UNIVERSIDADE FEDERAL DE ALAGOAS
FACULDADE DE ARQUITETURA E URBANISMO
PROGRAMA DE PÓS-GRADUAÇÃO EM ARQUITETURA E URBANISMO
MESTRADO EM DINÂMICAS DO ESPAÇO HABITADO
DEHA
DISSERTAÇÃO DE MESTRADO
CONFORTO TÉRMICO E EFICIÊNCIA ENERGÉTICA EM EDIFÍCIO
MULTIFAMILIAR NA CIDADE DE MACEIÓ
ALANA MELLO DE ALMEIDA
MACEIÓ
2009
ads:
Livros Grátis
http://www.livrosgratis.com.br
Milhares de livros grátis para download.
UNIVERSIDADE FEDERAL DE ALAGOAS
FACULDADE DE ARQUITETURA E URBANISMO
PROGRAMA DE PÓS-GRADUAÇÃO EM ARQUITETURA E URBANISMO
MESTRADO EM DINÂMICAS DO ESPAÇO HABITADO
DEHA
ALANA MELLO DE ALMEIDA
DISSERTAÇÃO DE MESTRADO
CONFORTO TÉRMICO E EFICIÊNCIA ENERGÉTICA EM EDIFÍCIO
MULTIFAMILIAR NA CIDADE DE MACEIÓ
Orientadora: Gianna Melo Barbirato
ads:
Catalogação na fonte
Universidade Federal de Alagoas
Biblioteca Central
Divisão de Tratamento Técnico
Bibliotecária Responsável: Helena Cristina Pimentel do Vale
A447d Almeida, Alana Mello de.
Conforto térmico e eficiência energética em edifício multifamiliar na cidade
de Maceió-AL / Alana Mello de Almeida, 2009.
220 f. : il., grafs., tabs.
Orientadora: Gianna Melo Barbirato.
Dissertação (mestrado em Arquitetura e Urbanismo : Dinâmica do Espaço
Habitado) – Universidade Federal de Alagoas. Centro de Tecnologia,
Maceió, 2009.
Bibliografia: f. 144-152.
Apêndices: f. 153-220.
Inclui anexos.
1. Arquitetura – Edifícios multifamiliar – Maceió (AL). 2. Arquitetura e efici-
ência energética. 3. Conforto térmico. I. Título.
CDU: 725.23(813.5)
A Deus
À Virgem Maria
À minha família, com muito amor
AGRADECIMENTOS
À Santíssima Trindade, Pai, Filho e Espírito Santo, presença constante em minha vida,
tornando capaz a realização deste trabalho, diante de tantos percalços,
Aos meus pais, pelo amor incondicional, incentivo, ajuda, enfim, por tudo.
Ao meu esposo, pelo seu amor e paciência,
Às minhas quatro filhas, razões da minha vida,
Aos meus irmãos e sobrinhos pelo amor e incentivo,
À minha amiga Morgana, pelo seu incentivo, apoio e por suas sugestões.
À minha amiga Ceiça, por suas orações e apoio,
Aos amigos José David Guerra, pelo incentivo e ao Dr. Nicolas Vale, pela ajuda e estímulo,
Ao DEHA- Mestrado em Dinâmicas do Espaço habitado- UFAL, na pessoa do coordenador
Prof. Dr. Ricardo Cabús, todos os professores e funcionários.
À minha orientadora, Prof.ª Dr.ª Gianna Melo Barbirato, por sua paciência, atenção e
contribuição intelectual,
Ao Prof. Dr. Leonardo Salazar Bittencourt e à Prof.ª Dr.ª Maria Solange Gurgel de Castro
Fontes, com muita admiração e pelas efetivas contribuições quando da qualificação deste
trabalho,
Ao Prof.º Dr. Alexandre Toledo, Prof.º Dr. Flávio Miranda de Souza, ao prof.º Rui Maia pelo
incentivo e estimulo,
Às arquitetas Isabela Cristina da Silva Passos, Ellen Priscila Nunes de Souza e ao arquiteto
Sdenison pela dedicação e ajuda fundamental.
Ao engenheiro eletricista da Ceal, Almir Pereira Menezes pelas informações cedidas sobre o
consumo energético dos apartamentos.
Ao Departamento de Controle do Espaço Aéreo- Divisão de Meteorologia Aeronáutica, na
pessoa do oficial Lopes.
Aos moradores do edifício Antilhas, Polyana e Eduardo (107); Lara e Rodrigo (102); Flávia e
Jaime (503) e Paola e Jaciara (506).
Aos porteiros Sr. Silvano e Sr. Josivaldo, pela ajuda em manter contato com os moradores,
A todos que de alguma forma contribuíram para concretização deste trabalho.
“Estamos diante de um momento crítico na história da Terra, numa época em que a
humanidade deve escolher o seu futuro. À medida que o mundo torna-se cada vez
mais interdependente e frágil, o futuro enfrenta, ao mesmo tempo, grandes perigos e
grandes promessas. Para seguir adiante, devemos reconhecer que, no meio de uma
magnífica diversidade de culturas e de formas de vida, somos uma família humana e
uma comunidade terrestre, com um destino comum. Devemos somar forças para
gerar uma sociedade sustentável global baseada no respeito pela natureza, nos
direitos humanos universais, na justiça econômica e numa cultura da paz. Para
chegar a este propósito, é imperativo que nós, os povos da Terra, declaremos nossa
responsabilidade uns para com os outros, com a grande comunidade da vida, e com
as futuras gerações” (Boff, 2003, p.117).
RESUMO
O conforto é almejado pelo homem. Esse, está ligado ao abrigo, proteção contra as
intempéries e rigores do clima, visando sempre seu bem-estar. O conforto pode ser analisado
sob várias ópticas. Este trabalho dedica-se, especificamente, a estudá-lo sob o aspecto
térmico, não só como requisito salutar da arquitetura, como também qualidade valiosa no
tocante à habitação, considerando-se sua influência em relação à eficiência energética. O
estudo desenvolvido nesta pesquisa analisou um edifício residencial multifamiliar no bairro da
Ponta Verde, na cidade de Maceió-Al, no qual, em permanente transformação, novos edifícios
surgem constantemente em lugares antes ocupados por residências unifamiliares. Esses
edifícios, ao que parece, são projetados e construídos sem maiores preocupações quanto ao
conforto térmico e ao consumo energético, e, consequentemente, a seus reflexos relativos ao
ser humano e ao meio ambiente. A análise foi efetuada qualitativa e quantitativamente com
base nos referenciais teóricos relativos às variáveis climáticas, humanas e arquitetônicas,
buscando fundamento nos alicerces da arquitetura bioclimática, suas estratégias e influências
na sustentabilidade e no consumo energético. Constatou-se que os apartamentos orientados a
Leste apresentaram um desempenho superior aos do Oeste em termos de conforto térmico,
consequentemente de eficiência energética. Sem dúvida, vive-se um momento crítico em
relação à crise energética. É pacífico que a Arquitetura pode ser explorada de forma favorável
a essa questão. Portanto, é imperativo construir novos paradigmas, capazes de harmonizar
ambiente construído e natureza, em prol de um futuro sustentável.
Palavras – chaves: conforto térmico, eficiência energética, edifício multifamiliar e
arquitetura bioclimática.
ABSTRACT
The human comfort is longed incessantly. That, is linked to the shelter, protection
against the intemperies and climate severity, always for well-being purposes the human
comfort can be analysed by several optics. This work dedicates itself, specifically, to study the
comfort under the thermal aspects, not only as a salutary requisite of architecture, but also the
valuable quality regarding to the habitation, considering your influence in respect to the
energy efficiency. The study developed in this research focused the analysis of a residential
multifamiliar building in the residential quarter of Ponta Verde, in the city of Maceio-AL,
which suffers constant transformation, new buildings arise at every moment in places that
were no longer occupied by unifamiliar residences. These buildings, seems, that are projected
and built without themal comfort and energy consumption preocupations, and, consequently,
it reflexes to the human being and the environment. The analysis has been effectuated
qualitative and quantitatively based theoretical references pertinent to the climatic, humans
and architectonics variables, searching fundamental in bioclimatic architecture approach, your
strategies and influences in the sustainability and energy consumption. It was evidenced that
the apartments oriented in the east presented a better performance that the west ones in
relation of thermal comfort, and, consequently of energy efficiency. Certainly, doubt, the
world today lives a critic moment in respect to the energy crisis. It is perceived that the
architecture can be used in a favourable way at this question. Therefore, is imperative to build
new paradigms, capables to harmonize built environment and nature, in favour of a
sustainable future.
Keywords: termal comfort, energy efficiency, multifamiliar building and bioclimatic
architecture.
LISTA DE FIGURAS

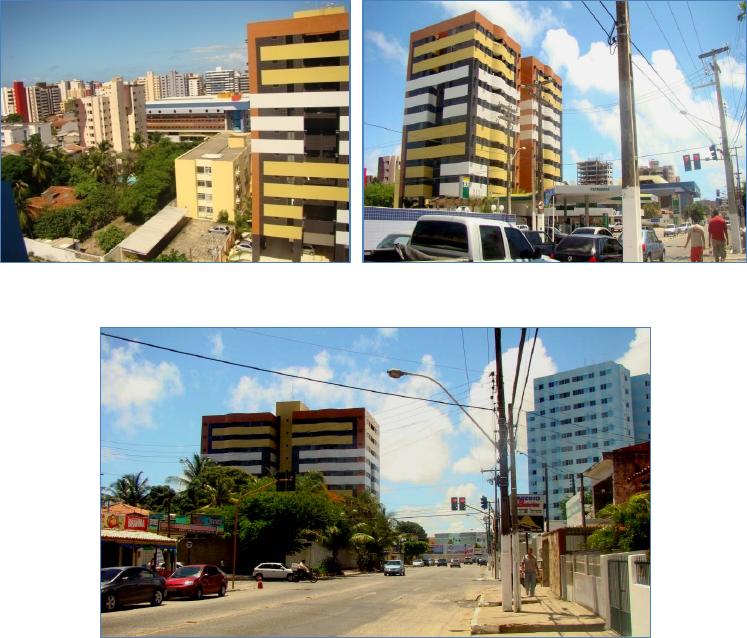

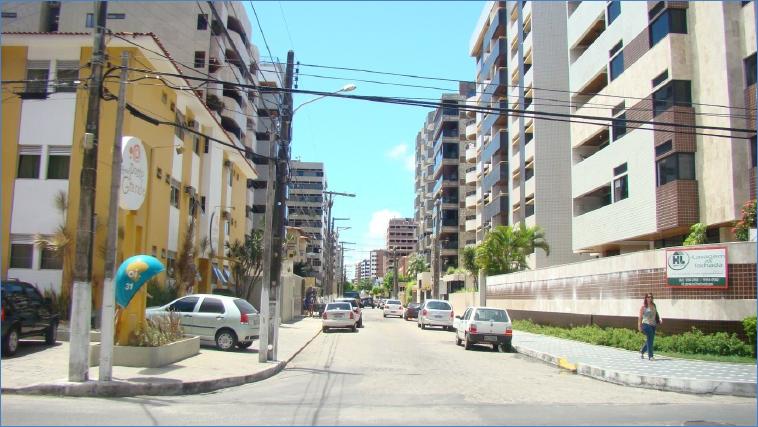

Figura 1 – Exemplo de uma rua situada no bairro da Ponta Verde onde boa parte das antigas
residências foi demolida dando lugar a edifícios multifamiliares (2008)............................... 23

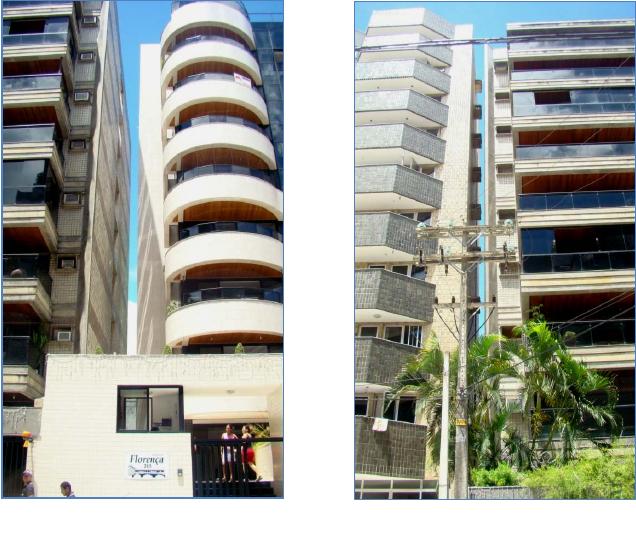

Figura 2 – Detalhe de algumas das construções encontradas na mesma área da foto
anterior......................................................................................................................................24

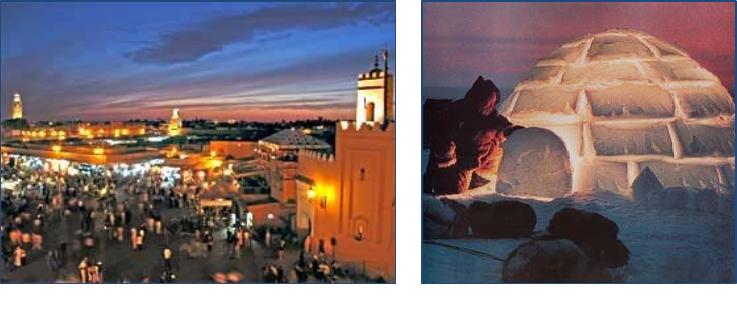

Figura 3 – Cidade de Marrakesh.............................................................................................44
Figura 4 – Iglu.........................................................................................................................44
Figura 5 – Protetores solares: brises verticais..........................................................................51

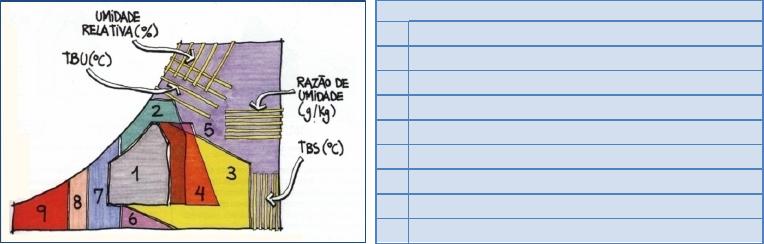

Figura 6 – Carta bioclimática de Olgyay.................................................................................62

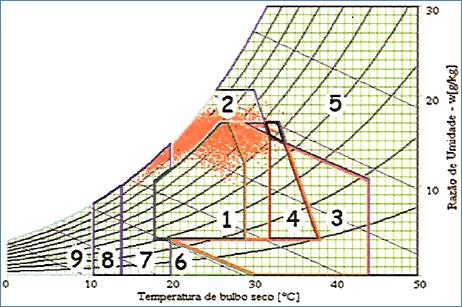

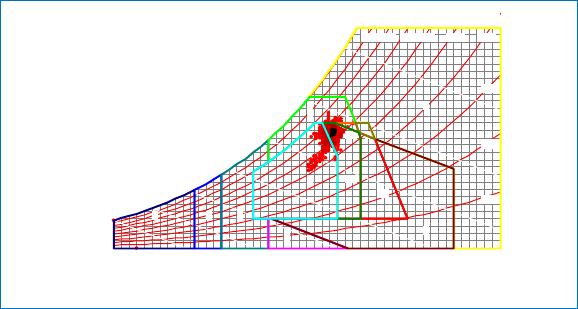

Figura 7 – Carta bioclimática de Maceió.................................................................................65

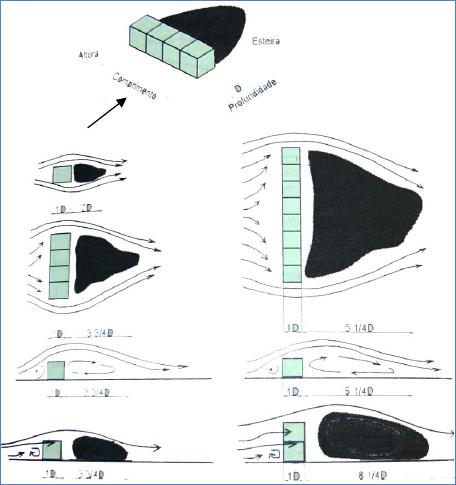

Figura 8 – Influência das dimensões do edifício no tamanho da esteira.................................71
Figura 9 – Exemplo de cobogó e painéis de madeira vazados................................................73

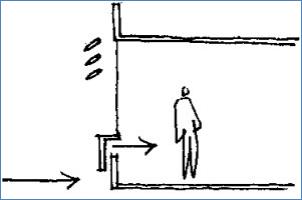

Figura 10 – Croqui de peitoril ventilado................................................................................. 74
Figura 11 – Aparelho de medição Hobo utilizado nas medições............................................83
Figura 12 – Apartamentos e ambientes que foram avaliados..................................................86

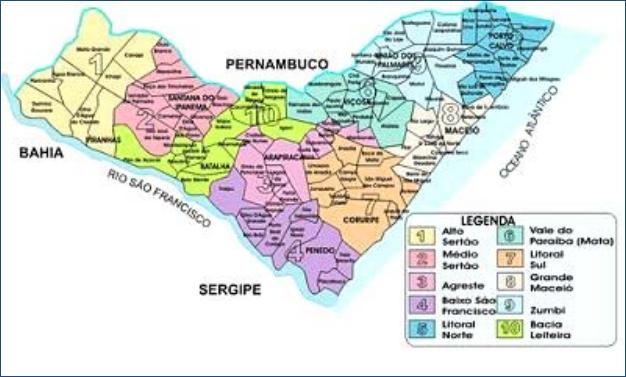

Figura 13 – Mapa de Alagoas.................................................................................................87

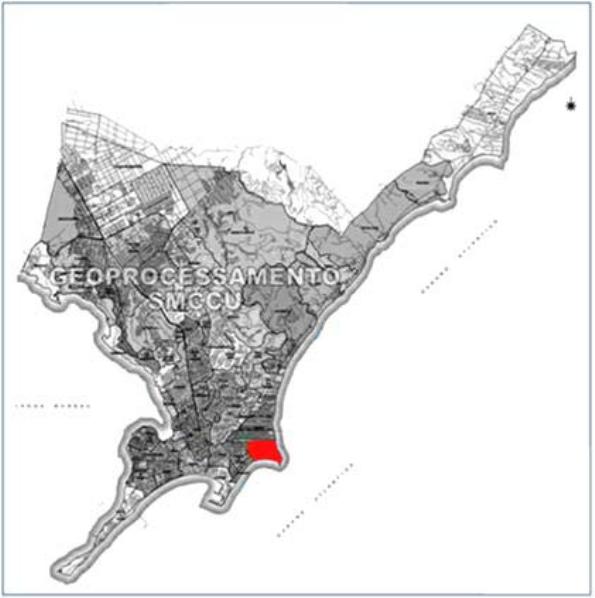

Figura 14 – Mapa dos bairros de Maceió com destaque para o bairro da Pta Verde (em
vermelho)..................................................................................................................................88

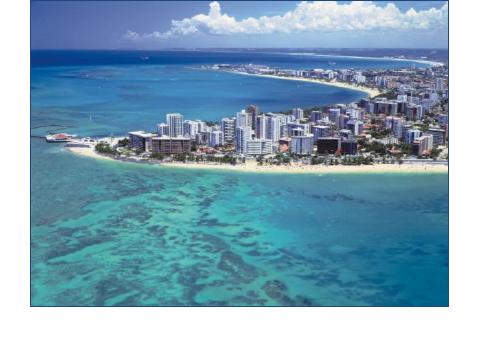

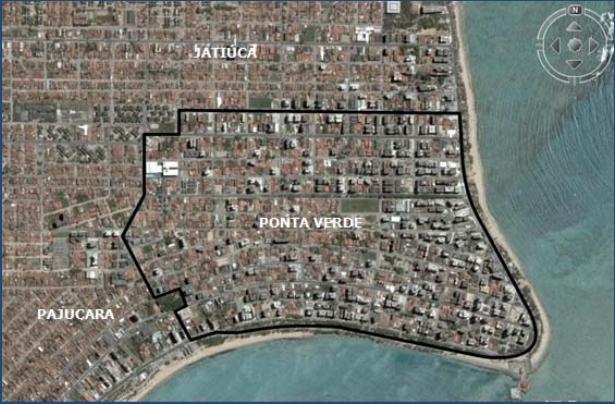

Figura 15 – Bairro de Ponta Verde - Maceió/AL....................................................................89
Figura 16 – Bairro da Ponta Verde – Maceió/AL...................................................................93

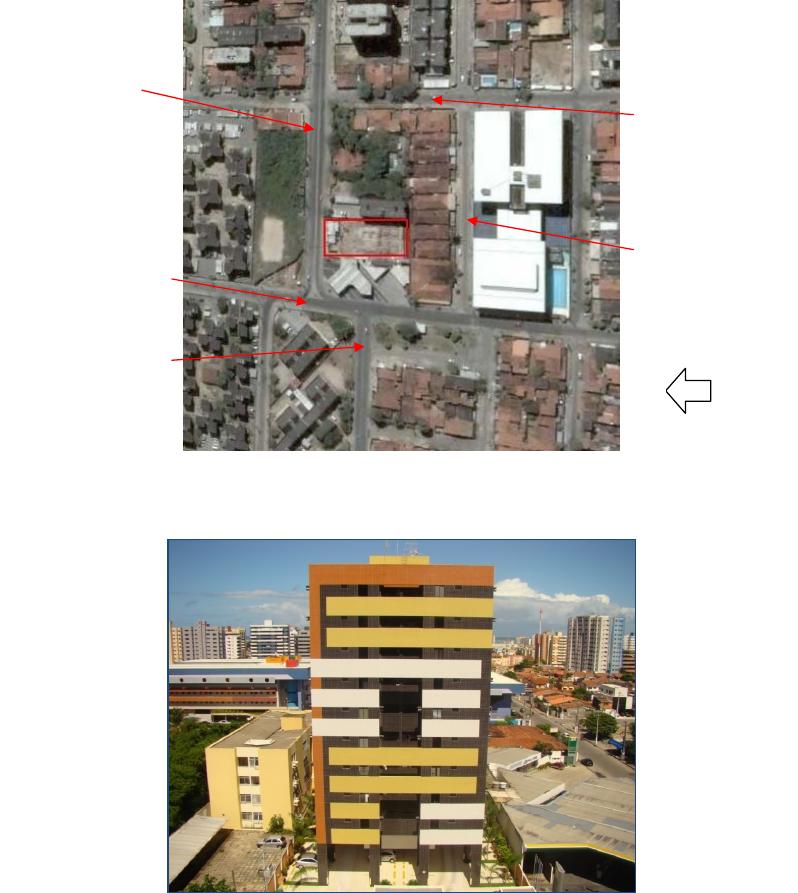

Figura 17 – Mapa de situação da edificação em estudo ....................................................... 97

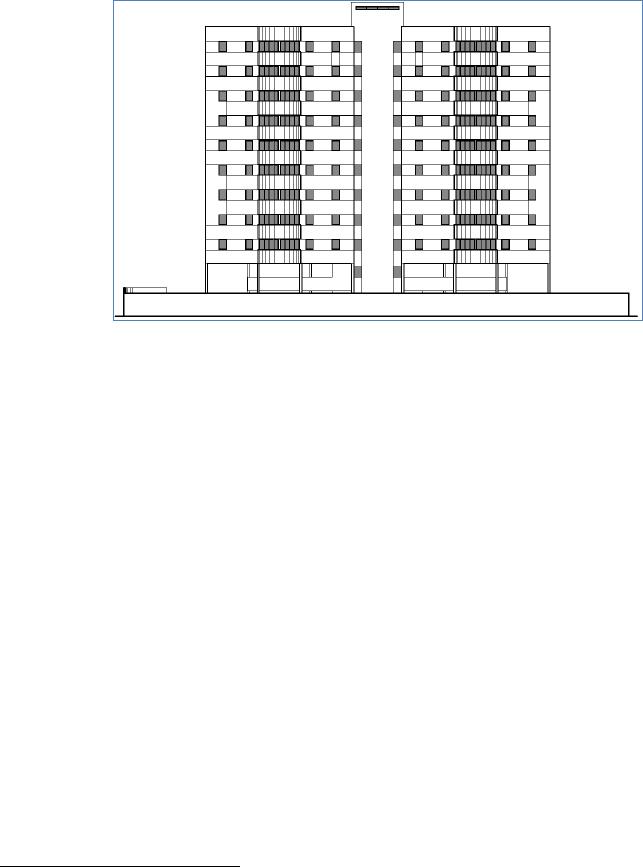

Figura 18 – Fachada principal voltada para a rua Dep. José Lajes (orientaçãoN)................. 97

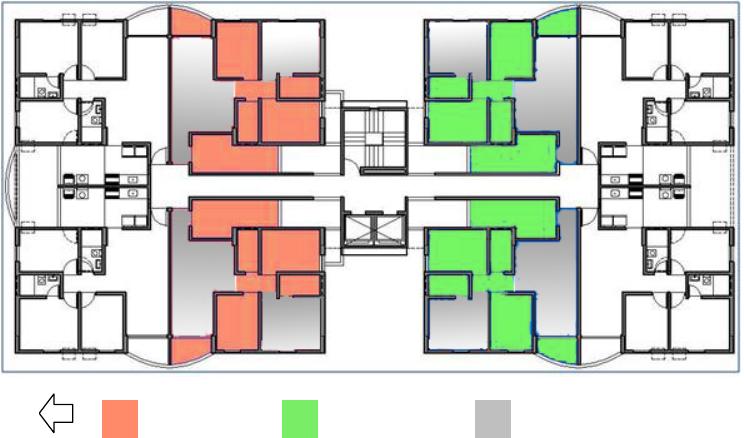

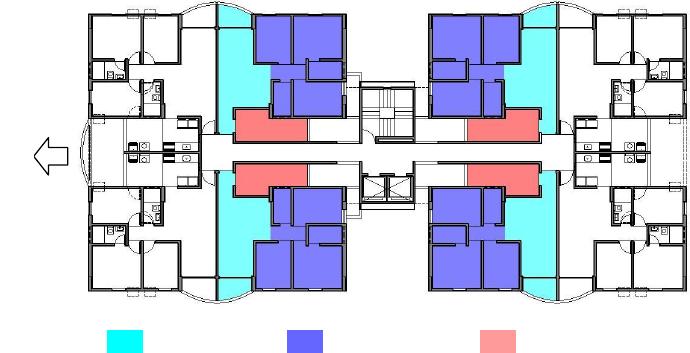

Figura 19 – Planta baixa da edificação em estudo com esquema de setores...........................98

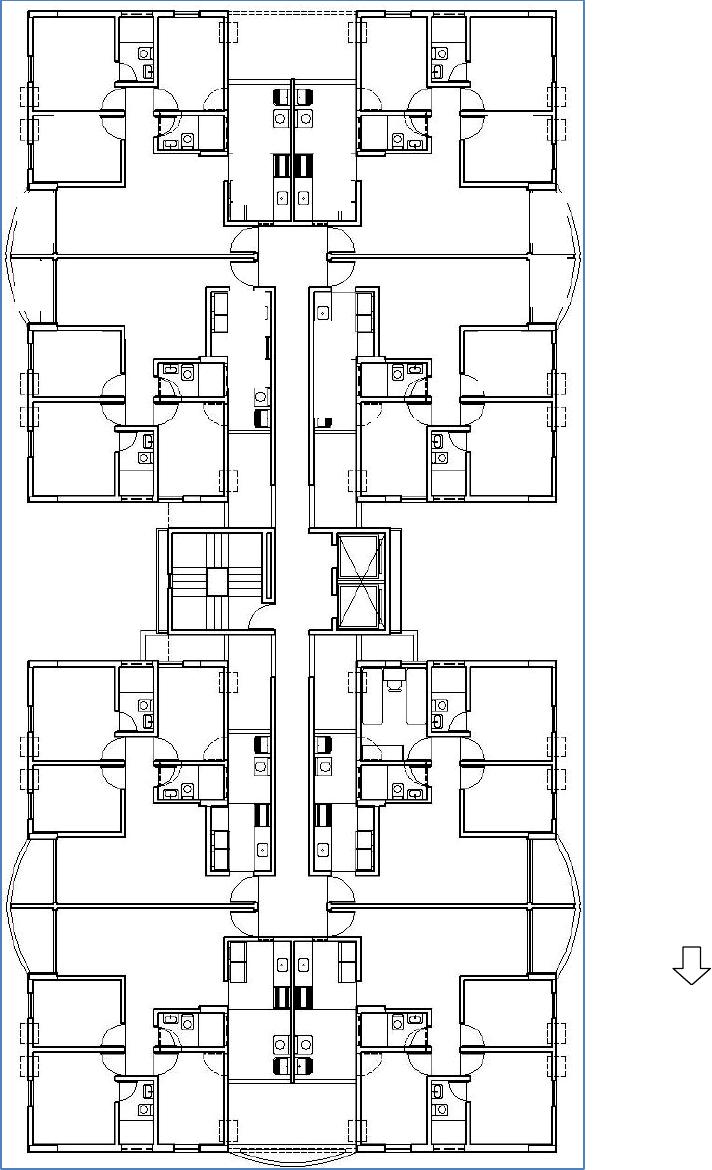

Figura 20 – Planta baixa pavtº tipo - Edifício Antilhas...........................................................99

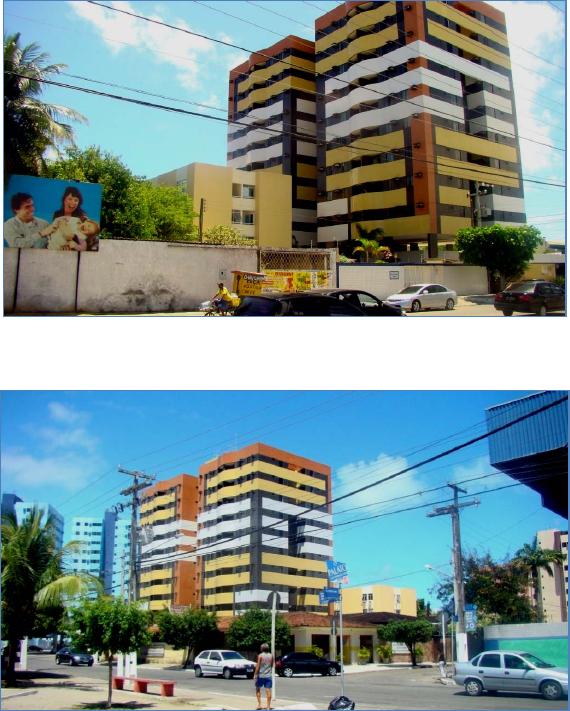

Figura 21 – Fachada Leste e Norte........................................................................................101
Figura 22 – Fachadas Oeste e Sul..........................................................................................101
Figura 23 – Entorno lateral direito ........................................................................................103
Figura 24 – Entorno lateral esquerdo.....................................................................................103
Figura 25 – Entorno...............................................................................................................103

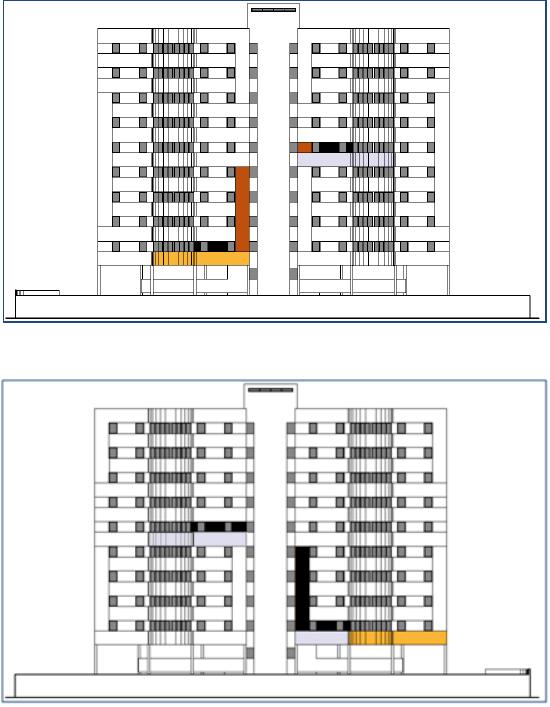

Figura 26 – Detalhe de cores dos apartamentos analisados na fachada Oeste......................105
Figura 27 – Detalhe de cores dos apartamentos analisados na fachada Leste......................105
Figura 28 – Detalhe dos vazios.............................................................................................106

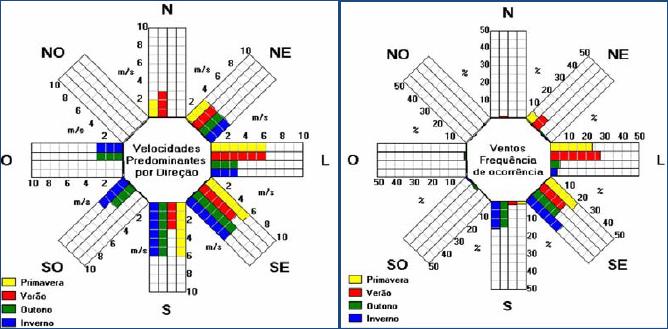

Figura 29 – Rosa dos ventos para a cidade de Maceió.........................................................107

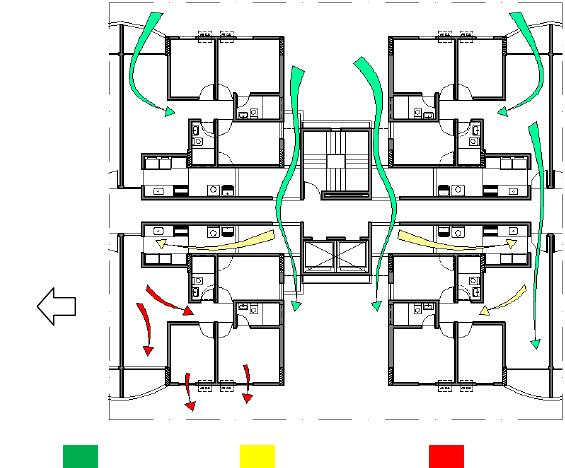

Figura 30 – Fluxo de ar através da edificação estudada.......................................................108

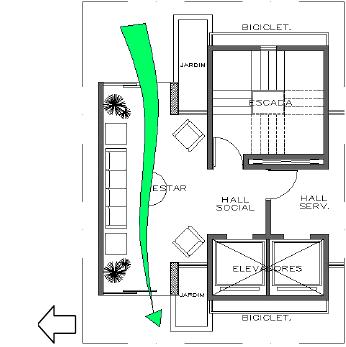

Figura 31 – Fluxo do ar na recepção.....................................................................................110
Figura 32 – Fluxo do ar no pilotis.........................................................................................111

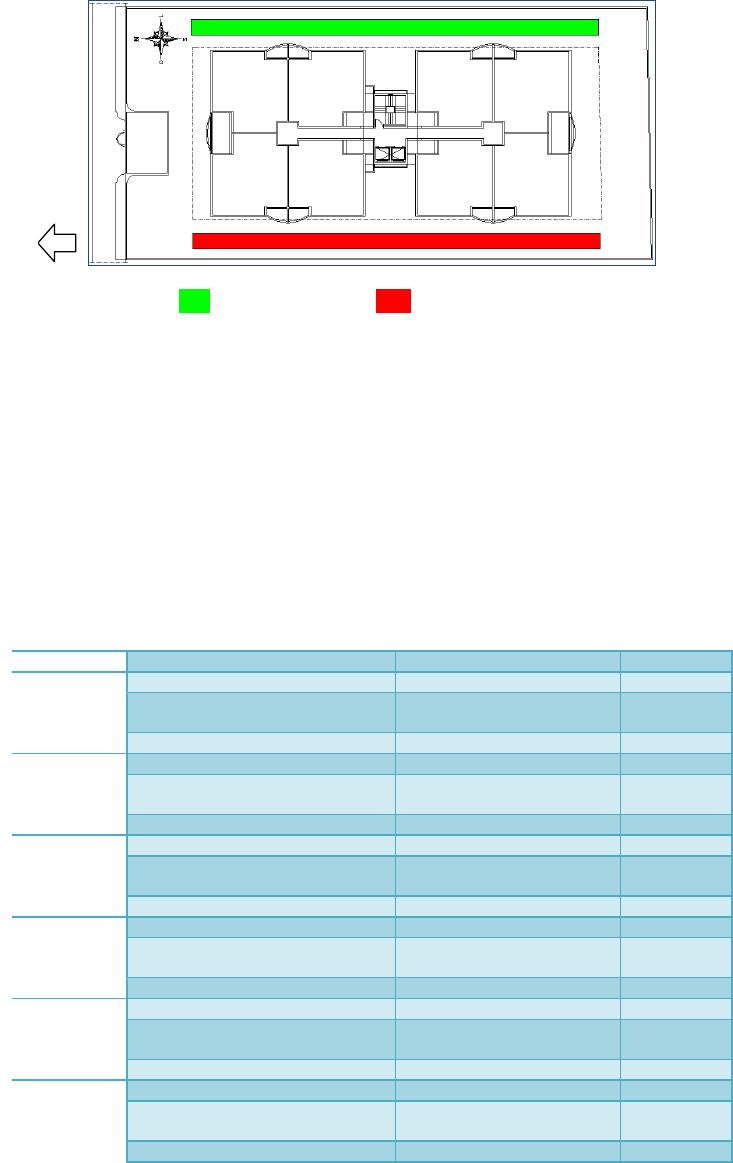

Figura 33 – Esquema da localização das fachadas...............................................................112

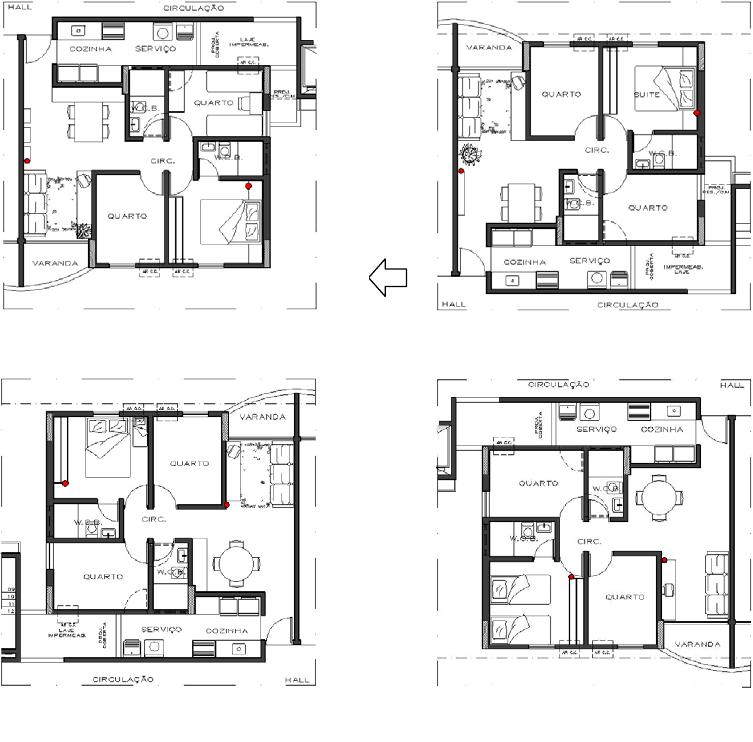

Figura 34 – Localização dos hobos no apartamento 107 (Oeste).........................................117
Figura 35 – Localização dos hobos no apartamento 102 (Leste)..........................................117
Figura 36 – Localização dos hobos no apartamento 103 (Leste)..........................................117
Figura 37 – Localização dos hobos no apartamento 506 (Oeste).........................................117
Figura 38 – Esquema da insolação refletida pelo telhado do posto para os apartamentos do
poente.....................................................................................................................................118

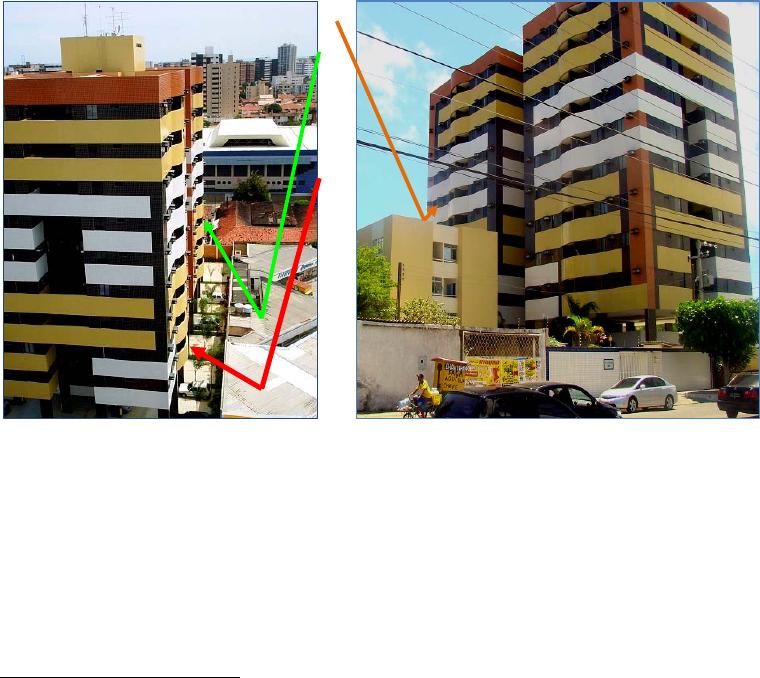

Figura 39 – Influência da coberta da edificação vizinha no 5º andar...................................118
Figura 40 –
Pilotis favorecendo a circulação do ar...............................................................119

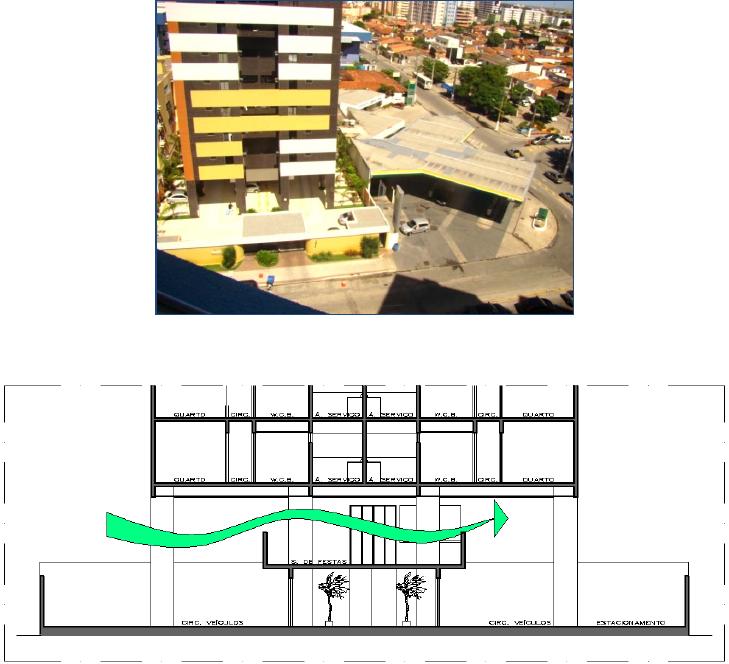

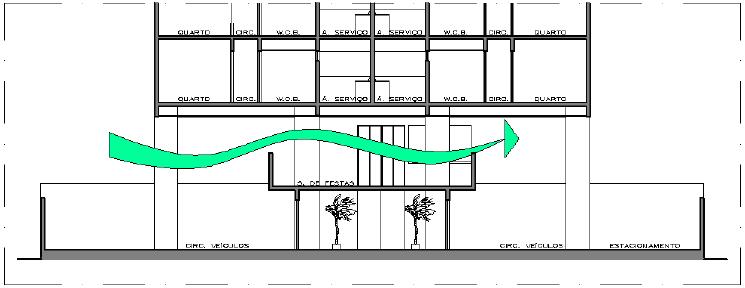

Figura 41 – Esquema, em corte, da ventilação no pilotis......................................................120
LISTA DE TABELAS
Tabela 1 – Taxa metabólica para diferentes atividades.......................................................... 33
Tabela 2 – Escala térmica de Fanger.......................................................................................42
Tabela 3 – Absortividade em função da cor............................................................................54
Tabela 4 – Condutividade térmica de alguns materiais...........................................................54
Tabela 5 – Emissividade de alguns materiais..........................................................................55
Tabela 6 – Estratégias Bioclimáticas de Maceió (%)..............................................................66
Tabela 7 – Insolação direta mediante estudos para a latitude 10º Sul....................................112

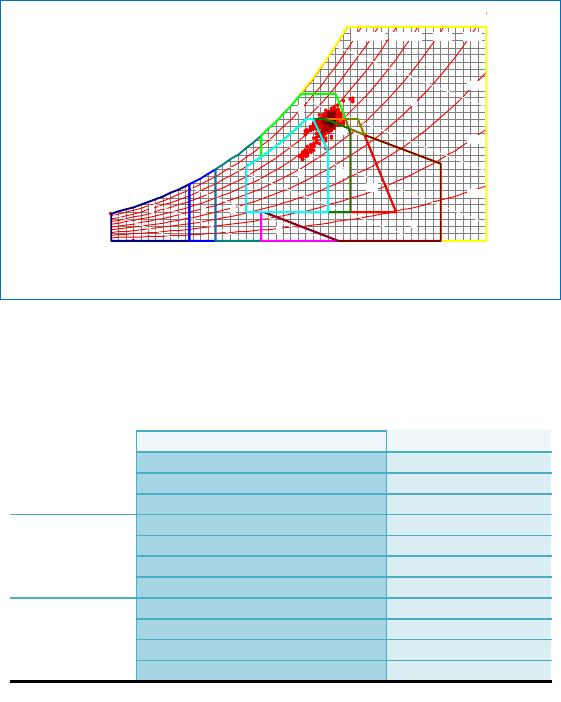

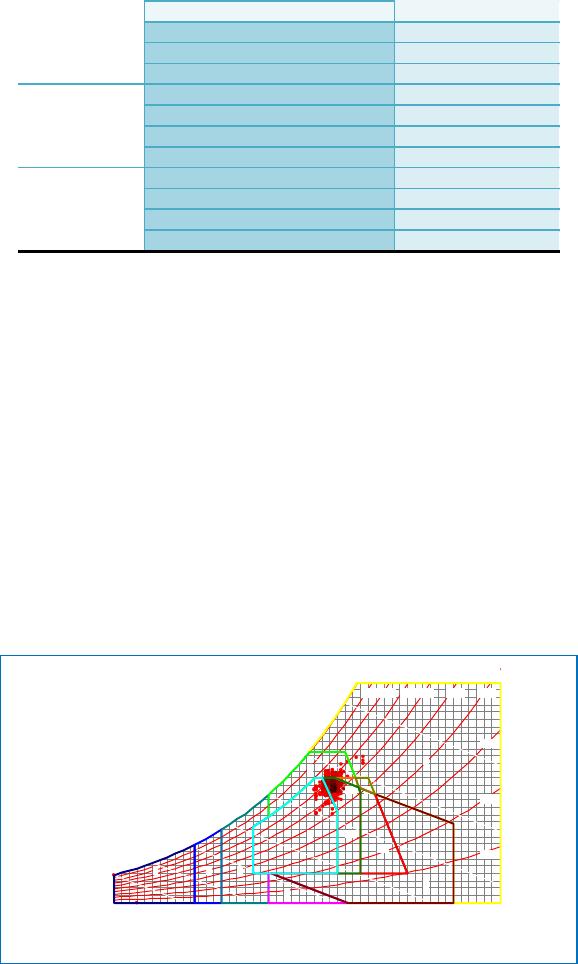

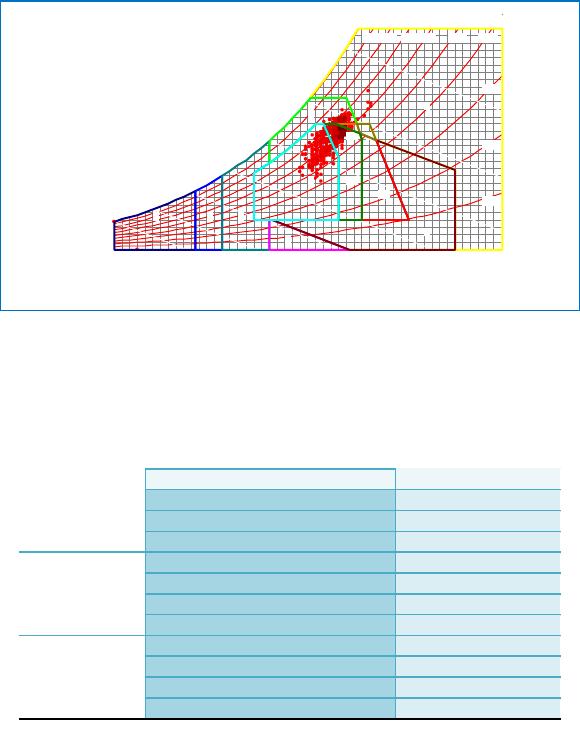

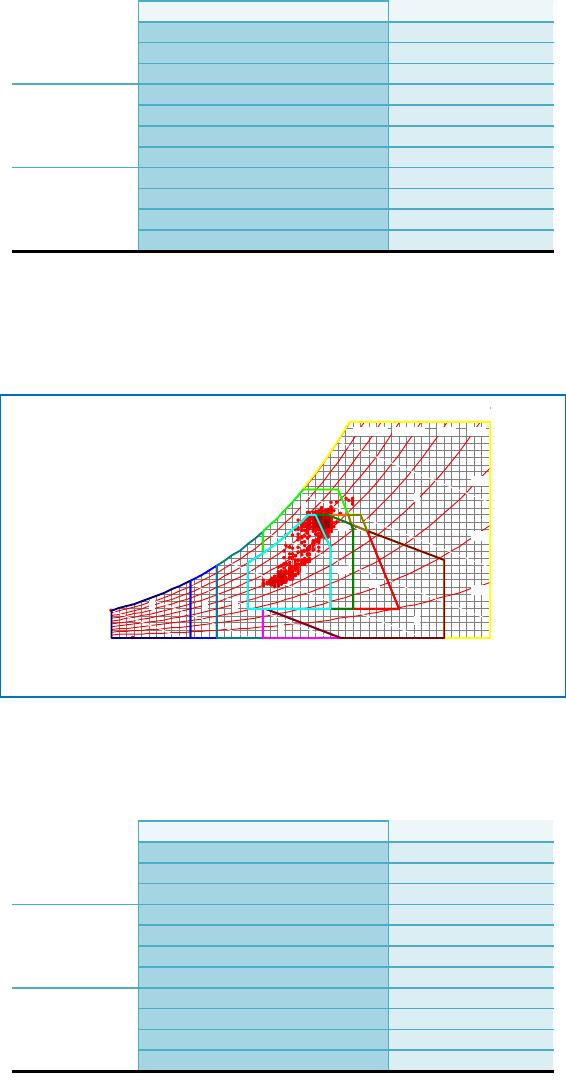

Tabela 8 – Estratégias bioclimáticas para a sala Oeste: apto 107..........................................121

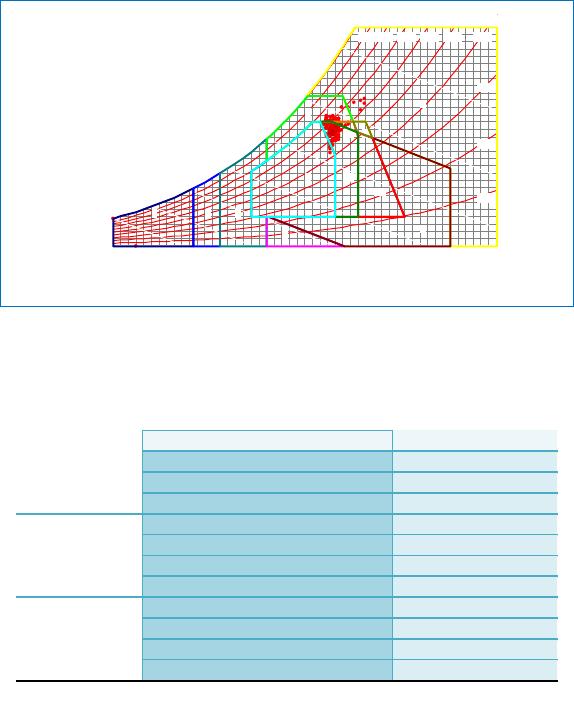

Tabela 9 – Estratégias bioclimática para a sala Leste: apto 102............................................123
Tabela 10 – Estratégias bioclimáticas para a sala Leste: apto 503........................................124
Tabela 11 – Estratégias bioclimáticas para a suíte Leste: apto 503 ......................................124
Tabela 12 –EstratégiasbioclimáticasparaasalaOeste:apto506.....................................125
Tabela 13 – Estratégias bioclimáticas para a suíte Oeste: apto 506..................................... 126
LISTA DE GRÁFICOS

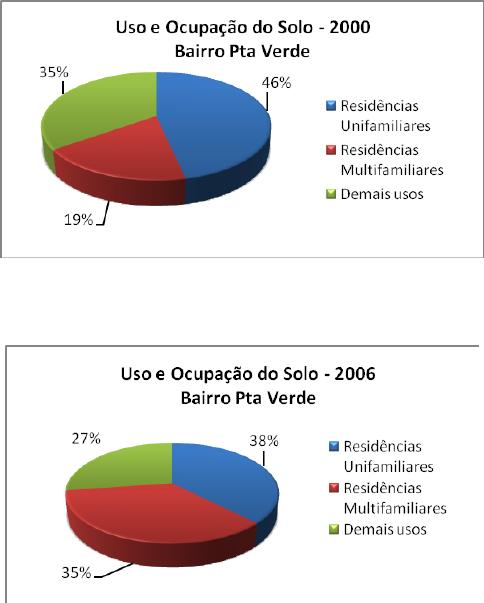

Gráfico 1 – Porcentagens de uso e ocupação do solo no bairro da Ponta Verde no ano de
2000...........................................................................................................................................94
Gráfico 2 – Porcentagens de uso e ocupação do solo no bairro da Ponta Verde no ano de
2006...........................................................................................................................................94

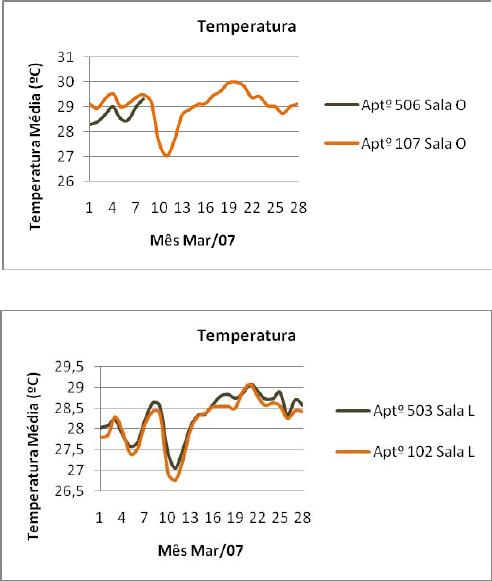

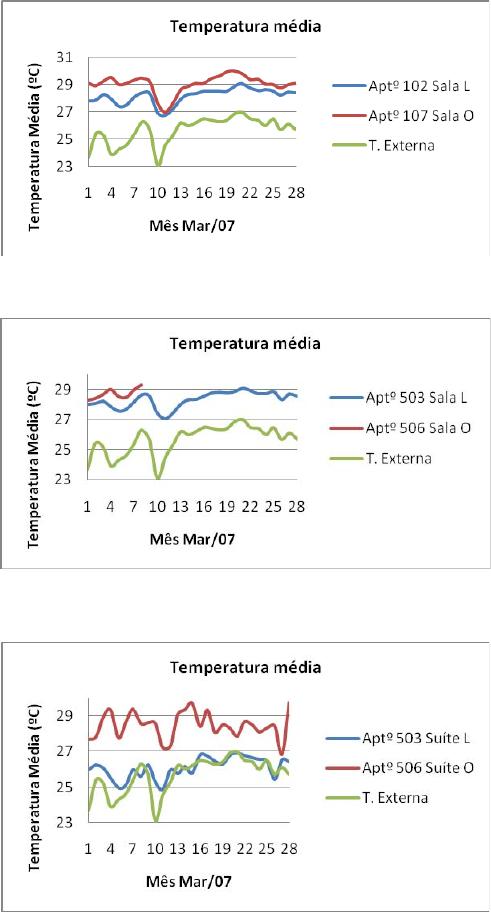

Gráfico 3 – Gráfico do comportamento das temperaturas das salas dos apartamentos
estudados no primeiro andar e da temperatura externa...........................................................115
Gráfico 4 – Gráfico do comportamento das temperaturas das salas dos apartamentos
estudados no quinto andar e da temperatura externa.............................................................115
Gráfico 5 – Gráfico do comportamento das temperaturas das suítes dos apartamentos do
quinto andar e da temperatura externa....................................................................................115
Gráfico 6 – Gráfico do comportamento das temperaturas dos apartamentos do oeste.........116
Gráfico 7 – Gráfico do comportamento das temperaturas dos apartamentos do leste..........116
Gráfico 8 – Carta bioclimática para a sala Oeste do apto 107...............................................121
Gráfico 9 – Carta bioclimática para a sala Leste do apto 102...............................................122
Gráfico 10 – Carta bioclimática para a sala Leste do apto 103.............................................123
Gráfico 11 – Carta bioclimática para a suíte Leste do apto 503............................................124
Gráfico 12 – Carta bioclimática para a sala Oeste do apto 506.............................................125
Gráfico 13 – Carta bioclimática para a sala Oeste do apto 506.............................................126

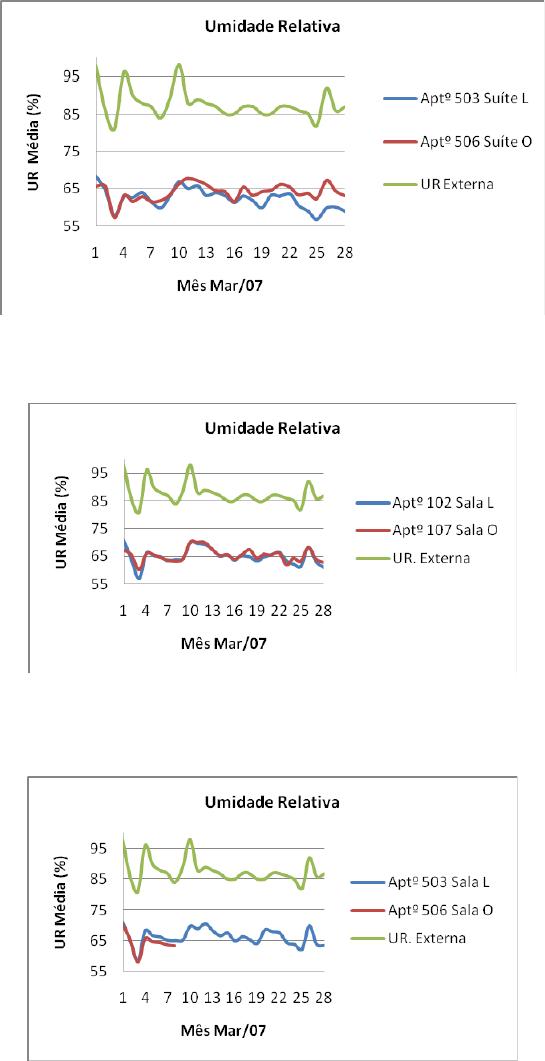

Gráfico 14 – Gráfico relacional entre as umidades dos apartamentos e a externa.................128
Gráfico 15 – Gráfico relacional entre as umidades dos apartamentos e a externa.................128
Gráfico 16 – Gráfico relacional entre as umidades dos apartamentos e a externa.................128

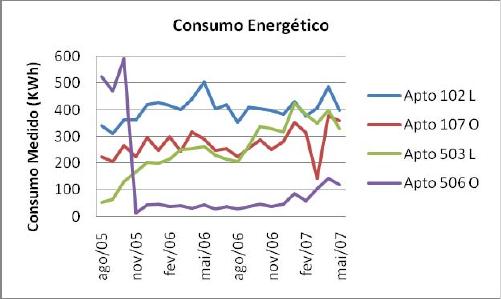

Gráfico 17 – Gráfico relacional entre o consumo energético e os apartamentos...................135
SUMÁRIO
INTRODUÇÃO......................................................................................................................14
2. REFERENCIAL TEÓRICO.......................................................................................27
2.1 CONFORTO.................................................................................................................27
2.2 O CONFORTO TÉRMICO.........................................................................................31
2.2.1 Trocas térmicas entre o corpo e o ambiente......................................................34
2.3 VARIÁVEIS CLIMÁTICAS.......................................................................................36
2.3.1 Temperatura.........................................................................................................37
2.3.2 Umidade do ar......................................................................................................38
2.3.3 Movimento do ar..................................................................................................40
2.4 VARIÁVEIS HUMANAS...........................................................................................41
2.5 VARIÁVEIS ARQUITETÔNICAS............................................................................43
2.5.1 Forma....................................................................................................................43
2.5.2 Função...................................................................................................................45
2.5.3 Envoltória e tipos de fechamento........................................................................46
2.5.3.1 Fechamentos transparentes.........................................................................47
2.5.3.2 Os protetores solares..................................................................................50
2.5.3.3 Os fechamentos opacos..............................................................................52
2.5.3.4 Cobertas.....................................................................................................57
2.6 ARQUITETURA BIOCLIMÁTICA...........................................................................61
2.6.1 Estratégias bioclimáticas.....................................................................................65
2.6.1.1 Ventilação..................................................................................................68
2.7 SUSTENTABILIDADE E EFICIÊNCIA ENERGÉTICA.........................................75
3. METODOLOGIA.........................................................................................................82
3.1 A REGIÃO DE ESTUDO: CARACTERÍSTICAS E CONDIÇÕES
MICROCLIMÁTICAS DO BAIRRO DA PONTA VERDE....................................86
3.1.1 Área de estudo.....................................................................................................92
3.1.2 O objeto de estudo...............................................................................................96
4. RESULTADOS E DISCUSSÕES...............................................................................102
4.1 QUANTO AO ENTORNO.........................................................................................102
4.2 QUANTO AO REVESTIMENTO E AO SISTEMA CONSTRUTIVO...................104
4.3 QUANTO À VENTILAÇÃO....................................................................................106
4.4 QUANTO À INSOLAÇÃO.......................................................................................111
4.5 QUANTO AO DESEMPENHO TÉRMICO.............................................................115
4.6 QUANTO À UMIDADE RELATIVA......................................................................127
4.7 QUANTO À SENSAÇÃO HUMANA......................................................................129
4.8 QUANTO AO CONSUMO ENERGÉTICO.............................................................133
5. CONCLUSÕES...........................................................................................................139
REFERÊNCIAS...................................................................................................................144
APÊNDICES.........................................................................................................................153
ANEXOS................................................................................................................................222
14
INTRODUÇÃO
Desde os primórdios da Humanidade, o ser humano jamais se contentou em se ver
exposto às condições que o meio ambiente lhe impunha, nem, muito menos, a sofrer
passivamente as suas conseqüências, quase sempre desfavoráveis. Constata-se, no
desenvolver da história humana, uma incessante busca para alcançar um modo de vida em que
prevaleça uma situação de conforto, visto este como o conjunto de fatores capazes de lhes
proporcionar bem-estar sob todos os aspectos. Como se pode concluir, a idéia de conforto tem
cunho, eminentemente cultural, considerando-se o conceito de cultura como tudo o que é
construído e criado, por ação do homem.
Por essa sua característica cultural, a concepção de conforto sofreu e sofre constantes
variações no tempo e no espaço, como resultante do maior ou menor grau de evolução de uma
comunidade, de um povo, conforme seus valores, seu espírito, suas tradições; enfim, sua
cultura. Sendo cultural, a idéia de conforto não mantém qualquer relação imediata com a
Natureza, que, ao contrário, muitas vezes lhe é hostil. Apesar disso, não é possível negar que
haja uma decisiva influência do meio ambiente quanto ao conforto em face de que a sua
efetivação dele depende.
Para alcançar um nível satisfatório de conforto, o ser humano sempre se defrontou e se
defronta, com diversos obstáculos que, se não impedem, ao menos dificultam a realização
desse objetivo. Tais empecilhos são de ordens várias, desde os de natureza econômica aos
relacionados ao meio ambiente, à própria Natureza. Em razão disto, o ser humano precisa
removê-los, vencê-los ou apenas contorná-los para atender suas necessidades de conforto, o
que consegue obter através do poder insuperável de sua inteligência, apesar de sua fragilidade
física em face da grandiosidade da força telúrica da Natureza.
15
Ao longo do tempo, o homem buscou impor sua vontade ao meio ambiente, dentro de
suas possibilidades físicas e das disponibilidades de meios com que atuar para subjugá-lo a
seus intentos e superar as hostilidades que proporciona. Dentre os vários instrumentos
utilizados, ressalta a arquitetura como aquele que cria o espaço mais adequado para propiciar
ao homem, primariamente, a proteção de um abrigo contra as intempéries e rigores do clima
e, depois, os itens mais sofisticados de conforto.
No decorrer do tempo, por absoluta carência de meios técnicos, o espaço arquitetônico
buscava parceria com a Natureza para a solução de problemas de um dos aspectos mais
relevantes do conforto: o térmico, levando em conta que a sensação de conforto ou
desconforto térmico no interior de um ambiente está intimamente ligada não só a fatores
ambientais (umidade e velocidade do ar, temperaturas e emissividades das superfícies das
paredes, piso teto), como também à atividade física e ao tipo de vestimenta usado (TOLEDO,
1999; LAMBERTS et al , 1997).
Até meados do século XX, o projetista era levado a considerar no projeto
arquitetônico, basicamente, os fatores climáticos. Com o desenvolvimento tecnológico pós-
Segunda Grande Guerra, porém, teve seu caminho livre para buscar novos paradigmas,
podendo ignorar assim, as condições que lhe impunha o meio ambiente. Vários sistemas
artificiais de aquecimento e refrigeração foram criados para suprir as necessidades do
conforto, sem qualquer preocupação com relação ao consumo energético (LAMBERTS et al,
1997; CORBELLA ; YANNAS, 2003).
A oferta abundante da energia, o seu custo irrisório, associados à inconsciência, até
então reinante, sobre os danos ambientais causados pela geração e consumo dessa energia
(CORBELLA ; YANNAS,2003) justificavam aquele comportamento. Nesse período, alguns
outros fatores como o crescimento acelerado das populações, com concentração acentuada nas
áreas urbanas e o desenvolvimento econômico, mais precisamente no setor industrial,
16
agravavam a demanda de energia. Apesar disto, proliferaram edificações de grande porte cujo
funcionamento dependia, quase que exclusivamente, de meios artificiais para locomoção
(elevadores) e climatização (condicionadores de ar), o que agravava, significativamente, a
demanda de energia, sem que ocorresse uma correspondente preocupação em relação à
economia energética.
Em 1973, porém, um fato novo e inesperado, o aumento do preço do petróleo,
constituiu um alerta em relação à necessidade de poupar energia e impôs uma mudança no
comportamento da sociedade quanto às suas práticas de uso de energia, embora ainda muito
timidamente (LAMBERTS et al, 1997). No entanto, somente com a constatação da verdade,
proclamada pela comunidade científica de que os meios de geração de energia até então
utilizados eram finitos, bem assim que atuavam negativamente sobre o meio ambiente,
degradando-o, é que se tomou consciência da crise energética que se avizinhava e, por
conseqüência, da imperiosa necessidade de poupar energia, como um dos fatores para que se
obtivesse um desenvolvimento sustentável, assim entendido aquele “que atende às
necessidades do presente, sem comprometer a capacidade das futuras gerações de atender às
próprias necessidades” (CAPRA, F., 2003. p.19).
Portanto, a sustentabilidade ambiental, hoje, “deixou de ser apenas um tema de
conferências para tornar-se uma necessidade” (BALTAZAR et al, 2006). Souza e Camargo
(2006) afirmam que 2006 foi o ano em que a humanidade se conscientizou de que a “crise
ambiental é real e seus efeitos, imediatos,” e ressaltam que as mudanças climáticas ocorridas
nos últimos 100 anos, com o aumento de apenas 1 grau na temperatura média do Planeta, já
afetam o dia a dia do homem, pois catástrofes naturais, tais como enchentes, secas, furacões
se intensificaram no mundo inteiro, e tendem a aumentar, caso medidas não sejam tomadas a
tempo.
17
Urge que as pessoas passem para um “mundo pós-petróleo”, onde novas formas de
energia de fontes limpas, renováveis e seguras sejam adotadas (BALTAZAR et al, 2006).
Porém, enquanto este fato não se torna realidade, a sociedade é convocada a atuar de forma
responsável em prol de um futuro sustentável para as gerações vindouras.
Boff (2003) enfatiza que a tecnologia e o conhecimento necessários para abastecer a
todos e, conseqüentemente, reduzir os impactos ao meio ambiente já existem, e que a escolha
é de cada um: formar uma aliança global para cuidar da Terra e uns dos outros, ou arriscar a
própria destruição e a da diversidade da vida.
Conforme observa Trigueiros (2003), a expansão da consciência ambiental se dá na
exata proporção em que se percebe o meio ambiente como algo que começa dentro de cada
ser humano, alcançando tudo o que o cerca e as relações que se estabelecem com o universo.
É imperativo que “o espírito de solidariedade humana e de parentesco com toda a
vida” seja fortalecido e vivido com esperança, gratidão (pela vida), humildade (relação
homem-natureza) e ética, “visando a um modo de vida sustentável como critério comum”
(BOFF, 2003, p. 119).
Através da Declaração de Interdependência por um Futuro Sustentável firmada em
1993, no XVIII Congresso da União Internacional dos Arquitetos (UIA), realizado em
Chicago, em conjunto com o Instituto dos Arquitetos Americanos (AIA), os arquitetos e
projetistas são conclamados a contribuir de forma efetiva para o desenvolvimento sustentável.
A declaração expressa a preocupação com a construção de um ambiente construído
sustentável, evidenciando a grande importância das edificações e do espaço urbano nos
impactos causados ao meio natural e à qualidade de vida humana e animal. Manifesta, ainda,
que “o planejamento sustentável integra problemas de recursos, eficiência energética,
edifícios e materiais construtivos saudáveis aliados a um uso e ocupação do solo que seja
sensato do ponto de vista social e ecológico”, e que pode vir a reduzir significativamente os
18
impactos adversos da ação do ser humano na natureza, “ao mesmo tempo em que melhora a
qualidade de vida e o bem-estar econômico” (CORCUERA, 1998, p.3 apud CRUZ, 2001).
Portanto, dentro de cada área de conhecimento pode-se atuar de forma clara e objetiva,
buscando caminhos através do quais se possa alcançar a utopia da sustentabilidade num
mundo complexo e dinâmico, como é o de hoje. É imprescindível reconhecer a necessidade
de se compreender melhor os grandes desafios da atualidade e descobrir as saídas para os
impasses do tempo presente. (NOGUEIRA-NETO, 2003).
Alva (1997) sintetiza o caminho e alerta que nesse momento surge
a necessidade de reafirmação de uma ética social na qual, longe de ideologias e
esteticismos, transpareça o compromisso com a natureza e o patrimônio cultural.
Assim, o novo paradigma poderá ser reconhecido no quanto seja capaz de vincular,
por um lado, o particular ao universal, o local ao cosmopolita, o presente ao espírito
da época e, por outro, a forma e o espaço à cultura do povo que lhe dá origem. É
neste último contexto que se insere a responsabilidade da arquitetura e do urbanismo
perante a sociedade como uma totalidade – e não como expressão genial de um
iluminado. Afinal de contas, o individualismo das formas arbitrárias termina, como
toda moda, no esquecimento. (p. 81)
Um novo paradigma deve ser buscado, respeitando a integração homem-natureza e o
senso coletivo, pois, segundo Tudela (1997) o espírito de cada época reflete o imaginário
coletivo, este definido através do que se deseja que permaneça, o que se deseja mudar e quais
os “limites e as modalidades da transformação” (p. 140).
Quebrar paradigmas não é algo simples, porém, é fundamental para a evolução do ser
humano. Neste momento, os meios de comunicação noticiam e alertam para o esgotamento
acelerado dos recursos da natureza. A sobrevivência humana depende dela. O que precisa ser
mudado? O que pode continuar? Até onde e de que forma pode ser transformado? Estas
questões precisam ser respondidas com responsabilidade, entretanto, se faz necessário uma
retrospectiva, onde se acertou e onde está o erro?
Le Corbusier (1981) já afirmava que a arquitetura constitue a primeira manifestação
do homem, criando seu universo, e uma das mais urgentes necessidades da humanidade,
“visto que a casa sempre foi o indispensável e primeiro instrumento que ele se forjou” (p. 5).
19
Schmid (2005) ressalta a casa como elemento acolhedor, destacando como qualidade
principal o conforto.
Não se pode desvincular a arquitetura do urbanismo, da sociedade, da cultura, da
economia, da tecnologia de uma determinada época. A interdependência desses elementos
resulta no que se chama cidade. Alva (1997) reforça, afirmando:
A cidade é o produto histórico da atividade humana num determinado lugar: é a
memória material construída com edificações, redes viárias, sistemas de serviços
básicos, instalações e artefatos de uso público e privado. Mas está conformada
também pelas condições sociais e psicológicas que ela cria e transmite as pessoas.
Tudo isso constitui-se no meio ambiente para o habitante da cidade. O meio
ambiente construído, principalmente as cidades, é o ambiente “natural” para uma
parte cada vez maior dos habitantes do planeta.
Esse ambiente “natural” chamado cidade, conforme definição acima, confunde-se com
a própria história da humanidade, é o resultado de suas ações, desejos e aspirações. Ela
evoluiu e continua neste processo a todo instante, porém, hoje, com uma preocupação: gerar
espaços saudáveis, confortáveis e eficientes. É imperativo que a configuração da cidade seja
pensada, objetivando um bom desempenho bioclimático, e que o clima seja tratado como
condicionante projetual, a fim de que se obtenham espaços favoráveis ao conforto do homem
e à salubridade dos ambientes.
O clima de uma cidade é o resultado de condições específicas do meio ambiente
urbano e depende da sua rugosidade, ocupação do solo, orientação, permeabilidade e
propriedades dos materiais constituintes, entre outros fatores (OKE, 1996) . Sendo assim, o
ambiente urbano, em função da sua morfologia, pode alterá-lo, modificando a ventilação, a
umidade e as precipitações, resultando, muitas vezes, em condições adversas. (LOMBARDO,
1997).
Algumas medidas podem ser tomadas para viabilizar melhorias dos microclimas
locais. Sabe-se que a morfologia urbana pode amenizar o clima, resultando em conforto
térmico através do arranjo urbano, ou seja, de terrenos mais largos, dispersos, esparsos e
20
porosos, juntamente com a configuração das ruas paralelas à direção do vento dominante,
fazendo com que possam fluir livremente para as demais vias e edificações.
A cidade acolhe o edifício e se relaciona com ele de forma satisfatória ou não,
dependendo de uma série de fatores determinantes, tais como: localização, forma e orientação
do edifício, a relação deste com o lote, a permeabilidade do solo, a porosidade aos ventos,
existência ou não de áreas verdes, etc.
A presença das edificações nas cidades cria áreas de sombras, em função da sua massa
edificada, ao tempo que interferem no movimento do vento, pois, alteram sua velocidade e
direção de acordo com a forma, proporção, afastamentos e posições. Surgem, assim,
modificações climáticas consideráveis que não são facilmente resolvidas. Portanto, o
planejamento correto do sítio urbano, do entorno natural e do edifício é de fundamental
importância para que se obtenham ambientes urbanos mais adequados ao conforto térmico e a
eficiência energética, e se contribua, dessa forma, para o desenvolvimento sustentável.
Araújo et al (1999) destacam que para as cidades de baixa latitude e de clima quente e
úmido, “a obtenção de melhores condições de conforto tem de início o controle do ganho de
energia e maximização da ventilação pelo espaço urbano e edificações.” Dessa maneira, a
forma urbana adequada às condições climáticas deve considerar “a perda de energia por
evaporação, o favorecimento da circulação dos ventos na malha urbana e a diminuição de
superfícies expostas à incidência solar.”
Oliveira (2004) ressalta que, com relação à ocupação do solo, deve-se: “minimizar a
concentração de elementos morfológicos que contenham atividades industriais, comerciais e
de serviços; minimizar a centralização de determinados elementos morfológicos, tais como
edifícios altos, avenidas e estacionamentos onde predominem materiais com altos coeficientes
de absorção e emissão de radiação (como o concreto e o asfalto) e que acolham intensas
atividades antropogênicas; e maximizar a ocupação e revestimento do solo com áreas verdes,
21
que aumentam as trocas térmicas – por diferença de pressão – com arranjos morfológicos à
sua volta”.
Toledo (2003), por sua vez, constata que “a forma e as proporções do edifício, a
orientação das fachadas e o sombreamento das aberturas influenciam diretamente no seu
desempenho térmico” (p.905), ao mesmo tempo em que ressaltam que os efeitos da orientação
e do sombreamento, agem de forma significativa no consumo final de energia elétrica do
edifício, devendo ser, portanto, avaliados na fase inicial do projeto.
O caminho é utilizar as condições favoráveis do clima com o objetivo de satisfazer as
exigências de conforto térmico do homem, buscando, desta forma, o baixo consumo
energético. Conforme o que foi exposto e afirmado por Boff (2003), o conhecimento e a
tecnologia capazes de promoverem a sustentabilidade ambiental existem, falta, talvez, a
consciência ética, entendida como o “saber abrir-se ao outro e levá-lo a sério
(responsabilidade) em favor do outro ante o sistema” (ÉTICA COMUNITÁRIA, p.51 apud
BOFF, 2003).
A vida humana se desenvolve dentro e ao redor dos edifícios. Vários estudos
comprovam que a qualidade dos edifícios e do entorno construído precisa ser melhorada. Os
sistemas de ar condicionado, ventilação e iluminação e os aparelhos eletrodomésticos dos
edifícios são responsáveis pelo grande consumo energético e o seu uso racional significa uma
grande economia no potencial de energia. É imprescindível que esse novo parâmetro, a
energia, seja incorporado ao projeto arquitetônico com os objetivos de “melhorar a qualidade
dos edifícios e reduzir seu consumo energético, o que pode ser combinado numa política
adequada para a edificação” (MASCARO; MASCARÓ, 1992).
Magistretti (1997) considera a realidade o “alimento fundamental da arquitetura” e
uma das suas características particulares, ressaltando que “a arquitetura, e conseqüentemente
tudo o que é o arquiteto e sua fascinante atividade, tem sempre e de todo modo uma realidade
22
com a qual pode confrontar-se.” A realidade deve sempre ser assimilada como “elemento
integrante, paisagístico e compositivo da arquitetura” (p. 161).
Nesse contexto surge uma realidade concreta. Uma cidade: Maceió-AL. Um bairro
específico: Ponta Verde. Um edifício residencial: Antilhas. Dois fatores preponderantes a
considerar: conforto térmico e eficiência energética.
Maceió, cidade litorânea, rica em belezas naturais, encontra-se, hoje, em um acelerado
processo de crescimento urbano, caracterizado por uma intensa verticalização em sua orla
marítima. Sua paisagem é transformada a cada segundo, acarretando mudanças no
comportamento térmico dos espaços microclimáticos dos ambientes urbanos e das
edificações.
O clima da cidade de Maceió é quente e úmido apresentando temperatura média anual
de 24,8º C
1
. A estratégia mais adequada para obtenção de conforto térmico em clima quente
e úmido, é maximizar a ventilação, o sombreamento e controlar o ganho de energia. Com base
nessa afirmação a arquitetura não deve importar modelos esteriotipados, e sim, buscar
soluções arquitetônicas adequadas à região, pois, segundo Derizans (1991), “estaremos
prontos para importar a chamada ARQUITETURA UNIVERSAL assim que conseguirmos
importar o CLIMA UNIVERSAL”, ou seja, a arquitetura deve refletir e incorporar em seus
modelos soluções regionais que atendam de maneira precisa a todos os seus condicionantes,
gerando dessa forma, espaços confortáveis, eficientes e sustentáveis.
A posição geográfica da cidade, banhada pelo Oceano Atlântico e pela lagoa Mundaú
lhe confere uma situação confortável em relação a temperatura do ar, pois, apresenta baixa
amplitude térmica diária nas áreas próximas ao mar, pela presença constante da brisa
marítima, a qual é responsável pela amenização das temperaturas do ar e o resfriamento das
superfícies. Faz-se necessário canalizar a ventilação das suas áreas de origem para as menos
favorecidas, ou seja, do mar para as áreas em sombras de vento através da regulamentação dos
1
Dados do INMET – Instituto Nacional de Meteorologia – 1961-1990.
23
espaços “produtores” de ventos. Araújo et al (1999) em suas pesquisas para a cidade de Natal
constatou outro fator importante que é a distribuição uniforme de vegetação principalmente
nas áreas mais densamente construídas, como exemplo o centro da cidade, fator válido
também para a cidade de Maceió visto apresentarem situações climáticas semelhantes.
O bairro da Ponta Verde, situado na planície litorânea da cidade, vive, hoje, um
acentuado processo de verticalização, devido à grande especulação imobiliária, em função das
suas belezas naturais. Entretanto, sua paisagem está sendo transformada a cada segundo, de
maneira desordenada. Casas são demolidas, dando lugar a edifícios, em sua grande maioria,
residenciais, (figuras 1 e 2). Este fato é preocupante, pois, acarretam mudanças no
comportamento térmico dos espaços microclimáticos dos ambientes urbanos e das
edificações, ao tempo que sobrecarregam o sistema de abastecimento elétrico da cidade.
Figura 1 – Exemplo de uma rua situada no bairro da Ponta Verde onde boa parte das antigas residências foi
demolida dando lugar a edifícios multifamiliares (2008).
24
Figura 2 – Detalhe de algumas das construções encontradas na mesma área da foto anterior.
Os edifícios resultam, principalmente os residenciais, da pressão do mercado
imobiliário que, praticamente, determina o programa de necessidades, a fachada com relação
a seus revestimentos, o número de apartamentos por andar, o aumento das áreas
impermeabilizadas em detrimento da vegetação urbana, enfim, pensa em tudo relacionado ao
lucro, porém, esquece o primordial, que o ambiente construído deve ser sustentável.
Essas edificações não possuem uma identidade própria, não refletem o tropicalismo da
região nordeste do Brasil. A maioria é padronizada, tanto em relação aos acabamentos
externos, como também, à forma e à disposição das plantas, ou seja, não há inovação.
Cavalcante (2000) afirma que “A semiótica do espaço construído da Ponta Verde constitui um
modelo insustentável de desenvolvimento, pois, nega a nossa identidade cultural” (p.4). O
momento propício para uma grande revolução no fazer arquitetura, pois, a natureza está
clamando parceria, seus recursos, como já foi dito, são finitos. Urge, que as pesquisas nas
25
áreas de conforto térmico e eficiência energética sejam divulgadas, assim como a Declaração
de Interdependência por um Futuro Sustentável.
Diante desse quadro e levando em conta o espírito de solidariedade ao ser humano e à
natureza mãe que este trabalho analisou uma edificação, situada na Ponta Verde, em relação
ao conforto térmico e à eficiência energética.
O objetivo principal deste trabalho consiste em desenvolver um estudo, dos pontos de
vista qualitativo e quantitativamente, com a finalidade de identificar a influência das
alterações microclimáticas nas condições de conforto térmico e gasto energético em unidades
habitacionais com diferentes orientações, tomando como objeto de análise, um edifício
multifamiliar na cidade de Maceió.
O prédio escolhido apresenta três situações bastante distintas: apartamentos totalmente
nascentes, totalmente poentes e apartamentos intermediários. Foram feitas medições e
avaliação do consumo energético, pois, parte-se do pressuposto de que, além do desconforto
no apartamento poente, o consumo de energia elétrica, em relação ao apartamento nascente,
seria consideravelmente maior.
Vários estudos e pesquisas já demonstraram que a abordagem bioclimática é um
instrumento eficaz na redução dos consumos de energia elétrica na edificação. Portanto, essa
dissertação aborda, no primeiro capítulo, os referenciais teóricos que embasam e
fundamentam essa matéria, abordando os assuntos sobre o conforto em geral e, especial, o
conforto térmico, as três variáveis envolvidas diretamente nesse processo, segundo Lamberts
et al, (1997): arquitetônica, climática e humana, bem como a sustentabilidade e a eficiência
energética.
O segundo capítulo trata da metodologia, que foi empregada no desenvolvimento
desta pesquisa, esclarece todos os procedimentos metodológicos necessários para se atingir os
objetivos do trabalho.
26
O terceiro capítulo analisa o objeto do estudo, o edifico residencial Antilhas, situado
no bairro da Ponta Verde, em relação as suas características físicas, climáticas e o seu
entorno.
O quarto capítulo é constituído da análise e dos resultados desta pesquisa. O edifício,
objeto deste estudo é avaliado quanto ao seu entorno; quanto ao revestimento e ao sistema
construtivo; quanto à ventilação; quanto à insolação; quanto ao desempenho térmico; quanto à
umidade relativa; quanto à sensação humana e quanto ao consumo energético.
No quinto capítulo são apresentadas as conclusões resultantes a partir da pesquisa e
da análise efetuadas. E, por fim, a Bibliografia e os Anexos.
27
2. REFERENCIAL TEÓRICO
O tema sobre o qual esta dissertação versa pressupõe o domínio de conceitos teóricos
essenciais à sua compreensão. Nesta primeira parte, são examinados conceitos relacionados
ao conforto em geral e, especificamente, o térmico, suas variáveis climáticas, humanas e
arquitetônicas, bem como os fundamentos da arquitetura bioclimática, suas estratégias e
influências na sustentabilidade e no consumo energético, de forma a construir um referencial
teórico que subsidie as questões relacionadas a análise do conforto térmico e da eficiência
energética em um edifício residencial no bairro da Ponta Verde.
2.1 CONFORTO
Conforto é almejado por todo ser humano. Desde o início da civilização o homem
procura se proteger das intempéries e rigores do clima, visando seu bem estar,
conseqüentemente, seu conforto. É uma busca incessante. A palavra conforto deriva do
vocábulo de origem latina confortare, significando fortificar, consolar. (RYBCZYNSKI,
2002).
Schmid (2005) relata que o termo conforto, até final do século XVIII, não era utilizado
em relação à edificação. Tal fato foi sendo superado no início do século XIX, pelo que consta
na Europa, com o surgimento da burguesia. Contudo, no século XX, com o Modernismo,
valioso movimento das artes e da arquitetura, o conforto passa a ser “visto como impróprio à
estética em voga – uma estética da engenharia e do progresso material”. Le Corbusier,
categórico arquiteto do movimento, divulgava a idéia da casa como máquina de morar e
“pedia às pessoas menos sentimentalismo e mais objetividade ao tratar da casa”.
28
De certa maneira, as casas incluíram algumas “máquinas” como itens essenciais,
“como por exemplo, os dispositivos de iluminação e climatização”. E assim, casas de
“máquinas” foram acrescentadas, às vezes em todos os andares. E os condensadores passaram
a despontar nas fachadas, “desafiando a pureza das formas” (SCHMID, 2005).
Entretanto, no início dos anos 70 do séc. XX,
Com a crise do petróleo, a voracidade energética dos edifícios passou a receber
críticas freqüentes. Ao Modernismo faltava uma especificidade geográfica, ao
menos para considerar que diferentes climas, paisagens e culturas requerem
diferentes propostas, por vezes diferentes conceitos de edifício. Como franca
oposição aos resquícios do Modernismo, nomes distintos foram aplicados para
idéias basicamente similares: como arquitetura bioclimática, arquitetura passiva e,
mais recentemente, arquitetura sustentável. (SCHMID, 2005, p.12)
E, assim, surge o movimento pelo conforto ambiental, que vai ao encontro do produto
do projeto arquitetônico. Este, pensado de forma a harmonizar “os diferentes critérios e
indicadores do conforto na busca da melhor solução de conjunto, segundo as exigências
específicas de cada caso” (p. 374). Nesse momento, as decisões de projeto têm no conforto
ambiental um novo e importante parâmetro. (KOWALTOWSKI et al, 1998).
“O conforto ambiental surge num esforço de se resgatar a arquitetura enquanto abrigo
diante de outras intenções como a monumental, a produtiva ou a representativa”. (SCHMID,
2005). O conforto será abordado neste trabalho não só como requisito salutar da arquitetura
como também qualidade valiosa no tocante à habitação. Vista não como “máquina de morar”,
mas sim, como abrigo, acolhedor, seguro, envolvente, e principalmente confortável e menos
dispendioso.
Definir conforto é para Rybczyski (2002), algo simples e complexo, ao mesmo tempo,
pois, inclui várias camadas de sentidos, como privacidade, bem-estar, conveniência,
eficiência, por exemplo, os quais ao longo da História apresentaram significados diferentes,
dependendo das forças externas sociais, econômicas e tecnológicas.
29
Segundo Ferreira (1986) conforto significa “bem-estar material, comodidade”. Os
limites do bem-estar variam “segundo se trata do dia ou da noite, do inverno ou do verão, ou
de climas diferentes. (ONU, 1973, apud MASCARÓ, 1991), e ainda, de pessoa para pessoa.
Conforto é definido por Schmid (2005) como sendo um dos atributos positivos do
espaço arquitetônico. Esse espaço pode ser modificado pelo arquiteto, buscando a realização
dos desejos do usuário, “baseado nos conhecimentos oferecidos pela tecnologia da construção
e na cultura sobre a estética, a ética e a história” (CORBELLA; YANNAS, 2003).
Schmid (2005) constata, através de uma visão holística, que nos últimos dois séculos o
conceito de conforto migrou dos contextos corporal (alívio da dor) e psico-espiritual (conforto
como consolo) para contextos sócio-cultural e ambiental.
Atualmente, conforto é um dos critérios considerados primordiais na avaliação do
espaço habitado, e consiste na solução de um conjunto de problemas e situações de forma
integrada e globalizante. (KOWALTOWSKI, 1998).
É imprescindível, destaca Schmid (2005) que “o arquiteto trate o espaço como ele é e
reconheça e respeite aquilo que nele se encontra: a Terra e o céu; o dia e a noite; a topografia;
os seres vivos; e as pessoas – em toda sua imprevisibilidade”. E continua ressaltando que foi
na enfermagem onde encontrou “uma concepção notavelmente positiva de conforto” e
transcreve Kolcaba e Wilson (2002):
O conforto é mais que a ausência de dor e pode ser aprimorado, mesmo se a dor não
pode ser tratada inteiramente, através da atenção à transcendência. O incremento do
conforto envolve aumento da esperança e confiança e pode diminuir as
complicações relacionadas à alta ansiedade dos pacientes.
Analisando a afirmativa acima no tocante ao alívio, ou mudança de um estado para
outro, situações contrapostas, Marshall (2003) descreve através de uma situação o que seria
conforto:
Uma tempestade em aproximação rápida, chuva forte e nenhum lugar para se
abrigar. Após dez minutos a roupa está encharcada, os sapatos cantam ao andar. Um
vento fresco se soma e aumenta a sensação de frio. Então é confortável chegar a um
quarto quente. Colocar roupas secas, aquecer-se junto a uma lareira e beber chá
30
quente. Não estar mais exposto, agora sentir-se bem. O desagradável pôde ser
substituído pelo agradável. É isto, para a maioria das pessoas, o significado de
conforto. ( apud SCHMID, p. 23)
O fato de estar protegido, acolhido, envolvido remete o ser humano a um ideal de
conforto, o útero materno, “talvez o local de maior proteção de que já desfrutamos” e que
permanece em nosso inconsciente (SCHMID, 2005). Portanto, essa busca, esse desejo é
inerente ao homem.
Para Freitas (2005),
Conceitos e exigências quanto ao conforto apresentam especificidades no tempo e
no espaço, evoluindo através dos séculos e diferenciando-se na atualidade, de acordo
com o poder aquisitivo, o estágio tecnológico, culturas, climas e até mesmo
disciplinas e áreas de interesse. (p.726)
R
essalta, ainda, que o conforto está relacionado não só a questões psicológicas de
identificação e satisfação com o local, mas também a condições físicas de temperatura,
umidade, ventilação, iluminação e acústica.
O homem é um ser biologicamente parecido em todo o mundo. A ele é inerente uma
extraordinária capacidade de se adaptar facilmente às condições climáticas, inclusive
utilizando-se de instrumentos culturais como a vestimenta, a arquitetura e a tecnologia. É
importante entender que para alcançar o conforto variáveis humanas, arquitetônicas e
climáticas devem ser observadas, buscando o conhecimento das inter-relações que se
estabelecem, necessariamente entre elas. Além disto é preciso considerar que “a importância
destas variáveis se baseia na premissa de que existe uma forte correlação entre conforto e
consumo de energia”. (LAMBERTS et al, 1997).
Ainda é o citado Schmid (2005) quem afirma que conforto “é de fato consolo, e isto
não restringe, senão abre o campo do conforto ambiental, a ponto de impor-lhe a
interdisciplinaridade como única alternativa de sobrevivência”. E continua, “espero que o
conforto não seja somente idéia e se concretize nos ambientes, dando-lhes sentido”.
31
O arquiteto Nelson Solano
2
ressaltou que a arquitetura manipula as variáveis do meio
ambiente por intermédio do partido arquitetônico, através do qual se pode obter conforto, que
se mede considerando estímulos, sensações e emoções, que oscilam como que em movimento
pendular.
Corbella e Yannas (2003) concordam e reforçam a opinião de que esse equilíbrio
poderá, realmente, ser atingido através do projeto arquitetônico, desde que este adote soluções
que integrem os vários aspectos do conforto: térmico, acústico e visual, com o que se pode
propiciar “um bom nível de conforto ambiental.”
2.2 O CONFORTO TÉRMICO
Conforto térmico, segundo Bittencourt; Cândido (2005) “pode ser definido como a
situação de satisfação psicofisiológica com as condições térmicas de um ambiente onde a
manutenção da homeostase humana é obtida”. Lamberts et al (2000) registra o conforto
térmico como sendo “o estado mental que expressa a satisfação do homem com o ambiente
térmico que o circunda” e que a sensação de desconforto pode ser causada pelo calor ou pelo
frio.
Segundo Schmid (2005) o conforto térmico é objeto de uma busca incessante, gestos
como abrir ou fechar uma janela, uma porta; tirar ou colocar uma jaqueta, um casaco, etc.,
fazem parte da rotina das pessoas, independendo de sua classe social ou atividade profissional
e que também pode ser definido como “um estado em que o indivíduo não tem vontade de
mudar sua interação térmica com o meio”.
O organismo humano com o auxílio do oxigênio queima as calorias presentes nos
alimentos e produz, desta forma, a energia ou calor interno do corpo. O homem é um ser
2
Princípios da iluminação natural, palestra proferida no Ciclo de palestras em eficiência energética e conforto ambiental, no CREA-Al.,
Maceió, 26-10-2006.
32
homeotérmico, ou seja, apresenta a tendência de permanecer com a mesma temperatura
interna do corpo, independentemente das condições do clima. A temperatura interna deve
permanecer constante em 37º, podendo variar entre 36,1 e 37,2º, apresentando limites para
sobrevivência entre 32 e 42º. (LAMBERTS el al, 1997).
Para atender à necessidade do organismo de permanecer em equilíbrio existem
mecanismos termo- reguladores com a finalidade de manter a temperatura interna do corpo
constante. É através da pele que se realizam as trocas de calor, ou seja, a pele é o órgão
termo-regulador do corpo humano.
Esses mecanismos variam de acordo com a sensação de calor ou de frio. Em reação ao
calor, ocorre a vasodilatação, aumento do volume de sangue acelerando o ritmo cardíaco,
provocando, assim, a transpiração. Em reação ao frio, ocorre a vasoconstrição, diminuição do
volume de sangue e do ritmo cardíaco. O organismo, nesse caso, provoca o arrepio e o tiritar,
a fim de gerar calor. Constata-se, então, que a temperatura da pele depende do fluxo
sanguineo que a percorre, quanto mais intenso o fluxo, maior sua temperatura. (LAMBERTS
el al, 2000).
A quantidade de calor liberado pelo organismo depende da atividade desenvolvida.
Esse calor produzido no seu interior é dissipado para o meio ambiente por condução,
convecção, radiação (trocas secas) e pela evaporação (trocas úmidas) da água produzida por
transpiração.
A tabela 01 apresenta dados relativos ao calor dissipado pelo corpo em função da
atividade do indivíduo desenvolvida.
33
Tabela 1 – Taxa metabólica para diferentes atividades segundo ISO7730(1994)
Atividade Metabolismo (W/m²)
Reclinado 46
Sentado, relaxado 58
Atividade sedentária (escritório, escola,etc.) 70
Fazer compras, atividades laboratoriais 93
Trabalhos domésticos 116
Caminhando em local plano a 2Km\h 110
Caminhando em local plano a 3Km\h 140
Caminhando em local plano a 4Km\h 165
Caminhando em local plano a 5Km\h 200
Fonte: LAMBERTS et al, 2000
Quando o organismo, sem recorrer a nenhum mecanismo de termo-regulação, perde
para o ambiente o calor produzido pelo metabolismo compatível com a atividade realizada,
experimenta-se a sensação de conforto térmico. Para que o indivíduo esteja em conforto, faz-
se necessário que o equilíbrio térmico, resultado dos fluxos de calor entre o ambiente e o
corpo humano, seja nulo.
O fluxo de calor se dá sempre do objeto de maior temperatura para o de menor
temperatura. Schmid (2005) afirma que “a temperatura de um objeto é tanto maior quanto
mais intenso for o movimento vibratório de suas moléculas. Quando este movimento é
transmitido de uma porção para outra porção da matéria dizemos que está havendo
transferência de calor, ou simplesmente calor”.
Calor e temperatura são conceitos diferentes. A temperatura é uma propriedade
associada do calor. Para uma mesma temperatura, a sensação de conforto térmico pode ser
diferente em função de variáveis como o vento e a umidade do local. “A sensação de
temperatura depende muito mais de quão rapidamente se retira calor ou se entrega calor à
pele, mais do que da temperatura do ar indicada por um termômetro” (CORBELLA;
YANNAS, 2003). Schmid (2005) transcreve Frank Lloyd Wright que dizia não conhecer nada
mais confortável que um assoalho aquecido. Vale ressaltar que tal sensação só é confortável
para um clima frio, onde precisa-se receber calor.
34
Cada forma de transmissão de calor apresenta seu próprio mecanismo. É preciso
compreender como se dá cada mecanismo para entender o que ocorre entre o ser humano e o
ambiente no qual está inserido, a fim de poder propor melhorias, visando o conforto e,
conseqüentemente, a eficiência energética na edificação.
2.2.1 TROCAS TÉRMICAS ENTRE O CORPO E O AMBIENTE
Para que o homem permaneça em equilíbrio térmico seu organismo realiza diversos
processos de trocas térmicas. As trocas térmicas realizadas sem a presença de água são
qualificadas de “trocas secas”. O calor cedido para o ambiente através destas trocas (secas) é
denominado calor sensível. Os processos são: convecção, radiação e evaporação.
A troca de calor por convecção ocorre quando a temperatura do ar é inferior à do
corpo, então, o corpo perde calor ao entrar em contato com este ar. É importante a transmissão
através do contato, ela “é intensa, pois os sólidos são melhores condutores de calor que o ar”.
O contato com um piso aquecido num dia frio, como já foi citado acima, parece, afirma
Schmid (2005), restabelecer o equilíbrio térmico do corpo, assim como caminhar descalço
sobre um piso de pedra faz perder calor, sensação ideal para um clima quente.
Na convecção a transferência de calor de um corpo para outro se opera através de um
fluido (ar ou água). Diz-se forçada a convecção quando induzida pelo vento ou por meios
mecânicos, e natural, quando a troca de energia se dá pelo fluxo natural do ar: o ar quente
mais leve, sobe, liberando espaço para o ar frio. Não haverá troca térmica por convecção,
quando a temperatura do ar for igual a do corpo. E, se a temperatura do corpo for menor que a
do ar, este cederá calor para o corpo.
A transferência de energia na forma de ondas eletromagnéticas através do espaço é
chamada radiação. Essas ondas são absorvidas pela matéria e se converte em calor;
35
praticamente toda superfície emite radiação, e esta não depende do ar nem de qualquer outro
meio para se propagar. “Uma pessoa num ambiente está continuamente emitindo e recebendo
energia radiante, e o diferencial entre a energia recebida e a emitida é que define se o corpo é
aquecido ou resfriado por radiação.” Portanto, é importante entender este processo, pois, se a
temperatura da parede de um ambiente for menor que a do corpo, este perderá calor por
radiação. Caso contrário, as paredes, apresentando temperaturas superiores às do corpo, este
receberá calor por radiação (RUAS, 1999). Esse fato é de grande importância, pois, confirma
a necessidade do sombreamento das paredes externas de uma edificação em climas quentes.
Já a evaporação ocorre na presença de alta concentração de umidade e é considerada
“troca úmida”. O calor perdido através dessa espécie de troca é denominado calor latente e
envolve mudança do estado líquido para o estado gasoso; o suor (líquido), por exemplo, passa
para o estado gasoso através da evaporação. Esse processo ocorre quando as perdas de calor
por convecção e radiação não forem suficientes para manter em equilíbrio a temperatura do
corpo. A velocidade de evaporação é função do estado higrométrico do ar e de sua velocidade.
As trocas de calor com o ambiente ocorrerão em função da atividade física
(metabolismo), de variáveis ambientais, tais como velocidade do ar, temperatura do ar,
temperatura radiante, umidade relativa do ar e resistência térmica oferecida pela vestimenta.
As grandezas dessas variáveis inter-relacionadas; são diretamente influenciadas pela
concepção arquitetônica, e constituem elementos fundamentais para a obtenção da sensação
de satisfação, dependendo das diferentes combinações. Variáveis humanas como sexo, idade,
raça, hábitos alimentares, peso, altura, etc. também exercem influência nas condições de
conforto de cada pessoa e devem ser sempre consideradas. (LAMBERTS et al, 2000).
É de suma importância compreender esses processos de transmissão de calor entre o
homem e o meio, para poder dessa forma, projetar, detalhar e especificar o projeto
36
arquitetônico, visando o conforto térmico e o baixo consumo energético, obtendo, assim, um
ambiente construído sustentável.
2.3 VARIÁVEIS CLIMÁTICAS
Lamberts et al (1997) afirmam que “uma boa arquitetura deverá assistir ao programa e
à análise climática de forma a responder simultaneamente à eficiência energética e às
necessidades de conforto.”
O clima é o conjunto de condições metereológicas (temperatura, pressão eventos,
umidade e chuvas) características do estado médio da atmosfera em um ponto da superfície
terrestre. É considerado elemento indispensável, juntamente com o programa de necessidades,
no momento da concepção do projeto, a fim de se obter conforto e eficiência energética. O
clima é a condição média do tempo em uma dada região, baseada em medições durante um
certo período de tempo(normalmente durante 30 anos).
O tempo é a variação diária das condições atmosféricas. Essas variações ocorrem
segundo alguns elementos da natureza, ou seja, proximidade à água (pois essa se esfria ou se
aquece mais rápido que a terra), altitude (quanto maior altitude menor temperatura), barreiras
montanhosas e correntes oceânicas.
Lamberts et al (1997) ressaltam que “a ação simultânea das variáveis climáticas terá
influência no espaço arquitetônico construído”. Snyder e Catanese (1984) observam que
“correlacionando as condições climáticas do local durante o ano inteiro com o conforto
humano, podem determinar respostas apropriadas em tipo e tempo para planejar o local, a
paisagem, a forma arquitetônica e a construção”.
O clima para efeito de estudo pode ser dividido em três escalas distintas, porém
indissociáveis: macroclima, mesoclima e microclima. (LAMBERTS et al, 1997)
37
O macroclima se refere às características gerais de uma região em termos de sol,
nuvens, temperatura, ventos, umidade e precipitações. “Os dados climáticos mais difundidos
no Brasil são as normais climatológicas, publicadas pelo Instituto Nacional de Meteorologia”.
Porém, esses dados se referem a valores médios e extremos limitando, assim sua aplicação no
estudo da eficiência energética na arquitetura.
Para uma análise mais completa da adequação da edificação ao clima local pode-se
utilizar o TRY, Ano Climático de Referência (PIETROBON et al, 1999), o qual possibilita a
simulação horária do consumo de energia durante um ano, permitindo uma avaliação do
custo-benefício de opções mais eficientes. (LAMBERTS et al, 1997).
O mesoclima é bem definido e facilmente identificado, por exemplo: o litoral, o
campo, as florestas, os vales, as cidades e as regiões montanhosas. Já o microclima é a escala
mais próxima da edificação, a qual pode ser alterada e concebida pelo projetista. Daí a
necessidade do conhecimento das variáveis desta escala a fim de induzir soluções mais
adequadas ao conforto e a eficiência energética.
O Brasil está localizado entre os dois trópicos e apresenta uma grande extensão
territorial, devido a tais fatores seu clima é bastante diversificado, caracterizando seis regiões:
Tropical, Equatorial, Semi-árido, Subtropical, Tropical Atlântico, Tropical de Altitude.
Dentre as variáveis climáticas que interessam para a arquitetura tem-se: a temperatura
do ar, a umidade relativa do ar, o movimento do ar e a radiação solar.
2.3.1 TEMPERATURA
Freitas (2005) afirma que “a temperatura, quantidade de calor existente num corpo ou
num determinado local, é um dos elementos climáticos, melhor percebido pela população e
um dos mais influentes no seu cotidiano” (p.728).
38
A temperatura do ar é determinada pela relação entre as taxas de aquecimento e
resfriamento da superfície da terra. A variação da temperatura do ar se dá em função dos
fluxos das grandes massas de ar e da diferente recepção da radiação do sol de lugar para lugar.
Quando a velocidade do ar é pequena, a temperatura é bastante influenciada pelos ganhos
térmicos solares do lugar. Quando a velocidade do ar é alta, a eficácia das condições locais na
temperatura do ar é reduzida.
A temperatura, no nível da escala microclimática, ou seja, bem próxima da edificação,
pode ser amplamente explorado pelo arquiteto a fim de induzir soluções arquitetônicas que
possam amenizar o espaço interno edificado.
Toledo (1999) confirma que
A sensação de conforto ou desconforto térmico experimentado pelo homem no
interior de um recinto depende, de um lado, da atividade que está desenvolvendo e
do tipo de roupa que está usando e, de outro lado, da temperatura, umidade e
velocidade do ar em contato com o corpo e das temperaturas e emissividades das
superfícies das paredes, piso, teto e objetos existentes no interior do recinto. (p. 41).
No clima quente e úmido, a temperatura do ar é em geral, menor que a temperatura da
pele e que suas variações diárias são pequenas com níveis de umidade geralmente altos. Este é
um dado bastante importante, porque o corpo estará sempre perdendo calor para o ambiente,
desde que, este, encontre-se protegido a fim de evitar ganhos térmicos e bem ventilado, pois,
o resfriamento, neste caso, é a principal meta do projeto arquitetônico.
2.3.2 UMIDADE DO AR
A pressão de vapor é o fator climático mais estável ao longo do dia. Resulta da
evaporação da água contida nos mares, rios, lagoas, espelhos d’água em geral, como também
da evapotranspiração dos vegetais.
39
A umidade absoluta é a quantidade de água que contém o ar do ambiente e é medida
em gramas de água por quilograma de ar seco.
Quanto maior a temperatura do ar, menor será a sua densidade e, em conseqüência,
maior quantidade de água poderá conter. Por isso, em locais onde a umidade é alta a
transmissão da radiação solar é menor em função da absorção de parte dela pelo vapor d’água
existente no ar.
O ar, a uma determinada temperatura, somente pode conter uma certa quantidade de
vapor de água. Quando chega a esse valor máximo pode-se dizer que o ar está saturado. A
umidade aceitável é determinada pela possibilidade do aparecimento de mofo e outros
problemas correlatos, mas do que por desconforto sentido pelo ser humano. Clark (apud
BITTENCOURT e CÂNDIDO, 2005) questiona o limite e afirma serem necessárias mais
pesquisas que possam definir a amplitude e duração de ciclos diários de umidade relativa que
impeçam o aparecimento de bolor e fungos nas edificações.
A umidade, em escala microclimática, pode ser modificada com a presença de água ou
de vegetação. A presença de massas d´água (fontes, lagos, espelhos d’água) umidifica o ar
consequentemente, refresca o edifício.
A umidade não pode ser considerada como um elemento isolado; precisa ser avaliada
juntamente com outros fatores: temperatura do ambiente, velocidade e fluxo de ar,
permeabilidade das superfícies interiores, dependendo das variadas combinações, altos níveis
de umidade não acarretam formação de fungos e desconforto, especialmente se o ambiente for
arejado.
A relação entre a umidade relativa do ar em função das temperaturas de bulbo úmido
(TBU) e seco (TBS) é apresentada através da carta psicrométrica.
40
2.3.3 MOVIMENTO DO AR
O movimento do ar ou vento se dá em função da diferença de temperatura existente
entre as massas de ar; seu deslocamento ocorre da área de maior (ar frio, pesado) para a de
menor pressão (ar quente, leve). A velocidade e a direção do ar sofre influência da rugosidade
do solo e dos obstáculos urbanos, os quais, têm o poder de desviar, canalizar ou alterar esse
movimento.
O ar, uma vez em movimento, tende a continuar na mesma direção até encontrar um
obstáculo que o faça mudar de posição (propriedade da inércia) e ao mudar de direção perde
energia cinética e velocidade. Dados sobre o vento são coletados em estações metereológicas
localizadas em espaços abertos sem influência de edificações vizinhas, que informam sobre a
direção, velocidade, freqüência e períodos de calmaria. As medições são feitas na altura
padrão, geralmente a 10m acima do solo. (BITTENCOURT e CÂNDIDO, 2005)
Em escalas microclimáticas, o fluxo de ar depende das direções e das configurações da
aberturas de entrada e de saída.
Na natureza as variáveis climáticas (temperatura do ar, velocidade do ar, umidade do
ar e as fontes de calor radiante direto ou refletido) são impostas. No ambiente construído,
porém, as condições naturais podem ser modificadas. Freire (2005) destaca que materiais
arquitetônicos e formas urbanas interferem, diretamente, sobre as trocas térmicas e,
conseqüentemente, sobre o conforto.
É imprescindível evitar ganhos térmicos excessivos na edificação e promover a
dissipação do calor produzido internamente. O arquiteto precisa ser um grande articulador
com relação às questões de definições específicas de cada projeto, com o domínio do
conhecimento básico de todos os conceitos relativos ao conforto térmico e consequentemente,
sua eficiência energética.
41
2.4 VARIÁVEIS HUMANAS
“A terra não é um planeta inteiramente hospitaleiro. Em algumas regiões, a
necessidade de abrigo às intempéries é desafio diário à sobrevivência”. Como já observamos
antes, o ser humano é biologicamente parecido em todo o mundo, sendo capaz de se adaptar a
diferentes condições climáticas utilizando mecanismos culturais como a vestimenta, a
arquitetura e a tecnologia. (LAMBERTS et al, 1997). O conforto almejado por todo ser
humano pode variar consideravelmente dependendo da cultura, da idade, das vestimentas, do
sexo e da saúde das pessoas envolvidas. O projeto deve responder tanto às condições
ambientais quanto aos requisitos de conforto dos usuários (SNYDER; CATANESE, 1984).
Vários estudos apontam as diversas maneiras de avaliar e expressar o conforto
térmico: são índices, escalas e tabelas, cartas bioclimáticas, gráficos psicrométricos ou
monogramas de temperatura efetiva, como também análises estatísticas. Influem também
nessa avaliação dois fatores de suma importância: os diversos tipos de roupas e as taxas de
metabolismo humano que variam em função da atividade exercida. É importante ressaltar que
as vestimentas devem ser adequadas ao clima e às atividades desempenhadas.
Fanger (1972) elaborou através de pesquisas um gráfico que traduz o grau de
satisfação ou insatisfação das pessoas com relação às condições ambientais: Voto Médio
Predito (VMP). O VMP para o conforto é zero, para o frio é negativo e para o calor é positivo.
Esse estudo considerou a temperatura radiante média, velocidade do ar, umidade relativa,
temperatura do ar, atividade física e vestimenta. (ver tabela 2)
42
Tabela 2 – Escala térmica de Fanger
Escala Sensação
+3 Muito quente
+2 Quente
+1 Levemente quente
0 Neutro
-1 Levemente frio
-2 Frio
-3 Muito frio
Fonte: LAMBERTS ET AL, 2002
A norma ISO 7730 de 1984 recomenda o uso do índice entre os valores –2 e +2, pois
acima destes limites se tem um quadro com mais de 80% de pessoas insatisfeitas. É verdade
que, devido às diferenças individuais não haverá ambiente que satisfaça a todos, sempre
existirá uma percentagem de insatisfeitos. Em ambientes de ocupação humana considerados
termicamente moderados, o PPD (porcentagem de pessoas insatisfeitas) deve ser menor que
10%, correspondendo a uma faixa do PMV de –0,5 a + 0,5 (ISSO 7730, 1984) (LAMBERTS
et al, 2000).
O método desenvolvido por Fanger pode ser calculado através do programa Analysis
CST desenvolvido pela Universidade Federal de Santa Catarina – NPC. Este programa indica
o PMV (voto médio predito) e o PPD (porcentagem de pessoas insatisfeitas) para o ambiente
em estudo.
A vestimenta e a atividade física são elementos importantes a ser considerados na
sensação de conforto térmico do homem. A roupa oferece resistência térmica e é medida em
“clo”: do inglês clothing. Quanto maior a resistência térmica da roupa, tanto menor serão suas
trocas de calor com o meio. 1clo equivale a 0,155 m² . ºC/W. (1 clo = 1 terno completo)
Outro elemento essencial é o conhecimento sobre a atividade física a ser desenvolvida
num determinado ambiente, pois quanto maior o exercício físico, tanto maior será o calor
gerado por metabolismo.
43
2.5 VARIÁVEIS ARQUITETÔNICAS
2.5.1 FORMA
A arquitetura evoluiu e chegou até os nossos dias protegendo e amparando o homem
das hostilidades climáticas. Caminhou por um bom tempo lado a lado com a natureza, depois,
pelo grande avanço tecnológico alcançado pela humanidade, essa parceria praticamente
deixou de existir. Hoje, porém, a arquitetura precisa refletir uma preocupação a mais, a
questão ambiental. É esperado que a arquitetura ao atingir o seu objetivo, seja ele qual for,
residencial, comercial, industrial, lazer, por exemplo. o alcance de forma sustentável, com
conforto e eficiência energética.
Para tanto “é necessário o estudo de variáveis arquitetônicas como forma, função,
tipos de fechamento e os sistemas de condicionamento (climatização e iluminação). Essas
variáveis interagem simultaneamente com o meio ambiente e com o homem” (LAMBERTS et
al, 1997). É imprescindível a adequação da forma arquitetônica à sua função (e vice-versa),
como também a correta especificação dos fechamentos e sistemas de condicionamento do
projeto. Buscar uma perfeita interação entre o homem e o meio em todas as escalas (urbana,
arquitetônica, construtiva e imediata) é o caminho segundo Lamberts et al (1997) para atingir
o conforto térmico e conseqüentemente, a eficiência energética nas edificações.
A forma arquitetônica é determinante quanto ao conforto térmico e ao consumo
energético, isto porque, ela pode ou não favorecer a ventilação, como também controlar ou
não a incidência da luz e do calor solar sobre o edifício.
Toledo (2003) com base em suas pesquisas afirma: “A forma e as proporções do
edifício, a orientação das fachadas e o sombreamento das aberturas influenciam diretamente
no seu desempenho térmico” e conseqüentemente, no consumo final de energia elétrica do
44
edifício. Segundo o autor a forma retangular mostra-se ótima para clima quente e úmido, e em
especial para cidade de Maceió. Essa conclusão encontra apoio em Olgyay (1998) que afirma
desprender, essa forma, a mínima quantidade de calor no inverno e absorver o mínimo de
calor no verão, na proporção de 1:1,7, com as maiores fachadas orientadas para Norte e Sul,
orientação recomendada também por Mascaró e Mascaró (1992).
A forma urbana, em alguns exemplos de arquitetura e urbanismo, foi decisiva na
obtenção do conforto térmico. Cita-se Marrakesh, em Marrocos, onde as edificações foram
construídas de forma a canalizar para o interior da cidade a brisa que vem do mar, ao passo
que desvia o vento quente continental, obtendo assim, conforto na escala urbana. (ver fig. 3).
Outro exemplo é o iglu, cuja forma arquitetônica minimiza as perdas de calor com o exterior
(ver fig. 4). Os chalés das montanhas também apresentam soluções interessantes, pois através
das altas inclinações das cobertas, evita o acúmulo da neve favorecendo assim, maior
exposição aos raios solares.
Um exemplo mais próximo, as aldeias de pescadores no nordeste brasileiro dão
exemplo de adaptação da construção ao clima e à natureza. Construídas debaixo dos
coqueirais, apresentam configuração interessante, “onde o sombreamento é propiciado pelas
Figura 3 – Cidade de Marrakesh
Figura 4 – Iglu
Fonte: www.away.com, 2007.
45
folhas dos coqueiros enquanto que a altura das copas e os troncos finos não obstruem o fluxo
do vento na altura das construções” (BITTENCOURT; CÂNDIDO, 2005).
2.5.2 FUNÇÃO
Mahfuz (1995) conceitua função aplicado à arquitetura no sentido daquela que liga
uma coisa ao propósito concreto ao qual ela deve servir. Mukarowsky (apud MAHFUZ,
1995) afirma que “uma coisa não está inevitavelmente ligada a uma única função: de fato,
praticamente não existe um objeto que não sirva uma série de funções,” (p.117) e, continua
ressaltando que “um edifício, e especialmente uma residência, não pode ser limitada a uma
única função, porque é o cenário para a vida humana, a qual é heteromorfa” (p.118). E,
define como o papel da arquitetura:
A arquitetura organiza o espaço que circunda o homem. Ela organiza esse espaço
como um todo e com respeito ao homem em sua totalidade, isto é, com respeito a
todas as ações físicas e psíquicas de que o homem é capaz, e das quais um
edifício pode se tornar o cenário. (apud MAHFUZ, 1995, p.120)
Frascari (apud MAHFUZ, 1995) destaca que “Funções em arquitetura dependem tanto
do edifício quanto de quem o usa, ou organiza o seu uso” (p.119)
A função arquitetônica interage com a forma e com a eficiência energética de um
edifício. As funções, residencial, comercial e pública, são distintas do ponto de vista da
dependência do clima e, conseqüentemente, do consumo energético. Cada uma delas
apresenta características próprias, que se condicionam a atender exigências específicas com
relação ao conforto de acordo com horários e uso dos edifícios. (LAMBERTS et al, 1997).
É imprescindível o estudo da função arquitetônica na definição do partido e das
estratégias bioclimáticas a serem adotados. O projetista tem o dever de conciliar de maneira
46
eficaz as diversas variáveis envolvidas no ato de projetar: climáticas, humanas e
arquitetônicas, bem como o baixo consumo energético, a fim de obter um resultado
satisfatório em relação ao conforto e a eficiência energética, ou seja, ambiente sustentável.
2.5.3 ENVOLTÓRIO E TIPOS DE FECHAMENTOS
Snyder e Catanese (1984), denominam a superfície externa de um edifício, que separa
o usuário das condições climáticas, “envoltório” ou “membrana”, este último termo em
evidente analogia biológica, considerando “o edifício como um organismo projetado para
sobreviver no clima de um local específico”. “Envoltório” dá idéia de algo estático, enquanto
“membrana”, diferentemente, sugere dinamismo “afinado com a natureza orgânica da
energia”.
Esse “envoltório”, “membrana” ou ainda, como alguns preferem, “envelope”
construtivo é composto de fechamentos transparentes e opacos. A principal diferença entre os
dois consiste em sua capacidade (transparentes) ou incapacidade (opacos) de transmitir a
radiação solar para o ambiente interno. Essas variáveis, juntamente com as três categorias
propostas por Lamberts et al (1997): forma, função e sistemas de condicionamento, interam
simultaneamente com o meio ambiente e com o homem. (LAMBERTS et al, 1997) e devem
ser consideradas segundo essa interação.
O cerne da questão assenta-se na necessidade de entender dois dados fundamentais: a)
a transmissão de calor, ou seja, o mecanismo das trocas de energia (luz ou calor) entre o meio
exterior e o interior de uma edificação e b) o comportamento térmico dos fechamentos. A
partir de tais conhecimentos, o projetista estará apto a dimensionar e especificar corretamente
os materiais e as aberturas de uma edificação, visando uma arquitetura confortável e
sustentável, em termos de conforto e eficiência energética.
47
2.5.3.1 FECHAMENTOS TRANSPARENTES
Em uma edificação a maior parte da transmissão de calor ocorre através das paredes,
da cobertura e das janelas.
As principais trocas térmicas que ocorrem em uma edificação se dão através dos
fechamentos transparentes, tais como janelas, clarabóias e qualquer outro elemento
transparente empregado na arquitetura. Por isso, a influência desses fechamentos no
desempenho térmico da edificação tem uma relação direta com a orientação em relação aos
pontos cardeais, o tamanho das aberturas, do tipo de material utilizado (vidro, acrílico, etc) e
da presença ou não de protetores solares.
Os vidros (e similares) possibilitam três tipos básicos de trocas térmicas: condução,
convecção e radiação. As duas primeiras podem ser controladas através do ato mecânico de
abri-los ou fechá-los. Porém, a energia radiante que incide sobre os fechamentos transparentes
constitui o principal problema nos períodos quentes, já que as parcelas de calor são recebidas
diretamente, absorvidas e reemitidas para o interior.
O vidro (e similares) ao receber a radiação solar absorve, reflete ou transmite
dependendo do comprimento de onda do raio incidente. Lamberts et al (1997) descreve que “a
parcela absorvida pelo vidro se converte em calor no seu interior e pode ser reemitida tanto
para o exterior quanto para o interior na forma de radiação de onda longa e que a parcela
refletida será maior quanto maior for o ângulo de incidência da radiação solar.
Os vidros são elementos bastante utilizados para fechamentos na arquitetura; integram
o exterior ao interior por serem transparentes às radiações visíveis, favorecendo a iluminação
natural nos ambientes internos. No entanto, afora o aspecto econômico decorrente de seus
custos, implicam problemas térmicos e acústicos que, embora não tenham vinculação natural
48
direta, se relacionam indiretamente em razão do seu emprego e, por tal motivo, não podem ser
desconsiderados.
a) Os problemas térmicos resultam, primariamente, do fato de a radiação térmica incidente ser
transmitida diretamente para o interior. Acrescente-se que os fechamentos transparentes
impedem a penetração do ar e a circulação do vento, impedindo, desse modo, a troca do ar
ambiente e a possibilidade de refrescá-lo.
b) A abertura das janelas, por exemplo, para remover o inconveniente acima mencionado,
acarreta problemas acústicos. Em locais barulhentos somente há duas opções: ou se mantêm
os fechamentos hermeticamente fechados, criando problemas térmicos, ou abrindo-os,
problemas acústicos.
Sobre essas questões, Niemeyer (1999) observa:
Em clima quente-úmido o homem está exposto ao ruído por períodos muito mais
longos: não existe fronteira rígida entre interior e exterior do edifício, as janelas
permanecem abertas grande parte do dia e a arquitetura se utiliza amplamente de
espaços abertos e semi-abertos, as atividades ao ar livre são freqüentes e
desenvolvidas ao longo de todo o ano.O projeto climático deve, portanto, se estender
além dos limites do edifício, propondo soluções na escala do desenho urbano.
Continuando, Niemeyer (1999) afirma ser um caminho para remover ou atenuar essas
conseqüências a existência de espaços de transição entre a fachada exposta ao ruído e o
ambiente a ser protegido, principalmente em situações onde é necessário compatibilizar
atenuação sonora e ventilação natural, “dependendo da orientação podem também se
constituir em elementos de proteção à radiação solar direta, principal fonte de desconforto
térmico”.
Os vidros conforme já referido, variam de acordo com suas capacidades de absorver,
refletir ou transmitir a radiação solar, dependendo das características ópticas do material
(absortividade, refletividade e transmissividade do vidro) e do comprimento de ondas da
radiação e do ângulo de incidência.
49
Há duas regiões importantes, no espectro solar, para o estudo do comportamento dos
fechamentos transparentes que são: as regiões de ondas curtas (OC), as quais se subdividem
em visíveis (380 a 770 nm) e infravermelhas (760 a 3.000 nm) e as de ondas longas que são
radiações infravermelhas emitidas por corpos aquecidos (> 3000 nm).
Lamberts et al (1997) classificam cinco categorias de vidros mais utilizados na
construção civil: vidro simples (transparente); vidro verde; películas e vidros absorventes
(fumes); películas e vidros reflexivos; plásticos.
Os vidros simples (comuns) são transparentes a ondas curtas, e opacos, a ondas longas,
ou seja, boa visibilidade com alta transmissividade da radiação solar para o interior. Por ser
opaco à onda longa, não permite sua saída para o exterior, acumulando, assim, o calor dentro
do ambiente, esse efeito é conhecido por estufa. Esse tipo de vidro é bastante usado no Brasil,
em função do seu baixo custo e pela facilidade de ser encontrado no mercado das construções.
O vidro verde é um vidro especial, também conhecido como absorvente. Por ser
levemente pigmentado diminui a transmissão da onda curta com apenas um pequeno aumento
na absorção da parte visível. Pesquisas desenvolvidas pela Light, Procel (2000) e outras
constataram, após simulações, que o vidro verde é o que consegue maior redução de calor.
As películas e vidros reflexivos absorventes (fumês) têm a finalidade de diminuição da
transmissão da onda curta. Porém, quando ocorre absorção nesta faixa, ondas curtas, há uma
diminuição na visibilidade, acarretando, assim aumento do consumo energético com
iluminação artificial. São poucos reflexivos tanto à onda longa quanto à onda curta.
(LAMBERTS et al, 1997).
As películas reflexivas são compostas por uma camada metálica em um substrato
transparente, parecendo um espelho. Já os vidros reflexivos vêm com uma espécie de película
reflexiva incorporada à sua constituição. As películas podem ser reflexivas às ondas curtas,
onde reduzem a entrada de calor no ambiente, às ondas longas, onde reduzem as perdas de
50
calor para o exterior e também podem atender aos dois espectros. Apresentam reduções na sua
capacidade de transmitir a radiação visível. Michelato, (2007) em seus estudos afirma serem
os vidros refletivos metalizados a vácuo os que apresentam o melhor desempenho térmico no
tocante ao menor ganho de calor solar.
Policarbonatos e acrílicos tem sido bastante utilizados na construção civil para
fechamentos transparentes. Caram
3
et al (2004) ressaltam em suas pesquisas que tanto os
vidros como os policarbonatos, sejam plano ou alveolar, são opacos às ondas longas,
ocasionando, desta maneira, o efeito estufa, devendo, portanto, ter sua utilização adotada com
muito critério pelos projetistas, visando o conforto térmico e a eficiência energética no
ambiente construído.
2.5.3.2 OS PROTETORES SOLARES
Protetor solar também chamado brise-soleil, ou quebra-sol, segundo Frota (2004),
representa um dispositivo cuja função é sombrear, com o objetivo de reduzir a
incidência de Sol sobre uma construção, ou sobre espaços exteriores,de modo a
obter-se melhores condições de temperatura e controle de incidência de luz solar,
que pode provocar problemas tanto de iluminação – contrastes e ofuscamentos – e
de sobreaquecimento, como de deterioração\fotodegradação dos objetos expostos.
Bem estudado sob o ponto de vista geométrico, representa importante recurso para o
controle de ganhos de calor solar, com redução nos sistemas de ar-condicionado e
conseqüente conservação de energia. (p. 163)
Muito usado na proteção de envidraçados com a finalidade de controlar parte da
radiação solar que trespassa o vidro e outros materiais transparentes e translúcidos pode
também ser um importante recurso perante paredes e coberturas opacas. (FROTA, 2004).
3
Caram, R, Sichieri, E.,e Labaki, L. C. Conforto ambiental - Conforto térmico e efeito estufa, texto resumido a partir da reportagem de
Gilmara Gelinski, publicada originalmente em FINESTRA, edição de 36 de fevereiro de 2004. www.
arcoweb.com.br/tecnologia/tecnologia43.asp.57K. Acessado no dia 02 de setembro de 2008 às 12:00hs.
51
Figura 5 – Protetores solares: brises verticais.
Fonte: http://www.levolux.com/L_Misc/automatic_control.htm
As aberturas recebem uma grande carga de radiação solar. Segundo Roriz e Dornelles
(2005) a radiação solar é responsável por importante parcela da carga térmica dos edifícios,
em países tropicais. Desta forma, Corbella (2003) enfatiza que “qualquer proteção solar
mesmo que errada, é melhor que nada”.
A proteção solar pode ser interna ou externa. As internas são as cortinas ou persianas,
de fácil manuseio, pois é só abrir ou fechá-las de acordo com a necessidade, porém não
resolvem o problema uma vez que não evitam o efeito estufa. (LAMBERTS et al, 1997)
A proteção externa é formada por elementos utilizados com a finalidade de impedir
não só a incidência direta dos raios solares sobre as aberturas como também a penetração de
chuvas nos ambientes. Servem como protetores solares externos: as varandas, as marquises, as
sacadas, os beirais, os toldos, as pérgulas, os cobogós, as venezianas e os quebra-sóis ou
protetores solares. Estes podem ser classificados em móveis ou fixos e dependendo da sua
posição na fachada podem ser verticais, horizontais e mistos. (BITTENCOURT, 1988,
FROTA, 2004).
Um bom exemplo de protetor solar é o “lightshelf” ou prateleira de luz que divide a
abertura em duas partes horizontais, sendo a superior destinada à iluminação e a inferior à
visão e ventilação. É uma prateleira que intercepta a radiação direta do sol e redireciona a luz
para o forro, reduzindo, assim, o ganho de calor do sol e uniformizando a distribuição de luz
52
natural no interior dos ambientes. Tais elementos externos funcionam como elementos
compositivos da fachada e devem ser concebidos visando a linguagem arquitetônica do
edifício. Frota (2004) ressalta o uso do brise-soleil ou quebra-sol como “um recurso de
composição de grande riqueza quanto ao resultado estético”, ao mesmo tempo que destaca o
controle da insolação como valioso meio para a redução do uso da energia elétrica com os
sistemas de condicionamento térmico artificial.
O uso das cartas solares é um dos instrumentos que pode auxiliar o projetista na
escolha da melhor orientação do edifício, do tipo de protetor solar ideal para cada fachada e
abertura, bem como demonstrar o tipo de incidência solar que cada fachada receberá.
Carta solar, Diagrama solar ou Gráfico solar como denomina e define Bittencourt
(1988) “são representações gráficas do percurso do sol na abóbada celeste da terra, nos
diferentes períodos do dia e do ano,” num plano horizontal. Cada gráfico é específico para
uma latitude. Os gráficos contendo o percurso real do sol são paralelos e a inclinação é igual à
latitude do lugar.
Esse instrumento será utilizado na análise do objeto de estudo desta pesquisa.
2.5.3.3 OS FECHAMENTOS OPACOS
Corbella e Magalhães ressaltam as diferenças existentes entre concepções
arquitetônicas em contextos climáticos distintos, quente e frio, afirmando que nos países frios,
o envelope das edificações deve ser o mais vedado possível, enquanto nas regiões tropicais, o
ideal é permitir o movimento do ar, impedindo ao mesmo tempo a entrada da radiação solar
direta. “Consequentemente, tanto as paredes quanto as janelas devem ter concepções
radicalmente diversas e mesmo opostas nos dois tipos de realidade”.
53
Os nativos de regiões tropicais, por experiência própria, constroem de forma a
favorecer seu bem estar, buscando construções leves e permeáveis à ação do vento, ao passo
que filtra a radiação solar. As casas dos antigos engenhos e fazendas do Brasil também
apresentavam soluções que amenizavam as agruras do clima. Esses exemplos, porém,
passaram a ser substituídos por novas soluções arquitetônicas importadas de climas diferentes,
sem, haver um maior questionamento a respeito de sua eficiência. Enquanto no clima frio não
deve haver perda de calor interno para o exterior, no clima tropical é fundamental a integração
e a troca interior–exterior.
Com base nas afirmações acima, observa-se que, em clima frio, as paredes, parte
sólida do envoltório devem ser isolantes. Já em clima tropical, devem favorecer as trocas
térmicas, ou seja, terem boa condutividade, em regra geral. Contudo, determinadas situações,
exigem alguns cuidados específicos. Corbella e Magalhães destacam:
Quando a temperatura do ar externo for maior de que a interna, a baixa
condutividade das paredes fará com que se transmita calor de fora para dentro,
aumentando o desconforto. Ainda mais importante é o caso de paredes externas que
recebem sol durante períodos prolongados do dia. Nesta circunstância, a temperatura
da superfície externa atinge valores muito superiores à do ar externo e interno,
iniciando a propagação de uma onda de temperatura através da parede que, por
causa da sua boa condutividade, rapidamente aumentará a temperatura da superfície
interna.
Como se sabe a transmissão de calor se dá quando existe uma diferença de
temperatura e o fluxo ocorre sempre do maior para o menor. Desta forma, é imprescindível,
no momento da definição do partido arquitetônico e da especificação dos materiais do projeto,
o conhecimento da orientação, da trajetória aparente do sol, a fim de tratar de forma seletiva
as paredes submetidas a grandes insolações, bem como os diferentes entornos. Para as demais
paredes, valem o princípio inicial, paredes com boa condutividade. (CORBELLA E
MAGALHÃES).
Existindo a diferença de temperatura conforme já observado, o calor será transmitido
por condução, convecção, radiação e\ou condensação. Lamberts et al (1997) dividem em três
fases este fenômeno:
54
1ª fase - Troca de calor com o meio exterior (ver tab. 03)
Nesta fase a parede externa receberá calor do meio por convecção e radiação. Parte da
radiação incidente será refletida e outra absorvida, cujo valor dependerá respectivamente da
refletividade (ρ) e da absortividade (α) do material. A absorção é uma característica
superficial do material de construção e varia com a sua cor e brilho. Exemplo: dois tijolos
pintados um na cor preta e o outro na cor branca recebendo a mesma quantidade de radiação
solar, apresentarão diferentes temperaturas, pois, “quanto mais escura for a superfície, mais
radiação solar será absorvida e transmitida para o interior do edifício” (ANDREAASI e
SILVA). A tabela abaixo oferece alguns índices de absortividade, se o índice de um
determinado material for, por exemplo, 0,4, isto quer dizer que 40% da radiação incidente
será absorvida e os 60% será refletida.
Tabela 3 – Absortividade em função da cor
Cores
α
Escuras 0,7 a 0,9
Médias (tijolos) 0,5 a 0,7
Claras 0,2 a 0,5
Fonte: LAMBERTS ET AL, 1997.
2ª fase - Condução através do fechamento
A condução acontece por contato entre as moléculas dos corpos, geralmente entre os
sólidos. O fluxo dependerá da condutividade térmica (λ) propriedade que depende da
densidade do material e representa a capacidade de transmitir maior ou menor quantidade de
calor por unidade de tempo. (LAMBERTS et al, 1997) (ver tab. 04).
Tabela 4 – Condutividade térmica de alguns materiais.
Material
λ [ W /mK]
Concreto 1,50
Tijolo 0,65
Madeira 0,14
Isopor 0,03
Fonte: LAMBERTS ET AL, 1997.
55
Na tabela 4 observa-se o valor da condutividade térmica de alguns materiais, quanto
maior for λ, tanto maior será a porção de calor transmitida entre as superfícies.
Outro fator relevante é a espessura do fechamento (L), medida em metros. Através da
espessura calcula-se o valor da resistência térmica (R), propriedade do material em resistir à
passagem de calor. Este recurso pode reduzir consideravelmente as trocas de calor em
elementos opacos através de materiais de baixa condutividade ou fechamentos com múltiplas
camadas, podendo ser uma das camadas, uma câmara de ar.
Outra propriedade dos materiais de construção que precisa ser considerada é a
emissividade, quantidade de energia térmica que é emitida por unidade de tempo. São
divididos em dois grupos: os metálicos, com emissividades entre 0,05e 0,30; e os não
metálicos, variam de 0,85 a 0,90. (Ver tabela 05).
Tabela 5 – Emissividade de alguns materiais
Material Ε
Alumínio polido 0,05
Ferro galvanizado 0,20
Demais materiais de construção 0,90
Fonte: LAMBERTS ET AL, 1997.
3ª fase – Troca de calor com o meio interior
Com o aumento da temperatura das superfícies internas as trocas térmicas ocorrerão
por convecção, dependendo da resistência superficial interna do fechamento, e por radiação,
dependendo da emissividade superficial do material. Cada camada que compõe um
fechamento apresenta uma resistência térmica diferente. “O inverso da resistência total do
fechamento (que inclui a resistência das duas superfícies: Rsi e Rse) é a sua transmitância
térmica (U)”. Através desta, pode-se avaliar o comportamento de uma superfície opaca em
relação à transmissão de calor.
56
Corbella e Magalhães ressaltam que a inércia térmica é outro aspecto importante que
deve ser levado em conta para propiciar um adequado nível de conforto térmico no interior
das edificações. Inércia é a capacidade que têm os corpos de permanecer no estado em que se
encontram. Quando há uma grande mudança na temperatura do ar no exterior, e dentro da
casa a temperatura permanece praticamente constante, diz-se que ela possui uma grande
inércia térmica.
O material armazena calor em seu interior em conseqüência de sua massa térmica.
Quanto maior a massa térmica, maior o calor retido, podendo ser devolvido ao ambiente
quando a temperatura do ar for menor que a da superfície. (LAMBERTS et al, 1997).
Bittencourt (1988) retrata a maneira sábia da arquitetura islâmica no domínio do
controle do clima quente e seco. Edificações dotadas de pátios, paredes espessas, com poucas
aberturas e pintadas de branco denotam um modo exemplar de controle do sol nesse tipo de
clima, onde ocorrem grandes oscilações diárias na temperatura do ar, com baixos níveis de
umidade. Durante o dia, a temperatura externa é muito elevada enquanto à noite pode cair
consideravelmente, sendo de grande valia o uso da inércia térmica. Tais construções, pois,
mantêm-se resfriadas durante o dia e aquecidas durante a noite. Este amortecimento e retardo
térmico da temperatura interna em relação à externa favorecem um microclima interno bem
mais ameno que o clima do exterior.
Corbella e Yannas (2003) enfatizam a importância do conhecimento das propriedades
térmicas dos materiais de construção e das leis básicas de transferência de calor para que se
possa conjeturar sobre qual será a resposta de uma edificação às variações climáticas do local
onde está inserido, visando a especificar materiais que possam obter o conforto térmico e,
conseqüentemente, o baixo consumo energético.
57
2.5.3.4 COBERTAS
É através da cobertura dos edifícios que uma boa parte do calor penetra nos ambientes,
por via, principalmente, da radiação térmica e convecção.
Mascaró; Mascaró (1992) constataram, através de estudos em Porto Alegre, em casas
térreas e isoladas e com diversas orientações, que 72,3% da radiação térmica chega pela
cobertura e 27,7% pelas paredes. Destacam que enquanto as paredes recebem em média geral
6h de sol, a cobertura recebe 12 horas, ou seja, o dobro da insolação recebida por qualquer
parede e absorve quase o dobro da radiação solar. Dados relevantes que comprovam “a
situação crítica das coberturas (superfície horizontal da envolvente)”.
Em pesquisas desenvolvidas, avaliando o atraso térmico da envoltória de diferentes
tipos de edifícios, Mascaró; Mascaró (1992) constataram que os valores dos atrasos térmicos
das paredes apresentaram um valor médio de 5,8h, variando entre 3h e 7h, e as coberturas um
valor médio de 3,8h, variando entre 0,5 e 7,15. Esses valores se devem não à baixa qualidade
(barata), mas, sim, à sua má resolução do ponto de vista térmico, pois, baixos valores de
atraso térmico foram encontrados não só em edificações tipo COHAB, como também em
hotéis quatro e três estrelas.
As pesquisas revelaram que “a posição do apartamento em relação à cobertura é o
fator que mais influencia no desempenho térmico do apartamento no verão” e que aqueles
situados em alturas baixas e médias, apresentam cargas térmicas que variam entre 510 e 803
Kcal\m2, e os localizados no último andar recebem entre 6.930 e 7.249 Kcal\m2, ou seja,
entre nove e quase quatorze vezes a mais que os apartamentos situados nos andares
intermediários, que na maioria das vezes só tem uma fachada exposta às solicitações
climáticas. (MASCARO e MASCARÓ, 1992)
58
Esses dados demonstram que o problema é generalizado, ocorrendo tanto em
edificações de baixo como de alto custo; no primeiro caso acarreta desconforto, enquanto no
segundo, elevados consumos energéticos. Neste último caso, aliado a isso está o fato de que
“apartamentos de cobertura, os mais atingidos pelo rigor climático, são os que maior preço de
venda apresentam” (MASCARO e MASCARÓ, 1992).
Cruz (2001) afirma ser a parede o maior responsável pela transferência de calor para o
ambiente interno da edificação, no caso de edifícios verticais, e ressalta que:
As características dos fechamentos verticais assumem grande importância no
comportamento térmico de determinado edifício, sendo que certas decisões
arquitetônicas como a orientação, o material, a espessura, o revestimento e a cor a
ser empregada na construção de uma parede são definidoras de seu desempenho em
relação à promoção de conforto nos ambientes internos.
Em função do alto consumo energético, da preocupação ambiental que se faz presente
hoje, no mundo inteiro, muitos estudos estão sendo desenvolvidos com a finalidade de alertar,
principalmente, a classe dos projetistas, responsáveis em grande parte pelo desempenho
qualitativo do edifício para a necessidade de projetos que privilegiam o conforto térmico com
baixo custo energético.
Em busca de opções que possam melhorar o desempenho das coberturas, Armelin e
Cherry (2004)
4
estudaram a influência de um sistema que usa uma manta de subcobertura de
base de alumínio, material escolhido em função de sua alta refletividade e baixa emissividade
(mesmo aquecida transfere pouco calor para o espaço interno), e, chegaram à conclusão de
que quando se utiliza cobertura com barreira e ventilação pode haver redução de até 80% do
fluxo de calor.
Esse dado bastante relevante, uma vez que comprova a eficácia de um sistema
adotado, reforçando que caminhos existem em busca de soluções eficientes tanto em relação
ao conforto térmico como ao baixo consumo energético.
4
Apud Andreasi; Silva, Estudo das variáveis climáticas internas que influenciam no conforto térmico e na eficiência energética das
edificações. Disponível em http: www.dec.ufms.br.\lade\docs\jucimeire.pdf. Acessado em 17\ 10\06.
59
Granja e Labaki
4
(2003) estimaram o efeito térmico que o uso de cores na superfície
externa do telhado causam, utilizando duas cores: o branco e o cinza. Aliando ao uso da cor
estabeleceram dois sistemas de coberta com resistência térmica diferentes (5 e 40cm de
espessura), chegaram as seguintes conclusões:
− O telhado de cor branco foi o que obteve o menor fluxo de calor;
− As cores dão maior contribuição quanto menor for a densidade do telhado;
− A inércia do telhado (aumento da espessura) é a maior responsável pela diminuição do
fluxo de calor.
Prado e Ferreira
4
(2005) investigaram alguns dos materiais mais usados para cobertura
no Brasil, visto que é a parte da edificação que mais recebe radiação solar: cerâmica vermelha
e branca, fibrocimento sem asbesto (amianto), cobertura de alumínio, cobertura de aço
inoxidável, metal revestido de alumínio e zinco, metal termo-acústico que pode ser alumínio,
verde e branco e cerâmicas coloridas com e sem resina.
Eles afirmam que o desempenho térmico destes materiais caracteriza-se pela
temperatura de superfície que o material pode alcançar e pela emitância do material, ou seja, a
transmissão, através dele, do calor para o interior do ambiente. Comprovaram que superfícies
que apresentam albedo
5
e emitância elevados tendem a permanecer mais frias quando
expostas à radiação solar, pelo fato de absorverem pouca radiação, transmitindo pouco calor
para o interior do ambiente.
Dos materiais analisados as cerâmicas vermelhas e brancas “foram os únicos que
apresentaram temperaturas de superfície mais baixas que a temperatura do ar” pela eficiência
do albedo e da emissividade desses materiais (PRADO; FERREIRA (2005), apud
ANDREASI; SILVA). Os materiais metálicos, devido à baixa emitância quando não
5
Albedo ou refletância é razão entre a quantidade de radiação solar refletida e a quantidade total que ela recebe.
60
revestidos e mesmo possuindo refletâncias semelhantes ao do material cerâmico,
apresentaram “temperaturas de superfície bem mais elevado”.
Concluíram que “a emissividade é importante para a temperatura de superfície e ainda
que a eficiência do albedo (ou refletância) e da emissividade dos materiais são parâmetros que
podem ser adotados pelos fabricantes dos materiais usados em telhas da cobertura”.
Outro estudo bastante interessante, desenvolvido por Wong et al
4
(2003) mostra as
vantagens térmicas na adoção de tetos-jardim, “sendo o objetivo principal analisar os
impactos térmicos, direto e indireto, que esta estratégia provoca num ambiente tropical”.
Verificaram através de medições situações de laje sem proteção alguma; laje com uma
camada de terra; laje com plantas inclusive com variação de folhagem. Observaram que a
melhor resposta ocorre quando se tem a laje forrada com plantas, principalmente as de
folhagem mais densa, e que a pior situação é a laje desprotegida. Outro benefício é que as
plantas irradiam e refletem menor radiação solar, diminuindo, assim a temperatura radiante,
comprovado através de medições feitas pelo termômetro de globo.
Salientando tudo o que foi visto acima, Mascaró e Mascaró (1992) afirmam que “a
diminuição dos ganhos térmicos indesejáveis pode ser obtida melhorando a qualidade térmica
das envolventes, o isolamento térmico e a inércia”, por exemplo.
Dornelles e Roriz (2003) citam Givoni (1998) o qual destaca a importância dos
materiais de construção na relação entre as temperaturas internas dos edifícios e o clima
exterior (temperatura e radiação solar) e afirmam que, quando a edificação é aquecida ou
resfriada por sistema mecânico, “os materiais do envelope influenciam acentuadamente no
total da energia necessária para manter as temperaturas internas dentro dos limites de
conforto”.
61
Como foi visto é necessário o uso de “elementos e componentes arquitetônicos que
visem um melhor desempenho ambiental dos edifícios, podendo se constituir em rico
repertório plástico e espacial dos mesmos, ao invés de barreiras à atividade profissional”
6
Caminhos existem capazes de gerar soluções que visam uma integração saudável entre
o ambiente construído e o clima, obtendo, assim, conforto e eficiência energética.
2.6 ARQUITETURA BIOCLIMÁTICA
Segundo Dornelles e Roriz (2003) a abordagem bioclimática é baseada em estratégias
arquitetônicas e construtivas que visam evitar desperdícios de energia e otimizam o conforto
ambiental de seus usuários.
Corbella Et Yannas (2003) ressaltam a necessidade do arquiteto incorporar ao seu
trabalho o clima e os condicionantes locais, produzindo edificações de baixo consumo
energético contribuindo dessa forma para uma arquitetura sustentável nos trópicos.
A arquitetura assim concebida busca obter o máximo conforto com o mínimo consumo
de energia possível, tornando-se um novo e estimulante campo de busca estética e
experimentações formais. (MASCARO e MASCARÓ, 1992).
A arquitetura bioclimática visa a interação entre o clima e o espaço edificado. Vários
exemplos da arquitetura e do urbanismo ao longo da história denotam a preocupação com a
adaptação do espaço protegido humano à topografia, à vegetação, aos calores e frios
experimentados pelos homens.
O termo projeto bioclimático foi criado pelos irmãos Olgyay, nos anos 1960, quando a
arquitetura foi concebida considerando as condições favoráveis do clima com o objetivo de
satisfazer as exigências de conforto térmico do homem. Os irmãos Olgyay também
desenvolveram um diagrama bioclimático (ver fig. 6) que propõe estratégias de adaptação da
6
Bittencourt, L. Palestra proferida no CREA- Al, no ciclo de palestras sobre eficiência energética e conforto térmico, Maceió, 2006.
62
arquitetura ao clima. Givoni em 1969 cria uma carta bioclimática para edifícios onde
aprimora algumas limitações do diagramas uma vez que considera as temperaturas internas do
edifício, “propondo estratégias construtivas para adequação da arquitetura ao clima, enquanto
Olgyay aplicava seu diagrama estritamente para as condições externas”. Em 1992, Givoni
aprimora sua carta adequando-a a países em desenvolvimento, ampliando, assim os limites
máximos de conforto em relação à carta anterior. A carta é construída sobre o diagrama
psicrométrico,relacionando temperatura do ar e umidade relativa. LAMBERTS et al, 1997).
Através da observação da carta bioclimática o projetista tem a correta orientação para
as estratégias que deverão ser utilizadas na concepção do projeto, a fim de proporcionar
melhores condições de conforto térmico e baixo consumo de energia. O gráfico determina
nove zonas de atuação a saber:
Zonas de Atuação
1
Zona de conforto
2
Zona de ventilação
3
Zona de resfriamento evaporativo
4
Zona de massa térmica para resfriamento
5
Zona de ar-condicionado
6
Zona de umidificação
7
Zona de massa térmica para aquecimento
8
Zona de aquecimento solar passivo
9
Zona de aquecimento artificial
Figura 6 - Carta bioclimática de Olgyay
Fonte: LAMBERTS ET AL, 1997
1. Zona de conforto
O corpo humano pode estar em conforto em vários limites de umidade relativa (entre
20% e 80%) e de temperatura (entre 18ºC e 29ºC). Quando a temperatura estiver próxima a
18ºC é imprescindível evitar a circulação de ar no ambiente. Porém, quando estiver próxima a
29ºC, passa a ser essencial a ventilação e o controle da incidência da radiação solar a fim de
impedir o excesso de calor.
63
2. Zona de ventilação
O caminho mais eficiente quando a temperatura ultrapassar os 29ºC e a umidade
relativa for maior que 80% é o aproveitamento da ventilação. No clima quente e úmido, a
estratégia mais simples e eficaz a ser adotada é a ventilação cruzada, fazendo com que a
temperatura interior siga as alterações da exterior. Essa tática só é válida se a temperatura do
ar for inferior a 32º C, porque a partir deste limite os ganhos térmicos por convecção tornam
esse mecanismo bioclimático ineficaz.
3. Zona de resfriamento evaporativo
Estratégia bastante interessante para clima quente e seco, pois, a evaporação da água
favorece a redução da temperatura ao passo que aumenta a umidade relativa do ambiente.
Como exemplos de resfriamento evaporativo temos a utilização de fontes de água, espelhos
d’água, de vegetação. Esta permite otimizar as condições de conforto através da
evapotranspiração do vegetal.
4. Zona de massa térmica para resfriamento
Ideal para regiões de clima quente e seco, onde as amplitudes térmicas são acentuadas,
apresentando dias quentes e noites frias. A inércia térmica é a capacidade que tem um edifício
de guardar calor e liberá-lo tempo depois. O calor recebido pela estrutura do edifício durante
o dia é armazenado e devolvido ao espaço interno durante a noite, quando a temperatura
externa cai consideravelmente. Durante o dia, a temperatura externa aumenta e a estrutura
térmica que foi resfriada a noite permanece fria por boa parte do tempo.
5. Zona de ar condicionado
Em regiões de clima muito severo, onde a temperatura de bulbo seco for maior que
44ºC e a de bulbo úmido for superior a 24ºC, aconselha-se o uso de aparelhos de ar
condicionado, pois, os mecanismos para resfriamento passivo em tais situações são
64
ineficientes. É importante lembrar que o uso do ar condicionado não está restrito a esse uso,
podendo ser utilizado em parceria nas demais zonas.
6. Zona de umidificação
A umidificação é um recurso interessante quando a umidade relativa do ar for muito
baixa e a temperatura for menor que 27ºC, pois, haverá desconforto térmico em função da
secura do ar. A estratégia é utilizar recipientes com água dentro dos ambientes associado a
baixa renovação de ar a fim de conservar o vapor vindo dos vegetais e das atividades
domésticas.
7. Zona de massa térmica e aquecimento solar
Entre 14ºC e 20ºC, é recomendável o uso da massa térmica junto ao aquecimento solar
passivo, com a finalidade de equilibrar as baixas temperaturas com o ganho do calor solar
retido na estrutura do edifício, e, devolvido ao ambiente interno, quando a temperatura
externa estiver mais baixa.
8. Zona de aquecimento solar passivo
O aquecimento solar passivo é indicado pela carta na região situada entre 10,5ºC e
14ºC. Neste caso é imprescidível o isolamento térmico da edificação para evitar as perdas de
calor que deverão ser grandes. A edificação deverá incluir fachadas envidraçadas voltadas
para o sol, poucas e pequenas aberturas nas áreas sombreadas.
9. Zona de aquecimento artificial
Em regiões muito frias, com temperaturas inferiores a 10,5ºC, o aquecimento solar
passivo pode não ser eficaz para se obter o conforto, necessitando, assim, da utilização do
aquecimento artificial. É importante ressaltar que o uso em conjunto dos dois sistemas
(artificial e solar passivo) é fundamental para o consumo eficiente de energia.
65
2.6.1 ESTRATÉGIAS BIOCLIMÁTICAS
Através da observação do Ano Climático de Referência (TRY) de uma localidade, que
incluem valores horários de temperatura e umidade relativa, entre outros, podem-se plotar os
dados da cidade de interesse sobre a carta bioclimática e conseguir desta forma as principais
estratégias bioclimáticas mais adequadas para cada período do ano. Em Lamberts et al (1997)
algumas cidades brasileiras foram analisadas e suas cartas construídas, obtendo-se, assim, o
comportamento climático ao longo do ano. Segue abaixo a carta bioclimática da cidade de
Maceió, onde está localizado o objeto de estudo, do presente trabalho.
Analisando a carta bioclimática para a cidade de Maceió percebe-se uma concentração
de pontos entre as temperaturas de 17ºC e 32ºC e com umidades relativas superiores a 40%
(ver fig. 7). A análise dos percentuais indica que nos projetos para a cidade de Maceió, a fim
de se obter conforto térmico e eficiência energética deve-se ter como estratégias de projeto
mais recomendadas:
Figura 7 – Carta bioclimática de Maceió
Fonte: LAMBERTS et al, 1997
1. Ventilação (60,4%);
2. Ventilação, massa para resfriamento e resfriamento evaporativo (14,1%);
66
3. Massa térmica com aquecimento solar (5,4%).
Tabela 6 – Estratégias Bioclimáticas de Maceió (%)
Conforto
17,8
Desconforto
Calor V 60,4
76,1
82,1
RE 0
MR 0,1
AC 0,4
U 0
V, MR 0,5
V, MR, RE 14,1
MR, RE 0,2
Frio MA, AS 5,4
6
AS 0
AA 0,5
Fonte: LAMBERTS ET AL, 1997
A tabela comprova que a solução para o conforto térmico para a cidade de Maceió é
priorizar a ventilação, visto que 75% das horas do ano seriam resolvidas com tal estratégia,
principalmente cruzada. Os restantes 5,4%, que indicam massa térmica para aquecimento
solar, podem ser facilmente resolvidos com a possibilidade de uso de isolamento térmico das
aberturas, nos períodos mais frios, evitando, assim, perdas de calor. (LAMBERTS et al, 1997)
Maceió está localizado na região Nordeste do Brasil. Apresenta um clima quente e
úmido, cujas características gerais apresentam oscilações diárias e sazonais pequenas e
elevados níveis de umidade. A temperatura da pele está sempre abaixo da temperatura do ar.
O céu característico é parcialmente nublado, produzindo uma grande quantidade de radiação
difusa e muita luminosidade.
Nessas regiões, de clima quente e úmido, como reforça a carta bioclimática, os
edifícios devem favorecer grande fluxo de ar e evitar ganhos de calor vindos da radiação
solar, pois a principal estratégia do projeto arquitetônico, neste caso, deve ser o resfriamento,
uma vez que a necessidade de aquecimento é raríssima. (BITTENCOURT; CÂNDIDO, 2005)
67
O resfriamento das edificações pode acontecer, como foi visto através da carta
bioclimática, de forma ativa e ou passiva. O projeto de um edifício situado em uma região
quente e úmida pode seguir três caminhos distintos. O primeiro utiliza tecnologias ativas,
sendo priorizado o uso do ar condicionado, onde o isolamento da envolvente é fundamental
para redução do consumo energético. O segundo usa o ar condicionado em algumas partes do
edifício e nas demais o resfriamento passivo. E o terceiro emprega exclusivamente técnicas de
refrigeração passivas, neste caso a ventilação natural, juntamente a permeabilidade da
edificação ao vento desempenham papéis fundamentais. Para esta última situação é
imprescindível o projeto bioclimático, uma vez que pode atender a camada mais pobre da
sociedade a qual não dispõe de recursos financeiros a serem empregados em equipamentos
com a finalidade de obter conforto. (BITTENCOURT; CÂNDIDO, 2005).
Bittencourt e Cândido (2005) orientam que para projetar em climas quentes, antes de
resfriar é imprescindível proteger. Proteger contra os ganhos térmicos externos, através do
sombreamento, principalmente, das aberturas, e, reduzir os internos (usuários e aparelhos
elétricos) também. Utilização correta da vegetação e de cores claras são recursos eficientes
para a redução dos ganhos externos de calor. Outro fator importante é o aproveitamento da
iluminação natural, que na maioria das vezes apresenta-se mais eficaz que a artificial,
essencialmente, quando bem dimensionada.
O principal caminho, a primordial estratégia nesse tipo de clima, porém, como foi
visto, é resfriar. Resfriar, essencialmente, através da ventilação, “aparenta ser a solução de
melhor custo-benefício para o contexto de regiões quentes e úmidas” (BITENCOURT, 1993
apud BITTENCOURT; CÂNDIDO, 2005), uma vez que os outros processos de resfriamento
(por radiação, por evaporação, por condução para o solo, por inércia térmica) apresentam
sérias inconveniências (BITTENCOURT; CÂNDIDO, 2005).
68
2.6.1.1 VENTILAÇÃO
Peixoto e Bittencourt (2003) afirmam que:
Em regiões de clima quente e úmido a ventilação natural, associada a uma boa
proteção solar, constitui o meio mais eficiente para se atingir o conforto térmico com
baixo consumo de energia elétrica. Nessas regiões, as oscilações de temperatura
entre o dia e a noite são pequenas e o grau de umidade do ar é elevado. A ventilação
natural possui, então, duas finalidades complementares. A primeira é resfriar a
estrutura da edificação, aquecida pela radiação solar e por ganhos internos de calor.
A segunda é obter o chamado resfriamento fisiológico através da evaporação do suor
e das trocas de calor por convecção, quando correntes de ar entram em contato com
o corpo humano. Este efeito é particularmente importante nas regiões quentes e
úmidas, onde o suor é geralmente a principal queixa em relação ao desconforto
térmico.
A afirmação acima resume de forma precisa o benefício que trás o uso e o
aproveitamento da estratégia ventilação na edificação para o usuário. A ventilação é o vento
em movimento. Em Maceió, tal potencial é bastante elevado, garantindo, assim, resultados
satisfatórios, quando “bem utilizado como recurso para a obtenção de ambientes
termicamente confortáveis”. (PEIXOTO; BITTENCOURT, 2003)
Cruz (2001) confirma a observação e destaca ser a ventilação fator fundamental no
conceito de sustentabilidade do espaço edificado, reforçando que o uso correto desse recurso
garante uma considerável economia no consumo energético, menor agressão à camada de
ozônio, pelo fato da substituição dos aparelhos de ar condicionado pela ventilação natural, e
por fim melhoria na qualidade do ar urbano, benefícios esses que se estendem a sociedade
como um todo, independentemente da condição de cada um.
A ventilação é importante tanto para o conforto como para a eficiência energética.
Porém, é necessário entender seu funcionamento para poder desta forma tirar o maior proveito
possível de tal estratégia no planejamento de uma edificação.
Segundo Toledo (1999) a atuação do vento na renovação do ar no interior da
edificação, em termos qualitativos é facilmente apreendido apesar das numerosas variáveis
que intervêm no fenômeno.
69
O vento movimenta-se por dois fatores. O primeiro, por diferença de pressão, e o
segundo, por diferenças de temperatura. O vento, quando incide em uma edifício, “dá origem,
na superfície externa do mesmo, a zonas de sobrepressão e subpressão, isto é, pressões
maiores ou menores que a atmosférica”. Quando incide sobre paredes expostas ao vento
(barlavento) são positivas (sobrepressão), e, sobre o plano horizontal superior e paredes não
expostas ao vento (sotavento), são negativas (subpressão).
Toledo (1999) segue afirmando que:
A distribuição destas zonas e o valor relativo nos vários pontos de cada uma delas
dependem tanto da forma e dimensões do prédio, como da direção e tipo de vento
incidente. O valor numérico das pressões, positivas ou negativas, nos vários pontos
das diferentes zonas, depende da velocidade do vento, no momento considerado. De
outra parte, as pressões internas nos diversos ambientes do edifício, provocadas pelo
mesmo vento, dependem não só da configuração e do valor numérico das pressões
externas, como das áreas e localizações das aberturas externas e internas por onde
circula o ar.
A vazão e a velocidade do ar, dados importantes a serem considerados pelo projetista,
resultam da área e da forma da abertura e da diferença de pressão que existe entre os dois
lados da mesma edificação.
“O diferencial de pressão através de uma construção é uma força motriz para a
ventilação, modificações de campos de pressão das construções implicam em mudanças nas
características do fluxo de ar nos espaços arquitetônicos”. E alerta para um erro muito
freqüente na avaliação do movimento do ar dentro de uma edificação que é a falta de
conhecimento da interferência dos edifícios vizinhos no fluxo do ar, pois, a alta rugosidade do
tecido urbano e as deflexões causadas por estruturas maciças reduzem consideravelmente a
velocidade do vento. (BITTENCOURT; CÂNDIDO, 2005)
Quanto mais densa a região, maior será a rugosidade do solo, e conseqüentemente,
maior será a diminuição na velocidade do vento em alturas próximas ao solo, e mais alta
estará a cota onde o vento move-se livremente.
70
A direção e a velocidade de incidência do vento em um dado edifício e em um certo
momento dependem da condição geral de circulação do ar, na região, e dos
obstáculos existentes até a vizinhança do prédio. A configuração das pressões,
positivas ou negativas, no exterior do prédio, depende do tipo de vento e da direção
de incidência. A intensidade das pressões, em um instante dado, é função da
velocidade do vento que incide no prédio. (Toledo, 1999)
Em algumas situações, dependendo da complexidade do projeto, é necessário o estudo
em túneis de vento, simulações computacionais, etc., para se obter de forma precisa o
comportamento do vento em uma determinada edificação. Este trabalho porém, pretende
abordar a questão da ventilação lançando mão do conhecimento já existente sobre a conduta
do vento ao atingir um edifício, com a finalidade de tirar o melhor partido do fluxo do ar para
renovação do mesmo e para melhoria do conforto térmico. (TOLEDO, 1999)
A partir de dados horários das estações meteorológicas têm-se uma idéia do
procedimento do vento ao longo do dia e do ano, em relação à direção, freqüência, velocidade
e períodos de calmarias. Estes precisam ser cuidadosamente considerados, uma vez que,
detectados longos períodos de calmaria nas tardes de verão, por exemplo, juntamente com
baixa velocidade do ar, “inviabilizaria a ventilação natural como estratégia de resfriamento
dos espaços arquitetônicos” (BITTENCOURT e CÂNDIDO, 2005), ou sugeriria a utilização
de técnicas mistas, ou seja, passivas e ativas naturais e artificiais.
A freqüência e a direção do vento variam ao longo do dia, ou de acordo com as
estações do ano. Os ventos de verão apresentam particularidades diferentes daquelas que
ocorrem no inverno. Daí, a importância do conhecimento da variação sazonal da direção do
vento durante o ano para, a partir de então, avaliar de maneira adequada a melhor orientação
das aberturas do edifício, respeitando as peculiaridades de cada época do ano.
É imprescindível a análise conjugada das informações sobre a freqüência, direção e
velocidades dos ventos para estimar quais as melhores orientações, não só das aberturas,
como do próprio edifício. (BITTENCOURT; CÂNDIDO, 2005)
71
Toledo (2003) reforça que:
A escolha da forma e proporções do edifício, da orientação das fachadas e do
sombreamento das aberturas de iluminação e ventilação irá influenciar diretamente
no desempenho térmico do edifício. O conhecimento dos efeitos dessas escolhas, na
composição da carga térmica de resfriamento do edifício pode levar a resultados
úteis para a concepção de projetos de edifícios mais eficientes quanto ao consumo
de energia operante e, conseqüentemente, poderá possibilitar melhores padrões de
conforto térmico para seus usuários.
Evans (1973, apud Bittencourt e Cândido, 2005), estudou e analisou várias situações
em túneis de vento com a finalidade de averiguar a influência da dimensão e forma das
edificações, beirais e inclinações dos telhados. “Os resultados são apresentados em função do
tamanho da esteira em relação à profundidade D do cubo, a fim de identificar zonas
localizadas à sotavento do obstáculo onde o movimento de ar seria reduzido”. Concluiu que
“o aumento na altura e na largura do modelo corresponde a uma expansão proporcional do
tamanho da esteira, mas que aumentando a profundidade do modelo a esteira seria reduzida
(fig. 8).
Dimensões básicas
do modelo ensaiado
em túnel de vento
por Evans (1979).
Figura 8 – Influência das dimensões do edifício no tamanho da esteira.
Fonte: Evans, 1979 apud Bittencourt e Cândido, 2005.
72
O tamanho da esteira pode ser diminuído através da porosidade das construções. As
aberturas, desde que bem posicionadas e bem dimensionadas, contribuem para o aumento do
fluxo do ar dentro das construções e, conseqüentemente, fora delas também, principalmente,
através do uso da ventilação cruzada, recurso este bastante eficaz. Outro recurso eficiente é a
utilização de pilotis, o qual pode reduzir até metade do tamanho da sombra de vento, e em
localidades urbanas favorece a penetração do vento na malha urbana, na altura dos usuários.
(Bittencourt; Cândido, 2005)
Com base no que foi dito acima, é de suma importância o estudo da forma e da
orientação do edifício no lote, maximizando a exposição da construção aos ventos
predominantes.
Como referido anteriormente, Olgyay (1998) considera para edifícios localizados em
regiões quentes e úmidas, ótima a forma retangular, ressaltando o fato de que “desprende a
mínima quantidade de calor no inverno e que absorve o mínimo de calor no verão – e a
proporção de 1:1,7 – com as maiores fachadas orientadas para Norte e Sul. Toledo (2003)
concorda e propõe essa mesma orientação para edifícios em Maceió.
A orientação e o sombreamento das edificações, concomitantemente com as aberturas
produzem efeitos bastante significativos no tocante ao consumo final de energia elétrica do
edifício, devendo, portanto, serem considerados na fase inicial do projeto. (TOLEDO, 2003)
Com relação às aberturas, três fatores influenciam diretamente na configuração do
fluxo do ar no interior da edificação. São eles: o tamanho e a localização das aberturas de
entrada do ar na parede; o tipo e a configuração das aberturas utilizadas e o terceiro diz
respeito à localização de outros componentes arquitetônicos próximos às aberturas, como
exemplo, protetores solares, marquises, etc. (BITTENCOURT; CÂNDIDO, 2005).
73
A definição das aberturas de entrada é a estratégia mais eficaz para determinar o
componente direcional do fluxo do ar, pois ela dirige os vetores das forças que afetam o ar
penetrando na edificação. (Evans, 1983 apud Bittencourt e Cândido, 2005).
Bittencourt e Cândido (2005) observaram que quando o vento sopra na direção
próxima à perpendicular à entrada de ar se obtêm uma maior diferença de pressão através da
construção, consequentemente um maior fluxo de ar internamente, este fato comprova a
importância da localização das aberturas em função da direção dos ventos quando a intenção é
o uso da ventilação natural como estratégia bioclimática.
Além da forma, dimensão e localização das aberturas, a escolha do tipo de esquadrias
a ser definido é primordial para um bom desempenho térmico do ambiente. A opção deverá
atender à função de cada espaço, considerando aspectos ambientais, tais como ventilação,
iluminação natural, controle da chuva, sol e som, e ainda, aspectos plásticos e estéticos, vista
da paisagem, privacidade e segurança, como também custos.
Soluções interessantes para ventilação natural são encontradas nas venezianas móveis,
gelosias, pois, podem controlar através de ajustes a incidência de chuva, sol, vento,
iluminação natural, etc. O que é fundamental, porém, independentemente da tipologia
adotada, é o alto grau de porosidade, facilmente conseguido através de painéis de elementos
vazados, de que são exemplo, cobogós, ou janelas com venezianas. (ver fig. 9).
Figura 9 – Exemplo de cobogó e painéis de madeira vazados.
Fonte: www.vitruvius.com.
74
Holanda (1976) destaca a imensa gama de possibilidades construtivas e plásticas no
uso do elemento vazado, o cobogó. E anota a sua presença freqüente nas modestas
construções do Nordeste, “com desenhos fantasiosos ou ingênuos, mas sempre um elemento
simples, leve, resistente, econômico, sem exigências de manutenção e com alto grau de
padronização dimensional”. Continuando, ressalta a necessidade da proteção das aberturas
externas para a criação de espaços agradáveis com baixo consumo de energia com
refrigeração e iluminação artificiais, as melhorias econômicas dessas proteções são evidentes
quando se compara o custo-benefício da instalação com o edifício em funcionamento, ao
longo de sua vida útil. Enfatiza ainda, uma excelente solução: o peitoril ventilado.
Bittencourt e Cândido (2005) afirmam que o uso do peitoril ventilado apresenta bons
resultados para ventilação natural. O peitoril ventilado localiza-se abaixo das janelas e
funciona como fonte complementar do fluxo do ar proporcionado pela esquadria, (ver figura
10). É bastante útil para quartos de dormir, uma vez que favorece uma corrente de ar na altura
da cama e “oferece proteção contra roubos e chuvas de vento, permitindo ser deixado aberto
durante a noite”, e aberto, principalmente, durante as chuvas de verão ocorridas no Nordeste
brasileiro, onde a sensação de acréscimo de calor, em função do aumento da umidade do ar,
exige que os ambientes permaneçam ventilados, “sendo utilíssimo, nas edificações em altura.”
Figura 10 – Croqui de peitoril ventilado.
Fonte: http://www.vitruvius.com.br/arquitextos/arq012/arq012_03.asp
Holanda (1976) chama também atenção para uma situação que merece cuidados e
providências:
75
Retomemos a lição de Le Corbusier e protejamos as aberturas externas com
projeções e quebras-sol, para que, abrigadas e sombreadas, possam permanecer
abertas. Estudemos cuidadosamente a insolação das fachadas, identificando os
caminhos do sol sobre nossas cidades durante o ano, para desenharmos proteções
eficientes; proteções que, além de sombrearem as fachadas, permitam a renovação
de ar dos ambientes, mesmo durante chuvas pesadas. Evitemos as desprotegidas
fachadas envidraçadas, em cujos interiores tudo desbota e onde só se pode
permanecer com as cortinas fechadas isolado do exterior. (p.23)
É imprescindível a utilização das cartas solares, para poder, com segurança, proteger
as devidas fachadas com eficácia, visando o conforto térmico, visual, lumínico e
conseqüentemente, a eficiência energética.
2.7 SUSTENTABILIDADE E EFICIÊNCIA ENERGÉTICA
A atual situação energética do mundo neste momento exige mudanças. A possível
falência dos recursos naturais, alerta a humanidade para a necessidade de uma ação
sustentável. Capra (2003) destaca que “a medida que o nosso novo século se desdobra, um
dos nossos maiores desafios é o de construir e manter comunidades sustentáveis”. O termo
comunidade sustentável foi definido pela primeira vez em 1980, por Lester Brown, como
sendo aquela “capaz de satisfazer às próprias necessidades sem reduzir as oportunidades das
gerações futuras”.
Em 1987, a apreensão mundial com relação aos danos causados ao meio ambiente e
seus reflexos sociais e econômicos, revelou-se no Relatório Brundtland, elaborado pela
Comissão Mundial sobre Meio Ambiente e Desenvolvimento, à pedido da organização das
Nações Unidas, preocupada em definir estratégias de ação, visando a obter um
desenvolvimento sustentável como a saída para a crise ambiental.
O desenvolvimento sustentável entendido como aquele “que atende às necessidades do
presente, sem comprometer a capacidade das futuras gerações de atender às próprias
necessidades”, destaca três componentes fundamentais: proteção ambiental, crescimento
76
econômico e eqüidade social, reconhecendo a necessidade de mudanças tanto na área
tecnológica como na social, a fim de que se possa “alcançar eqüidade social e crescimento
sustentável” (MOUSINHO, 2003).
Dentro do contexto da proteção ambiental, uma das questões básicas a considerar, para
que se possa atingir o padrão de crescimento sustentável, é a energética, em face do impacto
que tem sobre o meio ambiente.
No Brasil, essa questão passou a ser discutida com maior ênfase, a partir da criação,
em 1985, do Programa de Combate ao Desperdício de Energia Elétrica – PROCEL, criado
com a finalidade de promover o combate ao desperdício e estimular o uso eficiente e racional
da energia elétrica na oferta e no uso final, contribuindo, dessa forma, para a melhoria da
qualidade dos serviços, reduzindo, assim, os impactos ambientais e proporcionando maiores
benefícios às comunidades e ao meio ambiente (LAMBERTS et al, 1996).
Atualmente, no Brasil, a questão energética assume feição cada vez mais preocupante.
A industrialização, o aumento da população nas cidades, associado ao crescimento da
economia e melhoria das condições sociais têm determinado uma demanda de energia cada
vez mais acentuada, sem que o sistema de geração a acompanhe, de modo que já começa a
apresentar sinais de falência, como ficou evidente, por exemplo, nos apagões ocorridos no ano
de 2001, que impuseram um programa, estabelecido nacionalmente, de redução do consumo
de energia elétrica.
Segundo dados do Ministério de Minas e Energia (MME) o consumo nacional de energia
elétrica nas edificações representa 42% do consumo total de energia utilizada ( LAMBERTS et
al, 1996). Os usos que dependem diretamente do projeto arquitetônico são: iluminação, ar
condicionado e aquecimento de água. Lamberts et al (1996) enfatizam que o conjunto do
edifício, visto como uma “máquina”, pode apresentar, ou não, um funcionamento satisfatório,
dependendo da “consciência global ao projetar e operar”.
77
Mascaró; Mascaró (1992) em suas pesquisas constataram que:
20% a 30% da energia consumida seriam suficientes para o funcionamento da
edificação; 30% a 50% da energia consumida são desperdiçados por falta de
controles adequados da instalação, por falta de manutenção e também por mau uso;
25% a 45% da energia são consumidos indevidamente por má orientação da
edificação e por desenho inadequado de suas fachadas, principalmente.
Em um país tropical como o Brasil, a luz natural é abundante praticamente durante o
ano inteiro, em boa parte do dia, dependendo do lugar, a ventilação, uma constante. Diante de
tal fato, deve ser considerado um imperativo o aproveitamento dos recursos naturais nos
projetos, de forma equilibrada, para que se possa construir um meio ambiente edificado
sustentável. A tônica deve ser maximizar o uso da iluminação e ventilação naturais e
minimizar o consumo de energia elétrica.
A energia elétrica, hoje, é considerada indispensável à vida humana. E, dentre os seus
consumidores, o setor residencial foi o que mais cresceu nos últimos anos. A arquitetura,
nesse contexto apresenta-se com a grande responsável pelo uso racional da energia nas
edificações.
Mascaro; Mascaró (1992) ressaltam que a crise não é só energética, mas também
cultural, devendo ser vista como positiva, uma vez que “oferece a oportunidade de atuar a
partir de uma profunda revisão crítica de uma cultura de habitar e construir, que contêm em si,
tendências objetivamente aberrantes”.
A Arquitetura Internacional importada de maneira irresponsável, sem adaptações ao
clima e ao local, é uma das grandes responsáveis pelo alto consumo energético na construção,
pois seus edifícios dependem, para o seu bom funcionamento, da iluminação e climatização
artificiais.
Dessa forma, a arquitetura deve sentir-se obrigada a buscar novos caminhos, novos
paradigmas que possam refletir as necessidades de um povo de forma sustentável,
considerando a interação entre indivíduo, sociedade e meio ambiente.
78
Surge, então, como “poupadora de energia” a Arquitetura Bioclimática, uma
arquitetura comprometida com o meio ambiente, uma arquitetura com possibilidade de criar
ambientes artificiais, relacionando-se equilibradamente com a natureza (MASCARÓ;
MASCARÓ, 1992).
A finalidade é obter o máximo conforto com o mínimo consumo de energia elétrica
possível, daí a necessidade de introduzir o parâmetro energia na problemática do projeto,
desde o momento inicial da sua concepção. Surge então, um novo e estimulante campo de
busca estética e experimentações formais. (MASCARÓ; MASCARÓ, 1992).
A adequação do padrão arquitetônico ao clima e ao local onde se insere a edificação é
o caminho que exige menor investimento e proporciona uma das maiores economias de
energia. (MACIEL; LAMBERTS, 2003). Dados da ELETROBRAS (1999) demonstram que
o consumo de energia pode ser reduzido em prédios já existentes (retrofit) em
aproximadamente 30% através de medidas específicas capazes de reduzir o seu consumo, ao
tempo em que afirma que a economia de edifícios já projetados dentro do conceito de
eficiência energética pode chegar a 50%.
Vários estudiosos da arquitetura bioclimática destacam a importância de duas
estratégias fundamentais para que se possa promover o conforto térmico e a eficiência
energética, em climas quente e úmido: ventilação natural e sombreamento.
A preocupação com a redução do consumo de energia elétrica não é só do Brasil,
como também, do mundo, onde iniciativas de fomento nesse sentido junto a projetistas e
promotores imobiliários vêm crescendo. Em Portugal, por exemplo, foi criado um concurso
para eleger os melhores exemplos de edifícios construídos lá, entre 2000 e 2003, na área da
eficiência energética e dos edifícios bioclimáticos. O prêmio (Prêmio DGE 2003- Eficiência
Energética em Edifícios) visou a concepção de edifícios com alto grau de eficiência, quer em
nível da envolvente, e de soluções passivas, bem como dos sistemas energéticos,
79
incentivando, assim, "a criação de um parque edificado sustentado”. (GONÇALVES et al,
2005).
O Brasil, que tem 87% de sua energia proveniente de hidrelétricas, já foi vítima da
crise energética em 2001, citado anteriormente, e ainda corre riscos quanto ao
abastecimento satisfatório de energia, já que ainda depende de mais investimento
no setor e não só de mais chuvas regulares. Segundo o CBIEE, a APINE, a
ABRADE, a ABRACEEL e a ABCE- todos órgãos relacionados à produção,
distribuição, comércio e investimentos em energia elétrica- para permitir um
crescimento de 3,5% ao ano e gerar empregos são necessários nos próximos anos
20 bilhões anuais em investimentos no setor elétrico. (SOUZA et al, 2005)
A dimensão do problema energético avolumou-se de tal maneira que em agosto de
2006, a CEAL (Companhia Energética de Alagoas), órgão responsável pelo fornecimento de
energia, lançou o programa de Eficiência Energética no Interior de Alagoas, “com o objetivo
de orientar e capacitar os gestores públicos de prefeituras municipais quanto à necessidade de
otimizar os recursos energéticos, diminuir o desperdício e controlar o consumo em empresas
públicas como escolas, hospitais, postos de saúde”, etc. A perspectiva da CEAL é poder
economizar 30% no consumo de energia nos prédios públicos. (CALHEIROS, 2006). O
programa prevê, também, a substituição de equipamentos existentes de alto consumo, tais
como, geladeiras, lâmpadas, fiação e etc. por equipamentos de baixo consumo energético.
Pesquisas já realizadas na área, confirmam a importância dessa iniciativa, pois, Dilonardo et
al (2005), em conclusão surpreendente aos estudos por eles efetuados afirmam que
“equipamentos eficientes, mais do que fachadas eficientes ou controle do ar são um fator
determinante na redução da fatura energética” dos edifícios.
Rabi (2005) ressalta que, em face da iminência de um novo colapso energético,
qualquer iniciativa que venha poupar os recursos energéticos é bem vinda e louvável. A sua
vez, Souza et al (2005) afirmam ser a arquitetura responsável pelo uso racional da energia das
edificações através “do aprofundamento dos conhecimentos relativos à adaptação climática do
edifício e a interferência do urbano na eficiência energética do mesmo. A interação entre
clima e o desenho urbano tem caráter fundamental no consumo de energia das edificações”,
80
pois, as fontes de energia não- renováveis estão cada vez mais caras, gerando motivos, além
dos ambientais, também econômicos e políticos para alternativas sustentáveis de geração de
energia”.
Lippiatt (1998) afirma que a construção civil é o setor da atividade humana que mais
demanda energia e recursos naturais, em torno de 40 a 50% respectivamente (apud
LAMBERTS; TAVARES, 2005). Esse fato justifica o crescimento de estudos sobre o
consumo energético nas edificações na medida da necessidade dos países, no mundo inteiro, a
fim de estabelecerem as condições de sustentabilidade ambiental neste setor.
Os elementos que concorrem para a determinação da necessidade energética de um
edifício são múltiplos e com variadas interdependências. O sistema edifício-instalação de
climatização interage com o ambiente que o circunda e com as exigências e os hábitos de
quem o utiliza. As exigências e os costumes ou hábitos do usuário são muito diversos,
imprevisíveis e contrastantes com os objetivos da poupança energética. Portanto, para
avaliação do comportamento econômico-energético de uma solução arquitetônica é
indispensável o conhecimento da qualidade térmica e das características construtivas do
edifício, “sua localização climática, o nível de conforto exigido no seu interior e a quantidade
de horas por dia que ele será utilizado” (MASCARÓ; MASCARÓ, 1992).
Diante da afirmação atual de alerta de que os recursos naturais são finitos, é
imprescindível que os projetos visem ao conforto ambiental atrelado à redução do consumo
energético. O conforto ambiental deve ser entendido como uma das prioridades, na medida
em que exige que sejam adotadas diretrizes bioclimáticas como procedimento fundamental.
Diretrizes bioclimáticas são propostas gerais que norteiam as decisões de projeto, gerando
soluções eficientes do ponto de vista energético, buscando de maneira eficiente a interrelação
entre a escolha do sítio, a utilização de materiais de construção adequados, a orientação e
81
eficiência das aberturas, o estudo da ventilação e da insolação, dos ganhos e perdas térmicas,
do microclima e do macroclima, do impacto ambiental, da vegetação e dos aspectos culturais.
Enfim, a energia é de vital importância, pois, proporciona “serviços essenciais” à
sobrevivência humana. A Comissão Mundial sobre Meio Ambiente e Desenvolvimento
afirma que “O desenvolvimento futuro depende indubitavelmente de que se disponha de
energia por muito tempo, em quantidades cada vez maiores e de fontes seguras, confiáveis e
adequadas ao meio ambiente” (NOSSO FUTURO COMUM, 1991, p.186).
Daí, a justificativa para tantos estudos e investimentos em pesquisas nas áreas de
conforto térmico e eficiência energética em busca de um futuro sustentável. Tal fato é
comprovado nos grandes Encontros Nacionais sobre Conforto no Ambiente Construído,
ENCACs.
82
3. METODOLOGIA
Como declarado anteriormente, tomou-se como objeto deste estudo um edifício
residencial multifamiliar, considerando-se as suas condições de conforto térmico e de
eficiência energética, em face de suas características arquitetônicas, notadamente sua planta,
orientação topográfica e localização. Os caminhos percorridos serão a seguir descritos.
Inicialmente, a pesquisa exigiu o apoio do referencial teórico, exposto nos capítulos
anteriores, em que foram abordadas as principais questões necessárias à compreensão do
tema. Para tanto levou-se a efeito: levantamento especulativo sobre conforto térmico,
estratégias para climatização natural, comportamento térmico de edificações, princípios
bioclimáticos para a concepção de projeto e exigências de conforto térmico da região em
estudo, Maceió – AL, bem como sobre eficiência energética.
Esta pesquisa buscou a atualização e consolidação de conhecimentos relativos ao seu
objeto-tema, através do registro e discussão sistemática dos resultados de investigações mais
recentes efetivadas por pesquisadores de reconhecidos valor e competência.
Para o desdobramento deste estudo foi necessária a caracterização do clima da cidade
de Maceió, considerando médias anuais de temperatura do ar, umidade relativa do ar e
precipitação pluviométricas, dados esses, citados em publicações recentes, e tendo como base
as Normais Climatológicas de 1961- 90.
Com a finalidade de obter um resultado significativo e relevante a partir do estudo de
caso, optou-se por selecionar uma área no bairro da ponta Verde, em Maceió – AL, em face
de que sua intensa verticalização, constitui circunstância preocupante em razão, justamente,
de sua influência sobre a ventilação natural, principal estratégia de refrigeração passiva para
climas quentes e úmidos. A partir de uma análise das características tipológicas e construtivas
da área escolhida, elegeu-se uma determinada edificação para objeto desta avaliação.
83
O exemplar arquitetônico foi selecionado por apresentar situações distintas na mesma
planta baixa, com apartamentos orientados ao nascente e ao poente, o que, presumidamente,
ofereceria condições para uma avaliação comparativa de conforto térmico e do consumo
energético em razão dessas orientações geográficas.
Na estimativa qualitativa dessa edificação residencial vertical multifamiliar empregou-
se os procedimentos metodológicos proposto em Corbella & Yannas (2003), levando em
consideração os parâmetros de avaliação a saber: localização e implantação, forma do prédio
e lay out interno, condições térmicas e consumo de energia.
A análise quantitativa foi efetuada através de medições da temperatura do ar “in loco”
com o auxilio de data-loggers portáteis (HBO 8 da ONSET Computer Corporation).
Figura 11 – Aparelho de medição Hobo utilizado nas medições.
O monitoramento idealizado previa, de início, a análise em quatro apartamentos por
andar, sendo dois nascentes e dois poentes, somando um total de doze habitações a serem
avaliadas, assim distribuídas: quatro no primeiro pavimento, quatro no pavimento
intermediário e quatro no último andar, totalizando 48 ambientes, considerando-se dois por
apartamento. Entretanto, foi necessário um redimensionamento do objeto de estudo,
reduzindo-o a duas unidades por andar, mercê da indisponibilidade de equipamentos
84
suficientes para medições, porém, sendo um nascente e um poente. Um dormitório e a sala de
estar/jantar, foram os ambientes selecionados por apartamento; A medição interna da
temperatura do ar foi efetuada a partir do dia 27 de fevereiro de 2007 às 22:00 hs até o dia 27
de março de 2007 às 20:00 hs, e os dados externos baseados nos registros existentes na
Estação Metereológica do Aeroporto Internacional Zumbi dos Palmares, localizado no
município de Rio Largo -Al, a aproximadamente 190m acima do nível do mar. (ver anexo I)
Com base nesses elementos, foram analisados comparativamente os apartamentos
quanto às condições de conforto térmico e a eficiência energética resultante.
A avaliação térmica desenvolveu-se através de estudos de insolação e ventilação, da
análise dos sistemas de fechamentos opacos e transparentes e dos tipos de proteção aos raios
solares existentes, do estudo da tipologia, do sistema construtivo e da distribuição dos espaços
internos.
Considerando, a afirmativa de Souza et al (2005) de que resultados encontrados em
pesquisas revelam que, além da estrutura urbana e da temperatura, o perfil do usuário também
exerce forte influência sobre o consumo energético, foi aplicado um questionário em cada
apartamento analisado com a finalidade de obter as seguintes informações: a) número de
habitantes por unidade habitacional, b) consumo de energia elétrica,c) equipamentos básicos
utilizados na unidade habitacional. Atendendo recomendações de Lamberts e Dencker (2005),
foram acrescentados à pesquisa dados sobre idade, peso, altura, atividade diária, condições de
saúde, período de maior permanência na habitação, entre outros, e valorizando, ainda, as
entrevistas com o objetivo de coletar informações a respeito das preferências térmicas,
sensações de conforto e satisfação ou não com as condições construtivas das edificações.
Parece evidente que a pesquisa de campo constitui um elemento de grande
significação para complementar os resultados obtidos através dos métodos qualitativos com
os quantitativos, formando, assim, um conjunto capaz de dar maior consistência à própria
85
pesquisa em si, que, “quanto mais enriquecida em termos de dados e relatos, melhor”,
conforme recomenda Cavalcante (2000).
Porém, a pesquisa de campo é extremamente complexa. As pessoas, hoje, estão
sempre muito apressadas, estão sempre muito ocupadas. O contato com elas era sempre à
noite depois das 20:00 hs. Cada apartamento recebeu um diário com a finalidade de que toda e
qualquer alteração naqueles ambientes avaliados fossem registrados, como por exemplo,
aberturas de portas e janelas, mudança no tempo, ligar ou desligar equipamentos como ar
condicionado, ventilador, etc. Contudo, nenhum diário foi devolvido, e apenas dois
questionários foram respondidos por apartamento (ver apêndice 9), e, com um agravante, uma
mesma pessoa respondendo os dois.
A pretensão era avaliar os apartamentos considerando sua situação em relação à
orientação (nascente e poente), assim como sua localização no edifício levando-se em conta
que os apartamentos situados no primeiro andar sofrem influência do pilotis, os do piso
intermediário, e os do último pavimento por receberem interferência da coberta. Entretanto,
esses últimos não puderam ser analisados, em função da recusa de permissão por parte dos
moradores, que deram respostas do tipo “se essa pesquisa não vai melhorar o MEU
apartamento, não me interessa”, ainda, “MEU apartamento não é laboratório para ninguém”,
impedindo que fossem ou não comprovadas suposições que afirmam a interferência da
coberta, uma área que recebe uma grande insolação durante o dia, sobre o último pavimento.
Frente a essas dificuldades, o monitoramento aconteceu em dois apartamentos por
andar, sendo um nascente e um poente, somando um total de quatro habitações avaliadas, dois
no primeiro pavimento e dois no intermediário, no caso, 5º andar. Os ambientes averiguados
por apartamento foram: a suíte e a sala de estar/jantar. (ver fig. 12).
86
Apartºs avaliados
no 1º pavt.º
Apartºs avaliados no
5º pavt.º
Ambientes que
foram avaliados.
N
Figura 12 – Apartamentos e ambientes que foram avaliados.
3.1 A REGIÃO DE ESTUDO: CARACTERÍSTICAS E CONDIÇÕES
MICROCLIMÁTICAS DO BAIRRO DA PONTA VERDE.
Maceió, capital de Alagoas, conhecida como o “Paraíso das águas”, cidade abençoada
por tantas belezas naturais, encontra-se às margens do Oceano Atlântico (ver fig. 13), do
complexo lagunar Mundaú-Manguaba e é cortada por vários riachos. Situada entre a latitude
9°39’57” Sul e longitude 35°44’07” Oeste, apresenta um clima tropical quente e úmido.
Maceió constitui um bom exemplo da constância de nível térmico que caracteriza o litoral do
Nordeste brasileiro, com temperatura média anual de 25,4° C, variação anual de 3,4° C entre
os valores médios mensais das temperaturas médias de 26,7° C em fevereiro e 23,7°C em
julho (máximas médias de 30,2°C e mínima média 21,1°C), e uma alta umidade relativa
média (78%). Está sob influência alternada dos ventos alísios de Sudeste, mais freqüentes (de
velocidade fraca a moderada) e os ventos de retorno do Nordeste nos meses mais quentes
(janeiro, fevereiro e março). O valor médio mensal da velocidade de vento é de 2,8m/s,
87
podendo chegar a valores absolutos mais intensos de 10m/s na direção Nordeste. A
pluviosidade média anual é de 1654mm, com meses mais chuvosos de abril a julho (dados do
Instituto Nacional de Meteorologia, INMET, 1961-1990).
Figura 13 – Mapa de Alagoas
Fonte: IBGE, 2007
Segundo estimativas do IBGE - Instituto Brasileiro de Geografia e Estatística (2000),
Maceió abrange uma área urbana de 191,79 Km², com população de 668.000 habitantes e
densidade demográfica de 4.144,33 hab/Km². .
Com uma topografia definida basicamente pela planície litorânea, parte baixa da
cidade, as encostas e o Tabuleiro, parte alta, apresenta um relevo modesto que não ultrapassa
300 metros em relação ao nível do mar. Fica evidente que não só a altitude, como também o
entorno, atuam de forma direta sobre a temperatura e a umidade relativa do ar, fazendo com
que surjam microclimas diferenciados, os quais, na maioria das vezes, não podem ser
facilmente modificados .
Em um clima quente e úmido, como é o caso de Maceió, a estratégia mais adequada
para obtenção de melhores condições de conforto térmico é maximizar a ventilação, o
88
sombreamento e controlar o consumo de energia. Acrescente-se a isso, que a forma do relevo,
a baixa densidade de ocupação do solo, a alta permeabilidade do solo, a alta porosidade da
estrutura urbana e as áreas verdes contribuem como fatores preponderantes para o bom
desempenho bioclimático da área.
A partir de janeiro de 2000, Maceió passou a ter oficialmente 50 bairros, sendo o
Benedito Bentes o maior em área territorial. Ao analisar o mapa do município de Maceió (Fig.
14) observa-se os vários bairros que a compõe, têm suas características próprias, em relação
ao uso do solo, ventilação, arborização, etc. Porém, de um modo geral é importante
maximizar a ventilação e controlar o ganho de energia tanto no espaço urbano como nas
edificações.
Figura 14 – Mapa dos bairros de Maceió com destaque para o bairro da Ponta Verde (em vermelho)
Fonte: SMCCU, 2007
89
Para evitar situações como as do centro da cidade, o qual se encontra, hoje, com
grande concentração de massa edificada, ruas estreitas com intenso tráfego de veículos,
construções feitas sem recuos, formando grandes “paredões” que barram a circulação dos
ventos e com um agravante: pouca área verde e muita pavimentação, o Plano Diretor
(MACEIÓ, 2005) já reestruturado, estabelece índices como taxa de ocupação, recuos, gabarito
definindo altura das edificações, densidade etc., todos eles visando o desenvolvimento
saudável do local.
A cidade de Maceió apresenta, atualmente, junto a um crescimento horizontal, um
adensamento no sentido vertical, principalmente em alguns bairros litorâneos, como Ponta
Verde (ver fig. 15) e Jatiúca. Essa expansão tem ocorrido de forma contínua e desordenada,
alterando não só a forma urbana, como também o comportamento térmico dos espaços
microclimáticos do ambiente urbano. Barbirato et al (2003) constatam que, pela falta de um
planejamento urbano eficiente e de políticas de fiscalização mais rígidas, as áreas verdes da
cidade estão em degradação, principalmente as situadas nas encostas, vales e grotas, bem
assim os jardins residenciais, praças, parques urbanos e canteiros centrais. Outros fatores
como a pressão do mercado imobiliário, que defende o aumento das áreas impermeabilizadas
em detrimento da vegetação urbana e os assentamentos ilegais existentes nas áreas de
encostas e fundo de grotas, são apontados como prejudiciais ao ambiente urbano.
Figura 15 – Bairro de Ponta Verde - Maceió/AL
Fonte: Gazeta de Alagoas, 2004
90
A influência da área urbana sobre a temperatura é bastante significativa. Daí a
importância da preservação dos espaços arborizados, pois as áreas verdes protegem da
radiação solar, aumentam a umidade do ar, diminuem a poluição do ar, direcionam os ventos
adequadamente, criando, assim, verdadeiros filtros, que amenizam o clima dentro da estrutura
urbana. Além disso, a presença da vegetação tem implicações termodinâmicas que repercutem
decisivamente no desempenho energético da cidade.
De um modo geral, a estratégia mais indicada para se obter conforto térmico em
Maceió é através da ventilação e do sombreamento. Do quadrante Leste (SE e NE) vem a
ventilação mais freqüente, sendo que o vento Nordeste sopra nos meses mais quentes
(novembro a fevereiro) e o vento Sudeste nos demais meses do ano. Os bairros da Pajuçara,
Ponta Verde, Jatiúca, Cruz das Almas, encontram-se hoje adensados, com pouca vegetação e
muita pavimentação. São bairros litorâneos onde o predomínio do uso do solo é o residencial
com presença de alguns serviços comerciais, como galerias, mini-shoppings, supermercados,
escolas, clínicas, etc. As construções são em sua maioria térreas, porém, como já foi dito, uma
intensa verticalização está ocorrendo principalmente em Ponta Verde e Jatiúca. Essa
realidade é preocupante, pois, são áreas de grande ventilação que precisam ser porosas a fim
de canalizar ventos para o restante da cidade. Estudos desenvolvidos em espaços públicos na
Ponta Verde detectaram pontos críticos em relação ao conforto térmico por estar a sotavento
da área bastante verticalizada.
Não só os espaços públicos, praças, ruas e avenidas, como também os recuos dos
edifícios são fatores importantes para a circulação dos ventos na cidade. Essas vias devem ser
arborizadas a fim de amenizar o microclima local. Tal fato foi comprovado, através de uma
análise feita na avenida Fernandes Lima onde vários microclimas foram identificados ao
longo de sua extensão, comprovando a relação existente entre a morfologia urbana e os efeitos
conseqüentes na temperatura e umidade do ar (BARBIRATO et al, 2003).
91
Essa mesma situação foi constatada em outras ruas e avenidas analisadas pelo Grupo
de Estudos em Conforto Ambiental - GECA, que pesquisa o clima urbano de Maceió. Ruas e
avenidas do Centro, Stella Maris e Ponta Verde, comprovaram que as temperaturas do ar mais
elevadas e menores umidades relativas do ar estão presentes (a) nos espaços de maior taxa de
ocupação, pelo fato de as massas edificadas absorverem e armazenarem calor; (b) em recintos
desprovidos de vegetação, que constitui elemento, modificador em escala microclimática.
Não só a vegetação, mas também a presença de massas d’água constituem aspecto
relevante no comportamento climático de áreas urbanas. Como foi visto, Maceió encontra-se
entre duas grandes massas d’água, a lagoa e o oceano, que apresentam um efeito
termorregulador conforme a maior ou menor proximidade delas reduzindo, assim, as
amplitudes térmicas diárias.
Com base nessa pesquisa constatou-se que os recintos urbanos que margeiam o
Oceano Atlântico e a lagoa Mundaú, apresentam maiores temperaturas durante o período
vespertino e noturno, ocasionado pela baixa amplitude térmica, e que os pontos de cotas
topográficas elevadas, localizadas nos tabuleiros apresentaram maiores variações nos valores
das temperaturas diárias em comparação com os recintos localizados na planície litorânea.
É imprescindível que diretrizes sejam adotadas a fim de evitar que os espaços naturais
dêem lugar a áreas construídas, acarretando desconforto e prejuízo à população local. É
preciso evitar o fenômeno chamado “ilha de calor”, que de todas as modificações climáticas
produzidas pela cidade é a mais evidente e estudada. É conseqüência direta do aumento de
rugosidade da superfície da terra, da redução na difusão do calor no meio urbano, dos baixos
índices de evaporação, da poluição do ar e do calor gerado pelas atividades humanas.
Geralmente, esse fenômeno coincide com o que ocorre nos centro densificados das cidades,
em face da sua conformação urbana. Necessário se faz incrementar a ventilação natural e a
arborização, pois, já foi comprovada a inexistência da ilha de calor nas áreas providas de
92
vegetação. Com base nas pesquisas efetuadas em Maceió constatou-se que a sua área urbana
está sujeita ao desenvolvimento de “ilha de calor”.
Barbirato et al. (2003) observaram a partir de pesquisas de campo que “os recintos
urbanos climaticamente mais favoráveis em Maceió estão localizados em áreas residenciais,
com áreas verdes de dimensões significativas e bem arborizadas, em regiões elevadas da
cidade e com reduzido índice de verticalização. Os pontos termicamente desfavoráveis foram
observados nas áreas de uso comercial ou misto, com pouca ou nenhuma presença de
vegetação, em cotas baixas, com tráfego intenso de veículos e de pedestres, aliado ao alto
índice de verticalização” (p. 723).
Algumas medidas podem ser tomadas no sentido de viabilizar melhorias dos
microclimas locais. Sabe-se que a morfologia urbana pode amenizar o clima resultando em
conforto térmico através do arranjo urbano, ou seja, lotes mais largos, dispersos, esparsos e
porosos, juntamente com a configuração das ruas paralelas à direção do vento dominante,
fazendo com os ventos possam fluir livremente para as demais vias e edificações.
3.1.1 ÁREA DE ESTUDO
O objeto de estudo deste trabalho está situado no bairro da Ponta Verde (fig. 16),
localizado a sudeste da cidade de Maceió, o qual oficialmente tem o seu perímetro assim
delimitado pela Prefeitura local:
Do ponto inicial segue pela rua Dep. José Lages. Continua pela travessa Hélio
Pradines ate a rua Prefeito Abdon Arroxelas prolongando-a até a margem do oceano
Atlântico, na Praia de Ponta Verde. Segue pela orla marítima até encontrar o
prolongamento da Rua Engenheiro Demócrito S. Barroca até encontrar a Rua
Engenheiro Mário de Gusmão. Segue pela mesma até a rua José G. Pereira do
Carmo. Daí segue a rua Durval Guimarães. Segue por esta até encontrar a Travessa
Senador Firmino Vasconcelos. Continua pela mesma até encontrar a rua Soldado
Eduardo dos Santos. Daí segue pela mesma até o ponto inicial, o seu encontro com a
rua Deputado José Lages. (CAVALCANTE, 2000)
93
Figura 16 – Bairro da Ponta Verde – Maceió/AL
Fonte: SOUZA, 2006
O bairro surgiu de um aglomerado de sítios de plantio de coqueiros, transformando-se
em reduto das moradias de classe média, média alta e alta sociedade. Processo similar que
aconteceu à maioria dos bairros litorâneos do Brasil, em função da paisagem litorânea.
(NORMANDE, 2000 apud CAVALCANTE, 2000).
Na década de 1960, com a implantação de indústria, potencialmente poluente, a
Salgema, no litoral Sul, o crescimento da cidade se deu no sentido contrário, para o Norte.
Este fato fez com que o bairro da Ponta Verde atraísse maior número de moradores e passasse
“a ser alvo da especulação imobiliária mais intensa da cidade, inclusive sendo o local de
maior construção de edificações multifamiliares (prédios de apartamentos)”.
(CAVALCANTE, 2000)
O bairro hoje apresenta uso misto, ou seja residencial e comercial, com grande
concentração de equipamentos para lazer, como restaurantes, barzinhos e boates.
Cavalcante (2000) continua e reforça a também vocação turística do bairro, através da
alta concentração de hotéis de luxo e pequenas pousadas. Na década de 80, com a explosão
94
do turismo o estado de Alagoas foi projetado nacional e internacionalmente como o “paraíso
das águas”.
“O bairro da Ponta Verde passou então a ser produto vendido internacionalmente cujo
valor agregado é a tranqüilidade paradisíaca (praias belas e limpas) associada ao ideal de
‘modernidade’ e conforto. Hoje é um dos bairros de maior concentração demográfica e de
profunda especulação imobiliária.” (CAVALCANTE, 2000).
O bairro realmente possui potencial turístico, porém, o caráter residencial ainda é o
mais forte, juntamente ao comércio e ao lazer. Em 2000, Cavalcante registrou em suas
pesquisas de uso e ocupação do solo 46% de residências unifamiliares, 19% de residências
multifamiliares e 35% demais usos. Souza (2006) levantou um total de 38% unifamiliares,
35% multifamiliares e 27% demais usos (ver gráficos 1 e 2).
Gráfico 1 – Porcentagens de uso e ocupação do solo no bairro da Ponta Verde no ano de 2000.
Fonte: CAVALCANTE, 2000
Gráfico 2 – Porcentagens de uso e ocupação do solo no bairro da Ponta Verde no ano de 2006.
Fonte: SOUZA, 2006
95
É preocupante a transformação rápida e progressiva desse bairro. Sua paisagem sofre
mutações a cada instante. Antigas residências, consideradas como vazios potenciais segundo
Lins (2004)
7
, são demolidas em fração de segundos, surgindo em seus lugares edifícios, na
sua grande maioria, residenciais multifamiliares.
Este processo de verticalização despertou uma grande polêmica urbana sobre o
gabarito dos edifícios, “qual seria a altura máxima ideal? Tal polêmica envolve diversos
segmentos da comunidade como técnicos da Prefeitura, construtores, arquitetos e em menor
grau a comunidade em si, a não ser por seus representantes eleitos” (CAVALCANTE, 2000,
p. 37).
Mascaro; Mascaró (1992) afirmam que a edificação em altura custa a seus usuários,
em média 30 a 40% a mais sobre o consumo energético individual para as alturas entre 12 e
15 pavimentos e à medida que a altura aumenta esse percentual crescerá proporcionalmente,
onerando não só o orçamento individual, mas também o orçamento nacional. Essa influência
da altura no consumo energético se deve aos equipamentos, em particular, aos elevadores e as
bombas de elevação de água.
“O código de edificações da cidade apresenta o seu zoneamento conforme o caráter
predominante (residencial, comercial, misto ou especial) e também apresenta coeficientes de
aproveitamento máximo do lotes, bem como limitações do gabarito dos prédios”
(CAVALCANTE, 2000).
fim de contrabalançar a limitação relativa ao número de pavimentos, os
empreendedores imobiliários tentam obter o maior número possível de unidades
habitacionais por andar. Tal comportamento tem induzido projetistas a comprometer
a qualidade do conforto ambiental nas edificações, uma vez que são forçados a optar
por orientações desfavoráveis aos ventos dominantes em algumas unidades
habitacionais, o que vem de encontro à intenção inicial dos legisladores, que seria a
de melhor aproveitar os recursos oferecidos pela ventilação natural.
(BITTENCOURT et al, 1997, apud LEÃO p.72
)
7
Regina Dulce Lins, professora da Faculdade de Arquitetura e Urbanismo (FAU) da Universidade Federal de Alagoas (UFAL) em
intervenção feita num seminário na UFAL, 2004.
96
O objeto de estudo desta pesquisa é um retrato dessa situação, aproveitamento máximo
da lâmina do pavimento tipo em função de um lucro financeiro por parte do investidor, em
detrimento do conforto térmico dos moradores, e de suas possíveis conseqüências, o aumento
energético.
3.1.2 O OBJETO DE ESTUDO
Toledo (2003) afirma que:
A escolha da forma e proporções do edifício, da orientação das fachadas e do
sombreamento das aberturas de iluminação e ventilação irá influenciar diretamente
no desempenho térmico do edifício. O conhecimento dos efeitos dessas escolhas, na
composição da carga térmica de resfriamento do edifício, pode levar a resultados
úteis para a concepção de projetos de edifícios mais eficientes quanto ao consumo
de energia operante e, conseqüentemente, poderá possibilitar melhores padrões de
conforto térmico.
Com fundamento nessa afirmação, o objeto de estudo será analisado com a finalidade
de se chegar a conclusões capazes de nos permitir oferecer uma contribuição sobre os
requisitos que devem ser atendidos para se ter um ambiente construído sustentável.
Constitui objeto de estudo o edifício residencial multifamiliar denominado Antilhas,
situado no bairro da Ponta Verde, na Av. Dep. José Lages, nº 1225, na cidade de Maceió-AL.
O edifício está implantado em um terreno que mede 28,00m de frente, 58,30m em sua
lateral direita, 57,70m em sua lateral esquerda e aproximadamente 28,00m de fundo,
apresentando solução de planta baixa de forma retangular. (fig. 17). Conforme foi dito
anteriormente, essa forma é considerada ideal para edificações em clima quente e úmido,
desde que tenham suas maiores fachadas orientadas no sentido Norte – Sul (Olgyay, 1998;
Toledo, 2003; Mascaró e Mascaró, 1992). No caso desse edifício em estudo, a forma
escolhida está correta, contudo, a orientação é justamente o contrário da recomendada, uma
vez que suas maiores fachadas estão voltadas para Leste e Oeste. (fig. 18, 21 e 22).
97
R. De
p
. José La
j
es
R. Hélio Pradines
R. Mário Pradines
R. Sarg. Alberto M.
Costa
Figura 17 – Mapa de situação da edificação em estudo
Fonte: Google, 2008
Figura 18 – Fachada principal voltada para a rua Dep. José Lajes (orientação N).
O edifício compõe-se de 11 pavimentos (ver fig. 18), sendo um de pilotis, um
mezanino e nove pavimentos-tipo. O de pilotis compreende estar e hall social, hall de serviço,
garagem, e outros apoios de serviço. No mezanino ficam o salão de festas, de jogos e play
ground. O apartamento tipo varia entre 70,00 m² e 73,00 m², apresentam três setores distintos:
Av. Capitão
Marinho Falcão
N
98
social, íntimo e o de serviço. Compõe o social, a sala de estar, jantar e a varanda. O íntimo,
dois quartos, um banheiro e a suíte. O serviço, a cozinha e a área de serviço. (ver figuras 19 e
20).
N
Setor Social Setor Íntimo Setor Serviço
Figura 19 – Planta baixa da edificação em estudo com esquema de setores.
99
Quarto
Quarto
Suíte
Suíte
Coz/ A. Serv
Coz/ A. Serv
Quarto
Quarto
S.Estar
S.Jantar
S.Estar
S.Jantar
Varanda
Varanda
Varanda
Varanda
Figura 20 – Planta baixa
pavtº tipo
Edifício Antilhas
Fo
nte: V2 Construções, 2006
N
S.Estar
S.Jantar
S.Estar
S.Jantar
Coz/ A. Serv
Coz/ A. Serv
Quarto
Quarto
Quarto
Quarto
Suíte
Suíte
Hall
100
Cada laje de piso dos pavimentos-tipo acolhe oito apartamentos, apresentando
soluções simétricas, tanto em relação à planta baixa, como também, às fachadas. A adoção
desse partido arquitetônico teve como resultado que uma parte das unidades habitacionais tem
suas fachadas voltadas para o nascente e outras para o poente, de modo que, em decorrência
dessas situações, os primeiros são favorecidos e os segundos desfavorecidos, sob o aspecto
térmico.
Com efeito, as unidades voltadas para o nascente se beneficiam do fato de que
recebem toda a ventilação dominante, pois, como se sabe, vem do quadrante Leste.
Diferentemente, os apartamentos cujas fachadas estão orientadas para o poente, praticamente
não recebem ventilação direta, talvez captem alguma através da abertura existente na cozinha
(ver fig. 20). Por outro lado, quanto à carga térmica solar recebida, não há diferença
significativa entre os apartamentos voltados para o nascente e para o poente, senão quanto aos
horários. Os do nascente recebem a incidência dos raios do sol durante toda manhã, e os do
poente, toda a tarde. Tal situação tem influência significativa em relação à eficiência
energética. O apartamento nascente, como foi visto, embora aqueça durante toda a manhã, em
função da ventilação constante, começa a resfriar à tarde e ao chegar à noite suas paredes já se
encontram com temperaturas mais amenas, auxiliando o conforto térmico dos usuários. Os do
poente, entretanto, por não receberem uma ventilação efetiva, transmitem para dentro da
edificação todo o calor recebido, tornando-os desconfortáveis e dependentes da climatização
artificial, ou seja, do ar condicionado.
O sistema construtivo adotado consistiu basicamente em estrutura de concreto armado
e alvenaria de vedação em blocos cerâmicos. Externamente é revestido com cerâmica, 10 x 10
cm, nas cores: mostarda, telha, branco e preto. Os fechamentos transparentes são vedados com
esquadrias de alumínio anodizado preto e vidro fumê. O comportamento da envolvente e sua
influência em relação ao conforto térmico e a eficiência energética será avaliado in loco
101
através de medições, das propriedades dos materiais utilizados e da percepção dos usuários,
através das entrevistas. (ver figuras 21 e 22).
Figura 21 – Fachadas Leste e Norte.
Figura 22 – Fachadas Oeste e Sul.
102
4. RESULTADOS E DISCUSSÕES
“O conforto térmico no interior das edificações depende de aspectos como
insolação, ventos dominantes e características do entorno, além do posicionamento
do edifício no lote, tipo de fachada, espessura de paredes, dimensão das aberturas e
materiais empregados. O sistema de ar condicionado é recurso complementar que,
quando bem planejado, ajuda a garantir o bem-estar com custos reduzidos de
operação e manutenção” (Revista Projeto nº 297, 2004, p. 100)
Com base nessa assertiva, os resultados da pesquisa efetuada no Edifício Antilhas, são
os relatados a seguir.
4.1 QUANTO AO ENTORNO:
Quanto ao entorno, a situação atual da edificação estudada, ainda é bastante
confortável, pois não existem barreiras, ou seja, construções altas que possam desviar a
trajetória dos ventos. Ao contrário, ele próprio se transformou em obstáculo para o vento que
percorria a Av. Capitão Marinho Falcão, segundo informações de moradores (ver figura 17).
Do seu lado esquerdo (nascente), existe um prédio residencial bastante recuado, composto de
térreo e mais três pavimentos, que, pelo seu médio porte, constitui fator favorável à ventilação
do edifício. Do lado direito (poente), encontra-se um posto de gasolina, situação não muito
interessante, pelo fato de, além de não protegê-lo da incidência solar, reflete parte da radiação
incidente sobre suas telhas, principalmente, aos apartamentos do primeiro piso. (ver figuras
23, 24 e 25).
103
Fi
g
ura 23
–
Entorno lateral direito. Fi
g
ura 24
–
Entorno lateral es
q
uerdo.
Figura 25 – Entorno.
Presença de árvores, próximas ao edifício, casas térreas ao seu redor, traduzem pontos
positivos, e reforçam a situação confortável. Mascaró; Mascaró (2002) afirmam que a
vegetação, devido às suas características físicas e morfológicas, funciona como um
termoregulador microclimático, ideal para ser utilizado no clima em estudo. Barbirato et al
(2005) registram em seus estudos a redução em até 3,4ºC da média térmica em praças com o
uso da vegetação para sombreamento, e afirmam que tal estratégia bioclimática diminui o
desconforto térmico urbano nesse tipo de clima. Contudo, sua área externa do edifício,
inclusive, o pilotis, é na sua maior parte impermeabilizada, com pequenas áreas verdes (ver
fig. 18). Com relação às edificações vizinhas, tanto a da esquerda quanto a da direita, a
impermeabilização do solo é total.
104
4.2 QUANTO AO REVESTIMENTO E AO SISTEMA CONSTRUTIVO
Segundo pesquisas desenvolvidas pela Light (2000)
8
juntamente com o Procel et al, “a
maior espessura das paredes externas das edificações garante um isolamento térmico mais
eficaz, como é observado no interior das construções antigas”, sugerindo o uso de tijolos
deitados na parede externa. Ainda com base nos testes, em relação à absorção de calor:
“verificou-se que a escolha da cor nos revestimentos é mais importante que o tipo
do material aplicado. Sendo assim, a opção por cores claras nas fachadas reduz
sensivelmente o calor no interior da construção. Já no piso de varandas e terraços,
não é indicado o uso da cor branca, pois, o seu alto nível de reflexão acaba
direcionando a radiação solar para as paredes, o que acarreta no aumento da
temperatura interna. Neste caso, o ideal é a utilização de bege claro ou argila”.
(LIGHT, 2000, p.1)
No entanto, tem-se que essa importância da cor se refere a primeira fase do processo
de transmissão do calor, não podendo desconsiderar as características do material quanto a
parcela absorvida.
Com base nas características dos materiais o edifício objeto deste estudo foi projetado
sem nenhuma preocupação térmica: paredes singelas, presença do preto no revestimento
externo, plantas baixas rebatidas e nenhum elemento externo de proteção nas fachadas,
principalmente na Oeste.
Internamente suas paredes são pintadas com tinta PVA látex com massa corrida, e nas
áreas molhadas cerâmica 10x10 cm, na cor branca. Externamente, revestido com cerâmica
10x10 cm, nas cores branco, preto, mostarda e telha. Suas fachadas foram trabalhadas com
faixas largas que variam de cores, formando um jogo interessante do ponto de vista estético, a
8
Projeto Pioneiro, uso eficiente de energia em novas edificações, desenvolvido pela LIGHT, CONSTRUTORA PRISMA, CEPEL e
PROCEL, voltado para área da construção civil de edifícios residenciais.
105
saber: a) apartamento 107, mostarda, preto e telha; b) apartamento 506, branco, preto e telha;
c) apartamento 102, branco, mostarda e preto; d) apartamento 503, branco e preto. (ver fig. 26
e 27). O piso das varandas, segundo a assertiva acima, representa um agravante: cerâmica
30x30 cm, na cor branca.
Figura 26 – Detalhe de cores dos apartamentos analisados na fachada Oeste.
Figura 27 – Detalhe de cores dos apartamentos analisados na fachada Leste.
É relevante anotar que quando comparados entre si, os apartamentos que apresentam
melhores resultados são os que têm em sua composição uma boa parcela do revestimento
branco, sabe-se que reflete com muita propriedade. Vale ressaltar, ainda, que dois desses
apartamentos (102 e 506) não recebem o calor liberado pelas cobertas vizinhas, fato que se
106
repete com os dois (107 e 503). O apartamento 107 absorve do posto de gasolina e o 503 do
edifício vizinho.
Na composição entre cheios e vazios, predominam os cheios e com um agravante, as
aberturas são todas de alumínio anodizado preto do tipo correr com vidro fumê, acarretando
uma diminuição de 50% do vão para ventilação e em função do tipo do vidro, redução
também da iluminação natural. (ver fig. 28).
Figura 28 – Detalhe dos vazios.
4.3 Quanto à ventilação:
Bittencourt (2005)
9
ressalta ser a ventilação natural uma tecnologia possível de ser
amplamente utilizada, e reforça que, infelizmente, o vento não segue placas nem setas
determinadas pelos projetistas, ao contrário, todo o seu movimento provém de diferenças de
temperaturas ou diferenças de pressão (BITTENCOURT e CÂNDIDO, 2005). Conforme
anotado antes, segundo estudos desenvolvidos para a cidade de Maceió por Bittencourt ; Lima
(1983) o predomínio dos ventos vem do quadrante Leste. O gráfico da figura 29 reforça a
informação. Nordeste, nos meses mais quentes, o Sudeste com freqüência regular durante
todo o ano e o Leste presente também durante o ano, porém, com intensidade maior nos
9
Palestra proferida pelo professor doutor Leonardo Bittencout na Universidade Federal de Alagoas, no dia 07/06/05 às 14:00 hs.
107
meses mais quentes. Confirmando o Leste como situação favorável e o Oeste, totalmente
desfavorável à captação dos ventos naturais. Tal informação também foi comprovada pelo
Comando da Aeronáutica através do sumário climatológico mensal (ver anexo 4) dos meses
de fevereiro e março de 2007, período real das medições internas na edificação estudada, o
qual identifica presença constante dos ventos Sudeste e Nordeste, com pequenos períodos de
calmaria. A figura 29 mostra a rosa dos ventos para a cidade de Maceió.
Figura 29 – Rosa dos ventos para a cidade de Maceió.
Fonte: Gráfico gerado a partir do software SOL-AR 5.0 - (LAMBERTS, MACIEL, ONO, 2005) apud CÂNDIDO, 2006.
No caso em estudo, com o entorno favorável, recuos laterais razoáveis, e edificação
vizinha bastante recuada e de médio porte, praticamente não existem barreiras para captação
da ventilação natural dominante pela fachada leste, (ver figura 21). A área externa do edifício
é bem ventilada, portanto confortável.
É pacífico que o planejamento da ventilação de uma edificação deve considerar o
aproveitamento máximo dos ventos dominantes por meio das aberturas externas que
apresentam duas funções em relação à circulação do ar: captação e exaustão. O ingresso do
fluxo do ar se dá através das aberturas de captação, as quais devem estar sempre voltadas para
o quadrante dos ventos dominantes. No edifício em estudo, as aberturas de entrada no
apartamento nascente, são constituídas pela porta da varanda, por janelas nos quartos e janela
108
alta no banheiro, ambas sem bandeiras, recurso, esse, interessante para o clima em questão.
As aberturas de circulação que favorecem o fluxo no interior do apartamento são em geral, as
portas internas, as quais são responsáveis pelo cruzamento do vento dentro das unidades
residenciais, em direção às aberturas de saídas, localizadas no setor de serviço. No
apartamento Leste as aberturas de entrada, estão situadas de forma favorável à captação dos
ventos dominantes. O fluxo do ar no interior da unidade residencial analisada se dá através de
ventilação cruzada entre as aberturas internas, na sua maioria, portas, ocasionando a
diminuição da velocidade do ar, e conseqüentemente o comprometimento da ventilação no
interior do apartamento. (ver figura 30).
N
Ventos fortes Ventos médios Ventos fracos
Figura 30 – Fluxo de ar através da edificação estudada.
No apartamento poente, as aberturas externas (portas e janelas dos quartos) são saídas
de ar, enquanto a entrada está restrita à janela da área de serviço, salvo quando a porta de
entrada do apartamento está aberta (ver figura 30). Observando o projeto, percebe-se essa
tentativa de captação da ventilação para o apartamento poente através da área de serviço,
porém o fluxo é pequeno, pois as aberturas tanto da circulação como as do serviço são
109
fechadas com esquadrias do tipo correr, as quais possibilitam o aproveitamento de apenas
50% do ar que incide sobre ela. A ocorrência de chuva constitui fator agravante, pois, todas
essas entradas de vento precisam ser fechadas para evitar que a circulação seja molhada e se
torne escorregadia, havendo inclusive registro de acidentes em decorrência disto. Esse fato é
reforçado por Bittencourt e Cândido (2005) como “um dos aspectos mais problemáticos no
uso da ventilação natural” que “é a penetração de chuvas nos ambientes construídos,
provocada pelas chamadas ‘chuvas de vento” (p.43). Esse problema, contudo, pode ser
resolvido através de proteção às aberturas. Foi ressaltado por um dos moradores entrevistados
que o vizinho do seu apartamento, poente, ficava muito agradecido quando ele (o morador)
deixava a porta do seu apartamento nascente aberta, porém é evidente que tal solução não é
eficaz, pois, para se obter um pouco de conforto, cria-se uma dependência entre apartamentos,
gera-se um desconforto, perde-se a privacidade, portanto, trata-se de uma medida paliativa e
pouco salutar.
Quanto às aberturas, os apartamentos nascentes e poentes, por apresentarem uma
mesma tipologia de plantas, rebatidas, são iguais em tamanho e localização em relação aos
ambientes em que estão inseridas, porém, com respostas ao conforto térmico e à eficiência
energética completamente diferente em razão das orientações distintas.
As aberturas nas salas representam 26,55% do vão, nos quartos 11,66%, nos banheiros
13,33%, na cozinha e área de serviço 18,48%. O Código de Arquitetura e Urbanismo da
Cidade de Maceió não apresenta tabelas ou regras pré-estabelecidas em relação aos vãos de
iluminação e ventilação, o que é determinado apenas pela competência e a responsabilidade
aos profissionais que assinam o projeto. No prédio em estudo, em um total de 309,56 m²
(cheios e vazios) de área construída de fachada Leste ou Oeste, pois 116,39 m² são de
aberturas (vazios) enquanto 193,17 m² representam os cheios, resultando num percentual de
62,4% de cheios contra 38% de vazios. Essa proporção seria razoável se não fosse um
110
agravante: as esquadrias externas (portas e janelas), como já foi dito, são todas do tipo correr,
só abrem 50% do vão, donde o percentual para entrada de ar cai para 19%, tornando a
proporção entre cheios e vazios, insuficiente. Além disso, apenas as aberturas das salas são
protegidas; as demais estão expostas diretamente à radiação solar. Sabe-se que, para
proporcionar altas taxas de ventilação, as janelas em regiões quentes e úmidas devem ser
amplas e sombreadas (BITTENCOURT; CÂNDIDO, 2005, p.29).
Das respostas dos moradores ao questionário aplicado constatou-se que algumas áreas
do edifício foram consideradas agradáveis do ponto de vista climático: a recepção, salão de
jogos e salão de festas. A recepção localizada no térreo, sem barreiras para captação da
ventilação natural e a sua área de estar situada num corredor de vento, entre duas portas, (ver
figura 31) confirmam a importância da entrada e saída do ar e seu cruzamento. O salão de
festas e o salão de jogos estão no mezanino, também completamente abertos à ventilação
natural. O salão de festas apresenta situação ainda mais favorável que o salão de jogos, por se
encontrar bastante recuado em relação à lâmina do edifício, funcionando como um amplo
beiral, protegido da chuva e do sol, (ver figura 32). A participação do pilotis e do mezanino
nesse projeto é salutar, pois, favorece a circulação do vento na área urbana.
N
Figura 31 – Fluxo do ar na recepção.
111
Figura 32 – Fluxo do ar no pilotis.
A importância da ventilação é percebida pelos condôminos, pois, quando questionados
sobre a adequação do prédio ao clima, a maioria identificou como requisito fundamental a
ventilação. O inquilino do apartamento 102 é um exemplo, Sr. Rodrigo Rocha respondeu que
“quando está ventando, sim” seu apartamento e o edifício são bem resolvidos climaticamente.
Os moradores dos apartamentos do poente identificam como as áreas bem resolvidas do
prédio, as bem ventiladas e, diferentemente, consideram seus apartamentos “quentes, mas
muito quentes” (moradora do 506, Paola Alice Pereira Bandeira).
4.4 QUANTO À INSOLAÇÃO:
O Edifício Antilhas, está construído, conforme já foi visto, ao longo do eixo Norte-Sul
com suas maiores fachadas voltadas para Leste e Oeste (ver figura 33). Com o auxílio das
Cartas Solares, que são diagramas de projeção do percurso do sol ao longo do ano, e nas
diversas horas do dia, num plano horizontal, foram analisadas as incidências do sol nas
fachadas Leste e Oeste, (ver apêndice 14).
112
Fachada Leste Fachada Oeste
Figura 33 – Esquema da localização das fachadas.
Como já mencionado, o edifício apresenta um entorno livre de influências de
construções vizinhas. Em razão disto, a carta solar revela que a fachada Leste recebe sol da
manhã durante todo o ano até às 12h (ver tabela 7), e a fachada Oeste durante toda à tarde, a
partir das 12h, também durante o ano todo (ver tabela 7). Esse estudo das Cartas Solares foi
confirmado através do programa computacional TropFac 2. (CABÚS, 2007).
Tabela 7 – Insolação direta mediante estudos para a latitude 10º Sul
Orientação Data
Período de Insolação (h) Tempo (h)
Leste
22/06 – Solstício de Inverno 6:17 – 12:00 5:43
21/03 e 24/09 – Equinócio de
Outono e Equinócio de Primavera
6:00 – 12:00 6:00
22/12 – Solstício de verão 5:43 – 12:00 6:16
Sala
Leste
22/06 – Solstício de Inverno 6:24 – 7:38 1:14
21/03 e 24/09 – Equinócio de
Outono e Equinócio de Primavera
6:00 – 7:20 1:20
22/12 – Solstício de verão 5:36 – 7:05 1:29
Suíte
Leste
22/06 – Solstício de Inverno 6:24 – 11:13 4:49
21/03 e 24/09 – Equinócio de
Outono e Equinócio de Primavera
6:00 – 11:10 5:10
22/12 – Solstício de verão 5:36 – 11:07 5:31
Oeste
22/06 – Solstício de Inverno 12:00 – 17:43 5:43
21/03 e 24/09 – Equinócio de
Outono e Equinócio de Primavera
12:00 – 18:00 6:00
22/12 – Solstício de verão 12:00 – 18:17 6:17
Sala
Oeste
22/06 – Solstício de Inverno 16:21 – 17:36 1:15
21/03 e 24/09 – Equinócio de
Outono e Equinócio de Primavera
16:40 – 18:00 1:20
22/12 – Solstício de verão 16:55 – 18:24 1:29
Suíte
Oeste
22/06 – Solstício de Inverno 12:42 – 17:36 4:44
21/03 e 24/09 – Equinócio de
Outono e Equinócio de Primavera
12:48 – 18:00 5:12
22/12 – Solstício de verão 12:50 – 18:24 5:34
N
113
O sol incide sobre as fachadas Leste e Oeste durante todo o ano, porém de acordo com
os períodos, há variação da posição do sol, não só em função da hora do dia, como também da
data. No solstício de inverno, por exemplo, apresenta um desvio para o lado Norte, já no
solstício de verão, o desvio se dá para o lado Sul e “nos equinócios, o sol vem quase segundo
o plano normal à fachada” (Frota, 2004, p.78).
Em relação à carga térmica recebida há igualdade entre os lados (nascente e poente); a
diferença que se constata resulta de que o lado Leste consegue resfriar em função da presença
quase que constante da ventilação natural e o Oeste não, como anotado antes. Observando-se
a tabela 7, constata-se o uso nesse projeto de um elemento eficiente: a varanda, que, em
relação aos ganhos térmicos, é de fundamental importância, uma vez que reduz o tempo de
exposição e de incidência aos raios solares nas salas, tanto do Leste como do Oeste,
apresentando uma diferença de aproximadamente 4 horas a mais de insolação nas suítes. (ver
tab. 7 e apêndices 10 a 15).
Com base nos questionários aplicados, os apartamentos do lado Leste apresentaram
respostas diferentes, quanto aos períodos considerados mais críticos em relação ao calor e ao
frio, tanto na sala quanto na suíte. Os moradores do 102 apontam como horários críticos
quanto ao calor na sala estar/ jantar das 11:00 às 16:00 h, e na suíte das 11:00 às 13:00h. Essa
diferença, apesar da proximidade entre os cômodos, pode ser explicado pelo revestimento,
pois a suíte apresenta uma boa parcela de branco; e ao frio, das 8:00 às 10:00h, na sala e na
suíte, das 8:00 às 11:00 e 16:00 às 18:00 h (eles se referiram aos dias de chuva ou inverno). Já
os moradores do 503 consideram por volta das 7:00h da manhã o horário crítico tanto na sala
como na suíte, e especificam que isso ocorre no verão. Os apartamentos do lado Oeste
apresentaram como horários críticos em relação ao calor das 14:00 às 16:30h, os moradores
do 107, e os do 506 indicam das 12:00 às 16:00h, tanto na sala como na suíte. Sabe-se que a
menor temperatura ocorre geralmente próximo ao nascer do sol, resultando de uma noite de
114
resfriamento e a mais alta no começo ou meio da tarde, enquanto o pico de radiação se dá ao
meio dia.
Ratificando o que foi dito anteriormente, os moradores das terminações 02 e 03, ou
seja, nascentes, consideram seus apartamentos agradáveis e bem ventilados, enquanto as
terminações 06 e 07, poentes, consideram muito quente, chegando a usar o adjetivo pejorativo
HORRÍVEL!
Conforme foi visto anteriormente, um dos fatores de agravamento da situação, quanto
à exposição dos raios solares, está relacionado ao revestimento externo, principalmente, ao
uso da cerâmica preta, com que o prédio é parcialmente revestido e que tem a característica de
absorver o calor recebido e transmiti-lo para dentro do ambiente. Situação semelhante ocorre
com as esquadrias externas com caixilho de alumínio anodizado preto e vidro fumê. A
moradora do apartamento 107 relatou que o perfil de alumínio da esquadria, o vidro e a
parede à noite ficam muito quentes, e acrescentou que se tocar nesse perfil “chega a se
queimar”. Isto ocorre mercê da grande radiação recebida durante o período da tarde e da
ausência da ventilação para refrescá-lo, isto associado à cor preta que absorve enquanto as
cores claras refletem, o calor.
Questionados sobre quais características poderiam ter maior influência sobre o
desconforto por calor, os usuários foram unânimes em afirmar como causas principais: a
incidência do sol nas janelas e paredes, além de pouca ventilação dentro do ambiente, mesmo
com as janelas abertas. As aberturas, conforme foi visto, se tornam insuficientes, em função
do tipo de esquadrias existentes, de correr, pois, só libera 50% do vão para passagem do
vento.
115
4.5 QUANTO AO DESEMPENHO TÉRMICO
Os gráficos a seguir mostram o comportamento da temperatura do ar interno dos
apartamentos estudados e da temperatura externa.
Gráfico 3 – Gráfico do comportamento das temperaturas das salas dos apartamentos estudados no primeiro
andar e da temperatura externa.
Gráfico 4 – Gráfico do comportamento das temperaturas das salas dos apartamentos estudados no quinto andar
e da temperatura externa.
Gráfico 5 – Gráfico do comportamento das temperaturas das suítes dos apartamentos do quinto andar e da
temperatura externa.
116
Gráfico 6 – Gráfico do comportamento das temperaturas dos apartamentos do oeste.
Gráfico 7 – Gráfico do comportamento das temperaturas dos apartamentos do leste.
De acordo com os objetivos a serem alcançados, foram feitas medições in loco a partir
do dia 27 de fevereiro de 2007 às 22:00hs até o dia 27 de março de 2007 às 20:00 hs. Os
aparelhos devidamente aferidos foram dispostos no estar/jantar e na suíte de cada apartamento
escolhido, porém dois dos aparelhos instalados nas suítes do primeiro pavimento (Leste e
Oeste) não registraram as medições de temperaturas desses ambientes, como também o da
sala Oeste do 5º andar só fez registro no período de 22:00h do dia 27 de fevereiro até às
16:00horas do dia 07 de março de 2007.
Os aparelhos foram dispostos a uma altura aproximada de 0,80m nas salas e 0,60m nas
suítes por serem alturas compatíveis com o uso desses ambientes, preservando-os contra a
incidência dos raios solares. (ver fig. 34, 35, 36 e 37).
117
N
As tabelas 1, 2 e 3 (ver apêndice 1, 2 e 3) e os gráficos 3, 4 e 5 apresentam os
registros das médias das temperaturas do ar obtidas durante o período das medições. Ao
observá-las constata-se um melhor desempenho térmico do Leste em relação ao Oeste,
chegando a exibir uma diferença de temperatura de até 1,9º às 21:00hs do dia 03/03/07 entre
as salas do 5º andar. Nas suítes percebe-se também um melhor desempenho do nascente.
Apesar de o aparelho de ar condicionado do apartamento 506 (oeste) ter capacidade maior
(7500 BTUs) a temperatura mínima registrada foi de 24ºC, enquanto a do 503 (leste) ( 5800
BTUs) foi de 20ºC. Esse fato é devido à inadequação da capacidade do aparelho de ar
Figura 34 - Localização dos hobos no
apartamento 107 (oeste).
Figura 35 - Localização dos hobos no
apartamento 102(leste).
F
a
igura 36 - Localização dos hobos no
partamento 102 (leste).
Figura 37 - Localização dos ho
apar
bos no
tamento 506 (oeste).
Figura 36 - Localização dos hobos no
apartamento 503 (leste).
Figura 37 - Localização dos hobos no
apartamento 506 (oeste).
118
condicionado, pois segundo o cálculo simplificado de carga térmica
10
, baseado na NBR 5410
(ver anexo 2), para esse caso deveria ser um de 9000 ou de 10000 BTU.
A temperatura do ar máxima absoluta registrada foi de 31,1ºC na sala do apartamento
Oeste, localizado no primeiro pavimento (aptº 107) nos dias: 06/03/07 às 17:00h, 07/03 às
16:00h e 17:00h e dia 18/03 às 17:00 h. Nas salas do Oeste, entre o primeiro e o quinto andar,
observou-se um melhor desempenho do quinto andar (ver gráfico 6). Esse fato pode ser
decorrente da proximidade da coberta do posto de gasolina que fica ao lado do edifício e
próximo desse apartamento, consequentemente esse calor é incorporado ao ambiente (ver fig.
38 e 39), ou ainda à menor velocidade dos ventos.
Figura 39 – Influência da coberta da edificação vizinha no
5º andar.
Figura 38 – Esquema da insolação refletida
pelo telhado do posto para os apartamentos do
poente.
A temperatura mais baixa encontrada entre as salas do nascente nos apartamentos
analisados (102 e 503) foi de 25,5ºC, no dia 09/03 às 21:00h, registrada no 102. Confrontando
10
Cálculo simplificado do fabricante Otimoar (www.otimoar. com.br, acessado em julho de 2008)
119
o desempenho térmico entre as salas do nascente (ver gráfico 7), chega-se à conclusão de que
o primeiro pavimento apresenta uma melhor resposta em relação ao quinto andar,
possivelmente em razão, nesse caso, dos seguintes fatores: a) a maior permanência dos
moradores em casa, e conseqüentemente, uma constante abertura das portas e janelas durante
o dia; b) a existência do pilotis, fazendo com que o primeiro pavimento tenha sua laje de piso
refrescada em razão da constante circulação do vento; c) proximidade da coberta do edifício
vizinho (ver fig. 39). No entanto, a circunstância do afastamento do apartamento em relação
ao solo, conseqüentemente, da zona mais úmida, aumenta as perdas por convecção pela base
conforme afirmam Corbella e Yannas (2003), que consideram ser essa, “uma solução acertada
para um clima tropical úmido”. (ver fig. 40 e 41)
Figura 40 – Pilotis favorecendo a circulação do ar.
Figura 41 – Esquema, em corte, da ventilação no pilotis.
120
O desempenho térmico entre os apartamentos do nascente, o primeiro e o quinto
andar, é bastante semelhante, dando uma margem para o primeiro pavimento de
aproximadamente 0,50ºC de diferença quando existente (ver gráfico7 e apêndice 7), ou seja,
apresenta um desempenho equilibrado.
Em relação às salas do poente, pode-se afirmar que o quinto andar apresentou melhor
desempenho, apesar do aparelho ter registrado apenas do dia 27/02 até o dia 07/03, variando
em aproximadamente 1.0º (ver gráfico 6 e apêndice 8). Acredita-se, que esse fato, decorra
como já foi citado, da proximidade da coberta do posto de gasolina com o apartamento 107,
apesar da ventilação quase que constante sob a laje, em função do pilotis e também da
composição do seu revestimento externo (preto α = 0.9, mostarda α = 0.6 e telha α = 0.7).
Esses dados comprovam as conclusões do estudo da insolação realizado, nos quais a
menor temperatura do ar registrada encontra-se no lado Leste, ou nas primeiras horas do dia
ou à noite quando o edifício já foi resfriado, pela presença quase que constante do vento, no
caso estudado. E a maior temperatura, valor máximo ocorreu na parte da tarde no lado Oeste,
após o pico da radiação solar que se dá por volta do meio dia, com um agravante: nesse
quadrante não se tem ventilação.
A temperatura do ar externa considerada, medida pela estação meteorológica de
referência, apresentou a máxima absoluta de 31,4ºC no dia 19/03 às 13:00 h e a mínima
absoluta de 20,2ºC no dia 02/03 às 4:00 h.
Em comparação com as temperaturas do ar externas, os apartamentos estudados, tanto
nascentes quanto poentes, apresentaram valores superiores, pelo fato de que as primeiras são
medições livres de qualquer interferência de entorno.
A partir da inserção dos dados observados de temperatura do ar das medições
realizadas foi possível gerar, através do programa Analysis Bio (UFSC/ECV/LABEEE,
121
2007), a carta bioclimática para os ambientes estudados com suas respectivas estratégias
bioclimáticas.
O gráfico 8 apresenta a carta bioclimática da sala do apartamento 107 (Oeste) do
edifício Antilhas, avaliado através das médias de temperaturas no período da medição (27 de
fevereiro a 27 de março) e a tabela 8 mostra as estratégias bioclimáticas, geradas pelo
programa.
10%
20%
30%
40%50%60%70%80%90%
0
5
10
15
20
25
30
0
5
10
15
20
25
30
0 5 10 15 20 25 30 35 40 45 50
TBS [°C]
TBU [°C]
U [g/kg]
UR [%]
UFSC - ECV - LabEEE - NPC
ZONAS:
1
1. Conforto
2
2. Ventilacao
3
3. Resfriamento Evaporativo
4
4. Alta Inércia Térmica p/ Resfr.
5
5. Ar Condicionado
6
6. Umidificação
7
7. Alta Inércia Térmica/Aquecimento Solar
8
8. Aquecimento Solar Passivo
9
9. Aquecimento Artificial
10
10.Ventilação/ Alta Inércia
11
11.Vent./Alta Inércia/Resf. Evap.
12
12.Alta Inércia/Resf. Evap.
Gráfico 8 – Carta bioclimática para a sala oeste do apto 107.
Fonte: AnalysisBio, 2007.
Tabela 8 – Estratégias bioclimáticas para a sala oeste: apto 107
Geral Conforto 12,7 %
Desconforto 87,3 %
Frio 0,111 %
Calor 87,2%
Calor
Ventilação 86,4 %
Alta inércia p/ resfr. 61,6 %
Resfr. Evap. 50,8 %
Ar condicionado 0,778 %
Frio
Alta inércia térmica/Aquec. Solar 0 %
Aquec. solar passivo 0 %
Aquec. Artificial 0,111 %
Umidificação 0 %
Sombreamento Porcentagem 99.8 %
Fonte: AnalysisBio, 2007
Com base na tabela 8 percebe-se que essa sala apresenta apenas 12,7% de conforto
térmico, registrando 87,3% de desconforto, sendo o calor o seu grande responsável (87,2%).
122
A estratégia bioclimática predominante é a Ventilação, necessária em 86,4% das horas do
ano, seguida por Alta Inércia para Resfriamento (61,6%), Resfriamento Evaporativo (50,8%)
e o Ar Condicionado (0,778%). O sombreamento das paredes desse edifício, juntamente com
suas aberturas, nesse caso, é recomendado em 99.8% das horas do ano. O grande problema
desse apartamento reside na inexistência de ventos oriundos do Oeste. No estudo apresentado
por Bittencourt e Lima (1988) há registro da incidência do vento Oeste e Sudoeste apenas no
mês de maio, no horário das 12:00 hs, com pequena intensidade. Como já foi observado, a
forma de captação da ventilação principal (Nordeste, Leste e Sudeste) nesse projeto é
deficitária.
O gráfico 9 apresenta a carta bioclimática da sala 102 (Leste). Avaliando esse gráfico,
observa-se um aumento considerável na área de conforto em relação à anterior: 28,4% de
conforto térmico contra 71,6% de desconforto. Esse desconforto continua sendo por calor
(71,4%). As estratégias são: Ventilação (71,4%), Alta Inércia para Resfriamento (67,6%),
Resfriamento Evaporativo (66,8%) e o Ar Condicionado (0%). O sombreamento permanece
recomendado em 99,8 % das horas do ano. (tabela 9)
10%
20%
30%
40%50%60%70%80%90%
0
5
10
15
20
25
30
0
5
10
15
20
25
30
0 5 10 15 20 25 30 35 40 45 50
TBS [°C]
TBU [°C]
U [g/kg]
UR [%]
UFSC - ECV - LabEEE - NPC
ZONAS:
1
1. Conforto
2
2. Ventilacao
3
3. Resfriamento Evaporativo
4
4. Alta Inércia Térmica p/ Resfr.
5
5. Ar Condicionado
6
6. Umidificação
7
7. Alta Inércia Térmica/ Aquecimento Solar
8
8. Aquecimento Solar Passivo
9
9. Aquecimento Artificial
10
10.Ventilação/ Alta Inércia
11
11.Vent./Alta Inércia/Resf. Evap.
12
12.Alta Inércia/Resf. Evap.
Gráfico 9 – Carta bioclimática para a sala leste do apto 102.
Fonte: AnalysisBio, 2008
123
Tabela 9 – Estratégias bioclimática para a sala leste: apto 102
Geral Conforto 28,4 %
Desconforto 71,6 %
Frio 0,111 %
Calor 71,4 %
Calor
Ventilação 71,4 %
Alta inércia p/ resfr. 67,6 %
Resfr. Evap. 66,8 %
Ar condicionado 0 %
Frio
Alta inércia térmica/Aquec. Solar 0 %
Aquec. solar passivo 0%
Aquec. Artificial 0,111 %
Umidificação 0 %
Sombreamento Porcentagem 99.8 %
Fonte: AnalysisBio, 2007
O gráfico 10 reproduz a carta bioclimática da sala do 503 (Leste). Analisando o
gráfico percebe-se uma diminuição na taxa de conforto (11,6%) de aproximadamente 16,8%
e consequentemente, aumento do desconforto (88,4%), apresentando como responsável o
calor. Suas estratégias são: Ventilação (87,8%), Alta Inércia para Resfriamento (75,1%) e
Resfriamento Evaporativo (74,1%). O sombreamento reafirma-se como peça importante,
responsável por 99,8 % das horas do ano. (tabela 10)
10%
20%
30%
40%50%60%70%80%90%
0
5
10
15
20
25
30
0
5
10
15
20
25
30
0 5 10 15 20 25 30 35 40 45 50
TBS [°C]
T
BU
[°C]
U [g/kg]
UR [%]
UFSC - ECV - LabEEE - NPC
ZONAS:
1
1. Conforto
2
2. Ventilacao
3
3. Resfriamento Evaporativo
4
4. Alta Inércia Térmica p/ Resfr.
5
5. Ar Condicionado
6
6. Umidificação
7
7. Alta Inércia Térmica/ Aquecimento Solar
8
8. Aquecimento Solar Passivo
9
9. Aquecimento Artificial
10
10.Ventilação/Alta Inércia
11
11.Vent./ Alta Inércia/Resf. Evap.
12
12.Alta Inércia/Resf. Evap.
Gráfico 10 – Carta bioclimática para a sala leste do apto 503.
Fonte: AnalysisBio, 2007
124
Tabela 10 – Estratégias bioclimáticas para a sala leste: apto 503
Geral Conforto 11,6 %
Desconforto 88,4 %
Frio 0,111 %
Calor 88,3 %
Calor
Ventilação 87,8 %
Alta inércia p/ resfr. 75,1 %
Resfr. Evap. 74,1 %
Ar condicionado 0 %
Frio
Alta inércia térmica/Aquec. Solar 0 %
Aquec. solar passivo 0,111 %
Aquec. Artificial 0 %
Umidificação 0 %
Sombreamento Porcentagem 99.8 %
Fonte: AnalysisBio, 2007
O gráfico 11 reproduz a carta bioclimática da suíte 503 Leste. Observa-se um aumento
considerável da taxa de conforto (52,9%) pelo uso frequente do ar condicionado.
10%
20%
30%
40%50%60%70%80%90%
0
5
10
15
20
25
30
0
5
10
15
20
25
30
0 5 10 15 20 25 30 35 40 45 50
TBS [°C]
T
BU
[
°
C
]
U [g/kg]
UR [%]
UFSC - ECV - LabEEE - NPC
ZONAS:
1
1. Conforto
2
2. Ventilacao
3
3. Resfriamento Evaporativo
4
4. Alta Inércia Térmica p/ Resfr.
5
5. Ar Condicionado
6
6. Umidificação
7
7. Alta Inércia Térmica/ Aquecimento Solar
8
8. Aquecimento Solar Passivo
9
9. Aquecimento Artificial
10
10.Ventilação/ Alta Inércia
11
11.Vent./ Alta Inércia/ Resf. Evap.
12
12.Alta Inércia/Resf. Evap.
Gráfico 11 – Carta bioclimática para a suíte leste do apto 503.
Fonte: AnalysisBio, 2008
Tabela 11 – Estratégias bioclimáticas para a suíte leste: apto 503
Geral Conforto 52,9 %
Desconforto 47,1 %
Frio 0 %
Calor 47 %
Calor
Ventilação 46,4 %
Alta inércia p/ resfr. 39 %
Resfr. Evap. 39 %
Ar condicionado 0,556 %
Frio
Alta inércia térmica/Aquec. solar 0 %
Aquec. solar passivo 0 %
Aquec. Artificial 0,111 %
Umidificação 0 %
Sombreamento Porcentagem 99.8 %
Fonte: AnalysisBio, 2008
125
O gráfico 12 apresenta a carta bioclimática da sala do apartamento 506 (Oeste).
Conforto 4,29 % e desconforto 95,7 %. Continua o calor (95,3 %) sendo o principal motivo
do desconforto. Em resposta a esta carta bioclimática surgem estratégias, tais como:
Ventilação, 92,7%; Alta Inércia para Resfriamento, 76,4% e Resfriamento Evaporativo,
69,1%. O sombreamento aparece em 99,1 %. (tabela 12).
10%
20%
30%
40%50%60%70%80%90%
0
5
10
15
20
25
30
0
5
10
15
20
25
30
0 5 10 15 20 25 30 35 40 45 50
TBS [°C]
TB
U
[°
C
]
U [g/kg]
UR [%]
UFSC - ECV - LabEEE - NPC
ZONAS:
1
1. Conforto
2
2. Ventilacao
3
3. Resfriamento Evaporativo
4
4. Alta Inércia Térmica p/ Resfr.
5
5. Ar Condicionado
6
6. Umidificação
7
7. Alta Inércia Térmica/ Aquecimento Solar
8
8. Aquecimento Solar Passivo
9
9. Aquecimento Artificial
10
10.Ventilação/Alta Inércia
11
11.Vent./ Alta Inércia/ Resf. Evap.
12
12.Alta Inércia/Resf. Evap.
Gráfico 12 – Carta bioclimática para a sala oeste do apto 506.
Fonte: AnalysisBio, 2007
Tabela 12 – Estratégias bioclimáticas para a sala oeste: apto 506
Geral Conforto 4,29 %
Desconforto 95,7 %
Frio 0 %
Calor 95,3 %
Calor
Ventilação 92,7 %
Alta inércia p/ resfr. 76,4 %
Resfr. Evap. 69,1 %
Ar condicionado 2,58 %
Frio
Alta inércia térmica/Aquec. Solar 0 %
Aquec. solar passivo 0 %
Aquec. Artificial 0,429 %
Umidificação 0 %
Sombreamento Porcentagem 99.1 %
Fonte: AnalysisBio, 2007
O gráfico 13 reproduz a carta bioclimática da suíte 506 Oeste. Em relação à sala do
506 Oeste apresenta um saldo positivo de 24,3% tanto em relação ao conforto quanto ao
desconforto.
126
Em todas as tabelas o resfriamento evaporativo aparece como estratégia a ser
considerada, porém, pelo fato de apresentarem valores de umidade relativa média alta, não é
recomendável o uso do resfriamento direto, uma vez que poderia aumentar o desconforto pelo
excesso de umidade do ar. Contudo, essa estratégia pode contribuir de forma salutar para o
resfriamento, desde que seja através do uso da vegetação.
10%
20%
30%
40%50%60%70%80%90%
0
5
10
15
20
25
30
0
5
10
15
20
25
30
0 5 10 15 20 25 30 35 40 45 50
TBS [°C]
T
B
U [°C]
U [g/kg]
UR [%]
UFSC - ECV - LabEEE - NPC
ZONAS:
1
1. Conforto
2
2. Ventilacao
3
3. Resfriamento Evaporativo
4
4. Alta Inércia Térmica p/ Resfr.
5
5. Ar Condicionado
6
6. Umidificação
7
7. Alta Inércia Térmica/ Aquecimento Solar
8
8. Aquecimento Solar Passivo
9
9. Aquecimento Artificial
10
10.Ventilação/ Alta Inércia
11
11.Vent./Alta Inércia/Resf. Evap.
12
12.Alta Inércia/Resf. Evap.
Gráfico 13 – Carta bioclimática para a suíte oeste do apto 506.
Fonte: AnalysisBio, 2008
Tabela 13 – Estratégias bioclimáticas para a suíte oeste: apto 506
Geral Conforto 28,6 %
Desconforto 71,4 %
Frio 0,111 %
Calor 71,3 %
Calor
Ventilação 70,4 %
Alta inércia p/ resfr. 53,3 %
Resfr. Evap. 45,3 %
Ar condicionado 0,889 %
Frio
Alta inércia térmica/Aquec. solar 0 %
Aquec. solar passivo 0 %
Aquec. Artificial 0,111 %
Umidificação 0 %
Sombreamento Porcentagem 99.8 %
Fonte: AnalysisBio, 2008
Analisando os resultados encontrados, observa-se tanto no nascente quanto no poente,
altos níveis de desconforto. Entretanto, através da pesquisa in loco, sem sombra de dúvidas, o
127
nascente é altamente superior em qualidade térmica, consequentemente, superior nas
condições de bem-estar ofertadas aos seus moradores.
O primeiro andar do Leste, apresentou um desempenho superior ao do quinto andar.
Tal fato pode ser devido, como já foi observado, pela presença do pilotis, pela maior
permanência dos moradores durante o dia, talvez pela composição das cores da fachada e
ainda por estar livre de barreira em relação à ventilação e de influências de calor emitido.
Entre os do Oeste, o resultado não confirma a avaliação anterior, pois, apresenta o
primeiro piso como sendo superior, inclusive ao do quinto andar Leste. Fato curioso, uma vez
que suas temperaturas são sempre superiores. Talvez, seja a influência da umidade relativa,
que é considerada para a execução do gráfico. Porém, ambos são altamente sacrificados
em relação aos do Leste (quadrante abundante de ventilação), pois, como visto, a ventilação é
a grande responsável por sanar crucial problema de projeto para um clima tropical e úmido,
que é o CALOR.
4. 6 QUANTO À UMIDADE RELATIVA
Os gráficos 14, 15 e 16 apresentam a relação das médias das umidades relativas do ar
encontradas nas medições internas comparadas com as externas, estas fornecidas pela estação
de referência cuja área é bastante livre e sem barreiras. Observou-se que os valores das
médias das umidades relativas internas permaneceram sempre menores que as externas.
128
Gráfico 14 – Gráfico relacional entre as umidades dos apartamentos e a externa.
Gráfico 15 – Gráfico relacional entre as umidades dos apartamentos e a externa.
Gráfico 16 – Gráfico relacional entre as umidades dos apartamentos e a externa.
129
Os gráficos apontam uma aproximação entre as umidades relativas do lado Leste com
o Oeste. A umidade relativa demonstra o grau de saturação de água no ar (%), de modo que
“É fortemente influenciada pela temperatura do ar, sendo inversamente proporcional a esta”
(BARBIRATO et al, 2007, p.33).
Contudo, a umidade relativa não pode ser avaliada isoladamente, pois alto índice de
umidade relativa, ao que parece, pode não alterar o conforto humano, quando presente o fluxo
de ar no ambiente e a temperatura efetiva estiver dentro das condições exigidas para obtenção
do conforto (Bittencourt e Candido, 2005). O problema existe quando não há renovação de ar,
gerando o aparecimento de mofo, porém tal problema não foi citado por qualquer dos
condôminos entrevistados, até porque onde se tem pouco fluxo de ar, o que ocorre no poente,
ela apresenta-se menor que o estabelecido para o aparecimento do bolor, Bittencourt e
Cândido (2005) citam níveis acima de 80%.
4. 7 QUANTO À SENSAÇÃO TÉRMICA HUMANA
Os índices de desconforto humano podem ser avaliados pela sensação de temperatura
que o corpo humano sente e que é com freqüência afetada por vários fatores; os mais
significativos são: temperatura do ar, umidade relativa, vento e radiação solar. Existe um
avaliador do conforto humano para o verão baseado em condições de temperatura e umidade
(ITU, índice de temperatura e umidade)
11
, assim expressado:
ITU = T- 0.55 (1 – UR ) ( T-14 )
onde, T é a temperatura em graus Celsius
UR é a umidade relativa dada em fração decimal.
11
Notas de Aula- Metodologia Básica da Universide Federal do Paraná, prof.ª Alice Marlene Grimm.
130
Valores de ITU acima de 25 indicam que a maioria das pessoas sentirá desconforto,
entre 15 e 20 são aceitos como confortáveis.
Então, tomando-se como exemplo, o dia 06 de março de 2007 às 17:00 hs no
apartamento 107 (Oeste), onde a temperatura registrada foi de 31,1 ºC (maior temp. absoluta)
e a Umidade Relativa 56,9 % (ver anexo 8), tem-se um resultado de grande desconforto.
Buscando a mesma data e o mesmo horário no apartamento 102 (Leste), obtém-se, uma
situação de pequeno desconforto.
Os resultados abaixo através dos cálculos confirmam as situações favoráveis dos
apartamentos nascentes:
Apartamento 107 (oeste):
ITU = T – 0.55 (1-UR) (T- 14)
ITU = 31.1 – 0.55 (1 – 0.57) (31.1 – 14)
ITU = 31.1 – 0.55 x 0.43 x 17.1
ITU = 31.1 – 4.04 = 27.1
Apartamento 102 (leste):
ITU = 28.3 – 0.55 (1 – 0.64) (28.3 - 14)
ITU = 28.3 – 0.55 x 0.36 x 14.3
ITU = 28.3 – 2.83 = 25.5
Apartamento 506 (oeste):
ITU = 29.9 – 0.55 ( 1- 0.62) ( 29.9 – 14)
ITU = 29.9 – 0.55 x 0.38 x 15.9
ITU = 29.9 – 3.32 = 26.6
Apartamento 503 (leste):
ITU = 28.7 – 0.55 (1- 0.65) ( 28.7 – 14)
131
ITU = 28.7 – 0.55 x 0.35 x 14.7
ITU = 28.7 - 2.83 = 25.9
Este resultado também confirma a sequência do melhor desempenho entre os
apartamentos e os andares, ou seja: 102; 503; 506 e por fim, o 107.
Calculando-se com a menor temperatura absoluta do ar , encontrada no apartamento
102, no dia 09 de março às 21:00 hs, tem-se o seguinte resultado:
Apartamento 102:
ITU = 25.6 – 0.55 (1 – 0,73) (25.6 – 14)
ITU = 25.6 – 0.55 x 0.27 x 11.6
ITU = 25.6 – 1.72 = 23.9
Apartamento 107:
ITU = 26.7 – 0.55 (1- 0.71) (26.7 – 14)
ITU = 26.7 – 0.55 x 0.29 x 12.7
ITU = 26.7 – 2.03 = 24.7
Apartamento 503:
ITU = 26.3 – 0.55 (1- 0.73) (26.3 – 14)
ITU = 26.3 – 0.55 x 0.27 x 12.3
ITU = 26.3 – 1.83 = 24.5
Apartamento 506: não se tem registro desse dia.
Bittencourt e Candido (2005) apoiado em Bedford (1964) afirmam que
A variabilidade e duração, por curtos períodos de tempo, de condições
desconfortáveis, parece não constituir um sério distúrbio para a maioria das
pessoas, pois os seres têm um sistema fisiológico flexível que preserva, por um
certo período de tempo, uma resposta constante a despeito da mudança de ambiente
(p.12).
132
Esse fator foi anotado, na pesquisa de campo. As pessoas que habitam o lado
privilegiado em relação ao vento, o nascente, apesar de constatarem que durante a pesquisa o
tempo na cidade estava quente, consideraram seus apartamentos confortáveis. Quanto aos
moradores do poente, o desconforto é percebido e sentido a todo o momento. Todos, no
entanto, reconhecem os fatores que podem ter maior influencia sobre o problema do
desconforto: a incidência direta do sol nas paredes e janelas, pouca ventilação dentro dos
ambientes, mesmo com as janelas abertas.
Apenas dois dos entrevistados (nascente) não vêem no desconforto térmico uma
maneira de afetar o seu humor; os demais concordam e afirmam que sim, principalmente os
moradores do poente por experiência própria. Foi relatado por um morador que em todo verão
apresenta um quadro de cefaléia, o qual ele associa ao calor (seu apartamento não foi
avaliado, pois sua orientação é sudoeste, localizado no último pavimento e deve receber a
influência da coberta).
Hoje, já foi comprovado que o estresse térmico afeta tanto a saúde como o bem-estar
das pessoas. Um ambiente desconfortável termicamente é capaz de afetar o desempenho das
pessoas, causar inquietação, perda de concentração, além de provocar, dependendo do grau do
estresse, doenças mais complexas, como o diabetes, as cardiovasculares, as respiratórias etc.
O estresse térmico pode ocorrer quando as trocas de calor entre o corpo e o meio ambiente são
prejudicadas.
A moradora do 506 relatou que muitas vezes não consegue ficar no apartamento,
refugiando-se no apartamento da mãe, que fica perto, porém em localização privilegiada em
relação à ventilação. Os condôminos entrevistados foram unânimes em salientar a posição do
nascente como requisito fundamental para a escolha de um imóvel, seja para alugar ou
comprar.
133
Os moradores do apartamento 107 afirmaram que quando chegam à casa ligam de
imediato o ar condicionado do quarto, onde permanecem a maior parte do tempo. Relataram
também que não podem convidar amigos em razão do desconforto significativo sentido no
ambiente de estar, e que já estão providenciando refrigeração artificial. É nesse momento que
a grande questão do consumo energético entra em cena e torna-se uma preocupação, pois, em
resposta a todas essas questões relacionadas à inadequação do edifício ao clima, quais sejam,
falta de sombreamento das fachadas, tipo de revestimento externo sem preocupação com suas
propriedades em termos de cor, tipos de esquadrias, etc. está uma total dependência de um
equipamento que, conforme foi anotado anteriormente, deveria entrar apenas como recurso
complementar para garantir o bem-estar com custos reduzidos, o ar condicionado.
4. 8 QUANTO AO CONSUMO ENERGÉTICO
O consumo de energia pode ser registrado através de uma caixa de medição M2 (NTF,
1996), aparelho que mede o gasto energético em quilowatt-hora (KWh). O quilowatt (KW) é
igual a 1000Watts de potência. Então, o consumo depende da carga do eletrodoméstico, ou
seja, da potência do aparelho e do tempo de sua utilização, nisso estão embutidos os hábitos
de consumo.
Portanto, a questão do consumo energético não pode ser analisada de forma
comparativa, uma vez que envolve variáveis referentes ao uso pessoal de equipamentos, os
quais, dependendo da sua potência e da freqüência e modo de consumir mais ou menos
energia. O consumo mensal é a soma dos consumos dos eletrodomésticos, lâmpadas,
equipamentos eletrônicos multiplicados pelo número de dias e horas de uso. Assim sendo, um
mesmo apartamento com a mesma quantidade de pessoas com idades semelhantes,
134
eletrodomésticos e tipos de lâmpadas iguais, podem apresentar consumos diversos pelo fato
de possuírem hábitos diferentes de usos dos equipamentos e por esses equipamentos
apresentarem potências diferentes.
É evidente que, para se obter dados mais precisos, nos casos estudados, havia
necessidade de um relatório diário e minucioso sobre cada equipamento; contudo isto não foi
possível, em razão da indisponibilidade dos moradores por falta de tempo. Só se conseguiu
aplicar um questionário. Nesse, as respostas foram muito superficiais, impossibilitando uma
comparação. De qualquer forma, foi possível constatar que o uso do ar condicionado
responsável por grande parte do consumo é realmente diferenciado. Em média os
apartamentos analisados mantêm os aparelhos de ar ligados durante 8 a 9 horas por dia,
entretanto, os do lado poente relataram que nos finais de semana permanecem ligados por
mais tempo. No apartamento 506, por mais três horas e por mais duas a três horas no
apartamento 107. Esse último ressaltou ainda que durante a semana o aparelho de refrigeração
fica ligado por mais duas horas, totalizando onze horas por dia.
Sabe-se, pois, que nos edifícios residenciais, o principal vilão do gasto energético nas
unidades habitacionais é o ar condicionado (33%), seguido pelas geladeiras (30%),
Iluminação (20%) e demais (17%), (MASCARÓ; MASCARÓ, 1992).
A CEAL
12
(Companhia Elétrica de Alagoas) forneceu o consumo mensal de agosto de
2005 a maio de 2007 dos quatros apartamentos analisados (ver anexo 3). Porém, como foi
visto, diante de tantas variáveis não se pode comparar consumos, pois, não se tem um diário
específico de uso dos equipamentos e de costumes de cada família. No questionário aplicado
(ver apêndice 8) a nona questão se refere aos equipamentos mais usados e sua freqüência de
uso, contudo poucos responderam em relação à freqüência de uso, apenas citaram alguns
aparelhos.
12
Os dados foram fornecidos pelo engenheiro eletricista, Almir Pereira Menezes da Assessoria de Pesquisa, Desenvolvimento e Conservação
de Energia da CEAL.
135
O gráfico 17 apresenta o consumo energético (agosto de 2005 a abril de 2007) dos
quatro apartamentos, com base nele pode-se observar o comportamento do gasto energético
durante o ano.
Gráfico 17 – Gráfico relacional entre o consumo energético e os apartamentos.
Mascaró; Mascaró (1992) em estudos sobre consumo energético dos edifícios em
função da sua utilização dividiu o ano em dois semestres: o semestre quente (outubro,
novembro, dezembro, janeiro, fevereiro e março) e o semestre frio (abril, maio, junho, julho,
agosto e setembro) para poder, dessa maneira, analisar a diferença de consumo, baseada nos
fatores climáticos. Seguindo esse mesmo raciocínio, o gráfico 17 aponta para um declínio de
consumo nos meses considerados mais frio (abril, maio, junho, julho e agosto).
No apartamento 102 (nascente) mora um casal (33 e 34 anos), que emprega uma
diarista que presta serviços das 7:00 hs às 17:00 hs. O consumo mais elevado é justificado por
ser um apartamento bem equipado, com eletrodomésticos que são utilizados com freqüência,
por exemplo: a máquina de lavar roupas é usada três vezes por semana; há maior permanência
das pessoas durante o dia, além da presença de um split na sala de jantar, o qual não foi citado
no questionário, mas detectado na visita.
136
No apartamento 506 (poente) moram três pessoas, duas moças e um menino (24, 18 e
8 anos) .O consumo é condizente com o apartamento por ser muito simples e sem muitos
equipamentos, aliado a isso está a pouca permanência de todos durante o dia, que durante a
semana, só ocorre à noite.
No apartamento 107 (poente) mora um casal (30 e 31 anos). Duas vezes por semana
presta serviços uma diarista, de 7:30 hs às 17:30 hs. É também um apartamento bem
equipado, bem mobiliado, porém com uso diferenciado, pois, a máquina de lavar roupas só é
utilizada uma vez na semana, e eles passam a maior parte do dia fora de casa. E viajam com
muita freqüência. Entretanto, quando estão em casa permanecem com o ar condicionado
ligado.
O apartamento 503 (nascente) é habitado por um casal (ambos com 32 anos), uma
criança (um ano e três meses) e uma babá (21 anos). Bem equipado, com permanência no
período da tarde das 14:00 hs até às 18:00 hs e a partir das 21:00 hs até às 7:00 hs.
Considerando permanência maior, maior número de pessoas inclusive uma bebê, a qual
requer maior uso de equipamentos, tais como liquidificador que foi citado por uso freqüente,
ele apresenta um desempenho energético melhor do que o 107 (poente), no qual só moram
duas pessoas, passam o dia fora e viajam muito. Tal fator se deve ao uso constante do ar
condicionado, enquanto o 503 só utiliza à noite, a partir das 22:00 hs até às 5:00 hs.
Nos registros das temperaturas internas das suítes do quinto andar, observou-se que o
apartamento poente não consegue refrigerar tanto quanto o nascente, o que parece decorrer da
necessidade de um aparelho de ar com uma potência maior. Tal conclusão foi constatada
através do cálculo simplificado de carga térmica segundo a NBR – 5410 (ABNT, 1997) que
sugere um aparelho de 9000 ou de 10000 BTUs, pois, o cálculo da carga térmica total foi de
6.489,62 BTU/h. O cálculo também foi realizado para o apartamento nascente e apresentou
um resultado de 5.503,97 BTU/h de carga térmica total seguido da sugestão de um ar
137
condicionado de 9000 BTUs. Entretanto, o apartamento nascente atualmente consegue
refrigerar com o existente que, segundo questionário, é de 5800 BTUs e o do poente é de
7500 BTUs.
Nas pesquisas desenvolvidas, Mascaró; Mascaró (1992) afirmam que a orientação da
edificação influi no consumo. Blocos orientados no sentido Norte-Sul apresentam menor
consumo ao longo do ano e apartamentos com boa orientação geram menores gastos
energéticos. Tal afirmativa foi confirmada para os casos estudados. Este trabalho não obteve
dados numéricos que comprovem essa assertiva, porém, o fato de utilizar a refrigeração
artificial por mais horas e de necessitar de um aparelho mais potente para atingir um mesmo
conforto reforça a conclusão referida. Leão (2008) ressalta que em seus estudos “foi revelada
a grande influência econômica que o consumo energético resultante do uso de aparelhos de ar
condicionado pode exercer sobre o orçamento familiar” (p.142) E, afirma:
Os resultados dos ensaios de ventilação natural mostraram melhor desempenho
para os apartamentos situados no quadrante Leste e pior para os apartamentos
situados no quadrante Oeste. Esses resultados mostram que os apartamentos
situados na fachada sudeste possuem maior potencial de economia de energia
através do uso da ventilação natural como estratégia de conforto térmico (p.141).
Entretanto, esse fato não significa que só possam existir apartamentos nascentes, ou
que só o nascente é econômico, ou que só o nascente é confortável. Pesquisas desenvolvidas
por Toledo (2006) constataram “que as orientações mais favoráveis à captação dos ventos não
garantiram, necessariamente, os melhores desempenhos; bem como, as orientações menos
favoráveis, mediante artifícios de projeto utilizados, apresentaram desempenhos acima do
esperado” (p.250).
Alva (1997) ressalta:
O consumo de energia elétrica em edifícios mal orientados e mal desenhados do
ponto de vista do conforto térmico é várias vezes superior ao mesmo consumo em
edificações semelhantes nas quais se tenham levado em conta a insolação e a
ventilação naturais, assim como as condições térmicas dos materiais de
construção utilizados. (p. 45)
138
É importante, enfim, sombrear e ventilar as edificações conforme ressaltaram as
estratégias obtidas pela Carta Bioclimática e o que já afirmava Holanda (1976) em seu
Roteiro para Construir no Nordeste.
139
CONCLUSÕES
Não há dúvida de que a busca do bem-estar pessoal constitui um anseio sempre
perseguido pelos seres humanos. Também é inquestionável que esse ideal de bem-estar
envolve, com bastante relevância, o conforto habitacional, em que está incluído o conforto
térmico.
Conforme já relatado ao longo do texto, para obtenção dos objetivos pretendidos no
desenvolvimento deste trabalho várias dificuldades foram enfrentadas decorrentes,
principalmente, da recusa de alguns moradores do prédio escolhido como objeto do estudo em
colaborar para o melhor êxito da pesquisa, não permitindo a instalação de equipamentos de
medição das variações de temperatura em seus apartamentos. Os que permitiram, em razão de
falta de tempo, não responderam, com maiores detalhes, aos questionários apresentados,
através dos quais se pretendia investigar sobre as condições de utilização dos equipamentos
domésticos capazes de influenciar no consumo energético, nem confeccionaram um diário
sobre a permanência em casa, com o que se obteria maior nível de certeza sobre as conclusões
a serem apresentadas. Outro problema enfrentado foi a ferramenta computacional, o programa
Analysis Bio, cujos resultados foram, em algumas situações, incompatíveis com as
observações in loco. Apesar disto, foi possível obter informações suficientes que permitiram
fosse alcançado o objetivo inicialmente proposto, consolidado nas observações a seguir
resumidas:
1. O conforto térmico, sem dúvida, pode ser obtido pelo uso de aparelhos de ar condicionado
(climatização artificial) e ventiladores (ventilação mecânica). Contudo, tais soluções impõem
um considerável dispêndio de energia, cada vez mais cara, mais escassa e mais afrontosa ao
meio ambiente;
140
2. Esse conforto térmico, no entanto, pode também ser alcançado, senão em toda sua
plenitude, mas em boa proporção, através da exploração de agentes postos à disposição da
Arquitetura pela própria natureza, em especial o potencial eólico, do que resulta uma
substancial redução dos agravos impostos em conseqüência das implicações econômicas e
ecológicas acima mencionadas, exigindo apenas a preocupação de projetistas e construtores
em adotar soluções arquitetônicas adequadas e de eficácia já testada e aprovada.
A partir dessas premissas e dos dados coletados durante as pesquisas levadas a efeito e
de sua análise, com fundamento no referencial teórico eleito, foi possível chegar às seguintes
conclusões:
1. As soluções arquitetônicas com adequação ao clima e ao ambiente nem sempre são
atendidas, tanto em virtude de uma exigência por parte do setor imobiliário e do
empreendedor, os quais buscam sempre o maior lucro, como também, por decorrência do
descaso dos projetistas em prol de uma qualidade ambiental e humana satisfatórias;
2. Consequentemente, são produzidos ambientes desconfortáveis do ponto de vista térmico.
Conforme já referido nas premissas destas conclusões, esse problema pode ser superado
através de soluções artificiais as quais, porém, não são acessíveis a todos, pois, uma boa
parcela da população não pode pagar pelo alto consumo energético. Acrescente-se que a parte
da sociedade privilegiada, que pode arcar com este ônus, geralmente impõe um outro maior: o
desgaste dos recursos da natureza, já altamente comprometidos;
3. É pacífico que a Arquitetura põe à disposição do homem meios de filtrar o microclima
externo, explorando suas características favoráveis e evitando as desfavoráveis. Através da
análise realizada no edifício objeto desta pesquisa, conclui-se que questões como a orientação,
insolação, ventilação, sistemas construtivos, tipos de fechamentos e seus revestimentos, têm
influência no conforto térmico, e, consequentemente, na eficiência energética;
141
4. As soluções arquitetônicas para a região em estudo devem contemplar: a) o sombreamento
das aberturas; b) a proteção dessas contra a incidência direta dos raios solares; c) a busca de
uma proporção ideal entre cheios e vazios que permitam a circulação do vento, que constitui
fator fundamental para saúde e bem-estar do ser humano; d) e/ou o tratamento térmico das
paredes revestindo-as com cores claras, a fim de obter benefícios quanto ao conforto térmico;
5. Fica evidente que, para Maceió, considerando sua posição geográfica, as unidades
habitacionais, orientadas a Leste apresentaram-se mais confortáveis termicamente, que as
orientadas a Oeste, essas altamente desconfortáveis, precisamente em razão da precariedade
da ventilação e insolação nesse quadrante;
6. Em face dessa observação, parece ser de fundamental importância definir diretrizes que
possam orientar os consumidores na escolha de projetos mais adequados, sob o ponto de vista
do conforto térmico e da eficiência energética. E, divulgá-las, através de meios midiáticos e
em forma de cartilha, a fim de criar uma maior conscientização do consumidor o que
implicará a possibilidade de gerar condições capazes de influir sobre o comportamento do
setor imobiliário. A necessidade dessa cartilha é comprovada por dois fatos constatados: no
edifício estudado, em um dos apartamentos avaliados do poente, a moradora é uma arquiteta.
Ela relatou que não convida ninguém para ir ao seu apartamento pelo desconforto
insuportável, mas que já está providenciando um “split” para a sala. Há quatro anos, uma
outra arquiteta, comprou um amplo apartamento Noroeste no bairro da Ponta Verde, onde
todos os quartos estão orientados a Oeste. Em face do calor insuportável que veio a enfrentar,
procurou adotar soluções para superar o problema, colocando película refletiva nos vidros,
cortinas painéis e painéis de madeira revestidos de fórmica. Apesar de todos os aparatos e o
grande investimento, o apartamento continuou intolerável. E mais, à força do calor, as
fórmicas dos painéis “descolaram” e também as dos móveis, o que a levou a decidir pela
negociação com outro apartamento, e dessa vez com a preocupação de colher informações
142
sobre o comportamento dos ventos ao longo do ano e sua relação com a orientação, ou seja,
escolhendo com consciência. Ambas não se preocuparam, no momento da compra dos
imóveis com esses aspectos fundamentais;
7. Esses exemplos reforçam a importância do projeto bioclimático, uma vez que as soluções
adotadas no sentido de amenizar o desconforto poderiam ter melhor êxito se aplicadas
externamente, a fim de não permitirem a penetração da radiação solar no ambiente, e não
internamente. Daí a necessidade de uma arquitetura comprometida com os elementos
climáticos e com bem-estar social;
8. É preciso estar atento a esses aspectos e ter muito cuidado quando da escolha de um
imóvel, seja para compra ou aluguel, pois, os agentes do mercado imobiliário usam de
artifícios para esconder o desconforto térmico. Apartamentos Poentes, por exemplo, não são
visitados na parte da tarde e, sempre apresentam como atrativos, vantagens de lucro
financeiro, na faixa de 5%. Contudo esse “barato” sai caro, por tudo o que já foi visto no
decorrer desta pesquisa;
9. O aspecto relativo à eficiência energética é mais um que deve ser considerado pelos
projetistas atuais dentre tantos outros, tais como: climáticos, humanos, formais, funcionais,
estruturais. Não se pode ignorar o momento crítico que se está vivendo, no que diz respeito à
crise energética. Em face disto, é necessário construir novos paradigmas, buscando outros
referenciais que enfatizem a adequação do ambiente construído em relação à natureza,
consequentemente, em prol da humanidade;
10. Conservar no sentido do uso racional, buscando o máximo de desempenho com o mínimo
de consumo é “uma atitude moderna, aplicada no mundo desenvolvido como medida lógica e
consciente” (ELETROBRÁS, 1999, p.15). Essa atitude está refletida na regulamentação para
etiquetagem, por enquanto, facultativa do nível de eficiência energética de edifícios
comerciais, de serviços e públicos, aprovada em março de 2009 (MME, 2009). Pela
143
importância espera-se que esses mesmos critérios sejam estendidos para os edifícios
residenciais. Essa medida tem um reflexo muito positivo na proteção ao consumidor, que fica
habilitado a decidir por soluções mais adequadas ao seu bem-estar.
11. Por fim, é preciso que os projetistas se conscientizem de que lhes cabe a responsabilidade
social, não apenas de projetar e criar com a preocupação de atender as questões essenciais que
envolvem o conforto térmico com economia energética, mas também de procurar transmitir à
sociedade a consciência de seus direitos relativos a esses aspectos da vida. Deve-se fazer
Arquitetura de modo “que o nosso tempo seja lembrado pelo despertar de uma nova
reverência diante da vida, por um compromisso firme de alcançar a sustentabilidade, pela
rápida luta pela justiça, pela paz e pela alegre celebração da vida” (BOFF, 2003, p. 130).
144
REFERÊNCIAS
ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS (ABNT). Projeto de Norma 02-
135: Desempenho Térmico de Edificações. Rio de Janeiro, RJ, 2003.
ALBINI, F. A arquitetura das conexões.[S.I.:S.N.], 1997. In FAROLDI, E.,VETTORI, M.P.
Diálogos de arquitetura. São Paulo: Ed. Siciliano, 1997.
ALVA, E.N. Metrópoles (in) sustentáveis. Rio de Janeiro: Ed. Relume Dumará, 1997.
AMORIM, C.N.D. Desempenho térmico de edificações e simulação computacional no
contexto da arquitetura bioclimática. Dissertação de Mestrado. Departamento de
Arquitetura e Urbanismo. Universidade de Brasília-UNB. Brasília, 1998.
ANALYSIS BIO, versão 2.1.3. Universidade Federal de Santa Catarina – PR. Departamento
de Engenharia Civil. Laboratório de Eficiência Energética em Edificações. Disponível em:
www.labee.ufsc.br. Acessado em jun, 2007.
ANDREASI, W. A., SILVA, J. N. Estudo das variáveis climáticas internas que
influenciam no conforto térmico e na eficiência energética das edificações. [S.I.]: Mato
Grosso do Sul, [200-]. Disponível em www.dec.ufms.br.\lade\docs\jucimeire.pdf. Acesso em
out, 2006.
ARAÚJO, V. M. D., VIDAL, R. D. M., ARAÚJO, E. H. S., COSTA, A. D. L. Estudos do
Clima Urbano de Natal – RN como ferramentas para o planejamento urbano e edificações. In:
V Encontro Nacional de Conforto no Ambiente Construído, 1999, Fortaleza. Anais.
Fortaleza: UFCE, 1999.
BALTAZAR, A. P. Energia os brasileiros que já vivem na era pós petróleo. Revista Veja,
São Paulo, nº. 50, p.162-172, dezembro 2006.
BARBIRATO, G.M., CAVALCANTE, M.R.C., ÁVILA, I. Efeito microclimático da presença
de vegetação em recintos urbanos em Maceió-AL. In VIII Encontro Nacional de Conforto no
Ambiente Construído e VI Encontro Latino Americano sobre Conforto no Ambiente
Construído. Maceió, 2005. Anais. Maceió: UFAL, 2005.
BARBIRATO, G.M., TORRES, T.A. Clima urbano em espaços públicos: perfil climático de
uma grande avenida em Maceió-AL. In VII Encontro Nacional de Conforto no Ambiente
145
Construído e III Encontro Latino Americano sobre Conforto no Ambiente Construído.
Curitiba, 2003. Anais. Curitiba: UFPR, 2003.
BARBIRATO, G.M., BARBOSA, R.V.R., VECCHIA, F.A.S. Vegetação urbana: Análise
experimental em cidade de clima quente e úmido. In VII Encontro Nacional de Conforto no
Ambiente Construído e III Encontro Latino Americano sobre Conforto no Ambiente
Construído. Curitiba, 2003. Anais. Curitiba: UFPR, 2003,
BARBIRATO, G.M., MARROQUIM, F. Avaliação do desempenho térmico e condições de
conforto de um conjunto horizontal na cidade de Maceió-AL. In VII Encontro Nacional de
Conforto no Ambiente Construído e III Encontro Latino Americano sobre Conforto no
Ambiente Construído. Curitiba, 2003. Anais. Curitiba: UFPR, 2003.
BARBIRATO, G.M., SOUZA, L.C.L, TORRES, S.C. Clima e cidade: a abordagem
climática como subsídio para estudos urbanos. Maceió: EDUFAL, 2007.
BITTENCOURT, L. Uso das cartas solares – diretrizes para arquitetos. Maceió: Edufal,
1990.
BITTENCOURT, L., LIMA, B.M. Análise do clima de Maceió. Departamento de
Arquitetura e Urbanismo. Maceió: UFAL, 1998.
BITTENCOURT, L., CÂNDIDO, C. Introdução à ventilação natural. Maceió. EDUFAL,
2005.
BOFF, L. Ethos Mundial um consenso mínimo entre os humanos. Rio de Janeiro.
Sextante, 2003.
CABÚS, R. TropFac 2, versão 2.0. Maceió: GRILU, 2007.
CALHEIROS, V. Companhia leva programa para os municípios. Jornal Tribuna, Maceió,
23 de agosto de 2006. Economia, 18.
CARAM, R, SICHIERI, E., LABAKI, L. C. Conforto ambiental - Conforto térmico e efeito
estufa. [S.I.:S.N.], [200-]. Disponível em: www.arcoweb.com.br/tecnologia/tecnologia43
.asp.57K. Acesso em set, 2008.
CARLO, J., GHISI, E., LAMBERTS, R., MASCARENHAS, A.C. Eficiência energética no
código de obras de Salvador. In VII Encontro Nacional e III Conferência Latino-Americana
146
sobre Conforto e Desempenho Energético de Edificações. Curitiba, 2003. Anais. Curitiba:
UFPR, 2003.
CAVALCANTE, E.G. Sustentabilidade do desenvolvimento - fundamentos teóricos e
metodológicos do novo paradigma. Recife: Ed Universitária, 1998.
CAVALCANTE, M. Meio Ambiente Construído, Globalização e Sustentabilidade
Cultural – estudo de caso: o bairro da Ponta Verde (Maceió). Dissertação de Mestrado. Pós-
graduação em desenvolvimento e meio ambiente – PRODEMA. Universidade Federal de
Alagoas (UFAL). Maceió, 2000.
CORBELLA, O.; YANNAS, S. Em busca de uma arquitetura sustentável para os tópicos
– conforto ambiental. Rio de Janeiro: Recan, 2003.
CORBIOLI, N. Ar condicionado: janela, split ou central. Para esfriar o ambiente, e o bolso.
In: Revista Projeto Design. São Paulo, ed. 297, 2004.
CORBUSIER, L. Por uma arquitetura. 3ª ed. São Paulo: Perspectiva, 1981.
CRUZ, J.M. Sustentabilidade do Ambiente Construído: Conservação de Energia através do
Uso da Ventilação Natural como Forma de Refrigeração Passiva do Ambiente Urbano.
Dissertação de mestrado apresentada ao Programa Regional de Pós-Graduação em
Desenvolvimento e o Meio Ambiente (PRODEMA). Universidade Federal de Alagoas
(UFAL). Maceió, 2001.
DERIZANS, A. Insolação – Tabelas e gráficos para 27 cidades brasileiras. Rio de Janeiro:
UFRJ, 1991.
DORNELLES, K.A., RORIZ, M. Inércia térmica, conforto e consumo de energia em
edificações na cidade de São Carlos, SP. In VII Encontro Nacional de Conforto no Ambiente
Construído e III Encontro Latino Americano sobre Conforto no Ambiente Construído.
Curitiba, 2003. Anais. Curitiba: UFPR, 2003.
Empresa Brasileira de Energia Elétrica (ELETROBRÁS). [S.I.:S.N.], 1999. Disponível no
site: www.eletrobras.gov.br. Acesso em jun, 2007.
FIORELLI, F.A.S., NETO, A.H., TRIBESS, A. Avaliação de estratégias para racionalização
do consumo de energia em edifícios com ar condicionado. In: VI Encontro Nacional e III
Encontro sobre Conforto no Ambiente Construído. São Pedro, 2001. Anais. São Pedro:
[S.N.], 2001.
147
FERRARO, N.G., SOARES. Física básica. 2ªed. [S.I.]: Ed Atual, 2004.
FERREIRA, A.B.H. Dicionário da Língua Portuguesa. Rio de Janeiro: Nova fronteira,
1986.
FREITAS, R. O que é conforto. In VIII Encontro Nacional de Conforto no Ambiente
Construído e VI Encontro Latino Americano sobre Conforto no Ambiente Construído.
Maceió, 2005. Anais. Maceió: UFAL, 2005.
FROTA, A. B. Geometria da insolação. 1ª ed. São Paulo: Ed. Geros, 2004.
FROTA, SCHIFFER. Manual de conforto térmico. 5ª Ed. São Paulo: Nobel, 1995.
GELLER, H.S. O uso eficiente da eletricidade: uma estratégia de desenvolvimento para o
Brasil. Tradução de Maria de Fátima Costa. [S.I.:S.N.], [200-].
GIVONI, B. Man, climate and architecture. 2ª ed. London: Applied Science, 1981.
GONÇALVES, H., NASCIMENTO, C., MALDONADO, E. Edifícios energicamente
eficientes em Portugal. In VIII Encontro Nacional de Conforto no Ambiente Construído e VI
Encontro Latino Americano sobre Conforto no Ambiente Construído. Maceió, 2005. Anais.
Maceió: UFAL, 2005.
GOULART, N. Quadro da arquitetura no Brasil. 5ª ed. São Paulo: Perspectiva, 1983.
GURGEL, M.S. Influência do clima no planejamento urbano e análise do
comportamento termohigrométrico do conjunto habitacional. Ponta Negra, Natal/RN.
Dissertação de mestrado. Programa de Pós-Graduação em Arquitetura e Urbanismo.
Universidade de São Paulo (USP), 1999.
HAWKES, D., FORSTER, W. Energy Efficient Buildings Architecture, Engineering, and
Environment. New York: Norton, 2002.
HERTZ, J. B. Ecotécnicas em Arquitetura. Como projetar nos Trópicos Úmidos do Brasil.
São Paulo: Ed. Pioneira, 1998.
HOLANDA, A. Roteiro para construir no nordeste. Recife: UFPE, 1976.
148
IZARD, J; GUYOT, A. Arquitectura bioclimática. Barcelona: Gustavo Gili S.A., 1980.
KOWALTOWSKI, D.C., LABAKI, L., PINA, S. M., BERTOLLI, S. R. A visualização do
conforto ambiental no projeto arquitetônico. In: VII Encontro Nacional de Tecnologia do
Ambiente Construído Qualidade no Processo Construtivo. Florianópolis, 1998. Anais.
Florianopólis: UFSC, 1998.
KOWALTOWSKI, D.C., LABAKI, L., PINA, S. M., SOUZA, S.N.P..O., NASCIMENTO,
M.G. Manual de conforto ambiental. Campinas: UNICAMP, 2005.
KRÜGER, E.L., LIMA, L.P. Avaliação do efeito das condições climáticas locais nos graus de
conforto e no consumo de energia em edificações. In VIII Encontro Nacional de Conforto no
Ambiente Construído e VI Encontro Latino Americano sobre Conforto no Ambiente
Construído. Maceió, 2005. Anais. Maceió: UFAL, 2005.
LAMBERTS, R., GHISI, E., ABREU, A. L., CARLO, J.C., BATISTA, J. O., MARINOSKI,
D. L. Apostila desempenho técnico de edificações. Florianópolis: UFSC, 2000. Disponível
em: http://www.labeee.usfc.br. Acesso em out, 2006.
LAMBERTS, R.; TAVARES, DUTRA, L.; PEREIRA, F. O. R. Eficiência energética na
arquitetura. Florianópolis: PROCEL/UFSC, 1997.
LAMBERTS, R., TAVARES, S.F. Consumo de energia para construção, operação e
manutenção das edificações residenciais no Brasil. In VIII Encontro Nacional de Conforto no
Ambiente Construído e VI Encontro Latino Americano sobre Conforto no Ambiente
Construído. Maceió, 2005. Anais. Maceió: UFAL, 2005.
LEÃO, R.S.N. Impacto econômico do uso de ar condicionado em edifícios residenciais na
cidade de Maceió/AL. Dissertação de Mestrado. Mestrado em Dinâmicas do Espaço
Habitado (DEHA). Universidade Federal de Alagoas (UFAL). Maceió, 2008.
LIGHT. Construções residenciais: Maior conforto e menor custo com energia. [S.I.:S.N.],
2000.
LIPPIATT (1998) In LAMBERTS, R., TAVARES, S.F. Consumo de energia para
construção, operação e manutenção das edificações residenciais no Brasil. In VIII Encontro
Nacional de Conforto no Ambiente Construído e VI Encontro Latino Americano sobre
Conforto no Ambiente Construído. Maceió, 2005. Anais. Maceió: UFAL, 2005.
149
LOMBARDO, M.A. O clima e a cidade. In: IV Encontro Nacional de Conforto no Ambiente
Construído. Salvador, 1997. Anais. Salvador: UFBA, 1997.
MACIEL, A.A., LAMBERTS, R. (2003) Avaliação de estratégias passivas em edifícios de
escritório em Brasília. In VII Encontro Nacional de Conforto no Ambiente Construído e III
Encontro Latino Americano sobre Conforto no Ambiente Construído. Curitiba, 2003. Anais.
Curitiba: UFPR, 2003.
MAGISTRETTI, V. A arquitetura da realidade. [S.I.:S.N.], 1997 In FAROLDI, E.;
VETTORI, M. P. Diálogos de arquitetura. São Paulo: Ed. Siciliano, 1997.
MAHFUZ, E. da C. Ensaio sobre a razão compositiva. Belo Horizonte: APCultural, 1995.
MASCARÓ, J., MASCARÓ, L. Incidência das variáveis projetivas e de construção no
consumo energético dos edifícios. Porto Alegre: SAGRA-DC LUZZATO, 1992.
MASCARÓ, J.L. O custo das decisões arquitetônicas. São Paulo: Nobel, 1985.
MASCARÓ, L. Luz, clima e arquitetura. São Paulo, Ed. Nobel, 1998.
MASCARÓ, L. Energia na edificação – estratégias para minimizar seu consumo. São Paulo:
Ed. Projeto, 1991.
MINISTÉRIO DAS MINAS E ENERGIA. Regulamento Técnico do Nível de Eficiência
Energética de Edifícios Comerciais, de Serviços e Públicos. Disponível em
http://www.labeee.ufsc.br. Acesso em: março/2009.
MONTEIRO, P. Conta de energia tem reajuste de 7,91%. Gazeta de Alagoas. Maceió, 23 de
agosto de 2006. Economia, pg. A8.
NESBITT, K. org. Uma nova agenda para a arquitetura: antologia teórica (1965-1995).
Tradução de Vera Pereira. São Paulo: Cosac Naify, 2ª ed., 2008.
NOGUEIRA-NETO, P. In TRIGUEIROS, A Meio ambiente no séc 21: 21 especialistas
falam da questão ambiental nas suas áreas de conhecimento. Rio de Janeiro, Ed. Sextante,
2003.
150
NOSSO FUTURO COMUM Comissão mundial sobre meio ambiente e desenvolvimento.
2ªed. Rio de Janeiro. Editora da fundação Getúlio Vargas, 1991.
NIEMEYER, M. L.; MOREIRA, A. A. M.; MORGADO, C. O. Barreiras naturais-movimento
de terra como elementos de proteção acústica. In: V Encontro Nacional de Conforto no
Ambiente Construído e II Encontro Latino-Americano de Conforto no Ambiente Construído.
Fortaleza, 1999. Anais. Fortaleza: UFCE, 1999.
NTF. Norma técnica para o fornecimento de energia elétrica em tensão secundária de
distribuição. Maceió: CEAL, 1996.
OLGYAY, V. Arquitectura y clima. Manual de diseño bioclimático para arquitectos y
urbanista.Barcelona,Gustavo Gili S.A., 1998.
OLGYAY, V. Design with Climate. Bioclimatic approach to architectural regionalism. 4ª
ed, Princeton: Princeton University, 1973.
OLIVEIRA, P.M.P. Indicações para o planejamento e o desenho da forma urbana
apropriada à região tropical de clima quente-úmido. Disponível em:
www.tropicologia.org.br/ conferencia/1986indicacoesarquitetas.html. Acesso em mar, 2004.
PREFEITURA MUNICIPAL DE MACEIÓ (PMM). Plano diretor de Maceió. Maceió:
PMM, 2005. Disponível em www.maceio.al.gov.br. Acesso em dez, 2006.
PEIXOTO, L.K.O., BITTENCOURT, L. Estudo de ventilação natural na UFAL através da
simulação computacional. In VII Encontro Nacional e III Conferência Latino-Americana
sobre Conforto e Desempenho Energético de Edificações. Curitiba, 2003. Anais. Curitiba:
UFPR, 2003.
PIETROBON, C. E.; LAMBERTS, R.; PEREIRA, F. O. R. Simulação computacional
paramétrica acerca da influência do paisagismo no desempenho energético e luminoso de
escolas. In: V Encontro Nacional de Conforto no Ambiente Construído e II Encontro Latino-
Americano de Conforto no Ambiente Construído. Fortaleza, 1999. Anais. Fortaleza: UFCE,
1999.
RASMUSSEN, S.E. Arquitetura vivenciada. São Paulo: Ed. Martins Fontes, 2002.
RIVERO, R. Arquitetura e clima. Acondicionamento térmico natural. Porto Alegre: D. C.
Luzzatto, 1985.
151
ROMERO, M. A. B. Princípios bioclimáticos para o desenho urbano. São Paulo:
Proeditores, 2000.
RUAS, A.C. Conforto térmico nos ambientes de trabalho. 1ª ed. São Paulo: Fundacentro,
1999.
RUAS, A.C., LABAKI, L.C. Ventilação do ambiente e conforto térmico. In: VI Encontro
Nacional e III Encontro sobre Conforto no Ambiente Construído. São Pedro, 2001. Anais.
São Pedro: [S.N.], 2001.
RYBCZYNSKI, W. Casa: pequena história de uma idéia. 3ª ed. Rio de Janeiro: Record,
2002.
SACHS, I. Caminhos para o desenvolvimento sustentável. Rio de Janeiro: Garamond,
2000.
SACHS, I. Estratégias de transição para o século XXI. Desenvolvimento e meio ambiente.
São Paulo: Studio Nobel, 1993.
SAUNDERS, T. A síndrome do sapo cozido: sua saúde e o meio ambiente construído.
Tradução Okky de Souza. São Paulo: Cultrix, 2004.
SCHMID, A.L. A idéia de conforto: reflexões sobre o ambiente construído. Curitiba:
Pacto Ambiental, 2005.
SILVA, M.L. Luz, lâmpadas e iluminação. 3ª ed. Rio de Janeiro: Ciência Moderna, 2004.
SOUZA, E.P.N. de. Símbolo da Violência: a nova face das residências unifamiliares,
multifamiliares, comércio e serviços no espaço do bairro da Ponta Verde – Maceió/AL.
Trabalho Final de Graduação. Universidade Federal de Alagoas (UFAL). Maceió, 2006.
SOUZA, L., PEDROTTI, F., LEME, F., CORRÊA, J. Consumo de energia urbana: influência
do perfil do usuário da geometria urbana e da temperatura. In VIII Encontro Nacional de
Conforto no Ambiente Construído e VI Encontro Latino Americano sobre Conforto no
Ambiente Construído. Maceió, 2005. Anais. Maceió: UFAL, 2005.
152
SOUZA, L.; PIZARRO P. Analisando a influência da orientação no consumo de energia em
um conjunto habitacional. In: VI Encontro Nacional e III Encontro sobre Conforto no
Ambiente Construído. São Pedro, 2001. Anais. São Pedro: [S.N.], 2001.
SOUZA, O., CAMARGO, L. Megassoluções para um megaproblema . Revista Veja, São
Paulo, p.138-149, dez 2006.
TOLEDO, A. A contribuição da orientação e do sombreamento na composição das cargas e
no consumo final de energia elétrica de um edifício de escritórios climatizados. In VII
Encontro Nacional e III Conferência Latino-Americana sobre Conforto e Desempenho
Energético de Edificações. Curitiba, 2003. Anais. Curitiba: UFPR, 2003.
TOLEDO, A. Avaliação da ventilação natural pela ação do vento em apartamentos. Tese
de Doutorado em Engenharia Civil – PPGEC/UFSC. Universidade Federal de Santa
Catarina/UFSC. Florianópolis, 2006.
TOLEDO, A. Auditoria do consumo de energia elétrica em uma unidade residencial. In:
VI Encontro Nacional e III Encontro sobre Conforto no Ambiente Construído. São Pedro,
2001. Anais. São Pedro: [S.N.], 2001.
TOLEDO, A. Ventilação e insolação: critérios para construção de diagramas de orientações
preferenciais para dormitórios em Maceió-AL. In VII Encontro Nacional e III Conferência
Latino-Americana sobre Conforto e Desempenho Energético de Edificações. Curitiba, 2003.
Anais. Curitiba: UFPR, 2003.
TOLEDO, A. Ventilação Natural e Conforto Térmico em Dormitórios: aspectos
bioclimáticos para uma revisão do código de obras e edificações de Maceió. Dissertação de
Mestrado. Porto Alegre: Universidade Federal de Rio Grande do Sul, Porto Alegre, 2001.
TOLEDO, E. Ventilação Natural das Habitações. Maceió: Edufal, 1999.
TRIGUEIROS, A.coord. Meio ambiente no século 21: 21 especialistas falam da questão
ambiental nas suas áreas de conhecimento. Rio de Janeiro. Sextante, 2003.
TUDELA. In ALVA, E.N. Metrópolis(in) sustentáveis. Rio de Janeiro: Relumé Dumará,
1997.
WONG, W. Princípios de forma e desenho. 1ª ed. São Paulo: Martins Fontes, 1998.
