Italo Tiago da Cunha

Balanceamento de Chamadas VoIP

a Transcodificar

Dissertação apresentada como requisito parcial para a obtenção do título

de Mestre em Ciência da Computação pelo Programa de Pós-Graduação

em Ciência da Computação da Universidade Federal de Uberlândia

Programa de Pós-Graduação em Ciência da Computação – PPGCC

Faculdade de Computação – FACOM

Universidade Federal de Uberlândia – UFU

Uberlândia – Minas Gerais – Brasil

Fevereiro de 2009

ads:

Livros Grátis

http://www.livrosgratis.com.br

Milhares de livros grátis para download.

ads:

Italo Tiago da Cunha

Balanceamento de Chamadas VoIP a Transcodificar

Dissertação apresentada ao programa de Pós-

Graduação em Ciência da Computação da

Universidade Federal de Uberlândia, como

requisito parcial para a obtenção do título de

Mestre em Ciência da Computação.

Área de concentração: Ciência da Computação.

Linha de pesquisa: Redes de Computadores.

Orientador: Prof. Dr. Jamil Salem Barbar.

UBERLÂNDIA – MG

Fevereiro de 2009

Dados Internacionais de Catalogação na Publicação (CIP)

C972b Cunha, Italo Tiago da, 1982-

Balanceamento de chamadas VoIP a transcodificar / Italo Tiago da

Cunha. - 2009.

200 f. : il.

Orientador: Jamil Salem Barbar.

Dissertação (mestrado) – Universidade Federal de Uberlândia, Progra-

ma de Pós-Graduação em Ciência da Computação.

Inclui bibliografia.

1. Redes de computação - Teses. 2. Telefonia pela internet - Teses. 3.

Algoritmo de balanceamento - Teses. 4. Codificador de voz - Teses. I.

Barbar, Jamil Salem. II.Universidade Federal de Uberlândia. Programa de

Pós-Graduação em Ciência da Computação. III. Título.

CDU: 681.3.02

Elaborado pelo Sistema de Bibliotecas da UFU / Setor de Catalogação e Classificação

Italo Tiago da Cunha

Balanceamento de Chamadas VoIP a Transcodificar

Dissertação apresentada ao programa de Pós-

Graduação em Ciência da Computação da

Universidade Federal de Uberlândia, como

requisito parcial para obtenção do título de

Mestre em Ciência da Computação.

Área de concentração: Ciência da Computação.

Linha de pesquisa: Redes de Computadores.

Uberlândia – MG, 04 de fevereiro de 2009

Banca examinadora

_______________________________________________________

Prof. Dr. Jamil Salem Barbar – FACOM/UFU (orientador)

_______________________________________________________

Prof. Dr. João Cândido Lima Dovicchi – INE/CTC/UFSC

_______________________________________________________

Prof. Dr. Luís Fernando Faina – FACOM/UFU

Dedicatória

Àqueles que todos os dias rezam por nossa família e que nada esperam em

troca, que só querem que sejamos felizes, que já passaram e são capazes de tantos

sacrifícios; que tantas e tantas vezes já se levantaram de madrugada para preparar o

café da manhã e o lanche ou a marmita, a fim de que saíssemos bem alimentados para

trabalhar ou estudar; que quantos dias já dormiram na boléia de um caminhão,

tomando banho gelado de corote, passando meses sem retornar ao lar; que quantos e

quantos bordados, doces e conservas já fizeram; ... e tudo isso, com um único intuito: o

bem-estar da família.

Em suma, dedico esta dissertação a esses que sempre estiveram ao meu lado,

apoiando-me, transmitindo-me segurança, fiéis exemplos de que não precisamos usar

os outros como degraus e, com isso, guiam-me a fim de que seja um homem digno.

Pai “João Batista da Cunha”, mãe “Maria Tiago de Queiroz Cunha”, eu os

amo.

Seu filho, Italo.

Dissertação consagrada à mãe de

Nosso Senhor Jesus Cristo, a Virgem

Maria, sob o título de Nossa Senhora da

Conceição Aparecida, padroeira do Brasil.

Agradecimentos

A Deus, pelas inúmeras oportunidades de crescimento que me proporciona.

A todos os amigos que me apoiaram para a realização deste trabalho.

À CAPES, pelo apoio financeiro concedido.

Ao Programa de Pós-Graduação em Ciência da Computação, bem como à

Faculdade de Computação pela oportunidade.

vii

Resumo

O presente trabalho trata da tecnologia VoIP (Voice over Internet Protocol), que utiliza

o protocolo de rede IP (Internet Protocol) para prover comunicação por meio das redes

de dados, proporcionadora de economia e mobilidade às chamadas. Para que uma

chamada seja estabelecida e gerenciada, faz-se necessário o uso de Módulo Servidor de

Sessão. Para tanto, pressupõe-se que os participantes disponham de idênticos codecs,

funcionalidade responsável por transformar um fluxo binário de áudio em outro com a

mesma propriedade da informação inicial. Caso sejam distintos, para que a chamada

seja estabelecida, é necessária a transcodificação, que consiste na conversão de um

fluxo binário de áudio em outro, requerendo o uso de Media Gateway, que a realiza,

mas com considerável demanda de processador. Isso pode culminar em gargalo, quando

for elevado o número de chamadas simultâneas que necessitam ser transcodificadas.

Assim sendo, o objetivo do presente trabalho é prover o balanceamento de chamadas

VoIP a transcodificar, o que se deu pelo desenvolvimento do Módulo Balanceador de

Chamadas. Tal solução é original e proporciona resultados substanciais.

Palavras-chave: VoIP, transcodificação, Media Gateway, balanceamento de chamadas,

Módulo Balanceador de Chamadas.

viii

Abstract

The present work relates to the VoIP (Voice over Internet Protocol) technology that

uses the network protocol, IP (Internet Protocol) to provide communication through

data networks, giving economy and mobility to the calls. In order to establish and

manage call it is necessary the use a Session Server Module. For this, it is supposed that

the participants have identical codecs as well there is a functionality responsible to

transform an audio binary stream into another with the same property of initial

information. However, in order to establish calls in case of distinct codecs it is

necessary the transcoding operation, which consists in the conversion of an audio

stream into another, which requires the use of Media Gateways, that are able to do this,

but with considerable processor demand. This may become a problem when the number

of simultaneous calls to be transcoded increases. Knowing this, the aim of this work is

to provide the balancing of VoIP calls that need to be transcoded that is possible by

means of developing a Call Balancing Module. This is an original solution that provides

concrete results.

Keywords: VoIP, transcoding, Media Gateway, call balancing, Call Balancing Module.

Lista de Acrônimos e Siglas

a – Attributes

A/D – Analógico-digital

ACD – Automatic Call Director

ACF – Admission Confirm

ACK – Acknowledge

ADPCM – Adaptive Differential PCM

API – Application Programming Interface

ARQ – Admission Request

ASN.1 – Abstract Syntax Notation One

ATA – Analog Telephone Adaptor

ATM – Asynchronous Transfer Mode

b – Bandwidth

B2BUA – Back-To-Back User Agent

c – Connection Data

CAPES – Coordenação de Aperfeiçoamento de Pessoal de Nível Superior

CC – CSRC Count

CELP – Code Excited Linear Prediction

CNAME – canonical name

Codec – COder/DECoder

CSRC – Contributing Source

CTC – Centro Tecnológico

D/A – Digital-analógico

DAC – Distribuidor Automático de Chamadas

DDD – Discagem Direta a Distância

DDoS – Distributed Denial of Service

DNS – Domain Name System

DoS – Denial of Service

DPCM – Differential PCM

e – E-mail Address

e-mail – Electronic Mail

FACOM – Faculdade de Computação

FXO – Foreign eXchange Office

FXS – Foreign eXchange Subscriber

GB – Gigabyte

GHz – Gigahertz

HLEN – Header Length

HTTP – Hypertext Transfer Protocol

Hz – Hertz

i – Session Information

IAX – Inter-Asterisk eXchange

IETF – Internet Engineering Task Force

IHL – IP Header Length

INE – Departamento de Informática e de Estatística

IP – Internet Protocol

IPTV – Internet Protocol Television

ISDN – Integrated Services Digital Network

ISO – International Organization for Standardization

ITSP – Internet Telephony Service Provider

ITU – International Telecommunication Union

ITU-T – ITU’s Telecommunication Standardization Sector

IVR – Interactive Voice Response

k – Encryption Key

kbps – kilobits por segundo

KHz – Kilohertz

LAN – Local Area Network

LARC – Laboratório Avançado de Redes de Computadores

LCF – Location Confirm

LPC – Linear Predictive Coding

LRJ – Location Reject

LRQ – Location Request

M – Marker

m – Media Descriptions

MAC – Media Access Control

Malware – Malicious Software

MB – Megabytes

MBC – Módulo Balanceador de Chamadas

Mbps - Megabits por segundo

MG – Media Gateway

MGCP – Media Gateway Control Protocol

MHz – Megahertz

MIB – Management Information Base

MITM – Man in the Middle

MOS – Mean Opinion Score

ms – Milissegundos

NAT – Network Address Translation

o – Origin

OpenSER – Open SIP Express Router

OSI – Open Systems Interconnection

P – Padding

p – Phone Number

P2P – Peer-to-Peer

PABX – Private Automatic Branch eXchange

PBX – Private Branch eXchange

PC – Personal Computer

PCI – Peripheral Component Interconnect

PCM – Pulse Code Modulation

PDA – Personal Digital Assistants

PPGCC – Programa de Pós-Graduação em Ciência da Computação

xii

PPP – Point-to-Point Protocol

pps – pacotes por segundo

PSTN – Public Switched Telephone Network

PT – Payload Type

QoS – Quality of Service

r – Repeat times

RAM – Random Access Memory

RAS – Registration, Admission and Status

RFC – Request for Comments

RR – Receiver Reports

RS-232 – Recommended Standard 232

RSVP – ReSerVation Protocol

RTCP – RTP Control Protocol

RTP – Real-time Transport Protocol

RTSP – Real Time Streaming Transport Protocol

s – Session Name

SAP – Session Announcement Protocol

SCCP – Skinny Client Control Protocol

SDES – Source Description

SDP – Session Description Protocol

SIP – Session Initiation Protocol

SMTP – Simple Mail Transfer Protocol

SNMP – Simple Network Management Protocol

SPIT – Spam over Internet Telephony

SR – Sender Reports

SSRC – Synchronization Source

t – Timing

TCP/IP – Transmission Control Protocol/Internet Protocol

TDM – Time Division Multiplexing

TTS – Text-To-Speech

u – URI

UA – User Agent

xiii

UAC – User Agent Client

UAS – User Agent Server

UDP – User Datagram Protocol

UFU – Universidade Federal de Uberlândia

URA – Unidade de Resposta Audível

URI – Uniform Resource Indicator

URL – Uniform Resource Locator

v – Protocol Version

V – Version

VAD – Voice Activity Detection

VCB – Valor Calculado para o Balanceamento

VLAN – Virtual LAN

VoIP – Voice over Internet Protocol

WWW – World Wide Web

X – Extension

xDSL – Digital Subscriber Line

z – Time Zone Adjustments

xiv

Lista de Figuras

Figura 2.1 – PABX. ........................................................................................................ 15

Figura 2.2 – Ilustração de um Cenário Utilitário de Centrex.......................................... 16

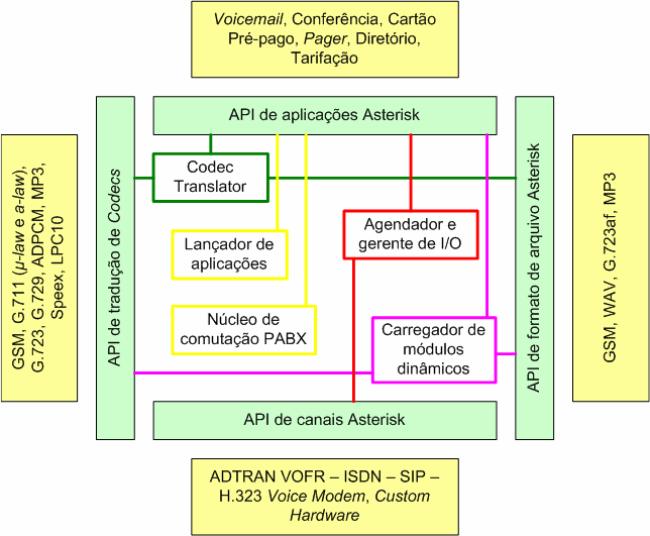

Figura 2.3 – Arquitetura do Asterisk PBX. .................................................................... 18

Figura 2.4 – Telefonia IP. ............................................................................................... 21

Figura 2.5 – Cenários Iniciais da PSTN e das Redes de Dados...................................... 22

Figura 2.6 – Comunicação Unificada. ............................................................................ 23

Figura 2.7 – Placa Analógica Digium TDM410............................................................. 24

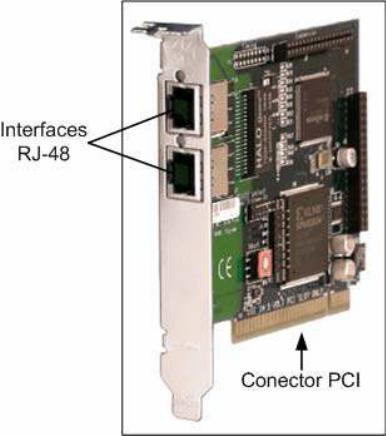

Figura 2.8 – Sinalização FXS e FXO. ............................................................................ 24

Figura 2.9 – Placa Digital Digium TE205P.................................................................... 25

Figura 2.10 – Rede sem Firewall.................................................................................... 35

Figura 2.11 – Rede com Firewall, Dados Permitidos..................................................... 36

Figura 2.12 – Rede com Firewall, Dados Negados........................................................ 36

Figura 2.13 – Processo de Criptografia. ......................................................................... 37

Figura 2.14 – ATA.......................................................................................................... 39

Figura 2.15 – Telefone IP. .............................................................................................. 40

Figura 2.16 – Softphone X-Lite....................................................................................... 40

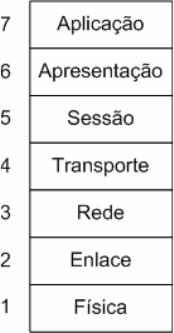

Figura 3.1 – Representação das Camadas do Modelo OSI............................................. 44

Figura 3.2 – Protocolos e Aplicativos Pertinentes a VoIP em Associação ao Modelo

OSI. .............................................................................................................................47

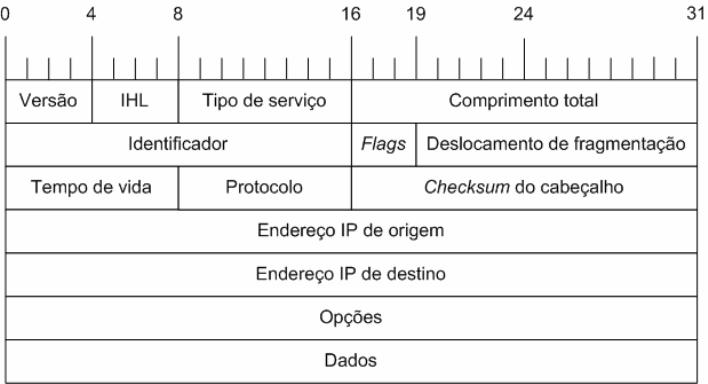

Figura 3.3 – Campos do Pacote IPv4. .............................................................................48

Figura 3.4 – Encapsulamento UDP.................................................................................51

Figura 3.5 – Datagrama UDP..........................................................................................52

Figura 3.6 – Pseudocabeçalho UDP................................................................................53

Figura 3.7 – Multiplexação e Demultiplexação UDP. ....................................................54

Figura 3.8 – Formato de um Pacote TCP........................................................................56

Figura 3.9 – Cabeçalho RTP. ..........................................................................................58

Figura 3.10 – Encapsulamento do Áudio........................................................................61

Figura 3.11 – Arquitetura do Protocolo H.323................................................................63

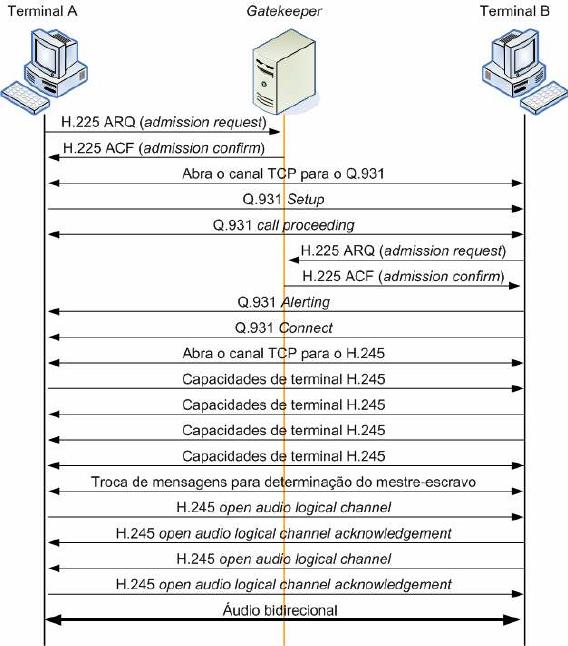

Figura 3.12 – Sinalização H.323 Direta entre Terminais................................................64

Figura 3.13 – Formato de uma Mensagem do Tipo REQUEST......................................68

Figura 3.14 – Formato de uma Mensagem do Tipo RESPONSE....................................69

Figura 3.15 – Estabelecimento de uma Chamada Utilizando o SIP................................71

Figura 3.16 – Descrição de uma Sessão SDP..................................................................74

Figura 4.1 – Ilustração do Uso de um Codec em VoIP...................................................76

Figura 4.2 – Processo de Conversão Analógico para Digital..........................................77

Figura 4.3 – Processo de Conversão Digital para Analógico..........................................78

Figura 4.4 – Digitalização do Sinal.................................................................................78

Figura 4.5 – Representação da Faixa de Freqüência.......................................................79

Figura 4.6 – Sinal de Voz Amostrado.............................................................................80

Figura 4.7 – Sinal de Voz Quantizado. ...........................................................................80

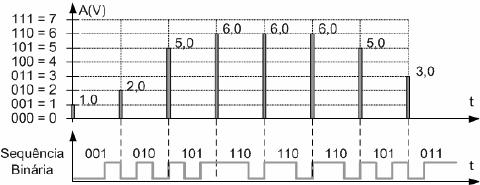

Figura 4.8 – Sinal de Voz Codificado.............................................................................81

xvi

Figura 4.9 – Comparação dos Três Principais Tipos de Codificadores.......................... 82

Figura 4.10 – Codificação DPCM. ................................................................................. 84

Figura 4.11 – Decodificação DPCM............................................................................... 85

Figura 4.12 – Ilustração de uma Comunicação VoIP. .................................................... 88

Figura 4.13 – Efeito do Jitter na Percepção da Fala....................................................... 90

Figura 4.14 – Chamada VoIP não Completada. ............................................................. 93

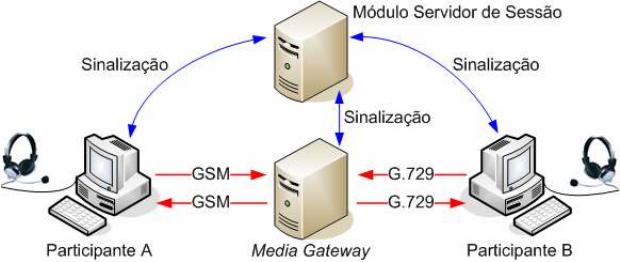

Figura 4.15 – Chamada VoIP Estabelecida por Meio de Media Gateway. .................... 94

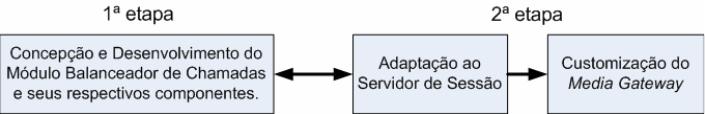

Figura 5.1 – Esquema Ilustrativo das Etapas do Trabalho. ............................................ 99

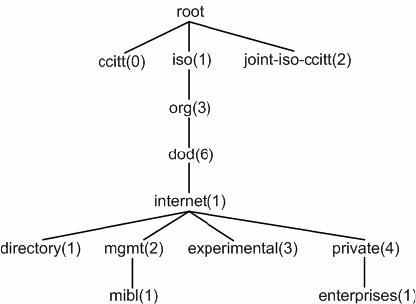

Figura 5.2 – Ilustração de Parte da Árvore da MIB...................................................... 101

Figura 5.3 – Ramo systemStats da Árvore da MIB....................................................... 103

Figura 5.4 – Caminho do Objeto ssCpuIdle(11) na Árvore da MIB.................... 104

Figura 5.5 – Obtenção do Percentual de Carga Disponível no Processador................. 104

Figura 5.6 – Ramo memory da Árvore da MIB. ........................................................... 105

Figura 5.7 – Caminho do Objeto memAvailReal(6) na Árvore da MIB............... 105

Figura 5.8 – Obtenção do Total de Memória Física Disponível................................... 106

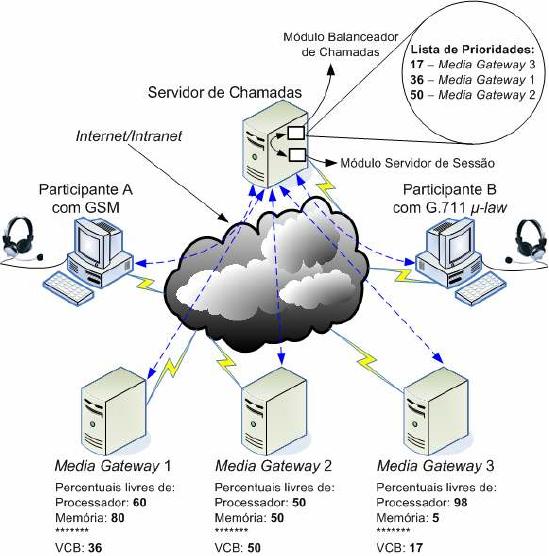

Figura 5.9 – Cenário de Aplicabilidade do Módulo Balanceador de Chamadas.......... 107

Figura 5.10 – Ilustração do Sub-módulo Acionador..................................................... 109

Figura 5.11 – Ilustração do Sub-módulo Verificador................................................... 110

Figura 5.12 – Ilustração do Sub-módulo Atualizador................................................... 110

Figura 5.13 – Ilustração do Sub-módulo Indicador de MG.......................................... 111

Figura 5.14 – Esquema de Funcionamento do Módulo Balanceador de Chamadas..... 112

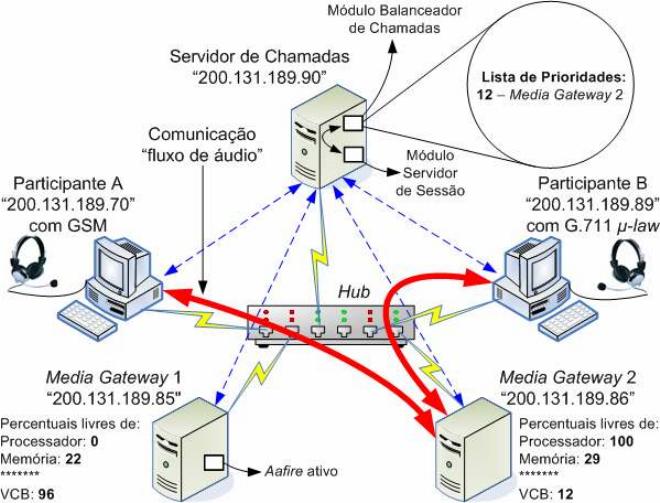

Figura 5.15 – Cenário de Implementação do Módulo Balanceador de Chamadas....... 117

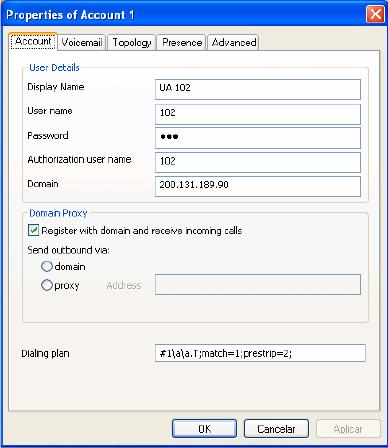

Figura 5.16 – Tela de Configuração de Conta do X-Lite.............................................. 118

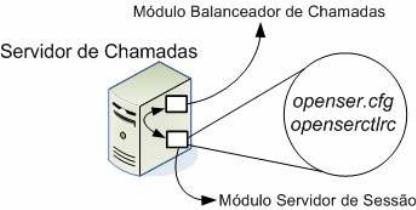

Figura 5.17 – Servidor de Chamadas............................................................................ 119

xvii

Figura 5.18 – Módulo Servidor de Sessão. ...................................................................120

Figura 5.19 – Ilustração do Estabelecimento de Chamada. ..........................................121

Figura 5.20 – Parte do Código Fonte para Registro dos Participantes nos Media

Gateways. ..................................................................................................................122

Figura 5.21 – Parte do Código Fonte para Acionar o Módulo Balanceador de Chamadas.

...................................................................................................................................122

Figura 5.22 – Código Fonte do Sub-módulo Acionador...............................................123

Figura 5.23 – Código Fonte do Sub-módulo Verificador. ............................................124

Figura 5.24 – Código Fonte do Sub-módulo Atualizador.............................................125

Figura 5.25 – Código Fonte do Sub-módulo Indicador de MG. ...................................126

Figura 5.26 – Media Gateway.......................................................................................127

Figura 5.27 – Código Fonte do Arquivo res_mysql.conf. .............................................128

Figura 5.28 – Código Fonte do Arquivo extconfig.conf................................................128

Figura 5.29 – Código Fonte do Arquivo extensions.conf..............................................129

Figura 5.30 – Cenário com Media Gateway Inativo. ....................................................130

Figura 5.31 – Cenário de Media Gateway com Elevado Percentual de Memória

Disponível. ................................................................................................................131

Figura 5.32 – Cenário de Media Gateway com Elevado Percentual Disponível de

Processador................................................................................................................133

Figura 6.1 – Cenário de Testes do Módulo Balanceador de Chamadas........................136

Figura 6.2 – Teste 1, Participantes com Idênticos Codecs............................................139

Figura 6.3 – Linha de Tempo para o Teste 1. ...............................................................140

Figura 6.4 – Teste 2, Participantes com Codecs Distintos............................................142

Figura 6.5 – Linha de Tempo para o Teste 2. ...............................................................143

Figura 6.6 – Teste 3, com Media Gateway Ativo e Inativo. .........................................148

xviii

Figura 6.7 – Linha de Tempo para o Teste 3................................................................ 149

Figura 6.8 – Teste 4, com Media Gateways Inativos.................................................... 154

Figura 6.9 – Linha de Tempo para o Teste 4................................................................ 155

xix

Lista de Tabelas

Tabela 4.1 – Medidas de Qualidade em VoIP. ............................................................... 91

Tabela 4.2 – Pontuação de MOS. ................................................................................... 91

Tabela 4.3 – Alguns Codecs e suas Respectivas Taxas de Transmissão e MOS. .......... 92

Tabela 4.4 – Tempos de Transcodificação pelo Media Gateway 1 (asterisk1).............. 95

Tabela 4.5 – Tempos de Transcodificação pelo Media Gateway 2 (asterisk2).............. 95

Tabela 6.1 – Chamadas do Teste 1, com Participantes de Idênticos Codecs. .............. 139

Tabela 6.2 – Momentos e Intervalos de Tempo do Teste 1.......................................... 141

Tabela 6.3 – VCBs Disponibilizados na Lista de Prioridades Durante o Teste 1. ....... 141

Tabela 6.4 – Chamadas do Teste 2, Participantes com Codecs Distintos. ................... 143

Tabela 6.5 – Momentos, Intervalos de Tempo e Media Gateway do Teste 2. ............. 145

Tabela 6.6 – VCBs Disponibilizados na Lista de Prioridades Durante o Teste 2. ....... 146

Tabela 6.7 – Chamadas do Teste 3, com Media Gateway Ativo e Inativo................... 149

Tabela 6.8 – Momentos, Intervalos de Tempo e Media Gateway do Teste 3. ............. 151

Tabela 6.9 – VCBs Disponibilizados na Lista de Prioridades Durante o Teste 3. ....... 152

Tabela 6.10 – Teste 4, com Media Gateways Inativos. ................................................ 155

Tabela 6.11 – Momentos e Intervalos de Tempo do Teste 4........................................ 156

Tabela 6.12 – VCBs Disponibilizados na Lista de Prioridades Durante o Teste 4. ..... 157

Tabela 6.13 – VCBs do Media Gateway 2 nos Testes 2 e 3......................................... 158

Sumário

1 Introdução.................................................................................................................1

2 Tecnologia VoIP

......................................................................................................8

2.1 Aplicabilidade da VoIP......................................................................................... 10

2.1.1 OpenSER ....................................................................................................... 11

2.1.2 Asterisk PBX ................................................................................................. 13

2.1.2.1 PBX VoIP ............................................................................................... 14

2.1.2.2 Arquitetura do Asterisk PBX .................................................................. 17

2.1.2.3 Funcionalidades e Características ........................................................... 19

2.1.2.4 Telefonia IP............................................................................................. 21

2.1.2.5 Hardware ................................................................................................ 23

2.1.2.6 Protocolos de Sessão e Codecs Suportados ............................................ 26

2.1.3 Interação entre o OpenSER e o Asterisk PBX............................................... 26

2.2 Segurança em VoIP .............................................................................................. 28

2.2.1 Vulnerabilidades em VoIP............................................................................. 30

2.2.2 Ataques Decorrentes das Vulnerabilidades ................................................... 31

2.2.3 Medidas de Segurança ................................................................................... 33

2.2.3.1 VLAN...................................................................................................... 33

xxi

2.2.3.2 Firewall ...................................................................................................34

2.2.3.3 Criptografia em VoIP ..............................................................................37

2.3 Utilitários da VoIP ................................................................................................38

2.3.1 ATA................................................................................................................39

2.3.2 Telefone IP .....................................................................................................39

2.3.3 Softphone........................................................................................................40

2.4 Conclusão..............................................................................................................41

3 Protocolos Pertinentes a Tecnologia VoIP..................................................43

3.1 Protocolo IP...........................................................................................................47

3.2 UDP.......................................................................................................................50

3.2.1 Formato do Datagrama UDP..........................................................................51

3.2.2 Pseudocabeçalho UDP ...................................................................................53

3.2.3 Multiplexação e Demultiplexação do UDP....................................................54

3.3 TCP........................................................................................................................55

3.4 Protocolo RTP.......................................................................................................58

3.5 RTCP.....................................................................................................................60

3.6 H.323.....................................................................................................................62

3.7 SIP .........................................................................................................................65

3.7.1 SIP URIs.........................................................................................................67

3.7.2 Elementos da Arquitetura SIP........................................................................67

3.7.3 Requisições SIP..............................................................................................68

3.7.4 Respostas SIP .................................................................................................70

3.7.5 Estabelecimento de uma Sessão SIP ..............................................................70

xxii

3.8 SDP ....................................................................................................................... 71

3.8.1 Sintaxe e Campos do SDP ............................................................................. 72

3.9 Conclusão.............................................................................................................. 74

4 Codificação da Voz ............................................................................................. 76

4.1 Representação dos Sinais A/D e D/A ................................................................... 77

4.1.1 Amostragem................................................................................................... 78

4.1.2 Quantização ................................................................................................... 80

4.1.3 Codificação .................................................................................................... 81

4.1.3.1 Codificação por Forma de Onda ............................................................. 82

4.1.3.1.1 PCM ................................................................................................. 83

4.1.3.1.2 DPCM e ADPCM ............................................................................ 84

4.1.3.2 Codificação Paramétrica ......................................................................... 85

4.1.3.2.1 Codificação LPC.............................................................................. 86

4.1.3.3 Codificação Híbrida ................................................................................ 86

4.1.3.3.1 CELP................................................................................................ 87

4.2 Avaliação de Áudio .............................................................................................. 87

4.2.1 Qualidade do Som.......................................................................................... 88

4.2.2 Qualidade da Voz........................................................................................... 89

4.2.3 MOS............................................................................................................... 91

4.3 Transcodificação................................................................................................... 93

4.4 Conclusão.............................................................................................................. 97

5 Balanceamento de Chamadas VoIP a Transcodificar ........................... 98

5.1 SNMP.................................................................................................................. 100

xxiii

5.1.1 Processador...................................................................................................103

5.1.2 Memória .......................................................................................................104

5.2 O Módulo Balanceador de Chamadas.................................................................106

5.2.1 Cálculo do VCB ...........................................................................................114

5.3 Implementação do Módulo Balanceador de Chamadas ......................................116

5.3.1 Participantes A e B.......................................................................................118

5.3.2 Servidor de Chamadas..................................................................................119

5.3.2.1 Módulo Servidor de Sessão...................................................................119

5.3.2.2 Implementação do Módulo Balanceador de Chamadas ........................123

5.3.2.2.1 Sub-módulo Acionador ..................................................................123

5.3.2.2.2 Sub-módulo Verificador.................................................................124

5.3.2.2.3 Sub-módulo Atualizador ................................................................125

5.3.2.2.4 Sub-módulo Indicador de MG........................................................126

5.3.3 Media Gateway ............................................................................................127

5.4 Cenários de Atuação do Módulo Balanceador de Chamadas .............................129

5.5 Conclusão............................................................................................................134

6 Validação da Proposta .....................................................................................135

6.1 Teste 1, Participantes com Idênticos Codecs ......................................................138

6.2 Teste 2, Participantes com Codecs Distintos ......................................................142

6.3 Teste 3, com Media Gateway Ativo e Inativo.....................................................147

6.4 Teste 4, com Media Gateways Inativos ..............................................................153

6.5 Conclusão............................................................................................................157

xxiv

7 Considerações Finais........................................................................................ 159

Referências.............................................................................................................. 163

Anexo A - Códigos Fonte dos Arquivos de Configuração

...................... 175

A.1 - openserctlrc ..................................................................................................... 175

A.2 - openser.cfg....................................................................................................... 178

A.3 - snmpd.conf....................................................................................................... 186

Anexo B - Logs das Chamadas Realizadas nos Testes............................. 188

B.1 - Teste 1, Participantes com Idênticos Codecs................................................... 188

B.2 - Teste 2, Participantes com Codecs Distintos................................................... 190

B.3 - Teste 3, com Media Gateway Ativo e Inativo ................................................. 192

B.4 - Teste 4, com Media Gateways Inativos........................................................... 195

Anexo C - Logs dos VCBs nos Testes............................................................. 197

C.1 - Teste 1, Participantes com Idênticos Codecs................................................... 197

C.2 - Teste 2, Participantes com Codecs Distintos................................................... 198

C.3 - Teste 3, com Media Gateway Ativo e Inativo ................................................. 199

C.4 - Teste 4, com Media Gateways Inativos........................................................... 200

Capítulo 1

Introdução

A Internet, até o início da década de 1990, era um verdadeiro reduto de

pesquisadores ligados às universidades, ao governo e à indústria. A troca de

informações começava a tornar-se indispensável entre as pessoas e as corporações. Por

exemplo, o correio eletrônico foi uma das primeiras aplicações que aos poucos começou

a substituir as correspondências, de forma rápida, segura e confiável, se comparado com

os outros meios de comunicação existentes na época. Aos poucos, a Internet passava a

ocupar um lugar fundamental, de destaque, na área da comunicação, abrangendo os

aspectos pessoais, profissionais e comerciais da sociedade. Assim, a realidade cotidiana

mudou [15] [61].

A disponibilização de informações ou conteúdos fez-se mais presente e uma

nova abordagem dessa disponibilização ocorria mediante hipertextos, permitindo o uso

de imagens, sons e sofisticadas interfaces multimídia, por meio de localizadores URL

(Uniform Resource Locator) e levando a Internet a uma nova denominação, conhecida

como teia de alcance mundial ou WWW (World Wide Web). Consequentemente,

milhares de novos usuários foram atraídos para a rede. A Internet nunca foi ou será

apenas um único serviço. Atualmente, existe uma diversidade muito grande de

aplicações que a utilizam. Basicamente, estas aplicações, que são constituídas de um ou

mais serviços, trabalham sob o paradigma cliente-servidor [3].

Na Internet, as aplicações para disponibilizarem os serviços se comunicam entre

si por meio dos protocolos, que são um conjunto de regras padronizado que especifica o

formato, a sincronização, o sequenciamento e a verificação de erros na comunicação dos

dados. Portanto, é uma descrição formal de formatos de mensagem e das regras que dois

ou mais processos, no mesmo computador ou em computadores diferentes, devem

obedecer, ao trocarem mensagens. Uma aplicação da Internet pode fazer uso de um ou

mais protocolos, adequando-se, basicamente, ao modelo de referência TCP/IP

(Transmission Control Protocol/Internet Protocol) [30].

A diversidade de serviços que a Internet disponibiliza é extremamente grande,

entre os quais, aqueles relacionados à troca de mensagens escritas por pessoas, as

comunicações envolvendo mídias de vídeo e áudio, e as mensagens de dados para

transferências de arquivos. Essas trocas podem ser feitas em tempo real ou não. Assim,

as aplicações para a Internet, compostas de um ou mais serviços, foram sendo

desenvolvidas de acordo com a demanda do seu uso, com um crescimento vertiginoso.

No início da década de 2000, no ápice da disseminação da Internet, mesma

época em que a modalidade de Internet banda larga foi disponibilizada no Brasil, uma

variedade de aplicações surgiu para usufruir do aumento da largura de banda de rede

decorrente do aprimoramento tecnológico. Essas aplicações permitiram o uso de

serviços de comunicação multimídias, tais como rádio online, Skype, NetMeeting,

Net2Phone, Dialpad e outras. Entre elas estão as que fazem uso da tecnologia VoIP

(Voice over Internet Protocol), que consiste na transmissão de voz sobre as redes de

dados, e que demandam considerável largura de banda de rede [3] [4] [36] [64].

O tráfego de uma mensagem em rede de dados, no caso das redes de comutação

de pacotes, é constituído, basicamente, por pacotes, com uma diversidade de tipos de

serviços a que eles se originam, nas quais a tecnologia VoIP se faz presente. Assim, a

competição pela banda de rede é grande, pois, a princípio, não há prioridade entre os

pacotes.

Quanto maior o tamanho de uma mensagem que trafega pela rede de dados,

maior será o número de pacotes criados, que serão encaminhados à rede em

consonância com a possibilidade por demanda. Proporcionalmente, quanto maior for o

número de pacotes de uma mensagem, maior será a possibilidade de ocorrer algum

descarte por intervenção do controle de fluxo e de congestionamento da rede, decorrente

da limitação das capacidades disponíveis de seus recursos, tais como largura de banda,

buffers dos roteadores entre outros.

As comunicações de voz entre pessoas distantes, em tempo real, foram

inicialmente realizadas por meio de terminais telefônicos da PSTN (Public Switched

Telephone Network). Com o advento da Internet e da tecnologia VoIP, surgiram

aplicações que possibilitaram uma forma alternativa para essas comunicações de voz. O

presente trabalho trata da tecnologia VoIP, cujo princípio de funcionamento tem como

base a conversão da voz em uma sequência binária, por meio de amostragens e

respectivas conversões em pacotes de dados para serem posteriormente transmitidos até

a aplicação receptora de destino, via rede de dados. Tais transmissões ocorrem em

ambos os sentidos, ou seja, ora um dos participantes constitui-se no transmissor, ora no

receptor [75].

Quanto maior for a sequência binária convertida da voz, maiores serão as

mensagens a serem transmitidas, as quantidades de pacotes necessários, a banda de rede

requerida e, consequentemente, os descartes de pacotes que podem causar falha no

entendimento da mensagem de voz entregue pela aplicação receptora.

O uso de um algoritmo de codificação e decodificação, denominado codec

(COder/DECoder), nas sequências binárias de voz pode diminuir consideravelmente o

número de pacotes, com o ganho de praticidade no fluxo de transmissão e manutenção

relevante da qualidade da voz reproduzida pelo áudio na parte receptora. Tal codec,

consequentemente, possibilita uma redução significativa da banda de rede pela redução

da probabilidade de perda ou descarte. Já na parte receptora, ocorre o processo inverso

com a aplicação de um algoritmo de decodificação para a reconstrução da mensagem de

áudio [49] [75].

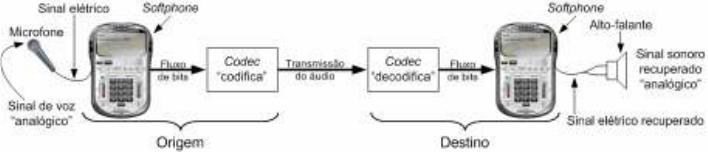

Ao utilizar-se o codec, a redução ocorre na fase de amostragem em

conformidade com ele. Com isso, a transmissão da sequência binária de voz ocorre de

forma compactada até a parte receptora, que, por intermédio do mesmo codec utilizado

para a codificação, realiza a respectiva decodificação e apresentação da amostragem

capturada no início do processo, mantendo , praticamente, a mesma qualidade do áudio

reproduzido no destino [49] [52].

Usualmente, os participantes de um sistema de comunicação de voz via Internet,

usam a tecnologia VoIP e contam com aplicações clientes que se relacionam entre si por

intermédio de um Módulo Servidor de Sessão, modo pelo qual se permite a mobilidade

e a escalabilidade. A comunicação de fato, que transporta a informação relativa à voz, é

feita entre os participantes por meio de protocolos, com funções de tempo real, sendo o

RTP (Real-time Transport Protocol), definido pela RFC (Request for Comments) 1889,

o mais utilizado. Já a comunicação entre as aplicações cliente e o Módulo Servidor de

Sessão é feita por um protocolo de sessão. Nesta pesquisa utiliza-se o protocolo de

sessão SIP (Session Initiation Protocol), o qual é o mais utilizado atualmente [30] [68]

[52] [69].

Um sistema de comunicação via VoIP, ou seja, um ambiente VoIP, é

caracterizado pela existência de dois elementos bem distintos: o Módulo Servidor de

Sessão e o participante, com possibilidade, ainda, de haver ou não o terceiro, o Media

Gateway, os quais, exceto o Módulo Servidor de Sessão, podem ter mais de uma

instância. Em geral, existem duas ou mais instâncias de participantes e cada qual pode

figurar em máquinas distintas.

Uma chamada em VoIP caracteriza-se por ser uma comunicação entre

participantes desse sistema. No entanto, as conceituações de chamada e comunicação

diferem, visto que, mesmo quando não haja atendimento e, por conseguinte, não se

obtenha efetividade da interação propositada, não se pode desconsiderar que a chamada

de fato ocorreu, pois recursos foram alocados para tal, apesar de, usualmente,

considerar-se comunicação quando do atendimento à chamada, com o estabelecimento

do respectivo fluxo de áudio entre os comunicantes.

O estabelecimento de uma chamada preconiza que os participantes já tenham

sido registrados no Módulo Servidor de Sessão, ao qual o participante de origem

requisita inicialmente autorização a fim de estabelecer a comunicação. Satisfeitas as

permissões e restrições, servidor retorna-lhe com o endereço do participante de destino,

para que ocorra o processo de comunicação. O Módulo Servidor de Sessão é também

responsável pela bilhetagem da chamada, cujo término é feito por qualquer um dos

participantes, a qualquer momento, após seu início, com o envio ao mesmo do sinal de

término, que executa as funções pertinentes ao evento e comunica, em seguida, aos

outros participantes.

Assim, num cenário de comunicação por meio do uso da VoIP, os participantes ,

necessariamente, devem registrar-se em um Módulo Servidor de Sessão que centralize

as respectivas e pertinentes informações. A comunicação pode ocorrer entre dois ou

mais participantes, quando se configura uma conferência, em conformidade com as

características do sistema, a exemplo do Skype [4].

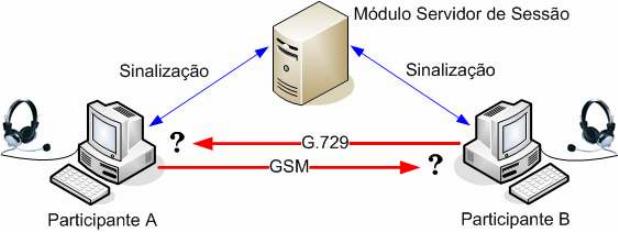

Com o uso da tecnologia VoIP, há ocasiões em que se faz necessária a utilização

de Media Gateways, pela sua capacidade de interconexão de chamadas, a exemplo da

VoIP com a PSTN, e vice-versa. E, ainda, quando nem todas as aplicações-clientes dos

participantes de um sistema de comunicação via VoIP possuam codecs compatíveis

entre si, o que lhes impede a comunicação, problema que se resolve com o emprego dos

Media Gateways, por serem servidores especializados na transcodificação, ou seja, na

tradução de fluxos de áudio encapsulados por diferentes codecs em outros [68] [69] [75]

[79].

Num sistema de comunicação via VoIP, em que se utilizam Media Gateways,

estes podem constituir-se em gargalo, por requererem consideráveis recursos do sistema

computacional como um todo, em especial o processador, a exemplo da

transcodificação e interconexão com a PSTN [44] [47] [77].

Logo, em um ambiente VoIP, os recursos computacionais podem exaurir-se e

acarretar a parada do sistema de comunicação, quando constituído por um único

Módulo Servidor de Sessão e vários Media Gateways submetidos a elevado número de

chamadas simultâneas com necessidade de transcodificação. Tal fato pode ocorrer

devido ao fato de as chamadas não serem distribuídas equitativamente e carecerem de

específico e adequado monitoramento.

O objetivo geral desta dissertação é apresentar uma solução para o

balanceamento de chamadas entre os Media Gateways quando houver a necessidade de

transcodificação. Como objetivos específicos tem-se o planejamento e a implementação

de um Módulo Balanceador de Chamadas, que interage com o Módulo Servidor de

Sessão.

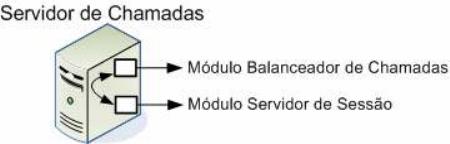

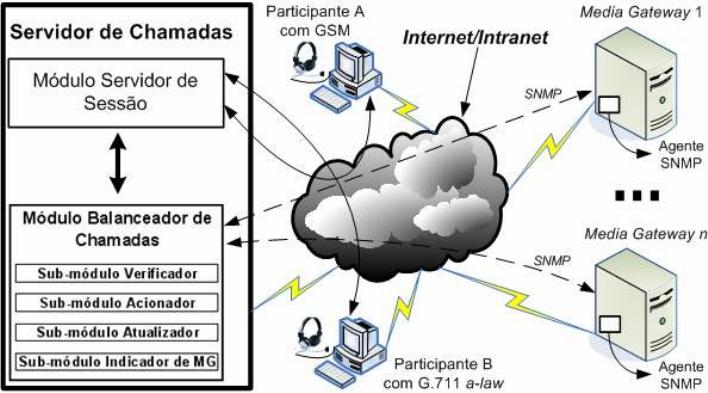

Para tanto, o Módulo Servidor de Sessão foi preparado para acionar o Módulo

Balanceador de Chamadas, cuja finalidade é indicar qual Media Gateway é o mais

adequado ao atendimento dos participantes de um sistema VoIP, quando não

conseguem comunicar-se devido à incompatibilidade entre os codecs.

Com o uso do Módulo Balanceador de Chamadas, ocorre maior disponibilidade

no sistema VoIP, bem como distribuição equitativa das chamadas carentes de

transcodificação entre os Media Gateways que compõem o sistema, evitando-se, assim,

a sobrecarga.

O Módulo Balanceador de Chamadas possibilita a avaliação dos recursos

computacionais dos Media Gateways, para, a partir da ponderação dos recursos neles

disponíveis, selecionar-se o mais adequado à chamada entrante no sistema, o que

corresponde a uma métrica para a carga ou esforço a que um Media Gateway deva estar

submetido. Dessa forma, o Módulo Servidor de Sessão ao receber a chamada que

necessita de transcodificação, seleciona o Media Gateway que deve atendê-la, o que é

feito por intermédio do Módulo Balanceador de Chamadas, proporcionando aos Media

Gateways serem submetidos a uma carga em valores assemelhados.

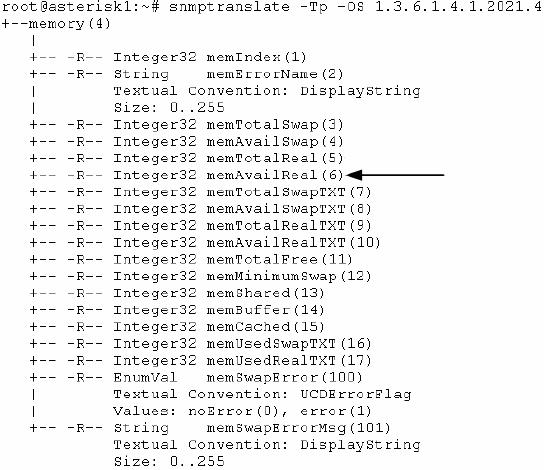

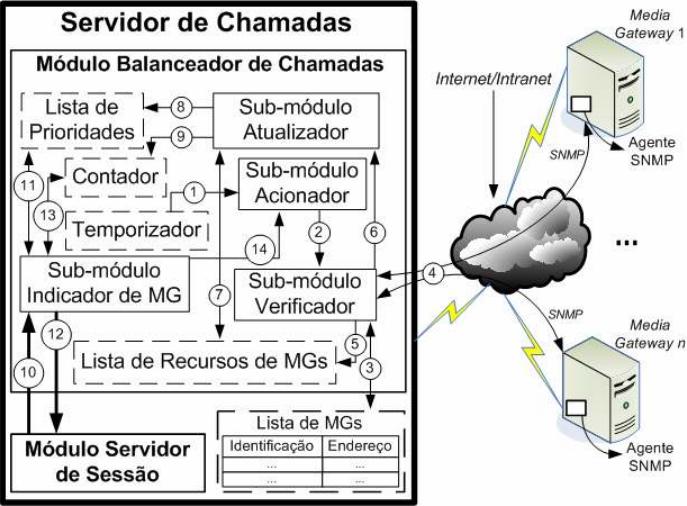

Para que o Módulo Balanceador de Chamadas identifique os percentuais dos

recursos computacionais disponíveis nos Media Gateways, é utilizado o protocolo de

gerência de redes, o SNMP (Simple Network Management Protocol), descrito na RFC

1157 [31].

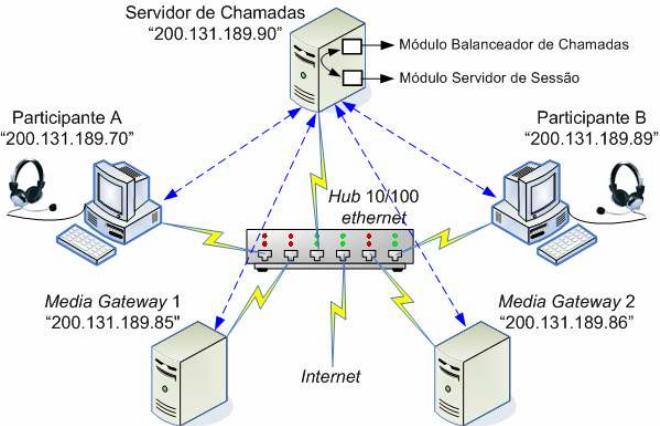

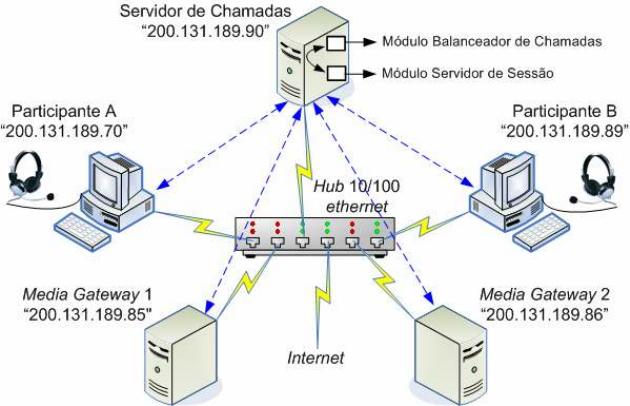

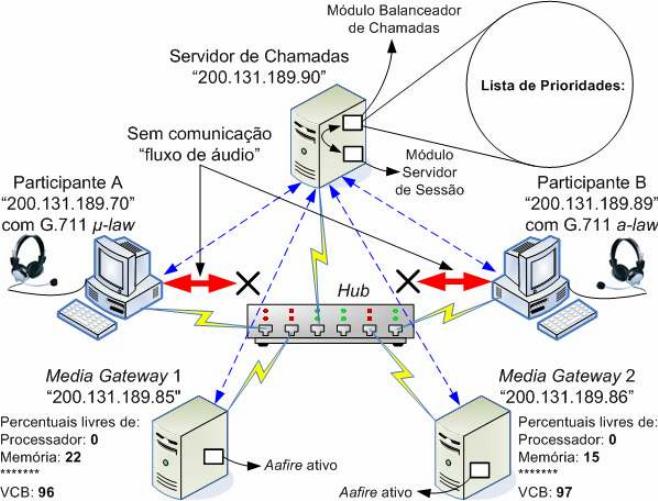

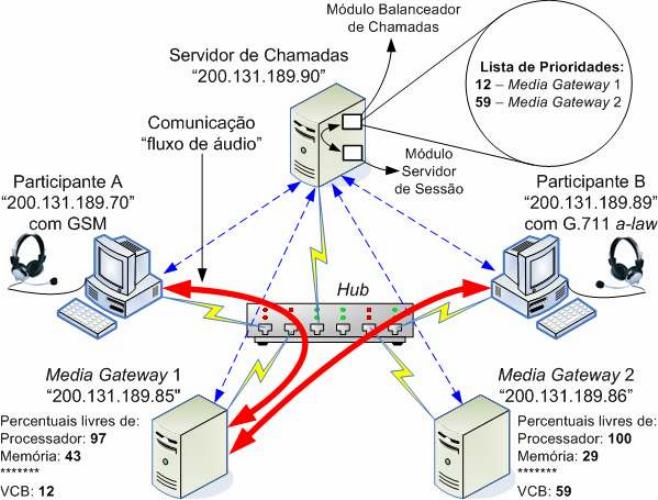

Para o desenvolvimento da proposta, criou-se um ambiente em que os testes

foram realizados reproduzindo o cenário real de um sistema via VoIP, com a utilização

de cinco máquinas tipo PC (Personal Computer), entre as quais duas para atuarem

como Media Gateways, uma como Módulo Servidor de Sessão e as demais como

participantes de origem e destino das chamadas VoIP, com respectivos codecs, com a

ênfase da função autenticadora pelo Módulo Servidor de Sessão aos usuários do sistema

VoIP, além dos Media Gateways a ele subordinados.

Em suma, o Módulo Balanceador de Chamadas permite sistemas de alta

escalabilidade, além do balanceamento de chamadas o mais ponderado possível, por

possibilitar que Media Gateways sejam acrescentados e ou substituídos de forma rápida,

prática e simples ao sistema VoIP; ainda propicia o mínimo de descarte de chamadas

que necessitem de transcodificação, apresentando-se como solução inovadora, visto não

ter sido encontrado na literatura pesquisada informação pertinente à problemática do

balanceamento de chamadas que necessitem de transcodificação, o que torna justificável

o presente trabalho [39] [59].

Quanto a trabalhos correlatos, a única referência encontrada na literatura diz

respeito ao balanceamento de chamadas VoIP com destino à PSTN, para um ambiente

em específico, e quando do encaminhamento das chamadas, não leva em consideração

qualquer métrica de monitoramento de carga dos Media Gateways, haja vista que

apenas um número conhecido de chamadas é atendido nesse ambiente, o qual é inerente

ao número de interfaces disponíveis com a PSTN [40].

A presente dissertação está estruturada em sete capítulos. A esta introdução

seguem-se as descrições dos demais seis capítulos resumidamente.

O Capítulo 2 apresenta a tecnologia VoIP, suas peculiaridades e

empregabilibidade. É apresentado o estado da arte da VoIP, considerando os aspectos

de implementação e segurança.

No Capítulo 3 são mostrados os protocolos pertinentes à tecnologia, desde os

protocolos da camada de rede aos da camada de aplicação. Os principais protocolos são

abordados, entre eles, o IP (Internet Protocol), o RTP e o SIP.

Já o Capítulo 4 introduz os conceitos referentes à codificação da voz, em todos

os processos a que ela deve ser submetida para que possa ser encaminhada por meio das

redes de dados até ser apresentada ao destino. Aborda ainda as principais formas de

codificação.

No Capítulo 5 é apresentado descritivamente o Módulo Balanceador de

Chamadas, abordando sua concepção e implementação como uma solução ao

balanceamento de chamadas VoIP a transcodificar. Os detalhes para implementação são

abordados.

O Capítulo 6 elenca os testes realizados para comprovar a eficácia do Módulo

Balanceador de Chamadas. Os resultados dos testes são comentados.

Já o Capítulo 7 encerra o trabalho com as considerações finais, apontando os

pontos positivos e negativos da pesquisa realizada, incluindo as contribuições à

comunidade científica, bem como sugestões de melhorias para este trabalho e para

trabalhos futuros.

O Anexo A apresenta os códigos fonte dos arquivos de configuração. Já o Anexo

B traz os logs das chamadas realizadas nos testes. E por fim, o Anexo C apresenta os

logs dos VCBs nos testes.

Capítulo 2

Tecnologia VoIP

A VoIP (Voice over Internet Protocol) consiste numa tecnologia, e não em um

serviço, para a comunicação de voz por meio das redes de dados, pela utilização de um

conjunto de software, hardware e padrões que habilitam o transporte da voz por meio

do protocolo Internet, o IP (Internet Protocol) [1] [2] [62] [68].

Essa tecnologia já se tornou muito comum e utilizada por 43% das empresas

mundiais, de acordo com levantamento realizado com 1,5 mil profissionais de 45 países,

feito pela Systimax Solutions, cujo resultado traduz um incremento de 152% em relação

à pesquisa realizada anteriormente, em 2002, quando apenas 17% das empresas

participantes a adotavam [43].

A VoIP, em comparação com a telefonia convencional, utiliza a comutação por

pacotes, via Internet, e não por circuitos, o que a provê de maior potencial de

aproveitamento dos recursos existentes, maximizando os canais anteriormente usados

apenas para dados. Em outras palavras, pode-se ter diferentes formas de ser

interconectar com operadoras de várias partes do planeta, sem a necessidade de conexão

física com elas, pela ampliação das opções para envio do seu tráfego de telefonia.

Com o surgimento da Internet e as possibilidades de telefonia a ela pertinentes,

bem como com o uso de tecnologias mais acessíveis, a transmissão de voz dessa forma

tem-se tornado mais viável do que pelo modelo convencional utilizado na PSTN [3].

Tal inovação tem alterado o setor de telefonia de maneira a fragilizar as

empresas tradicionalmente constituídas, pois se trata de um fenômeno de mercado

oportunizador à diversificação de opções de serviços aos usuários com a

disponibilização de benefícios facilmente absorvíveis por eles [17].

O crescimento acelerado do mercado mundial das plataformas VoIP e a

integração de voz, vídeo e dados discretos em um único sistema amplia a potencialidade

dessa tecnologia, pois uma rede convergente IP pode transmitir diversos tipos de dados,

sem a necessidade de redes distintas para cada serviço, como, por exemplo, de telefonia,

TV ou acesso à Internet.

Com isso, grandes operadoras de serviços de comunicação vislumbram ampliar

sua participação nesse segmento com inestimáveis oportunidades de exploração, em

razão de sua capacidade de convergência, o que é confirmado por estudos apresentados

pelo instituto de pesquisas Infonetics de que, somente na América do Norte, a previsão

de receitas para as operações via VoIP, apenas no mercado doméstico, constitua US$

23,4 bilhões em 2009, com perspectiva de crescimento para o patamar de 75% dos

serviços globais de transporte de voz, justificada pela redução geral de custos, melhor

gerenciamento e suporte a aplicações multimídia avançadas [2] [68].

As operadoras têm, gradativamente, disponibilizado a tecnologia VoIP em seus

serviços, haja vista sua maturidade e convergência a múltiplas operações, como auxiliar

imprescindível à competitividade contemporânea no setor de telefonia. Disso decorre o

fato de as empresas e consumidores disporem das mais amplas opções para serviços de

comunicação.

Nesse sentido, um dos desafios da tecnologia VoIP consiste em proporcionar o

mesmo nível de confiabilidade dos sistemas de transmissão convencionais, com

disponibilidade equivalente a 99,99% da PSTN, o que garante a realização da

comunicação com qualidade e segurança, sem interceptações, modificações ou

distorções [73].

Assim, em VoIP faz-se necessário impedir à utilização do sistema por pessoas

não autorizadas, o que é possível por meio de autenticação. Para tanto, a VoIP requer

alta disponibilidade e tempo de manutenção atualizada da rede de dados, que necessita

prover qualidade ao respectivo serviço, visto que o atraso de apenas um segundo pode

comprometer acentuadamente sua qualidade [2] [62] [73].

É importante ressaltar que a rede necessita suportar altos volumes de tráfego e

integrar os conceitos multimídia de seus serviços. Deste modo, os provedores VoIP

passam a ser competitivos, por oferecerem serviços inteligentes e simplificados. Por

conseguinte, pela utilização de tal tecnologia, torna-se possível proporcionar ao usuário

condições de optar convenientemente pela maneira e pelo equipamento mais apropriado

para realizar ou receber uma chamada de posse de uma única identificação [21].

Apesar de a VoIP já ser conhecida há tempos, somente a partir de 2004, com sua

viabilização econômica e a crescente demanda por mobilidade corporativa, as redes de

dados e voz iniciaram o processo que culminou em sua veloz convergência e

implantação em larga escala; em consequência, iniciaram-se as preocupações referentes

ao tráfego de pacotes com áudio, que possuem especificidades distintas daquelas

peculiares aos pacotes de dados [5] [29] [64].

A convergência como fator imperativo em plataformas híbridas, ou seja, aquelas

que mesclam VoIP com PSTN, potencializou investimentos em soluções na tecnologia

VoIP, em decorrência de sua competitividade pela oportunização de uma gama

amplificada de serviços aos usuários.

De outro modo, pode-se afirmar que os sistemas híbridos têm-se destacado na

provisão de recursos IP e na compatibilização com a infraestrutura de troncos e ramais,

pelo que se vislumbra que a convergência de dados, vídeo e voz que já norteia os

investimentos na transmissão de dados sobre IP, afigura-se, sobretudo, com excepcional

perspectiva em futuro próximo, pela aplicabilidade da VoIP [34] [62] [75]. A seção

seguinte aborda a referida aplicabilidade da VoIP.

2.1 Aplicabilidade da VoIP

Com a evolução tecnológica, tornou-se possível o aprimoramento das redes de

dados, outrora apenas transmissoras de dados, para contemplarem também o transporte

de voz. A Internet, atualmente, é amplamente difundida e o usuário, ao se valer da

comunicação por seu intermédio, beneficia-se dos respectivos custos reduzidos a

valores ínfimos, possibilitados pela usualidade e aplicabilidade da VoIP para a

respectiva comunicação [75].

A VoIP é amplamente empregada, em razão de possibilitar larga aplicabilidade,

que provê funcionalidades inerentes à transmissão da voz, a exemplo de realização de

conferência, de correio de voz, de Telefonia IP, entre outras, inclusive aquelas usuais ao

modelo de PBX (Private Branch eXchange) convencional, se já portado para a VoIP

como um PBX VoIP [77].

É peculiaridade da VoIP sua abertura à interação ou integração com tecnologias

já existentes, a exemplo da VoIP com a PSTN, do que decorre a Telefonia IP. Isso

demonstra sua consonância com a dinâmica do processo de evolução das inovações no

campo da comunicação, possibilitador do refinamento ou incremento de

funcionalidades da VoIP, observado no software Asterisk PBX [68] [77].

Para a efetiva utilização da tecnologia VoIP, conta-se com recursos

viabilizadores de vários fins que a potencializam, a exemplo do software OpenSER para

o gerenciamento de sessão, cuja especificidade concerne em proporcionar acentuado

volume de chamadas em curto espaço de tempo, especificamente no âmbito de VoIP,

com usuários de codecs idênticos e que façam uso indispensavelmente do protocolo de

sessão SIP (Session Initiation Protocol) [38]. Na próxima seção é apresentado o

software OpenSER.

2.1.1 OpenSER

O OpenSER (Open SIP Express Router) é um servidor SIP robusto, flexível, em

software livre, escrito em C puro, criado para manusear infraestruturas de grande porte,

para gerenciar centenas de milhares de usuários [38].

Pode ser usado em sistemas com recursos limitados, assim como em servidores

de grande porte, tornando possível uma escalabilidade rápida para milhares de ligações

por segundo, a exemplo de testes já realizados, em que o OpenSER registrou mais de

quatro milhões de usuários e atendeu a mais de 28 milhões de chamadas por hora [38].

Embora especialmente desenvolvido para sistemas operacionais Unix/Linux,

com otimizações específicas, o OpenSER pode ser utilizado também com Solaris e com

o FreeBSD, com oferta de alto desempenho e estabilidade [38].

O OpenSER pode ser indicado para provedores VoIP, também conhecidos como

ITSP (Internet Telephony Service Provider) e serviços de revenda de minutos; ainda

conta com capacidade de rápido crescimento em número de assinantes, com reduzida

necessidade de investimento em hardware.

O OpenSER gerencia todas as ligações entrantes e saintes de uma rede VoIP,

bem como intermedeia controles de acesso e preferências de usuários e ou domínios.

Com isso, tarefas essenciais, como integração com banco de dados e contabilidade das

ligações completadas, também são por ele executadas.

São funcionalidades do OpenSER atuar como [38] [45] [79]:

x SIP proxy server: entidade responsável por receber mensagens e encaminhá-las.

Possui as funcionalidades de autorização, tradução de endereços, autenticação,

aplicação de regras de segurança por meio do controle de acesso à rede, bem

como roteamento de chamadas;

x SIP registrar server: entidade responsável por manter atualizadas as

informações de registro sobre os UAs (User Agents) e ou autenticá-los, bem

como compartilhá-los com outros servidores da rede;

x SIP location server: entidade utilizada para identificar as possíveis localizações

dos destinos chamados;

x SIP application server: entidade que permite a novas aplicações estenderem as

funcionalidades do OpenSER;

x SIP dispatcher server: entidade que implementa um distribuidor de endereços de

destino, o que é feito computando hashes de partes da requisição e selecionando

respectivo endereço para destino.

Não obstante as atribuições referenciadas do OpenSER, ele se mostra inviável

como [38] [45]:

x Media server: o OpenSER não trabalha com o fluxo de mídia, mas apenas com a

sinalização, pois não executa transcodificação nem mesmo a interconexão com a

PSTN;

x Back-To-Back User Agent (B2BUA): entidade que mantém o completo estado

da transação, e faz-se participativo em todas as requisições, razão pela qual pode

desempenhar várias funções impraticáveis ao SIP proxy server, que apenas

mantém seu estado.

Em suma, pelo fato de o OpenSER atuar única e exclusivamente com a

sinalização, sua abrangência quantitativa assume cifras consideráveis, o que o torna

referência no que tange ao trato de chamadas VoIP em larga escala, utilitárias do

protocolo de sessão SIP e de mesmos codecs [38].

Apesar da elevada potencialidade do OpenSER para chamadas em larga escala,

ele carece de funcionalidades supridas pelo Asterisk PBX, abordado na seção seguinte

[38].

2.1.2 Asterisk PBX

O Asterisk PBX constitui-se em um PBX VoIP completo em software, baseado

no paradigma Open Source. Foi criado em 1999 por Mark Spencer e, nos dias atuais,

desponta como um dos principais agentes da revolução nas telecomunicações [6] [79].

No final do século passado, mais precisamente em 1999, um programador

americano, Mark Spencer, decidiu seguir na contramão das grandes empresas, pois sua

pretensão era apenas criar um sistema para sua, até então, pequena empresa, que

pudesse atender e armazenar as chamadas não atendidas. Atualmente o Asterisk PBX é

uma das grandes promessas no que diz respeito ao software livre e, tem e está mudando

os conceitos conhecidos em telefonia, haja vista ser de código aberto, ultra flexível e

gratuito [6] [79] [105].

Seu diferencial está em sua natureza, totalmente aberta e customizável,

complementada por uma série de padrões atendidos. Nenhum outro equipamento de

PBX pode implementar as funcionalidades operadas pelo Asterisk PBX nem conta com

sua respectiva diversidade [79].

O Asterisk PBX suporta uma vasta gama de protocolos TDM (Time Division

Multiplexing) para o gerenciamento e transmissão de voz nas interfaces convencionais

de telefonia. Suporta também os padrões de sinalização americanos e europeus, usados

em grande parte dos sistemas de comunicação, permitindo com isto um elo entre a

próxima geração de telefonia, que integra dados e voz, com a infraestrutura atual [79]

[80] [81].

Desse modo, não somente suporta a telefonia tradicional como lhe agrega novas

funções, por possuir um núcleo central de chaveamento, constituído por quatro APIs

(Application Programming Interface), cada qual com funções distintas, desde manuseio

de formatos de arquivos e codecs ao carregamento modular das aplicações de telefonia e

interfaces de hardware. Com isso, é possível comutação transparente entre todas as

interfaces suportadas, o que por conseguinte possibilita a disponibilização de uma série

de sistemas de telefonia numa única rede de comutação [80] [81].

Como qualquer software baseado na filosofia Open Source, o Asterisk PBX

recebe milhares de contribuições de programadores de todo o mundo diariamente, o que

auxiliou no desenvolvimento de várias de suas funções, entre as quais se destacam o

correio de voz, as salas de audioconferências, as unidades de resposta audível e o

atendimento automático.

O correio de voz é responsável por armazenar recados quando uma chamada não

pode ser atendida e avisar ao usuário de destino sobre o acontecimento. Já as salas de

audioconferência criam ambientes para “reuniões” por telefone, enquanto as unidades

de resposta audível atendem às ligações e, por meio de menus, direcionam-nas para os

locais mais apropriados.

Em síntese, o Asterisk PBX consiste em um sistema convergente de telefonia

baseado em código livre, que foi concebido inicialmente para ser suportado pelo sistema

operacional Linux. O mesmo ainda reúne mais de cem anos de conhecimento em

telefonia, em uma suíte de softwares altamente integrados.

Embora, originalmente desenvolvido para Linux, atualmente suporta vários

outros sistemas operacionais, como OpenBSD, FreeBSD, OS X e Solaris. Seu nome é

uma alusão ao caractere * (asterisco), a máscara que representa qualquer nome de

arquivo no sistema Linux [79] [80].

2.1.2.1 PBX VoIP

O telefone convencional é, na grande maioria das vezes, conectado diretamente à

operadora local de telefonia, o que permite por meio dele a realização de chamadas pela

discagem do número de destino desejado. No entanto, já em um ambiente corporativo,

usualmente existem mais ramais do que linhas telefônicas, principalmente devido ao

custo, o que suscita a necessidade de um ponto central para o gerenciamento e a

distribuição das chamadas, o que é realizado pelo PABX (Private Automatic Branch

Exchange) [52] [69]. A Figura 2.1 ilustra o exemplo de um PABX.

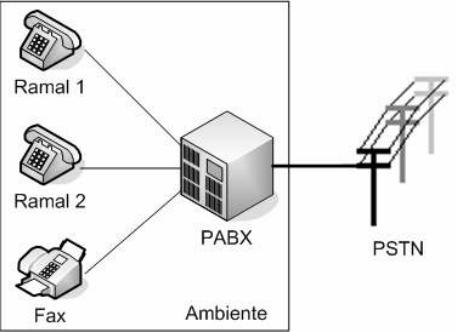

Figura 2.1 – PABX.

Pela análise da Figura 2.1 depreende-se que qualquer aparelho contido no

ambiente de abrangência do PABX pode interconectar-se tanto interna quanto

externamente à PSTN via sua respectiva central.

Pode-se afirmar que um PABX constitui uma central telefônica, cuja função, em

essência, baseia-se em comutação de circuitos e consiste na possibilidade de

distribuição de uma ou mais linhas telefônicas num ambiente, ou seja, ligar uma série de

telefones a uma linha externa como um elemento de controle, permitindo efetuar

ligações entre ramais internos sem intervenção manual, ou mesmo realizar chamadas

para PSTN ou dela recebê-las e, ainda gerencia permissões de uso dos ramais

individualmente ou por grupos. O PABX oferece vários outros serviços, incluindo

chamada em espera, conferência, transferência de chamadas, autoatendimento e correio

de voz, entre outros [52] [69].

O termo original para a designação das centrais telefônicas usadas nas empresas

era PBX (Private Branch eXchange), atribuído aos equipamentos que necessitavam da

intervenção manual de um operador para completar chamadas. Com a evolução

tecnológica, eles foram modernizados, alcançando a automação, a partir da qual

passaram a ser denominados PABX. No entanto, é necessário atenção quanto ao uso da

terminologia, pelo fato de referir-se ao mesmo conceito, significando um centro de

distribuição telefônica, de propriedade de uma empresa cuja atividade não inclua o

fornecimento de serviços telefônicos ao público em geral, com modos operandus

distintos, manuais obsoletos, o PBX, ou automáticos, o PABX [7] [106].

Em aprimoramento ao referido modelo, surgiu na década de 1990 o PABX

Virtual, quando a indústria de telecomunicações instigou as operadoras de telefonia a

substituírem as centrais telefônicas, até então eletromecânicas, pelas emergentes

centrais digitais, que propiciavam maiores benefícios aos seus usuários, por agregarem

mais funcionalidades que as anteriores.

Exemplo disso foi a possibilidade da oferta aos assinantes de linhas telefônicas

convencionais caracterizadas como se fossem ramais de um PABX, distribuídas a partir

da central telefônica da operadora, ou seja, um Centrex. A Figura 2.2 ilustra um cenário

utilitário de Centrex [37] [52].

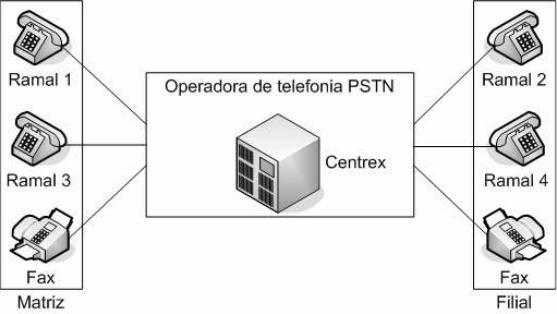

Figura 2.2 – Ilustração de um Cenário Utilitário de Centrex.

A Figura 2.2 exemplifica um modelo de PABX virtual Centrex, que se situa na

operadora de telefonia PSTN, e não nos ambientes componentes do cenário, como no

modelo convencional.

Mais recentemente, com o aprimoramento tecnológico e, em especial, o advento

da tecnologia VoIP, ela foi incorporada ao modelo então usual, configurando-se uma

inovadora modalidade denominada PBX VoIP, que mantém a topologia de um PABX

centralizado, não na operadora de telefonia, mas em um ambiente de rede, a exemplo de

um data center, cujos ramais não mais são convencionais, mas utilizadores da VoIP

[69].

Por suas características, ele se encaixa muito bem em alguns cenários como

empresas em ascensão, na abertura de novas filiais, ou nas quais o PABX se saturou, e

as que requeiram necessidades especiais, tais como mobilidade ou serviços de correio

de voz, URAs (Unidade de Resposta Audível) configuráveis e acesso online a

bilhetagem das chamadas, entre outros [37] [69].

Pelas substanciais potencialidades agregadas ao PBX VoIP, na atualidade,

ocorre sua prevalência em decorrência das funcionalidades da aplicação da tecnologia

VoIP, que disponibiliza vantagens, a exemplo de:

x Mobilidade: desta forma, basta conectar-se à rede de dados, a exemplo da

Internet, para ter disponível um ramal VoIP e, assim, estar apto à comunicação;

x Flexibilidade: a realocação de ramais é facilmente resolvida, conectando-se o

dispositivo provedor da interface de comunicação à rede de dados;

x Escalabilidade: para acrescentar novos ramais, basta habilitá-los ao sistema, ao

contrário do que ocorre no modelo PABX convencional, cuja solução é onerosa.

O software Asterisk PBX é um excelente exemplo do uso da VoIP, o qual foi

utilizado nesta dissertação com a função de Media Gateway, pela sua flexibilização e

por implementar um fiel cenário de PBX VoIP [65] [66].

2.1.2.2 Arquitetura do Asterisk PBX

A arquitetura do Asterisk PBX é composta, basicamente, de [80] [81]:

x Canais: entendidos como toda entrada ou saída de um sinal, quer seja de

natureza digital, analógica ou VoIP, de quaisquer de suas interfaces;

x Protocolos de comunicação: SIP, MGCP (Media Gateway Control Protocol),

SCCP (Skinny Client Control Protocol), H.323 e IAX (Inter-Asterisk eXchange),

responsáveis pela sinalização das chamadas;

x Codecs: constituem-se os elementos que codificam e decodificam as

informações das comunicações VoIP, responsáveis por adaptarem a quantidade

de bits que serão transmitidos para a rede, sempre com a meta de deixar a

qualidade da voz o mais próximo possível do natural, ou, pelo menos, com o

padrão já alcançado pela telefonia tradicional;

x Aplicações: funcionalidades acopladas ao sistema, responsáveis pela

operacionalidade do PBX, a exemplo de correio de voz, conferência e URA.

A arquitetura do Asterisk PBX é ilustrada na Figura 2.3 [80] [81].

Figura 2.3 – Arquitetura do Asterisk PBX.

Visualiza-se, na Figura 2.3, a arquitetura geral do Asterisk PBX em que se

explicitam os seus elementos arcabouço, descritos anteriormente.

Enfatiza-se ser o Asterisk PBX essencialmente um PBX VoIP que suporta

múltiplos protocolos utilizados em VoIP, tais como SIP, MGCP, SCCP, H.323, IAX,

que permite tanto a utilização de telefones em software “softphone” como equipamentos

e dispositivos telefônicos VoIP, como ATA (Analog Telephone Adaptor) e Telefone IP

[79].

O Asterisk PBX também possui a capacidade de interoperar com os sistemas de

telefonia tradicionais, PSTN, o que somente é possível pela adição de hardware

peculiar. Pode ser usado em inúmeras aplicações, desde um PBX VoIP para uma

pequena empresa a sistemas de resposta automática de alta densidade [64] [68].

2.1.2.3 Funcionalidades e Características

As principais funcionalidades e características incorporadas e, portanto,

inerentes ao Asterisk PBX são [79] [80] [81]:

x Correio de voz “Voicemail”: semelhante a uma caixa postal tradicional,

entretanto, ao invés de cartas, armazena mensagens de voz, inclusive, com a

opção de enviá-las aos usuários via e-mails (Electronic Mail);

x Unidade de Resposta Audível (URA), ou IVR (Interactive Voice Response):

atendimento eletrônico das ligações com a possibilidade de integração com

outras aplicações e bancos de dados, de prover a criação de menus de navegação

e de reconhecimento de voz. Permite programação de forma flexível ao

atendimento de chamadas, em vista a dar-lhes algum tipo de resposta sem

interação humana, por intermédio da escolha entre as opções expostas pelo

respectivo emissor. Possibilidade de reprodução de áudio, leitura de texto e

devolução de informações a partir de uma base de dados. Interação com o

sistema por intermédio do toque em teclas do telefone, a exemplo do sistema de

votação via telefone, ou o simples acesso a uma conta bancária, pela inserção do

número da conta e respectiva senha via teclado, seguindo ordens pré-definidas

no sistema;

x Distribuidor Automático de Chamadas (DAC) ou Automatic Call Director

(ACD): distribui as chamadas entrantes no dispositivo, grupo ou serviço,

utilizando algoritmos de distribuição aos agentes que estão logados no

respectivo serviço, com maior tempo livre ou menor tempo acumulado. Quando

utilizado em call centers, possibilita o gerenciamento de filas, prioridades das

chamadas e direcionamento para agentes específicos;

x Conferência de áudio: cria salas de conferência que possibilitam a vários

usuários conversarem simultaneamente;

x Discador automático: gera chamadas a partir de uma base de dados, que contêm

números de telefones e as direcionam para respectivos ramais ou agentes;

x Servidor de música de espera “Music On Hold”: constituído por vários formatos

de arquivos de áudio reproduzidos de forma síncrona ou assíncrona, que

ocorrem apenas ao se colocar uma chamada corrente em espera, ou antes do seu

atendimento, de modo que quem originou a chamada possa ouvi-los enquanto

aguarda o atendimento;

x Registro detalhado das ligações: relatórios completos inerentes às ligações,

como duração, origem, destino e custo, a partir de cujas informações pode-se

monitorar a utilização do Asterisk PBX e detectar padrões e ou possíveis

anomalias;

x Ramal local e remoto: ramais podem estar geograficamente distantes, entretanto

participando do mesmo serviço VoIP, desde que haja acesso via rede de dados,

por possuírem independência geográfica e

x Interoperabilidade entre diferentes protocolos: o Asterisk PBX suporta,

praticamente, todos os protocolos utilizados atualmente na telefonia

convencional e VoIP. Portanto, a migração e interligação com sistemas híbridos

é altamente facilitada;

x Distribuição de chamada recebida: o Asterisk PBX permite receber uma

chamada telefônica, olhar para seus atributos e tomar decisões de

encaminhamento com base no seu conteúdo. Exemplos de como encaminhar

uma chamada podem ser seu envio para uma extensão única, para um grupo de

extensões e gravá-la.

As funcionalidades e características descritas constituem em seu conjunto o

Asterisk PBX.

2.1.2.4 Telefonia IP

A utilização da VoIP em PBX VoIP ilustra o desenvolvimento tecnológico da

transmissão de voz por meio das redes de dados. Deste modo, é suplantada a comutação

tradicional pela utilização consonante da VoIP com a PSTN na Telefonia IP, bem como

em outras usualidades [68] [69].

Ou seja, a VoIP, como alternativa de comunicação, é buscada por usuários de

linhas telefônicas convencionais, por meio da modalidade de Telefonia IP, que se

constitui na associação da respectiva tecnologia à PSTN, em cenários nos quais até

recentemente a telefonia convencional constituía a única alternativa. A Figura 2.4 ilustra

a Telefonia IP.

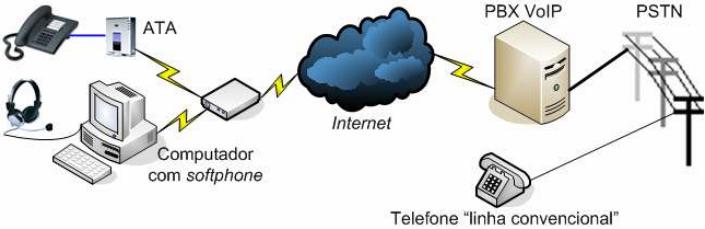

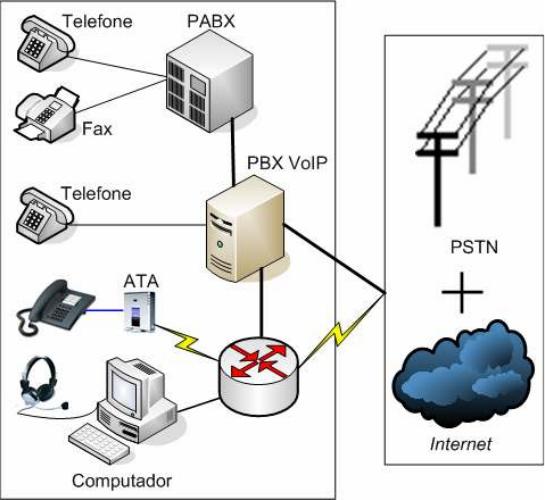

Figura 2.4 – Telefonia IP.

Se incorporada a aparelhos de PABX, ou aos Media Gateways por meio de

placas dotadas de interfaces analógicas ou digitais, torna possível a realização da

comunicação da VoIP para PSTN, de PSTN para VoIP ou mesmo da VoIP para VoIP

conforme já ilustrado na Figura 2.4 [55].

Empresas de diversos segmentos, pelo uso da Telefonia IP alcançam economia

nas comunicações, com cifras entre 70% e 80%, por reduzir custos com deslocamentos

e integrar infraestruturas de dados, vídeo e áudio, com controle eficaz na segmentação

de chamadas [8] [34] [43].

Sua peculiar natureza integradora permite a redução do número de fornecedores

de equipamentos na oferta de serviços, tanto de telefonia, rede de dados, conferência e

videoconferência, com segurança e monitoramento, do que decorre maior

produtividade, em função de mobilidade, coordenação e colaboração, ilustrados

respectivamente nos cenários das Figuras 2.5 e 2.6 [23] [88].

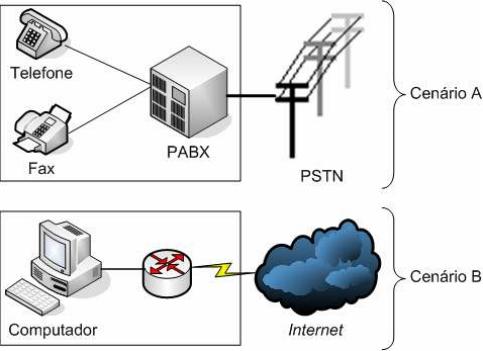

Figura 2.5 – Cenários Iniciais da PSTN e das Redes de Dados.

Constata-se, pela análise do cenário A da Figura 2.5, que a comunicação de voz,

em seu início, restringia-se única e exclusivamente à PSTN, enquanto, no cenário B da

Figura 2.5, as redes de dados, como a Internet, disponibilizavam apenas o suporte à

transmissão de dados.

Com o advento da VoIP, a comunicação de voz, que até então era restrita a

PSTN, passa a ser possível, quer também via VoIP, ou por sua associação à PSTN. Isso

acarretou um melhor aproveitamento dos recursos inerentes à transmissão de voz,

proporcionando mobilidade e, em especial, a redução de custos. A Figura 2.6 é ilustra a

evolução mencionada.

Figura 2.6 – Comunicação Unificada.

A Figura 2.6 mostra que a comunicação passa a ser unificada, haja vista que a

VoIP vale-se das redes de dados, pelo que estas passam a transmitir não apenas dados

mas também voz. Deste modo, funcionalidades, como receber o próprio correio de voz

personalizado via e-mail ou ter ramal IP no smartphone ou notebook, tornam-se

realidades corriqueiras.

2.1.2.5 Hardware

A rede PSTN, de início, oferecia apenas linhas em modo analógico. Com a

evolução tecnológica, contudo, tem passado a oferecer também linhas de natureza

digital. Em Telefonia IP, para que chamadas VoIP possam alcançar a PSTN, ou esta

alcançar a VoIP, tem-se o recurso da utilização do software Asterisk PBX, que

proporciona por meio de placas analógicas ou digitais suporte à rede PSTN em ambas

as modalidades de transmissão, ou seja, analógica e ou digital.

As placas analógicas são aquelas dotadas de interfaces RJ-11 e módulos FXO

(Foreign eXchange Office), FXS (Foreign eXchange Subscriber), ou ambos. Os

módulos FXO ou FXS associam-se às referidas interfaces em uma relação de um para

um. A Figura 2.7 ilustra uma placa analógica [89].

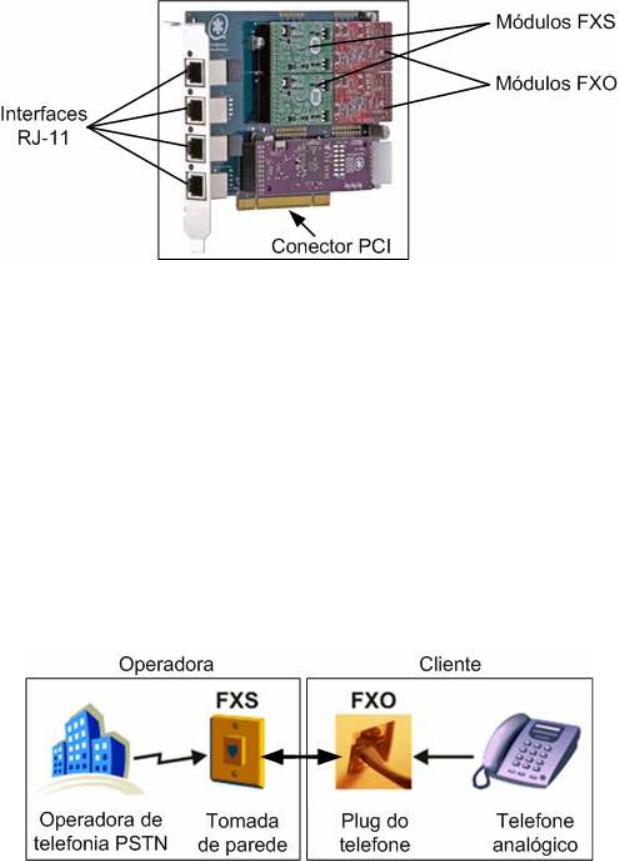

Figura 2.7 – Placa Analógica Digium TDM410.

Tal placa é instalada no barramento de expansão PCI (Peripheral Component

Interconnect) do computador e suporta quatro interfaces RJ-11, que tanto podem servir

módulos FXO quanto de FXS.

Os módulos FXS e FXO constituem-se nas portas utilizadas por linhas

telefônicas analógicas da PSTN. O FXS constitui-se o fornecedor da linha analógica ao

assinante, ou seja, fornece o tom de discagem, corrente de energia e som. O FXO, ao

contrário, constitui-se no receptor da linha analógica. Ambos são ilustrados na Figura

2.8 [71].

Figura 2.8 – Sinalização FXS e FXO.

A Figura 2.8 ilustra um aparelho telefônico analógico conectado diretamente à

linha da operadora de telefonia PSTN, que fornece sinalização FXS, recebida pelo

cliente pelo módulo FXO.

Já as placas digitais são aquelas que permitem a comunicação com a PSTN por

meio de canais digitais. Estes canais, por sua vez, podem ser tanto E1 quanto T1, com

interface RJ-48. A Figura 2.9 ilustra uma placa digital [89].

Figura 2.9 – Placa Digital Digium TE205P.

Em telefonia, é frequente o uso de linhas com alta velocidade e,

consequentemente, de grande capacidade designadas pelo termo tronco, usando PCM

(Pulse Code Modulation), conjuntamente com a multiplexagem TDM (Time Division

Multiplexing). Constituem-se padrões de sistemas de transmissão por linhas digitais os

enlaces T1, utilizado nos Estados Unidos e Japão, bem como o E1, adotado na Europa e

Brasil [52] [90].

O meio de transmissão T1 possui taxa de transmissão de 1544 Mbps (Megabits

por segundo), constitui-se por 24 canais de voz digitalizados (PCM24), cada qual com

velocidade respectiva de 64 kbps (kilobits por segundo). O E1 é também chamado de

“Link E1”, “enlace digital” ou “2 mega”, um meio de transmissão de 2048 Mbps, 32

canais digitais, cada qual com velocidade respectiva de 64 kbps, sendo 30 canais de voz

digitalizados (PCM30) ou dados, um para sincronismo e outro para sinalização [52]

[82].

2.1.2.6 Protocolos de Sessão e Codecs Suportados

Quanto aos protocolos de sessão, o Asterisk PBX suporta os principais, senão

todos os utilizados atualmente nas comunicações via VoIP, tais como o H.323, IAX e o

SIP, descritos no Capítulo 3. Assim sendo, o Asterisk PBX possui peculiar

versatilidade, o que lhe possibilita a realização de pontes entre os diversos protocolos de

sessão por ele suportados, do mesmo modo com os codecs de áudio.

Em referência aos codecs, o Asterisk PBX dota-se da peculiaridade de suportar

grande diversidade destes, o que o torna capaz de viabilizar a compatibilidade entre

modalidades já em desuso, obsoletas, ou mesmo que venham a ser criadas.

O Asterisk PBX é um software que integra todas as peculiaridades inerentes à

VoIP, o que lhe confere aptidão especial para aplicabilidade da VoIP em geral.

Contudo, tal característica apesar de potencializá-lo, apresenta-se, por outro modo,

como uma potencial restrição à sua usualidade, pela limitação ao atendimento de

grandes volumes de chamadas. Ou seja, sua excelência qualitativa não condiz com a sua

potencialidade quantitativa [38].

Tal dificuldade, contudo, pode ser solucionada pelo OpenSER, quando da

utilização do protocolo de sessão SIP e mesmos codecs pelos usuários da VoIP, pois é

apto à realização de funções específicas, no caso, o tratamento da sinalização [38].

2.1.3 Interação entre o OpenSER e o Asterisk PBX

O Asterisk PBX é um B2BUA (Back-To-Back User Agent), enquanto o

OpenSER consiste em um SIP Proxy, o que os diferencia, pois a arquitetura de um SIP

Proxy é mais rápida do que a de um B2BUA, por adequar-se à utilização da sinalização

SIP [79].

De outro modo, um B2BUA, mesmo sendo um pouco mais lento, é capaz de

gerenciar a mídia e vários serviços não disponibilizados em um SIP Proxy, tais como

tradução entre codecs, a exemplo da transcodificação do G.729 para G.711, bem como

de SIP para H.323. Ainda propicia serviços relacionados à mídia, tais como URA,

DAC, TTS (Text-To-Speech) e reconhecimento de voz [38] [45] [80] [81].

O OpenSER permite acesso de baixo nível ao protocolo de sessão, neste caso, o

SIP, pois, pode gerir todos os seus respectivos pedidos e respostas, razão pela qual lhe é

possível, na maioria das vezes realizar traduções de versões incompatíveis de SIP.

Contudo, não é capaz de atender nenhum serviço relacionado a mídia [38].

Dessa forma, não lhe é possível possibilitar funcionalidades, tais como correio

de voz, URA, TTS e reconhecimento de voz. No entanto, pode valer-se de tais serviços

pela utilização de um servidor de mídia em separado para esse fim, a exemplo do

Asterisk PBX, do Yate, do FreeSWITCH ou do SEMS. Isso é decorrente da concepção

estrutural desenvolvida para o protocolo SIP, definida pela norma RFC (Request for

Comments) 3261 [38] [45] [70] [83] [84] [85].

O OpenSER sempre carecerá de um gateway para se conectar à rede pública,

pois não existe a possibilidade de conectar-se a interfaces, tais como placas digitais e ou

analógicas para provimento de Telefonia IP. Assim, o Asterisk PBX é largamente

utilizado como seu gateway [38] [45] [80] [81].

O fato de o Asterisk PBX e o OpenSER serem complementares faculta ao

OpenSER proporcionar serviços robustos referentes ao protocolo SIP, assim como

atendimento de grande número de chamadas e balanceamento da respectiva carga, por

dotar-se de excelência incomparável no trato com a sinalização SIP. Além disso, torna-

se capaz de resolver cenários avançados de NAT (Network Address Translation).

Já o Asterisk PBX é um B2BUA muito forte no mercado de PBX VoIP, por sua

simplicidade de configuração, além de estar apto a gerenciar volumes de chamadas de

pequenos a moderados. Por suas funcionalidades, o Asterisk PBX pode ser considerado

um verdadeiro canivete suíço, no que diz respeito a VoIP, pela sua multiplicidade

funcional [38] [45] [80] [81].

O OpenSER tem sido muito utilizado por provedores com alta demanda e por

universidades. Já o Asterisk PBX, em segmentos de menor demanda de chamadas VoIP,

passíveis de serem satisfeitas por médios e pequenos provedores, nos quais, em geral, o

volume de usuários é inferior a 1000. Acima de tal cifra, costuma-se usar o OpenSER

[38] [79].

2.2 Segurança em VoIP

A VoIP como qualquer outra tecnologia, apesar da eficácia, é suscetível a

problemas de segurança e vulnerabilidades, quer peculiares quer inerentes à rede de

dados e PSTN, que a tornam vulnerável a ataques [74].

Um descuido corriqueiro, ao se avaliar a segurança em VoIP, consiste, por

exemplo, em tratá-la como uma tecnologia comum, pois se trata de um serviço

complexo, que funciona em tempo real, e portanto, necessita de cuidados especiais.

Dessa forma, implementar as medidas de segurança clássicas de um ambiente de

comunicação de dados caracteriza a falta de domínio ao padrão de segurança adequado,

já que a VoIP não é somente mais uma aplicação ativa sobre a infraestrutura IP, como o

correio eletrônico e os serviços web [19] [76].

Assim, a utilização das redes de dados pode ocasionar riscos de segurança a que

as mesmas estão suscetíveis e, por conseguinte, impactam de modo comprometedor e

significativo a VoIP. Em razão disso, uma análise acurada da segurança em VoIP faz-se

imprescindível, para possibilitar a disponibilidade de seus serviços, com a garantia da

qualidade esperada pelo usuário.

Para alcançar os requisitos de confiabilidade próximos a 99,99% do tempo de

disponibilidade, equivalente a menos de cinco minutos de downtime por ano, cerca de

menos de um segundo por dia, usual à PSTN, a VoIP deve ser capacitada para

reconhecer e impedir ataques à sua infraestrutura em segundos. Isso em virtude de sua

elevada sensibilidade, o que, contudo, lhe permite implementar ações preventivas e

automatizadas de resposta e bloqueio a ataques em tempo real, previamente, pela

detecção deles, evitando impactos na qualidade e disponibilidade do serviço de voz, ou

seja, medidas de segurança [19] [73].

Conforme o exposto, a segurança tem assumido cada vez maior relevância aos

usuários e prestadores de serviços de VoIP e requer maiores cuidados preventivos e

mitigadores a ataques à disponibilidade, integridade e confidencialidade, com

interferências respectivas nos âmbitos de indisponibilidade ou degradação do serviço,

pela fraude de identidades e vazamento de informações, entre outros, a exemplo de

malware.

O malware (Malicious Software), ou código malicioso, é uma expressão

genérica que contempla amplamente os tipos de programas especificamente

desenvolvidos para executar ações maliciosas em computadores. Pode danificar e

comprometer dados e servidores e, com isso, constituir-se em possível ponto de partida

para novos ataques. Exemplificam-no: vírus, worms e bots, backdoors, cavalos de tróia,

rootkits, keyloggers e outros programas spyware [67].

A garantia de segurança em VoIP requer uma política de informação que leve

em conta a conscientização dos envolvidos para êxito na implementação das medidas

que visem a alcançar as soluções de possíveis problemas. Deve-se definir de forma clara

o que pode ou não ser feito com as informações, bem como as regras de utilização dos

sistemas pelos usuários. E pautar-se no envolvimento conscientizador dos integrantes do

processo, para de fato ser seguido, de acordo com as regras pré-definidas, de modo

plausível.

Os usuários do sistema devem ser conscientizados sobre a relevância da

segurança da informação e treinados para o sucesso de sua implementação, pois,

conscientes, tornar-se-ão auxiliares partícipes na consolidação da segurança.

Um computador, ou sistema computacional, é dito seguro, se atende aos

requisitos básicos relacionados com os recursos que o compõem: confidencialidade,

integridade e disponibilidade [30] [67].

A confidencialidade requer que a informação só seja disponibilizada para quem

devidamente autorizado; a integridade, que a informação não seja destruída ou

corrompida bem como o sistema tenha um desempenho correto; e a disponibilidade, a

acessibilidade dos serviços ou recursos do sistema sempre que necessários [67].

A vulnerabilidade é definida como uma falha no projeto, implementação ou

configuração de um software ou mesmo do sistema operacional que, quando explorada

por um atacante, resulta na violação da segurança de um computador [67].

Existem casos em que um software ou sistema operacional instalado em um

computador pode ter uma vulnerabilidade que permita sua exploração remota, ou seja,

por meio da rede. Portanto, um atacante conectado à Internet, ao explorar tal

vulnerabilidade, pode obter acesso não autorizado ao computador vulnerável, tema de

discussão em VoIP da próxima seção.

2.2.1 Vulnerabilidades em VoIP

As vulnerabilidades possibilitadoras de ameaças à infraestrutura de uma rede

VoIP, muitas das vezes inerentes a falhas humanas, entre outras, segundo [78] [91]:

x Falhas de execução: grande parte dos problemas referentes a falhas de execução

decorrem da má implementação de filtros e de programação;

x verificação insuficiente de dados: permite que intrusos acessem a rede com o

intuito de atacá-la;

x pouca largura de banda: necessidade de compatibilidade de serviço, banda e

demanda que proveja a funcionalidade do sistema, mesmo que todos os usuários

utilizem-no simultaneamente;

x poucos recursos: sistemas com recursos escassos estão mais propensos à

interrupção do respectivo serviço VoIP, em razão da pouca memória e baixa

capacidade de processamento;

x falhas de manipulação de arquivos: necessidade de proteção dos arquivos, a fim

de evitar erros ocasionados pela manipulação dos mesmos;

x qualidade da conexão física: quando há perda de pacotes durante a chamada, sua

qualidade fica comprometida;

x gerenciamento de senhas: para a utilização da VoIP, são imprescindíveis

identificação e senha próprias, que, se não forem bem protegidas, podem ser

alvo de intrusos e utilizadas indevidamente;

x permissões e privilégios: decorrem da precaução necessária à proteção dos

recursos em geral para evitar a acessibilidade e oferta dos mesmos

indevidamente;

x redes homogêneas: em que uma falha consiste vulnerabilidade passível de ser

estendida a todos os seus componentes pelo que redes heterogêneas asseguram

maior eficácia na proteção a ataques, devido à diversidade de sua composição;

x falta de sistema de restabelecimento: ocasiona o comprometimento do sistema

VoIP, ou seja, a sua suspensão.

Em virtude de alguns gateways VoIP, ou seja, Media Gateways poderem possuir

interfaces com a PSTN, a exemplo do Asterisk PBX, ameaças à VoIP também podem

incidir na PSTN, pela interconexão entre ambas. Assim, um atacante, ao comprometer

um Media Gateway, pode causar interferências ao serviço de telefonia convencional, ou

seja, a PSTN [76].

Deve-se considerar a segurança em relação ao serviço de DNS, pois, caso um

intruso obtenha seu controle, poderá alterar entradas e, assim, promover o

redirecionamento de chamadas remetendo-as para destinos indevidos.

Da mesma forma que a VoIP possibilita novos serviços e aplicações, com

funcionalidades proporcionadoras de produtividade e eficiência, a sua má aplicabilidade

implica ameaças e vulnerabilidades comprometedoras à segurança e impactantes na

confidencialidade, integridade, disponibilidade e autenticidade das informações do

sistema [19] [76].

2.2.2 Ataques Decorrentes das Vulnerabilidades

Uma vulnerabilidade em VoIP, ao ser explorada, possibilita ataques que

ocasionam desde o controle de telefones IP e Media Gateways, à culminância em golpes

como a falsificação da identificação do usuário (CallerID Spoofing), grampos das

chamadas (Eavesdropping), sequestro de sessão (Media Session Hijacking), fraudes na

tarifação (Toll Fraud), spam na forma de mensagem de voz (Spam over Internet

Telephony – SPIT), negação de serviço (Denial of Service – DoS), entre outros, a

exemplo dos descritos a seguir [19] [63] [67] [72] [75] [76]:

x DoS, ou Denial of Service (ataque por negação de serviço), constitui-se no

ataque à rede de dados, ocasionando a indisponibilidade ou degradação de seus

serviços para os seus usuários, pela alteração nas configurações, interrupção do

funcionamento de componentes da rede, bem como consumo dos recursos como

memória, processamento e banda de rede, que pode culminar no esgotamento do

sistema. Em razão de a VoIP ser sensível ao excesso de tráfego, sua

vulnerabilidade a este risco acentua-se e pode ser gerado, por exemplo, por um

simples vírus. Sua decorrência é especialmente notória pelos prejuízos

econômicos;

x DDoS, ou Distributed Denial of Service (ataque distribuído por negação de

serviço), consiste em um ataque, basicamente, DoS simultâneo, procedente de

várias fontes, para uma cuja potencialização basta ao intruso comprometer maior

número de máquinas. É utilizado para tirar de operação um ou mais serviços ou

computadores conectados à Internet. Normalmente esses ataques procuram

ocupar toda a banda disponível para o acesso a um computador ou rede,

causando grande lentidão ou até mesmo indisponibilizando-lhes qualquer

comunicação;

x Eavesdropping (escuta): consiste na interceptação de mensagens e chamadas por

intrusos, o que permite quebra da confidencialidade. Isso é possível pela captura

de pacotes RTP (Real-time Transport Protocol), posteriormente reagrupados

para a obtenção do áudio. Ressalta-se que redes que se valem de switch

(comutadores de dados) em vez de hub, possuem mais segurança, pois, os

pacotes são encaminhados diretamente entre as partes envolvidas na

comunicação, com o que há maior dificuldade na sua captura por intrusos. No

entanto, essa segurança pode ser burlada por um ataque do tipo ARP Spoofing;

x MITM (Man in the Middle - homem no meio): consiste no ataque em que o

invasor se coloca entre o emissor e o receptor sem ser notado, o que lhe

possibilita interferir nas mensagens de ambos, sem que os mesmos não

percebam;

x Call Hijack (sequestro de chamada): consiste em um tipo de ataque em que o

atacante consegue fazer-se passar por um dos user agents (UA) da chamada, o

qual, em geral, evolui para o ataque do tipo MITM. Atua sobre o protocolo de

sessão, a exemplo do SIP, que utiliza mensagens de texto para iniciar, configurar

e finalizar chamadas, que o intruso pode manipular e direcioná-las para onde

queira, sem que seja percebido;

x Spoofing (imitação): consiste no ataque em que a pessoa ou programa consegue

fazer-se passar por outra, em termos usuais de falsidade ideológica;

x Call Fraud (ligações fraudulentas): consiste no uso indevido das redes PSTN e

ou VoIP para efetuar chamadas, pela utilização de falhas do sistema ou por

configurações inadequadas. Isso pode acarretar ônus exorbitantes e

surpreendentes;

x SPIT (Spam over Internet Telephony): consiste no envio não autorizado ou

indesejado de mensagens de voz, em geral, com finalidades comerciais,

analogamente ao spam, que consiste no envio de mensagens de texto. Ressalta-

se que o SPIT consome muitos recursos do sistema, pois mensagens de voz, em

geral, necessitam de maior capacidade de armazenamento e de consumo de

tempo dos usuários.

Em suma, no caso de um ataque à rede de dados, a exemplo da técnica de

negação de serviço “DoS”, o que ocorre, em geral, é a interrupção dos mencionados

serviços, como e-mail, servidor web, ou ainda, da própria rede por um período de

tempo, porquanto a VoIP é altamente sensível a perdas e atrasos. Desse modo, um

ataque similar, mesmo que em menor grau, pode acarretar total perda da qualidade do

serviço e, se mais acentuado culminar na sua indisponibilidade [19].

2.2.3 Medidas de segurança

É impossível garantir segurança perfeita aos sistemas, notadamente à VoIP.

Contudo, existe a possibilidade de precaução especificamente no seu âmbito, pela

adoção de medidas preventivas a exemplo de firewalls, criptografia, entre outras,

descritas nas subseções a seguir.

2.2.3.1 VLAN

Em uma topologia de rede em que haja apenas switches ethernet ou segmentos

com muitas portas, a mesma é usualmente conhecida como rede simples, na qual há

domínio de broadcast. Isso implica que todos os dispositivos conectados ao switch

receberão pacotes de broadcast, o que em uma rede com poucos dispositivos, não é

problema, ao contrário de quando se aumenta a quantidade de conexões [3].

A fim de prover uma solução a esse problema, foi desenvolvida a técnica

conhecida como VLAN (Virtual LAN), utilizada na segmentação de redes de dados, por

meio da criação de LANs (Local Area Network) virtuais num único equipamento de

rede ou pilha de equipamentos, o que é favorável a VoIP por segmentar dados e áudio

em redes distintas [9] [13]. Assim, as VLANs separam logicamente grupos de

dispositivos que compartilham uma rede de nível 2 [52].

Caracteriza-se tal rede por ser logicamente independente, cujos pacotes de

broadcast só são recebidos pelos dispositivos pertencentes respectivamente a uma

determinada VLAN, que pode ser estática ou dinâmica:

x VLAN estática: é baseada em portas que representam redes de dados

específicas, integradas por dispositivos a elas conectados;

x VLAN dinâmica: é baseada em endereço MAC (Media Access Control),

composto por seis octetos que representam um identificador único da respectiva

interface de rede, que é previamente cadastrado e associado a uma VLAN. Com

isso, quando se conecta um dispositivo na rede, independentemente da porta, ele

será direcionado para a VLAN correta, pois, ao contrário da VLAN estática, a

dinâmica não se restringe a portas específicas.

As VLANs operam na camada 2 do modelo OSI (Open Systems

Interconnection), abordado no capítulo seguinte. No entanto, uma VLAN é, em geral,

configurada para mapear diretamente uma rede ou sub-rede IP, o que dá falsa impressão

de que também envolva a camada 3 do referido modelo [3].

2.2.3.2 Firewall

Segundo [107], um firewall é definido como um sistema designado para prevenir

acessos não autorizados a redes de computadores e, podem ser implementados tanto

hardware, software, ou em combinação de ambos. Esse sistema é utilizado

frequentemente em redes privadas conectadas com a Internet, especialmente nas

Intranets, para evitar que usuários não-autorizados tenham acesso a elas.

Ainda, segundo [107], o controle é feito por meio da checagem das mensagens

que entram e saem da Intranet, passando pelo firewall, que as examina, uma a uma, e

bloqueia aquelas que não obedecem aos critérios de segurança especificados pelo

administrador da rede. A Figura 2.10 ilustra uma rede sem firewall, na qual o

computador externo à LAN pode conectar-se a qualquer dos seus dispositivos por meio

do roteador. Desta forma, a princípio, o computador pode obter controle de acesso às

máquinas e informações armazenadas nessa rede. Assim, pessoas não autorizadas

podem acessá-las, bem como lê-las, modificá-las ou apagá-las.

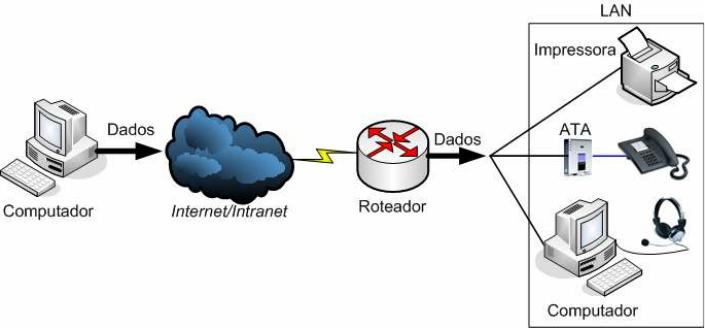

Figura 2.10 – Rede sem Firewall.

Conforme já mencionado, é explícito na Figura 2.10 que o roteador permite o

tráfego de informações entre o computador externo à LAN e os seus dispositivos, sem

qualquer tipo de segurança.

Como medida de segurança, a fim de evitar que os dados sejam acessados por

intrusos, utiliza-se um firewall, pelo qual os dados transmitidos pelo computador

externo continuam sendo trafegados pela rede, desde que sejam permitidos pelos seus

filtros. A Figura 2.11 ilustra tal exemplo [107].

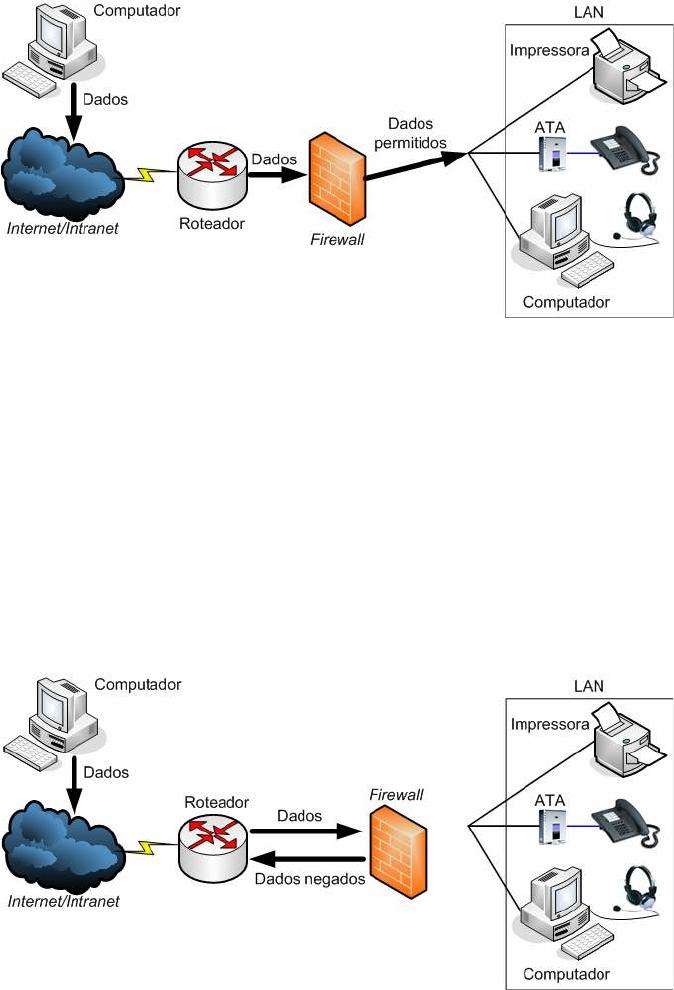

Figura 2.11 – Rede com Firewall, Dados Permitidos.

A partir da análise da Figura 2.11, constata-se que, com a implementação do

firewall, os dados continuam a ser transmitidos, desde que sejam permitidos. Isso é

imprescindível em uma aplicação de tempo real, como a VoIP.

Ao contrário, se os dados não forem permitidos, serão então bloqueados e uma

mensagem será enviada pelo firewall ao computador de origem, informando-lhe que a

transmissão não foi completada. Dessa forma, protege a LAN de eventuais ataques. Isso

é ilustrado pela Figura 2.12 [107].

Figura 2.12 – Rede com Firewall, Dados Negados.

Depreende-se, pela análise da Figura 2.12, que caso a transmissão dos dados seja

negada pelo firewall, uma mensagem é transmitida para o computador externo à LAN

avisando que a transmissão não foi completada.

2.2.3.3 Criptografia em VoIP

Segundo [67], criptografia é a ciência e arte de escrever mensagens em forma

cifrada ou em código. É parte de um campo de estudos que trata das comunicações

secretas, usadas, entre outras finalidades, para autenticar a identidade de usuários,

autenticar e proteger o sigilo de comunicações pessoais e de transações comerciais e

bancárias e proteger a integridade de transferências eletrônicas de fundos. A Figura 2.13

é ilustrativa do processo de criptografia.

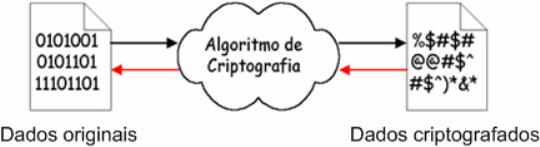

Figura 2.13 – Processo de Criptografia.

Ainda, segundo [67], uma mensagem codificada por um método de criptografia

deve ser privada, ou seja, somente aquele que a enviou e aquele que a recebeu devem ter

acesso ao conteúdo da mensagem, que deve poder ser assinada. Ou seja, de forma que a

pessoa que a recebeu possa verificar se o remetente é mesmo a pessoa que diz ser e

também ser capaz de identificar possíveis alterações na mensagem, o que se almeja por

segurança em VoIP [30].

Atualmente os métodos de criptografia são seguros e eficientes e baseiam-se no

uso de uma ou mais chaves, que são constituídas por uma respectiva sequência de

caracteres, quer letras, dígitos ou símbolos, como por exemplo uma senha, que é

convertida em um número, os quais são criptografados para codificar mensagens, ou, ao

contrário, descriptografados para decodificá-las. Contemporaneamente, a criptografia

pode ser feita por chave única ou pela modalidade de chaves pública e privada [30]

[67].

A criptografia que faz uso de chave única, utiliza a mesma chave tanto no

processo de codificação quanto no de decodificação das mensagens, ainda, apresenta

eficácia quanto ao tempo de processamento. Contudo, afigura-se vulnerável em meio

não seguro em que a chave possa ser compartilhada [67].

Já a criptografia de chaves pública e privada utiliza duas chaves distintas: a

pública, que pode ser divulgada livremente, bem como a privada, de caráter restrito e

sigiloso. Em tal processo, a chave pública tem por função a codificação, e a privada, a

decodificação. Se, por um lado, requer mais tempo para processamento, por outro,

oportuniza maior segurança, por não necessitar de meio seguro para antecipadamente

combinar chaves [30] [67].

Um exemplo da utilização do método de dupla chave consiste na geração de

assinatura digital, por intermédio de um código pela chave privada, em que a mensagem

apenas pode ser lida de posse da chave pública; a segurança do método baseia-se no fato

de a chave privada ser de conhecimento apenas do próprio dono [67].

Em suma, em VoIP, a relevância de criptografia é notória quanto à segurança

por ela propiciada na transmissão da voz. Contudo, apesar dos benefícios

proporcionados, pode ocasionar perdas na qualidade da comunicação, por despender de

maior tempo de latência.

2.3 Utilitários da VoIP

A aplicabilidade da VoIP proporciona mobilidade, realização de conferências e

integração, para o que requer diversos tipos de utilitários da VoIP, que podem ser

aplicações, dispositivos ou equipamentos, os quais constituem-se imprescindíveis à

comunicação. Os utilitários da VoIP podem ser genericamente classificados em ATA,

Telefone IP e Softphone, apresentados nas seções subsequentes.

2.3.1 ATA

O ATA (Analog Telephone Adaptor) possibilita que um aparelho telefônico

analógico convencional seja utilizado com VoIP, sem a necessidade de um computador,

por realizar a interface entre o referido telefone e a rede de dados e, para seu uso; basta

apenas que esteja conectado à referida rede e configurado a um provedor VoIP. A

Figura 2.14 ilustra um modelo de ATA da Linksys [79] [86].

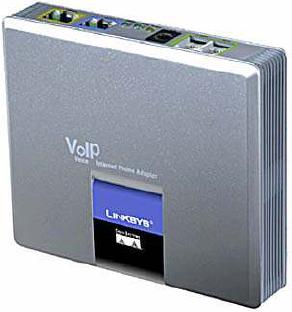

Figura 2.14 – ATA.

A Figura 2.14 de um ATA, exemplifica um dispositivo simples por meio do qual

se estabelece uma chamada VoIP, pelo fato do mesmo dispor de uma interface FXS,

que provê a sinalização ao aparelho telefônico analógico, além de uma interface de rede,

a qual lhe permite conexão à rede de dados.

2.3.2 Telefone IP

O Telefone IP, ou hardphone, dispõe das mesmas funções de um aparelho

telefônico analógico convencional e é dotado de uma interface de rede, o que faz com

que possa ser diretamente ligado à rede de dados, a fim de se utilizar VoIP, o que o faz

um Telefone IP. A Figura 2.15. ilustra um modelo de Telefone IP da Cisco [75] [79]

[87].

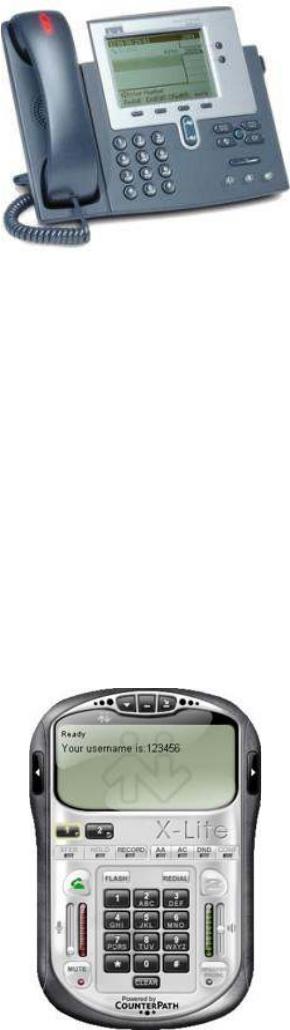

Figura 2.15 – Telefone IP.

O Telefone IP ilustrado pela Figura 2.15 é um equipamento propiciador do uso

da VoIP.

2.3.3 Softphone

O softphone é um software que possibilita a utilização da VoIP em

computadores ou PDAs (Personal Digital Assistants), entre outros. A Figura 2.16

ilustra o X-Lite, um dos modelos mais utilizados, haja vista suas peculiaridades de ser

simples e prático [56] [79].

Figura 2.16 – Softphone X-Lite.

A utilização de aplicativo softphone, tal como o apresentado na Figura 2.16,

possibilita não apenas chamadas VoIP, bem como conferência, videochamadas,

chamada em espera, entre outras funcionalidades.

2.4 Conclusão

Uma das grandes vantagens propiciadas pela VoIP consiste na liberdade de

escolha da operadora VoIP que interconecte com a PSTN, quer localizada no país ou no

exterior, o que proporciona tarifas competitivas e diferentes opções de níveis de

qualidade de serviço, consonantes às necessidades dos usuários.

Outra grande vantagem pouco difundida consiste no método de endereçamento

por identificação em que os ramais dos usuários possuem endereços semelhantes aos

respectivos endereços de e-mails. Ou seja, quando se quer falar com outrem, no mesmo

sistema ou em independentes sistemas VoIP, os endereços dos domínios são

consultados e uma rota ligando-os estabelece-se via rede de dados [75].

Apesar das vantagens propiciadas pela tecnologia VoIP, ela não deixa de

incorrer em algumas dificuldades, a exemplo do despreparo técnico dos profissionais ou

empresas responsáveis pela instalação e ou manutenção da solução VoIP adotada,

causador de restrições à aplicabilidade do potencial funcional passível de ser

disponibilizado que, por tal razão, permanece atrelado a operadora de telefonia

convencional e carente de pertinente mobilidade.

A segurança em redes de computadores deve ter sempre um lugar de destaque,

não apenas para pessoas que trabalham diretamente na área de informática, tais como

técnicos, analistas, pesquisadores, bem como usuários que, de alguma forma, utilizam a

rede como ferramenta para comunicação, estudo, entretenimento ou trabalho.

É prudente que, ao se implementar VoIP, previamente, atente-se para questões

relativas à segurança, de modo preventivo que possibilite reduzir significativamente a

efetividade de acometimentos prejudiciais ao serviço. Dessa forma conclui-se que a

segurança em VoIP será cada vez mais requisitada conforme o seu crescimento e

expansão.

Em suma, é interessante ressaltar que apesar da VoIP utilizar software e

hardware peculiares, a eles não se atrela, a exemplo do sistema operacional e do

softphone, e mesmo do protocolo de sessão utilizado, que são abordados no próximo

capítulo.

E ainda, no tocante à VoIP, a implementação de balanceamento de chamadas,

em função da característica de equidade proporcionada, por si só pode afigurar-se como

eficaz na redução dos efeitos dos ataques; uma vez que caso ocorram, não,

necessariamente, acarretarão o comprometimento total do sistema.

Capítulo 3

Protocolos Pertinentes a Tecnologia VoIP

A utilização de protocolos, que definem o formato e a ordem das mensagens

trocadas entre duas ou mais entidades comunicantes, é necessária para o controle e

ações decorrentes do envio e recebimento de informações em redes de dados, a exemplo

da Internet e das Intranets ou LANs, bem como ações realizadas na transmissão e no

recebimento de uma mensagem. Ou seja, constitui-se na definição das regras para a

troca de mensagens [30].

As entidades utilitárias dos protocolos variam conforme sua empregabilidade.

Por exemplo, humanos utilizam protocolos a todo instante, desde um simples pedido de

informação em que um oi enviado é respondido por outro oi, permitindo assim o

estabelecimento de uma comunicação, até mesmo em cerimoniais, em que protocolos

devem ser seguidos.

Com os computadores não é diferente, estes se comunicam mediante protocolos,

que são organizados em camadas, cada qual responsável por dar suporte à camada

adjacente, tanto superior quanto inferior. A estruturação dos protocolos em camadas

visa a prover funcionalidades específicas a esses, por exemplo, um protocolo

responsável pelo transporte de informação não seria incumbido da apresentação da

mesma.

Uma normatização quanto à organização dos protocolos em camadas, para a

troca de informações em redes de computadores, é apresentada pela ISO (International

Organization for Standardization) por meio do modelo de referência OSI (Open

Systems Interconnection), desenvolvido no início da década de 1980. O modelo OSI é,

hoje, o padrão para o desenvolvimento de protocolos que permitam a comunicação entre

computadores. Embora nem todo protocolo utilize esse modelo, a maior parte dos novos

protocolos segue o modelo de camadas proposto pelo mesmo [52].

O modelo OSI é dividido em sete camadas distintas, para tratar da comunicação

intermáquinas, em que cada camada lida especificamente com a camada correspondente

em outro dispositivo de rede. A Figura 3.1 ilustra o modelo de referência OSI.

Figura 3.1 – Representação das Camadas do Modelo OSI.

A Figura 3.1 apresenta as sete camadas componentes do modelo de referência

OSI, que são segundo [108] e [3] sucintamente descritas a seguir:

x Camada 7, de Aplicação: dentro do processo de comunicação é representada

pelo usuário final para o modelo OSI. Ou seja, com base em pedidos de usuários

da rede, essa camada seleciona serviços que podem ser fornecidos por funções

das camadas mais baixas, além de prover serviços como transferência de

informações, emulação de terminais entre outros;

x Camada 6, de Apresentação: tem por função a interpretação, ou seja,

transformação e formatação dos dados, bem como a manutenção da sintaxe e

semântica quando da execução de aplicações remotas e, estabelece um formato

de dados comum entre os comunicantes;

x Camada 5, de Sessão: tem por função estabelecer, gerenciar e terminar sessões

de todas as atividades das camadas inferiores, o que é feito por meio de

conexões virtuais, que são estabelecidas quando há troca de mensagens entre

uma estação transmissora e uma receptora. Tal processo é análogo ao que

acontece quando alguém se conecta a uma rede, em que, uma vez estabelecido o

x Camada 4, de Transporte: é a responsável pela transferência eficiente, confiável

e econômica dos dados entre as máquinas de origem e de destino, independente

do tipo, da topologia ou da configuração das redes físicas existentes entre elas,

assegurando que os dados cheguem sem erros e na sequência correta. Ou seja,

trata das questões de transporte entre hosts, propiciando confiabilidade no

transporte dos dados, além de controlar o fluxo dos mesmos, bem como a

recuperação e detecção de falhas;

x Camada 3, de Rede: estabelece uma conexão lógica entre dois pontos, cuidando

do tráfego e roteamento dos dados da rede, ou seja, a escolha do caminho pelo

qual datagramas serão enviados. A camada de Rede também controla o

congestionamento das subredes, ou seja, evita os gargalos quando muitos

pacotes estão presentes na subrede ao mesmo tempo. Outros problemas são

inerentes a essa camada tais como: pacotes que não chegam ao destino devido ao

tamanho, incompatibilidade de endereços em redes distintas, protocolos

diferentes etc;

x Camada 2, de Enlace: cuida do acesso ao meio, pois providencia maneiras

funcionais e procedimentos para estabelecimento, manutenção e liberação de

enlace de dados entre as entidades da rede. Seus objetivos são: providenciar a

transmissão de dados para a camada de rede, além de detectar e, possivelmente,

corrigir erros que possam ocorrer no meio físico. São peculiaridades dessa

camada: topologia de rede, endereçamento físico, notificação de erros e controle

de fluxo;

x Camada 1, Física: provê características físicas, elétricas, funcionais e

mecanismos para ativar, manter e desativar conexões entre duas partes, pois é a

única que possui acesso físico ao meio de transmissão da rede. Ela está ligada

diretamente à transmissão de bits informação por um canal de comunicação. As

tarefas de planejamento dessa camada devem garantir que, quando um lado

envia um bit, este seja recebido do outro lado sem modificação. Ou seja, a

camada física tem como função básica a adaptação da informação ao meio de

transmissão.

A Internet vale-se de um conjunto de protocolos para a transmissão de dados.

Esses protocolos formatam os dados a partir de definições recomendadas pela IETF

(Internet Engineering Task Force), que é formada por diversos grupos de trabalho que

divulgam documentos denominados RFCs (Request for Comments). Assim, as RFCs

definem de fato os padrões utilizados pelas aplicações criadas para a rede mundial de

computadores.

Ainda, a Internet possibilita o desenvolvimento de novas tecnologias num amplo

leque de opções e abrangências nos âmbitos de televisão, rádio e telefonia, tais como

IPTV (Internet Protocol Television), VoIP e rádio online. Ao contrário das tecnologias

convencionais citadas, ela, por meio de um tráfego único “comutação de pacotes”,

possibilita integrar e convergir as referidas funcionalidades, que, para funcionamento

convencional, requerem soluções específicas.

O que capacita a Internet a tal tráfego, é o fato de ser baseada na comutação de

pacotes. Isso permite que um caminho ou parte dele seja compartilhado ao mesmo

tempo por vários sistemas comunicantes [30].

Por sua vez, a VoIP como utilitária da Internet, requer a utilização de várias

modalidades de protocolos, com funções distintas, que, em conjunto, proporcionam-lhe

especificidade na transmissão de voz, através das redes de dados. Entre esses

protocolos, os principais que proporcionam a utilização no âmbito da tecnologia VoIP,

seguindo o modelo de referência OSI são:

x Camada de rede: IP;

x Camada de transporte: TCP, UDP, RTP e RTCP;

x Camada de sessão: H.323, SIP e SDP.

A Figura 3.2 ilustra esquematicamente os protocolos enumerados, associados a

camadas do modelo de referência OSI no âmbito da VoIP, bem como aplicativos e

codecs [81].

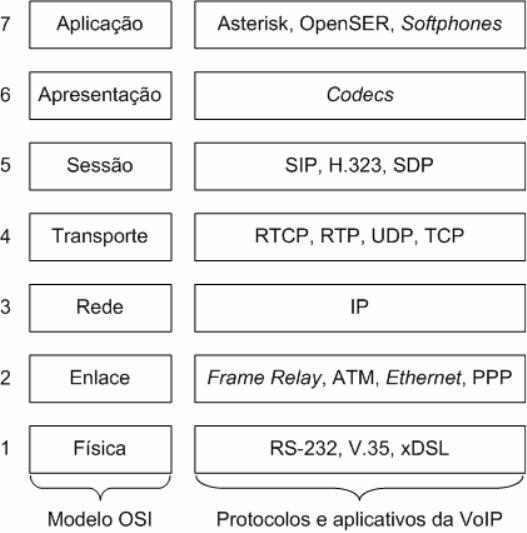

Figura 3.2 – Protocolos e Aplicativos Pertinentes a VoIP em Associação ao Modelo

OSI.

Na Figura 3.2, pode-se observar a que camada corresponde determinado

protocolo, bem como os codecs e as aplicações que são pertinentes à tecnologia VoIP.

As seções seguintes contemplam os principais protocolos pertinentes a VoIP.

3.1 Protocolo IP

O protocolo IP baseia-se na comutação de pacotes, utilizando datagramas e

consiste na base da estrutura de comunicação da Internet. Desde sua concepção, foi

implementado como um protocolo de comunicação sem conexão para controle de

tráfego, baseado na regra do melhor esforço (best-effort service), contudo, sem nenhum

mecanismo de qualidade de serviço [48].

O protocolo IP foi projetado para possibilitar a interconexão de redes de

computadores que fazem uso da tecnologia de comutação de pacotes. Realiza a

transmissão dos dados por intermédio de blocos de informação denominados

datagramas, nos quais a origem e o destino são identificados por endereços de tamanho

fixo [11].

O protocolo IP trabalha em conjunto com protocolos de camadas superiores, a

fim de tornar possível a operação de aplicações ou serviços e, no modelo OSI, encontra-

se na camada 3, denominada de camada de rede. Atualmente, o IP conta com duas

versões, a IPv4, que é a mais usada e, a IPv6, que ainda não é amplamente utilizada.

Cada lado participante de uma comunicação envolve certo número de camadas,

entre as quais a superior representa a informação a ser passada ao destino final.

Entretanto, para que isso ocorra, ou seja, a informação seja transferida, ela necessita ser

empacotada apropriadamente, e os respectivos pacotes serem roteados por intermédio

de um meio físico [11].

Os pacotes IP são definidos pela RFC 791, como mostrado na Figura 3.3 [30].

Figura 3.3 – Campos do Pacote IPv4.

A Figura 3.3 apresenta os campos de um pacote IP, os quais segundo [52] são

descritos a seguir:

x Versão: indica se a versão IPv4 ou IPv6 está sendo utilizada;

x IHL (IP Header Length – comprimento do cabeçalho IP): indica o comprimento

do cabeçalho do datagrama em múltiplos de palavras de 32 bits;

x Tipo de serviço: especifica como um protocolo em particular da camada superior

deseja que o pacote em questão seja tratado. Pode-se atribuir aos pacotes

diversos níveis de qualidade de serviço (QoS) baseados neste campo;

x Comprimento total: especifica o comprimento total do pacote IP inteiro,

incluindo dados e cabeçalho, em bytes;

x Identificador: contém um número inteiro que identifica o datagrama atual. Este

campo é utilizado para auxiliar a união de datagramas fragmentados;

x Flags: um campo de três bits em que os dois bits menos significativos controlam

a fragmentação. O bit mais significativo neste campo não é utilizado. Um dos

bits especifica se é ou não possível fragmentar o pacote; o segundo bit especifica

quando o pacote é o último fragmento de uma série de pacotes fragmentados;

x Deslocamento de fragmentação: Informa o posicionamento do fragmento em

relação ao datagrama do qual faz parte, para o reagrupamento no destino, na

ordem correta. Quando o datagrama não é fragmentado o conteúdo deste campo

é zero;

x Tempo de vida: mantém o contador que é gradualmente decrementado até zero,

ponto no qual o datagrama é então descartado. Isso evita que pacotes fiquem

circulando infinitamente na rede;

x Protocolo: indica qual protocolo da camada superior deve receber os dados após

o final do processamento no nível IP;

x Checksum do cabeçalho: usado para verificar se o cabeçalho não foi corrompido;

x Endereço IP de origem: contém o endereço de origem;

x Endereço IP de destino: contém o endereço de destino;

x Opções: permite que o IP suporte diversas opções, a exemplo de segurança;

x Dados: contém os dados de aplicação, assim como informações de protocolos de

nível superior.

Um pacote IP contém, entre outros dados, três informações fundamentais:

endereço de origem, endereço de destino e dados. Os endereços de origem e de destino

são utilizados pelos roteadores que compõem a infraestrutura da Internet para

transportar os pacotes de um lado para o outro. Os dados constituem qualquer tipo de

informação inserida pelo cliente do protocolo IP, no respectivo pacote, apresentam

tamanhos variáveis.

O protocolo IP não é, em geral, diretamente utilizado pelas aplicações para a

transmissão de dados, em virtude de sua simplicidade, por ser a plataforma básica da

Internet. Não possui, por exemplo:

x a propriedade de conexão: cada pacote é isolado, ou seja, independente;

x nenhuma garantia de confiabilidade: o transmissor não percebe o erro caso um

pacote não seja entregue para o destinatário;

x propriedade de multiplexar conexões entre computadores;

x determinar o destinatário de um pacote, caso existam em computadores

conectados, em cada qual duas aplicações, o que ocorre devido ao fato de o

pacote IP apenas definir os endereços do emissor e receptor, e não a específica

aplicação destinatária no receptor da mensagem.

As referidas carências do protocolo IP, são supridas pelos protocolos TCP e

UDP da camada de transporte, tratados a seguir.

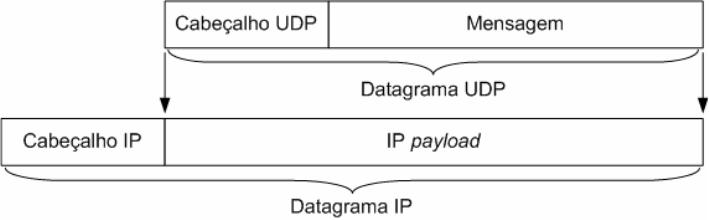

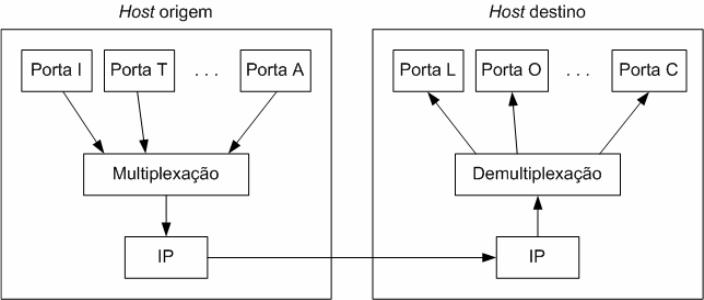

3.2 UDP

Uma transmissão confiável, com conexão, é análoga a uma “chamada

telefônica”. Os softwares de rede dos sistemas operacionais de ambos os lados trocam

informações para verificarem se o receptor e o transmissor aceitam a “chamada” e se

ambos estão prontos para ela. Assim que todos os detalhes forem estabelecidos, a

conexão é efetivada e pode-se dar início à transferência de dados, durante a qual os

protocolos de ambas as máquinas continuam a comunicar-se a fim de averiguar se os

dados foram recebidos corretamente. Caso ocorra alguma falha, detectarão e informarão

os aplicativos correspondentes.

O UDP (User Datagram Protocol), definido na RFC 768, fornece um serviço de

transmissão sem conexão, não confiável. Apresenta como característica fundamental a

utilização de portas para a troca de dados via Internet, ou seja, o UDP utiliza o IP para o

transporte das mensagens entre as máquinas, acrescentando a habilidade de fazer a

distinção entre múltiplos destinos em um determinado host, ou seja, hospedeiro, por

meio das portas [12] [35].

Os pacotes IP possuem apenas os endereços de origem e destino e não fazem

distinção entre as aplicações contidas em um mesmo computador, ou seja, um host ao

qual a mensagem se dirige, problema que o UDP resolve com a utilização de portas, por

ser um protocolo da camada de transporte.

Uma aplicação que utiliza o UDP se sujeita à perda de mensagens, ordenação,

duplicação e atraso, pois o mesmo não trata desses aspectos. Para receber dados via

UDP, é necessário especificar um porto para a qual estes dados devam ser enviados.

Ressalta-se que um porto, ou seja, uma porta, constitui-se em uma sequência binária de

16 bits, com variação entre 1 e 65535 [30].

3.2.1 Formato do Datagrama UDP

Denomina-se datagrama de usuário a mensagem UDP, que é encapsulada em um

único datagrama IP, conforme esquematizado na Figura 3.4.

Figura 3.4 – Encapsulamento UDP.

A Figura 3.4 ilustra o encapsulamento de um datagrama UDP em um pacote IP.

É importante salientar que o cabeçalho do UDP é inserido no início do campo de dados

do pacote IP. O formato do datagrama UDP é apresentado na Figura 3.5.

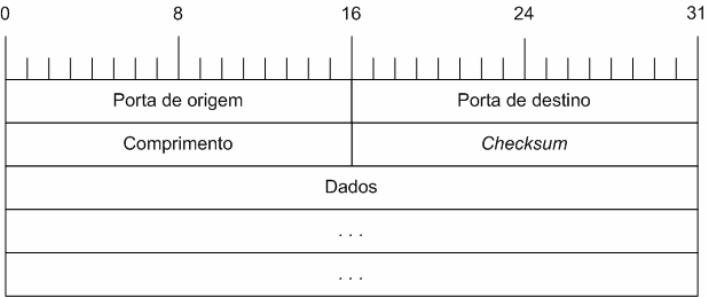

Figura 3.5 – Datagrama UDP.

São aspectos relevantes da Figura 3.5 os campos descritos a seguir:

x Porta de origem: campo responsável pela especificação da porta no host de

origem para qual as respostas devam ser remetidas, em que o uso é opcional;

x Porta de destino): campo responsável pela especificação da porta no host de

destino para a qual a mensagem é enviada;

x Comprimento: indica a contagem em bytes, incluindo o cabeçalho e os dados do

usuário;

x Checksum (soma de verificação): Consiste na soma de verificação do UDP, a

qual abrange mais informações do que as contidas no seu datagrama. Para seu

cálculo, é adicionado um pseudocabeçalho ao datagrama UDP, que é acrescido

por um octeto de zeros a fim de torná-lo um múltiplo exato de dezesseis bits,

utilizado com função de preenchimento. No entanto, tanto octeto quanto o

pseudocabeçalho não são enviados e nem mesmo utilizados no cálculo do

Comprimento. No destino, para o cálculo do checksum, extrai-se do cabeçalho

IP os endereços IP de origem e destino nele contidos, remonta-os no formato de

pseudocabeçalho e recalcula o checksum. Ou seja, os dezesseis bits de checksum

são preenchidos com o resultado de uma função aplicada aos dados

transportados, de forma que o receptor possa aplicar a mesma função ao receber

a mensagem e, assim, confirmar a integridade dos dados transmitidos, pois caso

algum bit tenha sido corrompido, o resultado da função aplicada pelo receptor

diferirá do checksum, o que implicará na percepção do erro e consequente

descarte do pacote. Ressalta-se que o uso de checksum é opcional [35].

3.2.2 Pseudocabeçalho UDP

O cálculo do checksum do datagrama UDP não utiliza apenas os dados do

cabeçalho, mas requer que seja adicionado um pseudocabeçalho, que não é transmitido

no datagrama UDP. O pseudocabeçalho é ilustrado na Figura 3.6.

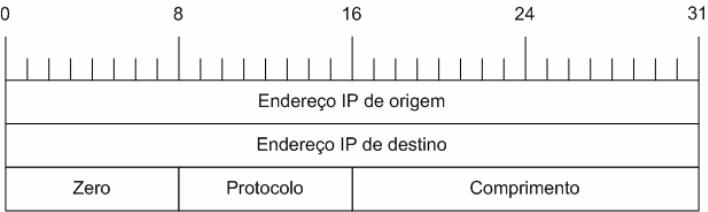

Figura 3.6 – Pseudocabeçalho UDP.

Em conformidade a Figura 3.6, observa-se que o pseudocabeçalho é formado

pelos campos descritos a seguir:

x Endereço IP de origem: contém o endereço IP do host que gerou a mensagem;

x Endereço IP de destino: contém o endereço IP do host de destino para o qual a

mensagem foi enviada;

x Zero: contém oito bits zero;

x Protocolo: contém o código do protocolo utilizado, no caso do UDP o 17;

x Comprimento: contém o tamanho do datagrama UDP, sem incluir o

pseudocabeçalho.

O uso do pseudocabeçalho tem como objetivo verificar se o datagrama UDP

atingiu seu destino correto, formado pelo endereço IP acrescido da porta UDP. Ressalta-

se que essa opção deve ser utilizada somente em aplicações que requeiram um pouco

mais de confiabilidade e não velocidade, pois isso deixará o processo mais lento [12].

3.2.3 Multiplexação e Demultiplexação do UDP

Cada aplicativo obtém do sistema operacional uma porta para envio de pacotes

UDP, que portarão os números das respectivas portas, dentro do campo source port. Ao

transmitir mensagens, o UDP aceita datagramas de diversos aplicativos e transmite-os à

camada IP, propriedade denominada multiplexação, ilustrada na Figura 3.7.

Já ao receber mensagens, o UDP aceita datagramas oriundos da camada IP e os

repassa aos aplicativos de destino por meio da destination port, endereçadas em cada

pacote, o que consiste na propriedade de demultiplexação, também ilustrada na Figura

3.7 [12].

Figura 3.7 – Multiplexação e Demultiplexação UDP.

Compreende-se pela análise da Figura 3.7, que aplicações multicast, a exemplo

de conferências multimídia, somente são possíveis em decorrência da multiplexação,

pelo fato de basear-se em porta e não em conexões.

Embora dotado de avanços, o protocolo UDP ainda persiste com problemas, pois

como o pacote IP, não é orientado à conexão, bem como não possui mecanismo de

confirmação de recebimento, pelo que o transmissor não toma conhecimento quanto à

entrega de um pacote enviado. A fim de suprir tais dificuldades, foi desenvolvido o

TCP, tratado a seguir.

3.3 TCP

O protocolo TCP (Transmission Control Protocol), da camada de transporte, é

definido pela RFC 793 e seus pacotes também devem ser encapsulados dentro de um

pacote IP. Possui a peculiaridade de ser orientado a conexão, o que significa que os

pacotes não são interpretados isoladamente e que fornece um serviço confiável de

transferência de dados fim-a-fim [50].

Para troca de dados entre dois computadores via protocolo TCP, de início

realiza-se o procedimento denominado Three-Way Handshake (cumprimento de três

vias), que sincroniza ambos os lados. isso ocasiona a manutenção dos pacotes, ainda

que cheguem diversamente ao envio.

Ainda envia um pacote de confirmação ACK (Acknowledge - reconhecimento)

para cada pacote de dados recebido, bem como outro de keep-alive “mantenha vivo”

periódico, para informá-lo da manutenção da conexão entre ambos. Para o término da

comunicação, é enviado por um dos lados e confirmado pelo outro um pacote de

finalização e, com isso, fecha-se o canal.

O TCP está localizado na camada de transporte, acima do IP, ou seja, na quarta

camada do modelo OSI e tem como função básica assegurar que todos os pacotes sejam

entregues às aplicações de destino em sequência, sem perdas, erros ou duplicações.

Como o IP é um protocolo do tipo best-effort, ou seja, não garante que todos os pacotes

serão entregues ao destino, o TCP tem a função de compensar esta falta de

confiabilidade do IP por meio de uma confirmação fim-a-fim do recebimento de cada

pacote.

No caso em que pacotes não sejam recebidos no destino, o TCP garante uma

retransmissão, pois também inclui um controle de fluxo, de forma que uma aplicação na

origem, não sobrecarregue uma aplicação mais lenta no destino, com o envio de uma

quantidade maior de pacotes do que ela pode tratar, além de um controle de

congestionamento [11].

O TCP cria um canal bi-direcional, ou seja, full-duplex, e o seu cabeçalho

contém as adições necessárias à implementação das peculiares funcionalidades, como

pode ser observado na Figura 3.8 [35].

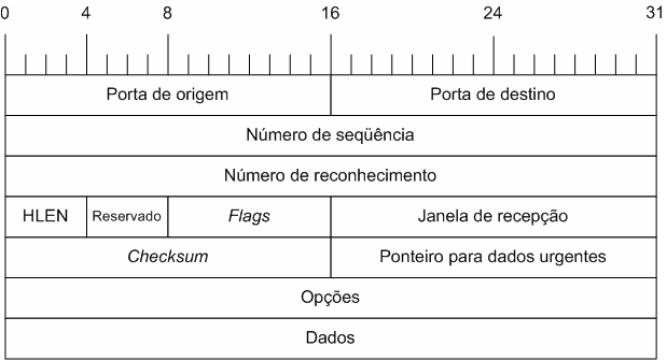

Figura 3.8 – Formato de um Pacote TCP.

Como comprovado pela Figura 3.8, integram o pacote TCP os campos abaixo

descritos segundo [52]:

x Portas de origem e destino: identificam os pontos nos quais os processos de

origem e de destino da camada superior recebem serviços TCP;

x número de sequência: geralmente especifíca o número associado ao primeiro

byte de dados da mensagem atual. Dadas certas circunstâncias, também pode ser

usado para identificar um número de sequência inicial a ser usado na

transmissão que está iniciando;

x número de reconhecimento: contém o número de sequência do próximo byte de

dados que o emissor do pacote espera receber;

x HLEN (Header Length - comprimento do cabeçalho): indica o número de

palavras de 32 bits que constituem o cabeçalho do segmento;

x reservado: deve conter zeros e poderá ser usado em implementações futuras;

x flags: transportam uma série de informações de controle;

x janela de recepção: especifica o tamanho da janela de recepção do emissor, isto

é, o espaço disponível para dados ingressando;

x checksum: indica quando o cabeçalho e dados foram danificados em trânsito;

x ponteiro para dados urgentes: aponta para o primeiro byte de dados urgentes no

pacote;

x opções: especificam várias opções TCP;

x dados: contém informações da camada superior.

A transmissão confiável não é apropriada para dados sensíveis a atrasos como

áudio e vídeo em tempo real, pois, o TCP sempre tentará reenviar pacotes perdidos,

causando atrasos e esperas por parte do usuário. Além de não ser multicast, ou seja, não

viabilizar conferência e seu controle de congestionamento diminuir a janela de

congestionamento assim que detectar perda de pacotes, diminuindo o fluxo de pacotes

recebidos. Com isso, pacotes perdidos causariam graves problemas com áudio e vídeo,

pois necessitam de fluxo contínuo de dados.

Quando se deseja transportar voz sobre IP, utiliza-se o UDP como protocolo de

transporte, apesar de ele não ser confiável. Em uma conversação, a perda ocasional de

até 5% dos pacotes de voz, embora não seja desejável, não prejudica de forma grave a

transmissão [12].

Por outro lado, o tráfego de voz é altamente sensível ao atraso, e a rotina de

estabelecimento e confirmação de mensagens do TCP introduz atrasos, bem como no

caso de perda de pacotes, haveria ainda mais retardo na transmissão, devido à

retransmissão. Assim, a tolerância pela perda de alguns pacotes é mais uma estratégia

adequada do que introdução de atrasos na transmissão de voz [11].

O protocolo UDP, entretanto, não foi originalmente criado para o transporte de

voz, apesar de afigurar-se melhor alternativa ao TCP no referido âmbito. Todavia para a

utilização do UDP no tráfego de voz, necessita recorrer a outros protocolos, a exemplo

do RTP, objeto da próxima seção.

3.4 Protocolo RTP

O protocolo RTP (Real-time Transport Protocol), definido pela RFC 1889 do

IETF, consiste em um protocolo que provê o transporte fim-a-fim das informações

multimídia (áudio e vídeo) em tempo real, podendo ser visto como uma subcamada da

camada de transporte. A apesar de poder operar sobre qualquer protocolo de transporte,

é usualmente utilizado sobre o UDP, com o qual, se combinado, é capaz de multiplexar

os diversos fluxos de informações multimídia sobre um único fluxo de seus pacotes [12]

[75].

O protocolo RTP provê a especificação de requisitos referentes a tempo, tanto na

transmissão quanto na recepção dos pacotes, por possibilitar aplicações de tempo real.

Na transmissão dos pacotes de dados, podem ocorrer perdas, atrasos ou entregas fora de

ordem, problemas que o RTP permite ao receptor detectar, bem como ainda

informações sobre o tipo de dado transportado, ou seja, a identificação do conteúdo,

timestamps ou reconstrução temporal dos pacotes recebidos e respectivos números de

sequência [16] [48].

Portanto, o RTP foi concebido para compensar aos receptores o jitter, variação

do tempo de atraso definido no timestamp e a perda de sequência dos pacotes

introduzidos pelas redes de dados. Um pacote RTP é bastante simples de ser entendido.

Ele consiste de um cabeçalho de 12 bytes. A Figura 3.9 ilustra o seu cabeçalho.

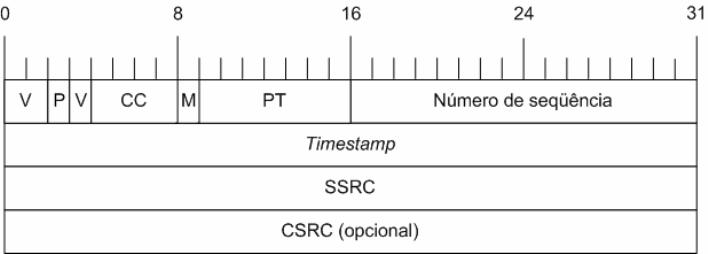

Figura 3.9 – Cabeçalho RTP.

A Figura 3.9, ilustrativa do cabeçalho do protocolo RTP apresenta-se composta

por campos, com funções respectivas, descritas a seguir segundo [12] e [48]:

x V (version): descreve a versão do RTP, na atualidade, a 2;

x P (padding): informa à aplicação se o pacote sofreu algum tipo de

completamento para fazer com que o mesmo possuísse um tamanho múltiplo de

32. O padding pode ser necessário para assegurar o alinhamento correto para

criptografia ou para carregar muitos pacotes RTP em um único pacote;

x X (extension): sinaliza a presença de um cabeçalho entendido entre o cabeçalho

fixo e os dados;

x CC (CSRC Count): descreve a quantidade de identificadores CSRC

(Contributing Source) incluídos no cabeçalho, variando de 0 a 15;

x M (Marker): indica a presença da supressão de silêncio nos pacotes para

codificações de áudio com essa capacidade;

x PT (Payload Type): informa o tipo dos dados, ou seja, o tipo de conteúdo que o

campo dados contém;

x Número de sequência: O número de sequência é iniciado randomicamente no

início da sessão e incrementado para cada pacote RTP que é enviado. Permite ao

receptor detectar perda de pacotes ou restaurar a sequência original que

porventura cheguem fora de ordem;

x Timestamp: contém a freqüência do clock utilizada por determinado tipo de

dado. É incrementado de acordo com a quantidade de amostras de mídia

contidas nos pacotes;

x SSRC (Synchronization Source): corresponde a entidade responsável por

configurar o número de sequência e o timestamp. Normalmente é transmissor do

pacote RTP e seu identificador é escolhido randomicamente e, não se vincula a

endereços de rede, bem como deve ser único em uma sessão e preferencialmente

gerado pela aplicação;

x CSRC (Contributing Source): utilizada quando os pacotes são oriundos de um

mixer, referindo-se ou a ele indicando, bem como informa ainda a SSRC

geradora da mídia.

Para maior eficácia do controle, todos os participantes da comunicação enviam

entre si, periodicamente, pacotes RTCP (RTP Control Protocol), sendo que o consumo

de banda dos mesmos não deve superar 5% da utilizada na sessão. A combinação RTP e

RTCP não garante a entrega de pacotes e nenhum mecanismo de qualidade de serviço.

No entanto, possibilita observar o controle da qualidade na rede, acompanhar o fluxo de

bits, bem como a quebra dos seus blocos de dados em pacotes e a transmissão, e a

respectiva reprodução do fluxo de bits no receptor. A fim de minimizar o número de

pacotes perdidos, o protocolo transporta informações de temporização possibilitando

que o receptor tente compensar o atraso [30].

De forma resumida, o RTP cuida do transporte da mídia com o mínimo de

sobrecarga possível, overhead, muito semelhante ao UDP, enquanto o RTCP cria um

canal de controle de tráfego RTP, gerando estatísticas de qualidade e garantia parcial de

entrega, possibilitando assim algum controle sobre a mídia, tal como no TCP [7].

Em suma, pelo fato de o protocolo RTP ser destituído de um mecanismo de

controle sobre a conexão, referentes à transmissão e recepção, requer para tanto utilizar-

se de outro protocolo que o proveja, o RTCP, objeto de análise na próxima seção.

3.5 RTCP

Com a finalidade de suprir o mecanismo de controle sobre a conexão do qual

carece o RTP, foi desenvolvido o protocolo RTCP (RTP Control Protocol), também

definido pela RFC 1889 como um protocolo no qual uma aplicação de rede multimídia

pode ser utilizada conjuntamente com o RTP [54].

O RTCP permite a troca periódica de informações de controle entre os

participantes de uma sessão, com o objetivo de propiciar respectivo feedback das

informações, que podem ser utilizadas para detectar e corrigir problemas. Deste modo,

com a utilização do RTCP, um operador da rede, por exemplo, pode monitorar a

qualidade da sessão e detectar problemas na existentes na rede [11].

Os protocolos RTP e RTCP permitem aos receptores compensarem a variação

do atraso dos pacotes na rede de dados, que é denominada de jitter, por meio do

controle de buffer e sequenciamento apropriado para que medidas corretivas possam ser

tomadas. Os mesmos distinguem-se pela utilização de números de portas distintas, em

que o RTCP recebe número de porta sequente à do RTP.

Os participantes da sessão recebem, periodicamente, pacotes RTCP de controle

relativos a uma respectiva sessão RTP, de diferentes tipos, para cada modalidade de

informação [12] [48]. São eles:

x SR (Sender Reports): contêm informações de transmissão e recepção para

transmissores ativos e quantifica os dados enviados até o momento;

x RR (Receiver Reports): contêm informações de recepção para participantes que

não sejam transmissores ativos, cada qual com referências a timestamp e atraso

do último relatório recebido;

x SDES (Source Description): são pacotes utilizados para controle de sessão e

descrição dos parâmetros da fonte, que contêm o CNAME (Canonical Name),

identificador global para associação de diferentes fluxos de mídia gerados pelo

mesmo usuário, possui formato similar ao de um endereço de e-mail;

x BYE: enviado pelo participante ao término da sessão;

x APP: adiciona funções específicas de uma aplicação ao pacote RTP.

Em síntese, com referência ao transporte de voz em redes de dados, a Figura

3.10 ilustra o processo de encapsulamento do fluxo de áudio em um pacote IP [11].

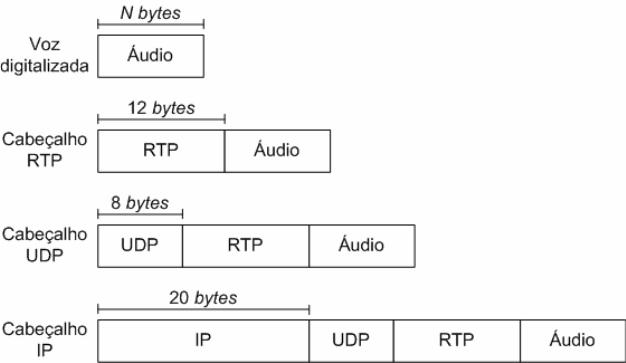

Figura 3.10 – Encapsulamento do Áudio.

A Figura 3.10 representa o processo de encapsulamento do áudio, passando

pelos protocolos RTP, UDP e culminando no IP, em que se habilita a ser transmitido

nas redes de dados.

Para o trato de chamadas em VoIP, desde o início, manutenção e término, faz-se

necessária a utilização de protocolos de sessão, tais como o H.323 e SIP, tratados nas

próximas seções.

3.6 H.323

O protocolo H.323 consiste em uma especificação da ITU-T (ITU’s

Telecommunication Standardization Sector) para audioconferência e videoconferência

entre sistemas finais na Internet. Assim, especifica como o tráfego multimídia é

transportado sobre redes de pacotes, com a utilização de padrões existentes, o que o

torna complexo, pois, descreve terminais, equipamentos e serviços para comunicação.

Abrange ainda o modo como sistemas finais ligados à mesma se comunicam com

telefones ligados à PSTN [30] [52].

O H.323 é considerado uma especificação guarda-chuva, pois, é grande e

complexo. Consiste em um conjunto de protocolos, integrado verticalmente para

conferência multimídia: sinalização, controle de admissão, registro, codecs e transporte.

O H.323 foi criado para permitir que aplicações multimídia fossem executadas sobre

redes de dados não confiáveis, ou seja, sem garantia de qualidade de serviço e, o tráfego

de áudio consiste em uma das suas aplicações, entre outras, como compartilhamento de

dados e vídeo [22] [30].

Assim, o H.323 tem como peculiaridade dotar-se obrigatoriamente de suporte a

áudio, enquanto o suporte a vídeo e transporte de dados lhe são opcionais. Assim, o

H.323 cria um canal específico para cada tipo de mídia, em conformidade com a

recomendação H.245. Com exceção do canal de áudio, os outros dois canais podem ser

usados para diversos tipos de tráfego.

A utilização pelo H.323, no tocante a topologias de rede, é completamente

independente, ou seja, utiliza qualquer uma, desde simples a complexas. No entanto,

disso decorre possível perda de escalabilidade. Quanto a sua implementação, ela pode

ser tanto em hardware quanto em software. A Figura 3.11 ilustra a arquitetura do

protocolo H.323.

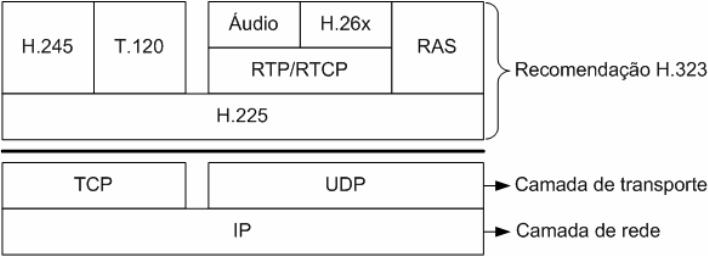

Figura 3.11 – Arquitetura do Protocolo H.323.

São elementos componentes da Figura 3.11:

x H.225: especifica o uso e suporte para mensagens de sinalização Q.931;

x H.245: permite a troca de mensagens de controle fim-a-fim entre entidades;

x T.120: para protocolos de comunicação de dados.

x Áudio: indica o codec de áudio utilizado para codificação e decodificação;

x H.26x: indica o codec de vídeo utilizado para codificação e decodificação;

x RAS (Registration, Admission and Status): sinalização de Registro, Admissão e

Status, que fornece o controle de pré-chamada em redes H.323 baseadas em

gatekeepers.

O registro dos usuários no H.323 é realizado no gatekeeper por meio do

protocolo RAS. É o responsável por prover serviços de controle pré e durante chamada

aos participantes “pontos terminais H.323”, com o decremento de valor presumido de

banda disponível a cada admissão. Ainda, baseia-se em domínios administrativos, ou

seja, conjunto de gatekeepers vizinhos, isso é, servidores contidos numa mesma região

administrativa, portadores de diferentes registros de clientes [22] [52].

Para o estabelecimento de uma sessão, previamente à abertura do canal, ocorre a

troca de mensagens e detecção das capacidades de mídia e transporte suportadas pelos

terminais envolvidos, o que é feito por meio do protocolo H.245. Os procedimentos de

controle de chamadas são baseados na recomendação H.225, que especifica o uso e

suporte para mensagens de sinalização Q.931, para conexão, manutenção e desconexão

de chamadas de controle confiável. A Figura 3.12 ilustra o estabelecimento de uma

sessão entre dois terminais H.323 [52].

Figura 3.12 – Sinalização H.323 Direta entre Terminais.

A Figura 3.12 é ilustrativa de uma chamada usando a sinalização H.323 direta

entre terminais compartilhando o mesmo gatekeeper. Assim, a chamada assume

extrema complexidade em decorrência da extensa pilha de protocolos que utiliza.

Constata-se na Figura 3.12 serem as mensagens ARQ (Admission Request, ou

pedido de abertura de sessão) e ACF (Admission Confirm, ou a confirmação do pedido)

voltadas exclusivamente aos terminais do protocolo H.323. Tais mensagens em

conjunto com as respectivas do gatekeeper, LRQ (Location Request), LCF (Location

Confirm) e LRJ (Location Reject) constituem o RAS, que possibilita as funcionalidades

de Registro, Admissão e Status.

Um terminal registrado em um gatekeeper requisita-a para iniciar e ou aceitar

chamadas, por meio de mensagens Q.931: Setup para estabelecimento de chamada

ISDN (Integrated Services Digital Network), Call Proceeding, equivalente a chamando

e, Connect, confirma o estabelecimento da chamada.

A fase de inicialização de mídia se dá pelo protocolo H.245, que abre uma porta

TCP para negociação dos subconjuntos de mídias suportados bem como a respectiva

ordem de preferência, abrindo-se, com isso, um canal, mantido aberto, caso seja

estabelecida uma nova sessão de mídia, ou alterada alguma já em curso. São mensagens

básicas do H.245:

x Capability Exchange: para troca de conjuntos de capacidades de mídia entre

terminais;

x Open Logical Channel: para abertura de canal de controle do fluxo de mídia;

x Open Logical Channel Acknowledgement: para confirmação da abertura do

anterior.

Com isso, o fluxo de mídia é transportado via RTP. Como alternativa ao H.323,

foi desenvolvido o SIP, tratado na seção seguinte.

3.7 SIP

O SIP (Session Initiation Protocol) consiste num protocolo da camada de

aplicação usado para estabelecer, modificar e terminar sessões ou chamadas multimídia,

que pode ser baseado em texto, permite fácil implementação a linguagens como Java,

Pearl e outras, descrito principalmente nas RFCs, 2543 e 3261, a última também

conhecida como SIP versão 2. Foi aferido pela IETF (Internet Engineering Task Force),

pelo que tem se tornado padrão em Soluções IP, e já sendo o mais utilizado [69] [72]

[74].

As referidas sessões (unicast ou multicast) podem constituir-se em conferências,

e-learning, VoIP e aplicações similares, a que os participantes podem ser convidados, a

ingressarem numa sessão multimídia já em curso, ou iniciar uma nova [25] [26].

O SIP possui arquitetura e paradigma similares aos dos protocolos HTTP

(Hypertext Transfer Protocol) e SMTP (Simple Mail Transfer Protocol), pelo que as

requisições geradas pelos clientes são enviadas ao servidor, que as processa para então

enviar as respostas aos clientes; incorpora, ainda, o conceito de números de portas fixas

para os dispositivos e permite o uso de servidores Proxy, em vista à segurança da rede

interna [58] [68] [75].

Os serviços do SIP para o estabelecimento e encerramento de sessões multimídia

incluem:

x Localização do Usuário: por portar mobilidade o usuário necessita ser localizado

previamente ao início de uma comunicação, e ter aferida sua viabilidade para

participar da mesma;

x Capacidades do Usuário: determinação das capacidades e parâmetros de mídia a

serem utilizados pelos usuários envolvidos na comunicação;

x Disponibilidade do Usuário: após um usuário ser localizado, é necessário saber

se estão disponíveis tanto o usuário quanto os recursos;

x Configuração de Chamada: é o processo de definição dos parâmetros que serão

utilizados para o estabelecimento da chamada, tanto por parte de quem chama,

quanto de quem foi chamado, além de seu respectivo progresso enquanto

tocando “ringing”;

x Controle da Chamada: é o processo de gerenciamento da chamada, incluindo

transferência e encerramento de ligações.

O SIP foi projetado fazendo uso de partes de arquiteturas de dados e controles

multimídia, como dos protocolos RSVP (ReSerVation Protocol), RTP, RTSP (Real

Time Streaming Transport Protocol), SDP (Session Description Protocol) e SAP

(Session Announcement Protocol), dos quais, entretanto, independe seu funcionamento

[38]. Nas seções seguintes são apresentados maiores detalhamentos do SIP.

3.7.1 SIP URIs

O URI (Uniform Resource Indicator) é definido na RFC 3261 como o modo

pelo qual os usuários são identificados nas mensagens SIP, constituindo-se numa forma

de endereçamento do referido protocolo, cuja formação pode compor-se de várias

opções, como o método, o usuário, o número do telefone ou o protocolo que transporte

[75]. Elenca-se a seguir alguns exemplos:

x sip:[email protected]

x sip:[email protected];transport=udp

As URIs estão presentes em alguns campos do cabeçalho SIP, entre os quais, To,

From, Contact e Request-URI, que indicam os destinos, analogamente ao mailto

utilizado como hyperlink em páginas web.

3.7.2 Elementos da Arquitetura SIP

Os elementos centrais à arquitetura SIP são os abaixo elencados, que podem

entrelaçar-se mutuamente [74] [75] [102]:

x User Agents (UA): consiste em qualquer aplicação cliente ou dispositivo que

inicie uma conexão SIP, compondo-se de UAC (User Agent Client), gerador das

requisições, e de UAS (User Agent Server), que as responde:

o UAC: consiste na porção cliente do UA responsável pelo início da

comunicação entre cliente e servidor, a qual se inicia por solicitação ou

mensagem do tipo REQUEST, que desencadeia a transação;

o UAS: consiste na porção do servidor UA responsável por processar uma

mensagem do tipo REQUEST enviada pelo UAC;

x Multimedia Session: consiste na troca de fluxos de informações entre

transmissores e receptores multimídia;

x Server: aplicação responsável por receber dos usuários mensagens REQUEST e

enviar-lhes outras RESPONSE, que na prática o constitui num hardware, o qual

implementa funções de Proxy Server, Redirect Server e a porção UAS;

x Proxy Server: servidor proxy que pode atuar tanto como Servidor ou Cliente,

como elemento intermediador entre os UAs para interpretação, e, se for o caso,

reescrita das mensagens antes de enviá-las. Desta forma, constitui-se o

responsável por receber mensagens e encaminhá-las para outros servidores, ou

seja, ao receber um INVITE, vale-se do Registrar Server para saber a localização

e status do UA convidado. Possui as funcionalidades de autorização, tradução de

endereços, autenticação, aplicação de regras de segurança por meio do controle

de acesso à rede e roteamento de chamadas;

x Registrar (ou Registration) Server: é o elemento responsável por manter

atualizadas as informações de registro sobre os UAs e ou autenticá-los, bem

como compartilhá-los com outros servidores da rede. Sua localização

usualmente é no mesmo servidor de que também se vale o Proxy Server;

x Redirect Server: é o UAS redirecionador das mensagens para outro servidor que

contenha informações sobre o respectivo destino, por fornecer ao cliente a lista

de endereços possíveis para alcançar a ambos;

x Location Server: é o elemento utilizado pelo Redirect Server ou Proxy Server

para identificar as possíveis localizações dos destinos chamados, função

geralmente realizada pelo Registrar Server.

3.7.3 Requisições SIP

O SIP define dois tipos de mensagens geradas pelo Cliente e Servidor, a saber:

REQUEST e RESPONSE. Uma mensagem do tipo REQUEST é enviada de um cliente a

um servidor e apresenta o formato indicado pela Figura 3.13 [75] [102].

Figura 3.13 – Formato de uma Mensagem do Tipo REQUEST.

Tal mensagem pode ter vários métodos (Method), cada qual representando uma

ação requerida, conforme os exemplos apresentados a seguir [75]:

x REGISTER: uma mensagem com este método envia informações sobre

identificação e localização do usuário, a fim de registrá-lo em um Servidor SIP;

x INVITE: este método é utilizado quando se deseja convidar um novo participante

para uma sessão já existente ou para uma nova sessão;

x BYE: método utilizado para encerrar a participação numa sessão, liberando-a;

x CANCEL: cancela uma requisição pendente, pois não possui efeito numa

chamada já estabelecida;

x OPTIONS: consulta as funcionalidades suportadas;

x ACK: mensagem de confirmação final, a qual é enviada por um usuário que

mandou um INVITE para avisar do recebimento de uma mensagem RESPONSE.

Portanto, para toda mensagem com um ACK deve existir outra anterior com

INVITE.

O campo REQUEST URL é um SIP URL que compõe a mensagem para indicar

quem a originou (From) e, quais seus destinos corrente (REQUEST URL) e final (To).

Uma mensagem do tipo RESPONSE é enviada após uma mensagem do tipo REQUEST

ter sido recebida e processada, e apresenta o formato indicado pela Figura 3.14.

Figura 3.14 – Formato de uma Mensagem do Tipo RESPONSE.

O campo SIP version da mensagem RESPONSE possui a mesma função da

mensagem REQUEST, portanto, garante a interpretação correta das mensagens SIP. O

campo Status code possui um número inteiro que identifica o resultado do

processamento da mensagem REQUEST, à qual a RESPONSE se refere. Esse campo

apresenta as seguintes informações:

x INFORMATIONAL: informa que a mensagem REQUEST foi recebida e está

sendo processada;

x SUCCESS: informa que a mensagem foi recebida, entendida, processada e

aceita;

x CLIENT ERROR: informa que o servidor não pode processar a mensagem

REQUEST, por problema interno;

x GLOBAL FAILURE: informa que a mensagem REQUEST não pode ser

processada em nenhum servidor disponível.

3.7.4 Respostas SIP

Os requerimentos do SIP acionam respostas que constam de seis classes, listadas

a seguir [52]:

x 1xx = respostas de informações, tal como 200, que significa OK;

x 2xx = respostas de confirmação;

x 3xx = respostas de redirecionamento;

x 4xx = comandos não realizados, erro no cliente;

x 5xx = erros no servidor;

x 6xx = erros globais.

A seção seguinte trata do estabelecimento de uma sessão SIP.

3.7.5 Estabelecimento de uma Sessão SIP

Para o estabelecimento de uma sessão SIP, ou seja, uma chamada, a origem que

a inicia gera um INVITE, que pode ser encaminhado diretamente ao destino ou a um

Módulo Servidor de Sessão, a fim de obter-se o endereço IP do referido destino. Assim

que o destino recebe o INVITE, ele responde a origem com mensagens indicativas de

que a chamada está em progresso. Neste momento, é verificado se o destino, por

exemplo, possui algum codec em comum à origem, pois, caso não disponha, uma

mensagem de erro é retornada a origem.

Assim que a chamada é aceita pelo destino, este encaminha à origem uma

mensagem 200 OK, informando que podem iniciar a comunicação, ao que a origem

responde com um ACK, em seguida o fluxo de mídia é estabelecido. A partir de então, a

chamada pode ser encerrada por qualquer uma das partes, o que ao ocorrer encaminha a

outra parte uma mensagem BYE, a qual é respondida com um 200 OK [72].

A Figura 3.15 ilustra o estabelecimento de uma chamada utilizando o SIP.

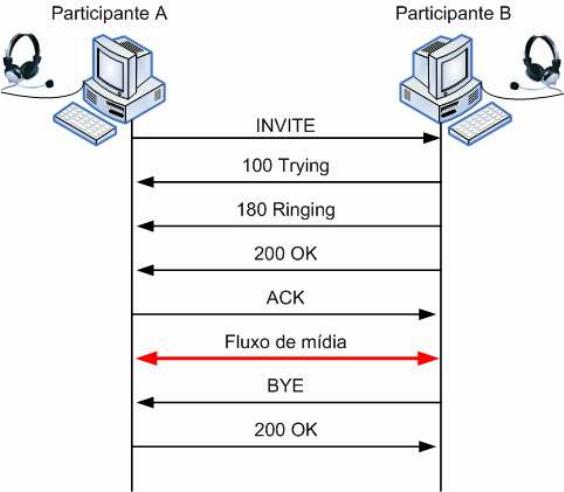

Figura 3.15 – Estabelecimento de uma Chamada Utilizando o SIP.

Constata-se pela análise da Figura 3.15 a troca de mensagens SIP, ilustrativa de

uma comunicação via VoIP. A seção seguinte descreve sucintamente o protocolo SDP,

o qual leva informações sobre os fluxos de mídia envolvidos na comunicação.

3.8 SDP

O SIP utiliza o protocolo de descrição de sessão denominado SDP (Session

Description Protocol), especificado na RFC 2327, pois este lhe disponibiliza

informações sobre tipos do fluxo de mídia e de conteúdo, endereços, portas, em formato

textual. Quando uma chamada é estabelecida via SIP, a mensagem de pedido INVITE

contém os parâmetros SDP trazendo as capacidades do originador da chamada e no

envio da resposta, os parâmetros SDP são modificados contendo as capacidades do

destino da chamada [48].

O SDP provê um formato simples para descrever informação de sessão a seus

potenciais participantes, o qual consiste, basicamente, em vários fluxos de mídia,

envolvendo a especificação de vários parâmetros relacionados a cada fluxo de mídia e a

sessão em geral. Os parâmetros de nível de sessão contêm informações referentes a seu

nome, como criador e tempo de atividade, e quanto as referentes ao nível de mídia,

abordam tipo, número da porta, protocolo de transporte e formato [12].

Como o SDP provê apenas descrições de sessão e não controla os meios por

transportar ou anunciar as sessões aos potenciais participantes, deve ser utilizado em

conjunto com outros protocolos, a exemplo do SIP, que o porta integrado à mensagem

[12].

Semelhante ao SIP, o SDP constitui-se em um protocolo baseado em texto, que

utiliza o conjunto de caracteres ISO 10646 em codificação UTF-8, que habilita o uso de

idiomas múltiplos e inclui o EUA-ASCII como um subconjunto [110].

3.8.1 Sintaxe e Campos do SDP

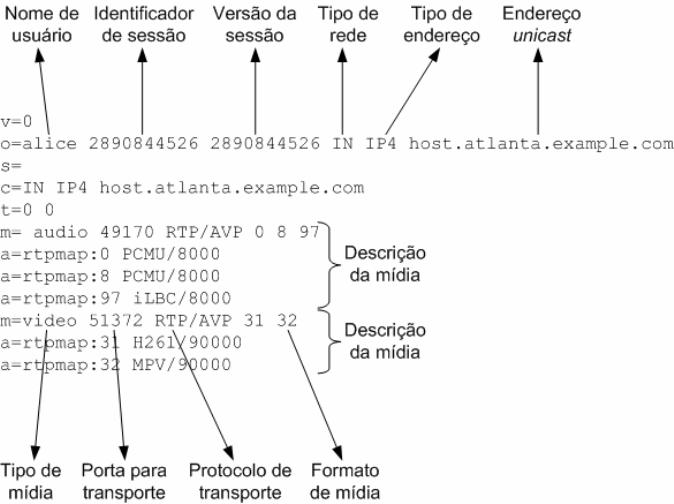

O SDP carrega informações de sessão utilizando-se de várias linhas de texto,

cada qual com formato campo = valor, em que o campo é equivalente a um caractere e

o valor depende do respectivo campo e que, em alguns casos, pode ser fragmentado se,

contudo, possibilitar espaço entre campo e o sinal = (igual) ou entre o sinal = e o valor

[12].

Os campos de nível de sessão são incluídos previamente aos de nível de mídia.

A divisão entre dados de sessão e mídia se dá na primeira ocorrência do campo de

descrição de mídia (m=), a partir do que cada ocorrência marca o começo de dados

relacionados a outros fluxos na sessão.

O SDP possui campos que devem estar contidos em qualquer descrição de

sessão, ou seja, são obrigatórios, bem como outros opcionais, que são descritos a seguir

[12] [22].

Obrigatórios:

x v (Protocol Version): descreve a versão do protocolo e constitui no delimitador

entre o fim da descrição de uma sessão e o início de outra;

x o (Origin): descreve a origem da sessão, criador ou identificador da mesma;

x s (Session Name): descreve o nome de sessão, que pode ser lido pelos

participantes da mesma;

x t (Timing): identifica o tempo da sessão, que provê o tempo de início e fim da

mesma;

x m (Media Descriptions): Existem três linhas “m” cada uma delas identifica o

tipo de stream de mídia (áudio, vídeo e aplicação de quadro branco), o número

da porta para aquele stream, o protocolo e uma lista de cargas.

Opcionais:

x i (Session Information): contém informação a respeito da sessão e, pode ser

especificado ao nível de sessão como de mídia;

x u (URI): contém endereço URI, possibilitador de informações adicionais;

x e (E-mail Address): contém o endereço de e-mail da pessoa responsável pela

sessão, podendo haver várias instâncias deste campo;

x p (Phone Number): contém o número de telefone da pessoa responsável pela

sessão, podendo haver várias instâncias deste campo;

x c (Connection Data): provê informações da conexão, como tipo, rede e

endereço e pode ser aplicado aos níveis de sessão ou mídia;

x b (Bandwidth): especifica a largura de banda necessária em kbps;

x r (Repeat Times): indica a quantidade de vezes em que uma sessão pré-

programada será repetida;

x z (Time Zone Adjustments): possibilita o ajuste de horários previamente em

sessões pré-programadas;

x k (Encryption Key): provê a chave para criptografia da sessão. O campo pode ser

aplicado em todos os níveis de sessão, mídia, ou ambos;

x a (Attributes): campo utilizado para descrever atributos adicionais aplicados à

sessão ou a mídias individuais.

A Figura 3.16 ilustra o exemplo da descrição de uma sessão SDP, na qual vários

dos campos apresentados são utilizados [28].

Figura 3.16 – Descrição de uma Sessão SDP.

A Figura 3.16 consiste em uma descrição de sessão SDP, com os campos

obrigatórios e alguns opcionais.

Em síntese, o SIP provê o mecanismo para o estabelecimento das sessões

multimídia, enquanto o SDP a linguagem para descrevê-las.

3.9 Conclusão

Neste capítulo, são apresentados os principais protocolos empregados para a

transmissão de voz em redes de dados, ou seja, o que caracteriza a VoIP. Foram

analisadas suas peculiaridades respectivas, com abordagem das restrições e

contribuições de cada qual, daí ser possível aferir a viabilidade da utilização ou não

empregabilidade dos mesmos em VoIP.

Em suma, grande parte dos protocolos de sinalização VoIP utiliza RTP/UDP/IP

como mecanismo de transporte para o tráfego de áudio. No entanto, os fluxos

multimídia por eles transportados necessitam ser codificados, o que, no caso da VoIP, é

feito pelos codecs de áudio e será objeto de análise do próximo capítulo [52] [75].

Capítulo 4

Codificação da Voz

O codec, do inglês Coder/DECoder, significa codificador-decodificador, e é

referenciado a algoritmo implementado em software ou embarcado em hardware. Um

codec possui duas funções básicas: a de codificar e a de decoficar um fluxo de bits. O

fluxo de bits é resultante da conversão analógica/digital de um sinal de áudio ou de

vídeo, de um dispositivo acoplado ao sistema final, que pode ser, por exemplo, um

microfone ou uma webcam.

Ainda, o codec é parte fundamental de uma comunicação que emprega a

tecnologia VoIP, pois codifica o fluxo de bits proveniente de dispositivo externo, num

outro fluxo de bits para transmissão numa rede de dados. O mesmo codec é utilizado no

destino para decoficar, produzindo um fluxo de bits o mais fiel possível ao original. Na

maioria das vezes, a codificação tem por objetivo a compactação do fluxo de bits,

promovendo, com isto, a redução da banda de rede necessária a sua transmissão [62]

[75]. A Figura 4.1 ilustra o esquema de funcionamento de um codec em VoIP.

Figura 4.1 – Ilustração do Uso de um Codec em VoIP.

A usualidade da conversão digital/analógico é observada em CD players,

telefones celulares e até consoles de videogame. A modalidade codec de áudio consiste

na parte do sistema VoIP responsável por transformar um fluxo binário de áudio em um

novo, que preserve as mesmas características da informação inicial, por meio de uma

codificação, como pode ser observado na Figura 4.1.

A codificação tem o intuito de diminuir, ou mesmo de melhor aproveitar a banda

de rede utilizada para a comunicação, primando por não afetar de forma significativa a

qualidade apresentada na chamada, proveniente da decodificação do respectivo fluxo

recebido. De modo análogo, realiza a codificação da voz humana, analógica,

transformando-a em uma sequência de bits, ou seja, de natureza digital [39] [68] [69].

4.1 Representação dos Sinais A/D e D/A

Um conversor A/D (analógico-digital) é um dispositivo que recebe a entrada de

um sinal contínuo analógico e, produz na saída uma sequência de valores discretos ou

amostras pelo processo de quantização, as quais representam as informações com

determinado grau de precisão, pois, são convertidas de analógicas em digitais [12] [35].

Desse modo, as amostras constituem-se como se sucessivas fotografias de um

sinal, no caso uma onda sonora, que, por meio de um microfone, é captada

analogicamente e convertida pelo A/D em digital, com precisão dependente de sua

resolução em tempo e amplitude, ou seja, respectivamente taxa de amostragem e

quantização, sendo esta última a quantidade de bits utilizados para representá-la. A

Figura 4.2 ilustra tal processo [12] [35].

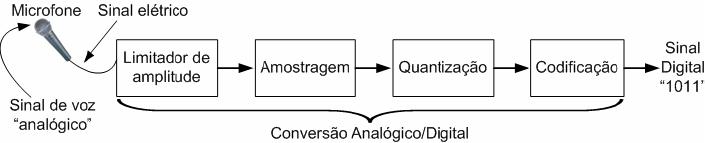

Figura 4.2 – Processo de Conversão Analógico para Digital.

De forma inversa, pode-se recuperar o sinal analógico a partir do digital, por

meio do conversor D/A (digital-analógico), a exemplo da Figura 4.3.

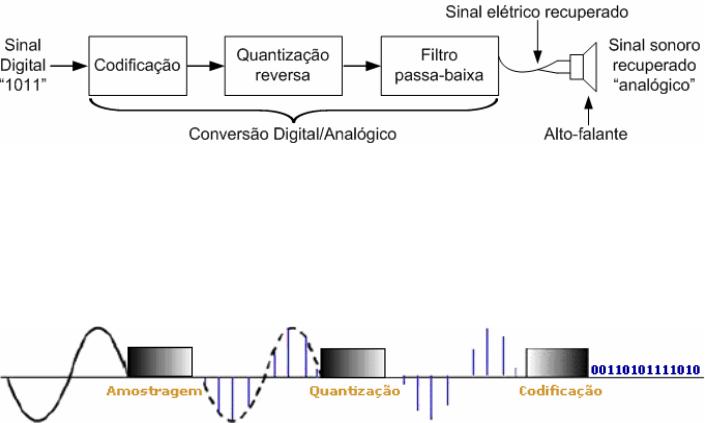

Figura 4.3 – Processo de Conversão Digital para Analógico.

O processo de transformação do sinal analógico em digital, processa-se

conforme o ilustrado na Figura 4.4 [90].

Figura 4.4 – Digitalização do Sinal.

A análise da Figura 4.4, possibilita aferir que o processo se dá nas três fases:

x Amostragem: retirada de amostras do sinal original em freqüência pré-

determinada;

x Quantização: refinamento do sinal amostrado;

x Codificação: transformação do sinal quantizado em binário.

São descritos a seguir os processos de amostragem, quantização e codificação.

4.1.1 Amostragem

Trata-se do processo de medir valores instantâneos de um sinal analógico em

intervalos regulares, que são determinados por pulsos de clock, cuja freqüência é

chamada taxa de amostragem, a qual está diretamente relacionada à largura de banda da

freqüência do sinal, ou seja, a sua amplitude a ser transmitida ou armazenada, o que é

ilustrada pela Figura 4.5 [12] [90] [95].

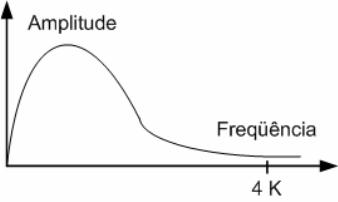

Figura 4.5 – Representação da Faixa de Freqüência.

A Figura 4.5 mostra que a largura de banda ou amplitude de um sinal

compreende o intervalo correspondente à diferença entre a maior e a menor freqüência

do referido sinal.

A conversão de um sinal analógico em digital envolve a captura de uma série de

amostras de fonte analógica, cuja agregação forma o equivalente digital de uma onda

sonora. Uma maior taxa de amostragem implica em uma melhor qualidade do som

digital, por utilizar mais pontos de referência à replicação do sinal analógico.

Em conformidade com a teoria de Nyquist, referente ao processamento de sinais,

para representar fielmente um sinal, a taxa de amostragem deve ser, no mínimo, o dobro

da freqüência do sinal, ou seja, da freqüência mais alta a ser reproduzida [52].

As freqüências audíveis ao ser humano compreendem, aproximadamente, o

intervalo entre 20 a 20000 Hz (Hertz). Com isso, torna-se necessária uma taxa mínima

de amostragem em torno de 40 KHz (Kilohertz) para produzi-la corretamente e

integralmente [94].

Para o mesmo processo de conversão analógico-digital, a voltagem (V) deve ser

amostrada em intervalos regulares (t), milhares de vezes por segundo, com o

arredondamento de cada valor detectado para o inteiro mais próximo na escala de

variação, conforme a grandeza da resolução do sinal, para posterior conversão em

binários. A Figura 4.6 ilustra o processo de amostragem de um sinal de voz [90].

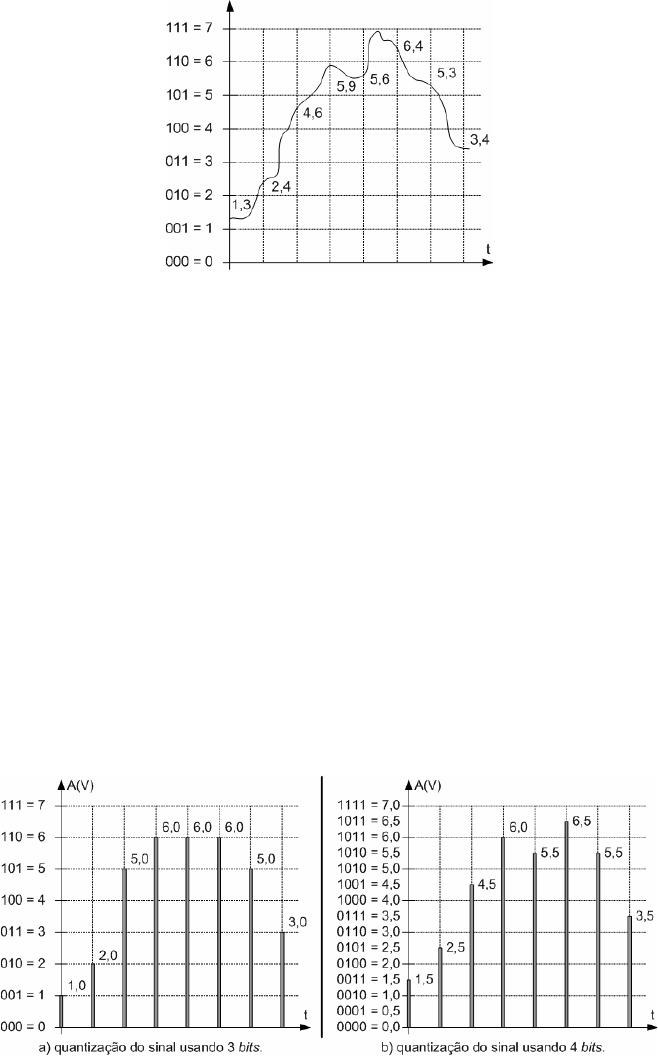

Figura 4.6 – Sinal de Voz Amostrado.

A Figura 4.6 ilustra um sinal de voz amostrado, compreendido entre 300 Hz e

3000 Hz, intervalo que proporciona a recuperação do sinal de voz o mais fidedigno ao

original [22]. Ainda, são utilizados 3 bits para representar cada amostra. A seção

seguinte apresenta a quantização.

4.1.2 Quantização

A quantização consiste no processo de selecionar números para representar a

amplitude da tensão de cada amostra, pelo conversor A/D em níveis mais próximos de

sinais nos instantes amostrados [48] [95]. A Figura 4.7 ilustra o processo de quantização

utilizando 3 e 4 bits para o sinal de voz da Figura 4.6.

Figura 4.7 – Sinal de Voz Quantizado.

A Figura 4.7 apresenta dois cenários, a) e b), ilustrativos do processo de

quantização para o sinal de voz apresentado na Figura 4.6, sendo que na Figura 4.7 a)

utiliza-se 3 bits para representar os valores de amplitude amostrados. Já na Figura 4.7

b), o processo de quantização é realizado utilizando-se 4 bits para representar os

valores. Desse modo, o sinal medido na amostragem é discretizado na quantização, ou

seja, convertido num número de bits necessários para se representar cada amostra.

Dessa forma, o valor da amostra é arredondado para o código binário mais

próximo, como pode ser visto na Figura 4.7. Assim sendo, se aumentado o número de

bits utilizados no processo de quantização, bem como a taxa de amostragem, há um

significativo aumento na qualidade à ser apresentada pelo áudio.

4.1.3 Codificação

Os meios de transmissão, redes de dados, são finitos, o que faz com que a busca

por soluções para melhor utilizá-los seja constante alvo de pesquisas no âmbito de

codificação. Nesse contexto, para que a comunicação em VoIP ocorra, usualmente

utiliza-se o RTP como protocolo de transporte de mídia [12].

Além disso, há a necessidade do uso de codificador de voz, que tem por objetivo

representar a fala com um número mínimo de bits, mantendo a qualidade perceptível,

visando otimizar a transmissão pelo respectivo meio [12] [22]. A Figura 4.8 ilustra o

sinal de voz da Figura 4.7 a) codificado.

Figura 4.8 – Sinal de Voz Codificado.

A Figura 4.8 ilustra o processo de codificação de um sinal de voz quantizado em

três bits por amostra, em que o sinal é transformado em binário, levando-se em conta a

sequência em que foi gerado. Para tanto, existem três abordagens aplicáveis à

codificação de voz, listadas a seguir [35] [92] [93]:

x Codificação por forma de onda (Waveform Encoding), que apresenta excelente

qualidade de áudio, no entanto, pouca compressão é aplicada, logo, necessita de

grande largura de banda, acima de dezesseis kbps;

x Codificação paramétrica (Parameter Encoding), a qual provê elevada taxa de

compressão, no entanto, com significativa perda na qualidade;

x Codificação híbrida (Hybrid Encoding), a qual combina a qualidade referente

aos codificadores de forma de onda com a eficiência da codificação paramétrica.

A Figura 4.9 constitui uma descrição das modalidades referenciadas [35].

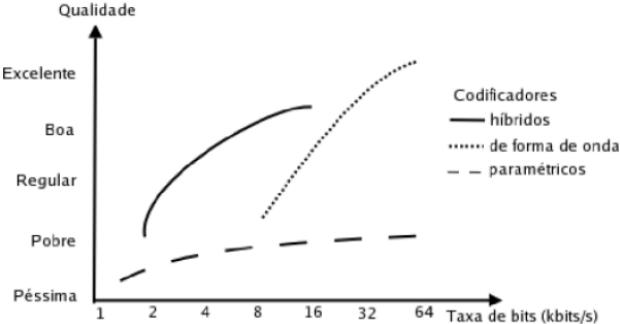

Figura 4.9 – Comparação dos Três Principais Tipos de Codificadores.

A seguir apresenta-se sucintamente os referidos modos de codificação.

4.1.3.1 Codificação por Forma de Onda

As técnicas de codificação por forma de onda (Waveform Encoding) mapeiam o

sinal original no domínio do tempo com a utilização dos bits do sinal digital,

constituidoras das amplitudes no tempo.

Segundo [92], conforme o modo de codificação empregado, essas técnicas

produzem bit rates de altos a moderados, mas, em contrapartida, obtém os melhores

índices de qualidade, como o MOS por exemplo, o qual é abordado na seção 4.2. Nas

subseções seguintes são abordados os principais codificadores por forma de onda, PCM

(Pulse Code Modulation), DPCM (differential PCM) e ADPCM (Adaptive Differential

PCM) [96].

4.1.3.1.1 PCM

A mais tradicional entre as técnicas de codificação por forma de onda é

conhecida como PCM, cujo uso em telefonia é padronizado pela recomendação G.711

da ITU-T (ITU’s Telecommunication Standards Sector), que efetivamente se constitui

em norma, ou seja, um padrão [93].

Pode-se considerá-la a mais básica para codificar espécies de sinais na forma

digital, por atribuir a cada amostra um nível discreto de amplitude. A somatória do

número de níveis discretos é dada pela n-ésima potência de dois para os bits disponíveis

à quantização. Isso significa que para dez níveis distintos de quantização, pode-se

dispor de 1024 níveis discretos, com cada uma das amostras representada pela forma

binária de sua amplitude [93].

A codificação PCM apresenta a melhor qualidade entre os codificadores

utilizados, todavia demanda alto consumo de banda. Contudo, a sensibilidade audível

humana para perceber diferenças de volume “amplitude” e maior percepção de sons de

baixa intensidade, decresce a medida que a intensidade aumenta. Assim, por exemplo,

para se ter a sensação de que o volume dobrou, a potência do sinal, diretamente

proporcional à amplitude, deve ser multiplicada por dez, o que justifica a utilização de

amplificadores com elevada potência pelos audiófilos [92] [96].

Ainda, segundo [92], a consequência prática é que os erros de quantização são

mais perceptíveis para o ouvinte na parte baixa da escala de quantização do que na alta.

Na telefonia fixa digital, utiliza-se taxa de amostragem de oito KHz e resolução de oito

bits pertinente ao ser humano, contudo, o produto de ambos, 64 kbits/s afigura-se

relativamente alto para transmissão digital, quer Internet quer pela telefonia celular

[93].

Esse tipo de codificação ainda é o padrão para todo o tráfego de voz digital pelas

estruturas convencionais de comutação e transmissão nas operadoras de

telecomunicações [93] [96].

4.1.3.1.2 DPCM e ADPCM

Ao se observar o comportamento dos sinais PCM, constata-se a ausência de

variações acentuadas entre duas amostras consecutivas. Comparando os valores binários

que codificam uma amostra e sua antecessora, percebe-se que a diferença consiste em

um número possível de ser codificado com menos de oito bits. Esta técnica é conhecida

como DPCM [92] [96].

A codificação DPCM é feita da seguinte forma segundo [92]:

x O sinal de voz é captado e codificado no formato PCM convencional;

x o valor binário de cada amostra PCM é passado para dois circuitos, preditor e

diferenciador;

x o circuito preditor cria um delay com intervalo de amostragem em torno de 125

µs, portanto, fazendo com que sua saída sempre contenha o valor binário da

amostra anterior;

x o circuito diferenciador compara os valores binários das amostras corrente e

anterior, ou seja, na saída do preditor, e calcula a diferença binária entre ambos,

sendo a saída do diferenciador o sinal digital a transmitir, como ilustrado pela

Figura 4.10.

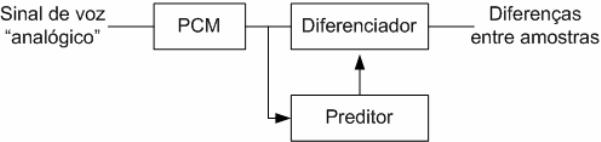

Figura 4.10 – Codificação DPCM.

Já a decodificação segue o processo inverso, como é apresentado pela Figura

4.11.

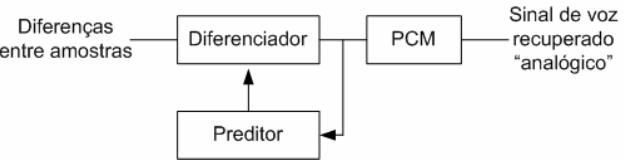

Figura 4.11 – Decodificação DPCM.

Com a manutenção do mesmo esquema básico, apenas com o aprimoramento

dos comportamentos dos circuitos de predição e diferenciação, faz-se a transmissão das

diferenças calculadas entre cada amostra e seu valor previsto, forma de codificação

conhecida como ADPCM, padronizada pela ITU-T nas recomendações G.721, G.726 e

G.727, com bit rates variáveis entre 16 a 40 kbps [92] [96].

4.1.3.2 Codificação Paramétrica

A codificação paramétrica utiliza-se de determinadas características da fonte de

sinal representada. Então, quando for codificar os sinais de voz, deve-se fazer um

mapeamento detalhado do trato vocal do ser humano, bem como das propriedades da

natureza da voz humana, levando em consideração características como idade, sexo e

timbre entre outras [93].

Ao contrário dos codificadores por forma de onda, os paramétricos fazem uso de

aspectos particulares, intrínsecos à voz humana, o que os torna específicos para cada

tipo de sinal a ser codificado. Dessa forma, estes codificadores produzem apenas

informações necessárias para recriar o sistema gerador do sinal. Assim, pode-se

conceber o sinal de voz como uma filtragem digital de um sinal aleatório, que pode ser

considerada constante se em pequenos intervalos de tempo [93] [96].

Assim, o codificador paramétrico encaminha os coeficientes do filtro, e o

reconstituí no receptor, que gera o sinal de voz. Se forem usados intervalos de, por

exemplo, 20 ms, um novo modelo de filtro teria que ser gerado e encaminharia os

coeficientes a cada 20 ms, ter-se-ia a cada tempo um novo filtro, para que o receptor

pudesse ser atualizado adequadamente. O principal representante dessa modalidade é o

LPC (Linear Predictive Coding) [93] [96].

Esta codificação é largamente utilizada em aplicações militares, caso em que os

bit rates baixos importam mais que a qualidade [100].

4.1.3.2.1 Codificação LPC

O LPC é o mais importante dos codificadores da modalidade paramétrica,

baseados em uma série de parâmetros inerentes à voz humana. Os codificadores LPC

são os mais usuais entre os paramétricos, uma vez que o seu modelo de apenas polos de

canal de voz humana funciona de forma bastante eficiente [22].

A voz é um sinal fundamentalmente não estacionário e não periódico cuja

análise é muito complexa. Entretanto, se considerado um intervalo de tempo, uma

janela, relativamente pequeno (de 10 a 30 ms), o sinal de voz pode ser concebido como

estacionário e cada uma das janelas do filtro podem ser atualizadas [93].

A essa análise dá-se o nome de Análise LPC, que deixa de encaminhar as

amostras do sinal de voz quantizadas, passando a transmitir os coeficientes por ela

determinados, com isto há uma extrema redução de parâmetros com relação aos

codificadores por forma de onda, o que diretamente resulta em uma taxa de codificação

bem inferior, cerca de até 2,4 kbits/s. O resultado disso é o sinal codificado de áudio ser

um tanto “robótico”, característica inerente aos codificadores paramétricos [93] [96]

[101].

4.1.3.3 Codificação Híbrida

Essa modalidade de codificadores caracteriza-se pela união de potencialidades

das duas anteriores, ou seja, por forma de onda e paramétrica. Em linhas gerais, os

codificadores híbridos mantêm a parametrização dos codificadores paramétricos,

enquanto geram a excitação pelo formato de onda. Contudo, é possível elevar sua

excitação, o que permite redução nas taxas de codificação manutenção da qualidade

bem superior à dos codificadores paramétricos e comparável à dos forma de onda [96]

[97].

4.1.3.3.1 CELP

A técnica mais usada nesse tipo de codificador é a CELP (Code Excited Linear

Prediction), a qual produz boa qualidade de voz a taxas inferiores a 10 kbits/s. Este

sistema reúne os mesmos princípios da analise LPC para redução de parâmetros a serem

transmitidos. Entretanto, como característica dos codificadores híbridos, a CELP lança

mão de um artifício para anular a desvantagem do codificador LPC [96].

A excitação é dada por uma lista de códigos que quantiza os sinais vetorialmente

e possibilita o ganho com o controle da sua potência. Em geral utiliza-se índice de dez

bits, capaz de produzir 1024 entradas com ganho codificado de cinco bits, o que reduz a

taxa necessária para transmissão [96].

Sendo assim, um número bem maior de excitações com relação ao LPC pode ser

utilizado, o que significa que uma gama maior de sinais de voz pode ser reconstituída.

Isso torna o sistema bastante mais completo e capaz de gerar um sinal de voz com

qualidade bem superior ao gerado pelo LPC. Existe uma série de codificadores baseados

na técnica CELP disponíveis no mercado e na literatura, o que comprova a eficácia

deste tipo de codificação [93].

4.2 Avaliação de Áudio

A percepção da qualidade de voz por parte do usuário é uma característica

subjetiva. Se bem conhecido o emissor e entendidos os padrões de sua fala, mesmo

conexões de baixa qualidade podem proporcionar uma comunicação compreensível,

diferente de conexões similares com pessoas de sotaques desconhecidos, ou falas

rápidas, que tornam a compreensão da conversação muito mais difícil [22].

Outra variável que afeta a percepção da qualidade audível da comunicação é a

característica do serviço prestado. Comumente os usuários de telefonia celular ou via

satélite convivem com problemas relativos à qualidade, motivados pela utilidade da

respectiva tecnologia.

A Figura 4.12 ilustra uma comunicação VoIP, em que o áudio transmitido e

respectivamente recebido pelo destino, corresponde a som, que, por conseguinte, pode

compreender voz, do que se depreende que a mesma imprescinde de som e não,

necessariamente, de voz.

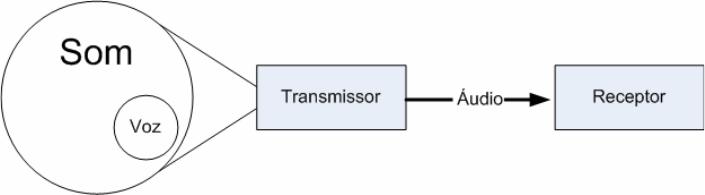

Figura 4.12 – Ilustração de uma Comunicação VoIP.

Da Figura 4.12 decorrem as conceituações [32]:

x Som: tudo o que soa ou ruído;

x voz: som produzido pelo sistema fonador;

x áudio: som transmitido numa faixa de espectro audível.

Dessa forma, os elementos que definem a qualidade de serviço para o nível de

usuário da comunicação em VoIP são:

x Qualidade do Som;

x Qualidade da Voz.

Os quais em síntese são apresentados como subitens seguintes.

4.2.1 Qualidade do Som

Numa forma primária de descrição de uma chamada de voz, são atribuídos ao

som os atributos clareza, fidelidade, inelegibilidade e não apresentar distorção.

Uma chamada é definida pelos componentes [14]:

x Nível do Sinal (Loudness) – o volume da fala não pode ser muito baixo

(sussurro) ou muito alto (grito);

x distorção (Distortion) – ocorre distorção na conversão da fala analógica para

digital na tecnologia PSTN, a qual é perceptível para quem está escuta, e quanto

maior, pior a compreensão da chamada, pode até mesmo nem ser reconhecida a

voz do falante pelo ouvinte;

x ruído (Noise) – existe como fundo nas chamadas de modo estático ou como

zumbidos, apesar de poderem apresentar-se imperceptíveis;

x fading – o nível do sinal pode sofrer variações de aumento ou diminuição

durante a chamada;

x chamada cruzada (Crosstalk) – situação em que outra conversação em uma

chamada paralela possa ser ouvida na chamada do usuário.

4.2.2 Qualidade da Voz

Os próximos elementos a seguir, mensuradores da qualidade da voz, combinados

com os anteriores resultam na qualidade da conversação [14] [33] [62] [75]:

x Eco (Echo) – é o som da voz emitida retornando para o emissor e sendo ouvida

pelo próprio. Pensa-se o echo como um problema de delay em função da

distância de ida e volta da voz em que pequenos delays de eco podem ser

imperceptíveis, ao passo que quanto mais longo for o delay na ida e volta da voz

torna-se mais difícil ser ignorado. Com isso fazem-se necessárias pausas durante

a fala, com vistas a evitar interferências na conversação pelo eco [64];

x latência (Delay de fim-a-fim) – é o tempo que a voz leva para atingir aos

ouvidos do receptor. Na PSTN, o delay atinge aproximadamente cerca de 30 ms.

Já em VoIP, o objetivo é manter a latência, de uma única via, em até 100 ms ou

menos, com tolerância de no máximo 150 ms, a fim de evitar-se pausas durante

a fala, desconhecimento do seu término ou sobreposição [49];

x variação do atraso (jitter) – é a variação do tempo de atraso da chegada dos

pacotes, decorrente da variação ocasionada na transmissão pela rede, em função

dos pacotes nem sempre serem transmitidos pelo mesmo caminho, podendo

alguns levar mais tempo que outros. A Figura 4.13 ilustra o jitter [33].

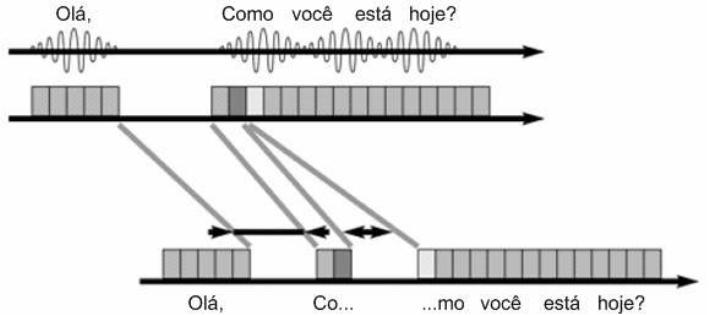

Figura 4.13 – Efeito do Jitter na Percepção da Fala.

x supressão de silêncio / VAD (Voice Activity Detection) – consiste em uma

função utilizada em VoIP para prover a redução do consumo de banda, pois,

durante uma comunicação, usualmente, apenas um dos participantes fala,

enquanto o outro escuta, forma pela qual o ruído de fundo do ambiente é filtrado

e desse modo somente ocorre a transmissão dos pacotes quando alguém estiver

falando. A redução de pps (pacotes por segundo) obtida pela utilização de VAD

é variável, dependendo dos padrões de conversação dos usuários, num

percentual estimativo conservador de 35% a 50% dos mesmos [18] [64];

x perda de pacotes (Packet Loss) – As redes de dados não asseguram a entrega de

pacotes nem a chegada dos mesmos na ordem de envio, bem como não foram

projetadas para transmitir voz, a qual por ser encapsulada em pacotes de dados,

pode, em tráfego congestionado, sofrer descartes;

x cancelamento de eco – quanto maior a latência, maior é a necessidade de

eliminação do echo, que pode ocorrer tanto uni quanto bidirecionalmente, e o

seu cancelamento pode não funcionar, ou ainda não ser capaz de produzir

compensação efetiva durante a chamada VoIP, quando existir um significante

jitter.

Conforme os mencionados parâmetros, o ITU (International Telecommunication

Union) sintetiza na Tabela 4.1 as medidas pertinentes a VoIP [49] [64].

Tabela 4.1 – Medidas de Qualidade em VoIP.

Parâmetro de rede Bom Aceitável Pobre

Delay (ms) 0 - 150 150 - 300 > 300

Jitter (ms) 0 - 20 20 - 50 > 50

Perda de Pacotes 0 - 0,5% 0,5 - 1,5% > 1,5%

A observância da adequada combinação desses elementos contribui para a

clareza da voz na chamada, que em seu respectivo destino é avaliada por um MOS.

4.2.3 MOS

O MOS (Mean Opinion Score) constitui-se num padrão numérico utilizado para

mensurar e reportar a qualidade da voz após a sua compressão e ou transmissão. O

MOS pontua apenas a qualidade da voz e do som, cujos valores decrescem de cinco

pontos (considerado como falar próximo ao ouvido de uma pessoa) ao mínimo de um

(qualidade inaceitável) [22] [75].

A Tabela 4.2 apresenta a pontuação utilizada no MOS, bem como sua descrição

segundo [109].

Tabela 4.2 – Pontuação de MOS.

Pontuação Definição Descrição

5 Excelente Um sinal de voz perfeito gravado em um local silencioso

4 Bom

Qualidade de uma chamada telefônica de longa distância

(PSTN)

3 Razoável Requer algum esforço na escuta

2 Pobre Fala de baixa qualidade e difícil de entender

1 Ruim Fala não clara, quebrada

Em VoIP, um MOS de 4,4 a 4,5 é considerado equivalente à qualidade obtida

em uma chamada por PSTN, pelo que satisfaz aos usuários que a utilizam. Enquanto um

MOS de 4,0 ainda é aceitável à maioria dos usuários, o mesmo não acontece para

valores de 3,5 abaixo.

A maioria das chamadas por celular possuem um MOS entre 3,8 a 4,0, razão

pela qual a voz emitida bem como o reconhecimento da mesma podem ser afetados. Um

MOS abaixo de 2,6 caracteriza uma péssima chamada, pelo que os usuários necessitam

recorrer a outra rede para realizarem chamadas.

O MOS tem por padrão de medição o P.800 da ITU, que define as técnicas

pertinentes, cuja última atualização ocorreu em meados de 1990. Para a medição do

MOS submetem-se 30 ou mais pessoas entre oito a dez segundos de fala, em condições

controladas e lhes solicitam a opinarem sobre as chamadas, conceituando-as desde

muito boas a terríveis, o que corresponde à pontuação entre cinco e um. No entanto,

com advento da telefonia celular, a indústria passou a preocupar-se com a mensuração

da qualidade de voz, de modo mais acurado com o recurso de máquinas [14] [20].

A Tabela 4.3 relaciona o MOS de alguns codecs usuais em chamadas VoIP [42]

[62].

Tabela 4.3 – Alguns Codecs e suas Respectivas Taxas de Transmissão e MOS.

Método de Compressão Bit Rate (kbit/s) MOS

G.711 PCM 64 4.1

G.726 ADPCM 32 3.85

G.728 LD-CELP 16 3.61

G.729 CS-ACELP 8 3.92

G.729 x 2 Encodings 8 3.27

G.729 x 3 Encodings 8 2.68

G.729a CS-ACELP 8 3.7

G.723.1 MP-MLQ 6.3 3.9

G.723.1 ACELP 5.3 3.65

Constata-se, pela Tabela 4.3, que um codec que apresente baixa taxa de

utilização da rede para transmissão aliado a elevado MOS, propicia melhor qualidade na

comunicação.

A comunicação no âmbito da VoIP, processa-se naturalmente, quando os

participantes utilizam idênticos codecs. O mesmo não ocorre quando os codecs são

distintos, situação que somente torna possível a comunicação por meio da

transcodificação, a qual é tratada no tópico seguinte.

4.3 Transcodificação

Entende-se pelo processo de transcodificação a conversão entre diferentes tipos

de mídias, com o intuito de prover comunicação, a exemplo de um fluxo de vídeo

encapsulado em um formato, que, após transcodificado, é encaminhado ao destino em

outra forma, ou uma comunicação telefônica, na qual o originador efetua uma chamada

por meio da PSTN, com intuito de atingir um usuário da VoIP, em que se faz

necessário, para que se complete um Media Gateway, dotado de hardware específico,

como placas FXO (Foreign eXchange Office) ou E1 [66] [68] [69] [75] [79].

Nesta dissertação, o termo transcodificação é utilizado para descrever a operação

realizada por um Media Gateway com codecs de áudio. Ou seja, caso dois ou mais

usuários da VoIP tentem estabelecer uma chamada e esta não seja completada devido à

inexistência de codecs comuns entre os mesmos, conforme ilustra a Figura 4.14.

Figura 4.14 – Chamada VoIP não Completada.

Para que, então, a chamada se complete, utiliza-se um Media Gateway que, ao

receber um fluxo de áudio encapsulado em um formato, o desemcapsula e em seguida o

encapsula num formato no qual o destino consiga entendê-lo, conforme o codec

disponível. Um exemplo prático é ilustrado na Figura 4.15, em que uma chamada VoIP

intermediada por um Módulo Servidor de Sessão é estabelecida entre os Participantes A

e B, que não dispõem de codecs comuns, pelo que entra em cena o Media Gateway, que

provê a comunicação efetiva entre eles por meio da Transcodificação [68] [79].

Figura 4.15 – Chamada VoIP Estabelecida por Meio de Media Gateway.

O Participante A encaminha seu fluxo de áudio encapsulado pelo codec GSM

com destino ao Participante B, que, então, por não dispor deste codec utiliza-se do

Media Gateway, que decodifica o referido fluxo e novamente o codifica no formato

G.729. Vice-versa ocorre de B para A, possibilitando assim a transcodificação e com

isso a comunicação entre ambos, fato que não ocorre pela ausência de Media Gateway,

como ilustrado na Figura 4.15.

Pelo fato de a Transcodificação demandar considerável uso do processador, um

elevado número de chamadas que dela necessitem podem transformar-se num problema

crítico ou mesmo torná-la fator limitante se atingido 100% da utilização do recurso,

circunstância em que novas chamadas não podem ser completadas, o que é indesejável a

qualquer sistema de comunicação [44] [47] [77].

Segundo benchmark da TransNexus, cada um GHz (Gigahertz) de

processamento de um Media Gateway pode atender a cerca de 30 chamadas simultâneas

com transcodificação do codec G.711 ȝ-law para o G.729. Exemplo prático é o servidor

Dell (Intel Xeon X3220 Quad core, 2.40 GHz, 4 GB (Gigabyte) RAM (Random Access

Memory)), que atingiu 95% de utilização do processador, ao transcodificar 288

chamadas simultâneas [47].

O fato de um Media Gateway estar com seu processador em alto percentual de

uso pode comprometer a qualidade de uma ligação, pois isso pode ocasionar atrasos na

transcodificação. Acrescem-se a isso os riscos inerentes à própria VoIP relativos a

perdas de pacotes ou delays durante a transmissão.

Além disso, a transcodificação demanda pequeno intervalo de tempo, em

milissegundos, para que acontecer. As Tabelas 4.4 e 4.5 referem-se aos dois Media

Gateways utilizados no cenário de desenvolvimento, cujos dados foram obtidos do

software Asterisk PBX por meio do comando core show translation [38] [41].

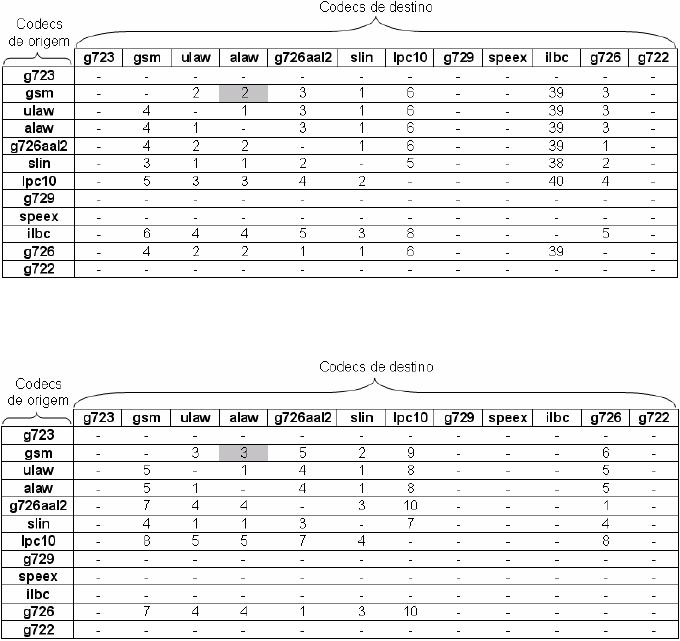

Tabela 4.4 – Tempos de Transcodificação pelo Media Gateway 1 (asterisk1).

Tabela 4.5 – Tempos de Transcodificação pelo Media Gateway 2 (asterisk2).

Ao se compararem as Tabelas 4.4 e 4.5, percebe-se a nítida diferença entre os

respectivos tempos despendidos por ambos os Media Gateways, quando da

transcodificação; o dotado de maior capacidade de processamento apresenta

considerável redução, ou seja, para efetuá-la requer menor tempo.

As Tabelas 4.4 e 4.5 apresentam-se tabuladas por linhas de entrada e colunas de

saída. Delas tomam-se por exemplo os tempos de transcodificação dos codecs GSM

para G.711 a-law, pelo que se constata o emprego de menor tempo pelo Media Gateway

2, por dispor de maior capacidade de processamento para realizá-la.

Os tracejados constantes das Tabelas 4.4 e 4.5 ilustram codecs indisponíveis dos

respectivos Media Gateways utilizados no ambiente VoIP cenário de testes, apresentado

no capítulo seguinte, que, no entanto, podem ser instalados.

Uma solução prática ao problema de descartes de chamadas VoIP com

necessidade de transcodificação consiste na adição de tantos Media Gateways quantos

forem necessários ao atendimento das chamadas demandadas. O problema constitui-se

em como distribuir as chamadas VoIP que necessitam de transcodificação de modo a

não sobrecarregar nenhum dos Media Gateways durante o processo de encaminhamento

das mesmas.

A utilização do método Round Robin, mecanismo de balanceamento local

utilizado pelos servidores de DNS (Domain Name Server) para partilhar e distribuir

cargas de recursos na rede, é ineficaz em VoIP por não levar em consideração a carga

dos Media Gateways [27].

No entanto, ainda, diferentemente de uma página web, que é carregada

“download” com imediata desalocação do recurso, o Media Gateway, em uma chamada

VoIP não há como prever sua respectiva duração, e a utilização do recurso se dá de

modo contínuo, cuja imprevisibilidade de desalocação desfavorece o balanceamento.

Dessa forma, torna-se mais factível o balanceamento das chamadas VoIP

carentes de transcodificação entre os Media Gateways com base no percentual de uso de

seus respectivos processadores. Entretanto, se os Media Gateways estiverem com todos

os processadores em elevado percentual de uso, as chamadas que chegarem sofrerão

descartes a fim de evitar comprometimento das já em andamento [59]. Dessa forma, o

Módulo Balanceador de Chamadas apresenta-se como inovadora e eficiente solução ao

problema de fato do balanceamento.

4.4 Conclusão

Este capítulo apresenta a codificação da voz, desde sua amostragem, quantização

e, por fim, a codificação, para que, a partir de então, ela possa ser transmitida por meio

das redes de dados. Enfoque especial foi dado à codificação, ilustrando as três formas,

híbrida, paramétrica e por forma de onda, em vista a evidenciar as peculiaridades de

cada modalidade.

Apresenta, ainda, a transcodificação, que permite a comunicação entre

participantes com codecs distintos. No entanto, ela incorre em considerável demanda do

recurso processador, o que pode acarretar problemas tanto de escalabilidade quanto de

qualidade das chamadas que necessitem de transcodificação. A fim de prover solução

eficaz a tal problema, é apresentado no próximo capítulo, o Módulo Balanceador de

Chamadas.

Capítulo 5

Balanceamento de Chamadas VoIP a

Transcodificar

A transcodificação faz uso de consideráveis recursos computacionais, em

especial de processador, para o que requer um cenário adequado, ou seja, com Media

Gateway. Contudo, um único Media Gateway restringe o número de chamadas VoIP a

transcodificar, pelo que se faz necessária a adição de outros. Contudo, isso implica

decidir a qual deles encaminhar a chamada, sobretudo, obedecendo a um critério

equitativo, que possibilite a adequada utilização dos recursos disponibilizados e reduza

a probabilidade do descarte de chamadas.

Para a distribuição equitativa das chamadas VoIP que necessitam de

transcodificação, ou seja, a realização do balanceamento de chamadas VoIP a

transcodificar, há necessidade de monitorar os percentuais de carga disponíveis nos

respectivos Media Gateways, que compõem o cenário ou ambiente VoIP e a utilização

do SNMP (Simple Network Management Protocol) torna-o possível.

De posse dos respectivos percentuais, ocorre a demanda por funções capazes de

interagir, a fim de realizarem o equitativo balanceamento. Se concebidas em suas

individualidades, essas funções constituem sub-módulos específicos, componentes de

um possível modelo ou módulo integrador, dotado do mecanismo de balanceamento.

Dessa forma, atenderia ao objetivo deste trabalho, que consiste no balanceamento de

chamadas VoIP a transcodificar, pelo desenvolvimento e utilização de um Módulo

Balanceador de Chamadas.

Este capítulo apresenta a concepção e o desenvolvimento do Módulo

Balanceador de Chamadas como solução ao balanceamento de chamadas VoIP a

transcodificar, de forma descritiva e funcional, cujas etapas são ilustradas pela Figura

5.1.

Figura 5.1 – Esquema Ilustrativo das Etapas do Trabalho.

Da Figura 5.1 depreende-se que o trabalho pautou-se em síntese:

1 – Na concepção e desenvolvimento do Módulo Balanceador de Chamadas;

2 – Adaptação do Módulo Balanceador de Chamadas ao Módulo Servidor de

Sessão e customização dos Media Gateways.

Num ambiente VoIP, composto apenas pelos elementos Módulo Servidor de

Sessão e os participantes, constata-se que, caso os últimos não disponham de codecs

compatíveis, não é possível o estabelecimento de uma chamada entre os mesmos, haja

vista a inaptidão do Módulo Servidor de Sessão à transcodificação de chamadas; isso

demanda a inserção do Media Gateway nesse ambiente, como terceiro elemento, pois

ele provê tal funcionalidade.

Assim sendo, faz-se necessária a integração entre o Módulo Servidor de Sessão e

o Media Gateway, visto que ambos apresentam peculiares funcionalidades, com o

intuito de melhor aproveitá-las e possibilitar o estabelecimento de uma chamada entre

os participantes com codecs diferentes. Enquanto o Módulo Servidor de Sessão é

especializado em atender a elevado número de chamadas VoIP não transcodificadas, o

Media Gateway supre tal necessidade [38].

A união de ambos pode prover transparência aos participantes, quando da

necessidade de transcodificação, sem que eles notem o que ocorreu. Ainda, por tal

100

integração, reiteradamente intentada, a viabilidade técnica obtida restringiu-se a apenas

um Media Gateway, o que suscitou o problema do tratamento da imprevisibilidade de

demanda, que, acima do limite por ele suportado compromete o sistema, no tocante à

qualidade das chamadas, bem como pela ocorrência do descarte das que não possa

atender.

A referida imprevisibilidade, se tratada apenas com o acréscimo de Media

Gateways, não se resolve, por não contemplar um mecanismo sequer de distribuição de

chamadas, o que resultou na necessidade de desenvolvê-lo. Isso se deu pelo Módulo

Balanceador de Chamadas, que provê um balanceamento de chamadas VoIP a

transcodificar, ou seja, chamadas VoIP que necessitam de transcodificação serão por ele

distribuídas equitativamente entre os Media Gateways de modo a evitar a sobrecarga de

qualquer deles, além de prover escalabilidade. No entanto, para esse balanceamento é

imprescindível o monitoramento dos percentuais disponíveis de carga dos Media

Gateways.

Para a aferição dos percentuais disponíveis de carga nos Media Gateways, faz-se

necessário o monitoramento dos principais recursos necessários a transcodificação,

entre os mais importantes, destaca-se principalmente o processador, bem como a

memória. Assim, fica evidente a dinâmica de funcionamento do Módulo Balanceador de

Chamadas, mostrando com isto, que vários outros elementos podem ser monitorados e

tomados como referência para a realização do balanceamento de chamadas VoIP a

transcodificar [39] [47] [59] [77].

Assim sendo, para que o Módulo Balanceador de Chamadas proceda ao

equitativo balanceamento de chamadas VoIP a transcodificar, foi utilizado o protocolo

SNMP, para por meio dele monitorar os recursos computacionais dos Media Gateways,

no caso o processador e a memória, e repassar os respectivos percentuais ao Módulo. O

protocolo SNMP é contemplado na próxima seção [39] [55] [59].

5.1 SNMP

O SNMP (Simple Network Management Protocol), definido principalmente nas

RFCs 3410 e 3584, constitui-se num protocolo de gerência de redes de computadores,

101

muito utilizado para possibilitar a comunicação entre os seus respectivos elementos.

Devem ser disponibilizados objetos por ele gerenciáveis, agrupados em uma base de

dados virtual, denominada MIB (Management Information Base), que contenha

informações dos mesmos, e possa ser customizada e estendida a valores específicos [30]

[31].

Na MIB está disposto o conjunto padrão de dados estatísticos e de controle, que

descreve o status fornecido pelo agente SNMP dos recursos computacionais

monitorados, que nesta pesquisa, constituem em processador e memória dos Media

Gateways. Constitui-se ainda em uma estrutura de dados organizada na forma de árvore,

isso é, um grafo conexo acíclico com um nó especial, denominado raiz (root), na qual se

encontra a informação mais geral sobre uma rede, como visto na Figura 5.2 [39].

Os objetos dentro de uma MIB SNMP e a sua estrutura interna são definidos

usando a ASN.1 (Abstract Syntax Notation One). Um identificador de objeto é um

identificador único, constituído de uma sequência de inteiros com subidentificadores. A

sequência lida da esquerda para a direita define a localização do objeto na árvore da

MIB, por exemplo, observando a Figura 5.2, o identificador para o objeto enterprises é

1.3.6.1.4.1 [104].

Assim, associado a cada tipo de objeto numa MIB, tem-se um identificador do

tipo OBJECT IDENTIFIER da sintaxe ASN.1. O identificador serve para nomear o

objeto. Como o valor associado com o tipo OBJECT IDENTIFIER é hierárquico, a

convenção de nomes também serve para identificar a estrutura de tipos de objetos [104].

Figura 5.2 – Ilustração de Parte da Árvore da MIB.

102

Ao analisar a Figura 5.2, observa-se que mais detalhes de uma área específica da

árvore são obtidos ao se caminhar pelos seus ramos até atingir as folhas, ou seja, as

variáveis de fato, usualmente denominadas objetos. Observa-se ainda, que cada ponto

de ramo da árvore possui um nome e um número, entre parênteses, o que permite que os

objetos possam ser identificados à partir da raiz pela sequência de nomes ou mesmo

números que especificam o trajeto até o objeto, pertimitindo assim a leitura do objeto

[30].

O SNMP apresenta as cinco tipos de mensagens ou primitivas, Get-Request,

Get-Response, Get-Next-Resquest, Set-Request e Trap, das quais apenas foram

utilizadas as:

x Get-Request: gerada pelo servidor SNMP, que consulta ao agente, que lhe

responde com uma mensagem Get-Response;

x Get-Response: mensagem gerada pelo agente e enviada ao servidor SNMP,

como resposta à Get-Request.

Existem vários pacotes de software para gerenciamento de rede que fazem uso

do protocolo SNMP, mais precisamente de suas primitivas. Dentre estes pacotes, tem-se

o Net-SNMP, utilizado para a validação da proposta, que possui alguns comandos que

podem ser usados no shell (prompt) de sistemas operacionais do tipo Unix. Seus

principais comandos são: snmpget, snmpgetnext, snmpwalk, snmptable, snmpdelta,

snmpset, snmpdf, snmpnetstat, snmpstatus e snmptranslate [24].

A fim de obter os percentuais disponíveis de carga nos Media Gateways

componentes do ambiente VoIP, monitoraram-se os objetos, ou seja, os recursos

computacionais processador e memória, para, a partir deles, calcular o VCB (Valor

Calculado para o Balanceamento), a fim de prover eficaz e fidedigno mecanismo de

balanceamento de chamadas VoIP a transcodificar. O Cálculo do VCB é apresentado na

seção 5.2.1.

Ressalta-se, que o impacto das chamadas de sistema do SNMP não é

significativo no tocante ao overhead, pois para cada Media Gateway monitorado serão

disparadas duas chamadas de sistema do tipo Get-Request, e por conseguinte

respondidas com outras duas do tipo Get-Response, ambas correspondentes aos objetos

103

monitorados, que neste caso são processador e memória. Já quanto ao tamanho do

pacote SNMP, é utilizado o padrão, que é de 1500 bytes. Ainda, tais chamadas não são

realizadas sistematicamente, portanto, o overhead pertinente ao número de chamadas de

sistema do SNMP realizadas não impacta na rede, e consequentemente no

balanceamento de chamadas VoIP a transcodificar [98] [99] [103]. A seguir são tratados

os objetos monitorados.

5.1.1 Processador

Para o monitoramento do percentual de carga disponível no processador, usa-se

o objeto ssCpuIdle(11), cujo caminho é 1.3.6.1.4.1.2021.11. A Figura 5.3

apresenta o objeto ssCpuIdle(11), destacado no ramo systemStats da árvore da

MIB, obtido pelo comando snmptranslate -Tp -OS 1.3.6.1.4.1.2021.11.

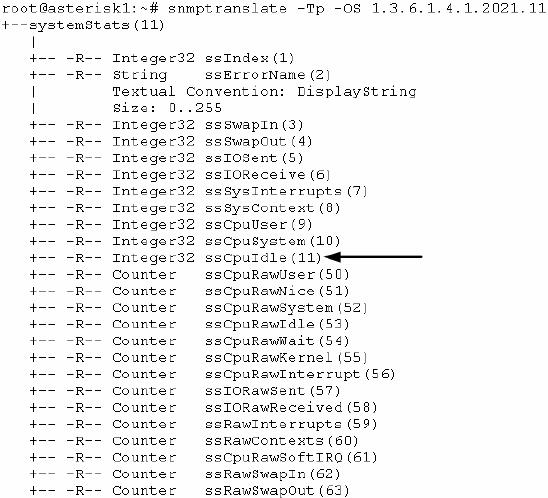

Figura 5.3 – Ramo systemStats da Árvore da MIB.

104

A Figura 5.3 apresenta o objeto ssCpuIdle(11), destacado no ramo

systemStats da árvore da MIB, obtido pelo comando snmptranslate -Tp -OS

1.3.6.1.4.1.2021.11, cujo caminho pode ser ilustrado pelo comando snmptranslate,

apresentado na Figura 5.4.

root@asterisk1:~# snmptranslate -Of 1.3.6.1.4.1.2021.11.11

.iso.org.dod.internet.private.enterprises.ucdavis.systemStats.ssCpuIdle

Figura 5.4 – Caminho do Objeto ssCpuIdle(11) na Árvore da MIB.

A Figura 5.4 apresenta o caminho do objeto monitorado, ssCpuIdle(11), na

árvore da MIB, obtido pelo comando snmptranslate -Of 1.3.6.1.4.1.2021.11.11.

Já a obtenção do percentual disponível de processador é possível por meio da

primitiva Get-Request ao objeto monitorado, por meio do comando snmpget, como

ilustrado pela Figura 5.5.

root@asterisk1:~# snmpget -v 2c -c public 200.131.189.85 1.3.6.1.4.1.2021.11.11.0

| cut -d " " -f 4

Figura 5.5 – Obtenção do Percentual de Carga Disponível no Processador.

Constata-se na Figura 5.5, referente a primitiva Get-Request, que o Media

Gateway 1 “200.131.189.85” monitorado, retornou o valor 99, o que lhe corresponde

percentual de 99% de disponibilidade.

5.1.2 Memória

Para o monitoramento do percentual disponível de memória, usa-se o objeto

memAvailReal(6), cujo caminho é 1.3.6.1.4.1.2021.4.6. A Figura 5.6 apresenta o

objeto memAvailReal(6), destacado no ramo memory da árvore da MIB, obtido

pelo comando snmptranslate -Tp -OS 1.3.6.1.4.1.2021.4.6.

105

Figura 5.6 – Ramo memory da Árvore da MIB.

A Figura 5.6 ilustra o ramo memory da árvore da MIB, obtido pelo comando

snmptranslate -Tp -OS 1.3.6.1.4.1.2021.4.6, em que consta o objeto monitorado,

memAvailReal(6), nela destacado, cujo caminho pode ser ilustrado pelo comando

snmptranslate, apresentado na Figura 5.7.

root@asterisk1:~# snmptranslate -Of 1.3.6.1.4.1.2021.4.6

.iso.org.dod.internet.private.enterprises.ucdavis.memory.memAvailReal

Figura 5.7 – Caminho do Objeto memAvailReal(6) na Árvore da MIB.

A Figura 5.7 apresenta o caminho do objeto monitorado, memAvailReal(6),

na árvore da MIB, obtido pelo comando snmptranslate -Of 1.3.6.1.4.1.2021.4.6.

A partir do monitoramento desse objeto, obtém-se o respectivo total de memória

física disponível do Media Gateway, para que, então, o Sub-módulo Atualizador,

apresentado na seção 5.2, efetue regra de três, a fim de obter o respectivo percentual

disponível de memória. A obtenção desse total é possível por meio da primitiva Get-

Request, por meio do comando snmpget, como ilustrado pela Figura 5.8.

106

root@asterisk1:~# snmpget -v 2c -c public 200.131.189.85 1.3.6.1.4.1.2021.4.6.0 | cut -d

" " -f 4

334044

Figura 5.8 – Obtenção do Total de Memória Física Disponível.

A Figura 5.8 representa o total de memória física disponível em bytes. De posse

deste total, calcula-se no Sub-módulo Atualizador, o percentual de memória física

disponível, o que habilita o Módulo Balanceador de Chamadas a fidedigno

balanceamento, conforme objetivado. A seção seguinte aborda sua implementação.

5.2 O Módulo Balanceador de Chamadas

O sistema que trabalha com a VoIP e que proveja balanceamento de chamadas

que necessitem de transcodificação, é composto por Media Gateways, os quais

efetivamente realizam a transcodificação, bem como o Servidor de Chamadas. Assim,

tanto o Servidor de Chamadas quanto os Media Gateways são disponibilizados na rede

de dados, no caso, Internet ou Intranets.

A estrutura do Servidor de Chamadas é composta por dois grandes módulos:

Módulo Servidor de Sessão e Módulo Balanceador de Chamadas. O Módulo

Balanceador de Chamadas é composto por quatro Sub-módulos integrados, Verificador,

Atualizador, Contador e Indicador de MG (Media Gateway), cuja breve descrição é

apresentada a seguir:

x Sub-módulo Acionador: aciona o Sub-módulo Verificador;

x Sub-módulo Verificador: verifica quais os Media Gateways estão operantes e

atualiza a Lista de Recursos de MGs, que é apresentada nesta seção;

x Sub-módulo Atualizador: consulta a Lista de Recursos de MGs e atualiza a Lista

de Prioridades;

x Sub-módulo Indicador de MG: encaminha ao Módulo Servidor de Sessão o

identificador do Media Gateway, da Lista de Prioridades, com menor VCB.

Para que haja o balanceamento de chamadas VoIP a transcodificar, o Módulo

Balanceador de Chamadas atua baseado nos percentuais de recursos computacionais

disponíveis nos Media Gateways, listando-os em ordem de prioridade para o

107

atendimento das chamadas VoIP a transcodificar. Equaliza sua distribuição entre os

Media Gateways que compõem o ambiente VoIP no qual é implementado. O referido

módulo provê o balanceamento de chamadas VoIP a transcodificar.

A Figura 5.9 apresenta o Módulo Balanceador de Chamadas em respectivo

cenário de aplicabilidade.

Figura 5.9 – Cenário de Aplicabilidade do Módulo Balanceador de Chamadas.

Na Figura 5.9 pode ser visto o Módulo Balanceador de Chamadas com seus

respectivos Sub-módulos integrado aos demais componentes do cenário que

possibilitam seu funcionamento. Desta forma, o Módulo Balanceador de Chamadas

interage com o Módulo Servidor de Sessão, estando ambos localizados no Servidor de

Chamadas. Dele constam, ainda, dois participantes, A e B, com distintos codecs, o que

quando de uma chamada requer transcodificação, bem como Media Gateways, que a

provê.

A pluralidade dos Media Gateways decorre da operacionalidade conferida ao

Módulo Balanceador de Chamadas para o balanceamento em decorrência de proverem a

transcodificação necessária.

Para que esses Sub-módulos atuem, faz-se necessário o uso de:

108

x Lista de MGs: contém a relação de todos os Media Gateways, cada qual com a

respectiva identificação e endereço. Esta lista é mantida pelo administrador do

sistema, a fim de inserir e ou excluir Media Gateways do ambiente VoIP. Desta

forma, possibilita segurança, pois, pode ser alterada apenas pelo administrador,

não permitindo com isso o encaminhamento de chamadas a Media Gateways

não previamente cadastrados;

x Contador: é usado para estabelecer um número máximo de chamadas

encaminhadas ao Media Gateway de menor VCB, obtido da Lista de

Prioridades, isto enquanto não haja uma atualização desta lista pelo Sub-módulo

Atualizador. Uma vez acionado o Sub-módulo Atualizador, o contador é zerado;

x Temporizador: é o responsável por acionar o Sub-módulo Acionador

periodicamente;

x Lista de Recursos de MGs: contém os dados referentes aos Media Gateways que

se encontram operacionais, contendo suas identificações e recursos pertinentes

ao balanceamento de chamadas VoIP a transcodificar. Esta lista é atualizada

pelo Sub-módulo Verificador e consultada pelo Sub-módulo Atualizador;

x Lista de Prioridades: contém a identificação dos Media Gateways ativos, ou seja,

aptos a receberem chamadas, com as informações em ordem crescente de VCB,

normalizados na escala de 1 a 100. As referentes informações são atualizadas

pelo Sub-módulo Atualizador.

Constitui-se o Media Gateway ativo aquele que dispõe de um VCB maior que o

mínimo necessário para que não degrade a comunicação. Assim, o limiar de VCB

máximo aceitável é aquele que não degrada a comunicação VoIP. Portanto, deve haver

um limiar máximo aceitável de VCB, conforme calculado a partir da equação (1),

apresentada na seção 5.2.1.

Com isso, a abstração do modelo de balanceamento de chamadas remete à

observação das funcionalidades agrupadas nos Sub-módulos componentes do Módulo

Balanceador de Chamadas:

109

x Sub-módulo Acionador: é o responsável por acionar o Sub-módulo Verificador,

o que ocorre em períodos pré-definidos no Temporizador, ou quando o Sub-

módulo Indicador de MG o aciona. A Figura 5.10 o ilustra.

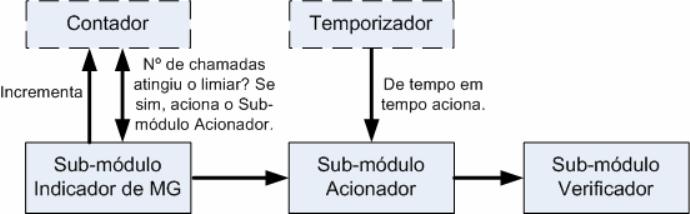

Figura 5.10 – Ilustração do Sub-módulo Acionador.

O mecanismo de funcionamento, ilustrado na Figura 5.10, demonstra que o Sub-

módulo Acionador funciona periodicamente, devido ao Temporizador, ou quando o

contador atingir o seu limiar, o que ocasiona que o Sub-módulo Indicador de MG o

acione e, esse, por conseguinte, ao Sub-módulo Verificador.

x Sub-módulo Verificador: assim que acionado, inicia sua função consultando a

Lista de MGs e após listá-los verifica se os mesmos estão operacionais, usando

para tanto as chamadas de sistema do SNMP. Satisfeito tal requisito, o mesmo

os disponibiliza na Lista de Recursos de MGs, acompanhados, neste caso, das

respectivas informações de recursos disponíveis e, aciona o Sub-módulo

Atualizador. A Figura 5.11 o ilustra.

110

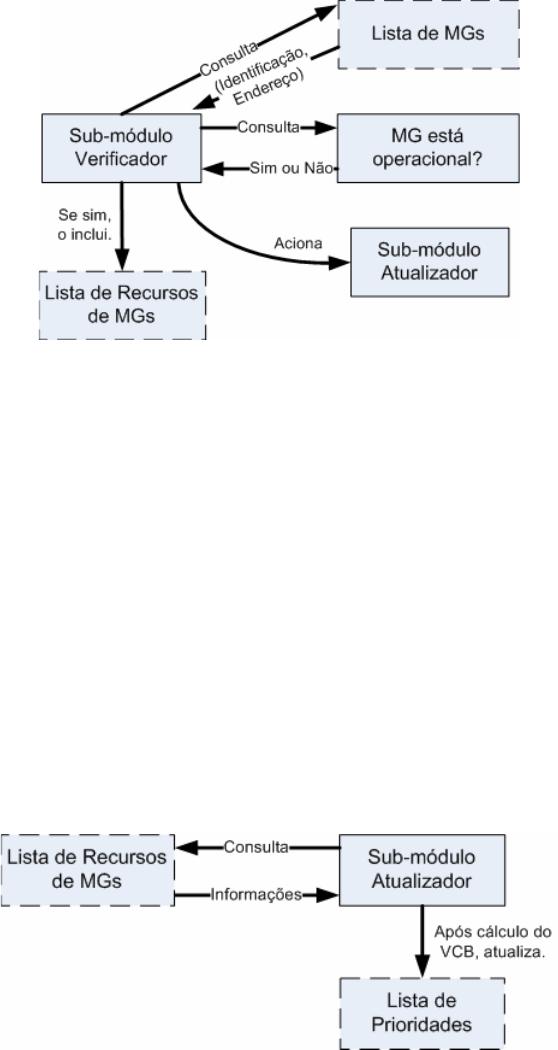

Figura 5.11 – Ilustração do Sub-módulo Verificador.

A Figura 5.11 mostra que o mecanismo de funcionamento do Sub-módulo

Verificador que consiste em consultar a Lista de MGs para aferir os Media Gateways

que estão operacionais e atualizar a Lista de Recursos de MGs. Feito isto, este Sub-

módulo aciona o Sub-módulo Atualizador.

x Sub-módulo Atualizador: é responsável por consultar as informações necessárias

na Lista de Recursos de MGs, para o cálculo do VCB. Assim, a Lista de

Prioridades, composta pelo identificador e o valor do VCB, ambos de um

respectivo Media Gateway, é atualizada com o valor calculado. A Lista de

Prioridades é ordenada crescentemente em relação ao valor do VCB dos Media

Gateways. A Figura 5.12 o ilustra.

Figura 5.12 – Ilustração do Sub-módulo Atualizador.

111

A Figura 5.12 ilustra que o funcionamento do Sub-módulo Atualizador consiste

essencialmente em calcular o VCB e na atualização da Lista de Prioridades.

x Sub-módulo Indicador de MG: após inquirido pelo Módulo Servidor de Sessão,

consulta a Lista de Prioridades e encaminha o identificador do Media Gateway

apto a atender à chamada a ser transcodificada. Em seguida, incrementa o

Contador e, caso o número de chamadas tenha ultrapassado um limiar pré-

definido, o mesmo aciona o Sub-módulo Acionador, quando, então, o Contador

é reiniciado. A Figura 5.13 o ilustra.

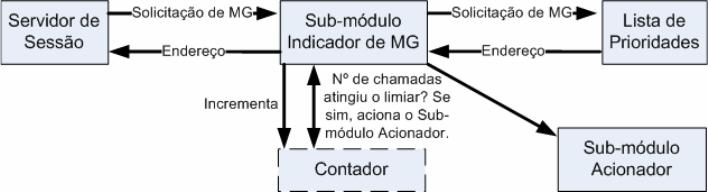

Figura 5.13 – Ilustração do Sub-módulo Indicador de MG.

A Figura 5.13 do Sub-módulo Indicador de MG demonstra que o mesmo retorna

ao Módulo Servidor de Sessão o endereço do Media Gateway melhor classificado na

Lista de Prioridades e, após isso, incrementa o Contador e aciona o Sub-módulo

Acionador, possibilitando a continuidade do processo de funcionamento do Módulo

Balanceador de Chamadas.

Didaticamente a Figura 5.14 esquematiza o funcionamento do Módulo

Balanceador de Chamadas, pela integração dos Sub-módulos que o compõe.

112

Figura 5.14 – Esquema de Funcionamento do Módulo Balanceador de Chamadas.

O Módulo Balanceador de Chamadas atua de forma equânime de acordo com os

parâmetros monitorados, permitindo assim um balanceamento de chamadas adequado

[39] [59].

As funcionalidades referentes à composição do Módulo Balanceador de

Chamadas descrevem por si só um algoritmo de balanceamento de chamadas cuja

interação dos Sub-módulos componentes, ilustrada na Figura 5.14, ocorre da seguinte

maneira:

1 – O Temporizador periodicamente aciona o Sub-módulo Acionador;

2 – O Sub-módulo Acionador aciona o Sub-módulo Verificador;

3 – o Sub-módulo Verificador consulta na Lista de MGs os Media Gateways que

compõem o ambiente VoIP;

113

4 – feita a consulta, o Sub-módulo Verificador checa quais dos Media Gateways entre

os consultados se encontram operacionais e, dos que estão obtêm as respectivas

informações dos recursos monitorados, o que é possível por meio das chamadas de

sistema do SNMP;

5 – assim que são checados quais os Media Gateways operacionais, o Sub-módulo

Verificador os disponibiliza na Lista de Recursos de MGs, juntamente com as

informações dos recursos monitorados;

6 – em seguida, o Sub-módulo Verificador aciona o Sub-módulo Atualizador;

7 – o Sub-módulo Atualizador quando acionado, consulta a Lista de Recursos de MGs,

buscando todas as informações necessárias para proceder ao cálculo do VCB;

8 – após a realização do cálculo do VCB pelo Sub-módulo Atualizador, o VCB

juntamente ao identificador do Media Gateway, são então registrados na Lista de

Prioridades e ordenados em forma crescente de VCB;

9 – montada a Lista de Prioridades o Sub-módulo Atualizador zera o Contador;

10 – quando uma chamada que necessita de transcodificação chega ao Módulo Servidor

de Sessão, este faz uma requisição ao Módulo Balanceador de Chamadas por meio do

Sub-módulo Indicador de MG;

11 – o Sub-módulo Indicador de MG por sua vez busca na Lista de Prioridades o Media

Gateway que disponha do maior percentual de recursos computacionais disponíveis,

indicado pelo menor VCB;

12 – o Sub-módulo Indicador de MG, de posse do identificador do Media Gateway

obtido, o encaminha ao Servidor Sessão, que o repassa aos usuários da chamada,

possibilitando que estes se comuniquem;

114

13 – em seguida, o Sub-módulo Indicador de MG incrementa o Contador e verifica se o

número de chamadas transcodificadas atingiu o limiar pré-definido;

14 – logo após, caso o limiar tenha sido atingido, o Sub-módulo Indicador de MG

aciona o Sub-módulo Acionador.

A partir de então se reinicia o ciclo e o processo tem continuidade enquanto o

Módulo Balanceador de Chamadas permanecer ativo.

5.2.1 Cálculo do VCB

Para que o funcionamento do Módulo Balanceador de Chamadas se efetive de

modo eficaz, faz-se necessária a aferição dos recursos disponíveis nos Media Gateways,

o que requer uma métrica pertinente que lhe permita desempenhar sua função de

distribuição de maneira equitativa as chamadas VoIP a transcodificar [59].

Para tanto, a fim de satisfazer aos requisitos de fidedignidade, utilizou-se o

cálculo do VCB (Valor Calculado para o Balanceamento), que possibilita a requisitada

eficácia, por normalizar os percentuais de recursos disponíveis monitorados via SNMP

em todos os Media Gateways. O respectivo cálculo do VCB é realizado pelo Sub-

módulo Atualizador. Assim, desencadeou-se a equação:

(1)

A expressão

representa o percentual disponível obtido

para cada Media Gateway utilizado, em que há n recursos a serem monitorados,

apresentando cada qual pesos pré-definidos. Na fórmula 1, o termo 100 é indicativo da

percentagem.

Tal fórmula apresenta caráter genérico para o cálculo do VCB, pelo que n

assume valor correspondente a quantidade de recursos monitorados. Para a validação da

115

proposta, como apresentado no Capítulo 6, n = 2, pois são considerados apenas dois

recursos: processador e memória.

Para a equitativa alocação de Media Gateways para o atendimento das chamadas

VoIP a transcodificar, deve-se considerar as respectivas informações dos recursos de

processador e memória disponibilizados pelos mesmos. Isso incorre na imputação de

respectivos pesos aos mesmos, aqui convencionados cinco para processador e um para

memória, em conformidade com o resultado de testes “benchmarks” em que se constata

a acentuada discrepância gráfica entre os respectivos percentuais de recursos no

decorrer da transcodificação de chamadas VoIP simultâneas [46] [47] [77].

A fórmula 1 faculta ainda os respectivos cálculos dos VCBs para múltiplos

Media Gateways que componham o cenário de aplicabilidade do Módulo Balanceador

de Chamadas, sem a necessidade de alterações ou possíveis desdobramentos. Assim, de

posse do VCB, o Sub-módulo Atualizador entra em ação. Com isso, tem-se um eficaz

mecanismo para o balanceamento de chamadas VoIP a transcodificar, pela manutenção

da Lista de Prioridades. A partir de então, o Módulo Balanceador de Chamadas provê o

equitativo e efetivo balanceamento das chamadas e possibilita a integração entre

diferentes equipamentos e ambientes VoIP, que, não possuindo os mesmos codecs, são

transcodificadas, após o Módulo Balanceador de Chamadas indicar o Media Gateway

com maior aptidão para realizá-las.

Em vista disso, quando se utiliza um Telefone IP ou mesmo ATA, não há que se

preocupar com o codec com que o mesmo opere, visto que o Módulo Balanceador de

Chamadas ocupa-se de disponibilizar um Media Gateway apto a atender chamadas que

demandem transcodificação, caso a outra parte não disponha de codec correspondente.

Ainda, quando do surgimento de novas tecnologias, em especial no âmbito de

codecs, apenas faz-se necessária a atualização dos Media Gateways, para a viabilização

das mesmas, se for necessária a transcodificação [68].

116

5.3 Implementação do Módulo Balanceador de

Chamadas

Esta seção apresenta o cenário em que a pesquisa foi desenvolvida, que se

constitui de cinco máquinas, designadas: Participantes A e B, Media Gateways 1 e 2 e o

Servidor de Chamadas, do qual o Módulo Servidor de Sessão e o Módulo Balanceador

de Chamadas fizeram uso. Ainda, para o balanceamento de chamadas VoIP a

transcodificar, monitorou-se os percentuais disponíveis de processador e memória.

As características das máquinas utilizadas são:

x Participantes A e B: constituíram usuários da VoIP, com os respectivos

endereços IP, 200.131.189.70 e 200.131.189.89, ambos dotados dos codecs

G.711 (ȝ-law e a-law) e GSM. Por ocasião da realização dos testes, para cada

chamada, habilitava-se cada qual por vez, enquanto os demais permaneciam

desabilitados. Ainda, para utilizarem a VoIP, aos participantes foi

disponibilizado o softphone X-Lite versão 3.0, recomendável para máquinas com

a configuração mínima de processador Intel Pentium III 700 MHz (Megahertz)

ou equivalente e, 256 MB (Megabytes) de memória RAM [56];

x Media Gateways (1 e 2): máquina oportunizadora de interconexão entre

diferentes tipos de mídia e, em especial à transcodificação, cujo software

possibilitador de tais funcionalidades foi o Asterisk PBX versão 1.4.19.1,

utilizado nos testes comprobatórios da eficácia do Módulo Balanceador de

Chamadas, os quais são apresentados no Capítulo 6. Suas especificações são

dadas a seguir [41].

x Media Gateway 1: denominado asterisk1, com endereço IP

200.131.189.85, dotado de processador Intel(R) Celeron(R) CPU 2.00

GHz, 512 MB de memória, Sistema Operacional Slackware Linux 12.1 e

Net-SNMP 5.4.1 [24] [60];

x Media Gateway 2: denominado asterisk2, com endereço IP

200.131.189.86, dotado de processador Pentium III (Coppermine) de 900

117

MHz, 384 MB de memória, Sistema Operacional Slackware Linux 12.1 e

Net-SNMP 5.4.1 [24] [60].

x Servidor de Chamadas: máquina à qual se integram o Módulo Balanceador de

Chamadas e o Módulo Servidor de Sessão, dotada de processador Intel(R)

Pentium(R) 4 CPU 3.40 GHz dual core, 1 GB de memória, Sistema Operacional

Slackware Linux 12.1 e software OpenSER 1.3.2-notls [45] [60].

A Figura 5.15 apresenta o cenário de implementação do Módulo Balanceador de

Chamadas.

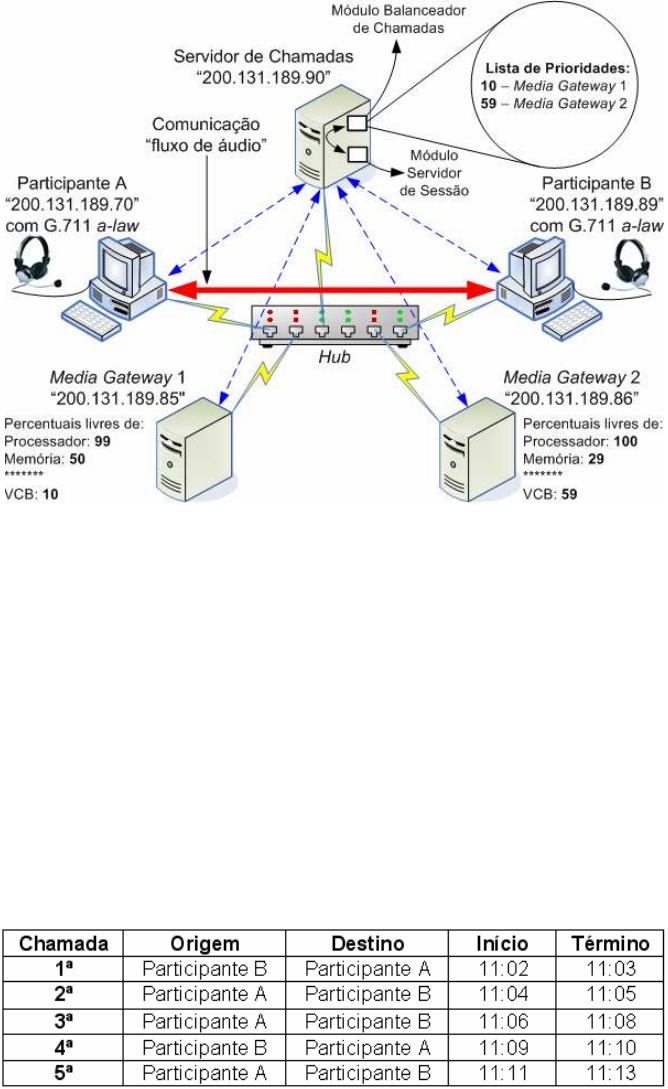

Figura 5.15 – Cenário de Implementação do Módulo Balanceador de Chamadas.

Cada máquina ilustrada na Figura 5.15 do cenário foi configurada a fim de

prover a viabilização do Módulo Balanceador de Chamadas, como solução buscada ao

balanceamento de chamadas VoIP a transcodificar. As seções seguintes tratam das

configurações que se fizeram necessárias às mesmas.

118

5.3.1 Participantes A e B

Nessas máquinas, dotadas do Sistema Operacional Windows XP, utilizou-se o

softphone X-Lite, que é freeware, de fácil configuração, que é feita de forma interativa

por meio visual, como pode ser visto na Figura 5.16.

Figura 5.16 – Tela de Configuração de Conta do X-Lite.

As principais informações configuráveis no X-Lite são descritas a seguir, de

acordo com a Figura 5.16:

x Display Name – nome que aparecerá para a parte chamada;

x User name – nome ou número do usuário;

x Password – senha;

x Authorization user name – usualmente o mesmo conteúdo do campo User name;

x Domain – endereço IP do Servidor de Chamadas no qual o Módulo Servidor de

Sessão está contido.

Ressalta-se que o X-Lite dispõe de versões para Mac, Windows e Linux [56].

119

5.3.2 Servidor de Chamadas

A viabilização da solução buscada, possibilitadora do balanceamento de

chamadas VoIP a transcodificar não inclui apenas o desenvolvimento do Módulo

Balanceador de Chamadas, como ainda a adaptação do mesmo ao ambiente VoIP. Para

tanto, o mesmo é agregado ao Servidor de Chamadas e, juntamente com o Módulo

Servidor de Sessão, atuam de forma a prover o objetivado. A Figura 5.17 ilustra o

Servidor de Chamadas.

Figura 5.17 – Servidor de Chamadas.

Pela análise da Figura 5.17, depreende-se que no Servidor de Chamadas estão

contidos o Módulo Balanceador de Chamadas e o Módulo Servidor de Sessão. A seguir

descreve-se o Módulo Servidor de Sessão.

5.3.2.1 Módulo Servidor de Sessão

O Módulo Servidor de Sessão para validação da proposta, é composto pelo

software OpenSER 1.3.2-notls, que é de código aberto e passível de customização e,

graças a isso, pode ter parte do código fonte do arquivo openser.cfg adequada para tratar

o caso de chamadas VoIP a transcodificar, ou seja, além de acionar o Módulo

Balanceador de Chamadas, contém os dados para registro dos participantes nos Media

Gateways que compõe o ambiente VoIP [45]. É ilustrado na Figura 5.18.

120

Figura 5.18 – Módulo Servidor de Sessão.

A Figura 5.18 ilustra o Módulo Servidor de Sessão e seus respectivos arquivos

utilizados, openserctlrc e openser.cfg, dos quais os respectivos códigos fontes se

encontram na íntegra nos Anexos A.1 e A.2 respectivamente.

Para o funcionamento do Módulo Balanceador de Chamadas, é imprescindível

adaptar no arquivo de configuração do OpenSER, openser.cfg, a adição de uma regra de

tratamento de erro, que no caso constitui-se na mensagem SIP 488 (Not Acceptable

Here), inerente à ocorrência de incompatibilidade de codecs. Logo, ao se tentar

estabelecer uma chamada e ela não ser possível, devido ao fato de os codecs não serem

compatíveis entre si, o que caracteriza o erro 488, a referida mensagem é retornada do

participante destino ao Módulo Servidor de Sessão, que por dispor do Módulo

Balanceador de Chamadas a trata. Assim, interpreta-a como requisição de nova

chamada, que será estabelecida via Media Gateway.

Sendo o Módulo Balanceador de Chamadas acionado, o Módulo Servidor de

Sessão, de posse de um Media Gateway, repassa-lhe a requisição de chamada em curso,

a fim de que ela possa ser completada. Ressalta-se que, para o participante, nada muda,

pois tal processo lhe é transparente, como ilustrado na Figura 5.19.

121

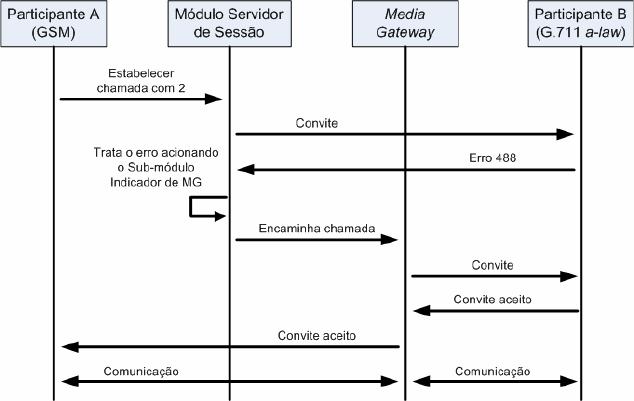

Figura 5.19 – Ilustração do Estabelecimento de Chamada.

Como ilustrado pela Figura 5.19, para que uma chamada entre os Participantes A

e B, que é iniciada por A seja estabelecida, inicialmente o Módulo Servidor de Sessão é

consultado quanto ao registro “IP” do Participante B. Se nele localizado, possibilita-lhe

que a chamada o atinja e seja detectada a compatibilidade, ou não, entre os codecs de

ambos. Se assim for, a chamada é estabelecida, caso contrário, é retornado ao Módulo

Servidor de Sessão um erro 488, inerente à incompatibilidade entre os codecs.

Esse fato desencadeia o acionamento do Sub-módulo Indicador de MG, que por

sua vez consulta a Lista de Prioridades e informa ao Módulo Servidor de Sessão o IP do

Media Gateway apto a efetivar a chamada. O Módulo Servidor de Sessão a redireciona

então a chamada ao respectivo Media Gateway, que por meio da transcodificação,

possibilita-a aos participantes.

Ressalte-se ser requisito indispensável para iniciar uma chamada, que os

participantes estejam registrados no Módulo Servidor de Sessão, pois, assim, também o

serão em todos os Media Gateways componentes do ambiente VoIP,

independentemente dos codecs que utilizem. A Figura 5.20 ilustra a parte do código

fonte do arquivo openser.cfg que realiza tal função.

122

...

rewritehostport("200.131.189.85");

append_branch();

rewritehostport("200.131.189.86");

t_relay();

...

Figura 5.20 – Parte do Código Fonte para Registro dos Participantes nos Media

Gateways.

A Figura 5.20 ilustra o código para replicação do registro dos participantes nos

Media Gateways que compõe o ambiente VoIP. Já a Figura 5.21 consiste na parte do

código fonte do arquivo openser.cfg, responsável por tratar o erro 488. Assim, quando é

intentado o estabelecimento de uma chamada entre participantes com codecs distintos, é

gerado o respectivo erro provindo do participante chamado, ou seja, destino e que, ao

retornar a sua origem, é interceptado pelo Módulo Servidor de Sessão, que o trata.

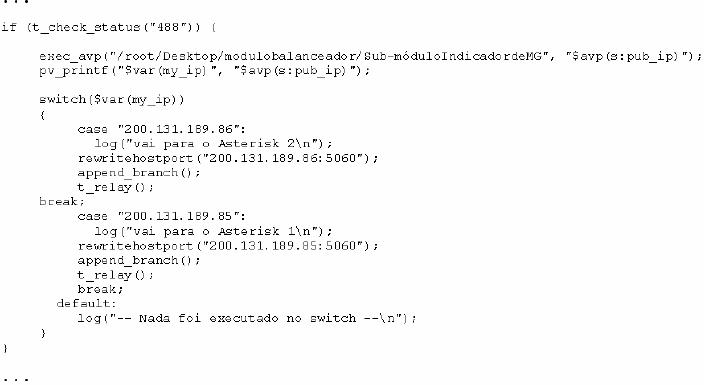

Figura 5.21 – Parte do Código Fonte para Acionar o Módulo Balanceador de Chamadas.

Como ilustrado na Figura 5.21, o tratamento de erro, realizado no Módulo

Servidor de Sessão, refere-se a identificar se o erro é o 488, para, assim, acionar o Sub-

módulo Indicador de MG do Módulo Balanceador de Chamadas, a fim de que

disponibilize um Media Gateway apto a atender a chamada. Então, o referido Sub-

123

módulo encaminha ao Módulo Servidor de Sessão, o IP do Media Gateway e, a

chamada pode, então, ser estabelecida. Isso ocorre de forma transparente ao usuário,

sem que tome conhecimento do que houve.

São elencados a seguir o principais comandos do OpenSER:

x openserctl start – inicia o serviço;

x openserctl stop – para o serviço;

x openserctl restart – reinicia o serviço.

A seguir é tratada a implementação do Módulo Balanceador de Chamadas.

5.3.2.2 Implementação do Módulo Balanceador de Chamadas

Um exemplo de possível implementação do Módulo Balanceador de Chamadas

deu-se pela utilização da linguagem Shell Script, ou seja, comandos shell em arquivo

texto, cujos códigos fontes utilizados nos respectivos Sub-módulos são a seguir

apresentados [57].

5.3.2.2.1 Sub-módulo Acionador

O Sub-módulo Acionador é o responsável por acionar o Sub-módulo Verificador

em períodos pré-definidos, ou quando acionado pelo Sub-módulo Indicador de MG. A

Figura 5.22 ilustra o seu respectivo código fonte.

#!/bin/bash

/root/Desktop/modulobalanceador/Sub-móduloVerificador

Figura 5.22 – Código Fonte do Sub-módulo Acionador.

Pelo ilustrado na Figura 5.22 explicita-se a interação entre os Sub-módulos

Acionador e Verificador, ou seja, o primeiro aciona o segundo. Já para que o mesmo

fosse executado periodicamente, com pré-definição, adicionou-se uma regra no crontab

do sistema operacional do Servidor de Chamadas, Linux no caso, em que a cada minuto

o Sub-módulo Acionador é acionado para realizar sua função.

124

5.3.2.2.2 Sub-módulo Verificador

Assim que acionado, o Sub-módulo Verificador inicia sua função consultando a

Lista de MGs e, após listar os Media Gateways juntamente com as informações de clock

do processador e a capacidade de memória, verifica se os mesmos estão operacionais,

usando para tanto chamadas de sistema do SNMP. Se satisfeito tal requisito, o Sub-

módulo Verificador disponibiliza os Media Gateways e suas respectivas informações na

Lista de Recursos de MGs. A Figura 5.23 apresenta o código fonte do mesmo.

#!/bin/bash

# Ao que uma nova Lista de Recursos MGs será construída, é necessário apagar a anterior

rm /root/Desktop/modulobalanceador/ListadeRecursosdeMGs

while read -a MG

# Verifica se o Media Gateway está operacional, trazendo o % de proc. disponível

x1=`snmpget -v 2c -c public "$MG" 1.3.6.1.4.1.2021.11.11.0 | cut -d " " -f 4`

# Se operacional encaminha-o a Lista de Recursos de MGs, juntamente com as informações

# de clock e memória, bem como seus respectivos percentuais livres

if [ ${x1} -lt 101 ]; then

# traz o total de memória física disponível

x3=`snmpget -v 2c -c public "$MG" 1.3.6.1.4.1.2021.4.6.0 | cut -d " " -f 4`

# traz o total de memória física

x2=$((MG[3]))

# calcula o percentual de memória disponível

PercMem=$((100*(x3/1024)/x2))

echo $MG ${MG[2]} ${MG[3]} ${x1} ${PercMem} >>

/root/Desktop/modulobalanceador/ListadeRecursosdeMGs

done < /root/Desktop/modulobalanceador/ListadeMGs

# Após executar as rotinas acima, aciona o Sub-módulo Atualizador

/root/Desktop/modulobalanceador/Sub-móduloAtualizador

Figura 5.23 – Código Fonte do Sub-módulo Verificador.

Pela análise da Figura 5.23, constata-se que após a Lista de Recursos de MGs ser

composta, o Sub-módulo Verificador aciona o Sub-módulo Atualizador. Também,

observa-se que é consultado na Lista de MGs o total de memória física que o Media

Gateway dispõe, isto se deve ao fato da informação não ser dinâmica, a exemplo do

clock do processador, ou seja, caso fossem aferidos constantemente, não mudariam, no

entanto, causariam um tráfego desnecessário na rede.

125

5.3.2.2.3 Sub-módulo Atualizador

Inicialmente no Sub-módulo Atualizador, são definidos os pesos dos respectivos

recursos monitorados, bem como o limiar de VCB aceitável. Em seguida, a Lista de

Recursos de MGs é consultada, retornando as informações pertinentes de cada um dos

Media Gateways dela constantes. A seguir, o Sub-módulo Atualizador efetua o cálculo

do VCB. A Figura 5.24 apresenta o código fonte do mesmo.

#!/bin/bash

# Especifica o peso para cada recurso monitorado

pesoProc=5 #peso atribuído ao processador

pesoMem=1 #peso atribuído a memória

# Especifica o limiar de VCB - Para efeito de experimento considera-se 95

limiardeVCB=95

#**********

# consulta a Lista de Recursos de MGs e obtêm os respectivos valores:

# maior clock processador

maiorclock=`cat /root/Desktop/modulobalanceador/ListadeRecursosdeMGs | cut -d ' ' -f 2 |

sort -n -r | head -n 1`

# maior quantidade de memoria fisica

maiorqtdemem=`cat /root/Desktop/modulobalanceador/ListadeRecursosdeMGs | cut -d ' ' -f 3

| sort -n -r | head -n 1`

while read -a MG

# informa quantos MHz livre o processador do Media Gateway dispõe

procMHz=$((MG[1]*MG[3]/100))

# traz o total de memória física

x2=$((MG[2]))

# traz o percentual de memória física disponível

x3=$((MG[4]))

# informa quantos MB livre de memória o Media Gateway dispõe

memMB=$((x3*x2/100))

# antes do cáculo da média, normaliza-se os percentuais com base nos maiores

# recursos disponíveis

xProc=$((procMHz*100/maiorclock))

xMem=$((memMB*100/maiorqtdemem))

# Cálculo do VCB

VCB=$((100-(((xProc*pesoProc)+(xMem*pesoMem))/$((pesoProc+pesoMem)))))

# Após o cálculo do VCB, conforme seu valor, é analisado se o MG pode

# ou não integrar a Lista de Prioridades

if [ ${VCB} -lt ${limiardeVCB} ]; then

# Após o cálculo do VCB, este e o respectivo endereço IP do MG ao qual pertecem são

# armazenados em um arquivo temporário

echo $VCB $MG >> /root/Desktop/modulobalanceador/tmp

done < /root/Desktop/modulobalanceador/ListadeRecursosdeMGs

# É então realizada a ordenação com base no VCB, e criada a Lista de Prioridades

cat /root/Desktop/modulobalanceador/tmp | sort -n >

/root/Desktop/modulobalanceador/ListadePrioridades

rm /root/Desktop/modulobalanceador/tmp

# Montada a Lista de Prioridades, reinicia o Contador

echo 0 > /root/Desktop/modulobalanceador/Contador

Figura 5.24 – Código Fonte do Sub-módulo Atualizador.

126

Pela análise da Figura 5.24, para o cálculo do VCB, faz-se necessária a

normalização dos percentuais dos recursos monitorados. Pois, percentuais de Media

Gateways com configurações de hardware distintas, somente se equivalem, se

normalizados. Para tanto, utiliza-se a maior quantidade de recurso para a obtenção das

respectivas proporcionalidades. Deste modo, equalizam-se os percentuais de recursos

disponíveis e evitam-se discrepâncias, provendo fidedignidade à funcionalidade, em

suma, do Módulo Balanceador de Chamadas.

Para cada Media Gateway disponível, é calculado o VCB que, conjuntamente

com o respectivo identificador, é armazenado temporariamente em um arquivo. Ao

término do cálculo de todos os VCBs, estes são inseridos na Lista de Prioridades

juntamente com os respectivos identificadores, em ordem crescente de VCBs. Ressalta-

se que a indexação do identificador do Media Gateways se deu pelo endereço.

5.3.2.2.4 Sub-módulo Indicador de MG

O Sub-módulo Indicador de MG é acionado pelo Módulo Servidor de Sessão,

quando este necessita de um Media Gateway que possa atender a uma chamada VoIP a

transcodificar. A partir disso, ele consulta a Lista de Prioridades e retorna ao Módulo

Servidor de Sessão o endereço IP do Media Gateway mais apto a atender à chamada. A

Figura 5.25 apresenta o código fonte do mesmo.

#!/bin/bash

# Especifica o limiar de chamadas

# Para efeito de experimento considera-se 3

limiar=3

# Este é o comando que retorna ao Módulo Servidor de Sessão o MG com o maior

# percentual de recursos disponíveis, o qual está disposto na Lista de Prioridades

head -n 1 /root/Desktop/modulobalanceador/ListadePrioridades | cut -d " " -f 2

# Após o Sub-módulo Indicador de MG encaminhar ao Módulo Servidor de Sessão o IP do MG

# com o maior percentual de recursos disponíveis, o Sub-módulo lê o Contador

i=`head /root/Desktop/modulobalanceador/Contador`

i=`expr $i + 1`

# Caso o número de chamadas VoIP ultrapasse o limiar, aciona o Sub-módulo Acionador

# caso contrário, incrementa o Contador

if [ ${i} -gt ${limiar} ]; then

/root/Desktop/modulobalanceador/Sub-móduloAcionador &

else

echo $i > /root/Desktop/modulobalanceador/Contador

Figura 5.25 – Código Fonte do Sub-módulo Indicador de MG.

127

Pela Figura 5.25, depreende-se que ao que o Módulo Servidor de Sessão é

atendido, o Sub-módulo Indicador de MG incrementa o Contador e, caso constate que o

mesmo atingiu o limiar previamente definido, aciona o Sub-módulo Acionador e

reinicia o Contador.

5.3.3 Media Gateway

O Media Gateway consiste em um software capaz de proporcionar conferência,

Telefonia IP, bem como transcodificação, a exemplo do Asterisk PBX, utilizado para a

validação da proposta, conforme Capítulo 6, configurado de forma a obter acesso à base

de dados de usuários do Módulo Servidor de Sessão, bem como atender as chamadas

VoIP com necessidade de transcodificação, que lhe são redirecionadas pelo Módulo

Servidor de Sessão. Para tanto, alguns arquivos de configuração foram customizados, os

quais são elencados na Figura 5.26.

Figura 5.26 – Media Gateway.

A Figura 5.26 ilustra um Media Gateway cujos arquivos necessários,

extconfig.conf, extensions.conf, res_mysql.conf, snmpd.conf e sip.conf foram

customizados, a fim de habilitá-lo ao ambiente VoIP.

No arquivo de configuração res_mysql.conf foram adicionados os dados

inerentes à conexão com a base de dados de usuários do Módulo Servidor de Sessão, o

que é ilustrado pela Figura 5.27.

128

;

; Sample configuration for res_config_mysql.c

;

; The value of dbhost may be either a hostname or an IP address.

; If dbhost is commented out or the string "localhost", a connection

; to the local host is assumed and dbsock is used instead of TCP/IP

; to connect to the server.

;

[general]

dbhost = 200.131.189.90

dbname = asterisk

dbuser = asterisk

dbpass = 7hdwd62hnodb87RR$#

dbport = 3306

dbsock = /tmp/mysql.sock

Figura 5.27 – Código Fonte do Arquivo res_mysql.conf.

Conforme o exposto na Figura 5.27, para a conexão com a base de dados de

usuários do Módulo Servidor de Sessão, foram inseridas no código fonte as seguintes

informações: endereço IP, nome da base de dados, nome do usuário, senha, porta de

conexão e diretório do arquivo de socket.

A alteração do arquivo de configuração extconfig.conf fez-se necessária, a fim de

explicitar ao Media Gateway, o qual não dispõe de uma base de dados de usuários local

e, especificar qual driver deverá utilizar para acessar à base de dados configurada no

arquivo res_mysql.conf. A Figura 5.28 ilustra o respectivo código fonte.

[settings]

sipusers => mysql,asterisk,sip

sippeers => mysql,asterisk,sip

Figura 5.28 – Código Fonte do Arquivo extconfig.conf.

A Figura 5.28 informa ao Asterisk PBX que, para o registro de usuários, deve

recorrer a uma base de dados “asterisk”, do tipo “mysql” para usuários do protocolo de

sessão “sip”.

Já no arquivo sip.conf foi necessária apenas a alteração de dois campos:

x realm = 200.131.189.90 e

x rtcachefriends = yes

Tal alteração foi necessária, a fim de que o arquivo sip.conf utilizasse o Módulo

Servidor de Sessão para registro dos usuários e, que os mantivesse em memória.

No arquivo extensions.conf fez-se necessária a adição de um contexto, como

ilustrado na Figura 5.29.

129

[default]

exten => _X.,1,dial(SIP/${EXTEN},60,t)

exten => _X.,n,hangup()

Figura 5.29 – Código Fonte do Arquivo extensions.conf.

O contexto ilustrado pela Figura 5.29 torna possível o estabelecimento de uma

chamada que faça uso de transcodificação, por meio do protocolo de sessão SIP.

Já para o monitoramento do Media Gateway, utilizou-se as chamadas de sistema

do protocolo SNMP, cujo respectivo arquivo de configuração é apresentado na íntegra

como Anexo A.3.

A seguir são apresentados os principais comandos pertinentes ao Media

Gateway, no caso o Asterisk PBX:

x asterisk – inicia o serviço;

x stop gracefully – para o serviço;

x sip show peers – mostra todos os participantes registrados.

A seção seguinte apresenta três possíveis cenários para a utilização do Módulo

Balanceador de Chamadas.

5.4 Cenários de Atuação do Módulo Balanceador de

Chamadas

São exemplificativos de possibilidades de atuação do Módulo Balanceador de

Chamadas os cenários expostos a seguir, tipificadores das situações: participantes com

codecs distintos e elevado ou reduzido percentuais disponíveis de processador e

memória e, com codecs iguais.

A Figura 5.30 ilustra um suposto cenário, em que todos os percentuais de

disponibilidade dos recursos monitorados nos Media Gateways estão normalizados, que

é composto por:

x Três Media Gateways com percentuais distintos de carga e, por conseguinte,

VCBs diferentes, a saber: Media Gateway 1 com VCB = 96, Media Gateway 2

com VCB = 48 e Media Gateway 3 com VCB = 28;

130

x Contempla, ainda, dois Participantes, A e B, dotados de codecs diferentes,

respectivamente GSM e G.711 ȝ-law;

x Um Servidor de Chamadas, ao qual se agrega o Módulo Servidor de Sessão,

bem como a respectiva Lista de Prioridades propiciada pelo Módulo

Balanceador de Chamadas, na qual afiguram-se apenas os Media Gateways 2 e

3, ordenados pelos seus respectivos VCBs.

Figura 5.30 – Cenário com Media Gateway Inativo.

Depreende-se pela análise da Figura 5.30 que:

x a próxima chamada VoIP a ser transcodificada será atendida pelo Media

Gateway 3, haja vista seu VCB ser o menor entre todos, pois dispõe de maior

percentual de recursos computacionais disponíveis que os demais;

x o Media Gateway 1 não se encontra na Lista de MGs Ativos e,

consequentemente, na Lista de Prioridades, por não perfazer o limiar mínimo de

VCB.

131

A Figura 5.31 ilustra um suposto segundo cenário, similar ao da Figura 5.30, em

que todos os percentuais de disponibilidade dos recursos monitorados nos Media

Gateways estão normalizados, que é composto por:

x Três Media Gateways com percentuais distintos de carga e, por conseguinte,

VCBs diferentes, a saber: Media Gateway 1 com VCB = 45, Media Gateway 2

com VCB = 75 e Media Gateway 3 com VCB = 52;

x Contempla, ainda, dois Participantes, A e B, dotados de codecs diferentes,

respectivamente GSM e G.711 ȝ-law;

x Um Servidor de Chamadas, ao qual se agrega o Módulo Servidor de Sessão,

bem como a respectiva Lista de Prioridades propiciada pelo Módulo

Balanceador de Chamadas, na qual afiguram-se os três Media Gateways que

compõem o cenário, ordenados pelos seus respectivos VCBs.

Figura 5.31 – Cenário de Media Gateway com Elevado Percentual de Memória

Disponível.

132

Do cenário da Figura 5.31, depreende-se:

x O Media Gateway 1, por possuir menor valor de VCB, em razão de apresentar

maior percentual disponível de processador, constitui-se entre os demais, o mais

apto à transcodificação. Por conguinte, a próxima chamada VoIP a ser

transcodificada será por ele atendida;

x o Media Gateway 2, apesar de maior VCB, constitui-se no menos apto à

transcodificação, apesar do elevado percentual de memória disponível, mas

ínfimo percentual de processador disponível;

x o Media Gateway 3 apresenta patamar satisfatório, inferior ao do Media

Gateway 1 e superior ao do Media Gateway 2.

A Figura 5.32 ilustra um suposto terceiro cenário, similar ao apresentado na

Figura 5.30, em que todos os percentuais de disponibilidade dos recursos monitorados

nos Media Gateways estão normalizados, que é composto por:

x Três Media Gateways com percentuais distintos de carga e, por conseguinte,

VCBs diferentes, a saber: Media Gateway 1 com VCB = 36, Media Gateway 2

com VCB = 50 e Media Gateway 3 com VCB = 17;

x Contempla, ainda, dois Participantes, A e B, dotados de codecs diferentes,

respectivamente GSM e G.711 ȝ-law;

x Um Servidor de Chamadas, ao qual se agrega o Módulo Servidor de Sessão,

bem como a respectiva Lista de Prioridades propiciada pelo Módulo

Balanceador de Chamadas, na qual afiguram-se os três Media Gateways que

compõem o cenário, ordenados pelos seus respectivos VCBs.

133

Figura 5.32 – Cenário de Media Gateway com Elevado Percentual Disponível de

Processador.

Ao analisar o cenário da Figura 5.32, observa-se que:

x Os três Media Gateways integram a Lista de Prioridades por portarem VCBs que

os habilitam à transcodificação, e nela são por eles ordenados;

x enfatiza-se contudo ser o Media Gateway 3, por possuir menor VCB, o que

melhor se classifica na Lista de Prioridades, mesmo com ínfimo percentual de

memória disponível, mas pelo elevado percentual disponível de processador, o

que lhe dota de menor VCB e consequentemente melhor aptidão à

transcodificação. Por conguinte, a próxima chamada VoIP a ser transcodificada

será por ele atendida.

134

5.5 Conclusão

O presente capítulo valeu-se das considerações pertinentes quanto ao Módulo

Balanceador de Chamadas, desde sua concepção, apresentação dos Sub-módulos e

respectiva descrição de suas peculiaridades e em especial quanto à sua implementação.

Afigurou-se como de relevância a ponderação de recursos computacionais disponíveis,

pelo cálculo do VCB que requereu o desenvolvimento de uma equação provisionadora

de fidedignidade ao mesmo.

O capítulo seguinte contempla a validação do Módulo Balanceador de

Chamadas, por meio da análise de testes comprobatórios.

135

Capítulo 6

Validação da Proposta

O presente capítulo consiste na validação do Módulo Balanceador de Chamadas

como eficaz solução ao balanceamento de chamadas VoIP a transcodificar. Conforme

descrito no capítulo anterior, ele é composto por Sub-módulos com funcionalidades

integradoras que lhe oportunizam a aptidão buscada, para resolver o problema do

balanceamento das referidas chamadas.

O mecanismo básico do Módulo Balanceador de Chamadas consiste em aferir

Media Gateways que componham um cenário VoIP e classificá-los por meio do cálculo

dos respectivos VCBs. Desta forma, quando uma chamada VoIP necessite ser

transcodificada, possibilita-lhe ser encaminhada ao Media Gateway que dispuser do

maior percentual de recursos computacionais disponíveis, constatado na Lista de

Prioridades, composta pelos VCBs em ordem crescente.

Buscou-se comprovar a fidedignidade do Módulo Balanceador de Chamadas

pela acurada aferição dos resultados proporcionados pela sua utilização. Para isso, foi

necessário, de modo especial, o cálculo dos VCBs, elementos-chave essenciais à

equânime distribuição de chamadas, pois normaliza e equaliza os recursos monitorados

nos Media Gateways, em razão de serem dotados de hardware com peculiaridades,

quanto às quantidades de memória e processador por exemplo.

Após a implementação do Módulo Balanceador de Chamadas, optou-se, como

metodologia para validação, por submetê-lo a testes em cenário real. Os referidos testes

foram então realizados no LARC (Laboratório Avançado de Redes de Computadores)

136

do PPGCC (Programa de Pós-Graduação em Ciência da Computação) da Universidade

Federal de Uberlândia. A Figura 6.1 ilustra os elementos componentes de tal cenário,

após que são elencados os testes comprovadores da sua eficácia.

Figura 6.1 – Cenário de Testes do Módulo Balanceador de Chamadas.

Cada máquina ilustrada na Figura 6.1 do cenário foi configurada, a fim de prover

a viabilização do Módulo Balanceador de Chamadas, como solução ao balanceamento

de chamadas VoIP a transcodificar. As seções seguintes tratam das configurações que se

fizeram necessárias às mesmas.

A Figura 6.1 apresenta o cenário utilizado à realização dos testes validadores da

proposta, que foi composto por cinco máquinas, designadas: Participantes A e B, Media

Gateways 1 e 2 e Servidor de Chamadas, integrado pelo Módulo Servidor de Sessão e o

Módulo Balanceador de Chamadas.

Caracterizam as máquinas utilizadas:

x Participantes A e B: constituíram usuários da VoIP, com os respectivos

endereços IP 200.131.189.70 e 200.131.189.89, ambos dotados dos codecs

G.711 (ȝ-law e a-law) e GSM. Por ocasião da realização dos testes, para cada

chamada, habilitava-se cada qual por vez, enquanto os demais permaneciam

137

desabilitados. Ainda, para utilizarem a VoIP, aos participantes foi

disponibilizado o softphone X-Lite versão 3.0, recomendável para máquinas com

a configuração mínima de processador Intel Pentium III 700 MHz ou

equivalente e, 256 MB de memória RAM [56];

x Media Gateways (1 e 2): máquina oportunizadora de interconexão entre

diferentes tipos de mídia e, em especial à transcodificação, cujo software

possibilitador de tais funcionalidades é o Asterisk PBX versão 1.4.19.1,

utilizado nos testes comprobatórios da eficácia do Módulo Balanceador de

Chamadas. Suas especificações são dadas a seguir [41].

x Media Gateway 1: denominado asterisk1, com endereço IP

200.131.189.85, dotado de processador Intel(R) Celeron(R) CPU 2.00

GHz, 512 MB de memória, Sistema Operacional Slackware Linux 12.1 e

Net-SNMP 5.4.1 [24] [60];

x Media Gateway 2: denominado asterisk2, com endereço IP

200.131.189.86, dotado de processador Pentium III (Coppermine) de 900

MHz, 384 MB de memória, Sistema Operacional Slackware Linux 12.1 e

Net-SNMP 5.4.1 [24] [60].

x Servidor de Chamadas: máquina à qual se integram o Módulo Balanceador de

Chamadas e o Módulo Servidor de Sessão, dotada de processador Intel(R)

Pentium(R) 4 CPU 3.40 GHz dual core, 1 GB de memória, Sistema Operacional

Slackware Linux 12.1 e software OpenSER 1.3.2-notls [45] [60].

Como medidas de segurança, ressalta-se que as máquinas utilizadas para a

validação da proposta foram dedicadas, ou seja, no sentido de utilizadas apenas por uma

pessoa e, a rede utilizada era fechada, mesmo com acesso à Internet em todos os

componentes.

Feitas tais ponderações, conceberam-se e executaram-se testes validadores do

Módulo Balanceador de Chamadas, contemplando as variáveis atinentes ele.

Descrevem-se a seguir, os quatro testes concebidos e efetuados, com o objetivo de

validar o proposto:

138

x O primeiro “Teste 1”: participantes com codecs iguais, com o objetivo de aferir

o comportamento do Módulo Balanceador de Chamadas, frente a chamadas sem

necessidade de transcodificação e não carecedoras portanto, de balanceamento;

x O segundo “Teste 2”: participantes com codecs distintos, com o objetivo de

aferir a eficácia do Módulo Balanceador de Chamadas, em face da chamada com

necessidade de transcodificação, que, consequentemente, faz uso do

balanceamento provido por ele;

x O terceiro “Teste 3”: participantes com codecs distintos, com o objetivo de aferir

a eficácia do Módulo Balanceador de Chamadas, frente à situação em que um

dos Media Gateways se encontrava inativo, com o objetivo de mostrar o

comportamento do Módulo Balanceador de Chamadas frente a ambos;

x O quarto “Teste 4”: participantes com codecs distintos, com o objetivo de aferir

a eficácia do Módulo Balanceador de Chamadas, frente à situação em que ambos

os Media Gateways encontravam-se inativos.

A seguir, detalham-se e apresentam-se os resultados dos testes em seus

respectivos cenários.

6.1 Teste 1, Participantes com Idênticos Codecs

Esse teste foi realizado com participantes de idênticos codecs, G.711 a-law, no

respectivo cenário de testes, apresentado na Figura 6.1. Ilustra-o a Figura 6.2.

139

Figura 6.2 – Teste 1, Participantes com Idênticos Codecs.

O objetivo do Teste 1, ilustrado pela Figura 6.2, foi verificar como o Módulo

Balanceador de Chamadas se portou no ambiente VoIP, cenário de testes, entre

participantes que possuíam idênticos codecs e, consequentemente, o fluxo de áudio da

comunicação era encaminhado de modo (Peer-to-Peer). Ressalta-se que figuram na

mesma apenas os VCBs correspondentes ao antes da realização da primeira chamada.

Ao todo, foram efetuadas cinco chamadas, tanto originárias do Participante A

com destino ao Participante B e vice-versa, as quais se encontram listadas na Tabela

6.1. Ambos os participantes utilizaram-se do codec G.711 a-law.

Tabela 6.1 – Chamadas do Teste 1, com Participantes de Idênticos Codecs.

140

Figuram na Tabela 6.1 os participantes das chamadas efetuadas, caracterizados

como origem e destino, bem como sua duração, pelo registro dos seus respectivos

inícios e términos. O transcurso para as chamadas do Teste 1 é representado pela Figura

6.3, sob a forma de linha de tempo.

Figura 6.3 – Linha de Tempo para o Teste 1.

A Figura 6.3 representa a síntese das etapas das chamadas VoIP efetuadas no

Teste 1, em que x e t correspondem, respectivamente, a momentos e intervalos de

tempo, descritos a seguir:

x x1: momento que marca o início da chamada;

x t1: intervalo de tempo decorrido para o início do tocar “ringing”;

x x2: ocorrência do tocar “ringing”;

x t2: intervalo de tempo em que a chamada tocou;

x x3: momento de atendimento da chamada;

x t3: intervalo de tempo de duração da conversação;

x x4: momento de término da chamada.

Observadas as etapas integrantes da linha de tempo da Figura 6.3, representativa

das chamadas efetuadas no Teste 1, constatou-se a não figuração nos seus respectivos

logs, das etapas entre x1 até x3, pelo fato do Módulo Servidor de Sessão apenas

informar os instantes de x3 até x4. Constatam-se como peculiares as chamadas VoIP

não transcodificadas, a omissão pelo Módulo Servidor de Sessão nos respectivos logs

dos dados referentes às etapas de x1 até x3. Comprova tal constatação o Anexo B.1 dos

logs das chamadas realizadas para o Teste 1.

141

Tabela 6.2 – Momentos e Intervalos de Tempo do Teste 1.

Nas chamadas VoIP realizadas no Teste 1, com o uso de codecs idênticos, não

houve necessidade de transcodificação, pelo que se constatou que mesmo o Módulo

Balanceador de Chamadas estando ativo no Módulo Servidor de Sessão, conforme a

Tabela 6.3 de VCBs, disponibilizados na Lista de Prioridades durante o Teste 1, o

mesmo não foi acionado.

Tabela 6.3 – VCBs Disponibilizados na Lista de Prioridades Durante o Teste 1.

Pela análise da Tabela 6.3, dos VCBs disponibilizados na Lista de Prioridades,

cujos logs compõem o Anexo C.1, constatou-se que o Módulo Balanceador de

Chamadas estava ativo em todos os momentos “Antes, Durante e Depois” nas cinco

chamadas efetuadas. Ainda, detectou-se que as médias para os Media Gateways 1 e 2

durante a realização das chamadas sofreram ligeiras alterações em referência aos

momentos Antes e Depois. No Media Gateway 1 sofreu pequeno decréscimo, ao passo

que no Media Gateway 2, ao contrário, sofreu pequeno aumento.

Contudo, como não houve necessidade de transcodificação e, consequentemente,

de balanceamento, o Módulo Balanceador de Chamadas não foi acionado. Tal teste

142

validou que o módulo apenas faz-se necessário quando da necessidade de

transcodificação.

6.2 Teste 2, Participantes com Codecs Distintos

Ao contrário do Teste 1, em que o Módulo Balanceador de Chamadas, mesmo

ativo não foi acionado, realizou-se o presente teste, composto pelos Participantes A e B,

com respectivos codecs, GSM e G.711 a-law e dois Media Gateways ativos, 1 e 2.

Nesse caso, quando da chamada entre ambos, houve a necessidade de transcodificação,

que, para ocorrer, careceu de um Media Gateway, provido pelo Módulo Balanceador de

Chamadas, acionado pelo Módulo Servidor de Sessão ao receber a resposta SIP 488. A

Figura 6.4 ilustra o cenário utilizado no respectivo teste.

Figura 6.4 – Teste 2, Participantes com Codecs Distintos.

143

O objetivo do Teste 2, ilustrado pela Figura 6.4, foi verificar como o Módulo

Balanceador de Chamadas se portou no ambiente VoIP, cenário de testes, com

participantes que possuíam codecs distintos. Em todas as chamadas realizadas, os fluxos

de áudio da comunicação deram-se via Media Gateway e não de forma P2P, devido à

necessidade de transcodificação, ao contrário do Teste 1.

O tempo requerido ao processamento da transcodificação é relativo aos codecs

dos participantes e ao hardware do Media Gateway e, portanto, difere em sentidos

contrários, ou seja, quando, ela é direcionada do Participante A para o B, ou, do B para

o A, como comprovado nas Tabelas 4.4 e 4.5.

Ressalta-se, que na Figura 6.4 figuram-se apenas os VCBs correspondentes à

ocasião “Antes” da realização da primeira chamada, que perfizeram um total de cinco,

tanto originárias do Participante A com destino ao Participante B, como vice-versa, que

se encontram listadas na Tabela 6.4.

Tabela 6.4 – Chamadas do Teste 2, Participantes com Codecs Distintos.

Figuram na Tabela 6.4 os participantes das chamadas efetuadas, caracterizados

como origem e destino, bem como a duração das chamadas, pelo registro dos seus

respectivos inícios e términos. O transcurso para as chamadas do Teste 2 é representado

pela Figura 6.5, sob a forma de linha de tempo.

Figura 6.5 – Linha de Tempo para o Teste 2.

144

A Figura 6.5 representa a síntese das etapas das chamadas VoIP efetuadas no

Teste 2, em que x e t correspondem, respectivamente, a momentos e intervalos de

tempo, descritos a seguir:

x x1: momento que marca o início da chamada;

x t1: intervalo de tempo decorrido até a detecção do erro 488;

x x2: momento em que o Módulo Servidor de Sessão detecta o erro 488;

x t2: intervalo de tempo decorrido para que o Módulo Servidor de Sessão acione o

Módulo Balanceador de Chamadas;

x x3: momento em que o Módulo Balanceador de Chamadas é acionado;

x t3: intervalo de tempo decorrido para que o Sub-módulo Indicador de MG

consulte a Lista de Prioridades e retorne o endereço IP do Media Gateway nela

melhor classificado, ou seja, que possua menor VCB;

x x4: momento em que o Módulo Servidor de Sessão recebe o endereço IP pelo

Módulo Balanceador de Chamadas;

x t4: intervalo de tempo decorrido para que o Módulo Servidor de Sessão

encaminhe a chamada ao Media Gateway indicado;

x x5: momento em que o Módulo Servidor de Sessão efetiva o encaminhamento

da chamada ao Media Gateway indicado;

x t5: intervalo de tempo decorrido até que o Media Gateway seja acionado;

x x6: momento em que o Media Gateway é acionado e inicia-se o tocar “ringing”;

x t6: intervalo de tempo durante o qual a chamada tocou “ringing”;

x x7: momento de atendimento da chamada e início da conversação;

x t7: intervalo de tempo de duração da conversação;

x x8: momento de término da chamada.

A Tabela 6.5 apresenta os dados contidos nos respectivos logs das chamadas

efetuadas no Teste 2, apresentados no Anexo B.2 e sumarizadas pela linha de tempo da

Figura 6.5.

145

Tabela 6.5 – Momentos, Intervalos de Tempo e Media Gateway do Teste 2.

Continuação da Tabela 6.5.

Como comprovado nos logs constituintes do Anexo B.2, neles não figuram o

momento x1 e o intervalo t1. Ou seja, o início do registro da chamada no log, deu-se

apenas a partir de x2, momento de detecção do erro 488, inerente a chamadas VoIP com

participantes de codecs distintos.

O tratamento do erro 488 desencadeou o acionamento do Módulo Balanceador

de Chamadas, conforme concebido, por meio do Sub-módulo Indicador de MG, que

consultou a Lista de Prioridades e retornou ao Módulo Servidor de Sessão o IP do

Media Gateway nela melhor classificado. Isso possibilitou o re-encaminhamento da

chamada a ser transcodificada ao respectivo Media Gateway, indicado pelo Módulo

Balanceador de Chamadas, evitando-se o descarte da mesma.

A Lista de Prioridades é composta por VCBs e endereços IPs dos Media

Gateways aos quais correspondem. O Media Gateway somente é nela listado, se dotado

de recurso computacional mínimo disponível, conforme já anteriormente tratado, ao

contrário, se chamadas fossem encaminhadas a Media Gateways saturados, a qualidade

seria consideravelmente comprometida.

A Tabela 6.6 é ilustrativa da Lista de Prioridades dos dois Media Gateways

componentes do Teste 2, aferida nas ocasiões “Antes, Durante e Depois” das chamadas

realizadas, conforme constante dos logs no Anexo C.2.

146

Tabela 6.6 – VCBs Disponibilizados na Lista de Prioridades Durante o Teste 2.

Pela análise da Tabela 6.6, comprovou-se que o VCB do Media Gateway

acionado foi o menor, entre os integrantes da Lista de Prioridades. No presente teste,

referente ao Media Gateway 1, é relevante ressaltar que a transcodificação, conforme

constatada, consome recursos computacionais, pois, invariavelmente, em todas as

chamadas realizadas no Teste 2, constatou-se alteração entre o valor do VCB na ocasião

“Durante” em relação às demais ocasiões, ou seja, “Antes e Depois”. Constatou-se

ainda que o VCB permaneceu, praticamente, inalterado em tal ocasião, nas chamadas

provenientes de ambos os sentidos dos participantes, ou seja, quando direcionadas de A

para B e de B para A.

Observa-se no Media Gateway 2, não utilizado em nenhuma chamada do

presente teste, que o VCB permaneceu inalterado nas ocasiões “Antes, Durante e

Depois” às chamadas, mantendo fixamente o único valor com que figurou na Lista de

Prioridades, conforme a referida Tabela 6.6.

Constatou-se um comportamento peculiar dos VCBs durante a transcodificação,

em cada chamada, ocasião em que apresentaram valores superiores aos dos momentos

anterior e posterior. Isso foi comprovado pelo incremento de 1,2 unidades na média em

“Durante”, em relação à ocasião “Antes” do referido teste.

Concluindo, o presente teste comprovou a eficácia do Módulo Balanceador de

Chamadas, pois a necessidade da transcodificação foi informada por meio de um erro,

indicativo da respectiva incompatibilidade entre os codecs. Então, o Módulo Servidor

de Sessão acionou o Módulo Balanceador de Chamadas, que, após consultar à Lista de

Prioridades, encaminhou-lhe o endereço do Media Gateway nela constante mais apto à

147

transcodificação. Ou seja, aquele dotado de menor VCB. Deste modo, o fluxo de áudio

não mais foi encaminhado de modo P2P e, sim, via Media Gateway selecionado pelo

Módulo Balanceador de Chamadas.

6.3 Teste 3, com Media Gateway Ativo e Inativo

Tal como no Teste 2, os participantes não dispunham de codecs comuns. O

Participante A utilizou o GSM, enquanto o Participante B o G.711 ȝ-law. Neste caso,

como no referido teste, quando da chamada, houve a necessidade de transcodificação,

que para seu processamento careceu do Módulo Balanceador de Chamadas, que proveu

o Media Gateway mais apto a possibilitá-la.

Reiterando, a necessidade da transcodificação é informada por meio de um erro,

indicativo da respectiva incompatibilidade entre os codecs, pelo que o Módulo Servidor

de Sessão aciona o Módulo Balanceador de Chamadas, que após consultar à Lista de

Prioridades, encaminha-lhe o IP do Media Gateway mais apto à transcodificação, ou

seja, aquele dotado de menor VCB. Deste modo, o fluxo de áudio não mais é

transmitido de modo P2P, e, sim, via Media Gateway selecionado. A Figura 6.6 ilustra o

cenário utilizado no respectivo teste.

148

Figura 6.6 – Teste 3, com Media Gateway Ativo e Inativo.

O objetivo do Teste 3, ilustrado pela Figura 6.6, foi verificar como o Módulo

Balanceador de Chamadas se portou no ambiente VoIP, cenário de testes, com

participantes que possuíam codecs distintos e, dois Media Gateways, sendo um ativo e

um inativo propositalmente. Em todas as chamadas realizadas, os fluxos de áudio da

comunicação deram-se via Media Gateway e não de forma P2P, devido à necessidade

de transcodificação, ao contrário do Teste 1.

O que o distinguiu do Teste 2 foi possuir apenas um dos Media Gateways ativo,

neste caso o Media Gateway 2, em razão de o Media Gateway 1 não dispor do limiar

mínimo de VCB, o que, por conseguinte, não lhe possibilitou integrar a Lista de

Prioridades. Para a inativação do Media Gateway 1, fez-se uso no mesmo do software

aafire, que lhe exauriu o processador, tornando-o inapto para qualquer outro

processamento e, por conseguinte, eliminou-o da Lista de Prioridades pelo cálculo do

seu VCB [51].

Assim como no Teste 2, o tempo requerido ao processamento da

transcodificação difere em sentidos contrários, ou seja, quando é direcionada do

149

Participante A para o B, ou, do B para o A, em virtude de ser relativo aos codecs dos

participantes e ao hardware do Media Gateway, como comprovado nas Tabelas 4.4 e

4.5.

Na Figura 6.6 consta apenas o VCB correspondente à ocasião “Antes” da

realização da primeira chamada, de um total de cinco, tanto originárias do Participante

A com destino ao Participante B, como vice-versa, que se encontram listadas na Tabela

6.7.

Tabela 6.7 – Chamadas do Teste 3, com Media Gateway Ativo e Inativo.

Figuram na Tabela 6.7 os participantes das chamadas efetuadas, caracterizados

como origem e destino, bem como sua duração, pelo registro dos seus respectivos

inícios e términos. O transcurso para as chamadas do Teste 3 é representado pela Figura

6.7, sob a forma de linha de tempo.

Figura 6.7 – Linha de Tempo para o Teste 3.

A Figura 6.7 representa a síntese das etapas das chamadas VoIP efetuadas no

Teste 3, em que x e t correspondem, respectivamente, a momentos e intervalos de

tempo, descritos a seguir:

x x1: momento que marca o início da chamada;

x t1: intervalo de tempo decorrido até a detecção do erro 488;

x x2: momento em que o Módulo Servidor de Sessão detecta o erro 488;

150

x t2: intervalo de tempo decorrido para que o Módulo Servidor de Sessão acione o

Módulo Balanceador de Chamadas;

x x3: momento em que o Módulo Balanceador de Chamadas é acionado;

x t3: intervalo de tempo decorrido para que o Sub-módulo Indicador de MG

consulte a Lista de Prioridades e retorne o endereço IP do Media Gateway nela

melhor classificado, ou seja, que possua menor VCB;

x x4: momento em que o Módulo Servidor de Sessão recebe o endereço IP pelo

Módulo Balanceador de Chamadas;

x t4: intervalo de tempo decorrido para que o Módulo Servidor de Sessão

encaminhe a chamada ao Media Gateway indicado;

x x5: momento em que o Módulo Servidor de Sessão efetiva o encaminhamento

da chamada ao Media Gateway indicado;

x t5: intervalo de tempo decorrido até que o Media Gateway seja acionado;

x x6: momento em que o Media Gateway é acionado e inicia-se o tocar “ringing”;

x t6: intervalo de tempo durante o qual a chamada tocou “ringing”;

x x7: momento de atendimento da chamada e início da conversação;

x t7: intervalo de tempo de duração da conversação;

x x8: momento de término da chamada.

A Tabela 6.8 apresenta os dados contidos nos respectivos logs das chamadas

efetuadas no Teste 3, apresentados no Anexo B.3 e sumarizadas pela linha de tempo da

Figura 6.7.

151

Tabela 6.8 – Momentos, Intervalos de Tempo e Media Gateway do Teste 3.

Continuação da Tabela 6.8.

Assim como no Teste 2, no Teste 3, é comprovado nos logs constituintes do

Anexo B.3, que neles não figura o momento x1 e o intervalo t1. Ou seja, o início do

registro da chamada no log deu-se apenas a partir de x2, momento de detecção do erro

488, inerente a chamadas VoIP com participantes de codecs distintos.

O tratamento do erro 488 desencadeou o acionamento do Módulo Balanceador

de Chamadas, conforme concebido, por meio do Sub-módulo Indicador de MG, que

consultou a Lista de Prioridades e retornou ao Módulo Servidor de Sessão o IP do

Media Gateway nela melhor classificado. Isso possibilitou o re-encaminhamento da

chamada a ser transcodificada ao respectivo Media Gateway, indicado pelo Módulo

Balanceador de Chamadas, evitando-se o descarte da chamada.

A Lista de Prioridades é composta por VCBs e endereços IPs dos Media

Gateways aos quais os mesmos correspondem. O Media Gateway somente é nela listado

se dotado de recurso computacional mínimo disponível, conforme já anteriormente

tratado, ao contrário, se chamadas fossem encaminhadas a Media Gateways saturados,

qualidade das mesmas seria consideravelmente comprometida.

A Tabela 6.9 é ilustrativa da Lista de Prioridades dos dois Media Gateways

componentes do Teste 3, aferida nas ocasiões “Antes, Durante e Depois” das chamadas

realizadas, conforme constante dos logs no Anexo C.3.

152

A diferença entre os Testes 2 e 3, é que apesar de ambos portarem em seus

cenários dois Media Gateways, no Teste 2, ambos constavam da Lista de Prioridades,

pelo que o Módulo Balanceador de Chamadas retornou o melhor classificado, ou seja,

de menor VCB. Já no Teste 3, apenas um se encontrava ativo por ocasião do teste, o

Media Gateway 2, que por portar percentual mínimo de recurso computacional

disponível, foi o único a integrar a Lista de Prioridades e, portanto, apto para ser

acionado pelo Módulo Balanceador de Chamadas.

O Media Gateway 1, embora inativo, foi consultado, a fim de verificar se

dispunha de recurso mínimo necessário para figurar na Lista de Prioridades. Sua

ausência é comprovada na Tabela 6.9, em que não figura seu VCB.

Ressalta-se, contudo, que, caso o Media Gateway 1, inativo, viesse a dispor do

requisito mínimo para integrar a Lista de Prioridades, nela constaria e poderia

eventualmente ser requisitado pelo Módulo Balanceador de Chamadas. O mesmo pode

ocorrer com o Media Gateway desligado ao ser ativado.

Tabela 6.9 – VCBs Disponibilizados na Lista de Prioridades Durante o Teste 3.

Por esse teste, concluiu-se que num cenário com dois Media Gateways, um ativo

e um inativo, as chamadas foram direcionadas apenas ao ativo, constante da Lista de

Prioridades.

O Media Gateway 2, dotado de menor capacidade de processamento que o

Media Gateway 1, único ativo no presente teste, apresentou variação de duas unidades

na média de VCBs da ocasião “Durante”, em relação à “Antes”, o que comprova o

consumo de recursos computacionais durante a transcodificação, enquanto, o Media

Gateway 1, no Teste 2, dotado de maior capacidade de processamento no referido teste,

153

apresentou a diferença de apenas 1,2 unidades, comportamentos atribuídos à

normalização provida pelo Módulo Balanceador de Chamadas.

Constatou-se, ainda, no presente teste, que os VCBs da ocasião “Durante” nas

chamadas “1, 3 e 5” do Participante B para o A, ficaram abaixo dos valores dos VCBs

das chamadas “2 e 4” efetuadas do Participante A para o B.

Em suma, com a adição do Módulo Balanceador de Chamadas, as chamadas que

não seriam completadas puderam ser efetuadas e, em especial, de forma transparente ao

usuário. Com isso validou-se novamente a proposta objetivada, pois, mais uma vez

ficou demonstrada a eficácia do Módulo Balanceador de Chamadas para o

balanceamento de chamadas VoIP a transcodificar.

6.4 Teste 4, com Media Gateways Inativos

Assim como nos Testes 2 e 3, o presente teste, é composto pelos Participantes A

e B, com respectivos codecs, G.711 ȝ-law e G.711 a-law e dois Media Gateways

inativos, 1 e 2. Quando intentado o estabelecimento das chamadas, elas não foram

estabelecidas, devido à ausência de Media Gateway apto a transcodificá-la, detectada

pelo Módulo Balanceador de Chamadas. A Figura 6.8 ilustra o cenário utilizado no

presente teste.

154

Figura 6.8 – Teste 4, com Media Gateways Inativos.

O objetivo do Teste 4, ilustrado pela Figura 6.8, foi verificar como o Módulo

Balanceador de Chamadas se portou no ambiente VoIP, cenário de testes, com

participantes que possuíam codecs distintos e dois Media Gateways, ambos inativos

propositalmente. Para a inativação dos Media Gateways 1 e 2, fez-se uso do software

aafire, que lhes exauriu o processador, tornando-os inaptos a qualquer outro

processamento e, por conseguinte, eliminou-os da Lista de Prioridades [51].

A fim de constatar o objetivado, foram intentadas cinco chamadas. Contudo,

nenhuma foi estabelecida, o que é justificado pela ausência de Media Gateway apto a

completá-la, ou seja, transcodificá-la. A Tabela 6.10 ilustra as chamadas intentadas,

tanto originárias do Participante A para o B, ou do B para o A.

155

Tabela 6.10 – Teste 4, com Media Gateways Inativos.

Figuram na Tabela 6.10 os participantes das chamadas efetuadas, caracterizados

como origem e destino, bem como a duração, pelo registro dos seus respectivos inícios

e términos coincidentes. Mesmo não tendo sido possível estabelecer nenhuma chamada

em tal cenário, no entanto, o Módulo Balanceador de Chamadas esteve ativo e, quando

as chamadas foram intentadas, foi acionado, conforme constante nos logs integrantes do

Anexo B.4, comprobatórios do respectivo teste.

O fato do Módulo Balanceador de Chamadas, apesar de acionado, não ter

retornado nenhum Media Gateway apto a estabelecer as chamadas por meio da

transcodificação, justifica-se, em virtude da ausência de Media Gateway na Lista de

Prioridades. O transcurso para as chamadas do Teste 4 é representado pela Figura 6.11,

sob forma de linha de tempo.

Figura 6.9 – Linha de Tempo para o Teste 4.

A Figura 6.9 representa a síntese das etapas das chamadas VoIP efetuadas no

Teste 4, em que x e t correspondem, respectivamente, a momentos e intervalos de

tempo, descritos a seguir:

x x1: momento que marca o início da chamada;

x t1: intervalo de tempo decorrido até a detecção do erro 488;

x x2: momento em que o Módulo Servidor de Sessão detecta o erro 488;

156

x t2: intervalo de tempo decorrido para que o Módulo Servidor de Sessão acione o

Módulo Balanceador de Chamadas;

x x3: momento em que o Módulo Balanceador de Chamadas é acionado;

x t3: intervalo de tempo decorrido para que o Sub-módulo Indicador de MG

consulte a Lista de Prioridades e retorne o endereço IP do Media Gateway nela

melhor classificado, ou seja, que possua menor VCB. No entanto, a Lista de

Prioridades estava vazia, pelo que não houve retorno;

x x4: momento de término da chamada intentada.

A Tabela 6.11 apresenta os dados contidos nos respectivos logs das chamadas

efetuadas no Teste 4, apresentados no Anexo B.4 e sumarizadas pela linha de tempo da

Figura 6.9.

Tabela 6.11 – Momentos e Intervalos de Tempo do Teste 4.

Assim como no Teste 2, no Teste 3, é comprovado nos logs constituintes do

Anexo C.4, que neles não figuram o momento x1 e o intervalo t1. Ou seja, o início do

registro da chamada no log, deu-se apenas a partir de x2, momento de detecção do erro

488, inerente a chamadas VoIP com participantes de codecs distintos.

Constitui-se peculiaridade do Teste 4, a Lista de Prioridades encontrar-se vazia,

quando se intentou realizar as chamadas. Tal situação é ilustrada pela Tabela 6.12 e

comprovada pelos logs contidos no Anexo C.4.

157

Tabela 6.12 – VCBs Disponibilizados na Lista de Prioridades Durante o Teste 4.

Pela análise da Tabela 6.12, constata-se que não há registro de VCB, o que se

faz coerente ao modelo de teste aplicado, que não contou com Media Gateways ativos,

pois, ambos não possuíam o percentual mínimo de recurso computacional disponível

requerido para figurarem na Lista de Prioridades, por utilizarem o software aafire. Por

conseguinte, nenhum Media Gateway foi disponibilizado para o cálculo de VCB e a

Lista de Prioridades permaneceu vazia. Contudo, se chamadas fossem encaminhadas a

Media Gateways saturados, a qualidade seria altamente comprometida.

Apesar de não ter havido a efetivação de nenhuma das chamadas intentadas no

presente teste, o Módulo Balanceador de Chamadas mostrou-se igualmente eficaz como

nos demais testes implementados, pois aferiu os Media Gateways para o cálculo dos

seus respectivos VCBs, bem como ao ser acionado pelo Módulo Servidor de Sessão,

consultou a Lista de Prioridades, constatando-a vazia, pelo que não retornou nenhum

Media Gateway.

6.5 Conclusão

O encaminhamento de chamadas a um Media Gateway permanece enquanto este

dispuser de menor VCB, ou seja, somente quando outro Media Gateway obtiver menor

VCB, as chamadas a ele serão encaminhadas. Assim, no caso de chamadas simultâneas,

o VCB sofrerá alterações e, chamadas que necessitam de transcodificação serão

direcionadas ao Media Gateway cujo VCB se encontre melhor classificado na Lista de

Prioridades.

158

A inserção do Media Gateway na Lista de Prioridades é dinâmica. Desta forma,

ao ultrapassar o limiar de VCB, ocorre que ele não constará na Lista de Prioridades,

mesmo que esteja em funcionamento, transcodificando chamadas por exemplo. E tão

logo atinja o limiar de VCB, voltará a figurar na Lista de Prioridades, o que é detectado

pelo Módulo Balanceador de Chamadas; da mesma forma acontece com os demais que

porventura venham a compor o cenário.

O Media Gateway 2, nos Testes 2 e 3, embora dotado de, praticamente, os

mesmos percentuais de recursos computacionais disponíveis, apresenta, no entanto, pela

normalização, em cada qual, respectivo VCB na fase prévia às chamadas “Antes”, como

apresentado pela Tabela 6.13.

Tabela 6.13 – VCBs do Media Gateway 2 nos Testes 2 e 3.

Assim, pela Tabela 6.13, pode-se concluir a equivalência entre ambos os valores

de média de VCBs, respectivamente 59 e 12,2, o que, consequentemente, demonstra a

eficácia do Módulo Balanceador de Chamadas. Ainda, a variação de um respectivo

VCB pode ser traduzida como a variabilidade da disponibilidade de recursos

computacionais do Media Gateway.

Em suma, o Módulo Balanceador de Chamadas teve sua validação comprovada

em todos os testes a que foi submetido, com ou sem transcodificação, bem como com

Media Gateways ativos e inativos [39] [59].

159

Capítulo 7

Considerações Finais

Atualmente a Internet é imprescindível, pois muitos são os serviços

proporcionados pela mesma. Assim sendo, várias foram as tecnologias que emergiram

para usufruir dela. A VoIP, em especial, é a que tem despertado maior interesse, por

propiciar comunicação de voz por meio da Internet, ou seja, utiliza as redes de dados

para a transmissão de voz e, com isso, em contrapartida à PSTN, provê mobilidade e

principalmente considerável redução de custos, o que lhe confere relevância na presente

pesquisa. A VoIP tem-se disseminado gradativamente e está presente em aplicações de

Internet cotidianas, por exemplo, no MSN e no Skype [4] [17].

Com isso, a VoIP tem sido adotada por muitas instituições e empresas que

gradativamente tem substituído os seus equipamentos de PABX por Soluções IP, como

PBX VoIP. Desta forma, tem-se a possibilidade de direcionamento das chamadas aos

respectivos destinos, quer pelo encaminhamento via rede de dados da própria instituição

quer de operadoras VoIP [10].

Com a utilização de Soluções IP, a exemplo da VoIP, a disponibilização do

serviço, bem como seu gerenciamento, podem ser realizados pela própria empresa ou

instituição que disponibiliza a solução, sem a necessidade de terceirização. Com isto,

ganha-se autonomia e funcionalidade, a exemplo da utilização de um Painel de Controle

de Administração do sistema via web, o que não requer conhecimentos técnicos

inerentes à sua manutenção, isto é, inclusão, exclusão, atualização, pelos usuários.

160

Ainda, pode-se aproveitar o corpo técnico para o desempenho de tarefas que venham a

ser solicitadas [53].

Atualmente, num mundo globalizado, as empresas tem buscado novas soluções

para redução de seus custos operacionais. Uma das soluções é a econômica e as

características intrínsecas que a VoIP proporciona. Isto é, ao invés de usar a

comunicação de voz via telefone convencional, por meio da PSTN, pode-se usar a rede

de dados, por meio da Internet ou das Intranets.

Assim, o uso da comunicação de voz via rede de dados se faz com o uso da

VoIP, em que, para tal, é necessário o uso de aplicativos do tipo softphone ou hardware

do tipo Telefone IP em cada extremidade do enlace de comunicação. Uma chamada

VoIP, quando estabelecida, necessariamente é uma comunicação que faz uso da VoIP,

que em cada uma das extremidades faz-se necessária a codificação da voz,

transformando-a em pacotes de áudio. Na sequência, estes pacotes são transmitidos a

outra extremidade e então decodificados.

A codificação e decodificação é feita por meio de codecs. Os codecs servem

principalmente para diminuir o uso da banda da rede de dados disponível para o serviço.

Numa comunicação em que se usa VoIP, há a possibilidade de que não haja

compatibilidade entre os codecs das extremidades do enlace da comunicação e, com

isto, impossibilitando propriamente a comunicação, necessitando então recorrer aos

Media Gateways, que são responsáveis em fazer a transcodificação.

A necessidade de transcodificação de chamadas VoIP demanda consideráveis

recursos de máquina, podendo exaurí-la em número elevado. Desta forma, pode

ocasionar o descarte de chamadas, bem como a degradação da qualidade das chamadas

em curso. Assim, num cenário VoIP, é ideal que se tenha vários Media Gateways, e que

as chamadas sejam distribuídas entre eles de forma proporcional as suas capacidades de

recursos.

Portanto, uma das principais contribuições desta pesquisa é o Módulo

Balanceador de Chamadas, responsável por balancear as chamadas VoIP que

necessitam de transcodificação, desde que não possuam o codec adequado em alguma

das extremidades. Assim sendo, o balanceamento de chamadas VoIP a transcodificar é

implementado por meio do Módulo Balanceador de Chamadas, composto pelos Sub-

módulos Acionador, Atualizador, Indicador de MG e Verificador.

161

O Módulo Balanceador de Chamadas monitora os recursos dos Media Gateways

usando as primitivas do protocolo SNMP. Esta concepção é prática, simples e funcional,

pois o Módulo Balanceador de Chamadas e o Módulo Servidor de Sessão se encontram

no Servidor de Chamadas, e todo o sistema pode ser implementado usando software

livre, a exemplo do que foi usado na validação da proposta apresentada nesta

dissertação.

Para a validação da proposta, foram implementados e usados um Servidor de

Chamadas e dois Media Gateways. Os recursos relacionados a memória e processador

de máquina foram usados para exemplificar os recursos monitoráveis dos Media

Gateways. A validação do Módulo Balanceador de Chamadas deu-se pela realização de

diferentes testes no ambiente VoIP, abordados no Capítulo 6.

Os testes levaram em consideração participantes possuindo codecs idênticos,

distintos e dois Media Gateways. Tais testes demonstraram a eficácia do Módulo

Balanceador de Chamadas, o que vai ao encontro do objetivo proposto nesta

dissertação, ou seja, prover o balanceamento de chamadas VoIP a transcodificar.

Um outro ponto positivo do Módulo Balanceador de Chamadas é a viabilidade

mercadológica, haja vista o vertiginoso emprego da VoIP, pois há um crescimento na

migração das comunicações para Soluções IP, processo este irreversível, constituindo

um campo promissor de pesquisas. Com isto, sua flexibilidade peculiar torna o Módulo

Balanceador de Chamadas passível de customização a critério das necessidades [59]

[76].

Para a VoIP, ainda não há padrões predominantes, isto inclui hardware,

protocolos e virtualmente cada aspecto do sistema. No final, a VoIP é um grande

avanço do sistema de telefonia atual em termos de eficiência, custo e flexibilidade.

Como qualquer tecnologia emergente, alguns desafios precisam ser vencidos, mas está

claro que será aprimorada a cada dia até que, futuramente, substitua o sistema de

telefonia atual. Haja vista isto, é notório que, em curto prazo, o crescimento exponencial

da Internet e a disseminação da VoIP, tornem imprescindível a utilização do Módulo

Balanceador de Chamadas, concebido e desenvolvido nesta dissertação, que é a parte

principal da solução ao balanceamento de chamadas VoIP a transcodificar.

Como sugestões para melhoria desta pesquisa, tem-se a execução de testes

exaustivos para obtenção de estatísticas, considerando os diversos codecs existentes, as

162

diferentes configurações de Media Gateways, atentando-se principalmente as

arquiteturas de processadores, memória e barramento de entrada/saída. Outra sugestão

para melhorar o Módulo Balanceador de Chamadas é uma melhor definição da fórmula

para o cálculo do VCB, considerando a normalização dos diversos recursos possíveis

existentes, associado ao MOS dos codecs com o consumo de banda de rede.

Como trabalho futuro, é sugerido a implementação do Módulo Balanceador de

Chamadas para aplicações multimídia, considerando a interatividade e todos os aspectos

relacionados aos codecs de áudio e vídeo, bem como, a compactação de dados discretos.

163

Referências

[1] AGÊNCIA NACIONAL DE TELECOMUNICAÇÕES. Anatel esclarece uso de

VoIP para oferta de serviço de voz. Brasília, DF, 9 nov. 2005. Disponível em:

http://www.anatel.gov.br/>. Acesso em: 10 out. 2008.

[2] NANINI, L. IPS in-line: a solução mais segura para comunicações via VoIP. 12

fev. 2007. Disponível em: <http://www.ipnews.com.br/>. Acesso em: 10 out. 2008.

[3] TANENBAUM, A. S. Redes de computadores. 4. ed. Rio de Janeiro: Elsevier,

2003.

[4] CHIANG, W.-H.; XIAO, W.-C.; CHOU, C.-F. A performance study of VoIP

applications: MSN vs. Skype. In: FIRST MULTIMEDIA COMMUNICATIONS

WORKSHOP (MULTICOMM), Turkey. Proceedings... p. 13-18, June 2006.

[5] FENÓLIO, J. Comunicação de Voz - o 'patinho feio' da TIC?. 14 jun. 2007.

Disponível em: <

http://www.ipnews.com.br/>. Acesso em: 10 out. 2008.

[6] HALL, J. M. 2007. Beachhead: Waysmall. Linux Journal. Specialized Systems

Consultants, Inc. Seattle, WA, USA. vol. 2007, n. 155, p. 14, Mar. 2007.

[7] BARRETO, A. B. Uma arquitetura de telefonia IP para proteção da mídia fim-

a-fim. 2007. 155 f. Dissertação (Mestrado) – Curso de Engenharia e Computação,

Instituto Tecnológico de Aeronáutica, São José dos Campos, 2007.

[8] NOVAKOSKI, A. Tecnologia IP: muito além da redução de custos. 27 fev. 2008.

Disponível em: <

http://www.itweb.com.br/>. Acesso em: 13 out. 2008.

164

[9] ALJ, T.; GREGOIRE, J.-C., Admission control and bandwidth management for

VLANs. IEEE WORKSHOP ON HIGH PERFORMANCE SWITCHING AND

ROUTING, Dallas, p. 130-134, May 2001.

[10] LIRA, P. Telefonia IP não deve ser utilizada como telefonia convencional. 19

nov. 2007. Disponível em: <

http://www.ipnews.com.br/>. Acesso em: 13 out. 2008.

[11] SANTOS, M. N. Medidas de qualidade de voz em redes IP. 2006. 83 f.

Dissertação (Mestrado) – Programa de Pós-Graduação em Engenharia Elétrica,

Universidade Federal do Paraná, Curitiba, 2006.

[12] SILVA JUNIOR, J. M. Uma aplicação de voz sobre IP baseada no session

initiation protocol. 2003. 115 f. Dissertação (Mestrado) – Pós-Graduação em

Engenharia Elétrica, Universidade Federal de Pernambuco, Recife, 2003.

[13] KOK, C. W.; BEG, M. S. Simple IP Subnet VLAN Implementation. In: IEEE

INTERNATIONAL CONFERENCE ON NETWORKS (ICON). Proceedings... IEEE

Computer Society, Washington, DC, USA. p. 160-165, 10-12 October 2001.

[14] MADEIRA, F. Qualidade de voz e MOS. 03 dez. 2007. Disponível em:

http://www.ipnews.com.br/

>. Acesso em: 12 out. 2008.

[15] ALBERT, A. T. Uma proposta para a descrição e busca por recursos

utilizando metadados XML/RDF em redes peer-to-peer. 2002. 102 f. Dissertação

(Mestrado) – Programa de Pós-Graduação em Ciência da Computação, Universidade

Federal de Santa Catarina, Florianópolis, 2002.

[16] ZAVE, P.; CHEUNG, E. 2006. Compositional control of IP media. In:

INTERNATIONAL CONFERENCE ON EMERGING NETWORKING

EXPERIMENTS AND TECHNOLOGIES (ACM CoNEXT Conference – Lisboa,

Portugal). Proceedings... New York, p. 1-12, December 04-07, 2006.

[17] BONFIGLIO, D.; MELLIA, M.; MEO, M.; ROSSI, D.; TOFANELLI, P.

Revealing skype traffic: when randomness plays with you. In: CONFERENCE ON

APPLICATIONS, TECHNOLOGIES, ARCHITECTURES, AND PROTOCOLS FOR

COMPUTER COMMUNICATIONS (SIGCOMM'07 – Kyoto, Japan). Proceedings...

New York, p. 37-48, 27-31 August 2007.

165

[18] RAMOS, J. R. S. Série de artigos sobre VoIP (4), dimensionamento VoIP

(WAN) - Parte 03. 23 mai. 2006. Disponível em: <

http://ww.wirelessbrasil.org/>.

Acesso em: 12 nov. 2008.

[19] THERMOS, P.; HADSALL, G. Vulnerabilities in SOHO VoIP gateways.

WORKSHOP OF THE 1ST INTERNATIONAL CONFERENCE ON SECURITY

AND PRIVACY FOR EMERGING AREAS IN COMMUNICATION

NETWORKS, Athens, Greece, p. 236-245, 5-9 September 2005.

[20] INTERNATIONAL TELECOMMUNICATION UNION. ITU-T

Recommendation P.800: Methods for subjective determination of transmission

quality. 30 ago. 1996. Disponível em: <

http://www.itu.int/>. Acesso em: 03 dez. 2008.

[21] VELLO, P. VoIP derrubando fronteiras. 01 fev. 2007. Disponível em:

http://www.ipnews.com.br/>. Acesso em: 11 out. 2008.

[22] MONTEIRO, T. L. Solução de telefonia IP em uma rede corporativa. 2003. 185

f. Dissertação (Mestrado) – Programa de Pós-Graduação em Ciência da Computação,

Universidade Federal de Santa Catarina, Florianópolis, 2003.

[23] SALLES, D. Convergência digital reduz custos nas empresas. 17 ago. 2007.

Disponível em: <

http://www.convergenciadigital.com.br/>. Acesso em: 13 out. 2008.

[24] Net-SNMP. Disponível em: <

http://www.net-snmp.org/>. Acesso em: 15 mar.

2008.

[25] SOUSA, J. P.; CARRAPATOSO, E. Uma arquitectura IPtel baseada no

protocolo SIP. 6ª CONFERÊNCIA SOBRE REDES DE COMPUTADORES

(CRC’2003 – Bragança, Portugal). 29-30 set. 2003. Disponível em:

http://www.fccn.pt/crc2003/>. Acesso em: 19 out. 2008.

[26] KANG, T-G.; BAE, H-J.; KIM, D-Y.; KIM, D-U. SIP/SDP signaling of media

gateway with transcoding function in converged network. THE 6TH

INTERNATIONAL CONFERENCE ON ADVANCED COMMUNICATION

TECHNOLOGY. vol. 2, p. 842-845, 2004.

[27] LENZINI, L.; MINGOZZI, E.; STEA, G. Bandwidth and latency analysis of

modified deficit round robin scheduling algorithms. In: 1ST INTERNATIONAL

166

CONFERENCE ON PERFORMANCE EVALUATION METHODOLGIES AND

TOOLS (Pisa, Italy). Proceedings… vol. 180. ACM, New York, NY, 41, 11-13

October 2006.

[28] Tech-invite. ABNF grammar for SDP (RFC 4566). 25 nov. 2008. Disponível em:

http://www.tech-invite.com/Ti-sdp-abnf.html>. Acesso em: 09 dez. 2008.

[29] OLIVEIRA, A. C. VoIP: o futuro da comunicação é agora. 27 abr. 2009.

Disponível em: <http://www.ipnews.com.br/>. Acesso em: 29 abr. 2009.

[30] KUROSE, J.; ROSS, K. Redes de computadores e a internet - uma abordagem

top-down. 3. ed. São Paulo: Pearson Addison Wesley, 2006.

[31] LEINWAND, A.; CONROY, K. F. Network management: a practical

perspective. 2. ed. Addison Wesley Longman Publishing Co., Inc, 1995.

[32] MICHAELIS. Moderno dicionário da língua portuguesa. Disponível em:

http://michaelis.uol.com.br/>. Acesso em 01 dez. 2008.

[33] CERUTTI, F. A. Uma abordagem de plano de controle para QoS dinâmica em

fluxos de voz nas redes IP. 2006. 227 f. Tese (Doutorado) – Programa de Pós-

Graduação em Engenharia de Produção, Universidade Federal de Santa Catarina,

Florianópolis, 2006.

[34] SILVEIRA, V. S. A tecnologia do momento é o VoIP. 10 dez. 2007. Disponível

em: <

http://www.ipnews.com.br/>. Acesso em: 29 dez. 2008.

[35] BRASIL, E. F. Adaptação de codificador CELP à transmissão de voz sobre IP.

2006. 77 f. Trabalho de Conclusão de Curso (Graduação) – Departamento de Eletrônica

e Computação, Universidade Federal do Rio de Janeiro, Rio de Janeiro, 2006.

[36] SKYPE. Disponível em: <

http://ww.skype.com/>. Acesso em: 01 mar. 2008.

[37] PEREIRA, R. O que é o PABX virtual?. Disponível em:

http://www.ipnews.com.br/>. Acesso em: 23 out. 2008.

167

[38] GONÇALVES, F. E. Building telephony systems with OpenSER. 1. ed.

Birmingham, UK: Packt Publishing, 2008.

[39] CUNHA, I. T.; BARBAR, J. S.; FAINA, L. F.; MENDES, F. B. C.; ASHIDANI,

P. J.; TEIXEIRA, M. A. Balanceamento de chamadas transcodificadas VoIP. In: XL

SIMPÓSIO BRASILEIRO DE PESQUISA OPERACIONAL, 2008. Anais... João

Pessoa – PB, 02-05 set. 2008.

[40] ALBUQUERQUE A. A. Balanceamento de chamadas E.164 VoIP para a rede

de telefonia pública. 2007. 141 f. Dissertação (Mestrado) – Instituto de Matemática,

Núcleo de Computação Eletrônica, Universidade Federal do Rio de Janeiro, Rio de

Janeiro, 2007.

[41] ASTERISK. The open source PBX & telephony platform. Disponível em:

http://www.asterisk.org/

>. Acesso em: 02 abr. 2008.

[42] CISCO SYSTEM, Inc. Internetworking technologies handbook, 4. ed. Cisco

Press, 2003.

[43] BRITO, P. N. O VoIP é simples e qualquer empresa pode usar. 30 ago. 2007.

Disponível em: <

http://www.fndc.com.br/>. Acesso em 15 out. 2008.

[44] MCGINNIS, M. How to prepare your network for multiple codecs. 13 abr.

2007. Disponível em: <http://telephonyonline.com/>. Acesso em: 26 jun. 2008.

[45] OpenSER. The open source SIP server. Disponível em:

<http://www.openser.org/>. Acesso em 17 mai. 2008.

[46] TransNexus, Inc. Performance Benchmark Test for Asterisk B2BUA. 13 nov.

2007. Disponível em: <

http://www.transnexus.com/>. Acesso em: 02 abr. 2008.

[47] TransNexus, Inc. Performance benchmark test for asterisk B2BUA. 21 out.

2008. Disponível em: <

http://www.transnexus.com/>. Acesso em: 03 jan. 2009.

[48] NAZARIO, D. L. Protótipo de um sistema de telefonia IP para LANs baseado

no padrão SIP. 2003. 47 f. Trabalho de Conclusão de Curso (Graduação) – Centro de

168

Ciências Exatas e Naturais, Curso de Ciências da Computação, Universidade Regional

de Blumenau, Blumenau, 2003.

[49] YU, J.; AL-AJARMEH, I. Call admission control and traffic engineering of VoIP.

In: SECOND INTERNATIONAL CONFERENCE ON DIGITAL

TELECOMMUNICATIONS (ICDT'07). Proceedings… IEEE Computer Society,

Washington, DC, 1-5 July 2007.

[50] POSTEL, J. Transmission control protocol – RFC 793. Set. 1981, atualizada pela

RFC 3168. Disponível em: <

http://www.ietf.org/rfc/rfc793.txt>. Acesso em: 15 mar.

2008.

[51] HESS, J. aafire(1) - Linux man page. Disponível em:

http://linux.die.net/man/1/aafire>. Acesso em: 03 out. 2008.

[52] DAVIDSON, J. et al. Fundamentos de VoIP. 2. ed. Porto Alegre: Bookman,

2008.

[53] BIGIO, D. Outsourcing de telefonia IP para empresas de médio e grande

porte. 05 jul. 2007. Disponível em: <

http://www.ipnews.com.br/>. Acesso em: 21 out.

2008.

[54] SCHULZRINNE, H.; CASNER, S.; FREDERICK, R.; JACOBSON, V. RTP: a

transport protocol for real-time applications – RFC 1889. Jan. 1996. Disponível em:

http://www.ietf.org/rfc/rfc1889.txt>. Acesso em 12 out. 2008.

[55] CUNHA, I. T.; BARBAR, J. S. Esquemas de QoS para balanceamento de

chamadas em servidores VoIP. In: 1º Workshop de dissertações do

PPGCC/FACOM/UFU. Uberlândia, 29-30 nov. 2007.

[56] COUNTERPATH CORPORATION. X-Lite. Disponível em:

http://www.counterpath.net>. Acesso em: 23 out. 2007.

[57] CISNEIROS, H. Programando em shell-script. Disponível em:

<http://www.devin.com.br/shell_script/>. Acesso em 04 abr. 2008.

169

[58] ASHIDANI, P. J.; BARBAR, J. S.; CUNHA, I. T.; FAINA, L. F.; SOUZA, M. R.

Proposta de framework para autenticação de remetente. In: THE THIRD

INTERNATIONAL CONFERENCE OF FORENSIC COMPUTER SCIENCE.

Proceedings… Rio de Janeiro: ABEAT, vol. 3. p. 112-116, 2008.

[59] CUNHA, I. T.; BARBAR, J. S.; FAINA, L. F.; MENDES, F. B. C.; ASHIDANI,

P. J. Balanceamento de chamadas VoIP transcodificadas. In: 7TH INTERNATIONAL

INFORMATION AND TELECOMMUNICATION TECHNOLOGIES SYMPOSIUM.

Proceedings… Foz do Iguaçu, 2008.

[60] SLACKWARE LINUX. The slackware linux project. Disponível em:

http://www.slackware.com/>. Acesso em 02 fev. 2008.

[61] SILVA, C. N.; Ramos, L. B. Análise ergonômica de um ambiente de comunicação

via WEB. 1999. 167 f. Trabalho de Conclusão de Curso (Graduação) – Centro

Tecnológico, Universidade Federal de Santa Catarina, Florianópolis, 1999.

[62] VIANNA, B. A.; MOURA, N. T.; ALBUQUERQUE, C. V. N.; Rebello, V. E. F.;

BOERES, C. adaMOS: MOS-adaptive VoIP sources. In: 12TH BRAZILIAN

SYMPOSIUM ON MULTIMEDIA AND THE WEB (WebMedia'06 – Natal, Rio

Grande do Norte, Brazil, 19-22 nov. 2006). Proceedings… ACM, New York, NY, vol.

192, p. 223-232, 2006.

[63] OLCHIK, A. Segurança em voz sobre IP. Disponível em:

http://www.teleco.com.br/>. Acesso em 28 nov. 2008.

[64] THORNE, D. J. 2001. VoIP - the access dimension. BT Technology Journal.

Kluwer Academic Publishers Hingham, MA, USA, vol. 19, n. 2, p. 33-43, Apr. 2001.

[65] SCHWARZ, B. 2004. Asterisk open-source PBX system. Linux Journal.

Specialized Systems Consultants, Inc. Seattle, WA, USA. vol. 2004, n. 118, p. 6, Feb.

2004.

[66] TURNER, J. 2006. Creating a home PBX using asterisk and digium. Linux

Journal. Specialized Systems Consultants, Inc. Seattle, WA, USA. vol. 2006, n. 141, p.

1. Jan. 2006.

170

[67] CERT.br. Cartilha de segurança para internet, versão 3.1– São Paulo: Comitê

Gestor da Internet no Brasil, 2006. Disponível em: <

http://cartilha.cert.br/>. Acesso em:

23 dez. 2008.

[68] QADEER, M. A.; IMRAN, A. Asterisk voice exchange: an alternative to

conventional EPBX. In: INTERNATIONAL CONFERENCE ON COMPUTER AND

ELECTRICAL ENGINEERING (ICCEE 2008). Proceedings… IEEE Computer

Society Washington, DC, USA, vol., n., p. 652-656, 20-22 Dec. 2008.

[69] CHAVA, K. S.; HOW, J. Integration of open source and enterprise IP PBXs. In:

3RD INTERNATIONAL CONFERENCE ON TESTBEDS AND RESEARCH

INFRASTRUCTURE FOR THE DEVELOPMENT OF NETWORKS AND

COMMUNITIES (TridentCom 2007). Proceedings… vol., n., p. 1-6, 21-23 May 2007.

[70] ALAM, M. Z.; BOSE, S.; RAHMAN, M. M.; AL-MUMIN, M. A. Small office

PBX using voice over internet protocol (VOIP). In: THE 9TH INTERNATIONAL

CONFERENCE ON ADVANCED COMMUNICATION TECHNOLOGY.

Proceedings… vol.3, n., p. 1618-1622, 12-14 Feb. 2007.

[71] 3CX. O que significam os termos FXS e FXO?. Disponível em:

http://www.3cx.com.br/

>. Acesso em 29 out. 2008.

[72] LINDQVIST, J.; KOMU, M. Cure for spam over internet telephony. In: 4TH IEEE

CONSUMER COMMUNICATIONS AND NETWORKING CONFERENCE (CCNC

2007). Proceedings… vol., n., p. 896-900, Jan. 2007.

[73] DRYBURGH, L.; HEWETT, J. Signaling system No. 7 (Ss7/C7): protocol,

architecture, and applications. Cisco Press, 2003.

[74] FESSI, A.; NIEDERMAYER, H.; KINKELIN, H.; CARLE, G. A cooperative SIP

infrastructure for highly reliable telecommunication services. In: 1ST

INTERNATIONAL CONFERENCE ON PRINCIPLES, SYSTEMS AND

APPLICATIONS OF IP TELECOMMUNICATIONS (IPTComm'07 – New York City,

New York, 19-20 July 2007). Proceedings… ACM, New York, NY, p. 29-38, 2007.

[75] GOODE, B. Voice over internet protocol (VoIP). In: IEEE. Proceedings… vol. 90,

n. 9, p. 1495-1517, Sep. 2002.

171

[76] MARTIN, M. V.; HUNG, P. C. K. Towards a security policy for VoIP

applications. In: CANADIAN CONFERENCE ON ELECTRICAL AND COMPUTER

ENGINEERING. Proceedings… vol., n., p. 65-68, 1-4 May 2005.

[77] AHMED, M.; MANSOR, A. M. CPU dimensioning on performance of Asterisk

VoIP PBX. In: 11TH COMMUNICATIONS AND NETWORKING SIMULATION

SYMPOSIUM (CNS'08 – Ottawa, Canada, 14-17 April 2008). Proceedings… ACM,

New York, NY, p. 139-146, 2008.

[78] NETWORK WORLD. Conheça as 14 maiores vulnerabilidades do VoIP.

Disponível em: <

http://www.computerworld.com.br/>. Acesso em: 15 dez. 2008.

[79] MEGGELEN, J. V.; SMITH, J.; MADSEN, L. Asterisk: the future of telephony.

2. ed. USA: O'Reilly Media, Inc. 2007.

[80] SPENCER, M.; ALLISON, M.; RHODES, C. The asterisk handbook version 2.

Digium, Inc. 2003.

[81] GONÇALVES, F. E. A. Asterisk PBX – guia de configuração. 3. ed.

Florianópolis: V. Office, 2005.

[82] PINHÃO, C. M. B. Estratégias de otimização da interface Abis em redes de

telefonia celular GSM. 2006. 119 f.. Dissertação (Mestrado) – Programa de Engenharia

Elétrica, Universidade Federal do Rio de Janeiro, Rio de Janeiro, 2006.

[83] YATE. Yet another telephony engine. Disponível em: <

http://www.yate.null.ro>.

Acesso em: 03 jan. 2009.

[84] FreeSWITCH. Communication consolidation. Disponível em:

http://www.freeswitch.org/>. Acesso em: 03 jan. 2009.

[85] SEMS. The SIP express media server. Disponível em:

http://www.iptel.org/sems/>. Acesso em: 03 jan. 2009.

[86] LINKSYS BY CISCO. Disponível em: <

http://www.linksys.com/>. Acesso em: 28

nov. 2008.

172

[87] CISCO SYSTEMS, INC. Disponível em: <

http://www.cisco.com/>. Acesso em: 11

nov. 2008.

[88] KHASNABISH, B. Implementing voice over IP. 1. ed. New York, NY, USA:

John Wiley & Sons, Inc., 2003.

[89] DIGIUM. The asterisk company. Disponível em: <

http://www.digium.com/>.

Acesso em 12 nov. 2008.

[90] CAMPOS, A. S. Telefonia: a convergência de voz em dados. Disponível em:

http://www.teleco.com.br/>. Acesso em: 23 dez. 2008.

[91] THERNOS, P.; TAKANEN, A. Securing VoIP networks: threats, vulnerabilities,

and countermeasures. Addison-Wesley Professional, 2008.

[92] RAMOS, J. R. S. Métodos de codificação de voz. 09 jan. 2006. Disponível em:

http://www.wirelessbrasil.org/

>. Acesso em: 19 dez. 2008.

[93] LAMAS, R. M. L. Avaliação de codificadores de voz em ambiente VoIP. 2005.

84 f. Trabalho de Conclusão de Curso (Graduação) – Departamento de Eletrônica e

Computação, Universidade Federal do Rio de Janeiro, Rio de Janeiro, 2005.

[94] TAFNER, M. A., Reconhecimento de Palavras Faladas Isoladas usando Redes

Neurais Artificiais. 1996. 102 f. Dissertação (Mestrado) – Programa de Pós-Graduação

em Engenharia de Produção, Universidade Federal de Santa Catarina, Florianópolis,

1996.

[95] RUSCHEL, O. T. Princípios da comunicação digital. 1. ed. Porto Alegre:

EDIPUCRS, 1996.

[96] LAMARE, R. C. CELP coder for speech signals of brazilian portuguese. 1999.

62 f. Trabalho de Conclusão de Curso (Graduação) – Departamento de Eletrônica e

Computação, Universidade Federal do Rio de Janeiro, Rio de Janeiro, 1999.

173

[97] SILVA, T. F. Técnicas de codificação de sinais de fala. 2006. 69 f. Trabalho de

Conclusão de Curso (Graduação) – Departamento de Ciência da Computação,

Universidade Estadual de Londrina, Londrina, 2006.

[98] MENDONÇA, F. D. SNMP: estrutura, protocolo e aplicações. 1998. Disponível

em: <

http://www.gta.ufrj.br/>. Acesso em: 10 jan. 2009.

[99] BREIT, L. SNMP overhead and performance impact. 03 fev. 2003. Disponível

em: <http://ietfreport.isoc.org/>. Acesso em: 10 jan. 2009.

[100] ALENCAR, V. F. S. Atributos e domínios de interpolação eficientes em

reconhecimento de voz distribuído. 2005. 114 f. Dissertação (Mestrado) –

Departamento de Engenharia Elétrica, Pontifícia Universidade Católica do Rio de

Janeiro, Rio de Janeiro, 2005.

[101] ANTAS, R. B. Z.; FERNANDES, N. C.; TAVEIRA D. M.; CAMPISTA, M. E.

M.; COSTA, L. H. M. K.; DUARTE, O. C. M. B. Análise da qualidade de voz em uma

rede ad hoc comunitária. In: XI WORKSHOP DE GERÊNCIA E OPERAÇÃO DE

REDES E SERVIÇOS (WGRS'2006, 24º SBRC). Proceedings... Curitiba, 2006.

[102] SANTOS FILHO, F. H. C. Implementação de um sistema de iniciação de

sessão multimídia para a plataforma Linux. 2005. 101 f. Dissertação (Mestrado) –

Faculdade de Engenharia Elétrica e de Computação, Universidade Estadual de

Campinas, Campinas, 2005.

[103] SCHUDEL, G.; SMITH, D. Router security strategies: securing IP network

traffic planes (networking technology: security). 1. ed. Cisco Press, 2007.

[104] STALLINGS, W. SNMP, SNMPv2, and CMIP: the practical guide to network

management standards. 1. ed. USA: Addison-Wesley Publishing Company, Inc., 1993.

[105] TOREZAN, E. L. D. Implementação de funções avançadas em um gateway

VoIP. 2006. 56 f. Trabalho de Conclusão de Curso (Graduação) – Faculdade de

Engenharia de Telecomunicações, Universidade Regional de Blumenau, Blumenau,

2006.

[106] GITEL TELECOMUNICAÇÕES. PBX e PABX. Disponível em:

http://www.gitel.com.br/

>. Acesso em: 12 out. 2008.

174

[107] CARNEIRO, L. F.; JÚNIOR, N. A. Roteadores e segurança em redes. 22 dez.

1999. Disponível em: <

http://mesonpi.cat.cbpf.br/naj/>. Acesso em 17 dez. 2008.

[108] PICCININ, F. D. Q. Arquitetura OSI. 19 jan. 1999. Disponível em:

http://www-usr.inf.ufsm.br/~piccinin/>. Acesso em 04 dez. 2008.

[109] PINHEIRO, B. O. Voz sobre IP utilizando asterisk. 2005. 80 f. Trabalho de

Conclusão de Curso (Especialização) – Departamento de Ciência da Computação,

Universidade Federal de Lavras, Lavras, 2005.

[110] HANDLEY, M.; JACOBSON, V.; PERKINS, C. SDP: session description

protocol – RFC 4566. Jul. 2006. Disponível em: <

http://www.ietf.org/rfc/rfc4566.txt>.

Acesso em 29 out. 2008.

175

Anexo A - Código Fonte dos Arquivos

de Configuração

A.1 - openserctlrc

Nesta seção está disponível o código-fonte do arquivo de configuração

openserctlrc, utilizado no Módulo Servidor de Sessão.

# $Id: openserctlrc 4133 2008-05-08 10:39:51Z miconda $

# The OpenSER configuration file for the control tools.

# Here you can set variables used in the openserctl and openserdbctl

setup

# scripts. Per default all variables here are commented out, the

control tools

# will use their internal default values.

## your SIP domain

SIP_DOMAIN=200.131.189.90

## database type: MYSQL, PGSQL, DB_BERKELEY, or DBTEXT, by default

none is loaded

# If you want to setup a database with openserdbctl, you must at least

specify

# this parameter.

DBENGINE=MYSQL

## database host

DBHOST=localhost

## database name

DBNAME=openser

# database path used by dbtext or db_berkeley

# DB_PATH="/usr/local/etc/openser/dbtext"

## database read/write user

176

DBRWUSER=openser

## password for database read/write user

DBRWPW="openserrw"

## database read only user

DBROUSER=openserro

## password for database read only user

DBROPW=openserro

## database super user

DBROOTUSER="root"

# user name column

# USERCOL="username"

# SQL definitions

# If you change this definitions here, then you must change them

# in db/schema/entities.xml too.

# FIXME

# FOREVER="2020-05-28 21:32:15"

# DEFAULT_ALIASES_EXPIRES=$FOREVER

# DEFAULT_Q="1.0"

# DEFAULT_CALLID="Default-Call-ID"

# DEFAULT_CSEQ="13"

# DEFAULT_LOCATION_EXPIRES=$FOREVER

# Program to calculate a message-digest fingerprint

# MD5="md5sum"

# awk tool

# AWK="awk"

# grep tool

# GREP="egrep"

# sed tool

# SED="sed"

# Describe what additional tables to install. Valid values for the

variables

# below are yes/no/ask. With ask (default) it will interactively ask

the user

# for an answer, while yes/no allow for automated, unassisted

installs.

# If to install tables for the modules in the EXTRA_MODULES variable.

# INSTALL_EXTRA_TABLES=ask

# If to install presence related tables.

# INSTALL_PRESENCE_TABLES=ask

# If to install SERWEB related tables.

177

# When you don't know what purpose this tables have, don't change

this.

# If you choose to install this tables, you must also activate the

HAS_SERWEB

# variable, otherwise some setup script actions will not work.

# INSTALL_SERWEB_TABLES=ask

# Define what module tables should be installed.

# If you use the postgres database and want to change the installed

tables, then you

# must also adjust the STANDARD_TABLES or EXTRA_TABLES variable

accordingly in the

# openserdbctl.base script.

# openser standard modules

# STANDARD_MODULES="standard acc lcr domain group permissions

registrar usrloc msilo

# alias_db uri_db speeddial avpops auth_db pdt

dialog dispatcher"

# openser extra modules

# EXTRA_MODULES="imc cpl siptrace domainpolicy carrierroute"

## type of aliases used: DB - database aliases; UL - usrloc aliases

## - default: none

ALIASES_TYPE="DB"

## control engine: FIFO or UNIXSOCK

## - default FIFO

CTLENGINE="FIFO"

## path to FIFO file

#OSER_FIFO="FIFO" comentei este aqui

OSER_FIFO="/tmp/openser_fifo"

## check ACL names; default on (1); off (0)

VERIFY_ACL=1

## ACL names - if VERIFY_ACL is set, only the ACL names from below

list

## are accepted

ACL_GROUPS="local ld int voicemail free-pstn"

## presence of serweb tables - default "no"

# HAS_SERWEB="yes"

## verbose - debug purposes - default '0'

VERBOSE=1

## do (1) or don't (0) store plaintext passwords

## in the subscriber table - default '1'

# STORE_PLAINTEXT_PW=0

## OPENSER START Options

## PID file path - default is: /var/run/openser.pid

# PID_FILE=/var/run/openser.pid

178

## Extra start options - default is: not set

# example: start openser with 64MB share memory: STARTOPTIONS="-m 64"

# STARTOPTIONS=

A.2 - openser.cfg

Neste tópico está disponível o código-fonte do arquivo de configuração

openser.cfg, utilizado no Módulo Servidor de Sessão.

# http://www.kamailio.net/dokuwiki/doku.php/pseudovariables:1.3.x

# $Id: openser.cfg 4083 2008-04-24 19:26:11Z miconda $

# OpenSER basic configuration script

# by Anca Vamanu <anca@voice-system.ro>

# Please refer to the Core CookBook at

http://www.openser.org/dokuwiki/doku.php

# for a explanation of possible statements, functions and parameters.

####### Global Parameters #########

#debug=3 comentei aqui

debug=9

log_stderror=no

log_facility=LOG_LOCAL0

fork=yes

children=4

/* uncomment the following lines to enable debugging */

#debug=6

#fork=no

#log_stderror=yes

/* uncomment the next line to disable TCP (default on) */

#disable_tcp=yes

/* uncomment the next line to enable the auto temporary blacklisting

not available destinations (default disabled) */

#disable_dns_blacklist=no

/* uncomment the next line to enable IPv6 lookup after IPv4 dns

lookup failures (default disabled) */

#dns_try_ipv6=yes

/* uncomment the next line to disable the auto discovery of local

aliases

based on revers DNS on IPs (default on) */

179

#auto_aliases=no

/* uncomment the following lines to enable TLS support (default off)

#disable_tls = no

#listen = tls:your_IP:5061

#tls_verify_server = 1

#tls_verify_client = 1

#tls_require_client_certificate = 0

#tls_method = TLSv1

#tls_certificate = "/usr/local/etc/openser/tls/user/user-cert.pem"

#tls_private_key = "/usr/local/etc/openser/tls/user/user-privkey.pem"

#tls_ca_list = "/usr/local/etc/openser/tls/user/user-calist.pem"

port=5060

/* uncomment and configure the following line if you want openser to

bind on a specific interface/port/proto (default bind on all

available) */

#listen=udp:192.168.1.2:5060

####### Modules Section ########

#set module path

mpath="/usr/local/lib/openser/modules/"

/* uncomment next line for MySQL DB support */

loadmodule "mysql.so"

loadmodule "sl.so"

loadmodule "tm.so"

loadmodule "rr.so"

loadmodule "maxfwd.so"

loadmodule "usrloc.so"

loadmodule "registrar.so"

loadmodule "textops.so"

loadmodule "mi_fifo.so"

loadmodule "uri_db.so"

loadmodule "uri.so"

loadmodule "xlog.so"

loadmodule "acc.so"

#módulo habilitado para executar funções externas

loadmodule "exec.so"

/* uncomment next lines for MySQL based authentication support

NOTE: a DB (like mysql) module must be also loaded */

loadmodule "auth.so"

loadmodule "auth_db.so"

/* uncomment next line for aliases support

NOTE: a DB (like mysql) module must be also loaded */

#loadmodule "alias_db.so"

/* uncomment next line for multi-domain support

NOTE: a DB (like mysql) module must be also loaded

NOTE: be sure and enable multi-domain support in all used modules

(see "multi-module params" section ) */

#loadmodule "domain.so"

/* uncomment the next two lines for presence server support

NOTE: a DB (like mysql) module must be also loaded */

180

#loadmodule "presence.so"

#loadmodule "presence_xml.so"

# ----------------- setting module-specific parameters ---------------

# ----- mi_fifo params -----

modparam("mi_fifo", "fifo_name", "/tmp/openser_fifo")

#modparam("mi_fifo", "fifo_name", "FIFO")

# ----- rr params -----

# add value to ;lr param to cope with most of the UAs

modparam("rr", "enable_full_lr", 1)

# do not append from tag to the RR (no need for this script)

modparam("rr", "append_fromtag", 0)

# ----- rr params -----

modparam("registrar", "method_filtering", 1)

/* uncomment the next line to disable parallel forking via location */

# modparam("registrar", "append_branches", 0)

/* uncomment the next line not to allow more than 10 contacts per AOR

#modparam("registrar", "max_contacts", 10)

# ----- uri_db params -----

/* by default we disable the DB support in the module as we do not

need it

in this configuration */

modparam("uri_db", "use_uri_table", 0)

modparam("uri_db", "db_url", "")

# ----- acc params -----

/* what sepcial events should be accounted ? */

modparam("acc", "early_media", 1)

modparam("acc", "report_ack", 1)

modparam("acc", "report_cancels", 1)

/* by default ww do not adjust the direct of the sequential requests.

if you enable this parameter, be sure the enable "append_fromtag"

in "rr" module */

modparam("acc", "detect_direction", 0)

/* account triggers (flags) */

modparam("acc", "failed_transaction_flag", 3)

modparam("acc", "log_flag", 1)

modparam("acc", "log_missed_flag", 2)

/* uncomment the following lines to enable DB accounting also */

modparam("acc", "db_flag", 1)

modparam("acc", "db_missed_flag", 2)

# ----- usrloc params -----

#modparam("usrloc", "db_mode", 0)

/* uncomment the following lines if you want to enable DB persistency

for location entries */

modparam("usrloc", "db_mode", 2)

#modparam("usrloc", "db_url",

# "mysql://openser:openserrw@localhost/openser")

# ----- auth_db params -----

181

/* uncomment the following lines if you want to enable the DB based

authentication */

modparam("auth_db", "calculate_ha1", yes)

modparam("auth_db", "password_column", "password")

#modparam("auth_db", "db_url",

# "mysql://openser:openserrw@localhost/openser")

#modparam("auth_db", "load_credentials", "")

# ----- alias_db params -----

/* uncomment the following lines if you want to enable the DB based

aliases */

#modparam("alias_db", "db_url",

# "mysql://openser:openserrw@localhost/openser")

# ----- domain params -----

/* uncomment the following lines to enable multi-domain detection

support */

#modparam("domain", "db_url",

# "mysql://openser:openserrw@localhost/openser")

#modparam("domain", "db_mode", 1) # Use caching

# ----- multi-module params -----

/* uncomment the following line if you want to enable multi-domain

support

in the modules (dafault off) */

#modparam("alias_db|auth_db|usrloc|uri_db", "use_domain", 1)

# ----- presence params -----

/* uncomment the following lines if you want to enable presence */

#modparam("presence|presence_xml", "db_url",

# "mysql://openser:openserrw@localhost/openser")

#modparam("presence_xml", "force_active", 1)

#modparam("presence", "server_address", "sip:192.168.1.2:5060")

# ----- exec parametros ----- Italo

modparam("exec", "setvars", 1)

####### Routing Logic ########

# main request routing logic

route{

# xlog("L_INFO","funciona ?");

if (!mf_process_maxfwd_header("10")) {

sl_send_reply("483","Too Many Hops");

exit;

}

if (has_totag()) {

# sequential request withing a dialog should

# take the path determined by record-routing

if (loose_route()) {

if (is_method("BYE")) {

setflag(1); # do accouting ...

setflag(3); # ... even if the transaction fails

}

route(1);

182

} else {

/* uncomment the following lines if you want to

enable presence */

##if (is_method("SUBSCRIBE") && $rd ==

"your.server.ip.address") {

## # in-dialog subscribe requests

## route(2);

## exit;

##}

if ( is_method("ACK") ) {

if ( t_check_trans() ) {

# non loose-route, but stateful ACK; must

be an ACK after a 487 or e.g. 404 from upstream server

t_relay();

exit;

} else {

# ACK without matching transaction ...

ignore and discard.\n");

exit;

}

sl_send_reply("404","Not here");

}

exit;

}

#initial requests

# CANCEL processing

if (is_method("CANCEL"))

{

if (t_check_trans())

t_relay();

exit;

}

t_check_trans();

# authenticate if from local subscriber (uncomment to enable

auth)

##if (!(method=="REGISTER") && from_uri==myself)

##{

## if (!proxy_authorize("", "subscriber")) {

## proxy_challenge("", "0");

## exit;

## }

## if (!check_from()) {

## sl_send_reply("403","Forbidden auth ID");

## exit;

## }

## consume_credentials();

## # caller authenticated

##}

# record routing

if (!is_method("REGISTER|MESSAGE"))

record_route();

183

# account only INVITEs

if (is_method("INVITE")) {

setflag(1); # do accouting

}

if (!uri==myself)

/* replace with following line if multi-domain support is used

##if (!is_uri_host_local())

{

append_hf("P-hint: outbound\r\n");

# if you have some interdomain connections via TLS

##if($rd=="tls_domain1.net") {

## t_relay("tls:domain1.net");

## exit;

##} else if($rd=="tls_domain2.net") {

## t_relay("tls:domain2.net");

## exit;

##}

route(1);

}

# requests for my domain

/* uncomment this if you want to enable presence server

and comment the next 'if' block

NOTE: uncomment also the definition of route[2] from below

##if( is_method("PUBLISH|SUBSCRIBE"))

## route(2);

if (is_method("PUBLISH"))

{

sl_send_reply("503", "Service Unavailable");

exit;

}

if (is_method("REGISTER"))

{

# authenticate the REGISTER requests (uncomment to enable

auth)

if (!www_authorize("200.131.189.90", "subscriber"))

{

www_challenge("200.131.189.90", "0");

exit;

}

##if (!check_to())

##{

## sl_send_reply("403","Forbidden auth ID");

## exit;

##}

if (!save("location"))

sl_reply_error();

rewritehostport("200.131.189.85");

184

append_branch();

rewritehostport("200.131.189.86");

t_relay();

exit;

}

if ($rU==NULL) {

# request with no Username in RURI

sl_send_reply("484","Address Incomplete");

exit;

}

# apply DB based aliases (uncomment to enable)

##alias_db_lookup("dbaliases");

if (!lookup("location")) {

switch ($retcode) {

case -1:

case -3:

t_newtran();

t_reply("404", "Not Found");

exit;

case -2:

sl_send_reply("405", "Method Not Allowed");

exit;

}

# when routing via usrloc, log the missed calls also

setflag(2);

route(1);

}

route[1] {

xlog("L_INFO","passamos pelo route[1]");

# for INVITEs enable some additional helper routes

if (is_method("INVITE")) {

t_on_branch("2");

t_on_reply("2");

t_on_failure("1");

}

t_on_failure("1");

if (!t_relay()) {

sl_reply_error();

};

exit;

}

# Presence route

/* uncomment the whole following route for enabling presence

NOTE: do not forget to enable the call of this route from the main

route */

##route[2]

185

##{

## if (!t_newtran())

## {

## sl_reply_error();

## exit;

## };

## if(is_method("PUBLISH"))

## {

## handle_publish();

## t_release();

## }

## else

## if( is_method("SUBSCRIBE"))

## {

## handle_subscribe();

## t_release();

## }

## exit;

##}

branch_route[2] {

xlog("new branch at $ru\n");

}

onreply_route[2] {

xlog("incoming reply\n");

}

failure_route[1] {

xlog("L_INFO","entramos no failure route - itc");

if (t_was_cancelled()) {

exit;

}

# uncomment the following lines if you want to block client

# redirect based on 3xx replies.

##if (t_check_status("3[0-9][0-9]")) {

##t_reply("404","Not found");

## exit;

##}

# uncomment the following lines if you want to redirect the

failed

# calls to a different new destination

##if (t_check_status("486|408")) {

## sethostport("192.168.2.100:5060");

## append_branch();

## # do not set the missed call flag again

## t_relay();

##}

if (t_check_status("488")) {

186

exec_avp("/root/Desktop/modulobalanceador/Sub-

móduloIndicadordeMG", "$avp(s:pub_ip)");

pv_printf("$var(my_ip)", "$avp(s:pub_ip)");

switch($var(my_ip))

{

case "200.131.189.86":

log("vai para o Asterisk 2\n");

rewritehostport("200.131.189.86:5060");

append_branch();

t_relay();

break;

case "200.131.189.85":

log("vai para o Asterisk 1\n");

rewritehostport("200.131.189.85:5060");

append_branch();

t_relay();

break;

default:

log("-- Nada foi executado no switch --\n");

}

A.3 - snmpd.conf

Esta seção apresenta o código-fonte do arquivo de configuração snmpd.conf,

utilizado nos Media Gateways.

######################################################################

#####

# snmpd.conf

# - created by the snmpconf configuration program

######################################################################

#####

# SECTION: System Information Setup

# This section defines some of the information reported in

# the "system" mib group in the mibII tree.

# syslocation: The [typically physical] location of the system.

# Note that setting this value here means that when trying to

# perform an snmp SET operation to the sysLocation.0 variable will

make

# the agent return the "notWritable" error code. IE, including

# this token in the snmpd.conf file will disable write access to

# the variable.

187

# arguments: location_string

syslocation LARC

# syscontact: The contact information for the administrator

# Note that setting this value here means that when trying to

# perform an snmp SET operation to the sysContact.0 variable will

make

# the agent return the "notWritable" error code. IE, including

# this token in the snmpd.conf file will disable write access to

# the variable.

# arguments: contact_string

syscontact italo.tiago

# sysservices: The proper value for the sysServices object.

# arguments: sysservices_number

sysservices 0

######################################################################

#####

# SECTION: Access Control Setup

# This section defines who is allowed to talk to your running

# snmp agent.

# rocommunity: a SNMPv1/SNMPv2c read-only access community name

# arguments: community [default|hostname|network/bits] [oid]

rocommunity public

188

Anexo B - Logs das Chamadas

Realizadas nos Testes

B.1 - Teste 1, Participantes com Idênticos Codecs

São dispostos nesta seção os logs das chamadas realizadas no “Teste 1,

participantes com idênticos codecs”.

1ª chamada: originária do Participante B para o Participante A,

com início às 11:02 e término às 11:03.

Apr 24 11:02:04 teta /usr/local/sbin/openser[4765]: ACC: transaction

answered:

timestamp=1240581724;method=INVITE;from_tag=f9713e05;to_tag=d67ed207;c

all_id=MGRhMzUwN2VhOWI4YThkMzdlOTgzODNmOWFkNWI0MzY.;code=200;reason=OK

Apr 24 11:02:04 teta /usr/local/sbin/openser[4771]: ACC: request

acknowledged:

timestamp=1240581724;method=ACK;from_tag=f9713e05;to_tag=d67ed207;call

_id=MGRhMzUwN2VhOWI4YThkMzdlOTgzODNmOWFkNWI0MzY.;code=200;reason=OK

Apr 24 11:03:12 teta /usr/local/sbin/openser[4771]: ACC: transaction

answered:

timestamp=1240581792;method=BYE;from_tag=d67ed207;to_tag=f9713e05;call

_id=MGRhMzUwN2VhOWI4YThkMzdlOTgzODNmOWFkNWI0MzY.;code=200;reason=OK

2ª chamada: originária do Participante A para o Participante B,

com início às 11:04 e término às 11:05.

Apr 24 11:04:18 teta /usr/local/sbin/openser[4766]: ACC: transaction

answered:

timestamp=1240581858;method=INVITE;from_tag=ad247e5e;to_tag=dc256f5e;c

all_id=ZWZmYWIwYjM1ZDgzZmI5NDM3ZDJkNjc4NzA5NjE1YzM.;code=200;reason=OK

Apr 24 11:04:18 teta /usr/local/sbin/openser[4771]: ACC: request

acknowledged:

timestamp=1240581858;method=ACK;from_tag=ad247e5e;to_tag=dc256f5e;call

_id=ZWZmYWIwYjM1ZDgzZmI5NDM3ZDJkNjc4NzA5NjE1YzM.;code=200;reason=OK

189

Apr 24 11:05:30 teta /usr/local/sbin/openser[4774]: ACC: transaction

answered:

timestamp=1240581930;method=BYE;from_tag=ad247e5e;to_tag=dc256f5e;call

_id=ZWZmYWIwYjM1ZDgzZmI5NDM3ZDJkNjc4NzA5NjE1YzM.;code=200;reason=OK

3ª chamada: originária do Participante A para o Participante B,

com início às 11:06 e término às 11:08.

Apr 24 11:06:23 teta /usr/local/sbin/openser[4765]: ACC: transaction

answered:

timestamp=1240581983;method=INVITE;from_tag=ee4edd02;to_tag=2148f536;c

all_id=YWVjYmQ5NjE0ZTM5MTU1ZTVmY2NjYjQ5YzBmNWE5Njc.;code=200;reason=OK

Apr 24 11:06:23 teta /usr/local/sbin/openser[4766]: ACC: request

acknowledged:

timestamp=1240581983;method=ACK;from_tag=ee4edd02;to_tag=2148f536;call

_id=YWVjYmQ5NjE0ZTM5MTU1ZTVmY2NjYjQ5YzBmNWE5Njc.;code=200;reason=OK

Apr 24 11:08:06 teta /usr/local/sbin/openser[4771]: ACC: transaction

answered:

timestamp=1240582086;method=BYE;from_tag=ee4edd02;to_tag=2148f536;call

_id=YWVjYmQ5NjE0ZTM5MTU1ZTVmY2NjYjQ5YzBmNWE5Njc.;code=200;reason=OK

4ª chamada: originária do Participante B para o Participante A,

com início às 11:09 e término às 11:10.

Apr 24 11:09:13 teta /usr/local/sbin/openser[4765]: ACC: transaction

answered:

timestamp=1240582153;method=INVITE;from_tag=f71a1e3d;to_tag=3e0ef04d;c

all_id=N2YyMGM4ODMyYWU1NDEyNWEyMTcxZGMxZWZjNmQ0MmI.;code=200;reason=OK

Apr 24 11:09:13 teta /usr/local/sbin/openser[4766]: ACC: request

acknowledged:

timestamp=1240582153;method=ACK;from_tag=f71a1e3d;to_tag=3e0ef04d;call

_id=N2YyMGM4ODMyYWU1NDEyNWEyMTcxZGMxZWZjNmQ0MmI.;code=200;reason=OK

Apr 24 11:10:33 teta /usr/local/sbin/openser[4774]: ACC: transaction

answered:

timestamp=1240582233;method=BYE;from_tag=3e0ef04d;to_tag=f71a1e3d;call

_id=N2YyMGM4ODMyYWU1NDEyNWEyMTcxZGMxZWZjNmQ0MmI.;code=200;reason=OK

5ª chamada: originária do Participante A para o Participante B,

com início às 11:11 e término às 11:13.

Apr 24 11:11:21 teta /usr/local/sbin/openser[4774]: ACC: transaction

answered:

timestamp=1240582281;method=INVITE;from_tag=cb2c4075;to_tag=8256f91e;c

all_id=ZTVlOWM3MDI1NWFhZDk3NWM3OThiOGJlMGNlYzIyNTI.;code=200;reason=OK

Apr 24 11:11:21 teta /usr/local/sbin/openser[4771]: ACC: request

acknowledged:

timestamp=1240582281;method=ACK;from_tag=cb2c4075;to_tag=8256f91e;call

_id=ZTVlOWM3MDI1NWFhZDk3NWM3OThiOGJlMGNlYzIyNTI.;code=200;reason=OK

Apr 24 11:13:11 teta /usr/local/sbin/openser[4771]: ACC: transaction

answered:

190

timestamp=1240582391;method=BYE;from_tag=cb2c4075;to_tag=8256f91e;call

_id=ZTVlOWM3MDI1NWFhZDk3NWM3OThiOGJlMGNlYzIyNTI.;code=200;reason=OK

B.2 - Teste 2, Participantes com Codecs Distintos

A seguir estão disponíveis os logs das chamadas realizadas no “Teste 2,

participantes com codecs distintos”.

1ª chamada: originária do Participante A para o Participante B,

com início às 11:24 e término às 11:25.

Apr 24 11:24:10 teta /usr/local/sbin/openser[4765]: ACC: call missed:

timestamp=1240583050;method=INVITE;from_tag=9b491f21;to_tag=800f800b;c

all_id=Mjc0MWM5YjQ3NmYyNDc3MzQ2YmM3ZGE2NDE3NmJjZjc.;code=488;reason=No

t Acceptable Here

Apr 24 11:24:10 teta /usr/local/sbin/openser[4765]: Chama o MBC

Apr 24 11:24:10 teta /usr/local/sbin/openser[4765]: MBC retornou o

endereço

Apr 24 11:24:10 teta /usr/local/sbin/openser[4765]: encaminha a

chamada para o MG: 200.131.189.85

Apr 24 11:24:10 teta /usr/local/sbin/openser[4765]: MG já foi acionado

Apr 24 11:24:17 teta /usr/local/sbin/openser[4766]: ACC: transaction

answered:

timestamp=1240583057;method=INVITE;from_tag=9b491f21;to_tag=as6f25600a

;call_id=Mjc0MWM5YjQ3NmYyNDc3MzQ2YmM3ZGE2NDE3NmJjZjc.;code=200;reason=

Apr 24 11:24:17 teta /usr/local/sbin/openser[4771]: ACC: request

acknowledged:

timestamp=1240583057;method=ACK;from_tag=9b491f21;to_tag=as6f25600a;ca

ll_id=Mjc0MWM5YjQ3NmYyNDc3MzQ2YmM3ZGE2NDE3NmJjZjc.;code=200;reason=OK

Apr 24 11:25:46 teta /usr/local/sbin/openser[4774]: ACC: transaction

answered:

timestamp=1240583146;method=BYE;from_tag=9b491f21;to_tag=as6f25600a;ca

ll_id=Mjc0MWM5YjQ3NmYyNDc3MzQ2YmM3ZGE2NDE3NmJjZjc.;code=200;reason=OK

2ª chamada: originária do Participante B para o Participante A,

com início às 11:27 e término às 11:28.

Apr 24 11:27:16 teta /usr/local/sbin/openser[4765]: ACC: call missed:

timestamp=1240583236;method=INVITE;from_tag=c8654846;to_tag=225b0e20;c

all_id=NmMzNzM5NDA2ZWUyNWRkZDQ1MmJkMzEwNzRiZjAzMDY.;code=488;reason=No

t Acceptable Here

Apr 24 11:27:16 teta /usr/local/sbin/openser[4765]: Chama o MBC

Apr 24 11:27:16 teta /usr/local/sbin/openser[4765]: MBC retornou o

endereço

Apr 24 11:27:16 teta /usr/local/sbin/openser[4765]: encaminha a

chamada para o MG: 200.131.189.85

191

Apr 24 11:27:16 teta /usr/local/sbin/openser[4765]: MG já foi acionado

Apr 24 11:27:31 teta /usr/local/sbin/openser[4771]: ACC: transaction

answered:

timestamp=1240583251;method=INVITE;from_tag=c8654846;to_tag=as5c0261d5

;call_id=NmMzNzM5NDA2ZWUyNWRkZDQ1MmJkMzEwNzRiZjAzMDY.;code=200;reason=

Apr 24 11:27:31 teta /usr/local/sbin/openser[4765]: ACC: request

acknowledged:

timestamp=1240583251;method=ACK;from_tag=c8654846;to_tag=as5c0261d5;ca

ll_id=NmMzNzM5NDA2ZWUyNWRkZDQ1MmJkMzEwNzRiZjAzMDY.;code=200;reason=OK

Apr 24 11:28:08 teta /usr/local/sbin/openser[4774]: ACC: transaction

answered:

timestamp=1240583288;method=BYE;from_tag=c8654846;to_tag=as5c0261d5;ca

ll_id=NmMzNzM5NDA2ZWUyNWRkZDQ1MmJkMzEwNzRiZjAzMDY.;code=200;reason=OK

3ª chamada: originária do Participante A para o Participante B,

com início às 11:29 e término às 11:30.

Apr 24 11:29:06 teta /usr/local/sbin/openser[4771]: ACC: call missed:

timestamp=1240583346;method=INVITE;from_tag=b2108d03;to_tag=2e674821;c

all_id=MzgxNjA0ZTg2Y2Y0MWI2YjNmOTM2MzI2MDM1YzE5N2E.;code=488;reason=No

t Acceptable Here

Apr 24 11:29:06 teta /usr/local/sbin/openser[4771]: Chama o MBC

Apr 24 11:29:06 teta /usr/local/sbin/openser[4771]: MBC retornou o

endereço

Apr 24 11:29:06 teta /usr/local/sbin/openser[4771]: encaminha a

chamada para o MG: 200.131.189.85

Apr 24 11:29:06 teta /usr/local/sbin/openser[4771]: MG já foi acionado

Apr 24 11:29:19 teta /usr/local/sbin/openser[4766]: ACC: transaction

answered:

timestamp=1240583359;method=INVITE;from_tag=b2108d03;to_tag=as0a358cf8

;call_id=MzgxNjA0ZTg2Y2Y0MWI2YjNmOTM2MzI2MDM1YzE5N2E.;code=200;reason=

Apr 24 11:29:19 teta /usr/local/sbin/openser[4765]: ACC: request

acknowledged:

timestamp=1240583359;method=ACK;from_tag=b2108d03;to_tag=as0a358cf8;ca

ll_id=MzgxNjA0ZTg2Y2Y0MWI2YjNmOTM2MzI2MDM1YzE5N2E.;code=200;reason=OK

Apr 24 11:30:40 teta /usr/local/sbin/openser[4766]: ACC: transaction

answered:

timestamp=1240583440;method=BYE;from_tag=b2108d03;to_tag=as0a358cf8;ca

ll_id=MzgxNjA0ZTg2Y2Y0MWI2YjNmOTM2MzI2MDM1YzE5N2E.;code=200;reason=OK

4ª chamada: originária do Participante B para o Participante A,

com início às 11:32 e término às 11:33.

Apr 24 11:32:08 teta /usr/local/sbin/openser[4771]: ACC: call missed:

timestamp=1240583528;method=INVITE;from_tag=bc7ee832;to_tag=f1749b2b;c

all_id=YmIyYThlNjcyZTYxODNkYThmNzRjNGI1NTMwNWI5NTE.;code=488;reason=No

t Acceptable Here

Apr 24 11:32:08 teta /usr/local/sbin/openser[4771]: Chama o MBC

Apr 24 11:32:08 teta /usr/local/sbin/openser[4771]: MBC retornou o

endereço

192

Apr 24 11:32:08 teta /usr/local/sbin/openser[4771]: encaminha a

chamada para o MG: 200.131.189.85

Apr 24 11:32:08 teta /usr/local/sbin/openser[4771]: MG já foi acionado

Apr 24 11:32:15 teta /usr/local/sbin/openser[4765]: ACC: transaction

answered:

timestamp=1240583535;method=INVITE;from_tag=bc7ee832;to_tag=as34ff2089

;call_id=YmIyYThlNjcyZTYxODNkYThmNzRjNGI1NTMwNWI5NTE.;code=200;reason=

Apr 24 11:32:15 teta /usr/local/sbin/openser[4766]: ACC: request

acknowledged:

timestamp=1240583535;method=ACK;from_tag=bc7ee832;to_tag=as34ff2089;ca

ll_id=YmIyYThlNjcyZTYxODNkYThmNzRjNGI1NTMwNWI5NTE.;code=200;reason=OK

Apr 24 11:33:09 teta /usr/local/sbin/openser[4766]: ACC: transaction

answered:

timestamp=1240583589;method=BYE;from_tag=as34ff2089;to_tag=bc7ee832;ca

ll_id=YmIyYThlNjcyZTYxODNkYThmNzRjNGI1NTMwNWI5NTE.;code=200;reason=OK

5ª chamada: originária do Participante A para o Participante B,

com início às 11:35 e término às 11:37.

Apr 24 11:35:47 teta /usr/local/sbin/openser[4771]: ACC: call missed:

timestamp=1240583747;method=INVITE;from_tag=474b8971;to_tag=7e2e3e23;c

all_id=N2VmMzFjMzNlODE5OWU3ODI3ZmFhNGNhN2U1MDU0ZjQ.;code=488;reason=No

t Acceptable Here

Apr 24 11:35:47 teta /usr/local/sbin/openser[4771]: Chama o MBC

Apr 24 11:35:47 teta /usr/local/sbin/openser[4771]: MBC retornou o

endereço

Apr 24 11:35:47 teta /usr/local/sbin/openser[4771]: encaminha a

chamada para o MG: 200.131.189.85

Apr 24 11:35:47 teta /usr/local/sbin/openser[4771]: MG já foi acionado

Apr 24 11:35:51 teta /usr/local/sbin/openser[4766]: ACC: transaction

answered:

timestamp=1240583751;method=INVITE;from_tag=474b8971;to_tag=as7c003a70

;call_id=N2VmMzFjMzNlODE5OWU3ODI3ZmFhNGNhN2U1MDU0ZjQ.;code=200;reason=

Apr 24 11:35:51 teta /usr/local/sbin/openser[4771]: ACC: request

acknowledged:

timestamp=1240583751;method=ACK;from_tag=474b8971;to_tag=as7c003a70;ca

ll_id=N2VmMzFjMzNlODE5OWU3ODI3ZmFhNGNhN2U1MDU0ZjQ.;code=200;reason=OK

Apr 24 11:37:30 teta /usr/local/sbin/openser[4771]: ACC: transaction

answered:

timestamp=1240583822;method=BYE;from_tag=474b8971;to_tag=as7c003a70;ca

ll_id=N2VmMzFjMzNlODE5OWU3ODI3ZmFhNGNhN2U1MDU0ZjQ.;code=200;reason=OK

B.3 - Teste 3, com Media Gateway Ativo e Inativo

São dispostos a seguir os logs das chamadas realizadas no “Teste 3, com Media

Gateway ativo e inativo”.

193

1ª chamada: originária do Participante B para o Participante A,

com início às 11:43 e término às 11:44.

Apr 24 11:43:28 teta /usr/local/sbin/openser[4774]: ACC: call missed:

timestamp=1240584208;method=INVITE;from_tag=b7253973;to_tag=e879267e;c

all_id=YTJlOTgzMTI3ZjdjYzdlOGNiNjhhZmM1MDI2ZTg1ZGE.;code=488;reason=No

t Acceptable Here

Apr 24 11:43:28 teta /usr/local/sbin/openser[4774]: Chama o MBC

Apr 24 11:43:28 teta /usr/local/sbin/openser[4774]: MBC retornou o

endereço

Apr 24 11:43:28 teta /usr/local/sbin/openser[4774]: encaminha a

chamada para o MG: 200.131.189.86

Apr 24 11:43:28 teta /usr/local/sbin/openser[4774]: MG já foi acionado

Apr 24 11:43:36 teta /usr/local/sbin/openser[4766]: ACC: transaction

answered:

timestamp=1240584216;method=INVITE;from_tag=b7253973;to_tag=as6b8cc1da

;call_id=YTJlOTgzMTI3ZjdjYzdlOGNiNjhhZmM1MDI2ZTg1ZGE.;code=200;reason=

Apr 24 11:43:36 teta /usr/local/sbin/openser[4774]: ACC: request

acknowledged:

timestamp=1240584217;method=ACK;from_tag=b7253973;to_tag=as6b8cc1da;ca

ll_id=YTJlOTgzMTI3ZjdjYzdlOGNiNjhhZmM1MDI2ZTg1ZGE.;code=200;reason=OK

Apr 24 11:44:43 teta /usr/local/sbin/openser[4774]: ACC: transaction

answered:

timestamp=1240584283;method=BYE;from_tag=as6b8cc1da;to_tag=b7253973;ca

ll_id=YTJlOTgzMTI3ZjdjYzdlOGNiNjhhZmM1MDI2ZTg1ZGE.;code=200;reason=OK

2ª chamada: originária do Participante A para o Participante B,

com início às 11:46 e término às 11:47.

Apr 24 11:46:06 teta /usr/local/sbin/openser[4774]: ACC: call missed:

timestamp=1240584366;method=INVITE;from_tag=6606c165;to_tag=e4704e05;c

all_id=Y2U0ZjNhNzg0NjVhNTliMWFjNTIzNTVlY2MxMWE1Yjg.;code=488;reason=No

t Acceptable Here

Apr 24 11:46:06 teta /usr/local/sbin/openser[4774]: Chama o MBC

Apr 24 11:46:07 teta /usr/local/sbin/openser[4774]: MBC retornou o

endereço

Apr 24 11:46:07 teta /usr/local/sbin/openser[4774]: encaminha a

chamada para o MG: 200.131.189.86

Apr 24 11:46:07 teta /usr/local/sbin/openser[4774]: MG já foi acionado

Apr 24 11:46:11 teta /usr/local/sbin/openser[4771]: ACC: transaction

answered:

timestamp=1240584371;method=INVITE;from_tag=6606c165;to_tag=as600b8b6a

;call_id=Y2U0ZjNhNzg0NjVhNTliMWFjNTIzNTVlY2MxMWE1Yjg.;code=200;reason=

Apr 24 11:46:11 teta /usr/local/sbin/openser[4765]: ACC: request

acknowledged:

timestamp=1240584371;method=ACK;from_tag=6606c165;to_tag=as600b8b6a;ca

ll_id=Y2U0ZjNhNzg0NjVhNTliMWFjNTIzNTVlY2MxMWE1Yjg.;code=200;reason=OK

Apr 24 11:47:14 teta /usr/local/sbin/openser[4771]: ACC: transaction

answered:

timestamp=1240584434;method=BYE;from_tag=6606c165;to_tag=as600b8b6a;ca

ll_id=Y2U0ZjNhNzg0NjVhNTliMWFjNTIzNTVlY2MxMWE1Yjg.;code=200;reason=OK

194

3ª chamada: originária do Participante B para o Participante A,

com início às 11:49 e término às 11:50.

Apr 24 11:49:10 teta /usr/local/sbin/openser[4774]: ACC: call missed:

timestamp=1240584550;method=INVITE;from_tag=2345761b;to_tag=5d2a226f;c

all_id=MWIzMDg1MWM2MDI0MWZiYzNkM2UzYjMwNGRkZmJlNmM.;code=488;reason=No

t Acceptable Here

Apr 24 11:49:10 teta /usr/local/sbin/openser[4774]: Chama o MBC

Apr 24 11:49:10 teta /usr/local/sbin/openser[4774]: MBC retornou o

endereço

Apr 24 11:49:10 teta /usr/local/sbin/openser[4774]: encaminha a

chamada para o MG: 200.131.189.86

Apr 24 11:49:10 teta /usr/local/sbin/openser[4774]: MG já foi acionado

Apr 24 11:49:15 teta /usr/local/sbin/openser[4765]: ACC: transaction

answered:

timestamp=1240584555;method=INVITE;from_tag=2345761b;to_tag=as5c4549d6

;call_id=MWIzMDg1MWM2MDI0MWZiYzNkM2UzYjMwNGRkZmJlNmM.;code=200;reason=

Apr 24 11:49:15 teta /usr/local/sbin/openser[4774]: ACC: request

acknowledged:

timestamp=1240584555;method=ACK;from_tag=2345761b;to_tag=as5c4549d6;ca

ll_id=MWIzMDg1MWM2MDI0MWZiYzNkM2UzYjMwNGRkZmJlNmM.;code=200;reason=OK

Apr 24 11:50:25 teta /usr/local/sbin/openser[4774]: ACC: transaction

answered:

timestamp=1240584625;method=BYE;from_tag=as5c4549d6;to_tag=2345761b;ca

ll_id=MWIzMDg1MWM2MDI0MWZiYzNkM2UzYjMwNGRkZmJlNmM.;code=200;reason=OK

4ª chamada: originária do Participante A para o Participante B,

com início às 11:52 e término às 11:53.

Apr 24 11:52:09 teta /usr/local/sbin/openser[4765]: ACC: call missed:

timestamp=1240584729;method=INVITE;from_tag=a85fbe21;to_tag=6527060f;c

all_id=Yjc0YTQzMjcyZTI5ZTlkNjNlM2YyZDdhNGVmZmYwMTE.;code=488;reason=No

t Acceptable Here

Apr 24 11:52:09 teta /usr/local/sbin/openser[4765]: Chama o MBC

Apr 24 11:52:09 teta /usr/local/sbin/openser[4765]: MBC retornou o

endereço

Apr 24 11:52:09 teta /usr/local/sbin/openser[4765]: encaminha a

chamada para o MG: 200.131.189.86

Apr 24 11:52:09 teta /usr/local/sbin/openser[4765]: MG já foi acionado

Apr 24 11:52:12 teta /usr/local/sbin/openser[4766]: ACC: transaction

answered:

timestamp=1240584732;method=INVITE;from_tag=a85fbe21;to_tag=as760d85c5

;call_id=Yjc0YTQzMjcyZTI5ZTlkNjNlM2YyZDdhNGVmZmYwMTE.;code=200;reason=

Apr 24 11:52:12 teta /usr/local/sbin/openser[4765]: ACC: request

acknowledged:

timestamp=1240584733;method=ACK;from_tag=a85fbe21;to_tag=as760d85c5;ca

ll_id=Yjc0YTQzMjcyZTI5ZTlkNjNlM2YyZDdhNGVmZmYwMTE.;code=200;reason=OK

Apr 24 11:53:48 teta /usr/local/sbin/openser[4766]: ACC: transaction

answered:

timestamp=1240584828;method=BYE;from_tag=a85fbe21;to_tag=as760d85c5;ca

ll_id=Yjc0YTQzMjcyZTI5ZTlkNjNlM2YyZDdhNGVmZmYwMTE.;code=200;reason=OK

195

5ª chamada: originária do Participante B para o Participante A,

com início às 11:55 e término às 11:57.

Apr 24 11:55:42 teta /usr/local/sbin/openser[4771]: ACC: call missed:

timestamp=1240584942;method=INVITE;from_tag=07380061;to_tag=8c4cce68;c

all_id=YjhkNWNmNmIzMzI2NTFkNWZhODgzZWNiOTYwNzNjNjU.;code=488;reason=No

t Acceptable Here

Apr 24 11:55:42 teta /usr/local/sbin/openser[4771]: Chama o MBC

Apr 24 11:55:42 teta /usr/local/sbin/openser[4771]: MBC retornou o

endereço

Apr 24 11:55:42 teta /usr/local/sbin/openser[4771]: encaminha a

chamada para o MG: 200.131.189.86

Apr 24 11:55:42 teta /usr/local/sbin/openser[4771]: MG já foi acionado

Apr 24 11:55:47 teta /usr/local/sbin/openser[4766]: ACC: transaction

answered:

timestamp=1240584947;method=INVITE;from_tag=07380061;to_tag=as4df6a39d

;call_id=YjhkNWNmNmIzMzI2NTFkNWZhODgzZWNiOTYwNzNjNjU.;code=200;reason=

Apr 24 11:55:47 teta /usr/local/sbin/openser[4771]: ACC: request

acknowledged:

timestamp=1240584947;method=ACK;from_tag=07380061;to_tag=as4df6a39d;ca

ll_id=YjhkNWNmNmIzMzI2NTFkNWZhODgzZWNiOTYwNzNjNjU.;code=200;reason=OK

Apr 24 11:57:05 teta /usr/local/sbin/openser[4765]: ACC: transaction

answered:

timestamp=1240585025;method=BYE;from_tag=as4df6a39d;to_tag=07380061;ca

ll_id=YjhkNWNmNmIzMzI2NTFkNWZhODgzZWNiOTYwNzNjNjU.;code=200;reason=OK

B.4 - Teste 4, com Media Gateways Inativos

A seguir tem-se os logs das chamadas realizadas no “Teste 4, com Media

Gateways inativos”.

1ª chamada: originária do Participante A para o Participante B,

com início às 12:19 e término às 12:19.

Apr 24 12:19:37 teta /usr/local/sbin/openser[3339]: ACC: call missed:

timestamp=1240586377;method=INVITE;from_tag=85210d21;to_tag=4a64b126;c

all_id=ZTVjZThjOTdmYzk3YTE0MGNiMWU2MTZiM2U5MjAyY2U.;code=488;reason=No

t Acceptable Here

Apr 24 12:19:37 teta /usr/local/sbin/openser[3339]: Chama o MBC

Apr 24 12:19:37 teta /usr/local/sbin/openser[3339]: Nenhum MG na Lista

de Prioridades

2ª chamada: originária do Participante B para o Participante A,

com início às 12:20 e término às 12:20.

196

Apr 24 12:20:47 teta /usr/local/sbin/openser[3341]: ACC: call missed:

timestamp=1240586447;method=INVITE;from_tag=c95eb727;to_tag=b16c9535;c

all_id=OGU0MDNhMjMyOTljMDhmMDM5ZWE5ZTI2N2RlYTRkNDc.;code=488;reason=No

t Acceptable Here

Apr 24 12:20:47 teta /usr/local/sbin/openser[3341]: Chama o MBC

Apr 24 12:20:47 teta /usr/local/sbin/openser[3341]: Nenhum MG na Lista

de Prioridades

3ª chamada: originária do Participante A para o Participante B,

com início às 12:21 e término às 12:21.

Apr 24 12:21:15 teta /usr/local/sbin/openser[3339]: ACC: call missed:

timestamp=1240586475;method=INVITE;from_tag=3308504d;to_tag=0d79b048;c

all_id=NTI2ZGQ1MTczMGEyMDMzMjc2OGY5MjVmNGRiZDZkYzg.;code=488;reason=No

t Acceptable Here

Apr 24 12:21:15 teta /usr/local/sbin/openser[3339]: Chama o MBC

Apr 24 12:21:15 teta /usr/local/sbin/openser[3339]: Nenhum MG na Lista

de Prioridades

4ª chamada: originária do Participante B para o Participante A,

com início às 12:22 e término às 12:22.

Apr 24 12:22:31 teta /usr/local/sbin/openser[3345]: ACC: call missed:

timestamp=1240586551;method=INVITE;from_tag=b8440910;to_tag=6868250b;c

all_id=ZjM0NGE3NDRjNzJhZGVlZWViNTkxN2ZmNTViYjUwOTE.;code=488;reason=No

t Acceptable Here

Apr 24 12:22:31 teta /usr/local/sbin/openser[3345]: Chama o MBC

Apr 24 12:22:31 teta /usr/local/sbin/openser[3345]: Nenhum MG na Lista

de Prioridades

5ª chamada: originária do Participante A para o Participante B,

com início às 12:23 e término às 12:23.

Apr 24 12:23:09 teta /usr/local/sbin/openser[3339]: ACC: call missed:

timestamp=1240586589;method=INVITE;from_tag=7649d817;to_tag=2052bf13;c

all_id=NTE4MGFhNGZmYmZjOTU1ZTYzMGI3YjQzMTVlMmQyNDA.;code=488;reason=No

t Acceptable Here

Apr 24 12:23:09 teta /usr/local/sbin/openser[3339]: Chama o MBC

Apr 24 12:23:09 teta /usr/local/sbin/openser[3339]: Nenhum MG na Lista

de Prioridades

197

Anexo C - Logs dos VCBs nos Testes

C.1 - Teste 1, Participantes com Idênticos Codecs

A seguir estão dispostos os logs dos VCBs apresentados na Tabela 6.3,

referentes ao “Teste 1, participantes com idênticos codecs”. Pela análise dos logs, é

implícito o horário de realização de cada consulta à Lista de Prioridades, o VCB e o IP

do Media Gateway a que ele pertence. O endereço IP 200.131.189.85 corresponde ao

Media Gateway 1 e endereço IP 200.131.189.86 ao Media Gateway 2.

Teste1-11_01_02

10 200.131.189.85

59 200.131.189.86

Teste1-11_02_02

10 200.131.189.85

59 200.131.189.86

Teste1-11_03_02

9 200.131.189.85

59 200.131.189.86

Teste1-11_04_02

10 200.131.189.85

59 200.131.189.86

Teste1-11_05_02

10 200.131.189.85

60 200.131.189.86

Teste1-11_06_02

9 200.131.189.85

59 200.131.189.86

Teste1-11_07_02

9 200.131.189.85

59 200.131.189.86

Teste1-11_08_02

9 200.131.189.85

59 200.131.189.86

Teste1-11_09_02

9 200.131.189.85

59 200.131.189.86

Teste1-11_10_02

9 200.131.189.85

59 200.131.189.86

Teste1-11_11_02

10 200.131.189.85

59 200.131.189.86

Teste1-11_12_02

10 200.131.189.85

60 200.131.189.86

Teste1-11_13_02

9 200.131.189.85

59 200.131.189.86

Teste1-11_14_02

10 200.131.189.85

59 200.131.189.86

198

C.2 - Teste 2, Participantes com Codecs Distintos

Nesta seção tem-se os logs dos VCBs apresentados na Tabela 6.6, referentes ao

“Teste 2, participantes com codecs distintos”. Pela análise dos logs, é implícito o

horário de realização de cada consulta à Lista de Prioridades, o VCB e o IP do Media

Gateway a que ele pertence, sendo que o endereço IP 200.131.189.85 corresponde ao

Media Gateway 1 e endereço IP 200.131.189.86 ao Media Gateway 2.

Teste2-11_23_02

15 200.131.189.85

60 200.131.189.86

Teste2-11_24_02

12 200.131.189.85

59 200.131.189.86

Teste2-11_25_02

13 200.131.189.85

59 200.131.189.86

Teste2-11_26_02

14 200.131.189.85

59 200.131.189.86

Teste2-11_27_02

12 200.131.189.85

59 200.131.189.86

Teste2-11_27_16

12 200.131.189.85

59 200.131.189.86

Teste2-11_28_02

13 200.131.189.85

59 200.131.189.86

Teste2-11_29_02

12 200.131.189.85

59 200.131.189.86

Teste2-11_30_02

13 200.131.189.85

59 200.131.189.86

Teste2-11_31_02

12 200.131.189.85

59 200.131.189.86

Teste2-11_32_02

11 200.131.189.85

59 200.131.189.86

Teste2-11_33_02

13 200.131.189.85

59 200.131.189.86

Teste2-11_34_02

12 200.131.189.85

59 200.131.189.86

Teste2-11_35_02

11 200.131.189.85

59 200.131.189.86

Teste2-11_36_02

11 200.131.189.85

59 200.131.189.86

Teste2-11_37_02

12 200.131.189.85

59 200.131.189.86

Teste2-11_38_02

11 200.131.189.85

59 200.131.189.86

199

C.3 - Teste 3, com Media Gateway Ativo e Inativo

São dispostos a seguir os logs dos VCBs apresentados na Tabela 6.9, referentes

ao “Teste 3, com Media Gateway ativo e inativo”. Pela análise dos logs, é implícito o

horário de realização de cada consulta à Lista de Prioridades, o VCB e o IP do Media

Gateway a que ele pertence, em que o endereço IP 200.131.189.85 corresponde ao

Media Gateway 1 e, o endereço IP 200.131.189.86 ao Media Gateway 2.

Teste3-11_42_01

25 200.131.189.85

59 200.131.189.86

Teste3-11_43_01

12 200.131.189.86

Teste3-11_44_01

14 200.131.189.86

Teste3-11_45_01

13 200.131.189.86

Teste3-11_46_01

13 200.131.189.86

Teste3-11_47_01

15 200.131.189.86

Teste3-11_48_01

13 200.131.189.86

Teste3-11_49_01

12 200.131.189.86

Teste3-11_50_01

14 200.131.189.86

Teste3-11_51_01

13 200.131.189.86

Teste3-11_52_01

12 200.131.189.86

Teste3-11_53_01

15 200.131.189.86

Teste3-11_54_01

14 200.131.189.86

Teste3-11_55_01

12 200.131.189.86

Teste3-11_56_01

13 200.131.189.86

Teste3-11_57_01

15 200.131.189.86

Teste3-11_58_01

13 200.131.189.86

200

C.4 - Teste 4, com Media Gateways Inativos

Nesta seção tem-se os logs dos VCBs apresentados na Tabela 6.12, referentes ao

“Teste 4, com Media Gateways inativos”. Pela análise dos logs, é implícito o horário de

realização de cada consulta à Lista de Prioridades e, que não há nenhum VCB, bem

como endereço IP, de nenhum dos Media Gateways utilizados nos testes.

Teste4-12:19:02

Teste4-12:20:02

Teste4-12:21:02

Teste4-12:22:02

Teste4-12:23:02

Livros Grátis
( http://www.livrosgratis.com.br )

Milhares de Livros para Download:

Baixar livros de Administração
Baixar livros de Agronomia
Baixar livros de Arquitetura
Baixar livros de Artes
Baixar livros de Astronomia
Baixar livros de Biologia Geral
Baixar livros de Ciência da Computação
Baixar livros de Ciência da Informação
Baixar livros de Ciência Política
Baixar livros de Ciências da Saúde
Baixar livros de Comunicação
Baixar livros do Conselho Nacional de Educação - CNE
Baixar livros de Defesa civil
Baixar livros de Direito
Baixar livros de Direitos humanos
Baixar livros de Economia
Baixar livros de Economia Doméstica
Baixar livros de Educação
Baixar livros de Educação - Trânsito
Baixar livros de Educação Física
Baixar livros de Engenharia Aeroespacial
Baixar livros de Farmácia
Baixar livros de Filosofia
Baixar livros de Física
Baixar livros de Geociências
Baixar livros de Geografia
Baixar livros de História
Baixar livros de Línguas

Baixar livros de Literatura
Baixar livros de Literatura de Cordel
Baixar livros de Literatura Infantil
Baixar livros de Matemática
Baixar livros de Medicina
Baixar livros de Medicina Veterinária
Baixar livros de Meio Ambiente
Baixar livros de Meteorologia
Baixar Monografias e TCC
Baixar livros Multidisciplinar
Baixar livros de Música
Baixar livros de Psicologia
Baixar livros de Química
Baixar livros de Saúde Coletiva
Baixar livros de Serviço Social
Baixar livros de Sociologia
Baixar livros de Teologia
Baixar livros de Trabalho
Baixar livros de Turismo
