UNIVERSIDADE FEDERAL DO RIO DE JANEIRO – UFRJ
FACULDADE DE ARQUITETURA E URBANISMO – FAU
PROGRAMA DE PÓS-GRADUAÇÃO EM ARQUITETURA – PROARQ
ARQUITETURA INDUSTRIAL – O ESTUDO DE UM TIPO E SUA
TRANSPOSIÇÃO AO CLIMA TROPICAL QUENTE ÚMIDO
DINORÁ ROCIO SANTOS CORREIA
Rio de Janeiro
Junho de 2010
ads:
Livros Grátis
http://www.livrosgratis.com.br
Milhares de livros grátis para download.
DINORÁ ROCIO SANTOS CORREIA
ARQUITETURA INDUSTRIAL – O ESTUDO DE UM TIPO E SUA
TRANSPOSIÇÃO AO CLIMA TROPICAL QUENTE ÚMIDO
Tese apresentada ao Programa de Pós Graduação em Arquitetura, na Faculdade de
Arquitetura e Urbanismo, da Universidade Federal do Rio de Janeiro, como parte dos
requisitos necessários à obtenção do título de Doutor em Ciências em Arquitetura.
Orientação: Leopoldo Eurico Gonçalves Bastos
Co-orientação: Maria Maia Porto
Rio de Janeiro
Junho de 2010
ads:
Correia, Dinorá Rocio Santos.
Arquitetura industrial – o estudo de um tipo e sua transposição ao
clima tropical quente úmido / Dinorá Rocio Santos Correia
– Rio de Janeiro:2010
305 folhas.
Tese (Doutorado) – Universidade Federal do Rio de Janeiro,
Programa de Pós-Graduação em Arquitetura, 2010
Orientador: Leopoldo Eurico Gonçalves Bastos
Co-orientador: Maria Maia Porto
1. Arquitetura Industrial 2.Tipo 3.Qualidade Ambiental 4. Clima Quente
Úmido 5.Conforto Térmico
ARQUITETURA INDUSTRIAL – O ESTUDO DE UM TIPO E SUA
TRANSPOSIÇÃO AO CLIMA TROPICAL QUENTE ÚMIDO
DINORÁ ROCIO SANTOS CORREIA
Tese apresentada ao Programa de Pós Graduação em Arquitetura, na Faculdade de
Arquitetura e Urbanismo, da Universidade Federal do Rio de Janeiro, como parte dos
requisitos necessários à obtenção do título de Doutor em Ciências em Arquitetura.
Aprovado por:
Prof. Leopoldo Eurico Gonçalves Bastos, DSc - COPPE - UFRJ, PROARQ - FAU/UFRJ
Prof
a
. Maria Maia Porto, DSc - COPPE - UFRJ, FAU/UFRJ
Prof
a
.Claudia Barroso-Krause, DSc - Ecole Nationale Supérieure des Mines de Paris,
PROARQ - FAU/UFRJ
Prof
a
. Ana Lúcia Torres Seroa da Motta, PhD - Bartlett School of Architecture and
Planning, UFF
Prof. Carlos Alberto Nunes Cosenza, DSc - UFSC, COPPE/UFRJ
Prof
a
. Maria da Conceição Alves de Guimaraens, DSc. - IPPUR - UFRJ, PROARQ -
FAU/UFRJ
Rio de Janeiro
Junho de 2010
AGRADECIMENTOS
Ao meu orientador Prof. Leopoldo Eurico Gonçalves Bastos, pela clareza, firmeza e serenidade de
suas orientações.
A minha co-orientadora Prof
a
Maria Maia Porto, pela pronta aceitação ao convite, pela paciência,
pelas horas de leitura e observações.
Aos professores do PROARQ, que me auxiliaram neste caminho desde o Mestrado.
Ao professor Clovis Corrêa Bucich (in memoriam), um pai escolhido. Pela amizade, pelos
conselhos, pelas conversas, por tornar momentos difíceis em aprendizado.
Aos arquitetos, Élio Madeira, Sérgio Coelho, Valério Pietraroia e Diretora da GCP Alessandra
Araujo, pela generosidade e atenção com que me receberam.
A minha mãe, pelo apoio que me possibilitou finalizar este trabalho.
Ao meu pai (in memoriam), pelos valores que me foram transferidos e por ter me ensinado com
poucas palavras e muitas ações o que é determinação.
Aos amigos pelo incentivo, pela compreensão das minhas ausências nestes últimos anos.
A DEUS, por me possibilitar reescrever e reinventar meus caminhos, por me permitir fechar portas
que deviam ser fechadas, e abrir outras, que precisavam ser abertas. Por provar que sonhos
podem ser realizados, basta que tenham propósito.
Três elementos são frequentemente considerados indissociáveis da arquitetura: o tipo, a função e
a tectônica. Não é difícil correlacioná-los a tríade vitruviana: prazer (beleza ou forma ideal),
comodidade (utilidade ou adequação) e firmeza (durabilidade).
O tipo é muitas vezes associado aos outros dois termos: à função, quando se trata de tipos
baseados no uso, e à tectônica, quando se refere a tipos baseados em sistemas estruturais. (...)
A comunicação de significado também é parte do tipo devido à redundância nele da forma, seja
enquanto repetição de formas básicas, seja de elementos invariantes (arquétipos). Percebido de
modo consciente ou inconsciente, o tipo cria uma continuidade com a história, o que confere
inteligibilidade a edifícios e cidades no interior de uma cultura.
(Kate Nesbitt)
RESUMO
Este trabalho se insere no contexto das pesquisas relacionadas com a arquitetura industrial. Trata
de um tipo de arquitetura de indústrias surgido nos anos 1980, que utiliza estrutura em aço e
fechamentos em painéis delgados e fixados à estrutura metálica. Este tipo apresenta caráter
flexível, que se expressa através de estrutura de periferia e modular, espaços amplos com pouca
interferência estrutural, de fácil expansão, desmontável e com possibilidade de translado. A tese
tem como objetivo principal caracterizar um tipo de arquitetura fabril – o de estrutura de aço
aparente, de planta retangular com dimensão horizontal acentuada, e envoltório leve – e estudar
as possibilidades de transposição ao clima quente e úmido dos trópicos, segundo diretrizes do
bioclimatismo (com ênfase no conforto térmico).
Para caracterizar o tipo, foram identificados elementos de composição de cinco edificações,
agrupadas segundo características de concepção, similaridades da forma e técnicas. Como o tipo
identificado é originário de projetos concebidos em clima frio ou temperado, procurou-se analisar
como se processa a transposição para uma implantação em clima tropical úmido. A metodologia
utilizada foi baseada em conceitos arquiteturais relacionados com a teoria de arquitetura, o
bioclimatismo, além de informações obtidas através de entrevistas com arquitetos brasileiros que
já utilizam esta tipologia em seus projetos. Deste modo, obteve-se um elenco de principais
medidas a serem consideradas na concepção deste tipo de arquitetura industrial para os trópicos.
Em conclusão estabeleceram-se algumas estratégias projetuais que favorecem o processo de
transposição do tipo de arquitetura industrial selecionado para as condições tropicais.
ABSTRACT
This work relates to the field of industrial architecture research. It deals with a kind of industry
architecture which appeared in the eighties, based on the utilization of steel structures and
closures by thin panels attached to the metal structure. This means a flexible character which
expresses itself through a modular and peripheral structure, wide spaces of low structural
interference, easy expansion, detachable and transportable. The main goal of the present thesis is
to characterize one type of factory architecture – that of an apparent steel structure, rectangular
plant with accentuated horizontal dimension and light cover – and study the possibilities of
adjusting it to the hot, humid tropical climate, following bioweatherism rules (with emphasis on
thermal comfort).
To characterize the type, composition elements were identified in five buildings, selected according
to concept features, shape similarities and techniques. Since the identified type stems from
projects directed to cold or tempered climate, we sought to identify how it is possible to implant it in
a humid tropical climate. The methodology was based on architectural concepts related to the
architectural theory – bioweatherism, besides information obtained from interviews with Brazilian
architects who already make use of this typology in their projects. In this way a set of main
measures to be considered in the concept of this type of industrial architecture for the tropics was
obtained. To conclude, some project strategies were established which favor the process of
transferring the type of industrial architecture selected for the tropical conditions.
7
SUMÁRIO
Introdução.......................................................................................................................... 23
Hipótese para pesquisa..................................................................................................... 24
Premissas.......................................................................................................................... 25
Objetivo principal............................................................................................................... 25
Objetivos secundários....................................................................................................... 25
Justificativa....................................................................................................................... 25
Metodologia...................................................................................................................... 27
Estrutura da tese.............................................................................................................. 28
Capítulo 1 - Histórico da arquitetura industrial - caminhos ao tipo
1.1 – Considerações iniciais.............................................................................................. 31
1.2 – A composição do modelo fabril: considerações sobre características construtivas e
ambientais......................................................................................................................... 33

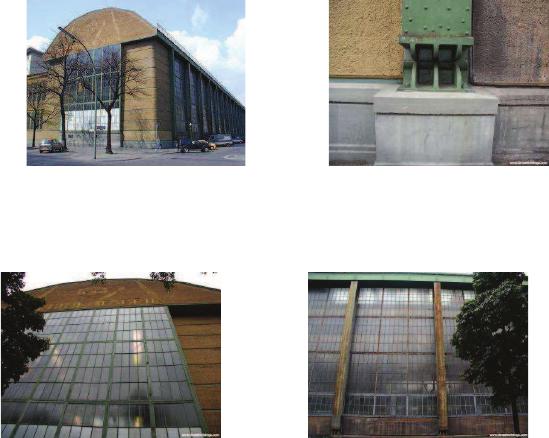

1.3 – Exemplo de fábricas referência, AEG, FAGUS e Van Nelle: caminhos ao
funcionalismo.................................................................................................................... 41
1.3.1 – O movimento moderno.............................................................................. 40
1.3.2 – Deutsch werkbund e funcionalismo reflexos na arquitetura de indústrias 43
1.3.3 – Bauhaus..................................................................................................... 46
1.3.4 – Fagus e Van Nelle: busca por aprimoramento do projeto industrial.......... 48
1.4 – Arquitetura industrial do pós-guerra........................................................................ 52
1.5 – Anos 1960 até a atualidade: as mais recentes contribuições ao tipo...................... 57
1.5.1 – Arquitetura high-tech: influências no tipo................................................... 62
1.5.1.1 - Algumas questões referentes à arquitetura high-tech................ 64
1.5.2 – Considerações sobre a pele: processo evolutivo...................................... 67
1.5.3 – Tendências recentes de envoltório............................................................ 71
1.5.4 – Síntese de acontecimentos que marcaram a concepção fabril................ 73
Referências bibliográficas................................................................................................. 78
Referências bibliográficas em meio digital........................................................................ 79
Capítulo 2 - O tipo segundo a teoria da arquitetura - fundamentos para caracterização e
análise de tipologias
2.1
-
Considerações Iniciais............................................................................................. 83
2.2 - Construção do tipo de edificação industrial - conceito de tipo................................. 83
2.2.1 - Definição de tipo em arquitetura................................................................. 83
2.3 - Leitura visual da forma - uma metodologia para caracterização e análise de
tipologias........................................................................................................................... 90
2.3.1 - Categorias conceituais da forma............................................................... 94
8
2.3.1.1 - Textura........................................................................................ 95
2.3.1.2 - Ritmo........................................................................................... 95
2.3.1.3 - Repetição.................................................................................... 96
2.3.1.4 - Simplicidade................................................................................ 96

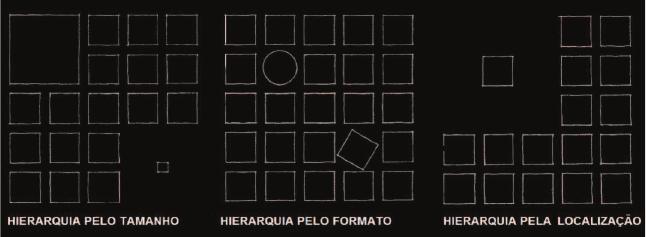

2.3.1.5 - Hierarquia.................................................................................... 96
2.3.1.6 – Contraste.................................................................................... 97
2.3.1.7 - Proporção.................................................................................... 98
2.3.1.8 - Escala.......................................................................................... 98
2.3.1.9 - Complexidade............................................................................. 99
2.3.1.10 - Ambiguidade............................................................................. 99
2.3.1.11 - Simetria..................................................................................... 100
2.3.1.12 - Equilíbrio................................................................................... 100
2.3.1.13 - Peso.......................................................................................... 100
2.3.1.14 - Leveza...................................................................................... 101
2.3.2 - Estrutura aparente como elemento compositivo da forma em
arquitetura............................................................................................................. 102
2.3.2.1 - Relevo e textura.......................................................................... 104
2.3.2.2 - Flexibilidade funcional................................................................. 104
2.3.2.3 - Materialidade................................................................................ 106
2.3.2.4 - Estrutura e luz.............................................................................. 106
2.3.3 – Forma que define espaço...................................................................................... 108
2.3.3.1 - Propriedades da forma............................................................................ 108
2.3.3.2 - Elementos de geometria simples............................................................. 109
2.3.3.3 - Elementos verticais retilíneos.................................................................. 109

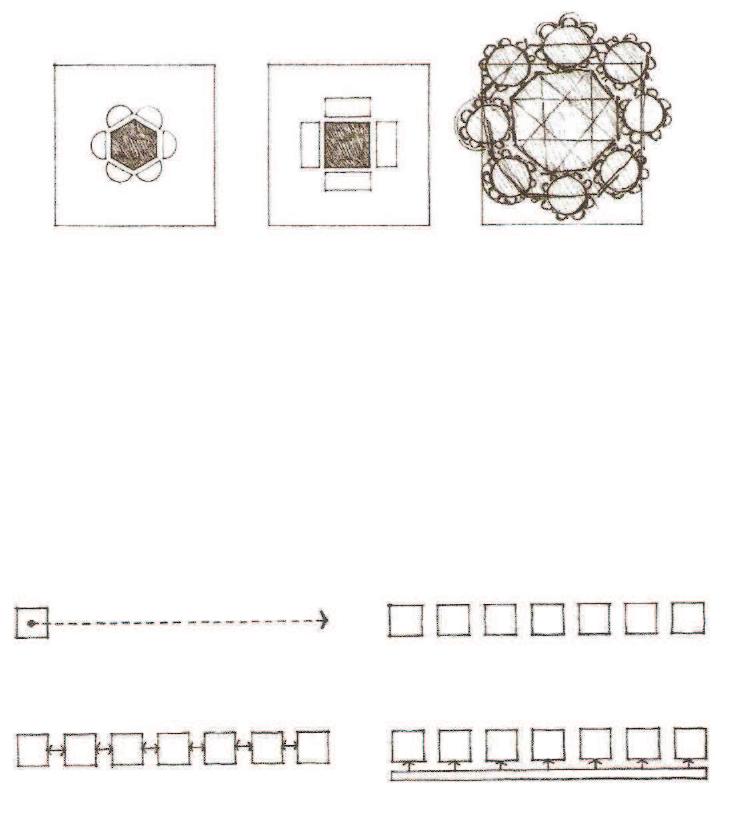

2.3.3.4 - Organizações espaciais........................................................................... 110
Referências bibliográficas................................................................................................. 115
Referências bibliográficas em meio digital........................................................................ 117
Capítulo 3 - Análise gráfica – identificação dos elementos do tipo
3.1 - Considerações Iniciais.............................................................................................. 118
3.2 - Análise gráfica: identificação e leitura dos elementos do tipo.................................. 118

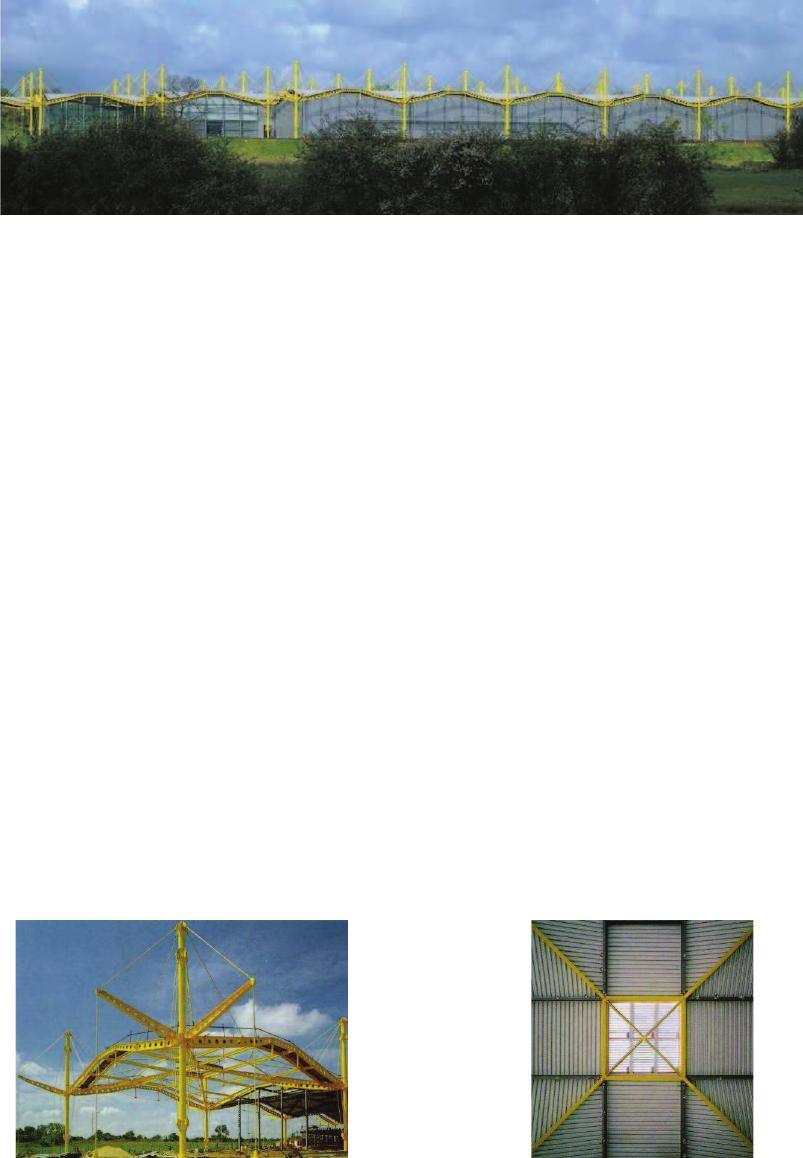

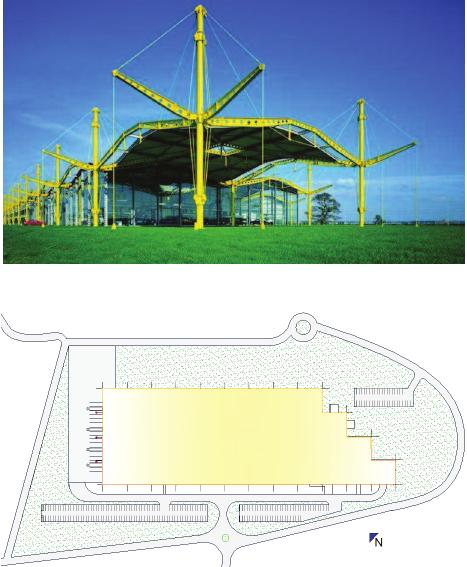

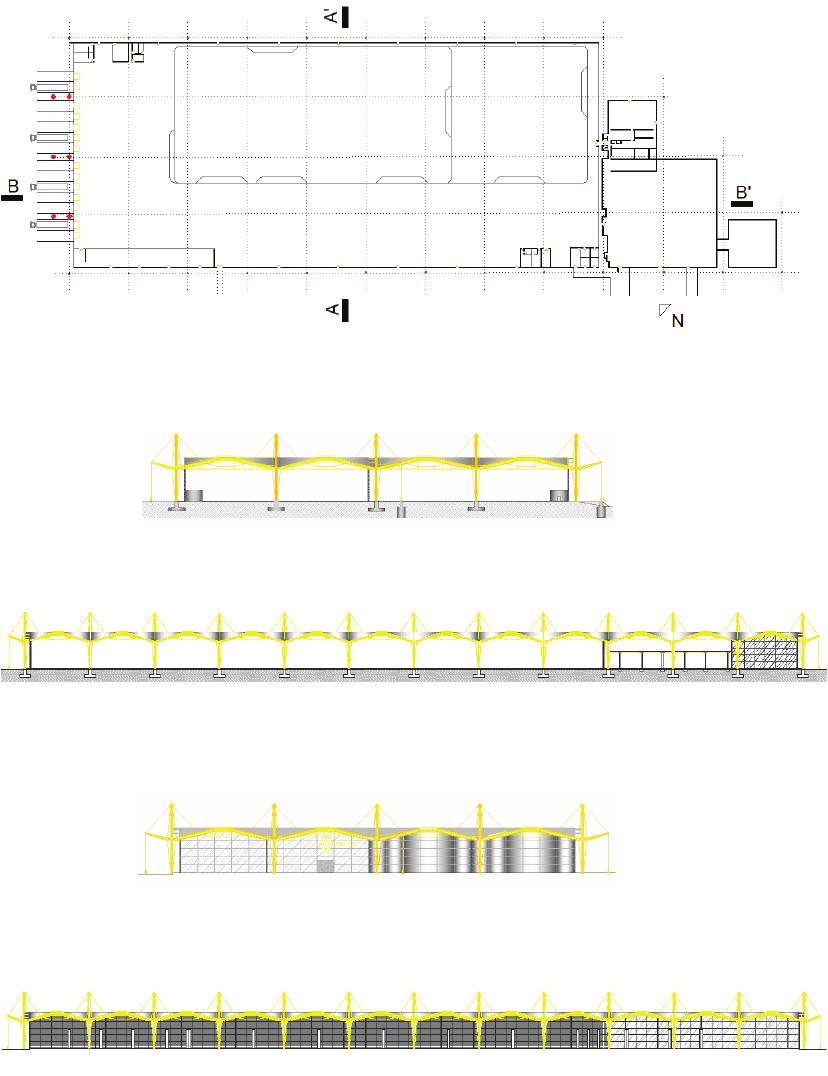

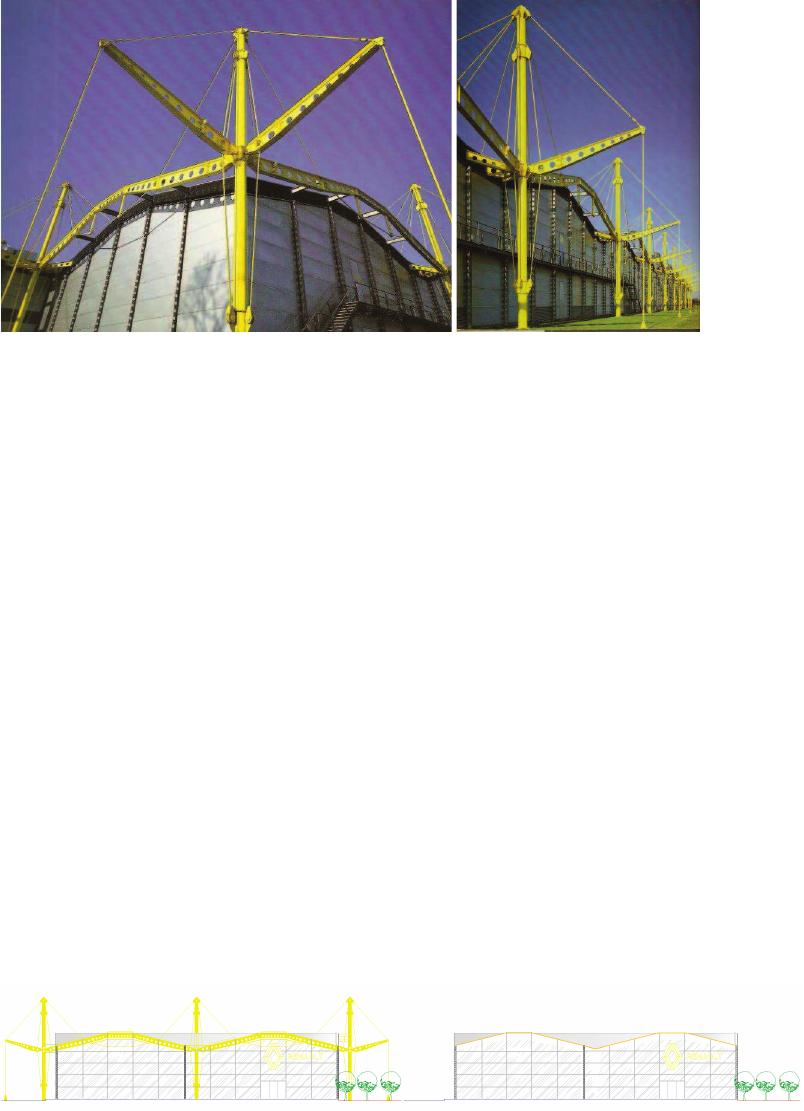

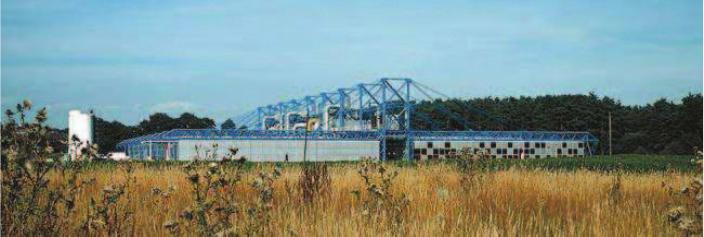

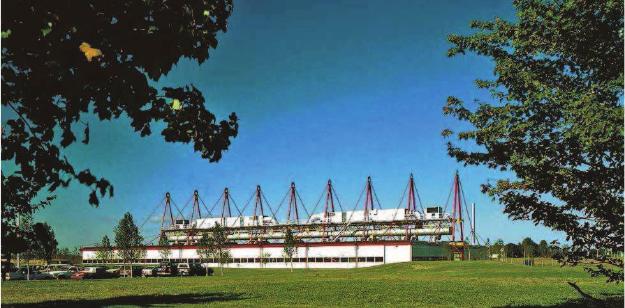

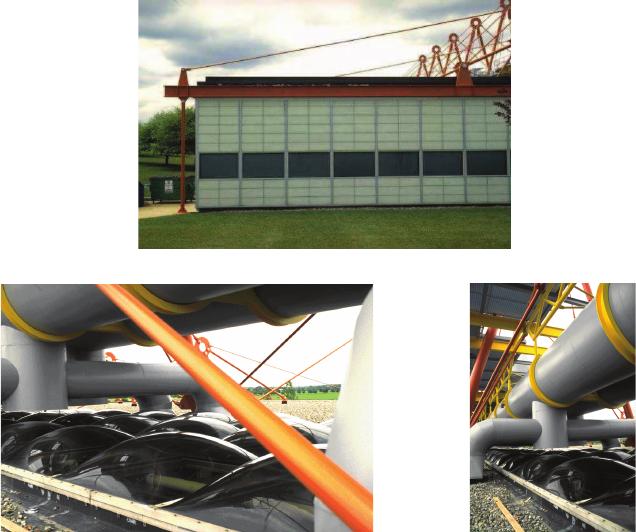

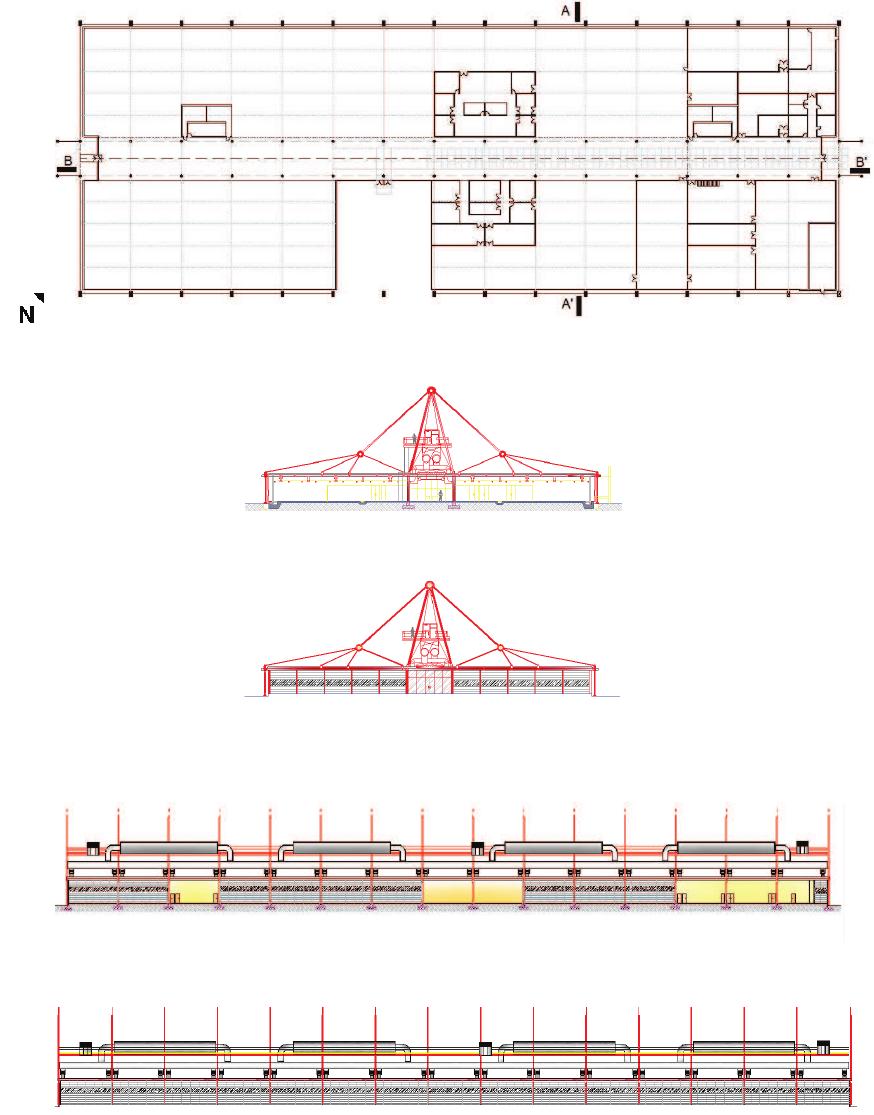

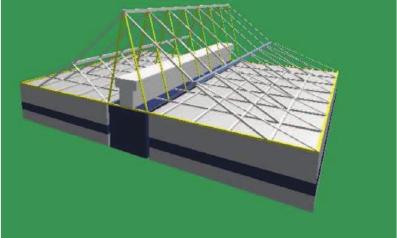

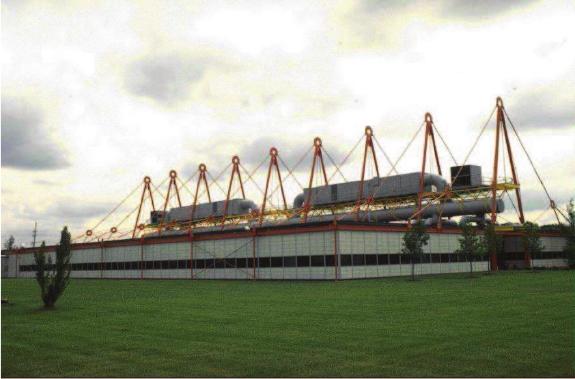

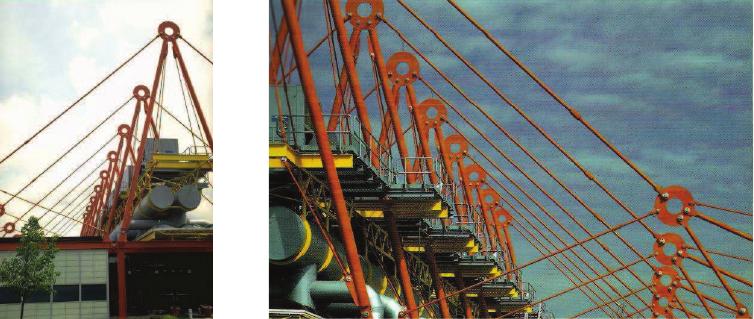

3.3 - Fábrica da RENAULT .............................................................................................. 119
3.3.1 - Ficha........................................................................................................... 119
3.3.2 - O projeto..................................................................................................... 120
3.3.3 - Forças do lugar e resposta ao terreno........................................................ 122

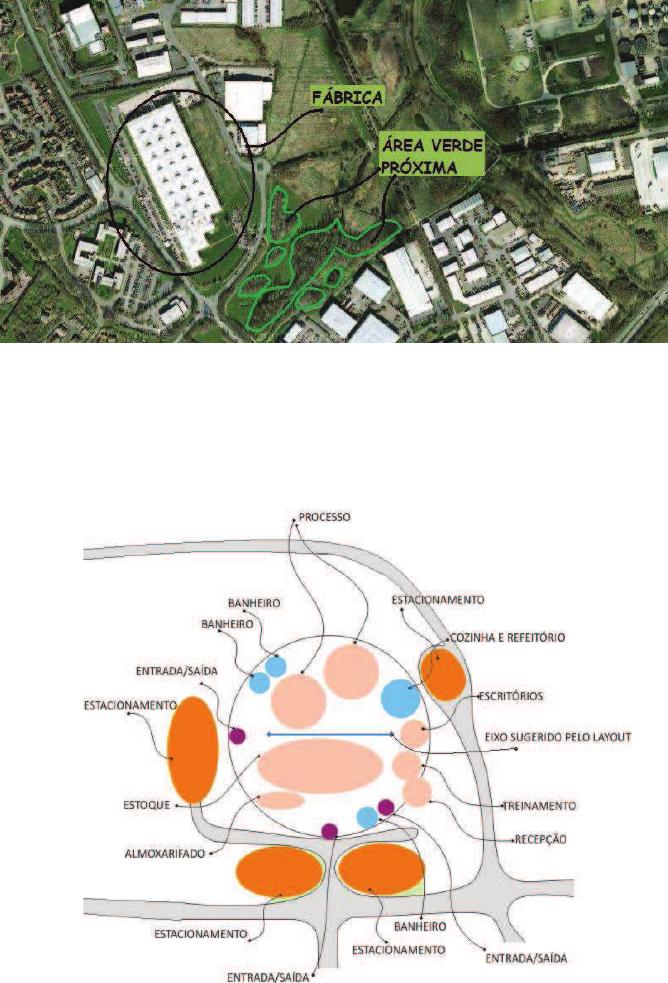

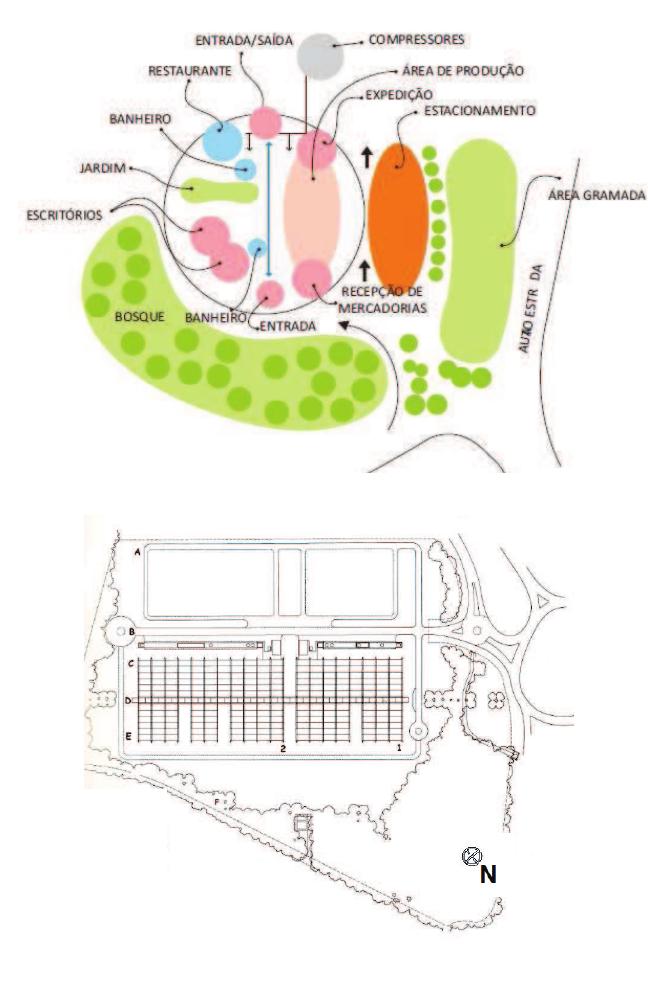

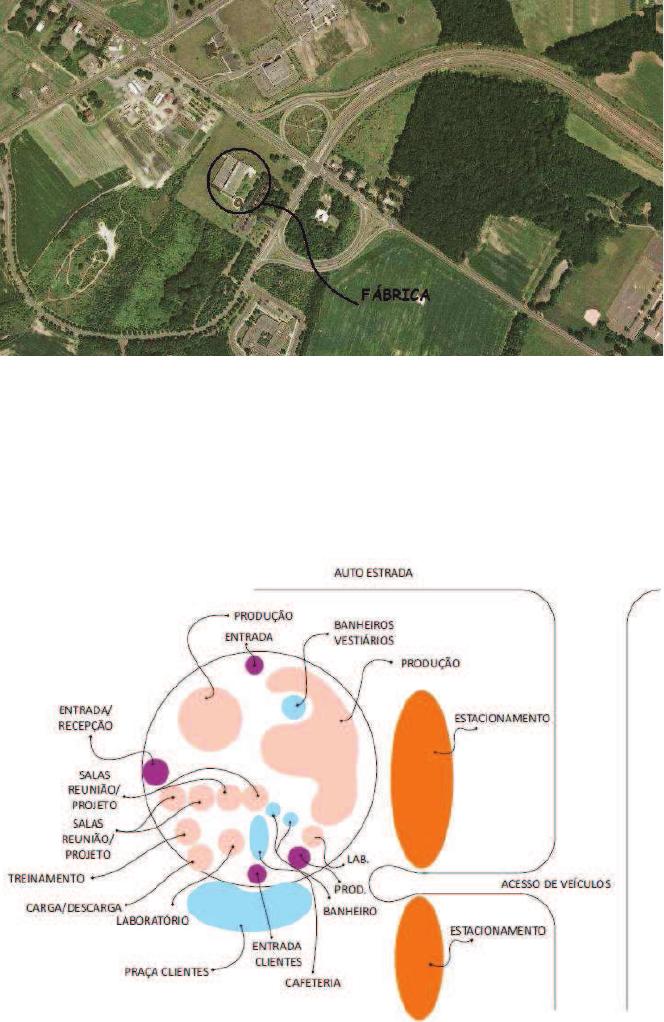

3.3.4 - Esquema gráfico da disposição das atividades no espaço ....................... 123
3.3.5 - Estrutura básica.......................................................................................... 125
3.3. 6 - Análise das categorias conceituais da forma..............................................126
9
3.3.6.1 - Textura......................................................................................... 126
3.3.6.2 - Ritmo............................................................................................ 127
3.3.6.3 - Simplicidade................................................................................. 127
3.3.6.4 - Proporção..................................................................................... 128
3.3.6.5 - Simetria........................................................................................ 128
3.3.6.6 - Leveza.......................................................................................... 129
3.3.6.7 - Estrutura aparente....................................................................... 129
3.3.7- Propriedades da forma............................................................................... 130
3.3.7.1 - Elementos de geometria simples................................................. 130
3.3.7.2 - Elementos verticais retilíneos...................................................... 131
3.3.7.3 - Organizações espaciais............................................................... 131
3.4 - Fábrica FLEETGUARD............................................................................................ 132
3.4.1 - Ficha.......................................................................................................... 132
3.4.2 - O projeto..................................................................................................... 133
3.4.3 - Forças do lugar e resposta ao terreno........................................................ 134
3.4.4 - Esquema gráfico da disposição das atividades no espaço........................ 135
3.4.5 - Estrutura básica.......................................................................................... 138
3.4.6 - Análise das categorias conceituais da forma............................................. 139
3.4.6.1 - Textura......................................................................................... 139
3.4.6.2 - Ritmo........................................................................................... 141
3.4.6.3 - Simplicidade................................................................................ 141
3.4.6.4 - Proporção.................................................................................... 141
3.4.6.5 - Simetria....................................................................................... 142
3.4.6.6 - Leveza......................................................................................... 142
3.4.6.7 - Estrutura aparente............................................................................................. 143
3.4. 7 - Propriedades da forma............................................................................. 143
3.4.7.1 - Elementos de geometria simples................................................ 143
3.4.7.2 - Elementos verticais retilíneos..................................................... 144
3.4.7.3 - Organizações espaciais.............................................................. 144
3.5 - Fábrica INMOS......................................................................................................... 145
3.5.1 - Ficha.......................................................................................................... 145
3.5.2 – O Projeto................................................................................................... 146
3.5.3 - Forças do lugar e resposta ao terreno....................................................... 148
3.5.4 - Esquema gráfico da disposição das atividades no espaço....................... 149
3.5.5 - Estrutura básica......................................................................................... 152
3.5.6 - Análise das categorias conceituais da forma............................................ 153
4.5.6.1 - Textura........................................................................................ 153
10
3.5.6.2 - Ritmo........................................................................................... 153
3.5.6.3 - Simplicidade................................................................................ 154
3.5. 6.4 - Proporção................................................................................... 154
3.5.6.5 - Simetria....................................................................................... 154
3.5. 6.6 - Leveza....................................................................................... 155
3.5. 6.7 -Estrutura aparente...................................................................... 155
3.5.7 - Propriedades da forma............................................................................... 155
3.5.7.1 - Elementos de geometria simples................................................. 155
3.5.7.2 - Elementos verticais retilíneos...................................................... 156
3.5.7.3 - Organizações espaciais............................................................... 156
3.6 – PATSCENTRE......................................................................................................... 157
3.6.1 - Ficha.......................................................................................................... 157
3.6.2 - Projeto........................................................................................................ 158
3.6.3 - Forças do lugar e resposta ao terreno........................................................ 159
3.6.4 - Esquema gráfico da disposição das atividades no espaço....................... 160
3.6.5 - Estrutura básica......................................................................................... 162
3.6.6 - Análise das categorias conceituais da forma............................................ 164
3.6.6.1 - Textura........................................................................................ 164
3.6.6.2 - Ritmo........................................................................................... 164
3.6.6.3 - Simplicidade................................................................................ 164
3.6.6.4 - Proporção.................................................................................... 165
3.6.6.5 - Simetria....................................................................................... 165
3.6. 6.6 - Leveza........................................................................................ 165
3.6. 6.7 - Estrutura aparente...................................................................... 166
3.6.7 – Propriedades da forma.............................................................................. 166
3.6.7.1 - Elementos de geometria simples................................................ 166
3.6.7.2 - Elementos verticais retilíneos...................................................... 167
3.6.7.3 - Organizações espaciais............................................................... 167
3.7 – Fábrica IGUS............................................................................................................ 168
3.7.1 - Ficha........................................................................................................... 168
3.7.2 - O Projeto..................................................................................................... 169
3.7.3 - Forças do lugar e resposta ao terreno........................................................ 172
3.7.4 - Esquema gráfico da disposição das atividades no espaço........................ 173
3.7.5 - Estrutura básica.......................................................................................... 175
3.7.6 - Análise das categorias conceituais da forma............................................. 176
3.7.6.1 - Textura......................................................................................... 176
3.7.6.2 - Ritmo............................................................................................ 177
11
3.7.6.3 - Simplicidade................................................................................. 177
3.7.6.4 - Proporção..................................................................................... 178
3.7.6.5 - Simetria........................................................................................ 178
3.7.6.6 - Leveza.......................................................................................... 178
4.7.6.7 - Estrutura aparente....................................................................... 178
3.7.7 - Propriedades da forma............................................................................... 179
3.7.7.1 - Elementos de geometria simples................................................. 179
3.7.7.2 - Elementos verticais retilíneos...................................................... 179
3.7.7.3 - Organizações espaciais............................................................... 180
3.8 - Conclusão sobre as análises.................................................................................... 180
Referências bibliográficas................................................................................................. 184
Referências bibliográficas em meio digital........................................................................ 184
Capítulo 4 – Qualidade ambiental e desenho sustentável: requisitos.
4.1 – Considerações Iniciais............................................................................................. 193
4.2 – Qualidade Ambiental – Considerações sobre desenho sustentável ...................... 193
4.2.1 – Conforto ambiental................................................................................... 197
4.3 – Condicionantes de conforto térmico........................................................................ 198
4.3.1 – Exposição ao calor............................................................................................... 201
4.3.2 – Variáveis ambientais que interferem no conforto térmico........................ 202
4.3.2.1 – Radiação solar........................................................................... 202
4.3.2.2 – Temperatura e umidade............................................................. 202
4.3.2.3 - Ventilação............................................................................................... 204
4.4 - Etapas do projeto que interferem no conforto térmico............................................. 205
4.4.1 - Orientação................................................................................................ 205
4.4.2 - Envolvente e forma da edificação............................................................ 206
4.4.3 - Controle solar........................................................................................... 207
4.4.5 - Fechamentos opacos............................................................................... 210
4.4.6 - Fechamentos transparentes..................................................................... 211
4.4.7 - Formas de ventilar................................................................................................ 213
4.4.7.1 - Ventilação e controle do ar interior......................................................... 215
4.5 - Conforto visual e iluminação.................................................................................... 216
4.5.1 - Iluminância de interiores............................................................................ 220
4.6 - Considerações sobre condições ambientais do trabalho......................................... 221
Referências bibliográficas................................................................................................. 223
Referências bibliográficas em meio digital........................................................................ 224
Capítulo V - Considerações sobre a adequação do tipo ao clima tropical quente úmido
5.1 - Considerações iniciais............................................................................................... 225
12
5.2 - Exemplos Locais....................................................................................................... 225
5.2.1 - Metodologia dos casos brasileiros estudados........................................... 226
5.2.2 - Cobertura e fechamentos que definem partido: indústria valeo................ 226
5.2.2.1 - Ficha............................................................................................ 226
5.2.2.2 - O Projeto..................................................................................... 228
5.2.3 - Estrutura que define partido – pw brasil export......................................... 232
5.2.3.1 - Ficha........................................................................................... 232
5.2.3.2 - O Projeto..................................................................................... 233
5.2.4 - Espaço que traduz o processo: indústria knauf........................................ 238
5.2.4.1 - Ficha........................................................................................... 238
5.2.4.2 - O Projeto..................................................................................... 239
5.3 - Entrevistas com arquitetos brasileiros..................................................................... 243
5.3.1 - Metodologia das entrevistas....................................................................... 243
5.3.2 - Questões gerais das entrevistas................................................................ 244
5.3.2.1 - O processo de concepção industrial e a participação do
arquiteto..................................................................................................... 244
5.3.2.2 - Aspectos a serem priorizados na concepção industrial............... 245
5.3.2.3 - Benefícios e características da arquitetura em aço..................... 246
5.3.2.4 - Características dos fechamentos painelizados............................ 248
5.3.3 - Questões específicas destacadas nas entrevistas..................................... 249
5.3.3.1 - Aspectos priorizados com relação à qualidade ambiental na
concepção industrial.................................................................................. 249
5.3.3.2 - Aspectos relevantes (técnicos e ambientais) no processo de pro-
jeto das fábricas: VALEO (Sérgio Coelho), PW BRAIL EXPORT( Élio
Madeira) e KNAUF (Valério Pietraroia), levantados pelos arquitetos........ 250
5.3.3.3 - Considerações dos arquitetos sobre diferentes elementos do
envoltório que interferem na qualidade ambiental..................................... 252
5.3.4 - Considerações sobre as entrevistas........................................................... 256
5.4 - Possibilidades de adequação ao tipo - elementos e estratégias para integração
da arquitetura industrial ao clima tropical quente e úmido................................................ 257
5.4.1 - Cobertura.................................................................................................... 257
5.4.2 - Fechamentos laterais................................................................................. 261
5.4.3 - Aberturas laterais........................................................................................ 262
5.4.4 - Orientação e sombreamento..................................................................... 263
5.4.5 - Interferência do entorno............................................................................. 265
5.4.6 - Ventilação natural, forçada e climatização................................................ 265
5.4.7 - Cor e iluminação........................................................................................ 268
13
5.5 - Considerações sobre as possibilidades de adequação ao tipo.................................270
Referências bibliográficas………………………................................................................ 272
Referências bibliográficas em meio digital……………………........................................... 273
Considerações Finais........................................................................................................ 276
Anexo I.............................................................................................................................. 282
Anexo II............................................................................................................................. 303
14
ÍNDICE DE FIGURAS
Capítulo1
Pág.

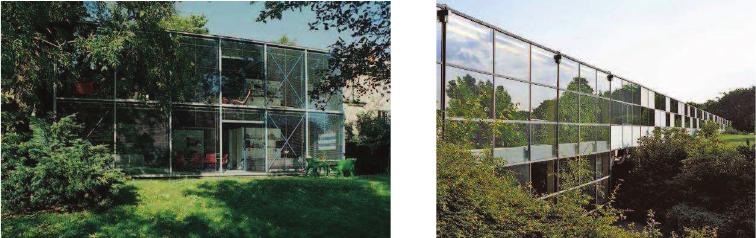

Fig. 1.1 Hopkins' House. Fonte:Hopkins architects, 2007………………………………………….
32
Fig. 1.2 PA Technology Laboratory. Fonte:RSHP, 2007………………………………………….. 32

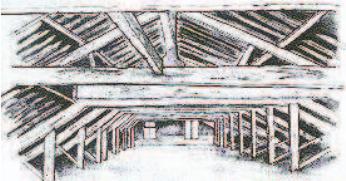

Fig. 1.3 Estrutura da Cobertura de Fábrica em 1800.Fonte: MUNCE, 1960, p.05...................... 35

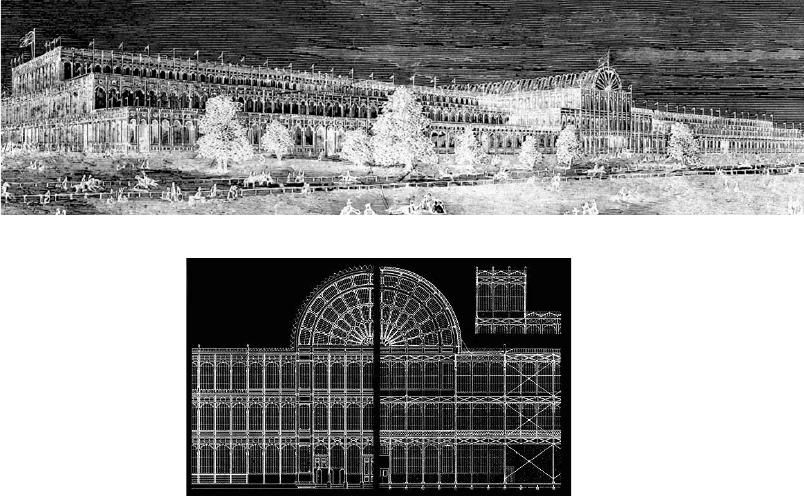

Fig. 1.4 Palácio de Cristal – Visão Geral. Fonte: GREATBUILDINGS, 2008............................ 37
Fig. 1.5 Palácio de Cristal – Vista e Corte. Fonte: GREATBUILDINGS, 2008.......................... 37

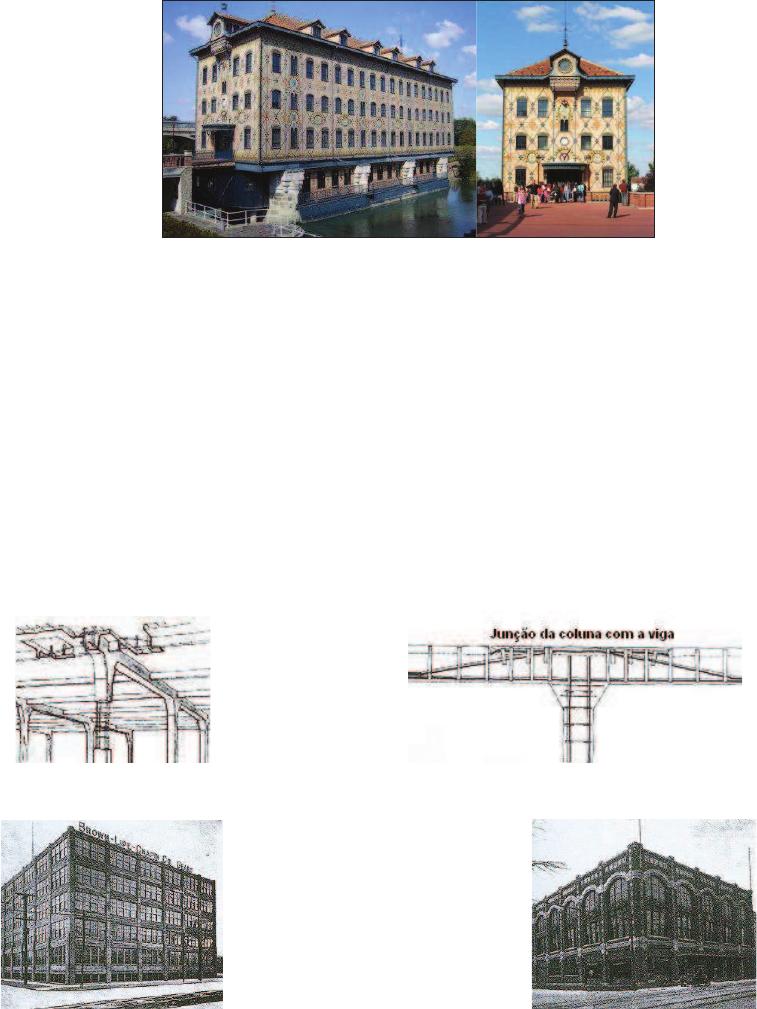

Fig. 1.6 Fábrica de Chocolate Menier. Fonte: LISNOVSKY,2007.............................................. 38
Fig. 1.7 Conjunto Monolítico.Fonte: MUNCE, 1960, p. 08..........................................................
38
Fig. 1.8 Viga e Coluna. Fonte: MUNCE, 1960, p. 08.................................................................. 38
Fig. 1.9 Fábrica 1908. Fonte: MUNCE, 1960, p. 16.................................................................... 38
Fig. 1.10 Fábrica 1910. Fonte: MUNCE, 1960, p. 16.................................................................... 38

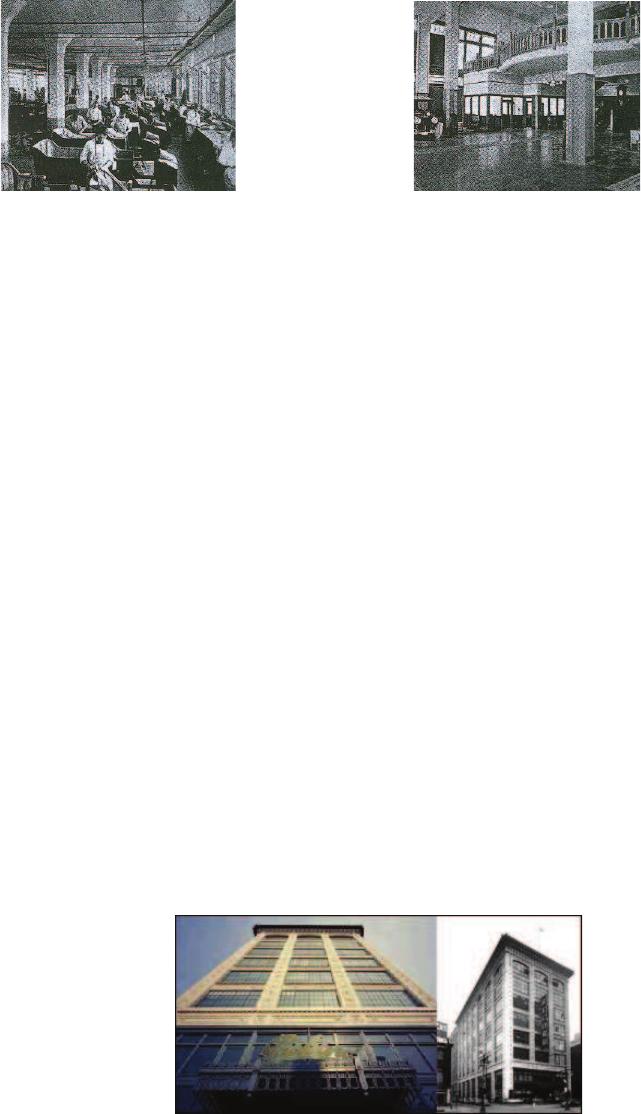

Fig. 1.11 Interior Fábrica 1912, Fonte: MUNCE, 1960, p. 17........................................................ 39
Fig. 1.12 Interior Fábrica 1914, Fonte: MUNCE, 1960, p. 17........................................................ 39
Fig. 1.13 Packard. Fonte: HISTORICLANDMARKS, 2009. ......................................................... 39

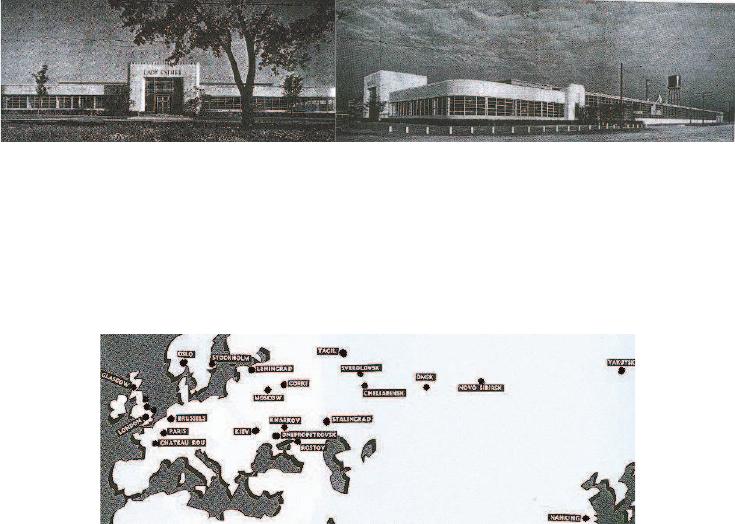

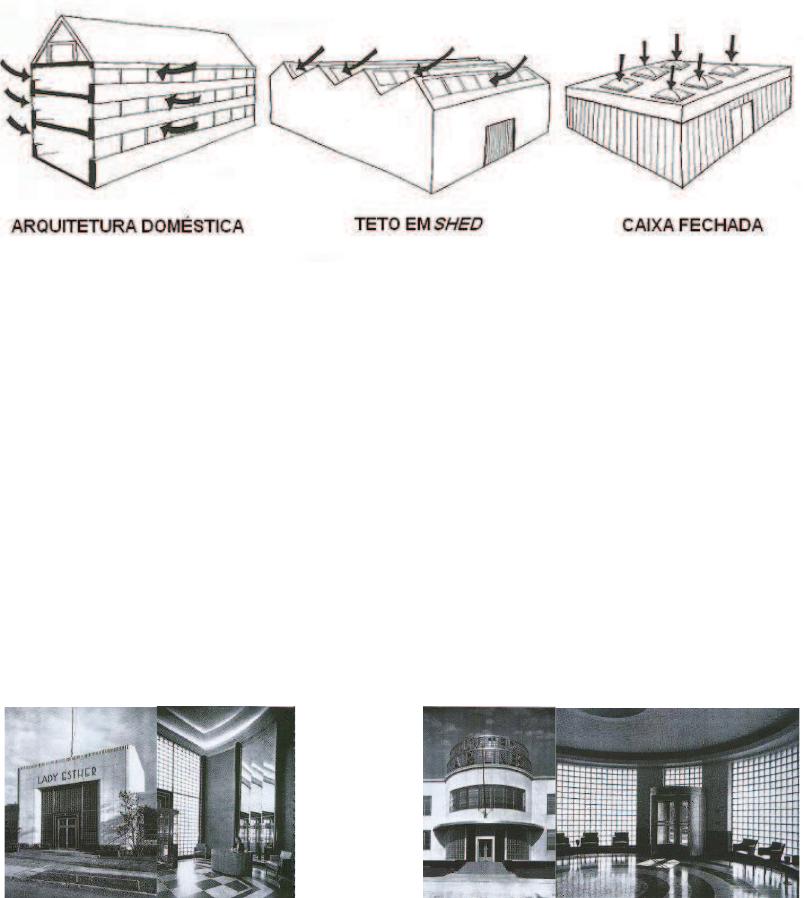

Fig. 1.14 Lady Esther Company. Fonte: NELSON, 1938, p. 28.................................................... 40
Fig. 1.15 Projetos de Kahn I. Fonte: NELSON, 1938, p. 23.......................................................... 40
Fig. 1.16 Projetos de Kahn II. Fonte: NELSON, 1938,p. 22.......................................................... 41
Fig. 1.17 Folheto. Fonte: HEITILING , 2007.................................................................................. 43
Fig. 1.18 Logo DWB. Fonte: HEITILING , 2007............................................................................ 43
Fig. 1.19 Vista Principal AEG. Fonte: GREATBUILDINGS, 2008................................................
45
Fig. 1.20
Detalhe AEG – Pilares de Aço. Fonte: GREATBUILDINGS,
2008................................................................................................................................
45
Fig. 1.21 Detalhe AEG. Fonte: GREATBUILDINGS, 2008...........................................................
45
Fig. 1.22 Det. Pano de Vidro. Fonte: GREATBUILDINGS, 2008.................................................
45

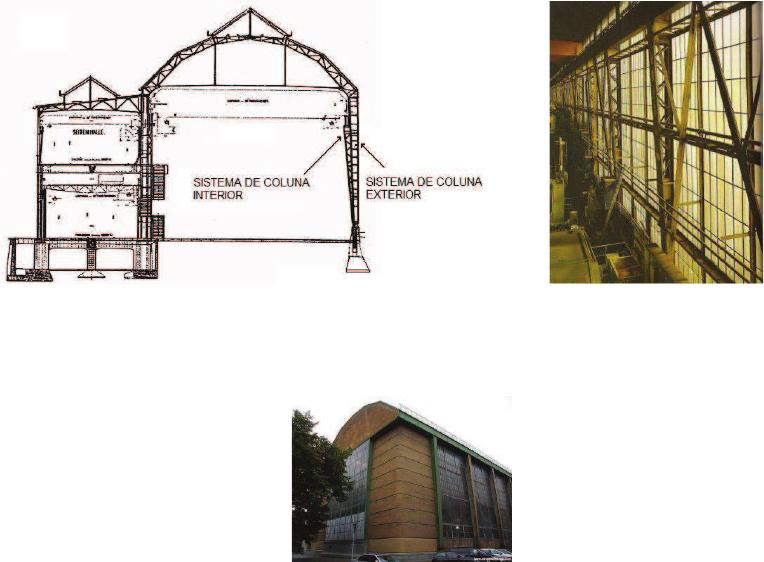

Fig. 1.23 Sistemas Simultâneos de Colunas. Fonte: GREATBUILDINGS, 2008........................
46
Fig. 1.24 Sistemas Simultâneos de Colunas AEG I. Fonte: COLQUHOUN, 2005,p. 56............. 46
Fig. 1.25 Vista Lateral Det. Alvenaria. Fonte: GREATBUILDINGS, 2008.................................... 46

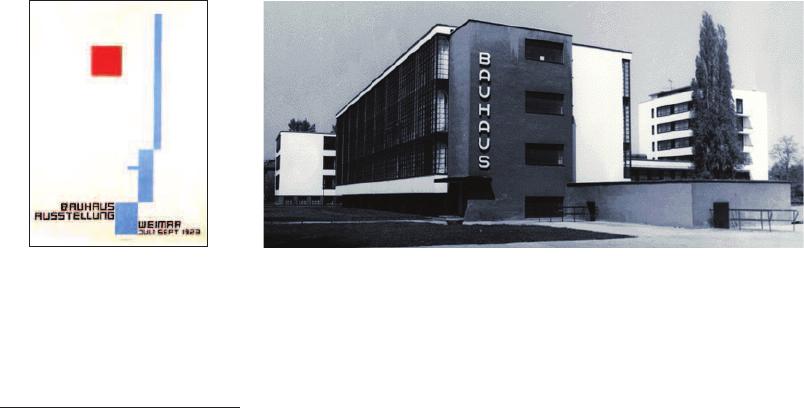

Fig. 1.26 Primeira Exposição Weimar em 1923. Fonte: HEITINGLER, 2007............................... 47
Fig. 1.27 Bauhaus em Dessau. Fonte: HEITINGLER, 2007......................................................... 47

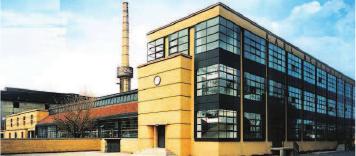

Fig. 1.28 Fagus Visão Geral. Fonte: GREATBUILDINGS.FAGUS_WORKS, 2008…………….. 48
Fig. 1.29 Fagus Fachada. Fonte: WIKIPEDIA- Fagus-Werke-03, 2007........................................
49
15
Fig. 1.30 Fagus Fachada II. Fonte:WIKIPEDIA - Fagus-Werke-02, 2007......................................
49
Fig. 1.31 Fagus Entrada.Fonte: WIKIPEDIA Fagus-Werke-01, 2007............................................ 49
Fig. 1.32
Fagus Detalhe Entrada e Lobby. Fonte: GREATBUILDINGS.FAGUS_WORKS,
2008................................................................................................................................. 49

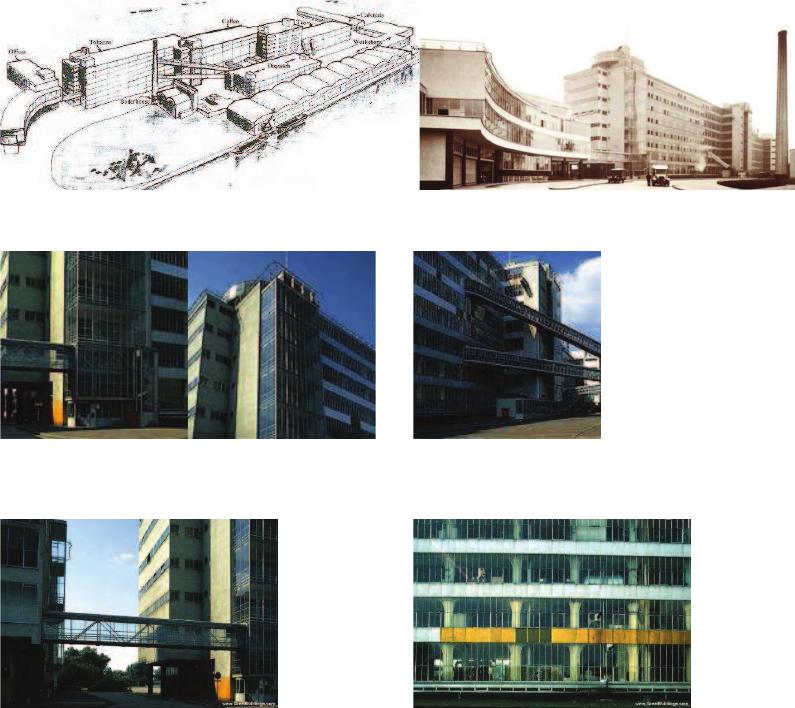

Fig. 1.33 Van Nelle Visão Geral. Fonte: MUNCE, 1960, p. 10……………………………………...
52
Fig. 1.34 Van Nelle Visão Geral II. Fonte: GREATBUILDINGS- Van Nelle Factory, 2008………. 52
Fig. 1.35 Van Nelle Edificio Principal. Fonte: GREATBUILDINGS- Van Nelle Factory, 2008……
52
Fig. 1.36
Van Nelle Detalhe Fachada Norte.Fonte:GREATBUILDINGS- Van Nelle Factory,
2008……………………………………………………………………………………………
52
Fig. 1.37 Passarela. Fonte:GREATBUILDINGS- Van Nelle Factory, 2008……………………….. 52
Fig. 1.38 Plares em Cogumelo. Fonte: GREATBUILDINGS- Van Nelle Factory, 2008................ 52
Fig. 1.39
Evolução da Edificação Industrial em Função da Cobertura. Fonte: FISCHER, G.N. p.
19. …………………………………………………………………………………………..... 54
Fig. 1.40
Entrada e Lobby Lady Esther Company - 1960. Fonte: NELSON, 1938, p.
13.................................................................................................................................... 54
Fig. 1.41 Entrada e Lobby Air France - 1960. Fonte: NELSON, 1938,p. 108................................ 54
Fig. 1.42 Fábrica Rolls-Royce. Fonte: GRIMSHAW ARCHITECTS, 2007……………………….. 60
Fig. 1.43 Fábrica Rolls-Royce / Claraboias. Fonte: GRIMSHAW ARCHITECTS, 2007................ 60

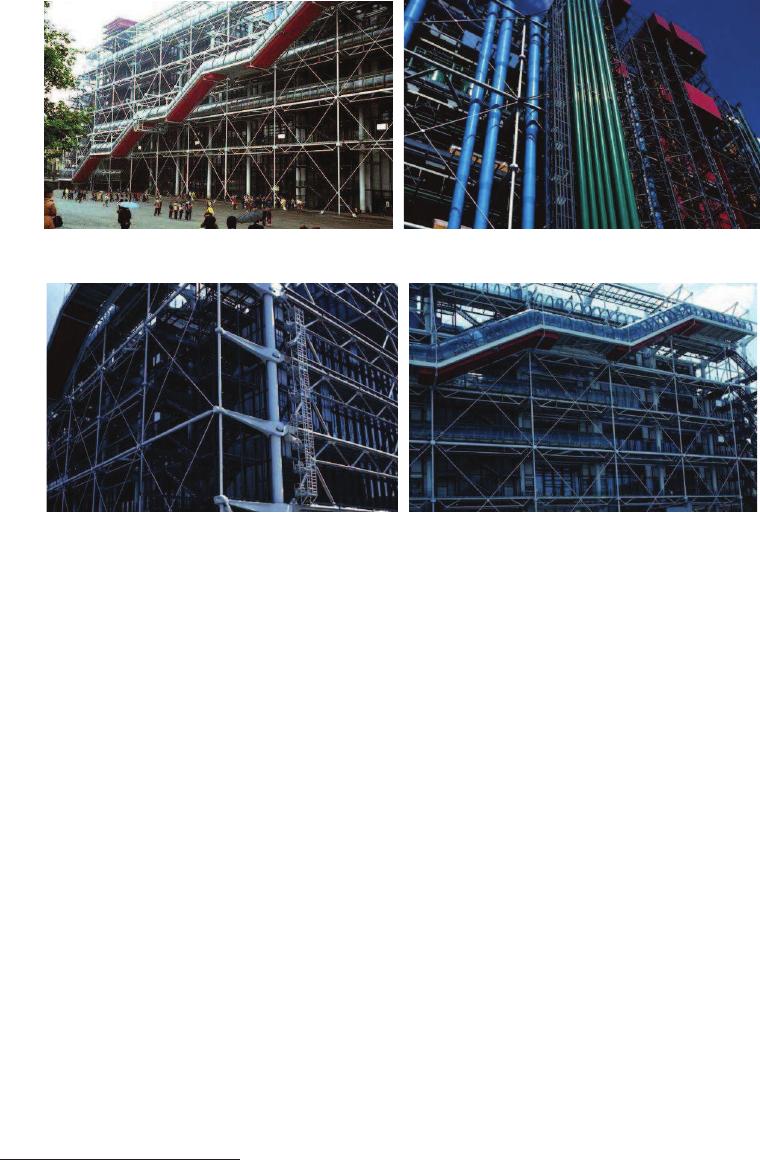

Fig. 1.44 Vista Principal – Pompidou .Fonte:GREATBUILDINGS. Centre Pompidou, 2008........ 62
Fig. 1.45 Tubulação Aparente - Pompidou. Fonte: GREATBUILDINGS. Centre Pompidou,2008. 62
Fig. 1.46 Estrutura Aparente - PompidouFonte: GREATBUILDINGS. Centre Pompidou, 2008.... 62
Fig. 1.47 Sistema de Transporte - Pompidou.Fonte:GREATBUILDINGS.CentrePompidou, 2008 62
Fig. 1.48 Pista de Patinação.Fonte: CHARLESON, 2009, p. 85.................................................... 64

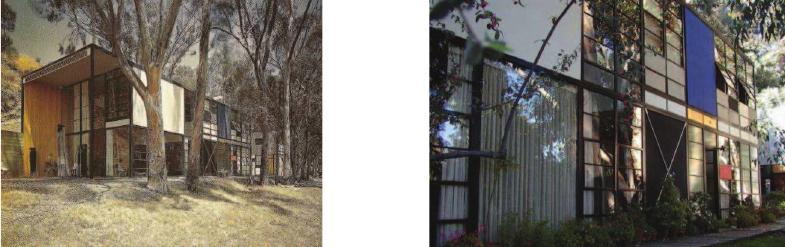

Fig. 1.49 Eames House Vista Principal. Fonte: COLQUHOUN, 2005, p.237............................... 65
Fig. 1.50 Eames’ House. Fonte: GREATBUILDINGS, Eames House, 2008……………………… 65

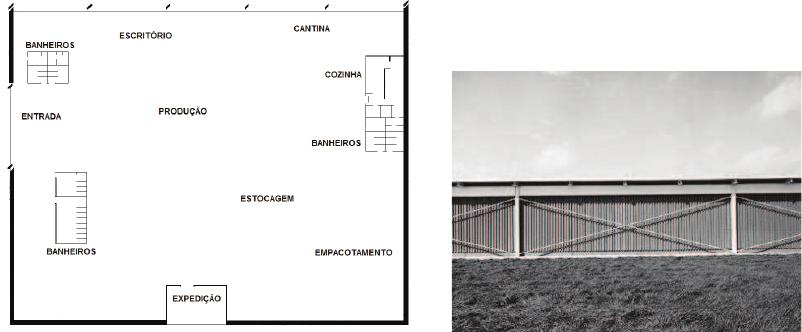

Fig. 1.51 Planta Baixa. Reliance Controls. Fonte: NOLLA,1996, p.42........................................... 66
Fig. 1.52 Fachada Reliance. Fonte: NOLLA,1996, p.44................................................................ 66
Fig. 1.53
Detalhe Estrutura Reliance. Fonte: ENGINEERING TIME LINES. Anthony Hunt –
associates, 2009..............................................................................................................
67
Fig. 1.54
Fachada Reliance II. Fonte: ENGINEERING TIME LINES. Anthony Hunt - selected
works, 2009……………………………………………………………………………………..
67
Fig. 1.55 Park Road. Fonte:GRIMSHAW-ARCHITECTS, 2009…………………………………….. 68
Fig. 1.56 Olivetti. Fonte: STRIKE, 2004, p. 195……………………………………………………….. 68
Fig. 1.57 Herman Miller Visão Geral. Fonte:GRIMSHAW-
ARCHITECTS, 2009…………………...
69
16
Fig. 1.58 Herman Miller Detalhe. Fixação de painel. Fonte: GRIMSHAW-
ARCHITECTS, 2009...
69
Fig. 1.59 Sainbury Centre - Exterior. Fonte: FOSTERANDPARTNERS, 2009.............................. 69
Fig. 1.60 Sainbury Centre - Interior. Fonte: FOSTERANDPARTNERS, 2009............................... 69

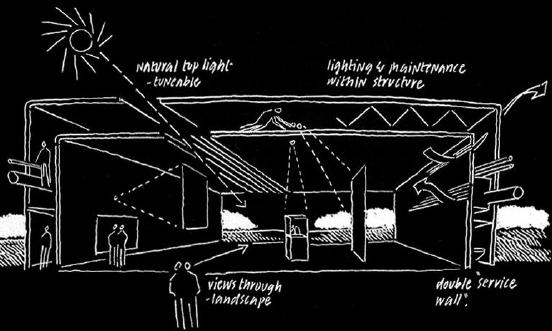

Fig. 1.61 Sainbury Centre – Croqui do Autor. Fonte: FOSTERANDPARTNERS,2009 ................ 70

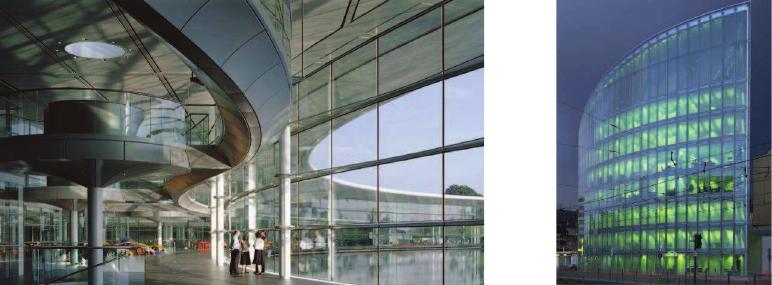

Fig. 1.62 Mclaren Technology Centre. Fonte: FOSTERANDPARTNERS, 2009………………..…
71
Fig. 1.63 Business Promotion Centre. Fonte: FOSTERANDPARTNERS, 2009...........................
71

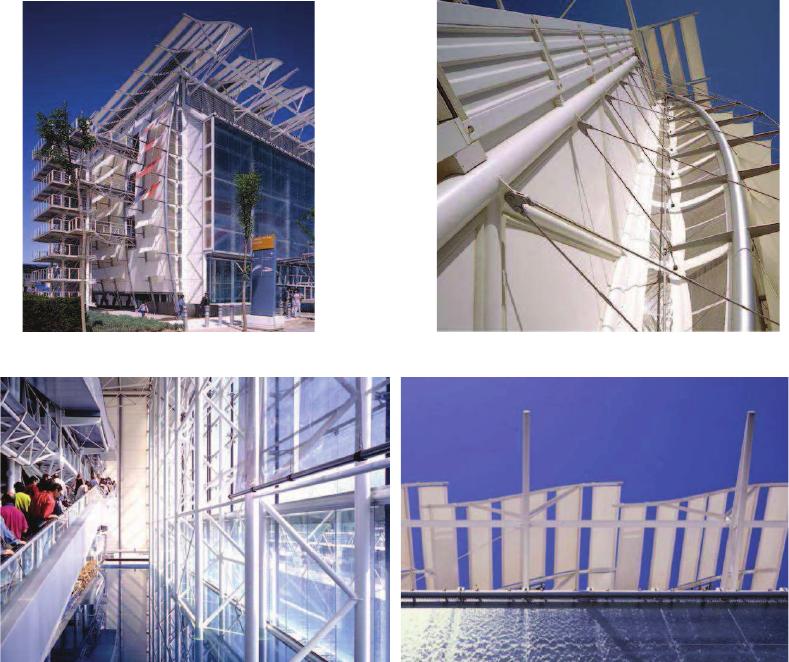

Fig. 1.64 Pavilhão Britânico – Visão Geral. Fonte: GRIMSHAW-ARCHITECTS, 2009................
72
Fig. 1.65 Pavilhão Britânico – Estrutura. Fonte: GRIMSHAW-
ARCHITECTS, 2009.....................
72
Fig. 1.66 Pavilhão Britânico – Interior. Fonte: GRIMSHAW-
ARCHITECTS, 2009........................
72
Fig. 1.67
Pavilhão Britânico – Detalhe Fachada Leste. Fonte: GRIMSHAW-ARCHITECTS,
2009.................................................................................................................................
72
Capítulo2
Pág.
Fig. 2.1 Hierarquia. Fonte: CHING, 2005, p.339.......................................................................... 97
Fig. 2.2 Financial Time Print Work – Fachada. Fonte: GRIMSHAW ARCHITECTS, 2009......... 105
Fig. 2.3
Financial Time Print Work – Detalhe Estrutura. Fonte: GRIMSHAW ARCHITECTS,
2009. ......................................................................................................................... 105
Fig. 2.4
Pista de Patinação no Gelo em Oxford.Fonte: GRIMSHAW ARCHITECTS,
2009................................................................................................................................ 106
Fig. 2.5
Pista de Patinação no Gelo em Oxford. Detalhe Estrutura. Fonte: GRIMSHAW
ARCHITECTS, 2009. ..................................................................................................... 106
Fig. 2.6 Pista de Patinação Hamburgo - Alemanha. Fonte:CHARLESON, 2009, p.163............. 107
Fig. 2.7 Treliça – Aeroporto de São Francisco - EUA. Fonte: CHARLESON, 2009, p.163......... 107
Fig. 2.8 Palácio de Cristal da Feira de Comércio Leipzig. Fonte: CHARLESON, 2009, p.168...
108
Fig. 2.9
Centro de Sementes. Fonte: CHARLESON,2009, p.175................................................
108
Fig. 2.10 Esboço de Igreja Ideal por Leonardo da Vinci. Fonte: CHING.2005, p. 190..............
...
111
Fig. 2.11
Organização Linear. Fonte: CHING, p. 198....................................................................
111

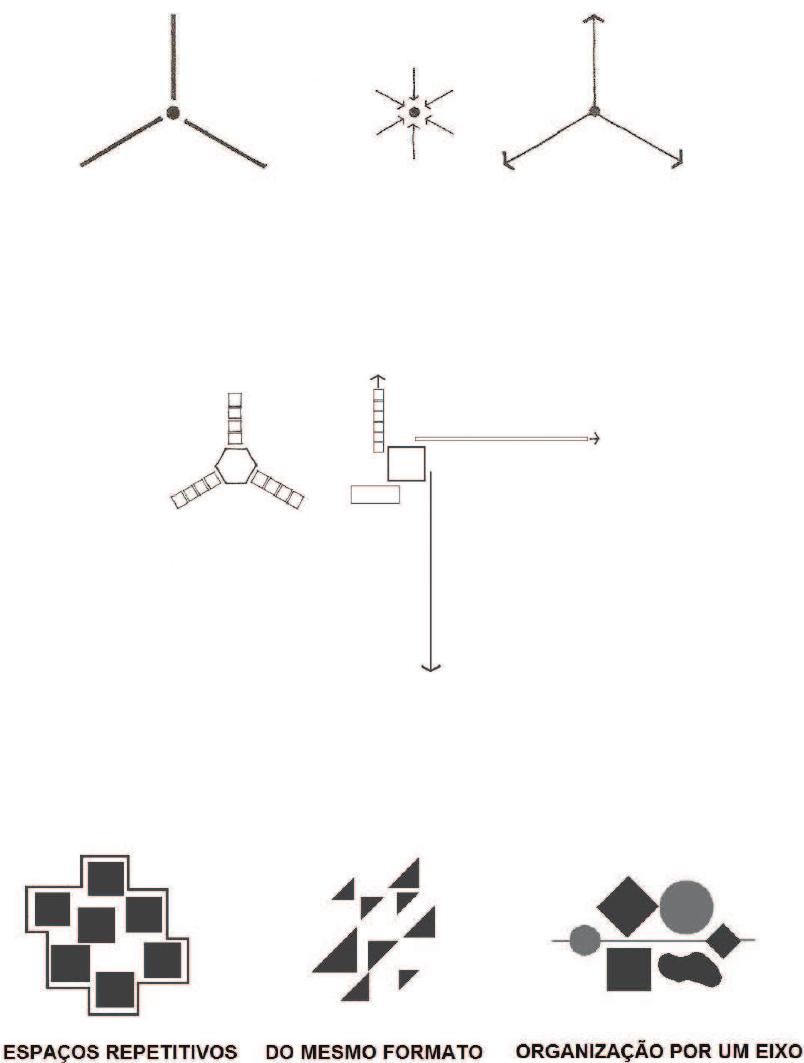

Fig. 2.12 Organização Centralizada. Fonte: CHING, 2005, p. 208................................................ 112
Fig. 2.13 Diferentes composições de Organização Centralizada. Fonte: CHING, 2005, p. 208... 112
Fig. 2.14 Características de Espaços Aglomerados. Fonte: CHING, 2005, p. 214....................... 112
Fig. 2.15 Configuração dos Espaços Aglomerados. Fonte: CHING, 2005, p. 214........................ 113

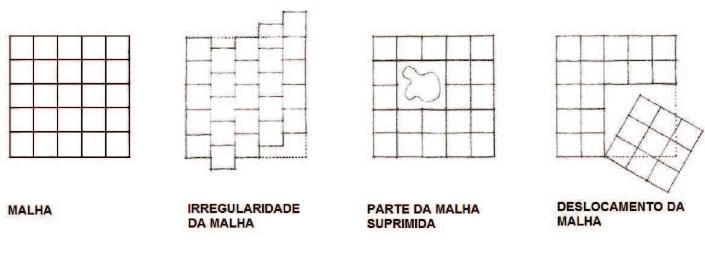

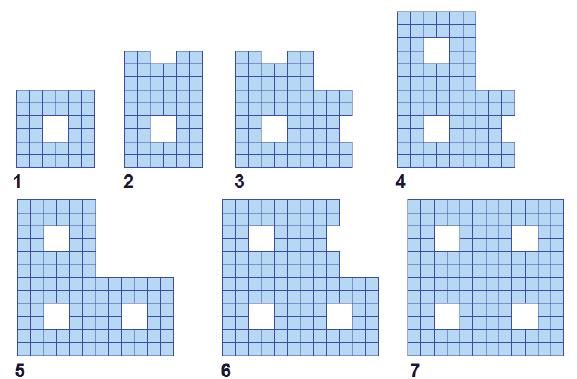

Fig. 2.16 Composição em Malha. Fonte: CHING, 2005, p. 221.................................................... 114
17
Capítulo3
Pág.
Fig. 3.1 Centro Renault. Fonte: FOSTERANDPARTNERS, 2008............................................... 121
Fig. 3.2 Centro Renault II. Fonte: ABTEILUNG FÜR HOCHBAU, 2008...................................... 121
Fig. 3.3 Iluminação Natural. Fonte: ABTEILUNG FÜR HOCHBAU, 2008.................................... 121
Fig. 3.4 Paisagem. Fonte: FOSTERANDPARTNERS, 2008....................................................... 122
Fig. 3.5 Implantação. Fonte: FOSTERANDPARTNERS, 2009................................................... 122
Fig. 3.6 Entorno. Fonte: GOOGLE MAPS RENAULT, 2009....................................................... 123
Fig. 3.7 Esquema Gráfico. Fonte: Abteilung Für Hochbau, 2008................................................ 123
Fig. 3.8 Planta Baixa. Fonte: FOSTERANDPARTNERS, 2009.................................................. 124
Fig. 3.9 Corte AA. Fonte: FOSTERANDPARTNERS, 2009....................................................... 124
Fig. 3.10 Corte BB. Fonte: FOSTERANDPARTNERS, 2009....................................................... 124
Fig.3.11 Vista Principal. Fonte: FOSTERANDPARTNERS, 2009............................................... 124
Fig.3.12 Vista Lateral. Fonte: FOSTERANDPARTNERS, 2009.................................................. 124

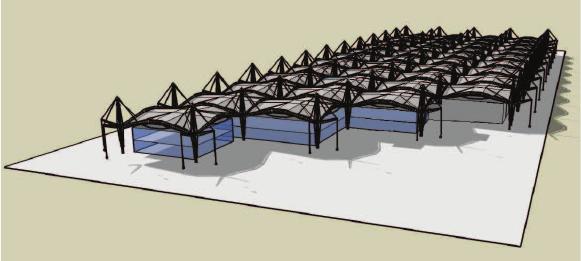

Fig.3.13 Volumetria Renault. Fonte: FOSTERANDPARTNERS, 2009....................................... 125

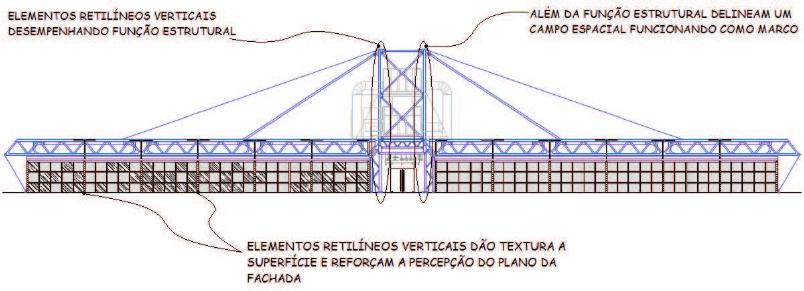

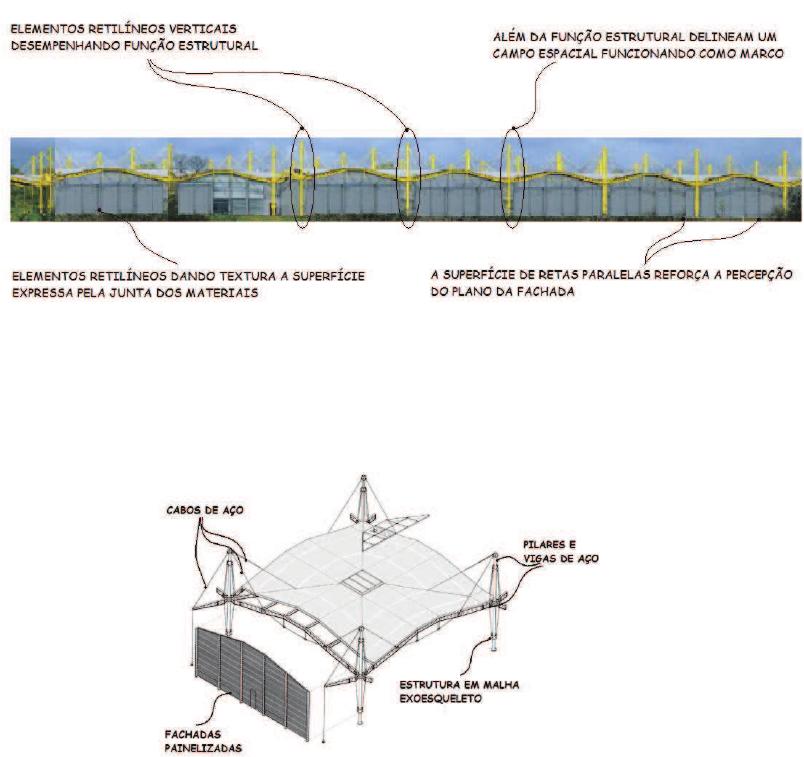

Fig.3.14 Elementos Retilíneos Verticais. Fonte: FOSTERANDPARTNERS, 2009..................... 126

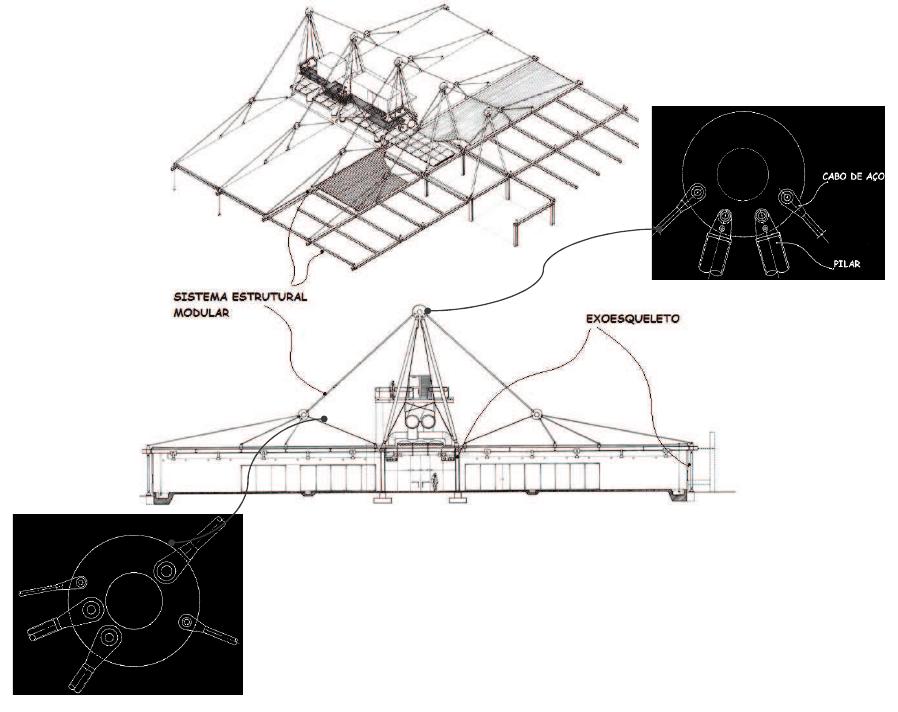

Fig. 3.15 Estrutura Renault. Fonte: FOSTERANDPARTNERS, 2008.......................................... 126

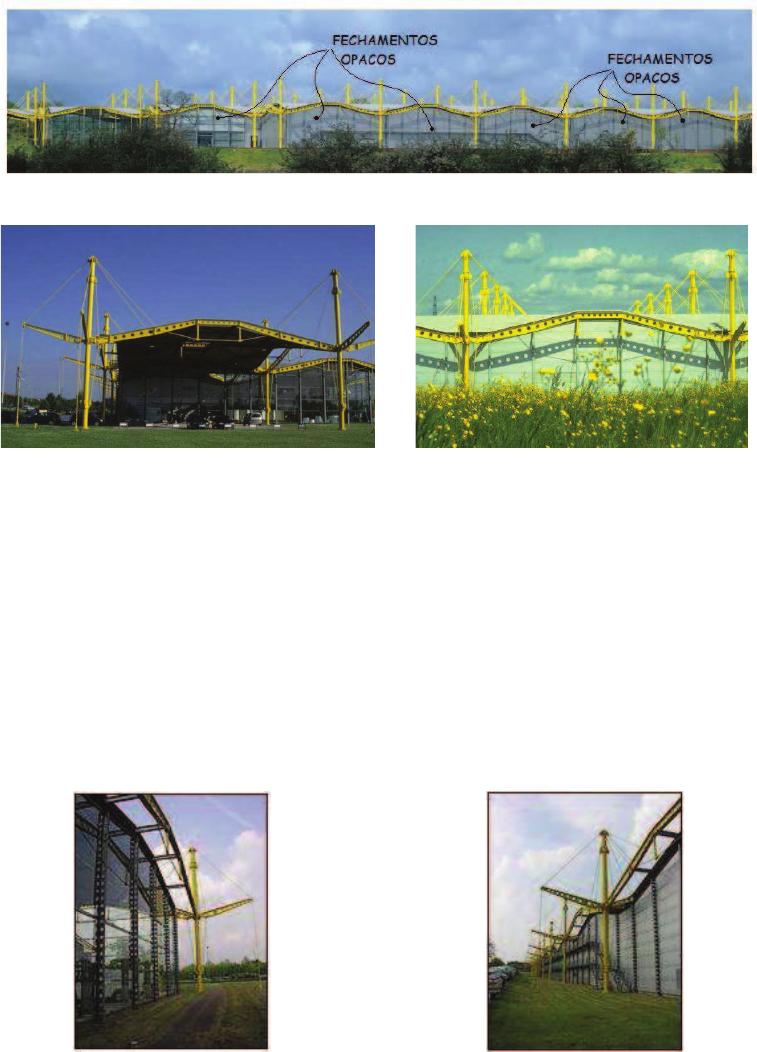

Fig. 3.16 Fachada Lateral. Fonte: FOSTERANDPARTNERS, 2008............................................ 127
Fig. 3.17
Fachada Principal. Fonte: JANBERG, 2009..................................................................
127
Fig. 3.18 Projeção Estrutura Sobre Fachada. Fonte: FOSTERANDPARTNERS, 2008............... 127
Fig. 3.19 Fachada Principal - Detalhe Fonte: HARTILL, 2009....................................................... 127
Fig. 3.20 Fachada Lateral - Detalhe. Fonte: HARTILL, 2009......................................................... 127

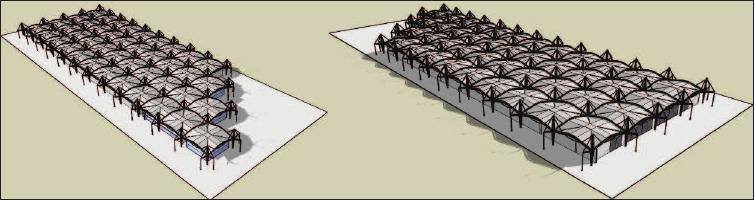

Fig. 3.21 Renault Volumetria. Fonte: FOSTERANDPARTNERS, 2009......................................... 128

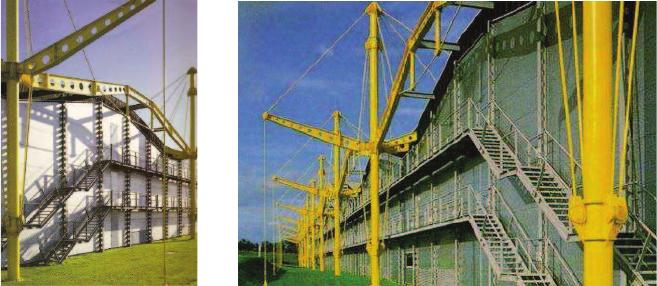

Fig. 3.22 Escada. Fonte: PHILIPS, 1992, p.62.............................................................................. 129
Fig. 3.23 Escada II. Fonte: ABTEILUNG FÜR HOCHBAU, 2008.................................................. 129
Fig. 3.24 Elementos Estruturais. Fonte: PHILIPS, 1992. p. 67...................................................... 130
Fig. 3.25 Elementos Estruturais II. Fonte: PHILIPS, 1992. p. 66................................................... 130
Fig. 3.26
Renault – Expressão da Edificação. Fonte: FOSTERANDPARTNERS,
2008................................................................................................................................. 130

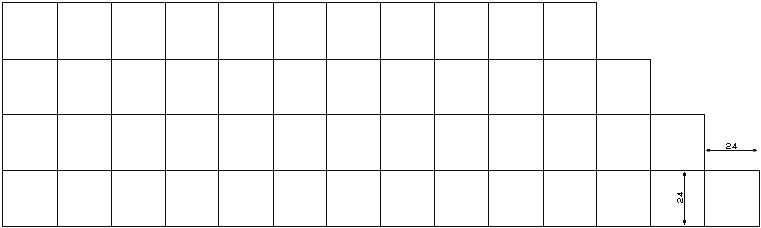

Fig. 3.27 Composição em Malha. Fonte: FOSTERANDPARTNERS, 2008................................. 131

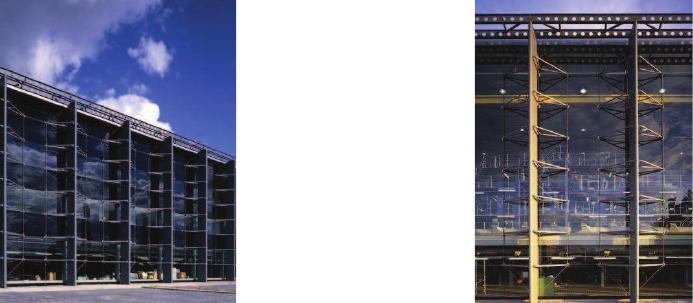

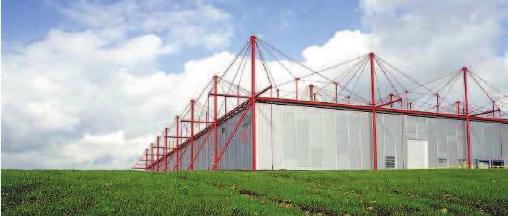

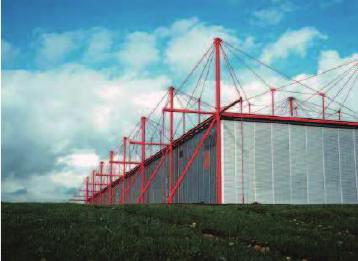

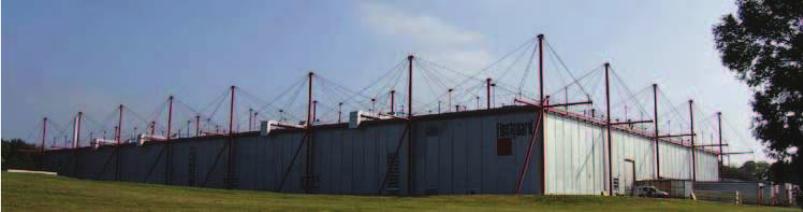

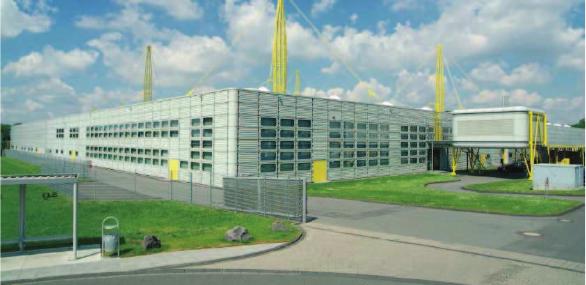

Fig. 3.28 Fleetguard Visão Geral. Fonte: RSHP – Exterior, 2008.................................................. 133

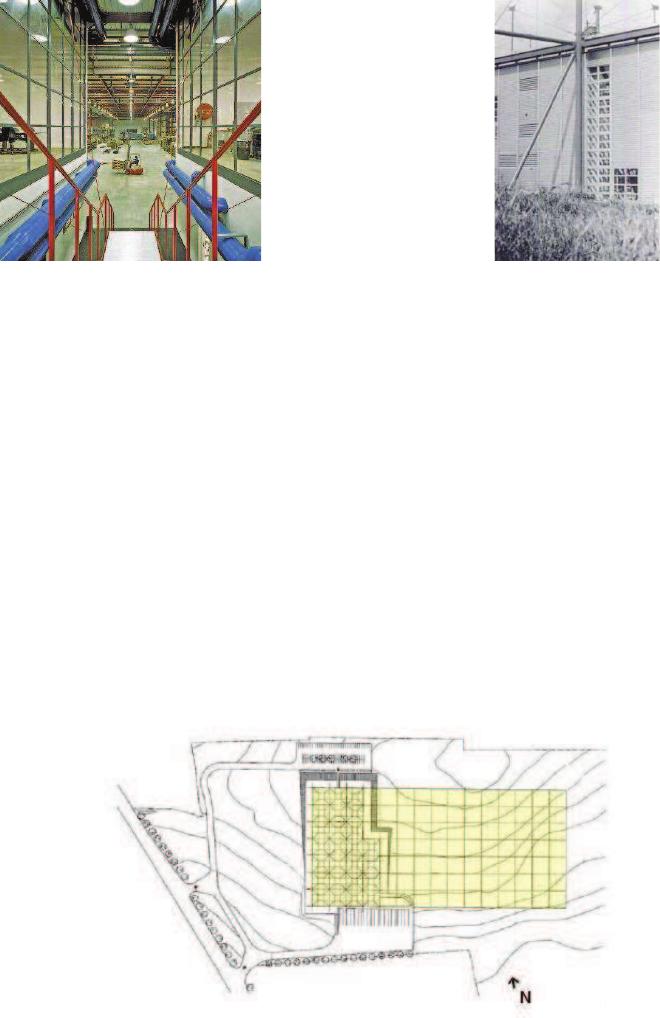

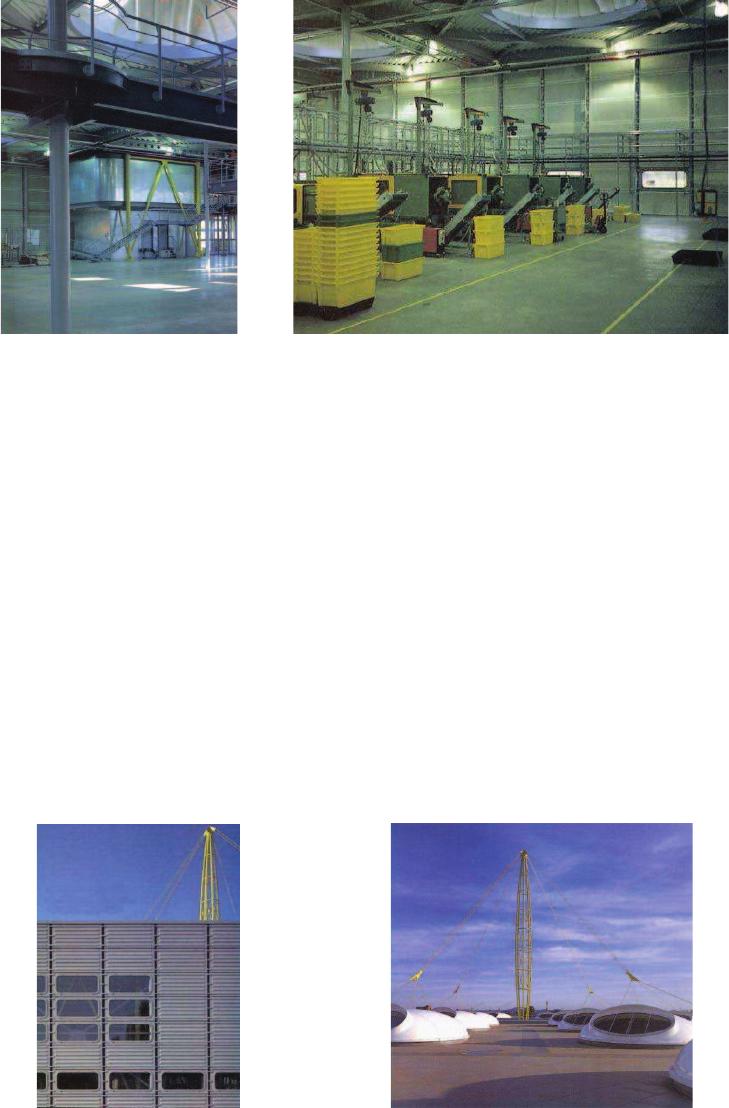

Fig. 3.29 Interior Fleetguard. Fonte: RSHP – Interior, 2008...........................................................
134

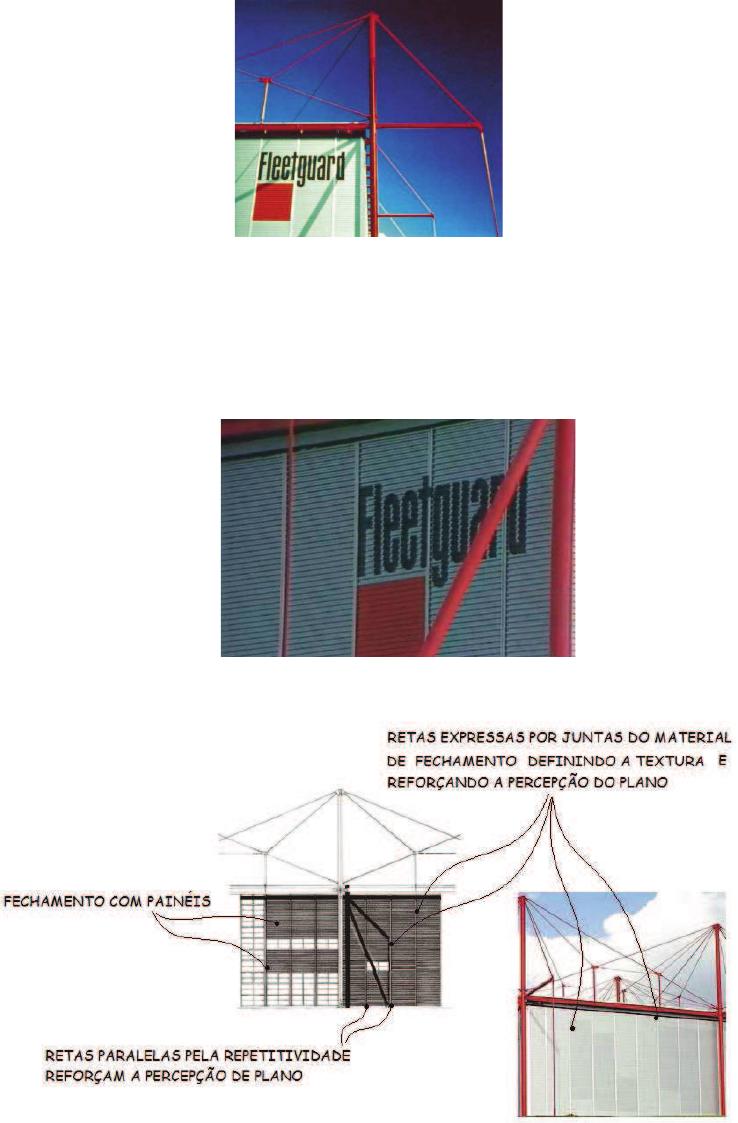

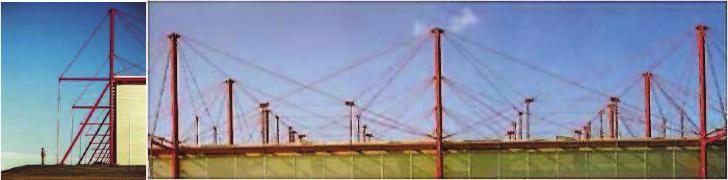

Fig. 3.30 Pele Fleetguard. Fonte:................................................................................................... 134
18

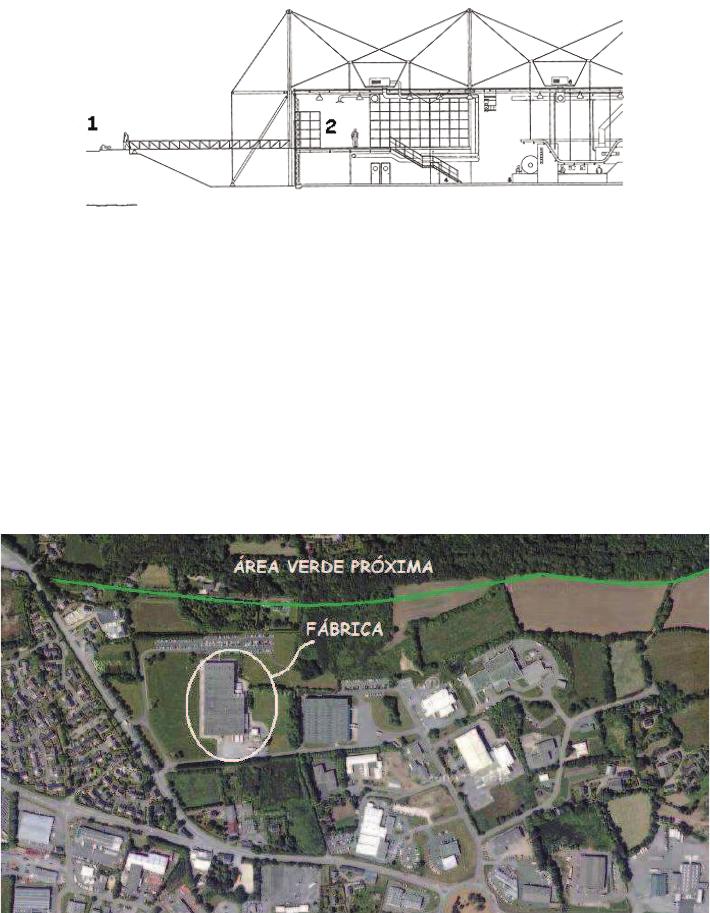

Fig. 3.31 Implantação Fleetguard.Fonte: NICHOLS, 2008............................................................ 134
Fig. 3.32 Detalhe Passarela. Fonte : RSHP, 2008…………………………………………………. 135

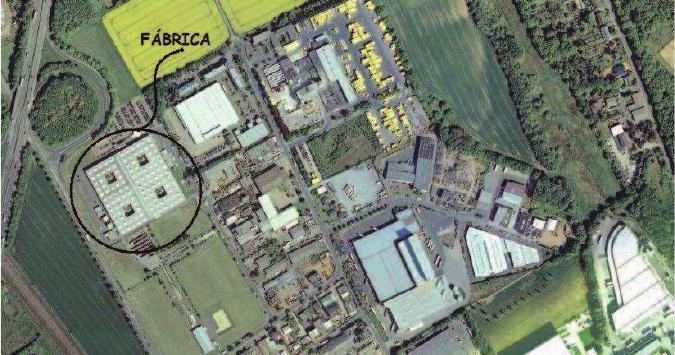

Fig. 3.33 Entorno Fleetguard. Fonte: GOOGLE MAPS FLEETGUARD, 2009............................ 135

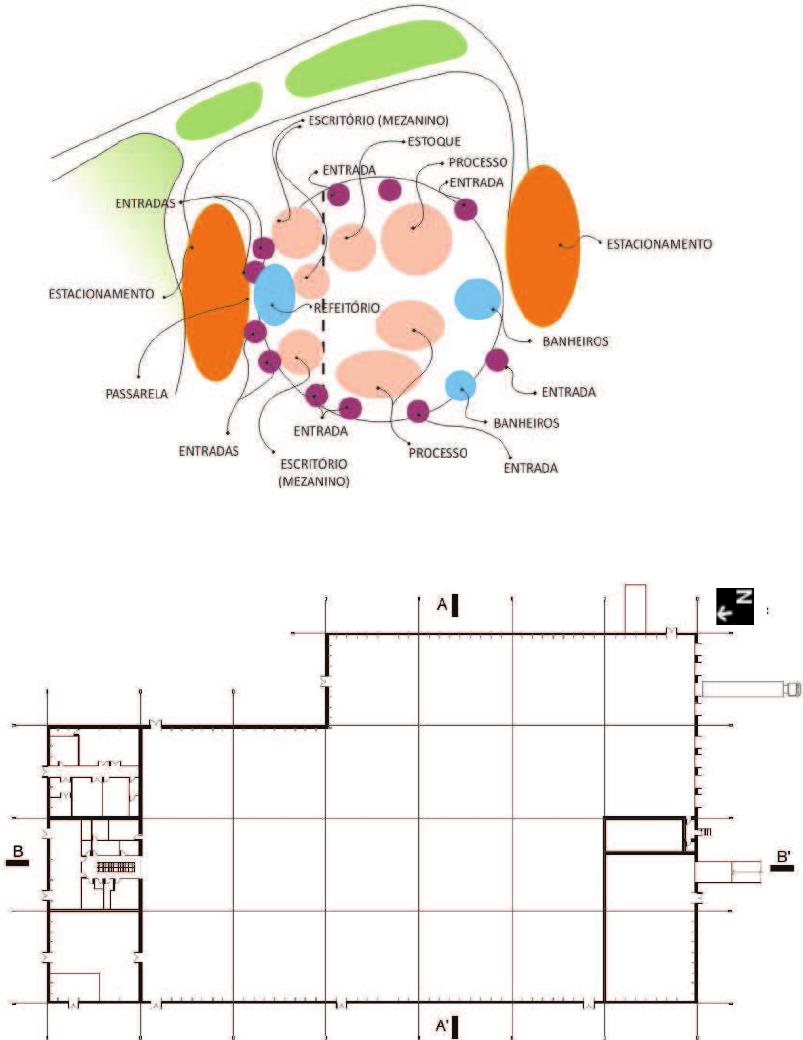

Fig. 3.34 Esquema Gráfico Fleetguard. Fonte: RSHP, 2008........................................................ 136

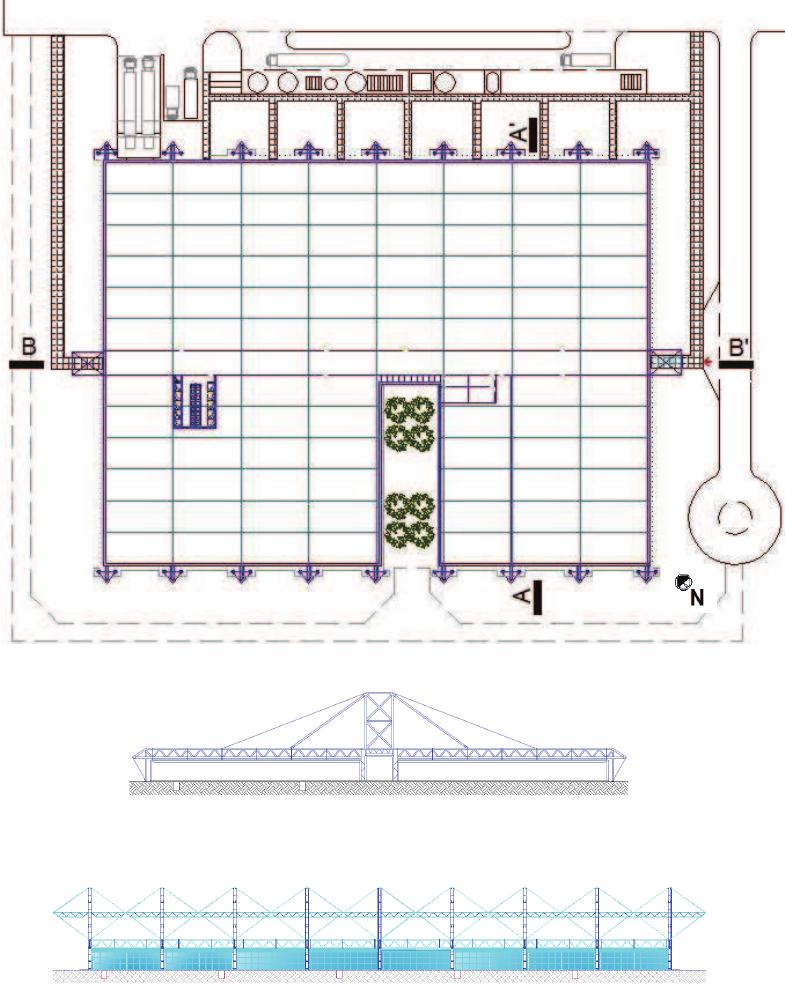

Fig. 3.35 Planta Baixa Fleetguard. Fonte: RSHP, 2008................................................................ 136
Fig. 3.36 Corte AA Fleetguard.Fonte: RSHP, 2008....................................................................... 137
Fig. 3.37 Corte BB Fleetguard.Fonte: RSHP, 2008....................................................................... 137

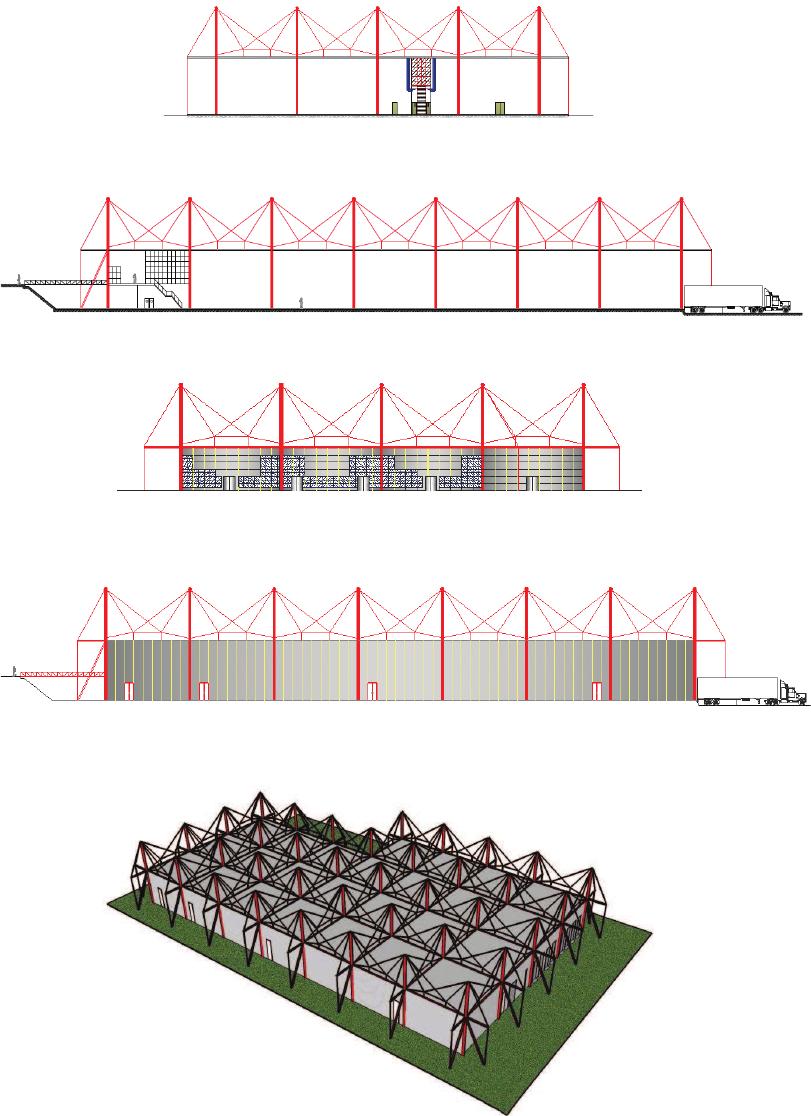

Fig. 3.38 Vista Principal Fleetguard.Fonte: RSHP, 2008............................................................... 137
Fig. 3.39 Vista Lateral Fleetguard.Fonte: RSHP, 2008.................................................................. 137

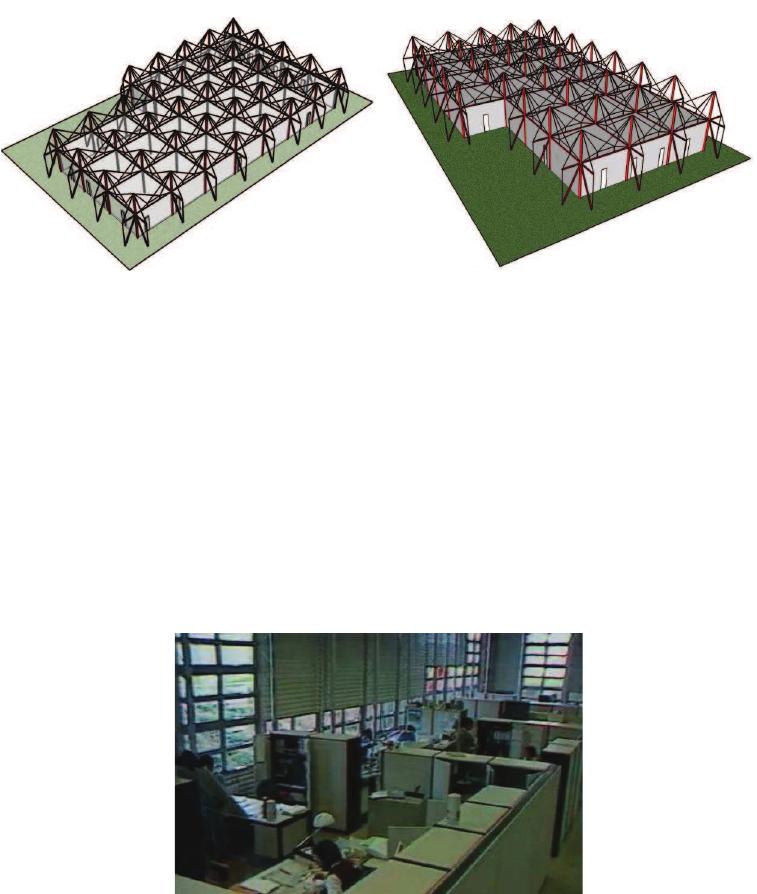

Fig. 3.40 Volumetria Fleetguard. Fonte: RSHP, 2008.................................................................... 137

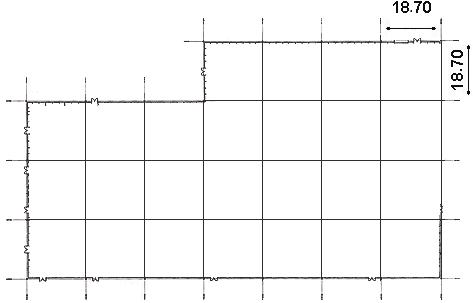

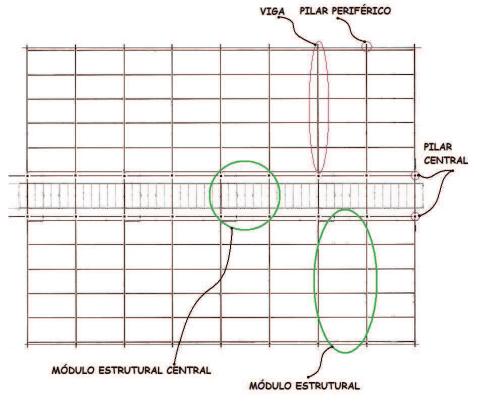

Fig. 3.41 Malha Estrutural. Fonte: RSHP, 2008............................................................................. 138

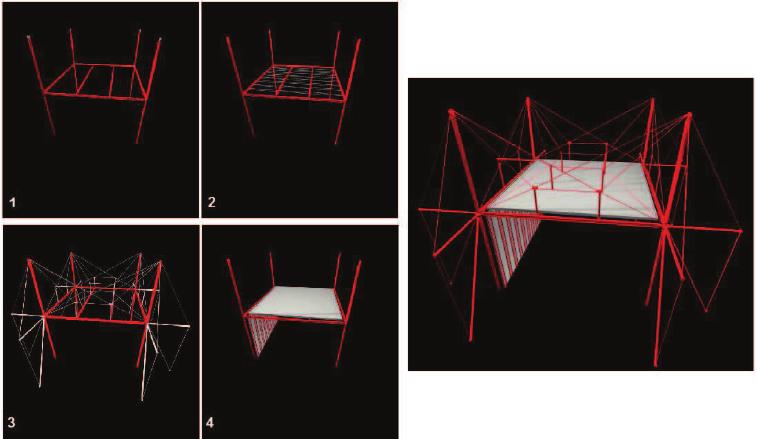

Fig. 3.42 Estrutura Detalhe. Fonte: YIP; WAI; HANG; LUN; YUE; LAI. 2007............................... 139

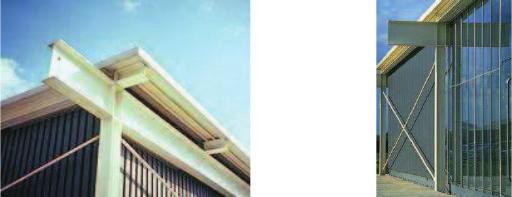

Fig. 3.43 Estrutura Externa. Fonte: RSHP, Exterior - Detail, 2008................................................ 140
Fig. 3.44 Detalhe Fachada. Fonte: INAFR, 1984........................................................................... 140

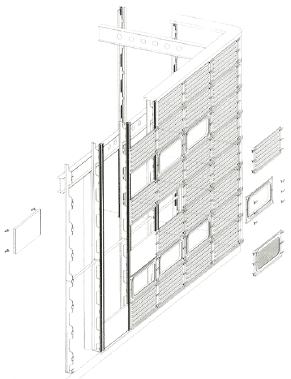

Fig. 3.45 Detalhe Fechamento. Fonte: RSHP. Part elevation, 2008............................................. 140
Fig. 3.46 Estrutura Exposta Fleetguard. Fonte: RSHP. Exterior, 2008........................................ 141
Fig. 3.47 Volumetria – Dominância. RSHP, 2008.......................................................................... 142
Fig. 3.48 Escritório Mezanino. Fonte: INAFR. Escritório Mezanino, 1984. .................................. 142
Fig. 3.49 Estrutura I. Fonte: RSHP – Exterior, 2008...................................................................... 143
Fig. 3.50 Estrutura II. Fonte: Fonte: NICHOLS, 2008..................................................................... 143
Fig. 3.51 Fleetguard Visão Geral II. Fonte: ARCHIGUIDE, 2007................................................... 144
Fig. 3.52 Fachada Parte Posterior INMOS. Fonte: RSHP INMUS, 2008...................................... 146

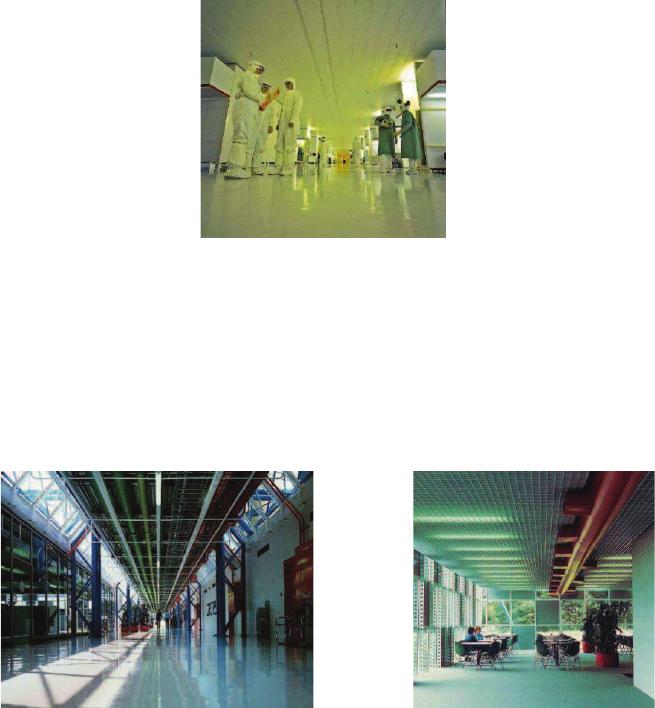

Fig. 3.53 Interior.Fonte: RSHP INMOS, 2009. .............................................................................. 147
Fig. 3.54 Corredor Interno. Fonte: RSHP INMOS, 2009..............................................................
147
Fig. 3.55 Espaço Café.Fonte: RSHP INMOS, 2009...................................................................... 147
Fig. 3.56 Detalhe Dutos. Fonte: PHILIPS, 1992, p. 98................................................................. 148
Fig. 3.57 Entorno INMOS. Fonte: GOOGLE MAPS INMOS, 2009............................................... 148
Fig. 3.58 Esquema Gráfico - INMOS. Fonte: RSHP, 2009............................................................ 149
Fig. 3.59 Situação. Fonte: PHILIPS, p. 97..................................................................................... 149
Fig. 3.60 Planta Baixa - INMOS . Fonte: RSHP, 2009................................................................... 150

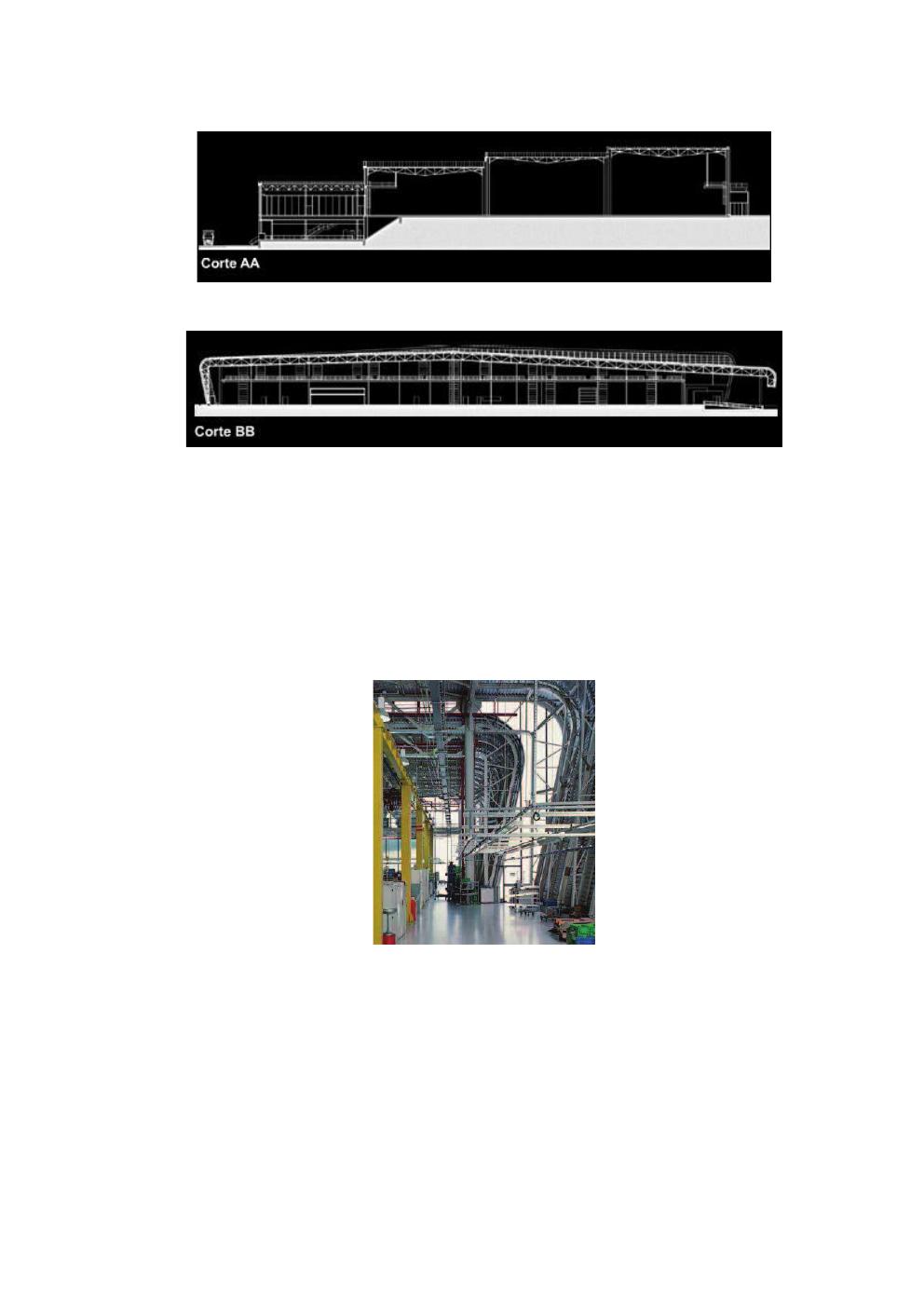

Fig. 3.61 Corte AA - INMOS . Fonte: RSHP, 2009......................................................................... 150
Fig. 3.62 Corte BB - INMOS . Fonte: RSHP, 2009......................................................................... 150
19

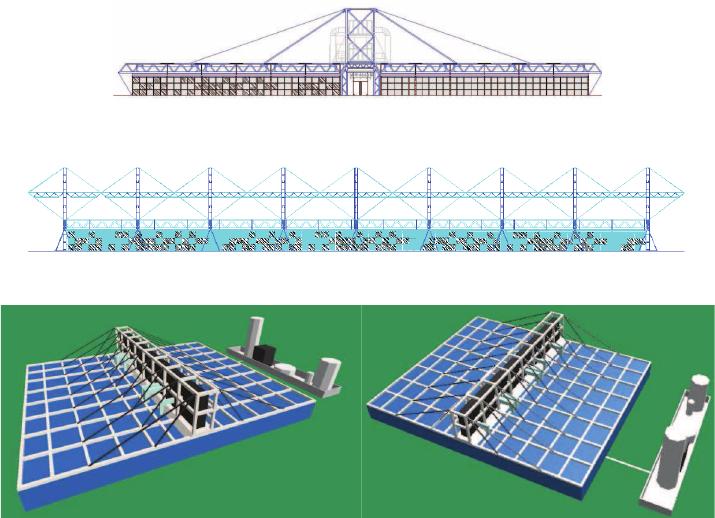

Fig. 3.63 Vista – Principal - INMOS . Fonte: RSHP, 2009.............................................................. 151
Fig. 3.64 Vista – Lateral - INMOS. Fonte: RSHP, 2009................................................................. 151
Fig. 3.65 Volumetria - INMOS . Fonte: RSHP, 2009...................................................................... 151

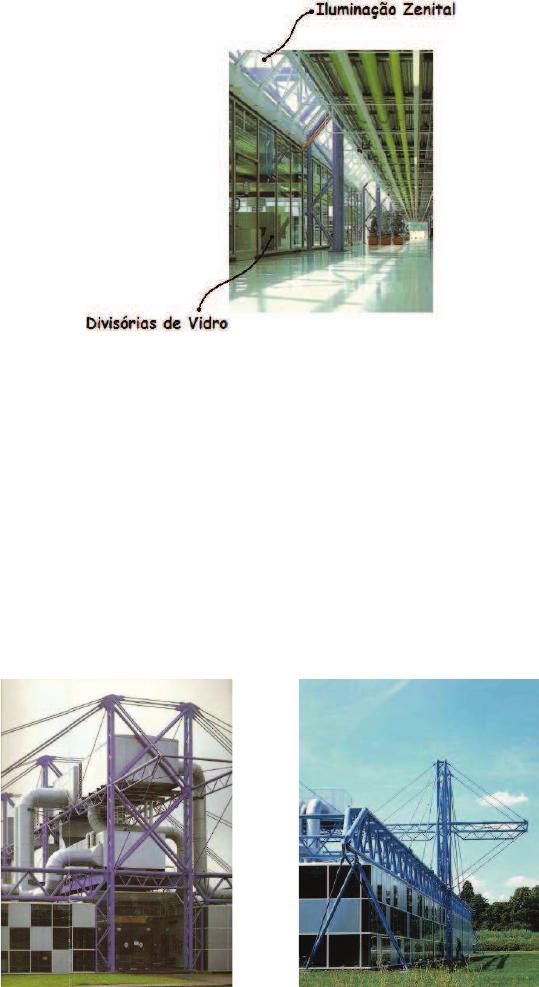

Fig. 3.66 Iluminação e Divisória Fixa. Fonte: PHILIPS, 1992, p.102............................................. 152
Fig. 3.67 Detalhe Pilar Central. Fonte: PHILIPS, 1992, p.101.......................................................
152
Fig. 3.68 Detalhe Viga e Pilar Periférico. Fonte: PHILIPS,1992 p.103.......................................... 152

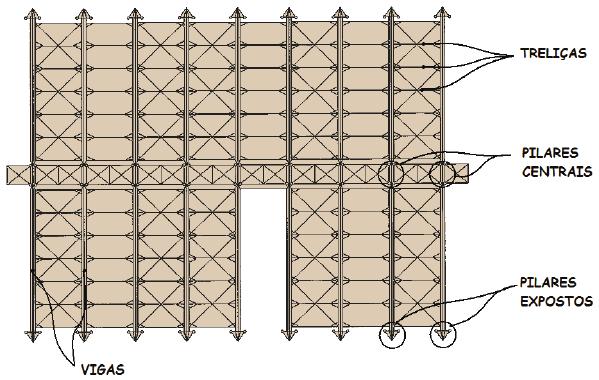

Fig. 3.69 Malha Estrutural. Fonte: ABTEILUNG FÜR HOCHBAU- INMUS, 2008........................ 153

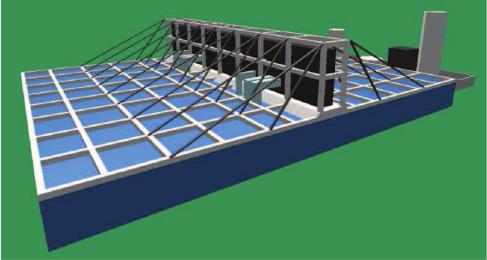

Fig. 3.70 Volumetria INMOS. Fonte: RSHP, 2009...................................................................... 154
Fig. 3.71 Elementos Verticais INMOS. Fonte: RSHP, 2009........................................................ 156

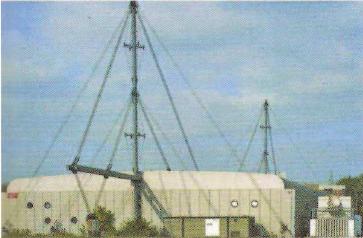

Fig. 3.72 PATSCENTRE Visão Geral. Fonte: RSHP PATSCENTRE, 2008.................................. 158
Fig. 3.73 Exterior PATSCENTRE. Fonte: GSAPPonline, 2008...................................................... 159
Fig. 3.74
Domos. Fonte: GSAPPonline, 2008................................................................................
159
Fig. 3.75 Domos II. Fonte: GSAPPonline, 2008............................................................................. 159
Fig. 3.76 Entorno PATSCENTRE. Fonte: GOOGLE MAPS PATSCENTER, 2009...................... 160
Fig. 3.77 Esquema Gráfico PATSCENTRE. Fonte: RSHP, 2008.................................................. 160
Fig. 3.78 PASTCENTRE Planta Baixa. Fonte: GSAPPonline, 2008.............................................. 161
Fig. 3.79
PASTCENTRE Corte AA. Fonte: GSAPPonline, 2008...................................................
161
Fig. 3.80
PASTCENTRE Vista Principal. Fonte: GSAPPonline, 2008...........................................
161
Fig. 3.81
PASTCENTRE Corte BB. Fonte: GSAPPonline, 2008...................................................
161
Fig. 3.82
PASTCENTRE Vista Lateral. Fonte: GSAPPonline, 2008..............................................
161
Fig. 3.83
PASTCENTRE Volumetria. Fonte: GSAPPonline, 2008.................................................
162
Fig. 3.84 PASTCENTRE Estrutura e Corte Transversal. Fonte: RSHP PATSCENTRE, 2008.... 163
Fig. 3.85 Fachadas. Fonte: GSAPPonline, 2008........................................................................... 164
Fig. 3.86
Detalhe Pilar Central PA. Fonte: GSAPPonline, 2008....................................................
166
Fig. 3.87
Detalhe Pilar Central PA II. Fonte: PHILIPS, 1992, p.115.............................................
166
Fig. 3.88 Módulo Estrutural. Fonte: RSHP, 2008........................................................................... 167
Fig. 3.89 Visão Geral IGUS. Fonte: IGUS, 2008............................................................................ 169
Fig. 3.90 Fases da Construção IGUS. Fonte: GREENBERG, 2009.............................................. 170
Fig. 3.91 Interior Passarela. Fonte: GREENBERG, 2009............................................................ 171
Fig. 3.92 Interior Passarela / Processo. Fonte: GREENBERG,2009............................................ 171
Fig. 3.93
Fechamento. Fonte: GREENBERG, 2009...................................................................
171
Fig. 3.94 Domos. Fonte: GREENBERG, 2009. ............................................................................. 171
20
Fig. 3.95 Entorno IGUS. Fonte: GOOGLE MAPS IGUS, 2009. .................................................... 172
Fig. 3.96 Esquema Gráfico - IGUS. Fonte: GRIMSHAW-ARCHITECTS, 2009............................ 173
Fig. 3.97 Situação IGUS. Fonte: GREENBERG, 2009. .............................................................. 173
Fig. 3.98
IGUS Planta Baixa. Fonte: GRIMSHAW-ARCHITECTS, 2009......................................
174
Fig. 3.99
IGUS Corte AA. Fonte: GRIMSHAW-ARCHITECTS, 2009............................................
174
Fig. 3.100
IGUS Vista. Fonte: GRIMSHAW-ARCHITECTS, 2009...................................................
174
Fig. 3.101
IGUS Volumetria. Fonte: GRIMSHAW-ARCHITECTS, 2009.........................................
175
Fig. 3.102 IGUS Exoesqueleto. Fonte: GRIMSHAW-ARCHITECTS, 2009 ................................... 176
Fig. 3.103 IGUS Mastros Estruturais. Fonte: GREENBERG, 2009................................................. 176
Fig. 3.104 IGUS Fachada em Painéis. Fonte: GREENBERG, 2009............................................... 177
Capítulo4
Pág.
Fig. 4.1
Atividade e Condições de Conforto
. RIVERO, 1986,
p.67............................................................................................................................. 200

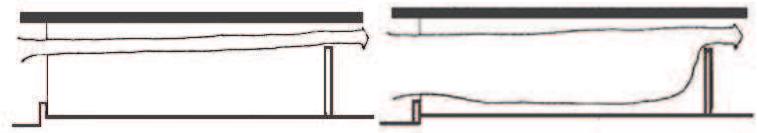

Fig. 4.2 Ventilação de Inverno. Fonte: RIVERO, 1985: p.113...................................................... 205
Fig. 4.3 Ventilação de Verão. Fonte: RIVERO , 1985: p.113....................................................... 205

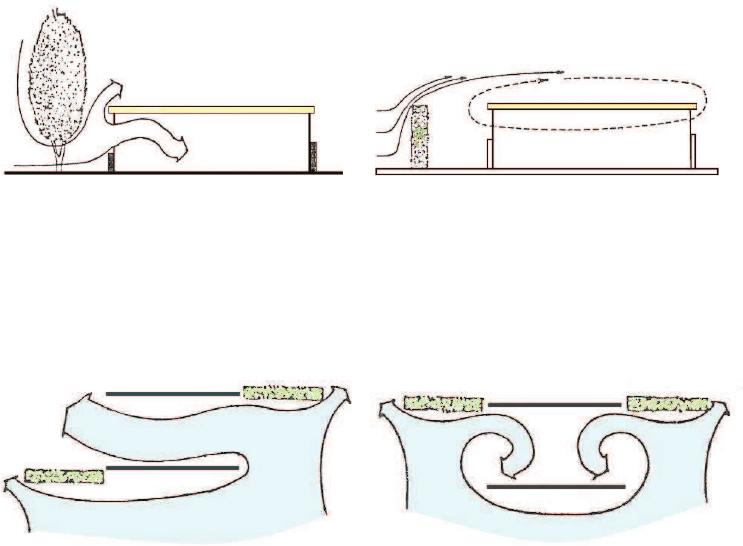

Fig. 4.4 Efeito de cerca vegetal, direção ascendente. Fonte: RIVERO, 1985: p.118.................. 209
Fig. 4.5 Efeito de cerca vegetal. Fonte: RIVERO, 1985: p.118.................................................... 209
Fig. 4.6 Cerca Vegetal Modificando a Direção do Vento. Fonte: RIVERO, 1985: p.119............. 209
Fig. 4.7 Cerca Vegetal Modificando a Direção do Vento II. Fonte: RIVERO, 1985: p.119.......... 209
Fig. 4.8 Propriedades do Vidro. Fonte: RIVERO, 1985: p.96....................................................... 211

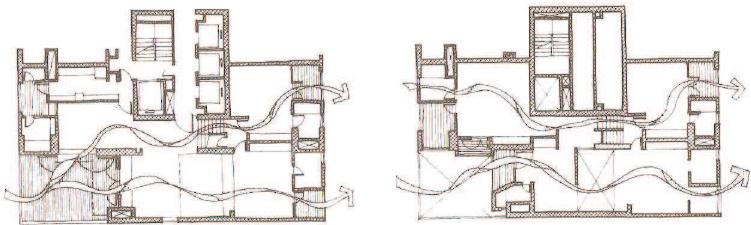

Fig. 4.9 Apart. Kanchunjunga.Pav Inf. Duplex. Fonte: BROWN e DEKAY. p.173..................... 214
Fig. 4.10 Apart. Kanchunjunga.Pav Sup. Duplex. Fonte: BROWN e DEKAY. p.173.................. 214

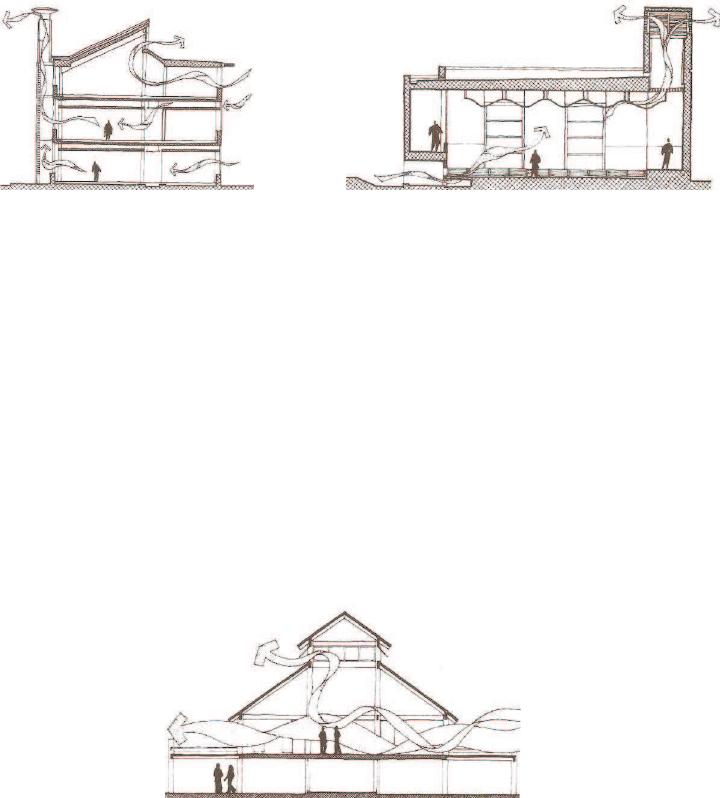

Fig. 4.11 Efeito Chaminé.Edificação BRE - Fonte: BROWN e DEKAY. p. 208............................ 215
Fig. 4.12 Efeito Chaminé.EdificaçãoBRE–C orte no Auditório. Fonte: BROWN e DEKAY. p.208. 215
Fig. 4.13 Ventilação Conjugada – Casa Logan. Fonte: BROWN e DEKAY. p.169....................... 215
Fig. 4.14 Aberturas Zenitais. Fonte: GONÇALVES E VIANNA, 2001: p.174. ............................. 219
Fig. 4.15
Iluminação Adicional. Fonte: PHILIPS, 1986: p.80
....................................................
219
Capítulo5
Pág.
Fig. 5.1
Visão Geral VALEO. Fonte: ARCOWEB, 2007...............................................................
228
Fig. 5.2
Implantação VALEO. Fonte: ARCOWEB, 2007..............................................................
229
21
Fig. 5.3
Planta Baixa VALEO
.
Fonte: COELHO, 2007.................................................................
229
Fig. 5.4
Cortes AA VALEO
.
Fonte: COELHO, 2007................................................
.....................
230
Fig. 5.5
Cortes BB VALEO
.
Fonte: COELHO, 2007.....................................................................
230
Fig. 5.6
Interior Fábrica da VALEO. Fonte: COELHO, 2007........................................................
230
Fig. 5.7
Detalhe Fachada VALEO. Fonte: Arquitetura e Aço, 2009.............................................
231
Fig. 5.8
Detalhe Fechamento VALEO. Fonte: Arquitetura e Aço, 2009.......................................
231
Fig. 5.9
Visão Geral PW Brail Export. Fonte: METÁLICA, 2009..................................................
233
Fig. 5.10
Implantação. Fonte: PAIVA, 2
004...................................................................................
234
Fig. 5.11
Produção e Lavanderia. Fonte: PAIVA, 2004.................................................................
234
Fig. 5.12
Contraventamento Estrutura Cobertura. Fonte: PAIVA, 2004........................................
234
Fig. 5.13
Planta Baixa Refeitório Auditório. Fonte: PAIVA, 2004..................................................
235
Fig. 5.14
Planta Baixa Edifício Administrativo. Fonte: PAIVA, 2004.............................................
235
Fig. 5.15
Planta Baixa Produção e Lavanderia. Fonte: PAIVA, 2004...........................................
235
Fig. 5.16
Venezianas Produção. Fonte: PAIVA, 2004.................................................................
236
Fig. 5.17
Shed. Fonte: PAIVA, 2004.............................................................................................
236
Fig. 5.18
Aberturas Opcionais Externamente. Fonte: O Autor, 2009............................................
237
Fig. 5.19
Aberturas Opcionais Internamente. Fonte: O Autor, 2009.............................................
237
Fig. 5.20
Visão Geral KNAUF. Fonte: GRUNOW, 2006...............................................................
239
Fig. 5.21
Cobertura KNAUF
.
Fonte: GRUNOW, 2006..................................................................
240
Fig. 5.22
Planta Baixa KNAUF
.
Fonte: NPC Grupo Arquitetura LTDA, 2010...............................
241
Fig. 5.23
Vista KNAUF
.
Fonte: GRUNOW, 2006..........................................................................
242
Fig. 5.24
Corte KNAUF
.
Fonte: NPC Grupo Arquitetura LTDA, 2010..........................................
242
Fig. 5.25 Esquema Gráfico com Destaque para Região com Chuvas Intensas e Constantes.
Fonte: PIETRAROIA 2009..................................
...........................................................
258

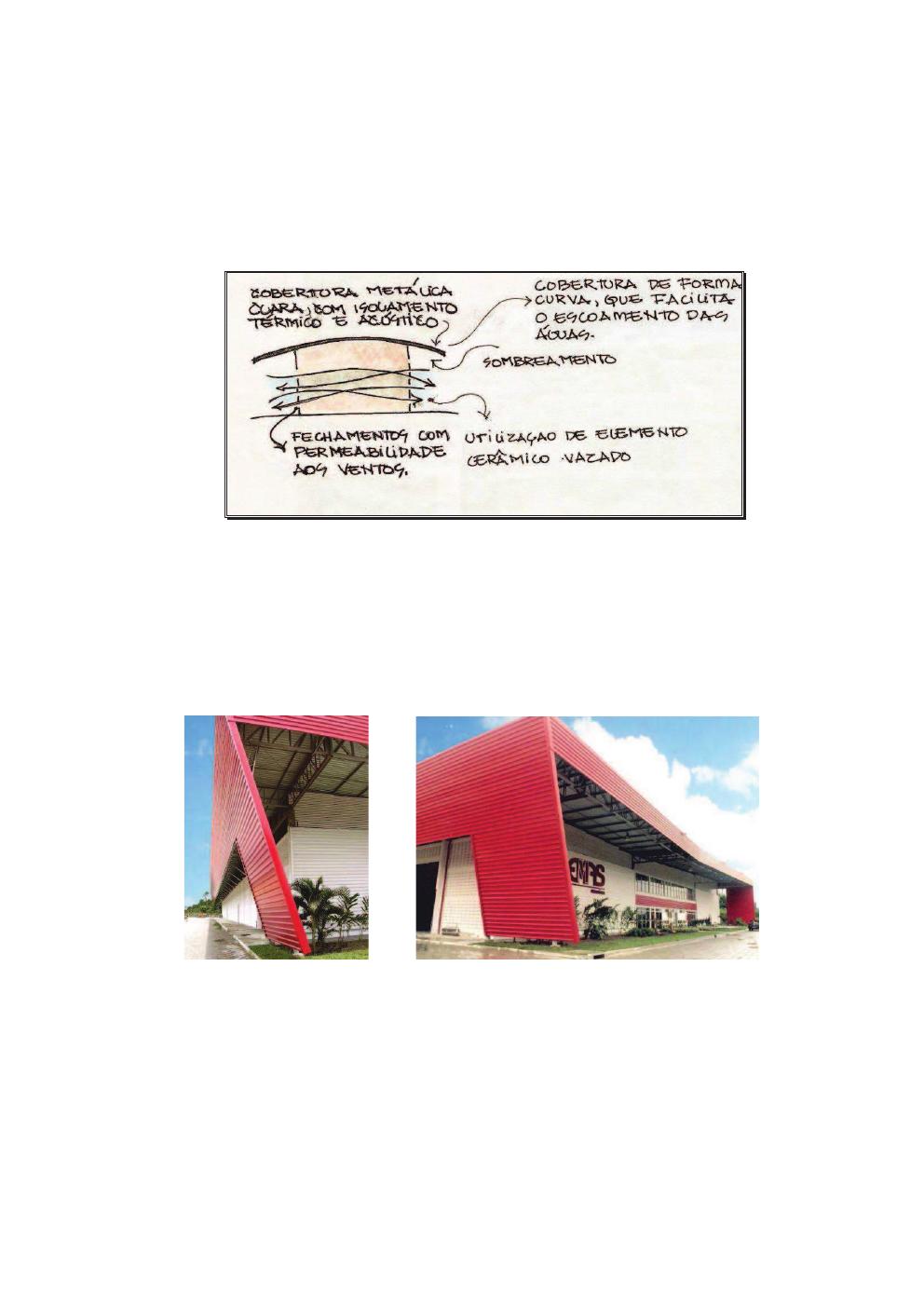

Fig. 5.26 Edificação Cobertura Ampla. Fonte: NPC Grupo Arquitetura LTDA, 2010...................
258
Fig. 5.27 Edificação Cobertura Ampla II. Fonte: NPC Grupo Arquitetura LTDA, 2010................
258
Fig. 5.28 Edificação Cobertura Ampla Interior. Fonte: NPC Grupo Arquitetura LTDA, 2010......
259
Fig. 5.29 Esquema Gráfico com Destaque para Região com Chuvas Escassas. Fonte:
PIETRAROIA 2009........................................................................................................
259

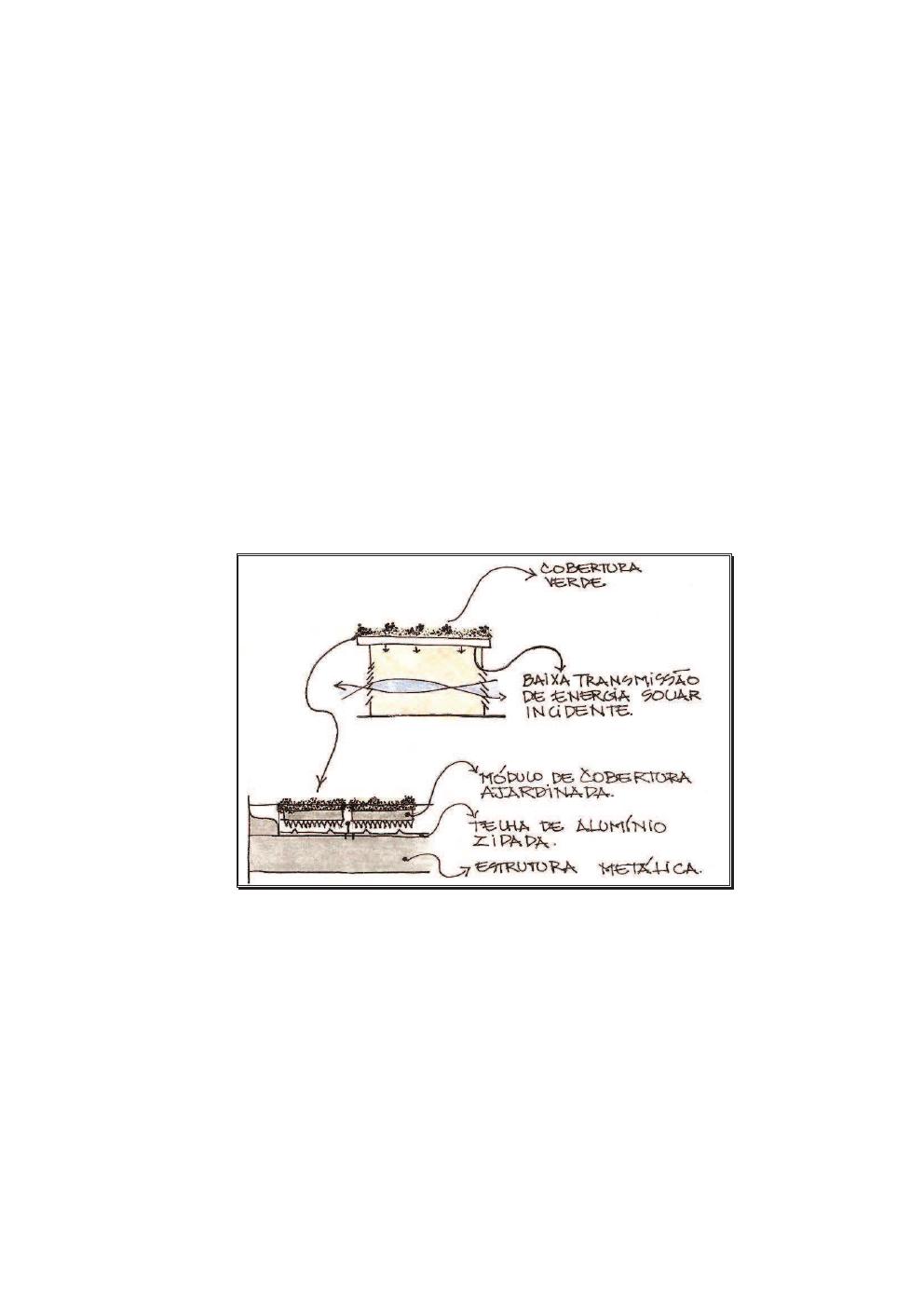

Fig. 5.30 Esquema Gráfico de Telhado Verde. Fonte: Referência ZANETTINI, 2009...................
260

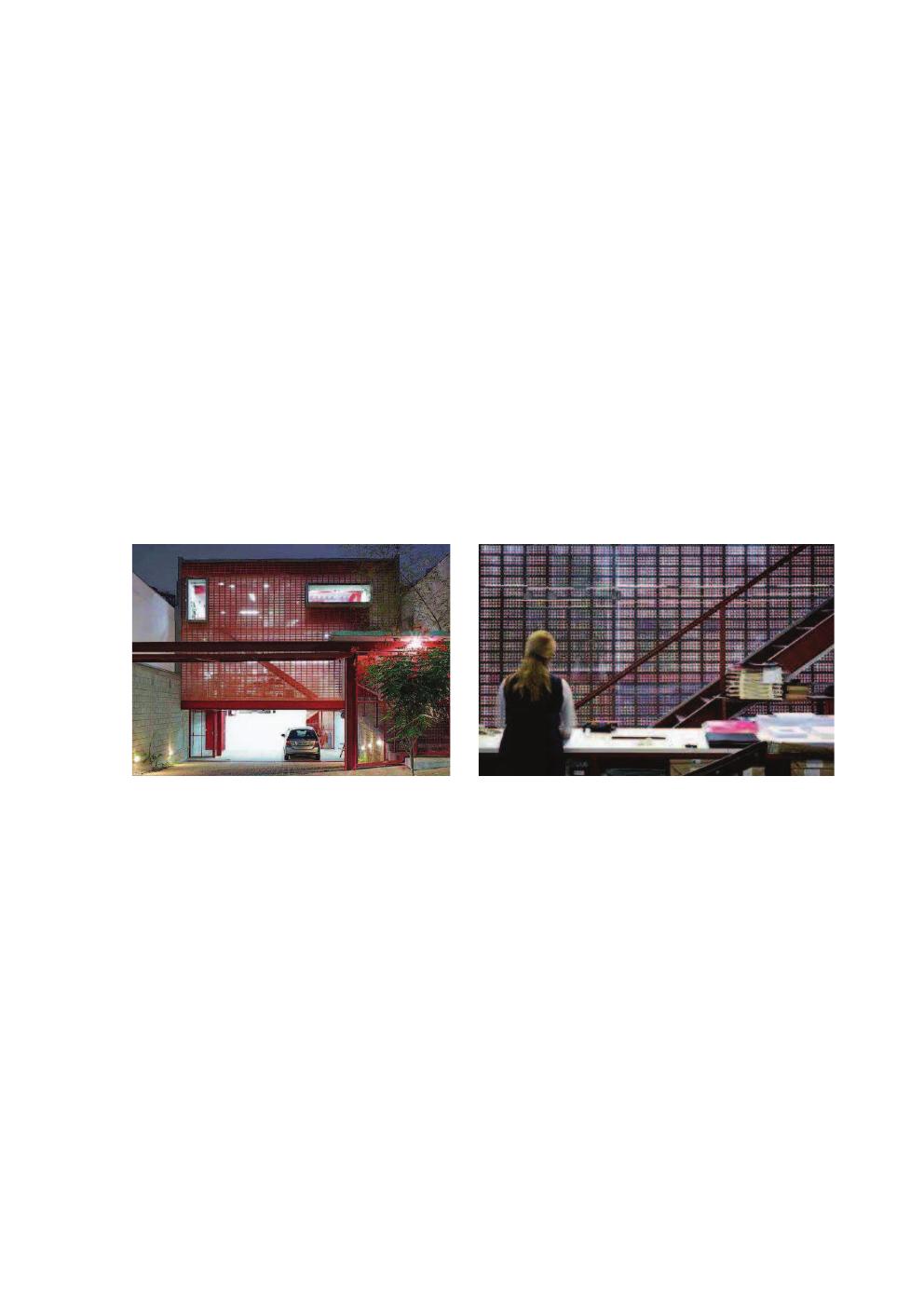

Fig. 5.3 1 Elementos Vazados – Visão Externa Gráfica SP. Fonte: CORBIOLI, 2009...................
261
Fig. 5.32 Elementos Vazados – Visão Interna Gráfica SP. Fonte: CORBIOLI, 2009....................
261
22
Fig. 5.33 Conjunto do Envoltório. Fonte: O autor...........................................................................
262

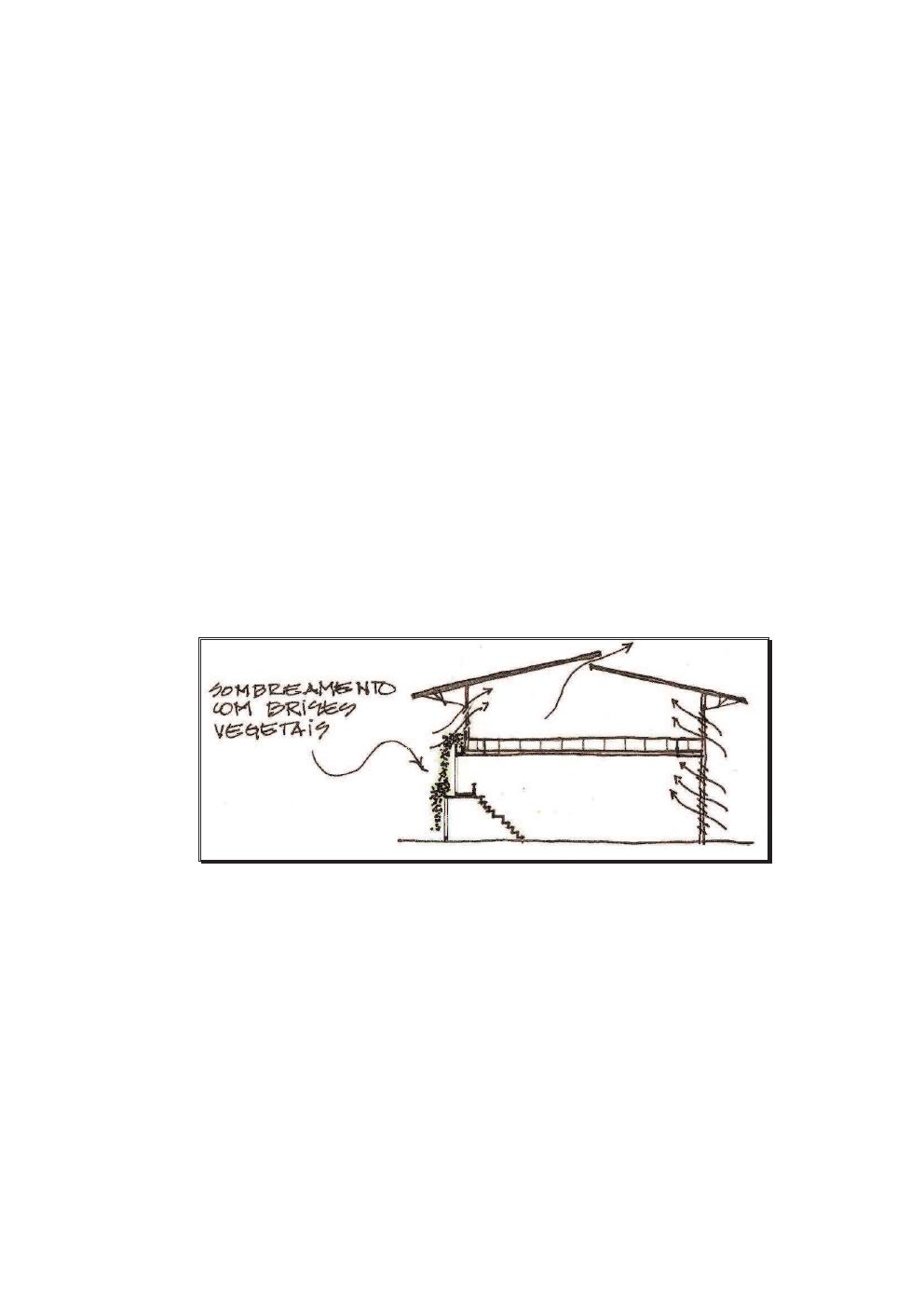

Fig. 5.35 Esquema Gráfico com Destaque Sombreamento Vegetal. Fonte: COELHO 2009.......
264

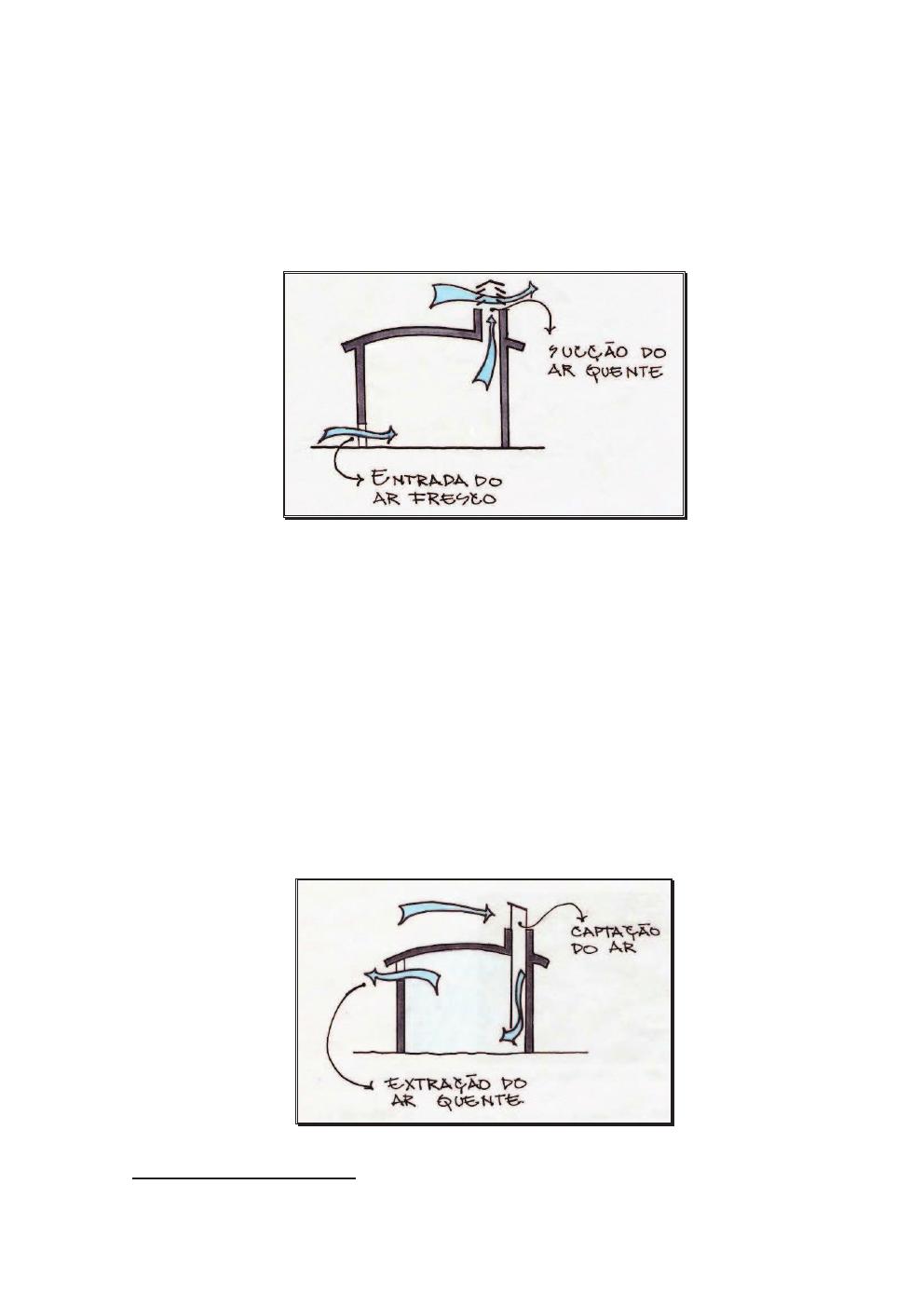

Fig. 5.36 Esquema Gráfico Sobre Aspirador Estático. Fonte:: SERRA, 2004, p.53.....................
266
Fig. 5.37 Esquema Gráfico Sobre Torre de Vento. Fonte: SERRA, 2004, p.54..........................
266

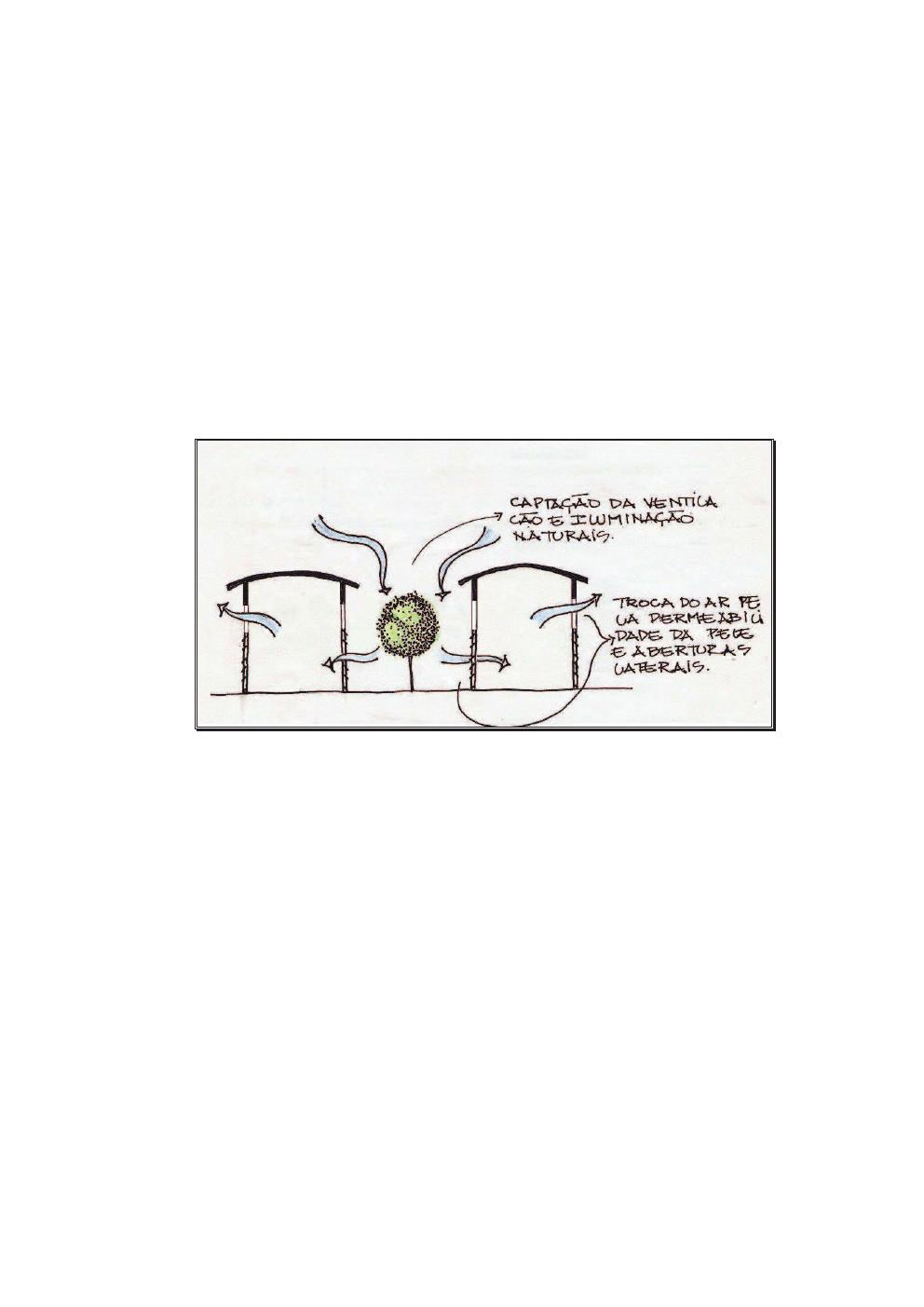

Fig. 5.38 Esquema Gráfico de um Pátio. Fonte: SERRA, 2004, p.55..........................................
267

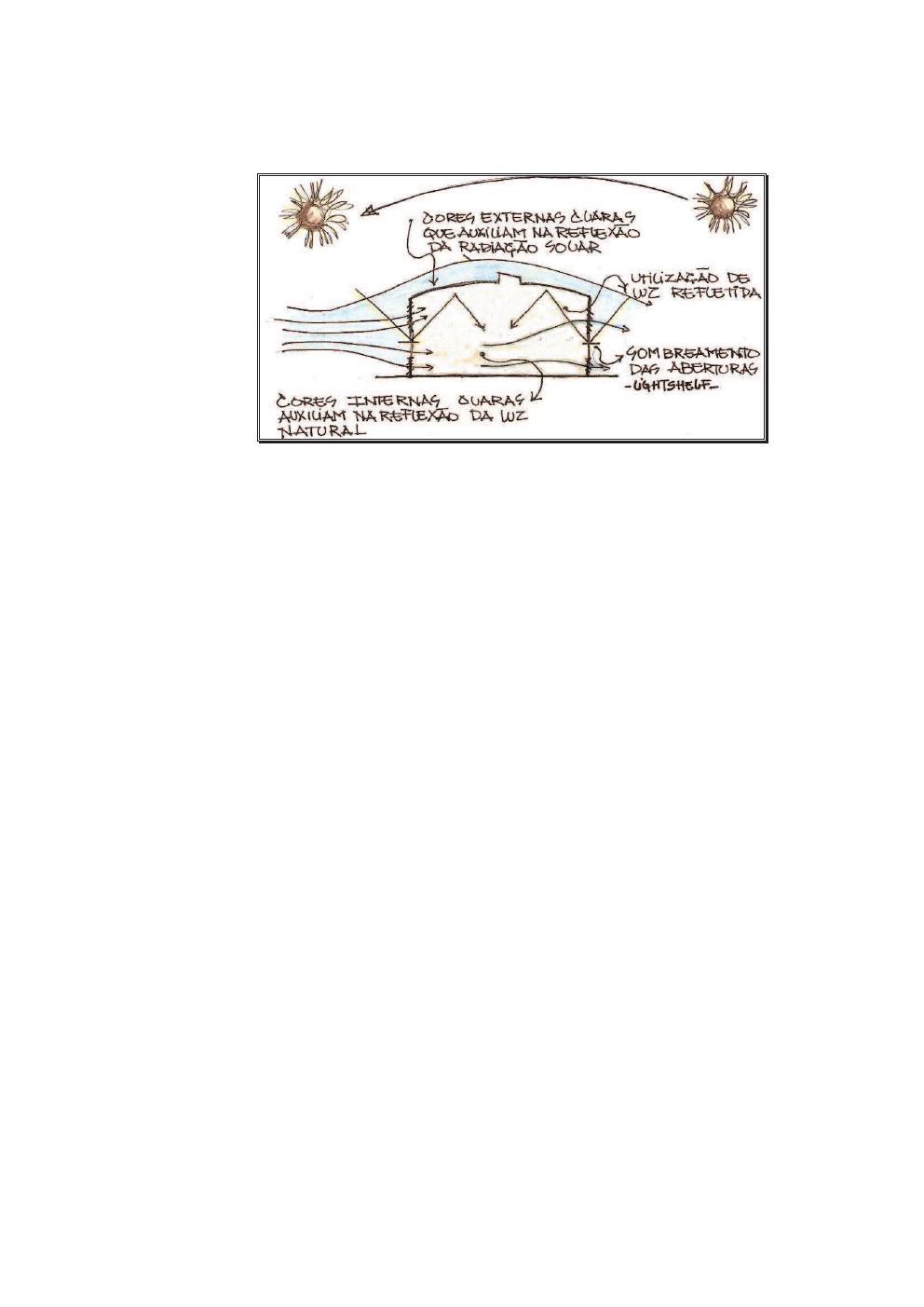

Fig. 5.39 Esquema Gráfico Sobre Utilização da Cor e Iluminação. Fonte: O Autor....................
269
ÍNDICE DE TABELAS
Capítulo 1
Pág.
Tabela 1.1 Tabela. 1.1. Concepção Industrial. Fonte: O Autor.................................................... 75
Capítulo 3
Pág.
Tabela 3.1 Ficha RENAULT . Fonte: FOSTERANDPARTNERS............................................... 119
Tabela 3.2 Ficha FLEETGUARD . Fonte: RSHP.......................................................................... 132
Tabela 3.3 Ficha INMOS. Fonte: RSHP....................................................................................... 145
Tabela 3.4 Ficha PATSCENTRE. Fonte: RSHP........................................................................... 157
Tabela 3.5 Ficha IGUS. Fonte: GRIMSHAW-ARCHITECTS....................................................... 168
Tabela 3.6
Variáveis que Concorrem para a Configuração do tipo. Fonte: O
Autor............................................................................................................................ 180
Capítulo 4
Pág.
Tabela 4.1 Alvos da Alta Qualidade Ambiental. OPUSENVIRONNEMENT............................... 195
Tabela 4.2 Comportamento Térmico do Vidro. Fonte: RIVERO, 1985: p.96.............................. 212
Capítulo 5
Pág.
Tabela 5.1 Ficha VALEO . Fonte: GCP Arquitetos 227
Tabela 5.2 Ficha PW BRASIL EXPORT . Fonte: Élio Madeira Associados 232
Tabela 5.3 Ficha KNAUF. Fonte: NPC Grupo Arquitetura LTDA 238
23
INTRODUÇÃO
A arquitetura industrial ou fabril depende, em sua concepção, de uma complexa rede
de variáveis inerentes ao processo de produção, e por esse motivo, talvez tenha se
mostrado ao longo da história ocidental uma arquitetura com encaminhamento e evolução
próprios. Além desta particularidade, a fábrica – lugar da produção, tem em muitos casos, o
papel de símbolo da empresa, o que leva à importação de tipos, representantes de uma
imagem empresarial, que são repetidos da matriz para as filiais.
Fato é que tanto a complexidade do projeto quanto a sua simbologia parecem
constituir uma arquitetura que merece ser analisada, integrando-se os aspectos formais,
tecnológicos da edificação com as diretrizes do bioclimatismo.
Segundo a teoria da arquitetura, o tipo é um padrão que se assemelha ou mesmo se
repete, não resultando numa cópia, mas numa estrutura similar na configuração espacial
básica, nos elementos estruturais ou nos decorativos. O tipo parece mais interessante ao
arquiteto do que o modelo – mais restritivo.
Intuitiva ou racionalmente, alguns tipos de arquitetura fabril ressaltados na mídia ou
em bibliografia especializada (periódicos e livros de arquitetura) têm sido adotados por
renomados escritórios de arquitetura. Entre eles destaca-se a construção com estrutura em
aço, de dimensões que compõem uma planta larga, isto é, de formato retangular ou
quadrado e marcada horizontalidade, o que tem permitido flexibilizar a planta e imprimir ao
envoltório e à volumetria aspectos de leveza e estética marcante.
Movida pela necessidade de melhor compreensão desta arquitetura fabril, que possui
marcada inspiração nos moldes funcionalistas do movimento moderno e do produtivismo
tardo-moderno, esta pesquisa se inicia com as razões que levaram à composição deste tipo.
O emprego da palavra funcionalismo era usual pelos idos dos anos 1930 para
designar a arquitetura progressista surgida na década de 1920. Para Banham (1960, p. 500)
atribui-se o primeiro uso coerente desta palavra a Le Corbusier, quando prefaciou o livro Gli
elementi dell’architettura funzionale de Alberto Sartoris, publicado em Milão, em 1932.
O funcionalismo se baseia na simplificação dos volumes, geometrização das formas,
predomínio das linhas retas e composições arquitetônicas que geram sólidos geométricos.
24
Geralmente, nestas edificações as paredes são retas, lisas, desprovidas de
ornamentos e pintadas de branco. A estrutura do edifício é realçada, as coberturas são
planas, as janelas podem ser amplas em fitas, ou as fachadas em panos de vidro. No
funcionalismo houve grande utilização dos novos materiais pré-fabricados: aço, concreto
armado e vidro. Montaner (2001, p. 65) cita:
Nos momentos culminantes da procura da utilidade o racionalismo na
arquitetura coincide sempre com o funcionalismo, isto é, com a
premissa de que a forma é um resultado da função: o programa, os
materiais, o contexto (...) e a precisão técnica.
O produtivismo, segundo Colin (2004, p. 127), propõe a produção de estruturas
completas, que vão “compor” a edificação, ou seja, painéis pré-moldados para os
fechamentos, sistemas estruturais treliçados, fachadas em vidros estruturais e painelização
1
de superfícies. A crítica contrária a estes sistemas configura-se da seguinte forma: a
evolução técnica atingiu tal ponto de estandardização que, na utilização de tais sistemas, o
arquiteto se submete a regras tão rígidas impostas pelo produto, que sua intervenção seria
diminuída, não lhe restando senão tomar poucas decisões, ficando seu processo criativo
prejudicado.
Como a arquitetura industrial simbolicamente é referência da imagem da empresa, e
neste sentido, inspira-se no estilo internacional quando este preconiza que a produção
arquitetônica realizada pelos arquitetos modernos podia se adaptar às necessidades de
todos os países, negando de certa forma as condições regionais, as tipologias
arquitetônicas muitas vezes foram importadas sem uma reflexão sobre seu comportamento
ambiental em diferentes locais de características climáticas próprias.
HIPÓTESE PARA PESQUISA
A arquitetura industrial com estrutura de aço aparente, de volumetria
predominantemente horizontal, com fechamentos leves de envoltório poderia ser
caracterizada como um tipo com possibilidades de transposição para o clima tropical quente
e úmido.
1
Expressão que significa o processo de se colocar múltiplas placas (encaixadas e aparafusadas umas as outras)
utilizadas como paredes estruturais.
25
Premissas
Existe um conceito de tipo em arquitetura que possibilita a identificação de uma
tipologia industrial configurada com certo número de elementos que comparecem em todas
as unidades da série;
Existe uma arquitetura industrial de origem europeia, surgida nos anos 1980, que
pode ser caracterizada como um tipo industrial;
Nenhuma arquitetura pode ser transferida integralmente para um local de situação
climática diferente daquele no qual foi concebida sem que sejam revistas estratégias de
projeto que se adaptem a uma nova realidade de clima.
Objetivo principal
Caracterizar um tipo de arquitetura fabril – o de estrutura de aço aparente, de planta
retangular e dimensão horizontal acentuada, e envoltório leve e verificar se essa arquitetura
se adapta ao clima quente e úmido das regiões tropicais, se confrontada com os princípios
do bioclimatismo (com ênfase no conforto térmico).
Objetivos secundários
1. Contribuir para uma reflexão sobre alguns dos aspectos que particularizam a
arquitetura industrial;
2. Analisar o tipo em seus aspectos formais; e
3. Ilustrar com exemplares locais as possibilidades de transposição deste tipo ao clima
tropical quente e úmido, segundo diretrizes do bioclimatismo (com ênfase no conforto
térmico).
JUSTIFICATIVA
Os aspectos que particularizam a arquitetura industrial são variados, se inspiram na
evolução da edificação que tem como função principal alocar processos e suas
necessidades produtivas, bem como o homem que gerencia estes processos.
26
Considerando que o tipo
2
em questão possui suas raízes no funcionalismo e no
produtivismo, acredita-se que, do funcionalismo, herdou a valorização de dados funcionais e
não formais. Assim, as plantas possuem flexibilidade, expressa por grandes vãos sem a
interferência de pilares, rapidez na construção e possibilidade de expansões futuras, que
podem ser facilitadas pelo sistema estrutural modular, utilização dos exoesqueletos,
fechamentos construídos em fábricas e prontos para serem montados no sítio.
Do produtivismo, o tipo incorporou os sistemas pré-fabricados, o que obriga muitas
vezes o profissional a projetar utilizando regras rígidas. A planta fabril rompeu com o antigo
costume de abrigar somente os processos industriais; ao programa foram incorporados
espaços de lazer, refeitórios, bancos, creches, o que refletiu em seu aspecto formal e
funcional. Considerando que existe um processo que evoluiu para atender às necessidades
de um novo programa, inspirado em alguns movimentos do passado, as decisões projetuais
e suas analogias passam a originar uma forma.
As referências conceituais que remetem à caracterização do tipo devem-se a
Quatremère de Quincy e à alguns teóricos pós-modernos que repensaram o conceito de tipo
caracterizando-o como sendo a essência da arquitetura. (NESBIT, 1995, p. 267) O retorno
ao conceito de tipo foi uma forma de marcar a ruptura do pós-moderno com o movimento
moderno.
Para Quincy, a palavra tipo representava “não a imagem de algo que deva ser
copiado ou imitado completamente, mas a ideia de um elemento em si, que deve servir de
regra para o modelo”. Quincy foi precursor em conceituar tipo quando elaborou o
DICIONÁRIO HISTÓRICO DE ARQUITETURA em 1832, e este conceito foi retomado por
Argan, quando publicou o artigo “Sobre a tipologia em arquitetura”. (NESBIT, 1995, p. 267)
Segundo Argan (2004, p. 269), a caracterização do tipo se dá pela avaliação dos
elementos formais e funcionais. Para a determinação do tipo, eliminam-se os caracteres
específicos dos edifícios e conservam-se todos os elementos que aparecem em todas as
unidades da série.
Assim o tipo de planta quadrada ou retangular, horizontalizados, de estrutura
aparente, sistema estrutural modular, de fechamentos metálicos painelizados e composição
geométrica se apresenta, com similaridades formais.
2
A palavra tipo em itálico, que será utilizada daqui por diante, será aquela particularizada para a arquitetura em
análise.
27
A analogia é conceito recorrente no tipo. Rossi baseado na citação de Jung,
(NESBITT ,1995, p. 379) explica o pensamento analógico:
O pensamento analógico é percebido ainda que irreal, é imaginado
mesmo que silencioso; não é um discurso, mas uma meditação
sobre temas do passado, um monólogo interior, o pensamento lógico
é ‘um pensar em palavras’. O pensamento analógico é arcaico,
inexplícito, é praticamente inexprimível em palavras. Creio ter
encontrado nessa definição um sentido diferente da história
concebida, não somente como fato, mas como uma série de coisas,
objetos afetivos a serem usados pela memória ou na concepção de
um projeto.
Os aspectos formais do tipo apresentam grande interferência nas questões de
conforto ambiental, tanto pelas características do envoltório, observando-se aberturas e
elementos de sombreamento, quanto pela profundidade das plantas e características dos
materiais construtivos, que vão influenciar tanto a penetração de luz natural nos espaços
quanto as condições de temperatura e umidade do ar, de temperatura média radiante e
ventilação interna dos mesmos.
A proporção de aberto ou fechado da edificação é fator determinante na composição
do tipo. Este elemento apresenta interferência nas questões técnicas quanto à iluminação e
capacidade de isolamento e pode também servir como indicador do tipo no aspecto
translucidez e transparência, bem como nas questões simbólicas de expor o usuário ao
exterior e romper com a barreira interior/exterior.
METODOLOGIA
Para desenvolver a pesquisa a metodologia utilizada baseou-se nos seguintes
etapas, primeiro elaborou-se uma leitura histórica com base em edificações referenciais
para a composição do tipo. A seguir estudou-se o conceito de tipo em arquitetura, e
apresentou-se sua leitura visual e análise. Posteriormente foram analisadas cinco
edificações estrangeiras – concebidas, portanto em situações climáticas distintas do clima
quente e úmido – visando a identificação dos elementos do tipo. Em continuação definiu-se
o conceito de qualidade ambiental e foram apresentados parâmetros de conforto
28
higrotérmico e lumínico para que posteriormente servissem como referencial na
transposição do tipo para o clima quente úmido.
Na etapa final da pesquisa procurou-se compatibilizar a arquitetura do tipo ao clima
tropical quente úmido. Para tanto foi elaborado um estudo baseado em obras nacionais que
apresentavam elementos do tipo. Foram realizadas entrevistas com arquitetos brasileiros
que concebem arquitetura industrial que apresentam similaridade com o tipo. Procurou-se
verificar quais as soluções projetuais eram apresentadas por estes profissionais. Para
finalizar a pesquisa apresentou-se a aplicação deste tipo ao clima tropical quente úmido,
com base no referencial teórico sobre conforto higrotérmico bem como nas entrevistas dos
arquitetos nacionais.
ESTRUTURAÇÃO DA TESE
A presente tese se encontra estruturada em cinco capítulos:
No primeiro capítulo, apresenta-se um estudo histórico da arquitetura industrial,
sobre os elementos do tipo e suas origens. Para tal, faz-se a análise das influências
modernas e tardo-modernas, com a apresentação das edificações referenciais (Palácio de
Cristal, a fábrica Fagus, Centro Georges Pompidou, Eames House, Patera Relocatable
Building e a fábrica Reliance Controls) que inspiraram o tipo.
No segundo capítulo, apresentam-se o conceito de tipo em arquitetura e as suas
primeiras definições, a retomada do estudo do tipo no período pós-moderno e questões
inerentes ao processo de projeto tipológico, bem como as ideias que auxiliam na
composição do conceito, como a analogia.
Apresenta-se uma metodologia para caracterização e análise de tipologias dos
elementos que se repetem como: planta retangular ou quadrada, fachadas painelizadas,
exoesqueletos, horizontalidade e predominância de elementos de geometria simples. Os
aspectos que podem caracterizar a leveza da edificação baseados no uso das cores, nas
aberturas, fechamentos, material empregado e na textura das fachadas.
No terceiro capítulo, apresentam-se exemplos de fábricas estrangeiras, e sua análise
gráfica. A análise gráfica possibilita, através do desenho, a identificação dos elementos
comuns ao tipo e a compreensão da configuração física da edificação. Nas edificações
29
selecionadas para a análise encontraram-se, a priori, elementos formais e elementos
associados técnicos e inerentes à concepção. São eles:
Plantas retangulares ou quadradas (de geometria simples), exoesqueletos, fachadas
painelizadas, repetição de elementos nas fachadas marcando sua unidade, projeto modular,
utilização de estrutura em aço, grandes vãos internos livres. Edificações com aspecto formal
leve, devido a uso de material estrutural em aço (pilares e vigas mais esbeltos) e material de
revestimento em chapas metálicas. Todas as edificações são pré-fabricadas, apresentam
montagem rápida devido à estrutura metálica e fachadas painelizadas, canteiro seco e são
ambientalmente menos impactante. Facilidade de expansão, pois a edificação é modular e
em aço. Grandes vãos internos que facilitam a flexibilidade da planta, emprego de alta
tecnologia, grande interface com o fabricante na fase que antecede a construção da
edificação, características marcantes de desmontabilidade, reuso e reciclagem.
A priori, os elementos a serem analisados no tipo e, consequentemente, nos
exemplos são: a volumetria – a forma e os fechamentos –, estrutura, modulação,
iluminação, tipo de cobertura, vedação e ênfase ou dominância (volumetria horizontal ou
vertical da edificação). A análise da edificação irá contribuir para se avaliar sua
transposição ao clima tropical úmido.
No quarto capítulo serão apresentados princípios de qualidade ambiental que vão
nortear as diretrizes do conforto térmico e visual para o clima quente e úmido.
Serão revisadas, em fontes bibliográficas pertinentes, diretrizes sobre adequação de
soluções espaciais, como a forma da edificação, e referentes a soluções construtivas de
invólucro, como cobertura e fechamentos, para regiões tropicais. Considerando-se fatores
ambientais do conforto térmico – temperatura e umidade do ar, temperatura média radiante
e ventilação, e que o conforto térmico e visual se associam, dependentes que são da
radiação solar, e estrutura arquitetônica (espacial e invólucro) da fábrica, a abordagem da
tese, embora privilegie, por seu objetivo, os aspectos térmicos, inclui brevemente questões
sobre o conforto visual.
O conforto visual em fábricas está condicionado à eficiência visual, uma vez que as
tarefas são variadas e exigem acuidade visual diferenciada do trabalhador. Mas não se
restringe à eficiência; porque a fábrica é espaço de longa permanência e cabe oferecer ao
trabalhador bem-estar a partir da percepção do ambiente. Dando-se destaque à luz natural
complementada pela luz artificial, com distribuição de luz adequada e ao uso das cores no
30
ambiente, onde evita-se contraste de brilho e cor, ofuscamento e fatores de estresse.
Apresenta-se um panorama das maneiras mais adequadas para se projetar nas regiões
quentes úmidas de modo a manter essas variáveis mais próximas o possível da faixa do
conforto, com meios passivos.
No quinto capítulo, procurou-se adequar o tipo ao clima tropical quente úmido (com
ênfase no conforto térmico). Na transposição do tipo procurou-se esclarecer as seguintes
questões: Caso seja possível, quais as medidas projetuais devem ser priorizadas? Quando
feita a transposição, esta arquitetura perde suas principais características ou ainda pode
manter os principais elementos do tipo? Assim, além do referencial teórico para responder
tais questões, foram selecionados para entrevista três arquitetos nacionais que concebem
uma arquitetura industrial que se assemelha ao tipo, e que valorizam em seus projetos as
questões ambientais, tanto que utilizam serviços de consultores em conforto ambiental.
Exemplos ilustrativos da arquitetura local foram estudados, tornando possível, desta
forma, verificar como cada arquiteto interpreta as estratégias de projeto para o clima tropical
quente úmido. Um elenco de estratégias de projeto foi apresentado, como sugestão para
utilização em arquitetura industrial no clima tropical quente úmido. Fica evidente que os
projetos industriais para este clima devem favorecer a permeabilidade do envoltório para
captação dos ventos e sua proteção à radiação solar. No entanto, cada estratégia projetual
pode ser reinterpretada pelo autor, que expressa sua maneira de fazer arquitetura.
31
CAPÍTULO I HISTÓRICO DA ARQUITETURA INDUSTRIAL – CAMINHOS AO TIPO
1.1 CONSIDERAÇÕES INICIAIS
O objetivo deste capítulo é mapear os caminhos da arquitetura industrial que levaram
à concepção do tipo. Para tal, é necessário compreender as mudanças projetuais ocorridas
desde a revolução industrial até a atualidade. Assim, este capítulo referenciará os seguintes
autores: (MUNCE, 1960), (STRIKE, 2004), (GIEDION, 2004), (NELSON, 1938), (COLIN,
2004), (STRICKLAND, 2003), (COLQUHOUN, 2005), (KULTERMANN,1993), (GROPIUS,
1977), (SANTOS, 2006), (DAVIES, 1991), (NOLLA, 1996), (TREIBER,1994), (POWELL,
2006), (AMERY, 2000), (EDWARDS e HYETT, 2004), (PORTO, 2007). A escolha dos
autores baseou-se em uma revisão bibliográfica que pontuou principalmente questões
formais e técnicas que deram sua contribuição na composição do tipo.
Neste capítulo, procura-se esclarecer que a composição do tipo pode ser considerada
como a representação de uma arquitetura industrial atual. Questões como funcionalidade,
flexibilidade, espaços amplos, oferta de condições ambientais adequadas aos usuários
foram perseguidas pelos arquitetos industriais desde o surgimento do sistema industrial da
atualidade; deste modo, cada período construtivo, cada avanço tecnológico permitiu a
construção de uma edificação fabril do seu tempo.
Fica evidente que o emprego de novos materiais e a evolução das técnicas construtivas
originaram uma nova linguagem arquitetônica. A consequência é que algumas construções
podem ser de aspecto muito mais leve e são mais rapidamente edificadas. Fato facilmente
observado nas obras de Michael Hopkins (Figura 1.1) e Richard Rogers (Figura 1.2); os
fechamentos e a estrutura leve das construções destes arquitetos poderiam parecer frágeis e
inseguros aos olhos de um projetista do final do século IX, mas a necessidade humana de
abrigo e segurança se modifica constantemente a partir da mudança gradual percebida nas
construções. Assim, o usuário se adéqua e modifica seu conceito de construção e abrigos
seguros. (STRIKE, 2004, p. 192)
32
Figura 1.1 - Hopkins' House Fonte: Hopkins architects, 2007 Figura 1.2 - PA Technology Laboratory Fonte: RSHP, 2007
O sistema industrial da atualidade surgiu quando se deu a mecanização da produção
e, consequentemente, a produção em larga escala. Diante deste novo sistema industrial, a
edificação de indústrias também teve que se adequar às mudanças. Esta arquitetura
voltada para a indústria já surgia com algumas necessidades, que se mantiveram até hoje,
como vãos amplos, espaços desimpedidos que pudessem abrigar os maquinários, além da
oferta de melhores condições ambientais aos seus usuários. (MUNCE, 1960, p. 3) Com o
passar dos anos, novas solicitações foram inseridas nos projetos industriais, entre elas a
rapidez construtiva.
Assim, desde seu surgimento, os conceptores perseguiram um ideal de planta fabril.
Esta busca caminhou sempre ladeada pela descoberta de novos materiais, pela tecnologia
necessária à implementação de mudanças no sistema construtivo e medidas projetuais que
melhorassem as condições ambientais. Desta forma, no início do século XIX, uma nova
linguagem projetual surgiu com a arquitetura do ferro e do vidro e os primeiros exemplos de
edificações pré-moldadas. A utilização da estrutura de ferro modificou o envoltório das
edificações, eliminando a necessidade de fechamentos portantes e possibilitando o projeto
de superfícies envidraçadas. Esta linguagem projetual foi incorporada inicialmente nas
edificações fabris, como resposta prática para oferecer iluminação às edificações mais
profundas. (STRIKE, 2004, p. 76) Em 1870, a produção do aço havia se consolidado, mas
sua influência no projeto de arquitetura foi traduzida em uma série de arranha-céus
construídos nos EUA, entre 1870 e 1900. (Idem, 2004, p. 82)
A utilização de estruturas pré-fabricadas conduziu a uma forma racional de construir e
contribuiu para a criação da tradição funcional, que utilizava as técnicas e os materiais de
construção mais modernos. O movimento moderno também mostrou interesse em novas
técnicas e novos materiais de construção, mas o processo construtivo e o efeito visual se
firmaram como o centro das atenções dos projetistas deste movimento. (STRIKE, 2004, p.
33
71-104) Sob a influência do movimento moderno e dos novos sistemas construtivos foram
concebidos os marcos das edificações industriais, como as fábricas AEG (de turbinas),
Fagus e Van Nelle.
No período entreguerras (1918 a 1939), a mudança mais significativa do setor foi sua
industrialização (cujas técnicas principais incluem: pré-fabricação, transporte e produção em
série), que oferece forte contribuição ao aspecto rapidez e economia construtiva. Depois da
Segunda Guerra Mundial foram criadas muitas indústrias emergenciais, pois o principal
interesse naquele momento, era a reconstrução das cidades. (STRIKE, 2004, p. 158) As
décadas de 1950 e 1960 caracterizam-se pelo surgimento de novos materiais e avanços
tecnológicos. Neste período, painéis de vidro duplo, porcelana esmaltada, com juntas de
neoprene e perfis de alumínio começaram a ser utilizados para compor o envoltório das
edificações. (STRIKE, 2004, p. 163)
Os anos 1960 e 1970 podem ser caracterizados como anos plurais e descontínuos,
devido à diversidade de posições, que muitas vezes se contrapunham. (MONTANER, 2007,
p. 111) Questões ambientais foram inseridas na concepção do projeto industrial. Deste
período, o tipo incorporou a utilização de novos materiais e tecnologia, a valorização das
questões ambientais. A arquitetura fabril retratada no tipo se caracteriza como uma
edificação leve devido à esbeltez de sua estrutura e seus fechamentos, modular, pré-
fabricada. É uma edificação concebida para ser itinerante e inacabada, que pode se
deslocar e moldar-se conforme necessidades do processo.
1.2 A COMPOSIÇÃO DO MODELO FABRIL: CONSIDERAÇÕES SOBRE
CARACTERÍSTICAS CONSTRUTIVAS E AMBIENTAIS
O sistema industrial que hoje se conhece possui cerca de duzentos anos, embora o
“sistema fabril” seja bem mais antigo, em torno de quatrocentos a quinhentos anos. A
fundição de ferro data daquele tempo, com o emprego do carvão vegetal como elemento
para a força motriz e processo que requeria grande esforço de mão de obra. No entanto,
nenhuma das duas necessidades básicas de manufatura industrial – transporte adequado e
força motriz adequada para movimentar as máquinas – tinha sido até então desenvolvida.
Isto somente veio acontecer na última metade do século XVIII, quando o motor a vapor foi
utilizado para movimentar o maquinário. (MUNCE, 1960, p. 2)
Pelos idos de 1800, quando se pensava em edificação fabril, imaginava-se um edifício
sujo, repleto de fuligem, feio, onde as condições dos trabalhadores em seu interior eram
34
apavorantes. Para que a edificação fabril conseguisse o status de arquitetura foi preciso
passar por várias modificações, não somente em termos estéticos, mas também ocorreram
mudanças significativas no interior das fábricas e nos processos fabris. Ainda hoje existem
resquícios do pensamento do século XIX, onde muitos acreditam que as fábricas possuem
poucas alternativas plásticas, que são fonte de poluição, e que obrigatoriamente as
edificações fabris são feias e, em sua maioria, possuem condições internas pouco agradáveis
aos seus operários. (MUNCE, 1960, p. 3)
Este primeiro conceito de fábrica não foi gratuito. O desejo de empregar pouco capital
para obter alto e rápido retorno financeiro levou os primeiros industriais a construírem fábricas
que não possuíam a mínima preocupação com condições de conforto, segurança ou beleza
condizentes com os padrões da época. As edificações possuíam, em sua maioria, pé-direito
baixo, dimensões reduzidas das janelas, ventilação quase inexistente, iluminação precária.
Algumas construções apresentavam-se cobertas de mofo internamente e o ar interior era
repleto de poeira. As fábricas expeliam no ar suas fumaças negras, que atingiam as
habitações e o centro comercial das cidades, formando um cenário desagradável e
degradante, levando a crer que estas instalações eram motivo de alegria somente para seus
donos, que delas obtinham altos lucros. (MUNCE, 1960, p. 4)
As primeiras fábricas, características da revolução industrial, eram construídas em
alvenaria autoportante, de pedras e tijolos, possuíam no máximo três andares e o telhado
era de madeira. Os construtores procuravam utilizar material construtivo do local (brita,
madeira) porque agilizava a construção e os custos eram diminuídos. Estas fábricas
possuíam suas fachadas caiadas e repletas de pequenas janelas. Na vista principal existia
uma grande porta central por onde passava todo o fluxo fabril, tanto os operários quanto a
matéria-prima e o produto acabado. (MUNCE, 1960, p. 3)
Posteriormente, as vigas e os telhados de madeira deixaram de ser usados porque
eram muito suscetíveis a incêndio, sendo substituídos por vigas de ferro e folhas de cobre.
Importante lembrar que as fábricas desta época eram fruto da co-participação entre
empresários e construtores
.
(MUNCE, 1960, p. 3)
Quando a força motriz das fábricas deixou de ter origem em fontes naturais como
vento e água e passou a ser a vapor, gradualmente a localização destas fábricas se
modificou. Antes, localizavam-se em vales, próximo a rios; posteriormente, começaram a
instalar-se próximo a estradas e ferrovias. Juntamente com esta mudança, o sistema de
35
manufatura foi sendo substituído pelo processo de produção em massa. (MUNCE, 1960, p.
2)
A fábrica típica da idade a vapor era de estrutura de ferro fundido e possuía
pequenas aberturas regulares nas paredes de alvenaria. O novo modelo de fábrica manteve
consigo condições precárias de salubridade nos espaços interiores. Nos idos de 1800,
utilizava-se o ferro fundido na estrutura das edificações e dos tetos em madeira (Figura 1.3),
que eram extremamente suscetíveis a incêndios. (MUNCE, 1960, p. 5)
Figura 1.3 Estrutura da Cobertura de Fábrica em 1800. Fonte: MUNCE, 1960, p. 5
Nesta mesma época, chapas de aço e folhas de cobre começaram a ser usadas para
substituir as coberturas em madeira. Colunas de ferro fundido substituíam as colunas de
madeira para melhor suportar os telhados amplos. A partir do desenvolvimento do
tear automático, a necessidade de espaços longos aumentou, pois as armações para dispor
os teares eram paralelas ao comprimento da fábrica.
Juntamente com o modelo de fábrica a vapor, alguns aspectos foram caracterizando
a edificação, tanto pela falta de conhecimento das necessidades higiênicas que o espaço
devia oferecer aos trabalhadores, quanto pela necessidade dos industriais em diminuir
gastos e incrementar seus lucros. Desta forma, os espaços da época possuíam pés-direitos
baixos e, devido às janelas serem estreitas, a ventilação dos espaços era inadequada,
existia muita poeira e mofo nos espaços interiores. As más condições de trabalho geravam
um crescente número de trabalhadores doentes, aumentando a mortalidade entre eles.
Esta foi a pior época industrial com relação à dignidade humana, pois o trabalho
infantil era explorado, não havia nenhum limite quanto às horas de trabalho impostas aos
trabalhadores e quanto à salubridade em seus ambientes de trabalho. Os bairros pobres nas
cidades industriais se alastraram, em uma velocidade alarmante.
Como a edificação fabril passou a ser comum na paisagem urbana da Inglaterra, as
condições desumanas impostas aos trabalhadores começaram a ser questionadas. Em
36
1802, foi introduzido no parlamento inglês um projeto de lei para melhorar tais condições,
determinando que as fábricas fossem caiadas duas vezes ao ano e que as janelas deveriam
ser suficientes para promover boa ventilação. (MUNCE, 1960, p. 4)
Ao mesmo tempo que este fato ocorria, a posição dos arquitetos era de protesto
contra a incursão das máquinas e das novas edificações diferenciadas da arquitetura
ortodoxa. Os arquitetos reprovavam as linhas retas dos novos prédios. Desta forma,
delineavam-se para eles dois caminhos. Segundo o pensamento da época, a edificação
industrial, por sua função, estava fadada a ser feia, logo deveria ser concebida de maneira
que fosse um abrigo cerrado, de linhas simples e escondido atrás de uma fachada clássica,
ou o arquiteto seria apenas um mero decorador de fachada e deixaria a concepção ser feita
por outro profissional. (MUNCE, 1960, p. 4) Foi um período em que os melhores prédios
industriais foram concebidos em colaboração dos industriais com os engenheiros. Quando o
espaço nas cidades fabris tornou-se valioso, surgiu a necessidade de construção de
fábricas com vários andares. A partir daí, uma tipologia fabril diferenciada começou a
aparecer, contendo telhados com pouca inclinação, paredes sem adornos e aberturas
pequenas e regulares. (MUNCE, 1960, p. 5) Para Munce (1960, p. 5), o aparecimento
destas tipologias se deve também, às seguintes questões:
a) Uma legislação que regulamentava as condições de trabalho no ambiente
fabril começava a entrar em vigor; para tal, a concepção das edificações
deveria ser modificada (melhor ventilação, melhor iluminação). Tanto a saúde
pública quanto a medicina se desenvolviam melhor e estes conhecimentos
influenciavam a se oferecerem melhores condições de trabalho no interior
fabril;
b) Tornou-se possível a fabricação da folha de vidro em maiores dimensões,
através de avanço da tecnologia da época; e
c) O desenvolvimento da armação de ferro fundido.
O ferro fundido, inicialmente, foi usado para sustentar paredes já existentes ou
telhados de madeira. Depois, foi utilizado na armação dos telhados, e, mais adiante, na
estrutura das edificações. Devido às novas possibilidades do ferro, surgia uma nova
arquitetura:
A nova arquitetura é a arquitetura em ferro. As revoluções arquitetônicas
seguem sempre as revoluções sociais. A humanidade deve criar uma
arquitetura totalmente nova, nascida de seu tempo, precisamente naquele
momento em que os novos sistemas criados para a recém-nascida indústria
37
sejam empregados. A aparição do ferro fundido permite e exige o emprego
de muitas formas novas, como se pode ver nas estações ferroviárias, nas
pontes metálicas atirantadas e nas arcadas dos pavilhões invertidos.
(GIEDION, 2004, p. 240)
O que deve ficar registrado é que o aperfeiçoamento do uso do ferro abriu uma lacuna,
colocando de um lado a tecnologia e, do outro, a arquitetura e as artes.
Em 1851, o Palácio de Cristal (Figuras 1.4 e 1.5), edifício marco da produção em série,
foi manufaturado em diversas oficinas e montado no canteiro de obras. Sua estrutura pré-
fabricada de ferro e revestida de vidro representou a realização de uma nova concepção de
edificação.
(GIEDION, 2004, p. 277)
Figura 1.4 - Palácio de Cristal – Visão Geral. Fonte: GREATBUILDINGS, 2008
Figura 1.5 - Palácio de Cristal – Vista e Corte. Fonte: GREATBUILDINGS, 2008.
Com a evolução tecnológica e o aumento crescente das solicitações da produção, o
conceito de edificação industrial sofreu algumas modificações, tais como: não se aceitavam
mais as coberturas pesadas de madeira, não era mais concebível o interior das fábricas
muito escuro, os espaços interiores necessitavam de vãos maiores e estruturas mais fortes.
Em 1871, foi construída uma fábrica (Figura 1.6) que alguns autores registram como
sendo a primeira edificação fabril em estrutura metálica. Ela se ergue sobre quatro pilares
fixados no leito do rio Marne; apoiadas nos pilares estão as vigas mestras que suportam a
38
estrutura, a fachada é revestida por ladrilhos decorativos, o que era um diferencial para a
época, uma edificação cuja estrutura era metálica e aparente. (MUNCE, 1960, p. 7)
Figura 1.6
-
Fábrica de Chocolate Menier. Fonte: LISNOVSKY, 2007.
Em 1890, o engenheiro francês Hennebique desenvolveu novas formas de concreto
armado, mas a indústria da construção as achou impraticáveis por causa dos altos custos e
da falta de mão de obra especializada para executá-las. Nos EUA, o engenheiro americano
Ransome desenvolveu uma forma mais simples e econômica de concreto armado. (Figuras
1.7 e 1.8) Em colaboração com um engenheiro chamado Smith, Ransome construiu várias
fábricas em concreto armado. O aprimoramento do concreto armado e sua aplicação em
edificações fabris (Figuras 1.9, 1.10, 1.11 e 1.12) alterou sua forma e volumetria. As
edificações com estrutura em concreto se verticalizaram e os vãos nas fachadas passaram
a ser mais amplos, resultando em aberturas maiores. (MUNCE, 1960, p. 9)
Figura 1.7 - Conjunto Monolítico. Fonte: MUNCE, 1960, p. 8 Figura 1.8 - Viga e Coluna. Fonte: MUNCE, 1960, p. 8
Figura 1.9 - Fábrica 1908. Fonte: MUNCE, 1960, p. 16 Figura 1.10 - Fábrica 1910. Fonte: MUNCE, 1960, p. 16
Viga principal
Viga secundária e
piso, formando
conjunto
monolítico.
39
Figura 1.11 - Interior Fábrica 1912.Fonte: MUNCE, 1960, p. 17
Figura1.12 - Interior Fábrica 1914. Fonte: MUNCE, 1960, p. 17
Nos idos de 1900, o projeto fabril era considerado de pouca importância para ser
projetado por um arquiteto, mas Albert Kahn (arquiteto alemão que imigrou para os EUA em
1880) ousou fazê-lo. Kahn colocou o arquiteto como um elemento importante no projeto
industrial, e, talvez mais do que qualquer outro, contribuiu para a criação de uma arquitetura
industrial diferenciada. (NELSON, 1938, p. 15) Kahn foi arquiteto da Packard durante 35
anos, da Ford por 30 anos e participou de 127 projetos para a General Motors, todas
empresas de automóveis.
Kahn foi um homem corajoso e ousado, colocando naquela época em seus projetos
industriais o concreto armado e as vigas de aço, pois esta técnica ainda não havia se
desenvolvido de fato. A primeira fábrica construída em concreto armado nos Estados Unidos
foi a Packard (Figura 1.13), fábrica de automóveis em 1903. Kahn foi um dos precursores do
uso do aço, possibilitando a diminuição dos pilares distribuídos nos andares e a criação de
vãos mais amplos. (NELSON, 1938, p. 17)
Suas fábricas ficaram conhecidas por, no seu partido, utilizar ao máximo a luz e
ventilação natural, janelas contínuas, sheds, claraboias e lobbies imponentes. A fábrica da
Packard já mostrava no seu arranjo interno maior cuidado com o processo produtivo,
distribuição das tarefas e melhor eficiência quanto à produção. (NELSON, 1938, p. 17)
Figura 1.13 - Packard Fonte: HISTORICLANDMARKS, 2009
40
Logo após o projeto da Packard, Khan teve seu encontro com Henry Ford. Para
colocar em prática suas ideias era preciso inovações na arquitetura, no design, na
engenharia na divisão do trabalho. Ford tinha restrições quanto a solicitar o projeto a um
artista (conceito que se tinha dos arquitetos da época); ele precisava de um homem de
negócios. E precisava de um projeto rápido, sem erros, que fosse flexível, prevendo a
possibilidade de mudanças no layout fabril. Somado a estes aspectos, o projeto
precisava ser econômico e de fácil manutenção. Estes edifícios da Ford foram projetados
por Albert Kahn. (NELSON, 1938, p. 16)
Devido ao sucesso do novo modelo, outras edificações industriais foram construídas
(Figura 1.14), e não somente projeto para indústrias de automóvel, mas para variadas
atividades industriais. Khan tinha como premissa valorizar a opinião e os desejos dos
clientes, e acrescentava que esta atitude em nada minimizava o arquiteto. (NELSON, 1938,
p. 17)
Figura 1.14
-
Lady Esther Company. Fonte: NELSON, 1938, p. 28
Os projetos de Kahn podem ser considerados como característicos desta época (da
inserção da produção em massa), não somente pela exportação de ideias, mas também
porque seu escritório projetou edificações no mundo inteiro. (Figuras 1.15 e 1.16)
Figuras 1.15
-
Projetos de Kahn I. Fonte: NELSON, 1938, p. 23
41
Figuras 1.16
-
Projetos de Kahn II. Fonte: NELSON, 1938, p. 22
Seus projetos industriais, nesta época, já eram horizontalizados, com grandes vãos,
devido ao uso das estruturas de aço nas coberturas, agregando assim o potencial de
flexibilidade à edificação, grandes extensões de janelas continuadas, lobbies imponentes,
com boa iluminação e ventilação e telhados planos.
1.3 EXEMPLO DE FÁBRICAS-REFERÊNCIA – AEG, FAGUS E VAN NELLE: CAMINHOS
AO FUNCIONALISMO
1.3.1 O Movimento Moderno
O movimento moderno na arquitetura eclodiu por volta de 1920. Sua ideologia
também ficou conhecida como a poética da máquina. Para Colin (2004, p. 23), o movimento
amadureceu como resposta a questões formuladas no século XIX com respeito à relação
criativa do homem com a máquina, com a cidade e com o novo modo de viver na sociedade.
A construção do movimento se deu graças à união de quatro vertentes que,
conjugadas, formaram o quadro cultural chamado movimento moderno. A primeira vertente
foi o purismo, criada por Le Corbusier e Amedée Ozanhant. Para Le Corbusier, a casa era a
máquina de morar. A cidade possuía funções definidas e ordenadas: habitar, trabalhar,
cultivar o corpo e espírito e circular. Le Corbusier estabeleceu fundamentação para a
edificação, especificando pilotis, janelas, terraços, espaços centrífugos. (COLIN, 2004, p.
23)
Outra linha de pensamento foi o neoplasticismo (de Mondrian e Theo Van Doesburg),
dos quatro movimentos, o menos arquitetônico. Seu excesso de abstracionismo rendeu
poucas obras, porém deixou uma carta de princípios: “Os 17 pontos da arquitetura
neoplástica”, publicada em 1925 pela revista De Stjil. (COLIN, 2004, p. 24)
42
Os outros dois movimentos, comprometiam-se com o construtivismo, os materiais
usados e as estruturas. Um destes foi a Bauhaus, cujos arquitetos a ela ligados (Mies Van
Der Rohe, Gropius, Breuer, Hannes Meyer, Mart Stam) construíram uma produção
homogênea. As principais características dos projetos de arquitetura da Bauhaus eram:
planta livre, utilização do concreto, vidro e aço, superfícies sem adornos, janelas e fita
alinhadas à superfície da parede e coberturas planas. (STRICKLAND, 2003, p.132)
O outro movimento, o construtivismo soviético, se propunha fazer a arquitetura do
seu tempo, expondo máquinas, elevadores, elementos estruturais e explorando ao máximo
as possibilidades dos novos materiais e técnicas. Dentre os quatro, foi o mais articulado e o
mais ousado. (COLIN, 2004, p. 25)
Uma das principais questões do movimento moderno foi a crítica ao ornamento. O
arquiteto que mais se aprofundou neste tema, Adolf Loos, considerava que a eliminação do
ornamento era resultado de uma evolução cultural e um processo benéfico para a cultura,
pois reduzia o tempo empregado no trabalho manual e liberava energia para a “vida” da
mente. (COLQUHOUN, 2005, p. 74)
Retirar todos os ornamentos das edificações passou a ser um dos objetos do
movimento moderno; os arquitetos deveriam voltar sua atenção para as coisas práticas e
objetivas, a arquitetura deveria ser clara e funcional como uma máquina. (COLIN, 2004, p.
49)
Os anos 1930 foram decisivos para o fortalecimento do movimento moderno. Em
1932 Henry-Russel Hitchcok publica o livro The International Style: Architecture since 1922,
consagrando definitivamente o termo “arquitetura internacional” para a idade madura do
movimento moderno. Conforme cita Strickland (2003, p. 132):
O estilo verdadeiramente internacional era Bauhaus em tudo, menos no
nome e coração: caixas retangulares simples, ausência do uso de
ornamentos aplicados ou referências históricas, coberturas planas, paredes
brancas, janelas amplas e a trindade sagrada de concreto, vidro e aço.
Um aspecto importante do estilo internacional, além da premissa de perfeição técnica
dos materiais e acabamentos, era a flexibilidade da planta, que, obrigatoriamente projetada
sobre uma malha ortogonal, resolveria definitivamente as questões quanto à poética
espacial. (COLIN, 2004, p. 27)
43
Para Colin (2004, p. 42), a arquitetura do movimento moderno representa uma
síntese do espírito da época, uma resposta tardia às profundas mudanças ocorridas na
revolução industrial, onde surgiram novos materiais, novos meios industriais e novos
programas arquitetônicos.
1.3.2 Deutsche Werkbund e Funcionalismo – Reflexos na Arquitetura de Indústrias
A partir do ano de 1870, produziu-se na Alemanha uma transformação no movimento
industrial que gerou reflexos na arquitetura, imprimindo-lhe novas tendências. O país se
tornou um polo de movimentos artístico-culturais no auge do desenvolvimento industrial.
Em 1907, foi fundada a Deutsche Werkbund, por um grupo de arquitetos, designers e
empresários que tinham estado de alguma forma ligados ao movimento Jugendstil – art
nouveau alemão. Sua criação deveu-se principalmente a Hermann Muthesius, adido cultural
da embaixada na Inglaterra. A primeira exposição da Werkbund realizada em Colônia, na
Alemanha (Figuras 1.17 e 1.18), tinha como principais integrantes do movimento um grupo
de arquitetos alemães – Peter Behrens, Walter Gropius e Adolf Meyer – e um grupo de
arquitetos estrangeiros – Bruno Taut, Joseph Hoffmann e Van de Velde. Este grupo foi o
responsável pela divulgação, e seus integrantes, ícones deste novo movimento.
Figura 1.17 - Folheto Figura 1.18 - Logo DWB
Fonte: HEITILING , 2007 Fonte: HEITILING , 2007
A Deutsche Werkbund, desde o início, tinha como premissa intensificar a busca pela
identidade cultural alemã, mas ao mesmo tempo atuar como um incentivo para a
modernização. O movimento acreditava que a produção mecanizada e a divisão do trabalho
haviam distanciado a técnica da arte e que era necessário reintroduzir o artista no processo
de produção.
44
O movimento sugeria que a produção manufatureira e a divisão do trabalho deveriam
ser feitas para obter qualidade, e que todo objeto, além de ser utilitário, deveria ter valor
artístico. Tinha como objetivo, além do refinamento da mão de obra e do incremento da
produção, a ideia de funcionalidade advinda do movimento Art and Crafts, que considerava:
um objeto cumpre seu papel quando é funcional. (COLQUHOUN, 2005, p. 58)
Muthesius sugeria que se buscasse nas construções das novas estações
ferroviárias, salões de exposição e pontes as possibilidades desse novo estilo, sem
decoração exterior e com formas vocacionadas para os fins a que se destinavam.
(COLQUHOUN, 2005, p. 59)
Intimamente relacionada ao conceito de Gestalt está a definição de Typisierung
(tipificação) formulada por Muthesius, conceito que denotava o estabelecimento de formas
estandardizadas, ou típicas. Para Muthesius, surgiriam grandes fábricas que produziriam
bens de consumo, de qualidade artística padronizada, que dominariam o mercado.
(COLQUHOUN, 2005, p. 60) Quando Muthesius apresentou o conceito Typisierung no
congresso da Werkbund, em Colônia, foi duramente criticado por um grupo de artistas,
arquitetos e críticos, dentre eles: Henry Van de Velde, Bruno Taut, Walter Gropius. O grupo
não criticava a necessidade de produção mecanizada nem a noção de cultura unificada,
mas sim a imposição de formas tipo como condição inicial de criação. Para eles, a qualidade
artística dependia da liberdade individual. (COLQUHOUN, 2005, p. 60)
Não raro se interpreta este conflito como a batalha entre os vanguardistas,
partidários de uma nova cultura da máquina e os retrógrados, partidários da tradição
artesanal. Na verdade, ambos compreendiam que a produção mecanizada e a divisão do
trabalho haviam distanciado a técnica da arte e defendiam a reintrodução do artista no
processo de produção, mas possuíam opinião diferenciada quanto ao papel que o artista
devia desempenhar na visão funcionalista. (COLQUHOUN, 2005, p. 60)
Seguindo esta corrente do funcionalismo e inserindo os novos materiais como o aço
e o vidro na concepção arquitetônica, em 1908, uma edificação industrial merece destaque:
a AEG (Figura 1.19) de Peter Behrens
1
. Esta fábrica, segundo Muthesius (apud QUEIROZ,
1996, p. 268), estabeleceu as bases conceituais da arquitetura industrial.
1
Arquiteto e designer alemão considerado o primeiro a criar uma identidade corporativa, pois projetou a fábrica
de turbinas da AEG, recriou seu logotipo e toda a identidade corporativa da empresa.
45
Para Giedion (2004, p. 507), Behrens ficou famoso pela maneira de compreender as
instalações industriais como um problema arquitetônico. Desta forma, transformou a fábrica
em uma sede digna da atividade humana. Para este autor, “Behrens educou o olhar do
observador a apreender as forças expressivas ocultas em novos materiais como o aço e o
vidro”.
A edificação foi construída em aço, vidro e concreto. A planta possui uma incrível
robustez, porém, Behrens conseguiu um efeito plástico que imprime à edificação elegância
na combinação dos três materiais utilizados. Pilares de aço são apoiados em articulações
(Figura 1.20), enquanto grandes panos de vidro compõem a fachada. (Figura 1.21 e 1.22) O
arquiteto estabeleceu dois sistemas simultâneos de colunas, um interior e outro exterior.
(Figura 1.23 e 1.24). Os cantos maciços em alvenaria (Figura 1.25) não podem ser
considerados necessidade estrutural, pois são utilizados para imprimir aspecto brutalista ao
edifício.
A fábrica de turbinas da AEG em Berlim – na esquina da Hutten Street –
representa o máximo de esforço de Behrens, para dar a arquitetura
dignidade a um local de trabalho similar ao que alcançou (Frank Lloyd
Wright) com o edifício da Larkin em Bufalo. (KULTERMANN, 1993)
Figura 1.19
-
Vista Principal AEG.
Fonte: GREATBUILDINGS, 2008
Figura 1.20
-
Detalhe AEG - Pilares de Aço.
Fonte: GREATBUILDINGS, 2008
Figura 1.21
-
Detalhe AEG.
Fonte: GREATBUILDINGS, 2008
Figura 1.22
-
Det. Pano de Vidro.
Fonte: GREATBUILDINGS, 2008
46
Figura 1.23
-
Sistemas Simultâneos de Colunas. Figura 1.24
-
Sistemas Simultâneos de Colunas AEG I.
Fonte: GREATBUILDINGS, 2008
Fonte: COLQUHOUN, 2005, p. 56
Figura
1.25 - Vista Lateral Det. Alvenaria.
Fonte:
GREATBUILDINGS, 2008
Para Colquhoun: (2005, p. 66)
A edificação é surpreendente por seus efeitos visuais, pois a composição de
suportes maciços de aço estreitando-se até a base cria impressionante relevo
quando vistos em diagonal, e os pilares maciços de quinas arredondadas e estrias
horizontais dão sensação de massa mas na verdade são finas membranas
apoiadas em uma estrutura (...) o edifício possui majestosa calma e é uma
representação muito eficaz do poder industrial.
Behrens influenciou alguns nomes importantes da arquitetura mundial, tanto que alguns dos
profissionais que trabalhavam em seu estúdio foram: Walter Gropius, Adolf Meyer, Mies Van der
Rohe e Le Corbusier.
1.3.3 Bauhaus
A Bauhaus surgiu logo depois da Primeira Guerra Mundial; pode-se dizer que, naquele
momento, embalada pela situação de caos mundial, havia uma tentativa de ruptura com os
valores estético-culturais tradicionais. Conforme cita Gropius:
47
O escopo específico da Bauhaus era concretizar uma arquitetura moderna que,
como a natureza humana, abrangesse a vida em sua totalidade. Seu trabalho se
concentrava principalmente naquilo que hoje se tornou uma tarefa de necessidade
imperativa, ou seja, impedir a escravização do homem pela máquina, preservando
da anarquia mecânica o produto de massa e o lar, insuflando-lhes novamente
sentido prático à vida. Isto significa o desenvolvimento de objetos e construções
projetadas expressamente para a produção industrial (...) Procuramos criar
padrões de qualidade, e não novidades transitórias. A experimentação tornou-se o
centro da arquitetura; e isto requer um espírito aberto e coordenante, e não o
tacanho e limitado especialista. (GROPIUS, 1977, p. 31)
Em 1919, a Bauhaus é fundada na cidade de Weimar, dirigida pelo arquiteto Walter
Gropius. Tem suas bases conceituais sob influência da werkbund, ou seja: unir a arte e a
indústria, o que deu base para uma nova linguagem arquitetônica. Esta primeira etapa da escola
foi posteriormente chamada de fase expressionista, por dar prioridade à expressão emocional e à
individualidade dos estudantes. A ideologia dos primeiros anos estava muito próxima do
movimento Arts and Crafts.
Em 1923, a Bauhaus teve uma maior influência do movimento de vanguarda holandês De
Stijl
2
- e do Construtivismo
3
da vanguarda soviética que marcaram a estética geral proferida dentro
da Bauhaus. Em 1925, a escola muda para Dessau (Figuras 1.26 e 1.27), uma cidade industrial
na periferia de Berlim, que se encontrava em rápida expansão. Com a mudança para Dessau,
vários professores se demitiram e seus postos foram ocupados por uma nova geração, formados
pela própria escola, que havia adquirido nova teoria estética. (COLQUHOUN, 2005, p.162)
Figura 1.26 - 1ª Exposição Weimar, 1923. Figura 1.27 - Bauhaus em Dessau.
Fonte: HEITINGLER, 2007 Fonte: HEITINGLER, 2007
Em 1928, Gropius abandona a Bauhaus, tendo como seu sucessor o arquiteto suíço Hannes
Meyer. Nesta época, o funcionalismo era a linha mestra da Bauhaus.
2
Movimento de arte que enaltecia o controle racional do processo criativo, apropriando-se de sua morfologia baseada
nas formas elementares e nas cores primárias.
3
Movimento de vanguarda lançado em Moscou, pouco depois da Revolução soviética. Para os construtivistas, a pintura
e a escultura eram pensadas como construções – e não como representações –, guardando proximidade com a
arquitetura em termos de materiais, procedimentos e objetivos.
48
Gropius construiu sua obra fundamentada nos princípios referentes à nova expressão
arquitetônica. Antes de fundar a Bauhaus, Gropius era membro da Deutsche Werkbund e ainda
sofria a influência e a dualidade da tendência industrial de Muthesius e da tendência artesanal do
movimento Art and Crafts, cujo maior representante era o belga Henry Van de Velde. Gropius
conseguiu conciliar o melhor destas tendências com o programa que foi o manifesto Bauhaus, que
apresentava o dispositivo do funcionalismo, expresso no axioma "a forma segue a função", uma
corrente que marcaria a imagem do século XX. (STRICKLAND, 2003, p. 133)
1.3.4 Fagus e Van Nelle: Busca por Aprimoramento do Projeto Industrial
O primeiro projeto significativo de Gropius após a abertura de seu estúdio foi a fábrica de
sapatos Fagus (Figura 1.28), em Alfred, na Alemanha, iniciada em 1911 e finalizada em 1913,
projetada por ele, Walter Adolph Gropius e outro arquiteto alemão, Adolf Meyer. A edificação
possuía como materiais construtivos o aço, a alvenaria de tijolos e o vidro revestindo suas
fachadas. (Figuras 1.29, 1.30 e 1.31) A linguagem arquitetônica da fábrica era bem significativa
das tendências da época. Panos de vidro revestindo as fachadas, perfis metálicos formando
ângulos retos nas esquadrias, sem pilares nos cantos. (COLQUHOUN, 2005, p. 69)
Quando Gropius fez sua intervenção no projeto, a indústria possuía a planificação do sítio, já
haviam sido feitas até mesmo as fundações pelo arquiteto Eduard Werner. Gropius interveio no
projeto devido ao desejo do cliente de fazer uma fachada atraente; para isso, criou uma estrutura
de aço revestindo as paredes de panos de vidro e todo o layout fabril foi reconsiderado segundo o
processo de produção.
Com implantação norte-sul, os edifícios da fábrica foram assim distribuídos: um edifício
para produção, interligado à serraria, estoque, hall e expedição, galpão para manutenção das
máquinas, bloco de escritórios e, em outro bloco, a loja do serralheiro e o acesso onde fica a
guarita do porteiro. A edificação de cobertura plana inseria a linguagem dos blocos separados e
não de cobertura única (único galpão fabril). O edifício possui entrada e lobby marcantes (Figura
1.32), telhados planos.
Figura 1.28
-
Fagus Visão Geral. Fonte: GREATBUILDINGS.FAGUS_WORKS, 2008
49
Figura 1.29
-
Fagus Fachada. Figura 1.30
-
Fagus Fachada II. Figura 1.31
-
Fagus Entrada.
Fonte: WIKIPEDIA-
Fagus-Werke-03
, 2007 Fonte:WIKIPEDIA-
Fagus-Werke-02
, 2007 Fonte: WIKIPEDIA
Fagus-Werke-01, 2007
Figura 1.32
-
Fagus Detalhe Entrada e Lobby. Fonte: GREATBUILDINGS.FAGUS_WORKS, 2008
Depois da Primeira Guerra Mundial, mudanças no sistema produtivo foram implantadas,
dando início à produção em massa, muito bem representada pelos métodos de produção da
indústria automobilística citada anteriormente. O principal problema a ser solucionado na
concepção industrial da época era a necessidade de ampliação dos vãos entre pilares. Era
comum, no antigo método construtivo, usar espaçamento de seis em seis metros entre os pilares;
na produção em massa isto seria desastroso, pois este sistema produtivo precisava de grandes
espaços que dariam maior flexibilidade ao arranjo interno. Devido a esta necessidade, a estrutura
em concreto armado em muitos projetos cedeu lugar ao aço, estudos e esforços para obtenção de
vãos amplos se tornaram imprescindíveis. (NELSON, 1938, p. 11)
Além disto, a necessidade de expansões futuras começou a ser considerada. Outro
problema para ser confrontado na época foi o projeto fabril com cobertura única, onde todas as
edificações estivessem debaixo da mesma cobertura, uma fábrica onde não houvesse
interrupções no sistema produtivo, caracterizada por produção linear. Em contrapartida, alguns
projetistas fabris preferiam a ideia de construir blocos isolados dentro de um mesmo site,
separando-os por processo produtivo. Paralelamente, questões de logística começaram a ser
discutidas mais profundamente, como, por exemplo: necessidade de localização das fábricas
próximo a uma doca ou estrada de ferro para facilitar o escoamento da produção.
No período entre guerras (1918-1939), a indústria continuou a se desenvolver, embora a
depressão até o final dos anos 1920 e início dos anos 1930 tivesse a afetado completamente. A
mudança mais importante aconteceu no campo social e técnico: o arquiteto se viu forçado a
50
compreender os processos que se desenvolviam no interior das fábricas e a considerar o bem-
estar, e a saúde dos operários. Esta foi a época de construção de um grande número de fábricas
de automóveis. (MUNCE, 1960, p. 10)
Os princípios que norteavam os projetos da época podem ser divididos em dois grandes
tópicos: desenho funcional e execução adequada. (NELSON, 1938, p. 24)
O desenho, para ser funcional, devia vislumbrar as seguintes diretrizes:
Linha de produção direta – Sem interrupções; só assim o fluxo de produção, transporte e
manuseio seria mais rápido. Não deveria haver cruzamentos nas linhas de produção, pois
poderiam causar congestionamento, o que gerava uma planta fabril com muita horizontalidade;
Flexibilidade – Os departamentos deveriam possuir layout flexível para permitir rápido
rearranjo, caso fosse necessário modificar o processo produtivo ou expansões no departamento;
Espaçamento entre colunas – As colunas deveriam possuir espaços generosos entre elas
para conferir, além de flexibilidade à planta, fácil movimentação dos materiais e fácil instalação
das máquinas;
Pisos e teto adequados – os pisos deveriam ser fortes o suficiente para suportar as cargas
de pesos variados, e tetos claros, para facilitar a iluminação, com altura suficiente que
possibilitasse a boa execução das tarefas;
Equipamentos internos posicionados adequadamente – Os elevadores, as escadas, os
armários dos funcionários e banheiros deveriam estar posicionados estrategicamente para não
interferirem no fluxo de produção e de forma que os deslocamentos fossem diminuídos;
Boa iluminação – Caracterizada por iluminação natural complementada por artificial, o
ofuscamento deveria ser evitado;
Ventilação adequada – Esta deveria ser suficiente para suprir as necessidades humanas; e
Baixo custo de manutenção – Que deve ser caracterizado por resultados econômicos
provenientes de utilização de materiais adequados e despesas de manutenção mínimas na
edificação.
Já o que caracterizava o segundo princípio eram as seguintes diretrizes:
Custo estimado bem calculado – Antes da construção os custos deveriam ser muito bem
estimados para não haver um acréscimo inesperado no orçamento final;
Rapidez – Geralmente todo projeto industrial requer rapidez desde a concepção até a
execução, devido à exigência de retorno financeiro requerido pelo empresário. Quanto maior o
tempo sem produzir, maior é o tempo sem gerar capital.
51
Desenhos os mais exatos e detalhados possível – É outro fator que auxilia tanto na rapidez
da execução quanto em evitar gasto extra com plantas que devem ser refeitas.
Assim, nesta época, o projeto fabril impôs ao arquiteto uma série de responsabilidades. Um
dos exemplos do novo conceito de arquitetura industrial foi a fábrica Van Nelle, em Rotterdam
(Figuras 1.33 e 1.34), que produzia café, chá e fumo. Conforme cita Munce: (1960, p. 11)
Este edifício é uma das edificações industriais mais importantes de todo o século
XX, além de ser um dos mais elegantes... O revestimento é um dos melhores
exemplos de um sistema de revestimento em pano de vidro, enquanto a
disposição dos blocos, as relações dos sólidos e vazios e a disposição de
elementos são magistrais.
A Van Nelle foi projetada e construída de 1925 a 1931, para fazer o refino e empacotamento
de café, chá e tabaco. Os seus aspectos de forma e função foram o resultado de uma análise
técnica profunda do processo produtivo da fábrica, graças à interação do diretor da fábrica, C.H. van
der Leeuw, dos arquitetos J.A. Brinkman e L.C. van der Vlugt, assessorados pelo arquiteto Mart
Stam, além do empresário J.G. Wiebenga, todos adeptos da Nieuwe Bouwen
4
. Visto do exterior, o
edifício é monumental, não possui a horizontalidade pregada pelas montadoras de automóveis, mas
dentro é inovador e moderno, projetado seguindo os conceitos de combinação de luz natural e
artificial, espaços flexíveis. Possuía uma linha automática considerada perfeita para a época e
plasticamente tinha um sistema contrastante entre sólidos e vazios, que imprimiam elegância única
à fábrica. A Van Nelle é considerada uma das mais belas edificações industriais do século XX e o
último grande projeto fabril antes da Segunda Guerra Mundial.
Planejou-se o seu processo produtivo de forma que a matéria-prima fosse levada ao último
piso para o produto ser deslocado piso a piso até a fase final do processamento, no térreo. Sua
localização fica próxima ao rio, para facilitar o transporte; os galpões foram localizados às
margens do rio.
A planta possuía forma elegante que combinava diferentes volumes (Figura 1.35) para
diferentes funções – usava blocos separados para cada processo fabril; o prédio de escritórios era
curvo e possuía três andares, na extensão deste bloco situava-se o depósito, distribuído em cinco
andares. No prédio ao lado, de oito andares, ficava a seção de tabaco, e, no seu topo, uma sala
de chá em forma circular.
A maior parte dos telhados era plana, passarelas diagonais, para facilitar o deslocamento
dos pedestres que atravessavam a rua interna da fábrica. Ligavam os prédios de produção ao
4
O ramo holandês do Movimento Moderno Internacional.
52
depósito em frente, as oficinas / edifício-garagem (Figuras 1.36 e 1.37) e a casa da caldeira, que
possuía uma chaminé ao seu lado. A edificação foi construída em concreto armado, aço e vidro, a
fachada principal era coberta por panos de vidro. (Figura 1.38)
Figura 1.33
-
Van Nelle Visão Geral. Fonte: Munce, 1960, p. 10 Figura 1.34
-
Van Nelle Visão Geral II.
Fonte: GREATBUILDINGS- Van Nelle Factory, 2008
Figura 1.35. Van Nelle Edifício Principal . Fonte: Figura 1.36. Van Nelle Detalhe Fachada Norte. Fonte:
GREATBUILDINGS- Van Nelle Factory, 2008 GREATBUILDINGS- Van Nelle Factory, 2008
Figura 1.37. Passarela. Fonte: Figura 1.38. Pilares em Cogumelo. Fonte:
GREATBUILDINGS- Van Nelle Factory, 2008 GREATBUILDINGS- Van Nelle Factory, 2008
1.4 ARQUITETURA INDUSTRIAL DO PÓS-GUERRA
Durante os anos da segunda guerra mundial, a vida se tornou precária na Europa e
também a recessão foi sentida nas Américas. A necessidade de produção aumentou e abriram-se
algumas indústrias emergenciais; sem muitas inovações, devido à urgência da construção, todas
tinham praticamente a mesma estrutura padrão. Na Inglaterra, quando a Segunda Guerra acabou,
notou-se o interesse dos arquitetos em projetar arquitetura industrial, e contribuições significativas
foram sendo observadas. Uma das inovações desta época foi a necessidade de maior
entrosamento dos vários especialistas envolvidos nos projetos industriais. Crescia entre os
53
arquitetos e industriais o conceito de oferecer aos operários melhores condições de conforto,
como forma de melhorar a produtividade fabril. Nesta época, a indústria começava a incorporar
não somente conceitos funcionais, mas também sociais e humanos. (MUNCE, 1960, p. 12)
No pós-guerra, três tipos característicos de fábricas eram encontrados, principalmente na
Inglaterra: aquelas construídas por uma agência de desenvolvimento e que podiam ter qualquer
locatário; as que eram construídas com as especificações de um locatário ou dono, onde se
conhecia o processo e a área era calculada; e as expansões em plantas já existentes ou uma filial
a ser construída em outro terreno. Principalmente nas edificações onde o locatário e o processo
eram desconhecidos, o aspecto flexibilidade deveria ser bastante enfatizado, pois não se sabia a
que se destinariam. (MUNCE, 1960, p. 14)
Nesta época, outra inovação nos projetos industriais foi a utilização de um plano máster,
que se tornou habitual na Inglaterra, nos Estados Unidos e na Alemanha, com um único
diferencial que na Alemanha os arquitetos possuíam mais tempo para o planejamento e um
resumo das necessidades (programa) melhor elaborado pelos industriais.
Como o plano era preparado, discutido e analisado com o cliente, tanto o arquiteto quanto
o contratante podiam prosseguir com o trabalho da reconstrução ou construção sabendo que cada
etapa separada seria executada conforme um modelo único. Todos os edifícios que eram
concebidos desta forma apresentavam processo de produção e fluxo tanto da matéria-prima
quanto do trabalho mais eficiente. Apesar de certa resistência, no início, o bom resultado fez com
que outros industriais percebessem que o tempo e o dinheiro gastos inicialmente resultavam em
um projeto mais bem elaborado, proporcionando-lhes uma planta mais eficiente e,
consequentemente, melhor retorno financeiro. (MUNCE, 1960, p. 13,42 e 59)
No final dos anos 1930, as edificações fabris começaram a incorporar a tendência de
retirar as janelas de suas edificações, devido à necessidade de preservar a identidade do que
estava sendo fabricado em seu interior. Nos anos pós-guerra, esta tendência se tornou comum,
porém a retirada das janelas refletiu-se na necessidade de maior uso da climatização e iluminação
artificiais. A fábrica sem janelas começou a ficar popular porque também era mais flexível no que
diz respeito ao arranjo interno. O uso da iluminação natural restringia a largura dos espaços, ao
passo que a utilização da iluminação artificial fazia com que largura e comprimento pudessem ser
usados sem restrições. A horizontalidade das fábricas já estava incorporada na cultura dos
projetistas, até porque o transporte horizontal estava muito mais evoluído que o vertical. O
aspecto flexibilidade das edificações se tornava a cada dia mais importante, pois quanto maior a
flexibilidade maior era a valorização da indústria, porque esta poderia ser prontamente vendida e
rapidamente transformada sem grandes custos adicionais, para abrigar outros processos.
54
Instaurava-se, então, a estética do espaço fabril fechado. Note-se na ilustração a seguir (Figura
1.39) a evolução da tipologia de telhado e fechamentos da edificação fabril, incorporando as
características de edificação standard, voltada para o funcional e de utilização múltipla. (MUNCE,
1960, p. 14-19)

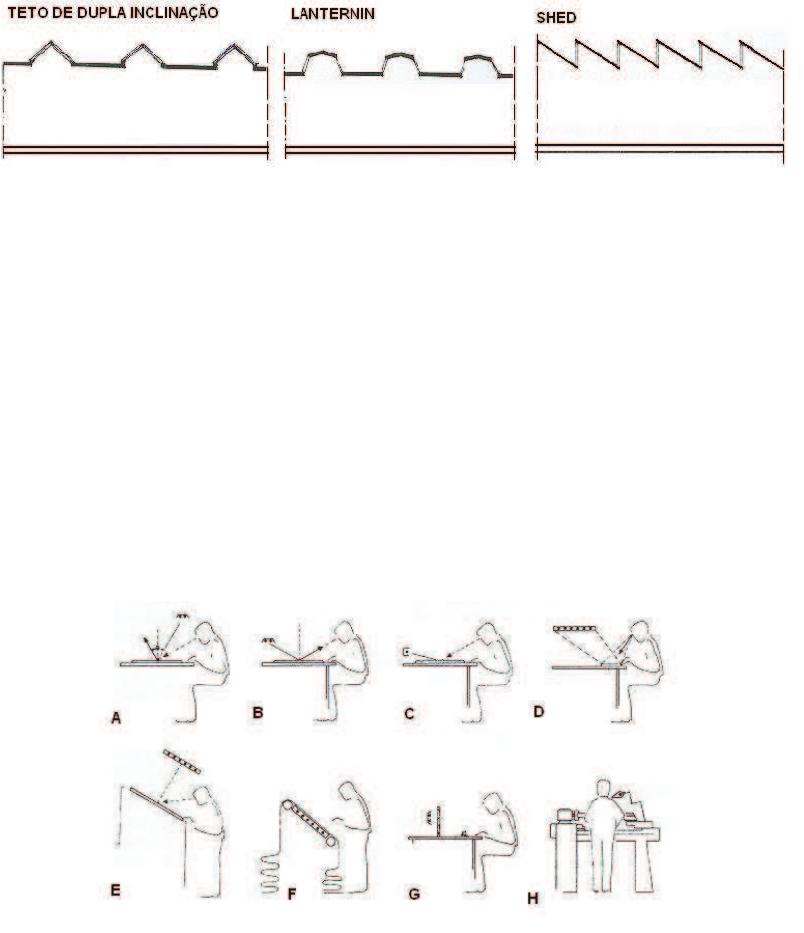

Figura 1.39. Evolução da Edificação Industrial em Função da Cobertura. Fonte: FISCHER, G.N. p. 19.
O piso das fábricas precisava ser ininterrupto, por isso os banheiros, os armários para os
funcionários, os transformadores foram transferidos para mezaninos. Este arranjo interno era
ideal, pois liberava o piso para a circulação dos materiais e execução das tarefas, bem como
deixava os banheiros a cerca de dois minutos do local de trabalho.
O lobby das fábricas (Figuras 1.40 e 1.41) merecia destaque tanto no aspecto formal
quanto na composição de seu espaço interior; os projetistas procuravam projetar espaços que
expressassem imponência e elegância. Alguns empresários acreditavam que uma entrada
expressiva e imponente forçaria os trabalhadores a ter melhor aparência na forma de vestir-se e
na higiene, pois para eles o operário se sentiria embaraçado se não se trajasse bem, tendo que
passar por um lobby tão elegante. (MUNCE, 1960, p. 41)
Figura 1.40. Entrada e Lobby Lady Esther Company - 1960. Figura 1.41. Entrada e Lobby Air France - 1960.
Fonte: NELSON, 1938, p. 13 Fonte: NELSON, 1938, p. 108
Nos anos que seguem o pós-guerra, além do telhado plano, incorporou-se o uso do
cimento amianto nas coberturas. Outros materiais também foram utilizados pelos projetistas,
55
como: coberturas de aço, folhas de alumínio corrugado pintadas na parte externa, concreto,
cúpulas, lâminas de madeira. (MUNCE, 1960, p. 18)
Outro aspecto interessante inserido nos anos pós-guerra foi a importância dada à localização
das fábricas. Os industriais começaram a pensar em algumas facilidades do entorno para
implantação de uma fábrica, como: percentual de desempregados na região (disponibilidade de mão
de obra), oferta de transporte, relação do local com matéria-prima e mercados consumidores,
serviços oferecidos e condições de moradia próxima. (MUNCE, 1960, p. 18, 45 e 60)
No final da década de 1930, os especialistas despertaram para a necessidade de isolamento
acústico no interior fabril. O primeiro país a mostrar preocupação com este aspecto foi a Inglaterra.
Nos Estados Unidos, crescia anualmente o número de reclamações de perda auditiva dentro das
fábricas, pois o tratamento acústico no ambiente fabril era raro. Na Alemanha, implementou-se fibra
de vidro tanto para isolamento acústico como térmico. Fazia-se tratamento antirruído, mas, de fato,
na época não se encontrou uma solução adequada. (MUNCE, 1960, p. 26, 49 e 64)
Os cuidados com prevenção e segurança contra incêndio também começaram a surgir no
pós-guerra. Sendo o fogo um risco natural nas indústrias, devido ao manuseio de diversos
materiais potencialmente inflamáveis, ao uso de grande potencial elétrico e combustível para
movimentação das máquinas e da indústria em geral, neste período, os países começaram a usar
mais intensamente em suas fábricas métodos de precaução. Os gestores industriais interpretaram
que um projeto industrial adequado e gerenciamento cuidadoso com relação ao manuseio de
produtos inflamáveis, auxiliavam na prevenção de incêndio. Na Inglaterra, existia uma associação
(British Fire Protection Associate) que pesquisava e fornecia informação às indústrias. Nos EUA,
Michigan na cidade de Livonia, a General Motors construiu uma fábrica que se tornou referência,
na época. As instalações deste prédio continham: aberturas de calor nos telhados, cortinas
antichama para restringir a passagem de calor, chama, gases e fumaça da área onde se iniciaria
algum foco de incêndio, possibilitando a evacuação de outras áreas. Possuía paredes com
tratamento contra incêndio e sprinklers em toda a sua planta. (MUNCE, 1960, p. 31, 52 e 66)
No pós-guerra, as fábricas mais modernas apresentavam vestiários e refeitórios como
parte do programa. Era consenso entre os arquitetos da área que os vestiários eram necessários;
por questões higiênicas e de segurança, o funcionário deveria guardar a roupa de trabalho em
seus armários, nas fábricas, e chegar e partir da fábrica com sua roupa comum. A única
divergência que se tinha era quanto à localização dos vestiários: os americanos acreditavam que
deveriam ter uma distância mínima do local de trabalho e os britânicos davam mais ênfase à
circulação, ou seja, como os operários iam entrar e sair de suas áreas de trabalho e não quanto
eles iam se deslocar. Para os britânicos, o mais importante era que a área de produção não
56
tivesse obstrução; desta forma, no projeto, alguns vestiários se localizavam no mesmo galpão da
área de produção e mesmo nível, já outros ficavam no mezanino, até que a maioria começou a
colocar em um prédio adjunto.
Os escritórios fabris, neste período, tiveram seu arranjo e suas características modificados.
Anteriormente os escritórios ficavam na parte posterior da fábrica, atrás do galpão de produção;
no entanto, no pós-guerra, os projetistas modificaram a setorização fabril, posicionando-os antes
do galpão de produção próximo à recepção e, muitas vezes, a ela interligados.
A nova alocação dos escritórios permitia melhor troca de informações dentro da própria
planta, consequentemente manejo rápido e eficiente de entrada e saída de informações e
correspondência. Os escritórios passaram a apresentar design flexível e iluminação modular,
muitas vezes possuíam pano de vidro revestindo uma das fachadas. Nas indústrias norte-
americanas usava-se vidro verde-claro para proteger do sol em conjunto com persianas. A
iluminação artificial combinava lâmpada incandescente com fluorescente e foco direcionado. Na
Alemanha, já havia uma diferença na concepção do arranjo dos escritórios, eram individuais,
separados da produção para evitar o ruído vindo do setor operacional. Muitas vezes eram
construídos em outro local e não no mesmo complexo industrial que o da fábrica. O escritório
fabril alemão não possuía um layout flexível, mas era bem detalhado, contendo padrão construtivo
de alto nível. (MUNCE, 1960, p. 33, 54 e 67)
No pós-guerra, devido ao aperfeiçoamento tecnológico de monta-cargas, elevadores e
empilhadeiras, as técnicas de armazenagem e embalagem evoluíram. Construíam-se os galpões
de armazenagem contínuos à produção ou em um galpão à parte. Os requisitos de construção
dos galpões eram que fossem de baixo custo, de construção rápida e com espaços internos
amplos. Algumas regras eram seguidas no projeto, por exemplo: o comprimento não excedia três
vezes mais que a largura, a altura não era mais que 6 m. A dimensão dos pallets - suportes onde
são guardadas as mercadorias - determinavam o grid estrutural, a área construída só podia ser de
no máximo 25% da área total edificada. O piso era geralmente de concreto armado. (MUNCE,
1960, p. 34, 54 e 68)
Nesta época, as fábricas norte-americanas utilizaram em grande escala a estrutura de aço,
evoluindo para um design simples. Nas fábricas inglesas, utilizou-se grande variedade de
materiais, como: estrutura de aço, concreto armado, protendido e estrutura em aço tubular. Nas
fábricas alemãs, o material de construção era mais variado e dependia do uso que ia ser dado à
edificação. Eram consideradas com mais cuidado as questões econômicas juntamente com as
técnicas. Porém é consenso que tanto fábricas europeias quanto americanas possuíam em sua
57
maioria telhados planos, vãos amplos, grandes áreas, previsão para expansão e inserção de
melhorias para os funcionários. (MUNCE, 1960, p. 20, 47 e 61)
1.5 ANOS 1960 ATÉ A ATUALIDADE: AS MAIS RECENTES CONTRIBUIÇÕES AO TIPO
Para Montaner, da Segunda Guerra Mundial até os anos 1960 “foi percorrida e fechada
uma etapa com uma identidade definida”. A partir daí, na arquitetura, há grande diversidade de
posições. Uma corrente se opõe aos experimentalismos tecnológicos; outra é a favor da utilização
da alta tecnologia nas edificações; paralelamente, surgem os primeiros conceitos de uma
arquitetura ecológica. (MONTANER, 2007, p. 111) Conforme cita este autor, nos anos que se
seguem até a década de 1970:
Aparecem novos materiais – derivados metálicos e plásticos – e avançadas
tecnologias. E será possível a construção de todo tipo de peças pré-fabricadas
tridimensionais. A arquitetura pode ser construída como qualquer outro objeto de
consumo, integrar-se totalmente às leis da fabricação em série e alcançar a
perfeição de encaixe de qualquer peça industrial. Os avanços da tecnologia
científica estão transformando o estatuto do saber em geral e a forma da
arquitetura, em particular. (MONTANER, 2007, p. 112)
Simultaneamente, nos anos 1970, teve início o declínio do setor secundário (indústria) e o
crescimento do setor terciário (serviços), trazendo mudanças no perfil da força de trabalho. Nesta
época, houve uma migração das indústrias ambientalmente mais poluidoras (asbesto, chumbo,
agrotóxicos e outras mais), principalmente para os países do Terceiro Mundo, e também aquelas
que utilizavam mais mão de obra e baixa tecnologia. Em contrapartida, nesta mesma época,
começa o movimento da valorização ambiental. Os países mais pobres buscavam
desenvolvimento econômico e não se preocupavam com a instalação dessas indústrias
potencialmente muito poluidoras, pois o momento era de recessão, principalmente devido à crise
do petróleo. Neste período, o preço do barril de petróleo quadruplicou. Por outro lado, acontecia a
rápida implantação de novas tecnologias, caracterizadas pela automação (tecnologia do trabalho
automático pela qual os sistemas se autocontrolam, efetuam medições, introduzem correções
durante o processo de produção, praticamente sem a intervenção do homem) e a informatização
(É uma forma de substituir o tratamento manual da informação pelo seu processamento por uma
máquina, o computador). (SANTOS, 2006, p. 33)
Quando as multinacionais vieram para os países de Terceiro Mundo, trouxeram consigo o
modelo de edificação industrial que eles usavam em seus países de origem. Na maioria das
vezes, todo o maquinário era importado. A planta fabril chegava especificada e não possuía em
sua concepção nenhuma intervenção dos arquitetos ou engenheiros do país ao qual se destinava.
(SANTOS, 2006, p. 28)
58
É importante enfatizar que o movimento de valorização ambiental culminou com os
princípios de desenho sustentável, que foram absorvidos pela planta fabril. Este movimento se
estruturou no final dos anos 1960, tendo como marcos: a criação do Clube de Roma, em 1968
(associação internacional e não política preocupada com problemas complexos, aos quais devem
fazer face todas as sociedades, tanto as industrializadas como as em desenvolvimento); a
Conferência das Nações Unidas sobre Ambiente Humano, que discutia ecologia e meio ambiente
nos países do Norte e do Sul; a Reunião Internacional pela Conservação da Natureza, em 1980
(ONG cuja missão é influenciar, incentivar e assistir as sociedades no mundo inteiro, no que
concerne à conservação da integridade e diversidade da natureza); o Relatório Brundtland (1987),
que conceituou desenvolvimento sustentável; e a ECO 92, que originou a Agenda 21 (declaração
que fixa um programa de ações para o século XXI em diversos setores, a fim de orientar as
nações para um desenvolvimento sustentável do planeta).
Tais eventos não poderiam deixar de afetar e motivar a concepção arquitetônica. As novas
exigências mundiais incentivaram o surgimento de movimentos dentro da arquitetura, que passam
pelas questões da arquitetura solar, bioclimática, conforto ambiental, ecoconstrução, edifícios
verdes e evoluíram para a arquitetura sustentável. (EDWARDS E HYETT, 2004, p. 7)
Para Edwards e Hyett: (2004, p. 1)
Ser sustentável é projetar de forma sustentável, significa criar espaços que sejam
saudáveis, viáveis economicamente e sensíveis às necessidades sociais (...) a
sustentabilidade deve ser entendida como um conjunto de valores que se baseiam
na ética da responsabilidade ambiental. As técnicas e tecnologias do desenho
sustentável estão em um estado de desenvolvimento avançado, o que falta é que
estes princípios alcancem a indústria da construção na sua base.
A sociedade Matriciel (2006) – criada pelo grupo de pesquisa da UCL (Universidade Católica
de Lovain, na Bélgica) "Arquitetura e clima", que objetiva melhorar a integração da edificação com o
ocupante e o seu meio, no âmbito do desenvolvimento sustentável, ou seja, colocar a arquitetura a
serviço do desenvolvimento sustentável – aponta como principais requisitos do projeto sustentável:
respeitar o meio ambiente, tratar a água, favorecer os transportes em comum, integrar, privilegiar a
iluminação natural, limitar e escolher os desperdícios, valorizar o meio existente, conciliar, proteger-
se do sol, simular, validar, ventilar naturalmente, contextualizar, valorizar os recursos naturais,
escolher materiais, economizar a água, avaliar a rentabilidade econômica, gerir a energia,
reestruturar e urbanizar sustentavelmente.
Como se pode observar, a arquitetura sustentável considera vários aspectos, é tema vasto
e de conceito amplo, e não pode deixar de ser vislumbrada quando da concepção industrial,
sobretudo porque, nos últimos vinte anos, acontecimentos significativos abalaram o meio industrial
59
e fizeram com que o setor olhasse com mais cuidado para suas plantas fabris, em especial as
questões ambientais.
Com as modificações ocorridas do pós-guerra até os anos 1970 – aperfeiçoamento técnico
da produção, da organização e da administração do trabalho, resultando em redução e
qualificação da mão de obra empregada, aumento da produção, além da crescente preocupação
com o meio ambiente – os parques industriais internacionais dos anos 1980 são, em sua maioria,
plantas controladas automaticamente, com gerenciamento que procura impactar o menos possível
o meio ambiente. Nos custos finais de produção industrial, são contabilizados os custos sociais e
ambientais. As fábricas altamente informatizadas modificaram suas relações internas e com o
mercado consumidor. Conforme cita Santos: (2006, p. 33)
Os setores de administração, projeto e produção não precisam mais estar
necessariamente no mesmo lugar. As fábricas integradas em uma rede formam
um circuito. Elas mudam, então, sua relação com o espaço em função do tempo
(custos) da produção, na mesma proporção em que mudam sua relação com a
mão de obra e com o mercado consumidor. A indústria aproveita-se da
instantaneidade proporcionada pelos meios de comunicação, oferecendo a
sensação de uma “aldeia global”. A progressiva lucratividade é que orienta as
decisões das transnacionais.
As inserções dos princípios sociais, ambientais e de lucratividade vêm sendo amplamente
solicitados pelos governos e pela sociedade aos arquitetos de indústrias. Um dos grandes
desafios é: Como equacionar tal questão?
Os prédios industriais de ponta (Figuras 1.42 e 1.43) têm sido prédios com alta tecnologia,
para garantir eficiência energética e atingir programa que atenda às questões da atualidade. Estas
edificações procuram ser bem ventiladas adequadamente e utilizar a iluminação natural, gerenciar
os princípios de reciclagem, redução de custos e gastos, criando elementos para que diminuam
significativamente gastos com água, e atenuação dos níveis de ruído e poluição em geral, critérios
rigorosos quanto às questões ergonômicas e de segurança nas atividades de trabalho, propor
espaços flexíveis e humanizados, planta livre, setorização das atividades fabris, tratamento e
integração com o entorno, clareza e elegância na estrutura e nova forma arquitetônica. (PORTO,
2007, p. 1-3)
60
Figura 1.42.Fábrica Rolls-Royce. Fonte: GRIMSHAW ARCHITECTS, 2007
Figura 1.43. Fábrica Rolls-Royce / Claraboias. Fonte: GRIMSHAW ARCHITECTS, 2007
A abordagem dos princípios sustentáveis nos projetos fabris não é tarefa fácil, pois muitos
conceitos ainda precisam ser esclarecidos e assimilados por grande parte das organizações,
como por exemplo: a relação custo-benefício, a imagem do produto e o respeito ao meio
ambiente. Porém a humanização dos espaços fabris, sua eficiência energética e o respeito aos
conceitos de qualidade ambiental não podem mais ser relegados, e gradativamente as empresas,
para se tornarem competitivas, terão que se adequar às novas necessidades de mercado.
Paralelamente aos aspectos ambientais citados anteriormente, a arquitetura passa a ser
impactada pelo movimento pós-moderno, que Colin (2004, p. 56) define como:
A arquitetura pós-moderna será pois uma arquitetura pós-maquinista, o que
implica dizer pós-industrial e pós-iluminista. Assim (...) a objetividade, o anti-
individualismo, a leveza, o funcionalismo, a antimonumentalidade, a racionalidade,
o anti-historicismo, o antirregionalismo, a dessemantização e mesmo os apostos
do estilo internacional, a perfeição técnica, a flexibilidade da planta e o uso dos
materiais industrializados serão postos em questão. Vemos, então,
genericamente, as características poéticas da arquitetura pós-moderna como
oposições de alguns dos princípios, não necessariamente todos, da poética do
movimento moderno.
Porém, não se pode dizer que todas as edificações concebidas após os anos 1970
seguiram a tendência pós-moderna. Na contramão do pós-modernismo, alguns arquitetos
consideraram outra via, o tardo-modernismo, que tinha como objetivo manter o espírito
61
semelhante às tendências modernistas, pois compreendem que a modernidade é um projeto
inacabado e que bastam algumas correções para seguir seu caminho. (COLIN, 2004, p. 120)
O tardo-modernismo produziu duas tendências: o slick-tech e o high-tech. A primeira teve
como elemento representativo os arranha-céus de vidro e metal, a tecnologia não era exposta; a
concepção se baseava em elementos de geometria simples. O high-tech apresentava como
principal característica a admiração pela alta tecnologia e utilização de materiais de última
geração em suas edificações. O tardo-modernismo produziu uma arquitetura diferenciada, que
buscava o conceito de espaço de eficiência máxima, jamais prejudicado por elementos estruturais
ou instalações. (COLIN, 2004, p. 123)
Flexibilidade e funcionalidade são características fundamentais prioritárias na tendência
high-tech e a arquitetura de indústrias solicita estas características. Na arquitetura tardo-moderna
dos anos 1970, com o uso de alta tecnologia, os aspectos funcionalidade, flexibilidade, bem como
a necessidade de facilitar a expansão fabril, foram traduzidos através de plantas modulares, pré-
fabricadas, com estruturas de aço denominadas exoesqueletos e dominância horizontal. Esta
arquitetura que busca e exalta o funcional até a atualidade serve de inspiração para a concepção
industrial. Para Davies: (1991, p. 17)
O ideal High Tech é projetar edificações, ou pelo menos grande parte delas, da
maneira que se fazem os carros, desta forma, seria possível sua fabricação em
massa. Na prática, este ideal seria quase impossível, os edifícios são muito
grandes, muito complexos e muito específicos, se os compararmos com carros.
O ideal de projetar e construir edificações high-tech apresenta três importantes vantagens.
A primeira é que a construção se torna mais rápida, pois a estrutura em aço é enviada ao sítio
sem a necessidade de seu preparo no mesmo. A segunda, o fato de os elementos estruturais,
fechamentos e acabamentos serem construídos em uma oficina, sob condições controladas,
melhorando a qualidade do produto. Finalmente a terceira, os dutos e tubulações são montados
em linha de produção, geralmente expostos, o que facilita sua manutenção e montagem.
(DAVIES, 1991, p. 16)
O edifício referência deste estilo é o Centro Georges Pompidou, construído em 1977
(Figura 1.44), nascido de associação entre Renzo Piano e Richard Rogers. A ideia central de sua
concepção era criar um espaço interior amplo e flexível. Assim, todos os elementos funcionais
(Figura 1.45), estruturais (Figura 1.46) e sistemas de transporte (Figura 1.47) foram posicionados
na parte exterior do prédio, ficando à mostra, criando um entrelaçado colorido de armações
metálicas, tubulações, corredores, escadas rolantes. (DAVIES, 1991, p. 29)
62
Figura 1.44. Vista Principal - Pompidou. Figura 1.45. Tubulação Aparente - Pompidou.
Fonte: GREATBUILDINGS. Centre Pompidou, 2008 Fonte: GREATBUILDINGS. Centre Pompidou, 2008
Figura 1.46. Estrutura Aparente - Pompidou. Figura 1.47. Sistema de Transporte - Pompidou.
Fonte: GREATBUILDINGS. Centre Pompidou, 2008 Fonte:GREATBUILDINGS. Centre Pompidou, 2008.
Para Montaner (2007, p. 123), esta edificação, “em termos tipológicos e estilísticos, faz
referência à arquitetura industrial”. É importante enfatizar que o recurso de situar os elementos
estruturais na periferia da edificação foi assimilado pelas edificações industriais (tipo) que serão
analisadas nesta tese.
1.5.1 Arquitetura High-Tech: Influências no Tipo
No campo da arquitetura, ao final dos anos 1960, havia uma euforia tecnológica que
originou propostas diversas, tanto pragmáticas quanto fantasiosas. As que mais se destacaram
foram as do grupo Archigram
5
, que, em 1968, lançaram um desafio que pode auxiliar na
compreensão do pensamento dos “arquitetos tecnológicos” e da arquitetura high-tech:
A arquitetura deve abandonar seu reduto artístico, artesanal e histórico e entrar no
mundo da produção industrial sem escusas nem exigências de um trato especial.
A arquitetura deve ser um produto mais da indústria. Somente uma parte da
arquitetura atual aceitará esta ideia. (MONTANER, 2007, p. 115)
5
Grupo de arquitetos ingleses criado em 1960, formado pelos componentes de dois escritórios de arquitetura: por um
lado, Peter Cook, Dennis Crompton e Warren Chalk e, por outro, David Greene, Ron Herron e Michael Webb.
63
De início, nos anos 1970, o termo high-tech era utilizado para caracterizar os excessos dos
arquitetos que extrapolavam no uso dos recursos tecnológicos. Posteriormente o termo perdeu o
sentido pejorativo, mas os arquitetos que seguem este estilo preferem dizer que usam a
tecnologia apropriada, segundo a atualidade e à necessidade de cada edificação. Outro aspecto é
que high-tech é um termo ambíguo, pois na indústria significa: computadores, chips, robôs,
enquanto na arquitetura é uma maneira particular de projetar, caracterizada principalmente por
princípios como flexibilidade no uso, desmontabilidade, reciclabilidade e reuso.
Para Davies (2008, p. 1) a arquitetura high-tech é um movimento contemporâneo tentando
responder às necessidades projetuais de um mundo moderno, que naquele momento ansiava por
um sistema construtivo não somente menos impactante em termos ambientais, mas também
edificações que fossem construídas rapidamente e com maior flexibilidade de uso.
Os líderes desta época foram os arquitetos: Richard Rogers, Norman Foster, Nicholas
Grimshaw e Michael Hopkins. Para o desencadeamento do movimento high-tech, não houve
manifestos, tampouco conferências, mas a maioria dos participantes teve a mesma base
educacional, trabalharam conjuntamente, às vezes como funcionários e outras em trabalhos
colaborativos. O arquiteto Davies (2008, p. 2) acredita não ser simples coincidência o movimento
ter surgido na Inglaterra, onde há forte tradição profissional valorizando o arquiteto como
responsável pelo projeto do espaço, pela forma e estética das fachadas de suas edificações, bem
como pelos detalhes técnicos.
Segundo Davies (2008, p. 2), a principal proposição dos arquitetos high-tech era a
arquitetura ter o dever moral de expressar o espírito do século, como os pioneiros modernistas
dos anos 1920 preconizavam. E, para os high-tech, o espírito do século residia nos avanços
tecnológicos. Desta forma, a arquitetura deveria fazer uso da tecnologia da atualidade, utilizar
materiais precisos como o metal e o vidro, produzidos em fábricas e enviados aos canteiros de
obra, onde seriam rapidamente montados. A edificação deveria ser funcional e eficiente, não
artística e simbólica; o desejo high-tech é que a edificação seja julgada por seu desempenho,
como qualquer outro utensílio da vida moderna.
As questões que advêm do projeto high-tech seriam: Esta arquitetura é sempre projetada
sob o funcionalismo? Há aspectos intencionais artísticos e simbólicos nestas obras? A estrutura
de metal exposta, os dutos expostos e suspensos são assim colocados somente pela
funcionalidade, ou pelo impacto visual e efeito simbólico, que marcam e caracterizam a edificação
como detentora dos mais avançados artifícios tecnológicos? A edificação high-tech com acessos e
seus dutos expostos quer ser só funcional, ou quer dizer: nunca se fez nada igual?
64
Declarações a favor do estilo high-tech citam que sua edificação típica representa mais do
que usar tecnologia de ponta; além desta característica, ela precisa carrear baixo custo e
construção rápida. Porém, o arquiteto high-tech vai optar sempre pela estrutura em aço, por
simbolizar “o novo espírito”. Embora ao se avaliar as estruturas expostas e dutos, estas opções
nem sempre são as mais econômicas, pois a exposição a intempéries intensifica a necessidade
de manutenção. (DAVIES, 2008, p. 3-4)
Um exemplo de que a arquitetura high-tech não baseia suas decisões projetuais somente
em aspectos funcionais, mas também pode abordar o lado representacional, é o projeto de
Nicholas Grimshaw da pista de patinação no gelo, em Oxford. (Figura 1.48) A composição da
edificação, seus mastros externos tensionados e a viga mestra que se projeta para fora do prédio
tipificam um iate; obviamente o aspecto funcional não foi esquecido, mas o aspecto simbólico é
claramente visualizado pelo observador. (DAVIES, 2008, p. 4)
Figura 1.48. Pista de Patinação.
Fonte: CHARLESON, 2009, p. 85
1.5.1.1 Algumas Questões Referentes à Arquitetura High-Tech
A primeira grande questão conhecida da arquitetura high-tech é a sistematização da
produção em massa. Diz-se haver uma analogia entre a construção de um automóvel e a de uma
edificação. A questão principal é que tal comparação é inapropriada, pois para um edifício alcançar
o mesmo grau de sofisticação, seria preciso nível similar de investimento e experimentação ao que
se faz na fabricação de um automóvel. Só que a edificação é única, é um elemento muito mais
complexo e caro que um automóvel, além de existirem variantes em cada edificação que não
permite sua construção aos milhares, como ocorre com os automóveis. (DAVIES, 2008, p. 17)
Os arquitetos que aderiram à arquitetura high-tech recorreram à industrialização de grande
número de componentes construtivos, tanto que mesmo as edificações com estrutura e
fechamentos tradicionais utilizavam componentes não tradicionais, tais como vidros insulados, pisos
emborrachados, vigas de aço e janelas plásticas, todos produzidos em larga escala e padronizados.
Uma das questões do movimento era de que: a tecnologia mudou e avançou profundamente,
65
enquanto o arquiteto continuava o mesmo, logo o movimento procurava situar o arquiteto no
momento criando a arquitetura da produção em massa e da máquina. (DAVIES, 2008, p. 5)
Para realizar os anseios da arquitetura high-tech, outras questões eram pertinentes. A
primeira seria: Como projetar e produzir um edifício estandardizado? E a segunda questão era
Como construir uma edificação específica cujos componentes não eram de linha e precisavam ser
fabricados para determinada obra? (DAVIES, 2008, p. 6)
As respostas para tais questões da edificação high-tech foram aos poucos sendo
respondidas pelos arquitetos. Duas importantes construções são marcos para as questões high-
tech: Eames House e Patera Building.
Eames House (Figuras 1.49 e 1.50) é considerada por Davies (2008, p. 6) a planta pioneira
da tipologia high-tech. Foi construída em 1949, pelo casal Charles e Ray Eames, que projetou
uma casa estúdio. Ambos queriam para o espaço funcionalidade e conforto. A ideia central do
projeto era utilizar material e processo construtivo moderno, desta forma, optou-se por estrutura
em aço e fechamentos painelizados. A fachada era composta por painéis envidraçados, brancos e
coloridos, o que quebra a monotonia. (COULQHOUN, 2005, p. 236)
Para Strike: (2004, p. 166)
Em toda a história da arquitetura existiu uma fé na ordem matemática como
mecanismo de controle, porém nos anos 50 essa ordem transpassava o âmbito da
planta e do corte para controlar e determinar a construção dos edifícios. A
padronização dos componentes e a definição das junções conferiam à arquitetura
uma clareza impressionante. Essa qualidade pode ser apreciada na casa de
Charles e Ray Eames, na qual os componentes escolhidos se organizam entre as
linhas negras do sistema de juntas para formar uma grande pintura de Mondrian.
Figura 1.49. Eames House Vista Principal.
Fonte: COLQUHOUN, 2005, p. 237
Figura 1.50. Eames House.
Fonte: GREATBUILDINGS, Eames House, 2008.
66
Patera Relocatable Building, projetada por Michael Hopkins e cálculo estrutural feito por
Antony Hunt Associates em 1970, teve inspiração na idealização de um sistema estrutural em metal
revestido por componentes em vidros que pudesse ser adaptado para diferentes usos. A edificação
se caracterizava por possuir estrutura de metal externa, fechamento painelizado, não possuir fim
específico e ser totalmente fabricada fora do sítio e montada no local. A edificação traduzia um
prédio compacto, rápido de ser construído, de fácil expansão e podia abrigar várias atividades.
A edificação industrial marco que traduziu os anseios dos arquitetos high-tech foi a fábrica
de componentes Reliance Controls (Figuras 1.51 e 1.52), construída em 1966, com inspiração na
Eames House. Este projeto foi o último do Team Four, ateliê fundado pelos arquitetos Richard
Rogers, Norman Foster, Sue Rogers e Wendy Cheesman. Sua concepção foi fundamental para a
construção do tipo estudado nesta pesquisa de tese.
Figura 1.51. Planta Baixa. Reliance Controls.
Fonte: NOLLA,1996, p. 42
Figura 1.52. Fachada Reliance. Fonte: NOLLA,1996, p. 44
Para Nolla (1996, p. 38), a Reliance foi idealizada por um grupo de arquitetos que
acreditavam na necessidade do controle geral do processo construtivo. Desta forma, conceberam
uma fábrica totalmente pré-fabricada e industrializada, expressando nos resultados arquitetônicos
e funcionais a desejada autonomia criativa.
Segundo Treiber (1994, p. 21), esta obra foi fundamental para a formação dos autores:
Com esta edificação, Foster e Rogers descobriram as características que
compuseram seu estilo, e o material-chave para suas obras, o aço (...) O uso de
componentes pré-fabricados permitiu economia de tempo, melhor execução, sem
grandes dificuldades (...)A edificação manifesta visivelmente uma articulação,
entre os elementos da estrutura , bem como entre a estrutura e a fachada. Como
as edificações de Mies, a edificação é de uma simplicidade absoluta.
67
A obra propunha explorar mais profundamente o aspecto flexibilidade, espaço
arquitetônico criado a partir da utilização de poucos materiais, modularmente dimensionados e
constantemente repetidos. Desta forma, haveria controle da unidade de imagem da edificação.
Para Powell (2006, p. 70), a Reliance Controls se tornou um dos modelos da nova
arquitetura industrial e comercial do século XX, além de simbolizar as novas relações trabalhistas,
representada por uma edificação “democrática e anti-hierárquica” que não segrega e abriga sob
um espaço único a linha de produção, os escritórios, os serviços, entrada única e refeitórios e
banheiros comuns.
Seus fechamentos eram de material metálico pintado de azul e todos os seus pilares, vigas
e cabos de aço foram pintados de branco, caracterizando a unidade de imagem da obra. (Figuras
1.53 e 1.54) Reliance Control foi o primeiro dos edifícios nomeados de umbrella buildings porque
abrigavam diferentes funções sob cobertura única.
Fig. 1.53. Detalhe Estrutura Reliance. Fonte: ENGINEERING TIME LINES. Anthony Hunt – associates, 2009.
Fig. 1.54. Fachada Reliance II. Fonte: ENGINEERING TIME LINES. Anthony Hunt - selected works, 2009.
Verificando as principais características da Reliance Controls – estrutura metálica
aparente, fechamentos em aço, concepção modular, unidade de imagem, planta retangular ou
quadrada, construção pré-fabricada e industrializada –, constata-se que essa edificação inspirou a
concepção de edificações industriais posteriores que apresentavam entre si uma analogia formal e
funcional, e que podem ser qualificadas como um tipo, que mostram pontos de semelhança.
1.5.2 Considerações Sobre a Pele: Processo Evolutivo
O uso de novas técnicas estruturais até a utilização de exoesqueletos eliminou a
necessidade dos fechamentos em alvenaria e possibilitou o uso de painéis de revestimento. Estes
tiveram uma grande evolução nos anos 1970 e hoje existe uma ampla gama de painéis-
sanduíche, compostos de vários materiais, aparafusados à estruturas metálicas ou encaixados por
pressão. Estes painéis são compostos geralmente por chapas metálicas e um isolante,
68
apresentam cores, dimensões e acabamentos diversos, e assim possibilitam ao arquiteto
empregar uma gama bem variada de texturas de pele. (STRIKE, 2004, p. 194)
O desenvolvimento destes painéis se iniciou com o aprimoramento dos galpões
industriais. As placas de amianto começaram a ser trocadas por placas de alumínio de dupla face,
com isolamento incorporado, assim surgindo os fechamentos-sanduíche. Em 1968, Farrell e
Grimshaw acreditaram nas vantagens práticas e plásticas do material, usando-o em uma
edificação não industrial, um prédio de apartamentos em Park Road. (Figura 1.55) A edificação
era toda revestida em alumínio, complementada por grandes áreas vitrificadas – completamente
inusitada para os padrões projetuais da época. (STRIKE, 2004, p. 194)
Devido ao aprimoramento de novos revestimentos, como os plásticos reforçados com fibra
de vidro (glass reinforced plastic – GRP), novas formas, cores e possibilidades plásticas foram
introduzidas no mercado das fachadas painelizadas. Um exemplo deste novo tipo de painelização
é a sede da Olivetti, em Haslemere, construída em 1972 (Figura 1.56), obra de James Stirling e
Michael Wilford.
Figura 1.55. Park Road. Fonte: GRIMSHAW-ARCHITECTS, 2009. Figura 1.56. Olivetti. Fonte: STRIKE, 2004, p. 195.
Outro exemplo de uso de painéis em GRP (polyesterpanels) foi a fábrica Herman Miller
(Figuras 1.57 e 1.58), construída em 1976, de autoria de Nicholas Grimshaw. Sobre o tipo de
fechamento, Amery (2000, p. 74) cita:
Os painéis de GRP podem ser substituídos por painéis vitrificados, as portas
podem ser movidas, até as posições dos pátios internos podem ser deslocados.
Penso que criamos um edifício que não é só altamente funcional do ponto de vista
da fabricação, mas foi criado um ambiente de trabalho inovador, à frente de seu
tempo. (AMERY, 2000, p. 74)
69
Figura 1.57. Herman Miller Visão Geral.
Fonte: GRIMSHAW-ARCHITECTS, 2009.
Figura 1.58. Herman Miller Detalhe. Fixação de painel.
Fonte: GRIMSHAW-ARCHITECTS, 2009.
O GRP é um painel de aparência lisa e brilhante, pode ser fabricado com ondulações e
bordas curvas em todas as extremidades, o que imprime plástica diferenciada aos fechamentos
painelizados. A evolução técnica dos fechamentos em painéis tem como referência o Centro
Sainsbury de Artes Visuais (Figuras 1.59 e 1.60), da Universidade de East Anglia, em Norwich,
construído em 1978, de autoria de Norman Foster. Para Foster:
O Centro de Sainsbury expressou um nível do refinamento que ainda não havia sido
explorado nestas novas estruturas leves e flexíveis. Muito mais que uma galeria
tradicional, ele integra espaços para se apreciar arte, proporciona recreação,
aprendizado e pesquisa, dentro de um espaço único, repleto de luz que permite
visões primorosas da paisagem circundante. (FOSTER and PARTNERS, 2009)

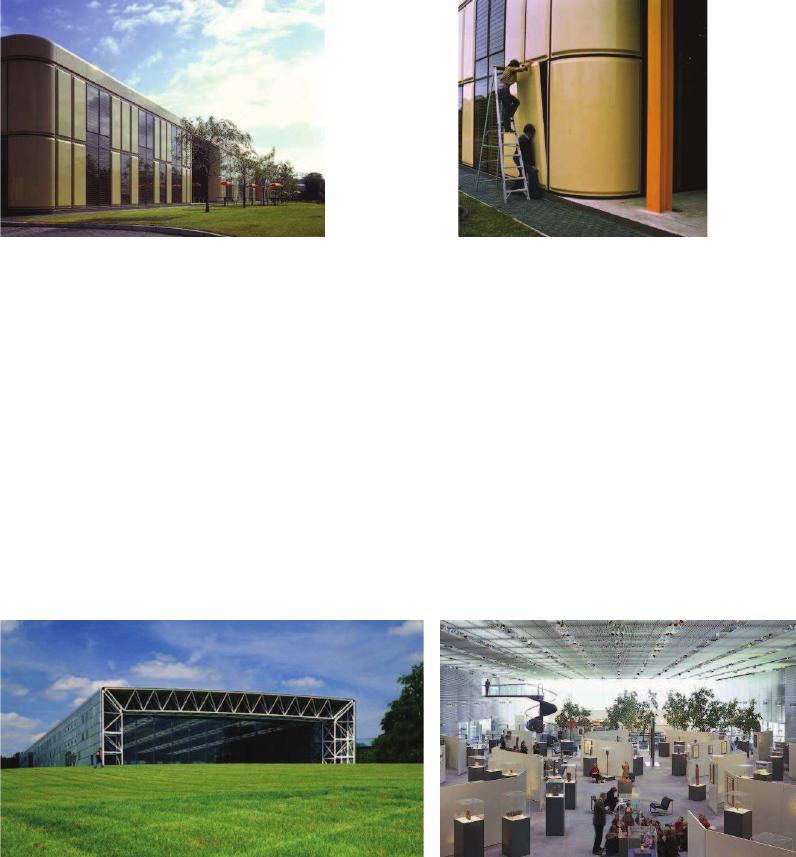

Figura 1.59. Sainbury Centre - Exterior.
Fonte: FOSTERANDPARTNERS, 2009.
Figura 1.60. Sainbury Centre - Interior.
Fonte: FOSTERANDPARTNERS, 2009.
Neste prédio, o autor criou uma pele dupla (Figura 1.61) onde os dutos ficam embutidos, o
que possibilita toda a manutenção da edificação “entre peles”. Criou uma grelha de ventilação nos
fechamentos, que permite a ventilação natural e renovação do ar. A cobertura e os fechamentos
possuem painéis vitrificados que possibilitam a entrada da luz natural. Os painéis de alumínio que
constituem a pele são do tipo sanduíche, preenchidos com material isolante, fixados a uma estrutura
tubular e conectados por uma junta de neopreme. Nos espaços onde se julgou necessário, os
painéis de alumínio foram substituídos por painéis vitrificados. (STRIKE, 2004, p. 197)
70
Figura 1.61. Sainbury Centre – Croqui do Autor. Fonte: FOSTERANDPARTNERS, 2009
A pele em painéis é característica do tipo em estrutura de aço. Até aqui, percebe-se que
essa edificação é fruto de alguns elementos conjugados, como a descoberta de novos materiais, a
evolução tecnológica, uma nova linguagem arquitetônica industrial de conceber espaços não
hierárquicos, da necessidade de aprimorar a flexibilidade dos espaços de produção, da
necessidade de maior rapidez construtiva, do desejo de criação de uma arquitetura portátil, entre
outros. Mas, para Strike (2004, p. 197), este tipo de edificação pode gerar um questionamento.
Os fechamentos painelizados podem ter igual resistência e até melhor isolamento que uma
parede de alvenaria, mas em seu interior é percebida a mesma sensação de segurança e
proteção que os fechamentos mais pesados proporcionam? Façamo-nos outra vez a pergunta:
está mudando a percepção humana do que é um abrigo à medida que a construção se torna mais
leve? Essa mudança de aspecto externo modifica o modo como se percebe o espaço interior?
Para este autor, a sensação de leveza da edificação também pode ser corroborada pelo uso que
os projetistas fizeram dos fechamentos envidraçados. (Figuras 1.62 e 1.63) O desenvolvimento
destes sistemas, que permitem envoltórios completos de vidro, compõe superfícies que
apresentam característica portante visualmente fraca, e podem fragmentar a sensação de abrigo.
Para Serra (2004, p. 37), no que concerne a fechamentos envidraçados:
Quando a moderna arquitetura pretende romper, com fictícias continuidades, a
separação interior-exterior e substitui seus fechamentos opacos por parâmetros
totalmente envidraçados, na realidade está introduzindo a desmitificação de uma
larga tradição construtiva que, logicamente, produz em seus usuários e
observadores certa tensão. Porém esta resposta psicológica não é a única e
existem repercussões de ordem funcional talvez mais importantes, e entre elas se
destacam as do tipo ambiental.
71
Figura 1.62. Mclaren Technology Centre.
Fonte: FOSTERANDPARTNERS, 2009.
Figura 1.63. Business Promotion Centre.
Fonte: FOSTERANDPARTNERS, 2009.
Para Strike: (2004, p. 10)
A tendência de construir edificações mais leves expressa a maior capacidade dos
materiais para satisfazer, com menor peso, exigências estruturais, ou de
impermeabilização. As construções de Norman Foster e Nicholas Grimshaw são
exemplos destes novos sistemas de construção (...) Os painéis metálicos são
embutidos ou aparafusados, os materiais plásticos podem ser moldados, o concreto
armado, devido a fatores econômicos, perdeu sua capacidade de reproduzir as
esplêndidas obras dos grandes engenheiros e arquitetos dos anos sessenta. O aço,
o alumínio, o vidro, os plásticos moldados dominam a tecnologia de ponta.
Outro aspecto que contribuiu para a composição atual das edificações em estrutura
metálica e fachada painelizada foi a pré-fabricação, que possibilitou a criação da arquitetura
portátil, onde estrutura e fechamentos podem ser fabricados, transportados, montados e
desmontados. Esta arquitetura pode ter surgido como resposta às transformações rápidas por
que a sociedade atual passa. Os avanços tecnológicos são constantes, o processo de fabricação
dos produtos passa por rápidas mudanças, portanto os locais de produção precisam se moldar a
novos maquinários, novas linhas de montagem, os espaços precisam ser modificados
rapidamente e o mercado consumidor não espera, a rapidez é a palavra mestra do processo
produtivo atual. Assim sendo, as fábricas precisam ter este aspecto “inacabado” de constante
transformação, crescimento e adaptabilidade. Para tal, as estruturas e os fechamentos precisam
ser facilmente montados e desmontados e adaptáveis a diversas necessidades.
1.5.3 Tendências Recentes de Envoltório
A expressão arquitetônica contemporânea se volta para a estética ambiental. Strike (2004,
p. 204) afirma:
72
Trata-se de um período em que os usuários das edificações estão exigindo níveis
cada vez maiores de conforto, apoiados por um número crescente de legislação
em prol de construções sustentáveis. O controle meio ambiental é imprescindível,
e algumas formas novas de projetar surgiram como expressão arquitetônica
natural deste novo interesse. Para controlar as condições climáticas, alguns
arquitetos adotaram o sistema de telas ou filtros como parte integrante das
fachadas, que muda consideravelmente a expressão da edificação.
Um exemplo deste modelo de edificação, que utiliza a estética ambiental através de
métodos passivos para controlar condições climáticas, foi o Pavilhão do Reino Unido, construído
em 1992, em Sevilha, na Espanha, concepção do arquiteto Nicholas Grimshaw. A estrutura é em
aço, pintado de branco; (Figuras 1.64 e 1.65) os fechamentos norte e sul e a cobertura são
protegidos por uma camada isolante de poliéster; painéis localizados no telhado captam a energia
solar e auxiliam o funcionamento das bombas que retiram a água do reservatório e banha a
fachada leste que é vitrificada, (Figuras 1.66 e 1.67) assim a energia solar é aproveitada para
arrefecer a edificação. A parede oeste do pavilhão é composta por containers de aço, empilhados,
preenchidos com água e impermeabilizados. Eles atuam como um controle térmico, moderando a
variedade de temperatura diária, absorvem lentamente o calor durante o dia e se resfriam à noite.
(STRIKE, 2004, p. 203-205)
Figura 1.64. Pavilhão Britânico – Visão Geral.
Fonte: GRIMSHAW-ARCHITECTS, 2009.
Figura 1.65. Pavilhão Britânico – Estrutura.
Fonte: GRIMSHAW-ARCHITECTS, 2009.
Figura 1.66. Pavilhão Britânico – Interior.
Fonte: GRIMSHAW-ARCHITECTS, 2009.
Figura 1.67. Pavilhão Britânico. – Detalhe Fachada Leste.
Fonte: GRIMSHAW-ARCHITECTS, 2009.
73
O aprimoramento de novos tipos de vidro e fechamentos painelizados contribuiu para o
conceito de pele inteligente. Estes envoltórios controlam e ajustam automaticamente sua
envolvente, adequando-se às condições climáticas locais. Quando há grande incidência de
radiação solar, os protetores solares podem ser acionados; já na ausência da radiação, estes
podem ser recolhidos. Desta forma, o aspecto da fachada pode mudar constantemente.
Um aspecto também significativo no desenho meio ambiental foi o desenvolvimento do uso
do vidro em diferentes situações, por exemplo, como fechamento ou suporte estrutural. Os painéis
fotovoltaicos podem ser anexados a vidraças, sem obrigatoriamente serem posicionados na
cobertura, incorporando-se à própria pele da edificação.
1.5.4 Síntese de Acontecimentos que Marcaram a Concepção Fabril
O sistema fabril afastou os trabalhadores das pequenas oficinas e os agrupou em grandes
áreas, dando origem à edificação fabril. Inicialmente, estes espaços eram construídos para abrigar
máquinas e homens; assim sendo, aspectos como salubridade, racionalização dos processos,
condição de trabalho versus produção não possuíam importância. O tempo era considerado o
único fator decisivo. O pensar do industrial era: quanto maior o tempo de trabalho, maior a
produção. Não importava o como fazer nem tampouco o onde fazer. Esta mentalidade fez com
que industriais e engenheiros projetassem e construíssem espaços inapropriados, internamente
sem condições mínimas laborais, e na sua relação com o entorno, uma fonte de poluição e
desagrado à população.
Alguns fatos, ao longo dos anos, imprimiram no arquiteto de indústrias mudanças no ato de
projetar. Além das características inerentes a estas tipologias, os avanços tecnológicos
introduziram transformações consideráveis no projeto fabril. Por exemplo, a evolução estrutural,
que possibilitou maior flexibilidade nos espaços devido ao aumento dos vãos entre os pilares,
janelas com maiores vãos e a possibilidade de a edificação ter mais de três andares, o que
modificou a plástica e volumetria das fábricas.
A necessidade de produção e as dificuldades econômicas advindas da Segunda Guerra
Mundial geraram outro tipo de indústria, a Dual-Purpose, aquela que não era projetada para um
fim, mas para qualquer empresário que ainda tivesse capital para comprar ou alugar um espaço
para produção. No pós-guerra (Segunda Guerra) também observou-se a necessidade de maior
entrosamento dos vários sistemas de engenharia: não era mais concebível esperar os
especialistas projetarem sistemas que se ajustassem no projeto concluído de um arquiteto.
74
Pode-se dizer que, no período imediatamente pós-guerra, a preocupação com a
especificidade de cada projeto industrial cedeu lugar ao imediatismo incitado pela necessidade de
produção, pois era preciso reestruturar rapidamente uma economia afetada pela guerra.
Nos anos 1960 e 1970, o projeto industrial incorporou as questões de valorização
ambiental, o surgimento de novos materiais e a utilização de tecnologia de ponta na construção.
Nos anos 1960, os industriais e projetistas se viram obrigados a pensar o espaço não só
para satisfazer as necessidades de produção, mas também para oferecer benefícios aos
operários. Os arquitetos consolidaram a ideia de que não era preciso adotar uma única tipologia
plástica para atender o projeto fabril.
Os anos 1970 foram marcados pelo início do movimento ambiental. Nestes últimos 30
anos, a consciência mundial quanto aos cuidados ambientais se solidificou, no entanto, os países
em desenvolvimento, na década de 1970, adquiriam plantas fabris com potencial altamente
poluidor e atualmente procuram se moldar a um novo paradigma mundial de edificação.
O conceito de arquitetura industrial da atualidade incorporou a seus princípios a
humanização e outros elementos de suporte ao operariado, como creches, áreas de lazer, jardins,
espaços arborizados, entorno agradável. A edificação precisa possuir adaptabilidade a novas
tecnologias e necessidades de produção, a edificação se “adéqua” ao mercado.
No que se refere à concepção fabril, verifica-se que esta sofreu influência dos movimentos
arquitetônicos, dos avanços tecnológicos das diferentes formas de organização do trabalho e de
fatores socioeconômicos que marcaram toda a humanidade. Consequentemente, estes diferentes
aspectos foram solicitando ao projetista a transformação da arquitetura industrial, e serão melhor
visualizados na tabela 1.1, a seguir.
75
Tabela 1.1. Concepção Industrial.
Fonte: O Autor.
DATA ACONTECIMENTO CARACTERÍSTICAS ARQUITETÔNICAS
1760
a
1766
A Revolução Industrial se restringe à
Inglaterra;
Construção da primeira fábrica moderna, a
Soho Manufactory;
Aperfeiçoamento da máquina a vapor;
Surgimento do modelo fabril da atualidade;
Matthew Boulton, juntamente com Josiah
Wedwood, ambos donos de fábricas, são
precursores da preocupação com as
condições humanas no trabalho (fomentaram
escolas, dispensários e implantaram um
benefício recebido pelo operário quando este
adoecia).
Surgem os primeiros modelos fabris que
possuíam maquinário em grande escala e
mecanização, que embasavam o conceito de
trabalho ligado a produtividade.
Ainda persistia a ideia de edificações sujas,
repletas de fuligem, feias e com condições
insalubres no seu interior.
Idos de
1796
Construção da primeira ponte suspensa de
metal;
Arquiteto perde valor como construtor;
Os engenheiros passaram a construir as
indústrias, e os arquitetos, a decorar suas
fachadas.
Edificações industriais seguindo o modelo da
habitação. Possuíam, em sua maioria, pé-
direito baixo, dimensões reduzidas das
janelas, ventilação quase inexistente,
iluminação precária.
A alvenaria era autoportante de pedras e
tijolos, guardava verticalidade de no máximo
três andares.
1850
a
1900
A Revolução Industrial espalha-se, atingindo
Europa, Estados Unidos, Japão e Rússia. A
indústria de bens de produção se
desenvolve, as ferrovias se expandem;
surgem novas formas de energia (a
hidrelétrica e a derivada do petróleo). Há
inovações nos transportes com a invenção
da locomotiva e do barco a vapor.
1851
Construção do palácio de cristal, sua
contendo.
Estrutura pré-fabricada de ferro e revestida de
vidro.
Marco no uso da estrutura metálica e pré-
fabricada.
1880
Arquiteto alemão Albert Kahn imigra para os
EUA.
Albert Kahn desenvolveu um novo estilo de
arquitetura industrial, onde o concreto armado
substituiu a madeira nos telhados, paredes e
vigas, dando maior resistência contra o fogo e
maiores espaços entre as colunas no interior
das edificações.
1890
Aperfeiçoamento do concreto armado pelo
engenheiro francês Hennebique.
Engenheiro dos EUA desenvolve forma mais
simples e mais barata de concreto armado.
Inserção de janelas largas e mais andares nas
edificações em função do aperfeiçoamento do
concreto armado, imprimindo uma nova
plástica ao projeto industrial.
1895
Fundação da Albert Kahn Associates,
empresa que fez projetos industriais nos
cinco continentes. Seu fundador contribuiu
Kahn estabelece um novo modelo na
arquitetura industrial, uma edificação forte, à
prova de fogo, barata de erigir, com espaço
interior desobstruído pelos pilares, que agora
76
para a criação de um novo tipo de arquitetura
industrial.
possuem maior espaçamento entre si.
1903
Primeira fábrica de concreto armado
(Packard em Detroit) é projetada nos EUA,
por Albert Kahn.
1909
Peter Behrens (design alemão) projeta uma
fábrica – AEG – com estrutura de metal e
grandes aberturas laterais, que se tornou um
clássico exemplo de arquitetura moderna.
Quebra com conceitos anteriores de
arquitetura industrial.
Inserção dos conceitos de flexibilidade,
horizontalidade, funcionalidade. Início do
pensamento sobre localização facilitando o
transporte da produção (localização das
indústrias próximo a uma doca ou estrada de
ferro).
Inserção dos conceitos de economia nas
indústrias através da redução de custos
operacionais, minimização das circulações e
ganho de tempo.
Crescimento da produção em massa.
1910
Encontro de Ford com Kahn, que começa a
construir as fábricas para o empresário.
1911
a
1913
Construção da fábrica Fagus - arquitetos
Walter Adolph Gropius e Adolf Meyer.
Aparece pela primeira vez uma fachada
completa em vidro e quinas sem pilares.
Nesta fachada os pilares são estreitados.
Os telhados planos se consolidam.
Inserção do conceito de cubo puro.
Outra qualidade excessivamente importante
na fábrica Fagus foi a quebra da separação
drástica interior e exterior, graças ao pano de
vidro na fachada.
1914
a
1918
Primeira Guerra Mundial – acontecem
mudanças nas relações de trabalho. Com a
automação, o operário passou de
especialista a operador de botões.
Sem alterações consideráveis.
1918
a
1939
Período entreguerras
Arquitetura marcada por dois princípios:
desenho funcional e execução adequada.
1925
a
1931
Construção da fábrica Van Nelle, em
Roterdam.
Projeto caracterizado por combinar luz natural
e artificial, por possuir espaços flexíveis,
telhado plano, fachada em pano de vidro e
linha de montagem perfeita, considerando a
tecnologia da época.
1939
a
1945
Segunda Guerra Mundial
Indústrias emergenciais, possuindo uma
mesma estrutura padrão.
Retirada gradativa das janelas das edificações
fabris, consequentemente, maior uso de
condicionamento mecânico e intensificação do
uso da iluminação artificial.
1946
até
anos 1970
Pós-guerra
Imediatamente após a Segunda Guerra
houve certa repetição de modelos fabris,
pela urgência da produção e falta de capital.
Maior preocupação em oferecer aos operários
melhores condições de conforto.
77
Incorporação do cimento amianto nas
coberturas.
Observação de facilidades do entorno (ex:
disponibilidade de mão de obra, proximidade
com a fonte da matéria-prima e mercados
consumidores e condições de moradia
próxima).
Preocupação com tratamento acústico e
segurança contra incêndio.
Implantação e cuidados com a localização de
vestiários, refeitórios, estacionamentos e
escritórios.
Construção em 1966 da edificação industrial
Reliance Controls.
Anos 1970
Movimento da Valorização Ambiental
Migração de indústrias altamente poluidoras
para os países de Terceiro Mundo.
Importação de modelos arquitetônicos
industriais para os países de Terceiro Mundo.
Anos 1980
até a
atualidade
Consolidação dos conceitos de
sustentabilidade.
Prédios com alta tecnologia, para garantir
eficiência energética e atingir programa que
atenda às questões sustentáveis.
Edificações bem ventiladas e utilização de
iluminação natural, gerenciamento dos
princípios de reciclagem, criação de
elementos que diminuam gastos com água,
atenuação dos níveis de ruído e poluição em
geral, critérios rigorosos quanto às questões
ergonômicas e de segurança nas atividades
de trabalho. Flexibilidade e humanização,
planta livre, setorização das atividades fabris,
tratamento e integração com o entorno,
clareza e elegância na estrutura e nova forma
arquitetônica.
Hoje a indústria passa por outra transformação. Se antes ela demandava um grande
número de operários para supervisionar e operar seus maquinários, agora, com maior automação
das plantas fabris, a quantidade de operários em seu interior está sendo diminuída, o que gera
necessidade de espaço interior diferenciado.
A arquitetura de fábricas tende a agregar constantemente novos avanços tecnológicos em
seus processos, e solicita ao projeto uma plástica mais arrojada e elaborada.
A concepção fabril evoluiu com as novas necessidades da sociedade. Entretanto, apesar
de todas as modificações que ocorreram no espaço fabril, ele ainda mantém sua essência
primeira, que é a de acolher processos, abrigar o homem, gerar produtos e riqueza. Resta aos
profissionais da área de projeto valorizar este espaço, buscando imprimir qualidade, integrando o
funcional, a forma e a eficiência, procurando satisfazer as necessidades do usuário, do processo e
do empregador.
78
REFERÊNCIAS BIBLIOGRÁFICAS
AMERY, C. Architecture, Industry and innovation: the early work of Nicholas Grimshaw
and partners. Londres: PHAIDON,2000.256 p. ISBN 07148 3934 5.
CARVÃO, J.M. História do trabalho. 2004. 20 f. Apostila (Curso de Especialização Superior em
Ergonomia), Coleção Cadernos, CESERG, Volume I. Rio de Janeiro: UFRJ, 2004.
CHARLESON, A.W. A estrutura aparente: um elemento de composição em arquitetura. Porto
Alegre: Bookman, 2009. 216 p. ISBN 978-85-7780-362-0.
COLIN, S. Pós-Modernismo: repensando a arquitetura. Rio de Janeiro: Uapê, 2004. 120-177 p.
ISBN 85-85666-51-X.
COLQUHOUN, A. La arquitectura moderna: una historia desapasionada. Barcelona: Gustavo
Gili, 2005. 287 p. ISBN 84-252-1988-4.
DAVIES, C. High Tech Architecture. Londres: Thames and Hudson, 1991. 157 p.
EDWARDS, B.; HYETT, P. Guía básica de la sostenibilidad. Barcelona: Gustavo Gili, 2005.121 p.
ISBN 84-252-1951-5.
FISCHER, G.N. Le travail et son espace: de l’appropriation à l’aménagement. Paris: Dunod,
1983. 95 p. ISBN2-04-015423-X.
GIEDION, S. Espaço, tempo e arquitetura: o desenvolvimento de uma nova tradição. São Paulo:
Martins Fontes, 2004. 187- 525 p. ISBN 85-336-2020-9.
GROPIUS, W. Bauhaus: nova arquitetura. São Paulo: Perspectiva, 1977. 224 p.
KULTERMANN, U. Architecture in the 20th Century. Nova York: Van Nostand Reinhold, 1993.
ISBN 0-442-00942-9. LC 92-26734. NA680.K7913 1993. discussion, p. 30-31.
MONTANER, J.M. Depois do movimento moderno arquitetura da segunda metade do século
XX. Barcelona: Gustavo Gili, 2007. ISBN 978-84-252-1828-6.
MUNCE, J.F. Industrial architecture: an analyses of international building practice. Nova York: F.
W. Dodge Corporation, 1960. 232 p.
79
NELSON, G. Industrial architecture of Albert Kahn. Nova York: Architectural Book Publishing
Company, INC, 1938.175 p.
NOLLA, Q. Concepto gráfico de la Cubierta. Barcelona: Gustavo Gili, 1996. 9-19, 38-79, 171-
177 p. ISBN 84-252-16-1624-9.
POWELL, K. Richard Rogers: architecture of the future. Basel: Birkhäuser, 2006. 70 - 103 p.
ISBN-10: 3-7643-7049-1.
QUEIROZ, T.C.F. Edifício industrial: avaliação ambiental das condições de ventilação. Estudo
de caso: Arsenal de Marinha do Rio de Janeiro, oficinas de metalurgia naval. 359 f. Dissertação
(Mestrado em Arquitetura) - Faculdade de Arquitetura e Urbanismo, UFRJ, Rio de Janeiro, 1996.
SANTOS, A.D. Arquitetura industrial: São José dos Campos. São José dos Campos: Takano,
2006. 335p. ISBN 85-902 305-1-1.
SERRA, R. Arquitectura y climas. Barcelona: Gustavo Gili, 2004. 94 p. ISBN 84-252-1767-9.
STRICKLAND, C. Arquitetura comentada: uma breve viagem pela história da arquitetura. Rio de
Janeiro: Ediouro, 2003. 178 p. ISBN 85-00-00894-6.
STRIKE, J. De la construcción a los proyectos: la influencia de las nuevas técnicas em el
diseño arquitectónico, 1700-2000. Barcelona: Reverté, 2004. 229 p. ISBN 84-291-2101-3.
TREIBER, D. Norman Foster. Paris: Hazan, 1994. 143 p. ISBN 2 85025 328 6.
REFERÊNCIAS BIBLIOGRÁFICAS EM MEIO DIGITAL
ENGINEERING TIME LINES. Patera relocatable building. 2009. Disponível em:
<www.engineering-timelines.com/scripts/engineeringItem.asp?id=914> Acesso em: fev. 2009.
__________. Anthony Hunt - associates. 2009. Disponível em:
<www.engineering-timelines.com/who/Hunt_A/huntAnthony4.asp> Acesso em: mar. 2009.
__________. Anthony Hunt - selected works. 2009. Disponível em:
<www.engineering-timelines.com/who/Hunt_A/huntAnthony10.asp> Acesso em: mar. 2009.
80
FOSTER AND PARTNERS. Sainsbury Centre for Visual Arts. 2009. Disponível em:
<www.fosterandpartners.com/Projects/0188/Default.aspx> Acesso em: set. 2009.
__________. __________. 2009. Disponível em:
<www.fosterandpartners.com/Projects/0188/Default.aspx> Acesso em: set. 2009.
__________. __________. 2009. Disponível em:
<www.fosterandpartners.com/Projects/0188/Default.aspx> Acesso em: set. 2009.
__________. Mclaren Technology Centre. 2009. Disponível em:
<www.fosterandpartners.com/Projects/0995/Default.aspx> Acesso em: set. 2009.
GREATBUILDINGS. Palácio de Cristal – Visão Geral. 2008. Disponível em:
<www.greatbuildings.com/cgi-bin/gbc-drawing.cgi/Crystal_Palace.html/IWA_F255.3_001.gbd>
Acesso em: fev. 2008.
__________. Palácio de Cristal – Vista e Corte. 2008. Disponível em:
<www.greatbuildings.com/cgi-bin/gbc-drawing.cgi/Crystal_Palace.html/Crystal_Pal_Section.gbd>
Acesso em: fev. 2008.
__________. Fagus Works. Londres, 2008. Disponível em:
<www.greatbuildings.com/buildings/Fagus_Works.html> Acesso em: out. 2008.
__________. A. E. G. High Tension Factory. Londres, 2008. Disponível em:
<www.greatbuildings.com/buildings/A._E._G._High_Tension_Fac.html> Acesso em: out. 2008
__________. Section drawing showing structure. Londres, 2008. Disponível em:
<www.greatbuildings.com/cgi-bin/gbc-drawing.cgi/A._E._G._High_Tension_Fac.html/
A._E._G._Tension_Section.jpg. 2008> Acesso em: set. 2008.
__________. Van Nelle Factory. Londres, 2008. Disponível em:
<www.greatbuildings.com/buildings/Van_Nelle_Factory.html> Acesso em: nov. 2008.
__________. Centre Pompidou. Londres, 2008. Disponível em:
<www.greatbuildings.com/buildings/Centre_Pompidou.html> Acesso em: fev. 2009.
81
GRIMSHAW, N. Fábrica, centro de pesquisa e escritórios da Rolls-Royce, Goodwood-Grã-
Bretanha. [set. 2004]. Entrevistador. F. de Paula. São Paulo: Arcoweb. Disponível em
<www.arcoweb.com.br/arquitetura/nicholas-grimshaw-fabrica-centro-29-09-2004.html> Acesso
em: jan. 2007.
GRIMSHAW ARCHITECTS. Rolls-royce manufacturing plant and headquarters. Londres, 2007.
Disponível em: <www.grimshaw-architects.com/base.php?size=720&in_projectid=> Acesso em:
jan. 2007.
__________. Park Road Apartments. Londres, 1968. Disponível em: <www.grimshaw-
architects.com/base.php?size=720&in_projectid=> Acesso em: set. 2009.
__________. Herman Miller Assembly Plant. Bath 1976. Disponível em: <www.grimshaw-
architects.com/base.php?size=720&in_projectid=> Acesso em: set. 2009.
__________. British Pavilion for Exp 92. 2009. Disponível em: <www.grimshaw-
architects.com/base.php?size=720&in_projectid=> Acesso em: set. 2009.
HEITINGLER, P. Deutscher Werkbund (1907-38). Tipografia, Lisboa, nov. 2007. Disponível em:
<www.tipografos.net/designers/werkbund.html> Acesso em: dez. 2007.
__________. Anos 20 o despertar do moderno: bauhaus (1919-1933). Tipografia, Lisboa, nov.
2007. Disponível em: <www.tipografos.net/designers/bauhaus.html> Acesso em: dez. 2007.
HISTORICLANDMARKS. Packard – Philadelphia. 2009. Disponível em:
<www.historiclandmarks.com/packard/> Acesso em: fev. 2007.
HOPKINS ARCHITECTS. Hopkins' House. 2007. Disponível em:
<www.hopkins.co.uk/projects/_7,85/> Acesso em: set. 2009.
LISNOVSKY, M. Delicias: Fábrica de Chocolate Menier de Jules Saulnier. Arquiteturamaishistória,
Paris, ago. 2007. Disponível em: <arquitecturamashistoria.blogspot.com/2007/08/delicias-fbrica-
de-chocolate-menier-de.html> Acesso em: set. 2007.
LMC – USP - Laboratório do Departamento de Engenharia de Estruturas e Fundações - da Escola
Politécnica da USP. Ponte de Coalbrookdale. São Paulo, nov. 2002. Disponível em:
<www.lmc.ep.usp.br/people/hlinde/Estruturas/coal.htm.> Acesso em: jan 2007.
82
MATRICIEL HOME PAGE. Dans quels domaines ? Bruxelas, nov. 2006. Disponível em:
<www.matriciel.be/index.htm> Acesso em: 3 nov. 2006.
PORTO, S. Indústrias mais humanas. [abril. 2007]. Entrevistador: S. Sayegh. São Paulo: Techne.
Disponível em: <www.revistatechne.com.br/engenharia-civil/121/artigo46952-1.asp> Acesso em:
16 jun. 2009.
RSHP. PA Technology Laboratory. 2007. Disponível em:
<www.rshp.com/render.aspx?siteID=1&navIDs=1,4,25,669&showImages=detail&sortBy=&sortDir=
&imageID=209> Acesso em: set. 2009.
SCRAN. Reliance Controls Factoctory. 2008. Disponível em:
<www.scran.ac.uk/database/record.php?usi=000-000-674-613-C&scache=1pn7a7cnzl&
searchdb=scran> Acesso em: jan. 2009.
SOMUNDY CENTURY BRASIL HOME PAGE. Painelização. Disponível em:<
www.somundybrasil.com/panel.htm> Acesso em 25 jun. 2010
WIKIPEDIA. Fagus-Werke-03. Ago. 2007. Disponível em: <en.wikipedia.org/wiki/File:Fagus-
Werke-03.jpg> Acesso em: jan. 2007.
__________. Fagus-Werke-02. Ago. 2007. Disponível em: <en.wikipedia.org/wiki/File:Fagus-
Werke-02.jpg> Acesso em: jan. 2007.
__________. Fagus-Werke-01. Ago. 2007. Disponível em: <en.wikipedia.org/wiki/Image:Fagus-
Werke-01.jpg> Acesso em: jan. 2007.
83
CAPÍTULO II - O TIPO SEGUNDO A TEORIA DA ARQUITETURA – FUNDAMENTOS
PARA CARACTERIZAÇÃO E ANÁLISE DE TIPOLOGIAS
2.1 - CONSIDERAÇÕES INICIAIS
O presente capítulo tem como objetivo definir o conceito de tipo e apresentar
fundamentos para caracterização e análise de tipologias.
Para identificar um tipo industrial, toma-se como referência o conceito básico de que
existem elementos similares que se repetem em algumas edificações, e, para reconhecê-
los, é necessário definir um método de análise.
Assim, tomam-se como base princípios compositivos e propriedades da forma,
características técnicas e de concepção – aqui definidos como requisitos elementares à
concepção da edificação fabril.
2.2 - CONSTRUÇÃO DO TIPO DE EDIFICAÇÃO INDUSTRIAL - CONCEITO DE TIPO
2.2.1 - Definição de Tipo em Arquitetura
Para caracterizar tipos de arquitetura industrial fez-se necessário buscar referências
em teóricos da arquitetura estudiosos deste tema.
O conceito de tipo remonta aos séculos XVIII e XIX, quando os pesquisadores de
arquitetura - como, por exemplo, Quatremère de Quincy e Viollet-le-Duc
1
, D’Alembert e
Diderot
2
- buscavam o conceito de tipo e modelo.
Segundo Nesbitt (1995, p. 267), no período pós-moderno alguns teóricos revisitaram
o conceito de tipo, anteriormente considerado como a essência da arquitetura. Giulio Carlo
Argan foi o precursor da retomada do conceito, quando publicou o artigo “Sobre a tipologia
em arquitetura”. Posteriormente Aldo Rossi e Rafael Moneo procuraram rever o conceito
baseando-se na definição de Quatremère de Quincy, tratadista francês, que se refere à
palavra tipo como: “indica menos a imagem de alguma coisa a ser copiada ou imitada com
perfeição do que a ideia de um elemento que deve servir de norma para o modelo.”
1
Nos dicionários em que organizaram.
2
Na enciclopédia que organizaram, Encyclopédie ou dictionnaire raisonné des sciences, des arts & des métiers.
84
O interesse pela retomada do estudo do tipo é um dos aspectos da pesquisa pós-
moderna. Segundo Nesbitt (1995, p. 267), este interesse se deu na tentativa de
comprovação da importância do significado, que estabelece continuidade com a história,
entendida pelo movimento pós-moderno como necessária para a legibilidade da arquitetura
no interior de uma cultura. Este pensamento se dava em contraposição a alguns
fundamentos da arquitetura do movimento moderno. Colin (2004, p. 25) cita algumas das
ideias que constituíam fundamentos da arquitetura moderna:
(...) A leveza, contrária à ideia de massa da arquitetura tradicional; o
funcionalismo, o espaço determinado por dados funcionais, não formais; a
antimonumentalidade, ou seja, a eliminação de elementos expressivos por
seu porte e simbolismo, este também um dado da arquitetura tradicional; a
racionalidade, a justificação de qualquer elemento pela sua condição de
universalidade; anti-historicismo, uma marca da suposta autossuficiência
dos novos tempos, sem recorrência ao passado; o antirregionalismo, a
pretensão de uma formulação geográfica abrangente; e, finalmente, a
dessemantização, isto é, o enfraquecimento da relação entre o objeto
arquitetônico e possíveis significados, uma clara objeção à teoria
associacionista do ecletismo.
Considerando, segundo Colin (2004, p. 53), que o pós-moderno seria um estilo, ou
um ponto de vista que se opõe ou substitui o moderno, e que a arquitetura pós-moderna se
refere a tendências arquitetônicas que se contrapõem a alguns princípios do movimento
moderno, justifica-se essa retomada ao conceito de tipo como a busca do significado e
historicismo em arquitetura.
Argan em Uma nova agenda para a arquitetura cita: (1995, p. 268-270)
Há uma analogia óbvia entre tipologia arquitetônica e a iconografia. A
tipologia pode não ser o fator determinante do processo de criação, mas é
tão fácil encontrá-la quanto a iconografia nas artes figurativas, apesar de
sua presença nem sempre saltar à vista (...) A criação de um “tipo” depende
da existência de uma série de construções que tenham entre si uma
evidente analogia formal e funcional (...) No processo de comparação e
justaposição das formas individuais para determinar o tipo, são eliminadas
as características particulares de cada prédio, permanecendo apenas
aquelas que são comuns a todas as unidades da série.
Para Argan (2004, p. 66-67), não pode ser contestado que tipologias arquitetônicas
se formaram e foram transmitidas pela literatura e pela prática da arquitetura. O nascimento
do tipo está condicionado ao fato de já existir uma série de edifícios que têm entre si uma
analogia formal e funcional. Quando um tipo se fixa na prática ou na teoria arquitetônica é
porque ele já existe em uma determinada condição histórica da cultura, como resposta a um
conjunto de exigências ideológicas, religiosas ou práticas. O autor acredita que mesmo
sendo possível adotar um número significativo de tipos e subcategorias de tipos, as
85
tipologias arquitetônicas formais normalmente podem ser diferenciadas segundo três
principais categorias: as que compreendem a “configuração completa” das construções, as
dos grandes elementos construtivos ou elementos estruturais básicos, e aquelas onde se
enquadram os elementos decorativos. Exemplificando, na primeira categoria se incluem as
edificações com planta longitudinal ou centralizada; na segunda, as edificações de tetos
planos ou curvos, os sistemas de vigas e arcos; e na terceira se enquadram os elementos
decorativos.
Considerando a classificação citada anteriormente, fica evidente que o tipo está
intimamente ligado ao processo de criação do arquiteto, ou seja, pode-se ter tipo de planta,
de sistema estrutural e de tratamento da superfície.
Argan em Uma nova agenda para arquitetura (2007, p. 269) se vale da comparação
entre tipo e modelo para melhor delimitar o conceito de tipo:
O modelo, entendido como parte integrante da validação prática de uma
arte, é um objeto a ser imitado pelo que é; o tipo, por outro lado, é uma
coisa com relação à qual pessoas diferentes podem imaginar obras que não
têm uma semelhança óbvia entre si. Tudo é perfeito e bem definido no
modelo; no tipo tudo é mais ou menos vago. Portanto não há nada na
definição de tipos que desafie a influência do sentimento e da inteligência
(...) o tipo é aceito mas não imitado, o que significa dizer que a repetição do
tipo exclui o processo de criação denominado de mimese.
Para melhor compreensão do raciocínio do autor, devemos nos remeter ao conceito
de criação das formas arquitetônicas. De acordo com Mahfuz (2007, p. 2), as formas
arquitetônicas são geradas de quatro maneiras, pelos métodos inovativo, normativo,
tipológico e mimético.
No método inovativo, tenta-se resolver um problema que não foi encontrado
anteriormente ou uma situação de projeto já solucionada de maneira diferente. Pode-se
atribuir a origem deste método aos grandes construtores que se deparavam com problemas
nunca antes encontrados e os resolviam intuitivamente no processo de “tentativa e erro”. O
objeto deste método é o de criar algo que não existia anteriormente no campo da
arquitetura.
Devido à criação arquitetônica ser vasta e aos artefatos criados ao longo dos séculos
serem inúmeros, é muito difícil haver originalidade arquitetônica da planta, tanto no aspecto
formal quanto no funcional, logo este método está muito ligado a criação de detalhes ou
86
elementos menores na edificação ou no espaço urbano, como a criação de pórticos,
aberturas, colunas etc. (MAHFUZ, 2007, p. 2)
No método normativo as formas são criadas com o auxílio de normas estéticas, ou
seja, princípios reguladores. Segundo Mahfuz (2007, p. 2), existem várias normas estéticas,
mas três são as mais usadas: o sistema de coordenadas, os sistemas proporcionais e o uso
das formas geométricas.
O sistema de coordenadas é caracterizado por linhas que se cruzam, com
dimensões e direções constantes. Podem ser chamadas de malhas bidimensionais ou
tridimensionais. A primeira aplica-se basicamente à planta, e a segunda, à volumetria da
edificação. Já o sistema proporcional é usado para criar senso de ordem e equilíbrio entre
os elementos compositivos. Exemplos deste sistema são o Modulor, a Seção Áurea, o Ken.
O terceiro sistema consiste no uso de formas geométricas, ou seja, a esfera, o cubo, a
pirâmide, o cilindro, o paralelepípedo e quaisquer figuras geométricas que estes volumes
possam gerar.
O método normativo é usado basicamente para criar senso de ordenação entre as
partes da edificação e também pelo fato de o arquiteto possuir maior controle e segurança
das características formais e dimensionais da edificação. (MAHFUZ, 2007, p. 3)
O método tipológico baseia-se em tipos. Projetar por este método é usar tipos como
parte do processo de projeto, o que se justifica por haver alguma similaridade formal, uma
analogia entre uma edificação já existente e a solução para um problema que se apresenta
para o arquiteto. Ou seja, o uso do tipo se faz pela analogia entre as partes.
Projetar de modo tipológico significa também que as formas não estão associadas às
funções para as quais foram projetadas, os objetos arquitetônicos podem adquirir ao longo
do tempo multiplicidade funcional. O uso do tipo permite ao arquiteto se referenciar em
todas as fontes que a história da arquitetura lhe apresenta e utilizar estas formas e soluções
de maneira a projetar com seu auxílio, e ainda permite a criação de obras que não se
assemelhem. (MAHFUZ, 2007, p. 4)
O método mimético (do grego mímesis, “imitação”) é usado quando as novas
edificações são projetadas imitando modelos já existentes. Escolhe-se um modelo a ser
imitado, que se reconhece como sendo o ideal, aquele que se apresenta como a melhor
solução para determinado problema. Este método imita modelos segundo a definição de
87
Aristóteles de mimese, interpretando-os e adaptando-os. Devido à transposição de um
modelo no tempo e no espaço, é impossível que haja uma cópia perfeita; sempre haverá
uma adaptação e certo grau de criação.
Nos anos de reconstrução da Europa depois da Segunda Guerra Mundial novas
questões surgiram, dentro do estilo internacional, que inviabilizavam a continuidade pura e
simples daquela ideologia. (COLIN, 2004, p. 28) Dentro desta nova orientação ideológica,
novas tendências surgiram; uma delas foi o neorracionalismo, liderado por Aldo Rossi. O
grupo liderava crítica contra o internacionalismo e a doutrina funcionalista do movimento
moderno segundo a qual a função determina a forma. (NESBITT, 1995, p. 384) Os
neorracionalistas propugnavam a volta à tipologia como uma crítica pós-moderna que
enfatizava a continuidade histórica, simbolizada pela presença de tipos.
Segundo Rossi: (2001)
O tipo vai se constituindo, pois, de acordo com as necessidades e com as
aspirações de beleza; único, mas variadíssimo em sociedades diferentes,
ele está ligado à forma e ao modo de vida. Por conseguinte, é lógico que o
conceito de tipo se constitua em fundamento da arquitetura e retorne tanto
na prática como nos tratados. (ROSSI, 2001, p. 25)
Rossi (2001, p. 25) faz referência à edificação compreendendo três objetos
principais: a situação, a forma e a distribuição das suas partes. O autor diz: “Penso o
conceito de tipo como algo permanente e complexo, um enunciado lógico que está antes da
forma e o constitui.” Para melhor ilustrar o conceito de tipo, afirma que existe um princípio
elementar nas invenções dos homens, e é a isso que se deve chamar de tipo em
arquitetura.
Rossi (2001, p. 27-29) também se baseia na citação de Quatremère de Quincy para
definir tipo, evidenciando que na arquitetura há um elemento que desempenha um papel
próprio e que está presente no modelo; este “algo” de fato seria a regra.
Se esse algo, que podemos chamar de elemento típico, ou simplesmente
tipo, for uma constante, poderá ser encontrado em todos os fatos
arquitetônicos (...) o tipo é, pois, constante e se apresenta com
características de necessidade; mas mesmo determinadas, elas reagem
com a técnica, com as funções, com o estilo, com o caráter coletivo e o
momento individual do fato arquitetônico (...) aceitemos que a tipologia é a
ideia de um elemento que desempenha um papel próprio na constituição da
forma e que é uma constante.
88
Para Nesbitt (1995, p. 377), a analogia explica o recurso utilizado por Rossi para o
uso de tipos: “determinadas formas de máxima clareza que despertam uma espécie de
memória coletiva.” Rossi em Uma nova agenda para a arquitetura (1995, p.381), referindo-
se à razão pela qual produz a variação da mesma forma, cita:
(...) sempre existe uma repetição mais ou menos consciente na obra de
qualquer pessoa que trabalhe continuadamente como artista. No melhor dos
casos, isso pode levar a um processo de aperfeiçoamento (...)
Segundo Nesbitt (1995, p. 378) em Uma nova agenda para a arquitetura, um dos
primeiros estudos pós-modernos a afirmar que o recurso de tipologias é necessário na
concepção foi o ensaio “Tipologia e metodologia do projeto”, de Alan Colquhoun:
“Colquhoun vê na transformação de soluções passadas (pelo uso, por exemplo, da tipologia
como método de projeto) um meio de reconhecer o papel das soluções precedentes na
concepção do projeto.”
De acordo com Montaner (1997, p. 110), o conceito contemporâneo de tipo tem
origem na citação de Max Weber:
É possível estabelecer conceitos limites ideais, com os quais a realidade
pode ser medida e comparada com o fim de ilustrar determinados
elementos significativos. Estes tipos ideais sociais são abstrações ou
construções racionais que atuam como modelos de referência, como
artifícios historiográficos. Tais tipos devem ser verificados e quando
demonstram inadequação ou envelhecimento, devem mudar e ser
repropostos.
Para Mahfuz (2007, p. 2), as diferentes formas de processo de criação (inovativo,
normativo, tipológico e mimético) apresentam um ponto comum, que é o uso de analogias
como instrumento de geração da forma. A analogia não significa que o novo objeto deva ter
identidade total com o objeto que o inspirou, mas sim semelhanças entre os elementos
constituintes de dois ou mais objetos.
Mahfuz (2007, p. 4) cita:
Todo edifício pode ser reduzido conceitualmente a um tipo, ou seja, é
possível abstrair-se a composição de uma edificação até o ponto em que se
veem apenas as relações existentes entre as partes, deixando-se de lado
as partes propriamente ditas. Projetar pelo método tipológico é usar tipos
como parte do processo de novos artefatos arquitetônicos. O uso de um
determinado tipo é geralmente justificado pela existência de alguma
afinidade estrutural ou, em outras palavras, uma analogia entre um
precedente e o problema que temos na prancheta.
89
Mahfuz (2007, p. 4) afirma que os tipos podem ser empregados de duas maneiras,
uma histórica e a outra não histórica. O uso histórico teria como finalidade dar significado a
uma forma por meio de associação com uma edificação ou objeto já existente, sendo o tipo
um ponto de partida para o projeto, representando um elemento de significação. O uso não
histórico do tipo o dissocia de sua condição histórica, de sua cultura original e de sua escala.
Exemplificando: um tipo retirado de uma casa pode gerar um palácio e vice-versa.
O presente trabalho de tese considera a noção de tipo na arquitetura com base
principalmente em Argan, Mahfuz e Rossi para compor o conceito de tipos industriais.
Argan define tipo como sendo uma série de construções que têm entre si uma
analogia formal e funcional, ou seja, um ponto de semelhança.
Mahfuz (2007) explica: “todo edifício pode ser reduzido conceitualmente a um tipo”.
Outro aspecto relevante para corroborar o conceito de tipos industriais é quando Argan cita
que a construção do tipo pode estar relacionada a elementos estruturais básicos, logo a
tipologia vai ser definida por um conjunto de configurações, que vão lhe dar caráter. Por
exemplo, pode-se ter a estrutura em aço e a utilização de fechamentos diferenciados como
constituindo uma tipologia.
Rossi (2001, p. 27-29 ) define tipologia como “um elemento que desempenha um
papel próprio na constituição da forma e que é uma constante”.
Para Mahfuz (2007, p. 4), “arquitetura pode também ser classificada através de tipos
funcionais, baseada em constantes organizacionais e estruturais”. Assim pode-se considerar
que a função, o material construtivo e o fechamento já constituiriam um tipo.
Ainda que para Argan (2004, p. 66) possam se identificar quantas classes e
subclasses tipológicas se queira, os tipos aqui apresentados se nortearão pelo seguinte
esquema, baseando-se na definição deste autor: “Para a determinação do tipo são
eliminados os caracteres específicos dos edifícios isolados e são conservados todos os
elementos que comparecem em todas as unidades da série.”
Partindo do princípio que os elementos que compõem o tipo desempenham papel
próprio na constituição da forma, sua composição pode gerar certa similaridade de formas,
dado que no tipo nada é preciso, há certa indefinição. O conceito da palavra forma tal como
se vê no Dicionário Aurélio é: “Do latim forma. Os limites exteriores da matéria de que é
90
constituído um corpo, e que conferem a este um feitio, uma configuração, um aspecto
particular.”
Conforme cita Gomes Filho (2004, p. 41):
A forma pode ser definida como a figura ou a imagem visível do conteúdo. A
forma nos informa sobre a natureza da aparência externa do objeto. Tudo
que se vê possui forma. A percepção da forma é o resultado da interação
entre o objeto físico e o meio de luz agindo como transmissor de
informação, e as condições e as imagens que prevalecem no sistema
nervoso do observador, que é em parte determinada pela própria
experiência visual.
Tomando como referência o conceito de tipo pode-se chegar ao ponto em que
quanto maior o número de elementos encontrados nas obras, maior o refinamento, e a
repetição destes elementos reforçam o conceito. Uma obra que conjuga todos os elementos
do tipo aproxima-se do conceito de modelo.
2.3 - LEITURA VISUAL DA FORMA - UMA METODOLOGIA PARA CARACTERIZAÇÃO E
ANÁLISE DE TIPOLOGIAS
Como o objetivo desta tese é identificar um tipo de arquitetura industrial e verificar a
transposição de determinado tipo ao clima tropical quente úmido, faz-se necessária a
interpretação do tipo que utilizará como uma das ferramentas a análise gráfica, que tem
como objetivo identificar elementos comuns ao tipo e assim o caracterizar. Como auxiliar
nesta análise é necessário compreender as categorias conceituais e algumas das
propriedades da forma. Os conceitos aqui utilizados tiveram como referência: (CHING,
2006), (CHING, 2005), (ARNHEIM, 1998), (CHARLESON, 2009), (GOMES FILHO, 2004),
(GOMES FILHO, 2003) (RASMUSSEN, 2002), (BAKER, 1998), (BAKER, 1996), (DI
TRAPANO, 2008) e (LASEAU, 1982).
A identificação do tipo vai caracterizar uma forma com propriedades visuais
similares, que, por sua vez, vão compor a forma da edificação e caracterizar sua expressão.
Para Arnheim (1988, p. 206-207) a expressão é uma qualidade inerente à aparência
perceptiva dos objetos e eventos, ela é a própria dinâmica da forma visual. Essa expressão
pode ser interpretada através da observação de alguns elementos de composição da forma.
A palavra forma pode evocar diferentes explicações, pode expressar diferentes
sentidos. Por exemplo: aparência - a forma de um objeto; na filosofia, em Aristóteles -
91
configuração sensível, estrutura inteligível de uma coisa; em Hegel - figura de efetividade,
logo figura de exterioridade que o conteúdo interior de uma coisa necessariamente dá; nas
belas-artes - estrutura expressiva, plástica, da obra de arte. Organização de sons, cores,
linhas, massas e vazios ou movimentos, animada por um conteúdo. (LAROUSSE, 1998)
Para a teoria da Gestalt
3
, a arte se funda no sentido da pregnância da forma, ou seja,
harmonia, equilíbrio e clareza são fatores fundamentais na percepção de imagens para os
seres humanos. Se tomarmos como referência a fundamentação teórica da Gestalt,
assume-se como verdade que a excitação cerebral se dá por extensão, não existe na
percepção da forma o processo posterior de associação das diferentes sensações, a
percepção é imediata, a sensação já é de forma, é global e una. Os elementos que
compõem o todo não são percebidos um a um, há unidade na compreensão do objeto, seja
uma obra de arte, uma máquina ou uma edificação. (GOMES FILHO, 2004, p.19)
A teoria gestaltista estabelece que o ser humano não vê partes isoladas, mas
relações, que resultam em sensação global. Explica-se tal fato devido ao sistema nervoso
central possuir um dinamismo autorregulador que espontaneamente organiza as formas em
todos de maneira unificada e coerente.
A Gestalt preconiza que existem forças internas e externas que regem a percepção
visual, sendo as externas caracterizadas pela estimulação da retina e tendo origem nas
condições de luz que incidem sobre o objeto observado. As internas são as que permitem a
percepção segundo uma ordem determinada e se processam segundo uma relação ligada a
certo número de leis da organização da forma, são elas: segregação, unificação,
fechamento, boa-continuação, proximidade e semelhança, mas existe um princípio geral e
mais importante que é o da pregnância da forma. O grau de pregnância de qualquer objeto
pode ser verificado da seguinte maneira: quanto melhor a organização visual em termos de
facilidade de compreensão e interpretação, maior será a pregnância. A teoria gestaltista
pode ser resumida conforme a máxima da escola: “Vemos as coisas como a vemos por
causa da organização (forças internas) que se desenvolve a partir do estímulo próximo
(forças externas)”. (GOMES FILHO, 2004, p. 20)
Para esta pesquisa, a conceituação de forma será aquela considerada em
arquitetura e conceituada pelos estudiosos deste tema, citados a seguir:
3
Escola de psicologia experimental que atuou principalmente no campo da teoria da forma, e, após sistemáticas
pesquisas, apresentou teoria sobre o fenômeno da percepção.
92
Para Ching (2005, p. 34), forma e espaço constituem os meios cruciais da
arquitetura, porém o autor não desmerece seus aspectos funcionais, sociais, políticos e
econômicos, acredita que a forma e o espaço podem ser meios para solucionar um
problema em resposta a condições de função, propósito e contexto.
Em arte e projeto, frequentemente utilizamos o termo forma para denotar a
estrutura formal de um trabalho – a maneira de dispor e coordenar os
elementos e partes de uma composição de forma a produzir uma imagem
coerente (...) é o aspecto externo, a estrutura de algo, que se distingue de
sua substância ou material.
Um grande número de pessoas julga a arquitetura pela sua aparência externa, sua
imagem. Na verdade, durante séculos a arquitetura, a escultura e a pintura têm sido
denominadas as belas-artes, ou seja, as artes envolvidas com o belo e que agradam os
olhos; já o arquiteto julga uma edificação não só por sua aparência, mas também por outros
fatores que lhe interessam. (RASMUSSEN, 2002, p. 17)
O arquiteto estuda plantas e sua funcionalidade, cortes, fachadas e a harmonização
destes elementos, bem como precisa cumprir com um programa previamente estabelecido.
Conforme cita Rasmussen: (2002, p. 8-10)
O arquiteto trabalha com forma e volume, à semelhança do escultor, e tal
como o pintor, trabalha com cor. Mas, entre as três artes, a sua é a única
funcional. Resolve problemas práticos (...) A arquitetura é uma arte
funcional muito especial; confina o espaço para que possamos residir nele,
e cria a estrutura em torno de nossas vidas. O arquiteto prepara o palco
para uma longa e demorada performance, a qual deve ser suficientemente
adaptável para acomodar improvisações. O seu edifício deve, de
preferência, estar à frente do seu tempo quando é projetado, a fim de que
possa acompanhar a marcha dos tempos enquanto se mantiver de pé.
Fica claro que, para Rasmussen, o diferencial em arquitetura são a utilidade, a
flexibilidade e a durabilidade. Assim, tanto a forma como a funcionalidade são aspectos
essenciais na composição da edificação.
Guadet (apud BANHAM, 2003) acreditava que a composição das edificações podia
ser executada a partir de um duplo ponto de vista, adaptá-los a programas definidos e às
suas necessidades materiais, ou seja, compor seria usar o que é conhecido e elementos da
arquitetura (paredes, aberturas, abóbadas, telhados) seriam os materiais da composição.
Segundo Banhan (2003), a abordagem de Guadet era particular, que seria reunir
93
membros funcionais e estruturais a fim de constituírem volumes funcionais, e estes,
reunidos, comporiam a edificação como um todo. (BANHAN, 2003, p. 36)
Para Ching (2006, p. 73), a composição é o arranjo das partes ou dos elementos, em
proporção ou relação adequada, de modo a formarem um todo unificado. Assim, a forma é
concebida segundo o arranjo e a coordenação das partes de uma composição, de modo a
produzir imagem coerente.
Conforme cita Aristóteles (apud GOMES FILHO, 2004, p. 39): “A forma pode ser
definida como a figura ou a imagem visível do conteúdo
4
. De um modo mais prático ela nos
informa sobre a natureza da aparência externa de alguma coisa. Tudo que se vê possui
forma.”
Segundo Gomes Filho (2004, p. 41), a forma possui propriedades que a unificam, ou
seja, a forma pode ser um ponto, uma linha, um plano ou um volume (uma forma completa).
Para a percepção da forma é necessário que haja diferenças no campo visual, que ocorrem
devido à variação de estímulos visuais em função dos contrastes.
O ponto, a reta, a linha, o plano e o volume são os elementos primários da forma.
Eles vão se tornar forma e são essenciais para a compreensão da composição do objeto
arquitetônico. (CHING, 2005, p. 2)
Conceitualmente o ponto não tem largura, profundidade nem comprimento, é a
unidade mais simples de comunicação visual. Para Ching (2005, p. 4), é o elemento
fundamental no vocabulário da forma. Uma sucessão de pontos constitui uma linha, que
também pode ser definida como um ponto em movimento. A linha contorna e delimita os
objetos. O termo, em design e arquitetura, também pode definir estilos e partidos formais
como, por exemplo, Linhas Modernas, Linhas Orgânicas, Linhas Geométricas. (GOMES
FILHO, 2004, p. 43)
Para Ching (2005, p. 10), os elementos retilíneos verticais têm sido utilizados durante
a história para comemorar eventos significativos e estabelecer pontos determinados no
espaço. O plano é definido como uma sucessão de linhas; em arquitetura, o plano é
usualmente conhecido enquanto superfície (fachadas, tetos, paredes, pisos). Conforme cita
Ching: (2005, p. 19)
4
Para Ching (2006), conteúdo é o significado ou sentido de uma obra de arte, em contrapartida a sua forma.
94
Os planos, na arquitetura, definem volumes de massa e espaço
tridimensionais. As propriedades de cada plano – tamanho, formato, cor,
textura, assim como a relação espacial dos planos entre si, em última
análise determinam os atributos visuais da forma que definem e as
qualidades do espaço que delimitam.
No projeto de arquitetura, três são os planos utilizados: o plano superior, o plano das
paredes e o plano de base. O superior pode ser tanto aquele que delimita a parte superior
de um cômodo como a cobertura de uma edificação. O plano das paredes, devido a sua
verticalidade, é o mais perceptivo no campo de visão do homem e o mais importante para
moldar e limitar o espaço arquitetônico. O plano de base tanto pode ser o plano do solo, que
serve de base visual para a percepção das formas construídas, quanto o plano do piso, que
delimita a parte inferior de um cômodo. É a partir dele que uma edificação se erige. (CHING,
2005, p. 19)
O volume pode ser definido como algo que se expressa nas três dimensões do
espaço. (GOMES FILHO, 2004, p. 45) Para Ching (2005, p. 29), em arquitetura o volume
pode ser definido pelo espaço contido interiormente e delimitado pelas paredes, bem como
o espaço ocupado pela “massa” de uma edificação. As formas das edificações e suas
composições podem ser lidas como volumes.
Portanto, a leitura do tipo terá como um dos aspectos que o caracterizam as
propriedades visuais similares, identificadas através dos elementos que compõem a forma.
Os outros elementos, já citados anteriormente, serão a função, o material estrutural e o
fechamento.
Uma vez definidos os elementos primários da forma, serão descritos os princípios
compositivos da forma que servirão de base para a análise gráfica do elemento
arquitetônico.
2.3.1 – Categorias Conceituais da Forma
Para Ching (2005, p. 34), forma evoca quase sempre um volume tridimensional, o
formato refere-se ao contorno ou a configuração da superfície de uma forma particular. Os
elementos visuais, seja de uma figura ou de um volume, resultam na configuração do
conteúdo e na mensagem que se quer transmitir. (DONDIS, 2007, p. 51) Assim, para o
arquiteto, é fundamental conhecer as categorias conceituais da forma, pois desta maneira
poderá utilizá-las segundo a mensagem que quer transmitir. É importante citar que estas
categorias conceituais se basearam no conceito de Gomes Filho (2004), embora outros
95
autores tenham sido utilizados para complementar ou corroborar seus conceitos. Elas não
esgotam o tema, porém foram consideradas suficientes para a leitura visual da forma. Para
Gomes Filho: (2004, p. 49)
Dentro de todo o contexto deste sistema, impera certo grau de subjetividade
(...) que naturalmente é inevitável em reflexões e pesquisas desta natureza,
mesmo porque grande parte dessas categorias é estudada e debatida
universalmente há séculos, sobretudo por filósofos e outros pensadores.
As categorias conceituais para a leitura visual da forma atuam como técnicas visuais
aplicadas e serão explicitadas a seguir.
2.3.1.1 - Textura
A textura é a qualidade visual e tátil de uma superfície. A textura visual caracteriza o
aspecto de uma superfície, é resultante da combinação e da inter-relação das cores e dos
valores tonais; também determina o grau de reflexão e absorção da luz incidente sobre as
superfícies. A textura tátil é caracterizada pela estrutura física e dimensional de uma
superfície.
Para Rasmussen (2002, p. 169-170), com relação à textura são encontradas duas
tendências continuamente em arquitetura: a forma rudimentar, que enfatiza a estrutura e seu
material, e a forma lisa e uniforme, que esconde a estrutura. Algumas edificações possuem
planos revestidos, outras revelam o material construtivo, e em determinados períodos há a
dominância de uma ou outra tendência.
2.3.1.2 – Ritmo
Ching (2006, p. 75) define ritmo como sendo o movimento caracterizado por
repetição, ou alternância padronizada de elementos ou motivos formais na mesma forma ou
em forma modificada. A arquitetura se apropriou do termo ritmo, mas ele é oriundo de outras
artes, envolve o elemento tempo e baseia-se no movimento. (RASMUSSEN, 2002, p. 138)
O ritmo pode ser caracterizado como um método regular de subdivisão em uma
composição. A regularidade é o desenvolvimento de uma ordem baseada em um princípio
invariável. Para Rasmussen (2002, p. 133), o método mais simples para um arquiteto criar
ritmo é a repetição regular de elementos, por exemplo, sólido, vazio, sólido, vazio, pois
qualquer observador pode apreender com facilidade. Tal medida projetual é um artifício
96
espacial usado para criar ordem, porque representa regularidade e precisão, que não são
inerentes à natureza, mas sim criadas pelo homem.
2.3.1.3 - Repetição
A repetição é o ato ou processo de repetir elementos ou motivos formais. Para
Dondis (2002, p. 159), corresponde a conexões visuais ininterruptas, de importância
especial dentro de uma composição visual unificada. Na arquitetura, a repetição reforça a
qualidade individual das partes no todo, sem abandonar seu significado.
2.3.1.4 - Simplicidade
A simplicidade é a característica de um objeto que apresenta baixo número de
informações por unidades visuais; caracteriza-se por organizações formais de fácil leitura,
logo de simples assimilação e compreensão. Quase sempre está associada a minimidade e
clareza. A minimidade realça visualmente aspectos de clareza e simplicidade em função de
apresentar um mínimo de elementos a serem observados. Desta forma, exalta a alta
pregnância, ou seja, quanto mais regular ou simples a composição arquitetônica, mais
facilmente será assimilada como forma. (FILHO, 2004, p. 37)
2.3.1.5 - Hierarquia
Para Ching (2006, p. 74) a hierarquia é um sistema de composição arquitetônica em
que os elementos são distribuídos, classificados e organizados um acima do outro, segundo
sua importância ou seu significado. No conjunto das partes que compõem o elemento
construído, ou a imagem visual e um objeto, determinado elemento se acentua em relação
aos demais.
Uma composição hierárquica é percebida quando os subgrupos das formas
apresentam foco visual distinto, criado por algum elemento que é realçado na composição,
através de contraste, anomalia ou contraponto.
O princípio da hierarquia é regido pelo conceito de que nas composições
arquitetônicas existem diferenças entre suas formas e espaços, e estas definem seu grau de
importância, bem como papéis formais, funcionais e simbólicos que desempenham no
espaço construído. (CHING, 2005, p. 338)
97
Em uma composição arquitetônica pode haver mais de um elemento dominante.
Estes pontos de atenção criam interesse visual e dão ritmo e tensão na composição, mas se
forem exagerados podem causar confusão. A hierarquia pode ser caracterizada pelo
formato, tamanho, localização ou por mais de um destes aspectos combinados (Figura 2.1).
(Idem, 2005, p. 338)
Quando a hierarquia é definida pelo formato, este deve ser visivelmente diferenciado
dos demais elementos da composição, seu destaque pode ser pela geometria ou pela
regularidade.
Uma forma pode dominar uma composição por apresentar dimensão diferenciada
dos demais elementos. Em alguns casos o elemento dominante visualmente pode se
destacar por ser menor, porém este deve estar em contexto muito bem definido.
Na hierarquia por localização, os elementos são posicionados estrategicamente para
“chamar a atenção”, ou seja, podem ser locados no centro de uma composição simétrica,
deslocados para cima ou para baixo, ou no primeiro plano de uma composição, ou pode ser
o foco de uma composição radial (CHING, 2005, p. 339)
Figura 2.1. Hierarquia. Fonte: CHING, 2005, p. 339
2.3.1.6 - Contraste
Para Dondis (2007, p. 108), “o contraste é uma força vital, a criação de um todo
coerente, sendo poderoso instrumento de percepção, meio para intensificar significado e
simplificar a comunicação”. Para Ching (2006, p. 74), o contraste se caracteriza pela
justaposição (situação de estar muito próximo ou lado a lado, assim permitindo comparação)
de elementos dessemelhantes, o que dá realce às suas propriedades e produz
expressividade mais dinâmica.
98
Conforme cita Gomes Filho (2004, p. 63):
O contraste pode ser utilizado no nível básico de construção e
decodificação do objeto, com todos os elementos básicos: linhas,
tonalidades, cores, direções, contornos, movimentos e, sobretudo, com a
proporção e a escala. Todas essas forças são valiosas na ordenação dos
imput e output visuais, realçando a importância crucial do contraste para o
controle do significado e da organização visual da forma do objeto.
Segundo Dondis (2007, p. 109), nenhuma técnica visual é mais importante que o
contraste, pois este reforça a percepção e o significado devido a suas formulações opostas.
Para a percepção dos objetos, é necessária a visualização da justaposição da gradação de
tons. Observa-se que a presença ou ausência de cor não afeta os valores tonais, desta
forma, tudo que é visto pode apresentar luminosidade, que tende ao branco absoluto, ou
obscuridade, que tende ao negro absoluto.
O contraste tem como essência o destaque do significado ou sua dramatização,
tornando-o mais importante e dinâmico. Ao utilizar luz e tom com base na oposição claro e
escuro, cria a noção de volume nas imagens; já no objeto edificado, por este ter localização
fixa e estar sobre a influência de variações de intensidade de luz, pressupõe-se que em
cada momento observado existam variações de contraste e possível percepção
diferenciada, este ou aquele elemento de composição da forma pode expressar volumetria
diferenciada.
2.3.1.7 - Proporção
Ching (2006, p. 76) define proporção como sendo a relação comparativa adequada
ou harmoniosa entre duas partes ou entre uma parte e o todo. Assim, os elementos devem
ser combinados de maneira que cada um seja parte integrante de um todo, e para tal, é
preciso haver sentido de ordem e unificação entre as partes. Obviamente a proporção vai
gerar uma comparação entre dois ou mais elementos. Como os elementos (unidades
formais) são definidos uns em relação aos outros - grande ou pequeno, claro ou escuro,
pesado ou leve etc. -, esta relação no campo visual ou nas partes que configuram o objeto
ou elemento construído chama-se escala, e esta sempre vai estabelecer certa proporção
entre os elementos.
2.3.1.8 - Escala
99
Para Ching (2006, p. 76), a escala é determinado tamanho, extensão ou graduação
proporcional considerado em relação a algum padrão ou ponto de referência. Para Dondis
(2007, p. 72-74), a escala pode ser definida não só pela dimensão, mas também através das
relações com o campo e o ambiente. O fator fundamental para se estabelecer uma escala é
a própria dimensão humana; nas questões funcionais do design e conforto, tudo que se
fabrica está relacionado às proporções humanas. Para estruturação da mensagem visual, é
fundamental se relacionar a dimensão, o objetivo e o significado almejado, por exemplo.
2.3.1.9 - Complexidade
É uma formulação oposta à simplicidade, caracterizada pela presença de inúmeras
unidades formais na organização do objeto. Para Gomes Filho (2004, p. 79), a
complexidade ocorre para dificultar a leitura rápida de determinado objeto e exige maior
observação até que a leitura da forma seja compreendida. Os elementos complexos
geralmente apresentam baixa pregnância da forma.
Para Ching (2006, p. 74), é um estado ou uma qualidade do objeto de ser composto
por partes complexas, interligadas ou intrincadas. Desta forma, quanto mais complexa a
estrutura, maior é a necessidade de ordem, ou seja, maior é a necessidade de arranjos
lógicos, harmoniosos, com elementos dispostos de maneira adequada em relação aos
outros elementos da composição e às suas finalidades.
2.3.1.10 - Ambiguidade
A ambiguidade é um fator que concorre para a identificação da forma, podendo
induzir a interpretação diferenciada daquilo que é visto. É uma técnica que pode produzir
efeitos surpreendentes do ponto de vista psicológico ou surpresa visual, porém, não é
aconselhável sua utilização em objetos funcionais que requeiram clareza e precisão na
informação da composição do objeto. (GOMES FILHO, 2004, p. 90)
Ching (2006, p. 79) define ambiguidade como sendo o estado ou a qualidade de ser
suscetível à incerteza de significado ou à multiplicidade de informações.
Para Arnheim (1988, p. 149), a ambiguidade ordenada pode ser fruto de
complexidade enriquecedora, por exemplo, quando uma mesma edificação colocada em um
contexto pode parecer pequena e em outro parecer grande. A ambiguidade pode causar
perturbação no observador, “quando a forma hesita”, por exemplo, quando a forma parece
curva e, de outro ponto de observação, parece reta, assim há descontrole na função visual.
100
2.3.1.11 - Simetria
Para Ching (2006, p. 75), simetria é a exata correspondência de tamanhos, forma e
arranjo das partes nos lados opostos de uma linha imaginária ou plano divisório ou em torno
de um centro ou eixo na composição de um elemento. A simetria pode ser bilateral, quando
se caracteriza por semelhança de informações nos lados opostos de um eixo, e radial,
quando resulta de arranjo de partes semelhantes a partir de um ponto ou eixo central.
Gomes Filho (2004, p. 59) define simetria como um equilíbrio axial que pode acontecer em
um ou mais eixos (vertical, horizontal, diagonal ou inclinada), ou seja, as unidades de
composição da forma de um lado são idênticas às do outro.
Os agrupamentos simetricamente organizados são mais facilmente percebidos do
que os assimétricos, logo possuem maior grau de pregnância. Arnheim (1988, p. 37)
considera que na experiência visual do dia a dia um elemento revela-se ao elevar-se acima
do chão, acentuando o eixo vertical, característico da forma, e em torno do eixo vertical a
“massa” do elemento tende a se distribuir simetricamente. Assim sendo, na percepção de
uma forma o que requer explicação é a assimetria e não a simetria, que pode ser lida como
o esperado, o natural.
2.3.1.12 - Equilíbrio
Para Ching (2006, p. 75), o equilíbrio é o estado de repouso ou estabilidade entre
elementos contrastantes ou forças oponentes. Conceitualmente, o equilíbrio é a referência
visual mais forte do homem, sua base consciente e inconsciente para fazer avaliações
visuais. No processo de percepção visual, esta necessidade de estabilização impõe a todos
os objetos, aos elementos construídos e a tudo que é visto um eixo vertical, com uma
referência horizontal secundária. Estes elementos, em conjunto, vão “medir” o grau de
equilíbrio da forma, ou de qualquer imagem vista.
Para Gomes Filho (2004, p. 57), equilíbrio é o estado no qual as forças que agem
sobre um corpo se compensam mutuamente, ou seja, “é o estado de distribuição no qual
toda a ação chegou a uma pausa”.
2.3.1.13 - Peso
O peso, em arquitetura, pode ser definido como a maior ou menor força de um
elemento edificado que afeta o grau de leveza na composição das fachadas e dos volumes.
101
Assim sendo, há uma hierarquia nos elementos de composição da forma edificada, com os
maiores pesos puxando os menores. O peso mais forte situa-se no chão. (ARNHEIM, 1988,
p. 46)
O peso é uma propriedade que exerce influência particular sobre o equilíbrio. Sofre
influência da localização: uma posição de destaque no esquema estrutural pode sustentar
mais peso do que uma localizada fora da vertical ou horizontal central. Os fatores que
podem influenciar o peso são a massa visual e desequilíbrio caracterizado pelo maior
número de unidades localizado em determinado local da composição. (GOMES FILHO,
2004, p. 58) Conforme cita Rasmussen: (2002, p. 80) “(...) Wright produz frequentemente
uma impressão de peso e volume extras, ao permitir que corpos sólidos penetrem no
espaço arquitetônico.” A dimensão de uma forma também influencia a percepção de peso;
além disso, pode ser determinado segundo sua proximidade ou isolamento em relação às
demais formas que compõem uma volumetria específica. As relações de sólidos e
cavidades também afetam a percepção de peso em uma obra. Por exemplo, uma cavidade
profunda, uma sombra escura por trás de contornos iluminados pode criar maior peso
nestes elementos. (RASMUSSEN, 2002, p. 62) Para este autor:
A forma também pode dar a impressão de peso ou leveza. Uma parede
construída com grandes pedras, que dão a impressão de terem exigido
grande esforço a fim de serem transportadas para o local e colocadas em
seu lugar, parece-nos pesada. Uma parede macia parece leve embora
possa ter exigido um trabalho muito mais árduo e realmente pese mais que
o muro de pedra (...) Impressões de dureza e maciez, de peso e leveza,
estão relacionadas com o caráter superficial dos materiais, existem
inúmeras espécies de superfícies das mais ásperas e toscas, das mais finas
e requintadas. Se os materiais de construção fossem classificados de
acordo com graus de aspereza, haveria um grande número deles com
diferenças quase imperceptíveis. Num extremo da escala estariam a
madeira não aparelhada, e a pedra lascada; no outro, a pedra polida, e as
superfícies uniformemente envernizadas. (Idem, 2002, p. 22)
Para Ching (2006, p. 124), a cor é o atributo que mais claramente distingue uma
forma de seu ambiente; também afeta profundamente o peso visual de uma forma. Não só
as cores podem afetar o peso do objeto ou elemento edificado, mas também a luminosidade
e obscuridade. Quanto mais obscuro o objeto, maior será seu peso.
2.3.1.14 - Leveza
O caráter de leveza do elemento construído é geralmente associado aos materiais
construtivos e à cor e tonalidade do revestimento das edificações. Conforme cita
Rasmussen: (2002, p. 93-94)
102
Se construirmos uma caixa com material pesado, como tábuas grossas, e de
textura rústica, unida de forma que a espessura da madeira seja óbvia, em
todas as arestas, o peso e a solidez da caixa serão imediatamente evidentes
(...) mas se todas as irregularidades da caixa de madeira forem aplainadas, e
todas as frinchas eliminadas, de modo que os lados ficassem absolutamente
lisos, e macios, e depois fossem pintados de cor clara (...) ou se fosse
revestida com papel ou tecido estampado, pareceria ser muito leve, tão leve
quanto o material que a cobre (...) assim um edifício pode ser construído para
parecer mais pesado do que realmente é, também é possível fazer com que
pareça mais leve do que realmente é.
As edificações no período final da Renascença eram construídas para terem
expressão de peso. Suas paredes pareciam exageradamente espessas, tinha-se o conceito
de que um edifício que parecesse leve não era arquitetura. O grau de importância de uma
edificação era dado pelo seu peso visual. (RASMUSSEN, 2002, p. 94)
A cor, segundo Rasmussen (2002, p. 227), pode ser clara e alegre, indicando, por
exemplo, festividade e recreação, ou pode ter um ar austero e eficiente, invocando trabalho
e concentração.
Dependendo da cor usada uma edificação pode parecer mais leve ou mais pesada,
maior ou menor, dar sensação de proximidade ou distância. Conforme cita Gomes Filho:
(2004, p. 65)
O próprio volume do objeto pode ser alterado pelo uso da cor. A cor pode
ser um elemento de peso, uma composição, por exemplo, pode ser
equilibrada e desequilibrada, dentro de um espaço bidimensional, pelo jogo
das cores que nele atuem. O uso proposital, por exemplo, do claro-escuro, e
de cores quentes-frias, pode fazer com que os objetos pareçam mais leves
ou mais pesados, mais amenos ou mais agressivos.
Segundo Rasmussen (2002, p. 106), outro elemento que imprime caráter de leveza à
edificação é a espessura de seus fechamentos. Ele exemplifica: quando na Inglaterra, após
a Segunda Guerra Mundial, foi necessária a construção de um grande número de novas
escolas, optou-se pela edificação pré-fabricada e houve certa resistência da população,
porque se julgou que a edificação era leve demais, devido à estrutura de suas paredes.
2.3.2 - Estrutura Aparente como Elemento Compositivo da Forma em
Arquitetura
Em grande parte do ambiente construído, a estrutura é escondida ou inexpressiva. É
fato que os elementos estruturais são essenciais para a arquitetura, dando-lhe rigidez,
estabilidade e resistência, porém seu caráter funcional não deve privá-la de expressividade.
Mesmo quando a estrutura é aparente, em muitas composições ela é repetitiva e não
apresenta caráter de destaque na composição arquitetônica. Porém alguns arquitetos
103
perceberam que a estrutura pode dar caráter a uma obra, quando todo seu potencial é
explorado. (CHARLESON, 2009, p. 11)
Para compreender como a estrutura afeta a arquitetura, é necessário ter um
entendimento do que é estrutura. Para Ching (2006, p. 10), é o conjunto estável de
elementos projetados e construídos que atuam como um todo no suporte e transmissão de
cargas aplicadas ao solo. Charleson (2009, p. 13) a define como qualquer elemento
estrutural que sustente cargas além do próprio peso, ou provocadas sobre o próprio
elemento.
Percebe-se que a definição de estrutura é profundamente técnica, o que pode dar
falsa impressão de caráter estritamente funcional, porém a estrutura pode ser usada para
definir e ordenar o espaço, criar unidades, articulações, sugerir movimento ou desenvolver
composições e modulações.
Fica claro que, quando a estrutura é embutida nas paredes e tetos, apresenta pouca
oportunidade de enriquecer a arquitetura, porém, quando a estrutura é exposta, mesmo sua
materialidade não sendo crua, a forma estrutural pode dar significado e expressão à
edificação.
No entanto, a forma estrutural não deve concorrer com a forma da edificação. Por
exemplo, em um espaço construído que apresente volumetria escultórica, a estrutura
aparente pode comprometer sua composição, ou seja, a exposição da estrutura deve ser
integrada à expressão da edificação; forma e estrutura aparentes devem ser
complementares. (CHARLESON, 2009, p. 14)
Fator importante na composição das fachadas é a escala da estrutura exposta. As
escalas dos elementos estruturais podem variar de pequenas malhas a elementos
monumentais. Para Charleson (2009, p. 67), quando o aço é usado eficientemente sob
tração, os elementos estruturais se situam na categoria de pequena escala, devido à sua
resistência com seções mínimas.
Considerando que a estrutura externa pode dar expressão à edificação, o
detalhamento destas estruturas é fundamental para que a forma desejada seja executada
com precisão. Para Charleson (2009, p. 129), “os detalhes podem transformar elementos
estruturais puramente utilitários em objetos de prazer estético, assim como comunicar ideias
e conceitos de projeto”.
104
Algumas questões compositivas vão caracterizar as estruturas aparentes. Importante
destacar que, no tipo, a estrutura aparente representa elemento de grande importância,
tanto na composição da forma quanto para a funcionalidade da edificação, pois permite
maior flexibilidade à planta. Desta forma, algumas características mais representativas da
estrutura aparente serão apresentadas a seguir.
2.3.2.1 - Relevo e Textura
O relevo das fachadas pode ser definido através de cores, tons, materiais distintos,
porém um aspecto que pode atribuir relevo enriquecedor às fachadas é a profundidade
estrutural. A profundidade das estruturas, combinada com a iluminação natural e artificial,
pode criar textura através do contraste luz e sombra. Variação de profundidade na estrutura
externa pode criar um acento, pela volumetria, ou por contraste entre áreas iluminadas e
sombreadas, dando mais virtude estética à fachada. (CHARLESON, 2009, p. 61)
2.3.2.2 - Flexibilidade Funcional
A estrutura localizada no perímetro das edificações maximiza a liberdade do
planejamento funcional. A abordagem mais apropriada para a obtenção de grandes áreas
livres no interior das edificações é localizar os pilares no exterior ou do lado de dentro da
pele.
Fica evidente que a máxima flexibilidade da planta é conseguida quando a estrutura
principal é localizada fora do fechamento da edificação. Esta estratégia pode ser difícil de
ser conseguida, devido a dificuldades técnicas, tais como: vencer grandes vãos sem apoios
intermediários interiores. A solução mais comum é a adoção de planta livre, que tem como
princípio a concepção de espaços abertos, quase desimpedidos, apenas com a interferência
de pilares distribuídos sobre um grid ortogonal. Apesar de haver pouca interferência dos
pilares na planta livre, a presença da estrutura sempre afeta a função da edificação. Para
Charleson: (2009, p. 83)
Há uma percepção generalizada da neutralidade da estrutura que possibilita
a planta livre. Ou seja, é considerado mínimo o impacto causado pela
estrutura sobre a arquitetura de interiores, devido a pilares ou pequenas
paredes, por exemplo, seja medido em termos funcionais ou estéticos.
Contudo, tal estrutura não pode ser considerada neutra. Quando localizada
no interior da edificação, a estrutura reduz as áreas úteis, além de restringir
o uso dos espaços contíguos.
105
Quando a estrutura vertical se localizar no perímetro da planta, é mais indicado que a
edificação seja uma composição de pavimento único, visto que:
a. Estruturas verticais de perímetros necessitam sustentar estruturas
horizontais que geralmente vencem grandes vãos, que exigem vigas
relativamente altas e consequentemente lajes intermediárias ou de
coberturas mais espessas.
b. Lajes mais espessas não costumam afetar gravemente a altura de uma
edificação de um pavimento, mas afetariam consideravelmente a altura de
uma edificação com pavimentos múltiplos.
A categoria de estruturas de perímetro inclui os exoesqueletos (Figuras 2.2 e 2.3), onde
todos os elementos estruturais estão localizados fora da edificação ou afetam o espaço
interior em diferentes graus. Neste segundo grupo de edificações, a estrutura pode interferir
na função no perímetro do pavimento térreo, ou estar integrada à ocupação. (CHARLESON,
2009, p. 84)
Figura 2.2. Financial Time Print Work – Fachada. Figura 2.3. Financial Time Print Work – Detalhe Estrutura.
Fonte: GRIMSHAW ARCHITECTS, 2009. Fonte: GRIMSHAW ARCHITECTS, 2009.
A estrutura externa da gráfica do jornal Finantial Time Print Work, em Londres
(Figura 3.15), do arquiteto Nicholas Grimshaw, construída em 1985, facilita a função e
permite flexibilidade para expansões futuras. A estrutura também apoia a pele de vidro e
deixa área interna sem presença de elementos verticais, facilitando a movimentação de
pessoal e de matéria-prima.
A estrutura da pista de patinação no gelo em Oxford (Figuras 2.4 e 2.5), do mesmo
arquiteto, construída em 1985, apresenta estrutura principal bem singular, composta por
dois mastros, tirantes e viga mestra baixa o suficiente para estar embutida na cobertura.
106
Vigas transversais se apoiam na viga mestra e em montantes localizados ao longo dos
beirais do volume principal.
Figura 2.4. Pista de Patinação no Gelo em Oxford. Fig, 2.5. Pista de Patinação no Gelo em Oxford - Detalhe Estrutura
Fonte: GRIMSHAW ARCHITECTS, 2009 Fonte: GRIMSHAW ARCHITECTS, 2009
2.3.2.3 - Materialidade
A expressão da estrutura externa muitas vezes é representada por sua materialidade
e a técnica construtiva do material, pois cada material estrutural possui características
próprias.
Por exemplo, a estrutura em aço é mais esbelta do que as estruturas de concreto;
em contraposição, o concreto é mais plástico, pode ser curado praticamente em qualquer
formato e, ainda, suas texturas podem ser variadas. (CHARLESON, 2009, p. 135)
2.3.2.4 - Estrutura e Luz
Para Ching: (2005, p. 171)
O sol é a generosa fonte de luz natural para a iluminação de formas e
espaços na arquitetura (...) À medida que a energia luminosa do sol é
dispersada por nuvens, neblina e precipitação, ela transmite as cores
variáveis do céu e do clima às formas e superfícies que ilumina.
Considerando tal afirmação, os padrões variáveis de luz podem interferir na
percepção das formas edificadas e nos espaços interiores ao otimizar a percepção, ou até
mesmo distorcendo-a.
107
A cor e o brilho da luz podem criar atmosfera mais alegre, ou clima sombrio, se a luz
do dia for mais difusa. Estando mais sujeita à interferência da luz, a estrutura exposta pode
atuar como fonte de luz quando a luz passa ou incide sobre ela, ou como um elemento que
filtra ou determina a forma como a luz penetra no espaço.
Nas edificações que apresentam estrutura de perímetro, esta pode estar relacionada
com a luz de quatro diferentes maneiras: como fonte de iluminação, quando, por exemplo, a
luz pode penetrar no espaço através de uma treliça de cobertura; modificando a luz através
da reflexão e difusão; otimização da luz, através da redução de sombras projetadas por ela;
e afetando a percepção do observador com relação à estrutura. (CHARLESON, 2009, p.
161)
Algumas estruturas facilitam o ingresso de luz do dia nas edificações. Geralmente
são formas estruturais abertas como treliças. (Figuras 2.6 e 2.7) Estas estruturas atuam
como fonte principal de luz direta e não como fonte de luz modificada ou refletida.
Figura 2.6. Pista de Patinação Hamburgo - Alemanha. Figura 2.7. Treliça – Aeroporto de São Francisco - EUA.
Fonte: CHARLESON, 2009, p. 163 Fonte: CHARLESON, 2009, p. 163
Outras estruturas podem valorizar a captação da luz natural, através da redução da
silhueta ou da sombra projetada pelos elementos estruturais. O método mais usual para se
conseguir tais efeitos é a esbeltez dos elementos estruturais. (Figura 2.8) (CHARLESON,
2009, p. 167)
108
Figura 2.8. Palácio de Cristal da Feira de Comércio Leipzig. Fonte: CHARLESON, 2009, p. 168
As estruturas modificam a luz impedindo ou reduzindo seu ingresso, bem como a
filtrando e refletindo. (Figura 2.9) Neste caso, os arcos e as nervuras filtram a luz e
possibilitam proteção solar. (Idem, 2009, p. 174)
Figura 2.9. Centro de Sementes. Fonte: CHARLESON, 2009, p. 175
Diz-se que a luz modifica a estrutura quando a revela ou modifica a percepção do
observador sobre os elementos estruturais.
É fato que a estrutura aparente pode ser concebida e lida como um elemento
compositivo da forma, e pode dar caráter e significado à obra arquitetônica. Projetada como
parte integrante da forma, não pode ser percebida somente como um elemento funcional,
mas sim como transformadora de espaços, integrando-se à forma da edificação concebida.
2.3.3 – Forma que Define Espaço
2.3.3.1 – Propriedades da Forma
Além das categorias conceituais, as formas apresentam propriedades fundamentais
que governam a composição dos elementos, que são posição, orientação e inércia visual. A
posição é a situação de uma forma relativa a seu campo visual; a orientação é a direção de
109
uma forma relativa ao plano do solo, aos pontos cardeais, a outras formas ou ao
observador; a inércia visual é a estabilidade da forma e depende da geometria e da
orientação com relação ao plano do solo. (CHING, 2005, p. 35)
As condições do observador exercem forte efeito sobre as propriedades da forma.
Por exemplo, ângulos de visão variáveis apresentam diferentes formatos da mesma forma
observada, a distância do observador em relação ao elemento observado afeta o tamanho
aparente, as condições de iluminação afetam o formato e a estrutura de uma forma, e o
campo visual em que uma forma está inserida afeta a percepção do observador e sua
leitura. (Idem, 2005, p. 35)
2.3.3.2 – Elementos de Geometria Simples
Em um grande número de vezes, as composições arquitetônicas se assemelham a
elementos de geometria simples, estando entre os mais significativos as figuras primárias
(círculo, triângulo e quadrado). Quando se pensa no sentido de massa ou volume, não raro
as edificações se assemelham aos sólidos primários, como: cubos, cones, pirâmides, esfera
e cilindros. Com exceção da esfera, que tem forma centralizada e concentrada, estes
elementos são altamente estáveis quando repousam sobre sua base.
A arquitetura rica em produzir volumes de geometria simples foi a moderna, cuja
proposta era retirar dos edifícios todos os elementos tradicionais, telhados, portas, janelas e,
obviamente, os adornos das edificações. Em lugar dos elementos de cobertura, uma
simples laje, impermeável; em lugar de janelas e portas, vão de ventilação, iluminação ou
acesso. (CHING, 2005, p. 38)
2.3.3.3 – Elementos Verticais Retilíneos
Os elementos verticais da forma podem estabelecer limites visuais de um campo
espacial. Este aspecto é reforçado porque sua presença no campo visual é mais marcante
que a dos planos horizontais. Portanto, as formas verticais são mais eficazes para definir um
volume isolado de espaço e proporcionar melhor sentido de encerramento e privacidade
para os usuários. Um elemento vertical - uma coluna, um obelisco ou uma torre - estabelece
um ponto no plano de solo que pode se destacar dos demais elementos de seu entorno.
Quando um elemento vertical é posicionado em um volume, gera um campo espacial ao seu
redor e interage com a delimitação espacial do restante da forma.
110
Um elemento vertical conjugado a uma parede articula sua superfície. Se um pilar for
posicionado em um canto, acentua o encontro de dois planos. Livre dentro do espaço, um
elemento vertical define áreas. O elemento vertical retilíneo centrado no espaço define áreas
entre si e os planos de parede. Quando não está centralizado, cria áreas hierárquicas de
espaço, diferenciadas pelo tamanho, forma e localização. Uma série de colunas ao longo do
perímetro de um objeto fortalece visualmente sua percepção de volume, além de
demarcarem áreas dentro do campo espacial e estabelecer ritmo e escala, que auxiliam na
compreensão das dimensões espaciais. (CHING, 2005, p. 120-123)
2.3.3.4 - Organizações Espaciais
A maneira como os espaços de uma edificação são dispostos pode esclarecer sua
importância, seu papel funcional ou simbólico em sua composição. A decisão de qual será a
melhor organização espacial a ser utilizada depende da combinação de necessidades do
programa, funcionalidade e forma desejada pelo arquiteto.
Para escolher a melhor organização espacial de um projeto, o arquiteto deve
considerar, pelo menos: proximidades funcionais, exigências do programa, necessidades
dimensionais, hierarquia dos espaços, requisitos para o acesso, vistas desejadas,
iluminação, condições do terreno que possam limitar a forma e facilidade de expansão da
organização. As organizações espaciais são: centralizada, linear, radial, aglomerada e em
malha. (CHING, 2005, p. 188)
Organização centralizada (Figura 2.10) é caracterizada por possuir um espaço
central dominante e em seu entorno é agrupada uma série de espaços secundários. Em
geral, o espaço central é unificador da organização, tem forma regular e é grande o
suficiente para agrupar os elementos secundários em torno de seu perímetro. Os espaços
secundários podem ser equivalentes em hierarquia, função, forma e dimensão, resultando
em configuração global e simétrica. Porém os espaços secundários podem diferir em forma,
dimensão e função, expressando hierarquia diferenciada ou se adaptando a diferenças do
entorno.
111
Figura 2.10. Esboço de Igreja Ideal por Leonardo da Vinci. Fonte: CHING. 2005, p. 190
Organização linear (Figura 2.11) normalmente é caracterizada por uma série de
espaços repetitivos, semelhantes quanto a sua dimensão, forma e função, mas também
pode consistir em espaço linear único que organiza ao longo de seu comprimento uma série
de espaços diferenciados quanto a seu tamanho, dimensão e função. O ponto comum é
que, nos dois casos, os espaços distribuídos em toda a extensão estão voltados para o
exterior. A hierarquia dos espaços na organização linear pode ser enfatizada pela dimensão,
forma e sua localização na sequência (no final, deslocada ou em pontos principais).
(CHING, 2005, p. 198)
Figura 2.11. Organização Linear. Fonte: CHING, p. 198
Organizações radiais (Figura 2.12) têm como principal característica a combinação
de elementos das organizações centralizadas e lineares. Esta organização se desenvolve a
partir de um espaço central dominante, de onde uma série de organizações lineares se
estende de maneira radial.
112
Figura 2.12. Organização Centralizada. Fonte: CHING, 2005, p. 208
Sua forma central tem geralmente composição regular. Os braços que se deslocam a
partir do espaço central podem ser lineares, similares e regulares (Figura 2.13), bem como
podem diferir entre si. Para Ching (2005, p. 208), “uma planta radial é uma planta
extrovertida que se lança em direção a seu contexto”.
Figura 2.13. Diferentes composições de Organização Centralizada. Fonte: CHING, 2005, p. 208
As organizações aglomeradas são caracterizadas pela proximidade de seus
espaços. Geralmente estes são celulares, repetitivos, com funções semelhantes e
características visuais de forma e orientação comuns. (Figura 2.14)
Figura 2.14. Características de Espaços Aglomerados. Fonte: CHING, 2005, p. 214
113
Há casos em que a composição aglomerada apresenta espaços desiguais quanto à
forma, dimensão ou função, mas se relacionam pela proximidade. A organização
aglomerada pode ser ordenada a partir de um ponto de entrada ou ao longo de uma via de
circulação da edificação, em torno de um campo ou de um volume de espaços definidos. Na
composição aglomerada tanto pode ser usada a simetria à configuração axial, para
fortalecer e unificá-la, quanto pode-se exaltar a importância de um espaço ou grupo de
espaços. (Figura 2.15) (CHING, 2005, p. 214)
Figura 2.15. Configuração dos Espaços Aglomerados. Fonte: CHING, 2005, p. 214
A organização em malha caracteriza-se por formas e espaços que se relacionam
entre si, regulados por um padrão ou campo em malha tridimensional. Para Ching: (2005)
Uma malha é estabelecida em arquitetura mais frequentemente por um
sistema estrutural composto por colunas e vigas. Dentro do campo desta
malha os espaços podem ocorrer como eventos isolados, ou como
repetições do módulo da malha. (CHING, 2005, p.221)
Sendo a composição constituída por unidades repetitivas modulares, suas partes
podem eventualmente ser subtraídas, acrescentadas ou dispostas em camadas, e ainda
manter sua identidade como malha. Uma composição em malha pode sofrer modificações,
como por exemplo, pode ser transformada em irregular para uma ou mais direções, uma
porção da malha pode ser suprimida para definir um espaço ou acomodar a composição a
uma configuração do terreno, porções de malha podem ser deslocadas, para alterar a
continuidade visual e espacial do campo visual da composição. (Figura 2.16) (CHING, 2005,
p.214)
114

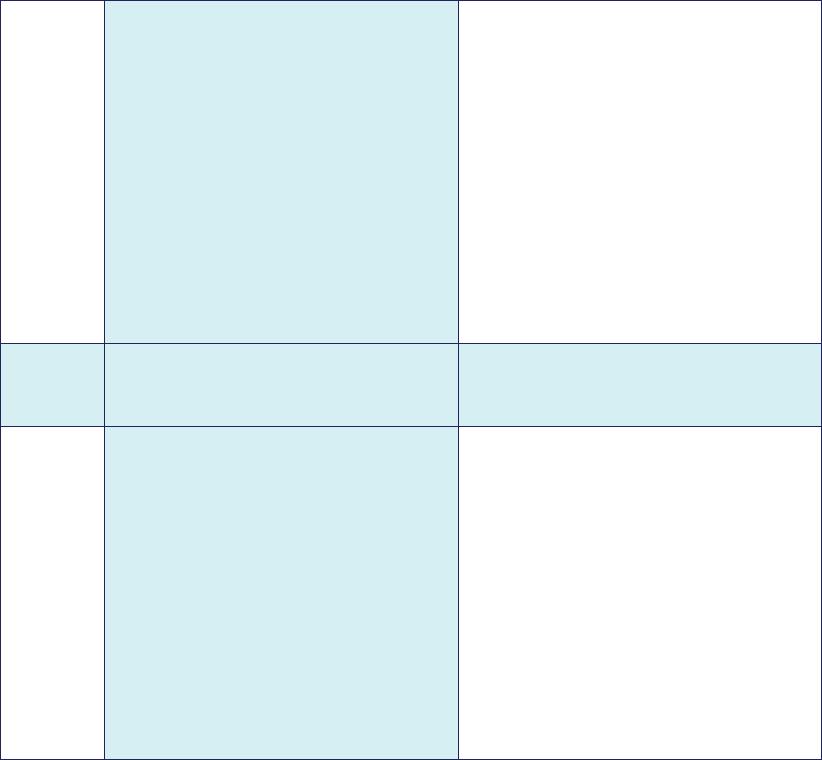

Figura 2.16. Composição em Malha. Fonte: CHING, 2005, p. 221.
As categorias conceituais e as propriedades da forma compõem uma ferramenta
fundamental para a leitura dos elementos compositivos que caracterizam o tipo. Além do
aspecto formal, os elementos serão agrupados segundo características de concepção –
aquelas inerentes à planta industrial do tipo –, e características técnicas – próprias do tipo.
As características históricas que levaram ao tipo contribuíram como ferramenta
complementar na identificação de seus elementos.
Para a identificação do tipo, diversas imagens fabris foram agrupadas segundo os
aspectos de similaridade dos materiais estruturais, fechamentos e forma. Assim, três
elementos básicos foram observados na arquitetura fabril: a função – aqui caracterizada
como ambiente industrial / sistema de produção ou espaço de produção, ou seja, local onde
são produzidos bens de consumo ou de produção; o material usado nos elementos
estruturais (aço); e o fechamento – fachadas constituídas por painéis (metálicos ou não).
Preliminarmente, identificou-se um “tipo básico” de edificação industrial que procura
eliminar ou diminuir os elementos estruturais internos, buscando o conceito de espaço de
eficiência máxima, pela inexistência ou pouca interferência de pilares no espaço interior,
usando o artifício de expor suas estruturas metálicas (exoesqueletos) e sistemas de
instalações, além de utilizar fechamentos painelizados pré-fabricados. A este “tipo básico”
outros elementos foram observados, e assim foi possível refinar a caracterização do tipo,
objeto desta tese. Desta forma, a seguir será feita a análise das edificações que apresentam
elementos característicos do tipo.
115
REFERÊNCIAS BIBLIOGRÁFICAS
ARGAN, G.C. Projeto e destino. São Paulo: Ática, 2004. p. 65-79. ISBN 85 08 07511 1.
ARNHEIM, R. A dinâmica da forma arquitetônica. Lisboa: Editorial Presença, 1988. 229
p.
BANHAM, R. Teoria e projeto na primeira era da máquina. São Paulo: Perspectiva, 2003.
515 p. ISBN 85-273-0357-4.
BAKER, G.H. Análisis de la Forma. Barcelona: Gustavo Gili, 1996. 319 p. ISBN 968-887-
352-7.
__________. Le Corbusier: uma análise da forma. São Paulo: Martins Fontes, 1998. 385
p. ISBN 85-336-0832-2.
CHARLESON, A.W. A estrutura aparente: um elemento de composição em arquitetura.
Porto Alegre: Bookman, 2009. 216 p. ISBN 978-85-7780-362-0.
CHING, F.D.K. Arquitetura: forma, espaço e ordem. São Paulo: Martins Fontes, 2005. 399
p. ISBN 85-336-0874-8.
__________
. Dicionário visual de arquitetura. São Paulo: Martins Fontes, 2006. 319 p.
ISBN 85-336-1001-7.
COLIN, S. Pós-Modernismo: repensando a arquitetura. Rio de Janeiro: Uapê, 2004. p. 120-
177. ISBN 85-85666-51-X.
COLQUHOUN, A. La arquitectura moderna: una historia desapasionada. Barcelona:
Gustavo Gili, 2005. 287 p. ISBN 84-252-1988-4.
DAVIES, C. High Tech Architecture. Londres: Thames and Hudson,1991. 157 p.
DI TRAPANO, P. Qualidade ambiental e concepção arquitetônica um estudo aplicado a
forma. 2008. 398 f. Tese de Doutorado - Faculdade de Arquitetura e Urbanismo, UFRJ. Rio
de Janeiro.
116
DONDIS, D.A. Sintaxe da linguagem visual. São Paulo: Martins Fontes, 2007. 236 p. ISBN
978-85-336-2382-8.
GOMES FILHO, J. Gestalt do objeto: sistema de leitura visual da forma. São Paulo:
Escrituras, 2004. 254 p. ISBN 85-7531-071-2.
__________
. Ergonomia do objeto: sistema técnico de leitura ergonômica. São Paulo:
Escrituras. 2003. 254 p. ISBN 85-7531-071-2.
JODIDIO, P. Calatrava. Madri: Taschen, 2007. 96 p. ISBN 978-3-8228-4875-3.
LAROUSSE. Grande Enciclopédia Larousse Cultural. São Paulo: Nova Cultural, 1998.
Edição Exclusiva para o assinante do jornal O Globo.
LASEAU, P. La expresión gráfica para arquitectos y diseñadores. México: Gustavo Gili,
1982. 211 p. ISBN 968-6085-57-2.
MONTANER, J.M. A modernidade superada. Barcelona: Gustavo Gili, 2001. p. 84-129.
ISBN 84-252-1895-0.
NESBITT, K. (org.) Uma nova agenda para a arquitetura: antologia teórica 1965-1995.
EUA: Princeton Architectural Press, 1995. p. 95-102, 267-289, 377-389, 252-263.
NOLLA, Q. Concepto gráfico de la Cubierta. Barcelona: Gustavo Gili, 1996. p. 9-19, 38-79,
171-177. ISBN 84-252-16-1624-9.
PHILIPS, A. The best in industrial architecture. Londres: Rotovision, 1992. 224 p. ISBN 2
– 88046-161-8.
POWELL, K. Richard Rogers: architecture of the future. Basel: Birkhäuser, 2006. p. 70-103.
ISBN-10: 3-7643-7049-1.
STRIKE, J. De la Construcción a los proyectos: la influencia de las nuevas técnicas en el
diseño arquitectónico, 1700-2000. Barcelona: Reverté, 2004. 229 p. ISBN 84-291-2101-3.
117
RASMUSSEN, S.E. Arquitetura vivenciada. São Paulo: Martins Fontes, 2002. 232 p. ISBN
8533609310.
ROSSI, A. A arquitetura da cidade. São Paulo: Martins Fontes, 2001. 309 p. ISBN 85-336-
1401-2.
TREIBER, D. Norman Foster. Paris: Hazan, 1994. 143 p. ISBN 2 85025 328 6.
REFERÊNCIAS BIBLIOGRÁFICAS EM MEIO DIGITAL
MAHFUZ, E.C. A produção da arquitetura vista como transformação de conhecimento. São
Paulo, set 2007. Disponível em: <fauufpaprojeto.blogspot.com/2007/09/nada-provm-do-
nada-de-edson-mahfuz.html> Acesso em: 20 set. 2008.
118
CAPÍTULO III - ANÁLISE GRÁFICA – IDENTIFICAÇÃO DOS ELEMENTOS DO TIPO
3.1 CONSIDERAÇÕES INICIAIS
O presente capítulo tem como objetivo identificar nas edificações selecionadas os
elementos do tipo. Como anteriormente foram apresentados os fundamentos para
caracterização e análise de tipologias, neste capítulo as edificações escolhidas serão
avaliadas, através de análise gráfica, pois dessa forma é possível identificar com maior
precisão e rapidez os elementos que se repetem nos exemplos selecionados.
É importante destacar que as edificações selecionadas são obras concebidas por
arquitetos que aderiram ao movimento high-tech, tiveram a mesma base educacional e
trabalharam em algum momento de sua carreira conjuntamente. Fato que pode ter
contribuído para a construção do tipo, tanto pela base educacional dos autores quanto pela
linha projetual adotada.
3.2 ANÁLISE GRÁFICA: IDENTIFICAÇÃO E LEITURA DOS ELEMENTOS DO TIPO
O presente trabalho de tese considera os espaços a serem avaliados como:
ambientes industriais / sistemas de produção ou espaços de produção. Os ambientes de
trabalho dos sistemas de produção englobam as empresas que fabricam, confeccionam,
elaboram e montam produtos de natureza diversificada. São ambientes industriais as
fábricas, as usinas, laboratórios, oficinas e assemelhados. Seus edifícios e instalações, bem
como maquinário, ferramental e insumos são diversificados e abrangem micro, médias e
grandes empresas. Sua força de trabalho também é variada, composta por trabalhadores
braçais, especializados, técnicos, tecnólogos, cientistas, entre outros. Todos estes espaços
são geridos por uma organização de trabalho que pode definir layout e pele das edificações
industriais. (GOMES FILHO, 2003, p. 214)
Segundo Broos (1989, p. 92) os ambientes industriais modernos passaram por
importantes modificações; assim, o projeto destes espaços pode ser agrupado em diferentes
fases: fase funcional, caracterizada por projetos de indústrias centradas basicamente na
produção, nas melhores maneiras de produzir alcançando lucratividade; fase funcional e
social, onde as empresas, além do enfoque na produtividade, procuravam oferecer alguma
condição de melhoria visando o bem-estar do operariado, como refeitórios e
estacionamentos; fase funcional, social e humana, que acrescentaram em seus projetos,
além das condições citadas nas duas fases anteriores, alguma condição de satisfação de
119
condição humana como jardins, espaços para descanso, creches etc; e, finalmente, fase
funcional, social, humana e cultural, onde as indústrias, além de incorporarem todos os
aspectos das fases anteriores, oferecem ao operariado: aperfeiçoamento; conhecimentos
sobre higiene, alimentação, comportamento, cidadania etc.; auxílio na construção de
residências para os funcionários; educação para os filhos; clubes que possibilitam lazer,
esportes etc. Estas organizações acreditam que cultura e arte são integrantes da vida diária
e necessárias para o desenvolvimento humano.
A seguir, cinco edificações industriais serão analisadas do ponto de vista formal e
técnico, para identificar os elementos de composição do tipo objeto da pesquisa. As
edificações selecionadas para a análise são: Renault – Centro de Distribuição, Montagem,
Treinamento, Escritórios e Showroom; Fleetguard – Fábrica de Filtros para a Indústria
Pesada; a INIMOS – Fábrica de microprocessadores; PASTCENTER – Laboratório
Comercial, centro de pesquisa e escritórios da empresa; e IGUS – Fábrica de Injeção de
Produtos Plásticos.
3.3 FÁBRICA DA RENAULT
3.3.1 Ficha
Tabela 3.1. Ficha RENAULT . Fonte: FOSTERANDPARTNERS, 2009.
PROJETO
Nome da
Edificação
Renault Centro de Produção e Distribuição
Cliente Renault UK Ltda.
Período de
Construção
1980 – 1983
Área
Construída
27.648 m
2
Área do
Terreno
64.749 m
2 (6,5 hectares aproximadamente). 288 m x 96 m.
Função da
Edificação
Centro de Distribuição, Montagem, Treinamento, Escritórios e Showroom.
EQUIPE
Arquiteto Norman Foster and Partners
Engenheiro Ove Arup and Partners
Estrutura Ove Arup and Partners
LOCALIZAÇÃO
Cidade /
País
Swindon, Wiltshire, Inglaterra.
Lat/Long/
Alt. Média
51n34, 1w47, 150 m
Clima
Temperado –
:LOWVKLUH0pGLDDQXDOGH&0tQLPDVPpGLDVHQWUHH&HPMDQHLUR0i[LPD
HPWRUQRGH&HPMXOKRHDJRVWR
Descrição
Nova edificação situada em área industrial, próxima a Swindon, Inglaterra.
120
ESTRUTURA
Fundação Em concreto
Elementos
Verticais Aço
Elementos
Horizontais Aço
ENVELOPE
Fechamento
Painéis sanduíche, formados por duas placas metálicas e preenchidos com espuma de
poliuretano.
Painéis de vidro de 2 m de altura, fixados com aranha em aço, e sistemas de painéis e
vidros vedados com juntas de neopreme.
Plano das fachadas recuado em relação à estrutura externa (exoesqueleto).
A presença de radiação solar imprime expressão diferenciada à edificação, devido à
sombra da estrutura que se projeta sobre as fachadas metálicas revestidas de cinza claro.
Obs.: Utilização de materiais não convencionais.
Cobertura Malha retangular definida pelo esquema estrutural. Cobertura em membrana de PVC
reforçada, e painéis de vidro no centro dos módulos. Os painéis de vidro possibilitam a
iluminação natural.
Aberturas
Laterais
Sem aberturas laterais.
INSTALAÇÕES
PREDIAIS
Expostos, mas para a parte interior da edificação.
Iluminação Natural e Artificial
Climatização Artificial
INTERIOR
Tipo de
Planta
Piso único com mezanino.
Divisão interna em painéis metálicos (escritório, centro de treinamento e refeitório).
Tipo de
circulação
Planta livre, circulação definida pelo processo.
3.3.2 O projeto
O Centro Renault (Figura 3.1), pelas características de sua estrutura, é considerado
altamente flexível e facilmente adaptável a mudança de layout. Sua estrutura marcante fez com
que a Renault utilizasse esta edificação por muitos anos como marca principal em suas
campanhas publicitárias. O que poderia ser um simples galpão opaco tornou-se uma edificação
marcante, por utilizar em sua composição estrutura e fechamentos não convencionais.
121

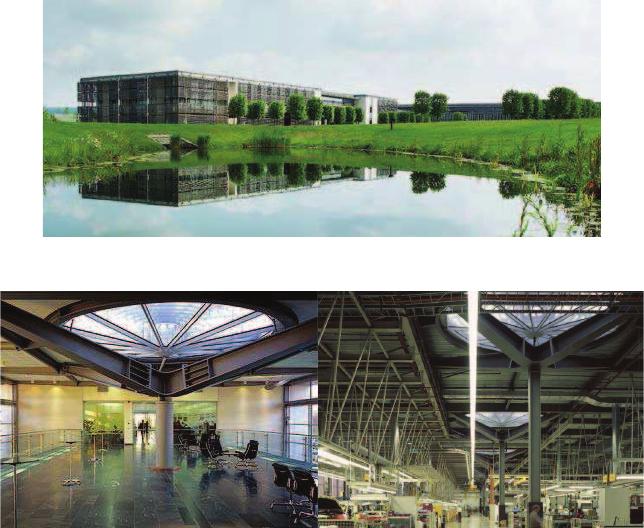

Figura 3.1. Centro Renault. Fonte: FOSTERANDPARTNERS, 2008.
O projeto foi solicitado pelos proprietários para ser uma edificação flexível e de custo
razoável. Diante de tais exigências o arquiteto optou por um projeto inovador; desta forma foi
idealizada uma estrutura tubular de aço para compor os pilares, e barras metálicas perfuradas
para compor as vigas, ancoradas por cabos de aço. Tal composição imprimiu a edificação silhueta
leve e única, complementada por paisagem campestre, que parece combinar perfeitamente com o
volume e as cores da edificação.
O sistema estrutural, peça-chave da edificação, usa a repetição como seu elemento mais
marcante. Toda a concepção da edificação é desenvolvida com base em malha estrutural. Cada
módulo estrutural (Figura 3.2) é composto por quatro mastros de 16 m de altura, dispostos de 24
em 24 metros; o pé-direito da edificação possui sua maior dimensão, com 7,5 m. A cobertura é
feita com uma membrana de PVC, específica para telhados. Os fechamentos, cobertura e
estrutura são pré-fabricados, apenas montados no sítio de implantação, o que possibilitou a
instalação de canteiro seco.
Cada módulo possui quatro águas; no centro do módulo há uma chapa vitrificada que
permite a entrada de luz natural. (Figura 3.3) A repetição da modulação não é por acaso; a
intenção é ser um facilitador para expansões futuras. A edificação é flexível e adaptável, acomoda
um depósito, espaço para confecção e revisão de peças menores, escola de treinamento,
restaurante e sala de exposição em espaço único. (FOSTERANDPARTNERS, 2009)
Figura 3.2. Centro Renault II. Figura 3.3. Iluminação Natural.
Fonte: ABTEILUNG FÜR HOCHBAU, 2008. Fonte: ABTEILUNG FÜR HOCHBAU, 2008.
122
3.3.3 Forças do Lugar e Resposta ao Terreno
Para Geoffrey: (1998, p. 4)
(...) A forma arquitetônica resulta em parte da resolução de um problema
particular, mas também das forças características de um contexto em que está
situada. Edifícios se relacionam com seu entorno da maneira mais positiva,
levando em conta fatores tais como uma vista, a posição do sol ou a proximidade
de uma via. Os fatores do lugar tais como uma colina ou um vale, um rio ou uma
estrada, podem ser considerados como forças e, como tal, atuam direta ou
indiretamente sobre a forma.
Assim, para percepção de como o entorno interage com a forma da edificação, considerou-
se analisar as forças do lugar.
As principais forças do lugar estavam na paisagem campestre. (Figura 3.4) Sem
edificações no entorno, não havia comparação de volumetria com outras obras. A resposta às
características do terreno foi a implantação de piso único e volumetria simples, que dá destaque à
estrutura.
Figura 3.4. Paisagem. Fonte: FOSTERANDPARTNERS, 2008.
Figura 3.5. Implantação. Fonte: FOSTERANDPARTNERS, 2009.
123
Na atualidade, o entorno está modificado (Figura 3.6), a paisagem perdeu sua
característica principal campestre, a principal força do lugar se descaracterizou. Há concorrência
de outras volumetrias industriais no entorno da planta.
Figura 3.6. Entorno. Fonte: GOOGLE MAPS RENAULT, 2009.
3.3.4 Esquema Gráfico da Disposição das Atividades no Espaço
O esquema gráfico a seguir representa a disposição das atividades no espaço fabril da
fábrica Renault.
Figura 3.7. Esquema Gráfico. Fonte: Abteilung Für Hochbau, 2008.
124
Figura 3.8. Planta Baixa. Fonte: FOSTERANDPARTNERS, 2009.
Figura 3.9. Corte AA. Fonte: FOSTERANDPARTNERS, 2009.
Figura 3.10. Corte BB. Fonte: FOSTERANDPARTNERS, 2009.
Figura 3.11. Vista Principal. Fonte: FOSTERANDPARTNERS, 2009.
Figura 3.12. Vista Lateral. Fonte: FOSTERANDPARTNERS, 2009.
125
Figura 3.13. Volumetria Renault. Fonte: FOSTERANDPARTNERS, 2009.
A fábrica da Renault na Inglaterra segue o padrão dos umbrella buildings (Figura
3.8), ou seja, abriga sobre a mesma cobertura todas as atividades fabris. De planta simples,
sugere eixo de circulação definido pelo layout. Sua composição é caracterizada por conceito
de ausência de hierarquização dos espaços, refeitório único, banheiros que podem ser
utilizados por gerência e funcionários da planta, corroborada pelo conceito “umbrella
buildings”. As divisórias da planta são apenas nas salas de treinamento, escritórios,
banheiros, cozinha e refeitórios. As três grandes áreas centrais abrigam o processo
produtivo, enquanto na periferia da edificação se localizam os serviços auxiliares como
almoxarifado, escritório, banheiros e refeitório. O estacionamento é subdividido em três
espaços. Na parte posterior da edificação fica situada a área de carga e descarga.
3.3.5 Estrutura Básica
Os elementos em aço formam a base da expressão estrutural, vigas e pilares
esbeltos marcam as suas fachadas, o que imprime movimento, leveza e transformam uma
edificação de geometria simples em arquitetura alegre e simbólica (Figura 3.1), pela cor do
revestimento dos elementos estruturais, visto que “o amarelo é a cor que se considera mais
próxima da luz e do calor” (DONDIS, 2007, p. 65), e por ser o amarelo a cor da marca
Renault, a edificação simboliza a própria Renault, bem como tipifica alta tecnologia,
modernidade e funcionalidade, muito por sua forma inovadora e arrojada.
126
Figura 3.14. Elementos Retilíneos Verticais. Fonte: FOSTERANDPARTNERS, 2008.
A estrutura básica apresenta, como destaque, perfis tensionados que delimitam o
campo espacial e atuam como marco. (Figura 3.15)
Figura 3.15. Estrutura Renault. Fonte: FOSTERANDPARTNERS, 2008.
3.3.6 Análise das Categorias Conceituais da Forma
3.3.6.1 Textura
Quase toda a edificação é revestida por chapa metálica na cor cinza claro (Figura
3.16), com exceção da fachada principal, cujo fechamento é em panos de vidro. (Figura
3.17) A textura da edificação se dá pelo contraste entre o fundo cinza claro e a estrutura
exposta da cor amarela. Em dias ensolarados, a expressão da edificação é modificada pela
sombra da estrutura sobre a fachada. (Figura 3.18)
127
Figura 3.16. Fachada Lateral. Fonte: FOSTERANDPARTNERS, 2008.
Figura 3.17. Fachada Principal. Figura 3.18. Projeção Estrutura sobre Fachada.
Fonte: JANBERG, 2009. Fonte: FOSTERANDPARTNERS, 2008.
3.3.6.2 Ritmo
Dois elementos imprimem ritmo à edificação: os elementos verticais que compõem o
fechamento e a estrutura. Como a fachada é composta por painéis cuja estrutura para seu
encaixe fica exposta (Figuras 3.19 e 3.20), além de criar relevo, cria ritmo por simetria e
repetitividade dos elementos. Os elementos estruturais são os objetos de maior expressão
na composição desta edificação, expressam ritmo à fachada por repetição de modulação
estrutural.
Figura 3.19. Fachada Principal Detalhe. Figura 3.20. Fachada Lateral Detalhe.
Fonte: HARTILL, 2009. Fonte: HARTILL, 2009.
3.3.6.3 Simplicidade
128
A composição da edificação é caracterizada por mastros de 16 m de altura que se
repetem simetricamente, cria-se uma relação de figura e fundo com a fachada cinza, que
fica recuada da linha dos elementos estruturais verticais. Desta forma, a edificação
apresenta baixo número de informações visuais, sendo elemento de fácil leitura, porém há
acento dos elementos estruturais por contraste de cor e forma, o que valoriza
hierarquicamente a estrutura exposta. A repetição dos elementos verticais imprime
movimento à fachada, que, apesar da simplicidade, não apresenta nenhum caráter de
monotonia.
3.3.6.4 Proporção
A proporção da planta destaca-se por dominância horizontal. (Figura 3.21) A
edificação apresenta pé-direito em sua maior dimensão de 7,5 m, largura de
aproximadamente 96 m e profundidade de 336 m, em sua maior dimensão. Apesar dos
elementos verticais possuírem 16 m de altura, esta volumetria apresenta unidade na
percepção da forma, devido à esbeltez dos pilares e a sua repetição. Os elementos que
compõem a forma apresentam ordem e unificação e são claramente percebidos como
partes integrantes do todo.
Figura 3.21. Renault Volumetria. Fonte: FOSTERANDPARTNERS, 2009.
3.2.6.5 Simetria
Devido à composição repetitiva, estrutura em malha, existe grande simetria na
composição de todas as fachadas da edificação. A simetria só é quebrada por presença de
escada e passarela externas na fachada de fundos. (Figuras 3.22 e 3.23) Mesmo havendo
diferença no revestimento da fachada principal (panos de vidro), esta é bem marcada pela
regularidade da junção dos panos de vidro. As fachadas laterais são completamente
simétricas.
VIS
ÃO
PRINCIPAL
VIS
ÃO
POSTERIOR
129
Figura 3.22. Escada. Figura 3.23. Escada II.
Fonte: PHILIPS, 1992, p. 62 Fonte: ABTEILUNG FÜR HOCHBAU, 2008.
3.3.6.6 Leveza
Não existe um elemento de maior peso na percepção da forma; tanto o acento
(estrutura modular amarela) quanto o fundo (fachada recuada cinza) proporcionam
percepção una da forma.
A leveza da edificação está expressa na materialidade dos elementos que compõem
seus fechamentos e sua estrutura. A espessura dos fechamentos e a esbeltez dos pilares
atirantados às vigas dão caráter de leveza à edificação. A cor do plano de fundo é o cinza
claro, ou a transparência do vidro. Em dias nublados, a composição quase se confunde
com a paisagem. (Figura 3.16) A cor da figura (acento), dá caráter de festividade e alegria à
edificação e exprime, desta forma, a mensagem de leveza da edificação.
3.3.6.7 Estrutura Aparente
A estrutura da edificação é uma estrutura periférica, um exoesqueleto. A estrutura
exposta permite maior flexibilidade funcional à planta. A estrutura de periferia localiza-se
sobre a fachada, enquanto os outros elementos estruturais (vigas e pilares internos) vencem
grandes vãos e interferem pouco na planta, atribuindo-lhe flexibilidade. Os elementos
estruturais da edificação (Figuras 3.24 e 3.25), além da esbeltez e leveza, são de grande
beleza plástica, o que dá expressão diferenciada à edificação; para Phillips (1992, p. 63),
expressão de alta qualidade de design, que simboliza também a alta qualidade de seu
produto fabril: o automóvel Renault.
130
Figura 3.24. Elementos Estruturais. Fonte: PHILIPS, 1992, p. 67
Figura 3.25. Elementos Estruturais II. Fonte: PHILIPS, 1992, p. 66
3.3.7 Propriedades da Forma
3.3.7.1 Elementos de Geometria Simples
A planta baixa da edificação é um retângulo com supressão de módulos na vista
principal. A percepção da volumetria básica da planta é de um elemento de geometria
simples, que imprime à edificação forma altamente estável. O que quebra a “pureza” da
forma são os elementos estruturais em amarelo. Curioso perceber que esta planta traz em
sua concepção um elemento tão presente no estilo moderno, os volumes de geometria
simples, porém utiliza os elementos estruturais quase ornamentos, tão criticados por LOOS.
Obviamente a estrutura aparente carreia um conceito funcional, mas a
intencionalidade da funcionalidade pode ser questionada, visto que a manutenção das
estruturas expostas se torna cara devido à exposição a intempéries. Outra reflexão sobre
ornamento é a própria expressão da edificação retirando-se os pilares. (Figura 3.26) Sem os
pilares que a emolduram, a composição da edificação seria um cubo cinza pouco
expressivo. Desta forma, a estrutura aparente não seria tão somente funcional, mas também
a expressão máxima da edificação.
Figura 3.26. Renault Expressão da Edificação. Fonte: FOSTERANDPARTNERS, 2008
131
3.3.7.2 Elementos Verticais Retilíneos
Os pilares são os elementos que mais se destacam na percepção da edificação; sua
repetição cria um campo visual delimitado neste espaço, visto que a edificação se localiza
em uma paisagem campestre, sem construções próximas. Porém a composição apresenta
uma resposta ao lugar bastante singular: sua dominância, composição de cores e seus
elementos de destaque não destoam da paisagem, uma vez que esta era uma das
intenções do autor.
3.3.7.3 Organizações Espaciais
A organização espacial do projeto é em malha (Figura 3.27), e seu principal motivo
foi o sistema estrutural. A estrutura em malha permitiu maior rapidez construtiva, maior
facilidade de expansão fabril e maior flexibilidade do projeto. Na fase construtiva, a planta foi
montada módulo a módulo, e, na necessidade de expansão, novos módulos lhe podem ser
acrescidos sem gerar necessidade de parada de produção.
Figura 3.27. Composição em Malha. FOSTERANDPARTNERS, 2008.
Esta planta possui 42 módulos, distribuídos em uma malha de quatorze módulos de
comprimento por quatro de largura. Na fachada principal, há supressão da malha para
“quebrar” a regularidade da planta (volumetria simples) e acentuar a recepção e o espaço de
exposição; este acento também é dado pela diferença de revestimento da fachada
(vitrificado). Embora em planta baixa se perceba nitidamente a endentação, na percepção
das vistas e da volumetria, a sensação de cubo é devido à unidade da forma que a repetição
estrutural cria. (Figuras 3.1, 3.18 e 3.21)
132
3.4 FÁBRICA FLEETGUARD
3.4.1 Ficha
Tabela 3.2. Ficha FLEETGUARD. Fonte: RSHP, 2009.
PROJETO
Nome da
Edificação
Fleetguard Fabricação e Centro de Distribuição
Cliente Fleetguard Divisão Internacional
Fleetguard International Division of Cummins Engine Co / Ville de Quimper
Período de
Construção
1979 - 1981 – Planejamento e construção
Área
Construída
8.750 m
2
Área do
Terreno
48.750 m
2
Função da
Edificação
Fábrica de Filtros para a Indústria Pesada (grandes sistemas de filtragem e silenciadores
para aplicações industriais, filtros automotivos)
EQUIPE
Arquiteto Richard Rogers Partnership
Engenheiro Ove Arup and Partners
Estrutura Ove Arup and Partners
LOCALIZAÇÃO
Cidade /
País
Quimper, Brittany, France
Lat/Long/Alt.
Média
48n0, 4w06, 150 m
Clima Temperado
Descrição
Área industrial situada em Quimper, cidade localizada a oeste da França.
ESTRUTURA
Fundação Em concreto
Elementos
Verticais
Aço
Elementos
Horizontais
Aço
ENVELOPE
Fechamento Painéis, formados por duas placas metálicas encaixadas em suporte metálico e painéis
vitrificados.
Painéis conectados à estrutura (articulados seguindo modulação da malha estrutural)
Cobertura Painéis metálicos
Aberturas
Laterais
Sem aberturas, porém em pontos estratégicos existem placas vitrificadas que possibilitam
a entrada de luz natural.
INSTALAÇÕES
PREDIAIS
Expostos, mas para a parte interior da edificação.
Iluminação Natural e Artificial
Climatização Artificial
INTERIOR
Tipo de
Planta
Piso único com mezanino
Divisão dos escritórios em painéis vitrificada
Tipo de
circulação
Planta livre com circulação definida pelo processo
133
3.4.2 O Projeto
Figura 3.28. Fleetguard Visão Geral. Fonte: RSHP, 2008.
Para Poweel (2006, p. 70), com o projeto para a Fleetguard (Figura 4.28), Richard Rogers
concebeu uma edificação visualmente atrativa, funcional e moderna, e reafirmava o pensamento
de que o projeto industrial podia produzir edificações esteticamente belas.
A nova planta deveria abrigar a linha de produção, a área administrativa e estocar
produtos. Sua função principal seria atuar como centro de distribuição para toda a Europa. Como
a empresa é especializada em fabricar filtros para a indústria, sua nova planta deveria produzir
filtros para gasolina, óleo e ar.
A nova planta inicialmente seria projetada com 8.750 m
2
, mas havia previsão para
expansão de até 40 mil m
2
nos próximos 15 anos. Desta forma, a edificação deveria ser o mais
flexível e adaptável possível, para se adequar facilmente às novas necessidades de mercado e às
novas tecnologias. Outra solicitação de projeto era utilizar iluminação natural quando possível e a
planta utilizar o conceito de planta livre.
A localização escolhida para a nova sede foi uma zona industrial próxima à cidade de
Quimper, França e adjacente à maior estrada da área, o que facilitaria seu caráter como centro de
distribuição.
Com a intenção de causar pouco impacto ao entorno, foi criada uma estrutura externa
tensionada com pilares tubulares e cabos de aço suspensos. A estrutura externa não somente
liberou o interior da edificação como possibilitou, por ser bastante esbelta e de fácil montagem,
economia na construção. Este tipo de edificação com estrutura em aço, e fachada em painéis,
fabricada fora do terreno, possibilita a instalação de canteiro seco e sensível diminuição do
período de construção. Internamente, as divisórias dos escritórios localizados no mezanino são de
vidro (Figura 4.29), o que física e visualmente desobstrui a divisão entre administração e
produção.
134
Tal medida projetual se deu para tornar o espaço o mais igualitário possível. Duas
estratégias foram utilizadas para captar a luz natural: na cobertura, foram introduzidas
regularmente chapas vitrificadas; nas fachadas em locais estratégicos, de maior uso e maior
solicitação de acuracidade, foram introduzidos painéis vitrificados. (Figura 3.30)
Figura 3.29. Interior Fleetguard. Figura 3.30. Pele Fleetguard.
Fonte: RSHP, 2008 Fonte: BLANC, A,; McEVOY, M.; PLANK, R., 2009
Para Powell (2006, p. 70), o layout fabril, da Fleetguard, segue o mesmo estilo democrático
da Reliance Controls, projetada vinte anos antes. Este autor cita: “A Fleetguard foi um grande
modelo para outros arquitetos e foi a base para outra grande obra, a fábrica INMUS.”
3.4.3 Forças do Lugar e Resposta ao Terreno
As principais forças do lugar estavam na paisagem campestre. (Figura 3.28) Sem
edificações no entorno, na data da construção, não havia comparação de volumetria com outras
obras. A resposta às características do terreno (Figura 3.31) foi o nivelamento de toda área de
implantação da edificação. Na parte posterior, onde fica localizado o mezanino, uma passarela, dá
acesso ao estacionamento, localizado em talude mais acima. (Figura 3.32)
Figura 3.31. Implantação Fleetguard. Fonte: NICHOLS, 2008
135
Legenda
1- Estacionamento de Fundos
2- Mezanino
Figura 3.32. Detalhe Passarela. Fonte : RSHP, section through the building, 2008.
Na atualidade o entorno está modificado. (Figura 3.33) Vinte e oito anos depois da
construção da fleetguard, a paisagem campestre foi invadida por outras edificações industriais,
perdeu sua característica principal de espaço campestre; assim, a principal força do lugar se
descaracterizou. Atualmente, há concorrência de outras volumetrias industriais no entorno da
planta.
Figura 3.33. Entorno Fleetguard. Fonte: GOOGLE MAPS FLEETGUARD, 2009.
3.4.4 Esquema Gráfico da Disposição das Atividades no Espaço
A seguir, esquema gráfico (Figura 3.34) dos setores fabris, o que possibilita identificar as
áreas de diferentes atividades que a fábrica abriga.
136
Figura 3.34. Esquema Gráfico Fleetguard. Fonte: RSHP, 2008
Figura 3.35. Planta Baixa Fleetguard. Fonte: RSHP, 2008.
137
Figura 3.36. Corte AA Fleetguard. Fonte: RSHP, 2008.
Figura 3.37. Corte BB Fleetguard. Fonte: RSHP, 2008.
Figura 3.38. Vista Principal Fleetguard. Fonte: RSHP, 2008.
Figura 3.39. Vista Lateral Fleetguard. Fonte: RSHP, 2008.
Figura 3.40. Volumetria Fleetguard. Fonte: RSHP, 2008.
138
A planta da fábrica Fleetguard (Figura 3.35) abriga sob o mesmo teto todas as suas
atividades, seguindo a linguagem projetual dos “umbrella buildings”. De planta simples, sua
estrutura modular é o elemento principal da sua concepção. A estrutura exposta é pintada
de vermelho, cor da empresa, além desta simbologia apropriando a edificação à empresa, o
vermelho, para Fernandes (2008, p. 80), pode ser associado a energia, calor, paixão. O que
dá expressão de vivacidade à obra. O conceptor procurou projetar um espaço não
hierárquico; para tal, criou refeitório único, divisórias internas vitrificadas, que quebram o
conceito de “espaço reservado”. As entradas da edificação são várias, e criam a simbologia
de liberdade de escolha de acesso para chegar ao seu local de trabalho, além de
funcionalmente diminuir as distâncias percorridas entre estacionamento e acesso.
3.4.5 Estrutura Básica
Segundo o autor, a estrutura básica é constituída de elementos de fácil fabricação e
conexão. Caso haja necessidade de expansão futura, as conexões estruturais podem ser
feitas sem afetar a estrutura e fechamentos já existentes, o que evitaria paradas no uso da
edificação. Devido à interação de arquiteto e engenheiro na concepção da estrutura, esta
pesa 17% (47 kg/m
2
) menos que uma estrutura convencional, o que reduziu sensivelmente o
custo final da edificação.
A malha estrutural (Figura 3.41) possui 25 módulos, de lado aproximado de 18,70,
perfazendo um total de 350 m
2
, cada módulo.
Figura 3.41. Malha Estrutural. Fonte: RSHP, 2008.
A base da expressão estrutural é a estrutura tensionada em aço, que se repete
regularmente. (Figura 3.42) A composição dos módulos atirantados imprimem movimento e
leveza à fachada da edificação.
139
Figura 3.42. Estrutura Detalhe. Fonte: YIP; WAI; HANG; LUN; YUE; LAI, 2007.
Legendas
1 . Elementos estruturais de base: pilares e vigas.
2 . Sistemas de treliça, que intensificam estabilidade lateral.
3 . Sistema de cabos atirantados.
4 . Cobertura e fechamentos.
5 . Composição Final.
3.4.6 Análise das Categorias Conceituais da Forma
3.4.6.1 Textura
A textura da pele é claramente definida pelo contraste entre a cor dos fechamentos
(cinza claro) e a cor da estrutura metálica (vermelho). Outro elemento que modifica a textura
e expressão da edificação é a sombra da estrutura sobre a fachada recuada, que dá noção
de profundidade e percepção de figura e fundo. (Figura 3.43)
140
Figura 3.43. Estrutura Externa. Fonte: RSHP, 2008.
As fachadas painelizadas compõem outro elemento textural (Figura 3.44), pois tanto
a própria composição nervurada dos painéis (Figura 3.45) quanto as juntas verticais das
fachadas definem a expressão da pele e reforçam a percepção do plano.
Figura 3.44. Detalhe Fachada. Fonte: INAFR, 1984
Figura 3.45. Detalhe Fechamento. Fonte: RSHP, 2008.
141
3.4.6.2 Ritmo
Por ser a composição da edificação extremamente simples, a estrutura é o elemento
de maior acento na expressão desta edificação; imprime ritmo por repetição, tanto da forma
quanto da cor. Para Fernandes (2008, p. 134), “o ritmo de uma composição se dá através
das repetições de cores entre sequências diversas”. Outro elemento compositivo que, além
de textura, imprime ritmo são as juntas das fachadas em painéis, por serem repetidas em
espaços regulares.
3.4.6.3 Simplicidade
A composição da edificação é caracterizada por estrutura exposta atirantada que se
repete regularmente, e cria-se relação de figura e fundo com a fachada cinza, que fica
recuada da linha dos elementos estruturais. (Figura 3.46) Assim, a edificação apresenta
basicamente duas informações visuais, um “cubo” cinza, e elementos estruturais coloridos,
sendo elemento de fácil leitura, porém há acento dos recursos estruturais por contraste de
cor e forma, valorizando hierarquicamente a estrutura exposta. A repetição dos elementos
verticais imprime movimento à pele da edificação, que, apesar da simplicidade, não
apresenta nenhum caráter de monotonia.
Figura 3.46. Estrutura Exposta Fleetguard.
Fonte: RSHP. Exterior, 2008.
3.4.6.4 Proporção
A proporção da planta destaca-se por dominância horizontal. (Figura 3.47.) A
edificação apresenta pé-direito duplo em planta de piso único. A planta baixa possui 74 m
de largura por 130 m de comprimento, o que caracteriza a horizontalidade da edificação.
A proporção da planta é harmoniosa. Apesar do destaque da estrutura na
composição das fachadas, os dois elementos se equilibram em dimensão. Há acento nos
142
elementos estruturais, pela forma, repetitividade e cor, porém os elementos são combinados
com sentido de ordem e unificação.
Figura 3.47. Volumetria - Dominância. Fonte: RSHP, 2008.
3.4.6.5 Simetria
Devido à composição repetitiva, na estrutura em malha existe grande simetria em
todas as fachadas da edificação. A simetria dos fechamentos só é quebrada por presença
de algumas aberturas na fachada norte (Figura 3.48), onde estão localizados os escritórios.
Mesmo havendo diferença no revestimento desta fachada, a simetria não é quebrada
totalmente, pois as aberturas são feitas por supressão dos painéis metalizados, substituídos
por painéis transparentes. As juntas do fechamento se repetem em espaços iguais; o que
eventualmente muda é o tipo de material na composição da pele.
Figura 3.48. Escritório Mezanino. Fonte: INAFR, 1984.
3.4.6.6 Leveza
Não existe um elemento de maior peso na percepção da forma; tanto o acento
(estrutura modular vermelha) quanto o fundo (fachada cinza) propiciam percepção
143
equilibrada da forma. É fato que a estrutura é o acento da composição por contraste, porém,
sua repetição ao longo da fachada cria simetria, não havendo elemento de maior peso. A
leveza da edificação está expressa na materialidade dos elementos que compõem
fechamentos e estrutura da edificação. A espessura dos fechamentos e a esbeltez dos
pilares tubulares atirantados dão caráter de leveza à edificação. A cor e forma dos
elementos estruturais dão caráter à expressão da edificação industrial.
3.4.6.7 Estrutura Aparente
A estrutura de periferia, um exoesqueleto, localiza-se sobre a fachada, enquanto os
outros elementos estruturais (vigas e cabos de aço) vencem grandes vãos e não interferem
na flexibilidade da planta. Os elementos estruturais (Figuras 3.49 e 3.50) da edificação, além
da esbeltez e leveza, pelo detalhe, compõem elemento único, o que dá expressão
diferenciada àedificação.
Figura 3.49. Estrutura I. Fonte: RSHP, 2008
Figura 3.50. Estrutura II. Fonte: NICHOLS, 2008
3.4.7 Propriedades da Forma
3.4.7.1 Elementos de Geometria Simples
A composição da planta se assemelha a um elemento de geometria simples, ou seja,
um retângulo (Figura 3.35), com supressão de três partes iguais. Ao se pensar no sentido de
massa, esta edificação se assemelha a um sólido primário. Tal forma imprime à edificação
composição estável. O elemento que quebra a “pureza” e dá vivacidade à forma é a
composição estrutural. (Figura 3.51)
144
Figura 3.51. Fleetguard Visão Geral II. Fonte: ARCHIGUIDE, 2007.
3.4.7.2 Elementos Verticais Retilíneos
Os elementos verticais são expressos através dos pilares e da junção dos painéis
que compõem o fechamento. Estes imprimem ritmo e regularidade à composição da
edificação. Essa composição não só caracteriza a fachada como delimita o campo visual. A
concepção da edificação a caracterizou não somente como mais um galpão fabril, mas sim
uma edificação moderna que responde de forma única as solicitações de desmontabilidade,
flexibilidade e rapidez construtiva. A composição apresenta uma resposta ao lugar bastante
singular, porém, quando comparada à paisagem campestre, não é um elemento que se
destaque do entorno, muito devido a sua escala, horizontal, pela combinação das suas
cores que não saturam: elementos verticais vermelhos sobre fundo cinza.
3.4.7.3 Organizações Espaciais
A organização espacial do projeto é em malha, o principal motivo para esta
organização foi o sistema estrutural. A estrutura em malha permitiu maior rapidez
construtiva, maior flexibilidade da planta e maior facilidade de expansão futura. Na fase
construtiva, a planta foi montada módulo a módulo e os fechamentos foram conectados
posteriormente a uma malha metálica; assim, novos módulos podem ser facilmente
adicionados à planta sem que haja necessidade de paradas no processo.
Esta planta possui 25 módulos. Na fachada oeste há supressão de três módulos
como resposta ao terreno. Embora em planta baixa se perceba nitidamente a endentação,
na percepção das vistas e da volumetria esta é pouco percebida.
145
3.5 FÁBRICA INMOS
3.5.1 Ficha
Tabela 3.3. Ficha INMOS. Fonte: RSHP, 2009.
PROJETO
Nome da
Edificação
INMOS Fábrica de Microprocessadores
Cliente INMOS Ltd.
Período de
Construção
1982 - 1987– planejamento e construção –
Área
Construída
8.900 m
2
Largura 86,4 m e profundidade de 106 m
Área do
Terreno
Função da
Edificação
Fábrica de microprocessadores
EQUIPE
Arquiteto Richard Rogers Partnership
Engenheiro YRM Engineers
Estrutura Anthony Hunt Associates
LOCALIZAÇÃO
Cidade /
País
Newport, Gwent, South Wales
Lat./Long.
Alt. Média
51n35, 3w0, 150 m
Clima Temperado Oceânico
Descrição
Área industrial situada em Newport. Construída para ser uma fábrica modelo da INMUS com
adaptabilidade para construção em qualquer local.
ESTRUTURA
Fundação Em concreto
Elementos
Verticais
Aço
Elementos
Horizontais
Aço
ENVELOPE
Fechamento Painéis, formados por placas metálicas e acrílicos, encaixadas em suporte metálico. Painéis
conectados a estrutura (articulados seguindo modulação da malha estrutural)
Cobertura Painéis metálicos, com isolamento térmico
Aberturas
Laterais
Sem aberturas, porém em pontos estratégicos existem placas transparentes que possibilitam a
entrada de luz natural, na parte onde estão localizados os escritórios.
INSTALAÇÕES
PREDIAIS
Expostos principalmente sobre corredor central (água quente, água fria, água refrigerada, ar
comprimido).
Iluminação Natural e Artificial
Climatização Artificial
INTERIOR
Tipo de
Planta
Piso único. Divisões internas em divisórias de metal.
Tipo de
circulação
Circulação Central Linear
146
3.5.2 O Projeto
Figura 3.52. Fachada Parte Posterior. Fonte: RSHP INMOS, 2008.
A INMOS (Figura 3.52) foi projetada pelo autor para ser uma fábrica modelo, capaz
de ser construída em uma grande variedade de locais pelo mundo. A linha mestra de sua
concepção era cumprir com várias solicitações técnicas inerentes ao processo. Pelo caráter
do processo que abriga – fabricação de microchips eletrônicos – as condições ambientais do
espaço interior precisavam ser bem controladas, o ar no espaço de produção precisava ser
totalmente limpo, pois o processo é muito sensível à poeira. Porém, além do espaço
produtivo, os gestores solicitaram uma fábrica que abrigasse o setor administrativo e
serviços auxiliares para a força de trabalho. Assim, a edificação foi concebida com a
linguagem projetual das edificações denominadas “umbrella buildings”, porque abriga sob
cobertura única diferentes funções.
Os gestores da empresa solicitaram ao arquiteto uma planta de construção rápida,
altamente flexível, que possibilitasse fácil expansão, sem parada na produção. A planta
deveria iniciar sua operação em no máximo um ano, entre projeto e construção. A
necessidade de construção rápida influenciou consideravelmente a decisão da materialidade
estrutural, estrutura em aço, pré-fabricada.
O resultado foi uma edificação distinta pelo aspecto exterior, por oferecer espaço
diferenciado ao usuário e por impactar da menor maneira possível o entorno. A linha mestra
do projeto consistiu em dividir a planta em duas grandes áreas: uma “limpa” e outra “suja”. A
primeira é destinada a fabricação de microchips (Figura 3.53); já na outra área, localizam-se
os escritórios e serviços.
147
Figura 3.53. Interior.
Fonte: RSHP INMOS , 2009.
Em uma planta de piso único, as áreas “limpa” e “suja” são separadas por um
corredor interno (Figura 3.54) que mede 7,20 m de largura por 106 m de comprimento. Ao
longo do corredor foram distribuídos telefones públicos, máquinas de café e lanche (Figura
3.55), pequenos jardins internos e salas de espera para os escritórios.
Figura 3.54. Corredor Interno. Figura 3.55. Espaço Café.
Fonte: RSHP INMOS, 2009. Fonte: RSHP INMOS, 2009.
No corredor, na parte interna e externa (Figuras 3.54 e 3.56), passam os dutos e
ficam localizados alguns maquinários, como os que fazem o condicionamento do ar. A
edificação possui uma estrutura modular externa em aço que, juntamente com a exposição
dos dutos, caracteriza a expressão da edificação. Os fechamentos em painéis são montados
em estrutura de aço, o que agiliza a construção da edificação e caracteriza canteiro seco,
pois a construção é fabricada fora do terreno e apenas montada no sítio de implantação. Os
fechamentos em painéis metálicos são na cor azul; nas fachadas da área “limpa” e nas
fachadas da área “suja”, foi composto um grid de painéis azuis e de acrílico, em um arranjo
que imprime vivacidade e ritmo à fachada.
148
Figura 3.56. Detalhe Dutos. Fonte: PHILIPS, 1992, p. 98
3.5.3 Forças do Lugar e Resposta ao Terreno
As principais forças do lugar estão na paisagem campestre (Figura 3.52), marcada
pela presença de um bosque que se estende da parte frontal até a parte posterior do
terreno. Sem edificações no entorno, as cores e a escala da edificação não impactaram
negativamente o entorno. A edificação volta sua fachada principal para o bosque localizado
próximo à autoestrada.
Na atualidade o entorno está modificado (Figura 3.57), porém a paisagem ainda
preserva parte de sua característica campestre, graças ao bosque que foi mantido. Há
concorrência de outras volumetrias industriais no entorno da planta.
Figura 3.57. Entorno INMOS. Fonte: GOOGLE MAPS INMOS, 2009.
149
A edificação apresenta uma resposta ao lugar bastante singular, principalmente
quando é observada em dias de céu claro, pois os tons azuis de seu envoltório se integram
à paisagem, como se os fechamentos fossem sua extensão.
3.5.4 Esquema Gráfico da Disposição das Atividades no Espaço
O esquema gráfico a seguir caracteriza a setorização da planta fabril.
Figura 3.58. Esquema Gráfico - INMOS. Fonte: RSHP, 2009.
Figura 3.59. Situação. Fonte: PHILIPS, p. 97
1 – Fase 1
2 – Fase 2
A – Garagem
B – Acesso Veículos
C – Área de Produção
D – Circulação Central
E – Administração
F – Bosque Existente
150
Figura 3.60. Planta Baixa - INMOS . Fonte: RSHP, 2009.
Figura 3.61. Corte AA - INMOS . Fonte: RSHP, 2009.
Figura 3.62. Corte BB - INMOS . Fonte: RSHP, 2009.
151
Figura 3.63. Vista Principal - INMOS. Fonte: O Autor, Referência RSHP, 2009.
Figura 3.64. Vista Lateral - INMOS. Fonte: RSHP, 2009.
Figura 3.65. Volumetria - INMOS. Fonte: RSHP, 2009.
O projeto foi planejado para ser construído em duas fases (Figura 3.59), porém
somente a primeira fase seguiu os padrões estruturais e de fechamento sugeridos pelo
planejamento inicial, idealizado pelo arquiteto Richard Rogers. Situada em paisagem
campestre, sua escala e composição procuram impactar minimamente o entorno.
A edificação abriga sob o mesmo teto as atividades de produção, administração e
serviços auxiliares, seguindo a linguagem projetual dos “umbrella buildings”. Sua planta é
simples, mas apresenta eixo de circulação bem definido, devido às necessidades do
processo que necessita de área com condições ambientais bem controladas para a
produção. As áreas internas, além do eixo de circulação, não apresentam divisórias fixas, o
que dá caráter de extrema flexibilidade à planta. O eixo central possui iluminação zenital e a
divisória na área suja é vitrificada (Figura 3.66), o que permite melhor aproveitamento da luz
natural.
152
Figura 3.66. Iluminação e Divisória Fixa.
Fonte: PHILIPS, 1992, p.102.
3.5.5 Estrutura Básica
As propriedades inerentes ao aço formam a base da expressão estrutural, vigas e
pilares atirantados, marcam a volumetria da edificação. A estrutura é marcada por uma
composição central de pilares em aço (Figura 3.67), contraventados e atirantados a vigas
externas localizadas sobre a cobertura e apoiadas na lateral da edificação a vigas de altura
menor. (Figura 3.68) A estrutura é composta por uma malha (Figura 3.69) contendo 36
pilares, onze vigas e quatorze treliças, formando um retângulo de 86 m de largura por 106 m
de comprimento.
Figura 3.67. Detalhe Pilar Central. Figura 3.68. Detalhe Viga e Pilar Periférico.
Fonte: PHILIPS, 1992, p. 101. Fonte: PHILIPS, 1992 p. 103.
A supressão de um dos segmentos da malha estrutural permite a instalação de um jardim
entre o restaurante e os escritórios.
153
Figura 3.69. Malha Estrutural. Fonte: ABTEILUNG FÜR HOCHBAU- INMUS, 2008.
3.5.6 Análise das Categorias Conceituais da Forma
3.5.6.1 Textura
A textura da superfície é caracterizada pela painelização da fachada, pela
composição do exoesqueleto estrutural e pela tubulação e maquinário - localizados sobre o
eixo central. (Figura 3.52) Não há contraste acentuado entre a cor do revestimento e a cor
da estrutura exposta, pois ambas são azuis, apenas o tom da estrutura é mais escuro que o
dos fechamentos. Detalhe marcante na textura da fachada é a composição de painéis no
fechamento da área “suja”. Painéis opacos azuis são intercalados a painéis translúcidos,
formando uma fachada de textura singular. A diferença entre a textura das fachadas marca
sensivelmente a função de cada espaço: a área limpa possui fachada toda opaca em azul; a
área suja possui painéis translúcidos.
3.5.6.2 Ritmo
Os elementos de maior acento na composição do ritmo desta edificação são a
painelização das fachadas e a repetição dos elementos estruturais. Na volumetria da
edificação, os pilares centrais, atirantados às vigas, e os laterais dão ritmo à composição
pela simetria e repetição. Na fachada da área limpa, o ritmo é marcado pela junção dos
painéis. Na fachada da área suja, o ritmo é enriquecido pelo movimento aleatório da
composição entre painéis opacos e translúcidos.
154
3.5.6.3 Simplicidade
A composição da edificação é caracterizada por estrutura exposta atirantada que se
repete regularmente, a relação de figura e fundo não é enriquecida, pois tanto estrutura
quanto fachadas apresentam quase unidade de cor. Mesmo a composição dos painéis
translúcidos da área “suja” não compõem relação figura e fundo marcada. A edificação
apresenta duas informações visuais, fachada painelizada ora opaca, ora composta por
painéis mistos (opacos e translúcidos) e uma estrutura exposta atirantada, o que caracteriza
elemento de fácil leitura visual. Porém há acento de dois elementos pela forma: um é a
estrutura que se destaca na composição da edificação; o outro é a fachada de painelização
mista, valorizando hierarquicamente a estrutura exposta e o revestimento. Mesmo havendo
hierarquia, não é percebido peso, pois a escala não é contrastante nem a cor dos elementos
se destaca sobre a composição como um todo. Apesar da repetição dos elementos verticais
e da cor, a possível monotonia é quebrada pela composição aleatória dos painéis da área
“suja”.
3.5.6.4 Proporção
A proporção da planta destaca-se por dominância horizontal. (Figura 3.70) A
edificação é uma planta de piso único e dimensão de 86,40 m de largura por 106 m de
comprimento, o que caracteriza a horizontalidade da edificação.
A proporção da planta é harmoniosa, apesar dos pilares centrais possuírem quase o
triplo da altura do pé-direito, porém sua esbeltez, sua repetição e cor dos elementos
proporciona formulações visuais com elementos combinados em sentido de ordem e
unificação.
Figura 3.70. Volumetria INMOS. Fonte: RSHP, 2009.
3.5.6.5 Simetria
155
Devido à composição repetitiva da estrutura em malha e à marcação de um eixo
central, existe grande simetria estrutural na volumetria da edificação. (Figura 3.52) Porém a
simetria dos fechamentos é quebrada pela composição dos painéis. Assim, a forma da
edificação é caracterizada por conjuntos de simetria, das fachadas da área limpa e a
simetria das fachadas da área “suja”. Os elementos estruturais e dimensionais das fachadas
laterais são idênticos, porém os fechamentos são diferenciados. O fechamento da área
“limpa” é opaco e o da área “suja” é misto. As fachadas principal e de fundos são similares,
não havendo hierarquia entre as duas.
3.5.6.6 Leveza
Não existe um elemento de maior peso na percepção da forma, mas sim um acento
na composição da forma (pela textura). É fato que a estrutura e a composição aleatória dos
painéis são o acento da composição, porém a percepção da volumetria é equilibrada. A
leveza da edificação está expressa na materialidade dos elementos que compõem
fechamentos e estrutura da edificação, nas cores do revestimento, o azul, que para
Fernandes (2008, p. 81) representa calma, podendo ser usado em ambientes que requerem
concentração. A espessura dos fechamentos e a esbeltez dos pilares tubulares atirantados
dão caráter de leveza à edificação.
3.5.6.7 Estrutura Aparente
A estrutura de periferia, nesta edificação, foi usada de duas formas. Os pilares
centrais são expostos acima da edificação e são periféricos às áreas de produção e
administração. As vigas e os pilares laterais são totalmente expostos. A estrutura
imprime expressão e caráter à edificação, localiza-se no eixo central (Figura 3.67) sobre as
fachadas laterais e cobertura (Figura 3.68), assim não interfere na flexibilidade da planta.
Devido à esbeltez dos elementos estruturais, a penetração da iluminação natural no eixo
central da edificação é facilitada. (Figura 3.66)
3.5.7 Propriedades da Forma
3.5.7.1 Elementos de Geometria Simples
A composição da planta assemelha-se a um elemento de geometria simples, ou seja,
um retângulo (Figura 3.60), que imprime à edificação forma altamente estável. Ao se pensar
156
no volume se assemelha a um sólido primário (cubo). O que dá caráter diferenciado à
volumetria e “quebra a pureza” da forma são os elementos estruturais expostos e a
composição mista da fachada painelizada. A composição estrutural se destaca, pois
transforma uma construção que seria um simples galpão em edificação representativa de
modernidade, muito pela materialidade e forma arrojada de seus elementos estruturais.
3.5.7.2 Elementos Verticais Retilíneos
Os pilares são elementos que se destacam na percepção da edificação. Na
percepção da forma, sua repetição cria um campo visual e delimita o espaço, bem como a
junção dos painéis que compõem os fechamentos. (Figura 3.71)
Figura 3.71. Elementos Verticais INMOS. Fonte: RSHP, 2009.
3.5.7.3 Organizações Espaciais
A organização espacial do projeto é em malha (Figura 3.69); o que permitiu maior
rapidez construtiva, maior facilidade de expansão fabril e maior flexibilidade do projeto. Na
fase construtiva, a estrutura foi totalmente montada e posteriormente os fechamentos foram
conectados nos suportes metálicos. Caso haja necessidade de expansão, novos módulos
podem ser acrescidos à planta sem que haja interrupção do processo produtivo.
157
3.6 PATSCENTRE
3.6.1 Ficha
Tabela 3.4. Ficha PATSCENTRE. Fonte: RSHP, 2009
PROJETO
Nome da
Edificação
PA Centro de Tecnologia
Cliente
PA Consulting Services Inc
Período de
Construção
1982-1985
– planejamento e construção
Área
Construída
4.000 m
2
Área do
Terreno
19 acres. m
2
Função da
Edificação
Laboratório Comercial, centro de pesquisa e escritórios da empresa
EQUIPE
Arquiteto Richard Rogers Partnership
Engenheiro
Ove Arup & Partners
Syska and Hennessy Inc
Estrutura
Ove Arup & Partners
Robert Silman Associates
LOCALIZAÇÃO
Cidade /
País
Princeton, Nova Jersey, EUA
Lat/Long/
Alt. Média
40n21, 74w40, 150 m
Clima Frio
Descrição
Área industrial situada em Princeton, Nova Jersey, EUA
ESTRUTURA
Fundação Em concreto
Elementos
Verticais
Aço
Elementos
Horizontais
Aço
ENVELOPE
Fechamento Painéis, formados por placas translúcidas, encaixadas em suporte metálico. Painéis conectados
à estrutura (articulados seguindo modulação da malha estrutural)
Cobertura Painéis metálicos e domos transparentes, no corredor
Aberturas
Laterais
Janelas em fita, fixa
INSTALAÇÕES
PREDIAIS
Expostos interior e exteriormente
Iluminação Natural e Artificial
A qualidade da iluminação natural do espaço interior é atribuída ao painel (revestimento)
translúcido (SHP HOME PAGE)
Climatização Artificial
INTERIOR
Tipo de
Planta
Piso único. Divisões internas em divisórias compostas por painéis metálicos
Tipo de
circulação
Circulação central
158
3.6.2 O Projeto
Figura 3.72. PATSCENTRE Visão Geral. Fonte: RSHP PATSCENTRE, 2008.
Os gestores do PA Technology Center solicitaram ao autor um projeto que
exprimisse o compromisso do laboratório, com alta tecnologia, pesquisa de ponta e que
fosse visível para o visitante a uma distância considerável. Outras exigências incluíram a
flexibilidade máxima da planta para possibilitar uma futura expansão, alto nível da liberdade
de circulação, ou seja, circulação ampla, flexibilidade nas áreas de escritórios, laboratórios e
serviços, tornando possíveis quaisquer rearranjos de layout.
O projeto resultou em uma solução estrutural diferente da fábrica INMOS (RRP),
apesar de semelhanças visuais entre os dois edifícios. O PAST Centre possui escala menor
(Figura 3.72), número menor de serviços e área de produção que a INMOS. O vão da
edificação é de 26 m. O conceito básico do edifício é distribuir-se ao longo de um eixo
central “espinha dorsal” onde, no entorno, localizam-se área de produção, setor de projetos,
laboratórios fechados e de pesquisa, escritórios, salas de reunião, banheiros, cafeteria /
local de refeições e biblioteca. Porém, o eixo estrutural não possui alvenaria, é marcado
apenas pela localização dos pilares centrais. A entrada de iluminação natural é através da
pele e do eixo central. Os fechamentos são em painel metálico, mas possuem uma faixa
vitrificada horizontal que se assemelha a janelas em fita. (Figura 3.73) A cobertura do eixo
central é feita em domos (Figuras 3.74 e 3.75) que permitem a entrada de iluminação
natural.
159
Figura 3.73. Exterior PATSCENTRE. Fonte: GSAPPonline, 2008.

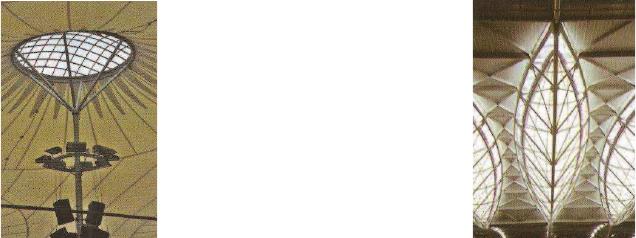

Figura 3.74. Domos. Fonte: GSAPPonline, 2008. Figura 3.75. Domos II. Fonte: GSAPPonline, 2008.
A edificação, por ser totalmente pré-fabricada, possibilitou tempo efetivo de
construção rápido e canteiro seco. A volumetria da edificação, pelo acento da composição
estrutural é arrojada, mas elegante em função de sua escala.
3.6.3 Forças do Lugar e Resposta ao Terreno
As principais forças do lugar estão na paisagem campestre (Figura 3.72), marcada
por grandes extensões de áreas verdes, sem edificações próximas; as cores e a escala da
edificação não impactaram negativamente o entorno.
Na atualidade, o entorno ainda apresenta grande quantidade de área verde (Figura
3.76), o que preserva sua característica campestre. Poucas são as edificações próximas,
não havendo concorrência significativa de outras volumetrias industriais no entorno da
planta.
160
Figura 3.76. Entorno PATSCENTRE. Fonte: GOOGLE MAPS PATSCENTER, 2009.
3.6.4 Esquema Gráfico da Disposição das Atividades no Espaço
O esquema gráfico a seguir delimita as áreas de produção e atividades do PAT
Figura 3.77. Esquema Gráfico PATSCENTRE. Fonte: RSHP, 2008
161
Figura 3.78. PASTCENTRE Planta Baixa. Fonte: GSAPPonline, 2008.
Figura 3.79. PASTCENTRE Corte AA. Fonte: GSAPPonline, 2008.
Figura 3.80. PASTCENTRE Vista Principal. Fonte: GSAPPonline, 2008.
Figura 3.81. PASTCENTRE Corte BB. Fonte: GSAPPonline, 2008.
Figura 3.82. PASTCENTRE Vista Lateral. Fonte: GSAPPonline, 2008.
162
Figura 3.83. PASTCENTRE Volumetria. Fonte: GSAPPonline, 2008.
O centro de tecnologia PA (Figura 3.78) em Princeton, nos EUA, segue a linha
projetual dos “umbrela buildings”, ou seja, abriga sob a mesma cobertura todas as
atividades da organização. De planta simples, apresenta um eixo de circulação definido
pelos pilares e layout do processo. Sua composição é caracterizada por conceito de
ausência de hierarquização dos espaços, ou seja, foi projetado espaço de refeição único,
banheiros que podem ser utilizados por todos e entrada única para funcionários.
A planta apresenta piso único, suas divisórias internas não são fixas. O processo
produtivo se desenvolve em duas grandes áreas, os escritórios e o setor de projetos se
localizam na parte central e os laboratórios são locados na periferia, ao lado direito da
entrada de pessoal. Os banheiros ficam próximos à cafeteria e a área de produção. A planta
está localizada em uma área industrial, próximo a duas rodovias, o que facilita transporte de
produtos e acesso de pessoal.
3.6.5 Estrutura Básica
A base da expressão estrutural é a estrutura tensionada em aço, que se repete
regularmente. A composição dos módulos atirantados dá expressão à volumetria da
edificação. A estrutura básica é constituída de elementos de fácil conexão, porém o cuidado
com detalhes é a base desta estrutura em aço. Por ser uma estrutura montada módulo a
modulo, caso seja necessário uma expansão futura, as conexões estruturais podem ser
feitas, sem haver necessidade de paradas no uso da edificação.
A edificação possui estrutura tubular central (pilares), de onde saem cabos de aço
que são conectados às vigas expostas na cobertura. Na parte exterior de cada lado da
edificação, colunas de aço compõem o complexo estrutural da planta.
163
Figura 3.84. PASTCENTRE Estrutura e Corte Transversal. Fonte: RSHP PATSCENTRE, 2008.
A malha estrutural é composta por dezoito pilares centrais, e dezoito pilares
periféricos (nove de cada lado). Os pilares periféricos externos são fixados a uma placa de
concreto construída nas laterais da edificação. Os pilares centrais são conectados a uma
estrutura circular dois a dois (Figura 3.84), formando uma estrutura em “A”. À estrutura
circular são conectados cabos de aço, e estes, às vigas externas. Esta composição se
repete nove vezes e forma a malha estrutural da edificação.
O pé-direito da fábrica possui 9,14 m; os mastros centrais se elevam a 13,71 m
acima da cobertura. A edificação apresenta 54,86 m de largura por 73,15 m de
profundidade.
164
3.6.6 Análise das Categorias Conceituais da Forma
3.6.6.1 Textura
Os fechamentos da edificação são feitos em painéis pré-fabricados, na cor branca;
20% do fechamento é em placas de vidro, para permitir a entrada de luz natural. Os painéis
do fechamento, em fibra de vidro, são conectados a uma estrutura metálica. A textura da
edificação se dá pelo contraste entre o fundo branco e a estrutura exposta da cor vermelha,
bem como pela junção vertical e horizontal dos painéis. (Figura 3.85) A repetição dos
elementos que compõem a pele complementa, juntamente com a repetição da estrutura
exposta, a textura da edificação.
Figura 3.85. Fachadas. Fonte: GSAPPonline, 2008.
3.6.6.2 Ritmo
O que imprime ritmo à edificação é a composição dos elementos verticais expressos
pela junta dos materiais. Também imprime ritmo à volumetria do edifício o exoesqueleto
(pilares e cabos atirantados que se repetem simetricamente). Os elementos estruturais, são
os objetos de maior expressão na composição desta construção.
3.6.6.3 Simplicidade
A composição da edificação é caracterizada por percepção de elementos de
geometria simples: círculo, reta, cubo, retângulo e triângulo. O edifício apresenta como
característica principal os elementos estruturais, pilares em forma de “A”, conectados a
165
vigas externas através de cabos de aço atirantados a vigas, cuja modulação se repete nove
vezes. A edificação apresenta baixo número de informações visuais, sendo elemento de alta
pregnância, porém há acento dos elementos estruturais por contraste de cor e forma,
valorizando hierarquicamente a estrutura exposta. A repetição dos elementos verticais
imprime movimento à fachada, que, apesar da simplicidade, não apresenta nenhum caráter
de monotonia.
3.6.6.4 Proporção
A proporção da planta destaca-se por dominância horizontal. (Figura 3.85) A
edificação de piso único apresenta dimensão retangular em planta. A cobertura é reta,
elementos verticais se elevam 13,71 m acima da cobertura, o que dá destaque à
composição central. Apesar do acento sobre eixo central da edificação (elementos
estruturais e dutos expostos), a composição é de percepção equilibrada, pela simetria, pela
composição das formas de geometria simples, pela materialidade da estrutura e seu
detalhamento que possibilitaram elementos esbeltos. Assim não há desarmonia na
percepção da forma e seus elementos são combinados com um sentido de ordem e
unidade.
3.6.6.5 Simetria
Devido à composição repetitiva da estrutura em malha e à repetição dos elementos
que compõem o fechamento, existe grande simetria em todas as fachadas da edificação. A
simetria é bem marcada pela regularidade da junção dos revestimentos, dos painéis
vitrificados que se assemelham a janelas em fita e pela repetição dos elementos estruturais.
Composições simétricas denotam equilíbrio (GOMES FILHO, 2004, p. 59) nesta edificação,
a simetria é enfatizada em todas as fachadas; dessa forma, torna a composição mais
facilmente percebida, o que caracteriza alto grau de pregnância da forma. A simetria, por ter
como uma de suas principais características formulações visuais semelhantes, contribui
para a composição de uma forma equilibrada.
3.6.6.6 Leveza
Não existe um elemento de maior peso na percepção da forma; tanto o acento
(estrutura) quanto os elementos verticais (junção dos painéis) que o contrabalançam
propiciam percepção equilibrada do edifício. A leveza da edificação está expressa na
materialidade dos elementos que compõem fechamentos, estrutura da edificação, e na cor
166
do seu revestimento. A espessura dos fechamentos e a esbeltez dos pilares atirantados às
vigas dão caráter de leveza à edificação.
3.6.6.7 Estrutura Aparente
O exoesqueleto, nesta edificação, foi usado de diferentes formas: pilares centrais
expostos acima da edificação também aparentes na parte interior, que definem eixo de
circulação, e pilares periféricos expostos nas fachadas laterais, bem como vigas externas.
(Figuras 3.86 e 3.87) O maior caráter da estrutura é ser um exoesqueleto, que possibilita
maior flexibilidade funcional da planta. Os detalhes desta estrutura determinaram forma
estrutural harmoniosa, as conexões circulares onde se atirantam os cabos de aço dão
acabamento diferenciado e beleza à estrutura. A esbeltez dos elementos estruturais permite
entrada de luz natural, através dos domos localizados no eixo central da edificação. (Figuras
3.74 e 3.75)
Figura 3.86. Detalhe Pilar Central PA. Figura 3.87. Detalhe Pilar Central PA II.
Fonte: GSAPPonline, 2008. Fonte: PHILIPS, 1992, p. 115.
3.6.7 Propriedades da Forma
3.6.7.1 Elementos de Geometria Simples
A composição arquitetônica se assemelha a um elemento de geometria simples
(retângulo). A volumetria básica da planta se assemelha a um sólido primário, ou seja, um
cubo (Figuras 3.78 e 3.85), com supressão de duas partes retangulares. Os outros
elementos da composição volumétrica são também de geometria simples. A edificação é
167
construída ao rés do chão, possui piso único e dominância horizontal. Tal forma imprime à
edificação composição estável.
3.6.7.2 Elementos Verticais Retilíneos
Os elementos verticais são expressos através dos pilares e da junção dos painéis, o
que imprime ritmo e regularidade à composição da edificação. Os elementos verticais dão
textura à superfície e reforçam a percepção do plano das fachadas. Além da função
estrutural, os pilares de periferia delimitam um campo espacial.
3.6.7.3 Organizações Espaciais
A organização espacial do projeto é em malha. O principal motivo para esta
organização foi o sistema estrutural. A estrutura em malha permitiu maior rapidez
construtiva, maior facilidade de expansão fabril e maior flexibilidade do layout fabril. Na fase
construtiva, a planta foi montada módulo a módulo, toda a malha estrutural foi montada,
posteriormente os fechamentos foram encaixados. Assim, o projeto foi totalmente pré-
fabricado e gerou canteiro seco.
A planta estrutural possui dezesseis módulos (Figura 3.88), na planta baixa há
supressão de dois módulos, na área de recepção. Embora em planta baixa se perceba
nitidamente a supressão, na percepção das vistas e da volumetria a sensação de cubo é
nítida, porque na cobertura não há endentação.
Figura 3.88. Módulo Estrutural. Fonte: RSHP, 2008.
168
3.7 FÁBRICA IGUS
3.7.1 – Ficha
Tabela 3.6. Ficha IGUS. Fonte: GRIMSHAW-ARCHITECTS, 2009
PROJETO
Nome da
Edificação
Fábrica IGUS
Cliente IGUS GmbH
Período de
Construção
2000 – planejamento e construção
Área
Construída
18.850 m
2
Área do
Terreno
40,000 m
2
Função da
Edificação
Fábrica de Injeção de Produtos Plásticos, a edificação abriga a produção, escritórios,
administração e vendas.
EQUIPE
Arquiteto Nicholas Grimshaw
Engenheiro Whitby Bird
Estrutura Whitby Bird
LOCALIZAÇÃO
Cidade /
País
Colônia, Alemanha
Lat/Long/
Alt. Média
50n56, 6e59, 300 m
Clima Temperado
Descrição
Área industrial situada nos arredores da cidade de Colônia, Alemanha
ESTRU
TURA
Fundação Em concreto
Elementos
Verticais
Aço
Elementos
Horizontais
Aço
ENVELOPE
Fechamento Painéis, formados por placas metálicas, encaixadas em suporte metálico. Painéis conectados à
estrutura (articulados seguindo modulação da malha estrutural).
Cobertura Painéis metálicos. Domos vitrificados, confeccionados em PVC reforçado, que permitem a
entrada de luz natural.
Aberturas
Laterais
Painéis vitrificados fixos, localizados ao longo das fachadas
INSTALAÇÕES
PREDIAIS
Expostos interiormente
Iluminação Natural e Artificial
Climatização Artificial
INTERIOR
Tipo de
Planta
Piso único / Planta livre, sem circulação marcada.
Passarelas periféricas que permitem ao visitante acompanhar o processo.
“Módulos” – salas de escritórios e banheiros – que podem ser deslocados.
Tipo de
circulação
Livre – definida pelo processo.
169
3.7.2 O Projeto
Figura 3.89. Visão Geral IGUS. Fonte: IGUS, 2008.
A empresa IGUS (Figura 4.89) tem como processo principal a injeção de produtos
plásticos. Quando houve a necessidade de construir uma nova planta, os gestores
solicitaram ao arquiteto uma edificação que fosse moderna, inovadora, que demonstrasse
os princípios do design da própria empresa, ou seja, modernidade e pureza de formas. A
planta também deveria expressar os princípios de espaço não hierárquico.
O complexo fabril da IGUS compõe-se de espaço para depósito, um setor de
produção, escritórios e espaço de descanso e serviços. O partido da edificação tem como
ponto principal a flexibilidade da planta para facilitar possíveis expansões futuras. A
natureza do processo da empresa necessita de espaços que possibilitem mudanças rápidas
de layout.
Como a empresa possui vários clientes, precisava ter espaço adaptável para
diferentes necessidades de produção. Portanto, flexibilidade e adaptabilidade deveriam ser
as palavras-chave desta edificação. Pela natureza dos produtos da empresa, a planta
precisava ser flexível o suficiente para se adequar a qualquer necessidade de layout. O
atual diretor da organização, Frank Blase, declara:
O que é diferente na fábrica IGUS é seu projeto altamente flexível. Os
funcionários se deslocam em um espaço amplo, livre de obstáculos, desta
forma, as máquinas e a mobília modular podem ser reajustadas
rapidamente. Outra característica que imprime flexibilidade e adaptabilidade
à planta são os dutos expostos das instalações, que permitem fácil acesso
tanto para modificações quanto para manutenção. Devido a estes aspectos
e a sua estrutura modular, com a interrupção mínima do fluxo de produção,
a planta pode expandir-se, encolher-se, ou trasladar departamentos inteiros
(...) A IGUS, que produz mais de 28.000 produtos, necessita de uma planta
com grande flexibilidade e adaptabilidade para atender a imprevisibilidade
das necessidades dos seus clientes. Para tal é imprescindível uma
edificação que de fato possa ser reprojetada com facilidade (...) Nos últimos
cinco anos, a IGUS sofreu aproximadamente 50 modificações significantes
na configuração da fábrica. Por exemplo, um dos nossos departamentos
170
está na sua quarta posição em dois anos, porque os seus produtos
provaram ser tão populares que a divisão precisou de pessoal adicional e
mais espaço (...) A fábrica tem só uma cafeteria, um jogo de salas de
descanso, e uma entrada. O estacionamento não tem nenhum espaço
reservado para a gerência. A IGUS tem o objetivo de ser uma empresa
única e a edificação ajuda-nos tremendamente nesta realização. Ele cria um
sistema holístico de como devemos nos comportar. (BLAZE, 2007)
O resultado foi uma edificação planejada em quarto blocos, cuja construção foi feita
em sete fases. (Figura 3.90) Primeiro um bloco é montado; a seguir, metade do outro. Cada
bloco contém um pilar de aço (tipo mastro), em espaço central aberto, de onde cabos de aço
se projetam e se fixam a vigas e à cobertura da edificação. Assim, a área de produção é um
amplo espaço, desimpedido de interferências. A estrutura em mastro permite vãos livres de
até 33 m de largura.
Figura 3.90. Fases da Construção IGUS. Fonte: GREENBERG, 2009.
A única interferência dentro do espaço, além do maquinário, são espaços removíveis
e passarelas construídas para os visitantes observarem o processo. (Figuras 3.91 e 3.92)
Os espaços removíveis são módulos que podem abrigar os banheiros, escritórios e espaços
de descanso. Estes espaços são sempre distribuídos na periferia da edificação, no encontro
dos fechamentos, para facilitar as instalações necessárias como, água, esgoto e drenagem.
Esta medida libera o layout fabril de possuir em seu interior tubulações fixas. Alguns destes
espaços são construídos como anexos, e ficam do lado de fora da composição fabril,
sustentados por pilares de aço e ligados à planta principal através de passarelas.
171
Figura 3.91. Interior Passarela. Figura 3.92. Interior Passarela / Processo.
Fonte: GREENBERG, 2009. Fonte: GREENBERG,2009.
O tempo de construção dos espaços removíveis é de no máximo duas semanas.
Cada módulo possui suportes que sustentam sua estrutura. Como eles se localizam na
parte superior da edificação, como se fosse no mezanino, cada um possui uma escada.
Toda a parte interna é bastante flexível; os elementos podem ser todos alterados. Assim, a
maior expressão destes espaços removíveis é a adaptabilidade.
Os fechamentos são constituídos de painéis metálicos fixos em estrutura metálica
padronizada. Em alguns locais, as chapas metálicas são suprimidas e substituídas por
chapas vitrificadas (Figura 3.93) para possibilitar a entrada de luz natural. Além dos espaços
vitrificados na composição das fachadas na cobertura, domos (Figura 3.94) foram
posicionados de forma que sua abertura seja para o norte, o que proporciona outra fonte de
iluminação natural.
Figura 3.93. Fechamento. Figura 3.94. Domos.
Fonte: GREENBERG, 2009. Fonte: GREENBERG, 2009.
172
Em cada espaço central onde os mastros estão fixados há um jardim interno, que
possibilita a entrada de luz natural no espaço fabril e diminui a sensação de
enclausuramento. A ventilação mecânica foi minimizada, pois a infiltração do ar através dos
fechamentos com o auxílio dos jardins e suas aberturas favorece a renovação do ar.
A edificação foi projetada para exprimir alta tecnologia. Sua composição foi feita para
relembrar a estética da máquina. A estrutura aparente que se projeta aproximadamente 30
m acima da cobertura torna visível a empresa da autoestrada, marca o espaço e apresenta
ao observador tanto a edificação como a empresa.
Todos os aspectos da construção foram amplamente detalhados e estudados de
forma a proporcionar facilidade na construção da fábrica. Os componentes estruturais e de
fechamentos são estandardizados e foram facilmente montados. O edifício é uma solução
econômica e eficiente para as exigências do cliente, mas, ao mesmo tempo, se tornou um
marco para a empresa. Possivelmente por essa razão a organização o chama “de sua
catedral”.
3.7.3 Forças do Lugar e Resposta ao Terreno
A principal força do lugar está em ser localizada em área industrial (Figura 3.95),
próximo à autoestrada, o que facilita acesso e logística de seus produtos. Há presença de
outras edificações industriais no entorno que concorrem com sua volumetria. Como o
terreno é plano, a resposta do projeto foi uma planta de piso único, sem desníveis, com
volumetria de marcada horizontalidade.
Figura 3.95. Entorno IGUS. Fonte: GOOGLE MAPS IGUS, 2009.
173
3.7.4 Esquema Gráfico da Disposição das Atividades no Espaço
Figura 3.96. Esquema Gráfico - IGUS. Fonte: GRIMSHAW-ARCHITECTS, 2009.
Figura 3.97. Situação IGUS. Fonte: GREENBERG, 2009.
174
Figura 3.98. IGUS Planta Baixa. Fonte: GRIMSHAW-ARCHITECTS, 2009.
Figura 3.99. IGUS Corte AA. Fonte: GRIMSHAW-ARCHITECTS, 2009.
Figura 3.100. IGUS Vista. Fonte: GRIMSHAW-ARCHITECTS, 2009.
175
Figura 3.101. IGUS Volumetria. Fonte: GRIMSHAW-ARCHITECTS, 2009.
A IGUS foi projetada para ser um espaço não hierárquico, ou seja, segue a linha
projetual dos “umbrela buildings”, portanto, abriga na mesma planta todas as atividades da
organização. De planta simples, possui quatro espaços jardins, onde houve supressão da
malha e foram construídos os quatro pilares da planta. Os banheiros e escritórios são
localizados na periferia da edificação; dessa forma, há pouca interferência no chão de
fábrica.
A planta apresenta piso único e não possui divisórias internas. O autor desenvolveu
espaços removíveis onde podem ser instalados banheiros ou escritórios. Estes espaços
podem ser montados em qualquer periferia da planta, interna ou externamente; o que
possibilita à fábrica constantemente mudar sua configuração espacial, dependendo das
necessidades do processo. O espaço para lanches fica localizado próximo a um dos
banheiros. Os espaços de serviços e escritórios foram concebidos para nunca ser fixos, pois
sua montagem e desmontagem leva aproximadamente duas semanas, bem como seus
dutos de serviços são em tubos flexíveis, o que facilita as instalações de água e esgoto. A
IGUS é um espaço mutante, ou seja, carreia consigo o conceito de espaço inacabado.
3.7.5 Estrutura Básica
A base da expressão estrutural é a estrutura tensionada em aço, que se projeta
acima da cobertura da edificação. (Figura 3.102) A concepção estrutural se baseia nos
quatro “mastros” de aço (Figura 3.103) e seus tirantes, que suportam vigas. A edificação foi
projetada contendo quatro blocos estruturais. Cada bloco possui um mastro de aço, de
176
onde cabos se estendem suportando as vigas, criando grandes vãos sem necessidade de
pilares intermediários, o que dá flexibilidade à planta. A estrutura permite criar vãos de até
33 m. Os acentos estruturais em amarelo além de servir como elementos de identificação da
edificação, simbolicamente representam a empresa e a anunciam, pois a cor amarela é a
cor da marca IGUS.
Figura 3.102. IGUS Exoesqueleto. Fonte: GRIMSHAW-ARCHITECTS, 2009.
Figura 4.103. IGUS Mastros Estruturais. Fonte: GREENBERG, 2009.
3.7.6 Análise das Categorias Conceituais da Forma
3.7.6.1 Textura
Os fechamentos da edificação são feitos em painéis pré-fabricados de alumínio, na
cor cinza. A textura da edificação se dá pelo contraste entre a volumetria cinza e a estrutura
exposta amarela, bem como pela junção vertical dos painéis. (Figura 3.104) As estrias dos
painéis metálicos complementam a textura da edificação.
177
Figura 3.104. IGUS Fachada em Painéis. Fonte: GREENBERG, 2009.
3.7.6.2 Ritmo
O elemento que imprime ritmo à edificação é a composição dos elementos verticais
expressos pela junta da estrutura onde são fixados os painéis vitrificados e de alumínio. O
ritmo na volumetria da edificação é bem marcado pela repetição, pois os elementos verticais
são de bastante visibilidade e se repetem em intervalos iguais. A composição entre painéis
vitrificados e painéis opacos também imprime ritmo e evita a monotonia. (Figuras 3.100 e
3.102)
3.7.6.3 Simplicidade
A composição da edificação é caracterizada por percepção de elementos de
geometria simples, retângulo, retas e quatro pilares que se assemelham a uma superfície de
revolução de uma elipse. A edificação apresenta como acento os elementos estruturais,
pilares em forma de “mastros” atirantados a vigas, cada módulo possuindo sete vigas. Há
relação de figura e fundo entre a fachada cinza claro e elementos estruturais verticais
(amarelos) que surgem sobre o telhado e se projetam 30 metros.
Basicamente, três elementos são perceptíveis ao observador: o retângulo da
fachada, as retas representadas pelas juntas dos painéis dos fechamentos e os pilares.
Assim, a edificação apresenta baixo número de informações visuais, sendo elemento de alta
pregnância, porém há acento dos elementos estruturais por contraste de cor e forma,
valorizando hierarquicamente a estrutura exposta. Contudo, como são quatro pilares
178
dispostos em espaços iguais, dão origem a uma formulação visual simétrica, logo, há
equilíbrio na percepção da volumetria, não havendo peso na percepção da composição.
3.7.6.4 Proporção
A proporção da planta destaca-se por dominância horizontal. (Figura 3.89) A
edificação de planta quadrada, apresenta pé-direito de 10 m e 136 m de lado. A cobertura é
reta, elementos verticais se elevam 30 m acima da cobertura, o que dá destaque à
composição estrutural. A dimensão dos pilares dá destaque a esta composição na unidade
da percepção visual, porém a esbeltez dos pilares, sua repetição e os outros elementos
menores que compõem a forma equilibram a volumetria, assim a proporção visual é
equilibrada.
3.7.6.5 Simetria
Devido à composição repetitiva dos fechamentos, existe grande simetria em todas as
fachadas da edificação. A simetria é bem marcada, pela regularidade da junção dos
revestimentos e pela repetição dos quatro pilares em cada módulo. A composição visual
nesta edificação é bem organizada, harmoniosa e equilibrada, pelas formas de geometria
simples, pela simetria das fachadas, pela composição regular dos painéis vitrificados. Pela
clareza da forma, a composição é de percepção fácil, revelando alto grau de pregnância da
forma.
3.7.6.6 Leveza
Não existe um elemento de maior peso na percepção da forma, tanto o acento
quanto os elementos que o contrabalançam propiciam percepção equilibrada da forma. A
leveza da edificação está expressa na materialidade dos elementos que compõem
fechamentos, a estrutura da edificação, e na cor do seu revestimento. A espessura dos
fechamentos e a esbeltez dos pilares atirantados às vigas dão caráter de leveza à
edificação.
3.7.6.7 Estrutura Aparente
As características mais marcantes no projeto da IGUS são a estrutura aparente e sua
materialidade, que proporcionam flexibilidade funcional à planta. O autor utilizou como
elemento na concepção a estrutura aparente, mas não a colocou na periferia da planta, e
179
sim na periferia da função principal, o processo. Para criar espaços de lazer e amenizar a
sensação de enclausuramento dos usuários, o autor criou quatro jardins internos, os cercou
com um fechamento vitrificado, plantou nestes jardins árvores que florescem nas quatro
estações, e no centro dos jardins fixou mastros de aço, que têm como função dar
sustentação a toda a estrutura da edificação. A estrutura se assemelha a uma superfície de
revolução de uma elipse.
A decisão projetual, tanto pela materialidade quanto pela localização da estrutura
principal, possibilitou um projeto de vãos amplos e com pouca interferência no chão de
fábrica. A composição treliçada da estrutura permite que a luz natural que sobre ela incide
penetre no espaço, assim o módulo estrutural orienta o ritmo da luz no espaço interior. Pela
característica de resistência à compressão e à tração, em seções mínimas (CHARLESON,
2009, p. 135) a estrutura em aço possibilitou espaço quase desimpedido de interferência
estrutural interna, característica de edificação com grande flexibilidade funcional.
3.7.7 Propriedades da Forma
3.7.7.1 Elementos de Geometria Simples
A composição da planta tem como característica principal elementos de geometria
simples. Em planta baixa, a edificação é representada por um quadrado, com supressão de
quatro quadrados menores que compõem os jardins internos. Na observação da volumetria
se observa um cubo com quatro mastros que se projetam acima da cobertura, distribuídos
simetricamente, e que estendem tirantes de sua extremidade até a cobertura, sustentando
toda a malha estrutural.
Devido à igualdade de suas dimensões, o cubo é uma forma estática e constitui
forma estável. Por ser uma forma altamente reconhecível e de fácil leitura, a edificação
apresenta alta pregnância da forma.
3.7.7.2 Elementos Verticais Retilíneos
Dois são os elementos verticais que definem a forma da edificação: as retas que dão
ritmo à fachada, representadas pelas juntas dos painéis que compõem o fechamento, e os
pilares estruturais que se elevam 30 metros acima da cobertura. A composição do
fechamento e a estrutura não convencional dão caráter e expressão à edificação. Um
simples galpão de volumetria cúbica se transformou em um projeto arrojado e moderno.
180
3.7.7.3 Organizações Espaciais
A organização espacial da planta é em malha (Figura 3.90), sua composição básica
são quatro cubos, cada cubo contém um pilar que suporta sete vigas e sete treliças, que são
atirantadas a ele através de cabos de aço. A organização espacial da planta segue a malha
estrutural, pois facilita a montagem da planta no sítio e facilita possíveis expansões da
planta, sem interrupções no processo. Outro aspecto muito importante da planta é sua
desmontabilidade: uma planta pré-fabricada facilita tanto a montagem quanto a
desmontagem e possível mudança para outro sítio.
3.8 CONCLUSÃO SOBRE AS ANÁLISES
A partir dos casos analisados considerou-se a hipótese de que a arquitetura
industrial com estrutura de aço aparente, de volumetria predominantemente horizontal, com
fechamentos leves poderia ser caracterizada como um tipo, a ser destacado na segunda
metade do século XX.
Assim, foi necessário identificar os elementos similares nas edificações, analisadas.
A base para esta análise foram às categorias conceituais da forma, as propriedades da
forma as características técnicas e de concepção. Os elementos identificados nos exemplos
analisados (apresentados na tabela a seguir) desempenham papel próprio na constituição
da forma e dão caráter a edificação.
Tabela. 3.6. Variáveis que Concorrem para a Configuração do tipo. Fonte: O Autor.
VARIÁVEIS QUE CONCORREM PARA A CONFIGURAÇÃO DO TIPO
CARACTERÍSTICAS
DA CONCEPÇÃO OU CONCEITOS
BÁSICOS PARA O PROJETO
1 - Flexibilidade e adaptabilidade a mudança de layout
(repetitividade estrutural, sistema de fechamento que facilita rápida expansão e
adequação a retração de mercado)
2 - Linguagem projetual dos “umbrella buildings”
3 - Conceito de ausência de hierarquização dos espaços
4 - Propriedades inerentes ao aço são à base da expressão estrutural
5 - Planta de piso único
6 - Conceito de planta que pode ser deslocada a outro sítio devido à
desmontabilidade
181
CARACTERÍSTICAS DA FORMA
CATEGORIAS CONCEITUAIS OU PRINCÍPIOS COMPOSITIVOS
1 - Repetição como elemento marcante
2 - Uso de cor na estrutura exposta como expressão compositiva
3 - Ritmo expresso pela repetição dos elementos estruturais e juntas dos painéis do
fechamento
4 - Baixo número de informações visuais e de fácil leitura
5 - Valorização hierárquica da estrutura exposta
6 - Alta pregnância da forma
7 - Dominância horizontal
8 - Formulações visuais similares (simetria na composição)
9 - Percepção de volumetria equilibrada
10 - Leveza expressa pela materialidade dos elementos estruturais, fechamentos e
cor das fachadas
11 - Estrutura aparente (Acento principal da edificação)
PROPRIEDADES
12 - Elementos de geometria simples na composição da planta
13 - Elementos verticais retilíneos que criam campo visual
14 - Organização em malha
15 - Significado de Edificação que expressa alta tecnologia
16 - Simbologia da arquitetura da atualidade
CARACTERÍSTICAS TÉCNICAS
1 - Estrutura em aço atirantada
2 - Fechamentos compostos por suporte metálicos e painéis
3 - Pré-fabricação da edificação (pré-fabricação em outro local, construção rápida -
“montagem”)
4 - Canteiro de obra seco
5- Desmontabilidade dos elementos estruturais e fechamentos
6 – Reusabilidade e reciclabilidade do material construtivo
7 - Flexibilidade da planta
8 - Rapidez construtiva
9 - Facilidade de expansão fabril
10 - Estrutura modular
182
Estas edificações, construídas e concebidas a partir da década de 1980, inspiradas
na fábrica da Reliance Controls, apresentam forte apelo técnico, funcional e social. Através
da sua análise, podemos identificá-las como uma resposta projetual à necessidade de
adaptabilidade dos setores de produção às demandas de mercado, a novos paradigmas da
arquitetura industrial. Em consonância com a idéia de que os espaços de trabalho devem
satisfazer aos padrões mundiais de qualidade ambiental e relacionada com uma nova
sociedade que incorpora novas tecnologias muito rapidamente, e precisa adequar-se a elas.
As novas tecnologias incorporadas aos novos projetos estão relacionadas
principalmente ao uso do aço como elemento estrutural, e de fechamentos em painéis
metálicos do tipo “sanduíche”. O uso de sistemas construtivos em aço, além de atribuir uma
expressão única à arquitetura, pode apresentar outras vantagens construtivas e ambientais.
A pré-fabricação, uma das principais características destas edificações, carreia menor prazo
de execução da obra, pois estrutura e fechamentos são fabricados paralelamente à
execução da fundação. O fato dos elementos estruturais serem mais leves que os
convencionais possibilita um alívio de carga nas fundações, o que pode diminuir em até 30%
o custo das fundações. A qualidade estrutural e dos fechamentos é superior aos
convencionais, pois a fabricação de ambos ocorre em uma indústria, sob rígido controle e
executada por mão de obra qualificada, o que também assegura precisão construtiva a
estrutura e fechamentos. Melhor organização do canteiro de obras, já que nestes canteiros
há ausência de brita, areia, cimento, madeiras. Além da redução do uso destes materiais, há
menor geração de entulho e oferta de melhores condições de segurança ao operariado, o
que contribui para a redução de acidentes na execução da obra.
Algumas das vantagens ambientais estão expressas pelo fato de as edificações
possuírem estrutura modular e fechamentos painelizados; assim, teoricamente podem ser
desmontadas e transportadas a outros sítios, o que atribui ao tipo alto grau de
desmontabilidade e reusabilidade. Como o aço é 100% reciclável, e reutilizável, pela
ausência de materiais convencionais construtivos (areia, brita, cimento, madeira), redução
do uso de água na obra, acrescido da redução da emissão de material particulado, redução
da poluição sonora na obra gerada por serras e equipamentos utilizados em obras
convencionais, estas edificações são caracterizadas como menos impactante ao meio
ambiente.
O principal caráter quanto à funcionalidade destes espaços de produção é a
flexibilidade da planta, expressa em dois aspectos principais. A estrutura metálica possibilita
melhor aproveitamento do espaço interno, pois as seções dos pilares e vigas são mais
183
esbeltas do que as equivalentes em estruturas de concreto, o que resulta em maior área útil
do espaço construído o outro aspecto se refere à melhor adequação a espaços que
necessitem de ampliações, reformas, mudanças, maior facilidade na instalação dos serviços
e utilidades como: água, esgoto, luz, telefonia, informática, ar-condicionado, ar comprimido,
uma vez que as tubulações e dutos são expostos interna ou externamente.
O fato de os espaços serem amplos e desimpedidos de interferências possibilita que
o layout dos espaços de produção seja modificado com grande facilidade; assim, a
produção fabril pode se adequar em curto espaço de tempo a novas demandas de mercado.
Quanto às questões sociais, estes espaços possuem como linha projetual a
adequação a novos paradigmas de projeto industrial que prima pela não hierarquização de
espaços, pela oferta de serviços aos usuários (espaço de descanso, refeitório etc) e por
inserir a qualidade ambiental na pauta dos projetos industriais.
Considera-se que o tipo carreia consigo um conceito de espaço de trabalho que
procura equilibrar questões técnicas, funcionais, ambientais e sociais, como resposta a
adequação dos espaços de produção, a novas tecnologias, a conquistas trabalhistas
voltadas para a qualidade de vida, a inserção de princípios básicos de qualidade ambiental e
higiene ocupacional. Esse conceito busca também inserir em seu projeto estratégias de
desenho sustentável, expressas na pele da edificação, no material construtivo escolhido e
na linguagem projetual. Como estas edificações foram concebidas para uma situação
climática distinta do clima tropical quente úmido, no próximo capítulo, apresentam-se
algumas estratégias de projeto para a transposição do tipo estudado a este clima.
184
REFERÊNCIAS BIBLIOGRÁFICAS
BROOS, H. A construção industrial: sua posição na atual sociedade. Projeto, São Paulo,
edição 121. p. 89-93, maio. 1989.
DONDIS, D. A. Sintaxe da linguagem visual. São Paulo: Martins Fontes, 2007. 236 p.
ISBN 978-85-336-2382-8.
FERNANDES, R. Da cor magenta: um tratado sobre o fenômeno da cor e suas aplicações.
Rio de Janeiro: Synergia Editora, 2008. 143 p. ISBN 978-85-61325-02-2.
GOMES FILHO, J. Gestalt do objeto: sistema de leitura visual da forma. São Paulo:
Escrituras, 2004. 254 p. ISBN 85-7531-071-2.
__________. Ergonomia do objeto: sistema técnico de leitura ergonômica. São Paulo:
Escrituras, 2003. 254 p. ISBN 85-7531-071-2.
REFERÊNCIAS BIBLIOGRÁFICAS EM MEIO DIGITAL
ABTEILUNG FÜR HOCHBAU. Renault photodokumentation. 2008. Disponível em:
<www.hb2.tuwien.ac.at/dbase/ddb/ddb_architect_project_list.php?id=132&mid=247> Acesso
em: jun. 2009.
__________. Detailpläne - Dach. 2008. Disponível em: <www.hb2.tuwien.ac.at/ dbase/ddb/
ddb_architect_project_list.php?id=132&mid=247> Acesso em: jun. 2009.
__________. Detailpläne – skelett. 2008. Disponível em: <www.hb2.tuwien.ac.at/ dbase/ddb/
ddb_architect_project_list.php?id=132&mid=247> Acesso em: jun. 2009.
__________. Renault Grundriß. 2008. Disponível em: <www.hb2.tuwien.ac.at/ dbase/ddb/
ddb_architect_project_list.php?id=132&mid=247> Acesso em: jun. 2009.
__________. INMUS Grundriß 2. 2008. Disponível em: <www.hb2.tuwien.ac.at/ dbase/ddb/
ddb_architect_project_list.php?id=116&mid=247> Acesso em: jul. 2009.
185
__________. INMUS Photos. 2008. Disponível em: <www.hb2.tuwien.ac.at/ dbase/ddb/
ddb_architect_project_list.php?id=116&mid=247> Acesso em: jul. 2009.
ARCHIGUIDE. Fleetguard a Quimper. 2007. Disponível em:
< archiguide.free.fr/PH/FRA/Qui/QuimperUsFleetguardRo.jpg> Acesso em: set. 2009.
BLANC, A,; McEVOY, M.; PLANK, R. Architecture and construction in steel. 2008.
Disponívelem:<books.google.com.br/books?id=1HyiRFXNFwC&printsec=frontcover#v=onep
age&q&f=false> Acesso em: jun.2009
BLAZE. F. This Is One Fast Factory. [dezembro. 2007]. Entrevistador: C. Salter. Nova York:
FASTCOMPANY. Disponível em: <www.fastcompany.com/magazine/49/fastfactory.html>
Acesso em: set. 2009.
ENGINEERING TIME LINES. Patera relocatable building. 2009. Disponível em:
<www.engineering-timelines.com/scripts/engineeringItem.asp?id=914> Acesso em: fev.
2009.
__________. Anthony Hunt - associates. 2009. Disponível em:
<www.engineering-timelines.com/who/Hunt_A/huntAnthony4.asp > Acesso em: mar. 2009.
__________. Anthony Hunt - selected works. 2009. Disponível em:
<www.engineering-timelines.com/who/Hunt_A/huntAnthony10.asp> Acesso em: mar. 2009.
FOSTERANDPARTNERS. Renault Distribution Centre. 2008. Disponível em:
<www.fosterandpartners.com/Projects/0295/Default.aspx> Acesso em: set. 2008.
GREATBUILDINGS. Eames’ House Primeiro Piso. 2008. Disponível em:
<www.greatbuildings.com/cgi-bin/gbc-drawing.cgi/Eames_House.html/Eames_House_chc_
13226_image_2.jpg.2008.> Acesso em: fev. 2009.
__________. Eames’ House Segundo Piso. 2008. Disponível em: <www.greatbuildings.com/
cgi-bin/gbc-drawing.cgi/Eames_House.html/Eames_House_chc_ 13226_image_3.jpg>
Acesso em: fev. 2009.
__________. Eames’ House. 2008. Disponível em:
186
<www.greatbuildings.com/cgi-
bin/gbi.cgi/Eames_House.html/cid_1143117860_P1010274.jpg> Acesso em: fev. 2009.
__________. Eames’ House II. 2008. Disponível em:
<www.greatbuildings.com/cgi-
bin/gbi.cgi/Eames_House.html/cid_1143118012_P1010278.jpg> Acesso em: fev. 2009.
__________. Bank of China Tower – over view 2008. Disponível em:
<www.greatbuildings.com/cgi-bin/gbi.cgi/Bank_of_China.html/cid_bank_of_china_001.jpg>
Acesso em: jun. 2009.
__________. Bank of China Tower – looking up. 2008. Disponível em:
<www.greatbuildings.com/cgibin/gbi.cgi/Bank_of_China.html/cid_bank_of_china_002.jpg>
Acesso em: jun. 2009.
__________. Hancock Place. 2008. Disponível em: <www.greatbuildings.com/cgi-
bin/gbi.cgi/ Hancock_Place.html/cid_1066417250_Hancock_Place_P1010029.jpg> Acesso
em: jun. 2009.
__________. Dulles Airport. 2008. Disponível em: <www.greatbuildings.com/cgi-bin/gbi.cgi/
Dulles_Airport.html/cid_2402290.jpg> Acesso em: jan. 2009.
__________. __________. 2008. Disponível em: <www.greatbuildings.com/cgi-
bin/gbi.cgi/Dulles_Airport.html/cid_20051211_kmm_img_7829.jpg> Acesso em: jun. 2009.
GREENBERG, S. Igus Factory: Factory with Flexibility, AJ, The Architects’ Journal, Buildings
Library, Londres, 2009. Disponível em: <www.ajspecification.com/General/L_Image_Page/
?ImageID=2952&ImageType=Section&CI_Building_ID=332&popup=yes> Acesso em: jul.
2009.
__________. Igus Factory: Factory with Flexibility, AJ, The Architects’ Journal, Buildings
Library, Londres, 2009. Disponível em: <www.ajspecification.com/General/L_Image_Page/
?ImageID=2949&ImageType=Section&CI_Building_ID=332&popup=yes> Acesso em: jul.
2009.
__________. Igus Factory: Factory with Flexibility, AJ, The Architects’ Journal, Buildings
Library, Londres, 2009. Disponível em: <www.ajspecification.com/General/L_Image_Page/
187
?ImageID=2950&ImageType=Section&CI_Building_ID=332&popup=yes > Acesso em:
jul.2009.
__________. Igus Factory: Factory with Flexibility, AJ, The Architects’ Journal, Buildings
Library, Londres, 2009. Disponível em: <www.ajspecification.com/General/L_Image_Page/
?ImageID=1171&ImageType=SectionLead&CI_Building_ID=332&popup=yes> Acesso em: jul.
2009.
__________. Igus Factory: Factory with Flexibility, AJ, The Architects’ Journal, Buildings
Library, Londres, 2009. Disponível em: <www.ajspecification.com/General/L_Image_Page/
?ImageID=2947&ImageType=Section&CI_Building_ID=332&popup=yes> Acesso em: jul.
2009.
__________. Igus Factory: Factory with Flexibility, AJ, The Architects’ Journal, Buildings
Library, Londres, 2009. Disponível em: <www.ajspecification.com/General/L_Image_Page/
?ImageID=2941&ImageType=Section&CI_Building_ID=332&popup=yes> Acesso em: jul.
2009.
__________. Igus Factory: Factory with Flexibility, AJ, The Architects’ Journal, Buildings
Library, Londres, 2009. Disponível em: <www.ajspecification.com/General/L_Image_Page/
?ImageID=2942&ImageType=Section&CI_Building_ID=332&popup=yes > Acesso em: jul.
2009.
__________. Igus Factory: Factory with Flexibility, AJ, The Architects’ Journal, Buildings
Library, Londres, 2009.Disponível em: <www.ajspecification.com/General/L_Image_Page/
?ImageID=2954&ImageType=Section&CI_Building_ID=332&popup=yes> Acesso em: jul.
2009.
__________. Igus Factory: Factory with Flexibility, AJ, The Architects’ Journal, Buildings
Library, Londres, 2009. Disponível em: <www.ajspecification.com/General/L_Image_Page/
?ImageID=2945&ImageType=Section&CI_Building_ID=332&popup=yes> Acesso em: jul.
2009.
GRIMSHAW ARCHITECTS. Financial times print works. 2009. Disponível em:
<www.grimshaw-architects.com/base.php?size=720&in_projectid=> Acesso em: jun. 2009.
__________. Oxford ice rink. 2009. Disponível em:
188
<www.grimshaw-architects.com/base.php?size=720&in_projectid=> Acesso em: jun. 2009.
__________. Igus headquarters and factory. 2009. Disponível em:
<www.grimshaw-architects.com/base.php?size=720&in_projectid=> Acesso em: jun. 2009.
__________. Igus headquarters and factory. 2009. Disponível em:
<www.grimshaw-architects.com/base.php?size=720&in_projectid=> Acesso em: jul. 2009.
GOOGLE MAPS. Renault UK Ltda, Swindon, Wiltshire, Inglaterra. 2009. Disponível em:
<maps.google.com/maps?ll=51.565967,3.022458&spn=0.001334,0.002146&t=k&z=19&key=
ABQIAAAAeO8Vsp519nJ9BERi3M1mFhRxkKXXB96AacGyMvQ6t4ebDRjQShSyY5A1aVqG
wHNymBi0ggoWD7Az2Q&mapclient=jsapi&oi=map_misc&ct=api_logo> Acesso em: jun.
2009.
__________. Fleetguard Factory Quimper, Brittany, France. 2009. Disponível em:
<maps.google.com/maps?ll=51.565967,3.022458&spn=0.001334,0.002146&t=k&z=19&key=
ABQIAAAAeO8Vsp519nJ9BERi3M1mFhRxkKXXB96AacGyMvQ6t4ebDRjQShSyY5A1aVqG
wHNymBi0ggoWD7Az2Q&mapclient=jsapi&oi=map_misc&ct=api_logo> Acesso em: jun.
2009.
GOOGLE MAPS INMUS. Microprocessor factory Newport, Gwent, South Wales. 2009.
Disponível em:
<maps.google.com/maps?ll=51.565967,3.022458&spn=0.001334,0.002146&t=k&z=19&key=
ABQIAAAAeO8Vsp519nJ9BERi3M1mFhRxkKXXB96AacGyMvQ6t4ebDRjQShSyY5A1aVqG
wHNymBi0ggoWD7Az2Q&mapclient=jsapi&oi=map_misc&ct=api_logo> Acesso em: jul.
2009.
GOOGLE MAPS PATSCENTER. Princeton, Nova Jersey, EUA. 2009. Disponível em:
<maps.google.com/maps?ll=40.28248,74.559907&spn=0.001228,0.002146&t=k&z=19&key=
ABQIAAAAeO8Vsp519nJ9BERi3M1mFhRxkKXXB96AacGyMvQ6t4ebDRjQShSyY5A1aVqG
wHNymBi0ggoWD7Az2Q&mapclient=jsapi&oi=map_misc&ct=api_logo> Acesso em: jul.
2009.
GOOGLE MAPS IGUS. Cologne, Germany. 2009. Disponível em: <maps.google.com.br/
maps?utm_campaign=pt_BR&utm_source=pt_BR-ha-latam-br-bk gm&utm_medium=
ha&utm_term=google%20maps> Acesso em: jul. 2009.
189
GSAPPonline – GRADUATE SCHOOL OF ARCHITECTURE, PLANNING AND
PRESERVATION, COLUMBIA UNIVERSITY. The PatsCenter by Richard Rogers. 2008.
Disponível em: <www.columbia.edu/cu/gsapp/BT/ PATCENT/patmenu.html> Acesso em:
jun. 2009.
__________. The PatsCenter Image Gallery. 2008. Disponível em:
<www.columbia.edu/cu/gsapp/BT/ PATCENT/ imagebank/PA-6.jpg> Acesso em: jun. 2009.
__________. The PatsCenter Image Gallery. 2008. Disponível em:
<www.columbia.edu/cu/gsapp/BT/PATCENT/imagebank/pat7.jpg> Acesso em: jun. 2009.
__________. The PatsCenter Image Gallery. 2008. Disponível em:
<www.columbia.edu/cu/gsapp/BT/PATCENT/imagebank/roof5.GIF> Acesso em: jun. 2009.
__________. The PatsCenter Image Gallery. 2008. Disponível em:
<www.columbia.edu/cu/gsapp/BT/PATCENT/imagebank/roof6.GIF> Acesso em: jun. 2009.
__________. Patscenter, Princeton, Nova Jersey, EUA. 2008. Disponível em:
<www.columbia.edu/cu/gsapp/BT/PATCENT/imagebank/ar-10.jpg> Acesso em: jun. 2009.
__________. Patscenter, Princeton, Nova Jersey, EUA. 2008. Disponível em:
<www.columbia.edu/cu/gsapp/BT/PATCENT/imagebank/overview.GIF > Acesso em: jun.
2009.
HARTILL, A. Renault Distribution Center – 2009. Disponível em:
<www.scholarsresource.com/browse/work/2144592745> Acesso em: set. 2009.
IGUS. Technical profile: presence of mind. 2008. Disponível em:
<www.igus.ie/_Corporate_Files/ NEWSARTICLES/pdf/GB_en/Engineering_01-06.pdf>
Acesso em: jul. 2009.
__________. The flexible igus® factory in Cologne - by Nicholas Grimshaw. 2009.
Disponível em: <www.igus.ie/wpck/default.aspx?Pagename=Factory&CL=gb-en> Acesso
em: jul. 2009.
190
INAFR. Quimper : Implantation de l'usine Fleetguard à Quimper. 1984. Disponível em:
<www.ina.fr/economie-et-societe/vie-economique/video/RYC9806044673/quimper-
implantation-de-l-usine-fleetguard-a-quimper.fr.html> Acesso em: jun. 2009.
__________. Escritório Mezanino. 1984. Disponível em: <www.ina.fr/economie-et-
societe/vie-economique/video/RYC9806044673/quimper-implantation-de-l-usine-fleetguard-
a-quimper.fr.html> Acesso em: jun. 2009.
INMUS. UK and US buildings. 2009. Disponível em:
<www.inmos.com/images/buildings/index.html> Acesso em: jul. 2009.
JANBERG, N. Hotel de las Artes. 2009. Disponível em:
<en.structurae.de/photos/index.cfm?JS=4399> Acesso em: jun. 2009.
__________. __________. 2009. Disponível em:
<en.structurae.de/photos/index.cfm?JS=70753> Acesso em: jun. 2009.
__________. __________. 2009. Disponível em:
<en.structurae.de/photos/index.cfm?JS=70756> Acesso em: jun. 2009.
__________. Renault Central. 2009. Disponível em:
<en.structurae.de/structures/data/index.cfm?id=s0000836> Acesso em: set. 2008.
JOHN CLARK ASSOCIATS. Central croydon – vista principal. 2009. Disponível em:
<www.jca-arch.com/f1_full.htm> Acesso em: set. 2009.
__________. Central croydon – vista posterior. 2009. Disponível em: <www.jca-
arch.com/f1_full.htm> Acesso em: set. 2009.
KRATOCHVÍL, J. ARCHIWEB, Renault Distribution Centre. 2009. Disponível em:
<www.archiweb.cz/buildings.php?type=27&action=show&id=254> Acesso em: set. 2009.
KRONENBURG. R. Portable architecture. 2009. Disponível em:
<books.google.com.br/books?id=AA1t5DjbUsAC&pg=PA125&lpg=PA125&dq=Igus+Factory
&source=bl&ots=3e0PKgaTsS&sig=8jSZAoarVTkgYQQoLmwtzViUMXw&hl=pt-BR&ei=gt-
rSub9DdPVlAf0sLm6Bg&sa=X&oi=book_result&ct=result&resnum=5#v=onepage&q=Igus%2
0Factory&f=false> Acesso em: 12 set. 2009.
191
MAP ARCHITECTS. Centro de Convenciones Internacional de Barcelona (CCIB) – Visão
Geral. 2009. Disponível em: <www.mateo-maparchitect.com/quickview.html> Acesso em:
set. 2009.
__________. Centro de Convenciones Internacional de Barcelona (CCIB) – Detalhe. 2009.
Disponível em: <www.mateo-maparchitect.com/quickview.html> Acesso em: set. 2009.
NICHOLS, N. Fleetguard factory: case study. 2008. Disponível em:
<archone.tamu.edu/faculty/anichols/index_files/courses/arch631/case/2007/fleetguard.pdf >
Acesso em: set. 2008.
RSHP. Fleetguard factory - Exterior. 2008. Disponível em: <www.rsh-
p.com/render.aspx?siteID= 1&navIDs=1,4,23,470&showImages=detail&imageID=816>
Acesso em: set. 2008.
__________. Fleetguard factory - Interior 2008. Disponível em: <www.rsh-p.com/
render.aspx? siteID= 1&navIDs=1,4,23,470&showImages=detail&imageID=818> Acesso em:
set. 2008.
__________. Fleetguard factory – ground floor plan. 2008. Disponível em: <www.rsh-p.com/
render. aspx?siteID=1&navIDs=1,4,23,470&showImages=detail&imageID=822> Acesso em:
set. 2008.
__________. Fleetguard factory - section through the building. 2008. Disponível em: <www.rsh-
p.com/ render.aspx?siteID=1&navIDs=1,4,23,470&showImages=detail&imageID=819> Acesso
em: set. 2008.
__________. Fleetguard factory – Exterior – detail. det. 2008. Disponível em: <www.rsh-
p.com/
render.aspx?siteID=1&navIDs=1,4,25,471&showImages=detail&sortBy=&sortDir=&imageID=
816> Acesso em: set. 2008.
__________. Fleetguard factory - Part elevation 2008. Disponível em:
<www.richardrogers.co.uk/
render.aspx?siteID=1&navIDs=1,4,23,470&showImages=detail&imageID=824> Acesso em: set.
2008.
192
__________. Fleetguard factory. Exterior 2008. Disponível em: <www.richardrogers.co.uk/
render.aspx? siteID=1&navIDs=1,4,23,470&showImages=detail&imageID=820> Acesso em: set.
2008.
RSHP INMUS. Microprocessor factory – Interior. 2008. Disponível em: <www.rsh-p.com/
render. aspx?siteID=1&navIDs=1,4,23,486&showImages=detail&imageID=228> Acesso em: jul.
2009.
__________. Microprocessor factory – corredor 2008. Disponível em: <www.rsh-p.com/
render.aspx?siteID=1&navIDs=1,4,23,486&showImages=detail&imageID=227> Acesso em: jul.
2009.
__________. Microprocessor factory - coffee. 2008. Disponível em: <www.rsh-p.com/
render.aspx?siteID=1&navIDs=1,4,23,486&showImages=detail&imageID=221> Acesso em: jul.
2009.
__________. Microprocessor factory. 2008. Disponível em: <http://www.rsh-p.com/
render.aspx? siteID=1&navIDs=1,4,25,485&showImages=detail&imageID=220> Acesso em: jul.
2009.
SCRAN. Reliance Controls Factory. 2008. Disponível em: <www.scran.ac.uk/database/
record.php?usi=000-000-674-613-C&scache=1pn7a7cnzl&searchdb=scran> Acesso em: jan.
2009.
RSHP PATSCENTRE. PA Technology – Exterior. 2008. Disponível em:<www.rsh-p.com/
render.
aspx?siteID=1&navIDs=1,4,25,678&showImages=detail&sortBy=&sortDir=&imageID=1162>
Acesso em: jul. 2009.
__________. PA Technology - Section through the building. 2008. Disponível em: <www.rsh-
p.com/render.aspx?siteID=1&navIDs=1,4,23,677&showImages=detail&imageID=1167>
Acesso em: jul. 2009.
YIP, T.C.W.; WAI E.C.H.; HANG, B.L.S.; LUN, A.M.H.; YUE, D.S.L.; LAI, P.T.P. Fleetguard factory.
2007. Disponível em: <courses.arch.hku.hk/precedent/1997/pre08/public_html/> Acesso em: jun.
2009.
193
CAPÍTULO IV QUALIDADE AMBIENTAL E DESENHO SUSTENTÁVEL: REQUISITOS
4.1 CONSIDERAÇÕES INICIAIS
Nos capítulos anteriores, foram apresentados historicamente aspectos que levaram à
composição do tipo, ou seja, como o emprego de novos materiais, a evolução de novas
técnicas construtivas e a busca por oferta de qualidade ambiental caminharam para a
concepção desta arquitetura industrial. Apresentou-se o conceito de tipo em arquitetura e
uma metodologia para leitura visual de tipologias, a seguir foi feita uma análise em cinco
edificações industriais internacionais para se verificar os elementos que compõem o tipo
nestas edificações.
O objetivo deste capítulo é definir qualidade ambiental e apresentar parâmetros de
conforto (com ênfase no térmico) para que posteriormente sirvam como referencial na
transposição do tipo para o clima quente úmido. Os parâmetros aqui apresentados são
aqueles que devem ser considerados no projeto de arquitetura para atribuir qualidade
ambiental e arquitetural à edificação.
4.2 QUALIDADE AMBIENTAL - CONSIDERAÇÕES SOBRE O DESENHO
SUSTENTÁVEL
É consenso entre arquitetos que o espaço construído deva ser sensível às
necessidades e às exigências dos usuários que o irão ocupar, porém, em espaços de
produção, os requisitos do processo compartilham com o usuário o centro das atenções no
projeto de arquitetura.
Os espaços de produção têm a função de abrigar os processos de maneira que
sejam executados sem restrições e permitam a fabricação de produtos; e devem oferecer
aos usuários condições ambientais favoráveis para seu bem-estar e condições de
salubridade. Geralmente estes espaços refletem condicionantes específicas de projeto
ditadas pela legislação que determina as condições de salubridade e ambientais de trabalho
que se encontram além dos limites de tolerância aos agentes nocivos à saúde. Assim, o
arquiteto, para conceber espaços de produção com qualidade ambiental, deve satisfazer
condicionantes de processo e requisitos ambientais.
Para o arquiteto Sidônio Porto, referindo-se à concepção de ambientes industriais
mais adequados:
194
O ponto principal é o arquiteto saber trabalhar com a natureza, que tem
elementos à sua disposição. O arquiteto não parte do nada, mas considera
dados fundamentais do terreno, ventilação, insolação etc. Em um primeiro
instante, adequar o projeto à natureza não sai mais caro. Existem soluções
arquitetônicas de sombreamento, que geram ambientes mais frescos. A
consideração sobre a orientação do sol, sobre ventos dominantes, sobre a
proximidade e interferência dos prédios vizinhos são conceitos
fundamentais na utilização de um prédio. A orientação correta de edificação
industrial permite a pouca incidência solar em um local de muita mão de
obra, de trabalho produtivo intenso, que gera muito calor. Isto é básico em
arquitetura, e em todos os tipos de projeto. (PORTO, 2007, p. 3)
O arquiteto deve adotar estratégias de desenho sustentável para conceber um
projeto com qualidade ambiental. O desenho sustentável perpassa algumas estratégias de
projeto que verificam questões tais como: clima e microclima, escolha do terreno e sua
rugosidade, localização, gestão da água e resíduos, forma da edificação, da pele e
elementos de proteção, a escolha dos materiais de construção, tipo de fechamentos,
aspectos relacionados ao conforto ambiental dos espaços (ventilação, iluminação, ruído),
tipo de cobertura, relação da edificação com o entorno, entre outros. (ERGUCD, 2007, p. 68-
78)
Segundo o Ateque (
Ateliê de Avaliação da Qualidade Ambiental da Edificação
), a
qualidade ambiental de uma edificação:
Corresponde às características da edificação, de seus equipamentos
(produtos e serviços), e do restante da parcela da operação de construção,
ou de adaptação da edificação que confere aptidão a satisfazer as
necessidades de gerir os impactos sobre o ambiente exterior e de criação
de um ambiente interior confortável e saudável. (ATEQUE apud HETZEL,
2003, p. 58)
Para Hetzel, esta definição reforça o conceito de que a qualidade ambiental é
indissociável da qualidade arquitetural. Para que uma edificação conjugue qualidade
ambiental e arquitetônica, é essencial estabelecer um diálogo entre os empreendedores, os
projetistas e os consultores a fim de que as soluções sejam negociadas e aceitas pelas
partes. (HETZEL, 2003, p. 59) Desta forma, a concepção da edificação será discutida por
uma equipe, que deve conjugar interesses, limitações e propiciar soluções que contribuam
para a qualidade ambiental da edificação.
Weka (apud ZAMBRANO, 2008, p. 154) considera que a formulação das exigências para
a qualidade ambiental apoia-se nos seguintes objetivos gerais:
195
• gestão dos impactos da edificação sobre o ambiente externo;
• utilização reduzida de recursos naturais;
• poluição reduzida do ar, da água e dos solos;
• produção reduzida de dejetos finais (que não podem ser reutilizados ou reciclados,
devendo ir para depósitos);
• produção reduzida de incômodos (ruído, odores etc);
• relação satisfatória entre a edificação e o entorno imediato; e
• criação de ambiente interior satisfatório (oferta aos usuários de condições
confortáveis e salubres no interior da edificação).
Para auxiliar os atores envolvidos na concepção do espaço, a HQE – Alta Qualidade
Ambiental considera que o conceptor deve hierarquizar suas exigências em função de
quatro tópicos subdivididos em quatorze metas (Tabela 4.1), que são aplicáveis a
edificações que serão construídas ou existentes, de qualquer tipologia arquitetônica. A
metodologia orienta que o essencial não é cumprir sem restrições todas as quatorze metas,
mas sim eleger aquelas que são prioritárias para determinado projeto.
Tabela. 4.1. Alvos da Alta Qualidade Ambiental. Fonte: HETZEL
CONTROLE DOS IMPACTOS NO
AMBIENTE EXTERIOR
CRIAR UM AMBIENTE INTERIOR SALUBRE E
CONFORTÁVEL
1 - ECOCONSTRUÇÃO 3 - CONFORTO
1. Relação equilibrada entre a edificação e o
entorno, escolha integrada dos produtos e
processos a serem usados na edificação, baixo
fator de interferência no local.
8. Conforto higrotérmico (ventilação, temperatura,
umidade)
2. Escolha dos processos e materiais de
construção. Utilização de materiais sãos e que
necessitem menos energia e transporte possível
9. Conforto acústico (emissão, materiais, isolação)
3. Canteiro com baixo impacto (barulhos,
desperdícios, poluição dos solos, do ar)
10. Conforto visual (ambiente, estética, ergonomia
dos lugares, luz natural)
11. Conforto olfativo (emissão, ambiente)
2 - ECOGESTÃO 4 - SAÚDE
4. Gestão da energia (otimização da utilização
da energia – aquecimento, iluminação , energia
renovável)
12. Condições sanitárias dos espaços
5. Gestão da água (utilização da água pluvial,
reutilização...)
13. Qualidade do ar interno (ventilação, evitar as
emissões advindas dos revestimentos)
6. Gestão dos desperdícios gerados pelas
atividades (gestão otimizada e fácil,
minimização...)
7. Gestãodos serviços e da manutenção (fácil e
pouco dispendiosa)
14. Qualidade da água (origem, reciclagem...)
196
De acordo com Edwards e Hyett (2005, p. 75), o conforto é essencial para a criação
de ambientes com qualidade ambiental:
O conforto é fundamental para a criação de ambientes humanos e
saudáveis. Deve englobar o conforto térmico, umidade, ventilação e
iluminação. O ser humano necessita sentir-se cômodo, ter luz suficiente e
livre de ofuscamento, obter o equilíbrio correto entre ventilação e umidade.
Os ambientes saudáveis devem basear-se na iluminação, ventilação e
materiais naturais (...) Do compromisso da arquitetura com a
sustentabilidade surgiu uma nova filosofia, que trata de equilibrar a
eficiência energética e a saúde humana. A saúde pressupõe certo grau de
conforto, mas também um ambiente livre de contaminação, estimulante e
sensível às necessidades humanas.
Assim, na concepção, alguns dos aspectos fundamentais a serem considerados são
os que vão impactar a saúde dos usuários. Desta forma, o projeto de arquitetura deve
equalizar as questões como eficiência energética e saúde humana.
Para Edwards e Hyett (2005), caracterizar um ambiente estimulante e sensível às
necessidades humanas significa dizer que o espaço deve estimular os sentidos e o usuário
deve ter total controle sobre ele. Por exemplo: o estresse laboral pode ser oriundo da carga
de trabalho, mas também pode advir da perda de contato com os ciclos naturais (luz do dia,
contato com o exterior). Os espaços bem ventilados, a presença de plantas no interior e a
visão do espaço exterior constituem outras fontes de estímulos naturais para os sentidos.
Espera-se que o arquiteto projete ambientes salubres, estimulantes e sensíveis as
necessidades dos usuários.
Uma das características destes espaços é a capacidade de controle tecnológico das
condições ambientais por parte dos usuários. Se os sistemas de controle são muito
complexos, podem ser estressantes para o usuário, então, deixam de ser programados
corretamente.
Conforme cita Ergucd: (2007, p. 12)
Uma das razões para que os arquitetos promovam o desenho sustentável é
a qualidade da arquitetura. Em geral os espaços com mais luz natural são
mais agradáveis que os espaços com luz artificial; a ventilação natural,
quando se possui ar exterior puro e entorno sem ruído é mais recomendável
que a mecânica (...) a qualidade na arquitetura se refere a adequação ao
uso, a durabilidade em seu funcionamento e ao aspecto visual que
proporciona. A adequação ao uso implica questões ergonômicas e correta
seleção de materiais com relação às funções que devem desempenhar. A
durabilidade do funcionamento significa ciclo de vida adequado a considerar
todos os custos, inclusive os ambientais. O aspecto visual se obtém devido
ao estilo, à elegância, à arquitetura da edificação.
197
Os princípios do desenho sustentável constituem uma prática fundamental para
alcançar a qualidade ambiental. Estratégias ambientais de projeto podem influenciar a
forma, a pele, a setorização da edificação, enfim, sua composição. Assim, faz-se
necessário a compreensão dos parâmetros de conforto pois seu conhecimento é a base
para a aplicação de estratégias projetuais ambientais.
4.2.1 Conforto Ambiental
O conforto dos espaços interiores está relacionado à sensação de bem-estar
percebida, que, por sua vez, está relacionada a parâmetros ambientais de conforto, que são
características objetivas de um espaço determinado. Estes parâmetros podem ser
quantificados e avaliados e são o objeto principal do desenho ambiental em arquitetura.
Alguns são específicos, para cada sentido: térmico, acústico, visual. Outros são gerais,
como: dimensão dos espaços, requisitos da organização do trabalho etc. Para Serra (2004,
p. 13), os fatores de conforto representam aquelas características inerentes aos usuários do
espaço, as condições exteriores ao ambiente, mas que influenciam na percepção do mesmo
por parte dos usuários: são fatores biológicos e fisiológicos (idade, sexo), sociológicos (tipo
de atividade, tipo de alimentação, aspectos culturais) e psicológicos (características
inerentes a cada um dos usuários). Assim, o conforto percebido em um ambiente é oriundo
da combinação dos parâmetros objetivos e os fatores do usuário.
Para Serra (2004, p. 14), no que concerne ao desenho ambiental, a arquitetura deve
atuar nos parâmetros de conforto, e para tal deve-se ter conhecimento de como “interferem”
nos espaços; dessa forma, o arquiteto pode optar por estratégias de projeto mais
adequadas. Para este autor, o espaço deve ser concebido a partir de parâmetros de
conforto, e, posteriormente, o objeto do desenho seria a composição do espaço em termos
perceptivos e estéticos; assim, se conceberia o espaço a partir da luz, do calor, do som.
Conforme cita o autor:
Os parâmetros da luz, do som, térmicos e do ar possuem capacidade para
estabelecer no interior dos edifícios no tempo e no espaço, ritmo, ênfase ou
contraste, com todas possíveis variantes, em consequência, os parâmetros
ambientais são também portadores de informação estética (...) Por isso o
desenho ambiental não deve ficar relegado a uma área técnica de apoio ou
correção, mas ser entendido como objeto direto de projeto, capaz não
somente de compor o espaço, mas sim de ser um dos protagonistas do
mesmo. (SERRA, 2004, p. 17)
198
Considerando-se os parâmetros de conforto como protagonistas do projeto e as
estratégias projetuais como determinantes na forma e pele da edificação, alguns destes
parâmetros serão aqui apresentados dando-se ênfase àqueles que vão interferir na
qualidade térmica e visual da edificação e servirão como auxiliares na transposição do tipo
objeto desta tese.
4.3 CONDICIONANTES DE CONFORTO TÉRMICO
No que se refere às condições de conforto térmico percebidas pelos usuários,
existem fatores diferenciados que podem ser reunidos em dois grupos principais; os
relacionados ao meio em que estão inseridos e, muitas vezes, adaptados, e os relacionados
aos aspectos humanos.
Como exemplo do primeiro aspecto, podemos relacionar a latitude do sítio, a forma
do espaço em que se está inserido e como este é protegido do ambiente externo ou como é
permeável aos ventos, iluminação e calor. Já com relação aos aspectos humanos, podemos
exemplificar o consumo de energia do usuário, o ritmo de trabalho, o esforço na execução
de tarefas, a roupa utilizada pelo usuário e o próprio gosto pessoal pelo frio ou calor.
(RIVERO, 1985, p. 61)
Logo, nos ambientes laborais, se torna difícil determinar níveis exatos de
temperatura e umidade que satisfaçam aos usuários de modo geral, visto que há uma
parcela considerável de subjetividade e preferências pessoais. O arquiteto, no entanto,
quando projeta espaços de produção, deve nortear-se pelas condições mínimas de conforto
exigidas pela norma NR-17
1
, segundo a tarefa que será executada em determinado espaço
de trabalho. Não se pode esquecer que patamares de conforto exigidos pela legislação
representam condições mínimas e não condições de excelência em conforto ambiental. No
que concerne ao conforto térmico, as variáveis principais são a envolvente, a atividade e as
condições térmicas do meio.
Conforme cita Rivero: (1985, p. 61)
O arquiteto tem em suas mãos as possibilidades de intervir sobre as
variáveis do meio para melhorar a habitabilidade dos espaços: a forma e
orientação dos volumes, conjuntamente com os dispositivos que controlam
a radiação solar; a seleção adequada de materiais e procedimentos
1
Ergonomia, norma brasileira que estabelece patamares mínimos de condições ambientais de trabalho.
199
construtivos; e a previsão de uma ventilação perfeitamente controlada são
todos elementos que muitas vezes definem uma composição e também a
arquitetura de uma região.
Assim a concepção de cada edificação industrial precisa considerar sua função.
Obviamente, o arquiteto encontrará problemas técnicos, climáticos e econômicos para
solucionar o projeto de maneira a satisfazer exigências ambientais sem impactar o
processo. (RIVERO, 1985, p. 61) É conveniente que o arquiteto compreenda a importância
do problema e procure satisfazer às exigências de projeto. Para Rivero: (1985, p. 62)
O que interessa compreender como fato importante é que quando o meio
não apresenta as condições térmicas adequadas, o que faz com que o
organismo faça uso dos mecanismos termorreguladores, de uma forma
perceptível pela pessoa, o ser humano sente uma real inconfortabilidade
térmica. O corpo se vê forçado a gastar novas quantidades de energia para
fazê-lo funcionar e por isso entra em estado de fadiga, de apatia, de falta de
atenção, totalmente inadequado para a realização de um trabalho qualquer
com aceitável eficiência.
Infelizmente, as exigências de condições térmicas adequadas nos climas quentes
úmidos são difíceis de serem alcançadas com a utilização de condicionamento térmico
natural, o que pode determinar a necessidade de climatização artificial. Em muitos espaços
de trabalho, onde são encontrados casos extremados de desconforto térmico, o arquiteto
necessita usar todos os recursos viáveis para se aproximar de condições mínimas
requeridas.
Desta forma, observa-se que os espaços de trabalho são difíceis de ser projetados,
no que concerne ao conforto térmico, devido à variedade de situações encontradas e à
dificuldade de se indicarem valores para os limites de tolerância dos usuários. (RIVERO,
1985, p. 66) Para este autor, o conforto térmico ótimo está relacionado à temperatura do ar,
à velocidade do ar, à umidade relativa, ao tipo de roupa do usuário e à atividade que
executa. Com base nestes dados, foi organizado um gráfico (Figura 4.1) que permite se
apreciar a importância da atividade na definição das condições térmicas mais apropriadas
ao meio. (RIVERO, 1985, p. 67)
200

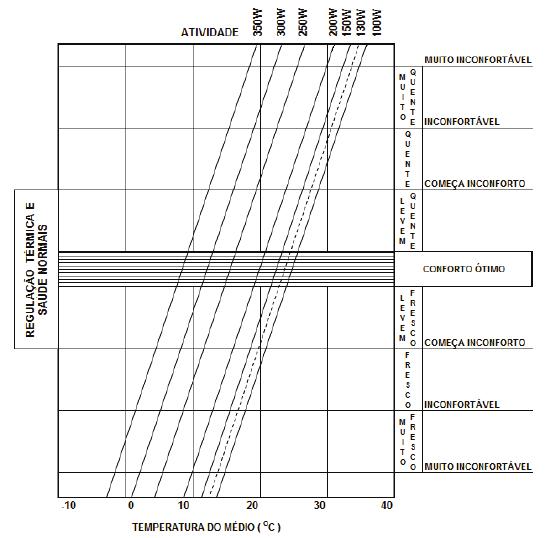

Figura 4.1. Atividade e Condições de Conforto. RIVERO, 1986, p. 67
Para Rivero (1985, p. 66), na medida em que o meio é termicamente mais hostil, o
usuário desconcentra-se da atividade que executa, o que favorece a distração e
consequente perda de eficiência e segurança no trabalho.
Como já foi dito anteriormente, a norma brasileira que determina patamares
mínimos de condições ambientais é a NR-17, que especifica os seguintes índices de
conforto: índice de temperatura efetiva entre 20
o
C (vinte graus Celsius) e 23
o
C (vinte e três
graus Celsius), velocidade do ar não superior a 0,75 m/s e umidade relativa do ar não
inferior a 40 (quarenta) %. 3orém, para determinar-se a sobrecarga térmica, visando
caracterizar atividades ou operações insalubres, a legislação brasileira adota, para tais
situações, o cálculo do IBUTG - Índice de Bulbo Úmido Termômetro de Globo, índice que
determina intervalos necessários de exposição ao calor segundo o tipo de atividade para
evitar o estresse térmico.
201
4.3.1 Exposição ao Calor
Quando se fazem projetos industriais é importante compreender dois conceitos,
desconforto térmico e sobrecarga térmica. O primeiro está normatizado pela NR-17-
Ergonomia -, é mais subjetivo, depende de características como: sensibilidade individual,
idade, sexo, clima, costumes, roupas e alimentação, dentre outras. O aspecto conforto
térmico pode variar conforme situação geográfica e condicionantes acima citadas, mas não
a sobrecarga térmica. O conceito de sobrecarga térmica é: A quantidade de energia que o
organismo deve dissipar para atingir o equilíbrio térmico. (ARAÚJO, 2002, p. 413)
Os fatores mais importantes que impactam a saúde do trabalhador quando exposto a
ambientes quentes são:
Alta frequência de fadiga física e a perda de produtividade, motivação, velocidade e
precisão. Estes aspectos vão influenciar no aumento da incidência de desvios, incidentes e
acidentes.
Quando o organismo é exposto a uma sobrecarga térmica, ocorre tensão térmica
que provoca reações fisiológicas, o que significa dizer que mecanismos termorreguladores
vão ser ativados buscando equilíbrio térmico. Alguns destes mecanismos são:
Aumento do fluxo sanguíneo, que de 250 ml por minuto, pode chegar a 1.500 ml por
minuto, a pele é aquecida e o organismo perde calor quando o ambiente está mais frio;
Sudorese, a água é aquecida pelo calor do organismo até atingir a fase de vapor e
deixar a superfície do corpo. Em ambientes saturados de umidade, a evaporação se torna
difícil, o suor adere à pele e escorre pelo corpo causando grande sensação de desconforto.
Já em ambientes com baixa umidade, o suor é evaporado. O ambiente bem ventilado
também favorece a evaporação, o que explica a necessidade de boa ventilação em
ambientes quentes.
A norma brasileira que regulamenta limites de tolerância para a exposição ao calor é
a NR 15 - Atividades e Operações Insalubres. O método utilizado para determinar estes
limites é baseado na combinação das temperaturas de globo, bulbo úmido e seco,
correlacionadas à carga térmica ambiental e à carga metabólica (é estabelecida segundo a
atividade do trabalhador).
202
Atentar para o tipo de risco a que os operários podem estar expostos quando da execução
de determinadas tarefas é fundamental no projeto de arquitetura industrial, pois só na fase
de projeto algumas medidas podem ser tomadas para mitigar estes riscos, ou até mesmo
eliminá-los.
4.3.2 Variáveis Ambientais que Interferem no Conforto Térmico
4.3.2.1 Radiação Solar
Uma edificação localizada em uma região quente e ensolarada recebe uma grande
quantidade de carga térmica do sol por unidade de área, no entanto, se a edificação tiver
orientação e forma concebida de maneira a reduzir a área exposta ao sol, o ganho térmico
solar será atenuado e poderá reduzir os requisitos de resfriamento de parte considerável da
dita carga solar. (BROWN e DEKAY, 2004, p. 68)
A irradiância solar num sítio varia de acordo com a orientação das superfícies aos raios
solares, e também segundo os dias do ano, devido à maior ou menor proximidade e
inclinação dos raios solares com relação à Terra. Para o arquiteto, é essencial ter
conhecimento da trajetória do sol, pois assim pode identificar a direção dos raios solares e a
irradiância da radiação. Assim, será possível identificar as fachadas mais expostas à
radiação e projetar adequadamente a forma da edificação, elementos de sombreamento e
aberturas. É conveniente, em climas quentes úmidos, utilizar conjuntamente, além das
estratégias de orientação e sombreamento, a captação dos ventos para arrefecimento dos
espaços.
4.3.2.2 Temperatura e Umidade
Os espaços interiores devem ser o principal elemento que permite satisfazer as
exigências de conforto adequadas, pois o abrigo modifica o entorno natural e oferece ao
usuário condições satisfatórias para executar suas atividades. Para Serra: (2004, p. 20)
Ao se imaginar quais são as condições ambientais de um espaço, é
inevitável pensar-se no ar contido nele. De fato, o ar resume, por si só, três
dos quatro parâmetros que condicionam a sensação térmica: sua
temperatura, o vapor de água contido nele (umidade) e seu movimento (a
velocidade do ar).
Assim, a temperatura do ar afeta a sensação de calor do corpo através da pele e do
ar que se respira. Caso a umidade do ar seja baixa, permite maior evaporação do suor
203
contido na pele, desta forma, o homem se refresca cedendo calor e umidade ao ar.
Conjuntamente, o movimento do ar auxilia a cessão de calor e umidade da pele ao
ar, portanto, quanto maior a temperatura e a umidade do ar, maior será a sensação de calor
percebida, enquanto o movimento do ar atenua esta sensação. (SERRA, 2004, p. 20) Para
este autor, cada 0,3 m/s de velocidade do ar equivale a uma sensação térmica de menos 1
ºC, porém quantificar a influência conjunta da temperatura e da umidade exige um grau de
complexidade maior.
É importante considerar que em condições de alta umidade a comodidade térmica
torna-se difícil de ser alcançada. O extremo oposto também dificulta o conforto do usuário,
pois a falta de umidade do ar resseca as mucosas nasais e torna difícil a respiração.
Seguramente, os outros fatores do usuário já citados - atividade, vestimenta, aclimatação -
contribuem para a comodidade térmica global.
Seria extremamente inadequado fixar valores concretos para conforto térmico. O
recomendável é considerar temperaturas acima de 15 ºC e próximas a 30 ºC com umidade
entre 40 e 80% de saturação para cada temperatura. Dentro destes valores é possível
alcançar bem-estar térmico. (SERRA, 2004, p. 22)
O interior dos espaços construídos apresenta condições ambientais, particulares e
diferenciadas do espaço exterior, teoricamente mais adequadas à ocupação humana. Os
espaços interiores possuem geralmente temperaturas menos variáveis que o espaço
exterior, devido à ação dos fechamentos que atuam como “barreiras” e à acumulação de
energia contida na pele.
Porém, não raro se encontram no interior das edificações temperaturas e umidades
superiores às do exterior, devido à ocupação e à imobilidade do ar.
O ideal seria encontrar, nos espaços projetados, condições de comodidade térmica
mais agradáveis que nos espaços exteriores, mas em alguns climas, principalmente nos
quentes, não raro encontram-se em espaços interiores condições de maior desconforto que
no exterior. O principal fator deste desconforto pode ser o excesso de umidade, que produz
sensação de calor. A estratégia mais viável para estes casos é promover a movimentação
do ar nos espaços, seja por meios passivos, híbridos ou climatizados. (SERRA, 2004, p. 23)
204
4.3.2.3 Ventilação
O projetista, ao idealizar uma edificação e sua volumetria, deve verificar as direções,
a frequência e a velocidade do vento no entorno da edificação, e observar como os ventos
podem interagir com os elementos construídos. Utilizar a ventilação natural pode ser uma
solução interessante para se conseguir condições ambientais desejáveis e boa qualidade do
ar interior.
Para Olgyay: (2006, p. 94)
Nas zonas climáticas quentes, a ventilação tem importância relevante e
funciona como “remédio” contra as altas temperaturas e umidades (...) os
movimentos favoráveis do ar devem ser utilizados para refrescar durante as
épocas quentes e também quando a umidade é muito alta. Em
contraposição, os movimentos do ar devem ser bloqueados ou evitados
durante o tempo frio. É necessário uma análise bioclimática para se ter
compreensão adequada do movimento do ar em cada região e definir os
períodos quentes e frio do ano. Somente desta forma o arquiteto pode
definir as exigências de conforto do local.
No que concerne ao conforto térmico, nas regiões com períodos quentes, a
movimentação do ar é uma variável muito importante para oferecer ao usuário condições
ambientais favoráveis. A movimentação do ar também promove o arrefecimento dos
fechamentos e móveis contidos no espaço, através da diminuição da temperatura superficial
destes elementos. Porém, a ventilação não satisfaz somente a requisitos térmicos, mas
também higiênicos, que obedecem a necessidades diferenciadas. As exigências higiênicas
possuem caráter permanente; já as térmicas têm importância quando o microclima do ar
exterior apresenta temperatura menor que o interior. (RIVERO, 1985, p. 112)
O favorecimento das condições mínimas higiênicas se dá através da infiltração. Esta
ocorre através das juntas das portas e janelas das edificações. A quantidade de ar que
penetra nos espaços interiores, ou sai deles, por infiltração depende de: imperfeições
existentes nas partes móveis das aberturas; diferença de pressão entre dois meios (interior
e exterior); e comprimento total de juntas e frestas existentes na edificação. Esta situação
pode ser favorável em climas quentes, mas se converte em problema nos climas frios, onde
a permeabilidade da edificação deve ser mínima. (Idem, 1985, p. 122)
205
Como a arquitetura precisa adequar-se a necessidades diferenciadas de ventilação
no período mais quente e no mais frio, este aspecto deu origem à ventilação de inverno,
quando a única preocupação é o cumprimento de exigências higiênicas, e à ventilação de
verão, quando exigências higiênicas e térmicas devem ser satisfeitas.
No projeto de arquitetura, esta dupla condição deve refletir na localização, área e
forma das aberturas. Assim, no inverno, o fluxo de ar deve deslocar-se sobre o usuário
(Figura 4.2), enquanto no verão o fluxo deve movimentar-se por todo o espaço interior
(Figura 4.3), para arrefecer o usuário e, simultaneamente, eliminar parte do calor acumulado
no espaço interior (piso, fechamentos e mobília). (RIVERO, 1985, p. 113)
Figura 4.2. Ventilação de Inverno. Fonte: Fig. 4.3. Ventilação de Verão. Fonte:
RIVERO, 1985: p. 113. RIVERO, 1985: p. 113.
4.4 ETAPAS DO PROJETO RELACIONADAS COM O CONFORTO TÉRMICO
4.4.1 Orientação
Olgyay (1998, p. 53) cita:
O problema da orientação em arquitetura engloba diversos fatores: a
topografia local, as exigências de privacidade, os prazeres que a vista
proporciona, a redução do ruído e os fatores climáticos referentes ao vento
e à radiação solar (...) a orientação de uma edificação determina a
quantidade de radiação solar que incide nas diferentes fachadas do edifício
em diferentes momentos.
Para Rivero (1985, p. 124), a orientação é uma determinante importante na
composição do projeto, pois pode definir o partido e a forma da arquitetura.
Quando a edificação tem orientação direcional adequada, é possível se obter
diferenciais de temperatura externa e interna, além de se reduzir a radiação solar incidente
durante as horas mais quentes do dia. Os telhados são as áreas mais expostas à radiação
solar, porém, a radiação incidente na edificação pode variar conforme a orientação e a
presença de uma sombra protetora ou elementos de proteção que podem fazer o controle
206
solar. Nos trópicos úmidos, o projeto de arquitetura deve evitar a absorção ou a entrada
direta da luz e do calor, objetivando melhores níveis de conforto nos espaços interiores.
Pela orientação pode-se estimar a quantidade de radiação incidente nas paredes e
no telhado e a que entrará através das janelas. Para Olgyay (1998, p. 54), a temperatura do
ar, umidade, ventilação e radiação solar atuam conjuntamente para produzir sensação única
de calor no corpo humano. Assim, considerando-se que o calor proveniente do sol variará
segundo as regiões e as estações do ano, em condições de calor excessivo, a orientação da
edificação deve propiciar diminuição dos impactos solares. Portanto, em climas quentes, a
proteção contra a radiação solar é fundamental; neste aspecto, espera-se do arquiteto que
recorra a estratégias de projeto que evitem a absorção ou entrada direta dos extremos de
luz e radiação solar
.
4.4.2 Envolvente e Forma da Edificação
Quando a edificação prima por oferecer em seus espaços interiores qualidade
ambiental, sua envolvente deve estar adequada ao tipo de clima. Dos fechamentos,
genericamente, espera-se que: protejam das intempéries, permitam a entrada de luz e ar
adequados, proporcionem segurança e intimidade, redirecionem a luz, controlem o
movimento do ar, proporcionem isolamento térmico e acústico. (ERGUCD, 2007, p. 75)
Especificamente no clima do Rio de Janeiro, a edificação deve: proteger da radiação solar
direta, captar a ventilação de modo a contrapor-se à umidade do ar e equilibrar quantidade
de luz e ruído externo.
Os fechamentos envidraçados apresentam características como permitir a entrada de
luz natural e proporcionar contato com o exterior, mas seu uso em climas quentes deve ser
controlado devido ao ganho térmico elevado, que gera necessidade de proteção solar.
Para Ergucd (2007, p. 75), as estratégias sustentáveis para o desenho de
fechamentos devem ser as seguintes:
Cada fachada deve ser projetada segundo sua orientação, para responder aos
problemas e às oportunidades oferecidas: o entorno da edificação não é simétrico;
Projetar com o objetivo da durabilidade: os materiais especificados devem ter ciclo
de vida durável, ser reutilizáveis e recicláveis e apresentar baixo custo de manutenção; e
207
Utilizar o princípio da simplificação: sempre que possível, adequar o espaço interior a
condições confortáveis sem utilização de sistemas mecânicos.
A forma e a organização espacial da edificação, para o desenho ambiental, resultam
da síntese dos aspectos funcionais, técnicos e estéticos. Da relação da edificação com seu
entorno (ventos dominantes, orientação, qualidade do ar, ruído), do programa e das
necessidades funcionais devem surgir a forma e o tipo de fechamento. (ERGUCD, 2007, p.
72)
Segundo Rivero (1985, p. 134), no que concerne à forma e à orientação, o
microclima global do sítio é decisivo para defini-las, pois ambas vão impactar o conforto
térmico dos usuários e a eficiência energética da edificação. A busca pela melhor orientação
é uma discussão de longa data para arquitetos e obedece a uma série de razões, conforme
cita este autor:
A melhor orientação obedece a uma série de razões: visuais, para oferecer
ampla comunicação com a paisagem ou elemento exterior particularmente
atraente; psicológicas, quando se entende, por exemplo, que a presença do
sol no meio interior, especialmente nas regiões temperadas, cria atmosfera
de influência positiva no estado de ânimo do usuário; espaciais, nos casos
em que o meio interior deva vincular-se facilmente com o exterior; lumínicas,
se desejamos evitar as consequências desfavoráveis dos ofuscamentos
produzidos pelos raios do sol; ou acústicas, quando queremos eludir o
enfrentamento direto dos fechamentos envidraçados com as fontes
geradoras de ruído.
4.4.3 Controle Solar
Os materiais de revestimento e as características projetuais das fachadas por si só
atuam como filtro entre o espaço exterior e o interior. Suas características vão permitir a
entrada de ar, calor, frio, luz, ruído e odores. A pele da edificação vai ter papel decisivo no
controle da radiação solar; em clima tropical quente úmido, entre as suas principais funções
estão contribuir para refletir e dissipar a radiação solar antes que penetre na edificação e
captar a ventilação natural. (OLGYAY, 1998, p. 63)
Diferentes tipologias de fechamentos podem gerar microclimas completamente
distintos nos espaços interiores. Por exemplo, um edifício com fachada em panos de vidro
apresenta escassa proteção à radiação solar; em contrapartida, um fechamento opaco pode
deixar o interior da edificação completamente isolado. Fica claro que as características do
fechamento devem se adequar ao clima local, às condições do entorno, à função da
edificação e à forma desejada. A pele deve contribuir para criar condições ambientais
208
favoráveis ao usuário. Uma solução para o controle da radiação solar é a utilização de
elementos físicos que vão interceptar parte da radiação antes que incida sobre a edificação,
refletindo-a e dissipando-a no ar exterior. A melhor tipologia dos dispositivos de proteção é
definida pela latitude e orientação da edificação, (Idem, 1998, p. 64)
Conforme cita Rivero: (1985, p. 101)
(...) dispositivos ou proteções pela sua forma, posição e cor constituem,
muitas vezes, o elemento fundamental da expressão exterior do volume (...)
sabemos que estes dispositivos têm outras finalidades simultâneas ou
afetam outras condições do espaço interior, como as lumínicas e as visuais,
e o arquiteto deve considerar todas estas funções para escolher, em cada
caso, o tipo mais conveniente de proteção.
Quanto à forma dos dispositivos de proteção, existe uma gama bastante variada. Há
aqueles que proporcionam sombra com maior ou menor privacidade, uns apresentam
textura expressiva, outros são horizontais, verticais etc. Quanto à mobilidade, os dispositivos
de proteção podem ser fixos ou móveis. Os móveis possibilitam o controle da radiação solar
segundo a necessidade do usuário, assim, são mais versáteis, no entanto, caso ambos
(móveis e fixos) satisfaçam as exigências térmicas, deve ser considerado na escolha o
menor custo de manutenção e facilidade de manuseio. (RIVERO, 1985, p. 103)
Fechamentos, aberturas e dispositivos de proteção devem atuar como um todo, pois
as características da pele, além de favorecer condições ambientais adequadas, vão compor
a expressão da edificação.
Os telhados estão expostos a altos índices de radiação, desta forma, os cuidados
para evitar o ganho de calor devem ser redobrados. Nas edificações industriais, pode-se
optar por cobertura de cor clara, de alumínio ou até por construir área de descanso criando
jardins na cobertura, que facilitariam na diminuição do ganho de calor pela cobertura.
(RIVERO, 1985, p. 87, 92 ).
Sendo a sombra e a brisa elementos fundamentais para combater a sensação de
desconforto provocada pela radiação solar nas regiões tropicais úmidas, a paisagem do
entorno pode ser grande aliada para obtenção de conforto térmico dos espaços construídos,
possibilitando fachadas sombreadas ou modificando as correntes de vento. (Figuras 4.4 e
4.5)
209
Figura 4.4. Efeito de Cerca Vegetal, Direção Ascendente Figura 4.5. Efeito de Cerca Vegetal.
Fonte: RIVERO, 1985: p. 118. Fonte: RIVERO, 1985: p. 118.
Como se pode observar, a disposição da vegetação (Figuras 4.6 e 4.7) combinada
com a velocidade do vento pode modificar a corrente de vento, redirecionando-a, muitas
vezes, para o local que se quer melhor ventilar.
Figura. 4.6. Cerca Vegetal Modificando a Direção do Vento Figura 4.7. Cerca Vegetal Modificando a Direção do Vento II
Fonte: RIVERO, 1985: p. 119 Fonte: RIVERO, 1985: p. 119.
Os elementos vegetais possuem forma, porte, exigências de solo e clima variados,
desta forma, o projetista tem possibilidades quase infinitas de escolha para arborizar o
entorno das edificações.
Rivero (1985, p. 160) cita:
As árvores têm funções específicas, como as de proporcionar sombra e
deter ou canalizar os ventos, criar espaços e intervir nos problemas visuais
(...) não é fácil encontrar um condicionador térmico melhor. Que pessoa no
verão preferirá caminhar ou descansar ao sol quando tem perto a sombra
restauradora de uma árvore?
A vegetação do entorno pode amenizar a temperatura quando absorve parte da
insolação, e a resfria através da evaporação. Em dias ensolarados, a temperatura na
superfície gramada é inferior à exposta diretamente ao sol, cerca de 5 a 8 °C. (OLGYAY,
1998, p. 74)
A vegetação pode atuar não somente no controle solar, mas em outros aspectos que
contribuem para melhores condições de conforto do espaço construído. Quando a
210
vegetação é mais adensada, pode reduzir os sons indesejáveis. As folhagens das plantas
acumulam a poeira do ar exterior, servindo como um filtro natural para o ar que penetra nos
espaços interiores. A vegetação pode servir como uma cortina que define espaços,
auxiliando, em alguns casos, a manutenção da privacidade. Nos climas quentes, além de
ser um excelente elemento de proteção contra a radiação solar, filtra os raios solares
evitando o ofuscamento. (RIVERO, 1998, p. 160)
4.4.5 Fechamentos Opacos
Olgyay (1985, p. 113) cita:
A forma com que o calor penetra na fachada pode ser comparada com a
forma com que um material poroso absorve a umidade, as sucessivas
camadas do fechamento se saturam de calor até que finalmente o efeito é
percebido na superfície interior. As cargas de temperatura diária se
retardam e experimentam distorções, ao filtrarem-se através dos elementos
da fachada. Estas características, próprias do material, podem ser utilizadas
de forma favorável para conseguir-se o equilíbrio das condições existentes
no interior da edificação.
Para Rivero (1985, p. 92), com relação aos fechamentos e às condições térmicas do
espaço interior, o arquiteto atua mediante recursos que se ordenam em dois grupos: os
próprios da composição arquitetônica e os inerentes ao fechamento.
No primeiro grupo se destacam: a forma global do edifício, que pode traduzir cargas
climáticas em requisitos de aquecimento; a orientação, que permite selecionar os planos
mais adequados termicamente para a função a ser executada nos espaços; o controle da
radiação solar, através da utilização de dispositivos de sombreamento; e a vegetação do
entorno, que pode auxiliar a proteção das fachadas.
O segundo grupo se refere às propriedades que definem o comportamento térmico
de um fechamento: o coeficiente de absorção da radiação solar
2
, as emissividades
3
de todas
as superfícies em contato com o ar, a condutividade térmica
4
, o calor específico e a
espessura dos materiais que o compõem.
No que concerne a fechamentos, no período mais quente, o plano mais importante é
a cobertura, por ser o que recebe maior quantidade de radiação solar. É importante citar que
2
Quociente da taxa de radiação solar absorvida por uma superfície pela taxa de radiação solar incidente sobre esta
mesma superfície.
3
Quociente da taxa de radiação emitida por uma superfície pela taxa de radiação emitida por um corpo negro, à mesma
temperatura.
4
Quociente do fluxo de calor pelo gradiente de temperatura.
211
no período noturno, ou nas estações mais frias, também haverá troca de calor, porém o
fechamento perderá calor para o exterior. Pode-se dizer que haverá uma troca negativa,
porque haverá perda de calor pela superfície exposta. (RIVERO, 1985, p. 92)
O importante é que o arquiteto compreenda o comportamento térmico dos materiais
que utilizará na composição da edificação, e quais serão as decisões projetuais para
oferecer aos usuários condições ambientais favoráveis ao seu bem-estar.
4.4.6 Fechamentos Transparentes
Segundo Rivero (1985, p. 93), os vidros têm na arquitetura funções bem definidas,
como permitir a penetração da luz natural e contato com o espaço exterior. Mesmo
favorecendo estes fatores, o uso do vidro nas fachadas também pode gerar problemas
térmicos, acústicos, econômicos e construtivos. Em muitos casos, as preocupações formais
prevaleceram sobre aspectos técnicos, e a falta de informação técnica leva muitas vezes o
arquiteto a utilizar panos de vidro sem analisar a adequação destes ao clima existente.
Para Rivero (1985, p. 93) os fechamentos transparentes em clima tropical úmido são
um ponto fraco na envolvente da edificação, pois possuem elevada transmissão térmica que
obriga a aumentar o dimensionamento dos equipamentos de condicionamento de ar, para
verão e inverno, elevando as despesas de instalação e funcionamento.
Quando há incidência dos raios de sol sobre um vidro comum (Figura 4.8), a maior
parte da energia penetra no espaço interior (transmissão direta). Parte é absorvida pelo
vidro, que se aquece e redistribui a radiação para o exterior e interior. No interior, a radiação
solar é absorvida e refletida pelos equipamentos, mobiliário e ambiente. Esta energia, em
conjunto com a energia absorvida pelo vidro e redistribuída para o lado interno, se
transforma em calor e, consequentemente, eleva a temperatura do meio.
Figura 4.8. Propriedades do Vidro. Fonte: RIVERO, 1985: p. 96.
212
As possibilidades de que a energia contida no espaço interior retorne ao exterior
seriam por convecção e radiação. Da primeira forma, o efeito seria um processo lento, pois
seria necessário o aquecimento do ar, que atingiria o vidro e seria transmitido ao exterior.
Como os corpos inseridos no ambiente emitem energia radiante em ondas longas, a
qual o vidro é opaco, as superfícies envidraçadas oferecem condições favoráveis à
penetração da radiação solar, mas para dissipá-la ao exterior apresentam condição
dificultada. Assim, as propriedades físicas do vidro favorecem um fenômeno denominado
efeito estufa.
Os vidros podem ser classificados em: comum (incolor), que permite que 80% de um
raio de sol incidente seja transmitido ao interior de um local, onde é absorvido e refletido
pelos corpos do espaço; colorido, que possui grande capacidade de absorção dos raios
infravermelhos; e metalizado, que reflete boa parte da radiação solar. (RIVERO, 1985, p. 94)
Os vidros citados anteriormente possuem diferentes condições de refletir, absorver e
transmitir a radiação solar. Estes índices é que irão determinar o desempenho do vidro. Para
melhor compreender as características dos vidros, a seguir, uma tabela com diferenciados
tipos de vidros e seus respectivos coeficientes:
Tabela 4.2. Comportamento Térmico do Vidro. Fonte: RIVERO, 1985: p. 96.
T
T
I
I
P
P
O
O
S
S
D
D
E
E
V
V
I
I
D
D
R
R
O
O ȗ Į P G t
s
Comum
0,85 0,07 0,08 0,88 t
a
+ 7
Absorvente Claro
0,52 0,41 0,07 0,68 t
a
+ 23,3
Absorvente Médio
0,31 0,63 0,06 0,56 t
a
+ 26,6
Absorvente Escuro
0,09 0,86 0,05 0,43 t
a
+ 21,0
Refletor Médio
0,25 0,42 0,33 0,42 t
a
+ 22,8
Refletor Escuro
0,11 0,42 0,47 0,28 _
Absorvente Exterior / Câmara de Ar / Comum
0,32 0,62 0,06 0,57
Onde:
ȗ = coeficiente de transmissão
Į = coeficiente de absorção
P = coeficiente de reflexão
G = coeficiente Global de transmissão
t
a
= temperatura do ar exterior (ºC)
t
s
= temperatura superficial máxima que alcança exposto ao sol (ºC)
213
A seleção do tipo de vidro a ser usado na pele da edificação deve ser cuidadosa,
pois a escolha do vidro errado pode transformar a edificação em um espaço concentrador
de calor. Visto que a energia absorvida (Į) se transforma em calor, eleva a temperatura do
vidro e aumenta a transmissão por convecção e por radiação. (RIVERO, 1998, p.95)
Há uma grande variedade de espessuras e cores no mercado, algumas películas
como as de butiral ou reflexivas resultam em vidros com índices próprios de transmissão,
reflexão e absorção da radiação solar. Estes dados devem sempre ser pesquisados pelos
arquitetos, já que podem determinar parte importante do comportamento térmico da
edificação.
Equívocos na escolha do tipo de vidro para revestimento podem causar problemas
cuja correção seja inviável. (DUARTE, 2004, p. 2) A especificação correta deve considerar
pelo menos os seguintes requisitos:
a. Satisfazer de melhor maneira o cliente e a obra, oferecendo o desempenho
adequado para as necessidades de conforto térmico, segundo as expectativas de
eficiência e custos;
b. Para resolver problemas acústicos é necessário verificar a atenuação desejada. Esta
decisão deve ser pesquisada com cuidado para não elevar grandemente os custos
da edificação;
c. Antes da escolha do tipo de vidro, deve-se verificar o nível de iluminação desejado,
pois o bloqueio da radiação solar também pode implicar bloqueio da luz visível; e
d. Em um país tropical, sempre é preciso diminuir razoavelmente a quantidade de
radiação solar que penetra no prédio.
4.4.7 Formas de Ventilar
No que concerne à origem da energia utilizada para movimentar a massa de ar, as
formas de ventilar são classificadas em dois grandes grupos: ventilação natural e ventilação
artificial. A primeira baseia-se na diferença das pressões causada pela ação dinâmica
214
do vento ou pela diferença de temperatura de dois meios; a segunda é produzida por
equipamentos ou aparelhos que necessitam de energia elétrica ou combustível.
A ventilação natural pode ser térmica ou dinâmica. A ventilação natural térmica
(efeito chaminé) se baseia na diferença entre as temperaturas do ar interior e exterior, que
originam pressões distintas e assim provocam deslocamento da massa de ar da zona de
maior para a de menor pressão. A ventilação natural dinâmica é causada pelas pressões e
depressões geradas nos volumes devido à incidência de massas de ar em suas superfícies.
(RIVERO, 1985, p. 113)
No que concerne à ventilação natural, o arquiteto pode utilizar estratégias de projeto
para ventilar as edificações segundo sua forma e aberturas. A ventilação cruzada (Figuras
4.9 e 4.10) é uma forma de resfriamento interessante. Neste caso, o fluxo de ar irá depender
da área das entradas e saídas de ar, da velocidade e direção do vento em relação às
aberturas. À medida que o ar circula em torno de uma edificação cria zonas de alta pressão
(pressão positiva) do lado que recebe os ventos diretamente, e zonas de sucção (de baixa
pressão ou pressão negativa) do lado oposto. A ventilação cruzada é eficaz quando as
aberturas de entrada da ventilação são posicionadas nas zonas de alta pressão, e as saídas
de ar, nas zonas de baixa pressão. (BROWN e DEKAY, 2006, p. 205)
Figura 4.9. Apart. Kanchunjunga.Pav Inf. Duplex. Figura 4.10. Apart. Kanchunjunga.Pav Sup. Duplex.
Fonte: BROWN e DEKAY. p. 173. Fonte: BROWN e DEKAY. p. 173.
Outra estratégia de projeto é a ventilação por efeito chaminé (Figuras 4.11 e 4.12),
em que aberturas são localizadas na parte superior do recinto por onde o ar quente sai e é
substituído por ar mais fresco, que penetra por aberturas localizadas na parte inferior da
edificação. A ventilação por efeito chaminé depende da altura entre as tomadas e saídas de
ar. Esta ação é intensificada quando se projetam espaços com grandes pés-direitos. (Idem,
2006, p. 208)
215
Figura 4.11. Efeito Chaminé.Edificação BRE - Fig. 4.12. - Efeito Chaminé.Edificação BRE – Corte no Auditório
Fonte: BROWN e DEKAY. p. 208
Fonte: BROWN e DEKAY. p. 208
A ventilação cruzada e a ventilação por efeito chaminé funcionam melhor
considerando-se certas configurações da planta. As duas estratégias podem ser utilizadas
conjugadas, para tal, alguns espaços devem ser mantidos desobstruídos, tanto no plano
vertical quanto no horizontal.
Exemplo de estratégia de ventilação conjugada é a Casa Logan (Figura 4.13), em
Tampa na Flórida, projetada por Rowe Holmes, que utiliza uma chaminé central, cria
aberturas nos três espaços centrais e forma um canal para ventilação cruzada.
Figura 4.13. Ventilação Conjugada – Casa Logan. Fonte: BROWN e DEKAY. p. 169.
4.4.7.1 Ventilação e Controle do Ar Interior
A ventilação pode ser admitida como estratégia para se alcançarem patamares
aceitáveis de qualidade do ar interior. O ar que penetra nos espaços pode ser admitido para
diluir a concentração da poluição existente no interior das edificações. A qualidade do ar
interior se refere não somente a condicionantes de conforto (temperatura, umidade, odores),
mas também a possíveis contaminantes biológicos e poluentes químicos. Tais poluentes
podem causar doenças, irritações ou desconforto nos usuários. As recomendações
216
referentes à qualidade do ar industrial se baseiam em um critério de risco (atividades e
operações que envolvem agentes químicos considerados insalubres) e concentrações
máximas permitidas segundo limites de tolerância e tempo de exposição. Assim, as
concentrações e o tempo de exposição são definidos conforme a substância poluente. A
vazão de ar requerida para cada espaço depende da intensidade e natureza da fonte. Em
ambientes industriais, a norma brasileira que determina condições de salubridade através
dos limites de tolerância e atividades de risco é a NR-15
5
. (ARAÚJO, 2002, p. 381)
Em alguns ambientes industriais, pode ser utilizada unicamente a ventilação natural,
mas, dependendo do processo, pode ser necessário o uso de ventilação artificial para se
alcançarem patamares higiênicos mínimos. Nestes ambientes, utilizam-se duas classes
gerais de sistemas de ventilação, a por diluição e a local exaustora. Na ventilação por
diluição, o ar puro é misturado com o ar contaminado, assim, o ar é diluído e a concentração
da substância tóxica alcança um patamar seguro. Este sistema de ventilação não pode ser
usado para remoção de poeiras, partículas metálicas ou substâncias altamente tóxicas. O
sistema de ventilação local exaustora se caracteriza por fazer a remoção dos contaminantes
que são sugados por um exaustor, captados por uma coifa, transportados por dutos e
retidos em filtros (BASTOS, 2002, p. 44)
4.5 CONFORTO VISUAL E ILUMINAÇÃO
No projeto industrial, considerar a iluminação é fundamental para criar projeto de
qualidade. A iluminação no projeto industrial apresenta diferentes aspectos, os principais
estão ligados a eficiência energética da edificação, a produtividade e saúde do usuário. Em
cada projeto industrial devem ser pesados: a finalidade do espaço, o trabalho a ser
iluminado e a tarefa visual a ser executada. Nos espaços destinados à produção, a luz
adequada possibilita boa execução da tarefa. Também o uso racional da iluminação vai
permitir que os níveis de consumo da edificação não sejam elevados. A luz nos espaços
pode imprimir-lhes diferentes aspectos, como: valorização do ambiente, aspecto de alegria
e, quando esta é natural e vem através de janelas, permite ao usuário ter contato com o
exterior, facilitando a percepção do espaço exterior. O que traz certo conforto ao usuário,
amenizando a sensação de confinamento.
(GONÇALVES e VIANNA, 2000, p. 75-78)
5
Atividades e operações insalubres.
217
Cabe aqui uma observação: a entrada da luz natural está relacionada ao ganho de
calor. Este deve ser um dos desafios do arquiteto industrial, o de utilizar a iluminação natural
sem deixar o calor impactar o conforto do usuário.
A iluminação não se limita ao uso da luz do dia, mas também ao uso da iluminação
artificial. Nas edificações industriais a luz artificial é muito exigida, tanto pelo grau de
acuidade visual
6
exigido na execução de determinadas tarefas, quanto pelo regime de uso e
ocupação das edificações industriais, que muitas vezes funcionam 24 horas por dia.
Desta forma, a iluminação nos espaços fabris está relacionada com a quantidade de
calor que pode ser carreado com ela, principalmente quando há entrada de luz natural sem
que sejam tomadas devidas precauções para atenuar a radiação solar. Também está
relacionada com a eficiência energética da edificação, e com o tipo de atividade que está
sendo executada no interior fabril e o desempenho esperado. Aspecto a ser evidenciado,
são os impactos negativos causados ao desempenho, à saúde e segurança do usuário caso
a iluminação seja inadequada.
As tarefas visuais de um ambiente fabril podem ser bastante variadas, e, desta
forma, exigem diferentes níveis de iluminância. Por exemplo: podem ser diminutas, muito
grandes, escuras ou claras, envolvendo formas planas ou tridimensionais. (PHILIPS, 1986,
p. 77)
Quanto à percepção visual, as tarefas são classificadas conforme o tamanho do
detalhe. As tarefas críticas exigem maior iluminância e ausência de ofuscamento, enquanto
as menos críticas requerem menor iluminância e qualidade de iluminação. (Idem, ibidem)
O sistema de iluminação
7
é determinado considerando-se a natureza do trabalho a
ser executado, a tipologia do teto e a forma do espaço fabril. As edificações industriais são
divididas em quatro tipos básicos: piso único sem aberturas na cobertura, vários pisos, piso
único com aberturas na cobertura e edificações de grande altura. (Idem, ibidem)
Quando a edificação tem piso único sem aberturas na cobertura, é indicado que o
pé-direito varie entre três a sete metros. Nestes espaços, as lâmpadas devem ter alta
6
Capacidade de percepção nítida de dois pontos que estão muito próximos entre si.
7
Os sistemas de iluminação mais encontrados são: a iluminação geral, que proporciona iluminação horizontal e
uniforme sobre a área total iluminada; localizada, que produz iluminamento elevado em locais de interesse; e
local mais geral, que consiste em produzir uma iluminação focada em certa área de interesse e outra
complementar no restante do espaço.
218
eficiência e longa vida. As luminárias costumam ser posicionadas em linhas contínuas ou
interruptas. Para evitar sombras sobre as tarefas visuais e luz refletida nos olhos dos
operários, as linhas de luminárias devem ser distribuídas perpendicularmente às linhas de
produção. (Idem, ibidem)
Quando a edificação possui vários pisos, uma boa alternativa é usar o teto branco e
liso, pois apresenta melhor desempenho como superfície refletora. Caso estes espaços
apresentem condicionamento, a iluminação e os dutos devem ser projetados em conjunto
para se criar sistema integrado. (Idem, 1986, p. 79)
Quando as edificações possuem piso único, utilizar a iluminação zenital é a
estratégia de projeto mais adequada, pois geralmente grandes áreas são destinadas a
atividades laborais, que exigem boa uniformidade e quantidade de luz. (GONÇALVES e
VIANNA, 2000, p. 171)
A distribuição de luz proveniente da iluminação zenital depende basicamente da
forma da abertura e da altura entre o plano de trabalho e o elemento zenital. As tipologias
convencionais das aberturas zenitais são os sheds, os lanternins, o teto de dupla inclinação
e os domus, as claraboias ou as cúpulas. Os elementos mais utilizados em ambientes
industriais são sheds, lanternins e tetos de dupla inclinação (Figura 4.14). Os domus, as
claraboias e as cúpulas são muito utilizados em galerias, museus, shoppings e grandes
espaços de lazer. (Idem, 2000, p. 174)
Há que se considerar a relação entre ganho de calor associado à luz, e, assim, evitar
exposições excessivas, como as resultantes do teto de dupla inclinação. O lanternin com
orientação norte-sul pode estar associado a elementos de sombreamento. O shed, quando
orientado a sul, é indicado na otimização de entrada de luz natural difusa para o clima
quente úmido.
219
Figura 4.14. Aberturas Zenitais. Fonte: GONÇALVES E VIANNA, 2001: p. 174.
No que concerne à iluminação em construções altas – acima de sete metros –,
devido ao fato de a iluminação ter que ser fixada a grande altura, as luminárias devem ser
de facho fechado com lâmpadas de mercúrio (cor corrigida, vapor metálico ou sódio de alta
pressão). Estas lâmpadas são adequadas, em virtude dos fatores economia e manutenção.
(PHILIPS, 1986, p. 79)
Quando a execução das tarefas nas edificações industriais requer atenção visual
especial, a iluminação geral, na maioria das vezes, não satisfaz os índices mínimos de
iluminamento requerido. Neste caso, soluções especiais devem ser projetadas; assim,
recomenda-se o uso de iluminação adicional (Figura 4.15).
Figura 4.15. Iluminação Adicional. Fonte: PHILIPS, 1986: p. 80.
Algumas das tarefas que requerem iluminação complementar são: inspeção de
objetos pequenos ou montagens de objetos que contenham pequenas dimensões; controle
de dimensões; inspeção de peças usinadas; inspeção de medicamentos líquidos, que
muitas vezes são feitos em movimento; e inspeção de objetos feitos de vidro. (PHILIPS,
1986, p. 80)
220
4.5.1 Iluminância de Interiores
Os níveis de iluminância foram estabelecidos segundo estudos empíricos realizados
em 1932 que relacionavam a acuidade visual ao nível de iluminação. Porém o desempenho
na realização das tarefas está relacionado não somente à acuidade visual, mas também à
complexidade da tarefa e à capacidade e experiência do operário em executá-la.
(GONÇALVES e VIANNA, 2001, p. 75)
Desta forma, os fatores considerados para a determinação do nível de iluminância
são os seguintes: o tamanho dos detalhes críticos das tarefas; a distância a que os detalhes
são vistos; a luminância das tarefas (fator de reflexão); os contrastes entre a tarefa e o
entorno; a velocidade com que estas tarefas devem ser desenvolvidas; o grau de precisão
exigido na realização das tarefas; a idade de quem as realiza. (Idem, 2001, p. 78)
As características de iluminamento dos espaços não devem ser feitas tão somente
através do grau de iluminância, no entanto, em espaços de produção o nível de iluminância
sempre foi determinado pela função. Segundo Gonçalves e Vianna (2001, p. 78), o critério
utilizado sempre foi o da maior eficiência, traduzida como sinônimo de produtividade, ou
seja, maior rapidez na execução das tarefas, menor cansaço e eliminação de erros
cometidos.
Para Gonçalves e Vianna (2001, p. 78) um dos objetivos do projeto de iluminação é
proporcionar o melhor desempenho de uma tarefa visual. Para tal, o projetista deve
considerar algumas medidas que vão nortear a criação de determinado espaço.
Assim, o partido deve ser definido. Nesta etapa, as seguintes questões devem ser
equacionadas: A iluminação será natural ou artificial? Ambas serão adotadas em
complemento uma da outra? A iluminação natural será zenital ou lateral? Na iluminação
artificial, que sistema será adotado? Sendo o espaço de produção de grande permanência,
quais cores de revestimento serão adotadas? Como será o layout interno? Haverá
necessidade de iluminação suplementar em algum posto de trabalho? Quais os índices
mínimos requeridos pela legislação? Uma vez equacionados estes principais requisitos, os
projetistas caminham para um projeto que pode alcançar nível ótimo de iluminância.
Para a visão, o nível ótimo de iluminância é aquele que possibilita reconhecimento
mais fácil da informação sem causar cansaço visual, mas nem sempre é o mais alto nível. A
221
oferta de maior iluminamento no plano de trabalho pode proporcionar melhor capacidade de
reconhecimento de detalhes e cores, mas existem dois aspectos a serem considerados:
• O aumento do nível de iluminância pode acarretar custos elevados, não
somente na implementação do projeto como na fase posterior de consumo
energético e manutenção;
• A melhora da acuidade visual é limitada por um nível máximo de iluminância,
estimado em torno de 2.000 lux. (GONÇALVES e VIANNA, 2001, 78)
Desta forma, no projeto para espaços de produção estes dois aspectos devem ser
sempre considerados, com o intuito de alcançar a maior eficiência, o melhor desempenho
energético e redução de custos de projeto e utilização.
Considerando normas de projeto, a legislação brasileira parâmetro para os espaços
de produção é a NBR 5413 – Iluminância de Interiores. Esta norma estabelece níveis de
iluminância por classe de tarefas visuais, considerando algumas condições gerais: o uso de
iluminação suplementar se for necessário aumentar o nível iluminância em campo de
trabalho específico; a iluminância do restante do ambiente não deve ser inferior a 1/10 da
adotada para o campo de trabalho; a iluminância em qualquer ponto da área do campo de
trabalho não deve ser inferior a 70% da média determinada pela NBR 5382 – Verificação de
Iluminância de Interiores.
Para a seleção de iluminância, a norma estabelece características da tarefa e do
observador (pesos) que são a idade, a velocidade e precisão da tarefa, e a refletância do
fundo da tarefa. O somatório dos pesos determina qual será a faixa (inferior, média e
superior) de iluminância adotada no projeto. Para se utilizar a iluminância inferior o valor da
somatória deve ser igual a -2 ou -3; a iluminância superior será utilizada quando a somatória
for igual a +2 ou +3; a iluminância média deve ser aplicada nos outros casos.
4.6 CONSIDERAÇÕES SOBRE CONDIÇÕES AMBIENTAIS DO TRABALHO
É consenso que nos projetos industriais um dos aspectos fundamentais é a
consideração das condições ambientais do trabalho. Os ambientes industriais, por serem
espaços de longa permanência, devem oferecer aos usuários ambientação adequada,
visando seu bem-estar, bem como a boa execução das tarefas desenvolvidas em seu
interior. Assim, pode-se inferir que na arquitetura industrial contemporânea é primordial que
222
se considerem medidas projetuais que mitiguem ou eliminem as temperaturas
desconfortáveis, o ruído excessivo, a ventilação inadequada e outros aspectos ambientais
que possa tornar o espaço insalubre ou desconfortável. Como na arquitetura industrial as
variáveis que mais interferem no conforto térmico são a envolvente, a atividade e as
condições térmicas do meio, é importante destacar que o arquiteto pode interferir nas
condições térmicas através da forma da edificação que concebe. Assim, as condicionantes e
as etapas de projeto relacionadas com o conforto térmico apresentados neste capítulo
servirão como material complementar para a transposição de um tipo, de origem europeia,
ao clima tropical quente úmido.
223
REFERÊNCIAS BIBLIOGRÁFICAS
ARAÚJO, G.M. de. Normas regulamentadoras comentadas, legislação de segurança e
saúde do trabalho. Rio de Janeiro: Green Management Consulting, 2002. 1.232p. ISBN 85-
901299-4-2.
ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. NBR 5413:1992: Iluminâncias em
Interiores – Procedimento.
BASTOS, L.E.G. Ventilação natural e mecânica. 2001. 78 f. Apostila (Curso de Engenharia
de Segurança do Trabalho) – Escola Politécnica da UFRJ, Rio de Janeiro, 2002.
BROOS, H. A construção industrial: sua posição na atual sociedade. Projeto, São Paulo,
edição 121. p. 89-93, maio. 1989.
BROWN, G.Z.; DEKAY, M. Sol, vento e luz: estratégias para o projeto de arquitetura. Porto
Alegre: Bookman, 2004. 415 p. ISBN: 978-85-363-0344-4.
EDWARDS, B.; HYETT, P. Guía básica de la sostenibilidad. Barcelona: Gustavo Gili,
2005.121 p. ISBN 84-252-1951-5.
ERGUCD - ENERGY RESEARCH GROUP BY UNIVERSITY COLLEGE DUBLIN. Um
vitruvio ecolígico; princípios y práctica del proyecto arquitectónico sostenible. Barcelona:
Gustavo Gili, 2007. 153 p. ISBN 978-84-252-2155-2.
GONÇALVES, J.C.S.; VIANA, N.S. Iluminação e arquitetura. São Paulo: Virtus S/C, 2001.
378 p.
GRANDJEAN, E. Manual de ergonomia: adaptando o trabalho ao homem. Porto Alegre:
Artes Médicas Editora, 1998. 338 p. ISBN – 85-7307-353-5.
HETZEL, J. Haute qualité environnementale du cadre bâti: enjeux et pratiques. Paris:
AFNOR, 2003. 292 p. ISBN 2-12-385511-1.
OLGYAY, V. Arquitectura y clima: manual de diseño bioclimático para arquitectos y
urbanistas. Barcelona: Gustavo Gili, 1998. 203 p. ISBN-13: 978-84-252-1488-2.
224
PHILIPS, A. The Best in industrial architecture. Suíça: Rotovision, 1992. 224 p. ISBN 2-
88046-161-8.
RIVERO, R. Arquitetura e clima: acondicionamento térmico natural. Porto Alegre: D.C.
Luzzato Editores, 1985. 240 p. ISBN 85-85038-20-9.
SERRA, R. Arquitectura y climas. Barcelona: Gustavo Gili, 2004. 94 p. ISBN 84-252-1767-
9.
ZAMBRANO, L.M.A. Integração dos princípios de sustentabilidade ao projeto de
arquitetura. 2008. 380 f. Tese de Doutorado - Faculdade de Arquitetura e Urbanismo,
UFRJ. Rio de Janeiro.
REFERÊNCIAS BIBLIOGRÁFICAS EM MEIO DIGITAL
BARROSO-KRAUSE, C; SANTOS, M. J. O; NIEMEYER, M. L; PORTO, M. M. Bioclimatismo
no projeto de arquitetura: dicas de projeto. 83 f. Apostila (Curso de Arquitetura e Urbanismo)
– PROARQ – DTC / FAU–UFRJ, Rio de Janeiro. 2005. Disponível em:
<www.fau.ufrj.br/apostilas/conforto/apostilacbk20051.pdf> Acesso em: 16 set. 2009.
DUARTE, P. Vidros refletivos para o controle da luz e o calor. [setembro. 2004].
Entrevistador: G. Gelinski. São Paulo: Finestra. Disponível em:
<www.arcoweb.com.br/tecnologia/vidros-refletivos-para-o-28-09-2004.html> Acesso em 22
jul. 2008.
OPUSENVIRONNEMENT. 14 Cibles pour un environnement meilleur. Lille, abr. 2004.
Disponível em:
<www.opusenvironnement.com/HQE/PageHQE/opus%20hqe%2014%20cibles.htm> Acesso
em: 10 jan. 2009.
PORTO. S. Indústrias mais humanas [abril. 2007]. Entrevistador: S. Sayegh. São Paulo:
Techne. Disponível em: <www.revistatechne.com.br/engenharia-civil/121/artigo46952-
1.asp> Acesso em: 16 jun. 2009.
225
CAPÍTULO V – CONSIDERAÇÕES SOBRE A ADEQUAÇÃO DO TIPO AO CLIMA
TROPICAL QUENTE ÚMIDO
5.1 CONSIDERAÇÕES INICIAIS
As fábricas selecionadas para se construir o esquema referencial da tipologia foram
projetadas e edificadas em locais de clima temperado ou frio. A concepção e as
estratégias de projeto podem, portanto, se diferenciar da arquitetura para o clima quente
úmido. Este capítulo tem como objetivo tratar da compatibilidade do tipo, objeto da tese,
às regiões de clima tropical quente úmido, com base nas diretrizes projetuais que levam
ao conforto ambiental, com ênfase nos aspectos térmicos. Para tal, se avaliarão os
elementos do tipo que contribuem para o conforto térmico.
Dessa forma, procurou-se identificar no panorama da arquitetura industrial brasileira
profissionais que tenham apresentado, em seus projetos, afinidades com o tipo de
edificação em estudo. A partir daí, foram entrevistados alguns profissionais de importantes
escritórios de arquitetura, de modo a se obter uma visão desta adequabilidade climática do
tipo.
Às informações obtidas nas entrevistas, se somaram as informações projetuais
referentes a três edificações industriais concebidas e edificadas no Brasil.
Assim, este capítulo visa esclarecer as seguintes questões: O tipo pode adequar-se
ao clima tropical quente úmido? Caso seja possível esta adequação, quais medidas
projetuais devem ser priorizadas? Quando feita a adequação, esta arquitetura perde suas
principais características ou ainda pode manter os principais elementos do tipo?
Para tal, considera-se interessante abordar as questões destacadas nas entrevistas,
elencar estratégias de projeto e expor exemplos de projetos locais, com o objetivo de
adequar o tipo ao clima tropical quente úmido. A adequação se referenciará tanto no estudo
da prática profissional quanto no referencial teórico estudado no capítulo dois.
5.2 EXEMPLOS LOCAIS
Para tratar da compatibilidade do tipo ao clima tropical quente úmido, julgou-se
interessante apresentar obras dos profissionais entrevistados que apresentam elementos do
tipo. Portanto, a seguir serão apresentadas três edificações industriais: VALEO, projetada
226
pelo GCP Arquitetos; PW BRASIL EXPORT, concebida por Élio Madeira Associados; e
KNAUF, idealizada pela NPC Grupo Arquitetura Ltda.
5.2.1 Metodologia dos Casos Brasileiros Estudados
Para verificar a adequação do tipo ao clima tropical quente úmido, foram estudados
exemplos locais, concebidos por arquitetos brasileiros que apresentam elementos do tipo. A
pesquisa sobre estas edificações foi feita em órgãos como o CBCA - Centro Brasileiro da
Construção em Aço -, a ABCEM - Associação Brasileira da Construção Metálica - e
ARCOWEB - Acervo digital sobre arquitetura, design, interiores e lightingdesign, atualizado
diariamente -. O estudo das edificações partiu da avaliação de documentação
disponibilizada por estes órgãos (revistas, periódicos e citações sobre premiação a estes
edifícios industriais). Através da análise inicial das edificações, foi possível verificar a linha
projetual de cada arquiteto e seu compromisso com a concepção de arquitetura industrial
que apresenta qualidade ambiental. A partir daí, foram feitas entrevistas com estes
arquitetos, onde se apresentaram questões gerais do processo de projeto industrial, bem
como questões específicas que tratam da adequação de uma arquitetura industrial para uma
região de clima tropical quente úmido, além da complementação do estudo sobre as
edificações concebidas e construídas no Brasil. Por impossibilidade de tempo e financeira,
não foram percorridas todas as fábricas nacionais estudadas, porém uma das edificações foi
visitada, a indústria PW BRASIL EXPORT, projetada pelo arquiteto Élio Madeira. A visita
possibilitou verificar-se in loco que estratégias de projeto foram priorizadas por este
arquiteto, e como, na prática, elas podem atribuir à edificação qualidade ambiental. A seguir,
será apresentado o estudo sobre os exemplos de arquitetura local.
5.2.2 Cobertura e fechamentos que definem partido: indústria VALEO
5.2.2.1 Ficha
227
Tabela. 5.1. Ficha VALEO . Fonte: GCP Arquitetos
PROJETO
Nome da
Edificação
Fábrica VALEO
Cliente Valeo Sistemas Automotivos Ltda.
Período de
Construção
2004 - 2006
Área
Construída
19.200 m
2
Área do
Terreno
110.000 m
2
Função da
Edificação
Fabricação de sistemas automotivos. Abriga área de produção, estoque e docas,
laboratórios, escritórios, sala de treinamento e reunião, depósito, vestiários e refeitório.
EQUIPE
Arquitetura
Davis Brody Bond Architects - Steven Davis; GCP Arquitetos - Sergio Coelho (autores);
Maria Augusta Bueno (coordenação DBB / GCP); Anna Dietzsch, Naji Moujaes, Domenico
Lio e Tobias Armbos (colaboradores / DBB); Alessandra Araújo, Maurício Reverendo, Daniel
Mariano, Izabella Cruz, Adriana Oliveira, Dante Honda, Faride Elia, Veridiana Magalhães,
Stella Tomiyoshi, Renata Bernardino e Agnaldo Amaral (colaboradores / GCP)
Engenharia Projecta (estrutura metálica)
Estrutura Metálica
LOCALIZAÇÃO
Cidade /
País
Guarulhos, São Paulo, Brasil
Lat/Lon/ Alt.
Média
Latitude: 23º 26’ 38”.3 S / Longitude: 46º 37’ 25”.9 O / 850 m
Clima
Faixas de clima tropical, com verão quente, sem estação seca de inverno, do tipo Cfa
*
onde
a temperatura média do mês mais frio está entre 18 °C e -3 °C – mesotérmico.
*Chuvas bem distribuídas e verões rigorosos.
Descrição Complexo industrial construído em Guarulhos.
ESTRUTURA
Fundação Em concreto
Elementos
Verticais
Aço (elementos periféricos)
Elementos
Horizontais
Aço
ENVELOPE
Fechamento
Painéis sanduíche, formados por duas placas metálicas e preenchidos com espuma de
poliuretano.
Venezianas de policarbonato
Cobertura
Metálica – termoacústica –
Foram criados lanternins entre os volumes.
Aberturas
Laterais
Sem aberturas laterais.
INSTALAÇÕES
PREDIAIS
Expostos, mas para a parte interior da edificação.
Iluminação Natural e Artificial
Climatização híbrida (natural conjugada com ar-condicionado na área de processo).
INTERIOR
Tipo de
Planta
Acompanha a topografia do terreno, piso único para processo e escritórios, refeitório e
vestiário localizados no subsolo
Tipo de
Circulação
Planta livre, circulação definida pelo processo (no piso único)
No subsolo, há circulação periférica entre vestiários e refeitório
228
5.2.2.2 O Projeto

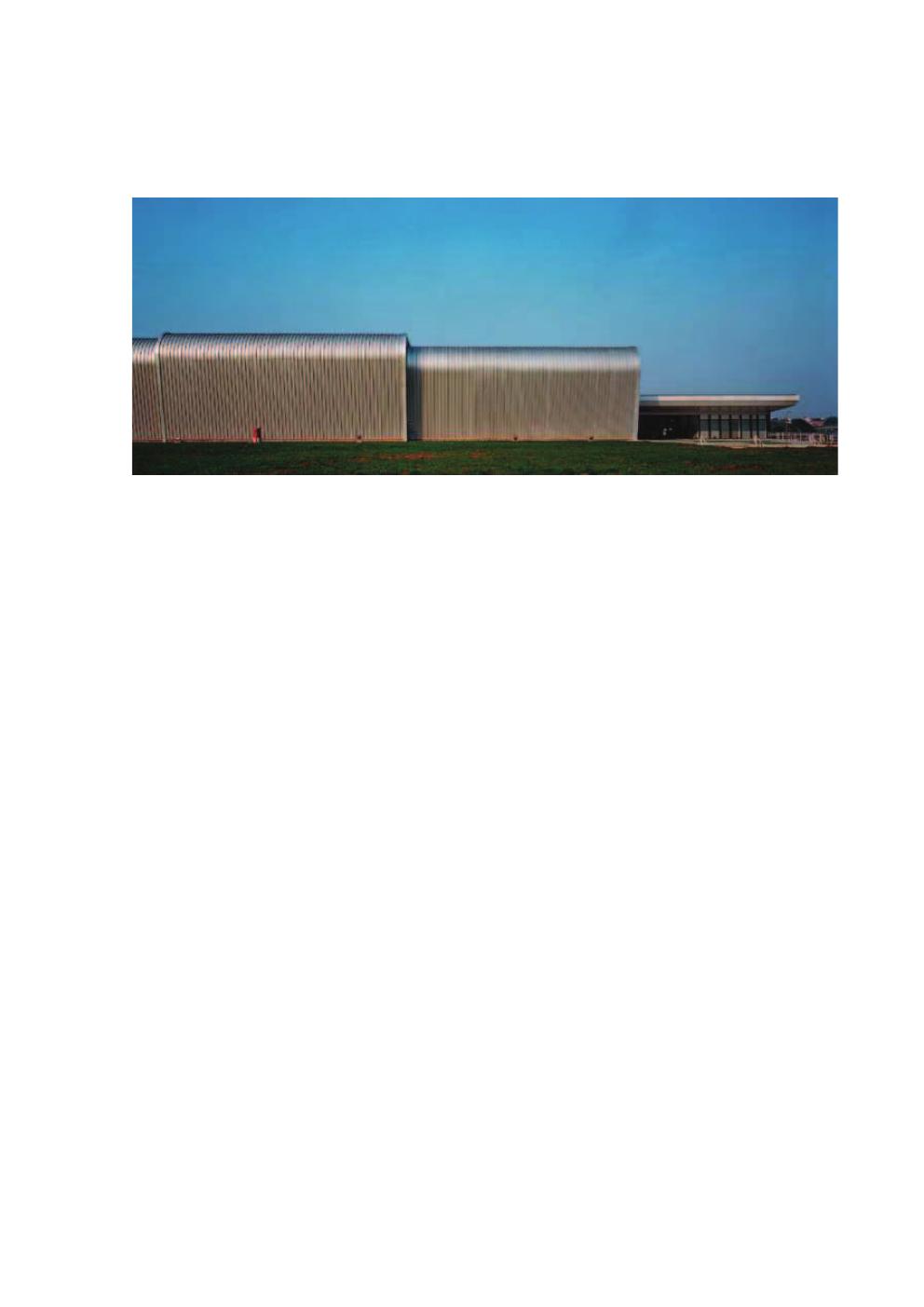

Figura 5.1. Visão Geral VALEO. Fonte: ARCOWEB, 2007
A Indústria Valeo, localizada em Guarulhos, São Paulo, atua no segmento de
autopeças. (Figura 5.01) Três módulos de curvaturas diferenciadas compõem a edificação,
cuja planta abriga: setor administrativo (escritórios, sala de reuniões, espaço para
treinamento e laboratórios), área de produção, refeitório, vestiários e cozinha industrial.
(Figura 5.02) Em entrevista concedida à revista Finestra, o arquiteto Sergio Coelho, da GCP
Arquitetos (responsável pela concepção da edificação), declarou:
A forma arquitetônica adotada, além de favorecer o melhor desempenho do
escoamento da água das chuvas, é resultado da intenção de explorar o não
óbvio, de evitar o fácil trinômio teto-calha-fechamento (...) É uma certa
referência à presença da curva na arquitetura brasileira, especialmente na
obra de Oscar Niemeyer. Portanto, as linhas originais e ousadas da
arquitetura não constituem um formalismo; ao contrário, as razões técnicas
ligadas à funcionalidade do edifício (tais como ventilação, iluminação e
escoamento das águas) representaram fatores preponderantes no projeto,
resultando numa feliz aliança entre forma e função. Assim, a nova unidade da
Valeo causa um primeiro impacto pela solução arquitetônica, com três
volumes concebidos como grandes superfícies curvas, onde cobertura e
parede se fundem formal e construtivamente. (COELHO, 2007, p. 1)
229

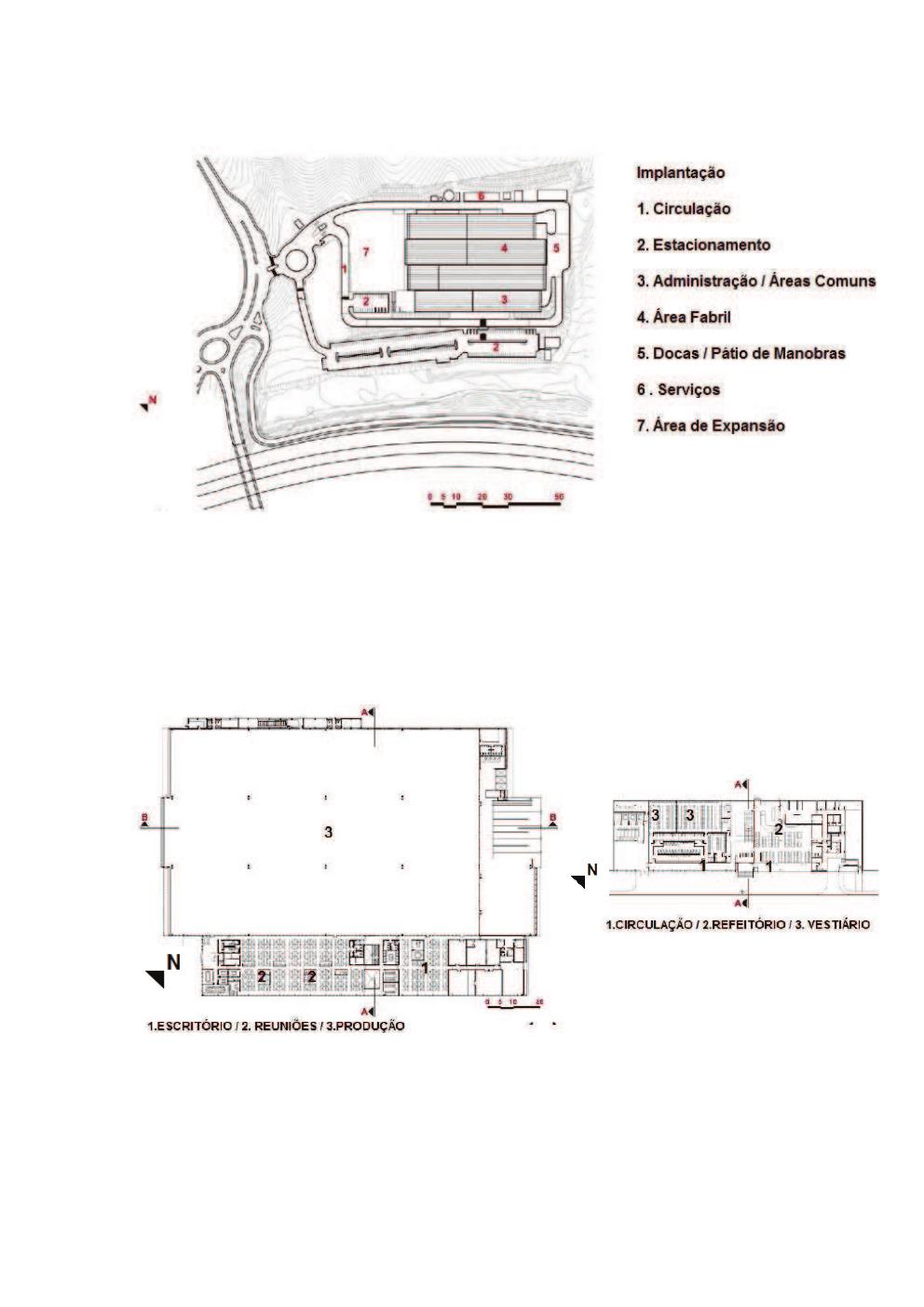

Figura 5.2. Implantação VALEO. Fonte: ARCOWEB, 2007
A edificação foi concebida dentro do conceito umbrella building (Figura 5.03),
com estrutura de periferia em aço. Dessa forma, o espaço de produção possui pouca
interferência da estrutura. Para aproveitar ao máximo os níveis do terreno, o refeitório e
o vestiário foram localizados no subsolo. (Figura 5.04)
Figura 5.3. Planta Baixa VALEO. Fonte: COELHO, 2007
230
Figura 5.4. Corte AA VALEO. Fonte: COELHO, 2007
Figura 5.5. Corte BB VALEO. Fonte: COELHO, 2007
Para criar lanternins entre cada um dos volumes, as coberturas foram planejadas
com alturas diferentes. (Figuras 5.04 e 5.05) Foi possível conceber uma faixa de vidro do
piso ao teto (Figura 5.06) graças à altura e largura diferenciada dos módulos. Esta estratégia
de projeto possibilitou a melhor utilização da luz e ventilação naturais. Utilizaram-se nas
janelas dos lanternins vidros translúcidos na cor verde, para evitar o ofuscamento na área
de produção.

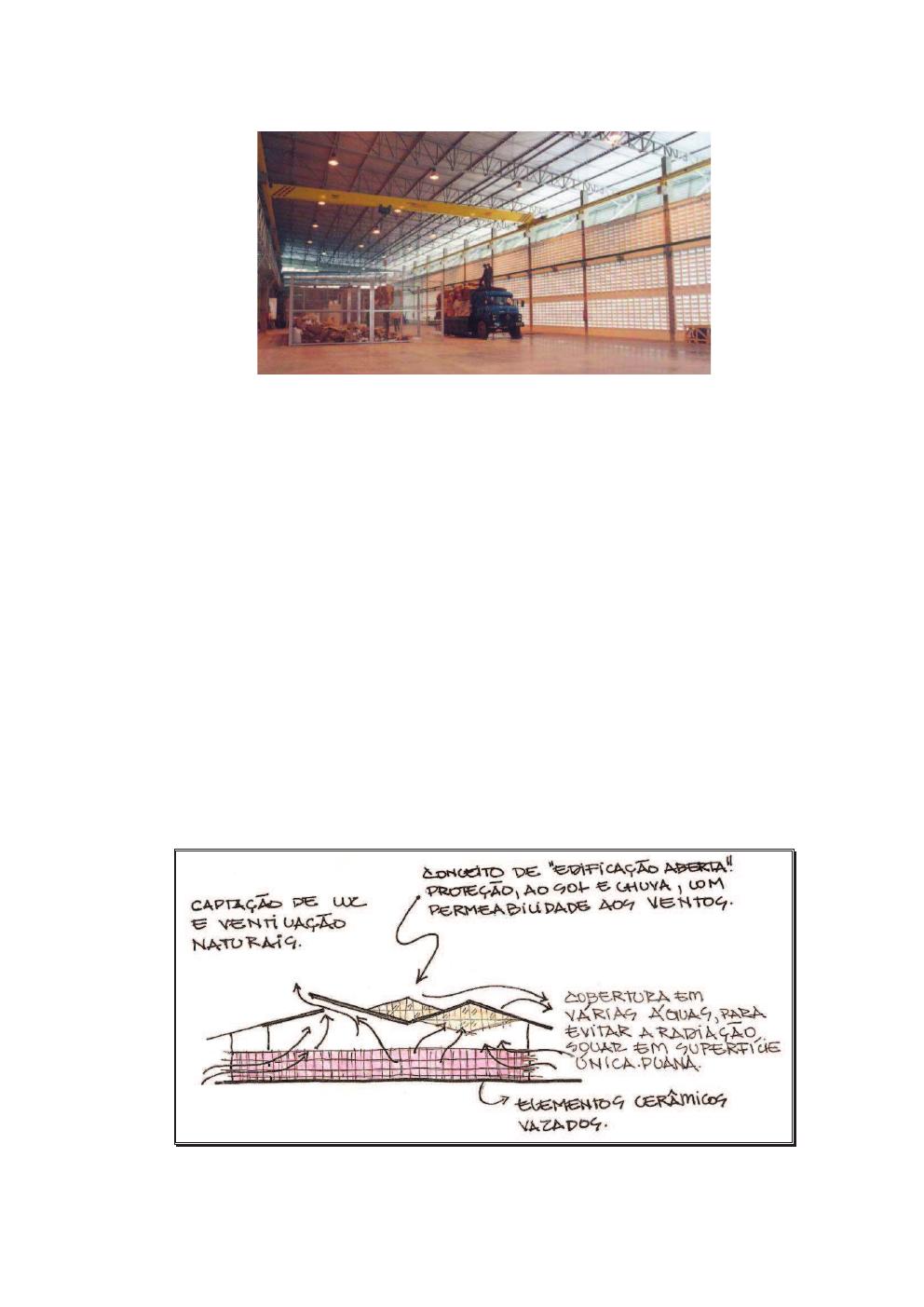

Figura 5.6. Interior Fábrica da VALEO. Fonte: COELHO, 2007
A tipologia diferenciada de cobertura conjugada com os fechamentos (Figuras
5.07 e 5.08) evitou possíveis problemas futuros com calhas e descidas pluviais, desta
forma o perfil arredondado da edificação mitiga o risco de infiltração e redesenhou o
lanternim tradicional, com calha sobre a cobertura.
231

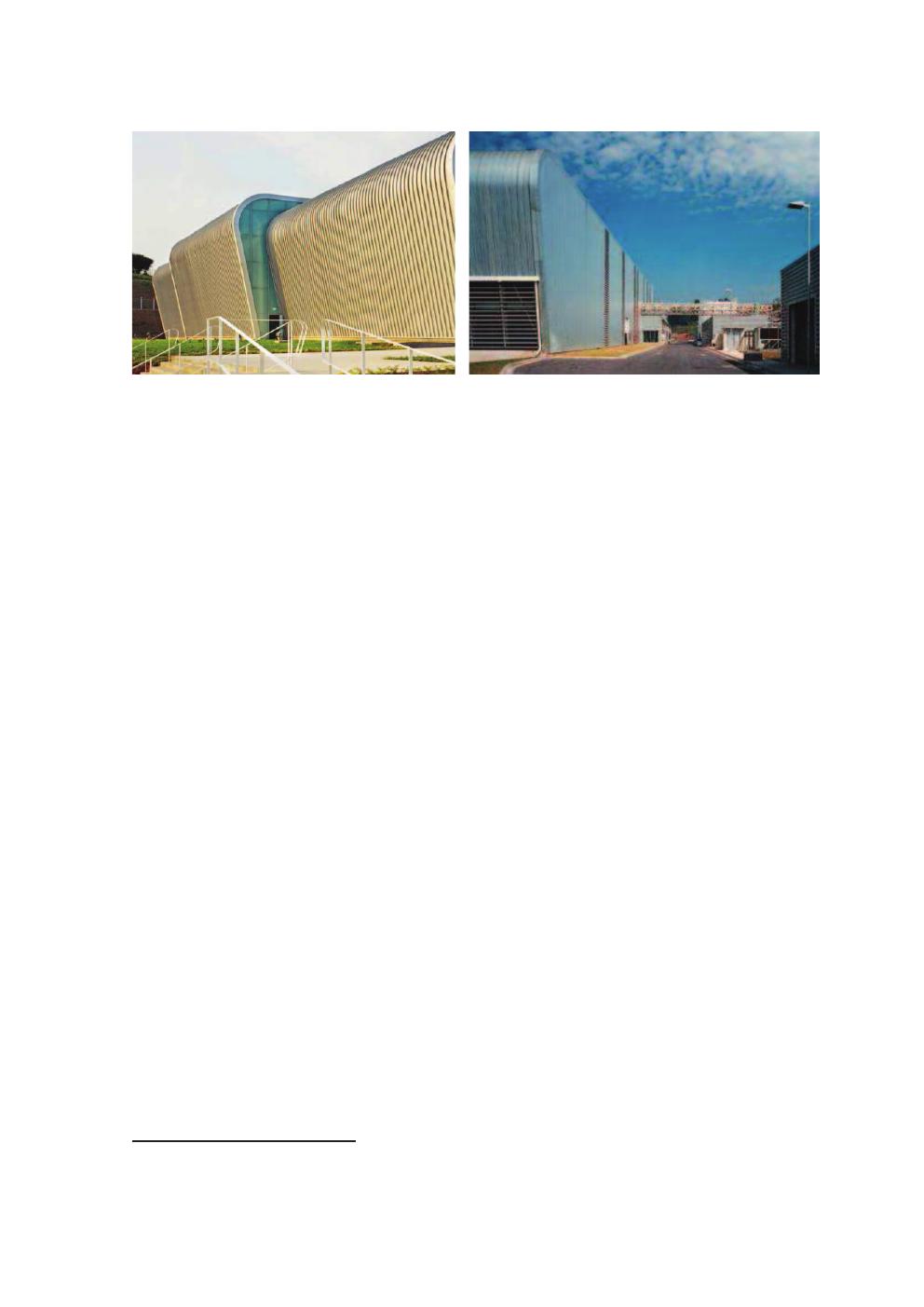

Figura 5.7. Detalhe Fachada VALEO.
Fonte: Arquitetura e Aço, 2009.
Figura 5.8. Detalhe Fechamento VALEO.
Fonte: Arquitetura e Aço, 2009.
A edificação utiliza ventilação híbrida, a natural (oriunda das janelas do lanternim),
conjugada com ar-condicionado na área de processo (o ar penetra no ambiente através de
venezianas de policarbonato, é insuflado por dutos e removido do interior por convecção).
O sistema estrutural da edificação é constituído por pilares duplos de aço com 80
centímetros de diâmetro e treliças de aço. A flexibilidade da planta é assegurada pela
presença de grandes vãos representados por malha estrutural de 27 x 30 m.
A maior expressão desta edificação são os fechamentos e a cobertura, pois estas
formam uma superfície única e criam volumetria de expressão diferenciada. As telhas e
fechamentos são painéis metálicos de aço galvalume
1
zipado, do tipo sanduíche
(preenchida com lã de isolamento térmico), os painéis possuem 405 mm de largura e 65 mm
de altura, com espessura de 0,95 mm. Os painéis são conectados entre si, por clipes de
alumínio. Os painéis dos fechamentos são fixados em estrutura metálica aparafusada.
(COELHO, 2007, p. 1-6)
O projeto, além das questões formais e funcionais, valorizou uma série de medidas
relativas ao meio ambiente. Implantou-se uma estação de tratamento de efluentes que
permite reutilizar no próprio edifício 65% da água consumida nas áreas administrativas e de
serviço. Criou-se uma bacia de contenção e uma de retenção. A drenagem da água do
sistema de sprinklers, caso acionado, a água é esgotada para reservatório de contenção,
onde sua qualidade é verificada e pode ser reutilizada. A bacia de retenção é para as águas
da chuva, que não podem ser esgotadas direto na rede pública. Executou-se recomposição
1
Aço revestido com liga Alumínio-Zinco, que apresenta alta resistência à corrosão atmosférica, elevada refletividade térmica
e resistência a altas temperaturas, que possibilita seu emprego em temperaturas de trabalho de até 315 ºC sem perda de brilho.
232
da mata ciliar, para manter o talude do córrego que passa próximo. Outro aspecto foi o
cuidado no equilíbrio dos pesos entre corte e aterro. No espaço interior, as questões
priorizadas foram as que envolvem o conforto térmico. (COELHO, 2007, p. 1-6)
5.2.3 Estrutura que define partido – PW BRASIL EXPORT
5.2.3.1 Ficha
Tabela. 5.2. Ficha PW BRASIL EXPORT. Fonte: Élio Madeira Associados
PROJETO
Nome da
Edificação
PW BRASIL EXPORT
Cliente PW Brasil Export S/A
Período de
Construção
2000–2003
Área Construída
8.500 m
2
Área do Terreno
21.560 m
2
Função da
Edificação
Indústria Têxtil. Abriga área de produção, administração, refeitório, auditório, loja,
lavanderia
EQUIPE
Arquitetura Élio Madeira e Juliana Madeira
Engenharia
P & P - Geraldo Sérgio Pandolfi e Maurício Pandolfi (engenheiros responsáveis)
Estrutura
MCA - Carlos Augusto Nogueira Gama (engenheiro responsável)
LOCALIZAÇÃO
Cidade / País Colatina, Espírito Santo, Brasil
Lat/Long/Alt.
Média
Latitude: 19º32’18" / Longitude: 40º37’46" / 600 m
Clima
O clima predominante é o quente e úmido, típico do vale do rio Doce, com inverno
seco.
Descrição Complexo Industrial situado em área urbana.
ESTRUTURA
Fundação Em concreto
Elementos
Verticais
Aço (exoesqueleto)
Elementos
Horizontais
Aço
ENVELOPE
Fechamento
Painéis sanduíche, formados por duas placas metálicas e preenchidos com espuma
de poliuretano. Venezianas translúcidas fabricadas em PVC.
Cobertura
Metálica – termoacústica –, com shed na área central.
Telhas translúcidas
Aberturas Laterais Sem aberturas laterais.
233
INSTALAÇÕES
PREDIAIS
Expostos, mas na parte interior da edificação.
Iluminação Natural e Artificial
Ventilação natural (cruzada conjugada com efeito termossifão)
INTERIOR
Tipo de Planta
Planta de piso único, composta por quatro blocos que, devido a espaço de
expansão, se fundirão em três.
Tipo de
Circulação
Planta livre, circulação definida pelo processo (nos blocos de processo e lavanderia).
Circulação definida no setor administrativo.
5.2.3.2 O Projeto
Outro exemplo de edificação em estrutura e fechamentos metálicos é a PW Brasil
Export, localizada em Colatina, ES. (Figura 5.09) O complexo industrial foi concebido por
Élio Madeira e Associados. O terreno se localiza 30 metros acima do plano da cidade; se,
por um lado, a localização favorece a vista de todo o vale do rio Doce, por outro lado, expõe
a edificação a temperaturas que podem chegar até a 40º nos períodos mais quentes.
Figura 5.9. Visão Geral PW Brail Export. Fonte: METÁLICA, 2009
A edificação é composta de quatro grandes blocos – administração, infraestrutura,
produção e lavanderia – dispostos de maneira linear como o processo produtivo. (Figura
5.10) A concepção procurou privilegiar os sistemas de iluminação e ventilação naturais, o
que possibilita a não utilização de ar-condicionado e iluminação artificial no período das 7 às
17 horas. A ventilação e a iluminação naturais são garantidas por uso de venezianas
industriais (que permitem a captação do vento dominante norte-sul
)
, telhas translúcidas em
PVC e sheds.
234

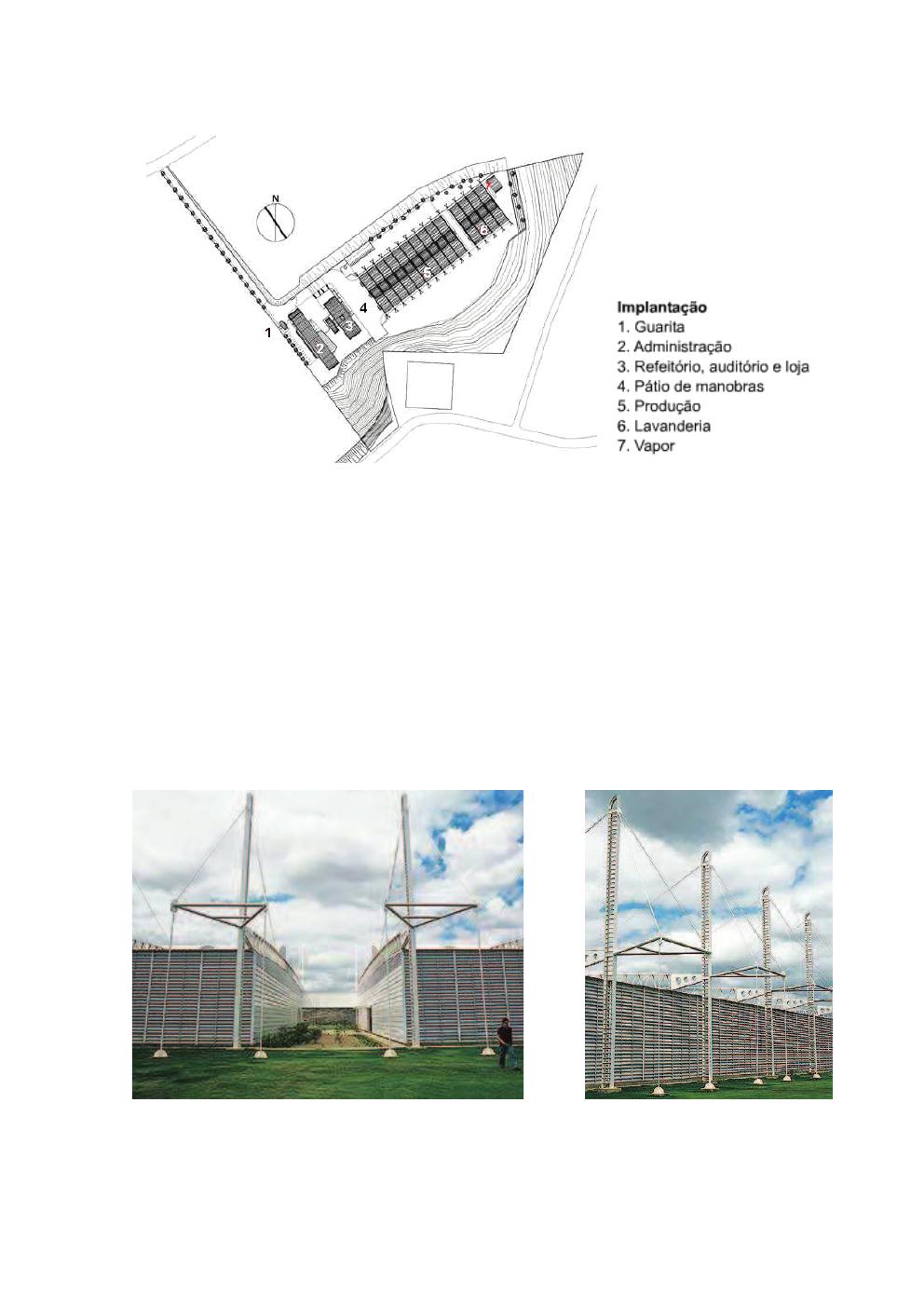

Figura 5.10. Implantação. Fonte:
PAIVA, 2004
O conjunto de edifícios da PW Brasil Export foi construído com estrutura, cobertura e
fechamentos metálicos. (Figura 5.11 e 5.12) Segundo o arquiteto Elio Madeira, essa escolha
foi feita porque atendia as exigências de vencer grandes vãos e pela necessidade de
rapidez na execução da obra. O uso do aço permitiu eliminar pilares intermediários; a
cobertura chega a vencer vãos de até 60 m lineares, apoiados em pilares de 16 m, que se
conectam à cobertura através de cabos metálicos, o que satisfez plenamente a proposta
projetual de flexibilidade do espaço, expressa através da planta livre, sem pilares
intermediários. (PAIVA, 2004, p. 1-3)
Figura 5.11. Produção e Lavanderia. Fonte: PAIVA,
2004
Figura 5.12.
Contraventamento Estrutura Cobertura.
Fonte: PAIVA, 2004
235
Apesar do partido optar pela criação de quatro blocos – administração, refeitório,
produção e lavanderia – (Figuras 5.13, 5.14 e 5.15) que possuem programas diferentes, o
envoltório possui a mesma proposta estética. Para conectar os blocos, criaram-se largos de
chegada e praças e reuniu-se em um único pátio de manobras o acesso ao depósito e à
expedição. (PAIVA, 2004, p. 1-3)

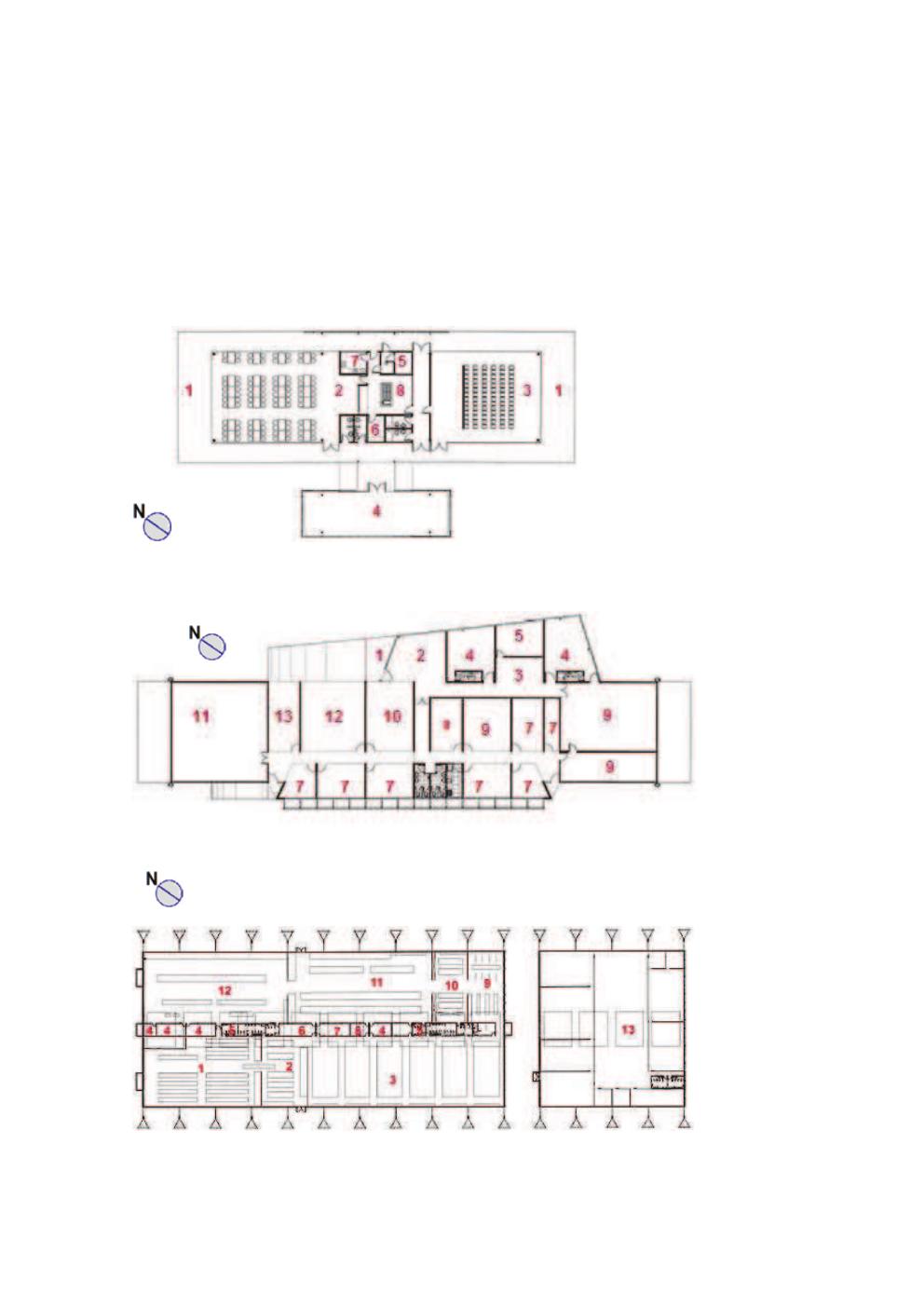

Figura 5.13. Planta Baixa Refeitório Auditório. Fonte:
PAIVA, 2004
Figura 5.14. Planta Baixa - Edifício Administrativo. Fonte:
PAIVA, 2004
Figura 5.15. Planta Baixa - Produção e Lavanderia. Fonte:
PAIVA, 2004
ZĞĨĞŝƚſƌŝŽͬƵĚŝƚſƌŝŽ
ϭʹsĂƌĂŶĚĂ
ϮʹZĞĨĞŝƚſƌŝŽ
ϯʹƵĚŝƚſƌŝŽ
ϰʹ>ŽũĂ
ϱʹąŵĂƌĂ
ϲʹĞƉſƐŝƚŽ
ϳʹ>ĂǀĂŐĞŵ
ϴʹŽĐĕĆŽ
ĚŝĨşĐŝŽĂĚŵŝŶŝƐƚƌĂƚŝǀŽ
ϭʹĐĞƐƐŽƉƌŝŶĐŝƉĂů
ϮʹZĞĐĞƉĕĆŽ
ϯʹ^ĞĐƌĞƚĄƌŝĂ
ϰʹŝƌĞƚŽƌŝĂ
ϱʹ^ĂůĂĚĞƌĞƵŶŝƁĞƐ
ϲʹ^ŚŽǁƌŽŽŵ
ϳʹĚŵŝŶŝƐƚƌĂĕĆŽ
ϴʹŝŐŝƚĂůŝnjĂĕĆŽ
ϵʹZŝƐĐŽ
ϭϬʹƐƚŝůŝƐŵŽ
ϭϭʹWŝůŽƚĂŐĞŵ
ϭϮʹDŽĚĞůĂŐĞŵ
ϭϯʹƌƋƵŝǀŽŵŽƌƚŽ
WƌŽĚƵĕĆŽĞ>ĂǀĂŶĚĞƌŝĂ
ϭʹdžƉĞĚŝĕĆŽ
ϮʹĐĂďĂŵĞŶƚŽƐ
ϯʹŽƐƚƵƌĂŐĞƌĂů
ϰʹĚŵŝŶŝƐƚƌĂĕĆŽ
ϱʹsĞƐƚŝĄƌŝŽƐ
ϲʹKĨŝĐŝŶĂŵĞĐąŶŝĐĂ
ϳʹĞƉſƐŝƚŽƐ
ϴʹ^ĞŐƵƌĂŶĕĂĚŽƚƌĂďĂůŚŽ
ϵʹDĞĚŝĐŝŶĂĚŽƚƌĂďĂůŚŽ
ϭϬʹWƌĞƉĂƌŽ
ϭϭʹŽƌƚĞ
ϭϮʹůŵŽdžĂƌŝĨĂĚŽ
ϭϯʹ>ĂǀĂŶĚĞƌŝĂ
236
Os blocos de produção e lavanderia possuem 6.400 m
2
de área construída e são
separados por vão de 10 m. Como este espaço corresponde exatamente a um módulo da
cobertura, no futuro, essa área poderá ser utilizada para expansão e criar um bloco único.
Nas aberturas laterais, foram utilizados cerca de 2.300 m
2
de venezianas industriais
(Figura 5.16), fabricadas em PVC, e na cobertura utilizaram-se 1.600 m
2
de telhas
translúcidas do mesmo material, bem como sheds (Figura 5.17) foram instalados na sua
área central, para melhor aproveitamento da iluminação e da ventilação naturais. No
fechamento frontal dos sheds, instalaram-se venezianas para facilitar a captação do vento
norte-sul, que, além de arrefecer o ambiente, promove a renovação do ar. (PAIVA, 2004, p.
1-3)

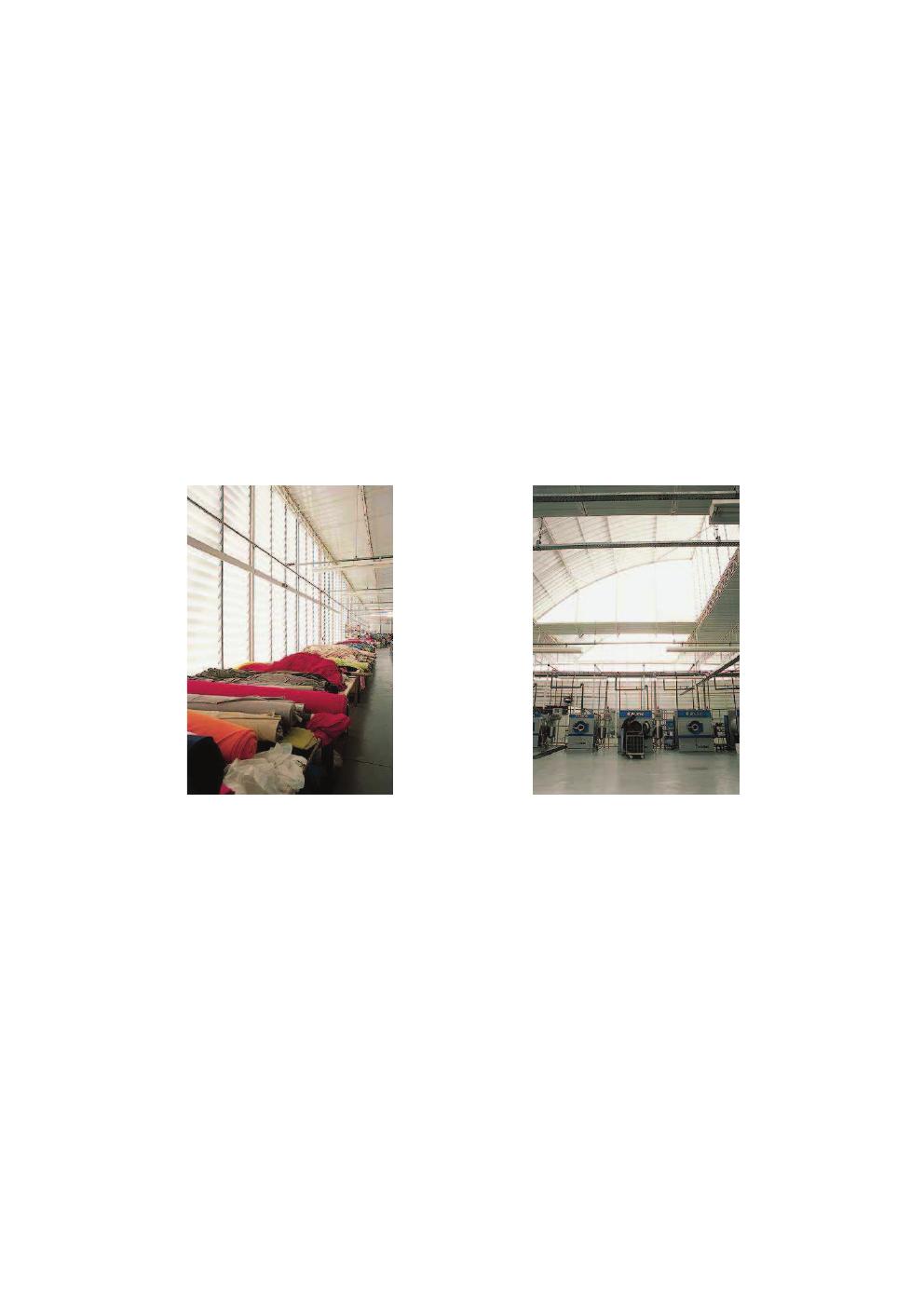

Figura 5.16. Venezianas - Produção.
Fonte: PAIVA, 2004
Figura 5.17. Shed. Fonte: PAIVA, 2004
Segundo o arquiteto, o espaço onde houve maior priorização das questões
ambientais foi a área de produção, devido à maior concentração de usuários. A parte
central da edificação com cumeeira em shed facilita a ventilação e a iluminação naturais, as
venezianas na edificação significaram uma opção de controle da pele e priorizou-se custo,
beleza, dentro da expectativa financeira do cliente. O arquiteto acrescenta que é difícil
utilizar a ventilação cruzada em espaços amplos para ventilar, então é necessário pensar
outras estratégias de ventilação além desta; neste caso, o arquiteto projetou um sistema de
ventilação híbrido natural (cruzada e termossifão) e mecânica com injeção e retirada de ar.
(MADEIRA, 2009)
A pele toda em fechamento metálico – sanduiche isolante – consegue alcançar o
comportamento térmico interior adequado, porém deve-se ter atenção quanto ao aspecto
237
isolamento, pois este pode evitar que o calor se dissipe e fique retido no ambiente. Nesta
edificação, o problema foi solucionado com a permeabilidade da pele, que dispõe de
venezianas nas partes laterais (sotavento e barlavento).
O arquiteto acredita que é possível alcançar patamares razoáveis de conforto
ambiental quando o projeto o prioriza. A climatização híbrida pode ser uma opção válida,
mas nem sempre o cliente dispõe de capital para utilizá-la. Portanto, é possível ser
prevista, mas nem sempre é implementada, ou fica para um momento futuro, quando
economicamente for viável. (MADEIRA, 2009)
Internamente o arquiteto procurou harmonizar o ambiente de forma que não
houvesse poluição visual; o layout foi ordenado seguindo este objetivo. A iluminação
principal é oriunda dos sheds na parte central da edificação e é complementada por luz
artificial. As cores claras no espaço interior proporcionam sensação de frescor e, devido à
utilização das venezianas translúcidas, não há ofuscamento. A pele não apresenta aberturas
laterais para evitar a radiação solar, que é intensa na região. Algumas venezianas em
espaços regulares podem ser retiradas, segundo desejo do usuário, para melhor ventilação
e contato com o exterior (Figuras 5.18 e 5.19). Espaço café e de descanso, bem como
entorno arborizado, foram valorizados no projeto. (MADEIRA, 2009)

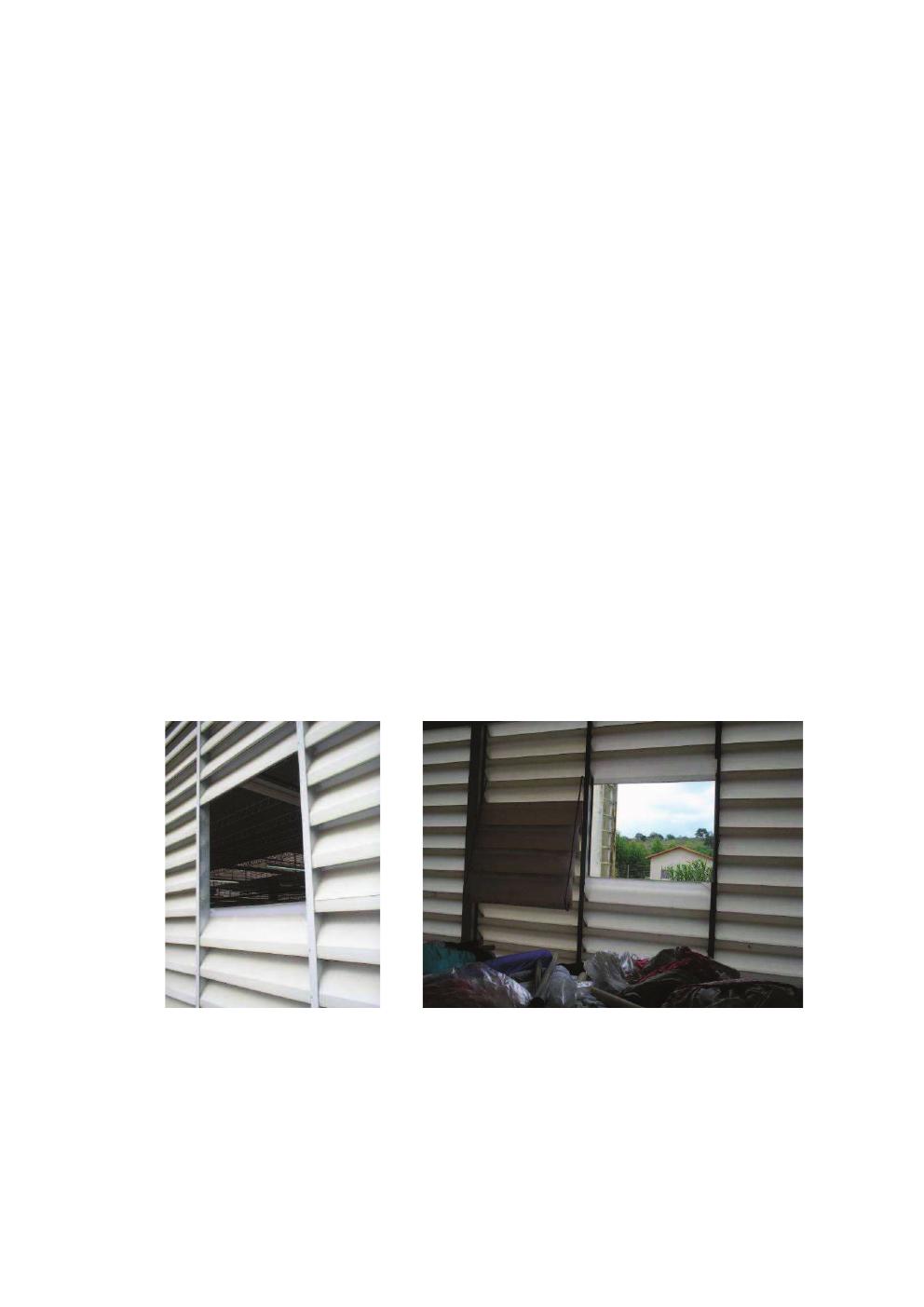

Figura 5.18. Aberturas Opcionais
Externamente. Foto: O Autor, 2009
Figura 5.19. Aberturas Opcionais Internamente. Foto: O Autor, 2009
Outros aspectos também priorizados foram a racionalização do uso da água e o
tratamento da água residual. A água utilizada é retirada de um poço artesiano (pelo fato de o
processo utilizar muita água, a concessionária não possui capacidade de atender a
demanda da fábrica) e o tratamento da água residual alcança grau de limpidez de até 98%.
238
A água residual é reutilizada na limpeza de alguns setores da empresa e na rega da
vegetação do entorno. (MADEIRA, 2009)
5.2.4 Espaço que traduz o processo: indústria KNAUF
5.2.4.1 Ficha
Tabela 5.3. Ficha KNAUF. Fonte: NPC Grupo Arquitetura Ltda.
PROJETO
Nome da
Edificação
Fábrica KNAUF
Cliente Knauf Isopor Ltda.
Período de
Construção
2006 – Até presente data.
Área Construída
6.715 m
2
Área do Terreno
39.091 m
2
Função da
Edificação
Fabricação embalagens industriais de poliestireno expandido (isopor). Abriga
área de produção, escritórios, depósito, estoque, expedição, vestiário e refeitório.
EQUIPE
Arquitetura NPC Grupo Arquitetura - Cláudia Nucci, Sérgio Camargo e Valério Pietraróia
(autores); Cíntia Vilarigno e Kelly Murayama (colaboradoras)
Engenharia Ravenna Construção
Estrutura Ravenna Construção
LOCALIZAÇÃO
Cidade / País João Pessoa, Paraíba, Brasil
Lat/Long/Alt.
Média
Latitude: -07° 06' 54'' / Longitude: 34° 51' 47'' / 40 m
Clima Clima litorâneo úmido – abrange parte do território brasileiro próximo ao litoral, é
um clima quente e úmido.
Descrição Nova edificação situada em área litorânea.
ESTRUTURA
Fundação Em concreto
Elementos
Verticais
Aço e concreto
Elementos
Horizontais
Aço
ENVELOPE
Fechamento Painéis sanduíche, formados por duas placas metálicas e preenchidos com
espuma de poliuretano, polietileno ou lã de rocha e elemento cerâmico vazado.
Cobertura Metálica – termoacústica – foi criado um sistema de “dobraduras” alternadas e
justapostas.
Aberturas Laterais Elementos vazados.
INSTALAÇÕES
PREDIAIS
Expostos, mas para a parte interior da edificação.
Iluminação Natural e Artificial
Climatização inexistente (utilização de ventilação natural)
239
INTERIOR
Tipo de Planta Em piso único.
Tipo de
Circulação
Planta livre, circulação definida pelo processo.
5.2.4.2 O Projeto
Figura 5.20. Visão Geral KNAUF. Fonte: GRUNOW, 2006.
É usual na NPC, quando da concepção da arquitetura industrial, estudar o processo,
com o intuito de atender a expectativa do cliente, mas também contribuir nas dificuldades e
necessidades do processo através da arquitetura.
A KNAUF (Figura 5.20), em João Pessoa, é uma indústria de fabricação de
embalagens pequenas de isopor. A concepção fabril adotou o conceito de umbrella building,
acomodando sob o mesmo teto todas as atividades da indústria. (Figura 5.21) O destaque,
nesta fábrica, é a integração do clima local com o processo. A fabricação do isopor exige
muita água, inicialmente, e muita ventilação na segunda fase do processo, para secar o
produto. Como o clima é quente e a ventilação natural na região é generosa, foi possível
utilizar esta característica do clima para beneficiar o processo, pois a secagem do produto
acabado é rápida.
240
Figura 5.21. Cobertura KNAUF. Fonte: GRUNOW, 2006.
A matéria-prima é um derivado do petróleo, que ocupa um volume pequeno no início
do processo, mas aumenta até 100 vezes de tamanho no final. Assim, é fácil compreender
que o almoxarifado requer um espaço pequeno, mas a área de produto semiacabado
necessita de amplos vãos. (Figura 5.22) A concepção da fábrica seguiu este conceito de algo
que vai se expandindo. A área destinada à produção é média, quando comparada ao espaço
reservado ao estoque. Paralelamente, como o processo requer muita evaporação, criou-se o c
conceito de fábrica aberta.
241
Figura 5.22. Planta Baixa KNAUF. Fonte: NPC Grupo Arquitetura Ltda., 2010.
Seguindo este conceito, os fechamentos da KNAUF são em blocos cerâmicos até a
meia altura, por ser um material disponível na região. O fechamento na parte superior da
fábrica é metálico. (Figuras 5.23 e 5.24) A cobertura, também metálica, foi concebida no
sistema de dobras, que vence vãos de dez a vinte metros. Para o arquiteto Valério
Pietraroia:
A cobertura metálica, que vence vãos entre dez e vinte metros de malha,
caracterizada pelo desenho de dobras alternadas e justapostas,
acompanhando a direção longitudinal do edifício. Por causa da criação de
aberturas superiores em forma de losangos, essas inflexões suprirão os
interiores com iluminação e ventilação natural, e funciona também como
uma espécie de reforço estrutural. (PIETRAROIA, 2006)
242
Figura 5.23. Vista KNAUF. Fonte: GRUNOW, 2006.
Figura 5.24. Vista KNAUF. Fonte: NPC Grupo Arquitetura Ltda., 2010.
A estratégia de projeto é promover ao máximo a ventilação natural na área de
circulação dos usuários e fazer a retirada do ar quente pela parte superior da edificação,
através das aberturas que surgem pelo encontro das dobraduras. As aberturas na cobertura
também captam a iluminação natural e os grandes beirais promovem o sombreamento das
fachadas.
Quanto ao sistema construtivo, o arquiteto Valério Pietraroia enfatiza que opta por
trabalhar com sistemas abertos, ou seja, por mais industrializados ou pré-fabricados que
sejam, eles permitem ao arquiteto criar soluções específicas para cada projeto. Acredita que
esta é uma medida interessante porque dá margem a misturar materiais metálicos com
concreto, com blocos cerâmicos. Para o arquiteto, o sistema aberto é industrializado, tem
modulação, padronização é racional, mas possui flexibilidade. (PIETRAROIA, 2009) Este
arquiteto acrescenta que todas as suas edificações industriais podem ser projetadas com
estrutura e cobertura metálicas, e que só não o faz por questão financeira, na maioria das
vezes determinada pelo cliente.
243
5.3 ENTREVISTAS COM ARQUITETOS BRASILEIROS
É importante enfatizar que poucos são os arquitetos, considerando o universo
brasileiro, que trabalham com arquitetura de indústrias. Mais reduzido ainda fica este
universo quando procura-se selecionar arquitetos que trabalhem com arquitetura industrial
metálica e relacionada com elementos do tipo. A pesquisa sobre estes arquitetos foi feita em
órgãos como o CBCA (Centro Brasileiro da Construção em Aço), ABCEM (Associação
Brasileira da Construção Metálica) e ARCOWEB (Acervo digital sobre arquitetura, design,
interiores e lightingdesign, atualizado diariamente), onde se encontrou com mais destaque,
inclusive com edificações industriais premiadas, três escritórios de renome nacional, o GPC
Arquitetos, o Élio Madeira Associados e a NPC Grupo Arquitetura Ltda. Os arquitetos
entrevistados (Sérgio Coelho, Élio Madeira e Valério Pietraroia) pertencem a estes
escritórios, e através de suas experiências e seu processo de concepção, foi possível,
mapear algumas medidas projetuais que contribuem para a adequação do tipo para a
arquitetura do clima tropical quente úmido. A entrevista com os arquitetos representa a linha
projetual destes escritórios, e, como executam projetos em todo o país, pode-se dizer que
representam um perfil nacional desta tipologia arquitetônica. Os profissionais entrevistados e
suas principais obras estão listados no Anexo 2 desta tese.
5.3.1 Metodologia das Entrevistas
Para a análise das diretrizes projetuais que levam ao conforto ambiental no clima
tropical quente úmido, foram elaboradas entrevistas com arquitetos brasileiros que
concebem arquitetura que contém elementos do tipo, objeto desta tese.
O objetivo principal das entrevistas era verificar como os arquitetos brasileiros
solucionam as questões ambientais nesta arquitetura. A entrevista aplicada foi
semiestruturada, ou seja, certo número de perguntas abertas feitas aos respondentes. As
perguntas objetivaram pontuar questões importantes, porém não houve uma regra rígida,
houve espaço para o enriquecimento da conversa. As entrevistas foram gravadas e a seguir
transcritas, para que posteriormente fosse feita a análise de conteúdo. As perguntas feitas
aos arquitetos e a transcrição das entrevistas estão apresentadas no Anexo 1 desta tese.
As perguntas foram elaboradas com base no referencial teórico já analisado e se
detiveram em questões gerais que permeiam a concepção, processo de projeto, materiais
empregados, sustentabilidade e questões específicas relacionadas com os projetos
concebidos com base na tipologia em análise.
244
Com base nas entrevistas, foram destacados os aspectos mais importantes segundo
cada arquiteto. Desta forma, algumas questões principais foram identificadas, verificando-se
as mais pertinentes à transposição do tipo ao clima tropical quente úmido.
5.3.2 Questões Gerais das Entrevistas
Nas entrevistas, procurou-se a posição dos arquitetos com relação às questões
ambientais no projeto industrial. Assim, houve uma abordagem de questões gerais que
enriqueceram o diálogo e contribuíram para esclarecer alguns aspectos do estado da arte
da arquitetura industrial brasileira. Apresenta-se a seguir as questões destacadas nas
entrevistas com o relato resumido de cada arquiteto.
As questões gerais destacadas na pesquisa foram: o processo de concepção
industrial; a participação do arquiteto na arquitetura de indústrias, quais aspectos devem ser
priorizados na concepção industrial, benefícios e características da arquitetura em aço (mão
de obra), e características dos fechamentos painelizados.
5.3.2.1 O processo de concepção industrial e a participação do arquiteto
Para Coelho (2009), o processo de concepção industrial depende do tipo de
indústria, pois cada um apresenta suas especificidades. De maneira geral, o cliente
apresenta um programa de necessidades ao arquiteto. Para conceber arquitetura de
qualidade, o arquiteto cria a forma conjuntamente com a engenharia; assim, a arquitetura
cria a forma e a engenharia conceitua o processo. Não raro no processo de concepção a
arquitetura tem que ser feita “vestindo o processo”, quando não há muito espaço para
inovar; neste caso, quando o processo é pouco flexível (por exemplo, em refinarias). Já em
manufaturas, o arquiteto tem mais liberdade de criação. Quanto mais pessoas utilizam o
espaço, maior deve ser o enfoque nas questões de qualidade ambiental, pois mais pessoas
serão impactadas por este espaço. Na verdade, o espaço é sempre criado com a interação
do cliente (empresa contratante) e do usuário (trabalhador da indústria). A GCP acredita que
o arquiteto deva estudar o processo detalhadamente, para conceber um projeto industrial de
qualidade. Acrescenta que a necessidade de conhecimento do processo fica bem clara
quando se executa o licenciamento ambiental, pois é necessário o conhecimento dos
aspectos e impactos ambientais profundamente (do espaço interior e exterior). O papel do
arquiteto é criar uma arquitetura que cumpra com o programa, mas que valorize tanto o
cliente quanto o usuário.
245
O arquiteto Madeira (2009) acredita que a melhor forma de projetar é captar do
cliente o resultado final esperado. Dessa forma, procura determinar o programa básico junto
com o cliente. A partir destas premissas, cria um programa de necessidades. Madeira
acredita que a função do arquiteto é reunir as necessidades do cliente e expressá-las sob a
forma do melhor projeto, que deve apresentar um equilíbrio entre necessidades (espacial,
quando a forma interfere na qualidade ambiental, e de processo), além das questões
econômicas.
Para o arquiteto Pietraroia (2009), na concepção industrial é fundamental estudar o
processo de produção, compreendê-lo e procurar atender a expectativa do cliente a partir
das dificuldades e necessidades do processo. Assim, é possível criar uma arquitetura de
interesse (qualidade ambiental e espacial). Em geral, as empresas possuem vivência do
processo e, quando procuram o arquiteto, já têm um programa de necessidades. Mesmo
assim, uma vez compreendendo o processo, é possível que o arquiteto contribua na solução
de alguns problemas, com sugestões de melhoria e adaptações que podem atender melhor
ao local de implantação.
Este arquiteto esclarece que em todos os seus projetos utiliza a consultoria de um
especialista em conforto ambiental, pois concebe a arquitetura, pensa na solução, mas
precisa de um profissional que calcule e comprove, em função dos materiais utilizados, do
processo, da geração de calor, do clima da região, qual seria o dimensionamento adequado
para um sistema de ventilação natural (com veneziana, por exemplo). “Porque nós como
arquitetos temos condições do conceito, eu tenho como falar, mas eu não tenho condições
de dimensionar e dizer isso vai funcionar 100%.” Então, a altura final da edificação, a área
necessária para captação de luz e ventilação naturais, todos estes aspectos são
dimensionados por um profissional que faz todos os estudos de conforto ambiental.
5.3.2.2 Aspectos a serem priorizados na concepção industrial
Para Coelho (2009), as questões inerentes à sustentabilidade sempre foram uma
premissa dos projetos industriais que concebe, como a eficiência energética do projeto,
utilização racional da água, oferta de qualidade ambiental interna e externamente. Também
são premissas do projeto fabril a flexibilidade da planta e a execução do projeto dentro da
expectativa financeira do cliente.
246
Para Madeira (2009), os aspectos a serem priorizados na arquitetura de indústrias
são: custo versus benefício; cumprir com o programa de necessidades; flexibilidade e
funcionalidade da planta; rapidez na construção; e oferta de qualidade ambiental ao usuário.
É fundamental compreender as especificidades de cada processo e de cada clima.
Por isso, Madeira procura transmitir à edificação a importância do processo e valorizar as
condições climáticas locais, bem como materiais disponíveis. Prioriza em seus projetos:
cumprir o programa de necessidades; propiciar ao processo desempenho adequado; e
atingir as expectativas financeiras do cliente, bem como criar espaços que valorizem o
usuário.
5.3.2.3 Benefícios e características da arquitetura em aço
Para Coelho (2009), a construção metálica possui obstáculos a serem vencidos.
Porém, os benefícios que carreia os superam. Assim, a GCP opta por este tipo de
construção porque acredita ser mais inteligente usar estes sistemas industrializados, já que,
por sua padronização e controle da execução, agilizam a construção da obra. Na construção
metálica, utiliza-se um sistema que já foi testado pelo fabricante, que será montado no sítio
e pode ser desmontado e reconstruído em outro local, o que atribui ao conjunto aspectos
como: desmontabilidade, flexibilidade, reusabilidade e reciclabilidade.
Para este arquiteto, na construção tradicional o canteiro de obras apresenta perda de
cerca de 30% de material e gera um resíduo que a cidade ainda não consegue absorver.
Compara a arquitetura em aço como a montagem de um “lego de metal”. O contraponto é o
preço do aço que é ainda muito alto, se comparado aos insumos da construção tradicional.
Para que a arquitetura industrial tenha uma qualidade maior e melhor no Brasil, Coelho
considera que seria relevante a conscientização dos gestores com relação ao valor
simbólico da edificação para seu negócio, pois apesar do custo da obra, existe outro
aspecto envolvido: a imagem da empresa, que pode ser representada pela edificação.
O arquiteto acrescenta que a arquitetura industrial se ressente de normas nacionais
que regulem a eficiência da edificação, de parametrização do custo do prédio, de
valorização da fase de projeto. Geralmente o cliente pede prazos muito curtos para a
concepção; desta forma, o aprimoramento do projeto fica prejudicado.
247
Ainda segundo Coelho (2009), um aspecto relevante neste tipo de arquitetura é a
valorização da mão de obra que a executa. A montagem destes projetos requer profissional
com formação técnica, e uma dificuldade do setor é a falta de mão de obra especializada.
Para Madeira (2009), apesar do metal ser mais vulnerável ao fogo, apresenta
inúmeras vantagens sobre os sistemas construtivos tradicionais, visto que é reciclável,
reutilizável, além do aspecto desmontabilidade da edificação. O processo construtivo é
praticamente de montagem, pois duas obras acontecem paralelamente. Enquanto se
prepara a fundação, a estrutura está sendo confeccionada em outro local, além do baixo
impacto gerado no canteiro de obras (canteiro seco, sem geração de entulho, poeira e ruído
excessivo). Outros aspectos são relevantes, como: possibilidade de execução das peças
sob medida; perda quase zero de materiais; baixo impacto ao solo que a estrutura metálica
propicia; padronização da construção (racionalização). Estes aspectos refletem na redução
do tempo de construção, que se traduz em economia para o cliente.
Este arquiteto também acredita que a edificação metálica não é de concepção
comum no Brasil, em grande parte devido ao receio de se quebrar paradigmas, mas
também pela mão de obra tradicional ser muito barata e pela polêmica relacionada ao custo
da obra em aço com relação a outros processos construtivos. Ainda que seja mais onerosa
na sua implementação, a arquitetura em aço “se paga” posteriormente no custo de
manutenção da edificação, e nos aspectos de reutilização e reuso.
Para Pietraroia (2009), é importante acentuar que a legislação brasileira de combate
a incêndio é extremamente rígida nas peças de sustentação vertical, o que gera custos de
seguro mais altos, quando a edificação possui pilares e vigas em aço. Com relação à
cobertura, essa rigidez não acontece. Por isso, pode ser mais econômico para o cliente, ao
longo do tempo, na manutenção de uma fábrica, a concepção da estrutura de sustentação
em concreto e todo o restante em metal. Às vezes, uma das necessidades do programa
trazidas pelo cliente é que se projete a estrutura em concreto, para não impactar no seguro
da edificação. Esse aspecto é uma barreira para que se utilize em maior escala a estrutura
metálica no Brasil.
No entanto, para este entrevistado, há benefícios em utilizar-se arquitetura metálica;
por exemplo, a estrutura e cobertura metálica conseguem vencer amplos vãos sem
interferência. Utiliza-se estrutura mais esbelta, com menos material, de montagem mais
fácil, uma arquitetura de construção mais rápida, sobretudo mais leve, uma vez que o
espaço industrial, em geral, possui muita interferência (instalações, de insumos); então, a
248
menor interferência da estrutura no ambiente gera espaços mais flexíveis. A utilização do
aço evita a concepção de uma arquitetura pesada, aspecto que a utilização do concreto não
consegue evitar, e também carreia, esta última, o problema ambiental.
Segundo ainda PIETRAROIA (2009), o problema maior do concreto no Brasil é o
ambiental, pois, se utilizado na cobertura, acaba virando uma pedra irradiadora de calor, o
que, para a arquitetura de indústrias, seria inconcebível. O clima brasileiro possui suas
especificidades e elas devem ser observadas com cuidado. Temos regiões quentes com
chuvas intensas (Manaus), regiões quentes com regime de chuvas escassas (João Pessoa)
e regiões com períodos quentes no verão e frio no inverno (São Paulo). Portanto, existe uma
discrepância climática, que depende do local e da época do ano, que precisa ser olhada
com atenção pelo profissional de arquitetura.
5.3.2.4 Características dos fechamentos painelizados
Uma das características marcantes da arquitetura que contém elementos do tipo,
objeto desta tese, é a painelização das fachadas. Este aspecto pode ser traduzido como a
substituição de um material construtivo tradicional por fechamentos mais leves pré-
fabricados que vão modificar aspectos formais e técnicos da edificação.
Para Coelho (2009), uma característica desta arquitetura metálica (pré-fabricada, de
estrutura em aço, de fácil expansão e com um conceito de mobilidade) são os fechamentos
sanduíche (termoacústicos e antichama). Porém a oferta no mercado deste produto ainda é
incipiente, pelo limitado número de fabricantes. Cita que, no Brasil, há uma defasagem no
uso desta tecnologia de aproximadamente 20 anos com relação à Europa e aos EUA.
Grimshaw, Rogers e Foster iniciaram a construção em aço e painelizada em 1980; aqui no
Brasil, estas construções começaram a ser construídas por volta dos anos 2000.
Madeira (2009) utiliza em seus projetos fechamentos termoacústicos combinados com
fechamentos em venezianas translúcidas. Esclarece que (2009) existe um número de
fechamentos padrão e, em alguns fabricantes, o arquiteto pode interferir na montagem do
sanduíche. O obstáculo encontrado é que no Brasil, não há uma variedade de fabricantes
como no exterior.
Segundo este arquiteto, com a utilização destes fechamentos é obtida uma boa
atenuação do ruído, tanto oriundo do exterior (como, por exemplo, quando chove) quanto o
gerado internamente. Há dois aspectos neste caso: o tratamento acústico e o isolamento do
249
ruído na fonte, o qual depende muito do processo. Cita que é importante destacar que a
atenuação do ruído depende do material utilizado no sanduíche, que pode ser o polietileno,
a lã de rocha e o poliuretano.
Para Pietraroia (2009), quanto à composição dos fechamentos existem aqueles que
podem ser especificados, os padronizados (composição de linha). Como ele utiliza os serviços
de consultoria de um profissional de conforto ambiental, consegue bem conceber a
composição do fechamento específico para cada projeto. Assim, pode fazer uma composição,
ou utilizar um painel de linha. Esclarece que, em alguns projetos onde o clima era muito
quente e o processo priorizava isolamento físico, ou seja, proteção às chuvas e ao sol, não
utilizou fechamentos com isolamento térmico. Para cumprir com expectativa orçamentária,
optou por trabalhar com outras soluções, como a permeabilidade do envoltório.
Deste modo, ele considera que o fechamento é termoacústico, mas a sua
composição depende do clima local, e do processo. O arquiteto explica que utilizou o painel
duplo ao projetar uma fábrica voltada para a concepção e desenvolvimento de produtos
automobilísticos, cujo espaço necessitava melhores condições isolamento acústico. Era um
processo onde o usuário estava dentro de uma fábrica, mas precisava quase das mesmas
condições acústicas de um escritório. Os usuários eram engenheiros que trabalhavam com
elementos de precisão, a tarefa requisitava concentração, aspecto que a diferencia de uma
fábrica, cuja linha de produção opera com tarefas manuais, menos intelectual. Nas
coberturas metálicas é importante se proteger do ruído da chuva. Em locais onde as chuvas
são intensas não se consegue conversar no interior de um galpão sem isolamento acústico.
5.3.3 Questões Específicas Destacadas nas Entrevistas
As questões específicas destacadas na entrevista foram: aspectos priorizados com
relação à qualidade ambiental na concepção industrial, aspectos relevantes (espaciais e
ambientais) no processo de projeto do exemplo local e considerações sobre diferentes
aspectos do envoltório. As questões consideradas específicas foram aquelas que interferem
diretamente no conforto ambiental da edificação.
5.3.3.1 Aspectos priorizados com relação à qualidade ambiental na concepção
industrial
Para Coelho (2009), é condição indiscutível valorizar boas práticas ambientais.
Assim, os aspectos ambientais valorizados devem ser tanto aqueles que concernem à
250
qualidade espacial, quanto aspectos externos como: uso da água, possível contaminação do
solo, utilização de bacias de contenção e de retenção, para evitar a poluição da água e
sobrecarga das redes pluviais. Internamente, os aspectos ambientais que devem ser
priorizados são: a iluminação e temperatura, ruído e ventilação. No clima tropical quente
úmido, segundo este arquiteto, a questão de maior impacto é o conforto térmico. Desta
forma, a GCP utiliza uma consultoria para analisar o comportamento climático. Dessa forma,
poderá tratar corretamente a ventilação natural, executar sombreamentos adequados, enfim,
conceber melhor a forma. Em seus projetos, prioriza estratégia que retire o excesso de
umidade e resfrie o ambiente (convecção térmica, orientação). Acrescenta ainda que o
aprendizado se aprimora com a continuidade da execução de novos projetos.
Já conforme Madeira (2009), os aspectos ambientais priorizados devem estar
relacionados tanto à qualidade interna da edificação, que afetará o usuário diretamente,
quanto à qualidade externa, ao impactar diretamente o meio ambiente e o entorno. Na sua
concepção, procura utilizar a consultoria de profissional que atue na área de conforto
ambiental, para cálculo de renovação de ar adequada, e todos os aspectos que podem
auxiliar no conforto ambiental. Procura priorizar a eficiência energética da edificação
através de projetos que valorizem a ventilação e iluminação naturais.
Este arquiteto preocupa-se com a redução do desperdício de material na obra. Para
tanto, utiliza a arquitetura em aço, pois as peças são sob medida, é uma obra padronizada,
de rapidez construtiva e de canteiro com baixo impacto ao entorno.
Para Pietraroia (2009), a edificação precisa possuir certo desempenho
preestabelecido, espacial e ambiental, que traga benefícios para o processo como um todo,
mas sobretudo para os usuários. Considera que não há um conceito único para a melhor
resolução do processo, sem que as pessoas que vão manipular o processo estejam
valorizadas no projeto. O arquiteto acredita que uma das questões importantes da
arquitetura industrial é justamente deixar transparecer o sistema de produção, mas
paralelamente criar condições de habitabilidade adequadas. O cliente deve compreender
que uma indústria bem projetada expressa para o cliente a imagem de que este se preocupa
com o bem-estar de seus funcionários, e que sua imagem também irá favorecer a venda do
produto.
5.3.3.2 Aspectos relevantes (técnicos e ambientais) no processo de projeto das
fábricas: VALEO (Sérgio Coelho), PW BRAIL EXPORT (Élio Madeira) e KNAUF (Valério
Pietraroia), levantados pelos arquitetos
251
Para Coelho (2009), na concepção industrial do exemplo local, os aspectos
economia, flexibilidade, funcionalidade, rapidez na construtiva e racionalização da
construção possuem relevância equivalente. O grande desafio do arquiteto seria conceber
um projeto metálico com o preço similar ao projeto tradicional. Segundo ele, este tipo de
edificação quebra o preconceito de que o bom custa mais caro. Hoje, procura negociar com
o cliente o grau de sofisticação que o projeto pode alcançar versus custo estimado.
Considera que o projeto industrial metálico, expressa a imagem de uma empresa que utiliza
alta tecnologia, uma empresa de ponta. Quanto às questões ambientais, nesta obra,
priorizou o uso da água; como a empresa utiliza muito lubrificante, tomou-se imenso cuidado
com a possível contaminação do solo, e foi projetada uma ETE, uma bacia de contenção e
uma bacia de retenção. A bacia de contenção é utilizada em possíveis vazamentos e água
do sprinkler, e a bacia de retenção para as águas da chuva, que não podem ser despejadas
diretamente na rede pública. Também executou a recomposição da mata ciliar para manter
o talude do córrego que passa próximo. Outro aspecto foi o cuidado em equilibrar os pesos
entre corte e aterro. No espaço interior, as questões priorizadas foram as que envolvem o
conforto térmico. A ventilação projetada foi híbrida. A climatização artificial é utilizada
quando não se conseguem patamares mínimos de conforto ambiental.
Segundo Madeira (2009), os aspectos relevantes são diversos e a questão principal
é a procura de equilíbrio dos aspectos relevantes para se conceber um projeto com
qualidade. A flexibilidade, funcionalidade e racionalização da construção contribuem para a
redução do tempo de construção de uma arquitetura desmontável e adaptável a diversos
processos industriais e que se traduz em economia para o cliente. Assim, todos os aspectos
são interdependentes, embora cada projeto possua suas especificidades, tanto pelo
processo quanto por solicitações do cliente. A seu ver, o arquiteto procura sempre oferecer
qualidade ambiental ao usuário. Quanto às questões ambientais do exemplo local (PW
Brasil), priorizou a concepção de vãos amplos, parte central da edificação com cumeeira em
shed, que facilita a ventilação e a iluminação naturais, e venezianas na edificação, que
atribuem permeabilidade aos fechamentos.
Já para Pietraroia (2009), na concepção da KNAUF, os aspectos economia,
flexibilidade, funcionalidade, rapidez construtiva e racionalização da construção apresentam-
se equilibrados. Segundo este arquiteto, anos atrás se falava muito em custo, mas hoje as
empresas estão bem mais profissionalizadas; o custo na atualidade é relativo, depende do
benefício que se terá com determinado investimento, seja no processo ou nas questões
ambientais. Outro aspecto que se modificou foi o sistema construtivo, hoje são sistemas
abertos, ou seja, por mais pré-fabricados que sejam, permitem ao conceptor criar soluções
252
específicas para cada projeto. Em linhas gerais, o arquiteto não se adapta ao sistema, mas
o sistema se adéqua ao projeto. Para o arquiteto, este aspecto é interessante, uma vez que
possibilita compor com diversos materiais, utilizar aço com concreto, uma parte do concreto
pode ser pré-moldado, outra pode ser até moldado in loco. Essa versatilidade caracteriza os
sistemas abertos: industrialização, modulação, padronização, flexibilidade e racional.
Quanto às questões ambientais na KNAUF, priorizou a economia no consumo de energia
(valorizada pela captação da ventilação e iluminação naturais), e qualidade espacial,
sobretudo o ambiente de trabalho foi privilegiado.
5.3.3.3 Considerações dos arquitetos sobre diferentes elementos do envoltório que
interferem na qualidade ambiental
Como alguns elementos do envoltório interferem diretamente na qualidade ambiental
dos espaços construídos, além de caracterizarem uma tipologia arquitetônica, os arquitetos
entrevistados apresentaram, de maneira geral, as estratégias projetuais que utilizam em sua
concepção. Portanto, o arquiteto Coelho (2009) teceu as seguintes considerações:
Fechamentos - aplica soluções industrializadas que ainda têm a vantagem da
rapidez na montagem. Utiliza, habitualmente, painéis com isolamento térmico e acústico, e,
eventualmente, um segundo painel interno em dry wall (gesso) em áreas administrativas;
Aberturas laterais – utiliza, habitualmente, venezianas em PVC translúcido ou
policarbonato, principalmente nas áreas de processo. Dependendo da região pode-se prever
dumpers de controle de entrada de ar, evitando-se a entrada de ar frio;
Orientação e Proteção das fachadas – as fachadas críticas em termos de insolação
protegem-se por beirais, brises, painéis de sombreamento, fechamentos com melhor
isolamento térmico ou paisagismo. Deste modo, este arquiteto considera que é conveniente
evitar a superexposição da fachada norte;
Estrutura – habitualmente utiliza estrutura em aço, porque agiliza a construção, além
de proporcionar melhor controle da qualidade da obra. Esporadicamente, aplica soluções
mistas de pilares de concreto pré-moldado e cobertura e fechamentos em aço.
253
Cobertura – utiliza sempre as metálicas, com isolamento termoacústico. As
coberturas podem ter claraboias ou skylights para a captação da iluminação natural (nunca
além de 12% da área de cobertura para não aquecer o galpão – o ideal é entorno de 5%);
Iluminação – o ideal é que seja natural, através das venezianas translúcidas e
janelas que, dependendo da orientação, são protegidas por brise-soleil;
Cor no espaço interior – em geral utiliza tons de cinza claro, para que haja melhor
reflexão da iluminação natural, e ao mesmo tempo cria-se um fundo neutro em espaços,
para que não haja interferência significativa dos equipamentos industriais;
Ventilação e Climatização – quando necessário, utiliza ventilação forçada.
Dependendo do processo, utiliza ventilação adiabática (ar lavado). O problema deste
processo é a umidificação do ar, que, ao elevar a umidade, pode comprometer o conforto
interno, além de danificar alguns equipamentos mais sensíveis a umidade;
Desempenho econômico – o arquiteto afirma que é fundamental corresponder às
expectativas do cliente quanto às questões econômicas. Para que uma indústria produza
adequadamente é preciso pesar e escolher adequadamente, quais as decisões tomar com
relação a todos os aspectos citados anteriormente. O custo imediato de uma fábrica “verde”
ou sustentável é maior do que uma construída tradicionalmente, mas o retorno do
investimento é obtido na operação.
O arquiteto Madeira (2009) teceu as seguintes considerações sobre os elementos do
envoltório:
O fechamento – deve ser sempre permeável ao vento. Em sua concepção,
geralmente, este arquiteto utiliza dois tipos de fechamentos: as venezianas translúcidas e
um fechamento termoacústico. As venezianas translúcidas são posicionadas a barlavento e
a sotavento dos ventos dominantes, enquanto os fechamentos termoacústicos são utilizados
na cobertura e nos fechamentos restantes;
Aberturas laterais – por aplicar na maioria de suas edificações industriais os
fechamentos com venezianas em PVC translúcidas, o arquiteto quase não utiliza janelas;
quando as utiliza, procura condicionar o layout para que seja afastado das janelas. Apesar
de sua preferência por venezianas, o arquiteto considera que o usuário pode se ressentir da
falta de contato com o espaço exterior, por isso, em um dos seus projetos, desenvolveu
254
módulos que podem ser desconectados; assim, o usuário pode ter melhor controle do
espaço;
Orientação e Proteção das fachadas – a orientação é importante para captar os
ventos principais (através de sheds e envoltório); também para verificar as condições da
carga solar. Quase não utiliza proteção nas fachadas, devido à característica dos
fechamentos muito permeáveis ao vento e poucas aberturas laterais;
Estrutura – sempre metálica, que forma um conjunto com a cobertura; esta deve ser
sempre em cores claras e isoladas acústica e termicamente;
Iluminação – natural, complementada por artificial. A iluminação natural deve ser
oriunda dos sheds e dos fechamentos com venezianas translúcidas. Este arquiteto adverte
que é importante ter cuidado com a espacialidade, ou seja, verificar a dimensão da janela
versus o espaço que será iluminado; a intenção é oferecer iluminação natural adequada, e
não em excesso;
Cor no espaço interior – as cores devem ser sempre claras. O arquiteto utiliza o
conceito de ausência de cor ou a reunião de todas, chama essa decisão projetual de
“arquitetura desnuda”. Esclarece que trabalha com o conceito de não utilização das cores
para destacar algo em especial, utiliza reflexos sobre o branco, assim a arquitetura pode ser
melhor visualizada;
Ventilação e Climatização – sempre que possível deve ser natural. É recomendável
projetar um sistema híbrido (ventilação natural e artificial), dependendo do processo e clima.
Dessa forma, o cliente poderá utilizá-lo em condições climáticas extremas; e
Desempenho econômico – o projeto deve adequar-se às expectativas econômicas
do cliente, porém a qualidade da edificação não deve ser negligenciada. Hoje o projeto
industrial deve transparecer qualidade ambiental tanto interna quanto externamente. A
construção metálica pode ser fundamental para resolução de algumas questões ambientais
e econômicas, uma vez que não gera entulho, o material é reutilizável e reciclável, seu
canteiro de obras é seco e gera um impacto menor que o de uma construção tradicional, seu
tempo de construção é diminuído. A construção metálica pode ter uma partida com custo
maior, mas em compensação se paga, ao longo do tempo, com o custo da manutenção da
edificação.
255
Já o arquiteto Pietraroia (2009) utiliza em seus projetos as seguintes estratégias
quanto aos elementos do envoltório:
Os fechamentos – devem ser permeáveis aos ventos. Este arquiteto declara que utiliza
uma composição dupla de painéis metálicos termoacústicos e elemento vazado - cerâmico ou
de concreto;
As aberturas laterais – variam segundo necessidade de cada processo, podem ser
venezianas, o elemento vazado, janelas maxiar;
Orientação e proteção das fachadas – depende do clima e do sítio. Fica evidente que
a orientação vai determinar algumas estratégias de projeto para cada fachada, como, por
exemplo, tipo de sombreamento e sua dimensão, onde posicionar as aberturas, a
localização das aberturas na coberturas. O arquiteto, nos seus projetos, privilegia a face sul
para evitar a insolação direta;
Estrutura – devido ao fator do encarecimento do seguro da edificação com estrutura
vertical toda metálica, utilizamos concreto pré-moldado, moldado em loco e em aço.
Depende muito da solicitação do cliente e do que mais se adéqua ao local e ao processo;
A cobertura – utiliza sempre metálica, pois é a que mais se adapta ao clima do Brasil,
além de ser mais leve, mais rapidamente construída, e, sendo termoacústica, evita a
absorção térmica e soluciona o problema do ruído tanto gerado no exterior quanto oriundo
do exterior;
Iluminação – deve ser natural, complementada pela artificial, tomando como
premissa o desempenho dos usuários e a eficiência energética da edificação. Sua captação
pode ser através dos fechamentos em blocos vazados, das aberturas laterais e de aberturas
na cobertura que permitem a captação da iluminação natural;
As cores internas e externas – devem ser claras, pois possibilitam a melhor reflexão
da luz natural, o que internamente propicia melhor iluminação e externamente menor
absorção da radiação solar;
Ventilação e Climatização – é rara a utilização do ar-condicionado nas edificações
industriais. O arquiteto declara que procura valorizar a utilização do efeito termossifão. O
256
elemento vazado permite que o ar penetre pela parte inferior da edificação e os sheds se
encarregam de fazer a troca, além de proporcionarem a ventilação cruzada; e
Desempenho econômico – é fundamental. O projeto precisa ser concebido dentro
das expectativas do cliente, mas a edificação deve ter qualidade arquitetural. Hoje não se
pensa somente em desempenho econômico simplesmente. A questão principal é o retorno
que se terá fazendo-se determinado investimento (no processo ou qualidade ambiental). O
cliente sabe que o elemento que melhor simboliza uma empresa é sua edificação, é a
imagem do produto, e essa imagem também vende.
5.3.4 Considerações Sobre as Entrevistas
Nas questões destacadas nas entrevistas, fica claro que o principal aspecto da
edificação industrial é oferecer ao cliente uma edificação que contribua para um
desempenho ótimo do processo industrial e apresente qualidade ambiental e arquitetural. E,
para tal, é necessário que o arquiteto trabalhe junto com a engenharia, estude cada
processo para o qual vai desenvolver um projeto e compreenda suas necessidades e
restrições. Fica evidente que ainda não está consolidada a utilização de uma arquitetura
metálica fabril (fechamentos painelizados e estrutura metálica). Este tipo de construção é
relativamente nova na arquitetura brasileira, iniciada na década passada, mas pode ser uma
alternativa a ser explorada, considerando o clima e o cenário construtivo local.
É importante ressaltar que a arquitetura industrial deve ser cuidadosa com aspectos
ambientais, tanto no processo (com relação a aspectos e impactos ao meio ambiente)
quanto com relação ao usuário (oferecendo-lhes espaços salubres e confortáveis). Assim o
arquiteto industrial necessita criar estratégias de projeto adequando-se a premissas
requeridas pelo processo industrial e pela legislação específica. Apesar das várias
restrições, é possível criar uma arquitetura de qualidade, quando essa for a intenção do
projetista.
Nas entrevistas com os arquitetos, ficaram evidenciadas questões gerais inerentes
ao processo de projeto industrial e questões específicas que interferem na qualidade
ambiental da edificação. Destacam-se na entrevista a importância do envoltório e sua forma
para atribuir qualidade arquitetural e ambiental à edificação. Fica evidente que as medidas
projetuais não seriam efetivas se não houvesse a integração entre fechamentos, aberturas,
cobertura, entre outros. Portanto, com base nos exemplos locais e nas questões
257
decorrentes das entrevistas, será apresentado um elenco de estratégias e elementos para
adequação do tipo ao clima tropical quente e úmido.
5.4 POSSIBILIDADES DE ADEQUAÇÃO AO TIPO – ELEMENTOS E ESTRATÉGIAS
PARA INTEGRAÇÃO DA ARQUITETURA INDUSTRIAL AO CLIMA TROPICAL QUENTE
E ÚMIDO
Ao se avaliarem os elementos do tipo, além daqueles que contribuíram para sua
configuração, alguns se destacaram por sua importância como estratégia projetual que
contribui para o conforto térmico e visual da edificação industrial. Assim, sobre estes
elementos, serão feitas considerações para a adequação do tipo ao clima tropical quente
úmido.
5.4.1 Cobertura
As coberturas devem favorecer a captação de ventilação e iluminação naturais, que
pode ser feita através de aberturas zenitais (sheds ou lanternins). É recomendável que a
superfície das coberturas seja em cores claras, para o aumento da reflexão da radiação. É
importante que possuam material isolante térmico e acústico. Sempre que possível, devem
ser concebidas em mais de uma água, para evitar a incidência de radiação solar em uma
superfície horizontal. A forma da cobertura pode dar à edificação melhores condições
ambientais internas, tanto por evitar a transmissão de calor ao interior da edificação quanto
por possibilitar ventilação e iluminação naturais. O arquiteto Sérgio Coelho, da GCP
Arquitetos, cita:
Sempre trabalhamos com coberturas metálicas. Compostas de “steel deck”
mais isolamento termoacústico mais barreira de vapor mais manta TPO ou
EPDM, em função de custo, ou sistemas metálicos “zipados” em aço
galvanizado pré-pintado ou alumínio (há também em aço inox, mas nunca
usamos, pelo custo elevado) com isolamento térmico. As coberturas podem
ter claraboias ou skylights para iluminação natural (nunca mais de 12% da
área de cobertura, para não aquecer o galpão – o ideal é em torno de 5%).
(COELHO, 2009)
O arquiteto Valério Pietraroia, da NPC Grupo Arquitetura, prioriza a utilização da
cobertura metálica em cores claras e aberturas zenitais para a captação da iluminação
natural, sempre que possível. O arquiteto adverte que, ao criarem-se aberturas na cobertura
industrial, pode-se ter problemas com a chuva e umidade, pois as calhas são pontos de
fragilidade para goteiras. Assim esta estratégia de projeto não é muito indicada para locais
em que haja chuvas constantes e intensas, como em alguns estados do norte do Brasil.
258
Nestes locais, o arquiteto procura conceber fábricas muito permeáveis ao vento, sem
isolamento térmico e com sombreamento e proteção às chuvas de no mínimo cinco metros,
ou seja, uma edificação avarandada. (Figura 5.25)
Figura 5.25. Esquema gráfico com destaque para região com chuvas intensas e constantes. Fonte: PIETRAROIA 2009.
Um exemplo recente de edificação avarandada é a indústria EMAS, concebida pelo
NPC Grupo Arquitetura. A edificação possui fechamentos em venezianas translúcidas
(barlavento e sotavento), e uma grande cobertura que se converte em varanda. (Figuras
5.26, 5.27 e 5.28)
Figura 5.26. Edificação Cobertura Ampla. Fonte: NPC Grupo Arquitetura Ltda., 2010.
Figura 5.27. Edificação Cobertura Ampla. Fonte: NPC Grupo Arquitetura Ltda., 2010.
259
Figura 5.28. Edificação Cobertura Ampla Interior. Fonte: NPC Grupo Arquitetura Ltda., 2010.
O arquiteto Valério Pietraroia, da NPC Arquitetura, adverte para a importância da
valorização das variações climáticas no Brasil. Além das elevadas temperaturas, existe a
variação de intensidade e periodicidade das chuvas, que influencia na concepção. Nas
regiões onde as chuvas não são constantes, indica-se uma arquitetura com uma tipologia de
cobertura mais aberta. (Figura 5.29)
Para o arquiteto, a cobertura metálica é a mais indicada para vencer amplos vãos,
pois se consome menos material, a construção é mais rápida, sobretudo é mais leve, assim
os elementos estruturais ocupam moderadamente o espaço industrial. Como a arquitetura
industrial apresenta muitas interferências, de instalações, de insumos, quanto menor a
interferência estrutural, maior será a flexibilidade do espaço. No Brasil o problema da
cobertura em concreto é que ela funciona como uma “pedra irradiadora de calor”, o que
justifica o uso da cobertura metálica. (PIETRAROIA, 2009)
Figura 5.29. Esquema gráfico com destaque para região com chuvas escassas.
Fonte: PIETRAROIA 2009.
260
Élio Madeira procura fazer da cobertura um elemento de captação dos ventos,
iluminação natural e reflexão da energia solar. Para este arquiteto:
É fundamental trabalhar com coberturas claras e isoladas acústica e
termicamente, é fundamental regular a absorção de calor nos
trópicos, mas é importante ter cuidado com o isolamento térmico,
porque neste caso, o calor que penetra na edificação não sai, por
isso trabalho com permeabilidade dos fechamentos aos ventos. O
importante é fazer o ar circular internamente. (MADEIRA, 2009)
Como já foi dito anteriormente, coberturas claras são capazes de refletir a energia
solar que incide sobre elas, mas existe outra estratégia projetual que equivale às coberturas
brancas, são os chamados telhados verdes. (Figura 5.30) Atualmente é possível utilizar
módulos vegetais em telhas de alumínio zipadas; este sistema é denominado Green Roof,
são chapas contínuas, que possuem estanqueidade para receber grandes volumes de água.
Figura 5.30. Esquema gráfico de telhado verde. Fonte: ZANETTINI, 2009.
Os telhados verdes atuam no microclima da região em que estão inseridos. A
vegetação retira partículas em suspensão no ar, o que o purifica, devido à fotossíntese retira
gás carbônico do ar e auxilia no combate ao aquecimento global, além de refletir e absorver
parte da radiação solar, transmitindo apenas 13% da energia incidente.
261
5.4.2 Fechamentos laterais
A edificação tipo é concebida com fechamentos em painéis, geralmente metálicos,
com isolamento térmico. Alguns painéis são semitransparentes ou translúcidos, para captar
a iluminação natural sem favorecer a ventilação. No clima tropical quente úmido, uma das
estratégias fundamentais é captar a ventilação natural; para tal, é necessário que os
fechamentos sejam permeáveis aos ventos. A permeabilidade dos fechamentos pode ser
concebida de diferentes maneiras. O arquiteto Valério Pietraroia, da NPC, adverte que cada
edificação é concebida segundo necessidades do processo e especificidades do clima,
assim utiliza fechamentos em venezianas, básculas ou elementos vazados (Figuras 5.31 e
5.32) dependendo do quanto o processo deve ser mais ou menos estanque, da facilidade de
utilizar o material encontrado na região, da necessidade de maior ou menor resfriamento do
processo. (PIETRAROIA, 2009)
Figura 5.31. Elementos Vazados – Visão Externa Gráfica SP. Fonte: CORBIOLI, 2009.
Figura 5.32. Elementos Vazados – Visão Interna Gráfica SP. Fonte: CORBIOLI, 2009.
Para o arquiteto Sergio Coelho, da GCP, os fechamentos devem responder as
exigências de isolamento térmico e da umidade, assim sua empresa utiliza soluções
industrializadas, o uso de painéis isotérmicos – sanduíches de placas de aço pré-pintado
com preenchimento de PIR (poliisocianurato) ou PUR (poliuretano), e, eventualmente, um
segundo painel interno em dry wall (gesso) em áreas administrativas. Nas áreas de
processo, também recomenda a utilização de venezianas em PVC translúcido ou
policarbonato, o que facilita a ventilação natural cruzada.
Dependendo da região, prevê dumpers de controle de entrada de ar, para evitar a
entrada de ar frio no inverno. (COELHO, 2009)
O arquiteto Élio Madeira valoriza o envoltório permeável ao vento e prioriza a
utilização de venezianas translúcidas nos fechamentos, sem elementos de sombreamento
262
em conjunto com sheds. Assim, além de tirar proveito do efeito termossifão e da ventilação
cruzada, capta a iluminação natural. (MADEIRA, 2009)
A permeabilidade dos fechamentos pode ser explorada de diversas formas, com
venezianas em toda a extensão das fachadas, venezianas a meia altura, elementos vazados
e basculantes. Porém é importante acrescentar que o envoltório deve atuar integradamente
para proporcionar à edificação qualidade espacial. (Figura 5.33)
Figura 5.33. Conjunto do Envoltório. Fonte: O autor.
5.4.3 Aberturas laterais
Sua disposição e dimensão influencia diretamente a distribuição da luz natural no
espaço interior, fator relevante tanto para o desempenho laboral quanto para a eficiência
da edificação, pois quanto melhor a distribuição da iluminação natural, menor será a
necessidade da utilização da iluminação artificial durante a jornada diurna. Como a
incidência de luz do sol sobre o plano de trabalho é prejudicial às atividades laborais
(causa contrastes excessivos e cansaço visual), a arquitetura industrial pode incorporar
elementos e artifícios de controle, que são os elementos de sombreamento.
O arquiteto Valério Pietraroia tem preferência por utilizar nas aberturas venezianas
basculantes. Dependendo do processo, utiliza janelas de alumínio com vidro, maxiar, para
oferecer total liberdade aos usuários, ou às vezes o próprio elemento cerâmico vazado
funciona como abertura lateral. Para o arquiteto, é importante destacar a sensação de bem-
263
estar que as aberturas laterais proporcionam aos usuários, devido ao contato com o exterior.
(PIETRAROIA, 2009)
Para o arquiteto Sergio Coelho, o ideal em projetos industriais é contar com a
iluminação natural, que pode ser captada pelos fechamentos laterais, com venezianas
translúcidas, ou com aberturas laterais, que devem ser sombreadas por brise-soleil, quando
o fechamento está muito exposto à radiação solar. (COELHO, 2009)
O arquiteto Élio Madeira destaca a importância da dimensão das aberturas laterais e
a profundidade da edificação, pois a iluminação captada pelas aberturas não pode ser
excessiva a ponto de causar ofuscamento, nem pode ser inferior ao requerido para a boa
execução das atividades dos usuários. (MADEIRA, 2009)
5.4.4 Orientação e sombreamento
A orientação da edificação vai determinar a quantidade de radiação incidente nas
paredes e no telhado e a radiação que entrará através das aberturas laterais. Assim a
orientação da edificação deve propiciar diminuição dos impactos solares, além de
possibilitar a captação dos ventos. Desta maneira, o conhecimento das condições
ambientais locais pode determinar a forma do envoltório, que fechamentos devem ser
privilegiados, a localização das aberturas, os tipos de elementos de sombreamento e até as
possíveis correções do entorno.
Para evitar ao máximo a radiação solar, devem-se utilizar barreiras vegetais a leste e
a oeste da edificação, orientá-la no eixo norte-sul e utilizar elementos de sombreamento.
Os elementos de sombreamento apresentam uma gama de variedade: beirais,
pérgolas, vegetação, cobogós, persianas, brises etc. Para o projeto adequado dos
dispositivos de sombreamento (dimensão e espaçamento entre eles), deve-se considerar a
trajetória solar, a orientação das aberturas laterais, horário do dia e os períodos do ano que
mais necessitam de sombreamento. (BROWN e DEKAY, 2004, p. 288)
O arquiteto Valério Pietraroia procura privilegiar as faces sul, para evitar a insolação
direta, que deve ser evitada em ambiente de trabalho, já que pode causar um acidente
devido ao ofuscamento e desconforto visual que origina. Assim procura, quando da
setorização, localizar nas faces sul, atividades que exijam maior precisão visual, maior
atenção, maior carga mental e permanência. (PIETRAROIA, 2009)
264
Com relação à orientação e proteção das fachadas, Sergio Coelho considera
medidas integradas. A planificação do projeto é definida segundo a orientação, o sítio, os
fluxos, ventilação e sombreamento. O arquiteto argumenta:
Ao iniciarmos um Master Plan (Plano Diretor) de um empreendimento
industrial, cruzamos os dados de orientação solar e ventos, aliados ao perfil
natural do terreno (para evitar ao máximo o volume de terraplanagem) e
logística (acessos e fluxos), para concebermos uma implantação ótima das
edificações, procuramos evitar a superexposição da fachada Norte e as
fachadas críticas em termos de insolação são protegidas por beirais, brises,
painéis de sombreamento, fechamentos com maior isolamento térmico ou
paisagismo. (COELHO, 2009)
O arquiteto acrescenta que sempre utiliza uma consultoria para analisar o
comportamento climático do local, pois no clima tropical quente úmido a questão de maior
peso é o conforto térmico. Para Coelho, o aprendizado na concepção industrial se intensifica
a cada novo projeto elaborado. Em um dos seus mais recentes projetos, sombreou o
envoltório com brises vegetais (Figura 5.35), técnica que consiste em criar jardineiras na
fachada com um tipo específico de planta que irá atenuar a incidência da radiação solar.
(COELHO, 2009)
Figura 5.35. Esquema gráfico com destaque sombreamento vegetal.
Fonte: COELHO 2009.
O arquiteto Élio Madeira considera a orientação fundamental para definir a forma do
envoltório, pois assim consegue captar os ventos principais e localizar os sheds para melhor
captação da iluminação natural. Utiliza venezianas translúcidas sem aberturas; quase não
utiliza sombreamento. Seus projetos dão maior ênfase na reflexão e no isolamento da
cobertura para evitar a transmissão da radiação solar. (MADEIRA, 2009)
265
5.4.5 Interferência do entorno
A vegetação do entorno pode ser uma estratégia muito benéfica tanto para o
arrefecimento do microclima local quanto para a obtenção do conforto térmico da edificação.
Já foi dito anteriormente que as plantas captam as partículas suspensas e filtram o ar, mas
além disso, se utilizadas adequadamente, podem propiciar a privacidade visual e diminuir os
efeitos do ofuscamento. Quando utilizadas como barreiras vegetais (para sombreamento)
nos climas quentes úmidos, é indicado que sejam localizadas a leste e oeste. É interessante
destacar que a vegetação pode ser utilizada para desviar o fluxo do ar e intensificar a
incidência do vento sobre a edificação. Para a utilização desta estratégia, é imprescindível
conhecer a direção dos ventos predominantes, conforme cada época do ano, assim é
possível elaborar o projeto segundo melhor aproveitamento dos mesmos. (SERRA, 2004, p.
51)
O arquiteto Élio madeira procura interferir em todo entorno próximo à edificação, não
somente com vegetação para sombreamento das fachadas, mas para aumentar o albedo
2
,
além de oferecer maior conforto visual aos usuários. Uma preocupação ambiental recorrente
nos arquitetos entrevistados é a recomposição de mata ciliar quando há córregos próximos
ou reflorestamento de áreas desmatadas no sítio.
5.4.6 Ventilação natural, forçada e climatização
Nas edificações industriais, é importante valorizar-se estratégias de ventilação
natural, porém em alguns ambientes, dependendo do processo, pode ser necessário o uso
de ventilação artificial para se alcançarem patamares higiênicos mínimos de qualidade do ar
interior. Também a ventilação forçada pode ser utilizada para atribuir melhores condições de
conforto ao usuário. Em alguns espaços laborais é necessário utilizar-se a climatização
artificial; neste caso, é importante rever estratégia de projeto como permeabilidade da
envolvente ao vento e a utilização de materiais de fechamento com pouca inércia térmica.
Combinados com a permeabilidade da pele, outros sistemas de ventilação além dos
já citados podem ser utilizados para favorecer o fluxo de ar no interior da edificação. O
sistema de aspiradores estáticos pode revelar-se uma estratégia interessante; consiste em
2
Poder difusor de uma superfície; fração de luz incidente que é difundida pela superfície. É a medida da quantidade de
radiação solar refletida por um corpo ou uma superfície.
266
produzir-se uma depressão no interior da edificação devido à sucção do ar gerado pelo
efeito venturi
3
em um dispositivo estático situado na cobertura. (Figura 5.36)
Figura 5.36. Esquema gráfico sobre aspirador estático.
Fonte: SERRA, 2004, p. 53
Existe uma grande variedade de aspiradores estáticos, que permite a adaptação em
diversos tipos de coberturas. É recomendável que este sistema seja utilizado em zonas com
ventos constantes para que alcancem um bom desempenho. (SERRA, 2004, p. 53)
Outra estratégia para criar movimento de ar é a utilização das torres de vento. Este
sistema consiste em criar-se uma torre que se eleva acima da cobertura e capta os ventos
de maior intensidade. (Figura 5.37) O ar captado é conduzido até o interior da edificação por
meio de dutos. É um sistema válido para climas quentes com regime de ventos frequentes e
intensos. (SERRA, 2004, p. 54)
Figura 5.37. Esquema gráfico sobre torre de vento.
Fonte: SERRA, 2004, p.54
3
O Efeito Venturi consiste no fato de, produzindo-se um estreitamento num duto pelo qual circula um fluido, a velocidade do
mesmo aumentar e, por sua vez, diminui a pressão.
267
Por fim, uma estratégia de projeto interessante é o pátio (utilizado por Grimshaw, no
espaço industrial IGUS). O pátio (Figura 5.38) é uma solução que congrega muitos
fenômenos conjuntamente; sua estratégia consiste em criar-se um espaço aberto dentro do
volume edificado. Essa supressão da massa construída gera um microclima que atua como
filtro entre as condições ambientais exteriores e interiores, influenciando condições
lumínicas, térmicas e acústicas. Funciona como proteção à radiação solar direta e mantém a
temperatura do ar mais baixa; caso haja vegetação no pátio, também funciona como
proteção ao aporte de umidade. (SERRA, 2004, p. 55)
Figura 5.38. Esquema gráfico de um pátio. Fonte: SERRA, 2004, p. 55
Para Valério Pietraroia, a climatização em edificações industriais deve ser reduzida.
Este arquiteto procura usar sempre a ventilação natural e o efeito termossifão. Mesmo
quando projeta fábricas alimentícias que requerem maior hermeticidade, pelas condições
higiênicas, procura dar soluções alternativas como venezianas basculantes, onde o usuário
tem maior controle e pode abri-las em alguns momentos do processo. (PIETRAROIA, 2009)
O arquiteto Sérgio Coelho declara que utiliza sistemas de ventilação forçada,
quando necessário. Conforme o processo, é possível utilizar a ventilação adiabática (ou ar
lavado). Este processo consiste em lavagem, filtragem e resfriamento da massa de ar, pelo
processo de evaporação. O ar é insuflado no ambiente através de dutos e grelhas e
proporciona uma queda na temperatura do ambiente. O problema é a umidificação do ar,
pois o aumento da umidade pode comprometer o conforto interno e os equipamentos.
Quando este arquiteto utiliza ar-condicionado, em geral, são sistemas com chillers.
(COELHO, 2009)
268
O arquiteto Élio Madeira acredita que é improvável satisfazer todos os usuários, no
que concerne às questões ambientais, principalmente sem a utilização de climatização
artificial, mas assegura que é possível alcançar patamares razoáveis neste quesito quando
na concepção se prioriza a qualidade ambiental. Para o arquiteto, a ventilação híbrida pode
ser uma opção válida, mas nem sempre o cliente pode utilizá-la. Ele acrescenta que o
importante, nos trópicos, é fazer com que o ar circule no ambiente, seja com ventilação
natural ou forçada. (MADEIRA, 2009)
5.4.7 Cor e iluminação
O uso apropriado das cores em espaços laborais pode representar uma medida
auxiliar eficiente na promoção da saúde, segurança e bem-estar dos usuários, pois
além dos efeitos psicológicos, há menor risco de fadiga visual e trabalhos falhos, o que
contribui para produção eficiente.
A maior contribuição ao criar-se um espaço agradável com o auxílio das cores
adequadas é evitar problemas visuais; assim a atenção do usuário fica mais concentrada na
tarefa do que desviada dela. O esquema de cores para a aplicação nas fábricas deve ser
em tons suaves. O esquema elaborado com cores vivas pode ser cansativo em ambientes
de longa permanência, como os espaços de trabalho. As áreas auxiliares, ou seja, os
espaços que não são propriamente de trabalho, como recepção, salas de espera, espaço
café, etc., podem apresentar um esquema de cores mais elaborado. (NETO, 1980, p. 118)
Nas regiões onde o clima é quente, as cores frias agradam pela sensação de frescor
e tranquilidade que proporcionam ao usuário. Entretanto, o uso exagerado destas cores
pode tornar o ambiente monótono e depressivo; em contrapartida, as cores quentes em
excesso podem enervar as pessoas e criar um ambiente desapropriado para o trabalho.
Assim, algumas cores quentes (como detalhes) podem ser usadas para quebrar a
monotonia e gerar espaços de trabalho agradáveis. (NETO, 1980, p. 118)
Outro aspecto relevante na utilização das cores nos espaços de trabalho são suas
propriedades reflexivas. As cores com coeficiente de reflexão elevado proporcionam
melhoria importante nas condições lumínicas do ambiente. Quando utilizadas externamente,
auxiliam o arrefecimento da edificação. (Figura 5.35)
269
Figura 5.39. Esquema Gráfico Sobre Utilização da Cor e Iluminação. Fonte: O Autor
Para o arquiteto Valério Pietraroia, as cores internas e externas devem ser claras,
pelo alto índice de reflexão da energia solar. Externamente, evita que o fechamento irradie
calor, e internamente, propicia melhor reflexão da luz natural. (PIETRAROIA, 2009)
O arquiteto Sérgio Coelho declara que na NPC, usualmente, utilizam-se tons cinza
claros, para melhorar a reflexão da iluminação e criar um fundo neutro, pois os espaços laborais,
em geral, apresentam muita interferência, dos equipamentos industriais, dos insumos, além das
diretrizes da NR-26 – Sinalização de Segurança – que determinam que o uso das cores deve
ser o mais reduzido possível a fim de não ocasionar distração, confusão e fadiga no trabalhador.
(COELHO, 2009)
O arquiteto Élio Madeira procura harmonizar o espaço interior sem interferência de
cor. Para ele, as cores claras proporcionam sensação de frescor, e, devido à utilização de
venezianas no fechamento, não há ofuscamento, pois lateralmente a luz é atenuada. Sobre
esta estratégia de projeto, o arquiteto declara:
As cores em meus projetos são sempre claras, eu digo: ausência de cor ou
reunião de todas elas, chamo de arquitetura desnuda. Não gosto de
trabalhar com cores que deem destaque a algo em especial, trabalho com
reflexos sobre o branco, assim dou a oportunidade de que a arquitetura seja
percebida. (MADEIRA, 2009)
É consenso que o ideal nas edificações industriais é a utilização da iluminação
natural, devido à minimização do consumo de energia. A iluminação principal deve ser
oriunda dos sheds, lanternins (aberturas na cobertura) e de aberturas laterais ou através da
translucidez dos fechamentos. Porém, dependendo das tarefas executadas e do regime de
270
uso da edificação, a iluminação artificial pode ser utilizada complementarmente ou como
fonte de luz principal. É senso comum que as cores utilizadas tanto no espaço interior
quanto exterior devem ser em tons de cinza ou tons que tendem ao branco.
5.5 CONSIDERAÇÕES SOBRE AS POSSIBILIDADES DE ADEQUAÇÃO AO TIPO
Fica evidente, diante das questões levantadas neste capítulo, que para obter
desempenho adequado a edificação industrial deve adaptar-se ao microclima local, ao sítio
de implantação e ao processo que irá abrigar. Visto que o tipo caracterizado nesta tese
possui elementos de concepção, formais e técnicos, e que estes elementos, em sua maioria,
podem ser mantidos quando se aplicam as estratégias de projeto na sua adequação,
compreende-se que este pode adequar-se ao clima tropical quente úmido sem perder suas
principais características. No entanto, medidas projetuais são necessárias para que esta
edificação possua qualidade ambiental em uma região de clima quente úmido.
A busca pela adequação do tipo ao clima tropical quente úmido se baseou não
somente no referencial teórico; foi fundamental verificar junto a profissionais nacionais quais
as estratégias utilizadas na concepção industrial brasileira, tanto pela análise das edificações
nacionais quanto pelas entrevistas. Assim verifica-se que os exemplos locais ilustrativos
evidenciam como na prática é possível utilizar estratégias projetuais que podem se adequar
ao tipo objeto desta tese.
É importante enfatizar que, por sua complexidade, a arquitetura industrial não admite
modelos fechados, tanto que através dos exemplos locais e sugestões de adequação foram
encontradas diferentes soluções e composições que se adequassem ao clima local, ao
processo, às expectativas do cliente, dentre outros fatores.
A experiência profissional dos arquitetos entrevistados foi imprescindível para a
constatação de que é possível a concepção de uma arquitetura metálica, flexível,
industrializada, que valorize a qualidade espacial, e respeitosa tanto com o usuário quanto
com o processo. Porém fica evidente que para cada situação climática é necessário
uma releitura dos elementos que constituem o tipo. É importante enfatizar que esta
arquitetura se enriquece de várias formas para captar os ventos, a iluminação natural, se
adequar a diferentes processos, materiais de construção e tecnologias.
271
Considerando que as principais medidas projetuais para o conforto térmico são a
captação dos ventos, sua circulação e troca do ar no espaço interior, assim as principais
estratégias projetuais foram elencadas neste capítulo. Fechamentos, cobertura, elementos
de sombreamento, entre outros devem atuar de forma complementar no projeto que prima
por qualidade espacial e arquitetural. É importante destacar que as escolhas das estratégias
a serem utilizadas se dão segundo necessidades e restrições do projeto e viabilidade
financeira, somadas às características projetuais do conceptor. No entanto, não podem ser
negligenciadas: a permeabilidade dos fechamentos aos ventos, a utilização da ventilação
cruzada e do efeito termossifão, a captação da iluminação de forma que seja utilizada a luz
refletida, além da previsão das estratégias artificiais (ventilação e iluminação) para que
sejam usadas em necessidades extremas.
Quando se adéqua o tipo ao clima tropical quente úmido, é possível que os principais
elementos sejam mantidos, ainda que se incorporem em seu envoltório estratégias que vão
atribuir à edificação qualidade ambiental para o clima brasileiro. Parece interessante, no
processo de projeto, que cada autor possa inspirar-se no tipo e projete segundo as
necessidades locais de clima. Assim fica evidente que o elenco de estratégias projetuais
apresentadas neste capítulo pode alimentar uma arquitetura industrial para o clima tropical
quente úmido. Logo é interessante uma reflexão sobre a utilização deste conceito de projeto
industrial inspirado no tipo. Pode-se inferir que a escolha da forma da edificação industrial é
fruto das expectativas do cliente e do conceito formal e técnico do arquiteto.
272
REFERÊNCIAS BIBLIOGRÁFICAS
AMERY, C. Architecture, Industry and innovation: the early work of Nicholas Grimshaw
and partners. Londres: Phaidon, 2000. 256 p. ISBN 07148 3934 5.
ARAÚJO. A. Alessandra Araujo: depoimento [dez. 2009]. Entrevistadora: D. R. S. Correia.
São Paulo: GPC Arquitetos, 2009. Entrevista concedida à autora.
BROWN, G.Z.; DEKAY, M. Sol vento e luz: estratégias para o projeto de arquitetura. Porto
Alegre: Bookman, 2004. 415p. ISBN: 978-85-363-0344-4.
CAZZALI, A.R. A vez do aço: estruturas metálicas ganham cada vez mais espaços na
construção de galpões industriais e comerciais. Construção Metálica, Rio de Janeiro, p. 22-
25, mar./abr. 2008. ISSN 1414-6517.
CLARK, R.H.; PAUSE, M. Arquitectura: temas de composición. Barcelona: Editorial
Gustavo Gili, 1996. 274 p. ISBN 968-887-338-1.
COELHO. S. Sérgio Coelho: depoimento [dez. 2009]. Entrevistadora: D.R.S. Correia. São
Paulo: GPC Arquitetos, 2009. Entrevista concedida à autora.
GONÇALVES, J.C.S.; VIANA, N.S. Iluminação e arquitetura. São Paulo: Virtus S/C, 2001.
378p.
MADEIRA. E. Élio Madeira: depoimento [dez. 2009]. Entrevistadora: D.R.S. Correia.
Vitória: Élio Madeira Arquitetura, 2009. Entrevista concedida à autora.
NETO, E.P. Cor e iluminação nos ambientes de trabalho. São Paulo: Livraria Ciência e
Tecnologia, 1980. 131p.
PIETRAROIA. V. Valério Pietraroia: depoimento [dez. 2009]. Entrevistadora: D.R.S.
Correia. São Paulo: NPC Grupo Arquitetura, 2009. Entrevista concedida à autora.
SERRA, R. Arquitectura y climas. Barcelona: Editorial Gustavo Gili, 2004. 94p. ISBN 84-
252-1767-9.
STRIKE, J. De la construcción a los proyectos: la influencia de las nuevas técnicas em el
diseño arquitectónico, 1700-2000. Barcelona: Editorial Reverté, 2004. 229p. ISBN 84-291-
2101-3.
273
REFERÊNCIAS BIBLIOGRÁFICAS EM MEIO DIGITAL
ARCOWEB. Diferenças de altura dão leveza e elegância a conjunto fabril. 2007. Disponível
em: <www.arcoweb.com.br/arquitetura/dbb-e-gcp-arquitetos-industria-guarulhos-22-03-
2007.html> Acesso em: 7 fev. 2010.
ARQUITETURA E AÇO. Curvas para inovar. Rio de Janeiro. n. 18, jun. 2009. Disponível em:
<www.cbca-ibs.org.br> Acesso em: 10 out. 2009.
ARUP. Sydney opera house. 2009. Disponível em:
<www.arup.com/Projects/Sydney_Opera_House.aspx>. Acesso em: set. 2009.
COELHO. S. Telhas criam superfície contínua. [Set. 2007]. Entrevistador: L. V. Leal. São
Paulo:
Finestra. Disponível em: <www.arcoweb.com.br/tecnologia/dbb-e-gcp-arquitetos-
unidade-industrial-08-10-2007.html> Acesso em: 16 out. 2009.
CORBIOLI, N. Panos envidraçados e marquises diferenciam linguagem pavilhonar.
PROJETODesign, São Paulo, mar. 2008. Disponível em: <www.arcoweb.com.br/arquitetura/
npc-grupo-arquitetura-restaurante-fabril-15-04-2008.html> Acesso em: 20 dez. 2009.
FOSTER AND PARTNERS. Great Court at British Museum. 2009. Disponível em:
<www.fosterandpartners.com/Projects/0828/Default.aspx> Acesso em: set. 2009.
___________. ___________. 2009. Disponível em:
<www.fosterandpartners.com/Projects/0828/Default.aspx> Acesso em: set. 2009.
___________. Business Promotion Centre. 2009. Disponível em:
<www.fosterandpartners.com/Projects/0459/Default.aspx> Acesso em Set. 2009.
GRIMSHAW-ARCHITECTS. Park road apartaments. 2009. Disponível em: <www.grimshaw-
architects.com/base.php?size=720&in_projectid=> Acesso em: set. 2009.
___________. Herman Miller Assembly Plant. 2009. Disponível em: <www.grimshaw-
architects.com/base.php?size=720&in_projectid=> Acesso em: set. 2009.
___________. British Pavilion for Exp 92. 2009. Disponível em: <www.grimshaw-
architects.com/base.php?size=720&in_projectid=> Acesso em: set. 2009.
274
GRUNOW, E. Desempenho térmico e estrutural da cobertura. PROJETODesign. São Paulo,
fev. 2006. Disponível em: <www.arcoweb.com.br/arquitetura/npc-grupo-arquitetura-fabrica-
joao-27-03-2006.html> Acesso em: 28 dez. 2009.
HOPKINS ARCHITECTS. Hopkins' House. 2007. Disponível em:
<www.hopkins.co.uk/projects/_7,85/> Acesso em: set. 2009.
JANBERG, N. Hangar in Orvieto. 2009. Disponível em:
<en.structurae.de/photos/index.cfm?js=62> Acesso em: set. 2009.
METÁLICA, PW Brasil Export Colatina, ES. São Paulo, 2009. Disponível em:
<www.metalica.com.br/sistema/bin/listar_imgusu.php?opcao=ver_imagem&id_imagem=673
7> Acesso em: 16 out. 2009.
PAIVA. C. Aço na indústria têxtil. Finestra, São Paulo, fev. 2004. Disponível em:
<www.arcoweb.com.br/arquitetura/elio-madeira-arquitetura-pw-brasil-30-03-2004.html>
Acesso em: 16 out. 2009.
PAPST, A.L. Uso de Inércia térmica no clima subtropical: estudo de caso em Florianópolis.
1999. Disponível em: <www.labeee.ufsc.br/arquivos/publicacoes/dissertacao_papst.pdf>
Acesso em: set. 2009.
PIETRARÓIA. V. Desempenho térmico e estrutural da cobertura. [Fev. 2006]. Entrevistador:
E.Grunow. São Paulo:
PROJETODesign. Disponível em: <www.arcoweb.com.br/arquitetura/
npc-grupo-arquitetura-fabrica-joao-27-03-2006.html> Acesso em: 4 jan. 2010.
PORTO, M.M.; SILVÉRIO, C.S.; SILVA, A.P.F. O projeto de iluminação na análise
ergonômica do trabalho. 1997. Disponível em:
<http://www.abepro.org.br/biblioteca/ENEGEP1997_T2201.PDF> Acesso em: 15 set. 2009.
PORTAL JOÃO PESSOA. Cidade de João Pessoa. Disponível em:<joaopessoa.a-
paraiba.com/ >Acesso em: 24 jun. 2010
PREFEITURA DE GUARULHOS HOME PAGE. Relevo e formação geológica. Disponível
em: <www.guarulhos.sp.gov.br/05_cidade/relevo.html >. Acesso em: 24 jun. 20010.
275
PREFEITURA MUNICIPAL DE COLATINA HOME PAGE. Geografia. Disponível
em:<www.colatina.es.gov.br/acidade/?pagina=geografia >Acesso em: 24 jun. 2010
RSHP. PA Technology Laboratory. 2007. Disponível em: <www.rsh-p.com/render.aspx?
siteID=1&navIDs=1,4,25,669&showImages=detail&sortBy=&sortDir=&imageID=209>
Acesso em: set. 2009.
TOMAZONI. S. Novas fábricas ''verdes'' reduzem impacto ambiental: Unidades como as da
Sadia e da Coca-Cola têm iluminação solar e reutilizam água e resíduos [Mar. 2009].
Entrevistador: Vialli. A. São Paulo: Estadão. Disponível em:
<www.estadao.com.br/estadaodehoje/20090325/not_imp344311,0.php> Acesso em: 21 out.
2009.
ZANETTINI. S. Ecoeficiência: Telhados e coberturas verdes. [Dez. 2009]. Entrevistador: L.V.
Leal. São Paulo:
Finestra. Disponível em: <www.arcoweb.com.br/tecnologia/ecoeficiencia-
telhados-e-21-12-2009.html> Acesso em: 21 dez. 2009.
Ϯϳϲ
CONCLUSÃO
A arquitetura industrial, desde a mecanização da produção, apresentava requisitos
projetuais específicos: grandes vãos para abrigar o maquinário, espaços desimpedidos para
facilitar o fluxo de pessoal e matéria-prima e, posteriormente, oferta de condições
ambientais aos usuários que favorecessem a produção. Esta arquitetura, ao longo dos anos,
transformou-se ao agregar novas tecnologias produtivas, novos processos construtivos,
novos paradigmas das relações de trabalho.
O espaço industrial evoluiu de uma fase inicial funcional, caracterizada por projetos
centrados na produção, até a fase funcional, social e humana, caracterizada por projetos
que, além do enfoque na produtividade, acrescentam condição de satisfação aos usuários,
como: refeitórios, estacionamentos, jardins, espaços para descanso, creches etc. Entre os
setores da edificação, paralelamente, surgiu um conceito de espaço não hierárquico. Assim,
tanto o espaço de produção quanto seu envoltório se modificaram devido a novos requisitos
projetuais, novas técnicas construtivas, novas demandas sociais e processos diferenciados.
A arquitetura industrial, através das décadas, adquiriu características próprias ao
incorporar ao seu projeto novas tecnologias construtivas, características dos movimentos
arquitetônicos e sociais vividos até a atualidade. Portanto, desde a mecanização da
produção, destacam-se projetos marcos representativos que contribuíram para a concepção
do tipo, objeto desta tese.
Pode-se inferir que, ao longo do processo de composição, o tipo se inspirou em algumas
edificações e delas incorporou certos elementos. Assim sendo, do Palácio de Cristal teria
incorporado principalmente o conceito de produção em série. Da influência do movimento
moderno, destacam-se as fábricas de turbinas da AEG, FAGUS e VAN NELLE. A primeira
utilizava colunas de periferia e estrutura em aço, a segunda aplicou panos de vidro
revestindo as fachadas e estrutura em aço, imprimindo a sua forma leveza subliminar; a
terceira traduziu para a fábrica um conceito de elegância em uma composição de cheios e
vazios, suas passarelas que interligam blocos diminuem caminhos, sua localização facilita o
escoamento da produção: a fábrica era uma edificação além do seu tempo, no que se refere
a flexibilidade no processo produtivo e escoamento da produção. AEG, FAGUS e VAN
NELLE, com suas fachadas em vidro e seus projetos diferenciados, apontavam para um
conceito novo de edificação fabril: funcional, moderno e belo. Da Reliance Controls, o tipo
incorporou os fechamentos e a estrutura em aço, o conceito umbrella building e de espaços
não hierárquicos, a leveza estrutural e dos fechamentos, entre outros.
Ϯϳϳ
A arquitetura industrial é uma arquitetura complexa, pois sua concepção demanda
trabalho interdisciplinar, bem como o espaço edificado requer dinâmica de ocupação
intensa, para acompanhar as evoluções tecnológicas e mercadológicas de suas atividades.
Assim, destaca-se entre alguns autores internacionais a concepção de um tipo de
arquitetura industrial. Essas edificações surgidas na década de 1980 trazem à atualidade
uma nova linguagem projetual industrial, impregnada de alta tecnologia, mas que também
busca inspiração nas diretrizes de conforto ambiental e bioclimatismo, para oferecer ao
usuário condições espaciais confortáveis, ser respeitosa com o meio ambiente, sem negar a
condição essencial da fábrica: espaço que deve oferecer ao processo condições ótimas de
produção. Esse tipo de edificação traduz a essência da arquitetura industrial da atualidade:
alto grau de adaptabilidade devido à flexibilidade da planta, oferta de condições ambientais
confortáveis aos usuários, pré-fabricação, desmontabilidade e reusabilidade.
Para identificar uma tipologia de edificação industrial, foi necessário definir o conceito de
tipo em arquitetura, fundamentado em Argan, Mahfuz e Rossi. Em essência, para
caracterizar o tipo, considerou-se a identificação de elementos presentes em todas as
unidades da série. É importante citar que o conceito de tipo em arquitetura “não requer
semelhança óbvia entre si (...) o tipo é aceito, mas não imitado”. (ARGAN, 2007, p. 269)
Na identificação dos elementos do tipo, foi necessário definir um método de análise.
Desse modo, tomaram-se como base princípios compositivos da forma, propriedades da
forma, características técnicas e características de concepção – aqui definidos como
aqueles requisitos necessários à concepção da edificação fabril.
O tipo, objeto desta tese, representa a flexibilidade construtiva quando utiliza estrutura
em aço modular, pré-fabricada e de rápida montagem, quando utiliza novos insumos para os
fechamentos e cobertura. São painéis, quase sempre metálicos e preenchidos com um
material isolante. Importante é a busca às diretrizes de conforto ambiental e bioclimatismo,
visando adequar seu envoltório ao clima local. Esta edificação é respeitosa com a natureza,
na medida em que utiliza os recursos naturais (ventilação e iluminação) e materiais
recicláveis ou reciclados. Sua pré-fabricação agiliza a construção e caracteriza um canteiro
de obras seco. É a arquitetura da modernidade quando produz uma planta livre que se
adapta rapidamente às demandas de consumo. A fábrica pode se expandir ou diminuir, se
adequar às demandas tecnológicas sem interromper seu processo produtivo. É o conceito
de fábrica que pode ser reprojetada a cada necessidade produtiva, a cada demanda de
mercado; o espaço edificado não é fechado, pode se expandir, diminuir, se transladar.
Ϯϳϴ
Partindo do princípio de que a arquitetura industrial representa simbolicamente a
imagem da empresa, pode-se constatar que algumas edificações acabaram sendo
importadas, tanto o envoltório quanto o processo de produção, o que propicia uma negação
das características locais climáticas. Assim, formulou-se a hipótese de que havia um tipo
com estrutura de aço aparente, de volumetria predominantemente horizontal, com
fechamentos leves, e se este tipo se adequaria ao clima quente e úmido das regiões
tropicais, se confrontado com os princípios do conforto ambiental (com ênfase no conforto
térmico). Para confirmação ou negação das hipóteses, foi imprescindível analisar
graficamente as edificações de origem europeia. Uma vez confirmado o tipo através da
ratificação de similaridades formais, técnicas e inerentes à concepção, procurou-se estudar
possibilidades de transposição deste tipo ao clima tropical quente úmido segundo as
diretrizes do conforto ambiental (com ênfase no térmico) e bioclimatismo, bem como
buscou-se identificar estratégias de projeto utilizadas por arquitetos nacionais que
concebem arquitetura que se assemelha ao tipo.
Para adequar o tipo ao clima tropical quente úmido, foi necessária a revisão
bibliográfica dos conceitos de conforto ambiental e bioclimatismo; desta forma,
confrontaram-se os princípios projetuais de uma arquitetura concebida para o clima
temperado ou frio e de outra adequada ao clima quente e úmido.
Encontraram-se alguns exemplos de arquitetura industrial que possui elementos do
tipo, concebida por arquitetos nacionais. Assim, estes autores foram entrevistados e suas
obras examinadas. Percebeu-se, no entanto, que, seja intuitivamente, por força de
legislação ou por consciência da necessidade de oferta de espaços com qualidade
ambiental, estes arquitetos procuraram inserir elementos no envoltório de suas edificações
que captassem a ventilação e iluminação naturais. Houve entre todos os arquitetos
entrevistados a preocupação com o conforto térmico dos usuários, e de oferecer condições
naturais para atenuar o consumo energético e contribuir para a eficiência energética da
edificação. É importante destacar que as soluções de envoltório identificadas foram
variadas, mas se analisadas, são estratégias que procuram uma adequação para o nosso
clima através da permeabilidade da pele, da proteção às fachadas e da refletância das
coberturas à energia solar, bem como seu isolamento térmico, combinado à captação de
ventos e iluminação naturais. Outro aspecto interessante é a alta tecnologia nos aspectos
construtivos, com a utilização de estrutura e coberturas metálicas pré-fabricadas, que
aceleram a fabricação e a construção da edificação.
Ϯϳϵ
O fechamento tornou-se permeável através de venezianas ao longo de toda a sua
extensão, para a utilização da ventilação cruzada. Neste caso, a orientação é fundamental e
o conhecimento do regime de ventos. A utilização de elementos vazados também atribui
permeabilidade à pele, porém estes são posicionados até meia altura dos fechamentos, que
são complementados por painéis metálicos geralmente com isolamento térmico. A
permeabilidade do envoltório foi complementada por aberturas na cobertura ou elementos
que auxiliam na extração do ar quente. Quando há aberturas laterais estas devem ser
protegidas por brise-soleil, ou por Lightshelf, que, além de refletir a luz solar, possibilitam a
utilização de iluminação natural refletida. Na proteção às fachadas, os arquitetos nacionais
destacados na tese utilizam beirais generosos, brises, e correção do entorno.
A estratégia de projeto encontrada para a cobertura industrial foi a metálica, com
isolamento termo acústico. Sua forma variar segundo decisão de concepção. Porém,
indicada-se a utilização de coberturas claras e isoladas acústica e termicamente, para
regular a absorção de calor e ruído, inclusive o da chuva. A cobertura pode ter grandes
beirais para proteger as fachadas e das chuvas constantes e intensas. Para a captação da
iluminação natural em conjunto com a ventilação, as aberturas zenitais são as mais
utilizadas (lanternins e sheds). E, por fim, a cobertura verde pode ser utilizada, pois favorece
o conforto interno térmico através do resfriamento evaporativo, reflexão da radiação térmica,
além de reduzir a transmissão de calor. É importante enfatizar que as medidas projetuais do
envoltório atuam integradas para favorecer as condições de conforto ambiental.
Ficou evidente que utilizar as diretrizes de conforto ambiental e do bioclimatismo foi
uma prática assumida na concepção fabril dos arquitetos entrevistados, tanto que todos
admitiram utilizar consultoria que os auxilia nas questões de conforto ambiental. Também
ficou claro que alguns elementos do tipo estão sendo assimilados pelos projetos fabris
nacionais na atualidade, até porque alguns aspectos do tipo integram a edificação industrial
da atualidade.
Pode-se considerar que o grande desafio do arquiteto industrial é manter-se
atualizado com a tecnologia e seu emprego no projeto – de forma a possibilitar uma
produção mais rápida, com menor custo de fabricação, além de dar ao espaço edificado
dimensão humana – que coloca o Homem no centro do projeto – e fazer com que o projeto
seja ecologicamente respeitoso – tenha um desenho sustentável –. Porém é importante
destacar que na concepção industrial, o arquiteto possui maior liberdade de criação para a
aplicação dos princípios do bioclimatismo, visto que a implantação de uma edificação
industrial é geralmente feita em terrenos amplos sem edificações muitos próximas.
ϮϴϬ
Assim o arquiteto pode utilizar com maior flexibilidade as estratégias de captação da
ventilação e iluminação naturais, aproveitar a topografia do terreno e a paisagem.
Como o tipo caracterizado nesta tese configurou-se no cenário europeu, a partir dos
anos 1980 e só a partir dos anos 2000 os elementos do tipo teriam sido incorporados às
nossas edificações fabris, implicitamente o conceito de tipo, caracterizado nesta tese, ainda
é incipiente no Brasil, necessitando de reflexões sobre como esta arquitetura pode adequar-
se a realidades climáticas do Brasil. Acredita-se que cabe ao arquiteto traduzir o tipo, para
que se adapte às especificidades de cada projeto fabril.
Apesar das especificidades de cada projeto industrial, devido aos requisitos dos
diferentes processos industriais, é consenso que a qualidade ambiental dos espaços
laborais não pode ser negligenciada. Em parte, são impostos por requisitos legais sem os
quais seria impossível o funcionamento da planta; em parte, pela assimilação desses
princípios tanto pelos profissionais de projeto quanto pelo cliente que compreende a
importância de oferecer espaços laborais com qualidade ambiental.
É importante enfatizar que o tipo pode ser adequado ao clima tropical quente úmido,
sem perder suas principais características, quando se inserem no projeto elementos de
arquitetura que vão priorizar a captação da ventilação e iluminação naturais, como brises,
beirais generosos, permeabilidade dos fechamentos, sheds etc. No entanto, a pesquisa
possibilitou elencar elementos de arquitetura e aspectos resultantes das edificações
implantadas que tornam possível a concepção de uma arquitetura nacional que pode se
apropriar de elementos do tipo. Fica evidente também que os elementos de arquitetura
podem incorporar a interpretação de cada autor. Assim observa-se que nos exemplos
nacionais, Pietraroia (2009) utiliza blocos vazados, Madeira (2009) aplica venezianas
translúcidas em toda a extensão dos fechamentos e Coelho (2009) adota um misto entre
venezianas, fechamentos painelizados e um redesenho de lanternins. Cada elemento de
arquitetura pode ser reinterpretado, cada autor pode criar soluções adicionais ao seu tipo,
onde fica impresso sua maneira de visualizar arquitetura, onde expressa sua forma
particular de solucionar um problema arquitetônico.
Acredita-se que esta pesquisa irá contribuir para a reflexão sobre a valorização
formal e espacial dos ambientes fabris, a valorização da edificação industrial e suas
particularidades, tendo como um dos principais componentes de concepção as diretrizes de
conforto ambiental, pois através delas pode-se conceber um envoltório próprio para as
regiões de clima tropical quente úmido, e, porque não dizer, um tipo que se inspira em uma
Ϯϴϭ
arquitetura racional, pré-fabricada, flexível, com alto grau de adaptabilidade a diferentes
processos industriais, mas que respeita as condições climáticas da região em que se insere.
ϮϴϮ
APÊNDICE I
Ϯϴϯ
TRANSCRIÇÃO DAS ENTREVISTAS
PERGUNTAS ELABORADAS
1. Qual é o seu processo de concepção, quando concebe arquitetura industrial? Como
você acha que deve ser a participação do arquiteto na concepção industrial?
2. O que, em sua opinião, hoje são aspectos importantes a serem considerados em um
projeto industrial com relação à qualidade ambiental?
3. Quais são os aspectos a serem priorizados quando se projeta arquitetura industrial?
4. Como foi o processo de projeto da fábrica?
5. Quando escolheu este tipo de arquitetura para a fábrica, qual aspecto teve maior
peso: Economia, Flexibilidade / funcionalidade, Rapidez na construção, Racionalização da
construção?
6. O que foi priorizado com relação às questões ambientais na fábrica?
7. Quais as vantagens, em sua opinião, da utilização de estrutura em aço e
fechamentos metálicos na arquitetura de indústrias?
8. Os fechamentos sanduíche são fornecidos pelo fabricante sem interferência do
arquiteto ou podem ser encomendados segundo especificações dadas pelo arquiteto, de
acordo com a necessidade do local da implantação fabril?
9. Esse fechamento também serve para atenuar o ruído emitido pelo processo fabril, ou
oriundo do exterior? Ou seja, ele é eficaz nas questões térmicas e acústicas?
10. Opinião sobre a mão de obra da arquitetura em aço.
11. Na minha pesquisa, mapeei alguns aspectos que considero importantes na
concepção para o clima quente úmido. Você pode tecer considerações sobre cada um
destes aspectos: Pele (envoltório) / Aberturas laterais / Iluminação / Cor no espaço interior /
Orientação e proteção das fachadas / Estrutura / Dutos e tubulações / Cobertura / Ventilação
e climatização / Tecnologias alternativas / Desempenho econômico?
12. As novas tecnologias (como painéis fotovoltaicos), você as utiliza em projetos
industriais. Elas estão sendo solicitadas pelo setor no Brasil?
Ϯϴϰ
RESPOSTAS DO ARQUITETO ÉLIO MADEIRA
1. O processo é conhecimento do cliente, conhecimento do programa. Procuro captar do
cliente qual é o resultado final esperado. Determino juntamente com cliente o programa básico,
claro a concepção é única, ou seja, exclusiva para cada cliente. Então, a partir destas
premissas, se cria um programa de necessidades. O papel do arquiteto é justamente este:
reunir as necessidades do cliente e expressá-las em forma do melhor projeto, mas que, com
certeza, deve ser um equilíbrio entre necessidades e questões econômicas.
2. Os aspectos de qualidade ambiental tanto interna quanto externamente. Outro aspecto
importante é o não desperdício de material na obra. Assim utilizo a arquitetura metálica, pois as
peças são sob medida, é uma obra padronizada, propicia perda quase zero, baixo impacto ao
solo. Este aspecto traz economia para o cliente, não haver escavação, não ter bota-fora. As
pessoas trabalham abrigadas, pois a primeira coisa que se monta é a cobertura e o canteiro é
seco e limpo.
3. Custo, cumprir com as necessidades, aspectos de funcionalidade, rapidez na construção
e oferecer qualidade ambiental ao usuário.
4. Os clientes vieram com a proposta, então como este tipo de arquitetura em aço é uma
linha de projeto seguida por nós, procuramos fazer na PWBRASIL este tipo de edificação. E
também a obra necessitava de rapidez na construção, o cliente queria expandir seus negócios
em curto espaço de tempo. Como os clientes já me conheciam e conheciam o meu trabalho,
eles vieram até mim. Eu procurei trabalhar junto com o cliente, conhecendo o programa e sua
disponibilidade financeira. A partir daí, projetamos a fábrica procurando oferecer o máximo de
conforto ao usuário. Procurei oferecer permeabilidade aos fechamentos aplicando venezianas
nas fachadas. As venezianas aplicadas foram as translúcidas, na cor branca, com montantes
em PVC opaco cinza e alguns módulos com montantes em alumínio. Esta estratégia permitiu a
captação do vento norte/sul, possibilitando a renovação do ar interno e garantindo um melhor
conforto térmico aos funcionários da empresa. O desenho da veneziana, uma espécie de "S"
formado pelas aletas, forma praticamente uma barreira para a entrada de ar contaminado e
água da chuva, o que permitiu dispensar o uso de sistemas de calhas, diminuindo custos; neste
caso foram usados apenas rufos e pingadeiras.
5. Os aspectos pode-se dizer foram diversos, ou seja, um conjunto: não desperdícios de
materiais na obra, possibilidade de execução das peças sob medida, e a perda quase zero de
materiais, do baixo impacto ao solo que a estrutura metálica propicia e padronização da
Ϯϴϱ
construção (racionalização). Estes aspectos refletem na redução do tempo de construção, em
uma edificação flexível e desmontável, adaptável a diversos processos pelos amplos vãos,
assim estes aspectos traduzem economia para o cliente.
Esse tipo de edificação não é de concepção comum no Brasil, muito devido ao “ranço” da
arquitetura tradicional, do receio de se quebrar paradigmas, também da mão de obra tradicional
ser muito barata e talvez da falta de informação de que a obra em aço pode ser um pouco mais
cara na sua implementação, mas “se paga” quando se compara o custo de manutenção, a
reutilização e reuso.
Racionalizar o processo automaticamente significa economia. O custo maior, no caso, é do
setor da mão de obra, logo a edificação em aço é competitiva.
O que ficou compreendido é que todos os aspectos foram considerados na concepção. Que é
importante contrabalançar todos estes aspectos. E na verdade, na concepção, todos têm sua
importância, porém cada projeto é único, tanto em processo, quanto em solicitações do cliente.
Mas devido a nossa maneira de fazer arquitetura, o que teve mais peso na concepção foi
oferecer qualidade ambiental ao usuário. A utilização do aço é um ideal seguido por nós.
6. Na PWBRASIL, o que foi priorizado foi a área de produção, por haver mais usuários
(coração da empresa). Para tal o arquiteto concebeu vãos amplos, fachadas com grelha de
ventilação, pés-direitos amplos que variam de 8 a 13 m (na parte em shed), a parte central da
edificação com cumeeira em shed, que facilita a ventilação e a iluminação natural. As
venezianas na edificação significaram uma opção de controle da pele e priorizou-se custo,
beleza dentro dos patamares de expectativa financeira do cliente.
É difícil utilizar a ventilação cruzada em espaços amplos para ventilar, então é necessário
pensar outras estratégias de ventilação além desta.
A pele toda em fechamento metálico consegue controlar a inércia térmica, não há troca
imediata, porém deve-se ter atenção quanto a este aspecto para que o isolamento não faça com
que o calor não se dissipe e fique retido no ambiente. O importante nos climas quentes úmidos
é a renovação de ar, evitar que o ar quente fique retido no espaço e incrementar a
movimentação do ar para melhorar o conforto térmico.
É muito difícil satisfazer todos os usuários com relação às questões ambientais, principalmente
sem a utilização de climatização artificial nos trópicos, mas é possível alcançar patamares
razoáveis no quesito conforto ambiental quando o projeto prioriza tais questões. A climatização
híbrida pode ser uma opção válida, mas nem sempre o cliente dispõe de capital para utilizá-la,
assim é possível prever, mas nem sempre é implementada, ou a implementação fica para um
momento futuro, quando economicamente isto pode ser viável.
Internamente procuramos harmonizar o ambiente de forma que não houvesse poluição visual, o
layout foi ordenado seguindo este objetivo. A iluminação principal vem dos sheds na parte
Ϯϴϲ
central da edificação e é complementada pela artificial. As cores claras no espaço interior dão
sensação de frescor e devido à utilização das venezianas translúcidas não há ofuscamento,
porque lateralmente a luz é atenuada. A pele não apresenta aberturas laterais, para evitar a
radiação solar que é intensa aqui em Colatina. Depois o pessoal reclamou de não poder olhar lá
fora, aí criamos essas “janelas”. O que que é na verdade: algumas venezianas em espaço
regulares podem ser retiradas segundo desejo do usuário, para melhor ventilação e contato com
o exterior. Espaço café, descanso e entorno arborizado foram valorizados no projeto.
Também outro aspecto priorizado foi tanto a utilização da água quanto o tratamento da água
residual. A água utilizada é retirada de um poço artesiano (devido ao processo utilizar muita
água, a concessionária não possui capacidade de atender a demanda da fábrica) e o tratamento
da água residual e o reuso foi um dos aspectos valorizados na planta.
7. Flexibilidade no canteiro de obras, canteiro limpo. O canteiro de obras é praticamente o
local da montagem de um “lego de aço”. Duas obras acontecem paralelamente, uma no sítio e
outra no local de fabricação das peças de aço. Baixa ou quase nenhuma geração de entulho,
pouca utilização de madeira. A edificação pode ser toda desmontada e montada em outro local,
pode ser reciclada ou reutilizada. Eu mesmo já fiz isso, tinha uma edificação aqui perto do
centro de Vitória que tive que desmontar e levar para um outro terreno, e deu pra reaproveitar
quase tudo.
8. O fechamento pode ter a interferência do arquiteto, depende da disponibilidade do
fabricante. O problema é que não há ainda no Brasil variedade de fabricantes como no exterior.
9. Há grande atenuação do ruído, tanto o que vem do exterior (como por exemplo, quando
chove) quanto o gerado internamente. Existem dois aspectos neste caso, o tratamento acústico
e o isolamento do ruído na fonte, que depende muito do processo. A PWBRASIL não é grande
geradora de ruído, pois atualmente as máquinas modernas não geram tanto ruído, e seu
processo naturalmente não gera ruído acima dos estabelecidos. O fechamento é termoacústico,
mas é claro, as questões de atenuação do ruído dependem do material utilizado no sanduíche,
que pode ser o polietileno, a lã de rocha e o poliuretano. A PW Brasil não teve nenhum
problema com estas coisas de adicional insalubridade, teve a visita lá do pessoal do ministério e
estava tudo dentro da norma.
10. A mão de obra para a montagem deste tipo de edificação precisa ser especializada, pois
o operário precisa ter formação técnica, assim acredito que conceber estas edificações força o
setor a promover o aprimoramento da mão de obra na construção civil. Até a tubulação destas
Ϯϴϳ
edificações é um pouco diferenciada, o esgotamento é todo pelo piso e a elétrica e dutos são
suspensos. A obra é uma obra limpa e como o telhado é montado antes, o operário trabalha a
maior parte do tempo na sombra, você vê aqui nesta foto, nem parece canteiro de obra.
11. O envoltório para edificações industriais, procuro trabalhar sempre permeável ao vento.
As aberturas laterais, tenho preferência a trabalhar com venezianas, as venezianas possuem
uma condição de translucidez agradável, e procuro condicionar o layout de forma que os
processos sejam afastados das janelas. Procuro ter cuidado com a espacialidade. Procuro ver
sempre as questões de dimensões da janela e profundidade, a ideia é não oferecer iluminação
nem demais nem de menos. A cor em meus projetos são sempre claras, eu digo ausência de
cor ou a reunião de todas elas, chamo de arquitetura desnuda. Não gosto de trabalhar com
cores que deem destaque a algo em especial, trabalho com reflexos sobre o branco, assim dou
mais oportunidade para que a arquitetura seja percebida. Orientação é importante para captar
os ventos principais (através dos sheds e envoltório) também para verificar as condições da
carga solar. Como trabalho com venezianas, quase não uso sombreamento. Quanto à
cobertura, procuro trabalhar com coberturas claras e isoladas acústica e termicamente, é
fundamental regular a absorção de calor nos trópicos, mas é importante ter cuidado com o
isolamento térmico, porque o calor que penetra na edificação não sai, por isso trabalho com
permeabilidade aos ventos dos fechamentos. O importante é fazer o ar circular internamente
com ventilação natural ou forçada. Nos trópicos temos abundância de calor e ventos, mas não é
fácil controlar as forças naturais. Ventilação, sempre que possível, utilizo a natural, mas nem
sempre é possível, então procuramos projetar um sistema híbrido quando necessário. Assim o
cliente pode utilizá-lo em questões extremas. Quanto ao desempenho econômico, o cliente fala
sempre: economia, economia, economia. Mas o brasileiro não tem o hábito de fazer os cálculos
corretamente de quanto economiza utilizando o tipo de arquitetura que utilizo. Veja por exemplo
a economia que se faz com a reutilização da água. Vejamos a PWBRASIL tem sete anos de
instalação e não foi feita nenhuma pintura, só fez gastos com manutenção e limpeza, não foi
pago adicional insalubridade aos funcionários devido às condições da instalação, cuidado com
manuseio de produto, exposição a ruído, então estas economias se forem contabilizadas,
pagam o start mais caro que tivemos, quando optamos por este partido arquitetônico (este tipo
de arquitetura).
12. Quando faço um projeto industrial, faço um levantamento do consumo de energia do
processo, se a demanda é alta, baixa, etc. Também é importante o regime de uso da edificação,
se a edificação tem um regime de trabalho de 8 horas diárias ou 24 horas, claro, a demanda
energética é diferenciada. Se fala muito em sustentabilidade, mas a meu ver, o que é mais
importante é conceber a edificação de forma que ela consiga trabalhar de forma natural as
Ϯϴϴ
questões de iluminamento, ventilação, adequadamente. A arquitetura deve beneficiar os
recursos naturais. Enfim não adianta utilizar, por exemplo, painéis fotovoltaicos se a arquitetura
não utiliza adequadamente os recursos naturais disponíveis, então não temos utilizado de
maneira geral novas tecnologias. A eficiência energética na PWBRASIL foi pensada quando se
utiliza vapor com utilização de madeira de reflorestamento. A empresa foi projetada para
trabalhar o efeito termossifão através da permeabilidade do envoltório a ventilação (os
fechamentos em venezianas e sheds). O importante é fazer com que o ar se movimente no
ambiente. Além de não haver tecnologia disponível no Brasil para se utilizar nas obras. Outro
detalhe importante é que em processos fabris geralmente a demanda energética é grande,
então, geralmente é melhor utilizar outros recursos.
RESPOSTAS DO ARQUITETO SÉRGIO COELHO
1. Geralmente o cliente chega com um programa, então a arquitetura cria a forma, a
engenharia vai participar conjuntamente. A arquitetura lidera a forma, a engenharia
conceitua o projeto. O processo de concepção depende do tipo de indústria, muitas vezes a
arquitetura tem que ser feita “vestindo o processo”, quando não há muito espaço para
inovar, neste caso quando o processo é pouco flexível, por exemplo, em refinarias (...) mas
em manufaturas o arquiteto tem mais liberdade de criação. Quanto mais pessoas utilizam o
espaço, maior deve ser o enfoque nas questões de qualidade ambiental, pois mais pessoas
serão impactadas por este espaço. Na verdade o espaço é sempre criado com a interação
do cliente e do usuário. Aqui na GCP a ideia é mergulhar no processo para conceber um
projeto industrial de qualidade, já a necessidade de conhecimento do processo fica bem
clara quando se executa o licenciamento ambiental, pois é necessário o conhecimento dos
aspectos e impactos ambientais profundamente (do espaço interior e exterior).
2. Os aspectos são a iluminação e temperatura, ruído e ventilação. A GCP utiliza uma
consultoria, para analisar o comportamento climático. No clima tropical quente úmido, para a
GCP, a questão de maior peso é o conforto térmico. Na arquitetura da VALEO foi utilizada
ventilação hibrida a ventilação natural e a mecânica (injeção e retirada de ar). Nos projetos
industriais que fazemos no Brasil consideramos o número de renovações para oferecer
ambiente confortável. O que fazemos é utilizar estratégias de projeto que retire o excesso de
umidade e resfrie o ambiente (convecção térmica, orientação). Em um dos seus projetos atuais
trabalhamos a pele com “brises vegetais”, uma trepadeira plantada em jardineiras que fazem o
sombreamento da fachada irão atenuar a penetração direta da radiação solar. Mas é claro, esta
estratégia deve ser trabalhada junto com o paisagismo, que tipo de planta. O aprendizado vai se
aprimorando conforme a execução de novos projetos.
Ϯϴϵ
3. Algumas questões da sustentabilidade sempre foram comuns ao projeto industrial,
como a eficiência energética do projeto, utilização racional da água, oferta de qualidade
ambiental interna e externamente. Também a flexibilidade da planta, executar o projeto dentro
da expectativa de custos do cliente... É até engraçado, a gente sempre fez isso, senão a
planta não roda.
4. O projeto foi criado em conjunto com o arquiteto Steven Davis, o arquiteto já tinha
essa ideia de concepção um prédio estanque, sem calha e com a utilização do aço e
fechamentos metálicos. Para a execução do projeto se tinha um prazo mínimo. Os aspectos
priorizados neste projeto: custo, adequação dos materiais à realidade brasileira, para os
fechamentos se utilizou o galvalume ondulado, para a execução do projeto curvo era o
material que mais se adequava.
Não se usa a arquitetura de aço com fechamentos metálicos no Brasil, devido a alguns
fatores. A mão de obra para montagem destes projetos precisa ser especializada, é mais
barato utilizar o trabalhador sem formação, há poucas fábricas que se dedicam à fabricação
do material, os empresários do setor tradicional possuem capital agressivo que direcionam a
construção ainda para a utilização dos materiais tradicionais.
5. Todas as questões têm peso, o grande desafio, em tese, seria conceber um projeto
metálico com o preço similar do projeto tradicional e ainda o que viria de graça é a melhor
qualidade. Hoje procura-se negociar com o cliente o grau de sofisticação que o projeto pode
alcançar com um determinado custo. O projeto industrial em estrutura em aço e
fechamentos metálicos é um projeto que significa, que representa a imagem de uma
empresa que utiliza alta tecnologia, uma empresa de ponta. Seria o aspecto lúdico de
imaginar-se: uma empresa que possui uma edificação como esta imagina como é seu
processo de produção. Este tipo de edificação quebra o preconceito de que o bom custa
mais caro.
6. O que foi priorizado na VALEO foi o uso da água. Como a empresa utiliza muito
lubrificante, tomou-se imenso cuidado com a possível contaminação do solo, então, foi
projetada uma ETE, uma bacia de contenção e uma bacia de retenção. A bacia de
contenção é utilizada em possíveis vazamentos e água do sprinkler, e a bacia de retenção é
para as águas da chuva, que não podem ser despejadas direto na rede pública. Também foi
feita a recomposição da mata ciliar para manter o talude do córrego que passa próximo.
Outro aspecto foi o cuidado com o equilíbrio dos pesos entre corte e aterro. No espaço
interior as questões priorizadas foram as que envolvem o conforto térmico. A ventilação
ϮϵϬ
projetada foi híbrida porque é difícil atingir o conforto só com a permeabilidade dos
fechamentos.
7. É muito mais inteligente usar sistemas industrializados. A construção metálica é mais
fácil de ser construída pela padronização e controle da execução, que tem uma ligação com o
aspecto qualidade. Na construção metálica se compra do fabricante um sistema que já foi
testado e que será montado no sítio e pode ser desmontado e reconstruído em outro local,
então aí já se agregam características como: desmontabilidade, flexibilidade, reusabilidade e
reciclabilidade. A construção tradicional apresenta no canteiro de obra perda de cerca de 30%
de material, e gera um resíduo que a cidade ainda não consegue absorver. O contraponto é
que o preço do aço é ainda muito alto se comparado aos insumos da construção tradicional.
Em nossa opinião, o que falta para que a arquitetura industrial tenha uma qualidade maior e
melhor no Brasil são os contratantes se conscientizarem do valor que a edificação significa para
seu negócio, que apesar do custo da obra existe outro aspecto envolvido a imagem da
empresa, que pode ser representada pela edificação. Faltam normas nacionais que regulem a
eficiência da edificação, falta parametrização do custo do prédio, falta a valorização da fase de
projeto, geralmente o cliente pede prazos muito curtos para a concepção, então o projeto fica
estrangulado, o aprimoramento do projeto fica prejudicado. A evolução de quem faz projeto
industrial se dá de projeto a projeto, porque geralmente a fase de projeto é curta, comparando
com as outras etapas da obra.
8. Apesar de teoricamente o arquiteto poder interferir na composição do sanduíche, aqui
no Brasil isso não acontece, existe no mercado um número de painéis já fabricados. Não há
variedade de fabricantes no mercado, em verdade no Brasil estamos em defasagem com este
tipo de arquitetura, os autores que você pegou como exemplo, Grimshaw, Rogers e Foster,
começaram a fazer este tipo de obra em 1980 e nós só em 2000 começamos a projetar este
tipo de arquitetura.
9. Os fechamentos são termoacústicos e antichama.
10. A mão de obra deve ser qualificada, ou seja, é necessário a formação técnica do
profissional que vai trabalhar na construção metálica. Apesar das vantagens da utilização de
materiais metálicos na concepção industrial, uma dificuldade do setor é a falta de mão-de-
obra especializada. A montagem destes projetos requer profissional com formação técnica.
Às vezes o arquiteto não inova muito porque não conseguirá mão-de-obra especializada
para executar seu projeto. Há carência de programas de formação de profissionais no Brasil
Ϯϵϭ
e acho que o estudo das construções metálicas deveria ser mais enfatizado no meio
acadêmico.
11. (SC): A “pele” de um edifício industrial ou clading, usando um termo em inglês, deve
responder às exigências de isolamento térmico e de umidade. Por isso temos usado cada
vez mais soluções industrializadas que ainda têm a vantagem da rapidez da montagem. O
uso de painéis isotérmicos (sanduíches de placas de aço pré-pintado com “recheio” em PIR
ou PUR), e eventualmente um segundo painel interno em dry wall (gesso) em áreas
administrativas garante o isolamento desejado seja do calor e da umidade.
/Aberturas Laterais /
(SC): Nas áreas de processo é também recomendável o uso de venezianas industriais (em
PVC translúcido ou policarbonato), o que permite que haja ventilação natural cruzada.
Dependendo da região, pode-se prever “dumpers” de controle de entrada de ar, evitando-se
a entrada de ar frio no inverno.
Iluminação /
(SC): O ideal é poder contar com iluminação natural, o que logicamente minimiza o consumo de
energia elétrica. O uso de iluminação natural pode ser feito através dos fechamentos laterais
com venezianas translúcidas ou até janelas que dependendo da orientação são protegidas por
brise-soleil.
Cor no Espaço Interior /
(SC): Em nossos projetos somos muito comedidos no uso de cores nos espaços de
trabalho. Em geral trabalhamos com tons de cinza claro para que haja melhor rebatimento
da iluminação, mas ao mesmo tempo criando um fundo neutro para espaços que em geral
são bastante cheios pelos próprios equipamentos industriais. Fora isso, sempre existe a
aplicação de cores ou sinais, por razões de norma e segurança.
Orientação e Proteção das Fachadas /
(SC): Sempre que iniciamos um Plano Diretor (Máster Plan) de um empreendimento
industrial, cruzamos os dados de orientação solar e ventos, aliados ao perfil natural do
terreno (para evitar ao máximo o volume de terraplanagem) e logística (acessos, fluxos)
para desenharmos uma implantação ótima dos edifícios, procurando evitar a
superexposição da fachada Norte, por exemplo. As fachadas críticas em termos de
insolação são protegidas por beirais, brises, painéis de sombreamento, fechamentos com
melhor isolamento térmico ou paisagismo.
Estrutura /
(SC): Preferivelmente trabalhamos com estruturas integralmente em aço. Isso agiliza muito a
construção, além de proporcionar melhor controle de qualidade da obra. Devido a custos,
ϮϵϮ
também utilizamos soluções mistas de pilares de concreto pré-moldado e cobertura +
fechamentos em aço.
Dutos e Tubulações /
(SC): Dutos e tubulações de ventilação (e em casos específicos, ar condicionado) são
pendurados nos elementos estruturais de cobertura. Elaboramos certa vez uma solução de
insuflamento de ar externo pelo piso de um galpão industrial, mas o projeto parou.
Cobertura /
(SC): Sempre trabalhamos com coberturas metálicas. Compostas de “steel deck” +
isolamento termoacústico + barreira de vapor + manta TPO (ou EPDM, em função de custo)
, OU sistemas metálicos “zipados” em aço galvanizado pré-pintado ou alumínio (há também
em aço inox, mas nunca usamos pelo custo) com isolamento térmico. As coberturas podem
ter clarabóias ou “skylights” para iluminação natural (nunca mais de 12% da área de
cobertura, para não aquecer o galpão – ideal em torno de 5%).
Ventilação e Climatização /
(SC): Quando necessário usamos sistemas de ventilação forçada. Dependendo do
processo, pode-se até usar ventilação adiabática (ou “ar lavado”), mas o problema é que o
ar é umidificado, o que pode comprometer o conforto interno e os equipamentos. Quando
existe Ar Condicionado, em geral são sistemas com Chillers.
Tecnologias Alternativas /
(SC): O temos usado de alternativa são os sistemas de reuso de água com tratamento de
esgoto e água de chuva, brises verdes (jardineiras nas fachadas de sombreamento),
aquecimento solar, materiais reciclados (ou recicláveis), luminárias LED e começa-se a
considerar a co-geração (em usinas de álcool, isso já é viável) ou geração de energia
fotovoltaica ou eólica (ainda pouco viável no Brasil).
Desempenho Econômico.
(SC): Logicamente a questão da sustentabilidade em construção não existe se não houver
viabilidade econômica. No caso das indústrias o custo de “rodar” uma planta é
preponderante na decisão de até onde avançar na utilização dos sistemas acima. O custo
imediato da obra de uma fábrica “verde” ou sustentável é maior do que a de uma construída
tradicionalmente, mas cada vez mais, o retorno do investimento é obtido na operação.
12 . (SC): Ainda não. Pelo custo de implantação e pelo fato de que um “produtor” privado de
energia não pode vender a energia excedente no sistema nacional e o custo de
armazenamento dessa energia é altíssimo, para uso posterior dentro da própria planta.
Ϯϵϯ
RESPOSTAS DO ARQUITETO VALÉRIO PIETRAROIA
Conversa Inicial
Aqui há uma apresentação, você está vendo o que você vê é a Marilan, o que você vê em
amarelo são as venezianas, então o fechamento metálico vai a uma certa altura depois você
tem as venezianas que são realmente basculantes, são móveis. Na parte de baixo, como o
terreno cai, criou-se todo o depósito de produto acabado no andar inferior, que ele fica mais
protegido, como se fosse uma caixa, mas a veneziana também facilita a ventilação. Depois
tinha um laboratório de desenvolvimento de produto, de controle de qualidade é um pouco
arquitetura, mas sempre trabalhando com fechamento metálico, um pouco de concreto pré-
moldado e concreto moldado em loco, os sheds que faziam a retirada do ar quente, então o
ar frio entrava pelas venezianas na parte de baixo, aí aqui tinha todo um paisagismo. Essa é
uma vista interna, até esta altura o amarelo são as venezianas, daqui para cima fechamento
metálico, depois a cobertura metálica, os sheds, o ar fresco ele entra por aqui e sai. E aqui
as esteiras que eu te falei, onde o biscoito fica passeando, fica se resfriando aos poucos.
Eles trabalham praticamente sem iluminação artificial, de dia, só que funciona 24 horas. A
cor interna, é o branco. E esse é o último projeto, o restaurante. Uma linguagem um
pouquinho diferenciada, aí trabalha-se com concreto, tem a metálica também, mas não se
usa a iluminação natural.
Esse aqui, essa foi a última fábrica que fizemos, é uma fábrica de embalagem de papel
reciclado na Amazônia, em Manaus. A EMAS, compra jornal velho, resto de papel, aparas,
ela
pega toda essas coisas e faz uma espécie de papel machê, e aí molda embalagens que
sustentam telefone celular é...mp3, televisão, então trabalha para a indústria eletroeletrônica
de Manaus. Aqui a situação é completamente outra, o calor, mas, sobretudo a umidade
externa é muito pesada, em Manaus, e o papel é extremamente sensível a umidade.
Projetou-se, uma grande cobertura que vira fechamento metálico também, mas que não se
fecha completamente, ela tende a ser aberta, sobretudo na parte inferior. A linha de
produção não vai da frente para o fundo ou do fundo para frente, ela é de lado, ela começa
a produzir aqui e termina aqui, depois sai lá pelo fundo. Então fizemos uma fachada, que é
uma grande proteção, é solta, tudo aberto, é uma grande sombra, que avança, e aqui as
paredes ficam recuadas. Nesse caso tinha que deixar bem aberto, então usou-se o
elemento vazado de concreto. Esse lado aqui é aonde chega o papel, esse lado é onde eles
fazem o caldo, parece que eles estão cozinhando num caldeirão mesmo, é uma água,
fazem uma sopa, e depois é que isso vai para prensa, aí tem um processo, um pouco mais
complexo. Na parte administrativa, os fechamentos são baixos exatamente para permitir que
em cima fique livre, sempre avarandado como você falou e muita sombra e muita proteção à
chuva, que é muito forte lá, essa proteção tem que ser de no mínimo 5 metros, e por dentro
Ϯϵϰ
eles trabalham de lado, depois o produto acabado são caixinhas, são pequenas, mas só que
elas são muito sensíveis, então aqui o fechamento metálico ele praticamente quase que
isolou esta parte, então eu tenho que ter pouca umidade, então aqui é onde começa o
processo. Aquele lado aonde chegam os caminhões com papel velho depois, eles fazem o
caldo aqui, jogam na prensa e sai daquele lado, sai daqui os pacotinhos ficam guardados
aqui, então tem um local mais escuro, onde praticamente não recebe luz, porque é uma
preocupação de proteção, aqui existem algumas dificuldades, você sabe, Manaus é outro
mundo, então, até para construir é complicado, viu.
Aí depois aqui, já é um misto de indústria com empresa de engenharia. Eles desenvolvem,
parte dos carros da indústria automobilística de São Bernardo, então trabalham para a WW,
para a Mercedes, para a GM, então existe aqui um prédio, onde os engenheiros, trabalham,
com AUTOCAD, com projetos, com desenvolvimento de projeto, com design, design de
peças, mais ligado não a parte mecânica, mas a carroceria, a parte de interior. E aqui eu
tenho um galpão industrial, completamente livre, vazio e ele serve para o desenvolvimento
de cada, trabalho que vai ser feito, então ele, não foi projetado para uma linha de produção,
de acordo com o projeto. Eles pegam e montam uma situação diferente, então serve até
para simular uma linha de produção, para simular, um protótipo serve para fazer checagem
e aqui eu não tenho nem foto interna porque é extremamente sigiloso, mas é um galpão que
digamos que tem uma estrutura de sustentação vertical, em pré-moldado de concreto, tem
até esse peitoril, que é uma peça de concreto, todo um fechamento metálico e uma linha de
janelas em vidro porque quem trabalha lá são pessoas ... não é uma linha de produção, que
você tem que ficar concentrado só naquela execução. O pessoal vai estar fazendo
concepção, é quase um ateliê de desenvolvimento. Então projetamos janelas, porque a
pessoa precisa olhar para fora, ter um contato etc., aqui tem alguns detalhes, tem os
detalhes construtivos, bom... é também com shed.
A DORI é de alimentos também, faz balinhas, também no interior tá
, tem um pouco do
conceito usado na MARILAN, então fizemos uma linha de janelinhas, só que aqui de uma
maneira um pouco mais simplificada, havia uma preocupação muito grande com os custos,
então não há a sofisticação da MARILAN, não tem o grau de detalhe da MARILAN, e é uma
empresa familiar que foi crescendo ao longo do tempo, então tá vendo, você vê vários
galpões, depois fizeram outro aqui, fizeram outro alí, então, o terreno fica ao lado da linha
do trem, o trem corre aqui, aqui tem uma avenida da cidade, e a fábrica ficou em um terreno
comprido, e vai continuar crescendo, neste sentido, e nós fomos contratados para fazer
este galpão. Eles resolveram produzir gomas, e compraram alguns equipamentos, pra essa
produção, como não tinham local resolveram fazer um projeto mais elaborado, e aí fizemos
para eles.
Outra indústria de balas, balas Ouro Verde, aqui um pouco mais simplificado, essa.
Ϯϵϱ
A KNAUF é em João Pessoa, eles trabalham com indústria de embalagem de isopor para a
indústria da pesca. Eles têm uma fábrica antiga em Recife, mas o governo federal resolveu
implantar e centralizar toda a pesca do Nordeste, em dois ou três portos e um deles ia ser
João Pessoa, vai ser, está sendo, isto não foi construído ainda. Então eles resolveram
montar uma fábrica, perto de João Pessoa para fazer embalagem, mas são embalagens
pequenas, de isopor mesmo que se compra, que é para o pequeno pescador colocar sua
pesca lá, pois, eles não têm grandes barcos com refrigerador, mas um barquinho. Não é
uma indústria de alta escala, a indústria pesqueira é muito artesanal, e o que tem de
interessante aqui é que é uma região muito seca, não chove, então, o processo de
fabricação do isopor usa muita água, e exige muita ventilação natural para secar. É um
produto químico derivado do petróleo, tem uma expansão enorme. Um saco de matéria-
prima que chega aqui para eles ocupa um volume muito pequeno, e no processo se
expande quase que 100 vezes o tamanho original. Então o conceito do projeto é um pouco
isso. A ideia é uma coisa que vai expandindo, aqui você tem os equipamentos, a matéria-
prima chega aqui, e vai para esse local e aqui já é expandido, então a produção
propriamente dita acontece só aqui, o resto é depósito, porque tudo fica tão grande que
você precisa ter espaço para guardar. O que fizemos? Ao invés de trabalhar aquele objeto
sistêmico como tinha na Marilan, que era uma linha de produção, não, esse é praticamente
um retângulo (trabalha com várias águas), então imaginou-se além da coisa expandindo, a
questão da cobertura, como lá chove pouco, foi possível abrir bastante a cobertura. Porque
o problema de abrir uma cobertura industrial é que pode haver o problema da chuva, com
água, com umidade, que é o problema que se tem em Manaus. Aqui não, praticamente não
há. Então o que fizemos? Trabalhamos quase com dobradura, ora desce ora sobe, com isso
vai-se criando uma movimentação, que faz com que haja muitas áreas de ventilação e
iluminação natural, a própria dobradura do telhado já vai enrijecendo, então isso já cria uma
superfície estrutural rígida, facilita na concepção estrutural, e toda a base dela que você está
vendo em laranja é um elemento vazado cerâmico, é uma fábrica aberta praticamente. O
isopor, se entrar um pouquinho de poeira, não tem problema, não é como a indústria de
alimento. Na MARILAN quando se propôs abrir, eles falaram: mas como eu vou abrir uma
fábrica de biscoito? Vai entrar bicho, vai começar a entrar poeira. Eles tiveram que começar
a montar um esquema de controle muito rígido. De repente você compra um pacote de
biscoito e tem areia. Por causa do vento e tal, então tivemos que criar uma espécie de
proteção em alvenaria, e as venezianas, o vento não entra direto, bate ali depois que sobe,
e ao bater muitas partículas sólidas acabam ficando ali, foi criado vários detalhes para
ajudar a resolver o problema. Aqui não, então praticamente tudo isso aqui é cerâmico, toda
essa área de apoio que dá a volta é um predinho cerâmico e quando eu saio aqui o muro
vira o predinho administrativo. Aí com esse sobe e desce da cobertura eu crio uns sheds
Ϯϵϲ
que são ora triangulares, ora são losangos, então vai se criando um desenho interessante
também.
1. Fazemos o contato diretamente com o cliente, o empresário, a própria empresa, a
indústria. Como nos interessamos por essa área, claro, começamos a procurar as pessoas e
através de contatos profissionais mesmo, de marcar visita, de mostrar nossa área de
interesse, mostrar os trabalhos que já tinhamos feito, mostrar a experiência que eu tive na
França, onde um dos escritórios fazia um pouco de arquitetura industrial, e chegou-se a
fazer uma fábrica grande. Assim a partir do momento que você faz a primeira, a segunda
indústria você vai ficando conhecido. Ficam sabendo quem projetou e acabam procurando o
escritório. Em geral as empresas já têm uma vivência do processo e todas foram crescendo,
de modo que ao longo do tempo conhecem o processo por experiência na maioria dos
casos. Na EMAS já foi diferente, eles vieram para o Brasil trabalhar com papel reciclado que
é um processo novo para eles, então, que trouxeram da Ásia , se não me engano Taiwan,
como era um processo novo então participamos, de uma certa forma da elaboração do
processo. Você acaba também participando do processo, porque por mais rígido que seja
você, por conhecer a concepção espacial de uma indústria, o arquiteto acaba contribuindo,
claro que não se vai fazer o processo em si, mas você faz algumas sugestões e adaptações
que o processo possa atender de uma certa forma melhor ao local, a implantação, ao sítio,
ao terreno. Muitas empresas compram o processo de produção pronto, que vem até do
exterior e eles já vêm com o layout pronto, e falam para o profissional que ele tem que
construir alguma coisa em volta, vestir o processo, no fundo é isso. Para alguns lugares
pode até funcionar, mas inclusive, não é interesse do escritório. Estudamos um pouco o
processo, tentamos compreender como ele funciona e verificamos de que forma podemos
não só atender aquela expectativa, mas ver de que forma podemos ir além, contribuir para
que, a partir das dificuldades e necessidades do processo, você crie uma arquitetura que
tenha interesse. Inclusive no caso da KNAUF, por exemplo, ela fabrica estes produtos de
isopor há muitos e muitos anos, o processo eles conhecem de cor mas tentamos, com essa
proposta contribuir para que se refletisse um pouco sobre a essência do processo, sobre o
que está acontecendo. Não posso mostrar o processo, pois é segredo industrial, mas ao
mesmo tempo a arquitetura não pode esconder que ali existe aquela fabricação. A
arquitetura tem que de uma certa forma demonstrar que aquela é uma fábrica de isopor e
não uma fábrica de biscoito, por que que a Marilan tem aquele sistema de veneziana, por
que o processo exige. Não é só porque nós como arquitetos achamos aquilo lindo
maravilhoso. É no final a forma fica interessante. A partir do momento que pensamos em
fazer o sistema de dobraduras procurou-se a proporção mais interessante, as alturas, a
parte funcional, o caminhão tem que entrar lá dentro, mas tudo com um desenhinho
Ϯϵϳ
interessante. Você vai tentar fazer um desenho o melhor possível, resultando em uma forma
interessante.
2. São as preocupações que sempre tivemos, algumas eu até já falei para você. O
processo, o edifício tem que ter um bom desempenho. Que hoje inclusive se fala em
desempenho energético. Espacial e ambiental que traga benefícios para o processo como
um todo, mas sobretudo para as pessoas que vão trabalhar ali dentro. Eu acho que isso
para nós é fundamental. Por melhor que o processo esteja resolvido, em muitos casos é até
um processo fechado que não depende da edificação, mas as pessoas que vão manipular o
processo, que vão trabalhar no processo, têm que estar valorizadas no projeto, este projeto,
por exemplo, dessa empresa alemã, que trabalha com indústria automobilística. A indústria
automobilística, para você ter uma ideia, nunca contrata o desenvolvimento de um carro
para uma empresa só. Ela pensa em um carro, aí ela pega o carro e divide em vários
pedaços, aí dá um pedaço para cada empresa desenvolver. Nenhuma das empresas sabe
como o carro é como um todo. Só a montadora, a WW sabe, só que quem colabora com a
WW não sabe. Cada um faz a sua parte, após eles juntam e montam um carro, então são
coisas sigilosas. Antes demoravam cinco anos para lançar um carro novo, hoje acho que a
média é de dois a três anos. Começam a desenvolver um carro hoje que vai ser lançado de
dois a três anos. Então nestes dois a três anos ninguém pode saber de nada, eles
assinam
um termo de compromisso e não podem divulgar. Mas questionamos, então nós vamos
fazer um bunker, uma coisa fechada, vamos tentar fazer uma obra que apresente um certo
sistema de sigilo, de movimentação de controle de acesso para que de certa forma a
informação seja controlada, mas que também as pessoas lá dentro não se sintam em uma
prisão, porque também os usuários estão projetando, estão concebendo, que é uma coisa
legal, então sugerimos colocar janela. Você vai colocar janela em uma coisa que você quer
esconder? Mas colocamos as janelas de um jeito que a pessoa para ver lá dentro, só
invadindo. E foi interessante porque os funcionários trabalham, mas têm uma noção se está
chovendo, do que está acontecendo lá fora, entendeu? Eu acho que isso é uma das
questões que a arquitetura industrial tem que demonstrar. Ela tem que respirar o processo,
ela tem que transparecer o que você tá projetando, o que você está produzindo lá dentro,
mas ao mesmo tempo você tem que criar condições de habitabilidade bem positivas.
Considerando Manaus, por ser a Zona Franca, é um caos, considere uma indústria, por
exemplo, que fabrica telefones aqui e você vai na mesma indústria em Campinas, aqui é
uma fabrica fantástica, alta tecnologia, você vai em Manaus, é um galpãozinho de periferia,
aquela coisa caindo, enfim, eles fazem o mínimo necessário para proteção dos
equipamentos. Mesmo para uma indústria pequena de embalagens, tivemos a preocupação
de que tivesse qualidade. O pessoal até se assustou, falou puxa, mas vocês vão fazer tudo
Ϯϵϴ
isso? E hoje de certa forma é até uma referência. Por que não fazer? Porque de certa forma
você tem uma qualidade uma imagem, você passa para o cliente a imagem de que você
realmente se preocupa com a qualidade dos espaços. Vende o produto também.
3. Cada processo requer uma edificação diferenciada, bem como cada microclima. Os
aspectos priorizados são a valorização da qualidade ambiental, através de arrefecimento da
edificação, da iluminação natural, de condições adequadas de ruído, de proporcionar
sempre que possível contato com o exterior através das aberturas laterais. Claro, o projeto
deve estar sempre dentro das expectativas financeiras do cliente.
4. Primeiro se conheceu o processo. Eles têm outra fábrica em São Bernardo, então
depois foram para João Pessoa conhecer o processo que eles tinham no Recife. Todos os
espaços eram adaptados, um era alugado inclusive, não foi construído para ser fábrica,
então não tinha uma condição ideal. A partir do conhecimento dos problemas e das
condições locais, o clima é favorável clima seco, um processo que usa muita água, mas a
partir do momento que se tem a expansão a água evapora. Quanto mais rápido ela evapora,
melhor. Então decidiu-se fazer uma fábrica que ilustrasse o conceito da expansão e ao
mesmo tempo uma fábrica praticamente aberta. Ela tem uma grande proteção que ajuda a
baixar a temperatura, é um processo bastante livre. Não é uma linha de produção, a gente
pode trabalhar em vários sentidos. Hoje em dia se fala muito nisso, em não se ter mais linha
de produção. Eles variam muito, eles vão e voltam, tem gente que fala em processo 3D,
também é coisa de marketing, a coisa sobe, desce, isso é consultor que quer vender. Não é
o caso dos arquitetos.
5. Foi tudo, esse que é o problema tem que pesar tudo, acho que não tem um
específico, porque o custo hoje, as empresas estão bem mais profissionalizadas, o custo
hoje é relativo, depende do benefício que você tem, realmente a rapidez é importante,
flexibilidade sem dúvida na escolha do sistema, gostamos de trabalhar com sistemas
construtivos abertos, que por mais industrializado ou pré-fabricado que seja, permite criar
soluções que são específicas para aquele projeto, e não ao contrário, você que tem que se
adaptar ao sistema, então o sistema acaba se adaptando ao projeto arquitetônico que você
desenvolveu. Isso é interessante, te dá margem a misturar materiais, metálico com concreto,
uma parte do concreto é pré-moldado, outra pode ser até moldado em loco. Acho que é a
tendência do pré-moldado. O pré-moldado dos anos setenta, era aquela coisa pesadona,
era um pacote pronto e você tinha que se adaptar àquilo lá. Você comprou o sistema, o
sistema é assim agora você se adapta. E hoje você tem uma coisa que defendemos
bastante, um sistema aberto, industrializado, com modulação, padronização, mas com
flexibilidade, é racional, mas com flexibilidade.
Ϯϵϵ
6. A faculdade me convidou para apresentar o projeto, é, já estavam começando
aquelas preocupações ecológicas, sustentabilidade, e os alunos começaram a perguntar é
uma indústria que polui? Olha, o processo como arquiteto eu não consigo mudar, fizemos, o
prédio que precisava cumprir com algumas necessidades, ele vai contribuir com certeza,
mas não posso opinar sobre a geração de poluição da fábrica se foi reduzido ou piorado
pela arquitetura que foi feita. Mas, por exemplo, evitou-se a ventilação mecânica, não sendo
preciso usar um equipamento para controlar a temperatura interna. Isso já é um grande
passo, evita um maior consumo de energia, e a qualidade espacial interna sobretudo para o
ambiente de trabalho foi privilegiada. Tudo isso acho que são questões que são ambientais,
sobretudo porque você está privilegiando o Homem, não só o processo.
7. Existe no Brasil uma questão de legislação quanto ao seguro para as estruturas em
aço e em concreto (elementos verticais). Eu poderia usar efetivamente todo o sistema em
metal, mas a legislação brasileira para combate a incêndio é extremamente rígida nas peças
de sustentação vertical, o que gera custo de seguro altíssimo, mesmo com mais proteção
que se faça, sendo menor para a cobertura. Então sai mais econômico e sobretudo ao longo
do tempo, não na construção, mas para a manutenção de uma fábrica, que a estrutura de
sustentação seja em concreto e todo restante você pode fazer em metal. Poderia fazer tudo
em metal, às vezes para atender uma das necessidades do programa que o cliente colocou,
acabo por fazer em concreto porque isso vai impactar no seguro (operacional depois). Não
sei detalhar isso, mas para você que pesquisa deve ficar mais fácil. Então uma estrutura em
aço hoje não vence essa dificuldade. Você sabe que a construção em aço no Brasil ela é
desenvolvida, mas ainda está bem atrás do concreto. Agora em termos da arquitetura que
concebemos a diferença seria, um detalhe, a mesma concepção que foi feita poderia ter
sido construída em estrutura totalmente metálica. A cobertura tem vãos de 20 metros, aí em
São Bernardo são 25 metros aí, neste caso tivemos que resolver com estrutura metálica,
mais facilmente se vence grandes vãos, com menos material, mais leve, mais fácil de
montar. Você fica com uma arquitetura de construção mais rápida, mas sobretudo mais leve,
porque o espaço industrial, no geral tem muita interferência, de instalações, de insumos,
então quanto mais leve for é mais interessante ter essa flexibilidade, essa limpeza, digamos,
senão fica uma arquitetura muito pesadona, coisa que o concreto não consegue, aí ainda
tem o problema ambiental. O problema maior do concreto no Brasil é o problema
relacionado com o clima, se usado como cobertura, ele acaba virando uma pedra irradiadora
de calor. Para esses casos todos que estou falando seria inconcebível colocar numa
indústria o concreto. Imagina numa indústria de alimentos que tem um forno, quanto para
outra que faz embalagens em plena Manaus, fazer uma cobertura de concreto, então você
tem que tentar usar um material que seja explorado nas suas características, que atenda
ϯϬϬ
melhor ao clima. O metal é mais leve, mais aberto. Manaus é uma característica, João
Pessoa outra e a MARILAN outra, porque eu quero abrir, mas não posso abrir demais. Uma
hora tem que fechar, a temperatura não pode cair demais, senão começa a dar problema.
Aqui (SP) faz calor no verão, mas faz muito frio no inverno também. Tem uma variação de
temperatura grande, não chega a ser o frio do Sul nem da Europa, mas... depende de onde
e em que época do ano.
8. Você pode montar, você tem os dois, você tem os que são padronizados, de linha e
você pode montar, não que ele fabrique especificamente para você, mas você pode
especificar uma composição, pode estudar. Por exemplo, todos os principais trabalhos que
eu te mostrei têm uma consultoria de uma pessoa especializada em conforto, nós
concebemos, pensa-se na solução, e depois contrata-se um especialista em conforto
ambiental para calcular em função dos materiais que vamos usar, em função do processo,
da geração de calor, do clima da região, o dimensionamento do sistema de ventilação
natural, com veneziana por exemplo. Porque nós como arquitetos temos o conceito, tenho
como falar, mas não tenho condições de dimensionar e dizer se isso vai funcionar 100%.
Então a altura final, o tamanho da área necessária, tudo isso, foi dimensionado, por um
profissional que sabe calcular, que faz todos os estudos etc. Então, na medida da
necessidade, falo com o fornecedor: preciso de um isolamento com essa capacidade, com
essa condição, então posso especificar uma composição, encontro pronto, ou posso compor
na própria obra. Materiais de forro de cobertura e de isolamento, dimensiono até o tipo de
isolamento que quero. Densidade que eu vou usar, a espessura que vou usar, isso é
possível fazer também. No caso tanto de Manaus quanto de João Pessoa, não trabalhamos
com isolamento, o clima aí tanto num caso como no outro são distintos. No caso o
isolamento era físico, você deixa a chuva para fora, o sol para fora, mas não um isolamento
de transmissão de calor, então não teria justificativa investir em um painel com isolamento,
pois teria um custo maior, era preferível investir nessas outras soluções que eu te falei de
ventilação natural, de fartas aberturas, que para nós é até mais interessante do que um
painel. Em Manaus há aberturas mas protegidas, em João Pessoa não.
9. O fechamento é acústico, mas as condições dependem do processo, para a IDAG,
que é uma fábrica voltada para a concepção, desenvolvimento de produtos para área
automobilística, então o pessoal que vai trabalhar precisa de uma condição melhor de
isolamento do ruído, então ali usamos o painel duplo com isolamento, para o ruído. Mas
muito preocupado com isso de se estar dentro de uma fábrica mas quase com uma, não
vou dizer com as mesmas condições de um escritório, mas com algumas preocupações que
se teria se estivesse em um escritório. São engenheiros que têm que estar lá, que trabalham
ϯϬϭ
com elementos de precisão, têm que estar muito concentrados, é diferente de uma fábrica,
de uma linha de produção em que as pessoas estão trabalhando só com controle de botões
um trabalho que solicita um grau de concentração e atenção diferenciado de um espaço de
criação como o da IDAG, então o isolamento neste caso ajudou bastante. Ruído é fator que
interfere bastante, não só o ruído da cidade, mas como, por exemplo, o ruído em dias de
chuva. Aqui em São Paulo as chuvas são terríveis, não se consegue conversar se estiver
em um galpão destes. É importante sim, é fundamental o isolamento acústico.
10. O esquema de trabalho nosso é muito próximo do que eu aprendi na França. O
arquiteto tem o que chamamos de missão completa, não é só fazer o projeto e entregar para
o construtor, ou mesmo para o cliente. Procuramos participar do processo como um todo e
para que isso ocorra acabamos interferindo mesmo no dia a dia da obra. Orientamos
sempre para que a equipe de execução seja composta por empresas qualificadas,
especializadas em determinado seguimento que vai atuar. Então da parte metálica não é
simplesmente... porque tem muito serralheiro de periferia, que constrói, que faz galpão mas
que não é o pessoal especializado, mesmo porque os projetos que nós fazemos, trabalham
com uma linguagem conhecida, mas trabalham com uma maneira elaborada, então
necessitam de pessoas que tenham condições dentro do conhecimento necessário de modo
a atender as novas solicitações. Então acho que esta melhorando à cada dia esta área, mas
tem que ser realmente com pessoas muito qualificadas.
11. Abertura com venezianas, depende do projeto, veneziana basculante nas indústrias
de alimentos com certeza, na empresa de engenharia janela de alumínio com vidro, maxiar,
quando eles podem abrem totalmente, têm a vista que querem total, e o elemento vazado
cerâmico, que também é muito usado. Também em situações específicas. Cores claras,
natural e shed. Orientação e proteção das fachadas, depende do clima, varanda, a
orientação é fundamental. Procuro privilegiar as faces sul para evitar insolação direta,
radiação direta, que no local de trabalho isso é um problema, ter sol direto no funcionário
tentando visualizar um painel de controle, coisas deste tipo, pode até causar um acidente
pelo ofuscamento. Cobertura sempre metálica, praticamente 100% da cobertura é metálica.
Climatização em ambiente industrial é praticamente nenhuma sempre natural e ventilação
por efeito termossifão, onde o ar fresco entra pela parte de baixo e sai pela parte alta. O
elemento vazado deixa o ar entrar por baixo e o shed se encarrega de fazer a troca, além da
ventilação cruzada. Desempenho econômico temos que ter sempre, mas sem esquecer da
qualidade espacial.
ϯϬϮ
12. Usamos coletores solares para o aquecimento de água, mas, o principal é ventilação
e iluminação, naturais isso em todos os projetos, não só na área industrial, construímos
muito com estrutura metálica, e no presente temos dois projetos um deles é uma agência de
publicidade, com fechamento metálico, em cobre, e há um painel que sobe e desce
basculante que fecha e abre a fachada mas de forma manual.
ϯϬϯ
APÊNDICE II
ϯϬϰ
CURRÍCULO DOS ARQUITETOS ENTREVISTADOS
ÉLIO MADEIRA – Formou-se em 1992 pela FAU/UFES. De 1992 a 1998, atuou no
escritório Alexandre Feu Rosa Atelier de Arquitetura Ltda, na área de Gerência de Projetos e
Administração Geral. Em 1998, fundou a empresa Elio Madeira Arquitetura Ltda., onde é
sócio-gerente. Desde 2003, atua como professor de projeto de arquitetura e urbanismo na
Faculdade Nacional – FINAC. Em 2006, atuou como professor da UFES, ministrando as
seguintes disciplinas: Projeto de Arquitetura e Urbanismo IV, Desenho de Arquitetura I e
Projeto de Graduação I. Os principais projetos industriais dos quais participou foram:
1993 - Sede Industrial Brasvit. Cliente: Brasvit Civit - Serra/ES. Área: 6.815,96 m
2
;
1993 - Usina Bomzom. Cliente: Bomzon Espírito Santo S.A. Apiacá /ES. Área: 2.925,39 m
2
;
1995 - JDR Vitória Equipamentos S.A. Cliente: Xerox do Brasil Ltda. Estudo e Anteprojeto,
Civit II -Serra/ES;
1997 - Expansão da Fábrica de Itatiaia. Cliente: Xerox do Brasil Ltda. Itatiaia/RJ;
1999 - Edifício Industrial – Refeitório. Cliente: JDR Vitória Equipamentos S.A., CIVIT -
Serra/ES;
1999 - Edifício Industrial, Importadora e Exportadora COIMEX, Projeto de Interiores/Layout,
Enseada do Suá - Vitória/ES;
2000 - Edifício Industrial. Cliente: PW Export S/A, Projeto de Arquitetura, Colatina/ES;
2000 - Edifício Industrial. Cliente: Rimo. Indústria e Comércio, Projeto de Arquitetura,
Linhares/ES.
SÉRGIO COELHO – Arquiteto, diretor da GCP. Formou-se em 1986 pela FAU/USP. Atuou
na Inglaterra e em Portugal. Em 1989, atuou como arquiteto free-lancer para BDP e Watkins
Gray International, em Londres. De 1990 a 1993, atuou na GI Architects em Londres,
Algarve e Lisboa.
De 1993 a 1997, atuou na Promon Engenharia, em São Paulo. Em 1997, fundou o escritório
GCP Arquitetos, em São Paulo. Seus principais projetos industriais são:
1993/97 - Fábrica de Motores da Volkswagen, em São Carlos. Fábrica da Hyundai, na
Bahia;
1997/98 - Fábrica da Renault, em São José dos Pinhais / participação com Promon
Engenharia. Fábrica da CICA, em Rio Verde / GO;
1999/00 - Usina Araucária da CSN, no Paraná. Indústria Netafim, em Ribeirão Preto/SP.
Ponto Frio Megastore, em São Paulo /SP;
ϯϬϱ
2001/02 - Centro de Distribuição do Ponto Frio, em Guarulhos/SP. Master Plan da fábrica da
Arisco/ Unilever-Best Foods, em Goiânia/GO;
2002/03 - Expansão da fábrica ADES da Unilever/Best Foods, em Pouso Alegre/MG.
Expansão da fábrica de HPC Unilever Tortuguitas, na Argentina. Expansão da fábrica de
HPC Unilever, em Indaiatuba/SP;
2004/06 - Fábrica Valeo VSS, em Guarulhos/ SP. Master Plan e Parque Ecológico da fábrica
John Deere, em Horizontina/RS. Fábrica de Tratores John Deere, em Montenegro/RS.
Fábrica de Margarina da Sadia, em Uberlândia /MG. Expansão da fábrica Valeo VWS/VES,
em Campinas/ SP;
2007/08 - Expansão da fábrica Valeo VEC, em Itatiba/SP. Reforma e ampliação de Centro
de Distribuição para SAPDC/ John Deere, em Campinas/SP. Nova fábrica de sabão em pó
da Unilever, em Igarassú/PE.
VALÉRIO PIETRARÓIA – Arquiteto formado pela FAU/USP em 1984, completou, em 1989,
pós-graduação em Arquitetura de Equipamentos Culturais, na Escola de Arquitetura Paris-
Villeman. Foi coordenador do Projeto da Estação Lyon-Satolas, em Lyon, França, como
chefe de projetos do escritório de Santiago Calatrava – Paris. No Ateliê Richard Plottier
Arquitetos e Urbanistas, coordenou o Projeto da Indústria Péchiney em Dunkerquer, França,
além do projeto do Centro de Treinamento da Indústria SICPA, em Genebra, Suíça.
