UNIVERSIDADE FEDERAL DO AMAZONAS

INSTITUTO DE CIÊNCIAS HUMANAS E LETRAS

PÓS - GRADUAÇÃO EM GEOGRAFIA

ANÁLISE MULTITEMPORAL DA MODALIDADE

EROSIVA DO TIPO “TERRA CAÍDA” NA REGIÃO DO

MÉDIO SOLIMÕES – COARI/AM

FRANCIMARA TORRES DE FREITAS

MANAUS

2009

ads:

Livros Grátis

http://www.livrosgratis.com.br

Milhares de livros grátis para download.

UNIVERSIDADE FEDERAL DO AMAZONAS

INSTITUTO DE CIÊNCIAS HUMANAS E LETRAS

PROGRAMA DE PÓS-GRADUAÇÃO EM GEOGRAFIA

MESTRADO EM GEOGRAFIA

FRANCIMARA TORRES DE FREITAS

ANÁLISE MULTITEMPORAL DA MODALIDADE

EROSIVA DO TIPO “TERRA CAÍDA” NA REGIÃO DO

MÉDIO SOLIMÕES – COARI/AM

Dissertação apresentada ao Programa de

Pós-graduação em Geografia da

Universidade Federal do Amazonas como

requisito parcial para a obtenção do título

de Mestre em Geografia, com área de

concentração Amazônia, Território e

Ambiente.

Orientadora: Profª. Dra. Adorea Rebello da C. Albuquerque

Co-orientação: Prof. MSc. José Alberto Lima de Carvalho

MANAUS

2009

ads:

Ficha Catalográfica

(Catalogação realizada pela Biblioteca Central da UFAM)

F866a

Freitas, Francimara Torres de

Análise multitemporal da modalidade erosiva do tipo ―terra

caída‖ na Região do Médio Solimões – Coari/AM / Francimara

Torres de Freitas. - Manaus: UFAM, 2008.

125 f.; il. color.

Dissertação (Mestrado em Geografia) –– Universidade Federal

do Amazonas, 2008.

Orientadora: Profª. Dra. Adorea Rebello da C. Albuquerque

Co-orientação: Prof. MSc. José Alberto Lima de Carvalho

1. Geomorfologia 2. Erosão – Coari (AM) 3. Sistemas de

Informação Geográfica I. Albuquerque, Adorea Rebello da C.

II. Carvalho, José Alberto Lima de III. Universidade Federal do

Amazonas IV. Título

CDU 551.3.053(811.3)(043.3)

Este trabalho é dedicado a minha querida família,

principalmente ao meu filho Jorge Francisco pela

paciência e carinho, e aos meus pais Francisco

Braga de Freitas e Maria do Perpétuo Socorro

Torres de Freitas pelo incentivo em percorrer este

caminho, por compartilharem angústias e

dúvidas, estendendo suas mãos amiga em

momentos difíceis.

AGRADECIMENTOS

Ao Pai celeste que tem sido sempre ―a lâmpada para meus caminhos e luz

para me guiar‖. Aos meus pais Francisco Braga e Maria Perpetuo Socorro pela

confiança e apoio; ao meu filho Jorge pelo carinho e paciência; aos meus irmãos

Adriana e Cristiano e minha cunhada Loiane pelo grande afeto e carinho e ao meu

marido Alex Sandro, pelo companheirismo, carinho, compreensão e apoio técnico.

Agradeço a Universidade Federal do Amazonas pela a oportunidade; a

FAPEAM pelo incentivo a pesquisa e ao curso de Pós graduação em Geografia. Um

agradecimento em especial a minha orientadora, Prof

Dra Adorea Rebello da Cunha

Albuquerque, pela orientação, compreensão, pelo entusiasmo e paciência; ao meu co-

orientador Prof. MS. José Alberto pelo o apoio e aos demais professores do

Departamento de Geografia, que direta e indiretamente me ajudaram. Também quero

expressar meu agradecimento ao Professor Evandro Aguiar pelo o apoio, incentivo e

confiança e a secretária do curso Maria das Graças Luzeiro, também pelo apoio,

estímulo, correções dos meus trabalhos e pela amizade construída durante esses dois

anos de convivência.

Quero também expressar aqui meus sinceros agradecimentos ao 4° DL, na

pessoa do Sargento Lauro, pelo apoio e disponibilidade técnica, que foram de

fundamental importância para o cumprimento dos resultados do meu trabalho; a

Transpetro/Petrobras, na pessoa do Coordenador do TA-Coari Eliseu Bandeira, pelo

apoio logístico no trabalho de campo e também ao meu amigo Pedro (Operador-TA-

Coari), pelo incentivo e ajuda com o material fotográfico e logístico e demais

funcionários e também a PROA pela disponibilidade de dados batimétricos.

Meus agradecimentos ao Tongaté Mascarenhas e a minha dileta colega e

amiga Telma Santos, pelas palavras de bom ânimo nos momentos em que as coisas

pareciam tão difíceis e companhia nas viagens aos eventos. Agradeço a Franci Bispo

pela disponibilidade e confiança com os livros na biblioteca. Ao Wiler (SIPAM), ao

Olivaldo (SEMA) também pelo apoio, ao Weligton do laboratório de Geografia Física e

aos graduandos do laboratório de Difratrometria de Raios-X (Geologia). E, por fim,

novamente a todos que de igual importância contribuíram para a realização deste

trabalho.

―Façam trabalhos analíticos sobre qualquer coisa que quiserem, mas façam‖.

Aziz Ab´Saber

―A humildade exprime, uma das raras certezas de que estou certo: a de que ninguém é

superior a ninguém‖.

Paulo Freire

RESUMO

O presente trabalho visa identificar as mudanças nas margens relacionadas ao processo

erosivo do tipo terras Caídas no curso médio do rio Solimões, trecho correspondente à

cidade de Coari e ao Terminal Aquaviário (TA-Coari/ TRANSPETRO/ PETROBRAS).

A partir da análise temporal no período de 1987 a 2008, utilizando imagens de Satélites,

identificou-se visualmente a Área 1 (margem esquerda - ME), e baseado nos dados

contabilizados verificou-se que essa apresentou maiores mudanças na configuração e

morfologia das margens representando 72 % do total contabilizado; e para as mudanças

mínimas um total de 4 % indicados na área da margem direita (3 MD). Considerando as

análises físico-química e mineralógica, realizadas a partir de dez amostras de solo

coletadas em seis perfis, a área identificada como perfil 4ME foi a única que apresentou

textura franco-arenosa, as demais apresentaram textura franco-siltosa. As condições

evidenciam a instabilidade do material sedimentar da várzea, determinada por valores

elevados da fração silte expressos entre 347,5 g/kg e 739 g/kg. No que concerne aos

valores de pH, esses variaram de 4.8 a 7.3, resultantes da planície de inundação. Nas

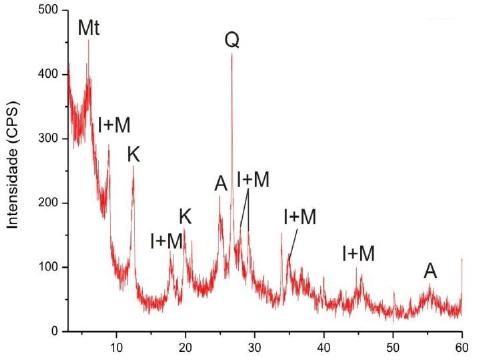

análises de difração das argilas foram encontradas nas amostras coletadas a

montemorilonita (Mt) mineral (2:1) típica de solos de várzea, a ilita (I), a caulinita (K),

e a muscovita (M) e outros minerais restritos aos sedimentos derivados das formações

geológicas daquela região. O que se pode concluir é que, pela fragilidade do tipo do

material das margens, acaba-se produzindo uma saliência que se projeta sobre os

sedimentos coesos e friáveis. Salientando que a erosão das margens raramente resulta de

um único processo, mas de uma correlação de fatores controladores que, dependendo do

grau de ocorrência, poderá gerar conseqüências de grande ou pequena magnitude ao

meio ambiente como também às comunidades ribeirinhas.

PALAVRAS CHAVES: Terra caída, Geomorfologia fluvial, Solimões, Erosão, Coari

ABSTRACT

The present work aims to identify the changes in the river edges referring to the erosive

process of the Fallen Lands in the middle course of the Solimões River, in the stretch

corresponding to the city of Coari and the Waterway Terminal (TA -

Coari/TRANSPETRO/PETROBRA'S). From the temporal analysis in the period of

1987 and 2008, using Satellite images, Area 1 (left edge - LE) was visually identified,

and based on the data accounted for, it was verified that this area presented greater

changes in the configuration and morphology of edges representing 72% of the total;

moreover for minimum changes a total of 4% was indicated in the right edge (3 RE).

Considering the physicist-chemistry and mineralogical analysis, carried out using ten

collected ground samples from six profiles, the area identified as profile 4LE was the

only one that presented sandy loam texture, the others presented silty loam texture. The

conditions evidence the instability of the sedimentary material of the fertile valley,

determined by high values of the silt fraction expressed between 347, 5 g/kg and 739

g/kg. With respect to the pH values, they varied from 4.8 to 7,3, resulting from the

flooding plain. In the analysis of diffraction of clay from the collected samples,

montemorilonita (tm) mineral (2: 1) typical of the fertile valley ground, Ilita (i),

caulinita (k), muscovita (m) and other minerals restricted to the sediments derived from

the geologic formations of that region were found. What can be concluded is that for the

fragility of the type of the material of the edges, a saliency which is projected over the

cohesive and friable sediments is produced. Pointing out that the erosion of the edges

rarely results of a single process, but yet of a correlation of controlling factors, that

depending on the degree of occurrence, will be able to generate consequences of big or

small size to the environment, as well as to the riverside communities.

KEYWORDS: Fallen land, fluvial Geomorphology, Solimões, Erosion, Coari

LISTA DE FIGURAS

FIGURA 1: Curva hipsométrica da Bacia Amazônica. Fonte Filiziola et al In Rivas et

al 2002...............................................................................................................................

FIGURA 2: Manifestação corrosiva da água no pacote sedimentar margem direita do

rio Solimões/Amazonas na Costa da Santa Rosa, durante o período da cheia. Fonte:

Freitas, 2009 .................................................................................................................

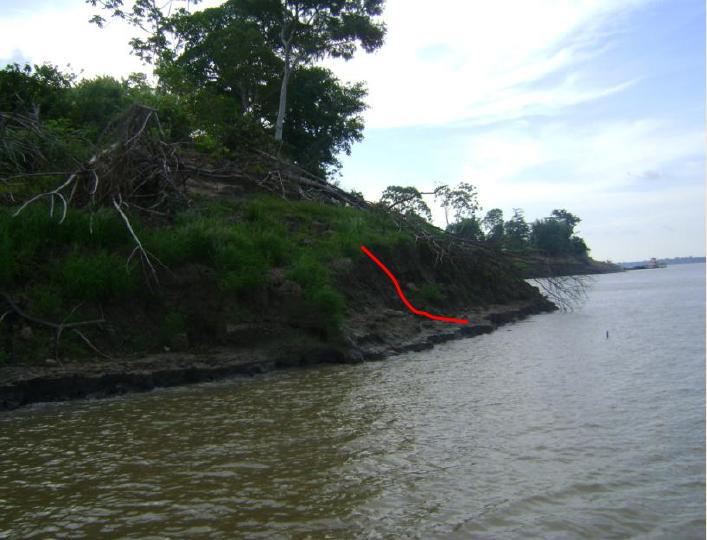

FIGURA 3: Observa-se uma rachadura próxima a margem, processo inicial para um

futuro escorregamento na Costa do Juçara Comunidade São Francisco margem

esquerda do rio Solimões/Amazonas. Fonte: Freitas, 2009...........................................

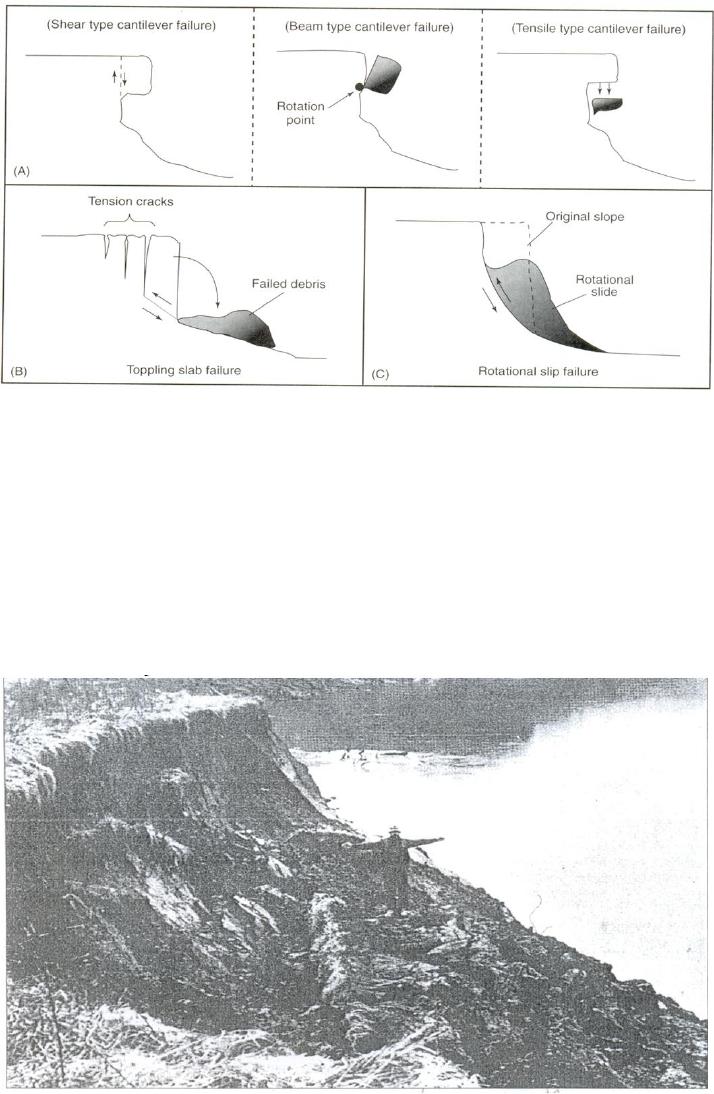

FIGURA 4: Tipos de mecanismos de falha de barranco comumente observado ao

longo de rios nos Estados Unidos, com margens coesas. Fonte: Fonte: Ritter, 2002 ......

FIGURA 5: Erosão da margem ao longo do rio Osage no Missouri central com plano

lateral de espalhamento e deslizamento. Fonte: Ritter, 2002 ........................................

FIGURA 6: Com as fortes chuvas precipitadas na calha do rio, a várzea volta a ficar

saturada e pelo aumento do volume de água infiltrada, há aumento do peso e da

pressão hidrostática. Fonte: Freitas, 2009..................................................................

FIGURA 7: Desmoronamento do material da margem, provavelmente provocado por

uma forte chuva, ocorrência na margem esquerda do rio Solimões na Comunidade de

São Francisco. Fonte: Freitas, 2009..............................................................................

FIGURA 8: Erosão do tipo desabamento na Costa da Santa Rosa. É um movimento

rápido e mais contínuo que acontece abaixo do nível das raízes causado por

solapamento no nível da água e em profundidade, fazendo o material desabar pela ação

da gravidade. Fonte: Freitas, 2009...............................................................................

FIGURA 9: Processo de deslizamento do material na margem direita do

Solimões/Amazonas, normalmente isso se deve a saturação do pacote sedimente em

conjunto com as fortes chuvas. Fonte: Freitas, 2009.......................................................

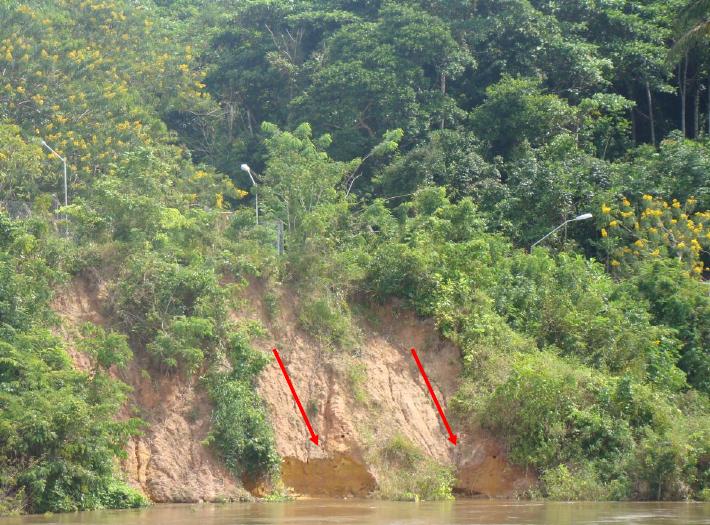

FIGURA 10: Cavidade Buraco na margem direita do rio Solimões/Amazonas a

montante do TA-Coari (20 metros), provocado pelo solapamento de banzeiro

provocado por embarcações. Fonte: Freitas, 2009...........................................................

FIGURA 11: Localização da área de estudo no Médio Solimões Coari (AM), Imagem

de satélite LANDSAT TM5. Fonte: INPE, 2008. Organizado por Freitas, 2009.............

FIGURA 12: Localização da cidade de Coari e do Terminal Aquaviário de Coari.

Base de dados CPRM (2006), elaborado por Freitas 2007...............................................

FIGURA 13: Drenagem da área de estudo e seus diferentes ambientes aquático da

região do Médio Solimões – Coari. Fonte: Base de dados IBGE/CENSIPAM, 2005.

Elaborado por Freitas, 2009. ......................................................................................

FIGURA 14: Pequeno lagos de planície de inundação, imagem modelo SRTM e

imagem de satélite Landsat adquirida do Google Eath 2009. Organizado por Freitas,

2009 ..........................................................................................................................

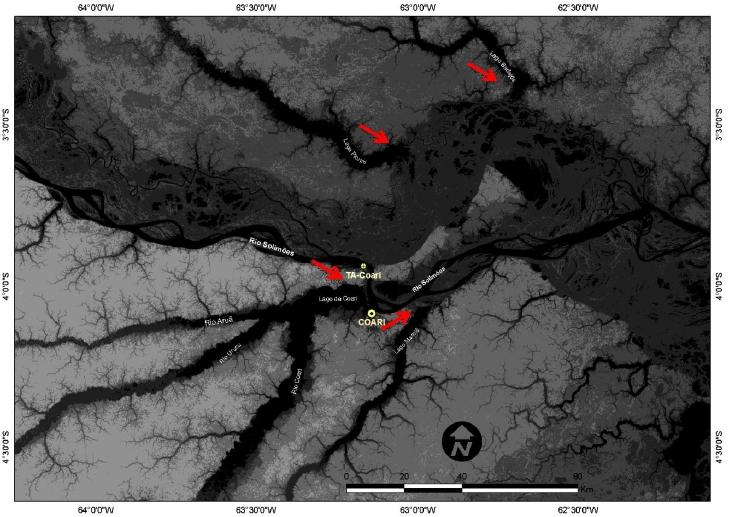

FIGURA 15: Lagos de confluência – RIA (lagos Badajós, Piorini, Coari e Mamiá)

seta mostrando a Foz afogada de Coari. Imagem do modelo SRTM e imagem de

satélite Landsat adquirida do Google Eath 2009. Organizado por Freitas, 2009..............

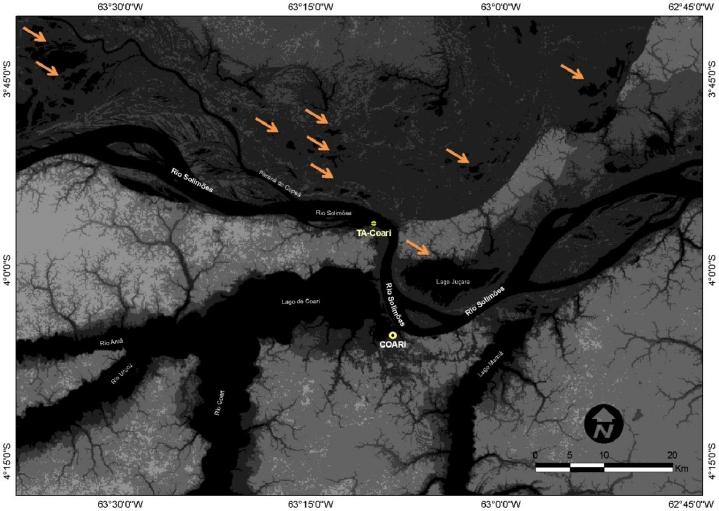

FIGURA 16: Imagem de modelo SRTM, as setas mostram os diferentes lagos de

formas oval/ou redonda na região do Médio Solimões Coari. Elaborado por Freitas,

2009...................................................................................................................................

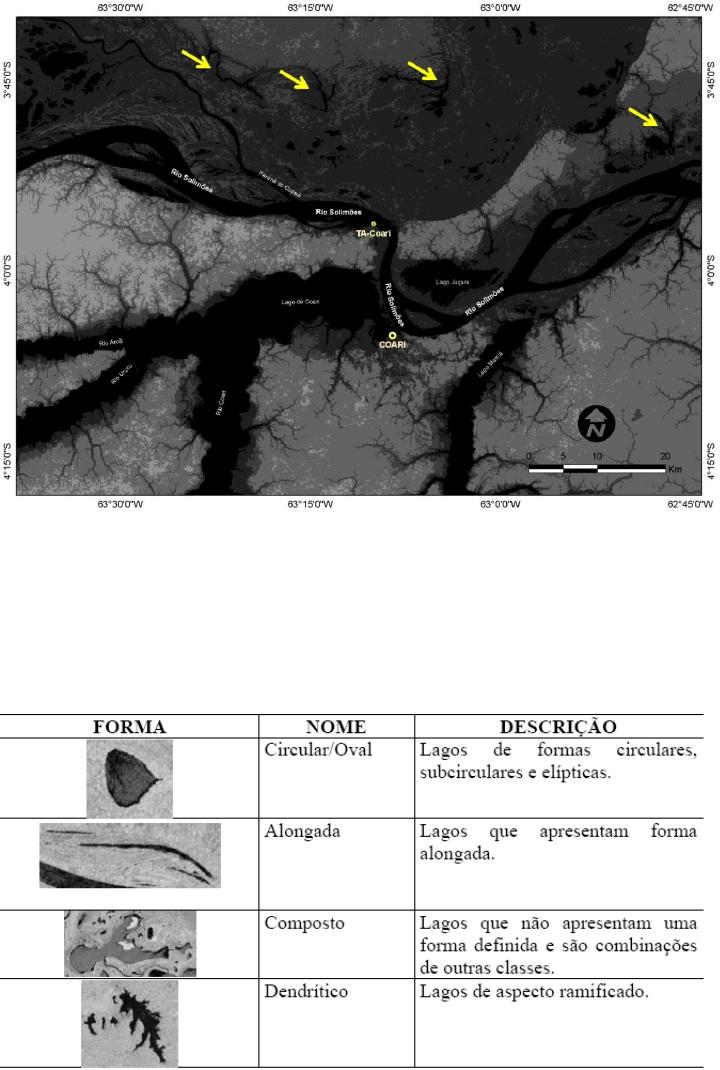

FIGURA 17: Imagem do modelo SRTM, as setas mostram os diferentes lagos de

formas dentríticos. Elaborado por Freitas, 2009............................................................

FIGURA 18: Distribuição das chuvas na bacia Amazônica. Fonte: Salati (1983)..........

FIGURA 19: Mapa da caracterização geomorfológica da área de estudo. Fonte: Base

de dados do IBGE/CENSIPAM 2005, elaborado por Freitas, 2009.................................

FIGURA 20: Mapa Geológico. Fonte: Base de dados CPRM, 2006, elaborado por

Freitas, 2009.............................................................................................................

FIGURA 21: Unidades litológicas e mapa geológico- estrutural a partir de imagens

(Landsat 7 Etm+), radar (JERS-1) e SAR/SIPAM. Fonte: Ribeiro, 2009.........................

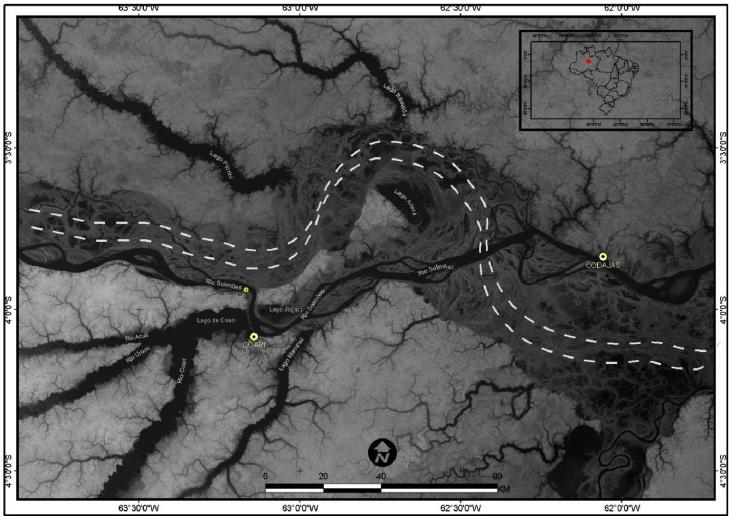

FIGURA 22: Imagem do modelo SRTM, mostrando Paleografia do rio Solimões que

acarretou na sua autocapitura. Fonte: Adaptado de Silva e Rossetti, 2009. Organizado

por Freitas, 2009......................................................................................................

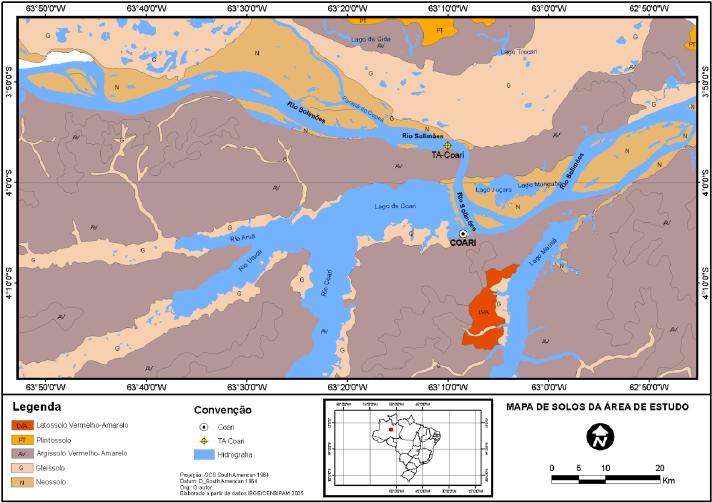

FIGURA 23: Mapa da caracterização dos solos do município de Coari. Fonte: Base de

dados do IBGE/CENSIPAM 2005. Elaborado por Freitas, 2009. ,,,,,,,,,,,,,,,,,,..................

FIGURA 24: Vegetação de planície de várzea, comunidade São Francisco margem

direita, 2009. Fonte: Freitas, 2009.................................................................................

FIGURA 25: Vegetação de Terra Firme, comunidade São Paulo margem esquerda.

Fonte: Freitas, 2009....................................................................................................

FIGURA 26: Tipologia vegetacional na região do Médio Solimões Coari (AM).

Fonte: Base de dados do IBGE/CENSIPAM,2005. Elaborado por Freitas, 2009.............

FIGURA 27: Fluxograma dos objetivos, procedimentos metodológicos e resultados

alcançados. Fonte: Freitas, 2009.................................................................................

FIGURA 28: Localização e sobreposição das imagens, polígono rosa diz respeito à

imagem Landsat TM 5 1987, polígono azul referente a imagem de satélite CBERS

2008. Fonte: Elaborado por Freitas, 2009..................................................................

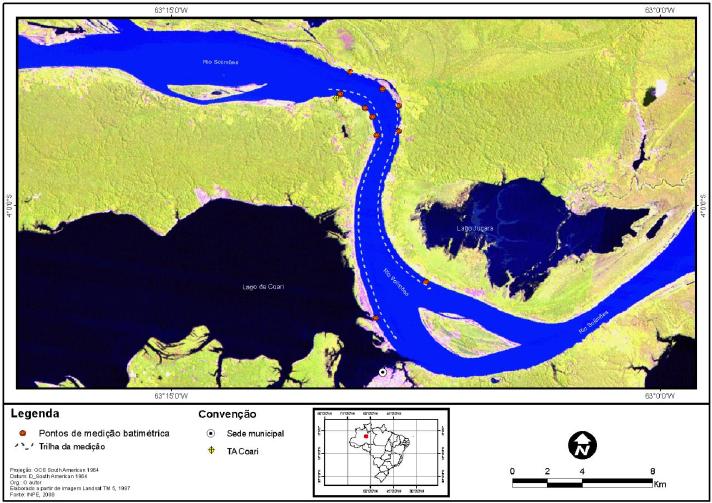

FIGURA 29: de localização das análises batimétrica na região do Médio Solimões

Coari- AM. Fonte: INPE, 2008. Organizado por Freitas, 2009........................................

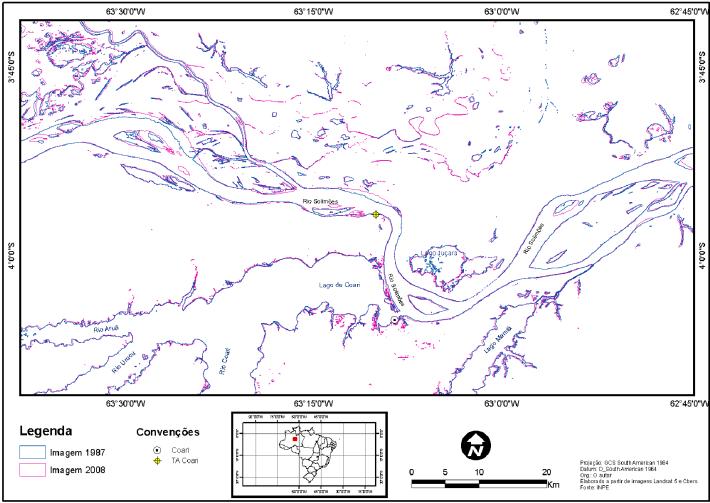

FIGURA 30: Sobreposição de polígono Cbers 2008 em imagem Landsat TM 5 1987

(INPE), indicando as mudanças nos contornos a partir da erosão das margens. Fonte:

INPE, 2008. Organizado por Freitas, 2009...................................................................

FIGURA 31: Imagem da sobreposição de imagens, área 1(margem direita) mostra

visivelmente maior alteração. Fonte: Elaborado por Freitas, 2009...................................

FIGURA 32: Perfil A, a seta indica o material mais suscetível a sofrer um

deslizamento ou escorregamento pelo teor de silte 686 g/kg e 282 g/kg de areia, ou seja

um material extremamente friável. No perfil B é possível observar um material mais

consistente e coeso, provavelmente pelo teor de argila. Fonte: Freitas, 2009..................

100

FIGURA 33: Perfil esquemático do Neossolo da figura 30 A, adaptado de Horbe

(2007). No perfil 30 B das análises granulométrica (6ME) mostram material friável

com predominância da textura franco arenosa. A parte do topo é composto

basicamente de areia fina e pelito, em proporções similares. Fonte: Freitas (2009).........

101

FIGURA 34: da área de estudo a partir da sobreposição de imagens de satélite. A área

churiada que corresponde ao perfil do Gráfico 6 (em frente ao TA-Coari) é referente a

todo material perdido no período de 21 anos, ou seja, é um lugar que tem sofrido

grande processo de erosão. Fonte: Elaborado por Freitas, 2009....................................

108

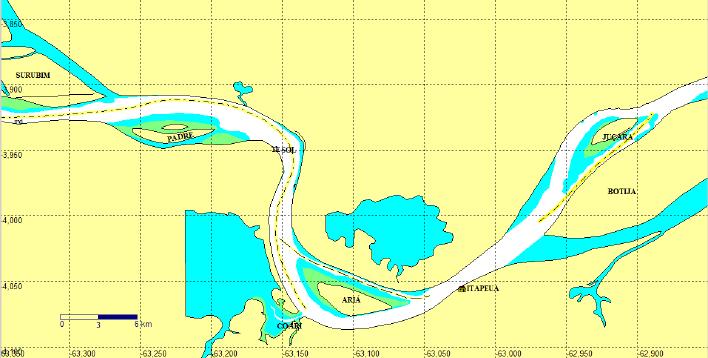

FIGURA 35: Medição batimétrica referente à cidade de Coari no Médio Solimões e a

ilha do Ariá, material aluvial, as cores azul e verde diz respeito aos bancos de areia

submersos. Fonte: PROA, 2007..................................................................................

111

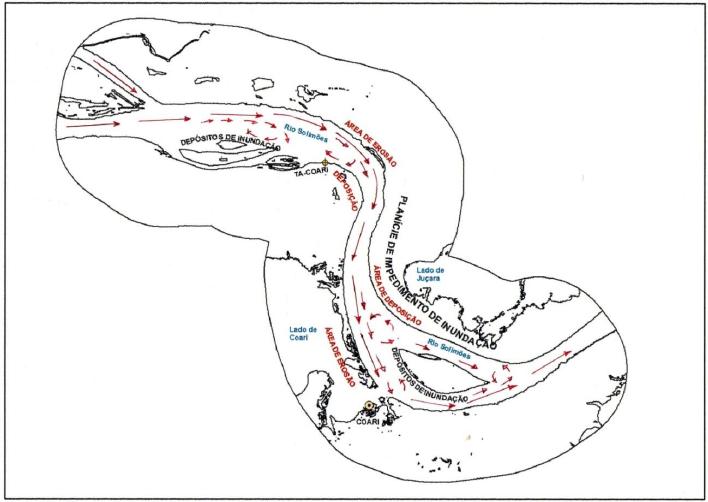

FIGURA 36: Esquema ilustrativo dos padrões de fluxo, destacando as áreas de erosão,

deposição e barras de acréscimo (ilhas e bancos aluviais). Fonte: Elaborado por

Freitas, 2009............................................................................................................

114

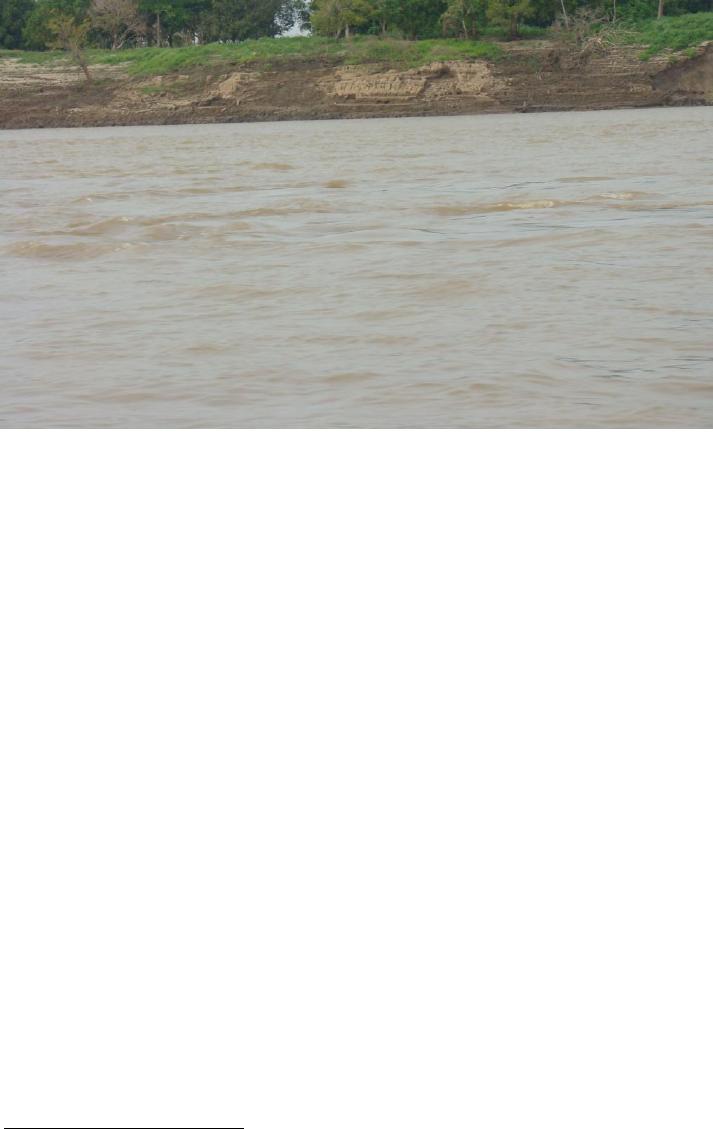

FIGURA 37: Hidrodinamica da água margem direita da Costa da Santa Rosa, formas

turbulentas que em ação conjugada com a pressão gravitacional da água retida no

pacote sedimentar, são um dos principais fatores responsáveis pelas terras caídas no rio

Amazonas principalmente durante a cheia. Fonte: Freitas, 2009....................................

115

FIGURA 38: As linhas tracejadas são referentes às rotas dos barcos, identificando a

área de maior profundidade no canal do rio Solimões na região de Coari-Am. Fonte:

PROA, 2007.............................................................................................................

117

LISTA DE TABELAS

TABELA 1: Dados de medições físico-químicas e de material em suspensão. Fonte:

HiBAm - Hidrologia da Bacia Amazônica. Organizado por Freitas 2009 .......................

TABELA 2: Caracterização da morfologia lacustre. Fonte: França (2005) ...................

TABELA 3: Mudanças nas áreas das principais feições do rio Amazonas, no trecho

entre a cidade de Coari e o Terminal Aquaviário (TA-

Coari/TRANSPETRO/PETROBRAS). Fonte: Freitas, 2009 ...........................................

TABELA 4: Distribuição granulométrica dos solos estudados na região do Médio

Solimões Coari. Fonte: Freitas, 2009 ...............................................................................

TABELA 5: Valores de DA, DR e porosidade da Região do Médio Solimões Coari

coletadas a partir de trabalho em outubro de 2008. Fonte: Freitas, 2009

...................................................................................................................................

102

TABELA 6: Valores do Ph em água da área de estudo na região do Médio Solimões

Coari. Fonte: Freitas, 2009 ...............................................................................................

104

TABELA 7: Diferença da largura das margens na área de estudo no período de cinco e

21 anos. Fonte: Freitas, 2009 ............................................................................................

111

LISTA DE QUADROS

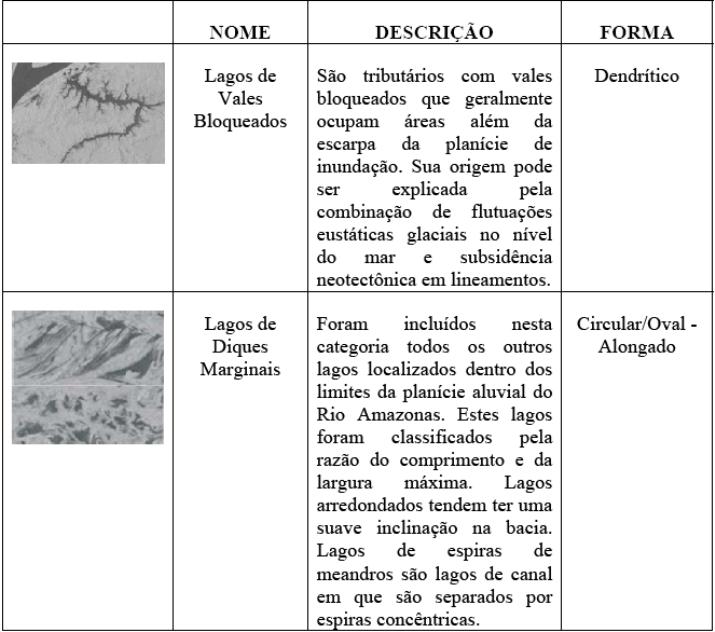

QUADRO 1: Caracterização d a morfogênese lacustre. Fonte: França (2005) ..............

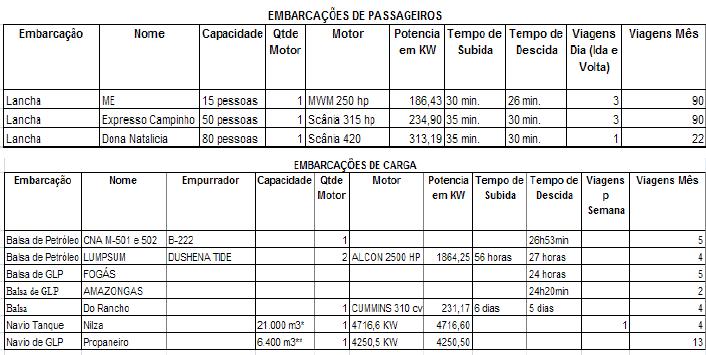

QUADRO 2: Embarcações marítimas de transporte de passageiros e cargas. Fonte:

TA-Coari, organizado por Freitas, 2009 ...........................................................................

116

LISTA DE GRÁFICOS

GRÁFICO 1: Comparação da Normal Climatológica Provisória e Médias de chuva

mensal no período de 1991 a 2007. Fonte: Dados UNIMET, elaborado por Telma,

2008 ....................................................................................................................

GRÁFICO 2: Percentual da amostragem feita a parti das imagens de satélite, o

diferencial das margens durante 21 anos. Fonte: Freitas, 2009. ..................................

GRÁFICO 3: Amostragem da difratometria de raios-x da fração argila feita em

todas as amostras de solo. Fonte: Laboratório de Difratometria de Raio X (Geologia),

organizado por Freitas, 2009. ...................................................................................

105

GRÁFICO 4: Medição batimétrica temporal do comportamento do canal na região

do Médio Solimões Coari-Amazonas em frente a comunidade da Costa Juçara para a

Comunidade de Santa Rosa. Fonte: Freitas, 2009. ....................................................

106

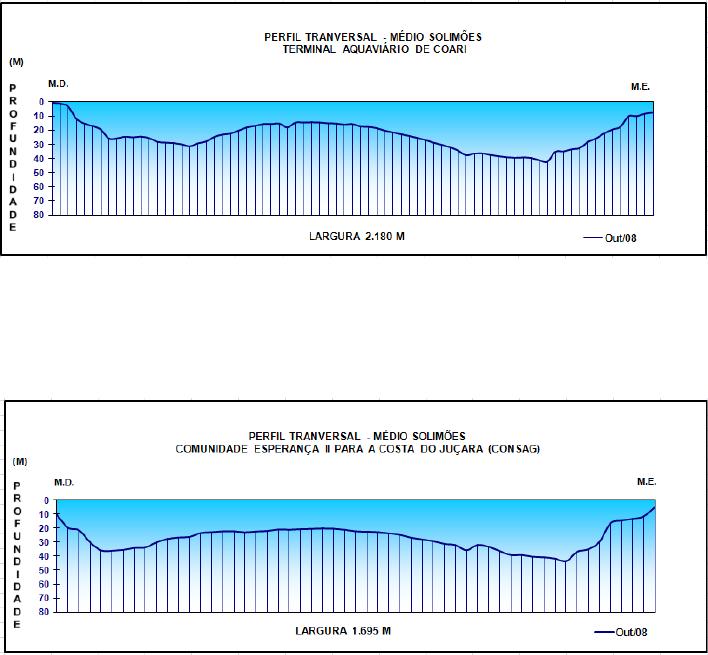

GRÁFICO 5:. Batimetria efetuada em frente ao terminal Aquaviário de Coari (TA-

Coari) na região do Médio Solimões a 16 km em linha reta da cidade de Coari. O que

se observa é uma simetria nas margens direita e esquerda do canal. Fonte: Freitas,

2009 ....................................................................................................................

107

GRÁFICO 6: Medição batimétrica em frente a Comunidade Esperança II para a

Costa do Juçara, nesta região está as instalações da empresa CONSAG, umas da

importantes empresas responsáveis pela construção do gasoduto Coari-Manaus,

novamente se observa uma simetria do canal nas margens. Fonte: Freitas, 2009 ..........

107

GRÁFICO 7: Medição batimétrica referente a comunidade Esperança II para a

Costa do Juçara em frente ao ramal da passagem do gasoduto Coari-Manaus, nessa

sessão a assimetria do canal com profundidade chegando aproximadamente a 70

metros. Fonte: Freitas, 2009..........................................................................................

109

GRÁFICO 8: Análise batimétrica temporal feita em frente a comunidade Esperança

II para a Costa do juçara referente ao período de cinco anos (julho de 2003 e outubro

de 2009) na região do Médio Solimões Coari-Amazonas, demonstrando a assimetria

do canal e uma pequena diferença nas feições do canal expressos pelas linhas

vermelha e azul a mais atual. Fonte: Freitas, 2009 ........................................................

109

GRÁFICO 9: Medições das cotas médias diárias de mínimas e máximas do Rio

Solimões /Amazonas estação Coari. Fonte: CPRM 2009. Elaborado por Freitas,

2009.................................................................................................................................

111

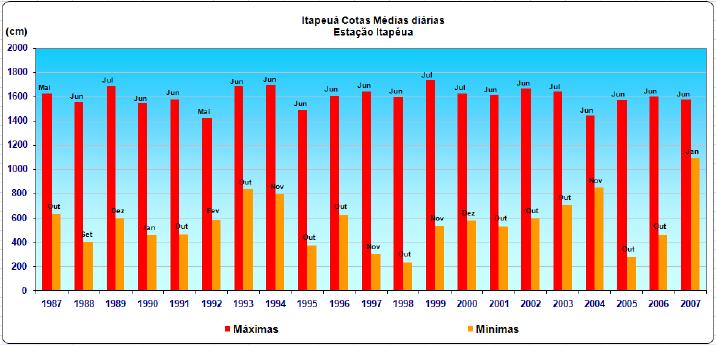

GRÁFICO 10: Medições das cotas médias diárias de mínimas e máximas do Rio

Solimões/Amazonas estação Itapéua. Fonte: CPRM 2009. Elaborado por Freitas,

2009.....................................................................................................................

112

GRÁFICO 11: Medição hidrológicas da estação Itapeúa mostrando boletins da rede

hidrometeorologica com valores de máxima e mínimas. Fonte Agencia Nacional de

águas (ANA- 2009) operada pelo Serviço Geológico do Brasil e os dados de

climatologia foram fornecidos pelo SIPAM ................................................................

113

LISTA DE ABREVIATURAS E SIGLAS

ANA - Agencia Nacional da Água

CONSAG – Consultoria e Apoio à Gestão

CPRM - Companhia de Pesquisa de Recursos Minerais

EMBRAPA - Empresa Brasileira de Pesquisa Agropecuária

HIBAm - Hidrologia e Geoquímica da Bacia Amazônica

IBGE – Instituto Brasileiro de Geografia e Estatística

INMET - Instituto Nacional de Meteorologia - Ministério da Agricultura

INPA - Instituto Nacional de Pesquisa da Amazônia

INPE - Instituto Nacional de Pesquisas Espaciais

NPAIS - Normas Provisórias para Atualização com Imagem de Satélite, Diretoria de

Serviço Geográfico do Exercito

OMC - Organização Meteorológica Mundial

PETROBRAS - Petróleo Brasileiro S.A

PROA - Praticagem dos Rios Ocidentais da Amazônia

REMAN – Refinaria de Manaus (Amazonas)

SIG - Sistema de Informação Geográfica

SIPAM – Sistema de Proteção da Amazônia

SRTM - Shuttle Radar Topography Mission

TA-COARI – Terminal Aquaviário de Coari

TRANSPETRO – Transporte S.A (Petrobras)

UFAM - Universidade Federal do Amazonas

ZCIT - Zona de Convergência Inter Tropicais

SUMÁRIO

INTRODUÇÃO........................................................................................................

CAPÍTULO 1: REVISÃO BLIBIOGRÁFICA..................................................

1.1. A Bacia Amazônica: Contextualização..........................................................

1.1.1. A Planície de inundação na Amazônia..................................................

1.1.2. Considerações gerais sobre rios da Amazônia .........................................

1.2. Erosão Fluvial ...................................................................................................

1.3. Transporte ........................................................................................................

1.4. Deposição ........................................................................................................

1.5. Movimento de massa.......................................................................................

1.5.1. Classificação dos movimentos de massa .................................................

1.6. As ―Terras Caídas‖ – Processo de erosão fluvial na Amazônia ........................

1.6.1. Definições .................................................................................................

1.6.2. Mecanismos, fatores e causas ..................................................................

CAPÍTULO 2: DESCRIÇÃO DA ÁREA DE ESTUDO E

CARACTERÍSTICAS FÍSICA...........................................................................

2.1. Descrição da área de estudo ...........................................................................

2.2. Caracterização da rede de drenagem ...........................................................

2.3. Climatologia ......................................................................................................

2.4. Geomorfologia: Breve contextualização e caracterização ................................

2.5. Geologia: Caracterização das unidades ..............................................................

2.6. Pedologia ............................................................................................................

2.7. Vegetação ...........................................................................................................

CAPÍTULO 3: MATERIAIS E MÉTODOS ....................................................

3.1. Aspectos gerais .........................................................................................

3.1.1. Sistemas de Informação Geográfica......................................................

3.1.1.1. Pré-processamento............................................................................

3.1.1.2. Processamento .............................................................................

3.1.1.3. Integração dos dados.....................................................................

3.1.1.4. Avaliação quantitativa..........................................................................

3.2. Amostragens de campo......................................................................................

3.2.1. Descrição morfológica dos perfis...............................................................

3.2.1.1. Da seleção coleta e preparação das amostras.......................................

3.2.1.2. Das análises física do solo...................................................................

3.2.1.2.1. Granulométrica – método da pipeta..............................................

3.2.1.2.2. Densidade aparente.......................................................................

3.2.1.2.3. Densidade das partículas.............................................................

3.2.1.2.4. Porosidade.................................................................................

3.2.1.3. Da análise química...............................................................................

3.2.1.4. Da análise mineralógica.......................................................................

3.2.2. Análise batimétrica......................................................................................

RESULTADOS E DISCUSSÕES..........................................................................

CONSIDERAÇÕES FINAIS............................................................................

118

REFERÊNCIAS BIBLIOGRÁFICAS..................................................................

120

INTRODUÇÃO

A complexa hidrografia amazônica apresenta fenômenos curiosos. Um deles,

relacionado aos processos de erosão fluvial, denomina-se ―Terras Caídas‖. Com

referência a este fenômeno amazônico, este trabalho procurou compreender a dinâmica

dos processos erosivos correlacionados aos fatores de natureza hidrográfica e

geomorfológica, identificados no curso Médio do rio Solimões

, com a finalidade de

contribuir para a melhor compreensão do fenômeno em escalas tanto regional como

local. A propósito deste tema, estudos desenvolvidos por Carvalho (2006) mencionam

que terras caídas é um termo regional amazônico muito usado para designar

indiferentemente, escorregamento, deslizamento, desmoronamento e desabamentos

muito comuns em rios de águas brancas.

É sabido que os processos fluviais, compreendidos como erosão, transporte e

sedimentação fazem parte da dinâmica fluvial e não exclusivamente do rio Amazonas.

Todavia, o que o torna diferente dos outros rios é a complexidade e intensidade dos

processos existentes e pela proporção, que muitas vezes causa à civilização ribeirinha

que mora às suas margens, onde a dinâmica é bastante intensa. O fenômeno das ―Terras

Caídas‖ é um processo geomorfológico-fluvial natural, embora complexo.

A área de estudo desta pesquisa está inserida numa zona de perturbação

geológica (neotectônica), que segundo Tricart (1977) é um trecho onde houve uma

autocaptura fluvial. Aspecto que ficou evidente após análises foto interpretativas em

folhas planimétricas de 1:250.000, elaboradas mediante mosaicos semi-controlados de

imagem de radar, pela Divisão de Cartografia do Projeto RADAMBRASIL (1977).

Neste sentido, o presente trabalho teve como objetivo fazer a análise

multitemporal desta região a partir de imagem de satélite, visando identificar as

mudanças ocorridas no período de 1987 a 2008. Reconhecendo a complexidade do

sistema fluvial amazônico e a dificuldade de logística, o uso das imagens de satélite e

sensores foi de extrema importância para pesquisas em lugares onde é impossível

realizar o trabalho de campo, o qual na análise comparativa mostrou-se satisfatório para

a identificação das mudanças na configuração geomorfológica das margens.

Solimões é o nome do rio Amazonas no trecho entre Tabatinga-AM e a confluência com o rio Negro. A terminologia vem da tribo

dos Solimões que habitavam suas margens e que por corruptela aportuguesou-se para Solimões. Lembrando que esta pesquisa optou

por utilizar termos rio Solimões/Amazonas basicamente em todo o contexto por se referi-se a designação original do rio.

Como objetivos específicos foi proposto: a) a caracterização dos fatores

fisiográficos (geológicos, geomorfológico, tectônicos, climáticos, pedológicos, o tipo de

cobertura vegetal, declividade e de uso antropogênico) na área de estudo desta pesquisa;

b) identificar e descrever as características morfológicas dos solos, com a finalidade de

verificar as condições de erodibilidade a partir de analises físico-química e

Mineralógica e c) o mapeamento da Geomorfologia da área e assim tentar fazer a

relação de informação, a fim de apontar fatores controladores que em conjunto com a

dinâmica do rio podem contribuir para entender o processo de erosão lateral.

No primeiro capítulo é feita a revisão bibliográfica com breve contextualização

sobre a Bacia Hidrográfica do rio Amazonas, os tipos de rios que formam a rede de

drenagem e a formação da atual planície de inundação, pois é nessa unidade

geomorfológica que o processo de erosão é acelerado. Também foi feita uma breve

discussão dos conceitos de erosão fluvial, movimento de massa e a definição de terras

caídas contidos na literatura básica. No segundo capítulo foi realizada a caracterização de

fatores físicos (Hidrografia, clima, Geomorfologia, Geologia e a tipologia vegetacional) na

região do Médio Solimões – Coari.

No terceiro capitulo é apresentada à metodologia utilizada. Para a

identificação detalhada dos mecanismos que envolvem as terras caídas, foi feita a

análise multitemporal do fenômeno, avaliando a evolução dos processos fluviais numa

escala temporal de 1987 a 2008, utilizando imagens de satélites CBERS e Landsat 5TM

(escala 1:250.000 fornecida no site do INPE) referente a área no Médio Solimões –

Coari. O auxilio de técnicas do SIG (Sistema de Informações Geográficas), possibilitou

a realização de um estudo comparativo da área, concernente ao que pode ter mudado

nesse intervalo de tempo, reconhecendo as áreas de maior suscetibilidade à erosão.

A Área 1 (margem esquerda –ME ),foi a que visualmente, de acordo com os

dados contabilizados de área, apresentou maiores mudanças na configuração e

morfologia das margens. A análise granulométrica dos sedimentos nesta localidade,

indicou predominância de composição textural do tipo franco-arenosa e nas demais

áreas (1, 2 e 3 margem direita - MD), as evidências foram para textura franco-siltosa.

Dos percentuais indicados, 10 apresentaram mudanças máximas de 72 % para a margem

esquerda denominada – 1 ME e mudanças mínimas de 6 % para a área da margem

direita aqui denominada por – 3 MD.

Foi realizado trabalho de campo com análise físico-química e mineralógica,

a partir de dez amostras de solo coletadas de seis perfis. Em nove amostras coletadas

foram identificadas textura franco-siltosa e somente uma amostra coletada na margem

esquerda do rio Solimões/Amazonas foi identificada como franco-arenosa. As

condições evidenciam a instabilidade do material sedimentar da várzea, determinada por

valores elevados da fração silte expressos entre 347,5 g/kg e 739 g/kg. Dentre as areias,

as do tipo fina e muito fina foram indicadas por valores de 30,5 g/kg a 539,5 g/kg. A

densidade aparente de acordo com o autor está dentro da média para tipos de solos

minerais e a densidade real os resultados encontrados estão dentro dos padrões médios e

limites de 2,3 e 2,9 g/cm³. Os resultados de percentuais de porosidade (Volume de Poros

Totais (VPT)) variaram entre 41,1 % a 48,2 %; os valores de pH variaram de 4.8 a 7.3,

encontrados em áreas flúvio-lacustre, resultantes da planície de inundação. As análises

de difração das argilas indicaram nas amostras coletadas a Montemorilonita (Mt)

mineral (2:1) típica de solos de várzea, a Ilita (I), a caulinita (K), e a Muscovita (M) e

outros minerais restritos aos sedimentos derivados das formações geológicas daquela

região.

É importante ressaltar que essa área também vem sendo atingida por grandes

transformações no que concerne ao intenso fluxo de transporte fluvial, em virtude da

extração de gás e petróleo desenvolvida pela Petrobras há aproximadamente onze anos.

O transporte deste combustível até a área urbana de Manaus é realizado por meio de

balsas e navios até a REMAN

(Refinaria de Manaus). Nós últimos anos este fluxo de

transportes tem se intensificado com a construção do Gasoduto Coari-Manaus, por tipos

de transporte como barcos, lanchas, pequenos botes de alumínio (voadeiras) de

pequeno, médio e grande porte.

Poucos trabalhos de pesquisa refletem a dinâmica natural do processo

erosivo das terras caídas, face à logística de transporte na Amazônia e a complexidade

hidrográfica de acesso aos rios. Diante desse quadro, faz-se importante reafirmar a

necessidade de se entender os processos erosivos, não apenas do ponto de vista dos

fatores controladores, mas pelas conseqüências que essa dinâmica acarreta ao meio

ambiente. Neste sentido, por meio do SIG e trabalhos de campo, foi possível fazer a

análise espacial e, assim, gerar mapas identificando as áreas com maior e menor

Com o nome de Companhia de Petróleo da Amazônia, a refinaria foi instalada às margens do Rio Negro, em

Manaus, pelo empresário Isaac Benaion Sabbá e iniciou suas operações em 6 de setembro de 1956 - quando toda a

região ainda sentia os efeitos da decadência da borracha. Em 1971, a Petrobrás assumiu o controle acionário da

companhia, que passou a se chamar Refinaria de Manaus (Reman). Em homenagem ao pioneirismo de seu fundador,

em 1997 a Petrobrás rebatizou-a como Refinaria Isaac Sabbá - UN-Reman. REMAN (Refinaria Isaac Sabbá)

vulnerabilidade a erosão, para assim servir de apoio para novos trabalhos, e contribuir

para planos e, tomadas de decisões, que possam no futuro, ser feitas nesta região.

CAPÍTULO 1: REVISÃO BLIBIOGRÁFICA

1.1 A Bacia Amazônica: Contextualização

A bacia Amazônica, maior bacia hidrográfica do mundo, constitui um

importante sistema hidrográfico. Com referência ao tema, Silva et al (1976) afirmam

que a extensa área drenada por 6,5 milhões de Km, compreendendo à região

fitogeográfica de maior diversidade do planeta, faz dessa bacia uma área de particular

interesse para as pesquisas de ambientes fluviais.

De acordo com Cunha & Pascoaloto (2006) a bacia amazônica é partilhada

por oito países, sendo que cerca de 60% de sua área encontra-se em território brasileiro,

englobando parte dos estados do Amazonas e Pará, o que faz do Brasil um dos países

mais ricos em biodiversidade do mundo. No entanto, os rios amazônicos e os

ecossistemas associados apresentam rica diversidade de fauna e flora de água doce de

importância global. Quando se fala de Amazônia duas coisas chamam a atenção: a

floresta e a imensidão de rios, cujas águas não se misturam e que evidenciam

fenômenos de natureza geomorfológica, que fazem parte da dinâmica fluvial desta

bacia.

Para Leite (2006), o tamanho e a complexidade da Amazônia atual sugerem

um passado igualmente fascinante, destaca o autor, que o número de estudos aumentou

significativamente nas últimas décadas. Todavia, ainda são insuficientes para esboçar

um panorama completo dos processos geológicos e geomorfológicos que marcaram o

seu desenvolvimento desde o soerguimento dos Andes.

O rio principal dessa bacia drena enorme extensão de terras. Apresenta sua

nascente na Cordilheira Oriental dos Andes peruanos, à montante do rio Apurimac

próximo a Cuzco. Este rio Andino, que vai formar o rio Ucayali recebe os aportes do rio

Pachitea, antes de sair dos Andes. Na planície Amazônica do Peru, o rio Ucayali recebe,

pela margem esquerda, os aportes sucessivos dos rios Maranon e Napo, que provém,

respectivamente, da Cordilheira Central do Peru e dos Andes equatorianos. A jusante de

confluência Ucayali – Maranon, próximo a Iquitos, o rio passa a se denominar

Amazonas, no Peru, Solimões quando entra no Brasil e no encontro com o rio Negro

novamente tem a denominação de rio Amazonas (FILIZIOLA ET AL, 2002).

A atual rede de drenagem do rio Amazonas tem sido interpretada em seu

conjunto, como sendo uma rede fortemente orientada pela tectônica. O que se observa é

uma assimetria abrupta em seu perfil longitudinal, associada ao degelo dos Andes e ao

elevado índice pluviométrico no curso superior dos rios. São fatores importantes que

influenciam na dinâmica do sistema de drenagem, particularmente no processo de

deposição e erosão na zona de transferência (curso médio), em função da declividade e

do volume de água drenada. Percebe-se também que 80% dos rios que compõem a bacia

de drenagem apresentam hipsometria inferior a 500m. E que apesar de ser considerada a

maior bacia consiste de uma topografia relativamente plana, com fracos declives. Na

Figura 1 é possível observar essa evidência com altitude máxima de 5.000 metros.

Figura 1 – Curva hipsométrica da Bacia Amazônica.

Fonte: Filiziola et al 2002.

1.1.1. A Planície de Inundação na Amazônia

A planície de inundação da região Amazônica é composta por um arcabouço

estrutural que remonta o atual comportamento dessa rede fluvial. Junk (1989) diz que as

planícies de inundação são áreas que recebem periodicamente o aporte lateral das águas

de rios, lagos, da precipitação direta ou de lençóis subterrâneos, sendo de particular

interesse na região amazônica aquelas associadas a rios e lagos.

Tricart (1977) menciona que a formação da Planície Amazônica está ligada a

fatores, principalmente, de mega-estruturas ocorridas no pleistoceno. Esses sedimentos,

de acordo com França (2005) são constituídos por conglomerados, areias, silte e argilas,

são as aluviões (antigas e recentes) que estão presentes em todos os rios da região. Esses

aluviões constituem a maior expressão fisiográfica da bacia Amazônica, que é a planície

de inundação do rio Amazonas. Pertencem as áreas submetidas diretamente ao controle

desse rio, caracterizando as áreas em alagadas e inundáveis. A planície fluvial alagada

corresponde aos trechos, que mesmo no período de menor volume das águas do rio

Amazonas, se encontra submersa. Segundo Silva et al. (1976) a planície fluvial

inundável constitui áreas alagadas apenas no período das enchentes.

A Planície do rio Amazonas constitui resultados da atuação dos processos

hidrodinâmicos responsáveis pela evolução morfodinâmica do canal. É definida como

uma faixa do vale fluvial composta por sedimentos aluviais, bordejando o curso d’ água

(CHISTOFOLETTI, 1991). Os limites da planície do rio Amazonas correspondem á

faixa dos sedimentos depositados no período atual do Quaternário, formado por terrenos

baixo e plano.

A Geomorfologia da planície de inundação é controlada por arcos estruturais

que influenciam na largura, na sinuosidade e no gradiente dos rios (FILIZIOLA et al ,

2002 comentando STERNBERG, 1955; TRICART, 1977; DUNNE et al, 1998). E

complementando, onde diz que no Brasil, o canal do rio Amazonas é marcadamente

retilíneo na maior parte do curso, com uma sinuosidade média de 1,0 a 1,2 3 m 100 km,

exceção feita a um trecho de 350 km onde a sinuosidade varia de 1,3 a 1,7 e que, no

entanto, esses valores variam de 1.50 à 4.00 metros na planície da Amazônia Boliviana,

nos formadores do rio Madeira, no qual a geologia dos substratos sobre os quais os rios

Amazônicos divagam influencia suas características químicas e físicas.

No que concerne a planície aluvial que margeia os rios de ―águas brancas‖

(águas barrentas), ricas em material suspenso, como o Amazonas, Juruá, Madeira e

Purus, e que está sujeita à inundação sazonal é, regionalmente, denominada várzea. A

várzea compreende grandes faixas de terras, podendo alcançar até 100 km de largura

(IRIONDO, 1982), em um complexo sistema de canais, lagos, ilhas e diques marginais

(SIOLI, 1951).

1.1.2. Considerações sobre rios da Amazônia

Os canais hidrográficos e a rede de drenagem são classificados de diferentes

formas. Do geral para o particular, as classificações mais comuns têm como base o

padrão de drenagem em relação ao substrato e a morfologia dos canais, onde o padrão

de drenagem da bacia Amazônica possui diferentes formas. Isso podendo ser associado

aos diversos tipos de fatores, dentre eles a neotectônica. No que concerne a região de

estudo desta pesquisa, pela forte influencia, fatores estruturais e com base em Suguiu et

al (1990) é possível fazer a classificação geométrica do padrão de drenagem da bacia do

rio Solimões, designando-o de forma dendrítica, pois as anomalias que constituem essa

região frequentemente podem ser atribuídas aos fenômenos tectônicos. Carvalho (2006)

em confirmação com os autores comentados anteriormente diz que a rede de drenagem

do rio Amazonas é caracterizada pelo padrão dendrítico com forte influência retangular,

é a mais abrangente e possivelmente o mais complexo e dinâmico sistema flúvio-

lacustre do planeta.

Dado a complexa e diferenciados canais e padrão de drenagem, um dos

aspectos importantes na caracterização da bacia hidrográfica do rio Amazonas são os

variados tipos de rios.

Sioli (1985), tomando como parâmetro a cor das águas, classificou os rios

amazônicos em três principais categorias, segundo a composição química, a cor e a

origem em: rios de águas pretas, rios de águas claras e rios de águas brancas.

Cumprindo-se o reconhecimento acadêmico a esta classificação, o autor reconhecendo o

fato de que a cor não deve ser o único critério a ser avaliado, adverte para o fato de que

existem outras especificidades, como a morfologia dos rios da região, que necessitam de

maior aprofundamento.

A água precipitada na bacia de drenagem escoa sobre diversos grupos de

solos, e diferentes tipos de rochas, percolando sobre as zonas subterrâneas até chegar ao

rio, trazendo as características químicas e físicas por onde passa. Assim, dependendo da

área de drenagem do rio, vários fatores podem influenciar e determinar a qualidade da

água.

Os rios de águas pretas por exemplo, são classificados os que nascem na

margem esquerda da bacia, no desgastado escudo cristalino das Guianas e deságuam no

curso médio e inferior da margem esquerda do rio Amazonas. Carvalho (2006

mencionando Junk 1983) menciona o fato de que alguns rios menores que nascem nos

sedimentos neógenos da Formação Solimões, portanto, no interior da floresta, são de

água preta, pois nessa depressão os processos erosivos são pouco intensos e reduzidos

ainda mais pela densa floresta pluvial, justificando a transparência das águas devido ao

reduzido transporte de sedimentos e a decomposição de matéria orgânica.

De acordo com Sioli (op. cit.) com exceção do rio Negro que apresenta perfil

longitudinal acentuado no curso superior e médio, os rios de água preta, são menores

em extensão do que os rios de água clara. O rio Negro, por exemplo, é formador de

cachoeiras e corredeiras. No entanto, possui baixa declividade no curso inferior, tendo

como característica a sua foz afogada em forma de ria fluvial.

Outro fator importante a ser mencionado é que em virtude da acidez de suas

águas, cujo pH varia de 4 a 5, seus principais representantes possuem solos pobres e

baixa condutividade elétrica; as temperaturas variam também, conforme pode ser

observado na Tabela 1. Com pouca carga de material em suspensão dificulta o

desenvolvimento de plantas aquáticas e, consequentemente, da fauna e ictiofauna, entre

outros elementos que o caracterizam, fazendo com que esses rios fossem, por muito

tempo, considerados como ―rios da fome‖ (CARVALHO, 2006).

O autor complementa que outro aspecto que deve ser mencionado diz

respeito à baixa ação erosiva das águas sobre rochas muito antigas. Esta característica se

torna evidente à medida em que as margens denotam poucas alterações provocadas pela

erosão das correntes. De acordo com Sioli (1985), por exemplo, o rio Negro ao entrar

nos tenros sedimentos da Formação Solimões provoca erosão lateral por solapamento,

deixando essas margens com formas de falésias, muito semelhante ao trabalho realizado

pelo rio Solimões na margem direita, logo a jusante de Coari.

No que concerne aos rios de águas claras como Xingu, Tapajós e Araguaia

Carvalho (2006) menciona que apresentam as nascentes em sedimentos cretáceos dos

Escudos Guianense e Brasileiro. Assim como os rios de águas pretas podem ser muito

pobres em sedimentos, mas em outras áreas podem ser ricos em matéria dissolvida. De

acordo com Ayres (1995) os rios de água clara têm maior variação na quantidade de

sedimentos do que os rios de água preta.

Já referente aos rios de água branca que nascem na Cordilheira Andina e pré-

andina Carvalho (op cit) complementa que transportam grande quantidade de sedimentos

daquela região montanhosa, depositando parte desse material nos cursos médios e inferior

dos rios, nas áreas de transbordamento dos mesmos, formando a atual planície de

inundação. Dessa forma, a turbidez aumenta a partir da intensidade da carga de

sedimentos em suspensão, provocando a cor branca das águas.

Esses sedimentos são depositados nas terras baixas, criando extensas

planícies inundáveis, formando um complexo ecossistema de lagos, lagoas, ilhas,

restingas, chavascais, paranás e muitas outras formações (FURCH, 1984). De acordo

com Klammer (1984) as planícies inundáveis de águas brancas ou várzea passam por

modificações de longo ou de curto período, como resultado da sedimentação e da

erosão.

Embora os rios de águas brancas sejam classificados com essa cor,

apresentam águas com tonalidade amareladas, barrentas, turvas devido à grande

quantidade de material transportado em suspensão, tanto detrítico como dissolvido,

como é o caso dos rios Amazonas, Purus, Juruá e rio Madeira, entre outros, cujas

profundidades limites de visibilidade variam de menos de 10 cm a 50 cm (SIOLI,

1985). Tricart (1977) menciona que os rios que nascem na região Andina e pré-Andina,

ao passarem de forma abrupta pela depressão, diminuem a declividade

consideravelmente, contribuindo para que seja depositado dentro do canal e na área de

transbordamento um grande volume de material detrítico transportado pelos Andes.

A Tabela 1 permite observar as variações dos principais parâmetros

medidos, no que concerne principalmente ao rio Solimões (na estação Itapéua

comunidade a jusante da cidade de Coari) e outros importantes rios dessa grandiosa

região mostrando a flutuações de energia dentro do canal.

Rio

Estação

Data

Vazão

(m3/s)

Temp.

( C )

Condutividade

Turbidez

(NTU)

Material

suspensão

(mg/l)

Alcalinidade

HCO₃ (mg/l)

Madeira

Foz

2/7/1995

18.990

28.2

6.9

18.60

36.0

Madeira

Foz

11/10/1996

7.430

30.2

7.3

47.9

Madeira

Foz

15/11/1995

5.132

29.6

103

7.3

21.3

27.5

Negro

Manaus

10/10/1996

33.030

29.6

5.0

17.1

Negro

Manaus

13/11/1995

12.311

29.3

6.7

8.9

1.3

Solimões

Itapéua

8/5/1997

96.790

27.7

6.5

51.2

Solimões

Itapéua

7/11/1995

46.847

30.2

124

7.6

105

63.7

16.3

Solimões

Itapéua

85.055

29.5

6.48

87.43

33.08

Tapajós

Alter do

chão

6/7/1995

8.670

29.3

7.1

5.3

15.6

Tapajós

Alter do

chão

15/10/1996

6.560

31.3

7.5

7.2

Na Tabela 1 - Dados de medições físico-químicas e de material em suspensão.

Fonte: HiBAm - Hidrologia da Bacia Amazônica adaptado de Carvalho 2006. Organizado por Freitas

2009.

De acordo com Carvalho (2006) os cursos dos rios de água branca na

Amazônia são muito instáveis, pois estão constantemente divagando em seus

sedimentos e remodelando seus leitos, sobretudo na zona de transferência e de

deposição, influenciando, sobremaneira, no modo de vida das populações que habitam

suas margens. As flutuações de energia dentro do canal se refletem na dinâmica fluvial

e nos demais parâmetros físicos como na quantidade de material em suspensão. Nos

dados da tabela acima se percebe, que mesmo em ciclo hidrológico diferente o

Solimões/Amazonas mantém seu diferencial e isso se deve principalmente a sua gênese.

A capacidade de transporte e altos índices de vazão, características que o diferem de

forma ímpar. Quando comparado com outros rios, estes aspectos estão associados aos

processos de morfogênese desse canal hidrográfico.

Os cursos dos rios de água branca na Amazônia são muito instáveis,

constantemente divagam nos sedimentos ou nos canais influenciando em seus leitos,

sobretudo na zona de transferência e de deposição.

1.2. Erosão Fluvial

De acordo com Suguio & Bigarella (1990) e Chistofoletti (1981) o trabalho

total de um rio é medido pela quantidade de material que o mesmo é capaz de erodir,

transportar e depositar. E engloba os processos de retirada de detritos do fundo do leito

e das margens, através dos processos de corrosão, abrasão e cavitação fazendo com que

possam se integrar à carga sedimentar.

Segundo os autores a corrosão compreende todo e qualquer processo de

reação química que se verifica entre a água e as rochas que estão em contato, ou seja,

resulta da dissolução de material solúvel durante a percolação da água no solo e da reação

que se realiza entre a água corrente e o material que se encontra nas margens do canal. Na

Figura 2 observa-se uma ilustração dessa ação em contato com o pacote sedimentar.

Suguio & Bigarella (1990) são enfáticos em afirmar que ―A capacidade de erosão de um

rio depende, principalmente, das partículas por ele transportadas, do que do volume de

água‖. A ênfase é dada à ação abrasiva do material transportado, sendo o principal fator

causador da erosão fluvial. Por esse entendimento, a força hidráulica desenvolvida pela

velocidade e volume é fator secundário.

Carvalho (2006) comentando Christofoletti (1981) considera que a corrosão está

relacionada diretamente com a carga do leito do rio, pois a carga em suspensão, geralmente

formada por pequenas partículas tem pouco poder abrasivo, agindo mais como polimento

do que como agente ativo na erosão lateral.

Figura 2: Manifestação corrosiva da água no pacote sedimentar margem direita do rio

Solimões/Amazonas na Costa da Santa Rosa, durante o período da cheia.

Fonte: Freitas, 2009

A abrasão é o desgaste pelo atrito mecânico, geralmente através do impacto

das partículas carregadas pela água. É conceituada como sendo o desgaste provocado

pelo atrito mecânico das partículas entre si e com o material das margens, que ao se

chocarem provocam fragmentação das rochas.

A cavitação ocorre somente sob condições de velocidades elevadas da água,

quando as variações de pressão sobre as paredes do canal fluvial facilitam a

fragmentação das rochas. Também resulta do impacto hidráulico. Christofoletti (1981)

explica que a velocidade mínima da correnteza necessária para que haja cavitação é de

aproximadamente 12 m/s, o equivalente a 43,2 km/h, velocidade essa muito superior a do

rio Amazonas e de seus afluentes, no seu curso médio e inferior.

1.3. Transporte

Suguio & Bigarella (1990) mencionam que ―as correntes fluviais carregam a

carga sedimentar de diferentes maneiras, conforme a granulação das partículas e as

características inerentes às próprias correntes‖. Dessa forma, podem ser agrupadas em

três categorias: o transporte por tração, o transporte por saltação e o transporte em

suspensão.

a) Transporte por tração: este tipo de transporte relaciona-se com as tensões,

tangenciais ao longo do fundo da corrente provocadas pela água em movimento.

b) Transporte por saltação: é uma forma de transporte onde as partículas

avançam ao longo do leito fluvial, através de uma série de saltos curtos; basicamente

esse movimento pode ser considerado como fase intermediária entre o transporte por

tração e por suspensão.

c) Transporte por suspensão: Neste caso as partículas são carregadas de

forma quase independente do leito fluvial, pois é propiciado quando a intensidade de

turbulência for maior do que a velocidade de deposição das partículas movimentadas

pelas tensões tangenciais e pelas forças de ascensão.

1.4. Deposição

A deposição fluvial ocorre na medida em que o agente transportador, o rio,

não tem mais energia para transportar esses sedimentos, ou seja, quando a velocidade do

fluxo diminui a tal ponto que não consegue mais transportar os sedimentos que

carregava. Essa deposição, quanto ao modo de formação e natureza dos sedimentos

ocorrem por dois tipos fundamentais, por acreção ―lateral‖ e ―vertical‖ (SUGUIO &

BIGARELLA, 1990, CHRISTOFOLETTI, 1981 e CUNHA, 1995). Com a deposição

fluvial tem-se a formação das unidades deposicionais, que vão se originando ao longo

do perfil longitudinal dos canais fluviais à medida que os sedimentos vão sendo

depositados.

Existe na literatura vasta classificação para essas formas topográficas

decorrentes da deposição fluvial. Christofoletti (1981) utiliza um critério relativamente

prático para classificar os três principais tipos de depósitos, são eles: depósitos dentro

dos canais fluviais, depósitos nas margens dos canais fluviais e os depósitos de

decantação. Na região Amazônica, esses processos atuam com grande intensidade,

fazendo-se necessário a compreensão dos mesmos inseridos na dinâmica da bacia.

1.5. Movimento de Massa

Todo o movimento de materiais, incluindo os solos, requer a aplicação de

uma força. A força é uma ação que tende modificar o movimento de um corpo. Se uma

força for aplicada a um corpo ou objeto, a tendência deste é movimentar-se na direção

em que a força foi aplicada, se já estiver em movimento, mudará a velocidade e

possivelmente a direção.

A principal força que atua nas encostas é a gravidade, que é a atração mútua

entre dois corpos. Na Terra, os corpos tendem a ser atraídos verticalmente ao centro. A

força exercida sobre um objeto em repouso na superfície terrestre é mais ou menos igual

ao seu peso. A gravidade atua diretamente no movimento de algumas partículas

sedimentares, como um pedaço de rocha que se desprenda de um bloco. Mas a maioria

das vezes a gravidade atua em conjunto com outros agentes, principalmente as águas

correntes.

A gravidade causa o movimento da água pelas encostas, e por sua vez, esta

exerce forças nas partículas sedimentares, tendendo a transportá-las. A água exerce

forças sobre o solo e dentro do solo, importantes nos processos de transporte. Um solo

pode estar saturado ou insaturado pela água. Num solo saturado, onde os poros ou

interstícios estão completamente preenchidos pela água, sofre pressão tendendo a

afastar uns dos outros, os grãos dos sedimentos, resultando na perda completa da coesão

do solo, provocando seu movimento. Num solo insaturado, onde seus poros não são

completamente preenchidos pela água a força de sucção (tensão capilar) exercida tende

a unir mais os grãos do solo, como se observa, por exemplo, nas areias da praia que só

podem ser moldadas úmidas.

Outro conjunto de forças que atua nas encostas é devido à contração e

expansão dos grãos do solo ou dos minerais das rochas. Podemos classificá-las de

forças climáticas, a amplitude térmica diária (diferença de temperatura entre noite e

dia). Essa expansão e contração faz com que os fragmentos de rochas e partículas do

solo fluam pelas vertentes.

O movimento de massa pode ser definido basicamente como movimentos de

rochas ou partículas do solo pelas encostas, sob a influência da gravidade e sem a

interferência da água corrente, vento ou gelo (Selby, 1990). Internamente estão ligados

à alteração do equilíbrio entre as tensões no interior da massa (Cruz, 1974). Esse

equilíbrio é controlado, principalmente, pelo teor de água e pelo teor de argilas e silte. O

plano de ruptura dos movimentos geralmente está relacionado a descontinuidades

mecânicas e/ou hidráulicas, localizando-se, preferencialmente, nos contatos entre o solo,

o saprolito e a rocha sã.

Dias & Herrmann (2002) observaram que a deflagração pode ocorrer diante

de eventos chuvosos extremos. Há maior probabilidade de ocorrência de movimentos

quando um forte aguaceiro é precedido por dias consecutivos de chuva, que aumentam o

grau de saturação do solo. Uma chuva intensa precedida por dias secos também pode

provocar movimentos, mas a probabilidade de ocorrência diminui quando comparada à

situação anterior.

Os movimentos de massa também estão associados a fatores como estrutura

geológica, características dos materiais envolvidos, morfologia do terreno (declividade,

tipo de modelado e forma das encostas) e formas de uso da terra. A estrutura geológica

diz respeito, principalmente, as falhas, fraturas, bandamentos e foliações. A existência

destas estruturas associadas às suas características (direção e mergulho), condicionam o

surgimento de descontinuidades mecânicas e hidráulicas, as quais contribuem

decisivamente na deflagração de movimentos.

De acordo com os autores as características dos materiais estão relacionadas

à granulométrica, porosidade, permeabilidade, resistência ao cisalhamento, entre outros.

Estas características determinam a estabilidade natural dos materiais e também são

responsáveis pelo surgimento das descontinuidades mencionadas.

1.5.1. Classificações dos movimentos de massa

Há várias formas de classificar os movimentos de massa, porém as duas mais

comuns são as que os classificam em rápidos e lentos ou os que envolvem rochas ou

material intemperizado (solo e regolito).

Os desmoronamentos ou desabamentos são movimentos repentinos de

rochas ou solos em geral provocados por erosão na base das encostas. Estes casos

ocorrem principalmente em falésias (litorais) e áreas de mineração. Há várias formas de

classificar os movimentos de massa, porém as duas mais comuns são aquelas que os

classificam em rápidos e lentos ou os que envolvem rochas ou material intemperizado

(solo e regolito). Os movimentos de massa rápidos são os desmoronamentos,

deslizamentos ou escorregamentos e avalanchas. Os movimentos de massa lentos são o

creep (rastejamento) e a solifluxão (DIAS & HERRMANN, 2002).

Os deslizamentos em pequena escala ocorrem, principalmente, na estação

chuvosa quando o solo fica encharcado pela água das chuvas, que percola até

determinada profundidade, encontrando um substrato impermeável que a impede de

continuar se infiltrando e faz com que a parte superior atinja o limite de fluidez e deslize

pela vertente. A principal causa dos deslizamentos deriva da gravidade, mas é também

conseqüência da infiltração da água que faz com que as forças que causam os

movimentos excedam as que tendem a resistir a eles.

Os Movimentos lentos, embora não chamem tanta atenção como os rápidos

movimentam o solo ou regolito poucos milímetros por ano, não causando desastres. São

importantes para o desenvolvimento da paisagem. O Creep ou rastejamento é um tipo

de movimento lento do solo superficial, geralmente imperceptível, exceto para

observações de longa duração. Lembrando que a água é um dos principais fatores para a

ocorrência de movimento de materiais.

A importância de se entender todo o processo de ocorrência de movimento

de massa a partir da relação que existe em regiões de falésias litorânea e nos perfis do

tipo falésia fluviais, muito comum em rios de águas brancas, regionalmente conhecido

como terras caídas.

1.6. As “Terras Caídas” – Processo de erosão fluvial na Amazônia

Terras caídas é uma terminologia regional amazônica aplicada a processos

de erosão fluvial lateral, que se destaca, principalmente, nos rios classificados como de

águas brancas da bacia Amazônica, em virtude do complexo e dinâmico sistema

existente.

1.7.1. Definições

O desenvolvimento morfodinâmico do atual sistema amazônico é

caracterizado por fatores físicos. Dessa maneira, na Amazônia existem diversos tipos de

fenômenos fluviais, em virtude, justamente, do dinamismo geomorfológico presente em

toda bacia. As ―Terras Caídas‖ constituem uma forma de nomenclatura comumente

usada nesta região para designar a erosão fluvial acelerada. Esta modalidade erosiva

envolve, segundo Carvalho (2006), desde os processos mais simples até os altamente

complexos, englobando indiferenciadamente classificações erosivas como:

escorregamento, deslizamento, desmoronamento e desabamento que acontecem, às

vezes em escala quase que imperceptível, pontual, recorrente e não raro, catastróficas,

atingindo em muitos casos distâncias quilométricas.

Escrevendo sobre este assunto Guerra (1993), define ―Terras caídas‖, como

sendo uma denominação da Região Amazônica atribuída ao escavamento produzido

pelas águas dos rios, fazendo com que os barrancos sejam solapados intensamente,

assumindo por vezes aspecto assustador. Para Sioli (1985), este fenômeno é resultado

da falta de estabilidade dos diques marginais dos rios de água branca, considerando que

essas margens não são estáveis, havendo trechos com imensa erosão marginal, que

podem assumir assim a forma das terríveis ―terras-caídas‖.

Tricart (1977), a partir de estudos sobre a gênese e os tipos de leitos fluviais

na Amazônia associou à erosão lateral acelerada às fortes amplitudes das oscilações de

descarga durante a subida das águas, que acabam favorecendo o solapamento. Carvalho

(2006) comentando o mesmo o autor, diz que durante a fase erosiva as árvores são

desenraizadas e tombadas no leito causando aumento de turbulência, que por sua vez

proporcionam a formação de nichos de turbilhonamento que muitas vezes podem dar a

ocorrência de aparecimento de chanfraduras

nas margens de acordo com o autor.

Tricart (1977) faz relevância referente à pressão hidrostática, pois segundo o mesmo,

desempenha um papel importante nesse fenômeno. Na Figura 3 é possível observar uma

rachadura próxima a margem, processo inicial para um futuro escorregamento.

Chanfraduras: recortes em ângulos

Figura 3: Observa-se uma rachadura próxima a margem, processo inicial para um futuro escorregamento

na Costa do Juçara Comunidade São Francisco margem esquerda do rio Solimões/Amazonas.

Fonte: Freitas, 2009.

Outros autores que como Igreja & Catique (1997) realizando trabalhos

referente à neotectônica na Amazônia, reforçam o entendimento de que a atual rede de

drenagem e a erosão lateral acelerada estão associadas ao controle geoestrutural e

tectônico. A partir de estudos sobre o megalineamento neotectônico Madre de Dios-

Itacoatiara, os autores consideram que a ―Bacia Hidrográfica Amazônica,

particularmente seus principais rios, delineia extensos elementos tectônicos, em cujas

planícies de inundação denotam-se aspectos morfoestruturais e sedimentares que

indicam a evolução quaternária do Sistema Neotectônico Amazônico.

Carvalho (2006) comenta Figueiredo (1945), naturalista que executando uma

excursão realizada no rio Solimões em 1940 observou o fenômeno à distância e a partir

daí publicou um dos primeiros artigos sobre a temática com o título ―Terras Caídas‖. C,

pela complexidade dos fatores que envolvem essa temática o autor somente fez um

registro histórico com uma breve descrição do fenômeno.

Autoras como Lima e Alencar (2001) estudando a várzea no Médio

Solimões, descrevem esse fenômeno como modificações geomorfológicas, que obrigam

em muitos casos famílias inteiras ao abandono do lugar onde moram, sendo

praticamente expulsos de seus assentamentos. Descrevem estes autores que ―junto com

as terras que caem durante as enchentes dos rios, as águas levam não somente árvores,

casas e roças, mas também o passado e o futuro de muitas famílias‖ (LIMA e

ALENCAR, 2001).

No mais, percebe-se que existe uma incipiência de informação na literatura

básica referente a esse tipo de modalidade erosiva. Embora já comentado anteriormente

que os processos de erosão fluvial não são exclusivamente do rio Amazonas, mas de

toda rede fluvial onde a mesma melhor se destaca em rios de águas brancas e no caso do

rio Amazonas é bastante intenso e complexo. Para Carvalho (op cit), o rio Amazonas e

seus afluentes de água branca, se caracterizam por possuírem uma intensa dinâmica

fluvial, sobretudo nos cursos médio e inferior, deslocando constantemente seu curso e

modelando uma variedade de formas topográficas tanto dentro como fora dos canais.

A intensidade e a magnitude desses processos têm causado diferentes

mudanças na paisagem como também diversos transtornos, no que concerne

principalmente aos moradores ribeirinhos que se localizam as margens dos rios. Embora

sabendo que uma das manifestações de destaque na bacia de drenagem do rio Amazonas

é a sua vasta planície de inundação e que é nessa unidade geomorfológica que a

dinâmica fluvial se manifesta com maior intensidade, quer seja pela erosão ou

deposição de sedimentos dentro do canal, como pelos efeitos dos transbordamentos

periódicos; é nessa mesma unidade que historicamente se encontra a maior densidade da

população ribeirinha.

Apesar dos transtornos e prejuízos causados pelos transbordamentos dos rios

e pelas terras caídas, é nessa unidade geomorfológica que segundo os acervos históricos

sempre se concentrou a maior densidade demográfica da região. De acordo com

AB’Saber (2003) a fertilidade das terras ribeirinhas: as planícies fluviais dos rios

brancos são tidas como mais férteis, e seus lagos mais piscosos, pois a matéria orgânica

depositada pela dinâmica dos rios sempre facilitou o plantio para a subsistência e

comercialização do caboclo amazônico.

A maior parte da rede hidrográfica da Amazônia brasileira é constituída por

rios de planície. A calha principal do Solimões–Amazonas encontra-se incluída nesta

classificação, tornando-o um rio favorável à navegação, caracterizado por declividade

suave e regular. O aspecto mais evidente da ação antrópica em trechos das margens do

rio Amazonas está relacionada com a navegação.

Carvalho (2006) comenta que a relação espaço/tempo no rio Amazonas

sofreu mudanças significativas a partir da década de 70, em função do modelo de

desenvolvimento da Zona Franca. No que concerne a região do Médio Solimões – Coari

vem passando nos últimos dez anos, por grandes transformações em virtude das

instalações da Petrobras naquele lugar, com a finalidade de escoar gás (GLP) e petróleo

para a refinaria em Manaus e, mais recentemente, a construção do gasoduto intensificou

o trafego fluvial naquela região.

Observa o autor, que o que dá origem as formas geológicas que vemos em

diversas paisagens são os processos erosivos, eles são naturais, pois envolvem vários

fatores dinâmicos como: hidrostáticos, litológicos, climáticos, neotectônicos e os

antropogênico. Este último fator, o antrópico, devido ao uso e manejo do espaço feito de

maneira inconsciente , tem acelerado essa dinâmica que embora em pequena escala tem-

se caracterizado como um fator de grande importância, considerando-se o fato de que

historicamente, sempre foi constante a apropriação e o uso desordenado do espaço, onde

se imprimiram marcas de processos erosivos, que se configuraram no cenário de novas

paisagens. Desmatamentos nas margens e embarcações que cada vez mais potentes,

provocam deslocamento de massa líquida formando banzeiros

cada vez maiores,

responsáveis pelo solapamento das margens.

Um importante estudo foi feito recentemente por Ritter et al (2002), que

estudando os processos geomorfológicos identificou erosão de margem ao longo do rio

Osage no Missouri Central, com plano lateral de espalhamento e deslizamento, no qual

chamou erosão de margens (bank erosion). O referido autor menciona diversos outros

estudiosos que designaram diferentemente este fenômeno como: Soloa caídos (soil fall)

Banzeiro é um tipo de marola proporcionada pelo vento e pela correnteza.

(BRUNSDEN E KESEL, 1973); terra caída (earth fall) (TWIDALE, 1964); bloco de

falha (slab failure) (HAGERTY, 1980) e deslizamento ou escorregamento raso (shallow

slip) (THORNE, 1982). No mais, o autor ressalta que normalmente, bloco de falha não

envolve tanto material de margem como outros movimentos de massa, mas o processo é

muito significativo, porque ele ocorre frequentemente. Ritter citando Thorne (1982)

ressalta ainda que em termos gerais a erosão das margens está relacionada a dois

grandes processos que ele designou como: Arraste fluvial e o enfraquecimento

(weaking) e mudança (weathering) dos materiais da margem que reforçam o potencial

de massa perdida (wasting).

a) Arraste fluvial promove a erosão de margem de duas formas: Primeiro os

sedimentos podem entrar diretamente na superfície da margem pelas forças geradas no

fluxo do rio, relacionada a uma característica da erosão fluvial a ―corrosão‖. E segundo

que a corrosão frequentemente produz uma saliência que se projeta sobre os sedimentos

coesos.

b) Enfraquecimento e mudança dos processos tendem a reduzir a resistência

dos materiais das margens e assim promovem a instabilidade e movimento de massa.

De acordo com o autor todo o processo de falha depende de algumas variáveis como a

geometria e estratigrafia da margem como as propriedades do material das margens.

Um ponto chave mencionado pelo autor é a condição de umidade deste solo,

onde além do ciclo hidrológico a questão do clima também tem um papel importante

nisso tudo. Destacando que a umidade do solo reduz-se a força dentro do banco e atua

na superfície da margem para afrouxar e desagregar partículas e seus agregados.

Por exemplo, onde se encontram margens saturadas, normalmente mal

drenadas, com sedimentos coesos e a pressão existente sobre o poro pode diminuir a

força no material existente naquele lugar. De acordo com o autor, normalmente se

observa isso em margens íngremes após um período grande de precipitação, ou no caso,

quando baixa o nível do rio que sobre essas condições a falha existente na margem

acarretaria no deslizamento rotacional da mesma. Na Figura 4 é possível observar uma

ilustração com a ocorrência de diferentes tipos de movimento de material ao longo dos

rios nos Estados Unidos.

Figura 4:Tipos de mecanismos de falha de barranco comumente observado ao longo de rios nos Estados

Unidos, com margens coesas.

Fonte: Ritter, 2002.

O autor comenta que a água infiltrada pode criar uma espécie de lubrificante

na superfície logo abaixo da unidade não coesiva, que serve como um plano deslizante.

Normalmente segundo o autor, isso ocorre durante o transbordamento da superfície,

onde a resistência ao cisalhamento sobre o plano de deslizamento é muito baixa, o

movimento pode ocorrer em uma superfície horizontal (Figura 5)

Figura 5: Erosão da margem ao longo do rio Osage no Missouri central com plano lateral de

espalhamento e deslizamento

Fonte: Ritter et al, 2002.

1.6.2. Mecanismos, Fatores e Causas

Carvalho (2006) analisando as ―Terras Caídas‖ e suas conseqüências sociais

na Costa do Miracauera – Paraná da Trindade (Itacoatiara/AM) apontou para o fato de

que as terras caídas no rio Amazonas são componentes de um processo muito mais

dinâmico e complexo do que aparece na literatura, resultado da ação conjugada de

vários fatores como: Pressão hidrodinamica e hidrostática, o tipo do material composto,

fatores climáticos e fatores antropogênicos.

O autor destaca como pressão hidrodinâmica a água canalizada que

ulsionada pela velocidade e por uma descomunal descarga fluvial, alimentado pelas

águas superficiais e subterrâneas. Complementando ainda que do total de água

precipitada numa bacia de drenagem, somente a água evapotranspirada não escoa pelo

rio principal da bacia.

A proporcionalidade das águas de escoamento superficial e subterrânea

depende dos fatores climáticos, tipos de solo, tipos de rocha, declividade da bacia e do

tipo de cobertura vegetal (CUNHA, 1995; SUGUIO & BIGARELLA, 1990;

CHRISTOFOLETTI, 1981). A água sendo o principal agente da dinâmica de um

sistema hidrográfico tem sua ação mecânica e também química. Dessa maneira, ao se

precipitar ou ao escoar dentro do canal, por exemplo, a água atua principalmente como

agente mecânico, assim como agente químico. No entanto, ao escoar superficialmente

ou quando percola no solo e subsolo, a água em contato com outros minerais atua

também como um agente químico, pois além da sua composição a mesma transporta

elementos dissolvidos que atuam como reagentes dentro do sistema.

A pressão hidrostática é exercida pelo peso e pela capacidade de

desagregação da água no pacote sedimentar causada pela ação conjugada da pressão

hidráulica do rio com a água retida pelo transbordamento, e pela ação da água

precipitada durante as pesadas chuvas. Na Figura 6 observa-se um exemplo do que

poderia ser o processo de ocorrência na área de estudo. Assim, quanto maior for o

volume de água no solo, maior é a pressão hidrostática e, conseqüentemente, maior é a

capacidade de provocar escorregamento e deslizamento. Como já foi comentado

anteriormente, Tricart (1977) afirma que a pressão hidrostática desempenha um papel

importante no processo erosivo, embora na literatura básica não tenha grande

significado. Sendo que isso se deve por se tratar de regiões onde a rede fluvial possui

alta declividade e pouca vazão. A importância dessa pressão nas margens do rio

Amazonas acontece devido a sua imensa área de transbordamento, cuja planície é

formada por uma complexa rede flúvio-lacustre com grande capacidade de retenção de

água na superfície e no seu interior.

Figura 6: Com as fortes chuvas precipitadas na calha do rio, a várzea volta a ficar saturada e pelo aumento

do volume de água infiltrada, há aumento do peso e da pressão hidrostática.

Fonte: Freitas, 2009

Tricart (1977) e Sternberg (1998) observam que nas margens do rio

Amazonas essa pressão é mais atuante na fase da vazante, causando erosão por

escorregamento. A composição do material que constitui as margens dos rios de água

branca é outro fator de extrema importância, que no caso da várzea é composto,

principalmente, por areia fina inconsolidada, silte e argila; a composição do material

que se encontra nas margens de um rio são elementos importantes no processo de

erosão, pois de certa forma, a competência do rio em retirar esse material depende muito

do tipo e do grau de coesão do material que constituem as mesmas. Como já foi

mencionado, a grande planície de inundação que margeia o rio Amazonas é composta

basicamente de sedimentos arenosos finos e pouco coesos do Holoceno, o que contribui

para o processo de erosão das margens. Na Figuras 7, 8 e 9 observa-se a ocorrência de

algumas classificações erosivas como desmoronamento, desabamento e deslizamento.

Figura 7: Desmoronamento do material da margem, provavelmente provocado por uma forte chuva,

ocorrência na margem esquerda do rio Solimões na Comunidade de São Francisco.

Fonte: Freitas, 2009.

Figura 8: Erosão do tipo desabamento na Costa da Santa Rosa margem direita do rio Solimões. É um

movimento rápido e mais contínuo que acontece abaixo do nível das raízes causado por solapamento no

nível da água e em profundidade, fazendo o material desabar pela ação da gravidade.

Fonte: Freitas, 2009.

Figura: 9: Processo de deslizamento do material na margem direita do Solimões/Amazonas, próximo a

Comunidade Esperança 2 normalmente isso se deve a saturação do pacote sedimente em conjunto com as

fortes chuvas.

Fonte: Freitas, 2009.

Os fatores estruturais e tectônicos também são um dos importantes fatores

que atuam como controladores do processo de deposição e erosão, tendo em vista a

atual rede de drenagem do rio Amazonas ser caracterizada em seu conjunto como uma

drenagem fortemente orientada pelos fatores estruturais e neotectônicos as anomalias de

drenagem, capturas fluviais, lineamentos, tipos e formas de lagos, irregularidades na

seqüência de sedimentos, entre outras anomalias que são atribuídos a fatores neotectônicos

são intensos.

Os fatores climáticos como os ventos, as temperaturas elevadas e chuvas

torrenciais são os principais fatores climáticos contribuidores como os ventos, as fortes

chuvas e as mudanças de temperatura são os que estão diretamente ligados a ocorrência

da erosão fluvial, principalmente da modalidade do tipo terra caída. Carvalho (2006)

mencionando Mousinho Méis (1968) observa que o vento desempenha um papel

importante no processo de terras caídas ao produzir banzeiros de altura e intensidade

elevadas, que solapando às margens provocam desmoronamento e desabamento dos

barrancos.

Os fatores antrópicos têm seu grau de contribuição no que concerne aos

desmatamentos das margens, nas construções de obras nas margens para o atracamento

de transporte fluviais e embarque/descargas de materiais e por meio de embarcações que

cada vez mais potentes provocam deslocamento de massa líquida formando banzeiros

cada vez maiores, aumentando a capacidade de solapamento das margens. A Figura 10

mostra um exemplo de ocorrência de solapamento provavelmente de originado do

trafego de embarcações em conjunto com ação corrosiva.

Figura 10: Cavidade Buraco na margem direita do rio Solimões/Amazonas a montante do escritório do

TA-Coari (20 metros), provocado pelo solapamento de banzeiro provocado por embarcações.

Fonte: Freitas, 2009.

Percebe-se que a terra caída no rio Amazonas é um fenômeno basicamente

natural; embora complexo antecede a presença do homem e ocorre em locais onde não

há moradores e nem embarcações perturbando as margens. No entanto, estamos

considerando a participação humana como um fator antropogênico no processo de terras

caídas pelo fato de que mais recentemente sua ação tem sido sentida como um agente

facilitador do processo.

Pelo exposto, fica claro que os fundamentos conceituais clássicos ainda não

explicam em sua totalidade o processo erosivo das terras caídas nas margens do rio

Amazonas; isso se deve pela forma conjugada como atuam nas margens do rio Solimões

contribuindo para a complexidade do fenômeno.

CAPÍTULO 2: DESCRIÇÃO DA ÁREA DE ESTUDO E

CARACTERÍSTICAS FÍSICA

2.1. Descrição da área de estudo

A área de estudos desta pesquisa compreende o trecho que vai da cidade de

Coari delimitado pelas seguintes coordenadas (4°5’2.382‖S e 63°8’35.50‖W), ao

Terminal Aquaviário (TA-Coari) daquela cidade (3°56’26.016‖S e 63°9’57.53‖W). Esta

área possui diferentes ambientes tendo como principal curso d’água o rio Solimões

(Figura 11). O município de Coari pertence à mesorregião do Centro Amazonense,

juntamente com cinco municípios denominados Anamã, Anori, Beruri, Caapiranga e

Codajás constituindo uma área territorial de 57.922 km². Pertence à SUB-BACIA 13 -

Área de drenagem do rio Amazonas, situada entre o lago Coari e a confluência do rio

Purus.

Figura 11: Localização da área de estudo no Médio Solimões Coari (AM), Imagem de satélite Landsat

TM5 bandas 3,4 e 5.

Fonte: INPE, 2008. Organizado por Freitas, 2009

O TA-Coari está situado à margem direita do rio Solimões, a 16 km em linha

reta à montante da cidade de Coari e tem a finalidade de realizar escoamento de petróleo

e GLP (Gás Liquefeito de Petróleo) da região produtora (Figura 12).

Figura 12: Localização da cidade de Coari e do Terminal Aquaviário de Coari. Base de dados CPRM

(2006).

Fonte: Elaborado por Freitas, 2009.

O Terminal está interligado ao Pólo Arara na região produtora de Urucu por um

oleoduto de 14‖ de diâmetro nominal e 281 km de extensão, que transporta petróleo e

C5+, e um gasoduto de 18‖ de diâmetro nominal e 281 km de extensão, que transporta

GLP.

A cidade situa-se à margem sul do Rio Solimões, na foz do rio de Coari. O

primeiro núcleo de povoamento do atual município foi uma aldeia de índios fundada no

início do séc.XVIII, pelo jesuíta Alemão Samuel Fritz, com a denominação de Coari,

por ficar à margem do lago desse nome. Coari, segundo dados históricos vem das

palavras indígenas "Coaya Cory" ou "Huary-yu", que significam, respectivamente, "rio

do ouro" e "rio dos deuses". A denominação dada ao rio que banha o município

estendeu-se ao lago, em cuja margem foi estabelecida a sede municipal, e,

posteriormente, o município. Habitavam primitivamente a região os índios Catauixis,

Irijus, Jumas, Jurimauas e outros.

Em 1759, a aldeia de Coari foi elevada a lugar recebendo o nome de Alvelos,

cujo nome é de origem portuguesa. A sede da freguesia foi transferida em virtude da Lei

n° 37 de 30 de setembro de 1854, para uma região situada próximo à foz do lago de

Coari. Da mesma forma que ocorre com o rio Tefé, o rio Coari também termina em um

lago. Neste caso, em lago de nomenclatura homônima, ou seja, Lago Coari. Este lago

por sua vez, deságua no rio Urucu, configurando do ponto de vista geomorfológico,

uma ria fluvial. O conjunto lacustre é composto por pequenos canais formados por

tributários do rio Solimões, com talvegues inferiores a 4,0 m. Durante o período crítico

de estiagem, não ultrapassa 3,0 m de profundidade. De Coari a Porto Urucu a distância é

de 470 km. O acesso ao rio Urucu se faz pelo lago Coari, num percurso estimado em 70

km. No lago não há restrição à navegação. Todavia o trecho seguinte, de 26 km

constitui uma região um conjunto de formações abertas ou fechadas arbustivas e/ou

herbáceas, sem estratificação, onde a navegação é dificultada pela grande quantidade de

troncos submersos e vegetação aquática. No Rio Urucu, as profundidades não são

favoráveis à navegação durante o período de vazante. É o oposto do que ocorre no rio

Coari, onde atualmente fica o oleoduto da base petrolífera de Urucu e de onde o

petróleo e o GLP são embarcados em navios e balsas.

2.2. Caracterização da rede de drenagem

Conhecer a rede hidrográfica de um determinado lugar é de grande

importância para se poder entender a complexidade dos fatores que levaram aquele tipo

de imagem representativa. A drenagem de uma bacia depende de diversos fatores

(geológicos, tectônicos, litológicos, geomorfológicos). Observando-se o mapa da rede

de drenagem da região Amazônica, ou mesmo por meio de imagens de satélites é

possível observar anomalias de drenagem como as formas geométricas dos canais,

curvas anômalas, capturas de drenagem, as assimetrias dos rios e outros tipos de

comportamentos perceptíveis que dizem respeito a toda a malha hidrográfica do rio

Solimões/Amazonas.

França (2005) comentando Caputo (1984) e Potter (1978), diz que o padrão

da rede de drenagem da Bacia Amazônica foi influenciado por controles estruturais

desde a origem da bacia e que a unidade geológica mais jovem dessa região foi formada

no Quaternário. Outro fator importante diz respeito ao padrão de drenagem ou forma

geométrica, que compreende a forma como o rio está organizado dentro da rede

hidrográfica. Dessa forma, observando o rio Solimões/Amazonas percebe-se que o

mesmo tem demonstrado um forte caráter retilíneo e ao mesmo tempo anastomosado

pela quantidade de ilhas existentes. Todavia, a classificação de anastomosado apresenta

restrições. Latrubesse e Franzinelli (2002) afirmam que o rio Amazonas pode ser

considerado anastomosado, embora com poucas ilhas em sua área de abrangência.

Porém, outros autores questionam essa designação pelo tipo de material de formação

dessas ilhas, relacionados a depósitos leves (depósitos aluviais).

Na área de estudo o rio Solimões apresenta em seu percurso algumas ilhas

como, por exemplo: a ilha do Ariá, a ilha do Padre, do Surubim a montante e a da

jusante da sede municipal Coari, que fazem parte da fisiografia do lugar. O rio Solimões

de maneira geral mostra-se com diversas formas e anomalias de canal ao longo da sua

calha. Na área de estudo a montante da cidade se observa um estreitamento de 90° do

canal e que segue por alguns quilômetros a direção N-S. Nessa parte da região o vale se

estreita consideravelmente, embora a rocha in situ seja o Neogeno, cujas fácies não

mudam (Tricat, 1977). O autor atribuiu a este lugar o nome de anomalias de dissecação,

o qual associa sua origem a tectônica, pois o rio o Solimões tem seu curso encaixado ao

rio que fica adjacente à vertente reta que ele erode suas escarpas sedimentares. Na parte

do Solimões são observados diferentes Ambientes aquáticos e as formas diversificadas

dos padrões de drenagem.

Na Figura 13 está delimitada somente a área referente ao trecho da cidade de

Coari ao Terminal Aquaviário de Coari é possível verificar que a rede de drenagem que

compõe a margem direita é bastante ramificada podendo ser designada de acordo com

Suguiu & Bigarella (1990) como padrão de drenagem dendrítica, pois apresenta

desenvolvimento semelhante à configuração de ramo de arvore. Os rios são insequentes,

aparentemente não controlados por fatores de ordem topográfica ou estrutural.

Comparando com a drenagem da margem esquerda observa-se que existe uma

diferenciação apresentando forma lacustre diversificada. Isso se deve pela forte pressão

que essa parte da região sofreu por fatores estruturais ocasionando o desenvolvimento

diferenciado de ambientes aquáticos.

Dentre os diferentes ambientes aquáticos é possível citar as formas

diversificadas dos lagos. Com referencia a este assunto Esteves (1988) informa que os

lagos não constituem elementos permanentes das paisagens da Terra, pois são

fenômenos de curta durabilidade na escala geológica, que surgem e desaparecem no

decorrer do tempo. França (2005 mencionando Lehner e Döll, 2004) diz que a

capacidade de manter, armazenar e eventualmente fornecer água e a natureza lêntica

desses sistemas (água parada ou com pequeno fluxo longitudinal) transforma os lagos

em reservatórios e áreas alagadas, componentes essenciais dos ciclos hidrológicos e

biogeoquímicos, com grande influência em muitos aspectos da ecologia, economia e

bem estar humano.

Os sistemas lacustres amazônico são morfologicamente dependentes dos

pulsos de inundação. Esta característica morfológica exerce importante influência nos

parâmetros físicos, químicos e biológicos dos lagos, assim como nos eventos de

movimento de água em seu interior, e no grau de carga sedimentar da bacia de

drenagem (Wetzel, 1976). É possível de caracterizar neste ambiente amazônico, no qual

Sperling (1999) destaca que o regime hidrológico destes lagos depende

fundamentalmente das condições climáticas locais, principalmente da relação entre

precipitação e evaporação e, freqüência de cheias dos rios adjacentes dando origem a

várzea.

Figura 13: Drenagem da área de estudo e seus diferentes ambientes aquático. Fonte: Base de dados

IBGE/CENSIPAM, 2005. Elaborado por Freitas, 2009.

É importante destacar o fato de o sistema da várzea ser complexo e ao

mesmo tempo frágil. Controlada pelo rio Amazonas, esse sistema sofre, anualmente,

transbordamento parcial ou total durante o período de cheia, pois o rio principal

deposita grande volume de sedimentos sobre as áreas deprimidas da planície

propiciando os lagos, lagoas e canais se tornem muito rasos ou até mesmo desapareçam

completamente. Esse fato é relevante. Quando acontecem as grandes vazantes muitos

lagos e lagoas secam completamente provocando sérios problemas sociais e ambientais

que chegam a comprometer as condições de deslocamentos das populações ribeirinhas.

Considerando a variedade na morfogênese desses lagos, autores como Nascimento et al

(1976), a partir da Folha – SA – 21 do Projeto RADAMBRASIL, identificaram

diferentes tipologias de lagos na planície amazônica apresentadas a seguir.

1 – Lago de várzea: Ocorre na planície fluvial e sua gênese está associada ao

transbordamento do rio principal que promove a decantação dos sedimentos. No

período de vazante e sem o material transportado devolve, através de furos por águas ao

rio principal.

2 – Lagos de contato litológico: Ocorrem em áreas de contato entre os

depósitos quaternários (várzea) e os sedimentos da Formação Alter do Chão (terra

firme). São áreas alimentadas por afluentes e/ou pela chuva onde ocorre contato de

litológico diverso.

3 – Lago de meandro: Ocorre em planície fluvial e sua gênese está associada

a áreas de recuperação fluvial, isoladas do rio principal por colmatagem.

4 – Lago de dique: Ocorre entre diques aluviais e apresentam forma

alongada.

5 – Lago de restinga: Ocorre isolado do rio principal por processo de

colmatagem. Sua gênese está associada a antigas ―baias‖ fluviais isoladas do rio

principal.

6 – Lago adaptado a tectônica: Ocorre em áreas de subsistência localizada,

controladas por alinhamentos estruturais. São alimentados por afluentes e ou pelas

águas da chuva.

7 – Lago de barragem: Ocorre à jusante dos rios que apresentam foz afogada

ou barrada. Muito desses rios, por apresentam largura desproporcional no seu curso

inferior, são chamados de lagos de foz afogada ou Ria fluvial.

Outros autores também contribuíram para classificar outras formas de lagos.

Na Figura 14 é possível observa a imagens de radar e satélite algumas ilustrações do

que pode se denominar os ―lagos de águas de inundação‖baseando-se na classificação

de Drago (1976) comentado por França (2005). Parte da água de inundação, que pode

ficar retida nas zonas baixas limitadas por sedimentos de diferenciação granulométrica

originam este tipo de lago. No período de cheia a inundação é responsável pela

formação de pequeno lagos.

Figura 14: Pequeno lagos de planície de inundação imagem modelo SRTM e imagem de satélite Landsat

adquirida do Google Eath 2009. Organizado por Freitas, 2009.

Outra característica importante e interessante são os lagos de confluência,

denominado na Amazônia de “ria”, caracterizados por apresentarem rios com a foz

totalmente afogada, associados principalmente a fatores neotectônicos. A Figura 15

mostra alguns lagos de confluência ou rias encontrados na região que faz parte da área

de estudo, desatacados no sentido NW lago Piorini, e N-S o lago Badajós, o lago Mamiá

e a Foz do Rio Coari que pela sua forma recebe a designação de lago Coari pela

população local e também nos registros de cartas topográficas do projeto RADAM, que

no mais, tem sua foz afogada pelo rio Solimões/Amazonas.

Figura 15: Lagos de confluência – RIA (lagos Badajós, Piorini, Coari e Mamiá e a Foz afogada do rio

Coari). Imagem do modelo SRTM. Organizado por Freitas, 2009

A Ria fluvial é muito comum quando ocorre o abandono de um seguimento

do canal através da captura por outro canal normalmente por avulsão. Geralmente estão

relacionados à atividade tectônica. Muitos dos rios na Amazônia têm seus canais

ocupados por diques marginais e formas de acumulação, cuja localização é influenciada

pela tectônica de blocos quaternários. Observa Tricart (1977) que ―a sedimentação

durante a transgressão flandriana foi suficientemente alimentada para colmatar o

entalhamento anterior e construir, no seu lugar, uma planície aluvial com grandes

sistemas de diques marginais e depressões de pequenas dimensões‖. A diminuição

repentina do afluxo de sedimentos e carga de fundo propicia vagarosamente, o

preenchimento da planície de inundação por material suspenso formando corpos de

argilas restritos e alongados sobre depósitos conglomerados e arenosos típicos de canal.

A característica mais importante dessas anomalias na Amazônia, de acordo

com França (2005) é apresentar rios com a foz totalmente afogada. O mesmo autor

comentando Drago (1976) diz que esse processo ocorre da seguinte forma:

1 - O rio tributário deposita sua carga em forma de bancos e barras de canal,

que são remodeladas pelo mesmo e pelas águas do canal principal;

2 - Estes depósitos sedimentares provocam uma diminuição da velocidade

da corrente;

3 - se este processo continua, o vale é totalmente bloqueado, deixando um

espelho d´água, que posteriormente se transformará em um ambiente

lacustre.

França (2005) mencionando Melack (1984) a partir de análises identificou

outras formas de lagos na região amazônica caracterizadas como os: lago de forma

redonda/oval, lago de formas alongadas, e lagos de forma dendrítica. Nas Figuras 16 e

17 do modelo SRTM é possível fazer algumas caracterizações dentro da área de estudo

de algumas dessas formas.

Figura 16: Imagem de modelo SRTM, as setas mostram os diferentes lagos de formas oval/ou redonda na

região do Médio Solimões Coari. Elaborado por Freitas, 2009.

Figura 17: Imagem do modelo SRTM, as setas mostram os diferentes lagos de formas dentríticos.

Elaborado por Freitas, 2009.

A Tabela 2 e o Quadro 1 apresentam duas tabelas adaptadas de França

(2005) mencionando Melack (1984) para classes morfológicas lacustres e de Sippel et

al. (1992) para a identificação das classes morfogenéticas lacustres.

Tabela 2: Caracterização da morfologia lacustre.

Fonte: França (2005)

Quadro 1: Caracterização d a morfogênese lacustre.

Fonte: França (2005)

Outros ambientes caracterizam essa complexa e densa rede de drenagem. De

acordo com Nascimento et al (1976) e Andrade (1956), o reconhecimento e o estudo

dos tipos de canais fluviais na Amazônia brasileira permitiram a distinção entre os

regionalmente denominados paranás, igarapés e furos.

Os paranás correspondem a todo canal de drenagem que liga um rio a ele

mesmo em áreas de planícies aluvial ou, pelo menos, com uma margem ligada à

planície aluvial.

Furo corresponde a todo canal de drenagem que liga um rio a outro, um rio a

um lago ou um rio a ele mesmo. Ao estudar a geomorfologia da Folha de Santarém,

Nascimento et al (1976) reformularam as definições e propuseram uma classificação

para variados tipos de furos. Os autores referidos distinguiram os seguintes tipos de

furos:

a) Furo em captura – furo escoando água de rios capturados, funcionando como

foz para um ou mais rios que deixam de escolar diretamente par o rio principal.

b) Furo em colmatagem – furo interrompido. Funciona na época de cheia como

condutor das águas do rio principal para lagos que se apresentam em

colmatagem.

c) Furo em vale morto – furo que ocorre em vale fluvial abandonado por

ocorrência de captura.

d) Furo em contato litológico – funciona em áreas de contato litológico,

geralmente e aluviões quaternários com sedimentos da Formação Alter do Chão;

e) Furo adaptado a tectônica – ocorrem adaptados a lineamentos estruturais, ligando

rios e/ ou lagos.

f) Furo ligando a lagos – ocorre geralmente no interior da planície aluvial.

Percebe-se que esta região no Médio Solimões possui uma complexa rede de

padrão de drenagem. Apresentando algumas formas meândricas e canais diferenciados

uns mais largos e outros mais estreitos em decorrência de falhas e lineamentos

neotectonico.

2.3. Climatologia

Fisch et al. (1998) afirmam que o clima atual da região Amazônica é uma

combinação de vários fatores, sendo o mais importante a disponibilidade de energia

solar, através do balanço de energia. Salati & Marques (1984) mencionam que a

Amazônia, situada na região entre 5 N e 10 S recebe no topo da atmosfera um valor

máximo de 36,7 MJ.m-2.dia-1 em Dezembro/Janeiro e um valor mínimo de 30,7 MJ.m-

2.dia-1 em Junho/Julho. Conforme Horel et al. (1989) estes valores são reduzidos pela

transmissão atmosférica, mas são em média, da ordem de 15 MJ.m-2.dia-1. Medidas

realizadas na Amazônia Central (Manaus-AM) indicam que os valores totais de

radiação que chegam à superfície ocorrem nos meses de Setembro/Outubro, e os

menores valores nos meses de Dezembro à Fevereiro. Esta distribuição é controlada

pela nebulosidade advinda da migração SE/NW da convecção amazônica.

Fisch (op. cit.) ressaltam que a precipitação nesta região chega a valores

médios de aproximadamente 2.300 mm ano-¹, embora tenham regiões (na fronteira entre

Brasil e Colômbia e Venezuela) em que o índice total de precipitação chega a 3.500

mm. Nestas regiões não existe período seco, onde os valores de precipitação se elevam

próximo à Cordilheira dos Andes, em virtude da ascensão orográfica da umidade

transportada pelos ventos alísios de leste da Zona de Convergência Intertropical (ZCIT).

Por meio do balanço de vapor d'água em toda a região Amazônica, Salati et

al (1979) concluíram que a precipitação na região é uma composição da quantidade de

água evaporada localmente (evapotranspiração), adicionada pela água advinda do

Oceano Atlântico.

Carvalho (2006 comentando Junk (1983) ressalta que, a distribuição anual

das precipitações amazônicas não é homogênea, é diferente por toda a área da bacia.

Uma das características mais importantes para essa diferença é a defasagem de 6 meses

entre o máximo das precipitações das estações no Hemisfério Norte, em que o período

mais chuvoso se situa entre junho e julho, e no Hemisfério Sul, onde os períodos de

máxima precipitação ocorrem entre os meses de fevereiro e março, conforme indicada

na Figura 18.

Figura 18: Distribuição das chuvas na bacia Amazônica.

Fonte: Salati (1983)

A precipitação confirma o fato de ser um parâmetro mais variável em toda

Amazônia, em qualquer escala. Na cidade de Coari a temperatura média anual não

chega a 28,20 C°, nos meses com menor total de chuva (julho e agosto), significando a

maior amplitude térmica já esperada para esse período. Com referência a umidade do ar,

a variação em Coari em média é de 76% em julho, a 87% em março tem seu referencial

de influência térmica tanto no período de estiagem como no período chuvoso.

Como a chuva é um dos fatores controladores da erosão, transporte e

deposição e importante elemento do ciclo hidrológico. Para expressar a importância de

seu papel, o Gráfico 1 apresenta dados para duas séries de chuvas: uma considerada

normal provisória (1991-2000) e outra com mais da metade da normal. Segundo a

OMM (Organização Meteorológica Mundial) a normal climatológica é um período em

média de 30 anos. Para estações meteorológicas específicas poderá apresentar

problemas por diversos fatores (dados faltantes, erros de localização da estação e

carência de recursos humanos). Assim, a OMM determinou o uso da Normal

Climatológica Provisória (KRUSCHE et al, 2001), pois apresenta dados num intervalo

de 10 anos sucessivos.

Desta forma, o Gráfico 1, apresenta o período das médias entre 1991 a 2007

e a linha representa a normal provisória de (1991-2000), esta mostra os meses de janeiro

Normal Climatológica Provisória (1991-2000) X Médias de Chuva Mensal (1991-2007)

100

150

200

250

300

350

400

JAN FEV MAR ABR MAI JUN JUL AGO SET OUT NOV DEZ

Precipitação (mm)

Médias de chuva mensal (1991-2007) Normal Climatológica Provisória (1991-2000)

e fevereiro um pouco abaixo da normal, mas nos meses seguintes a série observada

apresenta normalidade com características especificas para a região, já que os meses

mais chuvosos são março e abril, com médias superiores a 324 mm e 275 mm

respectivamente. No Hemisfério Sul, o início do inverno ocorre no mês de junho, mas é

o período que menos chove na Amazônia, isso acontece porque no período da estiagem

essa região está sob o ramo descendente da célula de Hadley, ou seja, existe divergência

de umidade, não gerando nebulosidade, conseqüentemente chuvas esparsas, portanto, os

meses com pouca precipitação são julho (88 mm) e agosto (78 mm) Fisch et al. (1998).

O gráfico 1 mostra evidência de que esta região apresenta altíssimo grau de

precipitação. Portanto, é uma região que está sujeita ao intenso processo de lixiviação,

sendo a chuva um dos fatores contribuidores para essa erosão.

Gráfico 1: Comparação da Normal Climatológica Provisória (1991-2000) e médias de chuva mensal no

período de 1991 a 2007.

Fonte: Dados UNIMET, elaborado por Telma, 2008.

Os índices pluviométricos em Coari atingem a média 2.300 mm/ano, com

valores menores que podem variar até 1.798 mm. A precipitação elevada associa-se à

freqüência de cheias dos rios estabelecendo-se, assim, a interligação entre lagos e rios,

que compõe toda a região e sua complexa rede de drenagem.

2.4. Geomorfologia – Breve contextualização e caracterização

A Geomorfologia etimologicamente é compreendida como o estudo da terra.

Neste contexto, é uma ciência geológico-geográfica que tem como preocupação central

estudar "o relevo terrestre, sua estrutura, origem, história do seu desenvolvimento e

dinâmica atual", além de tentar compreendê-lo em diferentes escalas temporais e

espaciais, onde o objetivo é explicar as diferentes formas, buscando a

interdisciplinaridade com outras ciências como a Geologia, Biogeografia, a Pedologia e

Hidrologia surgindo como especializações dentro da Geomorfologia (CASTRO, et al.

2004)

A partir da década de 70 os estudos da Geomorfologia Fluvial foram

intensificados, dando ênfase aos processos e mecanismos observados no canal fluvial,

adquirindo-se, assim, visão mais ampla dos fenômenos fluviais ao envolver outras áreas

do conhecimento, como a Hidrologia, superficial e subterrânea, a Pedologia e a

Ecologia. (CUNHA, 1994).

Segundo Christofoletti (1980), a Geomorfologia Fluvial se interessa pelo

estudo dos processos e da formas relacionadas com o escoamento dos rios, que por sua

vez, constituem os agentes mais importantes no transporte dos materiais intemperizados

das áreas elevadas para as mais baixas e dos continentes para o mar. Numa bacia de

drenagem todos os acontecimentos que ocorrem refletem diretamente nos rios, em

virtude dos processos e mecanismo observados no canal fluvial.

No caso da Geomorfologia Fluvial acentua-se o estudo dos cursos d’água e o

das bacias hidrográficas. Christofoletti (1981) comenta que enquanto o primeiro se

detém nos processos fluviais e nas formas resultantes do escoamento das águas, o

segundo considera as principais características das bacias hidrográficas que

condicionam o regime hidrológico, como aspectos geológicos, formas de relevo e

processos geomorfológicos, características hidrológicas, biota e ocupação do solo.

Dentro deste contexto, a Geomorfologia Fluvial adquiriu uma visão mais

ampla, buscando assim envolver-se com outras áreas do conhecimento com a finalidade

de compreender as condições climáticas e os tipos de cobertura vegetal e a litológica,

que se caracterizam como fatores controladores da morfogênese nas vertentes, sendo

responsáveis ainda pelo tipo de carga detrítica que é fornecida aos rios. Dessa forma, os

diferentes estudos e aplicações de técnicas fornecem indicadores que viabilizam o

estudo ambiental por meio de medidas mitigadoras que permitem analisar a

variabilidade espacial e temporal das mudanças e os mecanismos dos processos de

mudança no sistema fluvial.

A atual planície de inundação conhecida regionalmente por vale amazônico,

forma extensas áreas baixas ao longo da calha do rio Solimões/Amazonas e dos

principais rios de águas branca, onde perfaz uma área estimada em 64.400 km, o

correspondente a 1,5% da Amazônia em território brasileiro (SOARES, p 102, 1989).

É uma unidade geomorfológica caracterizada por um complexo e dinâmico

sistema flúvio-lacustre, submetida diretamente ao controle do rio Amazonas,

principalmente em função do transbordamento parcial ou total que acontece anualmente

nos meses de junho e julho. Nessa unidade se encontra com freqüência tipologias como

paranás, furos com tipos e gênese diferentes, vales fluviais, diques aluviais (restingas),

lagos com forma e gênese diferentes etc.

De acordo com Sternberg (1950), Tricart (1977) e Iriondo (1982) a planície

de inundação é controlada por arcos estruturais e suas influências se manifestam na

largura, sinuosidade e declividade dos rios. Assim, sua largura e extensão em território

brasileiro são bastante assimétricas, variando de 5 a 100 km de largura.

Para Latrubesse & Francinelli (2002), as principais unidades de planície são

holocênicas e sujeitas à inundação. A paisagem é dominada por um complexo mosaico

de formas fluviais, incluindo canais jovens, bancos de areia ativos, ilhas, barragens,

canais principais, planícies, e cinturões abandonados. Ressaltam os autores que as

condições de drenagem impediram, a inundação total da planície, atingindo-a

parcialmente e, mesmo as partes afetadas pelas cheias receberam pouco ou nenhum

sedimento do canal principal. Porém, os sedimentos mais importantes contribuíram para

que os canais de planícies fluviais do rio Solimões gerassem deltas nos lagos de várzea.

A partir das cartas geológicas ao milionésimo do RADAMBRASIL que

cobre a calha do rio Solimões/Amazonas, verifica-se que a maior largura da várzea é

verificada no Solimões, no trecho à montante da confluência do mesmo com rios Japurá

e Juruá. Nesse trecho a várzea atinge largura de até 100 km, vindo a diminuir de largura

no sentido jusante, 50 km verificados em Tefé. No vale estreito de Coari a várzea

diminui a largura chegando a 10 km.

Na confluência com o Purus o leito maior do Solimões volta a aumentar

chegando a 80 km e alarga-se até Manacapuru. O trecho mais estreito da várzea

encontra-se entre Manacapuru e a confluência com o rio Negro onde volta a aumentar

chegando a 30 km na confluência com o rio Madeira e dentre outros trecho do seu

percurso.

No trecho entre Itacoatiara e Óbidos a largura da várzea do rio Amazonas é

mais regular, variando de 20 a 60 km. A partir de Óbidos, no sentido jusante, as

formações Paleozóicas e Cretácea/Terciário se aproximam muito do rio, diminuindo a

largura da planície de inundação. Essa planície volta a aumentar na sua foz,

principalmente ao redor da Ilha de Marajó sofrendo influencia do ciclo hidrológico.

O relevo da área de estudo está inserido na unidade geomorfológica

denominada Planície Amazônica. Como já foi mencionado, nessa planície diversos são

os sistemas dinâmicos existentes. Assim sendo, pela dimensão e complexidade da bacia

Amazônica é muito difícil reunir tudo que já foi feito ou o que se sabe sobre os recursos

hídricos na região. Nascimento et al (1976), que trabalharam a Folha SA-21 Santarém

do Radambrasil, utilizando critérios hidrológicos, dividiram a planície em duas

subunidades: Planície fluvial alagada (várzea baixa) e planície de inundação (várzea

alta), alagada apenas durante as grandes cheias ou nas excepcionais.

Com referência a essa unidade geomorfológica Iriondo (1982) realizando

estudos ao longo do Solimões/Amazonas identificou as seguintes subunidades:

depósitos de inundação e planícies de bancos e meandros atuais. Como depósito de

inundação considerou as áreas planas e homogêneas, formadas por acreção vertical que

ocorre durante as cheias, formando lagos de formas e tamanhos diversos. Os depósitos

de inundação estão fora do contato direto com o canal, formando áreas deprimidas

Latrubesse & Franzinelli (2002) reconhecendo a dinâmica desse sistema,

consideraram o cinturão fluvial do rio Amazonas como um complexo de unidades

sedimentares quaternárias de diferentes idades e formações. Relacionaram a posição

atual do canal, da morfologia e tamanho da planície aluvial com os lineamentos

neotectônicos, identificando na planície do rio Solimões três unidades com

características geomorfológicas e sedimentológicas distintas: a planície antiga, por onde

predominam barras de migração, a planície de inundação dominada por canais,

incluindo um cinturão aluvial abandonado.

De acordo com dados digitais de 1:250.000 da IBGE (2005) obteve-se um

mapa geomorfológico da região Médio Solimões no qual foram identificadas as

seguintes feições geomorfológicas: a) Terraço fluvial (Atf) - acumulação em terraços

fluvial. São acumulações de forma plana, apresentando rupturas de declive em relação

ao leito do rio e as várzeas recentes situadas em nível inferior, entalhada devido à

variação do nível de base. Ocorrem nos vales contendo aluviões finos a grossos

pleistocênicos e holocênicos; b) Planície e terraços fluvial (Aptf) - acumulação em

planícies e terraços fluviais, são áreas planas resultantes de diferentes acumulações

fluviais periódicas ou permanentemente inundadas, comportando meandros

abandonados e diques fluviais com diferentes orientações ligadas como sem ruptura de

declive; c) Pediplano retocado inundado (Pri); d) Homogênea convexa (Dc) –

dissecação homogênea convexa. Gera formas de relevo convexos esculpidos em

variadas litologias às vezes denotando controle estrutural, definidas por vales pouco

aprofundados vertentes de declividade suave, entalhadas por canais de primeira ordem;

e) Planície fluvial (Af) – Acumulação em planície fluvial. Áreas planas resultantes de

acumulação fluvial, sujeitas a inundações periódicas, incluindo as várzeas atuais

podendo conter lagos de meandros, furos e diques aluviais paralelos ao leito atual do

rio, ocorrem nos vales com preenchimento aluvial; f) Homogênea tabular (Dt) –

dissecação tabular que gera formas de relevo de topo tabulares, conformando feições de

rampas suavemente inclinadas e rampas esculpidas em cobertura sedimentares

inconsolidados, denotando eventual controle estrutural; Essas designações é possível

verificar na Figura 19.

Figura 19: Mapa da caracterização geomorfológica da área de estudo

Fonte: Base de dados do IBGE/CENSIPAM 2005, elaborado por Freitas, 2009.

Ribeiro (2009) considerando a dificuldade de entendimento sobre as

diferenciações de unidades em escala de 1:250.000, e a dificuldade de individualização

dos inúmeros depósitos, fez a separação de unidades na planície do rio Solimões,

classificando esses depósitos quaternário dentro da formação Içá (Qi) para essa parte da

região como: Deposito em planície de inundação antiga (Qpia), Planície fluvio-lacustre

antiga (Qfla), Depósito em terraço 3 (Qt3), Depósito em barras recentes (Qbr), Aluvião

(Qa) conforme indicada na Figura 21.

Dados do RADAM datam os primeiros trabalhos realizados na região

amazônica na década de 70. Costa et al (1976) estudando as unidades geomorfológicas

dessa região, classificou duas formas geomorfológicas: planície Amazônica e Planalto

Rebaixado da Amazônia (Ocidental). A primeira delas correspondendo aos depósitos

quaternários e a segunda

Tricart (1977) menciona que muitos dos rios na Amazônia têm seus canais

ocupados por diques marginais e formas de acumulação cuja localização é influenciada

pela tectônica de blocos plioquaternários. Para este autor, ―a sedimentação durante a

transgressão flandriana foi suficientemente alimentada para colmatar o entalhamento

anterior e construir, no seu lugar, uma planície aluvial com grandes sistemas de diques

marginais e depressões de pequenas dimensões‖. Sedimentos, que segundo o autor são

constituídos por conglomerados granulométricos (areia, silte e argila) do tipo aluviões

(antigas e recentes) que estão presentes em todos os rios da região, constituem a maior

expressão fisiográfica da bacia Amazônica, que é a planície de inundação do rio

Amazonas.

2.5. Geologia: Caracterização das unidades

De acordo com as informações do mapeamento geológico do Brasil,

produzido pela CPRM (Bizzi et al. 2001), os sedimentos distribuídos nas áreas mais

elevadas, que correspondem a região amazônica denominada de ―terra-firme‖,

correspondem aos depósitos da Formação Içá (MAIA et al., 1977) e os sedimentos

quaternários estão associados ao sistema da planície aluvial do rio Solimões. Na Figura

20 é possível observar a ilustração da disposição desses sedimentos de acordo com a

base de dados da CPRM (2006) na escala de 1:100.000 referente a área de estudo

incluindo os rios Badajós e Piorini, onde consistem de sedimentos arenosos e argilosos

depositados em um complexo sistema fluvial.

Figura 20: Mapa Geológico.

Fonte: Base de dados CPRM, 2006, elaborado por Freitas, 2009.

A formação Içá tem uma idade máxima de 1,75 Ma do Pleistoceno do

período Quaternário, consiste de biogênicos e sedimentos inconsolidados (alúvios,

areias, argilas, Linhito, turfa e cascalho). Os depósitos aluvionares são compostos por

sedimentos inconsolidados (areia, cascalho, argila e silte), formados no Holoceno

(CPRM, 2006). Embora informações contidas em mapas do RADAM (1974)

caracterizem toda essa área como Formação Solimões, esta pesquisa utilizará a

classificação da CPRM, que a consideram como Formação Içá, parte integrante da

Formação Solimões.

A Formação Içá foi designada formalmente por Maia et al (1977) para os

depósitos que ocorrem acima da Formação Solimões nas margens dos rios Iça e

Solimões. Esta unidade geológica acha-se distribuída ao longo de um cinturão alongado

no sentido N/NW-S/SE, onde perfaz cerca de 15% em área da sedimentação formada a

partir do Plioceno, sendo limitada a oeste pela Formação Solimões e a leste por

depósitos mais recentes.

A Formação Içá ocorre entre 100-140 m, em média, acima do nível do mar

atual, e apresenta morfologia em colinas muito suaves, com drenagem densa

desenvolvida em padrão dendrítico a sub-dendrítico, comumente em treliça, contendo

tributários numerosos, longos a curtos, bem definidos e arranjados de forma

relativamente fechada. Rossetti et al (2004), observa que a espessura dessa unidade é

em geral inferior a 25 m, na escala de afloramento é composta por depósitos fossilíferos,

branco-avermelhado claro a violáceos, representados por arenito, argilitos e

conglomerados e os arenitos são finos a grossos.

Internamente, a Formação Içá é incipiente a bem estratificada e, localmente,

maciça. As estratificações dos arenitos são do tipo cruzada. Estes depósitos acham-se

tipicamente organizados por intercalações de grão, compreendendo sedimentos arenosos

com sucessões, frações finas, siltosas e argilosas, contendo 3-4 m de espessura, e

limitados na base por superfícies bruscas cobertas por conglomerados formados por

seixos de quartzo e clastos de argilitos de até 10 cm de diâmetro (ROSSETTI et al,

2004). A Formação Iça ocorre diretamente sobre a Formação Solimões, com a qual

forma discordância erosiva, localmente salientada por horizontes de ferruginização. Esta

superfície de descontinuidade é extensiva por toda a área de ocorrência destas unidades.

O topo da Formação é também discordante, por outra superfície erosiva localmente

associada com horizonte com aparência mosqueada, denotando exposição a condições

intempéricas.

Devido à ausência de fósseis, a Formação Içá não pode ser datada.

Entretanto, seu posicionamento estratificado sobrejacente à Formação Solimões

depositada até o Neomiceno (MAIA et al 1977; LATRUBESSE et al 1994), e

subjacente a depósito datados do Neopleistoceno, permite estabelecer que sua

deposição ocorreu durante o Plio-Pleistoceno, muito embora existam algumas

discordâncias por parte de alguns autores, desconsiderando o termo dado a essa

formação, dizendo ser parte da Formação Solimões.

No que concerne aos depósitos quaternários, os mesmos estão associados ao

sistema da planície aluvial do rio Amazonas e seus afluentes consistem de sedimentos

arenosos de argilosos depositados em um complexo sistema e formas fluviais,

incluindo, diques marginais, depósitos de canais e de barras de meandros, barras ativas,

depósitos de planície de inundação, depósitos de rompimento de dique, terraços

aluviais, depósitos em meandros abandonados e lagos, conforme Nascimento et al

(1976), Iriondo (1982) e Latrubesse & Franzinelli (2002), dentre outros. Ao longo dos

principais rios da região desenvolvem-se sedimentos aluviais recentes compostos por

areias, siltes e argilas.

Na planície mais antiga ocorrem terraços compostos por silte-argila, onde

são encontradas as barras que indicam meandramento do rio Amazonas. A planície de

inundação barrada caracteriza-se por uma ampla área com lagos de formas variadas

inundada na época de cheia, onde predominam sedimentos lamosos cinza a cinza-

esverdeados, mosqueados (alaranjados ou amarelados), com feições de bioturbação e

resto de vegetais modernos, cuja origem deve ser por acreção vertical, mas com

contribuição de depósitos de rompimento de diques e sistema em deltas variados. As

idades desses depósitos variam entre 300 a 1.020 anos. Nas planícies de inundação

dominadas por canais, as principais feições são canais, barras arenosas ativas, diques,

planície predominando barras de migração, ilhas e sistema de canais abandonados,

constituídos basicamente por sedimentos arenosos e finos. Uma característica

morfológica interessante são os depósitos quartenário recentes dos rios com terminação

em delta, mencionados nos levantamentos geomorfológicos no Projeto RADAM

(COSTA et al 1976; NASCIMENTO et al 1976 e MAURO et al 1978), e as formas

complexas dos depósitos resultantes desta dinâmica fluvial.

Conforme mencionado anteriormente por Carvalho (2006), que a rede de

drenagem do rio Amazonas é caracterizada pelo padrão dendrítico. Essa tipologia de

drenagem é característica de zona de falha e fratura. A atual rede de drenagem deste rio

também é caracterizada em seu conjunto como sendo uma drenagem fortemente

orientada pelos fatores estruturais e neotectônicos, que no tocante deram origem as

―anomalias de drenagem‖, as capturas fluviais, lineamentos, tipos e formas de lagos,

irregularidades na seqüência de sedimentos (TRICART, 1977; MAURO et al, 1978;

MIRANDA, 1984; CUNHA 1991; BEZERRA et al, 1999; SILVA et al 2003).

De acordo com Milan & Zalán (1999) grande parte das anomalias

―gravitacional‖ são coincidentes com o eixo da sinéclise do Amazonas, onde é possível

verificar também outras formas como os diques marginais, depósitos de canais e de

barras de meandros, barras ativas, depósitos de planície de inundação, depósito de

rompimento de dique, terraços aluviais, depósitos em meandros abandonados e lagos

(NASCIMENTO et al. 1976; COSTA et al. 1976; MAURO et al. 1978; IRIONDO

(1982) e LATRUBESSE & FRANZINELLI, 2002).

França (2005 mencionando Caputo, 1984 e Potter, 1978) indicam que o

padrão da rede de drenagem da Bacia Amazônica foi influenciado por controles

estruturais e neotectônicoa desde a origem da bacia, sendo a unidade geológica mais

jovem da região Amazônica formada no Quaternário. Carvalho (2006 mencionando

Sternberg, 1950) diz que o autor foi o primeiro a salientar um consistente alinhamento

NW-SE e NE-SW em muitos rios e canais da região, demonstrou que os vales da

planície amazônica e a padronagem dos rios Urubu, Rio Preto da Eva e Uatumã estão

condicionados às anomalias de drenagem encontradas nessa planície que podem se sutis

e/ou mesmo, mais significante.

Em 1953 o referido autor publicando o artigo Sismicidade e Morfologia na

Amazônia Brasileira, descreve a região dos rios supracitados, como uma das principais

regiões com potencial sismogênico. Sternberg (op cit.) associou o fenômeno das terras

caídas, fenômeno comum nas margens dos rios amazônicos, às atividades tectônicas

recentes. Autores como Franco (1977); Oliveira et al (1977), estudando as Folhas SA-21-

Santarém; SA-19 Içá e SB-19 Juruá (RADAM, 1978) apontam uma série de anomalias de

drenagem como resultante de movimentos tectônicos. Segundo esses autores a seqüência

dos processos de erosão e deposição ocorridos no Quaternário, associados às mudanças

climáticas e eventos tectônicos provocaram modificações nas feições do relevo através de

reativação dos processos erosivos.

Interpretações recentes sobre a depressão amazônica informam que os

aspectos fisiográficos dos rios, suas anomalias de drenagem, como a formação das ilhas,

o processo de deposição dos sedimentos na bacia e a erosão acelerada do rio Amazonas

são processos influenciados pela neotectônica.

No Médio Solimões, área dessa pesquisa, apresenta lineamentos

preferenciais no sentido N-S. De acordo com Ribeiro (2009) foram destacados cinco

importantes lineamentos N-S; dentre eles estão lineamento do Mamiá e o lineamento do

baixo curso do rio Coari e nas direções NE- SW o lineamento do rio Urucu (Figura 25).

Para Rossetti et al (2004) a formação da estrutura tectônica da Bacia do

Amazonas foi resultado de falhamentos associados a processos de estiramento crustal

intraplaca durante o Paleozóico, no qual quatro eventos principais de estiramento são

registrados durante o Ordoviciano-Devoniano Inferior, Devoniano-Carbonífero Inferior,

Carbonífero Médio a Permiano e Cretáceo ao Cenozóico. Durante esses grandes

eventos extensivos, a taxa de sedimentaçãofoi elevada, na qual acarretou em alternância

de camadas de sedimentos. Na Figura 21 Ribeiro (2009) faz a identificação das

unidades litológicas e a disposição dos falhamentos utilizando imagens de satélite e de

radar como já comentado anteriormente no item 2.4 de Geomorfologia.

Figura 21: Unidades litológicas e mapa geológico- estrutural a partir de imagens (Landsat 7 Etm+), radar

(JERS-1) e SAR/SIPAM.

Fonte: Ribeiro, 20009

De forma geral a caracterização do relevo nessa região tem como uns dos

principais fatores a morfoestrutura (falhas e lineamentos). Por conseguinte, tem sua

contribuição no modelado do relevo escarpado sujeito à intensa erosão lateral e as

atividades fluviais. As evidências do controle estrutural apresentam-se na Figura 22 ao

norte de Coari, onde o Solimões forma um ângulo de 90° e toma por alguns quilômetros

a direção N-S. Tricart (1977) explica essa anomalia de drenagem como resultado do

basculamento de bloco para sul, que provocou o encaixamento do Solimões na margem

direita, ocorrido no Pleistoceno. Interpretações visuais permitem identificar que nesse

trecho o Solimões tem sua largura reduzida para 1 km e, encaixa seu talvegue em nível

de 70 metros, estreitando o vale consideravelmente.

Figura 22: Imagem do modelo SRTM, mostrando Paleografia do rio Solimões que acarretou na sua

autocapitura.

Fonte: Adaptado de Silva & Rossetti, 2009. Organizado por Freitas, 2009.

A montante desse estreitamento o antigo curso do rio Solimões, se

desenvolvia onde hoje se encontram os rios Piorini e Badajós. Havia um antigo percurso

do rio Solimões, uma paleocanal por 40 km ao sul da atual posição (Ribeiro, 2009). Tal

mecanismo não seria possível sem uma intervenção tectônica.

De acordo com Ribeiro (2009) a mudança e abandono do antigo leito

ocorreu mediante a atuação da Falha Coari/Codajás (ENE-WSW), que funcionou

provavelmente como uma falha transcorrente, que deslocou falhas normais que

condicionavam a planície e controlavam a drenagem do rio Solimões. Tal disposição

resultou, provavelmente, de um basculamento para Sul do bloco que domina a

depressão do ângulo de falhas onde o rio se encaixou. Durante o processo de migração,

o Solimões teve sua foz afogada próximo à região de Coari, passando a correr ao longo

da zona de falha até Codajás, seccionando depósitos aluvionares.

A região amazônica é composta por rochas sedimentares e fortemente

condicionadas por atividades tectônicas do Fanerozóico. É uma região densamente

atingida por falhas e, em face das rupturas, as deformações das camadas geram

basculamentos de blocos, responsáveis por modificações na topografia e hidrografia.

Dependendo da amplitude do falhamento, a configuração do terreno será afetada em

maior ou menor grau. Não obstante ser essa influência quase sempre indireta e

provocada por processos erosivos na área atingida ou por fenômenos de reativação

tectônica ao longo de antigas linhas de fratura, provocando a erosão lateral, fenômeno

natural de ―Terras Caídas‖ nas encostas e nas margens (CUNHA, 1998).

A influência geológica sobre a erosão dependente da estabilidade estrutural da

rocha subjacente, que apresentará correlação negativa ou positiva para a vulnerabilidade

erosiva. A estrutura das rochas sedimentares pode ser abalada por processos químicos

como umidade e ácidos fluidos, a partir da corrosão feita pela chuva ao penetrar o solo e

atingir as rochas.

2.6. Pedologia

O conhecimento das classes de solos de uma região é de fundamental

importância para o planejamento de diversas atividades, como a seleção de áreas

favoráveis à agricultura e a identificação de áreas menos susceptíveis a erosão.

Na Amazônia, as características mineralógicas e químicas dos solos são, em

grande parte, derivadas pela natureza do material de origem, no que concerne ―a

litologia desta região. Os diferentes tipos de águas são existentes da desagregação e

decomposição de suas rochas por agentes físicos, químicos e biológicos. Os tipos de

perfis existentes na Amazônia foram estudados há trinta anos pelo Projeto RADAM, por

meio do reconhecimento exploratório dos solos, e por alguns estudos mais localizados

conduzidos pela Embrapa.

Na região Central da Amazônia, próximo a calha do rio Solimões (área de

estudo desta pesquisa) encontram-se duas formas de paisagens inteiramente diferentes:

as várzeas e as terras firmes. De acordo com Lima (2001), nas várzeas predominam

solos mais novos, formados a partir de sedimentos do Quaternário, em alguns casos,

apenas sedimentos em processo incipiente de pedogênese. Nas terras firmes, em geral,

os solos são mais evoluídos, formados a partir de sedimentos, rochas do terciário ou

ainda mais antigos. Levantamentos sobre estas formações pedológicas apontam que

uma é mais rica em nutrientes e, a outra sendo mais pobre.

As várzeas são depósitos holocênicos resultados da deposição dos rios. No

caso da região do Solimões/Amazonas, como todo traçado hidrográfico é rico de

sedimentos em suspensão. O rio inicialmente escava o leito para em seguida depositar

nesses ambientes material sedimentar, onde os processos pedogenéticos formam solos

hidromórficos.

A planície aluvial (várzea) tem sua gênese relacionada a processos

hidromórficos do Solimões, onde predominam Gleissolos e Neossolos Flúvicos. Os

Gleissolos são solos minerais hidromórficos, que apresentam forte gleização resultante

de processamento de intensa redução de compostos de ferro, em presença de matéria

orgânica, com ou sem alternância de oxidação por efeito de flutuação de nível do lençol

freático, em condições de regime de excesso de umidade permanente ou periódico.

Segundo informações da EMBRAPA (1999), estes solos são compostos de argilas e

elevadas taxas de silte, o que contribui, em parte, para seu fraco desenvolvimento

estrutural, apesar de um elevado teor de material orgânico.

Os neossolos constituem solos evoluídos e sem qualquer tipo de horizonte B,

e horizonte glei, plintico e vertico quando presentes, não estão em condição diagnóstica.

Estes solos recém depositados em camadas a partir do ciclo hidrológico não têm

agregação, porém em níveis moderados de material orgânico, têm qualidade de

drenagem moderada. (IBGE, 1995)

Na Figura 23 o recorte apresenta uma caracterização dos solos a partir da

base de dados IBGE/CENSIPAM (2005) da região do Médio Solimões Coari, no qual

foram mapeados os diferentes tipos de solos de modo geral encontrados no município,

utilizada a nomenclatura e as especificações recomendadas pelo Sistema Brasileiro de

Classificação de Solos – (EMBRAPA, 1999).

Figura 23: Mapa da caracterização dos solos do município de Coari.

Fonte: Base de dados do IBGE/CENSIPAM 2005. Elaborado por Freitas, 2009.

Contudo, os neossolos antes classificados como solo aluvial conotativo de

solos jovem que em virtude da disposição do ciclo hidrológico são bastantes presentes

em toda a calha do rio Amazonas. No que concerne aos gleissolos, que também pela

disposição de subida e das águas tem como conotativo de excesso de água e

características associadas ao Horizonte glei. No que concerne aos solos argissolos

descritos no mapa da figura ilustrada anteriormente apresentam uma grande extensão,

conotando solos com processo de acumulação de argila, com horizonte B textural.

No tocante aos solos do Médio Amazonas, os mesmos variam de acordo com

a localização geográfica e características pedológicas como: a textura, a drenagem, a

agregação, a estrutura e o teor de matéria orgânica. Predominam nos solos de várzea

dessa região as frações mais finas, silte e argila. A fração areia é composta,

principalmente, de areia fina. Normalmente, a areia grossa presente ocorre em

percentuais muito baixos. Esses solos são predominantemente eutróficos, com elevada

capacidade de troca de cátions e elevados teores de cátion trocáveis, especialmente

cálcio, magnésio e, alguns casos sódio e alumínio (LIMA, 2007). A distribuição desses

solos na bacia depende dos principais fatores de formação, ou seja, material parental,

clima e história geomorfológica da bacia.

2.7. Vegetação

A vegetação oferece proteção ao solo, impedindo a erosão e evitando o

impacto direto das gotas de chuva com a superfície. Este aspecto reduz a geração de

escoamento superficial, uma vez que o total de chuva precipitado desagrega as

partículas do solo, favorecendo a instalação de processos erosivos. No que concerne a

região Amazônica, de modo geral é caracterizada, principalmente, pelo domínio das

florestas, porém o sistema fluvio-lacustre dessa localidade constitui um fator de grande

relevância na caracterização e organização do espaço geográfico amazônico

(CARVALHO, 2006).

Interpretações de fotografias aéreas e imagens de satélite evidenciam para a

Amazônia, predominantemente cobertura densas e homogêneas, onde grande parte dos

estratos se enquadra na classificação do tipo arbóreo, visualizada por extensa e contínua

mancha verde-escura. Este aspecto de coloração compõe um cenário muito amplo,

indistinto e monótono, que não perde esta característica, mesmo quando observada no

campo, em áreas próximas às margens dos rios (MOREIRA, 1977).

Pereira (2007 menciona Junk 1983) estudando este assunto diz que a

vegetação da planície Amazônica varia de acordo com as características geológicas,

geomorfológicas, climáticas e edáficas. A distribuição e o tipo de vegetação da planície

de inundação do rio Amazonas dependem da velocidade de escoamento da água, textura

do sedimento, taxa de sedimentação e periodicidade da inundação. Na região de estudo

desta pesquisa foi possível observar uma diversidade de formações vegetais pela

disposição do ciclo hidrológico a vegetação de várzea e a floresta de terra firme,

ilustradas nas Figuras 24 e 25.

Figura 24: Vegetação de planície de várzea, comunidade São Francisco margem direita.

Fonte: Freitas, 2009.

Figura 25: Vegetação de Terra Firme, comunidade São Paulo margem esquerda.

Fonte: Freitas, 2009.

O aumento do nível do rio provoca alagações, que influenciam fortemente

nos ambientes aquáticos e terrestres dessa região, ocorrendo formações vegetacionais

tolerantes a inundações periódicas, denominadas matas de várzea. A floresta de Terra

firme tem uma maior biodiversidade sendo muito mais extensa em área. Outro tipo de

vegetação muito comum nessa região e regionalmente denominada chavascal, que está

presente na área de estudos e está associada aos grupos de solo do tipo hidromórfico.

Do ponto de vista botânico corresponde a ―um conjunto de formações abertas ou

fechadas arbustivas e/ou herbáceas, sem estratificação marcada, onde as árvores não

passam de 20 metros e onde as trepadeiras e epífitas são raras e ausentes‖ (PEREIRA,

2007 mencionando GUILLAUMENT e SANTOS, 1988).

O rio, no que concerne a paisagem de várzea, tem o seu papel importante.

Cunha e Pascoaleto (2006 comentando Shimabukuro et al., 1998) mencionam que na

fase seca, quando as águas do rio Amazonas estão baixas, a planície é ocupada por

plantas herbáceas terrestres, que são rapidamente substituídas por plantas aquáticas

flutuantes quando o nível de água começa a subir. Com relação às áreas mais altas da

planície de inundação existem árvores que suportam inundações durante muitos meses,

sem perecer. Informação de base de dados do IBGE/CENSIPAM (2005) caracteriza da

tipologia vegetacional de maneira geral para essa região conforme ilustrada na Figura

26. Nela é possível identificar que referente ao lado direito do rio Solimões a

predominância é de floresta ombrófila densa, terras baixas, dossel emergente e ao lado

extremo esquerdo de florestas ombrófila densa aluvial, dossel emergente e que no

concerne a vegetação próxima às margens do rio são identificadas as florestas ombrófila

aberta aluvial com palmeiras, ombrófila densa aluvial e a vegetação secundária sem

palmeiras.

Figura 26: Tipologia vegetacional na região do Médio Solimões Coari (AM).

Fonte: Base de dados do IBGE/CENSIPAM,2005. Elaborado por Freitas, 2009.

CAPÍTULO 3: MATERIAIS E MÉTODOS

3.1. Aspectos Gerais

A metodologia foi organizada em fases distintas que incluíram levantamentos de

campo, análises de laboratório e interpretações no gabinete. Os levantamentos de campo

foram realizados visando o reconhecimento do local e identificação dos pontos de maior

erodibilidade.

O local de estudo compreende a região do Médio Solimões/Coari-AM no trecho

entre a cidade e o Terminal Aquaviário da Transpetro (PETROBRAS), onde foram

realizadas análises de imagens de satélites e radar, as medições batimétrica e as coletas

de amostra de solo em critérios propostos no MANUAL DE SOLOS (EMBRAPA,

1996).

Figura 27: Fluxograma dos objetivos, procedimentos metodológicos e resultados alcançadosFonte:

Freitas, 2009.

ANALISE MULTITEMPORAL DA MODALIDADE

EROSIVA DO TIPO TERRA CAIDA NA REGIÃO

DO MÉDIO SOLIMÕES COARI - AM

Fazer uma análise multitemporal processos erosivos fluvial, a fim de

identificar a partir do Sistema de Informações Geográficas (SIG) as

áreas com maior suscetibilidade a erosão nas margens do Rio

Solimões referente a trecho da cidade de Coari as instalações da

Petrobras (Transpetro)

Caracterizar os fatores

fisiográficos (geológicos,

geomorfológico, tectônicos,

climáticos, pedológicos, o tipo

de cobertura vegetal,

declividade e de uso

antropogênico) na área de

estudo desta pesquisa.

Identificar e descrever as

características morfológicas

dos solos, com a finalidade de

verificar as condições de

erodibilidade a partir de

analises Física, Química: e

Mineralógica.

Mapear a Geomorfologia da

área e assim tentar fazer a

relação de informação a fim de

apontar fatores controladores

que em conjunto com a

dinâmica do rio podem

contribuir para entender o

processo de erosão lateral.

ANÁLISES

Campo

Laboratório

Gabinete

a) Coleta de amostra de solo

b) Fazer a medição

batimétrica para verificar a

profundidade.

c) Dados empíricos –

observação e percepção

a) Física: granulomet. (Método

da Pipeta), densidade

aparente, densidade das

partículas e porosidade;

b).Química: Ph do solo

c) Mineralógica: Difratometria

de Raio X.

a) Sobreposição de imagem

de satélite Landsat 1987 e

CBERS 2008.

b) Levantamento bibliográfico

e secundário sobre a temática

em questão

Mapa de localização e

gráficos com as medições

batimétrica s

Tabelas e Gráfico, com

valores dos perfis de solo

observado.

Mapa de localização das

áreas críticas a partir da

sobreposição de imagens,

tabela e cálculo das área

erodida

Mapas e a Caracterização

dos

aspectos físicos naturais:

geologia (Neotectonico),

geomorfologia, solo,

hidrografia e vegetação e

antrópico (Problemas sociais

e ambientais)

CONCLUSÕES

3.1.1 Sistemas de Informação Geográfica

Nesta fase, visando o reconhecimento, identificação e localização da área

Base dentro dos limites da área de estudo, a pesquisa compreendeu o levantamento

bibliográfico pertinente e a aquisição de dados cartográficos analógicos (folhas SA-20-

Y-D; SA-20-Y-C; SB-20-V-A; SB-20-W-B) e digitais obtidas do IBGE/CENSIPAM e

CPRM dados vetorias (shapefile) na escala 1:250.000 de geologia, geomorfologia,

pedologia, tectônica, hidrografia e vegetação.

Foram adquiridos no site CGIAR Consortium for Spatial Information

(CGIAR-CSI) os modelos SRTM (Shuttle Radar Topography Mission), imagem de

radar/2004, produto disponibilizado de forma gratuita.

No site do INPE (Instituto de Pesquisas Espaciais) formam disponibilizadas

imagens Landsat 5 TM, (cenas 233_063 e 062/ 232_063 e 062) referentes ao ano 1987 e

CBERS (cenas 175_104 e 105/ 176_104 e 105) referente ao ano de 2008, ambas nas

bandas 3, 4 e 5, tendo como o mês de referencia julho ( 21/07 a 27/7/08) e na escala de

1:250.000. Na 4ª Divisão de Levantamentos em Manaus (Exército) foi disponibilizado o

apoio técnico no processamento das imagens e sensoriamento remoto utilizando os

software ENVI 4.5 e o ArcGIS 9.2. As etapas de para análise dos dados serão feitas a

partir de três momentos apresentados a seguir:

3.1.1.1 Pré-processamento

Definição da projeção para as imagens e dados vetoriais (Geologia,

Geomorfologia, Pedologia, Tectônica, vegetação) foram utilizadas as coordenadas

geográficas Projeção: GCS South American 1964, Datum: D_South American 1964

(Verificar produtos cartográficos no capítulo 2).

Consortium for Spatial Information (CGIAR-CSI) site:

(http://srtm.csi.cgiar.org/SELECTION/listImages.asp)

3.1.1.2 Processamento

Após o georreferenciamento foi realizado o mosaico das imagens e em

seguida, o recorte, no qual foram utilizadas as molduras de corte definidas previamente

do retângulo criado em formato shapefile e assim extrair as áreas de interesse.

Vetores: Para o processamento foi realizada a delimitação geral da área,

criando-se um shape polígono referente às coordenadas (4°13’2.072‖S e 63°

39’48.9‖W; 4°12’46.63‖S e 62°16’17.8‖W) que envolveram o realce linear e o realce

de contraste nas imagens CBERS e LANDSAT, em virtude 17.8‖W) e para a seleção e

delimitação especifica referente ao trecho de Coari ao Terminal Solimões

(TRANSPETRO / PETROBRAS), foi gerado a partir do rio Solimões um Buffer de 5

km para demonstrar a área foco de estudo

Raster: Esta fase envolveu o realce linear e o realce de contraste nas imagens

CBERS e LANDSAT, em virtude das diferenças no histograma. A imagem de satélite

analisada da forma como foi adquirida pelo sistema sensor apresentou baixo contraste.

Dessa forma, para que as informações nela contidas fossem extraídas por um analista

humano, o histograma comprimido foi expandido visando o (re) posicionamento das

imagens.

Na fase seguinte foi realizado o registro das imagens (georreferenciamento).

Antes de apresentar os procedimentos operacionais para executar o georreferenciamento

de imagens, é importante fazer a distinção entre os termos (registro e

georreferenciamento). De acordo com a NPAIS (2002), quando uma imagem é

transformada por um modelo matemático específico, para que cada pixel tenha um

correspondente em outra imagem, considera-se o registro das imagens. Sendo assim,

imagens de sensores diferentes (mas ambas em escala 1.250.000) foram registradas para

a realização de estudo multitemporal — objetivo desta pesquisa.

3.1.1.3 Integração dos dados

Com o recorte da área o passo seguinte foi à classificação das imagens de

1987 e 2008. No software ENVI 4.5 foi utilizada a Classificação Supervisionada

Maxver. De acordo com a NPAIS (2002) a classificação de Máxima Verossimilhança

(Maxver) considera a ponderação das distâncias entre médias dos níveis digitais das

classes utilizando parâmetros estatísticos.

Foram geradas duas classes: A Classe 1 representando a água e para Classe 2

não água. A classificação utilizada foi a paralela no ENVI 4.5, seguida por uma pós

classificação utilizando a tolerância 5. Após a separação das classes, o próximo passo

foi eliminar os pontos pequenos de erros computacionais. Normalmente o resultado de

uma classificação é uma imagem com ruído, causado por ―pixels‖ isolados ou poucos

―pixels‖ atribuídos a outras classes. Por isso, utilizou-se a classificação ―pixel a pixel‖.

Outro fator atribuído foi o emprego do filtro, no qual foi utilizado ―Filtro da

Moda‖, que tem o propósito de verificar em determinada janela a classe de maior

freqüência, atribuindo ao pixel central da janela essa classe.

Por conseguinte, ao final da fase de edição e da classificação foi realizada a

vetorização das classes de interesse, que consistiu na conversão das classes do formato

matricial para o vetorial. Ressalta-se que as imagens classificadas foram

georreferenciadas e a conversão automática produz vetores com as respectivas

coordenadas geográficas obtidas a partir do software ArcGIS 9.2, transformando a base

de dados para o formato shapefile (Figura 28).

Figura 28: Localização e sobreposição das imagens, polígono azul diz respeito à imagem Landsat TM 5

1987, polígono rosa referente a imagem de satélite CBERS 2008.

Fonte: Elaborado por Freitas, 2009.

3.1.1.4. Avaliação quantitativa

Esta fase consistiu em fazer a identificação das áreas como: área 1 margem

esquerda (ME), área 1 margem direita (MD), área 2 margem direita (MD), e área 3

margem direita (MD). Em seguida foi feito o cálculo das áreas e identificação dos

pontos atingidos por maior aporte erosivo.

3.2. Amostragens de campo

3.2.1. Descrição Morfológica dos Perfis

Estudar a morfologia de lugar é um dos fatores que possibilitam conhecer as

formas de um objeto ou corpo natural; possibilita a descrição da aparência do solo no

campo (perfil) e também conhecer as características que às vezes são visíveis a olho nu

ou perceptível por manipulação. A área diz respeito a um ambiente de planície de

várzea que no período de cheia algumas dessas áreas ficam alagadas, no lado esquerdo e

direito é possível observar algumas escarpas mais elevadas típico de terra firme. Nesta

etapa, metodológica foram utilizados alguns procedimentos e técnicas conforme

descritos a baixo:

3.2.1.1. Da seleção, coleta e preparação das amostras.

As amostras foram obtidas a partir dos perfis que foram obedecendo-se os

estudos bibliográficos pertinentes para aquela região do Médio Solimões/Coari,

associados às incisões erosivas visivelmente no campo durante as visitas e

levantamento. Estes critérios auxiliaram a seleção dos perfis tanto da margem direita

como na esquerda, reconhecendo alinhamentos na direção N-S na calha do rio

Solimões. Foram coletadas em campo dez amostras em seis perfis (entre as

profundidades varáveis de 0-0,20 e 0,80-100 m), coletadas em locais conforme os

pontos do traçado batimétrico indicados na Figura 29. A amostras foram secas ao ar,

destorroadas e passadas em peneiras de 2 mm de abertura de malha, obtendo-se a terra

fina seca ao ar (TFSA), a partir desta fase foram realizadas os seguintes procedimentos.

3.2.1.2. Das análises Física do Solo

3.2.1.2.1. Granulométrica – Método da pipeta

Para a realização deste procedimento foi feita a adição de um dispersante

químico, adicionando 10 ml de solução de hexametafosfato, agitado com bastão de

vidro e deixando em repouso por uma noite. No dia seguinte o conteúdo foi passado em

peneira de malha de 0,053 mm, colocada sobre um funil apoiado em suporte, tendo logo

abaixo uma proveta de 1000 ml. O material retido na peneira foi lavado com jato de

água, onde o volume da proveta foi completado com o auxilio de uma pisseta.

O passo seguinte foi agitar a suspensão durante 20’ com um bastão de furos,

marcando-se o tempo. Após concluir a agitação e medir a temperatura da amostra,

verificou-se na tabela o tempo de sedimentação da fração argila para 5 cm de

profundidade. Depois de calculado o tempo foi introduzida uma pipeta de 20 ml

apoiada em um suporte até a profundidades de 5 cm e coletada a argila floculada em

suspensão. Em seguida transferiu-se o conteúdo da pipeta para o Becker de 40 ml

numerado e colocado na estufa deixando evaporar completamente a suspensão.

Colocado posteriormente em um dessecador foi pesado e se obteve o percentual da

fração argila.

Para a fração areia foi numerado Becker e pesado, em seguida para eliminar

o excesso de água foi levado à estufa, após a secagem foi repesado e assim determinou-

se a fração grossa (areia total). A determinação do silte corresponde ao complemento

dos percentuais para 100 % obtido por diferença das frações de argila e areia, todos os

procedimentos descritos no EMBRAPA (1996).

Para a obtenção dos valores foi utilizada a seguinte fórmula:

% de argila = [(peso da argila + dispersante)] – peso do dispersante] 100 x ―f‖

% areia =[(peso da areia total] 100 x―f‖’

% silte = 100 - (% argila + % de areia)

3.2.1.2.2. Densidade Aparente

Os métodos empregados na determinação da densidade aparente

fundamentam-se na obtenção de dois dados: a massa e o volume da amostra do solo

(Kiehl 1979). De maneira geral, pode-se afirmar que, quanto mais elevada for à

densidade aparente do solo, maior será sua compactação, menor será sua estruturação,

menor sua porosidade total e, conseqüentemente, maiores serão as restrições para o

crescimento e desenvolvimento das plantas. Ao interpretar-se a densidade aparente

como estimativa da porosidade e compactação do solo, para uma mesma classe textural,

quanto maior a densidade aparente, menor será a quantidade de vazios (Kiehl,1979).

Para determinar os valores de Densidade Aparente foi utilizado um balão

volumétrico limpo de 100 ml e pesado em balança de precisão anotando os valores. Para

determinar os valores de Densidade Aparente foi utilizado um balão volumétrico de 100

ml limpo, e pesado em balança de precisão anotando-se os valores. Com o auxilio de

um funil o balão foi preenchido com terra seca ao ar (TFSA), colocando-se pequenas

porções de cada vez apoiando o balão sobre uma mesa batendo-se com o punho nas

paredes do frasco afim de que a terra se deposite no fundo do balão. Assim foi atingido

o volume do balão de 100 ml, o frasco cheio foi novamente pesado anotando-se os

valores. Para a determinação dos valores da massa de terra e dos valores da densidade

aparente utilizou-se a formula abaixo.

DA = M g/cm³

ONDE M = MASSA

V = VOLUME

3.2.1.2.3. Densidade das partículas

Na determinação da densidade real (de partículas) do solo é necessário obter-

se o valor da massa da amostra e depois o volume dos sólidos presentes (Kiehl 1979).

Com o objetivo de reconhecer a Densidade real (Dr) das amostras coletadas, foi

utilizado balão volumétrico, aferido em 50 ml, com álcool, contendo solo seco em

estufa a 105 C°. Inicialmente foram pesadas 20 g de solo e colocadas em lata de

alumínio de peso conhecido e levadas à estufa, cerca de 6 a 12 h. Retiradas da estufa

foram dessecadas e pesadas para a obtenção do peso da amostra seca. Posteriormente,

foram transferidas para o balão, adicionado o álcool etílico e agitado manualmente para

a eliminação de bolhas de ar. Completando-se o volume do álcool gasto, este valor foi

registrado para posteriormente ser feito o cálculo da Densidade real ou Densidade de

partículas (EMBRAPA, 1996), pela fórmula apresentada a seguir:

DENSIDADE DE PARTÍCULAS:

(g/cm

) = a / 50 – b onde;

a = peso da amostra seca a 105 C°

b = volume de álcool gasto

3.2.1.2.4. Porosidade Total

A porosidade de um solo pode ser definida como sendo o volume de vazios

ou ainda o espaço do solo não ocupado pela ―matrix‖ (conjuntos dos componentes

orgânicos e inorgânicos) (Kiehl, 1979). Definindo estes valores foi possível reconhecer

o percentual de Porosidade Total pela seguinte expressão:

%VPT = DR - DA X 100

ONDE: DA = DENSIDADE APARENTE

DR = DENSIDADE REAL

3.2.1.3. Da análise Química

PH do Solo

Medição do potencial eletronicamente (aparelho: Potenciômetro com

eletrodo combinado) imerso em suspensão: Líquido água. O procedimento foi colocar

10 ml de solo em copo plástico de 100 ml numerado e adicionar 25 ml água (H2O), em

seguida agitar a amostra com bastão de vidro individual e deixar em repouso uma hora

na proporção de 1: 2,5 onde a leitura é feita diretamente no aparelho sem cálculos.

3.2.1.4. Da análise Mineralógica

Difratometria de Raios X

A análise mineralógica feita a partir da difratometria (raio-x da fração de

argila) realizada em dez amostras, onde parte do feixe incidente que emerge do cristal

apresenta o mesmo comprimento de onda, porem em direção diferente (RODRIGUES et

al, 2005) para obter-se um resultado qualitativo.

Esse procedimento foi feito com argilas tratadas para identificar os minerais

existentes. O procedimento contou em separar a fração de argila em estado pastoso

sobre uma lâmina de vidro com o auxilio de uma espátula. Com outra lâmina o material

foi friccionado, quantas vezes necessário para formar uma película fina, secada em

temperatura ambiente e levada ao difratômetro.

3.2.2. Análises batimétrica

As análises batimétricas constituem importantes técnicas para a visualização

da geometria dos canais, propiciando assim, o entendimento sobre os trabalhos de

erosão e deposição efetuados pelos rios. Neste sentido, para a obtenção de dados, que

providenciassem embasamentos para a compreensão dos processos de ―erosão lateral‖

foram realizadas medições, em seções batimétricas do tipo transversal, na área de

estudos.

Nesta atividade foi utilizado o equipamento ecobatimetro marca

―Raymarine‖, Modelo L365, fornecido pelo laboratório da Geografia Física (UFAM),

no qual foram registrados 6 perfis (Figura 1) na área de estudo, identificados como

perfil 1, 2, 3, 4, 5 e 6, com demonstrações da profundidade do canal e distâncias de

suas margens.

De acordo com Suguio & Bigarella (1990) e Cunha (1994), é importante

conhecer a geometria dos canais, pois a distribuição da energia que ocorre dentro do

canal, vai influenciar no processo de erosão ou deposição de sedimentos.

As medições tiveram como objetivo: obter a profundidade (fornecida por um

sensor) e a posição do ponto (GPS), onde cada ponto amostrado resulta um conjunto de

pontos de profundidades, referenciados geograficamente, a partir dos quais se estimam

as rugosidades do leito ou do canal, onde são aferidos valores em cotas altimétricas de

fundo. As cotas obtidas foram registradas em planilha eletrônica e assim foram

confeccionados gráficos de perfis transversais do Médio Solimões/Coari. Na Figura 29

estão indicados os pontos batimétricos obtidos.

Atualmente, os levantamentos batimétricos combinam em tempo real, com

as medidas de posicionamento e leituras de profundidades provenientes de um sensor. O

procedimento metodológico do ecobatímetro consistiu em prender o sensor do

ecobatímetro em um suporte de madeira amarrado ao lado do barco, no qual a

velocidade inicial do barco inicio-se a partir do deslocamento foi de 7 a 8 km/h, e a cada

5 segundos; no caso desta pesquisa o valor da profundidade que foi mostrado no visor

do equipamento. As informações foram tabuladas em uma planilha eletrônica e assim

foram confeccionados gráficos de perfis transversais.

Figura 29: Área de localização das análises batimétrica na região do Médio Solimões Coari- AM.

Fonte: INPE, 2008. Organizado por Freitas, 2009

RESULTADOS E DISCUSSÕES

A análise multitemporal apontou contornos importantes do canal fluvial no

período de 21 anos (1987-2008). Na Figura 30 observou-se sobre a imagem de satélite

Landsat 1987, os contornos em vermelho em formato shapefile da imagem Cbers 2008.

O comportamento estacionário do conjunto de barras e a estabilidade geométrica do

canal do Solimões — na área pesquisada — são notáveis, se comparadas com o canal do

rio Madeira, por exemplo, que apresenta migração de barras e formação de novas ilhas

num período inferior a 15 anos (ROZO, 2004).

A Área 1 (margem esquerda (ME)) ilustrada na Figura 31, foi a que

visualmente, de acordo com os dados contabilizados da área, apresentou maiores

mudanças na configuração e morfologia das margens. A análise granulométrica dos

sedimentos nesta localidade, indicou para a área 1 (margem esquerda - ME)

predominância de composição textural do tipo franco-arenosa (ver perfil granulométrico

4ME); nas demais áreas (1, 2 e 3 margem direita - MD) as evidências foram para textura

franco-siltosa. Para complemento das informações e dados obtidos é possível verificar a

susceptibilidade das margens à erosão, com base na mensuração do total de áreas em

m², aspecto que auxiliou na identificação e reconhecimento das mudanças temporais

tabulados na Tabela 3. Estes aspectos propiciam a instabilidade das margens na área

1ME com tendência mais a erosão do que nas demais áreas.

Figura 30: Sobreposição de polígono Cbers 2008 em imagem Landsat TM 5 1987 (INPE), indicando as

mudanças nos contornos a partir da erosão das margens.

Fonte: Elaborado por Freitas, 2009.

Figura 31: Imagem da sobreposição de imagens, área 1(margem direita) mostra visivelmente maior

alteração.

Fonte: Elaborado por Freitas, 2009

Loc

Rio Solimões

Coordenadas

Área m²

Área

1 ME

Margem esquerda em frente

ao TA-Coari

63°13’7‖W /3°54’37‖ e

63°8’44‖/3°57’27‖S

49.990,523

Área

1 MD

Margem direita Comunidade

de Santa Rosa

63°9’8‖ W / 3°59’59‖ e 63°8’31‖/

4°4’19‖S

12.731,959

Área

2 MD

Margem direita Comunidade

de Santa Rosa

63°8’54‖W/ 3°58’54‖ e 63°9’14‖/

3°60’8‖S

2.563,622

Área

3 MD

Margem direita Comunidade

Esperança II

63°°10’62‖W/ 3°56’9‖ e

63°8’17‖/3°57’47‖S

4.482,077

Tabela 3 – Mudanças nas áreas das principais feições do rio Amazonas, no trecho entre a cidade de Coari

e o Terminal Aquaviário (TA-Coari/TRANSPETRO/PETROBRAS)

Fonte: Freitas, 2009.

A partir da análise quantitativa foi possível verificar a disparidade entre as

áreas no que concerne a perda de material das margens no período de 21 anos. Os

percentuais indicados no Gráfico 2 com base nos dados na Tabela 4 (em m²),

apresentam mudanças máximas de 72 % para a margem esquerda denominada – 1 ME e

mudanças mínimas de 4 % a área da margem direita aqui denominada por – 2 MD.

Gráfico 2: Percentual da amostragem feita a partir das imagens de satélite, o diferencial das margens

durante 21 anos.

Fonte: Freitas, 2009.

A análise comparativa mostrou-se satisfatória para a identificação das

mudanças na configuração geomorfológica das margens. Referente aos resultados

alcançados para essa região o rio Solimões, destaca-se por se encontrar

predominantemente encaixado na margem direita, formando margem escarpada na

formação pertencente ao Neógeno, destacado por Tricart (1977), onde o autor relata:

―Tal disposição resulta provavelmente de basculamento para o sul, do bloco que domina

a depressão de ângulo de falha, na qual o rio se alojou‖.

A autocaptura do rio Solimões, nas imediações da cidade de Coari, forma

uma curvatura de 90º prosseguindo em direção preferencial N-S. Este aspecto da

geomorfologia local constitui uma espécie de anomalia apontada pelo autor como sendo

a manifestação mais evidente do basculamento de bloco para sul. Tricart (op.cit)

considera ainda que ―Toda a tectônica de blocos, com a formação da depressão de

ângulo de falha, na qual se alojou o Solimões, é posterior ao Quaternário médio‖

(TRICART, p. 06-07, 1977).

Porém, quando se fala de rio Amazonas, esta análise tem seu grau de

relevância pelo comportamento do rio, no que concerne às constantes mobilidades no

perfil das margens e também aos diversos transtornos que causam ao morador

ribeirinho/agricultor, como também as mudanças na paisagem natural. É possível

concluir que, embora tenha ocorrido uma mudança mínima no traçado do canal

principal, o cruzamento dos planos de informação, com os contornos do canal para os

anos de 1987 a 2008 indica áreas locais sujeitas a intensos processos de erosão e/ou

deposição.

Na interpretação dos resultados granulométricos, dez amostras de solos

foram coletadas, sendo que nove indicaram a predominância de textura franco-siltosa e

somente uma amostra coletada na margem esquerda (perfil 4 ME) foi identificada como

Franco-Arenosa (Tabela 4). Estas condições evidenciam a instabilidade do material

sedimentar da várzea, determinada por valores elevados da fração silte expressos entre

347,5 g/kg e 739 g/kg. Dentre as areias, as do tipo fina e muito fina foram indicadas por

valores de 30,5 g/kg a 539,5 g/kg, respectivamente. Guerra et al (1999) ressalta que

quanto maior o valor de silte mais elevada à suscetibilidade dos solos em seres erodidos.

Esta constituição física define um material tipicamente friável, mediante a ação erosiva

da água superficial e subsuperficial favorecendo a erosão lateral e o solapamento das

margens dos rios, pela ação dos chamados banzeiros – espécies de marolas – que se

formam nos rios da bacia amazônica. Os dados obtidos são compatíveis aos estudos

realizados por Lima (2001), menciona este autor que na várzea do Solimões/Amazonas,

os solos normalmente apresentam teores elevados de silte e de areia fina, e são,

freqüentemente, eutróficos, pois apresentam elevados valores de capacidade de troca de

cátions e de cátions trocáveis, especialmente Ca2+, Mg2+ e, em alguns casos, Na+ e

Al3+.

Tabela 4 – Distribuição granulométrica dos solos estudados na região do Médio Solimões Coari.

Fonte: Freitas, 2009.

Ferreira et al (1999 mencionando Schumbart, 1983) ressalta que na várzea

ocorrem predominantemente solos com perfis pouco desenvolvidos, mal drenados,

originados de sedimentos fluviais recentes. Sobre este assunto, Vieira & Santos (1987)

argumentam que é possível verificar na textura dos solos, devido o local de sua

formação, os que se aproximam das margens dos rios, por exemplo, são normalmente

siltosos e à medida que se afastam para o interior em direção aos lagos ou cursos de

água de menor volume, vão se tornando mais argilosos. Esta característica é normal,

tendo em vista o diâmetro das partículas e a distância que são transportadas,

normalmente isso ocorre pelo processo de decantação, quando a água do rio baixa.

Nas Figuras 32 referente ao perfil 2 ME da análise granulométrica é possível

verificar que o material mais coeso encontra-se próximo à base do perfil argiloso, que

apresenta mais resistência, enquanto o material mais friável tende a cair (silte e areia), à

Amostra

Profun-

didade

argila

silte

areia

muito

grossa

areia

grossa

areia

média

arei

fina

Areia

Muito

fina

Classe

estrutural

----------g/kg--------

----------------g/kg-----------

PERFIL 1

1MD

0-20

130

541,5

328,5

2,5

4,5

26,5

Franco

Siltoso

90-100

105

604,5

290,5

0,5

1,5

268,5

PERFIL 2

2ME

0-20

686

234

1,5

7,5

221

Franco

Siltoso

PERFIL 3

3MD

80-100

105

688

207

1,5

5,5

198

Franco

Siltoso

0-20

230

739

0,5

2,5

PERFIL 4

4ME

80-100

347,5

572,5

1,5

5,5

539,5

Franco

arenoso

PERFIL 5

5MD

0-10

205

775

20,0

1,5

2,5

0,5

13,5

Franco

Siltoso

80-90

180

724,5

95,5

0,5

91,5

PERFIL 6

6ME

0-10

719,5

225,5

0,1

30,5

193

Franco

Siltoso

80-100

155

683,5

161,5

0,5

1,5

2,5

5,5

151,5

medida que a água percola dentro do perfil do solo pode ocorrer processos como:

desmoronamento, desabamento, escorregamento e deslizamento, por vezes causado pela

pressão hidrostática ou mesmo pela hidrodinamica. Ressaltando o papel dos processos

erosão fluvial sobre esse material como é o caso da ação corrosiva da água..

Figuras 32: Perfil A, a seta indica o material mais suscetível a sofrer um deslizamento ou escorregamento

pelo teor de silte 686 g/kg e 282 g/kg de areia, ou seja um material extremamente friável. No perfil B é

possível observar um material mais consistente e coeso, provavelmente pelo teor de argila.

Fonte: Freitas, 2009.

Horbe et al (2007) a partir do estudo da mineralogia e Geoquímica dos perfis

sobre o Quaternário na bacia do Solimões, região de Coari caracterizou o perfil

esquemático do Neossolo (Figura 33 A). Segundo os autores, os sedimentos mostram

incipiente estruturação de horizontes e são classificados como Neossolos Flúvicos. Essa

região do Médio Solimões, de acordo com os dados digitais da CPRM (2006) é coberta

pela formação Içá, portanto, constituída de sedimentos arenosos inconsolidados, de

coloração esbranquiçada e argilitos cinza a amarelados (MAIA, et al 1977).

Figura 33: Perfil esquemático do Neossolo da figura 30 A, adaptado de Horbe (2007). No perfil 30 B da

análise granulométrica (4ME) mostra material friável com predominância da textura franco arenosa. A

parte do topo é composta basicamente de areia fina e pelito, em proporções similares.

Fonte: Freitas (2009).

Na Figura 33 B do perfil 4 ME, as análises evidenciaram predominância de

textura franco-arenosa representada por 2,2% de areia fina e 53,95 % da fração areia

muito fina, ou seja, das amostras coletadas 572,5 g/kg apresentou composição arenosa,

principalmente nos primeiros horizontes. Interpretações da análise multitemporal a

partir de imagens de satélite para o intervalo de 21 anos indicaram que essa parte da

NEOSSOLO FLÚVICO

região apresentou diferenças consistentes na morfologia das margens por perda de

material, conforme comentada anteriormente e ilustrada na Figura 31. Na Tabela 5 estão

os resultados das análises em laboratório que determinam os valores de DA, DR e

porosidade.

Tabela 5: Quatro estrutural com valores de DA, DR e porosidade da Região do Médio Solimões Coari

coletadas a partir de trabalho em outubro de 2008.

Fonte: Freitas, 2009.

Na densidade aparente o menor valor apresentado foi o da amostra do perfil

5 margem direita (MD) com 1,05 g/cm³. O maior valor foi apresentado no perfil 3

margem esquerda (MD) com 1,20 g/cm³. Referências encontradas em Kiehl (1979)

informam que os solos minerais têm valores de Da, variáveis entre 1,10 a 1,60 g/cm³. O

autor apresenta como valores médios de Da, para solos:

Argilosos: 1,00 - 1,25 g/cm

-3

Arenosos: 1,25 - 1,40 g/cm

-3

Humíferos: 0,75 - 1,00 g/cm

-3

Turfosos: 0,20 - 0,40 g/cm

-3

Amostra

Profundidade

Densidad

e do solo

(DA)

Densidade

de partículas

(DR)

Porosidade

-------------g/kg-------------

PERFIL 1

1MD

0-20

1,15

2,6

44,2

90-100

1,08

2,6

41,5

PERFIL 2

2ME

0-20

1,17

2,5

46,8

PERFIL 3

3MD

80-100

1,20

2,6

46,1

0-20

1,16

2,5

46,4

PERFIL 4

4ME

80-100

1,15

2,5

PERFIL 5

5MD

0-10

1,05

2,5

80-90

1,11

2,3

48,2

PERFIL 6

6ME

0-10

1,08

2,6

41,5

80-100

1,07

2,6

41,1

Os resultados encontrados para Densidade aparente (do solo) de acordo com

o autor estão dentro da média para tipos de solos minerais, onde a fração silte encontra-

se entre as areias, em face da predominância dos grãos de quartzo existente. Para os

valores da Densidade real (das partículas) os resultados encontrados estão dentro dos

padrões médios e limites de 2,3 e 2,9 g/cm³. Para efeito de cálculos, pode-se considerar

a densidade real como sendo 2,65 g/cm³, isto porque os constituintes minerais

predominantes nos solos são quartzo, feldspatos e silicatos de alumínio coloidais, cujas

densidades reais estão em torno de 2,65. Dentre os valores Dr encontrados na área de

estudo desta pesquisa variaram entre 2,5 e 2,6 g/cm³ indicando a presença dos minerais

mencionados.

Para a obtenção dos valores de porosidade foi utilizado método indireto,

obtido por meio dos valores referentes às densidades aparente (do solo) real (partículas),

com a definição de texturas franco-siltosa. Para Kiehl (op. cit.), a porosidade depende

principalmente, da textura e da estrutura dos solos. Dessa maneira, os solos que têm

menos porosidade são os arenosos em face das partículas predominantemente grossas.

A tendência é formar disposição piramidal que tem menor espaço de vazios. Os

percentuais granulométricos nesta pesquisa apresentaram predominância para valores de

silte e areia. É raro encontrar solos de textura grossa, com porosidade total inferior a 30

% e para solos de textura fina; é raro encontrar com volume total de poros superior a

60%. Com predominância de textura franco-siltosa os percentuais do Volume de Poros

Totais (VPT)) variaram entre 41,1 % a 48,2 %, compatíveis para o ambiente de várzea.

No que concerne aos valores de pH, a Tabela 6 mostra os valores com índice

de variação de 4.8 a 7.3, encontrados em áreas flúvio-lacustre, resultantes da planície de

inundação. As condições de ambiente redutor decorrem da permanente saturação destes

grupos de solos, que se manifesta pelo destaque de predominância para tons

acinzentados nos perfis estudados.

Tabela 6: Valores do Ph em água da área de estudo na região do Médio Solimões-Coari.

Fonte: Freitas, 2009.

Para Kielh (1979) o pH dos solos varia, de forma geral, de 4,0 para solos

fortemente ácidos e 6,0 a 7,0 de acidez média. Normalmente, a amplitude média de

variação do pH dos solos é de 4,5 a 8,5. Dados ilustrados na Tabela 1 indicam que

medições feitas na estação de Itapéua apresentaram variação de 6,5 a 7,6; compatíveis

com resultados obtidos nesta pesquisa. Esta característica indica que os valores

encontrados, estão dentro do padrão para o tipo de solos de várzea. Para a variação

encontrada no perfil 5 MD de 4,8 atribuiu-se ao fato da coleta ter sido feita nas

primeiras camadas do solo, ou seja, entre profundidades de 0-10cm.

Com referência as análises de difração das argilas indicaram das dez

amostras coletadas a montemorilonita (Mt) típica de solos de várzea é um mineral (2:1),

a ilita (I), a caulinita (K) e a muscovita (M) e outros minerais restritos aos sedimentos

derivados das formações geológicas daquela região (Gráfico 3). Para Kiehl (1979), o

grupo de mineral 2:1 apresenta elevada capacidade para a retenção de água,

expandindo-se, consideravelmente, quando molhada; a degradação da estrutura da Mt

pode dar origem à caulinita (K) mineral 1:1, também encontrada nas amostras e que

Amostra

Profundidade

pH em água

PERFIL 1

1MD

0-20

5,8

90-100

7,3

PERFIL 2

2ME

0-20

6,3

PERFIL 3

3MD

80-100

6,6

0-20

6,7

PERFIL 4

4ME

80-100

6,7

PERFIL 5

5MD

0-10

4,8

80-90

5,7

PERFIL 6

6ME

0-10

7,2

80-100

7,3

pode transformar-se em ilita (I), mineral não expansivo quando não recebe por inclusão,

iôns de potássio, em suas camadas, outro elemento encontrado nas amostras.

Gráfico 3: Amostragem da difratometria de raios-x da fração argila feita em todas as amostras de solo.

Fonte: Laboratório de Difratometria de Raio X (Geologia), organizado por Freitas, 2009.

Horbe et al (2007), realizando a caracterização mineralogia e geoquímica

dos perfis sobre sedimentos neógenos e quaternários da bacia do Solimões na região de

Coari AM, que compõem as espécies de falésias do rio Solimões, na região Centro-

Leste da Bacia, identificou a partir nos difratogramas de raio X entre sete amostras

estudadas da fração argila, a montmorilonita, a ilita e a caulinita dentre outros minerais

restritos aos sedimentos da designados pelos autores como Formação Solimões e não

Formação Içá. De acordo com Krauskopf (1972), os minerais bilaminares do grupo da

caulinita apresentam menor capacidade de absorver íons e água, ao passo que os

trilaminares do grupo das montmorilonitas, cujas camadas são mais facilmente

separáveis, apresentam capacidade de absorver maior volume de íons e água.

Conseqüentemente, a montmorilonita é muito mais expansiva do que a caulinita. Esses

dados corroboram com as interpretações de que o tipo de argila encontrada, ou seja, a

montmorilonita, ao se expandir na presença de água, possibilita a retenção de água no

perfil propiciando processos erosivos como desmoronamento das margens.

Outra metodologia utilizada foi a medição batimétrica, de acordo com

Filiziola et al (2002) o rio Solimões/Amazonas apresenta um canal marcadamente

retilíneo na maior parte do seu curso e algumas outras formas meândricas. Dessa forma,

conhecer a geometria do canal é importante para o entendimento do processo de erosão

das margens e o diferenciado comprimento do talvegue. O talvegue para Guerra (1993)

é a linha de maior profundidade no leito fluvial. O estudo do mesmo é de grande

importância morfológica, em virtude da concentração de água que desce das vertentes.

No que concerne às regiões de planícies onde a calha é muito larga, como é o caso do

rio Amazonas, essa definição não chega a ter um grau de relevância, pois a declividade

não tem grande profundidade. Porém, fatores externos como as constantes

precipitações, a dinâmica do ciclo hidrológico, a vazão e velocidade, certamente

contribuem para este aspecto. Estes fatores em conjunto com a neotectonica também

promovem a instabilidade do comportamento na base do canal, apresentando talvegues

com profundidades diferenciadas.

A seção transversal do Gráfico 4 (margem direita Longitude: -63°7’43‖ e

Latitude: -4°1’55‖S; margem esquerda Longitude: -63°9’8‖ W e Latitude: -4°2’15‖ S)

observam-se dados temporais referentes a um período de cinco anos. A configuração

geométrica do canal se apresenta com fundo simétrico ligeiramente aprofundado, que se

evidencia por meio das cotas de 40 m obtidas nas proximidades da margem direita.

Nesse gráfico também é possível observar as seções batimétricas de outubro de 2008, o

que indicando algumas diferenças.

Gráfico 4 Medição batimétrica temporal do comportamento do canal na região do Médio Solimões Coari-

Amazonas em frente a comunidade da Costa Juçara para a Comunidade de Santa Rosa.

Fonte: Freitas, 2009.

Para melhor tratamento e sistematização dos dados obtidos, a técnica de

overlay foi utilizada, possibilitando assim, a análise comparativa, diante das

sobreposições de seções diferenciadas. A partir da aplicação desta metodologia, foi

possível identificar modificações na configuração geométrica do canal, que se

estabeleceram por processos de deposição no fundo do rio. Nesta região, segundo

relatos de moradores são constantes as quedas de material das margens. Este tipo de

informação contribuiu para a confirmação de que ocorreu uma pequena mudança na

feição do talvegue, porém, dever ser considerada relevante.

Com referência aos Gráficos 5 (direita -63°9’49‖ e -3°56’35‖ W; esquerda -

63°9’19‖ e -3°55’36‖S) e 6 (direita 63°9’5‖e -3°56’57‖W; esquerda 63°8’30‖ e -

3°56’25‖S), percebeu-se que a configuração apresentou-se simétrica por praticamente

todo o canal, evidenciado-se por meio de cotas que se mantiveram entre 10 e 20 m de

profundidade. Esta simetria é interrompida por maiores profundidades, indicadas

segundo valores batimétricos, que atingiram 30 e 35 m, próximo às duas margens. Estes

aspectos possivelmente associam-se a fendas no perfil do canal que se deve a forma

como a água corrente é distribuída dentro do canal.

Gráfico 5: Batimetria efetuada em frente ao terminal Aquaviário de Coari (TA-Coari) na região do Médio

Solimões a 16 km em linha reta da cidade de Coari. O que se observa é uma simetria nas margens direita

e esquerda do canal.

Fonte: Freitas, 2009.

Gráfico 6: Medição batimétrica em frente a Comunidade Esperança II para a Costa do Juçara, nesta região

está as instalações da empresa CONSAG, umas da importantes empresas responsáveis pela construção do

gasoduto Coari-Manaus, novamente se observa uma simetria do canal nas margens.

Fonte: Freitas, 2009.

No tocante a simetria do fundo dos canais no gráfico como mencionado

anteriormente, deve estar relacionada à uniformidade da distribuição de energia dentro

do mesmo, resultando na retilinidade do canal e de uma maior uniformidade na

resistência do material. As análises granulométricas desta região demonstraram que a

composição dos sedimentos é de predominantemente franco-siltosa, portanto, sendo

mais friável.

O perfil representado no Gráfico 5 foi o único que apresentou textura franco

arenosa. Dos cinco perfis batimétricos estudados, a partir da análise multitemporal, que

utilizou imagens de satélites referentes à escala de tempo de 21 anos comentada

anteriormente, observou-se que nessa área é bem expressiva a ação do fenômeno das

terras caídas na margem esquerda indicada na Figura 34.

Figura 34: Imagem da área de estudo a partir da sobreposição de imagens de satélite. A área churiada que

corresponde ao perfil do Gráfico 6 (em frente ao TA-Coari) é referente a todo material perdido no período

de 21 anos, ou seja, é um lugar que tem sofrido grande processo de erosão.

Fonte: Elaborado por Freitas, 2009.

Nas feições dos Gráficos 7 (―margem direita -63°8’13‖ e 3°57’58‖W;

margem esquerda -63°8’00‖ e -3°57’55‖S) e 8 (margem direita -63°8’20‖ e -

3°57’38‖W; margem esquerda -63°8’00‖ e -3°56’18‖S‖.) demonstraram o canal

assimétrico com um forte encaixamento aproximando de suas margens.

Gráfico 7: Medição batimétrica referente a comunidade Esperança II para a Costa do Juçara em frente ao

ramal da passagem do gasoduto Coari-Manaus, nessa sessão a assimetria do canal com profundidade

chegando aproximadamente a 70 metros.

Fonte: Freitas, 2009.

Gráfico 8: Análise batimética temporal feita em frente a comunidade Esperança II para a Costa do juçara

referente ao período de cinco anos (julho de 2003 e outubro de 2009) na região do Médio Solimões Coari-

Amazonas, demonstrando a assimetria do canal e uma pequena diferença nas feições do canal expressos

pelas linhas vermelha e azul a mais atual.

Fonte: Freitas, 2009.

Referente ao Gráfico 8 houve uma primeira medição realizada em julho de

2003 (inicio da vazante), durante visitas de campo como proposta de obtenção de

crédito para disciplina Geomorfologia Fluvial na turma do curso de Geografia, naquele

período ficou evidente que na área côncava (área de erosão), constituindo o trecho mais

estreito do talvegue, o rio apresentou profundidade de 70 m, por conseguinte de acordo

com Tricart (1977) essa região, em virtude de uma anomalia de natureza estrutural e

tectônica, resultou numa auto-captura do Solimões, sem que nenhuma mudança

litológica se manifestasse, ou seja, ocorreu na mesma formação geológica do Neógeno.

Dessa forma, na medição feita por essa pesquisa em outubro de 2008 (vazante) foram

pequenas as diferenças de medição, mesmo em ciclos diferentes, ou seja, houve uma

deposição de material de fundo, porém o rio continua com seu talvegue estabilizado.

Outros dados batimétricos referente à área de estudo demonstrada na Figura

30, foram obtidos de dados batimétricos feitos pela PROA, onde mostram medições

indicadas a cada 10 segundos.

Figura 39: Medição batimétrica referente à cidade de Coari no Médio Solimões e a ilha do Ariá, material

aluvial, as cores azul e verde diz respeito aos bancos de areia submersos.

Fonte: PROA, 2007.

Na Tabela 7 é possível observar as medições das larguras das margens

referentes aos perfis dos gráficos batimétricos nos períodos de cinco e vinte um ano.

Percebe-se que nesse período houve uma perda de material relevante, no que concerne

aos processos de erosão fluvial. Observa-se que no perfil 4 a diferença de percentual foi

mais intensa no período de cinco com 5,26 % do que nos vinte e um anos com 9,14 %

de perda de material das margens, o que não ocorre com perfil 8, onde a diferença não

foi tão expressiva no período de cinco anos com 1,11 % e vinte e um ano 11,17 %.

Indubitavelmente, as medições referentes ao período de vinte um ano, no que concerne

ao perfil 5 foi o que apresentou mais perda de material com 49,29 %. Diante dessa

amostragem percebe-se que a dinâmica do rio nessa região é intensa e a instabilidade

como a mobilidade de sedimento são constantes. O que contribui para que novas feições

geomorfológicas sejam originadas. Percebidas durante os diferentes períodos do regime

hidrológico, que é outro importante fator que deve ser conhecer no processo dessa

dinâmica fluvial.

N°

1987

2003

2008

Diferença de 5 anos (cm)

Diferença de 21 anos (cm)

PERFIL 4 (GRÁFICO)

3500m

3800m

3820m

300

5,26

320

9,14

PERFIL 5 (GRÁFICO)

1470m

2180m

710

48,29

PERFIL 6 (GRÁFICO)

1540m

1695m

155

10,06

PERFIL 7 (GRÁFICO)

1208m

1342m

134

11,09

PERFIL 8 (GRÁFICO)

1637m

1800m

1820m

163

1,11

183

11,17

Tabela 7: Diferença da largura das margens na área de estudo no período de cinco e 21 anos.

O regime hidrológico do rio Amazonas, que resulta fundamentalmente do

regime pluviométrico é muito irregular espacialmente. O ciclo hidrológico subdivide-se

em quatro períodos, segundo critérios hidrológicos: seca, enchente, cheia, e vazante.

Somente no município de Coari com um clima atualmente quente e chuvoso chega a

chover 2300 mm/ano e as chuvas é um importante elemento desse tipo de processo. No

Gráfico 9 e 10 encontra-se uma série temporal de 1987 a 2007 das cotas médias diárias

de mínimas e máximas do rio Solimões/Amazonas nas estações de Coari e Itapéua.

Gráfico 9: Medições das cotas médias diárias de mínimas e máximas do Rio Solimões/Amazonas estação

Coari.

Fonte: CPRM 2009. Elaborado por Freitas, 2009.

Gráfico 10: Medições das cotas médias diárias de mínimas e máximas do Rio Solimões/Amazonas

estação Itapéua.

Fonte: CPRM 2009. Elaborado por Freitas, 2009.

Os gráficos permitem observar o comportamento das cheias e vazantes no

período de 20 anos. Percebe-se que a freqüência das cheias é mais regular, normalmente nos

meses de junho com médias que variam de 1600 e 1700 cm e alguns eventos extremo como

em maio de 1987 com 1600 cm e julho com 1999 e 1800 cm. Nas vazantes as variações

foram mais freqüentes, apresentando-se mais irregulares como, por exemplo, em outubro de

1999, onde as cotas das médias chegaram a 200 cm. Outras informações no Gráfico 11

apresentam valores mais analíticos sobre as cotas máximas (azul claro) e mínimas (laranja)

observadas anualmente, bem como, sua média.

Gráfico 11: Medição hidrológica da estação Itapeúa mostrando boletins da rede hidrometeorologica com

valores de máximas e mínimas.

Fonte: Agencia Nacional de águas ( ANA- 2009) operada pelo Serviço Geológico do Brasil e os dados de

climatologia foram fornecidos pelo SIPAM

No período de cheia o rio tem um comportamento importante para a

dinâmica fluvial, em conjunto com chuva, um dos fatores controladores da erosão,

transporte e deposição. Com as chuvas o grau de relevância pelo o efeito da água sobre

a mecânica das margens acaba acentuando a erosão, pois é quando os materiais das

margens estão saturados. E Com a inundação sedimentos são depositados (formando

planície de impedimento) e/ou carregados pelo turbilhonamento da água no pacote. A

ação corrosiva da água nas margens é intensa, contribuindo para a erosão e transporte

desses sedimentos formando assim os depósitos de inundação.

Durante a vazante ou seca é possível observar todo o trabalho do rio feito no

período da cheia. No que concerne ao comportamento do pacote sedimentar durante o

período de seca os poros são preenchidos normalmente com água e ar e a força de

cisalhamento do material é parcialmente dependente da matriz de sucção, definindo a

diferença entre a pressão do ar e a pressão de água dos poros não saturados. De acordo

com Ritter et al (2002), durante eventos de precipitação é diminuída a matriz de sucção,

causada pela infiltração da água da chuva e com o tempo pode ser suficiente em muitos

casos a iniciação a falha da margem, como assim denominou. Observou-se que no

período de subida do rio, o processo de desabamento e desmoronamento é

predominante, enquanto que na vazante predomina o processo de escorregamento e

deslizamento.

Na Figura 36 foi organizada um esquema ilustrativo a partir da análise

empírica feita no campo, que mostra o fluxo de água dentro do canal naquela região,

identificando as áreas de erosão (côncava) e deposição (convexa) proveniente de

planície de inundação. Na Figura 37 observa-se o turbilhonamento da corrente naquela

região, que provavelmente em ação conjugada da pressão gravitacional da água retida

no pacote sedimentar, é um dos principais fatores responsáveis das terras caídas naquela

região.

Figura 36: Esquema ilustrativo dos padrões de fluxo, destacando as áreas de erosão, deposição e barras de

acréscimo (ilhas e bancos aluviais).

Fonte: Freitas, 2009.

Figura 37: Hidrodinamica da água margem direita da Costa da Santa Rosa, formas turbulentas que em

ação conjugada com a pressão gravitacional da água retida no pacote sedimentar, são um dos principais

fatores responsáveis pelas terras caídas no rio Amazonas principalmente durante a cheia.

Fonte: Freitas, 2009.

A maneira como o fluxo de água se comporta dentro do canal influencia na

forma de organização do trafego fluvial. As medições batimétricas entram como um

papel importante para a navegação nessa região diante da dinâmica do rio. Outro fator

que dever ser compreendido, tendo em vista ser intenso o fluxo de transporte fluvial a

serviço da Transpetro/ Petrobras e de embarcações que atracam na Estação Portuária da

cidade de Coari fazendo linha entre Manaus/Coari (vice versa) e para municípios como

Tefé, Alvarães, Fonte Boa e até mesmo Tabatinga, dentre outras pequenas cidade na

região. Embarcações que variam em tamanho, capacidade e potência, que transportam

carga e pessoas.

Na Tabela 9 é possível observar dados da capacidade, a potência do motor, a

velocidade e o tempo do percurso, informados pelo TA-Coari de algumas embarcações

que prestam serviço. Com referencia à estação Portuária da cidade, basicamente, atraca

em média de 26 a 30 barcos ao mês, que normalmente fazem de duas a três viagens por

semana. Essas embarcações têm motor marítimo com potência diferenciada, os de

grande porte variam entre 475, 764 e 800 HP

e bastante potentes, o que muitas vezes

evidencia a ocorrência constante de banzeiro.

1 HP ou CV é igual a 0,7457 KW

Quadro 2: Quadro com embarcações marítimas de transporte de passageiros e cargas.

Fonte: TA-Coari, organizados por Freitas, 2009.

As balsas ou barcaças que prestam serviços a Transpetro/Petrobras possuem

empurradores com dois motores marítimos de 550 HP, que subindo o rio chegam a

percorrer entre a REMAM e o TA-Coari em média de 6 a 8 milhas e descendo o rio,

retornando a Manaus fazem de 9 a 12 milhas. Os navios normalmente subindo o rio

chegam a percorrer 12 milhas subindo o rio e descendo de 19 a 20 milhas. A diferença

dos valores referente a subir e descer o rio se deve, pois, por que as embarcações

quando estão descendo o rio já estão carregadas com petróleo ou com gás GLP. No caso

do petróleo, como é um produto que tem mais peso, provoca o rebaixamento do calado

da embarcação e referente ao gás GLP é um produto que tem massa, mas não tem

volume. No entanto, em se tratando de carregamentos materiais infláveis é necessário

ter cautela no tráfego, obedecendo às rotas marítimas (Figura 38).

Figura 38: As linhas tracejadas são referentes às rotas dos barcos, identificando a área de maior

profundidade no canal do rio Solimões na região de Coari-AM.

Fonte: PROA, 2007.

Diante do que foi pesquisado e comentado, novamente cabe mencionar a

complexidade que envolve o fenômeno das terras caídas quanto aos mecanismos de sua

formação e suas causas (deslizamento, desabamento e desmoronamento). Para essa

região observou-se que o processo de erosão das margens está associado à dinâmica do

rio com suas correntes fluviais sazonais que solapam as escarpas marginais e aos

fenômenos maciços de movimentação, controlados pela textura e estratigrafia dos

sedimentos de planície de inundação e das águas das chuvas que se infiltram nos poros

dos sedimentos inconsolidados, aumentando, assim, o peso da massa e o desequilíbrio

material das margens. Contudo, este trabalho vem reforçar o entendimento dessa

modalidade erosiva, que seguramente é resultado de uma combinação de fatores, sejam

eles de origem hidrodinâmica, hidrostática, tectônicos, litológicos, climáticos e em grau

menor a ação antrópica. Entendo que o fenômeno das terras caídas é um processo

fluvial não exclusivo do rio Solimões/Amazonas, mas da dinâmica de uma rede fluvial,

ressaltando, porém que o mesmo se destaca em rios de águas brancas justamente pelo

complexo e dinâmico sistema geomorfógico e fluvio-lacustre.

CONSIDERAÇÕES FINAIS

Os resultados das análises e estudos desta pesquisa possibilitaram observar

que o uso e integração de produtos cartográficos dos trabalhos empíricos e

bibliográficos constituíram a chave para se chegar aos resultados da proposta deste

estudo. A utilização e uso de diferentes sensores orbitais neste caso (imagens de Radar

modelo SRTM e satélite Landsat TM 5 e Cbers) possibilitou a verificação das mudanças

ocorridas nos períodos de 21 anos e apresentou resultados satisfatórios de identificação

das mudanças ocorridas na configuração geomorfológica das margens.

Na interpretação dos resultados granulométricos foi definido material

tipicamente friável (franco-siltoso e franco-arenoso). As propriedades físico-químicas

do material tendem a reduzir a resistência dos materiais das margens e assim promover

a instabilidade e/ou ―movimento de massa‖ pelo processo de enfraquecimento e queda.

A ação erosiva da água superficial e subsuperficial favoreceu a erosão lateral e o

solapamento que muitas vezes é acentuado pela ação dos banzeiros produzidos por

embarcações.

Outro fator importante a ser mencionado é o papel da neotectonica

associados a zonas de falhas, responsáveis pelas diferentes tipologias de drenagem e

geometria dos canais. Com relação ao ciclo hidrológico observou-se que a erosão é

maior quando o rio está enchendo, devido ao aumento da pressão hidráulica, associado

às intensas chuvas. Contudo, pode-se compreender que a erosão das margens raramente

resulta de um único processo, mas sim de uma combinação de fatores como: geológicos,

neotectônico, estruturais, climáticos, geomorfológico, pedógicos e em menor proporção

a ação antrópica. E que os conceitos de erosão fluvial contidos na literatura são

limitados e não permitem a compreensão e explicação da erosão acelerada nas margens

do rio Amazonas. Isso talvez se deve, pois, aos estudos de Geomorfologia Fluvial e de

Hidrologia se reportarem a ambientes onde os rios são de média e alta declividade,

conseqüentemente com pequena área de transbordamento.

No entanto, o estudo realizado no trecho da Cidade de Coari ao Terminal

Solimões (TA-Coari) mostrou que nessa região a velocidade de erosão margens tem

uma continuidade, que se estende ao longo do curso do rio, percebendo que o processo

de ―terras caídas‖ determina o tipo e a magnitude da erosão não somente lateral, mas

que vai muito mais longe; posteriormente ocorre no fundo do canal e somente a erosão

vertical não deve assumir essa significância, visto que a corrosão é uma das

características erosivas que tem um papel importante na erosão das paredes do fundo do

leito.

De qualquer forma, a análise acerca dos fatores controladores foi de total

importância para o entendimento da dinâmica relacionada aos fenômenos das ―terras

caídas‖, estando esta pesquisa em concordância com Carvalho (2006), entendendo que

se devem rever os fundamentos de erosão fluvial, principalmente falando do rio

Amazonas.

Acredita-se que esta pesquisa tenha dado seu grau de contribuição para o

avanço do conhecimento de todo um conjunto de fatores, que tem seu grau de

contribuição, mas requer continuidade de estudos, afinal quando se fala de rio

Amazonas os processos são dinâmicos e complexos, mas que com ousadia, podem-se

chegar ao entendimento e compreensão dos fatos.

REFERÊNCIAS BIBLIOGRÁFICAS

AB’ SÁBER, Aziz Nacib. Os domínios de natureza no Brasil. São Paulo: Ateliê

Editorial, 2003.

ANDRADE, G. Oliveira de. Furos, paranás e igarapés. Rio de Janeiro: Bol. Carioca de

Geog. 1956.

AYRES, J. M. As matas de várzea do Mamirauá: médio Rio Solimões. Brasília, DF.

Sociedade Civil Mamirauá, 1995. 124 p.

BEZERRA, P. E. L.; LIMA, M. I. C. COELHO, F. A. J. F. Estruturação neotectonica da

Folha SA-20-Manaus. In: Simpósio de Geologia da Amazônia, 6, 1999, Manaus. Anais.

Manaus: SBG/NO, 1999.

BIZZI, L. A.; SCHOBBENHAUS, C.; GONÇALVES, J. H.; BAARS, F. J.;

DELGADO, I. M. O.; ABRAM, M. B.; LEÀo Neto, R.; MATOS, G. M. M.; SANTOS,

J. O. S. Mapa geológico do Brasil, Geologia, tectônica e recursos minerais do Brasil.

CPRM, Brasília, 2001. 4 CD-ROM.

CARVALHO, José Alberto Lima de. Terras Caídas e Conseqüências Sociais. Paraná da

Trindade, município de Itacoatira-Am Brasil, 2006. (Dissertação). Universidade Federal

do Amazonas, Manaus, 2006.

CASTRO, Felipe Cesar Nascimento, ET al,. A busca por ralações entre

Geoprocessamento e Geomorfologia na elaboração de um planejamento territorial.

Anais - I I Simpósio Regional de Geoprocessamento e Sensoriamento Remoto

Aracaju/SE, 10 a 12 de novembro de 2004.

CHISTOFOLETTI, Antônio. Geomorfologia. Edgard Blucher, São Paulo, 1980.

CHRISTOFOLETTI, A. Geomorfologia Fluvial. São Paulo: Edgard Blucher, 1981. vol.

1. 313 p.

CHISTOFOLETTI, Antônio. Geomorfologia Fluvial. Edgard Blucher, São Paulo, vol.

2. 1991.

COSTA, R. C, R. NATALI FILHO, T., OLIVEIRA, A. A. B. Geomorfologia da Folha

SA-20-Manaus. In: Brasil. Departamento Nacional da Produção Mineral. Projeto

RADAMBRASIL. Folha SA-20-Manaus. Geologia, Geomorfologia, Pedologia,

vegetação e uso potencial da terra. Levantamento de Recursos Naturais, Rio de Janeiro:

MME/DNPM, 1976. V.18, cap. 2.

CPRM. Serviço Geológico do Brasil. Geologia e Recursos minerais do estado do

Amazonas. Programa Geologia do Brasil. CPRM, Amazonas, 2006. CD-ROM.

CRUZ, O. A Serra do Mar e o Litoral na Área de Caraguatatuba. Contribuição à

Geomorfologia Tropical Litorânea. São Paulo. 1974. IGEO/USP.

CUNHA, F. M. B. Aspectos morfoestruturais do baixo Amazonas. In Simpósio de

Geologia da Amazônia, 3, SBG/NO, Belém. Anais. SBG/NO, 1991.

CUNHA, Sandra B e GUERRA A. J. T. Geomorfologia: exercícios, técnicas e

aplicações, Ed. Bertrand Brasil, 1994.

CUNHA, Sandra B. Geomorfologia Fluvial. São Paulo. Bertrand Brasil, 1995.

CUNHA, Sandra B., GUERRA, Antonio J. T. Geomorfologia: Uma Atualização de

Bases e Conceitos. 3ª edição. Rio de Janeiro: Bertrand Brasil, 1998.

CUNHA, H. B. da; PASCOALOTO, D. Hidroquímica dos rios da Amazônia.Centro

Cultural dos povos da Amazônia. 2006.

EMBRAPA. Manual para Descrição e Coleta de Solos no Campo. Centro de Pesquisa

de Solos. 3ª Edição. Campinas. São Paulo, 1996.

EMBRAPA. Sistema Brasileiro de Classificação de Solos. Rio de Janeiro, 1999.

ESTEVES, F. A. Fundamentos de limnologia. Rio de Janeiro: Interciência. FINEP,

1988.

DIAS, F. P., HERRMANN, Maria L. P. Susceptibilidade a deslizamentos: Estudo de

caso no bairro Saco Grande, Florianópolis. SC. Revista On Line. 2002. Caminhos de

Geografia 3 (6).

FERREIRA, S. F.; REICHARDS, Klaus e MIRANDA Sebastião A. F.; Características

Física de Sedimentos e solos de dois lagos de Várzea na América Central. ACTA

AMAZONICA 29 (2): 1999.

FISCH, Gilberto; MARENGO, José A.; NOBRE, Carlos A. Uma Revisão Geral Sobre o

Clima da Amazônia. ACTA AMAZÔNICA, V. 28, nº 2, 1998.

FILIZIOLA, N., GUYOT, J. L., MOLINIER, M., GUIMARÃES, V., OLIVEIRA, E.,

FREITAS, M. A. II Caracterização Hidrológica da Bacia Amazônica. In: RIVAS, A. e

FREITAS, C. (ORG). Amazônia: Uma perspectiva Interdisciplinar. Manaus. EDUA,

2002.

FRANÇA, Maria da S; Aplicação de Sensoriamento Remoto no estudo da influencia da

Dinâmica Sazonal do Rio Amazonas sobre a morfologia dos sistemas lacustre. INPE

São José dos Campos. 2005. Dissertação de Mestrado do Curso de Pós-Graduação em

Sensoriamento Remoto, INPE. São Paulo. 2005.

FRANCO, E.M.S; MOREIRA, M.M.A. Geomorfologia. Folha SA -19, Içá. Rio de

Janeiro: Radambrasil, 1977. vol. 14.

FURCH, K. Water chemistry of the Amazon basin: the distribution of chemical

elements among freshwaters. In:Sioli, H. (ed). The Amazon: limnology and landscape

ecology of a mighty Tropical River and its basin. Dordrecht: Dr. W. Junk Publ., 1984.

GUERRA, A.J. T. Dicionário Geológico-Geomorfológico. Rio de Janeiro: IBGE, 1993.

GUERRA, A.J. DA SILVA, A.S., BOTELHO, R.G. Erosão e Conservação dos Solos:

Conceitos, Temas e Aplicações Rio de Janeiro: Bertrand Brasil, 1999

HORBE, Adriana M. C., PAIVA, M. R. P., MOTTA, M. B., HORBE, M. A.

Mineralogia e geoquímica dos perfis sobre sedimentos neógenos e quaternários da bacia

do Solimões na região de Coari AM. Acta Amazônica, 2007, v. 37, p. 81-90.

HOREL, J.D., HAJMANN, A.N.; GEISLER, J. E. An investigation of the annual cycle

of convective activity over the tropical Americas. Journal of Climate, 1989.

IBGE. Instituto Brasileiro Geografia Estatística. Geografia do Brasil. Região Norte.

Vol. 5. Rio de Janeiro, 1992

IBGE. Instituto Brasileiro Geografia Estatística. Manual Técnico de Pedologia.

Departamento de Recursos Naturais e Estudos Ambientais. Fundação IBGE. Rio de

Janeiro, 1995.

IGREJA, H.L.S.; CATIQUE, J. Análise Neotectônica do Lineamento de Itacoatiara

Centro-Leste do Estado do Amazonas. In: SBG/Núcleo Brasília, Simpósio Nacional de

Estudos Tectônicos, 1977, 6, Pirinópolis-GO, Anais.

IRIONDO, M.H. Geomorfologia da planície amazônica. In: Simpósio do Quartenário

do Brasil, 4,. São Paulo, 1982.

JUNK, W. J. Flood tolerance and tree distribution in central Amazonian floodplains. In:

Holm-Nielsen, L. B.; Nielsen, I. C.; Balslev, H. (eds). Tropical forest: botanical

dynamics, speciation and diversity. New York: Academic Press, 1989.

KIEHL, Edmar José. Manual de Edafologia. Relações solo-planta. Ed Agronômica

Ceres. São Paulo, 1979.

KLAMMER, G. The relief of extra-Andean Amazon basin. In:Sioli, H. The Amazon:

Limnology and Landscape Ecology of a Mighty Tropical River and its Basin.

Dordrecht: Dr. W. Junk, 1984. p. 47-83.

KRAUSKOPF, K. B. Introdução à geoquímica. São Paulo: Polígono, 1972. v. 2.

KRUSCHE, Nísia; SARAIVA, Jaci M. B; REBOITA, Michelle S. Normais climáticas

provisórias de 1991 a 2000 para Rio Grande, RS. Rio Grande, Ed. FURG, 2001.

LATRUBESSE, E.; RANCY, A., RAMONELL, C. G. & SOUZA, F. J. P.A Formação

Solimões: Uma formação do Mio-Plioceno da Amazônia Sul-Ocidental In: Simpósio de

Geologia da Amazônia, 4 SBG-Núcleo Norte, Belém, 1994. Boletim de Resumos

Expandidos.

LATRUBESSE, E., FRANZINELLI, E. The holocene alluvial plaino f the middle

Amazon river, Brasil. Geomorphology, 2002.

LEITE, Fátima P. R. Palinologia da Formação Solimões, Neógeno a Bacia do Solimões,

Estado do Amazonas, Brasil: Implicações Paleoambientais e Bioestratigráficas. Brasília-

DF. Dezembro de 2006.

LIMA, Débora M & ALENCAR Edna F. A lembrança da História : memória social,

ambiente e identidade na várzea do Médio Solimões. Lusotopie 2001.

LIMA, H. N. Gênese, química, mineralógica e micromoforlogia de solos da Amazônia

Ocidental. 2001, 176p. Tese (Doutorado em solos e Nutrição de Plantas). Universidade

Federal de Viçosa, Viçosa. 2001.

LIMA, H. N., TEIXEIRA, W. G., SOUZA, K. W. . O solo da paisagem da várzea com

ênfase no trecho Coari Manaus. In: FRAXE, Therezinha de J. P.; PEREIRA, Henrique

dos S.; WITKPKI, Antônio C. (Org.). Comunidades Ribeirinhas Amazônicas: Modos de

Vida e Uso dos Recursos Naturais. 1 ed. Manaus: Editora da Universidade do

Amazonas, 2007, v. I.

MAIA, R. G. N., GODOY, H. O; YAMAGUTI, H. S., MOURA, P.A.; COSTA, F. S.

F., HOLANDA, M. A., COSTA, J. A. Projeto carvão no alto Solimões Relatório Final.

Manaus, CPRM/DNPM, v. l, 1977.

MAURO, C. A., NUNES, B.T.A., FRANCO, M. S.M. Geomorfologia da Folha SB -20-

Purus. In: Brasil. Departamento Nacional da Produção Mineral. Projeto

RADAMBRASIL. Folha SB-20-Purus. Geologia, Geomorfologia, Pedologia, vegetação

e uso potencial da terra. Levantamento de Recursos Naturais, Rio de Janeiro:

MME/DNPM, 1978. v. 17.

MILANI, E.J.; ZALÁN, P.V. An outline of the geology and petroleum systems of the

Paleozoic interior basins of South America. Episodes, 1999.

MIRANDA, F. P. Significados geoestruturais da Bacia do Alto Amazonas. Ecológico

das anomalias morfoestruturais da Bacia do Alto Amazonas. In: Simpósio Amazônico,

2, 1984, Manaus. Anais. SBG/NO, DNPM, 1984, v. 1.

MOREIRA, A. A. N. Relevo. In Geografia do Brasil: Região Norte. Rio de Janeiro,

Fundação Instituto Brasileiro de Geografia e Estatística, p. 1-38, 1977.

NASCIMENTO, D. A; MAURO, C. A; GARCIA, M. G. L. Geomorfologia. Folha SA-

21. Rio de Janeiro: Radambrasil, 1976.

NPAIS. Normas Provisórias para Atualização com Imagem de Satélite, Diretoria de

Serviço Geográfico do Exercito. 2002.

OLIVEIRA, A. A. B; PITTHAN, J. H. L. GARCIA, M. G. L. Geomorfologia. Folha

SB- 19, Juruá. Rio de Janeiro: Radambrasil, 1977. vol. 15.

PEREIRA, H. S. A dinâmica da Paisagem Socioambiental das várzeas do Rio Solimões-

Amazonas. In: FRAXE, Therezinha de J. P.; PEREIRA, Henrique dos S.; WITKOSKI,

Antônio C. (Org.). Comunidades Ribeirinhas Amazônicas: Modos de Vida e Uso dos

Recursos Naturais. 1 ed. Manaus: Editora da Universidade do Amazonas, 2007, v. I, p.

25.

RADAMBRASIL, Projeto. Levantamentos de Recursos Naturais. Departamento

Nacional da Produção Mineral. MME/DNPM Folha SA. 20 Manaus. Vol 17 e 18. Rio

de Janeiro, 1977 e 1978.

RIBEIRO, O. L. Morfodinâmica do Rio Solimões na Região entre Coari e Anamã,

Estado do Amazonas. Manaus. 2009. Dissertação de Mestrado, Universidade Federal do

Amazonas. Manaus. 2009.

RITTER, Dale F.; KOCHEL, R. Craig; MiLLER, Jerry R. Process geomorphology.

Published by Megraw-Hill Companies New York, 2002.

RODRIGUES, Cleide; ADAMI, Samuel. Técnicas Fundamentais para Estudos de

Bacias Hidrográficas. In: VENTURI, Luis Antônio Bittar (Org.). Praticando Geografia-

técnicas de campo e laboratório. São Paulo: Oficina de Textos, 2005.

ROSSETTI, D. F.; GOES, A. M.; TOLEDO, P. M.; SANTOS JÚNIOR, A. E. A.; PAZ,

J. D. S. Evolução de paisagens no Neogeno da Amazônia e Implicações na origem e

distribuição da Biodiversidade. 2004.

ROZO, Max G. Evolução Holocênica do rio Amazonas entre a Ilha do Careiro e a foz

do rio Madeira. Manaus, 2004. (Dissertação de Mestrado, Universidade Federal do

Amazonas. 2004.

SALATI, E. Dall'Olio, A.; Matsui, E.; Gat, J.R. Recycling of water in the Amazon

basin: an isotopic study. Water Resource Research, 1979.

SALATI, E. O Clima atual depende da floresta. In: Amazônia; desenvolvimento,

integração, ecologia. São Paulo, (Brasília) CNPq, 1983. p. 45-100.

SALATI, E.; MARQUES, J. Climatology of the Amazon region. In The Amazon -

Limnology and landscape ecology of a mighty tropical river and its basin. SIOLI, H.

(ed.). Dr. W. Junk Publishers, 1984.

SELBY, M.J. Hillslope Materials & Processes. Oxford : Oxford University Press. 1990.

SIEPPEL, S. J.; HAMILTON, S. K.; MELACK, J. M. Inundation area and

morphometry of lakes on the Amazon River floodplain. Archives of

Hydrobiology,1992, v. 123.

SILVA, G. G. et al. Folha SA-21 Santarém. Projeto RADAM. Rio de Janeiro. DNPM.

Recursos Naturais. 1976, v. 10.

SILVA, Augusto J. P,; LOPES, Ricardo da C.; VASCONCELOS, Antônio M.; BAHIA,

Ruy B. C. Bacias Sedimentares Paleozóicas e Meso-Cenozóicas Interiores: Geologia,

Tectônica e Recursos Minerais do Brasil 55. BIZZI, L. A.; SCHOBBENHAUS, C.;

VIDOTTI, R. M.; GONÇALVES, J. H. (eds.) CPRM, Brasília, 2003.

SIVA, CLauzionor L.; ROSSETTI, Dilce de F. História Geológica dos rio da

Amazônia. Ciência e Cultura. São Paulo, 2009. Vol. 61 n°3.

SIOLI, H. Alguns resultados e problemas da limnologia amazônica. Belém, IPEAN,

Boletim. Técnico, 24. 1951.

SIOLI, H. Amazônia - Fundamentos de ecologia da maior região de florestas tropicais.

Petrópolis, Vozes, 1985.

SOARES, Lúcio de C. Hidrologia. In: Geografia do Brasil; Rio de Janeiro: IBGE, 1989.

SPERLING, E. V. Morfologia de lagos e represas. Belo Horizonte: Desa/UFMG, 1999.

STERNBERG, H. O. Vales tectônicos na planície amazônica?. Revista Brasileira de

Geografia, 1950, v. 12.

STERNBERG, H. O. A água e o homem na várzea do Careiro. Belém: Museu Paraense

Emilio Gueldi, 1998.

SUGUIU, K. & BIGARELLA, J. J. Ambientes Fluviais. Florianópolis: Ed. da UFSC,

1990.

TRICART, Jean L.. F. Tipos de planícies aluviais e de leitos fluviais na Amazônia

brasileira. Rio de Janeiro, 1977.

VIEIRA, L. S. e SANTOS, P. C. T. C. dos. Amazônia seus solos e outros recursos

naturais. São Paulo. Agronômica Ceres. p. 416.

WETZEL, R. G. Limnology. Philadelphia: W. B. Saunders, 1976.

Livros Grátis
( http://www.livrosgratis.com.br )

Milhares de Livros para Download:

Baixar livros de Administração
Baixar livros de Agronomia
Baixar livros de Arquitetura
Baixar livros de Artes
Baixar livros de Astronomia
Baixar livros de Biologia Geral
Baixar livros de Ciência da Computação
Baixar livros de Ciência da Informação
Baixar livros de Ciência Política
Baixar livros de Ciências da Saúde
Baixar livros de Comunicação
Baixar livros do Conselho Nacional de Educação - CNE
Baixar livros de Defesa civil
Baixar livros de Direito
Baixar livros de Direitos humanos
Baixar livros de Economia
Baixar livros de Economia Doméstica
Baixar livros de Educação
Baixar livros de Educação - Trânsito
Baixar livros de Educação Física
Baixar livros de Engenharia Aeroespacial
Baixar livros de Farmácia
Baixar livros de Filosofia
Baixar livros de Física
Baixar livros de Geociências
Baixar livros de Geografia
Baixar livros de História
Baixar livros de Línguas

Baixar livros de Literatura
Baixar livros de Literatura de Cordel
Baixar livros de Literatura Infantil
Baixar livros de Matemática
Baixar livros de Medicina
Baixar livros de Medicina Veterinária
Baixar livros de Meio Ambiente
Baixar livros de Meteorologia
Baixar Monografias e TCC
Baixar livros Multidisciplinar
Baixar livros de Música
Baixar livros de Psicologia
Baixar livros de Química
Baixar livros de Saúde Coletiva
Baixar livros de Serviço Social
Baixar livros de Sociologia
Baixar livros de Teologia
Baixar livros de Trabalho
Baixar livros de Turismo
