Universidade Federal do Rio Grande do Norte
Centro de Ciências Exatas e da Terra
Programa da Pós-Graduação em Geodinâmica e Geofísica
DISSERTAÇÃO DE MESTRADO
EVOLUÇÃO TERMOCRONOLÓGICA DO SISTEMA DE FALHAS
SENADOR POMPEU - CE
Autor:
ANTONIO SÂNZIO ÁVILA CAVALCANTE
Orientador:
JAZIEL MARTINS SÁ
Dissertação n° 059/PPGG
Natal - RN, novembro de 2006.
ads:
Livros Grátis
http://www.livrosgratis.com.br
Milhares de livros grátis para download.
Universidade Federal do Rio Grande do Norte
Centro de Ciências Exatas e da Terra
Programa da Pós-Graduação em Geodinâmica e Geofísica
DISSERTAÇÃO DE MESTRADO
EVOLUÇÃO TERMOCRONOLÓGICA DO SISTEMA DE FALHAS
SENADOR POMPEU - CE
Autor:
ANTONIO SÂNZIO ÁVILA CAVALCANTE
Comissão Examinadora:
Prof. Dr. Jaziel Martins Sá (PPGG/UFRN)
Prof. Dr. Francisco Hilário Rego Bezerra (PPGG/UFRN)
Prof. Dr. Pedro José Iunes (IFGW/UNICAMP)
Natal - RN, novembro de 2006.
Dissertação de Mestrado apresentada em
27 de novembro de 2006, para a obtenção
do título de Mestre em Geodinâmica pelo
Programa de Pós-Graduação em
Geodinâmica e Geofísica da UFRN.
ads:
DEDICATÓRIA
Aos meus pais,
José Mendes Cavalcante e Odete Ávila Paiva Cavalcante.
i
AGRADECIMENTOS
Declaro meus agradecimentos aos orientadores, professores, colegas, familiares e às
instituições de ensino e pesquisa, que contribuíram de forma direta ou indireta para a
concretização desta pesquisa.
Aos orientadores, Dr. Jaziel Martins Sá e Dr. Francisco Hilário Rego Bezerra, pelos
ensinamentos e pelo empenho e entusiasmo com que conduziram todo este trabalho.
Aos professores do IFGW/UNICAMP, Dr. Júlio César Hadler Neto, Dr. Pedro José
Iunes, Dr. Sandro Guedes de Oliveira e Dr. Carlos Alberto Tello Saenz, pela disposição e
compromisso assumido durante toda esta pesquisa.
Aos professores do PPGG/UFRN, Dr. Antonio Carlos Galindo, Dr. Venerando Eustáquio
Amaro e Dra. Maria Osvalneide Lucena Souza, pelas contribuições apresentadas.
Aos colegas do IFGW/UNICAMP, Dr. Eduardo Augusto Campos Curvo, MSc. Pedro
Augusto Franco Pinheiro Moreira, Igor Alencar Vellame, MSc. Rosane Palissari, pela ótima
convivência e pela valiosa experiência propiciada.
Aos colegas do PPGG/UFRN, Mary Lúcia, Mickaelon Belchior, Ronaldo Cavalcante,
Francisco Cezar, Ana Torquato, Yoe Alain, Sâmia Freitas, Ana Paula, Francisco Valdir,
Gustavo, Fábio Souza, Nilton, Anna Pauletti e Nilda Lima, pela amizade e experiência
compartilhada.
Aos colegas da Mineração Serra Grande (MSG), Rodrigo, Marcos, Alexandre, Leonardo,
Túlio, Diogo, Maurice, Wellington, Cristiane, Natália, Ângelo, Renato e demais amigos, pela
excelente recepção e companheirismo nesta reta final de nosso trabalho.
À minha esposa, Kelly, aos meus irmãos, Sales e Valfrida, aos meus cunhados, Deda e
Dário, e ao meu sobrinho, Héctor, pela vida inteira.
Às instituições de ensino e pesquisa, Universidade Federal do Rio Grande do Norte
(UFRN), Universidade Estadual de Campinas (UNICAMP), Programa de Pós-Graduação em
Geodinâmica e Geofísica (PPGG) e ao Conselho Nacional de Desenvolvimento Científico e
Tecnológico (CNPq), pelo incentivo profissional e apoio financeiro e pela oportunidade de
crescimento pessoal.
ii
ÍNDICE
DEDICATÓRIA
i
AGRADECIMENTOS
ii
LISTA DE FIGURAS, FOTOS E TABELAS
v
RESUMO
vi
ABSTRACT
viii
Capítulo 1: INTRODUÇÃO
1.1 Considerações iniciais 01
1.2 Objetivos 02
1.3 Localização da área de pesquisa 03
Capítulo 2: CONTEXTO GEOLÓGICO REGIONAL
2.1 Província Borborema 04
2.2 Pré-Cambriano da Província Borborema 05
2.2.1 Compartimentos lito-estruturais da Província Borborema 05
Terreno Ceará Central (TCC) 06
Terreno Jaguaribeano (TJ) 07
2.2.2 Sistema de zonas de cisalhamento da Província Borborema 08
Zona de Cisalhamento Senador Pompeu (ZCSP) 08
2.3 Fanerozóico da Província Borborema 09
2.3.1 Tectonismo paleozóico 10
2.3.2 Tectonismo mesozóico 10
2.3.3 Tectonismo cenozóico 16
2.4 Aspectos morfo-tectônicos da Província Borborema 17
Capítulo 3: GEOLOGIA LOCAL
3.1 Ferramentas de interpretação 19
3.1.1 Processamento e interpretação de imagens SRTM 19
Critérios hidrográficos 21
Critérios morfológicos 22
3.1.2 Estudos geológicos de campo 23
Aspectos lito-estruturais 24
Aspectos morfo-estruturais 27
Capítulo 4: TERMOCRONOLOGIA POR TRAÇOS DE FISSÃO
4.1 Considerações iniciais 32
4.2 Coleta e separação mineral 33
4.3 Fundamentos da equação de idade 33
4.4 Annealing dos traços de fissão 36
4.4.1 Fatores que influenciam o annealing 37
4.4.2 Modelamento do annealing 37
4.4.3 Correção da equação de idade 41
4.5 Revelação e observação dos traços de fissão 41
Capítulo 5: RESULTADOS
5.1 Considerações preliminares 44
5.2 Idades aparentes e corrigidas 44
5.3 Histórias térmicas 47
5.4 Evolução termocronológica da ZCSP 47
Capítulo 6: DISCUSSÕES E CONCLUSÕES
6.1 Datação por traços de fissão em apatitas 53
Referências bibliográficas
LISTA DE FIGURAS, FOTOS E TABELAS

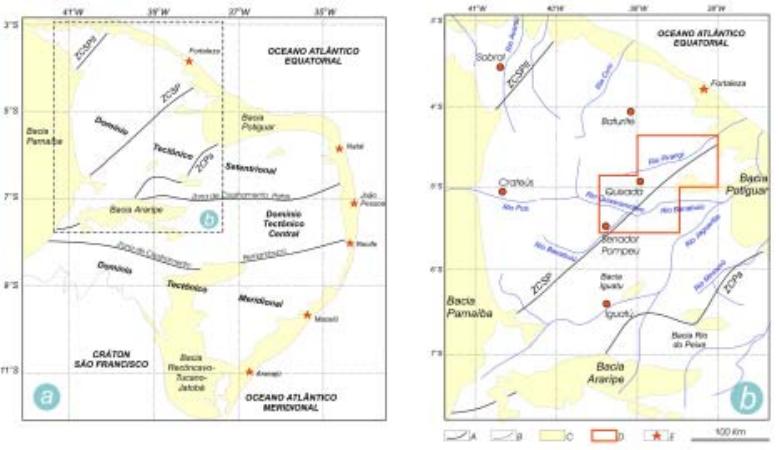

Figura 1.1: mapa de localização da área de pesquisa 03

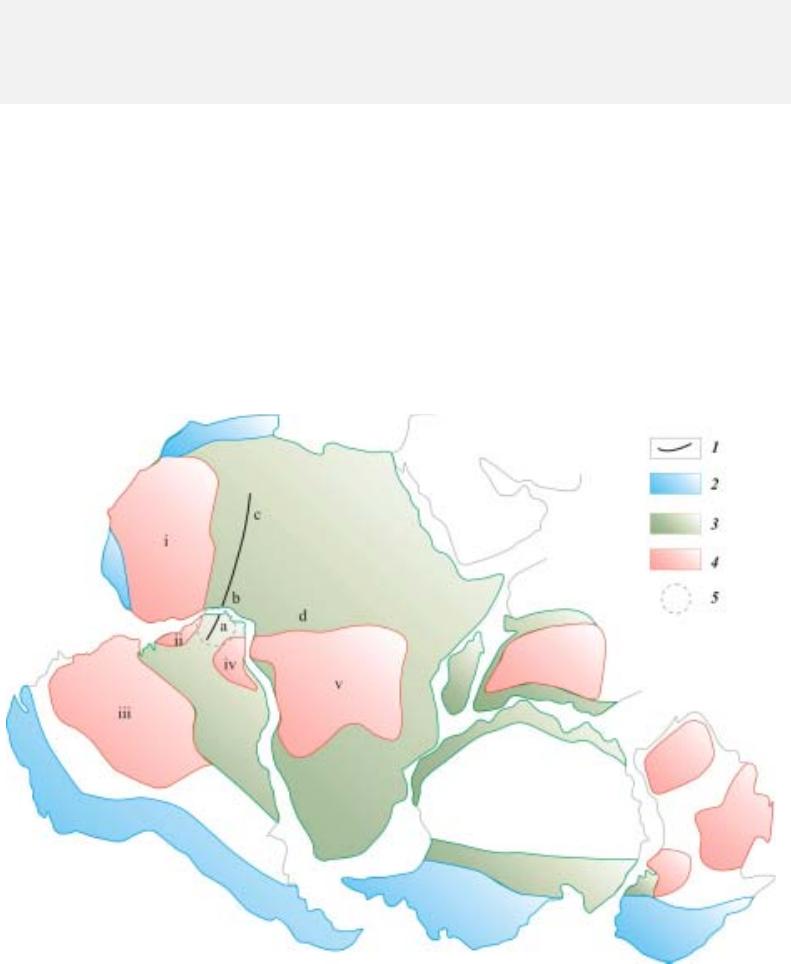

Figura 2.1: contexto da Província Borborema no Gondwana Ocidental 04

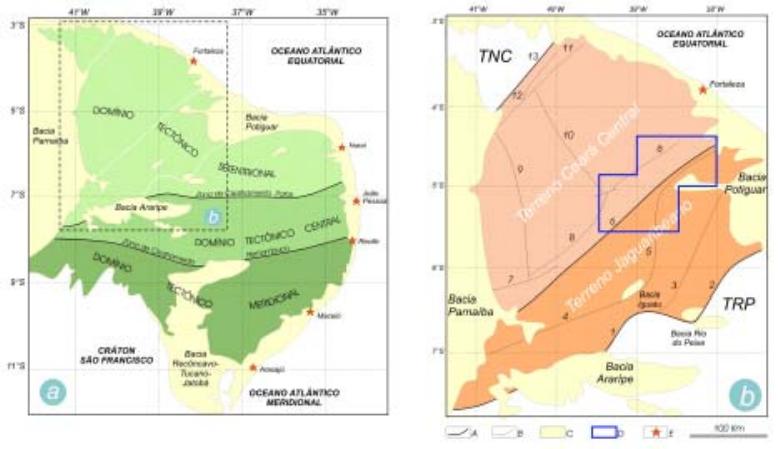

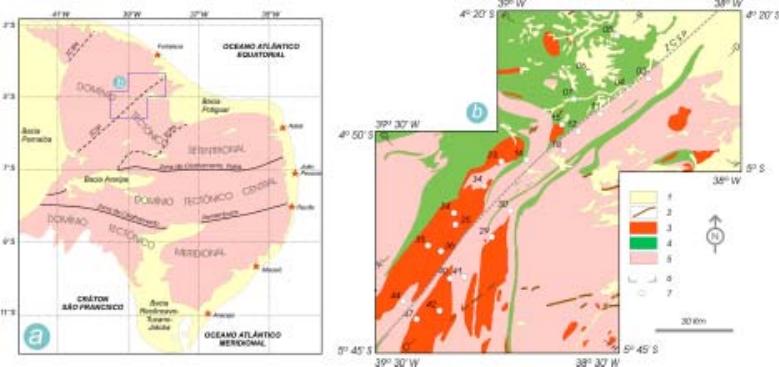

Figura 2.2: contexto da área pesquisada na Província Borborema 07

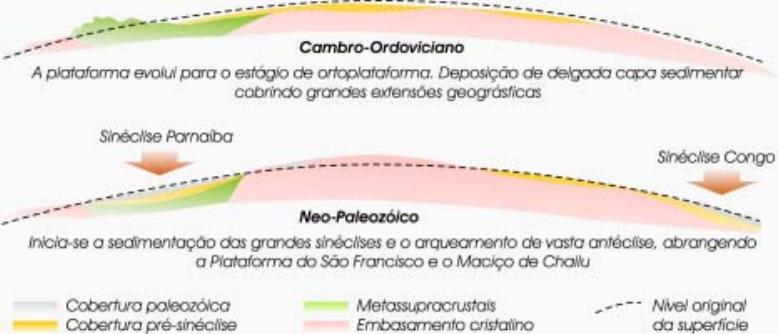

Figura 2.3: evolução esquemática da margem do Brasil Ocidental e África Oriental 11

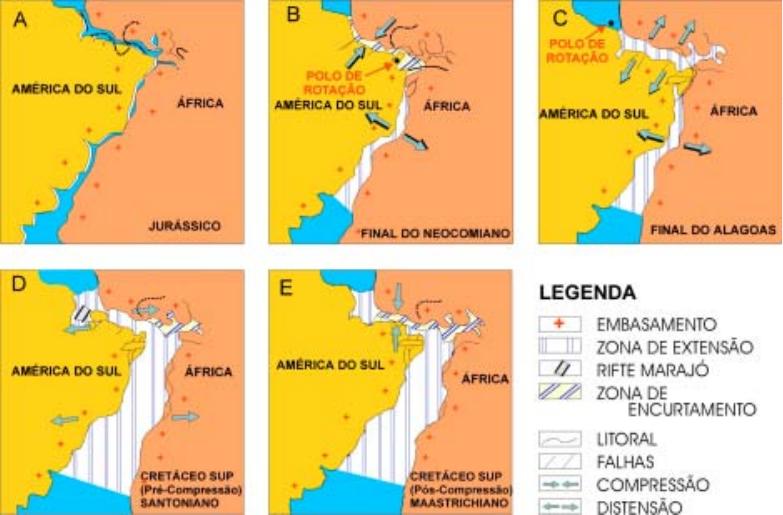

Figura 2.4: modelo de evolução mesozóica da margem leste e equatorial brasileira 12

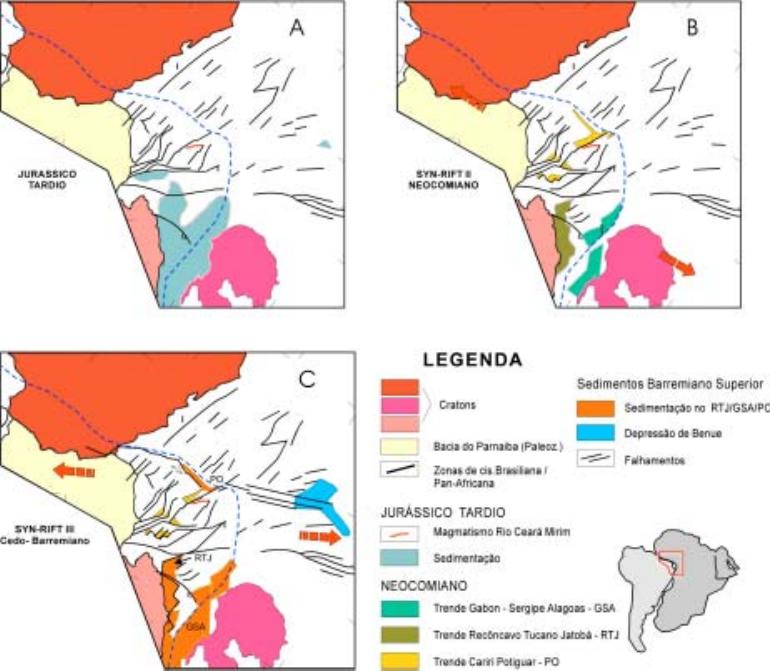

Figura 2.5: modelo de evolução mesozóica da Província Borborema 14

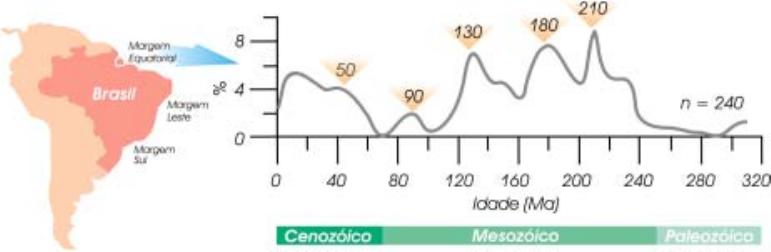

Figura 2.6: curva de freqüência de idades K-Ar da margem equatorial brasileira 15

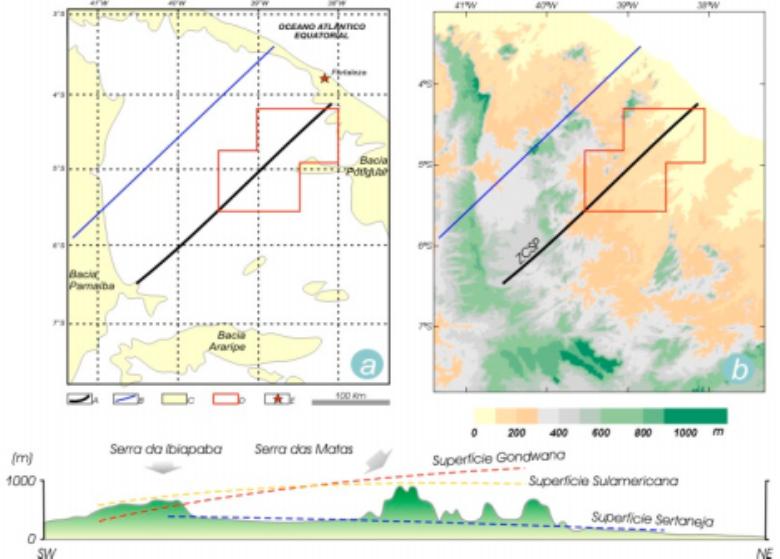

Figura 2.7: principais superfícies de aplainamento definidas para a Província Borborema 18

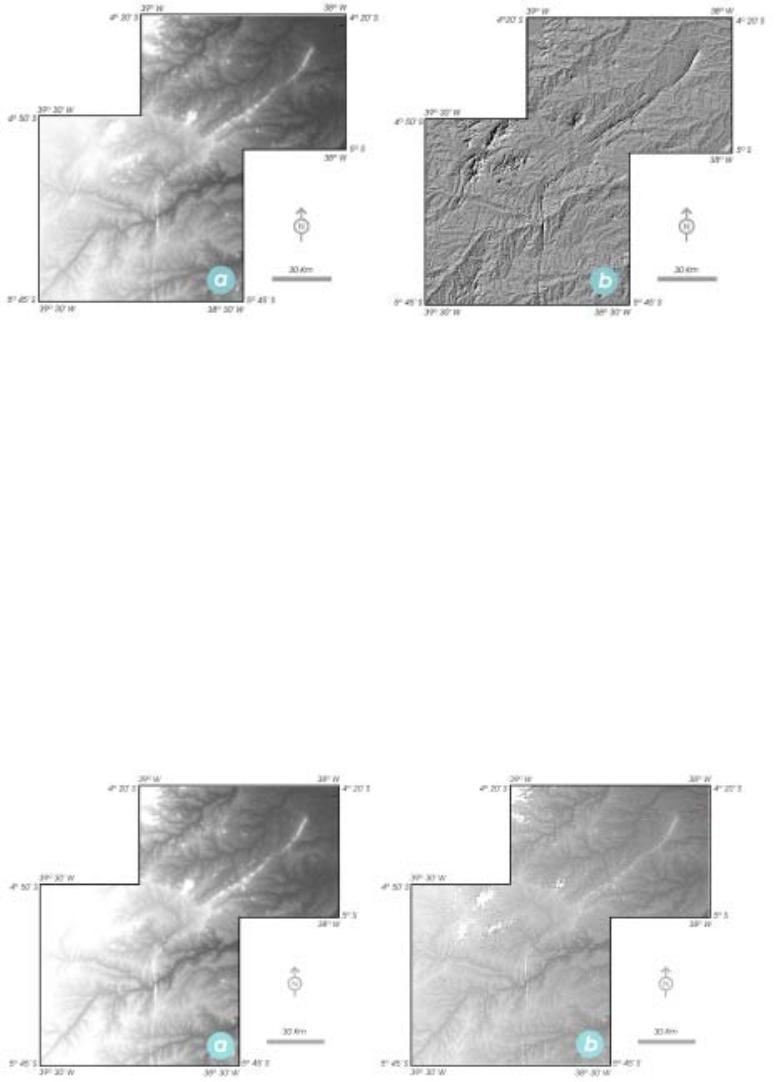

Figura 3.1: sombreamento de relevo de imagens Shuttle Radar Topography Mission 20
Figura 3.2: equalização e realce de imagens Shuttle Radar Topography Mission 20

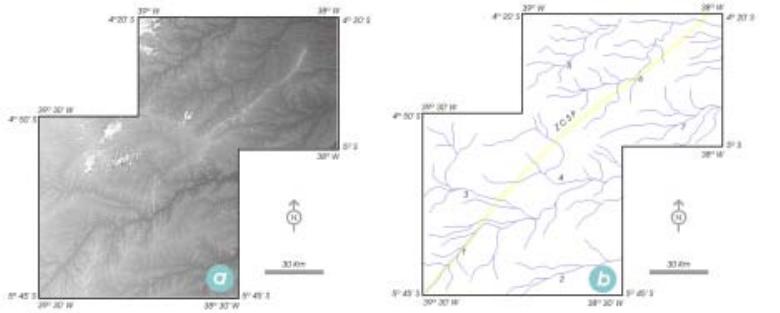

Figura 3.3: rede de drenagem interpretada de imagens Shuttle Radar Topography Mission 21

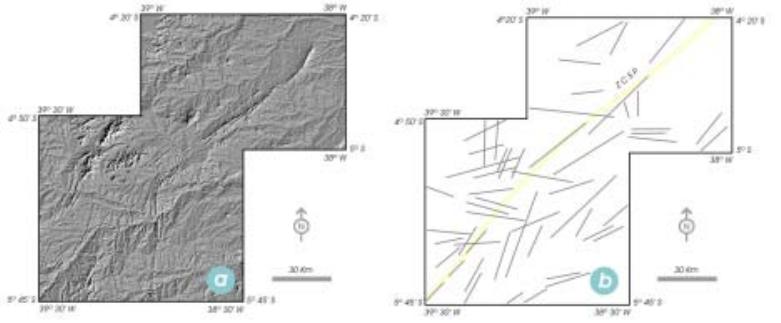

Figura 3.4: linhas estruturais interpretadas de imagens Shuttle Radar Topography Mission 22
Figura 3.5: contexto lito-tectônico da área pesquisada 24

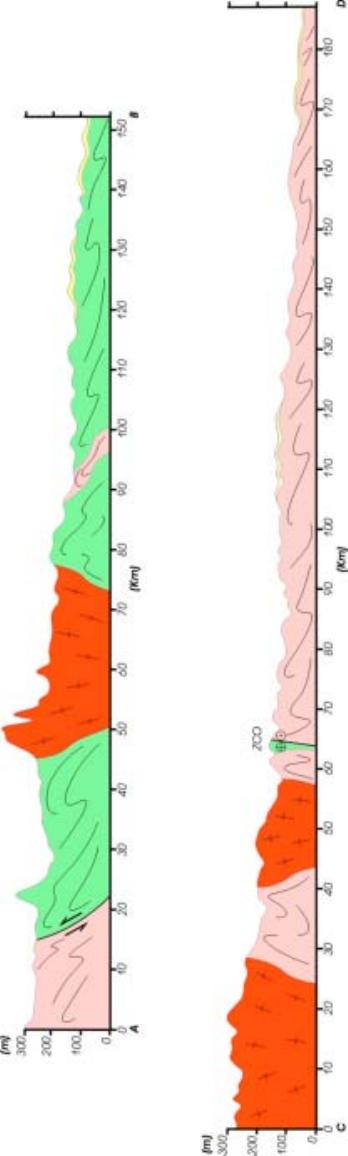

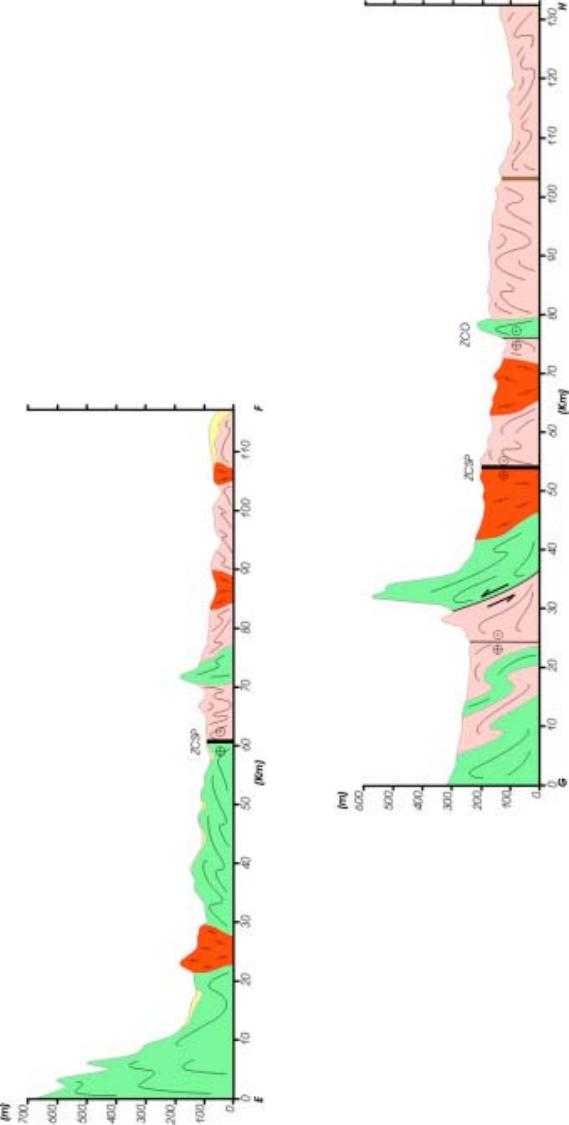

Figura 3.6: perfil geológico longitudinal à Zona de Cisalhamento Senador Pompeu 25
Figura 3.7: perfil geológico transversal à Zona de Cisalhamento Senador Pompeu 26

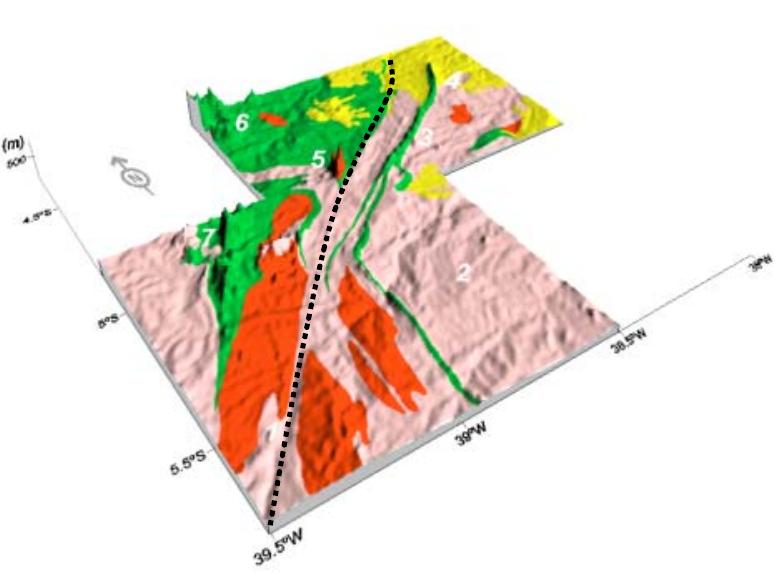

Figura 3.8: mapa geológico sobreposto ao modelo digital de terreno da área pesquisada 28
Fotografia 3.1: ortognaisse migmatítico e gnaisse migmatítico típicos da área pesquisada 29
Fotografia 3.2: granito isotrópico grosso e granito porfirítico típicos da área pesquisada 29

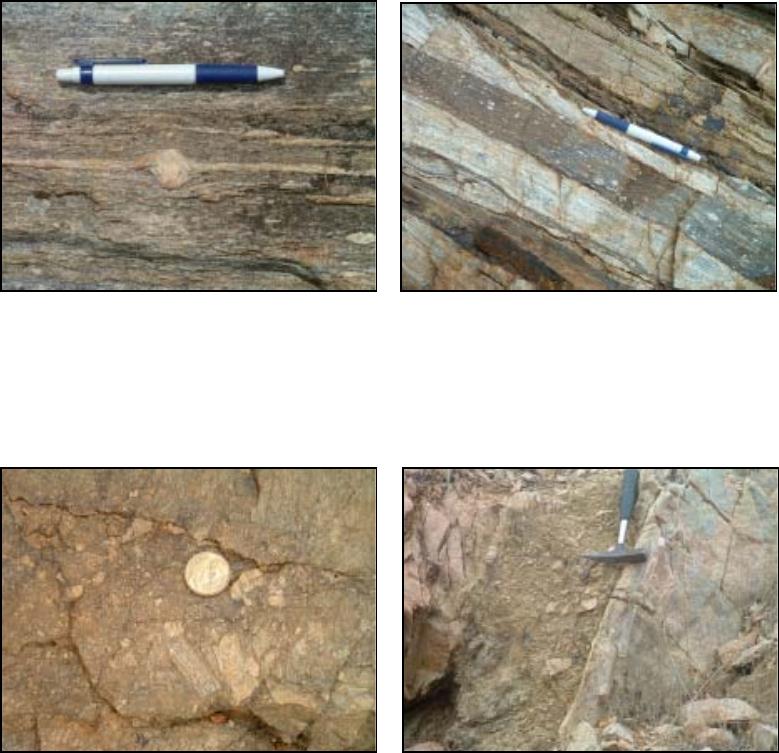

Fotografia 3.3: sombras de recristalização e milonitos típicos da área pesquisada 30
Fotografia 3.4: cataclasito e brecha de falha típicos da área pesquisada 30

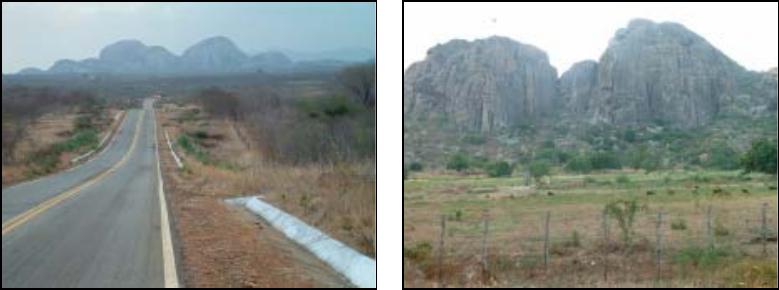

Fotografia 3.5: aspecto geral da Superfície Sertaneja e dos inselbergs da área pesquisada 31
Figura 4.1: modelo esquemático para correção de idades aparentes de traços de fissão 40
Tabela 5.1: resultados analíticos das idades de traços de fissão da área pesquisada 46

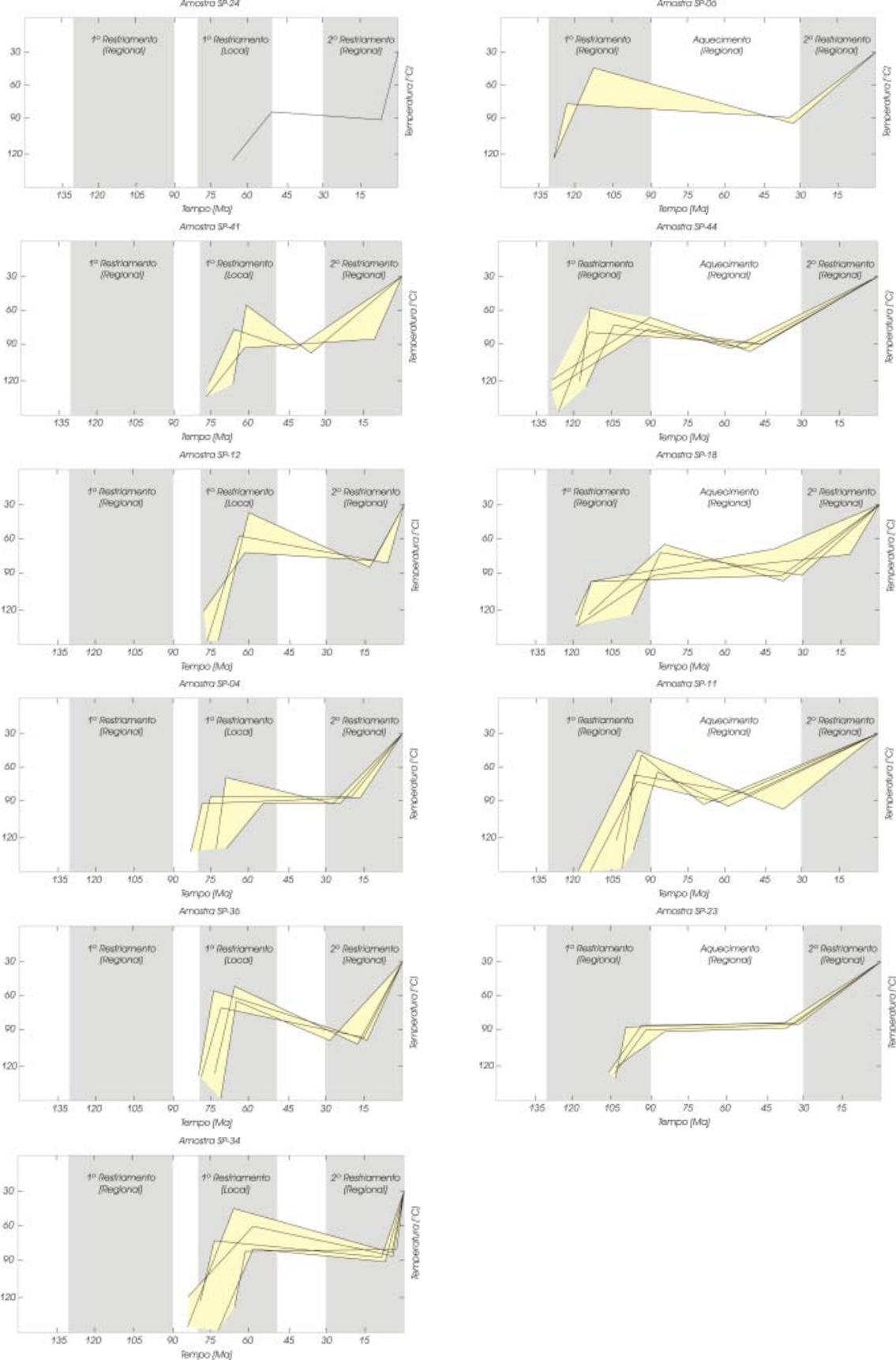

Figura 5.1: histórias térmicas da região da Zona de Cisalhamento Senador Pompeu 49
Figura 5.2: distribuição das idades da região da Zona de Cisalhamento Senador Pompeu 49

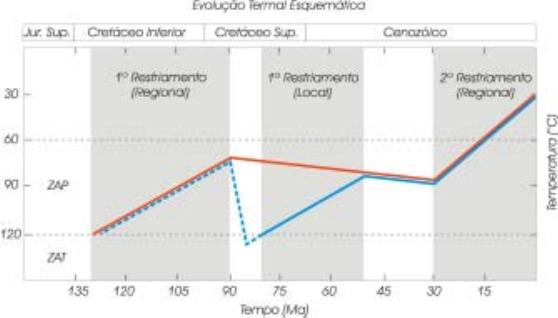

Figura 5.3: evolução termal esquemática da Zona de Cisalhamento Senador Pompeu 52
v
RESUMO
A região da Zona de Cisalhamento Senador Pompeu (ZCSP), no Domínio Tectônico
Setentrional da Província Borborema (PB), têm sua história mais recente relacionada
principalmente ao evento de formação do Oceano Atlântico Sul no fim do Jurássico. Diversos
modelos geológicos têm discutido a existência de eixos de arqueamento crustal, tanto em escala
local como na escala do núcleo nordestino, relacionados às principais direções tectônicas
regionais.
A identificação e a correlação entre estas superfícies, tectonicamente reorganizadas em
diversos níveis topográficos, é dificultada em razão do adiantado processo de desmonte a que
foram submetidas. Além disto, a distribuição dos registros sedimentares é complexa e há uma
carência de registros bio-estratigráficos em depósitos continentais.
A metodologia de análise por traços de fissão em apatita, na região da ZCSP, buscou um
melhor entendimento dos mecanismos e o aperfeiçoamento dos modelos de evolução morfo-
tectônica elaborados para a área em foco. Com este fim, foram modeladas a idade e a história
térmica de 11 amostras de apatita, coletadas em ambos os lados desta zona de cisalhamento,
estabelecendo-se a correlação com os resultados obtidos por outros estudos termocronológicos
realizados na PB.
De acordo com o modelo termal obtido nesta pesquisa, a região da PB se desenvolveu em
dois episódios distintos de resfriamento, intercalados por um período de relativa estabilidade. O
primeiro episódio ocorreu entre 130 e 90 Ma, tendo sido iniciado quando as amostras cruzaram
pela última vez a isoterma de 120°C e encerrado em 70°C. O segundo momento do processo de
resfriamento foi iniciado aproximadamente em 30 Ma, quando a temperatura era de 90°C, tendo
se estendido até o equilíbrio com as temperaturas atuais da superfície em 30°C.
Algumas evidências indicaram uma relação entre os episódios termais e eventos de
soerguimento do relevo regional. Os fundamentos desta interpretação foram traçados
principalmente através de estudos comparativos entre resultados de análises termocronológicas e
de estudos geológicos na PB. Nóbrega et al. (2005), e.g., em estudos realizados na Zona de
Cisalhamento Portalegre, chegaram a resultados similares aos alcançados na ZCSP, com algumas
particularidades relacionadas à atividade tectônica local. Morais Neto et al. (2000) também
interpretou em seus estudos regionais a ocorrência de dois importantes eventos de resfriamento
na PB, que podem estar relacionados a eventos de soerguimento regional. Assine (1992), ao
vi
estudar as seqüências estratigráficas da Bacia Araripe no sul do Ceará, concluiu que o abrupto
retorno às condições continentais reinantes durante a sedimentação da última seqüência (albiana-
cenomaniana) evidencia um soerguimento da região NE do Brasil há aproximadamente 100 Ma,
no Albiano Médio/Superior. Estas idades são compatíveis com o modelo termal da ZCSP.
Estes dois períodos da história térmica da PB estão integralmente registrados nas
amostras de apatita de apenas um dos grupos de idades de traços de fissão, compreendendo as
idades mais antigas. Este fato foi atribuído a um aquecimento anterior a 75 Ma, que pode ter
obliterado o registro nestas amostras do primeiro momento da evolução do relevo da PB. A
reativação de estruturas NNE-SSW e E-W pode ter criado as condições ideais para este
aquecimento e elevação dos gradientes geotérmicos locais. O equilíbrio entre as temperaturas das
apatitas deste grupo com as condições geotérmicas regionais ocorreu por volta de 50 Ma,
situação em que as amostras dos dois grupos de idade seguiram uma evolução similar até as
temperaturas atuais de superfície.
vii
ABSTRACT
The region of the Senador Pompeu Shear Zone (SPSZ), in the North Tectonic Domain of
the Borborema Province (BP), has its recent history associated with to South Atlantic Ocean
formation event at the Jurassic. A lot of geologics models have discussed about crustal axis
elevation in local scale and large scale (Borborema Province), relative to importants regionals
tectonics directions of it.
The identification and the relationship among this surfaces, stepped in many topographyc
levels by tectonics mecanisms, is dificult because of the erosion process on it. Over there,
sedimentary deposits is complex and it has not biostratigraphyc record in continental deposits.
The analysis metodology on apatita fission-track, in the region of the SPSZ, purpose the
more knowledge about morphotectonics mecanisms of the area and the impruvement of its
morphotectonics models. For this, it was moleled the age and thermal history of the 11 apatites
samples collected on both sides of this shear zone, taking relationships among other results of the
thermochronology studies in the BP.
Based on the thermal studies in this search, the region of the BP developed on two distint
cooling events, separated for one period of relative stabilited. The first episode occur between
130 and 90 M.y., has been began when the samples cross the 120°C isoterm for last time and
fineshed at 70°C. The second moment of the cooling process was began about 30 M.y., when the
temperature was 90°C, from this to the equlibrium with present surface temperature at 30°C.
Some evidences indicated a relacionship between thermal episodes and uplift events of
the regional relief. The fundaments of the interpretation was based mainly on comparatives
studies among results of the thermochronology analysis and geologics studies about BP. Nóbrega
et al.(2005), e.g., on studies about the Portalegre Shear Zone, got similar results on SPSZ, with
some details relative to local tectonic activity. Morais Neto et al. (2000) interpreted two
importants cooling events in the BP based on their regional studies, that can be associated to
regional uplift events. When Assine (1992) studied the stratigraphyc sequences of the Araripe
Basin, in the south of Ceará state, conclude that the abrupt return to continentals condictions
from the last sedimentar sequency (albiano-cenomaniane) indicate a regional uplift of the NE
region of the Brazil at the 100 M.y., in the Albiano Intermediate/Superior. This ages are
compatible to termal model of the SPSZ.
viii
This two periods of the thermal history of the BP are completely registered in the apatites
samples just one age groups of the fission-track, that it is the most ancient age groups. This one
suggest it has happened in response to heating before 75 M.y and it has erased the last report of
the first moment relief evolution of the BP. The NNE-SSW and E-W structure reativation can
have created ideal condictions for heating and local elevations of the geothermal gradients. The
equilibrium between the apatites temperatures of this groups and the regionais temperatures took
place about 50 M.y., when the samples of the two ages groups had a simillar evolution to present
surfaces temperatures.
ix
Cavalcante, A.S.A. (2006). Evolução termocronológica do Sistema de Falhas Senador Pompeu – Ce 1
Capítulo 1
INTRODUÇÃO
1.1 Considerações iniciais
A Província Borborema (PB), no contexto da Plataforma Sul-Americana, tem sido objeto
de estudos multidisciplinares sobre sua evolução tectônica. Sua evolução mais recente está
relacionada à história de formação do Oceano Atlântico Sul no fim do Jurássico. O expressivo
tectonismo reconhecido durante o Cretáceo foi atenuado no Cenozóico, passando a predominar
fenômenos de arqueamento crustal (Rolim, 1985), cuja origem ainda denota divergências entre
os autores que propõem uma intumescência na escala do núcleo nordestino e aqueles que
advogam a existência de vários locais ou eixos de elevação estrutural, espacialmente
relacionados com as principais direções tectônicas regionais (Saadi & Torquato, 1992). Os
produtos residuais finais dos processos de contínuo desmonte destes relevos constituem as
extensas superfícies de aplainamento atualmente reconhecidas na PB, juntamente com seus
depósitos correlativos.
Alguns modelos interpretativos (e.g., King, 1953) consideram as superfícies de
aplainamento como resultantes da atuação de processos de recuo paralelo de vertentes sob clima
semi-árido, contrapondo-se ao modelo Davisiano do “ciclo geográfico ideal”. No Brasil, a
importância dos fatores climáticos sobre a evolução do relevo cresceu a partir das pesquisas de
Ab’Saber & Bigarella (1964), com a adoção de conceitos como pediplanização. De acordo com a
corrente de pensamento seguida por estes autores, o clima influenciaria o deslocamento do nível
de base (glácio-eustasia), competindo à tectônica apenas a compartimentação e a amplitude
altimétrica dos níveis aplainados (Cunha & Guerra, 2001).
A identificação e a correlação entre estas superfícies, tectonicamente reorganizadas em
variados níveis altimétricos, têm sido aplicadas como ferramentas de interpretação na elaboração
de modelos sobre a evolução tectônica mesozóica e cenozóica da PB (e.g., Barros, 1998;
Peulvast & Claudino Sales, 2004). Entretanto, esta correlação torna-se imprecisa em razão do
adiantado processo de desmonte e dos deslocamentos verticais sofridos pelas superfícies de
aplainamento originais, além da complexa distribuição dos registros sedimentares correlativos.
Segundo Barros (1998), a carência de registros bio-estratigráficos em depósitos continentais
(e.g., depósitos cenozóicos da Formação Serra do Martins) também dificulta o estabelecimento
Cavalcante, A.S.A. (2006). Evolução termocronológica do Sistema de Falhas Senador Pompeu – Ce 2
de uma cronologia, além de que as correlações laterais baseadas na Geomorfologia são sempre
polêmicas, existindo a necessidade da análise e integração de novos parâmetros metodológicos.
A metodologia de Análise de Traços de Fissão em Apatitas (ATFA) tem complementado
a datação de eventos tectono-termais ocorridos a baixas temperaturas (abaixo de 120ºC) e não
detectados por outros métodos isotópicos. Além disso, esta metodologia pode fornecer
estimativas mais consistentes sobre a evolução tectônica mesozóica e cenozóica da região
estudada, fornecendo idades e permitindo a definição dos compartimentos tectônicos
movimentados e das taxas em que se deram estes deslocamentos. Por esta razão, o entendimento
destes mecanismos também contribuirá para o aperfeiçoamento dos modelos de evolução morfo-
tectônica elaborados para a região, possibilitando a definição e a organização espacial e temporal
dos processos tectônicos envolvidos no reposicionamento destas superfícies de aplainamento.
1.2 Objetivos
Este trabalho faz parte dos estudos sobre as reativações mesozóicas e cenozóicas e
evolução termocronológica dos sistemas de falhas NE-SW situados no Domínio Tectônico
Setentrional da Província Borborema, associados à reativação de importantes zonas de
cisalhamento brasilianas, tais como a Zona de Cisalhamento Portalegre (ZCPa), a Zona de
Cisalhamento Senador Pompeu (ZCSP) e a Zona de Cisalhamento Sobral-Pedro II (ZCSPII). Foi
iniciado com os estudos tectônicos e termocronológicos por análise de traços de fissão em
apatitas, fornecendo importantes informações geodinâmicas sobre os movimentos verticais
fanerozóicos e evolução das bacias interiores ligadas à Zona de Cisalhamento Portalegre
(Nóbrega et al. 2005), sendo continuado por estes estudos aqui apresentados e que enfocam os
terrenos associados ao longo de toda à Zona de Cisalhamento Senador Pompeu, que tem o seu
traço paralelo e presumidamente com evolução similar à zona de cisalhamento citada.
A proposta principal desta pesquisa é, portanto, estudar a evolução mesozóica e
cenozóica dos sistemas de falhas relacionados à reativação da Zona de Cisalhamento Senador
Pompeu e adjacências. Para se alcançar este objetivo, foi aplicada a análise termocronológica de
traços de fissão em apatitas. O uso deste termocronômetro permitiu modelar a história térmica
deste mineral e correlacioná-la a episódios de movimentação vertical de blocos crustais, com
base em estimativas das taxas de exumação ou soterramento do terreno para um gradiente
geotérmico preestabelecido.
A avaliação prévia do cenário morfo-estrutural da região, através do uso de imagens
digitais de sensores orbitais, objetivou a análise e o estabelecimento de algumas hipóteses
Cavalcante, A.S.A. (2006). Evolução termocronológica do Sistema de Falhas Senador Pompeu – Ce 3
iniciais sobre o condicionamento tectônico dos elementos que compõem o relevo. A sistemática
de investigação adotada foi fundamentada, portanto, na análise integrada da rede de canais de
drenagem e feições topográficas reflexas das estruturas tectônicas desenvolvidas em eventos de
reativação mesozóicos e cenozóicos, juntamente com os parâmetros adquiridos na ATFA.
1.3 Localização da área de pesquisa
A área enfocada está localizada na porção setentrional da Província Borborema, Nordeste
do Brasil, com extensão aproximada de 12.000 km
2
, estando integralmente inserida no Estado do
Ceará (Figura 1.1). Os limites da área foram definidos de modo a incorporar o seguimento NE
da Zona de Cisalhamento Senador Pompeu e adjacências, os quais compreendem o objeto de
estudo principal discutido neste trabalho.
Figura 1.1: (a) Província Borborema; (b) localização da área pesquisada: A (zonas de cisalhamento), B
(principais canais de drenagem da região), C (coberturas fanerozóicas) e E (capitais estaduais).
Cavalcante, A.S.A. (2006). Evolução termocronológica do Sistema de Falhas Senador Pompeu – Ce 4
Capítulo 2
CONTEXTO GEOLÓGICO REGIONAL
2.1 Província Borborema
A Província Borborema (PB) constitui a porção mais ocidental de uma unidade tectônica
maior encontrada entre os crátons Oeste-Africano, Amazônico e São Francisco-Congo, estendo-
se por baixo da Bacia Parnaíba e possivelmente incluindo a Faixa Araguaia e parte setentrional
da Província Tocantins (Almeida et al., 1977). A PB está representada na África pelas províncias
Nigeriana, Hoggar e Africana Central (Figura 2.1).
Figura 2.1: reconstrução esquemática do Gondwana. (1) Lineamento Senador Pompeu (NE do Brasil) /
Ile-Ife (NW da África); (2) cinturões orogênicos fanerozóicos; (3) faixas móveis proterozóicas: (a)
Província Borborema, (b) Província Nigeriana, (c) Província Hoggar, (d) Província Africana Central; (4)
crátons arqueanos-paleoproterozóicos: (i) Cráton Oeste-Africano, (ii) Cráton São Luís, (iii) Cráton
Amazônico, (iv) Cráton São Francisco, (v) Cráton Congo; (5) contexto da região pesquisada (Fonte:
simplificado de Trompette, 1994).
Cavalcante, A.S.A. (2006). Evolução termocronológica do Sistema de Falhas Senador Pompeu – Ce 5
2.2 Pré-Cambriano da Província Borborema
A aglutinação de núcleos cratônicos, envolvidos em múltiplas e sucessivas colisões
durante a formação do Gondwana, iniciou-se em torno de 750 Ma e se desenvolveu
principalmente entre 650 e 530 Ma, coincidindo com a principal fase orogênica do Ciclo
Brasiliano/Pan-Africano (Brito Neves & Cordani, 1991). No interior da América do Sul, a PB
representa uma das áreas severamente afetadas por esta orogênese. Sua importância é refletida
nos mais variados modos, incluindo a composição, forma, e retrabalhamento de antigas
assembléias de rochas, intenso magmatismo plutônico e movimentos transcorrentes pós-
colisionais, relacionados à tectônica de escape.
2.2.1 Compartimentos lito-estruturais da Província Borborema
Segundo Jardim de Sá (1994), muitos trabalhos sobre a PB procuraram subdividi-la em
domínios, caracterizados por sua evolução geológica e tectônica específica. Tornou-se clássica
para esta região a subdivisão proposta por Brito Neves (1975 e 1978), em faixas dobradas
(sistemas de dobramentos) e maciços medianos. Embora a aplicação do termo “maciço”
apresente algumas restrições quanto à ausência das esperadas características subcratônicas
(Jardim de Sá, 1994), o mesmo será utilizado com o sentido de associações granito-gnáissico-
migmatíticas (arqueanas a paleoproterozóicas, em sua maior parte) com evolução policíclica.
Quanto aos sistemas de dobramentos, representam faixas de supracrustais interiores
(proterozóicas) com evolução monocíclica ou policíclica (debatível) e faixas pericratônicas
(neoproterozóicas).
Os maciços também apresentam ocorrências de corpos de rochas básicas e ultrabásicas
em proporções reduzidas e descontínuas, com predomínio de rochas da fácies anfibolito e, com
menor freqüência, da fácies granulito. Estes litotipos constituem o embasamento geológico da
PB, o qual foi formado há cerca de 2,1 Ga, durante a orogênese Transamazônica, um evento
orogênico acrescionário que envolveu a colisão e junção de terrenos paleoproterozóicos com
fragmentos crustais arqueanos. Os fragmentos crustais arqueanos da porção setentrional da PB,
mais especificamente no Ceará, apresentam idades entre 2,86 e 2,68 Ga, enquanto os gnaisses
paleoproterozóicos apresentam ranges distintos de 2,35 a 2,30 e 2,20 a 2,10 Ga (Fetter, 1999).
Os sistemas de dobramentos são formados principalmente por seqüências
metassedimentares e metavulcanossedimentares, divididos em sistemas interiores e marginais.
Nos sistemas interiores predominam os litotipos psamíticos e pelíticos com seqüências variadas
Cavalcante, A.S.A. (2006). Evolução termocronológica do Sistema de Falhas Senador Pompeu – Ce 6
de quartzitos, mica-xistos, filitos, metassiltitos e rochas calcárias e cálcio-silicatadas
subordinadas. Os sistemas marginais caracterizam-se pela presença marcante de rochas
carbonáticas com seqüências terrígenas e vulcânicas subordinadas.
As associações de rochas presentes nos sistemas de dobramentos e nos maciços
apresentam assinaturas petrográficas, geoquímicas e/ou isotópicas que denotam ambientes de
evolução geotectônica específicos. Juntamente com estes registros, a macroestruturação destes
terrenos em diversos compartimentos litoestruturais balizados por importantes zonas de
cisalhamento dúctil serviram como base para a divisão da PB nos seguintes subdomínios
tectônicos: Terreno Noroeste do Ceará (TNC), Terreno Ceará Central (TCC), Terreno
Jaguaribeano (TJ), Terreno Rio Piranhas (TRP), Terreno Seridó (TS) e Terreno Caldas Brandão
(TCB) (Cavalcante, 1999). A área desta pesquisa está inserida na região fronteiriça entre o TCC
e o TJ, definida pela Zona de Cisalhamento Senador Pompeu (Figura 2.2b).
Terreno Ceará Central (TCC)
Este terreno limita-se a NW com o Terreno Noroeste do Ceará (TNC) e a SE com o
Terreno Jaguaribeano (TJ) (Cavalcante, 1999). Os litotipos do embasamento deste terreno são
constituídos por ortognaisses do Paleoproterozóico com composição dominantemente tonalítica a
granodiorítica (Caby & Arthaud, 1986), apresentando geralmente alto grau metamórfico com
produtos de variados graus de fusão parcial e migmatização. Sobrepondo-se a estes gnaisses
estão as rochas supracrustais, tradicionalmente referidas ao Grupo Ceará, posteriormente
interpretadas em estudos mais detalhados (Arthaud et al., 1998) como diferentes seqüências que
mostram evidências de eventos deposicionais distintos de idades proterozóicas (Fetter, 1999). O
TCC apresenta também importantes características tectônicas, como um sistema de dobras
recumbentes e nappes de larga escala, envolvendo rochas dos maciços e das seqüências
supracrustais (Caby & Arthaud, 1986).
Baseado principalmente em estudos geocronológicos por U-Pb em zircões e Sm-Nd
(T
DM
), Fetter (1999) propôs um modelo evolutivo segundo o qual o TCC cresceu por acresção de
uma série de arcos de ilha do Paleoproterozóico Médio por aproximados 50 Ma, contemporâneo
à Orogênese Transamazônica. A maioria deste terreno perece ter-se desenvolvido isolado de
materiais mais antigos, sendo dotado de assinaturas isotópicas juvenis, enquanto outras porções
incorporaram quantidades diferentes destes materiais, provavelmente do Arqueano.
Cavalcante, A.S.A. (2006). Evolução termocronológica do Sistema de Falhas Senador Pompeu – Ce 7
Figura 2.2: contexto geotectônico da região pesquisada: (a) domínios tectônicos da Província Borborema
- DTS (Domínio Tectônico Setentrional), DTC (Domínio Tectônico Central) e DTM (Domínio Tectônico
Meridional); (b) limites estruturais intra e inter-domínios tectônicos do TCC (Terreno Ceará Central) e
TJ (Terreno Jaguaribeanos) - 1 (ZC Farias Brito), 2 (ZC Portalegre), 3 (ZC Jaguaribe), 4 (ZC Limoeiro),
5 (ZC Orós), 6 (ZC Senador Pompeu), 7 (Falha Alto Alegre), 8 (ZC Sabonete-Inharé), 9 (ZC Tauá), 10
(ZC Rio Groaíras), 11 (ZC Forquilha), 12 (ZC Humberto Monte) e 13 (ZC Sobral-Pedro II); A (limites de
Terrenos), B (limites de Blocos), C (coberturas fanerozóicas), D (área de estudo), E (capitais estaduais),
TNC (Terreno Noroeste do Ceará) e TRP (Terreno Rio Piranhas) (Fonte: simplificado de Cavalcante,
1999).
Terreno Jaguaribeano (TJ)
Este terreno está limitado a NW pelo TCC e a SE pelo TRP (Cavalcante, 1999), sendo
constituído por rochas arqueanas e paleoproterozóicas do embasamento, litoestratigraficamente
sotopostas às seqüências supracrustais mesoproterozóicas a neoproterozóicas (Cavalcante, 1999).
Estas seqüências são compostas por rochas metassedimentares e metavulcanoclásticas,
denominadas de Grupo Orós por Sá (1991), correspondendo a estreitas faixas formando um
conjunto que inclui fatias do embasamento gnáissico-migmatítico (Cavalcante, 1999).
De acordo com o modelo evolutivo proposto por Sá (1991), a Faixa Orós e seu contexto
cronocorrelato são representantes de um sistema de bacias intracontinentais, nas quais as
atividades iniciais de extensão estariam ligadas a processos de relaxação pós-orogênica no final
do Paleoproterozóico Médio. As rochas metassedimentares desta faixa apresentam idade de 1800
Ma, cujo processo de sedimentação havia iniciado após cessarem os efeitos compressivos do
Ciclo Transamazônico (2,0-1,9 Ga). Com o desenvolvimento deste processo, o colapso de
Cavalcante, A.S.A. (2006). Evolução termocronológica do Sistema de Falhas Senador Pompeu – Ce 8
terrenos ocorreu simultaneamente à formação de falhas, as quais controlaram a forma alongada
dos granitos anorogênicos, que intrudiram 100 Ma depois do inicio da formação do sistema de
bacias da Faixa Orós. Todas estas rochas, assim como os litotipos dos TCC, foram aglutinados,
amalgamados e deformados durante o Ciclo Brasiliano.
2.2.2 Sistemas de zonas de cisalhamento da Província Borborema
Em cinturões orogênicos como os neoproterozóicos Brasiliano/Pan-Africano, são
reconhecidos extensos sistemas de zonas de cisalhamento transcontinentais. Nestas regiões, a
atuação da erosão e a exumação dos substratos rochosos tornaram possível a observação de
níveis crustais profundos destes sistemas tectônicos.
A reconstrução geral da posição dos continentes, antes da abertura do Oceano Atlântico
Sul, mostra extensos lineamentos transcontinentais intra e inter-cratônicos no Brasil e na África.
Embora estas extensas zonas de cisalhamento dúcteis tenham sido reconhecidas na PB a partir da
década de 70 (Ebert, 1970 e Santos & Brito Neves, 1984), a organização destas em um sistema
tectônico, mecanicamente coerente, se deu apenas mais recentemente (Vauchez et al., 1991;
Amaro et al., 1991 e Vauchez et al., 1992).
Observações de campo deste arcabouço tectônico da PB possibilitaram a constatação de
uma foliação vertical, usualmente milonítica, impressa sobre rochas do embasamento gnáissico-
migmatítico pré-cambriano e plútons granitóides brasilianos, intercalada por lentes de material
não afetado pela milonitização (pods). Além disso, dois tipos de limites nestas zonas de
cisalhamento puderam ser reconhecidos: (1) contínuos, em que a deformação e a foliação
tectônica evoluem progressivamente para o interior das zonas miloníticas; e (2) discretas, em que
os domínios deformados são marcados por limites descontínuos. Embora os dois tipos de limites
coexistam na maioria destas zonas de cisalhamento, foi possível estimar através de imagens
orbitais a largura destas faixas cisalhadas, as quais tipicamente apresentam desde 1 km para os
lineamentos secundários, até 10 km para a Zona de Cisalhamento Pernambuco (ZCPe) e a Zona
de Cisalhamento Senador Pompeu (ZCSP) e 25 km para a Zona de Cisalhamento Patos (ZCP)
(Cavalcante, 1999).

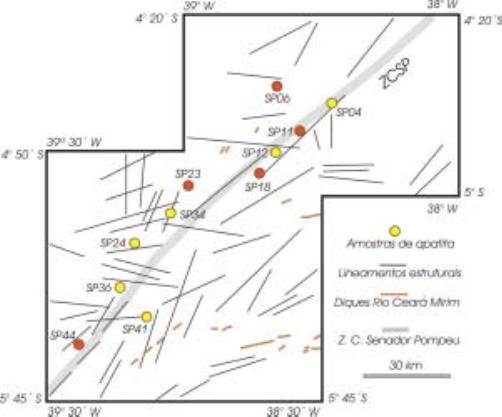

Zona de Cisalhamento Senador Pompeu (ZCSP)
A ZCSP representa um marcante divisor de terrenos e é a principal feição geotectônica da
área desta pesquisa (Figura 2.2b). Esta zona apresenta-se regionalmente retilinear, com trend
Cavalcante, A.S.A. (2006). Evolução termocronológica do Sistema de Falhas Senador Pompeu – Ce 9
NE, apresentando cerca de 350 km de comprimento e até 10 km de largura. No sentido NE, esta
zona converge para o cinturão Orós, cujo trend rotaciona de norte para NE, estendendo-se sob os
depósitos da planície costeira. No sentido SW, a ZCSP converge para a Zona de Cisalhamento
Tauá (ZCT) e, ao aproximar-se do graben molássico do Cococi, que tem como compartimento
SE a Falha Alto Alegre, que é parcialmente obliterada por deformação rúptil superposta
(Vauchez et al., 1992). Foi constatado, na Zona de Cisalhamento Senador Pompeu, um aumento
na ocorrência de cataclasitos, coexistindo com milonitos, representadas por brechas com
fragmentos de milonitos numa matriz fina quartzosa. Esta estruturação foi creditada aos
movimentos transtensionais eopaleozóicos ligados ao desenvolvimento da Bacia Cococi
(Cavalcante, 1999).
Cavalcante (1999), de acordo com dados de campo, levantou evidências de ramificações
da ZCSP em diversas e não expressivas faixas miloníticas, estando os mais importantes domínios
de concentração do strain transpressional nas proximidades do Complexo Granítico Quixadá-
Quixeramobim (CGQQ) (ver Capítulo 3, Figura 3.7). As rochas da série milonítica exibem
freqüentemente um bandamento composicional e de coloração, de largura milimétrica a
centimétrica, refletindo caracteres do protólito e/ou heterogeneidades do strain, apresentando-se
intercaladas por pods de largura centimétricas a métricas (Cavalcante, 1993). Deste modo, foram
reconhecidos na ZCSP milonito gnaisse, milonito xisto, protomilonito e ultramilonitos/filonitos.
Os indicadores cinemáticos, como sombras de pressão/cristalização assimétricas,
sigmóides de foliação, boudins e relações entre S-C-C’ apontam estatisticamente para uma
cinemática dextral. A foliação milonítica posiciona-se preferencialmente em alto ângulo (>70°),
enquanto a lineação de estiramento/mineral oscila de suborizontal a 25° SW (Cavalcante, 1999).
2.3 Fanerozóico da Província Borborema
Manifestações tardias do Brasiliano, responsáveis por rifteamento e plutonismo granítico
de idade cambriana a cambro-ordoviciana, são consideradas reflexos da transição deste ciclo
para o estágio de estabilização da Plataforma Brasileira (Almeida, 1967 e 1969).
Além dos episódios pré-cambrianos e das manifestações tardias do Ciclo Brasiliano, a PB
deve sua evolução principalmente a fenômenos fanerozóicos de rifteamento, deriva continental e
alguns movimentos transformantes do Oceano Atlântico Central e Equatorial, com conseqüente
formação da Província Costeira. A estes fenômenos associa-se uma extensiva atividade ígnea,
representada por dois estágios magmáticos principais ocorridos no Mesozóico (245 até 65 Ma) e
no Cenozóico (65 Ma até hoje) (Mizusaki et al., 2002).
Cavalcante, A.S.A. (2006). Evolução termocronológica do Sistema de Falhas Senador Pompeu – Ce 10
Diversos autores têm apresentado modelos evolutivos para os sistemas de riftes
extensionais que se instalaram nos estágios iniciais de configuração da margem leste brasileira,
procurando também reconstituir sua história a partir do Cretáceo Superior, quando estas bacias
passaram a evoluir em regime transformante (e.g., Matos, 1999).
2.3.1 Tectonismo paleozóico
Os primeiros modelos sugeridos para os riftes extensionais admitem um estágio inicial de
arqueamento dômico (Ponte Filho, 1996). Conforme os modelos apresentados para a margem
passiva brasileira, a consolidação e estabilização plataformal foi sucedida pelo soerguimento de
uma antéclise que ocupava toda a costa leste (Figura 2.3). Na região NE, esta estrutura teria
favorecido a erosão da cobertura sedimentar paleozóica, deixando desnuda vasta área do
embasamento pré-cambriano da PB (Ponte, 1971). A formação de extensas sinéclises interiores,
como a Sinéclise Parnaíba do Neo-Paleozóico, estaria ligada à rigidez flexural da litosfera,
causada pela resistência ao cisalhamento vertical nas margens do arco dômico. Dickinson (1974)
postulou que, neste estágio de arqueamento, elevados fluxos térmicos e vulcanismo peralcalino
também são característicos.
Plutonismo granítico de idade cambriana a cambro-ordoviciana (granitóides Mocambo e
Meruóca), assim como o vulcanismo Parapuí, datado de 478 + 6 e 502 + 8 Ma (Santos & Brito
Neves, 1984), estão associados à fase tardia do Ciclo Brasiliano (Ponte Filho, 1996).
2.3.2 Tectonismo mesozóico
No final do Jurássico (135 Ma), a crista do arco dômico sofreu uma lenta subsidência em
conseqüência do estiramento e adelgaçamento crustal, originando a Depressão Afro-Brasileira
(Ponte, 1971), que se estendia do sul da Bahia ao sul do Ceará, onde era limitada pelo
Lineamento Patos (Ponte Filho, 1996).
Cavalcante, A.S.A. (2006). Evolução termocronológica do Sistema de Falhas Senador Pompeu – Ce 11
Figura 2.3: evolução tectônica paleozóica esquemática das margens continentais do Brasil Oriental e da
África Ocidental (Fonte: simplificado de Ponte, 1971).
No início do Cretáceo (135 Ma), a Reativação Wealdeniana interrompeu uma quietude
tectônica que perdurava desde o Siluriano (435 até 410 Ma), culminando com a fragmentação do
Gondwana Ocidental, formação do Oceano Atlântico Sul e das bacias sedimentares marginais
brasileiras, além de bacias interiores implantadas sob efeitos distais deste evento. Este processo
de desestabilização tectônica foi inicialmente marcado pela implantação do sistema de riftes
cretáceos do NE brasileiro (Matos, 1987) e, posteriormente, pelo processo de ruptura litosférica e
instalação do sistema de riftes transtracionais da margem equatorial afro-brasileira.
De acordo com o modelo de Françolin & Szatmari (1987), as primeiras manifestações de
separação do Gondwana Ocidental ocorreram no Jurássico Superior (154 - 135 Ma) através do
desenvolvimento de uma falha de milhares de quilômetros de extensão (Figura 2.4a). Esta falha
alastrou-se durante o Cretáceo Inferior, em direção ao norte, e imprimiu uma rotação de sentido
horário na placa sul-americana em relação à África. O pólo desta rotação esteve localizado no
NE brasileiro (aproximadamente a 39°W e 7°S) no Cretáceo Inferior (Figura 2.4b).
A posição do pólo de rotação causava na margem equatorial brasileira uma compressão a
oeste e distensão a leste do pólo. O trecho a oeste de Fortaleza era submetido à compressão
enquanto o trecho a leste sofria distensão. Na margem leste, a rotação causava compressão a
norte e distensão a sul. Desta maneira, durante o Neocomiano, a PB sofreu compressão NE-SW e
uma distensão NW-SE. Este regime de esforços ocasionou a formação e a reativação de
numerosas falhas na região: falhas normais de direção E-W, originando os grábens da atual
porção submersa da Bacia Potiguar; e falhas NE-SW reativadas por movimentos transcorrentes
dextrais, transtensional em seu extremo NE (próximo à linha de costa) e transpressional nas
porções SW (mais interna ao continente). Delimitando estes campos de strain, ocorre uma linha
Cavalcante, A.S.A. (2006). Evolução termocronológica do Sistema de Falhas Senador Pompeu – Ce 12
de diques básicos E-W, denominados Magmatismo Rio Ceará Mirim, datado de 140 a 120 Ma
(Ebert & Brochini, 1968 e Sial, 1976). A direção NW-SE é pouco representada nesta fase, com
um número pequeno de falhas.
A rotação horária continuou no Aptiano (114 - 108 Ma), mas a região da PB esteve
submetida apenas à distensão de direção NE-SW e NW-SE, uma vez que os esforços
compressivos de direção NE-SW haviam sido dissipados pela movimentação de falhas e abertura
de grábens (Figura 2.4c). Sob este novo regime de esforços, interrompeu-se a movimentação
transcorrente dextral das falhas NE-SW, mas prosseguia o rifteamento através das falhas de
direção E-W dando início à deposição contínua de sedimentos na margem equatorial brasileira, a
exemplo da parte submersa da Bacia Potiguar, Bacia Ceará e Barreirinha. Neste período, o pólo
de rotação migrou para NW.
Figura 2.4: modelo de evolução mesozóica da margem leste e equatorial da Plataforma Brasileira (Fonte:
simplificado de Françolin & Szatmari, 1987).
No início do Albiano (108 - 96 Ma), a crosta continental estava rompida, propiciando o
movimento divergente E-W entre os continentes sul-americano e africano com cisalhamento
lateral dextral na atual margem equatorial brasileira (Figura 2.4d). Durante este episódio foram
depositados os sedimentos marinhos transgressivos da Bacia Potiguar entre o Albiano (108 - 96
Ma) e o Campaniano (83 - 72 Ma).
Cavalcante, A.S.A. (2006). Evolução termocronológica do Sistema de Falhas Senador Pompeu – Ce 13
Após o Campaniano, um evento compressivo de direção N-S se fez sentir principalmente
nas áreas a oeste da Bacia Potiguar, afetando as bacias Ceará e Barreirinha (Figura 2.4e). Tal
evento pode estar relacionado ao início da Orogenia Caribenha e aos fortes dobramentos
ocorridos durante o Neo-Cretáceo no Gráben do Benuê, na África (Françolin & Szatmari, 1987).
Matos (1992) também apresentou um modelo para a evolução mesozóica da PB, segundo
o qual a cinemática desta abertura é explicada por um campo de tensões variando de NW, numa
fase onde os continentes ainda compunham o mega-bloco Gondwana, para E-W, na fase de
rifteamento da margem equatorial (Figura 2.5a).
Neste modelo, o autor discutiu a atuação de um principal episódio de rifteamento no
Neocomiano (135 até 114 Ma) (Sin-rift II) responsável pela intensa deformação distensional com
estiramento crustal de orientação WNW-ESE, que ocasionou a formação de uma seqüência de
bacias sedimentares intracratônicas, orientadas segundo a direção NE, denominada Trend Cariri-
Potiguar (Figura 2.5b).
Um outro episódio foi caracterizado por esforços distensivos máximos, orientados E-W
(Sin-rifte III) e de idade cedo-barremiana (116 Ma), responsáveis pelas rupturas na porção
submersa. Neste período, o Trend Cariri-Potiguar foi abortado e houve a continuação da
deposição dos trends Recôncavo-Tucano-Jatobá e Gabão-Sergipe-Alagoas, além do offshore da
Bacia Potiguar (Figura 2.5c).
Após a completa separação entre a África e a América do Sul, a placa Sul-Americana
passou por uma série de reajustes internos. Cremonini & Karner (1995) propuseram que a erosão
generalizada atestada pela discordância entre as formações Jandaíra e Ubarana da Bacia
Potiguar, durante o Mesozóico-Cenozóico, foi ocasionada por um soerguimento regional
resultante do influxo de calor proveniente da crosta oceânica que se formava ao longo da
margem equatorial. Este soerguimento teria promovido reativações de falhas importantes da PB.
Durante o Mioceno (23,5 - 5,3 Ma), a formação de um amplo domo associado a vulcanismo
básico alcalino (Meyer, 1974) ocorreu sob a forma de necks e plugs dispostos segundo a
orientação N-S, estando associado ao alívio de pressão das zonas arqueadas no Mesozóico (Sial,
1976).
Mizusaki et al. (2002) calcularam 208 idades K-Ar e incorporaram outras 150, já
publicadas, de rochas magmáticas do NE do Brasil. Com base nestas idades, estes autores
estudaram o controle tectônico da atividade ígnea na região e reconheceram dois estágios
magmáticos principais: um evento jurássico-cretáceo, relacionado à origem de várias bacias
riftes na área; e um magmatismo alcalino terciário, cujo trend linear sugere o traço de um hot
spot na região.
Cavalcante, A.S.A. (2006). Evolução termocronológica do Sistema de Falhas Senador Pompeu – Ce 14
Figura 2.5: modelo de evolução tectônica mesozóica da Província Borborema com a indicação dos eixos
de tensão máxima, contemporâneos aos estágios Sin-Rift I, II e III (Fonte: modificado de Mattos, 1992).
Dois mecanismos de evolução das bacias riftes foram reconhecidos no NE do Brasil: (1)
na porção sul, englobando os riftes interiores Recôncavo-Tucano-Jatobá e as bacias marginais
Sergipe-Alagoas e limitada pelo Lineamento Pernambuco, esteve caracterizada por mecanismos
de rifteamento passivo. A subsidência e a ausência de magmatismo nesta porção foram as
maiores expressões do stretching litosférico; (2) na porção norte, contexto da região estudada,
soerguimento e erosão precederam a geração de depocentros e a atividade magmática foi
importante durante a fase rifte.
A Figura 2.6 mostra uma curva de freqüência da distribuição de idades K-Ar para
eventos magmáticos básicos e alcalinos que ocorreram durante o Mesozóico e o Cenozóico na
margem equatorial brasileira, ao norte do paralelo 6° S. Entre os paralelos 6° S e 18° S, na
margem leste, raros eventos magmáticos mesozóicos e cenozóicos foram identificados. A
Cavalcante, A.S.A. (2006). Evolução termocronológica do Sistema de Falhas Senador Pompeu – Ce 15
atividade magmática na margem sul do Brasil também foi freqüente, mas serão detalhados
somente os dados referentes à margem equatorial, contexto da área desta pesquisa.
Desde o Triássico (245 - 205 Ma), a PB experimentou eventos magmáticos intrusivos e
extrusivos, com alguns períodos de atividade magmática muito intensa. Dois picos de idade
isotópica K-Ar de 210 e 180 Ma (Triássico Superior e Jurássico Inferior, respectivamente)
poderiam estar relacionados à abertura do Oceâno Atlântico Norte, com o desenvolvimento
inicial de um rifte NW-SE e subseqüente abertura de uma cunha na margem equatorial brasileira
até a foz do Rio Amazonas. Este magmatismo está representado por diques e soleiras tholeíticos
distribuídos ao longo das margens da Bacia Atlântica. Este magmatismo tholeítico está
escassamente representado na margem sul do Brasil. Segundo Sial (1976), a atividade
magmática atribuída ao início do magmatismo Rio Ceará Mirim, cujas idades isotópicas
agrupam-se no intervalo de 175 a 160 Ma (Jurássico Médio), está caracterizada por diques de
diabásio e gabros, além de derrames intercalados na Bacia Lavras da Mangabeira, SE da Bacia
Iguatú.
Figura 2.6: curva de freqüência da distribuição de n = 240 idades K-Ar (dados de Cordani, 1970; Cordani
& Blazekovic, 1970; Thomaz Filho et al., 1974; Rodriguez, 1976; Sial, 1976; Prien et al., 1978; Asmus &
Guazelli, 1981; Sial et al., 1981; Fodor et al., 1983; Fodor & McKee, 1986; Conceição et al., 1984;
Mizusaki & Saracchini, 1991 e Mizusaki et al., 1998) de eventos magmáticos do Mesozóico e Cenozóico
da margem equatorial brasileira (Fonte: simplificado de Mizusaki et al., 2002).
As idades K-Ar em torno de 130 Ma (Cretáceo Inferior) estão associadas a várias
ocorrências isoladas de magmatismo tholeítico na margem equatorial brasileira, principalmente
na Bacia Parnaíba e na borda sul da Bacia Potiguar. Esta atividade magmática corresponde ao
evento Rio Ceará Mirim, atribuído por Sial (1976) a um segundo grupo de idades relacionadas
ao final deste evento. Carvalho Gomes et al. (1981) citaram a ocorrência de um dique de
diabásio, próximo à cidade de Santa Quitéria, com comprimento de 60 km e largura entre 30 e
800 m, atribuídas ao Jurássico-Cretáceo. O vulcanismo Alto de Touros e a sucessão basal da
Cavalcante, A.S.A. (2006). Evolução termocronológica do Sistema de Falhas Senador Pompeu – Ce 16
Bacia Ceará são creditados a este mesmo evento magmático. Movimentos transcorrentes entre o
Brasil e a África poderiam ser a causa de esforços compressivos e transpressivos nas porções
leste e oeste, respectivamente, da margem equatorial brasileira. Na margem sul, manifestações
magmáticas similares estão ligadas à propagação do rifte do Atlântico de SW para NE.
Os picos menos pronunciados na curva de freqüência ocorrem em torno de 90 Ma
(Cretáceo Superior) e representam o magmatismo básico que dominou quando se efetivou a
separação do Brasil e África (Mizusaki et al., 1998). Este magmatismo esteve relacionado à
geração de crosta oceânica jovem adjacente à margem leste brasileira. Segundo Almeida et al.
(1998), a PB caracterizou-se por uma aparente quietude magmática no Cretáceo Inferior (135 -
96 Ma). O único evento magmático deste período está representado na região pelos diques Rio
Ceará Mirim, considerados sincrônicos à abertura do rifte da margem sul do Brasil (Bellieni et
al., 1992).
2.3.3 Tectonismo cenozóico
O nordeste brasileiro encontra-se atualmente sob um regime de esforços dominantemente
compressivos de direção E-W, decorrentes da compressão na Cadeia Andina, da expansão da
Dorsal Meso-Atlântica e da força de arrasto da base da litosfera. A reativação neotectônica (até
0,01 Ma) é observada a partir de abalos sísmicos em diversas regiões da PB, como os que foram
registrados ao longo das zonas de cisalhamento NE e nos arredores da Província Alcalina de
Fortaleza, uma zona de forte atividade sísmica (Saadi & Torquato, 1992), relacionada à
movimentação de falhas secundárias conectadas à ZCSP (Peulvast & Claudino Sales, 2004).
Como atuação de tensões mais recentes, observam-se registros que controlam os vales estruturais
de alguns rios (Bezerra et al., 2001) e padrões de afloramentos da Formação Barreiras (Lima et
al., 1990) na região litorânea.
Em relação ao magmatismo cenozóico, Mizusaki et al. (2002) afirmaram que as idades
K-Ar inferiores a 80 Ma (Neo-Cretáceo e Cenozóico) correspondem a manifestações vulcânicas
posteriores à separação efetiva da Placa Sul-Americana da África, representadas na área por
rochas básicas alcalinas. Estas rochas foram interpretadas como produtos de hot spots, os quais
representariam remanescentes de plumas mantélicas, como a Pluma de Santa Helena, provável
responsável pela abertura do Oceâno Atlântico Equatorial (Wilson & Guiraud, 1992).
O magmatismo alcalino de idades K-Ar inferiores a 50 Ma ocorre regionalmente como
plugs. Estes parecem estar relacionados a erupções vulcânicas periódicas produzidas em razão do
deslocamento da Placa Sul-Americana sobre hot spots. De acordo com Almeida et al. (1988), os
Cavalcante, A.S.A. (2006). Evolução termocronológica do Sistema de Falhas Senador Pompeu – Ce 17
eventos vulcânicos do Terciário estiveram ligados ao estágio oceânico de separação entre a
América do Sul e a África. O mais proeminente hot spot está representado na região pela Cadeia
de Fernando de Noronha, que inclui os campos vulcânicos de Mundaú e Messejana, no Estado
do Ceará, além do Atol das Rocas e do Arquipélago de Fernando de Noronha. Estudos
petrográficos e geoquímicos (Rao & Sial, 1972) indicam a natureza co-magmática dos fonólitos
de Fortaleza e de Fernando de Noronha.
2.4 Aspectos morfo-tectônicos da Província Borborema
A grande maioria dos autores consubstanciou suas interpretações sobre a organização
morfo-tectônica da Região Nordeste do Brasil na ocorrência de importantes arqueamentos
crustais. Entretanto, estas opiniões divergem basicamente entre os que propõem uma
intumescência na escala do núcleo nordestino e aqueles que advogam a existência de vários
locais ou eixos de elevação estrutural, espacialmente relacionados com as principais direções
tectônicas regionais (Saadi & Torquato, 1992).
King (1953), em trabalho pioneiro, constatou a existência de uma sucessão de níveis
escalonados, iniciados com a elaboração de uma vasta superfície pediplanizada no Jurássico, ou
mais antiga (Superfície Gondwana). Após uma fase epirogenética no Cretácio Superior (96 até
65 Ma), o ciclo erosivo foi retomado até a elaboração da Superfície Sul-Americana, no Terciário
(65 até 3,4 Ma). Esta superfície foi posteriormente desmontada por fases sucessivas de erosão
com a conseqüente formação da Superfície Velhas (Superfície Sertaneja de Mabesoone &
Castro, 1975) (Figura 2.7). Segundo Pelvast & Claudino Sales (2004), a maioria dos outros
autores admite a existência de quatro ou cinco níveis, principalmente relacionados com os
definidos por King (1953).
Estas superfícies foram classicamente posicionadas em níveis sucessivamente inferiores
em relação às superfícies mais antigas, tendo sido reposicionadas através de soerguimento
regional. Entretanto, uma reinterpretação deste padrão topográfico conduzida por Peulvast &
Claudino Sales (2004), mostrou que a morfologia regional está largamente controlada por
estruturas formadas durante o rifte e a abertura do Oceano Atlântico Sul, a exemplo dos padrões
distintos que foram identificados de um lado e de outro da ZCSP.
Desta maneira, a Superfície Sertaneja, do Pleistoceno Inferior (1,6 - 0,01 Ma)
(Mabesoone & Castro, 1975), encontra-se largamente desenvolvida em baixas altitudes no lado
leste da ZCSP. Além disto, esta superfície coincide com superfícies pré-cretáceas (pré-rifte) em
suas porções mais distais e está posicionada abaixo dos sedimentos neógenos da Formação
Cavalcante, A.S.A. (2006). Evolução termocronológica do Sistema de Falhas Senador Pompeu – Ce 18
Barreiras, nas porções próximas à costa. No lado oeste, nenhum elemento das superfícies
cretáceas (pós-rifte) é identificado em baixas altitudes e a Superfície Sertaneja é mais
desenvolvida próximo à ZCSP, em torno do Maciço de Baturité e do fronte oceânico, formando
extensos embaiamentos em torno dos elevado blocos de montanhas dissecados.
Figura 2.7: (a) porção setentrional da PB, com o posicionamento da ZCSP (A) e a distribuição das
cobreturas fanerozóicas (C); (b) contexto morfológico do relevo regional da área pesquisada (D), com as
principais superfícies de aplainamento tradicionalmente definidas para a região (Ab’Saber in: Cunha &
Guerra, 2001), ilustradas através do perfil topográfico regional (B).
Peulvast & Claudino Sales (2004) propuseram um modelo para a evolução morfo-
tectônica mesozóica-cenozóica do NE do Brasil. Neste modelo o relevo da PB está organizado
em torno de uma depressão central (Depressão do Jaguaribe), que corresponde parcialmente à
zona de rifte jurássica-cretácea Cariri-Potiguar, onde a morfologia dos mais típicos segmentos da
escarpa marginal corresponde à extremidade norte das ombreiras desta zona de rifte. Já as zonas
de cisalhamento brasilianas, principalmente nas áreas interiores, controlam as principais feições
de erosão diferencial, como escarpas e vales de linha de falha. Embora existam exemplos
conspícuos de controles estruturais e litológicos concomitantes na gênese de algumas escarpas,
os casos mais freqüentes são de escarpas de falha residuais, sem controle litológico aparente.
Cavalcante, A.S.A. (2006). Evolução termocronológica do Sistema de Falhas Senador Pompeu – Ce 19
Capítulo 3
GEOLOGIA LOCAL
3.1 Ferramentas de interpretação
Os procedimentos metodológicos adotados nos estudos geológicos da região pesquisada
envolveram inicialmente o processamento, análise e interpretação de imagens de sensores
orbitais. A introdução de informações complementares, provenientes da cartografia geológica
existente da área e de estudos de campo, resultou na base do conhecimento geológico inicial
adquirido nesta pesquisa.
3.1.1 Processamento e interpretação de imagens Radar
A aplicação de ferramentas de processamento às imagens objetivou a interpretação e a
cartografia de feições geológicas relacionadas à episódios de deformação frágil, materializados
principalmente por vales e escarpas de falhas residuais. Com este propósito, foram utilizadas
imagens Shuttle Radar Topography Mission - SRTM. Estes produtos foram obtidos em formato
DEM (Digital Elevation Model), disponibilizados para o Brasil com resolução planimétrica de
90 m e acurácia vertical de 16 m. O referencial planimétrico original destas imagens é o World
Geodetic System 1984 - WGS 84, enquanto as cotas altimétricas (altitudes ortométricas) têm
como referencial o geóide WGS 84 EGM96.
As operações da etapa de pré-processamento destes produtos objetivaram a eliminação
dos valores ruidosos e a redistribuição dos Digital Numbers (DN) através da aplicação de
funções de transferência linear de contraste. A seleção e a mosaicagem das respectivas cenas foi
seguida da elaboração do modelo digital de elevação (MDE) da área pesquisada. Sobre os
produtos SRTM foram testadas múltiplas perspectivas de sombreamento (azimute e inclinação
solar) objetivando o realce das formas de relevo e a interpretação do padrão estrutural (Figura
3.1). A elaboração de seções topográficas do MDE auxiliou no detalhamento de aspectos
morfológicos evidentes ao longo de direções longitudinais e transversais à estruturação regional.
Cavalcante, A.S.A. (2006). Evolução termocronológica do Sistema de Falhas Senador Pompeu – Ce 20
Figura 3.1: (a) imagem SRTM filtrada para eliminação de valores de DN espúrios; (b) imagem SRTM
com sombreamento de relevo (azimute solar: 135 e inclinação solar: 30°).
A técnica de sombreamento de relevo foi aplicada para a interpretação dos lineamentos
geológicos associados à estruturas rúpteis, assumindo a premissa de que estes lineamentos
estariam impressos sobre o relevo como vales e escarpas de linhas de falhas, representando
quebras positivas de relevo.
A extração da rede de canais de drenagem da área também se fez através das imagens
SRTM. Para aumentar a definição dos sistemas fluviais, foi aplicada uma operação de ajuste de
histograma por meio de funções de transferência lineares, utilizando-se ferramentas interativas
de equalização. Por fim, foi aplicado à imagem equalizada um filtro do tipo passa-altas para
realce de contraste (Figura 3.2).
Figura 3.2: (a) imagem SRTM filtrada para eliminação de valores de DN espúrios; (b) imagem
equalizada e realçada através de filtros de contraste do tipo passa-altas.
Cavalcante, A.S.A. (2006). Evolução termocronológica do Sistema de Falhas Senador Pompeu – Ce 21
A análise da organização morfo-tectônica de uma região deve passar pela adoção de
critérios morfológicos, hidrográficos, critérios relacionados a sedimentação cenozóica e à
deformação neotectônica em sedimentos quaternários. Além disso, é necessário observar o grau
de correlação entre as diferentes escalas de estudo, sejam espaciais ou temporais. Como ponto de
partida deste estudo, foram adotados critérios morfológicos e hidrográficos objetivando o
reconhecimento de condicionamento tectônico sobre a organização morfológica na região da
ZCSP, procurando-se estabelecer algumas hipóteses preliminares sobre a organização do relevo
na região da ZCSP e suas implicações estruturais.
Critérios hidrográficos no estudo tectônico
A atividade tectônica pode exercer um controle ativo sobre a rede de drenagem, com a
reorganização dos sistemas fluviais em resposta direta à esta atividade. Em caso de controle
passivo, a atividade tectônica exerce apenas uma influência remota sobre o desenvolvimento da
drenagem. Embora haja exemplos de controle estrutural sobre a rede de drenagem da região, a
diferenciação entre os dois tipos de mecanismos só é possível através de observações de campo
mais detalhadas. É o caso dos trechos com direção NE do Rio Banabuiú e do Rio Piranhas,
localizados respectivamente na porção meridional e setentrional da área estudada, possivelmente
relacionados a vales de linhas de falhas na ZCSP (Figura 3.3).
Figura 3.3: (a) imagem equalizada e realçada através de filtros de contraste do tipo passa-alta; (b) rede de
drenagem principal interpretada da imagem sombreada: 1 - Rio Banabuiú, 2 - Rio das Pedras, 3 - Rio
Quixeramobim, 4 - Rio Sitiá, 5 - Rio Choró, 6 - Rio Piranhas e 7 - Rio Palhano.
Cavalcante, A.S.A. (2006). Evolução termocronológica do Sistema de Falhas Senador Pompeu – Ce 22
Além disso, existe uma notória assimetria na geometria da bacia destes rios, onde os
tributários mais desenvolvidos estão localizados na margem NW dos canais principais. Esta
assimetria indica que houve uma reorganização dos sistemas fluviais nesta área da bacia de
drenagem, que deve ser atribuída a variações relativas do nível de base local e no gradiente
topográfico, promovendo o aprofundamento dos canais, o recuo das cabeceiras e a captura de
drenagem a montante dos tributários. Os padrões de drenagem do tipo “cotovelo” (Rio
Banabuiú) e o desenvolvimento de expressivos boqueirões nas margens de canais ativos (Rio
Sitiá e Rio Quixeramobim) podem também sugerir a ocorrência de processos de captura do curso
original destes sistemas fluviais, com desvios de NE para ENE.
Critérios morfológicos no estudo tectônico
Além dos sistemas de drenagem, os padrões morfológicos do relevo são também
sensíveis à atividade tectônica (Figura 3.4), principalmente porque são remodelados a partir da
reorganização da rede de drenagem que se estabelece em função de variações do gradiente de
relevo e do nível de base local. Embora não exista uma relação precisa entre os domínios
morfológicos e os litotipos apresentados no mapa geológico (Figura 3.5), é possível estabelecer
algumas correlações. Os compartimentos de relevo da área em foco estão esculpidos sobre
rochas do embasamento cristalino pré-cambriano, geralmente constituindo pediplanos
dissecados. As coberturas proterozóicas sobressaem-se principalmente como cristas estruturais e
as intrusões graníticas brasilianas têm formas residuais dissecadas em morros e serras colinosas.
Figura 3.4: (a) imagem SRTM com sombreamento de relevo (azimute solar: 135 e inclinação solar: 30°);
(b) lineamentos estruturais interpretados da imagem sombreada.
Cavalcante, A.S.A. (2006). Evolução termocronológica do Sistema de Falhas Senador Pompeu – Ce 23
A análise de perfis geológico/topográficos longitudinais e transversais à ZCSP (Figuras
3.6 e 3.7) revela importantes assimetrias de formas e altitudes entre os blocos situados a NW e
SE desta zona de cisalhamento. No perfil longitudinal do bloco NW, a Superfície Sertaneja
ocupa cotas topográficas entre 100 e 300 m, de onde se sobressaem as mais proeminentes formas
dissecadas. No perfil do bloco SE, os pediplanos desta superfície prolongam-se mais
extensivamente dos tabuleiros litorâneos aos morros residuais interiores, ocupando cotas médias
de 100 m. Nos perfis transversais à ZCSP, as maiores cotas e as formas mais dissecadas em
morros e cristas encontram-se no bloco NW. Embora esta assimetria da superfície topográfica
possa ser atribuída à erosão diferencial sobre as rochas da cobertura proterozóica, encontradas
dominantemente na porção NW da ZCSP, e sobre as quais forma esculpidos os maciços
residuais, o controle litológico não parece ter prevalecido sobre os granitóides brasilianos. Isto
porque os campos de inselbergs e serras colinosas esculpidas sobre estas rochas ocorrem
sistematicamente na porção NW da ZCSP, embora estes litotipos estejam aflorando em ambos os
lados desta zona.
3.1.2 Estudos geológicos de campo
Após a conclusão das etapas de processamento e interpretação de produtos de imagens de
satélite, seguiu-se o estudo de afloramentos rochosos. Concomitante à amostragem de rochas
para separação mineral e datação, procedeu-se o levantamento de informações sobre alguns
aspectos lito-estruturais dos pontos visitados (Figura 3.5). A principal feição estrutural da área
pesquisada é a ZCSP, embora o objetivo principal deste estudo seja os processos e sistemas de
estruturas desenvolvidos em eventos subsequentes de deformação rúptil. Os litotipos que
compõem o embasamento da área estão representados dominantemente por gnaisses e
migmatitos arqueanos a paleoproterozóicos, pertencentes ao Complexo Cruzeta (TCC), ao
Complexo Jaguaretama e à Unidade Acopiara (TJ). As coberturas proterozóicas sobrepostas ao
embasamento distribuem-se como estreitas e alongadas faixas, a leste da ZCSP, pertencentes ao
Grupo Orós (TJ), e como um sistema de dobras recumbentes e nappes, a oeste da ZCSP,
envolvendo rochas do embasamento, pertencentes ao Complexo Ceará (TCC). Suítes granitóides
intrusivas sin a pós-orogênicas brasilianas estão relacionadas, na maioria dos casos, ao
desenvolvimento das zonas de cisalhamento dúcteis neoproterozóicas. Finalmente, as coberturas
fanerozóicas estão representadas na área por faixas estreitas que orlam o embasamento em
trechos descontínuos e sinuosos (Cavalcante, 2003).
Cavalcante, A.S.A. (2006). Evolução termocronológica do Sistema de Falhas Senador Pompeu – Ce 24
Figura 3.5: (a) Domínios tectônicos da Província Borborema; (b) mapa geológico simplificado da área
pesquisada: 1 - coberturas fanerozóicas, 2 - enxame de diques jurássicos-cretáceos Rio Ceará Mirim, 3 -
plutons granitóides brasilianos, 4 - coberturas proterozóicas, 5 - embasamento cristalino arqueano a
paleoproterozóico 6 - posição dos perfis geológicos e 7 – localização dos pontos amostrados (Fonte:
simplificado de Cavalcante, 2003).
Aspectos lito-estruturais
Os litotipos mais representativos da área pesquisada são complexos gnáissicos a
migmatíticos, de composição tonalítica, granodiorítica e granítica, apresentando variadas feições
petro-estruturais relacionadas à atuação de pelo menos o Brasiliano (Fotografia 3.1). Além
destes, granitos brasilianos também compõem importante parcela da área (Complexo Granítico
Quixadá-Quixeramobim, Granito Senador Pompeu e Granito Banabuiú), tendo sido estas duas
unidades litológicas as fontes de amostras de apatita. Seu emplacement esteve relacionado à
abertura de fraturas extensionais N-S geradas durante a movimentação transcorrente sinistral da
ZCSP. Uma reativação dextral desta zona, com tensores máximos horizontais E-W, foi
responsável pela rotação horária dos batólitos graníticos em direção à ZCSP (Fotografia 3.2)
(Almeida & Ulbrich, 2003). O Complexo Granítico Quixadá-Quixeramobim, o mais
representativo da área, foi considerado por Sidrim et al. (1988) como um corpo polintrusivo,
agrupando estas intrusões em cinco fácies (Muxurê Velho, Quixadá, Muxurê Novo, Serra Branca
e Uruquê), com base em critérios texturais, composicionais e no grau de homogeneidade.
O estudo da deformação tectônica em escala de afloramento de campo revelou a
existência de modelos de deformação contínua (e.g., sombras de cristalização assimétricas) e
descontínua (e.g., cataclasitos), a maioria dos casos relacionados ao controle cinemático da
ZCSP. Embora existam indicadores de fluxo magmático nos granitos, predomina uma foliação
Cavalcante, A.S.A. (2006). Evolução termocronológica do Sistema de Falhas Senador Pompeu – Ce 25
Figura 3.6: perfil geológico/topográfico longitudinal à Zona de Cisalhamento Senador Pompeu (ZCSP) (localização dos perfis na Figura 3.5) evidenciando
a assimetria do relevo entre os compartimentos tectônicos localizados a SE e NW desta zona. ZCO - Zona de Cisalhamento Orós (exagero vertical de 50
vezes) (Fonte: mapa geológico simplificado de Cavalcante, 2003).
Cavalcante, A.S.A. (2006). Evolução termocronológica do Sistema de Falhas Senador Pompeu – Ce 26
Figura 3.7: perfil geológico/topográfico transversal à Zona de Cisalhamento Senador Pompeu (ZCSP) (localização dos perfis na Figura 3.5)
evidenciando a assimetria do relevo entre os compartimentos tectônicos localizados a SE e NW desta zona. ZCO - Zona de Cisalhamento Orós
(exagero vertical de 50 vezes) (Fonte: mapa geológico simplificado de Cavalcante, 2003).
Cavalcante, A.S.A. (2006). Evolução termocronológica do Sistema de Falhas Senador Pompeu – Ce 27
tectônica, freqüentemente milonítica, com os mais importantes strains transpressionais
localizados em faixas nas proximidades do Complexo Granítico Quixadá-Quixeramobim
(Fotografia 3.3). Neste primeiro modelo de deformação prevalece o caráter heterogêneo, devido
à diversidade da natureza reológica das rochas deformadas, e o regime de cisalhamento simples.
Quanto aos indicadores do modelo de deformação tectônica descontínua, estão materializados
em estreitas faixas de cataclasitos, brechas de falha e pseudotaquilitos, caracterizando episódios
de deformação rúpteis superpostos às feições dúcteis da ZCSP (Fotografia 3.4).
Aspectos morfo-estruturais
Com base na proposta de organização do relevo da PB apresentada por Peulvast &
Claudino Sales (2004), sintetizada no Capítulo 2, a área pesquisada encontra-se inserida na
margem NW da “Depressão do Jaguaribe”. Na porção NW da ZCSP, que divide a área em dois
compartimentos, encontram-se os maciços residuais (e.g., Maciço de Baturité) e os níveis mais
elevados da Superfície Sertaneja, de onde se sobressaem extensas ilhas de inselbergs esculpidos
em rochas graníticas (Fotografia 3.5). Os maciços residuais são testemunhos de um período
degradacional que culminou com a elaboração de uma superfície pediplanizada no Terciário, a
Superfície Sul-Americana de King. A partir do Terciário Superior, o desmonte desta superfície
conduziu à elaboração dos níveis embutidos da Superfície Sertaneja (Superfície Velhas de King).
A origem das superfícies de aplainamento estaria ligada ao recuo paralelo de vertentes
durante processos de expansão e coalescência de pedimentos em clima semi-árido, originando os
pediplanos (King, 1956). Os processos de alteração dos granitos e das rochas que compõem o
embasamento cristalino foram diretamente influenciados pelo rigor da semi-aridez
precedentemente referida, sendo que a desagregação mecânica das rochas ocorreu
principalmente em função de sua composição, granulação e densidade da rede de diáclases
(Torquato, 1989). A origem dos inselbergs está ligada ao intemperismo diferencial devido a
maior estabilidade mineral de alguns componentes faciológicos da rocha (e.g., Complexo
Granítico Quixadá-Quixeramobim), conforme afirmou Torquato et al. (1989).
Este processo de erosão e exposição destes relevos residuais podem estar geneticamente
relacionados a deslocamentos verticais positivos do compartimento NW da ZCSP, o que poderia
explicar a ocorrência sistemática destas serras colinosas e inselbergs de naturezas graníticas
dominantemente sobre este compartimento. No compartimento SE, inserido geograficamente na
“Depressão do Jaguaribe”, além de apresentar as mais baixas cotas topográficas sobre a
Superfície Sertaneja, estão ausentes as eminentes formas residuais observadas no bloco NW,
Cavalcante, A.S.A. (2006). Evolução termocronológica do Sistema de Falhas Senador Pompeu – Ce 28
como os maciços residuais e os campos de inselbergs, estes últimos dando lugar a extensas
superfícies de lajedos (pediplanos rochosos) expostas sobre o compartimento SE. O aspecto geral
do relevo da área pode ser observado através do MDE (Figura 3.8), onde as feições em maior
destaque no interior das superfícies pediplanizadas são os maciços residuais, campos de
inselbergs, vales e cristas estruturais.
Figura 3.8: mapa geológico da porção NE da ZCSP (linha tracejada) sobreposto ao modelo digital de
elevação (MDE), com as feições morfológicas em maior destaque: 1 - vales de linha de falha, 2 -
depressões interiores (áreas arrasadas do embasamento cristalino e de granitóides), 3 - cristas estruturais
(estreitas e alongadas faixas de coberturas proterozóicas), 4 - planície costeira (coberturas fanerozóicas), 5
- campos de inselbergs (domos graníticos), 6 - maciços residuais (nappes e cavalgamentos de coberturas
proterozóicas sobre rochas do embasamento cristalino) (Fonte: mapa geológico simplificado de
Cavalcante, 2003).
Cavalcante, A.S.A. (2006). Evolução termocronológica do Sistema de Falhas Senador Pompeu – Ce 29
Fotografia 3.1: (a) ortognaisse migmatítico de composição granítica com bandas granodioríticas
porfiríticas do Complexo Ceará; (b) gnaisse migmatítico de composição granítica fanerítica com bandas
tonalíticas do Complexo Cruzeta (local: BR-226, trecho entre Senador Pompeu e São Joaquim do
Salgado; coordenadas: 456.171 mE e 9.387.558 mN).
Fotografia 3.2: (a) granito neoproterozóico de textura grossa e isotrópico, vista em planta (local: Serra
Azul; coordenadas: 529.797 m e 9.468.900 m); (b) granito neoproterozóico de textura porfirítica, com
pórfiros de feldspato de até 10 cm, do fácies Serra Branca, vista em planta (local: CE-043, trecho entre
Quixeramobim e Canadá; coordenadas: 483.407 mE e 9.419.994 mN).
a
a
b
b
a
a
b
b
Cavalcante, A.S.A. (2006). Evolução termocronológica do Sistema de Falhas Senador Pompeu – Ce 30
Fotografia 3.3: (a) detalhe de sombra de recristalização assimétrica do tipo δ (delta) em porfiroclastos de
feldspato com cinemática dextral, vista em planta (local: CE-046, trecho entre Quixadá e Ibicuitinga;
coordenadas: 520.319 mE e 9.454.434 mN); (b) milonito de granitóide (escuro) e de pegmatito, vista em
perfil (claro) (local: Senador Pompeu; coordenadas: 459.088 mE e 9.383.776 mN).
Fotografia 3.4: (a) cataclasito com clastos de milonito, vista em planta (oeste do Rio Banabuiú);
coordenadas: 475.724 mE e 9.403.574 mN); (b) brecha de falha alterada em gnaisse, vista em perfil (leste
do Rio Banabuiú); coordenadas: 462.735 mE e 9.379.290 mN).
a
a
b
b
a
a
b
b
Cavalcante, A.S.A. (2006). Evolução termocronológica do Sistema de Falhas Senador Pompeu – Ce 31
Fotografia 3.5: (a) aspecto geral da Superfície Sertaneja e do campo de inselgergs do Complexo
Granítico Quixadá-Quixeramobim (local: CE-113, trecho entre São Caetano e Joatama); (b) inselberg
granítico de Quixadá, com depósitos de tálus associados (local: Quixadá).
a
a
b
b
Cavalcante, A.S.A. (2006). Evolução termocronológica do Sistema de Falhas Senador Pompeu – Ce 32
Capítulo 4
TERMOCRONOLOGIA POR TRAÇOS DE FISSÃO
4.1 Considerações iniciais
Segundo Faure (1986), os núcleos de átomos instáveis sofrem transformações
espontâneas que envolvem a emissão de partículas e de energia radiante. Existem vários
caminhos diferentes através dos quais os átomos podem decair e, embora alguns átomos trilhem
dois ou três caminhos diferentes durante seu decaimento, a maioria segue somente um caminho
particular. Estes processos resultam em mudanças no número atômico ou no número de nêutrons
do isótopo instável, cujo produto da reação pode ser um elemento estável ou radioativo. Neste
último caso, o decaimento prossegue até que se produza um átomo estável.
Durante a fissão espontânea do urânio natural, conforme Bohr e Wheeler postularam, o
núcleo de átomos pesados se comporta como uma gota de um líquido, que assume uma forma
esférica em razão da tensão superficial. Eles sugeriram que o núcleo pode alcançar um tamanho
crítico, quando a força de repulsão eletrostática se tornaria maior do que as forças de superfície
que mantém o núcleo coeso. Neste momento, o núcleo se tornaria susceptível à fissão
espontânea. Este tamanho crítico é assumido para átomos que têm numero atômico próximo de
100 (Faure, 1986).
Fragmentos de fissão altamente carregados afastam-se em direções opostas liberando
aproximadamente 200 MeV de energia dentro da estrutura do mineral. De acordo com os
modelos apresentados por diversos experimentos, este evento provoca a ionização e o
deslocamento dos átomos que se encontram nas vizinhanças de suas trajetórias, fazendo com que
os átomos sofram uma repulsão coulombiana e originem uma zona desarranjada denominada
traço latente (Tello Saenz, 1998).
Os primeiros traços de partículas nucleares foram observados, via microscópio de
transmissão eletrônica e ao microscópio óptico, por Young (1958) e Silk & Barnes (1959). Mas,
somente em 1963, os físicos P. Buford Price e Robert M. Walker desenvolveram o método de
datação baseado no decaimento natural do
238
U por fissão espontânea.
A técnica empregada no método de datação por traços de fissão (MDTF), diferentemente
dos métodos isotópicos tradicionais, não utiliza a espectrometria de massa na determinação das
razões isotópicas. O MDTF baseia-se na contagem de traços em minerais naturais criados pelo
deslocamento de fragmentos de fissão espontânea do
238
U.
Cavalcante, A.S.A. (2006). Evolução termocronológica do Sistema de Falhas Senador Pompeu – Ce 33
Uma grande quantidade de materiais geológicos têm sido investigada sobre a ocorrência
de traços de fissão fósseis, mas relativamente poucos são rotineiramente utilizados para a
datação. Esta limitação ocorre principalmente pelas condições inapropriadas para a observação
dos traços, baixo conteúdo de urânio e pouca sensibilidade dos traços às variações de
temperatura. Considerando estes fatores limitantes, a apatita é o mineral que exibe as condições
experimentais mais favoráveis para a datação, seguida do zircão, vidro natural, mica e esfeno
(Wagner & Haute, 1992).
As apatitas formam uma série isomórfica de minerais de fosfato, cuja composição é
Ca
5
(PO
4
)
3
(F,Cl,OH). A fluorapatita é a variedade que ocorre como mais freqüência como
acessório em rochas ígneas plutônicas e metamórficas, enquanto a cloroapatita é mais comum
em rochas vulcânicas (Burther et al., 1994).
4.2 Coleta e separação mineral
As alíquotas de apatita foram extraídas de amostras de rochas coletadas de pontos
adjacentes à Zona de Cisalhamento Senador Pompeu (ZCSP). Com o objetivo de evidenciar
possíveis diferenças entre a evolução tectônica e termal dos blocos geológicos compartimentados
pela ZCSP (NE), os pontos amostrados foram organizados em perfis com orientação SE.
O critério adotado durante a coleta das amostras objetivou incorporar os litotipos que
registraram principalmente a evolução termal mesozóica e cenozóica da região. Desta maneira,
foram amostrados exemplares de granitóides brasilianos e, na ausência destes, de gnaisses do
embasamento. Sempre que possível, especialmente para os gnaisses, foram selecionados
exemplares de textura homogênea e livre de anisotropias magmáticas de fontes complexas.
O procedimento adotado para o isolamento das alíquotas de apatita se deu através de
desagregação mecânica das amostras de rocha por britagem seguida de moagem. A separação
granulométrica foi feita por peneiramento simples, para a fração de 200 µm, finalizando-se com
a concentração de finos através de bateiamento. O concentrado de bateia foi submetido a
processos de separação gravítica por líquidos densos (CHBr
3
: bromofórmio) e por fracionamento
magnético (separador magnético Isodynamic Frantz). Finalmente, os grãos de apatita foram
separados manualmente através de uma lupa.
4.3 Fundamentos da equação de idade
O método de datação por traços de fissão (MDTF) fundamenta-se no decaimento natural
de um isótopo instável (“pai” ou radioativo) para um átomo estável (“filho” ou radiogênico).
Cavalcante, A.S.A. (2006). Evolução termocronológica do Sistema de Falhas Senador Pompeu – Ce 34
Esta reação nuclear ocorre a uma razão que é proporcional ao número de átomos radioativos
presentes no sistema (mineral ou vidro) em um determinado intervalo de tempo:
dN
P
/dt = –
λ
N
P
(equação 4.1)
Considerando-se dN
P
como o número de átomos radioativos (parents: “pais”) no
intervalo dt de tempo e
λ
sendo um fator de probabilidade denominado constante de decaimento
radioativo, a integração da equação 4.1 resulta na expressão básica utilizada tanto pelos métodos
isotópicos de datação tradicionais como pelo MDTF. Neste caso, N
D
representa o número de
átomos radiogênicos (daughter: “filhos”) no instante de tempo t:
N
D
= N
P
(e
λ
t
– 1)
t = 1/λ ln [(N
P
/N
D
) + 1]
(equação 4.2a)
(equação 4.2b)
A constante de dacaimento total do
238
U (λ) é dada pela soma entre as constantes de
decaimento por emissão de partículas alfa (λ
α
) e por fissão espontânea (λ
f
). Deste modo, o
número de decaimentos que são devido somente à fissão espontânea do
238
U é dado por uma
proporção fixa (λ
f
/ λ), que pode ser aproximada para λ
f
/ λ
α
, devido à magnitude de λ
f
(8,5 × 10
-17
a
-1
) ser muito inferior a λ
α
(1,5 × 10
-10
a
-1
). Através da equação 4.2a, conclui-se que o número de
eventos de fissão espontânea do
238
U (N
s
) acumulados por unidade de volume é dado por:
N
s
= λ
f
/λ
α
N
238
(e
λ
t
– 1)
t = 1/λ
α
ln [(λ
f
/λ
α
) (N
s
/N
238
) + 1]
(equação 4.3a)
(equação 4.3b)
Em princípio, o cálculo de idades de minerais através do MDTF é baseado na
determinação de dois parâmetros, N
s
e N
238
. O parâmetro N
s
é obtido através da densidade de
traços fósseis por unidade de área (ρ
s
), observados na superfície do detector. O parâmetro N
238
representa o número de átomos de
238
U por unidade de volume na amostra, que ainda pode ser
escrito como N
U
C
238
, sendo N
U
a densidade volumétrica de urânio na amostra e C
238
a
concentração isotópica do
238
U no urânio natural. Este segundo parâmetro é determinado através
da densidade areal de traços de fissão induzida no mineral estudado (ρ
i
).
Cavalcante, A.S.A. (2006). Evolução termocronológica do Sistema de Falhas Senador Pompeu – Ce 35
A partir da equação teórica 4.3a, é possível determinar o parâmetro (ρ
s
) utilizando-se a
equação prática 4.4a, em que o fator ε
238
está relacionado à eficiência de observação dos traços
fósseis (depende da orientação cristalográfica da superfície de observação e composição química
do detector, do tempo de ataque químico e do ângulo de incidência dos traços latentes) e à
geometria da superfície de observação (2π: externa ou 4π: interna):
ρ
s
= ε
238
N
U
C
238
(λ
f
/λ
α
) (e
λ
t
– 1)
t = 1/λ
α
ln [1 + (ρ
s
/ε
238
N
U
C
238
) (λ
α
/λ
f
)]
(equação 4.4a)
(equação 4.4b)
Para se evitar as difíceis determinações de ε
238
N
U
, a amostra é irradiada em um reator
nuclear, com uma fluência (Ф
0
) de nêutrons térmicos, com o objetivo de induzir a fissão dos
átomos de
235
U. Para um fluxo bem termalizado (predominância de nêutrons térmicos), o produto
ε
238
N
U
(ε
238
= ε
235
, segundo Bigazzi et al., 1991a) pode ser obtido pela determinação da
densidade de traços induzidos por unidade de área (ρ
i
), observados na superfície do detector:
ρ
i
= ε
235
N
U
R
U
ε
235
N
U
= ρ
i
/R
U
(equação 4.5a)
(equação 4.5b)
Ainda considerando-se condições ideais de termalização, tem-se R
U
= C
235
Ф
0
σ
0
g
235
=
C
235
A
235
, sendo que g
235
representa o parâmetro de Westcott para o
235
U (depende da temperatura
dos neutros) e R
U
é a probabilidade da reação
235
U (n, f) ocorrer por núcleo alvo, para a fluência
especificada (Ф
0
), durante a irradiação com nêutrons térmicos (σ
0
). Deste modo, a equação
prática de idade aparente por ATF é dada por:
t
a
= 1/λ
α
ln [1 + (ε
235
/ε
238
) (ρ
s
/ρ
i
) (λ
α
/λ
f
) (R
U
/C
238
)] (equação 4.6)
Em reatores não tão bem termalizados, como o que foi utilizado nesta pesquisa, ocorre
fissão do
235
U, do
238
U e do
232
Th devido à produção de nêutrons não térmicos. Logo,
considerando-se as contribuições das fissões do
235
U por nêutrons epitérmicos e as do
238
U e do
232
Th induzidas por nêutrons rápidos, somadas às fissões do
235
U por nêutrons térmicos, a
probabilidade de ocorrer reações de fissão no mineral, durante a irradiação, é dada por R
M
=
C
235
A
235
+ C
238
A
238
+ (N
Th
/ N
U
)R
Th
, em que R
Th
= A
Th
.
Cavalcante, A.S.A. (2006). Evolução termocronológica do Sistema de Falhas Senador Pompeu – Ce 36
Em razão das dificuldades na determinação da fluência (Ф
0
) e da constante de
decaimento por fissão espontânea (λ
f
) do
238
U, Hurford & Green (1982 e 1983) elaboraram o
método de calibração zeta (ζ). Este método estabelece um vínculo entre o MDTF e uma idade
padrão, calculada por outro método de datação isotópica, determinando de maneira implícita
alguns parâmetros, especialmente Ф
0
e λ
f
.
Embora a fissão de urânio por nêutrons não térmicos não introduza erros sistemáticos
nos sistemas de datação baseados em idades padrões (ex. método zeta), a fissão do
232
Th,
eventualmente presente nos minerais padrões, por nêutrons rápidos é fonte freqüente destes
erros. Além disso, o encurtamento do comprimento dos traços fósseis sob o efeito da temperatura
(annealing) resulta em idades subestimadas quando se emprega a aproximação por idade padrão.
Outra alternativa para reduzir a inacurácia dos sistemas de datação pelo MDTF é a
execução de operações de calibração por aproximação absoluta, em que os parâmetros citados
são determinados de maneira explícita. Nesta pesquisa, utilizou-se um método de calibração por
aproximação absoluta, onde foram aplicados tanto filmes finos de
232
Th como monitores de vidro
dopados com urânio natural calibrados através de filmes finos de urânio natural (Iunes, 1999).
Esta metodologia, diferentemente dos métodos de calibração por idade padrão, possibilita
a determinação explícita de R
U
através dos filmes finos de urânio natural (Iunes, 1999). Para
mensurar o efeito da fissão induzida do
232
Th por nêutrons rápidos sobre a idade calculada,
foram empregados filmes finos de
232
Th. Além disso, foram aplicados fatores de correção às
idades aparentes para compensar o efeito do encurtamento dos traços de fissão por annealing.
4.4 Annealing dos traços de fissão
Como foi afirmado antes, zonas desarranjadas surgem durante a passagem de fragmentos
de fissão e são denominadas de traços de fissão “latentes” ou “não atacados”, isto porque só se
tornam visíveis ao microscópio óptico após um ataque químico apropriado. A estrutura original
do retículo cristalino torna-se, entretanto, gradualmente restaurada com o tempo. Este fenômeno
é conhecido como fading, o qual se manifesta através da redução da densidade areal dos traços
de fissão observados na superfície de contagem, assim como do comprimento dos traços
atacados (revelados).
Os estudos sobre os fenômenos de fading têm sido aplicados a um largo número de
materiais terrestres, envolvendo principalmente experimentos sob condições controladas de
tempo e temperatura. Estes dados experimentais são extrapolados para as condições geológicas
Cavalcante, A.S.A. (2006). Evolução termocronológica do Sistema de Falhas Senador Pompeu – Ce 37
com base em leis cinéticas de reações envolvendo movimentos difusos e, especialmente para a
apatita, têm apresentado resultados estatisticamente compatíveis (Wagner & Haute, 1992).
Embora vários fenômenos possam influenciar o fading (tempo, temperatura, pressão,
soluções intergranulares e radiação ionizante), a temperatura é o fator dominante, principalmente
sobre a apatita. Quando este fenômeno envolve os efeitos de temperatura e tempo sobre o
encurtamento dos traços de fissão, costuma-se denominá-lo de annealing.
4.4.1 Fatores que influenciam o annealing
Além da temperatura, há outros fatores que podem influenciar o annealing dos traços de
fissão, notavelmente a direção dos traços em relação aos eixos cristalográficos e a composição
química do sólido. Nestes últimos casos, somente em condições extremas de temperatura. Em
apatita, os traços de fissão paralelos ao eixo-c (perpendiculares ao plano basal) são mais
resistentes ao annealing do que os demais traços (Green & Durrani, 1977; Donelick, 1991),
sendo que esta anisotropia se torna mais pronunciada com o progressivo aumento do annealing.
Embora a variedade mineral de apatita mais comum na natureza (fluorapatita) possa
apresentar algum teor de cloro, o aumento da proporção deste elemento pode também aumentar a
estabilidade dos traços de fissão sob influência da temperatura (Green, 1992 e O’Sullivan &
Brown, 1998). Em geral, teores de cloro superiores a 0,4% em peso (apatita padrão de Durango:
0,36-0,44 % em peso) fornecem idades de traços de fissão maiores do que em variedades com
teores inferiores (Mallmann, et al., 2002).
4.4.2 Modelamento do annealing
Somente uma compreensão quantitativa do fenômeno de annealing possibilita a aplicação
de estudos preditivos destes efeitos em variadas condições de temperatura e tempo. Com este
objetivo, algumas leis de reações cinéticas sobre movimentos difusos são empregadas como
aproximações teóricas na interpretação geológica de sistemas de traços de fissão naturais.
Ao longo da trilha de fragmentos de fissão, a estrutura atômica original é fortemente
desordenada e envolve uma alta densidade de átomos e elétrons deslocados. Dependendo de sua
energia de ativação (energia necessária para que as combinações de “defeitos” que compõem o
traço latente retornem ao seu lugar de origem), os traços podem persistir no mineral durante
tempos geológicos. Entretanto, um aquecimento pode fornecer suficiente energia externa de
Cavalcante, A.S.A. (2006). Evolução termocronológica do Sistema de Falhas Senador Pompeu – Ce 38
modo que os átomos e elétrons sejam deslocados por movimentos difusos para seus locais de
origem (Wagner & Haute, 1992).
A descrição matemática destas reações cinéticas envolvendo movimentos difusos admite
algumas simplificações, como a existência somente de um tipo de “defeito” na rede cristalina e
uma energia de ativação específica. Logo, a taxa de reação (movimento difuso dos átomos para
sua posição original) é dada por:
dn/dt = –
α
n
(equação 4.7)
Considera-se dn como a concentração de reagentes (átomos fora de sua posição original)
no intervalo dt de tempo e
α
como sendo um fator de probabilidade da reação ocorrer. A
integração da equação 4.7 resulta na equação 4.8a, que descreve a variação desta concentração
em cada instante de tempo t, sendo n
0
a concentração original dos reagentes:
n = n
0
e
(–
α
t)
α
=
α
0
e
(–E/kT)
(equação 4.8a)
(equação 4.8b)
O fator
α
é dependente da temperatura de acordo com a equação 4.8b, enquanto
α
0
é um
fator de freqüência específico, E é a energia de ativação, T é a temperatura absoluta e k é a
constante de Boltzmann.
O modelo empírico empregado nesta pesquisa está fundamentado na aproximação que foi
estabelecida pelo grupo australiano (Green et al., 1986; Laslett et al., 1987; Duddy et al., 1988 e
Green et al., 1989). De acordo com Tello Saenz (1998), os experimentos de annealaing
utilizados por este grupo têm como ponto de partida a Lei de Ahrrenius, que estabelece uma
relação linear entre o logaritmo natural do tempo (t) de annealing e o inverso da temperatura
absoluta (T). Desta maneira, a equação 4.8a pode ser combinada à equação 4.8b e resolvida em
termos das variáveis tempo (t) e temperatura absoluta (T) de forma explícita, segundo a equação
4.9a, ou de forma implícita, segundo a equação 4.9b:
ln t = ln [ – ln (n/n
0
)] – ln
α
0
+ (E/K) T
(–1)
ln t = A + B T
(–1)
(equação 4.9a)
(equação 4.9b)
Cavalcante, A.S.A. (2006). Evolução termocronológica do Sistema de Falhas Senador Pompeu – Ce 39
Neste último caso, A e B são constantes, sendo que B é interpretada em termos de energia
de ativação.
Diferentemente dos trabalhos anteriores, os estudos experimentais efetuados por Laslett
et al. (1987) em fluorapatitas de Durango foram focados na distribuição de comprimento dos
traços de fissão, ao invés de densidades de traços. Isto se deve ao fato de que a medida de
comprimento é muito mais precisa do que a de densidade, já que esta última depende do critério
adotado na contagem, dificultando a comparação entre diferentes estudos (Tello Saenz, 1994).
Os pontos experimentais que representam uma mesma razão de redução de traços
descrevem linhas retas nos chamados “diagramas de Arrhenius” (ln t versus T
–1
). Através de uma
reformulação empírica da equação 4.9b, Laslett et al. (1987) descreveram os efeitos do
annealing sobre a distribuição de comprimento dos traços de fissão por meio da equação 4.10a.
Assim, r = l / l
0
(l: comprimento do traço com annealing e l
0
: comprimento sem annealing) e g(r)
é uma função experimental descrita pela equação 4.10b:
ln t = – 28,12 + [( g(r) + 4,87 ) / 0,000168 ] T
(–1)
g (r) = {{[(1 – r)
2,7
] / 2,7}
0,35
– 1} / 0,35
(equação 4.10a)
(equação 4.10b)
Para tornar mais precisas as medições, foram considerados apenas os traços de fissão
confinados (contidos inteiramente no mineral) e paralelos à superfície de observação do mineral.
Com o objetivo de aplicar a equação 4.10a em estudos de annealing sob condições de
temperaturas varáveis no tempo, Duddy et al. (1988) utilizam o chamado “princípio do tempo
equivalente”, que já havia sido proposto por Goswami et al. (1984). Este princípio postula que
um traço que já tenha sido submetido a annealing se comporta diante de uma nova condição de
tempo e temperatura de uma forma totalmente independente das condições que causaram o
annealing anterior, dependente somente do grau de encurtamento (r) inicial.
Para a aplicação do princípio do tempo equivalente, uma história térmica (e.g., um
resfriamento linear) é dividida em degraus definidos por iguais intervalos de tempo (∆t
i
) com
temperaturas constantes (T
i
) (Figura 4.1). Suponhamos que, durante o primeiro intervalo de
tempo ∆t
1
sob temperatura constante T
1
, um traço tenha seu comprimento reduzido r
1
= l
1
/ l
0
expresso pela equação 4.11a. Se, em um intervalo de tempo subseqüente ∆t
2
(∆t
1
= ∆t
2
), este
mesmo traço fosse submetido a um outro patamar de temperatura T
2
(T
1
> T
2
), ele acumularia um
comprimento reduzido r
2
(r
1
< r
2
). Esta redução (r
2
) ocorreria como se o traço tivesse sido
submetido a um annealing sob temperatura T
2
em um “tempo efetivo” (t
eq
+ ∆t
2
), que pode ser
Cavalcante, A.S.A. (2006). Evolução termocronológica do Sistema de Falhas Senador Pompeu – Ce 40
obtido através da equação 4.11b. Assim, t
eq 1
representa o tempo necessário para produzir um
encurtamento equivalente a r
1
, se o traço fosse submetido à temperatura T
2
:
T
4
r
4
T
3
r
3
∆t
1
=
∆t
2
=
∆t
3
=
∆t
4
T
1
>
T
2
> T
3
> T
4
r
1
< r
2
< r
3
< r
4
T
2
r
2
T
1
(K)
(M.a.)
r
1
∆t
4
∆t
3
∆t
2
∆t
1
Figura 4.1: história térmica esquemática de uma amostra de apatita submetida a um resfriamento linear,
ilustrado pela reta diagonal entre as temperaturas absolutas T
1
e T
4
, sendo que para cada intervalo de
tempo (
∆t
1
até ∆t
4
) estão representadas as respectivas reduções de comprimento dos traços de fissão (r
i
até r
4
) (simplificado de Tello Saenz, 1994).
ln ∆t
1
= – 28,12 + [( g(r
1
) + 4,87 ) / 0,000168 ] T
1
(–1)
ln (t
eq 1
+ ∆t
2
) = – 28,12 + [( g(r
2
) + 4,87 ) / 0,000168 ] T
2
(–1)
(equação 4.11a)
(equação 4.11b)
Como novos traços são produzidos continuamente durante os sucessivos intervalos de
tempo ∆t
i
, se estes ∆t
i
forem suficientemente pequenos, pode-se considerar que os traços
produzidos em cada intervalo teriam a mesma história térmica e, portanto, o mesmo
encurtamento. Desta maneira, a redução de comprimento em cada temperatura T
i
pode ser
calculada através da aplicação da equação 4.11b, adicionando-se a cada intervalo ∆t
i
o respectivo
tempo equivalente t
eq (i – 1)
necessário para produzir a redução r
i – 1
sob temperatura T
i
.
Cavalcante, A.S.A. (2006). Evolução termocronológica do Sistema de Falhas Senador Pompeu – Ce 41
Conforme foi exposto até aqui, a partir de uma história térmica conhecida (p.ex. um
resfriamento linear), pode-se obter uma distribuição de comprimentos através da equação 4.11a.
Entretanto, o que se tem na prática é a idade aparente da amostra e medidas de comprimento
realizadas em laboratório, sendo que se procura a história térmica responsável por estes dados.
Lutz & Omar (1991), por outro lado, propuseram um modelo denominado Modelo
Inverso, através do qual histórias térmicas são aleatoriamente geradas pelo método de Monte
Carlo. Em seguida, as distribuições de comprimentos são calculadas para cada história térmica
gerada e estatisticamente comparadas com a distribuição experimental.
Para se obter as histórias térmicas no Modelo Inverso, usam-se as “caixas” de Monte
Carlo, definidas por um intervalo de temperatura e tempo. Deste modo, é sorteado um ponto
dentro de cada caixa previamente estabelecida, unindo-se estes pontos através de semi-retas até o
ponto que representa as condições atuais de temperatura em que se coletou a amostra. A história
térmica, bem como as idades, serão aceitas se o histograma gerado for estatisticamente
compatível com o histograma experimental de comprimento dos traços. Para este fim, são
aplicados testes estatísticos de aderência (χ
2
: qui-quadrado) (Tello Saenz, 1998).
4.4.3 Correção da equação de idade
Nesta pesquisa, foi implementado o modelo de correção de idade baseadas no
comprimento dos traços induzidos em apatitas de Durango (Iunes et al., 2002). Este estudo foi
baseado na relação entre duas razões: o comprimento fóssil e induzido (l
s
/ l
i
) e a densidade areal
fóssil e induzida (ρ
s
/ ρ
i
) de traços de fissão em amostras submetidas a annealing. As medidas de
comprimento foram feitas apenas em traços confinados e paralelos a superfície de observação.
Estes dados indicaram que (ρ
s
/ ρ
i
) é proporcional a (l
s
/ l
i
) por um fator igual a 1 (equação
4.12a). Por fim, a idade corrigida é dada pela equação 4.12b:
(ε
238
/ε
235
) = (1,000 + 0,038) (l
s
/ l
i
)
t
c
= 1/λ
α
ln [1 + (l
s
/ l
i
) (ρ
s
/ρ
i
) (λ
α
/λ
f
) (R
U
/C
238
)]
(equação 4.12a)
(equação 4.12b)
4.5 Revelação e observação dos traços de fissão
Esta etapa foi desenvolvida no Laboratório de Análise de Traços de Fissão, do
Departamento de Raios Cósmicos e Cronologia da Unicamp (DRCC/UNICAMP), onde foram
Cavalcante, A.S.A. (2006). Evolução termocronológica do Sistema de Falhas Senador Pompeu – Ce 42
submetidas aos procedimentos metodológicos específicos para os estudos termocronológicos.
Cada alíquota de apatita (aproximadamente 100 grãos por amostra) foi sistematicamente
enfileirada sobre moldes de borracha (0,4 cm
3
), a partir dos quais foram confeccionados suportes
de resina transparente (Epoxy). As amostras fixadas nos seus respectivos suportes foram
submetidas a um polimento manual preliminar através de folhas de lixa graduadas em diferentes
calibres (1200#, 2400# e 4000#) e, em seguida, através de politriz, com pasta de diamante para
polimento metalográfico (0,25 µm).
As montagens de apatita sofreram um ataque químico específico (HNO
3
6,5 %, a 20°C,
por 40 segundos) para a revelação dos traços de fissão fósseis latentes (produtos do decaimento
do
238
U por fissão espontânea), possibilitando assim sua observação ao microscópio óptico com
aumento de 1000x. À ocular do microscópio foi adaptado um retículo (100 µm
2
) para a medida
da densidade dos traços, além de uma escala (100 µm) para a medida do comprimento dos traços
confinados paralelos à superfície de observação do mineral.
Nesta pesquisa, o método utilizado para a datação analisou no mesmo grão os traços
fósseis e induzidos (método grão-a-grão), de modo que a idade pôde ser determinada para cada
grão de apatita. Este método é bastante útil para a datação de amostras de rocha que apresentam
fortes anisotropias de concentração de urânio ou mesmo que seja composta por grãos de
diferentes idades, como podem ser encontrados em rochas detríticas (Wagner & Haute, 1992).
Testes estatísticos de aderência (χ
2
: qui-quadrado) são aplicados ao conjunto de idades de
cada amostra para verificar se as mesmas podem ser agrupadas em uma única população. Em
seguida, as idades das amostras são calculadas através da média ponderada entre as idades
compatíveis dos grãos singulares, sendo descartadas as incompatíveis.
Para a revelação e contagem dos traços induzidos, foi empregado o método do detector
externo (MDE), que consiste em uma técnica analítica através da qual os traços de fissão
induzida do
235
U são observados em detectores externos. Placas finas de muscovita, empregadas
como detector externo, foram submetidas a um ataque químico preliminar (HF 40%, a 15°C, por
210 minutos) com o objetivo de verificar a ausência de urânio. Depois de constatado a ausência
de traços fósseis nestas muscovitas, as placas foram acopladas às montagens de apatita e
encaminhadas ao Centro de Reator de Pesquisas do Instituto de Pesquisas Energéticas e
Nucleares (IPEN), tendo sido irradiadas por nêutrons térmicos (até 0,2 eV) sob uma fluência
previamente especificada.
O objetivo da irradiação é induzir apenas a fissão do
235
U presente na apatita para se obter
a proporção original de
238
U neste mineral, uma vez que
235
U/
238
U é considerado constante na
natureza. Os traços latentes que cruzam a superfície da apatita, produzidos por fissão induzida do
Cavalcante, A.S.A. (2006). Evolução termocronológica do Sistema de Falhas Senador Pompeu – Ce 43
235
U, são também projetados sobre a superfície do detector externo acoplado aos suportes. Estes
traços latentes projetados na superfície da muscovita foram revelados através das mesmas
condições do ataque químico preliminar (HF 40%, a 15°C, por 210 minutos). As medidas de
densidade de traços fósseis (ρ
s
) e induzidos (ρ
i
), revelados na superfície da apatita e da mica,
respectivamente, foram aplicadas no cálculo das idades.
No caso do MDE, os traços de fissão espontânea observados sobre a superfície polida da
apatita originaram-se de átomos de
238
U localizados em ambos os lados desta superfície
(geometria interna: 4π), enquanto que os traços de fissão induzida observados sobre a superfície
do detector externo originaram-se somente de átomos de
235
U localizados no lado fixado às
montagens de apatita (geometria externa: 2π). Desta maneira, espera-se que o número de traços
de fissão contados em uma superfície 2π seja 0,5 vezes menor do que em uma superfície 4π.
Para se obter a relação entre estas duas geometrias de observação foi determinado um
fator experimental, denominado de fator geométrico. Este parâmetro foi calculado através da
relação entre o número de traços de fissão induzida contados sobre uma superfície 2π e 4π em
uma amostra padrão (apatita de Durango). No caso desta pesquisa, o fator geométrico encontrado
para o experimentador foi de 0,571 + 0,019.
Cavalcante, A.S.A. (2006). Evolução termocronológica do Sistema de Falhas Senador Pompeu – Ce 44
Capítulo 5
RESULTADOS
5.1 Considerações preliminares
A aplicação do método de datação por traços de fissão, particularmente em apatitas, exige
do pesquisador o reconhecimento de algumas premissas básicas. Desta maneira, a observação e o
estudo de traços de fissão em sólidos cristalinos envolve problemas de natureza física, química e
experimental, conforme foi mencionado no Capítulo 4.
Além dos aspectos físicos e químicos amplamente discutidos na literatura (Wagner &
Haute, 1992) e implementados em modelos matemáticos e computacionais (Lutz & Omar, 1991),
o estudo dos traços para datação tem importante fundamentação estatística. Por esta razão, tanto
a quantidade de apatitas selecionadas para datação, a qualidade da revelação dos traços e do
polimento da superfície mineral em que são observados, além dos critérios adotados na
contagem, podem ser fontes de erros sistemáticos nos resultados analíticos.
Algumas simplificações sobre problemas de natureza geométrica, física e química
também são introduzidas quando se usam os modelos computacionais e matemáticos. Considera-
se, por exemplo, que as anisotropias quanto à orientação dos traços sejam desprezíveis. Além
disso, que todos os traços são igualmente revelados, especialmente se forem submetidos às
mesmas condições de ataque químico.
5.2 Idades aparentes e corrigidas
Os dados sobre as densidades de traços de fissão foram implementados nas equações de
idade através do software Origin 7, etapa em que também foram propagados os erros estatísticos
às idades médias ponderadas calculadas entre os grãos de cada amostra.
A idade de traços de fissão efetiva de uma amostra de apatita representa a idade em que
esta esteve pela última vez na temperatura de 120°C. Entretanto, as idades calculadas são idades
aparentes, ou seja, mais jovens em relação à idade efetiva da apatita. Isto ocorre porque os traços
de fissão mais antigos que se formaram próximo desta temperatura sofrem o máximo
encurtamento, dificultando a sua observação e, portanto, reduzem a idade efetiva. Além disto, há
uma menor probabilidade de que os traços encurtados cruzem a superfície de contagem do
mineral. Desta maneira, quanto maior o tempo em que a amostra esteve próxima a esta
Cavalcante, A.S.A. (2006). Evolução termocronológica do Sistema de Falhas Senador Pompeu – Ce 45
temperatura, menor será a quantidade de traços contados pelo observador e mais subestimada
será a idade efetiva da apatita. Com o objetivo de “recuperar” a informação perdida sobre a
história térmica inicial da amostra, foi introduzido um modelo de correção das idades aparentes,
o qual já foi discutido no Capítulo 4.
A idade corrigida representa, então, uma aproximação da idade efetiva da amostra. No
caso da apatita, esta idade corresponde a uma condição limite de temperatura (120°C) a partir da
qual os traços produzidos no mineral são continuamente encurtados em proporções variadas. O
grau de encurtamento destes é reduzido à medida em a temperatura diminui, até a isoterma de
60°C, a partir da qual os traços passam a preservar seu comprimento original. A isoterma de
120°C representa a temperatura de fechamento do sistema, o intervalo entre 120° e 60°C
corresponde à zona de estabilidade ou annealing parcial (ZAP) da apatita, enquanto o intervalo
de 60°C até temperaturas menores é denominado zona de estabilidade. Estes limites térmicos são
válidos somente para escalas de tempo da ordem de 10
6
a 10
7
anos (Wagner & Haute, 1992).
As idades efetivas foram calculadas através da média ponderada entre as idades
corrigidas da população de grãos de cada amostra. Para validar estes resultados, foram realizados
testes estatísticos de aderência (χ
2
: qui-quadrado), de modo que a normalidade da distribuição de
idades dos grãos nas amostras fosse comprovada. Em caso afirmativo, as idades representariam
uma única população e as variações entre elas seriam apenas de natureza estatística. Em caso
negativo, pode-se tirar uma das seguintes conclusões: (1) a lei de distribuição normal não
convém à amostra; (2) a amostra compreende uma mistura de várias populações; ou (3) os erros
têm causas diversas de caráter sistemático.
Em um total de 23 pontos amostrados na região da ZCSP (Figura 3.5, Capítulo 3),
apenas 13 amostras foram analisadas (Tabela 5.1), tanto em razão da falta de transparência dos
grãos de apatita, quanto do reduzido número ou mesmo da completa ausência deste mineral.
Destas 13 amostras, foi possível calcular apenas 11 idades corrigidas através do modelo de
correção discutido no Capítulo 4. Por esta razão, duas amostras tiveram somente suas idades
aparentes calculadas, pois não foram identificados traços confinados paralelos à superfície de
observação dos grãos minerais.
Entre as idades corrigidas, dois grupos puderam ser destacados: um grupo de idades
posicionado entre o final do Cretáceo Inferior e início do Cretáceo Superior (111,6 - 91,0 Ma) e
outro abrangendo o Cretáceo Superior até o Oligoceno (70,1 - 36,5 Ma). O primeiro grupo
engloba as amostras SP06, SP44, SP18, SP11, e SP23, enquanto o segundo grupo está composto
pelas amostras SP24, SP41, SP12, SP04, SP36 e SP34.
Cavalcante, A.S.A. (2006). Evolução termocronológica do Sistema de Falhas Senador Pompeu – Ce 46
Tabela 5.1: resultados analíticos das idades de traços de fissão em apatitas da região da Zona de Cisalhamento Senador Pompeu, no Domínio Tectônico
Setentrional da Província Borborema (ρ
s
: densidade areal de traços de fissão fósseis na amostra; ρ
i
: densidade areal de traços de fissão induzidos; N
s
: número de
traços de fissão fósseis contados na amostra; N
i
: número de traços de fissão induzidos contados na amostra; P(χ
2
): probabilidade do qui-quadrado; CMT:
comprimento médio dos traços de fissão na amostra).
Amostra Altitude (m)
N° de
cristais
ρ
s
(10
6
cm
-2
)N
s
ρ
i
(10
6
cm
-2
)N
i
P(χ
2
) (%)
Idade aparente
(Ma)
Idade corrigida
(Ma)
CMT (µm)
SP06 103 17 42,9 137 22,2 71 72,3 67,3 + 49,2 111,6 + 22,8 9,80
SP44 247 12 285,7 857 194,7 584 15,0 82,4 + 6,3 108,2 + 8,8 12,39
SP18 171 41 85,0 1340 57,4 905 50,0 66,3 + 4,6 96,1 + 8,1 11,22
SP11 94 37 53,6 540 35,4 357 a 71,2 + 6,4 94,6 + 9,4 12,25
SP23 180 102 82,0 2001 51,2 1249 88,9 68,1 + 4,4 91,0 + 6,1 12,18
SP24 212 53 38,6 421 29,8 325 79,3 23,8 + 2,8 36,5 + 6,9 10,63
SP41 153 40 99,3 800 86,6 698 15,0 44,7 + 3,6 62,9 + 6,3 11,58
SP12 141 07 27,3 87 27,9 89 9,4 45,9 + 8,0 64,1 + 11,8 11,65
SP04 63 94 74,9 1050 57,9 812 67,0 46,1 + 3,5 67,3 + 5,9 11,13
SP36 224 58 46,0 836 41,1 747 66,0 43,2 + 3,2 67,6 + 8,8 10,40
SP34 217 42 52,8 450 47,8 407 61,9 48,1 + 4,5 70,1 + 7,6 11,48
SP15 150 23 13,2 323 6,1 150 75,0 82,2 + 10,4 b_
SP42 155 05 46,2 133 34,0 98 55,0 77,3 + 11,5 b_
a: a normalidade da distribuição das idades dos grãos na amostra não foi comprovada pelo teste do qui-quadrado; b: ausência de dados para a correção de idade.
Cavalcante, A.S.A. (2006). Evolução termocronológica do Sistema de Falhas Senador Pompeu – Ce 47
5.3 Histórias térmicas
Como a determinação da evolução térmica é função da distribuição de freqüência dos
traços confinados paralelos à superfície de observação mineral, pela mesma razão já apresentada,
apenas 11 amostras de apatita tiveram suas histórias modeladas. Para este fim, foi utilizado o
software HTA_D (Hadler Neto et al., 2001), cujo princípio consiste em simulações ao acaso de
histórias térmicas através do método de Monte Carlo (Capítulo 4).
Em função do grau de ajuste entre o histograma teórico e o experimental de distribuição
de comprimento de traços, foram geradas uma ou mais histórias térmicas possíveis dentro dos
limites de compatibilidade do χ
2
: qui-quadrado. Todas as histórias foram modelas com 3
“caixas” de Monte Carlo, assim dimensionadas: 1º caixa (tempo: + 2 erros absolutos da idade
corrigida; temperatura: 150° - 120 °C); 2º caixa (tempo: + 2 erros absolutos da idade corrigida;
temperatura: 120° - 30°C); 3º caixa (tempo: + 2 erros absolutos da idade corrigida até o presente;
temperatura: 120°0 - 30°C).
Embora não seja possível determinar precisamente o tempo e a magnitude dos eventos
térmicos, nota-se na Figura 5.1 que as 11 amostras de apatita foram submetidas a momentos
distintos de resfriamento em sua trajetória até a superfície. Toda a evolução do processo de
resfriamento foi registrada desde quando a isoterma de 120°C foi alcançada pela última vez. Isto
ocorreu em períodos distintos nas apatitas analisadas, caracterizando os dois grupos de idades
anteriormente citados: entre o final do Cretáceo Inferior e início do Cretáceo Superior (111,6 -
91,0 Ma) e em outro período que abrange o Cretáceo Superior até o Oligoceno (70,1 - 36,5 Ma).
5.4 Evolução termocronológica da ZCSP
A interpretação das idades corrigidas por traços de fissão, bem como dos modelos
termocronológicos, pode ser considerada sob dois pontos de vista, de abrangência local ou
regional: (1) a existência de mecanismos geológicos estruturais de modelamento do relevo
(morfo-tectônica); (2) a ocorrência de variações no gradiente geotérmico (magmatismo e
metamorfismo). Estes mecanismos se articulam no tempo e no espaço, muitas vezes de maneira
complexa e em magnitudes diferentes, dotando os minerais de assinaturas térmicas específicas.
Os estudos termocronológicos foram iniciados com a validação dos dados de idade
através dos testes estatísticos de normalidade. Em seguida, foi feito o reconhecimento criterioso
dos grupos de idades e de seu significado geocronológico, da sua distribuição geográfica e do
tipo de controle geológico dominante. Com este objetivo, foram levantados os aspectos
Cavalcante, A.S.A. (2006). Evolução termocronológica do Sistema de Falhas Senador Pompeu – Ce 48
Figura 5.1: envelopes (amarelo) de histórias térmicas (linhas pretas)
possíveis para os dois grupos de idades de amostras de apatita da região
da Zona de Cisalhamento Senador Pompeu, no Domínio Tectônico
Setentrional da Província Borborema, modeladas através do software
HTA_D desenvolvido por Hadler Neto et al. (2001). Coluna esquerda (2º
grupo) e coluna direita (1º grupo).
Cavalcante, A.S.A.(2006). Evolução termocronológica do Sistema de Falhas Senador Pompeu – Ce 49
litológicos, morfológicos, estruturais e alguns modelos geológicos evolutivos apresentados na
literatura específica da área em foco (Capítulo 3).
Conforme foi relatado no Capítulo 2 e com base em evidências de campo levantadas
nesta pesquisa, a ZCSP é composta por diversas faixas miloníticas integradas em um complexo
corredor de deformação que se estende na direção NE-SW por cerca de 350 km de comprimento
e até 10 km de largura. Associadas a este padrão estrutural regional existem outras direções
secundárias, aproximadamente E-W (Figura 5.2). Associada a estes lineamentos secundários
está a linha de diques Rio Ceará Mirim.
Figura 5.2: linha de diques Rio Ceará Mirim (simplificado de Cavalcante, 2003) e de lineamentos
estruturais da região da Zona de Cisalhamento Senador Pompeu (ZCSP), no Domínio Tectônico
Setentrional da Província Borborema, interpretados de imagens Shuttle Radar Topography Mission
(SRTM), com a localização das amostras de apatita e suas idades de traços de fissão corrigidas (1º grupo
de idades: vermelhas e 2º grupo de idades: amarelas).
Conforme foi anteriormente citado, dois grupos de idades de traços de fissão foram
reconhecidos: o primeiro está posicionado entre o final do Cretáceo Inferior e início do Cretáceo
Superior (111,6 - 91,0 Ma), enquanto o segundo grupo abrange o Cretáceo Superior até o
Oligoceno (70,1 - 36,5 Ma). O grupo de idades de traços de fissão mais antigas (111,6 - 91,0 Ma)
da ZCSP pode está relacionado ao magmatismo básico que dominou quando se efetivou a
separação entre o Brasil e a África, representados por Mizusaki et al., (2002) pelos picos da
curva de freqüência (Figura 2.6, Capítulo 2) em torno de 90 Ma (início do Cretáceo Superior).
O segundo grupo de idades de traços de fissão (70,1 - 36,5 Ma) está relacionado a um
evento térmico posterior à separação efetiva entre a Placa Sul-Americana e a África. Entretanto,
Cavalcante, A.S.A.(2006). Evolução termocronológica do Sistema de Falhas Senador Pompeu – Ce 50
não há evidências de atividade magmática compatível com as idades calculadas nas
proximidades deste grupo de amostras. É possível que alguns dos falhamentos secundários, mais
freqüentes na porção sul da área, possam ter controlado a movimentação de fluidos quentes em
regiões localizadas da ZCSP, criando as condições necessárias para modificar o gradiente
geotérmico local até a zona de annealing total da apatita.
De acordo com os resultados encontrados para as amostras do primeiro grupo de idades
na ZCSP, notaram-se dois episódios principais de resfriamento, separados por um período de
aquecimento lento e prolongado: um primeiro resfriamento regional (de 120°C até 70°C), entre
130 e 90 Ma; um aquecimento regional (de 70°C até 90°C), entre 90 e 30 Ma; e um segundo
resfriamento regional (de 90°C até 30°C), entre 30 Ma e o presente.
Os resultados dos estudos termocronológicos realizados nas apatitas do primeiro grupo de
idades aproximaram-se de alguns dos resultados de análises de traço de fissão obtidos por
Nóbrega et al. (2005) na Zona de Cisalhamento Portalegre (ZCPa), na Província Borborema.
Estes autores também reconheceram dois episódios principais de resfriamento, intercalados por
um evento de aquecimento, no compartimento leste da ZCPa: o primeiro resfriamento entre 135
e 60 Ma, um aquecimento entre 60 e 15 Ma, e o segundo resfriamento entre 15 Ma e o presente.
O compartimento oeste da ZCPa teve parte de sua evolução termal influenciada por mecanismos
tectônicos geradores das bacias sedimentares da região, mostrando um comportamento termal
diferente. Morais Neto et al. (2000), com base em estudos de traços de fissão em 19 amostras
regionalmente distribuídas, já haviam sugerido que a Província Borborema teria sido afetada por
dois eventos de resfriamento, entre 100 e 90 Ma e entre 20 Ma e o presente.
Uma comparação entre estes estudos e os resultados encontrados na Zona de
Cisalhamento Senador Pompeu indicou uma evolução termocronológica similar a das amostras
do primeiro grupo de idades, possivelmente relacionada a mecanismos regionais de evolução do
relevo da Província Borborema. A fronteira desta evolução termal está representada pelo evento
de abertura do Oceano Atlântico Sul.
Outras evidências também podem ser observadas em comparações feitas em escala das
Plataformas Sul Americana e Africana. Estudos termocronológicos realizados na margem
continental da Namíbia (Luft et al., 2003), oeste da África, também indicaram atividade
tectônica durante o Fanerozóico. Segundo estes autores, além de eventos termais de escala local,
a margem continental da Namíbia experimentou dois episódios regionais de resfriamento,
intercalados por uma importante fase de quiescência tectônica: evento “neocomiano”
(resfriamento), evento “turoniano” (relativa estabilidade) e evento “miocênico” (resfriamento).
As comparações entre os resultados encontrados na costa da Namíbia e na Província Borborema
Cavalcante, A.S.A.(2006). Evolução termocronológica do Sistema de Falhas Senador Pompeu – Ce 51
são importantes, especialmente porque tanto as idades de traços de fissão como as histórias
térmicas foram calculadas e modeladas através de métodos distintos.
O evento “neocomiano” (160 - 114 Ma), foi detectado no embasamento continental e na
Bacia Walvis através da presença de uma inconformidade na base da seqüência sin-rifte. Este
evento está associado à abertura do Oceano Atlântico Sul através da geração de um forte
soerguimento crustal e posterior magmatismo, amplamente observado na América do Sul (Serra
Geral) e SW da África (Etendeka) (Luft et al., 2003).
O evento “miocênico” (30 - 5 Ma), logo após o evento “turoniano”, representou um
acelerado período de resfriamento crustal. Este também influenciou o registro sedimentar na
Bacia Walvis, com a geração de uma inconformidade de idade miocênica e conseqüente
deposição de uma fina camada sedimentar de aproximadamente 1 km (Luft et al., 2003).
Baseado nestas comparações e em evidências apresentadas por outros estudos geológicos,
estima-se que o primeiro resfriamento (130 - 90 Ma) observado na região da ZCSP represente o
ajuste das temperaturas regionais, após a formação da bacia do Atlântico Sul, até o equilíbrio
com novos horizontes térmicos (aproximadamente 70° C) há cerca de 90 Ma (Figura 5.3). Este
resfriamento inicial esteve possivelmente associado a um soerguimento regional do relevo da
Província Borborema, similar ao evento “neocomiano” de Luft et al. (2003).
Evidências deste soerguimento, entre 130 e 90 Ma, também foram reconhecidas por
Assine (1992), ao estudar as seqüências estratigráficas da Bacia Araripe, sul do Ceará. Segundo
este autor, esta bacia é constituída por quatro seqüências estratigráficas, com histórias e gênesis
distintas, limitadas por discordâncias: (1) seqüência paleozóica, (2) seqüência jurássica-
neocomiana, (3) seqüência aptiana-albiana e (4) seqüência albiana-cenomaniana. A terceira
seqüência estratigráfica, a seqüência aptiana-albiana, é encerrada por sedimentos de natureza
marinha. O brusco retorno às condições continentais reinantes durante a sedimentação da
seqüência albiana-cenomaniana, depositada ainda em condições eustáticas globais positivas,
evidencia um soerguimento da região NE do Brasil há aproximadamente 100 Ma, no Albiano
Médio/Superior (Assine, 1992).
O segundo resfriamento, entre 30 Ma e o presente, marcou o fim de um lento e
prolongado período de aquecimento que se estendeu entre 90 e 30 Ma. Este resfriamento também
pode está associado a um soerguimento regional do relevo da Província Borborema, entre 30 Ma
e o presente. Este soerguimento promoveu a exumação das apatitas e o equilíbrio destas com as
condições de temperatura atuais da superfície da terra (Figura 5.3). Um fenômeno similar
também foi identificado na margem continental oeste da Namíbia, denominado de evento
“miocênico” por Luft et al. (2003).
Cavalcante, A.S.A.(2006). Evolução termocronológica do Sistema de Falhas Senador Pompeu – Ce 52
Figura 5.3: evolução termal esquemática da ZCSP, no Domínio Tectônico Setentrional da Província
Borborema, com os eventos térmicos relacionados (linha vermelha: evolução termal das amostras do
primeiro grupo de idades; linha azul contínua: evolução termal das amostras do segundo grupo de idades;
linha azul descontínua: possível evolução termal das amostras do segundo grupo de idades, antes do
episódio térmico local).
As amostras do segundo grupo de idades, pelo próprio caráter regional do
desenvolvimento do relevo, também sofreram os mesmos processos evolutivos. Entretanto, um
episódio térmico local, anterior a 75 Ma, pode ter interrompido a trajetória de resfriamento
regional destas amostras, sendo que este foi retomado novamente até o restabelecimento do
equilíbrio com as condições geotérmicas em que se encontravam anteriormente
(aproximadamente 80° C). A partir deste momento, por volta de 50 Ma, a evolução térmica dos
dois grupos de amostras até a atualidade foi praticamente similar (Figura 5.3).
Quanto à hipótese inicialmente apresentada no Capítulo 3, onde se reconhece a
possibilidade de movimentação de blocos articulados pelo sistema de falhas NE-SW da ZCSP, a
não se confirmou pelos resultados das análises de traços de fissão em apatita. Entretanto, os
aspectos morfo-tectônicos levantados podem indicar reflexos recentes de atividade tectônica,
com movimentação vertical de blocos somente em pequena escala. Estes movimentos teriam tido
pouca influência sobre a evolução termal registrada nas amostras de apatita, principalmente se
comparados aos efeitos das variações no gradiente geotérmico regional.
Estas atividades tectônicas podem estar relacionadas a um campo de tensões recentes,
gerado por esforços compressivos E-W e usualmente atribuído à compressão da Cadeia Andina,
à expansão da Dorsal Meso-Oceânica ou às forças de arrasto da base da litosfera oceânica.
Peuvast & Claudino Sales (2004), e. g., atribuíram a atuação de campo de esforços recentes à
reativação de falhas secundárias conectadas à Zona de Cisalhamento Senador Pompeu (ZCSP).
Cavalcante, A.S.A.(2006). Evolução termocronológica do Sistema de Falhas Senador Pompeu – Ce 53
Capítulo 6
DISCUSSÕES E CONCLUSÕES
6.1 Termocronologia da região da ZCSP
A Zona de Cisalhamento Senador Pompeu (ZCSP) é um importante divisor de terrenos
do Domínio Tectônico Setentrional (DTS) da Província Borborema (PB). Sua origem está ligada
à tectônica de escape desenvolvida durante a Orogênese Brasiliana. Além disso, várias
evidências de campo têm registrado a recorrência de atividade tectônica no Fanerozóico,
particularmente controlada pela estruturação dúctil NE-SW, desenvolvidas principalmente no
Proterozóico. Associada a esta estruturação regional, existem duas outras direções secundárias:
NNE-SSW e E-W.
Estudos termocronológicos, através de traços de fissão em apatita, possibilitaram o
modelamento da evolução mesozóica-cenozóica desta região da PB. De acordo com este modelo,
o relevo regional da PB se desenvolveu em dois episódios distintos de exumação (resfriamento),
intercalados por um período de relativa estabilidade. O primeiro episódio ocorreu entre 130 e 90
Ma, tendo sido iniciado quando as amostras cruzaram pela última vez a isoterma de 120°C e
encerrado em 70°C. O intervalo de relativa quiescência tectônica, obtido através do modelo
termal, pode também ser interpretado como um longo e lento período de aquecimento. Durante
este intervalo (90 - 30 Ma) as temperaturas elevaram-se de 70°C até 90°C. O segundo momento
do processo de exumação do relevo foi iniciado aproximadamente em 30 Ma, tendo perdurado
até os dias atuais, reduzindo as temperaturas de 90°C até as condições atuais da superfície.
Há várias evidências de que houve, pelo menos, dois grandes eventos de soerguimento de
escala regional na PB. Esta conclusão foi fundamentada em estudos comparativos entre
resultados de análises termocronológicas e estudos geológicos na PB. Nóbrega et al. (2005), em
estudos realizados na Zona de Cisalhamento Portalegre, chegaram a resultados similares aos
alcançados na ZCSP, com algumas particularidades relacionadas à atividade tectônica geradora
de bacias sedimentares na região. Morais Neto et al. (2000) também interpretou em seus estudos
regionais a ocorrência de dois importantes eventos de resfriamento na PB, que podem estar
relacionados a eventos de soerguimento regional.
Assine (1992), ao estudar as seqüências estratigráficas da Bacia Araripe no sul do Ceará,
reconheceu quatro seqüências estratigráficas. Ao observar a seqüência aptiana-albiana, encerrada
por sedimentos marinhos, concluiu que o abrupto retorno às condições continentais reinantes
Cavalcante, A.S.A.(2006). Evolução termocronológica do Sistema de Falhas Senador Pompeu – Ce 54
durante a sedimentação da seqüência superior (albiana-cenomaniana), depositada ainda em
condições eustáticas globais positivas, evidencia um soerguimento da região NE do Brasil há
aproximadamente 100 Ma, no Albiano Médio/Superior. Estas idades são compatíveis com as
calculadas na ZCSP.
Estes dois períodos da história térmica da PB estão integralmente registrados nas
amostras de apatita de apenas um dos grupos de idades de traços de fissão, denominado primeiro
grupo de idades (111,6 - 91,0 Ma), compreendendo as idades mais antigas. Entretanto, esta
evolução regional do relevo da PB não está registrada em sua totalidade nas amostras do segundo
grupo de idades (68,1 - 36,5 Ma), que corresponde às idades menores. Este fato foi atribuído a
um evento térmico anterior a 75 Ma, que pode ter obliterado o registro nestas amostras do
primeiro momento da evolução do relevo da PB. A reativação de estruturas NNE-SSW e E-W
pode ter criado as condições ideais para este aquecimento e elevação dos gradientes geotérmicos
locais, embora não haja evidências de atividade magmática com esta idade no local. A retomada
do equilíbrio entre as temperaturas das apatitas deste grupo com as condições geotérmicas
regionais ocorreu por volta de 50 Ma, situação em que as amostras dos dois grupos de idade
seguiram uma evolução similar até as temperaturas atuais de superfície.
Reflexos recentes de atividade tectônica, com movimentação vertical de blocos, foram
registrados principalmente através de elementos da rede de drenagem local: assimetrias na
geometria das bacias, padrões do tipo “cotovelo” e desenvolvimento de boqueirões por processos
de captura de canais de drenagem. Além disso, há também evidências de deformação rúptil,
como a presença de cataclasito, pseudo-taquilito e brecha de falha, desenvolvidos sobre
milonitos e em gnaisses da região da ZCSP.
Estes movimentos ocorreram em pequena escala, principalmente se comparados aos
efeitos das variações no gradiente geotérmico regional, não tendo sido registrados nos resultados
das análises termocronológicas. Provavelmente estão associados a campos de tensões recentes,
gerado por esforços compressivos E-W e usualmente atribuído à compressão da Cadeia Andina,
à expansão da Dorsal Meso-Oceânica ou às forças de arrasto da base da litosfera oceânica.
Cavalcante, A.S.A. (2006). Evolução termocronológica do Sistema de Falhas Senador Pompeu – Ce
REFERÊNCIAS BIBLIOGRÁFICAS
AB’SABER, A. N. & BIGARELA, J.J. 1964. Palaogeographiche und palaoklimatische aspekte
dês kanozoikus in scidbrasilien. Z. Geoc. 33: 170-276.
ALMEIDA, F. F. M de; HASUI, Y.; BRITO NEVES, B. B. & FUCK, R. A. 1977. Províncias
estruturais brasileiras. In: VIII Simp. Geol. Nordeste. Campina Grande. Atas, p. 363-391.
ARTHAUD, M. H.; VASCONCELOS, A. M.; NOGUEIRA NETO, J. A.; OLIVEIRA, F. V. C.;
PARENTE, C. V.; MONIÉ, P.; LIÉGEOIS, J. P.; CABY, R.; FETTER, A. H. 1998. Main
structural features of precambrian domains from Ceará (NE Brazil). In: Intern. Conf.
Basement. Tectonics, Abstracts, 14: 84-85
AMARO, V. E.; JARDIM DE SÁ, E.. F.; VAUCHEZ, A. 1991. Foto-análise preliminar dos
lineamentos brasilianos da porção central da Província Borborema. In: SBG/NE. Simpósio
Brasileiro de Geologia do Nordeste, 14. Recife. Boletim, 306-309.
ALMEIDA, F. F. 1967. Origem e evolução da plataforma brasileira. Boletim DGM/DNPM, 241:
1-36.
ALMEIDA, A. R.; SIAL, A. N.; FERREIRA, V. P. 1988. Isótopos de oxigênio em enxames de
diques cambrianos do Ceará. Revista de Geologia da UFC, 1: 21-30.
ALMEIDA, A. R. & ULBRICH, H. H. G. J. 2003. O batólito granítico de Quixeramobim - CE,
aspectos estruturais internos e mecanismo de alojamento crustal. Revista de Geologia da
UFC, 16/2: 81-98.
ASSINE, M. L. 1992. Análise estratigráfica da Bacia Araripe, nordeste do Brasil. Revista
Brasileira de Geociências. 22 (3): 289-300.
BARROS, S. D. 1998. Aspectos morfo-tectônicos nos platôs de Portalegre, Martins e Santana –
Rio Grande do Norte. Universidade Federal do Rio Grande do Norte, Natal. Dissertação de
Mestrado n° 05/PPGG, 133 p.
BRITO NEVES, B. B. & CORDANI, U.G. 1991. Tectonic evolution of south américa during the
Late Proterozoic. Precambrian Research. 19: 23-40.
BRITO NEVES, B. B. 1975. Regionalização geotectônica do Pré-Cambriano nordestino. Tese de
Doutorado. USP, São Paulo. 198 p.
BRITO NEVES, B.B. 1978. Estudo da geocronologia da faixa costeira pré-cambriana do
Nordeste. São Paulo. Instituto de Geociências. Relatório Final referente ao termo de
Concessão Processo 22220884/75 do CNPq, 24 p.
Cavalcante, A.S.A. (2006). Evolução termocronológica do Sistema de Falhas Senador Pompeu – Ce
BEZERRA, F. H. R.; AMARO, V. E.; VITA-FINZI, C.; SAADI, A. 2001. Pliocene-Quaternary
fault control of sedimentation and coastal plain morphology in NE Brazil. Journal of South
American Earth Sciences, n. 14, p. 61.
BIGAZZI, G.; HADLER N, J. C.; IUNES, P. J.; OSÓRIO, A. M. A. 1991a. Muscovite SSNTD:
detection efficiency for fission fragments. Nucl. Tracks Radiat. Meas., 19: 451-452.
CAVALCANTE, J. C. 1999. Limites e evolução geodinâmica do Sistema Jaguaribeano,
Nordeste do Brasil. Tese de Doutorado. Universidade Federal do Rio Grande do Norte,
Natal - RN, 169 p.
CABY, R. & ARTHAUD, M. H. 1986. Major precambrian nappes of the Brazilian Belt, Ceará,
Northeast Brazil. Geology, 14: 871-874.
CREMONINI, O. & KARNER, G. D. Soerguimento termal e erosão na Bacia Potiguar
submersa, e seu relacionamento com a evolução da margem equatorial brasileira. 1995. In:
SIMPÓSIO DE GEOLOGIA DO NORDESTE, 16. Recife. Boletim... Recife: SBG/NE, 14,
1: 181-184.
CAVALCANTE, J. C. 2003. Limites e evolução geodinâmica do Sistema Jaguaribeano,
Província Borborema, NE do Brasil. Dissertação de Mestrado. UFRN. 298 p.
DICKINSON, W. R. 1974b. Tectonics and sedimentation. Tulsa, SEPM, 204 p. (Society of
Economic Paleontologist and Mineralogists, special publication, n. 22).
DONELICK, R. A. 1991. Crystallographic orientation dependence of mean etchable fission-
track length in apatite: An empirical model and experimental observations. Am. Mineral.
76: 83-91.
EBERT, H. & BROCHINI, M. F. B. 1968. Estudo estratigráfico e geocronológico do Escudo
Cristalino Brasileiro. Ciência e Cultura, 20: 624-625.
FETTER, A. H. 1999. Geocronological and evolution of the Ceará State - Borborema Province,
Northeast Brazil. Tese de Doutorado. University of Kansas, Lawrence, Kansas, 150 p.
FRANÇOLIN, J. B. L. & SZATMARI, P. 1987. Mecanismos de rifteamento da porção oriental
da margem norte brasileira. Revista Brasileira de Geociências. São Paulo. 17 (2): 196-207.
FAURE, G. 1986. The K-Ar method of dating in principles of isotope geology. Second Edition.
John Wiley and Sons, New York, p. 66-92.
GREEN, P. F. & DURRANI, S. A. 1977. Annealing studies oftracks in crystals. Nuclear Track
Detection, 1: 33-39
GREEN, J. C. 1992. Proterozoic rifts. In: Proterozoic crustal evolution. Condie, K.C. Ed.
Elsevier. 490 p.
Cavalcante, A.S.A. (2006). Evolução termocronológica do Sistema de Falhas Senador Pompeu – Ce
GREEN, P. F.; DUDDY, I. R.; GLEADOW, A. J. W.; TINGATE, P. R.; LASLETT, G. M.
1986. Thermal annealing of fission tracks in apatite: 1. Qualitative Description. Chemical
Geology. (Isotope Geoscience Section), 59: 237-253.
GREEN, P. F.; DUDDY, I. R.; LASLETT, G. M.; HEGARTY, K. A.; GLEADOW, A. J. W.;
LOVERING, J. F. 1989. Thermal annealing of fission tracks in apatite: 4. Quantitative
modelling techiniques and extension to geological timescale. Chemical Geology (Isotope
Geoscience Section), 79: 55-182.
HURFORD, A. J. & GREEN, P. F. 1982. A users’ guide to fission track dating calibration. Earth
Planet. Sci. Lett., 59: 343-354.
HURFORD, A. J. & GREEN, P. F. 1983. The zeta age calibration of fission track dating. Chem.
Geol., Isot. Geosci. Sect., 1: 285-317.
IUNES, P. J. 1999. Aplicação da dosimetria de nêutrons através de filmes finos de urânio natural
e tório na datação pelo método dos traços de fissão. Instituto de Física Gleb Wataghin.
Tese de Doutorado. UNICAMP, Campinas - SP, 68 p.
IUNES, P. J.; HADLER NETO, P. C.; BIGAZZI, G.; TELLO SAENZ, C. A.; GUEDES, S.;
PAULO, S. R. 2002. Durango apatite fission-track dating using length-based age
corrections and neutron fluence meassurements by Thorium thin films and natural U-doped
glasses calibration through natural uranium thin films. Chem. Geol., 187: 201-211.
JARDIM DE SÁ, E. F. 1994. A Faixa Seridó (Província Borborema, NE do Brasil) e o seu
significado geodinâmica na Cadeia Brasiliana/Pan-Africana. Brasília - UNB. Tese de
Doutorado. 803 p.
KING, L.C. 1956. A geomorfologia do Brasil Oriental. Revista Brasileira de Geociências. 19 (2):
147-256.
LIMA, C. C.; VIVIERS, M. C.; MOURA, J. R. S.; SANTOS, A. A. M.; CARMO, J. O. 1990. O
Grupo Barreiras na Bacia Potiguar: relações entre o padrão de afloramentos, estruturas pré-
Barreiras e neotectonismo. In: SBG, Congresso Brasileiro de Geologia, 36. Natal, Anais, 2:
607-620.
LASLETT, G. M.; GREEN, P. F.; DUDDY, I. R.; GLEADOW, A. J. W. 1987. Thermal
annealing of fission track in apatite: 2. A quantitative analysis, Chem. Geol., Isot. Geosci.
Sect. 65: 1-13.
LUTZ, T. M. & OMAR, G. 1991. An inverse method of modeling thermal histories from apatite
fission-track data. Earth and Planetary Science Letters, 104: 181-195.
Cavalcante, A.S.A. (2006). Evolução termocronológica do Sistema de Falhas Senador Pompeu – Ce
LUFT, F. F.; CHEMALE JR., F; LELARGE, M. L. M. V. e LUFT JR., J. L. Phanerozoic
thermo-tectonic evolution of NW Namibia and implications on Walvis Basin. IV South
American symposium on Isotope Geology. Salvador, Brazil.
MATOS, R. M. D. 1987. Sistemas de Riftes Cretáceos do NE do Brasil. In: Seminário de
Tectônica da Petrobras. Atas... Rio de Janeiro: PETROBRAS/CENPES/DEPEX, Rio de
Janeiro. 126-159 p.
MEYER. R. F. 1974. AAPG-GSD. Geological Provinces Code Map (Revised): American
Association of Petrolium Geologists. Tulsa, O.K., 1 Sheet, Scale 1; 500,000.
MATOS, R. M. D. 1992. The northeast brazilian rift system. Tectonics, 11: 766-791.
MIZUSAKI ET, A. M. P.; THOMAZ-FILHO, A.; MILANI, E. J.; CESERO, P. de. 2002.
Mesozoic and cenozoic igneous activity and its tectonic control in northeastern Brazil.
Journal of South American Earth Sciences. Oxford. 15 (2): 183-198.
MIZUSAKI ET, A. M. P.; KAWASHITA, K.; THOMAZ FILHO, A. 1998. Rb e Sr em
sedimentos recentes: implicações na datação radiométrica. Revista Pesquisas. Porto Alegre.
25 (1): 75-88.
MABESOONE, J. M. & CASTRO, C. de. 1975. Desenvolvimento geomorfológico do nordeste
brasileiro. Boletim do Núcleo do Nordeste da Sociedade Brasileira de Geologia. Recife. 3:
5-37.
MORAIS NETO, J. M.; HEGARTY, K. A.; KARNER, G. D.; ALKIMIM, F. F.; MATOS, R. M.
D. 2000. Uplift and erosion in the Borborema Province, northeast Brazil: insights from
apatite fission track analysis. In: XXXI International Geological Congress, Abstract
Volume, IUGS/SBG, Rio de Janeiro, Brazil. GS 18.1.
MORAIS NETO, J. M. & ALKIMIM, F. F. 2001. A deformação das coberturas terciárias do
Planalto da Borborema (PB-RN) e seu significado tectônico. Revista Brasileira de
Geociências. 31 (1): 95-106.
O’SULLIVAN & BROWN. 1998. Effects of surface cooling on apatite fission-track data:
evidence for miocene climaticchange, North Slope, Alaska, p. 256-267. In: Van Den Haute,
P. & Corte, F. 1996.
PELVAST, J. P. & CLAUDINO SALES, V. 2004. Stepped surfaces and paleolandforms in the
northeast brazilian (Nordeste): constraints on models of morphotectonics evolution.
Geomorphology. 62: 89-122.
RAO, A. B. & SIAL, A. N. 1972. Observation on alkaline plugs near Fortaleza, Ceará state,
Brazil. In: Proceedings of the 24 th International Geological Congress, Section 14. Otawa.
p. 56-64.
Cavalcante, A.S.A. (2006). Evolução termocronológica do Sistema de Falhas Senador Pompeu – Ce
SAAD, A. & TORQUATO, J. R. 1992. Contribuição à neotectônica do Estado do Ceará. Revista
de Geologia, 1992, 5: 5-38.
SÁ, J. M. 1991. Evolution geodynamique de Ia ceinture protérozoique d'Orós, Nord-Est du
Brésil. Thèse de doctorat de 1'Université de Nancy 1, 117 p.
SANTOS, E. J. & BRITO NEVES, B.B. 1984. Província Borborema. In: O Precambriano do
Brasil F. F. M. de Almeida & Y. Hasui (eds.), Ed. Blucher, Brasil, p. 123-186.
SIAL, A. N. 1976. The post-paleozoic volcanism of northeast Brazil and its tectonic
significànce. An. Acad. Brás. Ciênc., 48(Supl.): 299-311.
SILK, E. C. H. e BARNES, R. S. 1959. Examination of fission fragment tracks with an electron
microscope. Philos. Mag., 4: 970−972.
TROMPETTE, R. 1994. Geology of Western Gondwana (200-500Ma) Pan African-Brasiliano
Aggregation of South America and Africa. Bakema, Rotterdam/Brookrield, 350 p.
TORQUATO, J. R.; ALMEIDA, A. R.; SIDRIM, A. C. G.; BMARANHÃO, C. M. L.;
PARENTE, C. V; NOGUEIRA, J. A.; ANDRADE, J. F. P; SOUZA, J. V.; NOGUEIRA
DE SOUZA, M. J.; ARTHAUD, M. H.; B. 1989. Granitóides do Ceará: região de Quixadá-
Solonópolis. Revista de Geologia da UFC. 2 (1/2): 5-143.
TELLO SAENZ, C. A. 1998. Estudo do annealing de traços de fissão em apatitas, tanto em
seções basais como em seções sem orientação preferencial, a partir do comprimento e da
densidade de traços de fissão. Tese de Doutorado. UNICAMP, Campinas - SP, 121 p.
TELLO SAENZ, C. A. 1994. Termocronologia de algumas regiões brasileiras através da análise
de traços de fissão em apatita. Dissertação de Mestrado. UNICAMP, Campinas - SP, 103 p.
VAUCHEZ, A.; TOMMASI, A.; EGYDIO-SILVA, M.; TROMPETTE, R. 1992. Tectônica de
escape na terminação de um cráton: a Faixa Ribeira: In: Congresso Brasileiro de Geologia,
37. São Paulo. Boletim de Resumos Expandidos. SBG. 2: 373-375.
WILSON, M. & GUIRAUD, R. 1992. Mesozoic-Cenozoic magmatism associated with the West
and Central African Rift System: Tectonophysics, 213: 203-225.
YOUNG, D. A. 1958. Etching of radiation damage in lithium fluoride. Nature, 182: 375-377.
Livros Grátis
( http://www.livrosgratis.com.br )
Milhares de Livros para Download:
Baixar livros de Administração
Baixar livros de Agronomia
Baixar livros de Arquitetura
Baixar livros de Artes
Baixar livros de Astronomia
Baixar livros de Biologia Geral
Baixar livros de Ciência da Computação
Baixar livros de Ciência da Informação
Baixar livros de Ciência Política
Baixar livros de Ciências da Saúde
Baixar livros de Comunicação
Baixar livros do Conselho Nacional de Educação - CNE
Baixar livros de Defesa civil
Baixar livros de Direito
Baixar livros de Direitos humanos
Baixar livros de Economia
Baixar livros de Economia Doméstica
Baixar livros de Educação
Baixar livros de Educação - Trânsito
Baixar livros de Educação Física
Baixar livros de Engenharia Aeroespacial
Baixar livros de Farmácia
Baixar livros de Filosofia
Baixar livros de Física
Baixar livros de Geociências
Baixar livros de Geografia
Baixar livros de História
Baixar livros de Línguas
Baixar livros de Literatura
Baixar livros de Literatura de Cordel
Baixar livros de Literatura Infantil
Baixar livros de Matemática
Baixar livros de Medicina
Baixar livros de Medicina Veterinária
Baixar livros de Meio Ambiente
Baixar livros de Meteorologia
Baixar Monografias e TCC
Baixar livros Multidisciplinar
Baixar livros de Música
Baixar livros de Psicologia
Baixar livros de Química
Baixar livros de Saúde Coletiva
Baixar livros de Serviço Social
Baixar livros de Sociologia
Baixar livros de Teologia
Baixar livros de Trabalho
Baixar livros de Turismo
