UNIVERSIDADE DE SÃO PAULO
FACULDADE DE ARQUITETURA E URBANISMO
AGNALDO BIZARRIA DOS SANTOS
A interface do elevador na arquitetura. Aspectos projetuais,
éticos e sociais.
São Paulo
2007
ads:
Livros Grátis
http://www.livrosgratis.com.br
Milhares de livros grátis para download.
AGNALDO BIZARRIA DOS SANTOS
A interface do elevador na arquitetura. Aspectos
projetuais, éticos e sociais.
Dissertação apresentada à Faculdade de Arquitetura e
Urbanismo da Universidade de São Paulo para
obtenção do título de Mestre em Arquitetura e
Urbanismo.
Área de Concentração: Design e Arquitetura
Orientador: Prof. Dr. João Bezerra de Menezes
São Paulo
2007
ads:
AUTORIZO A REPRODUÇÃO E DIVULGAÇÃO TOTAL OU PARCIAL DESTE
TRABALHO, POR QUALQUER MEIO CONVENCIONAL OU ELETRÔNICO,
PARA FINS DE ESTUDO E PESQUISA, DESDE QUE CITADA A FONTE.
E-MAIL: Agnaldo.santos@br.schindler.com
Santos, Agnaldo Bizarria dos
S237i A interface do elevador na arquitetura. Aspectos projetuais,
éticos e sociais / Agnaldo Bizarria dos Santos. --São Paulo, 2007.
111 p. : il.
Dissertação (Mestrado – Área de Concentração: Design
e Arquitetura) - FAUUSP.
Orientador: João Bezerra de Menezes
1.Elevadores 2.Arquitetura 3.Interface I.Título
CDU 643.64
“O que quer que possa fazer, ou sonhe
em fazer, comece-o.
Existe algo de genialidade, de poder e
de magia na coragem “.
(Goethe)
AGRADECIMENTOS
Ao Prof. Dr. Carlos Alberto Inácio Alexandre, que me orientou durante a
elaboração da maior parte do trabalho, pelos ensinamentos, amizade e exemplos
de grande valia para o meu aprendizado.
Ao Prof. Dr. João Bezerra de Menezes, que me orientou durante a fase de
conclusão deste estudo, pela atenção, paciência e profissionalismo.
À minha esposa, Maira, pelo incansável apoio e dedicação durante esta e
outras jornadas.
Aos meus pais, Francisco e Edelvita, por me mostrarem sempre o caminho
correto e justo.
À equipe de engenharia da Elevadores Atlas Schindler, pelo grande apoio
técnico e direcionamento.
À banca examinadora, pelos comentários, críticas e sugestões que muito
contribuíram com este estudo.
Aos meus colegas de mestrado que além do companheirismo, me
mostraram o valor da persistência.
A Deus, por tudo.
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Resumo
4
Resumo
Qual a visão, por parte dos fabricantes e construtores, quanto aos problemas de
integração dos elevadores? Como o usuário age frente ao produto e suas limitações?
Elevadores são conjuntos mecânicos complexos, compostos por um número muito
grande de peças, que em geral possuem dimensões genéricas. Tal afirmação não é
propriamente uma novidade, nem mesmo as dificuldades características que envolvem o
processo produtivo deste veículo de transporte vertical. Porém, quando analisamos o
elevador sob outra perspectiva, nos deparamos com dois problemas básicos e relativamente
específicos: A integração com a arquitetura e a interface com o usuário. A questão de
pesquisa refere-se a como as empresas do setor de elevadores e construção civil tratam a
integração de produtos de conceitos diferentes, tanto na criação quanto na produção, e
paralelamente, como se comporta o usuário deste tipo de transporte, frente ao mercado e
também na relação direta com o produto. A partir destas questões, surge a necessidade de
identificar as práticas e posturas de fabricantes, usuários, construtores e arquitetos para a
questão da integração. Não menos importante é a necessidade de verificar a postura ética e
social das empresas pesquisadas, no quesito projetual e na interface com o usuário. Como
base teórica, foi realizado um estudo do elevador, mostrando de maneira básica a sua
trajetória de desenvolvimento, até o estado da arte em nível mundial. O método escolhido
foi o estudo descritivo, com a utilização de questionários direcionados a atingir os objetivos
propostos, aplicados em três empresas fabricantes de elevadores, cinco empresas da
construção civil, dois escritórios de arquitetura e design e 82 usuários. Como consideração
inicial deste estudo, verificou-se que as empresas e escritórios pesquisados possuem
dificuldades em gerar produtos conceitualmente diferentes para posterior integração, em
geral não atuam de forma pró-ativa, pois esperam concretização de tendências de mercado
para agirem. Há um grande potencial de redução de problemas de inter-relação que se
encontra barrado por feudos técnicos ou pura interpretação incorreta de segmentação, ou
ainda pouco conhecimento da atitude do usuário. E o usuário por sua vez, conhece pouco e
atua menos ainda para a melhoria do produto.
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Abstract
5
Abstract
What is the vision from manufacturers and builders side, as for the elevators
integration issues? How is the user’s behavior facing the product and its limitations?
Elevators are complex mechanics assemblies, composed by a huge number of parts,
which in general are designed in generic dimensions. Such statement is not properly an
innovation, not even the characteristic difficulties that involve the productive process of
this vehicle of vertical transportation. However, when we analyzed the elevator under other
perspective, we came across two basic problems and relatively specific: The integration
with the architecture and the interface with the user. The research issue refers to the way
that the elevator companies and builders site treat the product interface of different
concepts, in the creation phase and in the production, and what is the user behavior,
considering the market and direct product integration. Starting from this point, it appears
the need of identifying the practices and manufacturers' postures, builders, users and
architects regarding the integration issue. Also important is the need of verifying the ethical
and social actions performed by researched companies, in the project requirements and in
the interface with the user. As theoretical base, a study of the elevator was accomplished,
showing its development in a basic way, until the state of art in world level. The chosen
method was the descriptive study, with a questionnaire application composed by questions
focused in proposed objectives, applied in three manufacturing companies of elevators, five
building companies and two architecture / design offices and 82 users. As initial
consideration of this study, it was verified that the companies and researched offices have
difficulties in generating products conceptually different for subsequent integration, in
general they don't act in an active way, because they expect to be sure about market
tendencies before taking any action. There is a great potential of reduction in the inter-
relation problems that is obstructed by technical feuds or pure incorrect segmentation
interpretation or also limited knowledge of user’s attitude. And the users have little
knowledge and are still less active in product improvement issues.
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Sumário
6
Sumário
INTRODUÇÃO.....................................................................................................14
OBJETIVOS
Objetivo geral..................................................................................................17
Objetivos específicos......................................................................................17
CAPÍTULO 1

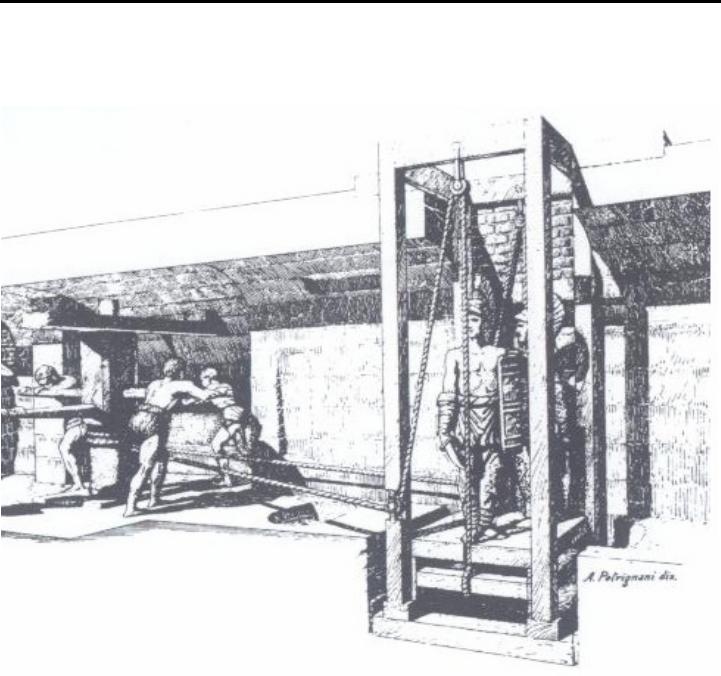

ELEVADOR – Evolução histórica......................................................................19

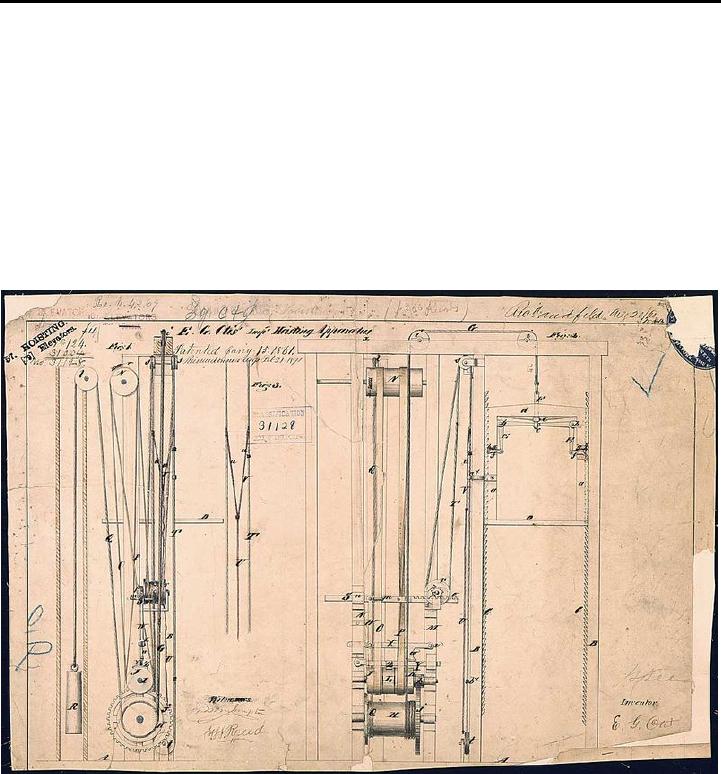

1.1. Avanços do século XIX.........................................................................24
1.2. O elevador moderno.............................................................................27

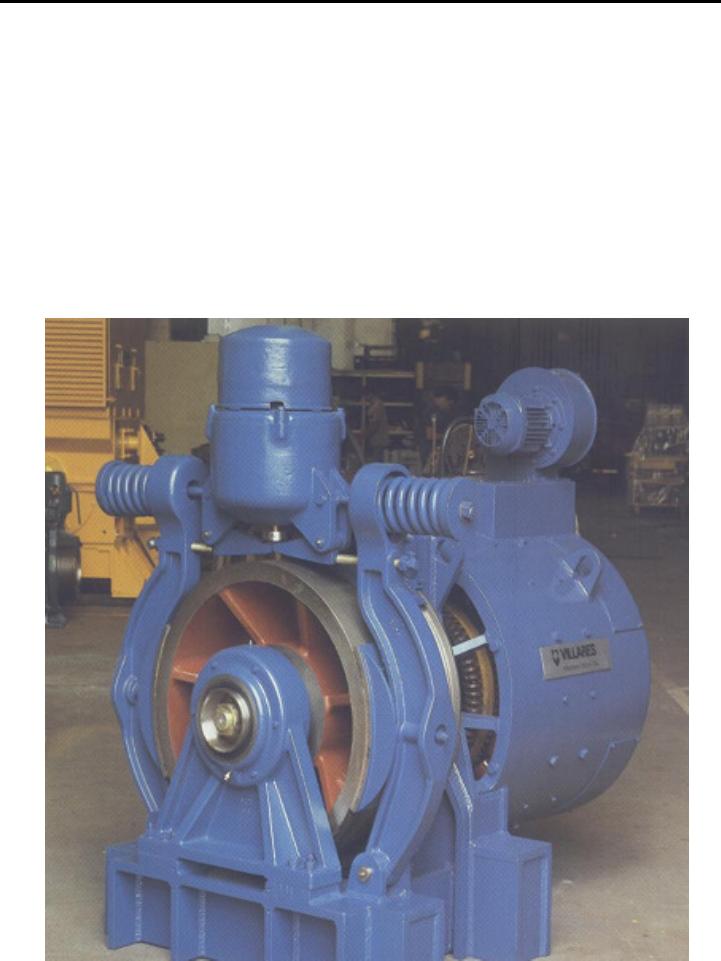

1.2.1. Elevador elétrico e máquina sem engrenagem.........................
....
..28

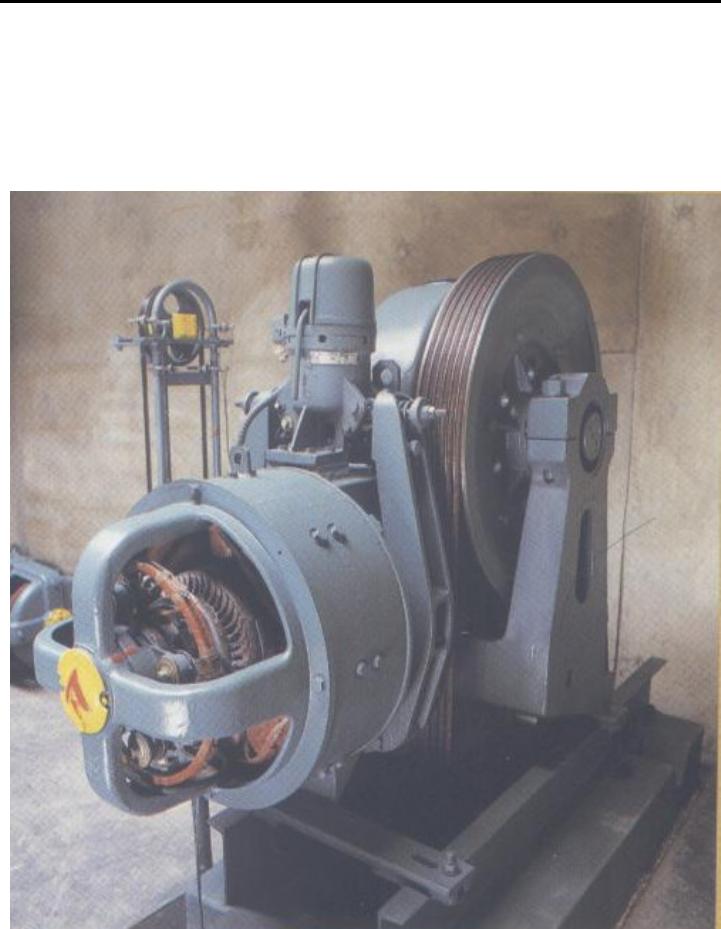

1.2.2. Elevador elétrico e máquina com engrenagem...................
...
...
....
..29
1.2.3. Elevadores hidráulicos....................................................................31
1.2.4. Elevadores sem casa de máquinas................................................31

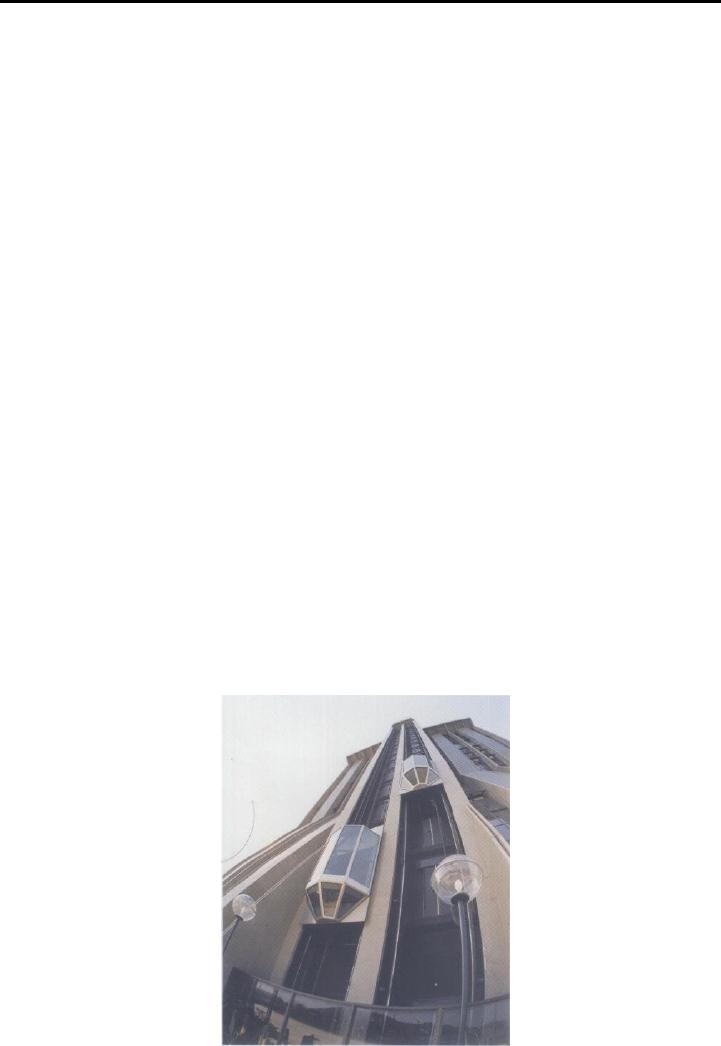

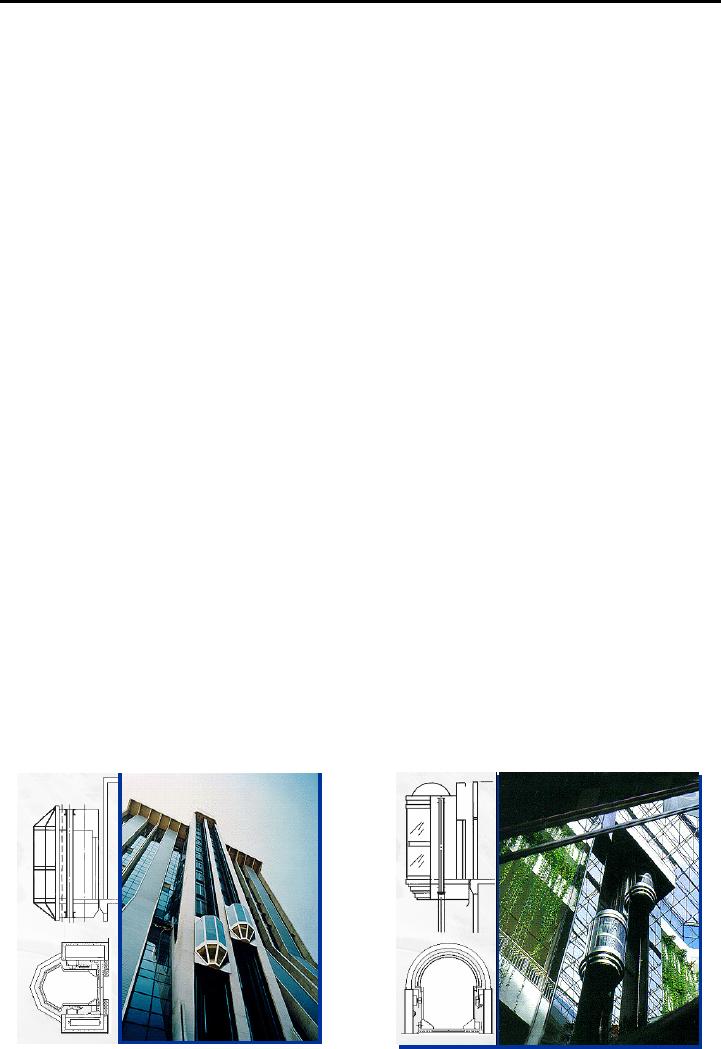

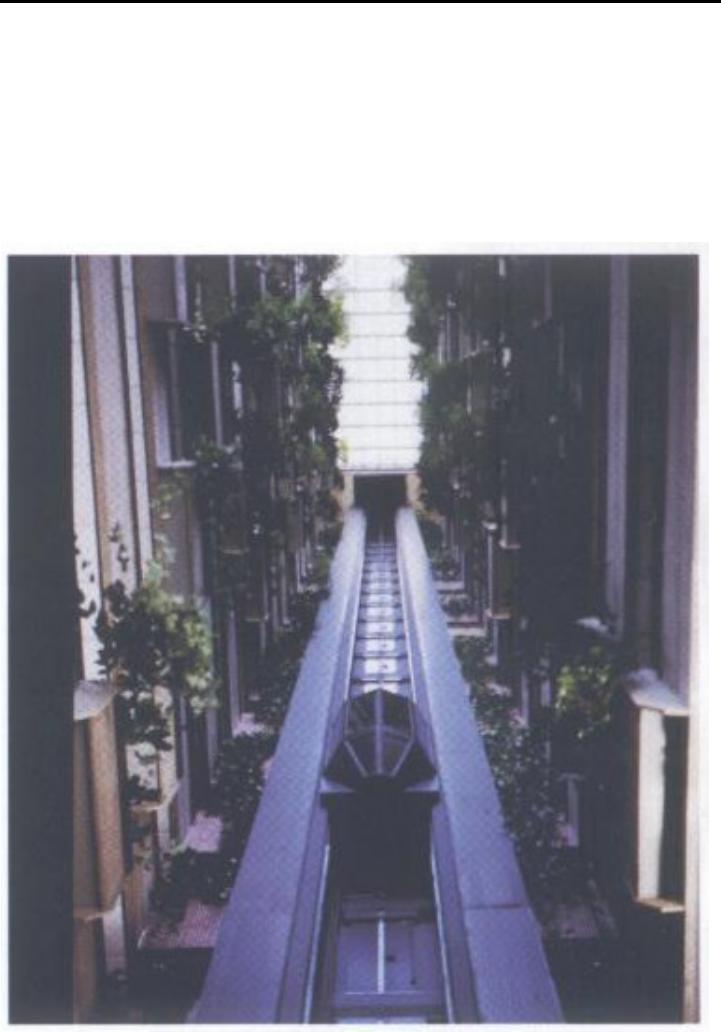

1.2.5. Elevador panorâmico......................................................................32

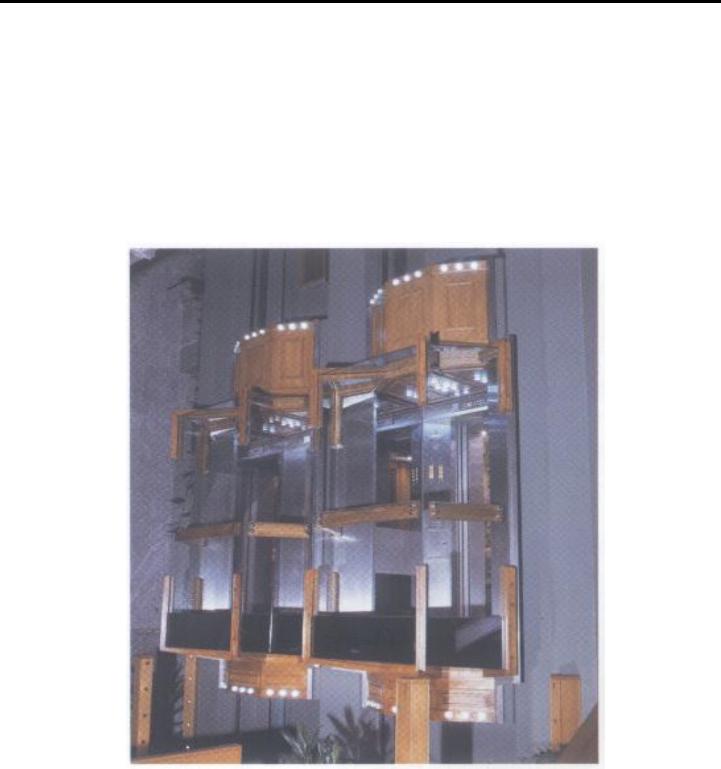

1.2.6. Elevador de dois andares...............................................................33
1.2.7. Elevadores expressos.....................................................................34

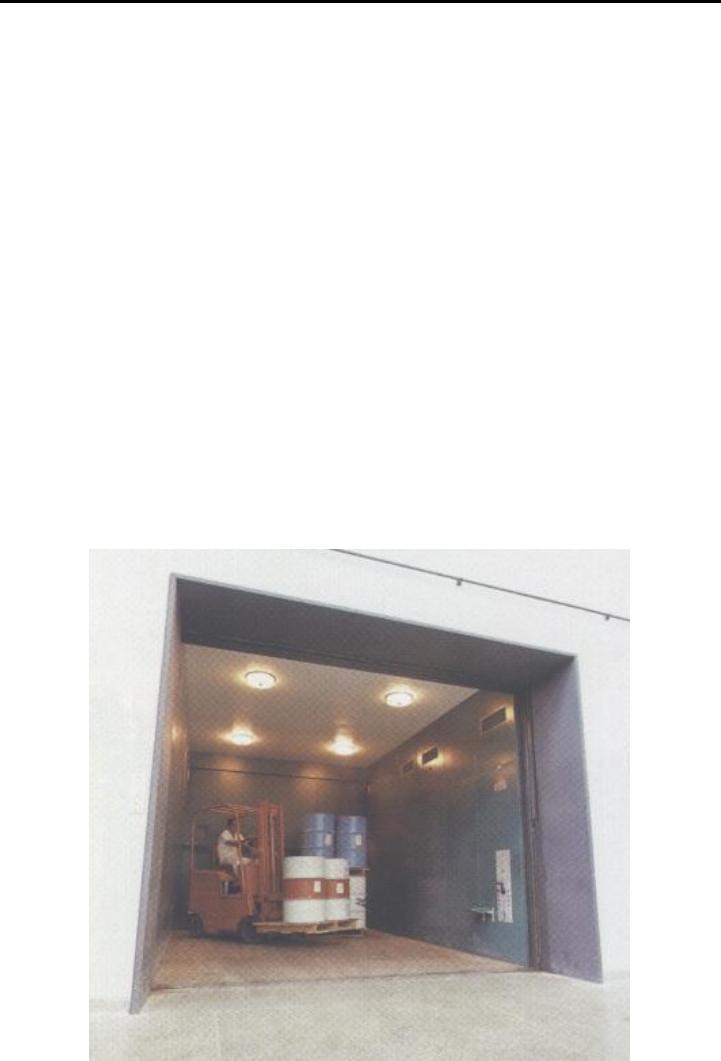

1.2.8. Elevadores de carga.......................................................................34
1.2.9. Elevadores para residências (Não edifícios)....................
.....
...
..
.....35
1.2.10. Controles automáticos ..........................................................
...
....35
1.2.11. Controle eletrônico.......................................................................36
1.2.12. Monitoramento remoto de elevadores..............................
........
....36
1.2.13. Serviço informativo de Internet.........................................
........
....36
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Sumário
7
1.3. ELEVADOR – A arquitetura brasileira e sua relação com o
desenvolvimento do transporte vertical................................................37

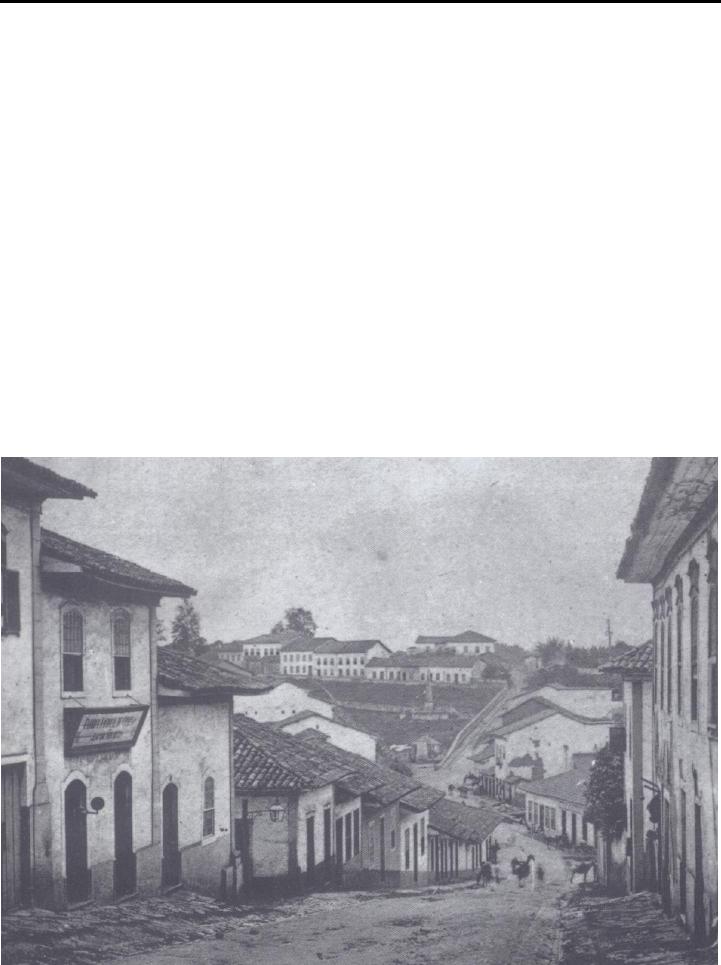

1.3.1. A transformação das cidades...............................................
.......
....38
1.3.2. Os primeiros arranha-céus..................................................
.........

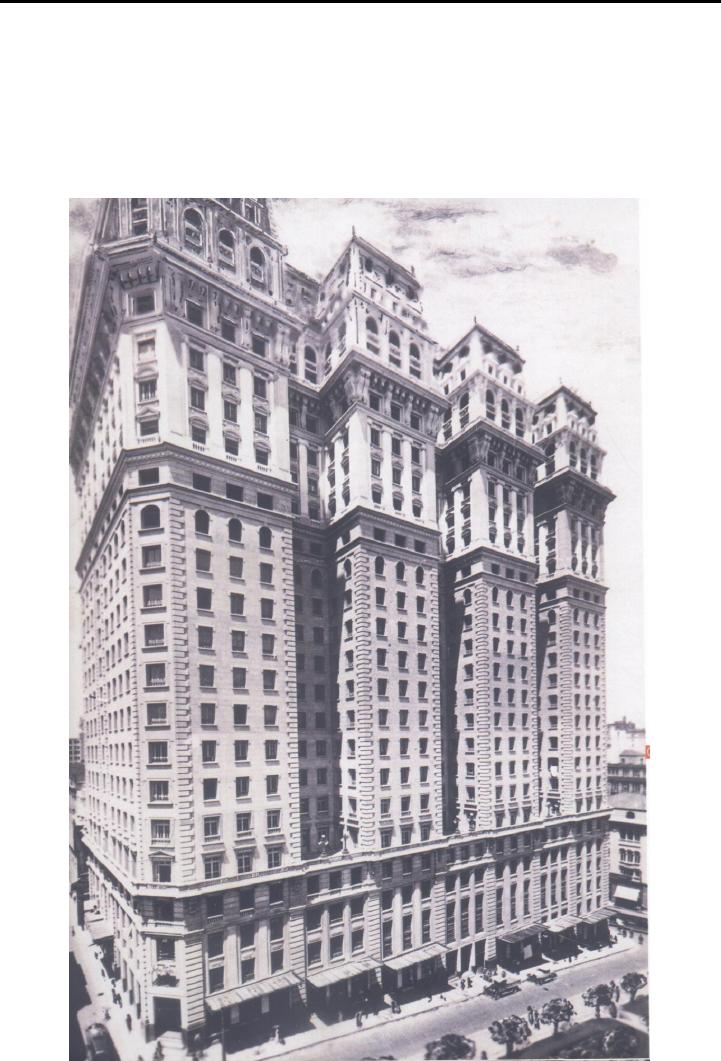

...39
1.3.3. A verticalização no Brasil................................................................41
1.3.4. Verticalização residencial.......................................................
......
...42
1.3.5. Elevador brasileiro do início do século...................................
.....
....43
1.3.6. A industrialização............................................................................45
1.3.7. O registro de elevadores.................................................................47
1.3.8. A indústria nacional.........................................................................48
1.3.9. O elevador como sinônimo de modernidade.....................
......
.
....
...48
1.3.10. A modernização de elevadores antigos.......................................50
1.3.11. O futuro no cenário nacional........................................................51
1.4. Bibliografia do Capítulo 1.....................................................................55
CAPÍTULO 2
A PROBLEMÁTICA DA INTERFACE.................................................................59
2.1. Perfil das empresas..............................................................................59
2.2. Postura.................................................................................................59
2.3. A interface com o usuário.....................................................................60

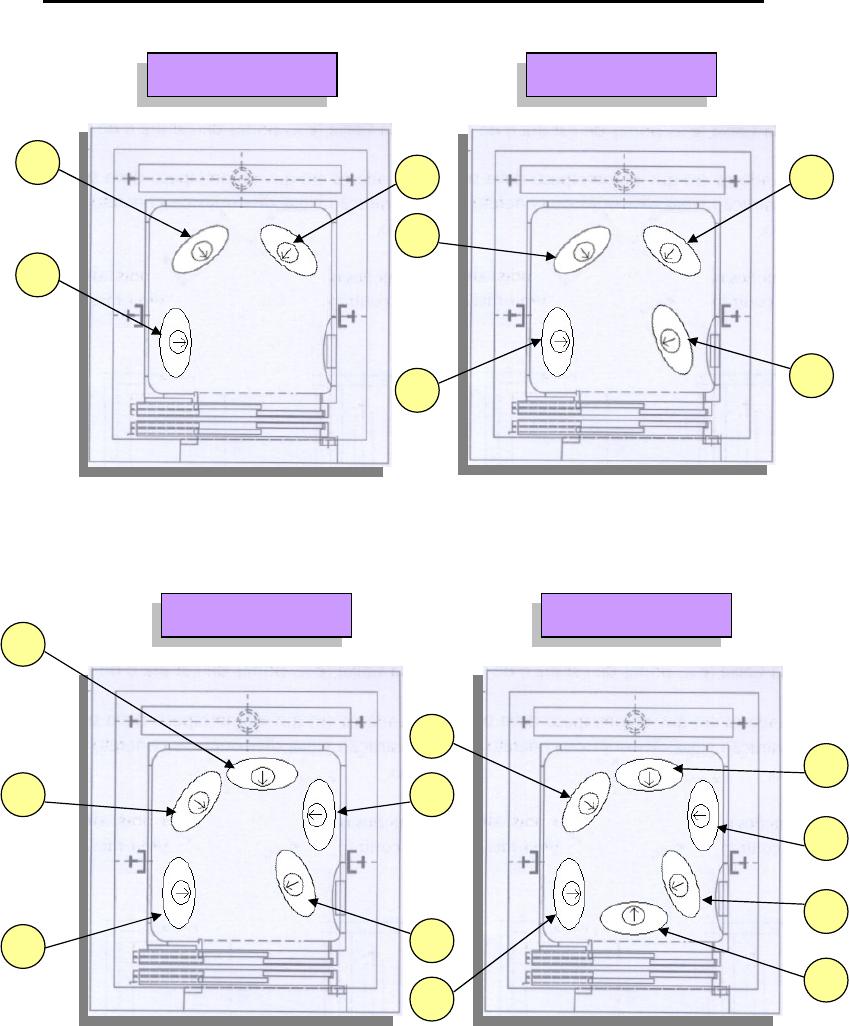

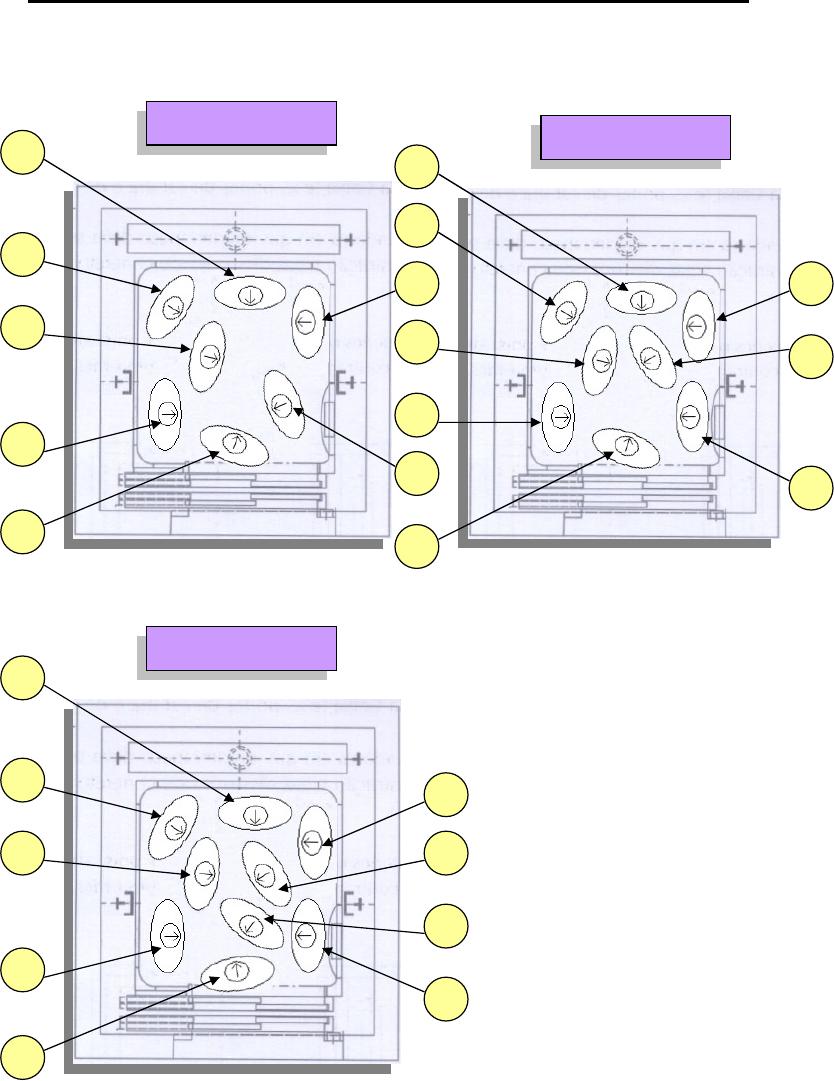

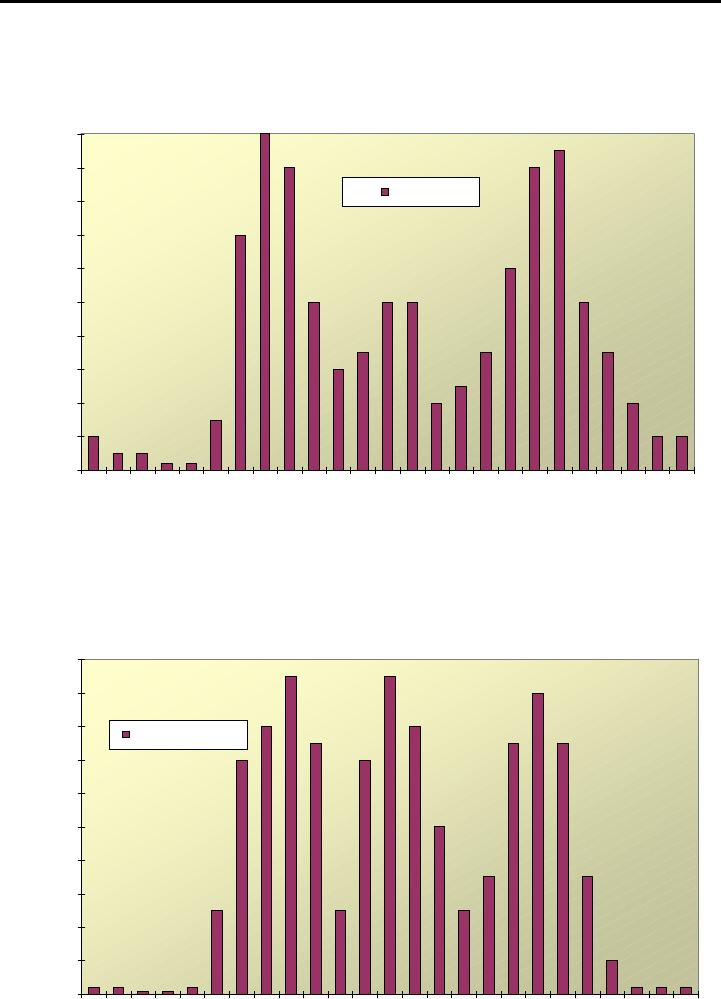

2.3.1. Padrão de ocupação.......................................................................62
2.3.2. Análise comportamental..................................................................65
2.3.2.1. Tópicos observados durante a análise.........................
.....
...68
2.4. A interface na visão do usuário............................................................70
2.4.1. Sensações e opiniões de usuários.................................................70
2.5. Claustrofobia........................................................................................73
2.6. Acrofobia..............................................................................................74
2.6.1. A química do medo.........................................................................75
2.7. Vandalismo...........................................................................................76
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Sumário
8
2.8. Problemática do elevador panorâmico.................................................77
2.9. Narrativas de casos..............................................................................78
2.10. Considerações..............................................................................
.....
...80
2.11. Bibliografia do Capítulo 2.....................................................................81
CAPÍTULO 3
O PAPEL DO DESIGN.........................................................................................84
3.1. Fatores técnicos...................................................................................86
3.2. Fatores ambientais...............................................................................87
3.3. Fatores sócio-culturais.........................................................................88
3.3.1. Visão dos usuários..........................................................................91
3.4. Breve análise de mercado....................................................................93
3.4.1. Mercado nacional............................................................................93
3.4.1.1. Estratégias..................................................................
......
....94
3.4.2. Mercado Internacional.............................................................
......
..94
3.4.2.1. Estratégias...........................................................................95
3.5. Breve análise de tendências................................................................96
3.5.1. Panorama mundial..........................................................................96
3.5.2. Panorama brasileiro........................................................................98
3.6. Bibliografia do capítulo 3......................................................................99
CONSIDERAÇÕES FINAIS...............................................................................101
REFERÊNCIAS BIBLIOGRÁFICAS..................................................................104
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Sumário
9
ANEXOS............................................................................................................107
Anexo 1 – Questionário (Interface com o Elevador)................................107
Anexo 2 - Questionário (Expectativas com Elevadores e Fabricantes)...109
ÍNDICE DE GRÁFICOS

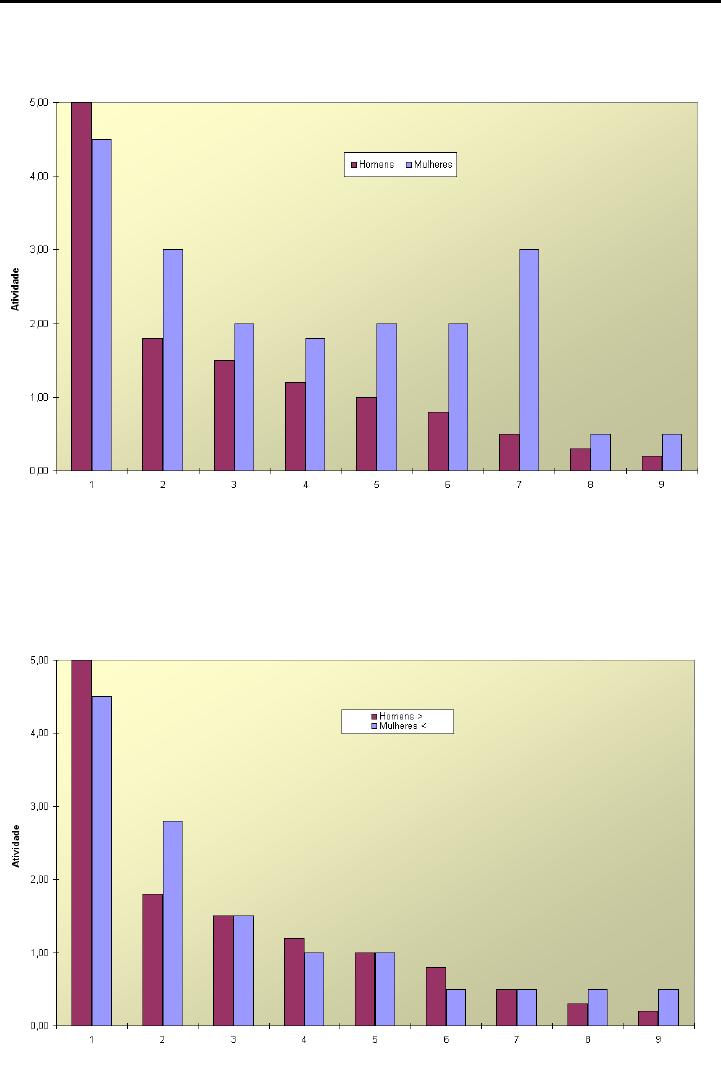

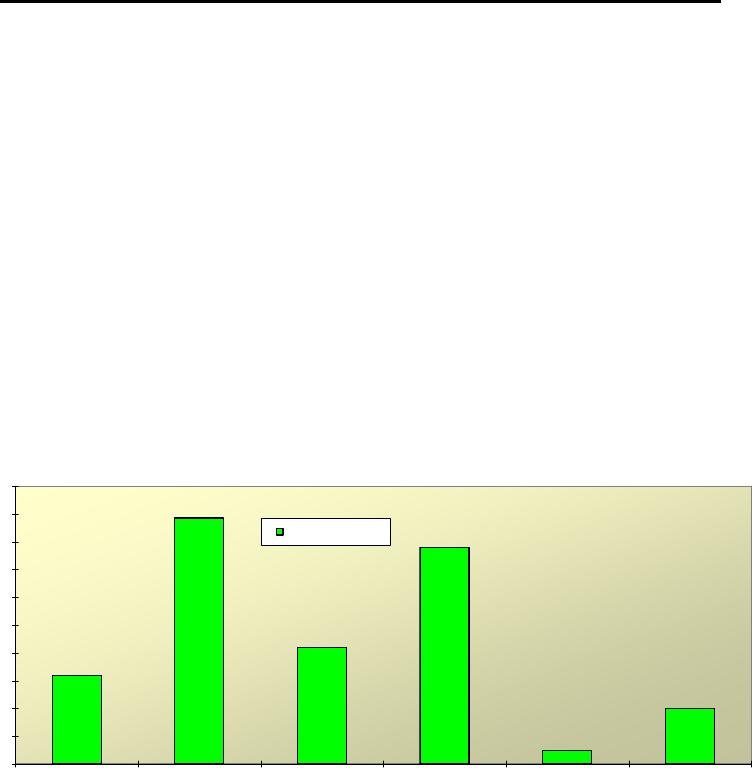

Gráfico 2.01 (pág.66): Gráfico de atividade pessoal dentro da cabina.
Gráfico 2.02 (pág.66): Gráfico de atividade pessoal dentro da cabina (Número
maior de homens).

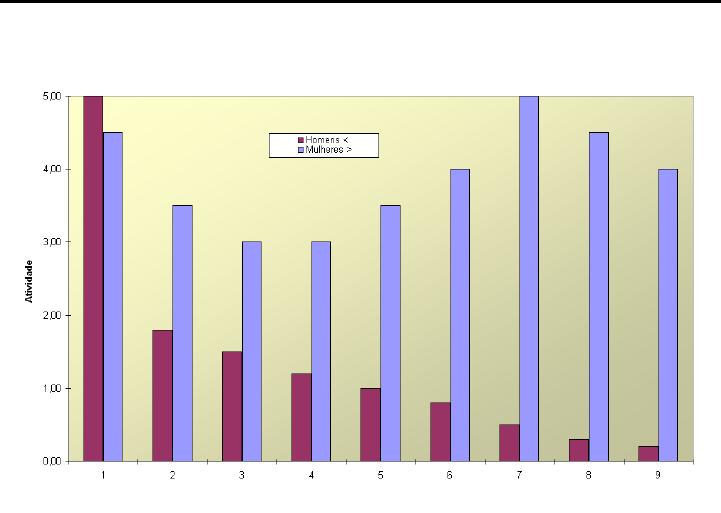

Gráfico 2.03 (pág.67): Gráfico de atividade pessoal dentro da cabina (Número
maior de mulheres).
Gráfico 2.04 (pág.69): Gráfico Utilização x Faixa horária em edifício residencial.
Gráfico 2.05 (pág.69): Gráfico Utilização x Faixa horária em edifício comercial.

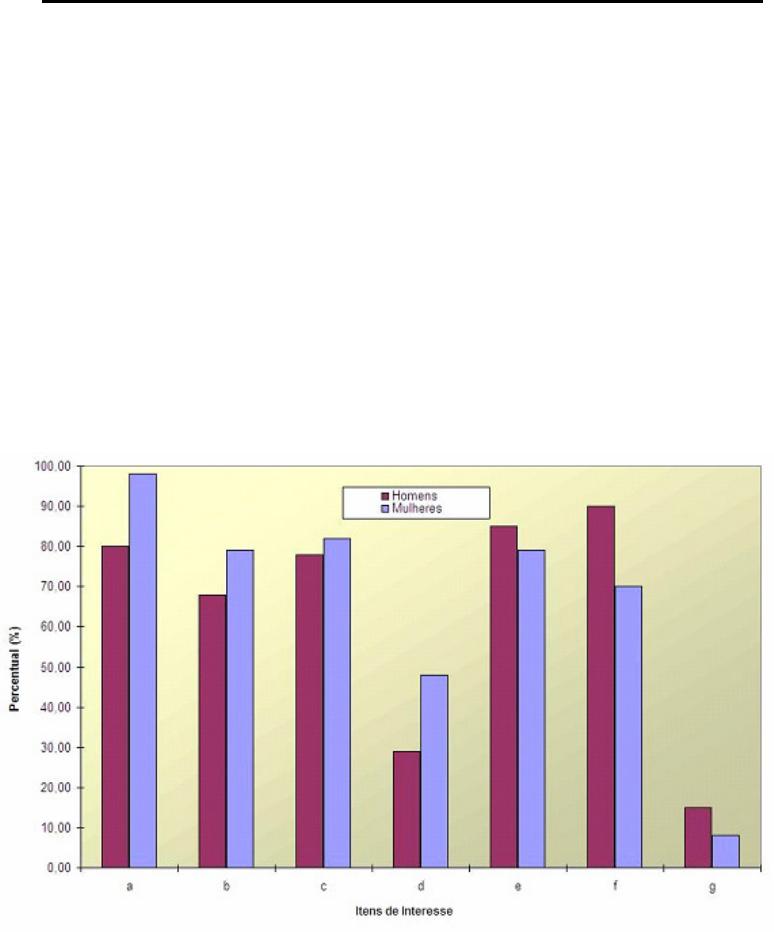

Gráfico 2.06 (pág.71): Gráfico com informações tabuladas da pesquisa de
interesse dos usuários.
Gráfico 3.07 (pág.92): Gráfico com informações tabuladas da pesquisa sobre visão
dos usuários.
ÍNDICE DE TABELAS
Tabela 2.01 (pág.65): Tabela composta pela legenda dos níveis de atividade para
interpretação dos gráficos.
ÍNDICE DE FIGURAS
Figura 1.01 (pág.19): Elevador para trabalho em minas, 1561. (Do livro Arquitetura
um olhar vertical pág. 22)
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Sumário
10
Figura 1.02 (pág.20): Construção de pirâmide Egípcia, 2580 a.C. (Do livro
Arquitetura um olhar vertical pág. 21).

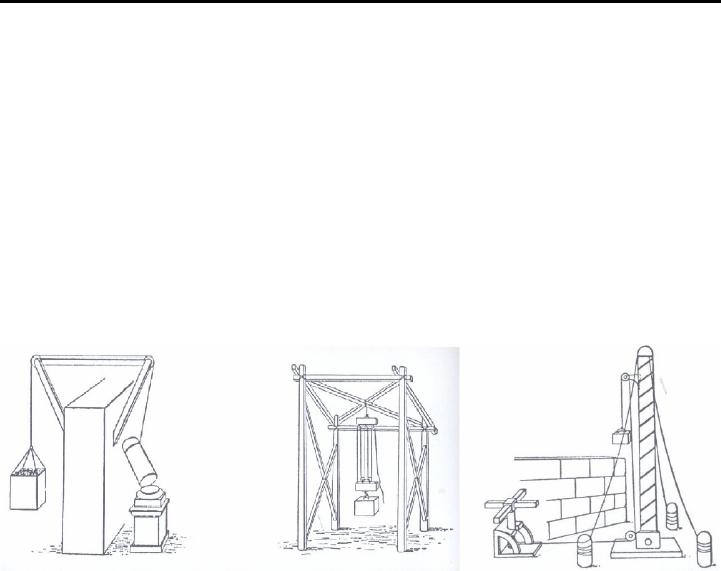

Figura 1.03 (pág.21): Desenhos baseados nas primeiras máquinas de elevação
inventadas por Arquimedes. (Do livro Arquitetura um olhar
vertical pág. 22)
Figura 1.04 (pág.22): Içador de gladiadores, movido por escravos. (Do livro
Arquitetura um olhar vertical pág. 23)
Figura 1.05 (pág.23): Elevador movido à força humana. (Do site WWW.Otis .com,
extraído em 10 de agosto de 2005).
Figura 1.06 (pág.25): Elisha Graves Otis, criador do dispositivo de segurança para
elevadores. (Do site WWW.Otis .com, extraído em 10 de
agosto de 2005).
Figura 1.07 (pág.26): Dramatização executada por Otis em 1854 para
demonstração do funcionamento de sua invenção. (Do site
WWW.Otis .com, extraído em 10 de agosto de 2005).
Figura 1.08 (pág.27): O Desenho de Patente de Elevador de Elisha Otis,
depositado em 15/01/1861. (Extraída do site WIKIPEDIA
(http://pt.wikipedia. org/wiki/Elisha_Graves_Otis). Data da
pesquisa, 15 de setembro de 2006).

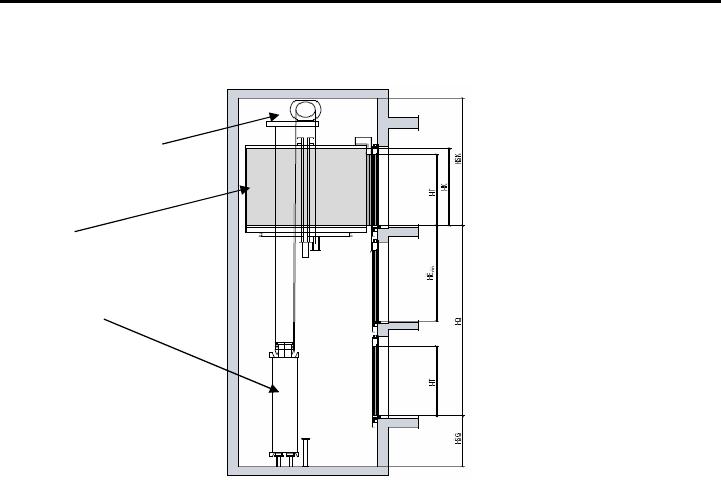

Figura 1.09 (pág.32): Desenho simplificado de uma instalação de elevador sem
casa de máquinas. (Extraída do Manual de Transporte
Vertical em Edifícios, pág. 22).

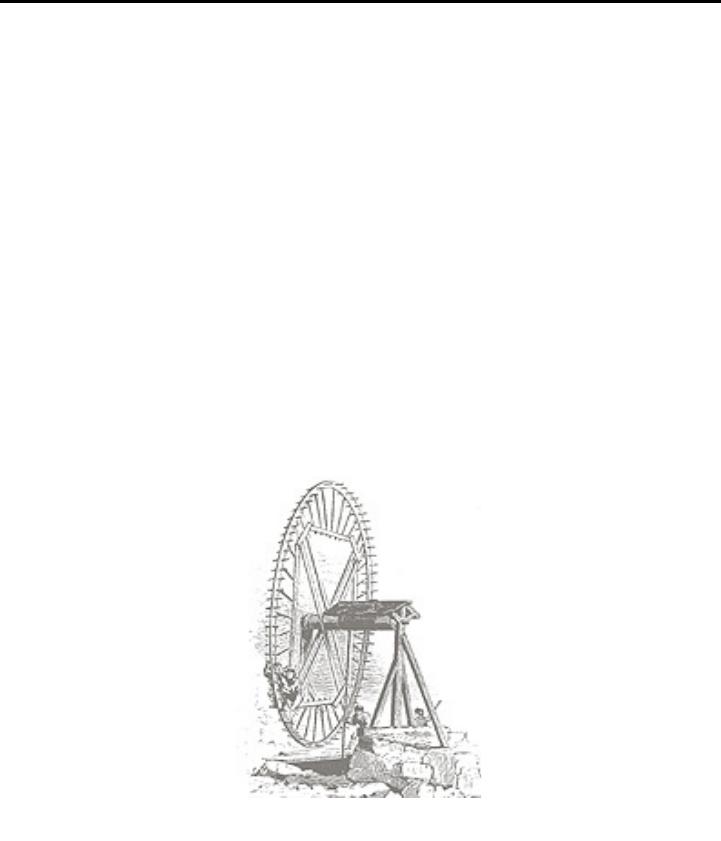

Figura da folha divisória do capítulo 1 (pág.19): Elevador movido a vento. (Do livro
Arquitetura um olhar vertical pág. 25)
ÍNDICE DE FOTOS
Foto 1.01 (pág.28) – Máquina de tração sem engrenagens, fabricada pela Villares.
(Do livro Villares 80 anos, pág. 120).
Foto 1.02 (pág.30) – Máquina de tração com engrenagens, fabricada pela Villares
(Atlas). (Do livro Villares 80 anos, pág. 50).
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Sumário
11
Foto 1.03 (pág.33) – Elevador panorâmico do Barra Shopping. (Do livro
Arquitetura um olhar vertical pág. 110)
Foto 1.04 (pág.34) – Elevador de Carga com porta tipo guilhotina, instalado na
torre de ensaios da ATLAS em 1970. (Do acervo da
Elevadores Atlas)
Foto 1.05 (pág.37) – Ladeira de São Francisco, centro de São Paulo, 1860. (Do
arquivo Padre Jamil Nassif Adib).
Foto 1.06 (pág.39) – Edifício Martinelli, projeto de Giuseppe Martinelli, 1929. (Do
arquivo do Museu Paulista).
Foto 1.07 (pág.44) – Elevador do Edifício St. Thomas na Praça da República em
São Paulo, 1950. (Do arquivo da Elevadores Atlas)

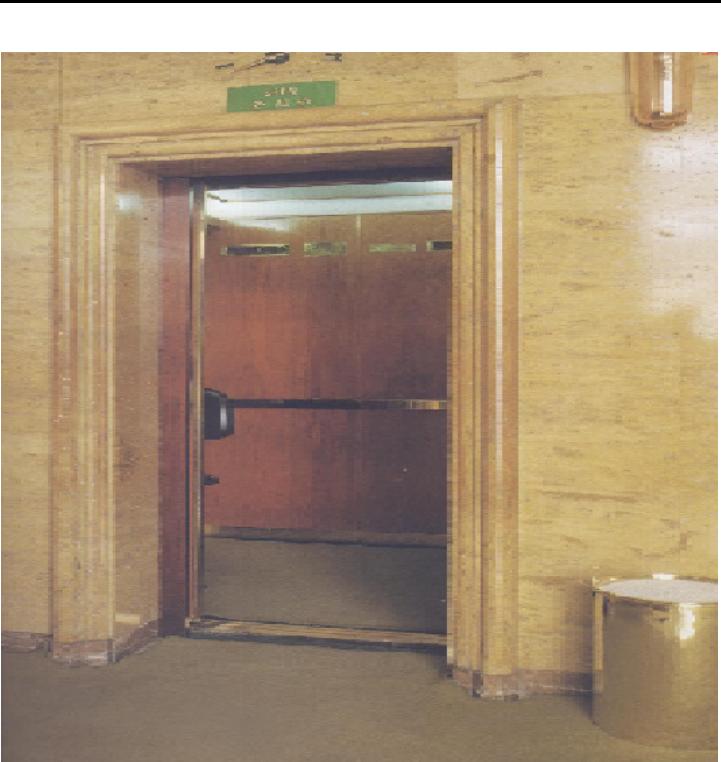

Foto 1.08 (pág.45) – Elevador do Edifício Vicentina em São Paulo, 1947. (Do
arquivo da Elevadores Atlas)

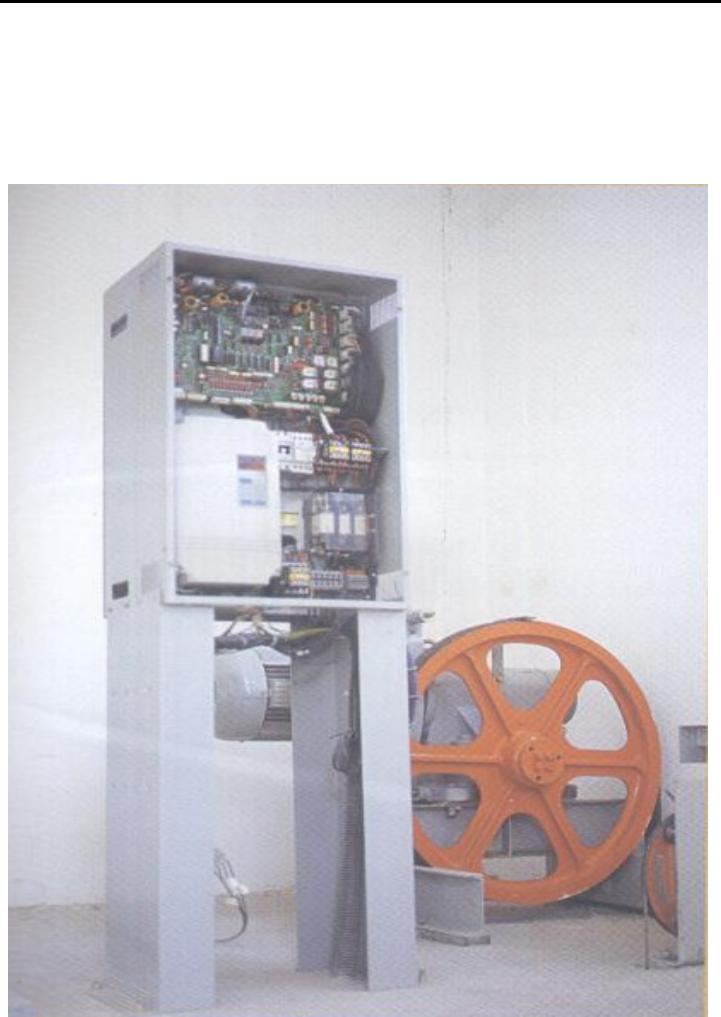

Foto 1.09 (pág.46) – Máquina de tração e comando microprocessado, década de
90. (Do arquivo da Elevadores Atlas)
Foto 1.10 (pág.51) – Elevadores panorâmicos do Palácio do Café , Vitória ES. (Do
arquivo da Elevadores Atlas)
Foto 1.11 (pág.52) – Elevadores panorâmicos do Edifício Royal Center, Porto
Alegre - RS. (Do arquivo da Elevadores Atlas)
Foto 1.12 (pág.53) – Elevador panorâmico do San Francisco Flat Service , Belo
Horizonte MG. (Do arquivo da Elevadores Atlas)
Foto 2.01 (pág.77) – Cabinas panorâmicas instaladas em obras comerciais (Do
arquivo da Elevadores Atlas)
Foto 2.02 (pág.78) – Cabina panorâmica em fase final de montagem (Do arquivo
da Elevadores Atlas)

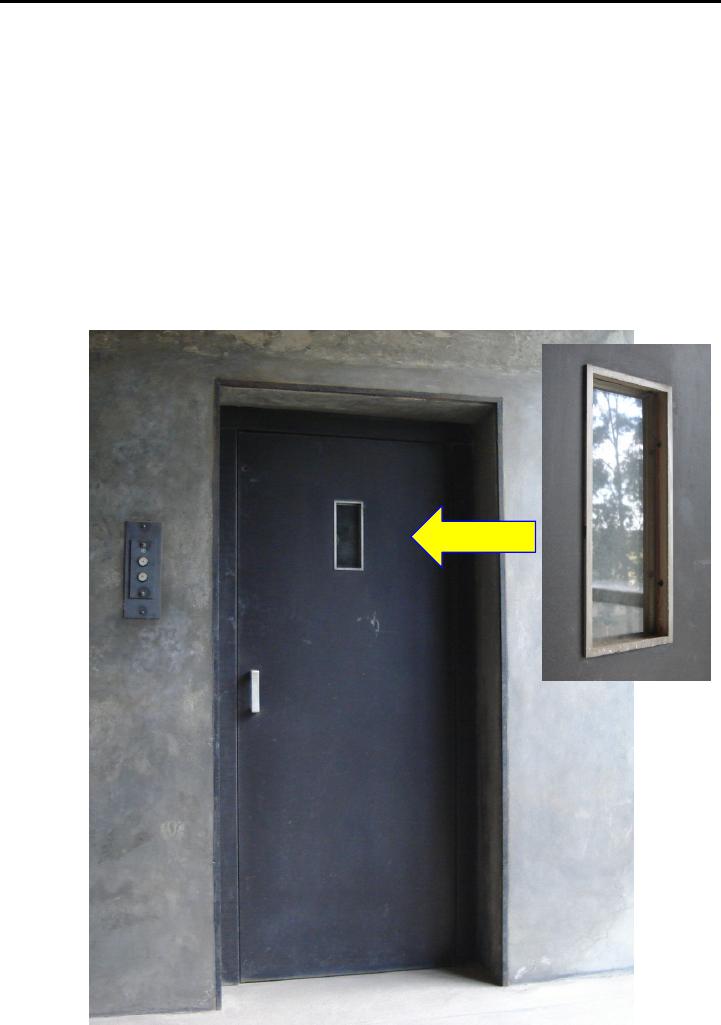

Foto 3.01 (pág.88) – Porta de eixo vertical com janela de observação (Foto tirada
na área de produtos históricos da Elevadores Atlas Schindler)

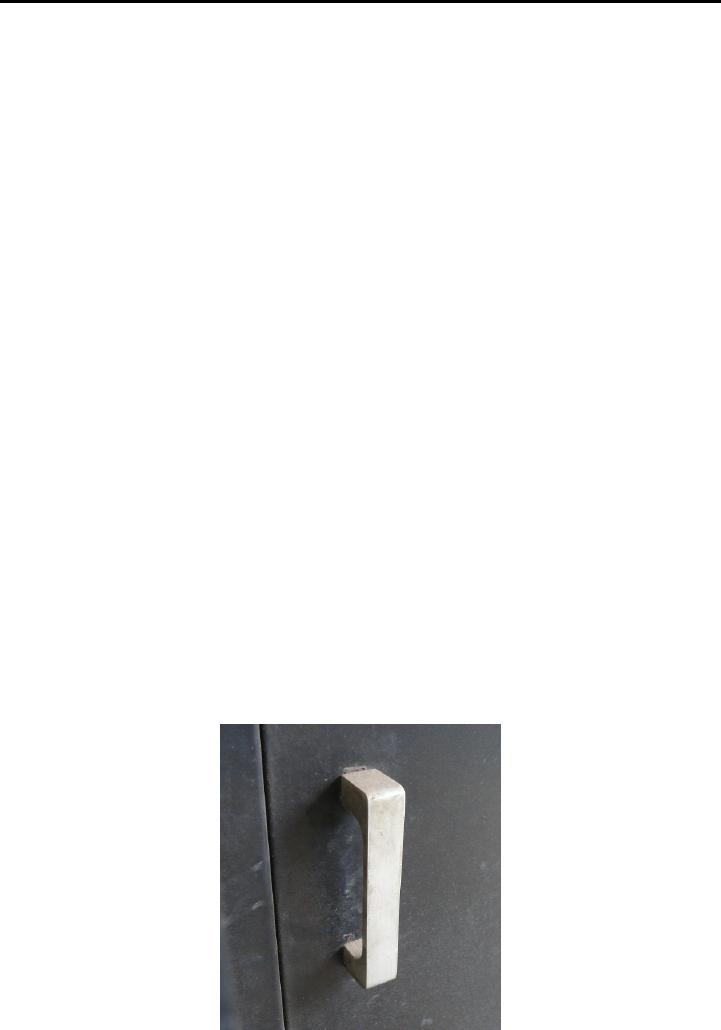

Foto 3.02 (pág.89) – Puxador de porta de eixo vertical (Foto tirada na área de
produtos históricos da Elevadores Atlas Schindler)
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Sumário
12

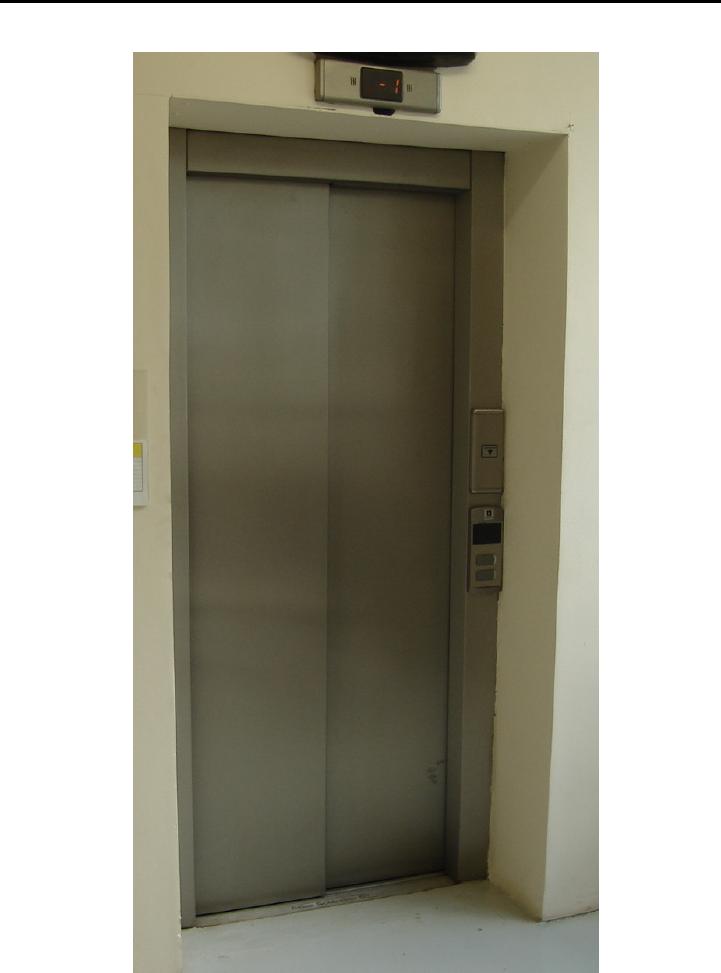

Foto 3.03 (pág.90) – Porta automática de abertura lateral, com indicador de
posição
(Foto tirada na área de produtos históricos da
Elevadores Atlas Schindler)
Foto da folha divisória do capítulo 2 (pág.58): Foto tirada do muro do Cemitério
Campo Grande, em outubro de 2006. (Objetivo: estabelecer
um paralelo de conflito de interface)

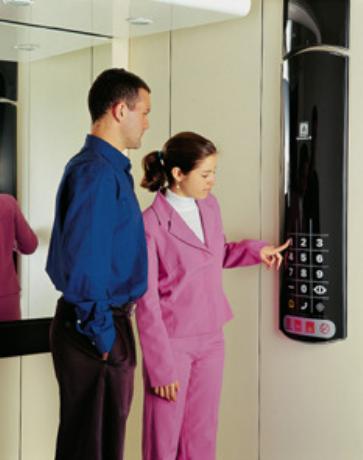

Foto da folha divisória do capítulo 3 (pág.83): Foto do catálogo de venda do
Elevador SMART, da Elevadores Atlas Schindler, edição de
julho de 2005.
LISTA DE ABREVIATURAS
•
CNI – Confederação Nacional das Indústrias
•
ISO - International Organization for Standardization
•
ABNT : Associação Brasileira de Normas Técnicas.
•
NBR : Norma Brasileira.
•
NM : Norma Mercosul.
•
A.D.A. : Americans with Disabilities Act. (Norma americana para portadores de
deficiência)
•
MDF : Material produzido com pó de madeira de resina, resultando em um
bloco firme e resistente, muito utilizado em mobiliário e decoração.
•
EV : Porta de eixo vertical.
•
AL : Porta de abertura lateral.
•
CL : Porta de abertura central.
•
CA 2V : Corrente alternada com duas velocidades.
•
VVVF : Comando provido de inversor de potência para controle de velocidade
da máquina. (Freqüência variável)
•
CC : Corrente contínua.
•
CA : Corrente alternada.
INTRODUÇÃO
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Introdução
14
Introdução
Elevadores são exemplos de uma tecnologia criada no passado e utilizada até hoje,
como diretriz de projeto. Embora tenham sido de vital importância para a formação e
existência dos grandes centros urbanos, não sofreram grandes avanços em sua base
construtiva. Tanto quanto a indústria automotiva, os fabricantes de elevadores se valem de
inventos e avanços tecnológicos paralelos para melhorar a performance, conforto, custo e
segurança em produtos atuais, mas não saíram do princípio funcional criado no século
passado pelo Senhor Otis . A complexidade teve realmente um grande incremento, o que
tornou o sistema praticamente inacessível por indivíduos não qualificados. O processo
produtivo também evoluiu e buscou semelhança com o processo utilizado por grandes
montadoras automobilísticas. Tal situação gerou maior diferença em relação aos processos
utilizados pela construção civil. É exatamente neste ponto que os dois principais problemas
de integração surgem:
• A integração com a arquitetura. (Integração física de componentes e materiais).
• A interface com o usuário. (Interface humana, de uso e interpretação do
equipamento).
Afinal, como o usuário interpreta este habitáculo que está sempre inserido em um
outro espaço para habitação? Qual a sua postura frente ao produto e o mercado? Como
criar, desenvolver e implantar um produto tão específico? Como integrá-lo à arquitetura, se
ele nasce em ambiente puramente industrial? Como trabalhar estas limitações sob uma
visão ética, considerando ainda, questões sociais e ambientais?
O elevador está a cada dia mais padronizado, mais seriado, e o arquiteto não possui
mais espaço para interferência na elaboração das cabinas e sinalizações (exceto em obras
especiais – custom design (2)).
____________________________
(1) Otis: Elisha Graves Otis (Nascido em 3 de agosto de 1811 – Falecido em 8 de abril de
1861) apresentou a solução em 1852: Um dispositivo de segurança que freia o elevador no
caso dos cabos de sustentação se romperem. Este sistema é considerado, principalmente
pelos americanos, como um grande marco na história dos elevadores.
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Introdução
15
(2) Custom design: Termo em inglês utilizado entre os fabricantes de elevadores para designar
elevadores especiais, ou seja, diferentes dos produzidos em linha de fabricação.
A inserção dos paradigmas de engenharia – engineering driven (3) – e a busca
agressiva por baixo custo, tem gerado um produto que não se adapta à arquitetura, mas
pressiona a arquitetura a se adaptar às suas características. Como podem o designer e o
arquiteto atuar eticamente em um campo (elevadores) dominado pela engenharia,
recebendo pressões de normas, custos, e ainda gerarem produtos de integração complexa e
genérica?
“O futuro do design na América Latina depende menos do grupo
relativamente pequeno dos designers do que de outros participantes da
produção industrial”.(G. Bonsiepe, 1997 p.102)
Quando o cliente compra um elevador, ele escolhe a cabina e a sinalização, o
restante do conjunto é, para ele, algo que deve funcionar sem falhas. Cabe também
lembrar, que a integração com a arquitetura é de fundamental importância, já que o produto
com suas poucas variações formais e cromáticas, deve ser esteticamente compatível com
uma gama muito maior de estilos arquitetônicos.
O elevador não possui uma identidade definida, nasce em ambiente puramente
industrial e é instalado diretamente na construção civil. É encarado como um veículo, mas
não possui uma produção mensal equivalente à indústria automobilística, e logicamente não
pode gozar das mesmas vantagens tecnológicas.
A interface é o campo do designer. Será que a metodologia, ensinada hoje nas
universidades está suficientemente flexível para se adaptar às mudanças desta área tão
específica?
“Para que serve a escola, senão para preparar indivíduos capazes de
enfrentar o mundo do futuro próximo segundo as técnicas mais avançadas?”
(B. Munari, 1997 p.6)
____________________________
(3) Engineering driven: Termo em inglês utilizado entre os fabricantes de elevadores para
designar os produtos que são direcionados pelos limitantes de engenharia e custo, durante a
fase de projeto.
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Introdução
16
Durante a década de 90, os poucos fabricantes de elevadores nacionais, ou com
maioria da tecnologia e administração nacional, foram comprados por grandes grupos
europeus. Esta alteração gerou um agravamento do problema, já que quanto maior é a
empresa, maior a tendência de utilização de plataformas de produto, além de um maior
poder de direcionamento do mercado e da construção civil.
“Em empresas que não são bem administradas existe uma relação
inversa entre o pouco trabalho em equipe e muitos feudos executivos, cada
um deles zelosamente duplicando e defendendo o seu pessoal e suas
funções”. ( Waterman Jr., 1989, p184)
“Muito freqüentemente, porém, a indústria tende a inventar falsas
necessidades para poder produzir e vender novos produtos. Neste caso, o
designer não deve deixar-se envolver numa operação que se destina ao lucro
exclusivo do industrial e ao prejuízo do consumidor”. (B. Munari, 1998,
p.30)
Será que a arquitetura também caminhará definitivamente para uma padronização?
Hoje já se pode observar uma planta de prédio de apartamentos ser utilizada em vários
empreendimentos - A chamada planta padrão, para contenção de custos em obras
“commodities” - com seus caixilhos de alumínio e aletas de PVC. O arquiteto já se vale
cada vez mais de catálogos, dos chamados produtos de prateleira, e cada vez menos da
criatividade. É quase um jogo de “o que combina com o que”. O elevador é um exemplo
clássico disto.
Sempre empunhando a bandeira do “fazemos o que o cliente deseja”, os fabricantes
de elevadores tem direcionado o mercado para um padrão formal, cromático e de materiais.
Outra característica peculiar, inerente a este produto, é o fato de se desenvolver algo
para um cliente que não compra o produto. O verdadeiro comprador de elevadores é o
construtor.
O que se pode observar, em relação ao tema da integração do elevador na
arquitetura, é a quase inexistência de estudo sobre esta problemática e um número crescente
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Introdução
17
de profissionais se debatendo, com ferramentas características de seus feudos, visando
objetivos comuns.
OBJETIVOS
Objetivo geral
•
Identificar as práticas e posturas de fabricantes (Os três líderes de mercado, com
fábricas no país), construtores e arquitetos para a questão da integração dos
elevadores na arquitetura.
Objetivos específicos
•
Verificar a postura ética e social das empresas pesquisadas, no quesito projetual
e na interface com o usuário.
•
Identificar as principais dificuldades de integração do produto, apontadas pelos
gestores das empresas, escritórios pesquisados e usuários.
CAPÍTULO 1
ELEVADOR – Evolução histórica
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 1- ELEVADOR – Evolução histórica
19
Fig. 1.01
- Elevador para trabalhadores de minas, 1561.
Capítulo 1
ELEVADOR – Evolução histórica
A necessidade de transporte vertical é tão velha quanto a civilização. Durante os
séculos, o homem empregou formas engenhosas de erguer coisas. Os elevadores mais
antigos usaram o homem, animal e a força da água para elevar a carga. Este padrão
simplório de içamento foi utilizado pelas sociedades agrícolas até o início da Revolução
Industrial. Os sistemas de elevação podem ser considerados os antecessores do elevador já
que eram usados pelas antigas civilizações para transportar cargas subterrâneas,
principalmente nas minas. Muitas são as teorias sobre esses sistemas.
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 1- ELEVADOR – Evolução histórica
20
Fig. 1.02
– Construção de pirâmide egípcia, 2580 a.C.
Na Grécia antiga, Archimedes desenvolveu um dispositivo de levantamento
operado por cordas e talhas, nas quais as cordas de içamento eram enroladas ao redor de um
tambor sinuoso. Registros medievais contêm numerosos desenhos de elevadores que
erguiam os homens e materiais a locais isolados. Entre estes, o mais famoso está no
monastério de St. Barlaam na Grécia. O monastério estava em um pináculo
aproximadamente 61 metros acima do piso. O içamento empregava uma cesta ou rede de
carga que eram os únicos meios de acesso ao monastério. Um dos exemplos que não
poderia deixar de ser citado, apesar de ser um enigma, é a maneira como foram construídas
as pirâmides do Egito, como a Quéops, uma massa colossal com 148,5 metros de altura,
supostamente edificada em 2580 a.C. segundo um historiador grego, que se baseou em
histórias de pastores egípcios – que também escutaram de outras pessoas - foram utilizadas
máquinas de elevação para a construção das pirâmides, já que foram descobertas marcas de
ganchos, datadas do século VI a.C..
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 1- ELEVADOR – Evolução histórica
21
Fig.1.03
– Desenhos baseados nas primeiras máquinas de elevação inventadas por Arquimedes.
O filósofo grego Aristóteles conta em seus livros como o sistema de roldanas e
manivelas poderiam ter sido utilizados para transportar materiais pesados, mas não informa
o tamanho da carga e a que distância elas eram carregadas. No século III a.C., Philon de
Bizâncio descreveu várias máquinas de elevação; algumas tinham baldes, fixados em uma
grande roda, que eram levantados para transportar água por longas distâncias.
Já no século I d.C., Heron de Alexandria listou cinco tipos de máquinas que
moveriam grandes cargas: roldanas, manivelas, cunhas, alavancas e correias.
O arquiteto Romano Vitruvius há 2.100 anos, escreveu que a manivela, descoberta e
inventada pelo físico grego Arquimedes, foi o primeiro sistema de elevação.
O grego Diodorus lembrou que este artefato fora usado em Persépolis para levantar
a uma altura de 15 metros os corpos dos reis da Pérsia, a fim de atingir a sepultura
localizada ao lado de um penhasco.
Outra forma de levantamento pode ser constatada também entre os gregos, que
aprenderam a erguer baldes de d’água com os egípcios e mesopotâmicos. Eles usavam
suportes para apoiar braços desiguais e no topo de um dos braços era fixado um balde,
levantado por meios de contrapesos de argila colocados do outro lado. Nesta época, o
conceito do elevador ainda estava muito distante da realidade.
No século V, no palácio de Nero haviam três “elevadores”, assim como no Fórum
de Roma, onde eram realizados os combates entre homens e animais para divertimento
público. Haviam 12 “elevadores”, movidos pelos escravos, que levantavam 12 gladiadores
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 1- ELEVADOR – Evolução histórica
22
Fig. 1.04
– Içador de gladiadores movido por escravos.
do chão, simultaneamente, e, quando o “show” começava, os animais presos no outro andar
(porão) eram içados e soltos junto aos gladiadores, aumentando o efeito dramático.
Em uma abadia na costa francesa, um elevador foi instalado em 1203, o mesmo era
composto basicamente por uma roda grande e um asno era usado como força motriz. A
carga era elevada por uma corda enrolada em um grande tambor.
O desenvolvimento dos sistemas de elevação permaneceu estagnado por séculos e,
com exceção da criação de um processo de suspensão e plataformas móveis retráteis para
prevenir que as rodas girassem acidentalmente, poucas coisas foram melhoradas. No século
XV houve um aprimoramento mecânico, fazendo com que esses sistemas se tornassem
mais avançados.
As máquinas antigas, derivadas da manivela de Arquimedes, foram muito eficazes
para transportar alimentos e suspender material pesado, utilizado nas construções e foram
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 1- ELEVADOR – Evolução histórica
23
consideradas – depois da invenção dos pinos de suspensão – os melhores equipamentos de
elevação, até a metade do século XIX.
No século XV, Leonardo da Vinci deixou inúmeros desenhos de máquinas,
especialmente o de um içador e uma nova máquina de elevação.
Em 1515, o papa Leão X instalou uma “cadeira voadora” em sua residência para
locomover-se, pois sofria de artrite. O artefato utilizado pelo pontífice foi o precursor do
elevador. Em 1561, elevadores potentes eram utilizados nas minas alemãs e sistemas com
rodas dentadas de baixa graduação foram desenvolvidos por Francisco di Giorgio para
reduzir a força de elevação.
No século XVII, os inventores estudaram um elevador que pudesse transportar
pessoas, principalmente moradores de castelos e palácios, pois os equipamentos de
elevação ainda eram movidos por força humana, animais ou rodas d’água nos rios.
Neste século toda a realeza quis instalar “cadeiras voadoras” iguais às do papa Leão
X, além de mesas, que eram levantadas a outro piso para serem limpas e repostas antes da
ceia ser servida. Desse modo os reis não precisariam ter nenhum contato com os serviçais.
Em 1743, um elevador pessoal foi instalado para o Rei Louis XV na França para
acessar as suas câmaras pessoais em Versalhes. O aparelho para um passageiro atendia só
um pavimento, do primeiro para o segundo. Conhecido como a “Cadeira Voadora", ficava
no lado de fora do edifício, e era acessível pela sacada. O mecanismo consistia em um
Fig. 1.05 - Elevador movido à força humana.
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 1- ELEVADOR – Evolução histórica
24
arranjo cuidadosamente equilibrado de pesos e talhas pendurados dentro de uma chaminé.
Os homens que ficavam dentro da chaminé elevavam ou abaixavam a “Cadeira Voadora”
ao comando do rei.
No século XVIII há algumas mudanças importantes no equipamento de elevação.
No teatro os Deuses do Olimpo podiam ser vistos “descendo do céu” graças ao maquinário
de elevação.
1.1. Avanços do século XIX
Como resultado do progresso técnico, houve no início do século XIX mudanças de
hábitos que transformaram o modo de viver dos homens. Inicia-se uma revolução industrial
e no campo da elevação há um enorme progresso.
Em 1823, Briquet cria um elevador hidráulico. Um tanque móvel com água é o
contrapeso que faz subir ou descer o equipamento. Quando o contrapeso está no alto, uma
bomba a vapor transfere a água para um reservatório fixo no topo da plataforma e o faz
descer.
Em 1833, a empresa Zellerfeld utiliza uma máquina de extração para suspender e
abaixar seus empregados nas minas, que foi rapidamente copiada na Alemanha, Inglaterra e
Bélgica, onde Abel Waroequé a aprimora.
No começo do século XIX, o elevador começa a ser utilizado nas fábricas têxteis
inglesas. Um de seus idealizadores foi o arquiteto William Strutt, conhecido por ter
projetado fábricas e fábricas operárias. Strutt com o também inglês Frost constroem, em
1835 um sistema com roldanas, chamadas teagle. Os primeiros elevadores aparecem para
evitar o gasto improdutivo de energia de trabalhadores nas fábricas. A maior parte deles era
hidráulica, sendo a caixa equilibrada em parte por um contrapeso, montada em um êmbolo
que entrava e saia de um cilindro. Eles eram seguros, mas muito lentos. Pendurar a caixa
numa corda significava maior velocidade, porém, colocava em risco a vida dos passageiros.
Elisha Graves Otis (Nascido em 3 de agosto de 1811 – Falecido em 8 de abril de 1861)
apresenta a solução em 1852: Um dispositivo de segurança que freia o elevador no caso dos
cabos de sustentação se romperem. Este sistema é considerado principalmente pelos
americanos como um grande marco na história dos elevadores.
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 1- ELEVADOR – Evolução histórica
25
A partir de 1853, o mercado norte americano da construção civil explode. Os
industriais, os comerciantes e a rede de serviços públicos têm a consciência de que o
transporte vertical veio para impulsionar a prosperidade. Em todas as áreas o elevador
participa como fator de desenvolvimento. Nas construções, arquitetos podem dimensionar
prédios com mais de seis pisos. Os turistas começam a criar gosto pela oportunidade de ter
vistas de toda a cidade. Em pouco tempo, o perfil das grandes cidades – com a construção
dos arranha-céus – sofre grandes alterações. Cada vez mais altos, os edifícios têm a
necessidade da instalação dos elevadores, contando sempre com a maior tecnologia que se
poderia desenvolver na época.
O primeiro elevador de passageiros foi instalado por Otis em Nova Iorque em 1857.
Depois da morte de Otis em 1861, os filhos dele, Charles e Norton, criaram a Otis Brothers
& Co. em 1867. Antes de 1873 mais de 2,000 elevadores Otis estavam em uso em edifícios
comerciais, hotéis e lojas de departamentos do outro lado da América, e cinco anos depois
o primeiro elevador de passageiro hidráulico Otis foi instalado. A Era do Arranha-céu
seguiu e em 1889 a Otis apresentou as primeiras máquinas de elevador elétricas com
engrenagens.
Elisha Graves Otis não inventou o elevador, ele inventou algo talvez mais
importante, que é o dispositivo de segurança de elevador que eventualmente tornou viável
os edifícios altos.
Fig. 1.06 - Elisha Graves Otis
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 1- ELEVADOR – Evolução histórica
26
Fig. 1.07
– Dramatização de Otis, 1854.
Nascido em uma fazenda perto de Halifax, Vermont, o mais jovem de seis crianças,
Otis fez várias tentativas de estabelecer negócios enquanto jovem. Porém, problemas
crônicos de saúde o levaram a várias dificuldades financeiras. Finalmente, em 1845, ele
tentou mudar a sorte se mudando para Albany, Nova Iorque onde ele trabalhou como
mestre mecânico na fábrica de armação de cama de O. Tingley & Company. Ele
permaneceu aproximadamente três anos e durante aquele período inventou e pôs em uso
um freio de segurança de estrada de ferro que poderia ser controlado pelo engenheiro e
outros dispositivos engenhosos.
Antes das 1852 ele tinha se mudado para Yonkers, Nova Iorque, para organizar e
instalar equipamentos para a armação de camas de Maize & Burns que estava se
expandindo. Josiah Maize precisou de um equipamento para içar peças pesadas ao
pavimento superior. Embora dispositivos de içamento não fossem novidades, a natureza
inventiva de Otis tinha sido estimulada por causa do problema de segurança dos
dispositivos da época. Se uma pessoa pudesse inventar um dispositivo que impedisse o
elevador de cair, caso o cabo rompesse! Ele teve então uma idéia: Uma resistente mola de
aço que se enrola em uma catraca. Se o cabo se rompesse, a mola travaria e seguraria a
plataforma.
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 1- ELEVADOR – Evolução histórica
27
Fig. 1.08
– O Desenho de Patente de Elevador de Elisha Otis,depositado em 15/01/1861
Em 1854 Otis dramatizou o seu dispositivo de segurança na Exposição do Palácio
de Cristal em Nova Iorque. Com uma grande platéia, o inventor subiu em um elevador de
cabina aberta. A meio caminho do limite de curso, ele teve o cabo de içamento cortado com
um machado. A plataforma parou rapidamente e a indústria de elevadores recebia um
impulso inicial. Otis não tinha como saber que este dispositivo simples iria mudar a vida e a
atitude dos futuros usuários de elevadores.
1.2. O elevador moderno
Como os edifícios começaram a ficar cada vez mais altos, a demanda por elevadores
se tornava cada vez maior. Várias tecnologias surgiram, mas o processo de içamento
continua basicamente o mesmo.
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 1- ELEVADOR – Evolução histórica
28
Foto 1.01
– Máquina sem engrenagens. Fabricação VILLARES
1.2.1. Elevador elétrico e máquina sem engrenagem
Em 1903, Otis introduziu o projeto que se tornaria o padrão na indústria de
elevador. O sistema de tração, para elevadores elétricos, com máquina sem engrenagens
(gearless), que poderia ser empregado em edifícios de qualquer altura e poderia ser operado
a velocidades mais altas que o sistema a vapor. Os primeiros foram instalados no Beaver
Building, na cidade de Nova Iorque, e no Majestic Building em Chicago.
Este projeto provou ser tão durável que atualmente, quando um edifício é
modernizado - enquanto o sistema de controle do elevador é substituído por um novo com
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 1- ELEVADOR – Evolução histórica
29
eletrônica de última geração - raramente é necessário substituir uma máquina sem
engrenagens
(4)
. Estes elevadores operam tipicamente a velocidades maiores que 150
metros por minuto. Em uma máquina de tração sem engrenagens, seis a oito laçadas de
cabo de aço, conhecidos como cabos de tração, são presos ao topo da cabina do elevador e
enrolam-se ao redor da polia com ranhuras especiais. As outras extremidades são presas a
um contrapeso que se move para cima e para baixo, em suas próprias guias. O peso
combinado do carro (conjunto composto por cabina, componentes estruturais e de
segurança) e o contrapeso pressionam os cabos nas ranhuras da polia, provendo a tração
necessária para o movimento do elevador. Para reduzir a carga no motor, o contrapeso é
calculado para conter o peso do carro e mais meia carga de passageiros. Quando o carro
sobe, o contrapeso desce, equilibrando a carga. Isto reduz o consumo de energia, pois o
motor é exigido para erguer não mais que o peso de meia carga do carro, a qualquer hora. A
polia de tração, neste sistema de máquina sem engrenagem tradicional, é bastante grande,
de 0.6 a 1.2 metros de diâmetro. O motor elétrico deve ser poderoso bastante para girar a
polia aproximadamente a 50 a 200 voltas por minuto. A segurança é provida por um
dispositivo de controle que administra os freios do carro, se o elevador começar a cair ou a
subir em velocidade exagerada. Em caso de acionamento, o limitador de velocidades trava
o cabo que está conectado aos dispositivos de frenagem do carro. Mandíbulas mecânicas
iniciam um fechamento progressivo no boleto
(5) da guia, culminando com o travamento e
conseqüente frenagem do carro (6).
1.2.2. Elevador elétrico e máquina com engrenagem
Como o nome já diz, o motor elétrico neste caso, comanda uma unidade de redução
por engrenagem que gira a polia de tração. Embora as velocidades aplicáveis a este tipo de
máquina sejam mais baixas que em um elevador com máquina sem engrenagens, a redução
oferece a vantagem de exigir para um motor menos força para girar a polia.
____________________________
(4) Dados obtidos em fevereiro de 2007 durante entrevista com engenheiro de aplicação da
Elevadores ATLAS SCHINDLER S/A.
(5) Área retilínea (usinada) da guia que é também utilizada no momento de frenagem
mecânica.
(6) Dados obtidos do manual de instalação mecânica da Elevadores ATLAS SCHINDLER S/A.
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 1- ELEVADOR – Evolução histórica
30
Foto 1.02
– Máquina com engrenagens.
Estes elevadores operam tipicamente a velocidades de 38 a 150 metros por minuto
e transportam cargas de até 13.500 quilogramas. Um freio (7), eletricamente controlado, é
normalmente instalado entre o motor e a unidade de redução, este freio apenas mantém o
carro parado e nivelado com o pavimento desejado.
____________________________
(7) O freio instalado na máquina serve apenas para manter a cabina nivelada no andar.
Funciona mecanicamente (molas) para atuar e é desarmado eletricamente.
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 1- ELEVADOR – Evolução histórica
31
1.2.3. Elevadores hidráulicos
Elevadores hidráulicos eram extensivamente usados em edifícios de até cinco ou
seis andares. Estes elevadores - que podem operar a velocidades de até 45 metros por
minuto - não usam a maquinaria convencional, em cima içando o carro, como no caso dos
elevadores que utilizam as máquinas com e sem engrenagens. Ao invés, um elevador
hidráulico típico é movimentado por um pistão que viaja dentro de um cilindro. Uma
bomba acionada por um motor elétrico pressiona o óleo hidráulico e move o pistão. O
pistão ergue o carro do elevador suavemente. Válvulas elétricas controlam a liberação do
óleo para uma descida suave. Com o advento dos elevadores sem casa de máquinas e as
constantes pressões por parte de entidades que defendem a ecologia, estes elevadores vem
perdendo seu espaço gradativamente. A quase impossibilidade de impedir os vazamentos
de óleo e o volume relativamente grande deste fluído, aplicado no sistema, torna o elevador
hidráulico desvantajoso em relação aos sistemas sem casa de máquinas.
1.2.4. Elevadores sem casa de máquinas
Este sistema revolucionário de elevador, consiste na primeira inovação tecnológica
do sistema de elevadores em quase 100 anos. Projetado inicialmente para edifícios entre 2 e
20 andares, este sistema emprega uma polia menor que a convencional, usada em máquinas
sem engrenagens. A polia – de dimensões reduzidas – junto com um motor
redimensionado, permite montar a máquina dentro do próprio poço do elevador, eliminando
a necessidade de uma casa de máquinas, normalmente ocupando área útil no topo do
edifício. O elevador sem casa de máquinas pode utilizar também outros dispositivos para
içamento, como é o caso de um dos modelos da OTIS que utiliza uma cinta não metálica ao
invés de cabos de aço. Esta cinta possui aproximadamente 30 mm de largura (uma
polegada) e apenas 3 mm (0.1 polegada) de espessura. A vantagem de aplicar elementos
mais finos para o içamento, está no fato de a polia poder ser de diâmetro menor, o que
conseqüentemente reduz a área tomada pela máquina de tração dentro do poço.
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 1- ELEVADOR – Evolução histórica
32
Fig. 1.09
– Desenho simplificado de uma instalação de elevador sem casa de máquinas.
1.2.5. Elevador panorâmico
O elevador panorâmico é caracterizado pelo posicionamento do carro, que passa
para o lado de fora do edifício. Carros de elevador deste tipo permitem que os passageiros
possam ter uma vista da cidade ou do átrio do edifício, durante a viagem. Eliminando o
poço, o elevador panorâmico oferece também para os proprietários, arquitetos e
construtores uma valiosa vantagem de espaço e economia.
Atualmente estes elevadores não são tão desejados como já o foram nas décadas de
80 e 90. O elevado custo de instalação, algumas fobias que limitavam o uso e a dificuldade
em ocultar os dispositivos funcionais, limitaram a aplicação deste sistema para shoppings,
hotéis e prédios mais baixos com poços enclausurados (8).
____________________________
(8) Dados obtidos em fevereiro de 2007 durante entrevista com engenheiro de vendas da
Elevadores ATLAS SCHINDLER S/A.
Máquina de tração
Cabina
Contrapeso
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 1- ELEVADOR – Evolução histórica
33
Foto 1.03
– Elevador panorâmico. (Tipo diamante)
1.2.6. Elevador de dois andares
Elevadores de dois andares ganham tempo e espaço em edifícios de alta ocupação,
uma vez que consiste de duas cabinas montadas uma em cima da outra. Um carro atende
dois andares ao mesmo tempo. Dependendo do destino, os passageiros podem adentrar a
cabina no hall de entrada ou podem chegar à segunda cabina por meio de uma escada
rolante.
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 1- ELEVADOR – Evolução histórica
34
Foto 1.04
–
Elevador de carga
1.2.7. Elevadores expressos
Em edifícios muito altos, a eficiência dos elevadores pode ser aumentada por um
sistema que combina elevadores expressos e elevadores locais. Os elevadores expressos
partem do andar principal e param somente em um hall determinado como área de
distribuição. Lá, os passageiros podem se transferir para os elevadores locais, que os
levarão ao andar desejado. Dividindo o edifício em níveis servidos pelos elevadores
expressos, os elevadores locais podem ser utilizados de forma mais econômica e funcional.
1.2.8. Elevadores de carga
Estes elevadores são construídos para resistir especificamente aos rigores de cargas
pesadas. As capacidades variam de 1350 a 5500 quilogramas. Estes elevadores são
classificados de acordo com o tipo de carga, que pode ser: carrinhos de mão, automóveis,
caminhões comerciais e etc.
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 1- ELEVADOR – Evolução histórica
35
1.2.9. Elevadores para residências (Não edifícios)
Elevadores para residências, em geral, são hidráulicos – o que não é uma regra – e
utilizam dispositivos eficientes e silenciosos, além de que, já possuem um sistema que
possibilita um consumo de energia razoavelmente baixo. O conforto, silêncio, utilização
mínima de espaço, baixo consumo e flexibilidade na escolha de acabamentos são
diferenciais neste seguimento. Alguns modelos podem ser instalados em uma área
equivalente a um armário de médio porte.
1.2.10. Controles automáticos
Como os passageiros entram e saem dos elevadores constantemente, a carga por sua
vez também se altera, desta forma se torna difícil controlar o nivelamento correto da cabina
no pavimento. A cabina em determinados casos para mais alta ou mais baixa, em relação às
duas soleiras (pavimento e cabina), gerando o vulgarmente chamado: “Degrau do
elevador”. Este problema foi resolvido pela primeira vez em 1915, quando um fabricante
(OTIS) desenvolveu um dispositivo de nivelamento automático. Primeiramente
desenvolvido para elevadores em navios, e posteriormente aplicado aos elevadores de
passageiros e ainda considerado como dispositivo de segurança. Houve ganho real de
tempo e qualidade no transporte de passageiros, após a implantação do dispositivo
automático de nivelamento. Era fácil definir quando a velocidade do carro deveria ser
reduzida, quando se tratava de velocidades mais baixas (90 a 120 metros por minuto). Mas
quando as velocidades aumentaram para mais de 210 metros por minuto, esta tarefa ficou
difícil, mesmo para comandos mais complexos. O passo lógico era automatizar o sistema
de controle. Em 1924, foi instalado o primeiro sistema de controle de sinal no Standard Oil
Building na cidade de Nova Iorque. O sistema controlava a aceleração automaticamente,
velocidade entre pavimentos e desaceleração quando o carro se aproximava do ponto de
parada no pavimento. Em 1937, um controle de período de pico foi introduzido para
programar o serviço do elevador automaticamente, durante períodos de alta demanda. Este
sistema ajudou a reduzir o tempo de espera em pavimentos, simplesmente coordenando o
tráfego dos elevadores do edifício. Outros dispositivos automáticos de segurança surgiram,
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 1- ELEVADOR – Evolução histórica
36
em conjunto com novos e sofisticados sistemas de despacho, permitindo a total
automatização dos elevadores.
1.2.11. Controle eletrônico
Surgiram também várias inovações para os controles, que além de passarem a ser
eletrônicos, receberam microprocessadores a partir de 1979. O objetivo inicial de melhorar
a qualidade e confiança foi ampliado por características inerentes aos sistemas micro-
processados, tais como: Redução de tamanho, redução do consumo de energia, redução de
custos - em alguns casos - e facilidade de manutenção.
1.2.12. Monitoramento remoto de elevadores
O sistema de monitoramento remoto tem por função identificar alguns tipos de
problemas antes que ocorram, ou apontar falhas e anomalias intermitentes de componentes
que potencialmente possam parar o funcionamento do elevador. A maior importância deste
sistema está na possibilidade de localizar um problema antes do serviço ser interrompido.
Se o sistema localiza um problema, o centro de operações - ou posto de serviço – é alertado
através de um código específico que permite inclusive pré-determinar que tipo de mecânico
deve ser designado para solucionar a falha. Este tipo de serviço tem avançado
continuamente, em desempenho e capacidade desde sua introdução, em meados de 1980.
Os mais recentes desenvolvimentos permitem transmitir dados diretamente pela internet.
1.2.13. Serviço informativo de Internet
Este serviço combina dados do monitoramento remoto com os relatórios de técnicos
de campo, e permite acesso de clientes diretamente à informações sobre seus elevadores e
escadas rolantes, pela internet. Tem grande aceitação em elevadores comerciais, pois ajuda
os clientes a administrar melhor os edifícios, dando acesso a relatórios em tempo real, tipos
de chamada, tipos de serviço em uso, e acesso a documentação técnica a qualquer hora, e
em qualquer lugar.
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 1- ELEVADOR – Evolução histórica
37
Foto 1.05
– Ladeira de são Francisco, centro de São Paulo, 1860.
1.3. ELEVADOR – A arquitetura brasileira e sua relação com o desenvolvimento do
transporte vertical.
Em 1840 inicia-se a faze de consolidação do desenvolvimento econômico brasileiro. A alta
dos preços do café no mercado internacional estimula o aumento da produção nacional.
Com um mercado consumidor praticamente ilimitado, a nova cultura garante a maior
geração de riquezas e a maior concentração populacional até então atingidas no Brasil,
permitindo a instalação de um grande sistema ferroviário, que facilita e estreita o contato
com a Europa. Com isso, novos tipos de mercadorias, como máquinas e materiais de
construção mais pesados, cujo transporte é impossível ser feito em lombo de burro, passam
a chegar com toda facilidade e a um preço sem concorrência.
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 1- ELEVADOR – Evolução histórica
38
Diversas cidades vêem-se subitamente em contato direto com a sociedade industrial
européia, que passa a lhes fornecer novas técnicas e recursos construtivos, como vigas e
colunas de metal, elementos de acabamento, mobiliário e decoração.
Com a abertura das portas para o exterior e sem poder usar a mão-de-obra escrava, o Brasil
começa a receber grandes grupos de imigrantes europeus para trabalhar, em especial, no
Estado de São Paulo. A imigração não se restringe à lavouras de café e se estende a outros
setores, contribuindo de forma decisiva para a melhoria das condições de produção no País,
sobretudo na construção civil. A presença dos imigrantes como trabalhadores assalariados,
influencia as modificações na paisagem urbana e nas formas de construir e habitar.
Contribui também para o crescimento da indústria, e influencia a transformação da
arquitetura das cidades. A cidade de taipa é substituída aos poucos por tijolos. As
construções ganham um segundo ou terceiro piso, sacadas com gradis de ferro fundido da
Inglaterra e pisos de pinho-de-riga.
1.3.1. A transformação das cidades
Quando a febre dos arranha-céus começou a atingir as cidades norte-americanas,
principalmente Nova Iorque, os estudiosos definiram que um arranha-céu deveria ter, no
mínimo, 20 andares e que nele deveriam ser determinantes o elevador, a estrutura e até
mesmo ser à prova de fogo. Os primeiros arranha-céus, em resumo, o produto de um
mundo industrial em pleno desenvolvimento, essencialmente ligados ao crescimento dos
escritórios. Mostram-se também, como uma estratégia econômica para multiplicar áreas
valorizadas. O crescimento dos escritórios deu-se também graças às inovações tecnológicas
como o elevador, o telefone, as estruturas de aço, que permitiam o funcionamento de hotéis,
magazines e escritórios em qualquer altura.
Na primeira década do século XX, muitos associavam ao arranha-céu o próprio
progresso, símbolo do capitalismo, que separa a modernidade contemporânea do padrão do
século XIX. A história do arranha-céu é a história da estreita relação entre inovações
tecnológicas estruturais e organizacionais.
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 1- ELEVADOR – Evolução histórica
39
Foto 1.06
– Edifício Martinelli – Projeto de Giuseppe Martinelli, 1929.
1.3.2. Os primeiros arranha-céus
O arranha-céus não poderia ser desconsiderado, pois trata-se de um fenômeno
tipicamente norte-americano que surge no século XIX, graças à invenção do elevador,
transformando completamente o ambiente urbano da época.
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 1- ELEVADOR – Evolução histórica
40
Os dois primeiros arranha-céus seriam – segundo estudiosos do assunto -, os
edifícios comerciais norte-americanos Manhattan, com 16 andares, de William Le Baron
Jenney, construído em Chicago entre 1890 e 1891; e o edifício Wainwright, com 10
andares, projetado por Louis Sullivan, construído em St. Louis, na mesma época.
Louis Sullivan é apontado como o “inventor do arranha-céus”, já que foi o primeiro
a descrever, com clareza, as características do novo modelo arquitetônico: ”Os escritórios
são necessários às transações comerciais; a invenção e o aperfeiçoamento dos elevadores de
grande velocidade permitem circulações verticais que antes eram cansativas e hoje são
fáceis e confortáveis; com o desenvolvimento na fabricação do aço indicou-se o caminho
para os modos de construção seguros, estáveis, econômicos e que podem atingir grandes
alturas; o crescimento contínuo da população das grandes cidades e o aumento do valor do
solo provoca o crescimento do número de pavimentos”.
Entre os anos de 1880 e 1890, Chicago era centro de uma grande confluência de
progressos arquitetônicos. A razão para isso acontecer não totalmente clara, mas as
explicações possíveis incluem o grande incêndio ocorrido em 1871, que abriu caminho para
um surto de construção, e o rápido aumento populacional – entre 1870 e 1910 -, quando a
população aumentou de 325 mil para 2,1 milhões. Esse crescimento valorizou os terrenos e
isso, provavelmente, tornou mais rentável construir na vertical do que na horizontal. Ao
mesmo tempo houve uma forte procura por grandes espaços para escritórios por parte das
novas grandes companhias. Além disso, os arranha-céus revelaram ser investimentos muito
lucrativos.
O desenvolvimento dos primeiros edifícios de apartamentos é estreitamente paralelo
ao dos arranha-céus de escritórios. Evoluíram a partir de hotéis, que na segunda metade do
século XIX tornaram-se locais que satisfaziam as necessidades de uma pessoa. Os
estabelecimentos tinham restaurantes, lavanderias, elevadores e casas de banho totalmente
aparelhadas. O Dakotah Building, com vista para o Central Park, foi um dos primeiros
novos edifícios de apartamentos. Possuía uma estrutura de oito pisos, em um estilo que,
mais de uma vez, foi descrito como uma fábrica de cerveja gótica. Originalmente tinha um
porteiro, uma guarita, um amplo pátio interno, campos de tênis, um restaurante e, no sótão,
um ginásio e um salão de recreação para as crianças utilizarem durante o mau tempo. Os
elevadores eram forrados de veludo e tinham assentos almofadados. Tal como nos
escritórios, os elevadores tinham a vantagem de igualar o valor de todos os andares e
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 1- ELEVADOR – Evolução histórica
41
mesmo tornar os andares superiores mais prestigiosos. Com os elevadores, mais alto
significava melhor, e não apenas mais escadas para subir.
A torre Eiffel, na época, a mais alta construção do mundo, é inaugurada em Paris,
em 1889, na Exposição Universal. Embora não sendo um edifício, mas é um grande
exemplo do que a revolução técnica teria possibilitado entre estruturas de aço e o elevador.
Projetada inicialmente em 1884, por dois engenheiros suíços e supervisionada por Gustave
Eiffel, a torre na sua estréia, contava com 12 elevadores, o Edoux de cabine dupla,
atingindo 300 metros de altura, em três etapas. Como sinônimo de durabilidade e
segurança, um dos 12 elevadores permaneceu em atividade por 83 anos levando 75 pessoas
por viagem.
1.3.3. A verticalização no Brasil
O final do século XIX, no Brasil, é marcado pelo grande crescimento da economia.
Com base na agricultura cafeeira. O País se torna o maior exportador de café do mundo.
São Paulo, o principal produtor do País, conhece em grande escala a expansão
ferroviária, a entrada de imigrantes, a ampliação do sistema comercial e bancário e os
setores imobiliário e industrial que se transformam em áreas de interesse para o
investimento de capitais. Em 1889 havia no País pouco mais de 600 indústrias e , em 1910,
esse número saltou para cerca de 3.500.
Detalhar o desenvolvimento industrial é importante para explicar o processo de
verticalização que está essencialmente ligado aos elevadores e sua evolução técnica.
No início do século XX há um aumento do ritmo de edificações e surgem as
primeiras firmas especializadas no setor de construção civil no Brasil. Em 1900 é instalado
pela Light, em São Paulo, o primeiro bonde elétrico. É importante ressaltar que somente
após a disseminação da energia elétrica foi possível o uso do elevador e, consequentemente,
o crescimento dos edifícios.
Assinala-se como marco da verticalizaçao em São Paulo, a Casa Médici, em 1912,
localizada na esquina da Rua Líbero Badaró com a Ladeira Dr. Falcão Filho, construída
pelo arquiteto Samuel das Neves. O edifício Lafont, do início da década de 1910, marca a
verticalização residencial.
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 1- ELEVADOR – Evolução histórica
42
1.3.4. Verticalização residencial
No Brasil – tendo São Paulo como modelo – pode-se constatar um crescimento de
edifícios residenciais, ao contrário do que ocorreu internacionalmente, onde a verticalização
permaneceu na área comercial. De fato, na capital paulista, a área residencial vertical vem
aumentando em relação à área horizontal. Somente no período de 1980 a 1984 surgem
2.775 torres, construídas pela iniciativa privada, com um total de 111.515 unidades
habitacionais. Esse efeito está aliado, principalmente, ao aumento da população e ao
desenvolvimento tecnológico que possibilitou o uso do elevador de passageiros e das
grandes estruturas de aço (no Brasil especificamente de concreto).
Os prédios sobem em altura e medida, já que novas técnicas construtivas são
introduzidas e pouco a pouco aumenta a pressão para o aumento de índices de
aproveitamento do solo urbano. Para se ter uma idéia, entre os primeiros arranha-céus
construídos em são Paulo nos anos 20, poucos ultrapassavam os dez andares. Na década de
80, dezenas de prédios de 20 andares ou mais, foram construídos.
Também na década de 80 um outro estilo de prédios começou a proliferar nos
grandes centros de negócios: os flats que vão hospedar executivos e outros profissionais a
trabalho na cidade, para uma permanência que geralmente não excede cinco dias. Até os
anos 90, os investidores de flats obtiveram rendimentos atraentes, mas com o agravamento
da crise econômica no governo Collor as vendas deste tipo de empreendimento caíram.
Somente após a introdução do Plano Real em 1994 é que o mercado imobiliário voltou a se
reaquecer. A estabilização da economia fez com que os imóveis fossem vistos como um
bom investimento.
Nesta época as classes média e baixa passaram a contar com uma nova tendência.
As unidades ficam um pouco mais compactas, adaptando-se o preço do imóvel ao poder
aquisitivo do comprador. Há a integração da cozinha à sala de estar, com playgrounds
reduzidos, mas com toda a infra-estrutura de bem-estar e segurança, com guaritas e portões
eletrônicos. Além disso, um outro fator faz com que alguns empreendedores se direcionem
a atender a uma nova faixa de mercado: o morador solitário, justificado talvez, pelo número
crescente de divórcios no Brasil. O volume de unidades com um só morador cresceu 39%
entre 1981 e 1987.
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 1- ELEVADOR – Evolução histórica
43
Com a abertura do mercado a partir dos anos 90, a tecnologia passou também a
fazer parte de novos investimentos ainda pequenos, mas com grande retorno. Os prédios
automatizados com escritórios inteligentes, ar condicionado central, paredes com
isolamento acústico, pisos elevados para passagem de cabos de telefonia e informática e
elevadores com controle de tráfego próprio, são algumas tendências para aliar sofisticação
tecnológica, conforto e economia.
1.3.5. Elevador brasileiro do início do século
Até 1925, os elevadores utilizados nos novos edifícios altos eram importados e
montados aqui. Luiz Dumont Villares, sobrinho de Santos Dumont, principal empreendedor
das Indústrias Villares / Elevadores Atlas, descreve em um dos informativos da empresa
que “nesta época todos eram compostos de elementos mecânicos, em parte fabricados para
outros fins. As guias, por exemplo, eram feitas de barras redondas, usadas para construções
mecânicas e eixos de transmissão. O motor elétrico era importado para usos comuns e, por
isso, apresentavam graves defeitos quando usados em elevadores com exigências de serviço
mais rigoroso. Os comandos elétricos, feitos com chaves eletromagnéticas, tipo solenóide,
funcionavam com muito ruído. Os cabos dos elevadores eram importados e sem qualidade
bem especificada e controlada. As cabinas e portas eram feitas de madeira, produzidas pelo
Liceu de Artes e Ofícios de São Paulo. Assim eram os nossos elevadores”. (Notícias
Villares)
Em 1926, viajando pelos Estados Unidos, Luiz Dumont Villares ficou estarrecido
com a velocidade dos elevadores nos edifícios de Nova Iorque, de 180 metros por minuto –
hoje varia entre 45 e 700 metros por minuto. Sua surpresa também foi grande ao entrar nos
edifícios de 40 pavimentos, na Broadway, e ser informado que o elevador era hidráulico.
Autorizado a visitar o poço, Villares verificou que o pistão do elevador descia a uma
profundidade de 150 metros. No entanto, este tipo de elevador vinha sendo substituído pelo
elétrico, e a principal causa dessa mudança era o fato de que este enorme pistão impedia a
passagem de um metrô.
Consta que a Cia. do metrô de Nova Iorque teve de financiar a troca de elevadores
hidráulicos por elétricos em muitos edifícios. Aproveitando a viagem, o empresário
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 1- ELEVADOR – Evolução histórica
44

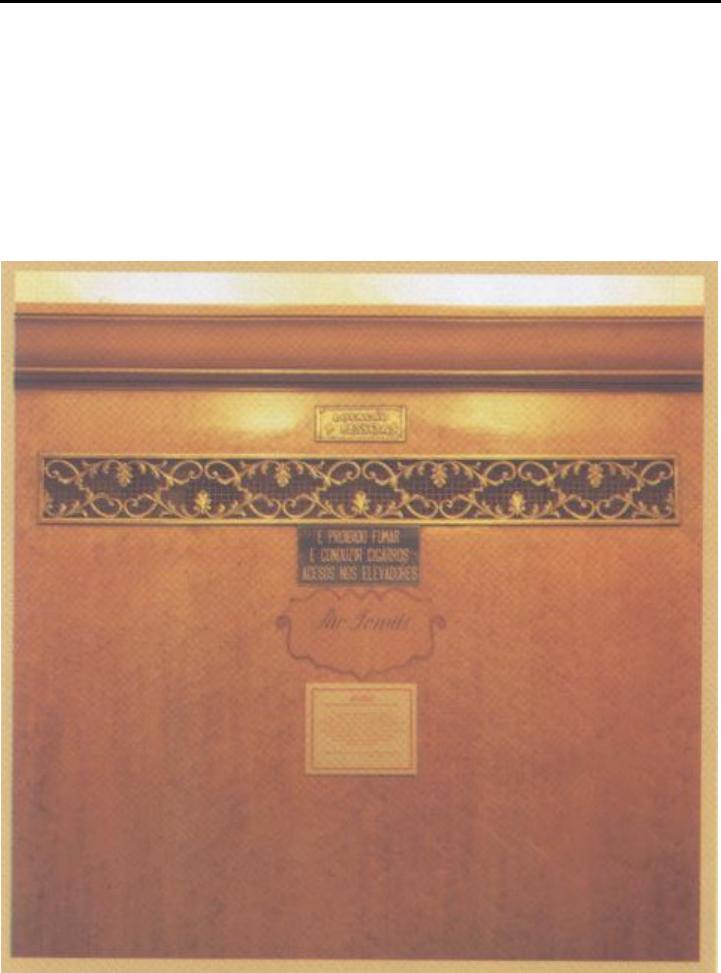

Foto 1.07
– Elevador do Edifício St. Thomas na Praça da República, em São Paulo, 1950.
estabeleceu um contrato com a empresa Westinghouse Electric Corporation, fabricante dos
elevadores mais utilizados em São Paulo na época.
O contrato envolvia assistência técnica e transferência de tecnologia, que consistia
no conhecimento detalhado de todos os dados técnicos das diversas partes dos elevadores.
Esse contrato facilitou a nacionalização dos elevadores no Brasil.
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 1- ELEVADOR – Evolução histórica
45
Foto 1.08
– Elevador do Edifício Vicentina, em São Paulo, 1947.
1.3.6. A industrialização
A 1ª Guerra Mundial (1914 – 1918) traz a retração do comércio internacional e leva
os Estados Unidos a ocupar importante papel no fornecimento de manufaturas para o
Brasil. O desestímulo a novos investimentos no setor cafeeiro – a suspensão das
importações do produto pela Inglaterra – disponibilizou capitais para outros setores,
contribuindo para o crescimento do setor industrial, o que, apesar dos efeitos negativos
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 1- ELEVADOR – Evolução histórica
46
Foto 1.09
– Máquina de tração e painel micro-processado. Década de 90.
iniciais, acaba sendo benéfica para a indústria nacional. A suspensão forçada das
importações mobiliza a produção interna de bens industrializados. Além desses fatores, a
existência de uma demanda interna e o aproveitamento da capacidade ociosa da indústria já
disponível contribuem para o avanço do setor industrial.
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 1- ELEVADOR – Evolução histórica
47
A indústria da construção e emergência da verticalização dependiam da instalação
dos elevadores. Estes eram todos importados e montados aqui. Depois do contrato com a
americana Westinghouse, a Pirie, Villares & Cia. Já começa a obter o conhecimento
detalhado para a fabricação dos elevadores nacionais. A Villares é considerada como
primeira indústria nacional. O mercado nesta área cresce, e a concorrência aumenta. A Cia.
Otis de Elevadores, que até então possuía escritórios de representação desde 1905, monta
uma filial no País, em 1928. Em 1935, o produto da Pirie, Villares, ganha oficialmente o
nome “Atlas”, inspirado no deus grego conhecido pela força e resistência. O logotipo da
empresa é baseado na letra “A”, e expressa o movimento de subida e descida dos
elevadores.
Até 1939 existiam 1.232 elevadores instalados em 813 edifícios na cidade. A
verticalização em São Paulo era um fenômeno predominantemente terciário: 70% dos
edifícios estavam localizados na área central da cidade e 65% eram de escritórios e na sua
grande maioria construídos para aluguel.
1.3.7. O registro de elevadores
Até 1933, os edifícios com elevador constavam de uma lista única do Registro de
Elevadores da Prefeitura de São Paulo, criada em 1925 pela lei Municipal nº. 2.818, de 9 de
fevereiro de 1925, e implementada em 1940, quando se efetivou o registro tanto dos
elevadores novos quanto dos já existentes. Portanto de 1940 até hoje, pode-se saber com
precisão o ano, o endereço e o nome do proprietário de todos os edifícios com elevador de
São Paulo.
Em 1957 a cidade de São Paulo contava com 5.910 elevadores instalados em 3.533
edifícios, 2.720 dos quais foram construídos entre 1940 e 1957 com a seguinte distribuição:
29% estavam localizados no Centro e o restante em 19 outros bairros, invertendo a situação
do período anterior, quando 70% dos edifícios estavam no Centro e os demais distribuídos
em 6 outros bairros (9).
____________________________
(9) Dados do livro Arquitetura Um Olhar Vertical – pág. 68,69
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 1- ELEVADOR – Evolução histórica
48
1.3.8. A indústria nacional
A partir de 1955, a industrialização brasileira sofreu importantes transformações
estruturais. Esse avanço foi realizado sob o impulso do Plano de Metas do governo
Kubitschek (1956 – 1960) e caracterizou-se por uma imensa diferenciação industrial em um
espaço de tempo relativamente curto, articulada diretamente pelo Estado. Nesse período é
significativa a entrada de capital estrangeiro e da indústria automobilística no País.
O processo de industrialização crescente e as necessidades da acumulação induziam
à crescente substituição das importações e, em conseqüência, impulsionavam o avanço
tecnológico.
A fabricação completa de elevadores no Brasil, iniciada pela Villares, ocorreu por
volta de 1943.
1.3.9. O elevador como sinônimo de modernidade
O transporte vertical representado pelos elevadores, desde o seu início até os dias de
hoje, sofreu grandes transformações: evoluiu dos arcaicos elevadores comandados
manualmente aos atuais e sofisticados, controlados eletronicamente, que atingem uma
velocidade de até 700 metros por minuto e possuem inclusive “inteligência” própria. É uma
grande conquista para os usuários, pois antes da 2ª Guerra Mundial andar em um elevador
causava desconforto; o carro andava com freqüência aos solavancos e geralmente parava
várias polegadas acima ou abaixo do andar indicado. É por este motivo que o
desenvolvimento visou sempre a um objetivo básico, a conquista de um produto que
pudesse oferecer ao usuário, o máximo de conforto com o mínimo de tempo de viagem,
além de melhorar o tráfego de passageiros do edifício. De fato, para que os avanços
pudessem ser alcançados, os sistemas de comando passaram por várias modificações.
Os primeiros elevadores eram lentos, tinham comandos manuais – à manivela –
executados por cabineiros que atendiam às chamadas visuais ou sonoras efetuadas pelos
usuários. As portas eram pantográficas (grade ou porta corrediça), também manuais.
Em 1930, os elevadores passaram a ser comandados automaticamente. Foi instalado
um armário de comando à relés (cérebro do elevador), comandos eletromagnéticos capazes
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 1- ELEVADOR – Evolução histórica
49
de registrar eletricamente as chamadas, atendidas uma por vez, por meio de botões
instalados na cabina e nos pavimentos.
Essa invenção permaneceu igual durante décadas, mas com o passar do tempo,
atender simplesmente a chamada já não era mais suficiente. Era preciso organizá-las de
maneira racional, para melhorar o controle de tráfego. No final da década de 50, os relés,
aperfeiçoados, armazenavam as informações para atender a chamada em ordem crescente
ou não, independentemente da seqüência em que haviam sido registradas pelo usuário. Esse
sistema foi batizado de “despacho automático” e já representava um grande passo no
sentido da automação dos elevadores. As portas já não eram mais pantográficas. Possuíam
eixo vertical (portas normais que giram sobre os eixos como as residências) e eram semi-
automáticas. As botoeiras começaram a ficar mais sofisticadas para transmitir comandos
aos relés.
Com a criação dos arranha-céus norte-americanos e o aumento da população, os
prédios começaram a se tornar cada vez mais altos. O fluxo de tráfego de elevadores passou
a exigir comandos mais complexos e a velocidade teve de ser aumentada devido à maior
altura dos edifícios. Utilizando maior quantidade de relés e desenvolvendo novas
combinações, os circuitos elétricos conseguiram acompanhar essa complexidade, surgindo,
então, os chamados “comandos automáticos coletivos seletivos”. Um, exclusivamente em
edifícios residenciais, para atender apenas a chamadas de pavimento quando o elevador se
movimenta no sentido descendente; e outro, em edifícios de escritórios, onde o tráfego de
transeuntes é bem maior; quando o elevador sobe, atende apenas a chamadas de subida, e ,
quando desce, somente as de descida.
Na corrida pela evolução, os fabricantes não mediram esforços para oferecer
variedade e eficiência. É a vez dos modernos circuitos integrados, baseados em
microprocessadores, promovendo uma mudança tão importante quanto à passagem dos
comandos à manivela para comandos automáticos. O desenvolvimento e a aplicação de
tecnologia eletrônica no comando e controle de elevadores têm possibilitado ao transporte
vertical mundial alcançar padrões de qualidade e conforto excepcionais, beneficiando
significativamente usuários, construtores e fabricantes. Os comandos eletrônicos, que
possibilitam alta velocidade de processamento, são capacitados para realizar auto-
diagnósticos, registro e memorização, além da montagem ser mais prática.
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 1- ELEVADOR – Evolução histórica
50
Atualmente, por meio de estudos ergonômicos, os botões de comandos foram
posicionados de forma que possam ser alcançados por portadores de deficiência e crianças,
pois no passado os elevadores possuíam botoeiras muito altas, o que dificultava até para um
adulto normal o acionamento, principalmente quando se tratava de um edifício de muitos
andares. Em 1995, uma grande conquista para usuários foi a aprovação da lei n
º.
11.859
que assegura o uso dos elevadores
instalados nos prédios da cidade de São Paulo por
pessoas portadoras de deficiência visual, especialmente os desprovidos de ascensoristas,
incluindo nas botoeiras de cabina, sinalização em Braille.
Com o desenvolvimento de computadores e dispositivos eletrônicos, os transtornos
causados por elevadores parados por possíveis falhas já são cada vez menores. Atualmente
muitas empresas instalam programas de monitoração remota, que liga os elevadores às
centrais de manutenção, identificando falhas e possibilitando o envio de técnicos ao local,
antes mesmo que o próprio cliente perceba o problema. Este tipo de sistema também
permite que todos os elevadores, mesmo os antigos, sejam monitorizados e que, por meio
de ações preventivas, haja mais segurança e aumente a disponibilidade do elevador ao
usuário e até mesmo a vida útil dos equipamentos de transporte vertical.
1.3.10. A modernização de elevadores antigos
Com a evolução tecnológica e a construção de edifícios cada vez mais sofisticados,
a saída para os prédios antigos foi a modernização. Na Europa, a indústria de elevadores é
um dos termômetros que mede o volume de negócios gerados pela recuperação de imóveis.
Cerca de 30% dos contratos firmados por fabricantes referem-se, precisamente, à
modernização do transporte vertical em prédios antigos. Nos Estados Unidos, o processo
iniciou-se nos anos 70 e, no Brasil, nos anos 80.
Até hoje, muitos edifícios brasileiros construídos nas décadas de 40 e 50 mantém
em uso os mesmos elevadores daquele tempo. Só estão funcionando graças à manutenção
constante, pois já não oferecem conforto e praticidade para os usuários, que estão cada vez
mais exigentes. Atualmente, quem utiliza transporte vertical não quer ficar muito tempo
aguardando para poder entrar e, além disso, espera uma viagem rápida, com suavidade nas
paradas e segurança total. Modernizar significa inserir inovações tecnológicas sem precisar,
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 1- ELEVADOR – Evolução histórica
51
Foto 1.10
– Palácio do Café, Vitória – ES, Projeto: Carlos Alberto Vivacqua, 1986.
necessariamente, trocar cabinas ou portas. Muitos empreendimentos trocaram seus sistemas
eletromecânicos (relés) por microprocessadores, mas continuam com o mesmo estilo de
apresentação aos usuários.
As renovações podem também beneficiar um outro lado que é o de economia de
energia e valorização do próprio empreendimento. Nos Estados Unidos houve uma corrida
pela modernização, já que os edifícios mais adquiridos eram os mais atualizados
tecnologicamente. Em 1995, a Elevadores Otis substituiu um elevador de 1903, onde foram
trocadas as portas pantográficas por portas automáticas. O moto-gerador foi substituído por
conversores estáticos, o que proporcionou uma economia de energia de 30 a 40%.
1.3.11. O futuro no cenário nacional
Quando se fala sobre a história dos elevadores e o processo de verticalização, uma
figura marcante sinaliza o início de uma tecnologia que seria uma das maiores invenções do
século: a figura do ascensorista com seu uniforme, quepe e luvas, rodando uma manivela
dourada e indicando aos passageiros os andares com sua própria voz; depois foi a vez das
mulheres que começaram a atuar nesse campo, apertando os botões saltados do painel que
nos levavam aos andares indicados. Com o desenvolvimento da máquina do elevador, o
restante – decoração e forma de utilização – também foi sofrendo mudanças.
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 1- ELEVADOR – Evolução histórica
52
Foto 1.11
– Edifício Royal Center, Porto Alegre – RS, Projeto: Sérgio Montserrat, 1987.
Dos painéis de botões passamos pelos painéis digitais, onde não se torna mais
necessária a figura do ascensorista, pois além de sensores nas portas, com raios
infravermelhos – para que a entrada dos passageiros seja despreocupada - temos as vozes
digitais que nos indicam em que piso estamos. Os velhos telefones instalados nas cabines
foram trocados por inter-comunicadores que facilitam a comunicação com o ambiente
externo e proporcionam segurança em situações de emergência.
Nesse sentido, pode-se dizer que a segurança de um elevador é quase absoluta.
Companhias de seguros calcularam que o riso de um acidente para um passageiro de
elevador é cinco vezes menor que o risco de um acidente subindo ou descendo uma escada.
Três acidentes entre 25 milhões de pessoas transportadas são normalmente causados por um
erro humano e não por falha do equipamento.
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 1- ELEVADOR – Evolução histórica
53
Foto 1.12
– San Francisco Flat Service, Belo Horizonte, MG - 1988.
Hoje há recursos tecnológicos dando maior segurança desde a entrada – portas com
raios infravermelhos citados acima - até a viagem, onde dispositivos de segurança, como
freios, geradores próprios de energia entre outros, acionados instantaneamente em caso de
emergência. Como inovação também há os sistemas de cartões magnéticos ou o de senhas
que identificam o usuário do elevador e até mesmo restringem o seu acesso, aumentando
ainda mais a segurança, tanto em prédios comerciais como em residenciais.
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 1- ELEVADOR – Evolução histórica
54
Depois de trocar comandos eletromecânicos (relés) por microprocessadores, os
dispositivos e funções de comando estão cada vez mais “inteligentes”, capacitados para se
auto-diagnosticar e até mesmo corrigir eventuais falhas. Em prédios como o conhecido
Centenário Plaza, da Marginal do Rio Pinheiros, em São Paulo, batizado de “Robocop”, os
elevadores são conectados a uma rede responsável pela interconexão com a sua
manutenção. Se, por exemplo, ocorre um problema, os sensores registram na central que
aciona imediatamente um técnico. Outra inovação é quanto ao melhor desempenho do
tráfego intenso nos grandes edifícios, controlada por um sistema chamado learning, que
estima o número de passageiros a cada viagem e determina dinamicamente o perfil de
tráfego do edifício ao longo do processo. Utilizando um poderoso processo e complexa
matriz de cálculos matemáticos desenvolvido pelos técnicos, um sistema especial escolhe o
melhor carro, baseado na identificação do padrão de tráfego.
E com a evolução da tecnologia, os equipamentos vão ficando cada vez menores,
possibilitando ganho de espaço, redução de peso e, acima de tudo, geração de economia.
Uma das inovações do futuro é a extinção da casa de máquinas que, para as construtoras
significa o ganho de até dois andares. Os motores estão cada vez mais potentes com a
utilização de ímãs. As telas de exibição visual digital, de plasma, podem indicar o tempo, a
hora, ou até mesmo transmitir mensagens que orientem os passageiros com relação a
problemas de equipamento, informando-os sobre o que fazer em tais casos. Já está sendo
testada a introdução de telas de cristal líquido, para enviar mensagens ao usuário enquanto
estiver viajando, criando inúmeras possibilidades e disponibilizando até mesmo mais um
espaço para mídia.
Em 1981, o New York Times fez uma reportagem sobre os elevadores do futuro. E
o interessante é que de lá para cá, 17 anos depois, alguns projetos – inusitados para a época
– já foram ou estão sendo viabilizados.
No futuro, um elevador de um edifício de apartamentos poderá “comunicar-se”
audivelmente com os passageiros e reconhecer pelo tom de suas vozes se são residentes do
prédio ou estranhos. Se são estranhos, talvez tenham de pronunciar uma palavra-chave que
o computador do carro está programado para aceitar, antes de serem levados ao andar que
desejam. E se são intrusos, com a palavra-chave errada, o elevador recusa-se a fechar-se e a
transportá-los.
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 1- ELEVADOR – Evolução histórica
55
Além do sistema de reconhecimento de voz, alguns elevadores poderão
eventualmente ser operados só pelos que têm chaves de identificação a serem inseridas nas
travas do elevador. Um visitante só receberia uma chave depois de ser identificado por
comunicação telefônica com a pessoa a ser visitada. Um projeto piloto de tal sistema está
sendo experimentado em um edifício de apartamentos de Nova Iorque.
Os engenheiros também estão estudando a possibilidade de usar um surpreendente
processo de reconhecimento nas porta dos elevadores. Por esse processo, para edifícios de
apartamentos em que a segurança é essencial, sensores seriam capazes de reconhecer um
residente por seu padrão de cheiros. É um processo difícil de desenvolver, mas uma
possibilidade genuína.
Os elevadores também teriam mensagens audíveis para afastar os receios dos
passageiros, dizendo-lhes, por exemplo, que está sendo providenciada ajuda no caso do
carro estar parado. Se houver incêndio em um edifício, os bombeiros teriam de usar os
elevadores e a voz do carro do elevador emitiria automaticamente a mensagem: ‘Há um
incêndio no 13º andar. Para deixar o edifício, por favor, use as escadas em lugar do
elevador. Os engenheiros também sonham com elevadores automáticos que eliminem os
pesados motores que ora acionam os cabos ligados ao carro e seu contrapeso. Esses
elevadores teriam motores de indução linear, ou plana, nos lados do carro, que acionariam
para cima e para baixo, trilhos imantados.
1.4. Bibliografia do Capítulo 1
ARQUITETURA UM OLHAR VERTICAL. O Elevador Definindo a Paisagem
Urbana. 1ª ed. São Paulo, Antonio Bellini Editora & Design, 1999.
BRANDÃO, Ignácio de Loyola e SILVA Denisio. Villares 80 anos. São Paulo,
DBA, 1999.
GOODWIN, Jason. Otis Giving Rise to the Modern City. New York, Ivan R. Dee,
2001.
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 1- ELEVADOR – Evolução histórica
56
GROSS, David. "Upward Mobility," Attaché Magazine (October, 2001): 17-18.
LEMOS, Carlos Alberto Cerqueira. Arquitetura Brasileira, 1925. São Paulo, ed.
Melhoramentos, 1979.
MANUAL DE TRANSPORTE VERTICAL. Elevadores de Passageiros, Escadas
Rolantes Obra Civil, Cálculo de Tráfego. 18ª ed. São Paulo, PINI , 2001.
NOTÍCIAS VILLARES (jornal interno das Indústrias VILLARES S/A), 1994.
WULFFSON, Don L. The Kid Who Invented the Popsicle: And Other Surprising
Stories About Inventions, Paperback, 1999.
Sites gerais pesquisados, sobre elevadores:
•
Site da Elevadores Otis (WWW.otis.com). Data da pesquisa, 10 de agosto de
2005.
•
Site da Elevadores Atlas Schindler (WWW.atlas.schindler.com.br). Data da
pesquisa, 10 de agosto de 2005.
•
Elevator World magazine (WWW.elevator-world.com). Data da pesquisa, 22 de
junho de 2006.
•
National Association of Elevator Contractors. (WWW.naec.org). Data da
pesquisa, 15 de julho de 2006.
•
Certified Elevator & Escalator Products Company, Inc.
(WWW.certifiedelevator.com). Data da pesquisa, 28 de abril de 2006.
•
KONE Elevators. (WWW.kone.com/en_AU/main). Data da pesquisa, 19 de
julho de 2006.
•
Mitsubishi Elevator. (WWW.mitsubishi-elevator.com). Data da pesquisa 6 de
outubro de 2006.
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 1- ELEVADOR – Evolução histórica
57
•
ThyssenKrupp Elevator (WWW.thyssenkruppelevator.com). Data da pesquisa,
7 de maio de 2006.
•
Site ELEVATOR INFO (WWW.columbia-elevator.com/info/history.html).
Data da pesquisa, 29 de agosto de 2005.
•
Site REVISTA ENGENHARIA (WWW.brasilengenharia.com.br/noticias). Data
da pesquisa, 15 de julho de 2006.
•
Site WIKIPEDIA (http://pt.wikipedia.org/wiki/Elisha_Graves_Otis). Data da
pesquisa, 15 de setembro de 2006.
CAPÍTULO 2
A PROBLEMÁTICA DA INTERFACE
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 2- A PROBLEMÁTICA DA INTERFACE
59
Capítulo 2
A PROBLEMÁTICA DA INTERFACE
2.1. Perfil da empresas
Até meados do ano 2000 poderia se afirmar que o perfil dos fabricantes de
elevadores era relativamente variado, pois ainda existiam alguns fabricantes totalmente
nacionais (ou pelo menos desenvolvendo tecnologias internamente). Estes fabricantes
ocupavam posições respeitáveis no mercado e faziam frente às grandes multinacionais,
lideres mundiais na produção e desenvolvimento de elevadores e escadas rolantes. O ponto
que mais chamava a atenção nesta luta aparentemente desigual era exatamente as
estratégias aplicadas pelas empresas no sentido de ganhar e manter a sua fatia no grande
bolo. As gigantes mundiais utilizavam o grande know-how e a possibilidade de produção
em maior escala e, em contrapartida, as empresas locais usavam o seu maior conhecimento
das preferências dos clientes e a baixa tiragem para melhorar o leque de opções.
Esta luta perdurou até a compra das duas mais respeitadas empresas nacionais pelos
tais gigantes mundiais (ATLAS, comprada pelo grupo Suíço Schindler e SUR, comprada
pelo grupo alemão THYSSEN).
2.2. Postura
O panorama de hoje ainda é de disputa, mas claramente o palco não é o Brasil, mas
sim o mundo. As empresas se digladiam baseadas em estratégias mundiais de avanço e
consolidação, seqüencialmente, observando fatores culturais, normas locais e potenciais de
crescimento individuais. Não é raro também, observar um plano de avanço coordenado, no
sentido de conter um passo muito agressivo contra um concorrente e automaticamente
evitar uma batalha de mercado com perdas para ambos os lados. O porte dos concorrentes
não permite estratégias de não observância das conseqüências.
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 2- A PROBLEMÁTICA DA INTERFACE
60
Uma coisa porém, não mudou, se mantendo exatamente como no passado e com
grande chance de permanecer assim no futuro: As empresas definem seu foco principal em
serviços e não na produção. Esta talvez seja uma das grandes causas do ínfimo
desenvolvimento tecnológico dos elevadores, durante as últimas décadas.
2.3. A interface com o usuário
A comunicação proxêmica
(10)
constitui-se no jogo de distâncias e proximidades
que se entretecem entre as pessoas e o espaço. Traduz as formas como nos colocamos e
movemos uns em relação aos outros, como administramos e ocupamos os nossos espaços
envolventes. A relação que os comunicantes estabelecem entre si, a distância espacial entre
eles, a orientação do corpo e do rosto, a forma como se tocam ou se evitam, o modo como
dispõem e se posicionam entre os objetos e os espaços, permite-nos captar mensagens
latentes. Podemos considerar quatro categorias de distâncias que guardamos entre o nosso
corpo e o corpo de outra pessoa:
•
A distância pública é a que reservamos para os acontecimentos em que não nos
envolvemos pessoalmente. Nas fronteiras de maior proximidade esta distância
pode ir dos 4 aos 9 m. Qualquer avanço nesta área é feito apenas por convite.
•
A distância social pode ir do comprimento de um braço até cerca de 4 metros.
De 1,0 à 1,50 metros é o que geralmente reservamos para contatos impessoais
ou sociais. De 1,5 à 3,5 metros ocorre o contato ou a separação entre
interlocutores: esta é a distância que é possível utilizar como argumento, tanto
para o contato como para a separação: é a distância mínima de trabalho ou
atividade pessoal.
•
A distância pessoal, que pode ir dos 40 cm até aproximadamente 1,20 metros, é
a distância que se mantém dos amigos mais próximos, marido e mulher, etc.
•
A distância íntima que se estende de 15 a 50 centímetros; a muito poucas
pessoas permitimos que cheguem tão próximo de nós.
____________________________
(10) Proxêmica: É o estudo das distâncias físicas que as pessoas estabelecem
espontaneamente entre si no convívio social, e das variações dessas distâncias de acordo com
as condições ambientais e os diversos grupos ou situações sociais e culturais em que se
encontram.
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 2- A PROBLEMÁTICA DA INTERFACE
61
É uma distância que permite um contato direto corpo a corpo. Todos os órgãos
dos sentidos se inundam de informações sobre o outro, que se encontra tão
próximo. As pessoas gostam de manter certas distâncias de outras pessoas ou de
objetos. E essa bolha de espaço invisível que constitui o "território" de cada
pessoa é uma das principais dimensões da sociedade moderna.
Dentro de uma cabina de elevador as regras de proxêmica se fazem presentes e
podemos notá-las com mais detalhes ao observar o padrão de ocupação de uma cabina.
Antes de discorrer sobre a pesquisa, tabulação e método e padrão de ocupação
propriamente dito, por questões éticas devo explicar e até me desculpar pelo método de
coleta de dados não tão ortodoxo. Porém, a veracidade, e consistência do material colhido
tende a justificar os meios.
Para o estudo do padrão de ocupação foram utilizados dados de um condomínio
com elevadores Schindler S300L, Residenciais, Rua Itaboraí, 424 – Bosque da Saúde
(138146 / 138147). Durante exatos trinta dias os usuários das duas cabinas, com capacidade
de nove passageiros, foram filmados ininterruptamente, sendo todo este volume de
informações tabulado e documentado em formato de corte superficial da geometria da
cabina. O fator que coloca a pesquisa em condição antiética foi a não informação dos
usuários quanto à filmagem. O condomínio resolveu localizar, de maneira documentada, os
responsáveis por atos constantes de vandalismo dentro das cabinas. Ao solicitar acesso aos
dados, foi informado das limitações condicionais ao uso das informações: Tabular os dados
sem retirar as fitas da área de segurança do condomínio, não divulgar nomes ou referências
a qualquer morador especificamente e uso exclusivo para geração de conhecimento
acadêmico. Desta forma o condomínio conseguiu identificar os vândalos e paralelamente
muitas informações desconhecidas, inclusive por especialistas em desenvolvimento de
elevadores, foram inseridas neste trabalho.
Características:
- 9 passageiros.
- ½ espelho ao fundo
- 20 pavimentos
- Com LCD instalado (Display de cristal líquido)
- Acabamento com aço inox
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 2- A PROBLEMÁTICA DA INTERFACE
62
- Piso de granito (Paulista)
- Corrimão de inox ao fundo
- HK = 2,4m (Altura livre da cabina)
Método: (Como já citado anteriormente) 30 dias de filmagem e análise por
tabulação simples.
Na fase inicial de ocupação do espaço interno da cabina já é possível observar uma
tendência dos usuários em não se aproximar e principalmente, não ficar de costas para o
outro. É muito clara a busca de proteção, e a necessidade latente de manter o outro dentro
do ângulo de visão, mesmo que em visão periférica. Estatisticamente também pode ser
observada a tendência, do usuário, em se posicionar em áreas com grande acesso à
informação e visão (78% dos usuários, quando estão sozinhos, tentem a manter a posição
que lhes permite visualizar o painel de comando da cabina e o espelho da cabina, ao mesmo
tempo). Para a correta interpretação dos dados tabulados, o retângulo lilás indica o número
de passageiros e o percentual de vezes que a posição se repetiu em trinta dias de
observação, e o círculo amarelo indica a seqüência de entrada na cabina. Importante
também é observar a seta, no círculo branco, que indica o olhar do usuário.

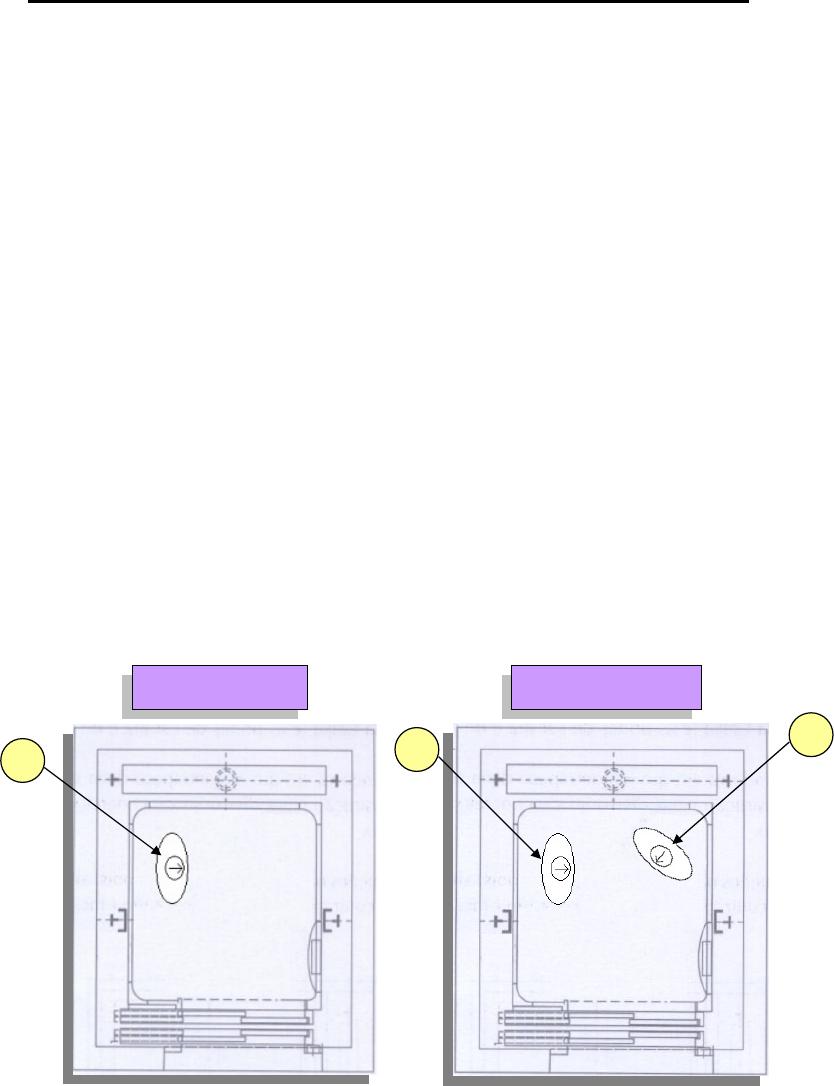

2.3.1. Padrão de ocupação
1 passageiro (78%)
2 passageiros (65%)
1
1
2
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 2- A PROBLEMÁTICA DA INTERFACE
63
O maior número de usuários mostra que as regras são as mesmas, em proporções
diferentes.
3 passageiros (75%) 4 passageiros (70%)
5 passageiros (62%) 6 passageiros (65%)
1
2
1
2
3
4
3
1
3
4
2
1
3
4
2
5
6
5
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 2- A PROBLEMÁTICA DA INTERFACE
64
7 passageiros (74%)
8 passageiros (54%)
9 passageiros (68%)
5
3
4
2
6
1
7
8
5
3
4
2
6
1
7
5
3
4
6
1
7
2
8
9
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 2- A PROBLEMÁTICA DA INTERFACE
65
Tabela 2.01
Quando o segundo usuário chega, a tendência é se colocar em condição oposta, mas
ainda com possibilidade de observar o primeiro usuário. Em 65% dos casos em que haviam
2 usuários na cabina, foi observado que o segundo usuário prefere perder a visão do painel
de comando a se aproximar do usuário que já estava na cabina. Até o sexto passageiro
adentrar, ainda é possível manter um padrão de ocupação circular e nunca de costas para
outro usuário. A entrada do sétimo obriga o sexto passageiro a ocupar uma posição
desconfortável (Esta sensação de desconforto é visível na expressão facial e disposição dos
membros). O oitavo e nono passageiros ocupam posições desprivilegiadas, já que o sétimo
permanece na porta (Deslocando-se para fora somente no momento de entrada de outro
usuário). Também é observável que somente a extrema necessidade faz com que novos
passageiros adentrem a cabina, quando a mesma já esta ocupada por 6 passageiros.
2.3.2. Análise comportamental
Uma análise comportamental também foi efetuada, baseada nos dados colhidos no
mesmo condomínio. Desta feita, os resultados foram tabulados em formato de gráficos
visando uma rápida e clara interpretação dos diferentes casos e situações. A tabela 2.01
indica a classificação por grau de atividade (11).
____________________________
(11) Para este trabalho, a expressão “Grau de atividade” deve ser interpretada como toda e
qualquer atividade executada pelo usuário, quando dentro da cabina do elevador, seja fala,
movimentos, expressões, etc.
GRAU
CLASSIFICAÇÃO ATIVIDADE
5
TOTALMENTE LIVRE
4
LIVRE RESTRITO AO OLHAR
3
SEMI RESTRITA - MOVIMENTO PADRÃO
2
RESTRITA - PROXÊMICA
1
LIMITADA - FUGA DE OLHARES
LEGENDA DOS NÍVEIS DE ATIVIDADE
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 2- A PROBLEMÁTICA DA INTERFACE
66
Gráfico 2.01
Gráfico 2.02
Passageiros > Homens
Gráfico de atividade pessoal dentro da cabina (>Homens)
Gráfico de atividade pessoal dentro da cabina
Passageiros
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 2- A PROBLEMÁTICA DA INTERFACE
67
Gráfico 2.03
Gráfico 2.03
Em uma amostragem de 248 moradores (12), sendo que ainda foram observados
mais 184 indivíduos externos (visitantes, entregadores, empregados, etc), foi possível traçar
um perfil comportamental diferente daquele conhecido pelos arquitetos e especialistas em
desenvolvimento de elevadores. O fato mais discutido e questionado foi o nível de
atividade dos homens ser maior que o das mulheres, quando os mesmos se encontram
sozinhos no interior de uma cabina, que supostamente seria privacidade total.
Não quero estabelecer um padrão regional e muito menos nacional, afinal para tanto
seria necessário que a amostragem fosse logicamente muito maior, porém baseado no
material colhido e tabulado neste trabalho, posso afirmar que ainda sabemos muito pouco
sobre os usuários de elevadores e conseqüentemente temos poucas ferramentas para lidar
com os conflitos de interface. As suposições utilizadas não são consistentes e deveriam ser
pesquisadas mais profundamente, e em alguns casos até reavaliadas.
____________________________
(12) 20 andares, duas torres, dois apartamentos de dois dormitórios por andar.
Passageiros > Mulheres
Gráfico de atividade pessoal dentro da cabina (>Mulheres)
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 2- A PROBLEMÁTICA DA INTERFACE
68
2.3.2.1. Tópicos observados durante a análise
• O espelho só é utilizado na íntegra até, no máximo, dois passageiros.
• A partir de sete passageiros o público feminino já evita o elevador.
• Os painéis (paredes) são os mais procurados (a partir de dois passageiros)
• O sétimo passageiro tende a permanecer na porta.
• Para uma cabina de nove passageiros, lotação de sete é aceitável pelos
usuários.
• A sinalização no totem perde a função a partir do quarto passageiro.
• A área mais procurada para apoio (costas) é o corrimão.
• Em 92% dos casos, o indivíduo sozinho interage com a cabina.
• A proximidade excessiva é desconfortável, mas ficar de costas é pior.
• Iluminação de 50 lx (conforme norma NM207) é considerada insuficiente, pelos
usuários
.
• Quanto maior o pé direito HK (13), melhor (2,5m é considerado ótimo).
• Porta de abertura central CL (14) é preferível em relação a lateral.
•
Diferente do que se imaginava, o indivíduo do sexo masculino tende a ser
mais ativo quando se encontra sozinho na cabina.
•
O corrimão é mais utilizado como acento do que como apoio.
•
O aço inoxidável lixado é o acabamento mais comprado pelas construtoras,
com a alegação de nobreza e resistência. Porém, o usuário tende a evitar o
toque com os painéis por dois motivos: Aparência de frieza e a constante
aplicação de vaselina líquida para limpeza da superfície.
•
O usuário do sexo masculino interage com sua aparência somente enquanto
está sozinho na cabina.
•
O usuário do sexo feminino raramente interrompe uma correção na
aparência quando outro usuário adentra a cabina do elevador.
____________________________
HK (13) : Termo técnico utilizado pelos especialistas da área de elevadores , que tem por
significado a altura livre, compreendida entre o teto falso e o piso da cabina.
CL (14) : Termo técnico utilizado pelos especialistas da área de elevadores , que tem por
significado um tipo especifico de porta de abertura central automática.
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 2- A PROBLEMÁTICA DA INTERFACE
69
Gráfico 2.04
Gráfico 2.05
FAIXA HORÁRIA
Gráfico de taxa de uso no intervalo de 24 horas – dia útil
Utilização
0,00
10,00
20,00
30,00
40,00
50,00
60,00
70,00
80,00
90,00
100,00
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 0
Utilizaçao
Utilização
FAIXA HORÁRIA
Gráfico de taxa de uso no intervalo de 24 horas – dia útil – Prédio comercial
Utilização comercial
0,00
10,00
20,00
30,00
40,00
50,00
60,00
70,00
80,00
90,00
100,00
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 0
Utilizaçao
Utilização comercial
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 2- A PROBLEMÁTICA DA INTERFACE
70
Uma outra informação também pode ser obtida destas duas instalações, trata-se da
taxa de uso (15) no intervalo de vinte e quatro horas. Embora o trabalho tenha sido focado
em um condomínio residencial, somente por uma questão de comparação um gráfico obtido
de um prédio comercial foi anexado (gráfico 2.05).
2.4. A interface na visão do usuário
2.4.1. Sensações e opiniões de usuários
Este tópico visa obter dados sobre as sensações e opiniões de usuários, quanto à
interface com o elevador. O método selecionado para a obtenção dos dados foi um
questionário (Anexo-1), cujo qual conduz o entrevistado para questões ligadas a medos,
visão ou entendimento da tecnologia aplicada e percepção de valor, segurança e qualidade.
Para que o entrevistado qualificasse as respostas sem padrões comparativos e,
principalmente, não se sentisse preso a tabulações pré-estabelecidas, a resposta foi dada em
uma linha contínua com referência de escala percentual (0 a 100%).
A população de interesse deste estudo abrange quatro edifícios residenciais e um
comercial, sendo que as dimensões das cabinas, tipos de sinalização e padrão de
acabamento foram variados e mapeados, visando evitar que os dados tenham qualquer
influência de fatores predominantes.
O tipo de amostragem utilizado nesta pesquisa foi a amostragem por percentual do
grupo, ou seja, para cada população absoluta foram entrevistados 20% do total. Desta
forma, foram obtidos setenta e dois questionários preenchidos na íntegra.
Os questionários foram analisados e tabulados em formato de gráfico, para cada
item de interesse da pesquisa.
____________________________
(15) Os dados de taxa de uso são obtidos diretamente do comando processado do elevador,
que arquiva este e outros dados referentes ao funcionamento do sistema. Número de viagens,
falhas codificadas, versão de software e recentes alterações são apenas algumas das
informações mantidas em arquivo. Logicamente esta capacidade depende do tipo de comando
aplicado.
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 2- A PROBLEMÁTICA DA INTERFACE
71
Gráfico 2.06
Itens de interesse:
a) Visão da necessidade (16);
b) Medos e fobias;
c) Visão da segurança;
d) Visão estética;
e) Confiança no fabricante;
f) Visão da qualidade;
g) Visão da tecnologia.
Gráfico com os dados tabulados de todos os itens de interesse:
____________________________
(16) A visão da necessidade deve ser interpretada como a forma que o usuário interpreta a real
necessidade de existência do elevador.
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 2- A PROBLEMÁTICA DA INTERFACE
72
Pontos de especial importância, obtidos durante a tabulação dos dados:
• Homens e mulheres foram tabulados em separado por apresentarem visões
semelhantes dentro do grupo e distintas em relação ao sexo oposto.
• O público feminino (dentro do universo pesquisado) tende a dar mais
importância ao elevador do que o público masculino.
• Os medos e fobias estão fortemente presentes para usuários de elevadores de
uma maneira geral, porém ligeiramente maior para o público feminino.
• A grande maioria dos usuários considera o elevador como um transporte
seguro, de uma maneira geral. Embora não possam explicar como esta
“segurança” atuaria, ou que tecnologia estaria envolvida. Mas o sentimento é
positivo.
• A visão estética é o item em que os usuários tendem a ser mais
questionadores, e por vezes, até excessivamente críticos. O foco de atenção
está na cabina, em especial, na altura livre, iluminação e materiais de
acabamento.
• A confiança no fabricante é boa, mas existe sempre uma tendência de
apontar para um equilíbrio de custo beneficio mais favorável ao usuário.
• A visão da qualidade, em geral, é boa. Os homens tendem a perceber mais
qualidade no produto do que as mulheres.
• A visão da tecnologia é o item que demonstra a maior falha por parte dos
fabricantes, no que se refere à interface com o usuário. O conhecimento da
tecnologia, aplicada nos elevadores, é muito baixo e o usuário se restringe a
opinar e interagir em um universo que compreende apenas o carro (cabina e
sinalização). É fato que a maioria dos usuários não se interessariam por
saber detalhes funcionais e construtivos de uma máquina de transporte
vertical, mas conhecer de forma superficial as vantagens tecnológicas,
funções, e a dinâmica funcional do elevador poderá, sem dúvida, facilitar as
vendas de um determinado produto que atenda uma determinada demanda,
ou até criar-se uma nova demanda mercadológica, em que usuários mais
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 2- A PROBLEMÁTICA DA INTERFACE
73
conscientes venham a fomentar produtos mais seguros, confortáveis ou
ecologicamente corretos.
2.5. Claustrofobia
A palavra “claustrofobia” pode começar a ser analisada por sua formação, o sufixo
fobia se origina do latim científico, phobia e vem do grego, significando medo intenso, ou
irracional, aversão instintiva, hostilidade ou uma reação mórbida no confronto de qualquer
coisa. Ocasiona um estado de angústia, impossível de ser dominado, que se traduz por
violenta reação de evitamento, e que sobrevém de modo relativamente persistente, quando
certos objetos, tipos de objeto ou situações se fazem presentes, imaginados ou
mencionados.
Desta forma, claustrofobia é uma aversão ou medo mórbido irracional,
desproporcional persistente e repugnante a lugares fechados, ou de tamanho reduzido.
Phobia deriva-se da palavra grega phobos, também nome de uma divindade grega,
significando "pânico, terror", que incutia medo aos inimigos; daí os guerreiros dispunham
de sua imagem nas armas. Esse “deus” provocava, segundo a lenda, medo intenso em seus
inimigos, pois sua face era terrivelmente feia.
As fobias são classificadas entre as neuroses de angústia, na teoria clássica das
neuroses. A fobia é vista como uma forma especial de medo; ela apresenta as seguintes
características: 1) desproporção entre a emoção e a situação que a provoca; 2) medo sem
explicação razoável; 3) ausência de controle voluntário; 4) tendência à evitar essa situação.
Freud levantou a hipótese de que a função primária da ansiedade é avisar o ego de
que um impulso inconsciente proibido está exigindo expressão consciente, assim,
alertando-o para fortalecer e posicionar suas defesas contra a força instintiva ameaçadora.
Freud achava que o transtorno fóbico era conseqüência de conflitos centralizados em um
complexo de Édipo mal resolvido, o poder do ego torna-se, então, suficiente apenas para
manter o impulso fora da consciência imediata do indivíduo.
Os mecanismos de defesa utilizados pelos pacientes fóbicos incluem: o
deslocamento, isto é, o conflito é deslocado da pessoa para um objeto ou situação
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 2- A PROBLEMÁTICA DA INTERFACE
74
aparentemente insignificante que passa a despertar a ansiedade de alerta da pessoa; e o
evitamento, ou seja, a pessoa evita o objeto ou situação fóbica.
"Um dos efeitos do medo é perturbar os sentidos e fazer com
que as coisas não pareçam o que são”.
Miguel de Cervantes - Dom Quixote, século XVII
Pessoas com claustrofobia costumam evitar elevadores, trens e aviões. A
claustrofobia também pode se manifestar no meio de multidões. Popularmente, a
claustrofobia é considerada o oposto da agorafobia, que é o medo de lugares abertos.
Não é, definitivamente, difícil encontrar um usuário de elevador que sofra de
claustrofobia. Logicamente a intensidade pode variar, mas os efeitos (sintomas) são os
mesmos, e o tratamento quando aplicado é oriundo da psicanálise clássica.
No caso dos elevadores panorâmicos é possível notar indivíduos que sofrem de
uma Segunda fobia típica de ambientes como cabinas de elevadores, a acrofobia, que é
abordada no próximo capítulo.
2.6. Acrofobia
A acrofobia ( Do grego ákron, altura + phobeín, ter terror é o medo irracional de
lugares altos. Pessoas que sofrem de acrofobia podem se habituar com determinados
lugares altos em particular, isto é, perder o medo desses lugares, mas a sensação de medo
voltará quando o indivíduo for a algum outro lugar alto. Uma quantidade surpreendente de
alpinistas têm acessos intermitentes de acrofobia.
A acrofobia pode ser perigosa, pois indivíduos que sofrem dela podem ter um
ataque de pânico ao encontrarem-se em um lugar alto e não vislumbrarem uma forma de
sair dele. Alguns indivíduos sentem uma urgência em sair de lugares altos, embora não de
forma suicida. Curiosamente, não existe uma correlação entre a acrofobia e a aerofobia
(medo de voar). A diferença parece ser que, enquanto se está voando, não há conexão
visual entre a aeronave e o solo logo abaixo. Há pilotos que sofrem de acrofobia e
conseguem exercer sua profissão normalmente, embora haja relatos do medo que emerge
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 2- A PROBLEMÁTICA DA INTERFACE
75
subitamente se uma conexão com o solo é feita, por exemplo voar próximo a edifícios altos
ou falésias.
A altura exerce um medo comum e até certo ponto compreensível. Estar próximo de
um precipício pode acarretar medo de escorregar e despencar. É normal, já que se trata de
um perigo real, diferente do medo de ficar, por exemplo, trancado em um banheiro. O
medo, no entanto, torna-se irracional quando ocorre diante do simples fato de a pessoa se
encaminhar em direção a uma janela de um prédio, ou de estar em locais altos que são
protegidos por grades ou vidros espessos, como os edifícios com vista panorâmica. As
pessoas com fobia de altura reagem com medo nas situações envolvendo altura, não
conseguem olhar para baixo, sentem vertigem. As situações geradoras de medo são bastante
variáveis e vão de mezaninos de teatros, passando por escadas, escadas rolantes, ladeiras,
elevadores panorâmicos, até o topo de edifícios bem altos.
É comum que os portadores de acrofobia apresentem um medo de perder o controle
e de se jogarem do local em que se encontram. Também é comum terem a sensação de
estarem sendo "puxados" para baixo. Isso ocorre mesmo com a presença de anteparos
protetores.
2.6.1. A química do medo
Como o corpo reage numa situação de ameaça, seja ela real ou não:
a) Cérebro: as estruturas responsáveis por iniciar a reação a estímulos amedrontadores são
as amídalas cerebrais, localizadas na região das têmporas. Elas enviam um sinal ao
hipotálamo, região de controle do metabolismo, para que seja intensificadas a produção de
adrenalina, noradrenalina e acetilcolina. Em uma fração de segundo, a descarga dessas
substâncias causa alterações no funcionamento de diversas partes do corpo.
b) Olhos: a química do medo faz com que as pupilas se dilatem. Isso diminui a capacidade
de a pessoa reparar nos detalhes que a cercam, mas aumenta o poder de visão geral. Em
tempos ancestrais, esse recurso permitia que o homem identificasse no escuro das cavernas
um predador e as possíveis rotas de fuga.
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 2- A PROBLEMÁTICA DA INTERFACE
76
c) Coração e pulmões: o aumento do nível de adrenalina eleva os batimentos cardíacos. A
maior irrigação sangüínea faz com que cérebro e músculos trabalhem mais intensamente,
deixando a pessoa alerta e ágil. O fato de o coração bater acelerado exige maior
oxigenação, daí por que a respiração se torna mais curta, ofegante.
d) Estômago: muitas pessoas, em situações de medo, sentem dor na região estomacal
devido ao aumento na produção de acetilcolina. A liberação em maior quantidade de sucos
gástricos acelera a digestão e a transformação dos alimentos em energia.
2.7. Vandalismo
O tema “vandalismo” possui uma abrangência muito grande e, em função de tornar
esta pesquisa mais focada, somente o vandalismo em elevadores será abordado.
O vandalismo em elevadores é um tema muito especial, pois trata de um
comportamento estranho, até mesmo para o vândalo comum. O vândalo que ataca a cabina
e sinalizações do elevador, em geral mora no edifício e é direta ou indiretamente o
proprietário do bem que está sendo destruído. Trata-se de uma ação que extrapola até as
razões tradicionalmente alegadas para a depredação. A faixa etária do indivíduo está entre
dez e vinte e cinco anos, e não tem um nível cultural específico.
Motivos alegados para o vandalismo em elevadores:
•
Tempo elevado de viagem;
•
Frestas aparentes;
•
Solidão;
•
Impulso para teste da resistência;
•
Baixa qualidade dos materiais empregados;
•
Impulso incontrolável sem uma explicação específica.
Táticas mais adotadas para inibir o vandalismo em elevadores:
•
Instalação de espelho na cabina;
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 2- A PROBLEMÁTICA DA INTERFACE
77
Foto 2.01 Cabinas panorâmicas instaladas em obras comerciais.
•
Instalação de câmera falsa ou funcional;
•
Instalação de sinalização e dispositivos antivandalismo;
•
Instalação de dispositivos de alarme;
•
Aumento da intensidade de iluminação da cabina.
Embora a maior parte dos vândalos de elevadores seja do sexo masculino, o sexo
oposto tem suas formas características de ataque. Trata-se, em geral, de riscos (utilizando
chaves de veículos ou outras quaisquer) ou manchas (geradas por tipos diversos de
maquiagem).
2.8. Problemática do elevador panorâmico
Elevadores panorâmicos, que na década de setenta eram uma moda incontestável,
hoje são aplicados somente em empreendimentos onde a visão externa ao edifício venha a
agregar valor ao ambiente interno.
São muito mais caros e complexos, em sua instalação e manutenção, quando
comparados com um elevador convencional. Sua estrutura também apresenta um
coeficiente de segurança de faixa cinco. (Exagerado mesmo para padrões europeus).
Também são os elevadores temidos pelos acrofóbicos (Vide 9.3.), e mesmo para
aqueles que se dizem livres desta fobia, geralmente costumam preferir velocidades mais
baixas e percursos não tão elevados.
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 2- A PROBLEMÁTICA DA INTERFACE
78
Foto 2.02 Cabina panorâmica em fase final de montagem.
2.9. Narrativas de casos
Alguns casos abordando situações estranhas, de perigo ou mesmo cômicas foram
acrescidas a esta pesquisa, visando tornar o universo de interface com elevadores mais
transparente. Foram selecionados casos com tópicos diferentes e principalmente aqueles
que definitivamente marcaram a memória do usuário, ou mesmo, interferiram na sua
maneira de relacionamento com o transporte.
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 2- A PROBLEMÁTICA DA INTERFACE
79
•
Caso 1
O usuário ABS alega ter passado mal dentro do elevador e vomitado dentro do
bolso (bolso de avental) de uma senhora que estava presente. Segundo o usuário, a
ação foi tão discreta que a senhora não percebeu o ocorrido e saiu tranqüilamente da
cabina.
•
Caso 2
O usuário PRM alega ter ficado preso dentro do elevador, da empresa que trabalha,
por um final de semana inteiro. Ao encontrá-lo na segunda feira de manhã, o mesmo
estava muito faminto e levemente desidratado. A empresa mantinha a equipe de
segurança circulando fora da área de segredos estratégicos, área em que o Sr. PRM
exerce suas funções.
•
Caso 3
O usuário adolescente PCA alega utilizar a cabina do elevador residencial do prédio
onde reside para atos amorosos com sua parceira VC. Segundo o adolescente, o
local inspira isolamento, tranqüilidade e um certo risco, que segundo ele, é
fascinante.
•
Caso 4
A usuária SPK relata que teve sua bolsa completamente destruída por um elevador
comercial, quando uma barra de reversão (dispositivo que impede que a porta da
cabina e pavimento se feche enquanto o usuário está passando) falhou prendendo a
bolsa e destruindo a mesma ao partir para outro pavimento. A equipe de
manutenção alegou que se tratava de um dispositivo muito antigo e uma versão
eletrônica poderia ser instalada como modernização.
•
Caso 5
A usuária NGC alega que em determinado dia, quando o elevador residencial do
prédio onde mora, estava em viagem ascendente, o mesmo parou bruscamente e
partiu em queda “livre” (situação irreal), por pelo menos dois andares. Após uma
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 2- A PROBLEMÁTICA DA INTERFACE
80
parada brusca, a usuária somente pode sair da cabina quando a equipe de
manutenção chegou e liberou os freios de segurança.
•
Caso 6
Funcionários de uma empresa de seguros, situada no centro de São Paulo, alegam
que os dois elevadores que servem o edifício são aparentemente movimentados por
“fantasmas”. Todas as madrugadas os elevadores se movimentam sem a
necessidade de comandos. O posto de manutenção alega que o fato é impossível,
uma vez que o comando não é processado, e os armários são providos de relês.
Mesmo assim, todos os dias, à meia noite várias chamadas são registradas nas
cabinas, sincronicamente e sem nenhum funcionário no recinto.
2.10. Considerações
As bases de informação de campo obtidas para este trabalho foram questionários
(Anexos 1 e 2) e filmagens (As filmagens foram obtidas por um condomínio que
gentilmente me permitiu acesso aos dados, sob condições de sigilo). Foi observada uma
cooperação por parte dos moradores muito mais expressiva do que por parte dos
construtores, arquitetos e fabricantes, sendo por isso, o questionário proposto para esta
faixa de pesquisados (Anexo-2), não respondido na íntegra. Porém, para esta faixa de
pesquisados, que não aceitaram a simples condução por questionário, os dados foram
obtidos por entrevista.
A maneira com que os diferentes tipos de pesquisados reagiram à coleta de dados já
expõem razões importantes, referentes à situação atual dos elevadores. Os moradores, de
uma maneira geral, são mais permissivos ao direcionamento. Isto não significa
necessariamente não possuir uma opinião, ou ser desvinculado de assuntos relevantes, mas
é uma característica de, em geral, não fazer valer o próprio direito. A postura dos
construtores, fabricantes e arquitetos é diferente neste parâmetro, ou seja, raramente
permitem que sejam conduzidos. Para obter informações sobre um tema específico, foi
necessário ouvir vários assuntos irrelevantes e por várias vezes, redirecionar o assunto
durante a entrevista.
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 2- A PROBLEMÁTICA DA INTERFACE
81
A tabulação dos dados mostrou também uma gama de atitudes desconhecidas por
parte dos fabricantes, o que mostra o quão necessário é um estudo nesta área, afinal fabrica-
se elevadores há muitos anos e direciona-se as pesquisas à fatores mercadológico,
simplesmente ignorando a necessidade de conhecer o usuário e suas características, bem
como os problemas de interface, já mencionados anteriormente. Se por um lado os
fabricantes se mostram ativos - negando o direcionamento e querendo conduzir o que
fazem e dizem - por outro, são passivos ao não tentar conhecer melhor o cliente secundário
(Usuário) . O cliente primário (Construtores e arquitetos) por sua vez, não atua diretamente
na melhoria do produto, mas sim pressiona para baixar custos e só expõem opiniões para
produtos já desenvolvidos, o que retrai a dinâmica de criação dos fabricantes.
2.11. Bibliografia do Capítulo 2
BERNICK, M. A. Ansiedade. Revista Brasileira de Medicina. Vol. 46, no 4, p. 99,
1989.
FILHO, João Gomes. Ergonomia do Objeto. Sistema técnico de leitura ergonômica.
1ª ed. São Paulo, Escrituras, 2004.
HALL, Edward T. Dimensão Oculta, A. São Paulo, Martins Fontes, 2005.
KAPLAN, H. I., SADOK, B. J e GREBB, J. A
Compêndio de Psiquiatria. Ciências
do Comportamento e Psiquiatria Clínica. 7ª ed. Porto Alegre, Artes Médicas, 1997.
LOUZÂ NETO, M.R., MOTTA, T. E WANG, Y.P. Psiquiatria Básica. 1ª ed Porto
Alegre, Artes Médicas, 1995.
USDIN, G. e LEWIS, J.M. Psiquiatria na Prática Médica . 1ª ed. Rio de Janeiro,
Guanabara Koogan, 1981.
Norma NBR NM207. Norma Mercosul (Baseada na EN 81 – Norma européia)
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 2- A PROBLEMÁTICA DA INTERFACE
82
Norma NBR 5665. Cálculo de tráfego nos elevadores.
Norma NBR13994. Norma brasileira para portadores de deficiência em cabinas de
elevador.
Sites gerais pesquisados, sobre elevadores:
•
Site da Elevadores Otis (WWW.otis.com). Data da pesquisa, 10 de agosto de
2005.
•
Site da Elevadores Atlas Schindler (WWW.atlas.schindler.com.br). Data da
pesquisa, 10 de agosto de 2005.
•
Elevator World magazine (WWW.elevator-world.com). Data da pesquisa, 22 de
junho de 2006.
•
National Association of Elevator Contractors. (WWW.naec.org). Data da
pesquisa, 15 de julho de 2006.
•
Certified Elevator & Escalator Products Company, Inc.
(WWW.certifiedelevator.com). Data da pesquisa, 28 de abril de 2006.
CAPÍTULO 3
O PAPEL DO DESIGN
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 3- O PAPEL DO DESIGN
84
CAPÍTULO 3
O PAPEL DO DESIGN
O papel do design, em uma interpretação conceitual, deveria ser de interferência
criativa, ética, e sócio-ambiental positiva, mas tanto quanto ocorre em outras áreas, os
elevadores também sofrem com profissionais de ética questionável e visão irresponsável de
produção.
Os ambientes que compõem as habitações se caracterizam por funções de uso
diferenciadas do ponto de vista sócio-comportamental, de trabalhos - tarefas operacionais e
de atendimento às necessidades dos seus usuários – moradores. O caso do elevador, no
ambiente residencial não é diferente.
O conforto ambiental buscado, em tese, durante a elaboração da cabina para
elevador, leva em conta as condições naturais e / ou artificiais que concorrem, em grande
parte, para a segurança, a comodidade, o bem estar e a própria saúde dos usuários.
As soluções projetuais deveriam ser pensadas a priori, dentro de um enfoque
ergonômico sistêmico, de tal modo que pudessem abranger todas as integrações. Mas,
baseado em pesquisa e análise dos dados, pode-se notar que os fatores determinantes dos
projetos são custos, viabilidade de fabricação e fatores estéticos questionáveis.
Esta prática, já comum no mercado nacional de elevadores, tem gerado uma
profusão de produtos inadequados ao uso, pois os fatores ergonômicos somente são
considerados – e até mesmo efusivamente alardeados – se não alterarem ou melhorarem o
fator custo.
As soluções de projeto, quando pensadas com base em um enfoque ergonômico e
funcional, não só são importantes como cruciais, principalmente quando associadas aos
usuários mais dependentes, como crianças, pessoas idosas, e usuários portadores de
deficiência física ou mental. É fato, porém, que ainda falta muita informação ao usuário,
no que se refere a itens de verdadeira importância. Ainda pode-se utilizar a frase que os
fabricantes usam como lema: “O cliente compra a cabina e não se importa se a máquina
existe”.
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 3- O PAPEL DO DESIGN
85
"Requisitos de projeto são as diversas qualidades desejadas,
a priori, para a materialização de um produto final”.
Filho, J.Gomes – Ergonomia do Objeto 2003.
O indivíduo encarregado do projeto deve seguir uma metodologia específica, a qual
possui como base funcional o conhecimento das qualidades desejadas e uma especificação
clara do escopo de projeto. Porém, sem um conhecimento detalhado dos anseios dos
usuários e principalmente com uma visão unilateral dos anseios dos fabricantes, a
problemática tende a perdurar.
"Tudo se torna fácil quando se conhece o modo de proceder
para alcançar a solução de algum problema...”.
Munari, B. – Das Coisas Nascem Coisas 2002.
Mas, como citado anteriormente, a complexidade dos fatores extrapola o projeto e
avança para fatores sócio-culturais. A sociedade também atua de maneira passiva e os
profissionais de projeto são cada vez mais direcionados por fatores puramente industriais.
"Para explicar a natureza de evolução histórica do desenho
industrial é necessário incluir a discussão dos contextos
organizacional e social que fornecem estimulo para a
concepção dos designs...”.
Heskett, J. – Desenho Industrial 1998.
“O futuro do design na América Latina depende menos do
grupo relativamente pequeno dos designers do que de outros
participantes da produção industrial”.
Bonsiepe, G. – Design 1997.
“Muito freqüentemente, porém, a indústria tende a inventar
falsas necessidades para poder produzir e vender novos
produtos. Neste caso, o designer não deve deixar-se envolver
numa operação que se destina ao lucro exclusivo do
industrial e ao prejuízo do consumidor”.
Munari, B. - Das Coisas Nascem Coisas 2002.
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 3- O PAPEL DO DESIGN
86
Particularmente eu apoio os autores citados na página anterior e tomo a liberdade de
fazer uma complementação, com base nos dados pesquisados: O comprador do elevador,
em geral , não é o usuário, e conseqüentemente baseia sua decisão em custo. Não interfere
no desenvolvimento, pois se considera integrante de outro feudo, se mantendo assim em
uma posição de expectador e juiz daquilo que lhe é apresentado.
3.1. Fatores técnicos
Embora pareça, quando se observa o problema de integração, os fatores técnicos são
logo apontados como os principais limitantes. Mas, o desenrolar da pesquisa mostrou
fatores de maior interferência, sendo que os fatores técnicos, em alguns casos, são até
coadjuvantes no quadro geral.
A primeira dificuldade para um projeto de elevador ser mais amigável e permitir
uma melhor integração na construção civil, é a unidade de medida adotada. Um elevador é
fruto de desenvolvimento da área industrial, sendo necessário a aplicação de materiais e
elementos de fixação padronizados. Estes elementos vão se juntar e compor sub
componentes, que por sua vez também farão parte de componentes e sistemas. Neste
momento já está instaurada a dificuldade dimensional de adaptação, ou seja, como montar
um componente com precisão milimétrica em uma parte da construção civil com variação
dimensional na faixa de 30 milímetros?
A limitação de materiais, por fatores tais como normas, custo ou pura limitação de
resistência, também trazem seus prejuízos no âmbito estético, afinal aço e seus possíveis
acabamentos não são muito compatíveis com a gama de possíveis acabamentos utilizados
pela arquitetura.
Em suma, por mais regulagens e ajustes, desenvolvidos para absorver as diferenças
nas tolerâncias dimensionais, por mais escaramuças criadas para ocultar a frieza dos
materiais, típico dos elevadores, não será possível reduzir os problemas de integração
derivados dos fatores técnicos, se designers, arquitetos e engenheiros continuarem a
trabalhar os seus inventos dentro de feudos isolados. A sinergia que ocorre no
desenvolvimento dos componentes do elevador visando a perfeita integração funcional
deveria ser mais abrangente, envolvendo arquitetura e a construção como um todo.
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 3- O PAPEL DO DESIGN
87
3.2. Fatores ambientais
“A sustentabilidade ambiental é um objetivo a ser atingido e
não, como hoje muitas vezes é entendido, uma direção a ser
seguida”.
Manzini, E. e Vezzoli, C. - O Desenvolvimento de
Produtos Sustentáveis 2002.
Dentro do universo dos elevadores, os fatores ambientais são geralmente
observados, mas também de maneira direcional e não como objetivo. As grandes empresas
(multinacionais) já operam dentro de regras de limitação de substâncias perigosa, e utilizam
um PCP (17) que é composto por análises de performance ambiental, ou seja, antes do
produto ser lançado ele é comparado com o produto que se encontra em produção, no que
se refere ao impacto ambiental. Porém, essa análise não é reprovativa em países menos
conscientes quanto à ecologia.
O termo “Metabolismo social”, usado por Manzini e Vezzoli é o que, na minha
opinião, melhor expressa esta condição cíclica de objetivos, valores e desejos que a
sociedade está inserida. O fabricante não é mais ecologicamente correto porque a sociedade
não exige, a sociedade não exige porque ainda não digeriu a idéia dos riscos ambientais e
assim por diante.
“Aumentar a inteligência de um sistema significa, em si,
fazer com que as tecnologias da informação e da
comunicação sejam o sistema central e evolutivo do
metabolismo social e permitam uma melhor aproximação dos
modelos da ecologia industrial”.
Manzini, E. e Vezzoli, C. - O Desenvolvimento de
Produtos Sustentáveis 2002.
Ou como diria Lina Bo Bardi: “Uma tomada de consciência coletiva é necessária”.
____________________________
(17) PCP: Product Cycle Process. Que em português significa: Processo do ciclo de produto.
As empresas mais estruturadas, no que se refere ao ciclo completo do produto - da criação à
eliminação - possuem um processo documentado para ser seguido.
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 3- O PAPEL DO DESIGN
88
Foto. 3.01
– Porta de eixo vertical com janela de observação.
3.3. Fatores sócio-culturais
A trajetória do elevador é interessante, no que se refere à sua influência social,
passando por fases de ajuste e adaptações. Alguns fatores, porém, acabaram por gerar
involuntariamente costumes e atitudes específicas, moldando a sociedade e mais
logicamente sendo moldado por ela. Dos vários exemplos desta relação de adaptações
mútuas, tomarei como foco apenas um: A pequena janela que existia nas portas de
pavimento de eixo vertical.
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 3- O PAPEL DO DESIGN
89
Foto. 3.02
– Puxador de porta de eixo vertical.
Esta pequena janela foi criada devido ao fato de o usuário estar acostumado a ver o
movimento da cabina através das portas mais antigas, chamadas de pantográfica. O ponto é
que as portas pantográficas eram desconfortáveis, geravam muito barulho e a segurança era
precária. O aparecimento das portas de eixo vertical era sinônimo de modernidade e maior
segurança, mas o indivíduo que estava em frente à porta de pavimento ainda dependia de
ver se a cabina estava no pavimento ou não. Em paralelo, alguns costumes passaram a fazer
parte do cotidiano destes usuários, sendo que um deles era analisar o fluxo de ar na janela
de observação e identificar se a cabina estava em movimento ou não. Para observadores
mais atentos, posicionados nos andares extremos, o fluxo podia indicar o sentido de
movimento da cabina.
Mas, em meados da década de 90, este tipo de porta também foi descontinuado,
devido ao grande número de acidentes atribuídos às suas falhas de contatos de segurança e
também, à tendência dos moradores de reterem a cabina em um pavimento, bastando para
isto manter a porta aberta. O desaparecimento da porta de eixo vertical também fez
desaparecer a janela de observação e juntamente com ambos, o hábito de analisar o
movimento da cabina pelo fluxo de ar advindo do poço. Hoje as portas são automáticas de
abertura lateral ou central e a informação de movimento está disponível em displays
eletrônicos. O puxador, item que também exigia uma ação do usuário antes de entrar na
cabina, mas lhe dava o poder de manter a cabina no pavimento, também passou a ser
apenas parte da história (alguns ainda estão presentes em elevadores mais antigos).
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 3- O PAPEL DO DESIGN
90
Foto. 3.03
– Porta automática de abertura lateral, com indicador de posição.
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 3- O PAPEL DO DESIGN
91
Vários outros itens que surgiram desta relação usuário e elevador, também
desapareceram por motivos de segurança ou simples adequação às melhorias funcionais. O
ascensorista está quase extinto, afinal os sistemas processados são mais precisos, rápidos e
ainda economizam energia em relação aos rapazes e moças que distribuíam sorrisos e
cumprimentos aos passageiros. É quase certo o seu desaparecimento, assim como ocorreu
com algumas de suas ferramentas de trabalho: As manivelas de bronze, os bancos fixados
na estrutura da cabina, o indicador mais baixo para uso de quem está sentado, etc.
3.3.1. Visão dos usuários
Embora o capítulo anterior trate a questão da integração de maneira mais
abrangente, a visão do usuário foi abordada neste tópico de maneira mais específica em um
condomínio de classe média baixa, onde dois elevadores commodity (18) foram instalados.
O condomínio está situado na rua Pierre de Beranger, 214.
Características:
•
14 andares
•
6 apartamentos por andar
•
Apartamentos de dois dormitórios
•
2 elevadores básicos (Commodity)
•
278 moradores
O questionário aplicado foi composto por seis questões simples e tinha como
objetivo identificar se o conhecimento do elevador, e os anseios por parte dos moradores,
era diferente de condomínios onde foram instalados equipamentos de melhor qualidade.
Dos 278 moradores, apenas 72 aceitaram participar da pesquisa, ou tinham idade suficiente
para tal. As questões foram aplicadas verbalmente e as respostas foram tabuladas por barra
de proporção (0% a 100%).
____________________________
(18) Commodity: Termo em Inglês, usado pelos fabricantes de elevadores para designar um
produto básico.
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 3- O PAPEL DO DESIGN
92
Gráfico 3.07
Questões:
•
No geral, você conhece os elevadores?
•
Pode se considerar um elevador como sendo uma cabina içada por uma
máquina?
•
Um elevador se limita à área da cabina?
•
Você está insatisfeito com a escolha do construtor?
•
Você pagaria para reconfigurar o elevador do seu condomínio?
•
Você alertou o construtor quanto ao seu descontentamento?
O gráfico 3.07 contém os resultados tabulados e permite algumas considerações
quanto à visão dos usuários daquele condomínio.
Visão dos Usuários
0
10
20
30
40
50
60
70
80
90
100
No geral, você
conhece os
elevadores?
Pode-se considerar
um elevador como
sendo uma cabina
içada por uma
máquina?
Um elevador se
limita à área da
cabina?
Você está
insatisfeito com a
escolha do
construtor?
Você pagaria para
reconfigurar o
elevador do seu
condomínio?
Você alertou o
construtor quanto
ao seu
descontentamento?
(%)
Visão dos Usuários
As respostas relacionadas ao conhecimento funcional do elevador mostram que os
moradores daquele condomínio, e certamente de outros da região, conhecem muito pouco
sobre o sistema em si. O descontentamento com relação às limitações funcionais e
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 3- O PAPEL DO DESIGN
93
qualidade, também ficou claro. A não aceitação em pagar para mudar o elevador, atendendo
melhor aos anseios dos moradores também não foi uma surpresa, tendo em vista os limites
financeiros da maioria dos moradores. Mas, os 80% de moradores que preferem não expor
o seu descontentamento, ao responsável pela escolha e compra do equipamento, ratifica a
tese de que tanto o elevador, quanto o mercado não deverá sofrer grandes mudanças em
médio prazo.
3.4. Breve análise de mercado
Aqui vou fazer realmente uma breve análise do mercado, visando o entendimento
de como suas articulações podem interferir nos problemas de integração, que é o foco
principal desta pesquisa.
3.4.1. Mercado nacional
O mercado nacional de elevadores possui características únicas de instabilidade
econômica e interesses de grandes construtores. O elevador brasileiro foi e continua sendo
o mais barato do mundo, se comparado em termos de valores absolutos com os elevadores
produzidos em qualquer parte do mundo. Somente parte da Ásia, Índia, e sul da África se
assemelham aos requisitos específicos do mercado brasileiro.
A tecnologia, materiais especiais, e mesmo alguns padrões de segurança – a
exemplo do ocorre na indústria automobilística - são deixados de lado, na busca contínua
de redução de custo e competitividade.
A média de número de paradas, se considerarmos as grandes capitais (exceto
Brasília, que é mais horizontal por limitantes do solo) está atualmente em 15 andares, e
tendendo a se elevar, devido à tendência da faixa nordeste de construir prédios de
apartamento, na orla marítima, com mais de 30 andares. Esta particularidade gera um
aumento na produção de portas de pavimento, por obra vendida.
Os fabricantes e prestadores de serviço de médio e pequeno porte tornam a disputa
mais acirrada, já que por possuírem menor custo de fabricação e desenvolvimento e, em
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 3- O PAPEL DO DESIGN
94
alguns casos, um compromisso menor com a qualidade e segurança, podem também
oferecer preços significativamente menores.
3.4.1.1. Estratégias
Para competir em um mercado tão agressivo as empresas têm adotado estratégias de
venda e manutenção diferenciadas. Os elevadores são vendidos com lucro zero ou até
mesmo com prejuízo, visando o contrato de manutenção, pois este, efetivamente, pode
gerar lucro por um período contínuo sem grandes gastos de reposição. Além de que, a
modernização – que surgiu em meados da década de 90 – acrescentou um nicho de
mercado que os grandes fabricantes já orçam em aproximadamente 10 milhões anuais, de
lucro.
A maior dificuldade de venda em um mercado de preços tão competitivos, está na
ignorância dos condomínios em relação a itens indispensáveis de segurança, normas, e na
própria particularidade dos elevadores, que raramente são comprados pelos futuros
usuários. Desta forma o fator custo torna-se decisivo e a qualidade e segurança são
desconsideradas. Os fatores ligados a custo de vida, inflação e concentração de renda não
foram citados, pois atingem todos os bens de uma maneira geral e não especificamente os
elevadores.
Já existem programas de conscientização de síndicos e zeladores, cursos que visam,
em parte, informar o funcionamento e interface seguros e, logicamente, exaltar alguma
qualidade específica do produto, buscando fazer o usuário enxergar diferenças e fomentar
alguma futura preferência.
3.4.2. Mercado Internacional
O mercado internacional está basicamente fracionado em: Europa, Ásia, Estados
Unidos, América Latina e África. Neste grupo ainda é possível separar os Países de grande
poder aquisitivo e os emergentes, sendo que os de grande poder aquisitivo possuem uma
exigência maior no que se refere à qualidade e segurança, além de, logicamente,
trabalharem com uma referência de custo bem maior.
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 3- O PAPEL DO DESIGN
95
As características de dimensionamento, regras de aplicação e, até mesmo padrões de
acabamento diferem muito de uma região para outra. A media de número de pavimentos na
Europa é de 6 paradas, sendo que aqui no Brasil é 15 paradas e na Ásia, este número
ultrapassa 20 paradas. No Brasil, o tipo de acabamento interno de cabinas que mais é
vendido, é o aço inoxidável lixado ou polido, mas na Europa, o MDF com padrões
imitando madeira é largamente aplicado.
Somente o tipo de segmentação de vendas é equivalente em todo o mundo, ou seja,
o mercado é dividido em 3 áreas: Commodity, Custom Modular (19) e Custom Design
(20). Commodity, como o nome já diz, trata-se de elevadores de baixo custo, e são
aplicados quando o fator custo é decisivo, Custom Modular, são elevadores variáveis em
dimensão e opcionais de serviço, que abrangem a faixa de clientes que não aceitam a
qualidade limitada do Commodity. Já os elevadores chamados de Custom Design, são
frutos de projetos especiais, que visam diferenciais e muita qualidade percebida, em geral o
custo não é problema.
3.4.2.1. Estratégias
As estratégias para atuar em mercados menos recessivos são completamente
diferentes das aplicadas em Países emergentes. Na Europa, o simples apelo de qualidade,
durabilidade e praticidade já são determinantes para manter os clientes cativos. Nos Estados
Unidos, além desses quesitos, o design entra também como fator determinante e algumas
normas locais têm poder de alterar radicalmente a configuração de uma cabina ou mesmo
do sistema completo. É a caso do A.D.A. (Americans with Disabilities Act), que é
obrigatório para elevadores que atendem portadores de deficiência física.
O caso da Ásia, embora os custos também sejam restritos, a quantidade de obras
vendidas, devido ao crescimento acelerado, gera algumas facilidades no campo
tecnológico. A tiragem mensal de peças permite negociação de preços e vantagens
logísticas que aqui no Brasil ainda não é possível.
____________________________
(19) Custom Modular: Termo em Inglês, usado pelos fabricantes de elevadores para designar
um produto médio.
(20) Custom Design: Termo em Inglês, usado pelos fabricantes de elevadores para designar
um produto com nível excelente de acabamento e qualidade.
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 3- O PAPEL DO DESIGN
96
Os grandes fabricantes estão sempre interessados em implantar plataformas de
produto (tal qual a indústria automobilística) e padronizar produção, manutenção,
desenvolvimento e documentação. Porém esta estratégia esbarra sempre nos fatores sócio-
culturais e econômicos, que são características não necessariamente equivalentes em Países
diferentes. Um elevador que foi projetado para atender o mercado europeu, jamais atenderá
aos requisitos de custo daqui do Brasil, e conseqüentemente, um elevador projetado para o
mercado brasileiro, jamais será aprovado pelas normas européias. A única forma de chegar
a uma condição de equilíbrio é trabalhar com os produtos “globais”. Estes produtos são
desenvolvidos por equipes mistas de engenheiros de todas as regiões, onde o produto
deverá ser implantado. Cria-se então, estruturas flexíveis com possibilidades enormes de
materiais, dimensões e acabamentos, assim como itens de segurança modulares e
posteriormente este projeto é adaptado às respectivas regiões sem grandes ajustes, o que
significa economia de mão-de-obra e menor prazo de amortização do projeto.
3.5. Breve análise de tendências
3.5.1. Panorama Mundial
Para se ter uma visão coerente sobre as tendências industriais mundiais, na área de
elevadores, é necessário, porém estabelecer alguns conceitos sobre este veículo:
•
O elevador ainda utiliza o mesmo principio básico funcional da época em que
foi inventado. Ou seja, todas as melhorias tecnológicas anexadas ao invento
original, não alteram o princípio de caixa apoiada em guias e içada por uma
máquina.
•
Embora o elevador seja de suma importância para a verticalização dos grandes
centros urbanos, ele não se desenvolve naturalmente devido ao conflito que
envolve a sua venda. O elevador, conforme já citado anteriormente, é sempre
vendido para quem não vai utilizá-lo e automaticamente não recebe a
importância adequada durante o processo.
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 3- O PAPEL DO DESIGN
97
O cliente comprador de elevador não é pró-ativo, mas sim passivo e reativo. Isto
significa em linhas gerais que é um cliente que não cobra incremento tecnológico, não
apresenta antecipadamente os seus desejos, mas, reage com o que lhe é apresentado (21).
Pode-se observar algumas diferenças culturais entre os clientes do mundo todo, mas
sempre limitadas à passividade e reatividade. O cliente europeu, por exemplo, é mais
conservador e muito mais focado em segurança do que um latino, que por sua vez é mais
crítico quanto à estética e iluminação.
Os fabricantes europeus, por sua vez, baseados no conservadorismo não executam
pesquisas de mercado com tanta freqüência quanto os países latinos. Suas suposições são
avaliadas em grande parte pelas estatísticas de vendas, e não por análise prévia. Parece uma
afirmação irreal, mas em 2006, uma das grandes multinacionais em operação no Brasil,
solicitou que os procedimentos de pesquisa de mercado e análise da concorrência da
sucursal local fossem enviados para a Europa, com o objetivo de aplicação imediata. Isto
porém , não quer dizer que a Europa não realize estas pesquisas, mas deixa claro que a
freqüência e a abrangência com que se aplica no Brasil é bem maior.
O direcionamento para redução constante de custo como fator de melhoria da
competitividade no mundo, gerou alguns efeitos colaterais para algumas empresas que
estão agora adotando estratégias de melhoria da qualidade. Após algumas experiências
desastradas com investimentos em redução de custo que além de aumentar os custos, ainda
geraram vários problemas com normas, qualidade e segurança.
As estratégias mundiais estão, neste ano de 2007, se valendo do crescimento da
China como a grande fonte de baixo custo e qualidade aceitável. Sabe-se que a China pode
produzir muito por pouco, mas sabe-se também que a curva de crescimento daquele país
precisará de recursos naturais (situação que deve se tornar crítica em menos de dez anos)
para se manter ascendente. O câmbio do dólar também é fator de preocupação, e está
constantemente monitorado pelos interessados em produtos chineses. Na prática, todos
tendem a utilizar a estratégia simples de buscar os produtos chineses sem desmontar suas
fontes locais de produção, garantindo assim, segurança para possíveis intempéries no
mercado asiático.
____________________________
(21) Dados obtidos diretamente no departamento de marketing da Elevadores Atlas Schindler,
em março de 2007.
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 3- O PAPEL DO DESIGN
98
3.5.2. Panorama Brasileiro
O mercado brasileiro tem se adaptado às mudanças mundiais, porém correndo
maiores riscos. Pode-se encontrar aqui a mesma busca por peças e componentes chineses,
mas como o mercado do país não tem o mesmo tamanho da Europa, a importação de um
componente, por exemplo, pode acarretar a falência de uma empresa que o produza
localmente. Assim, se a China se torna inviável financeiramente, o fabricante local terá que
desenvolver outro fornecedor local.
O Brasil possui também clientes compradores muito específicos, que podem ser
segmentados em dois grupos básicos (22):
•
90% convencionais (Com visão técnica e prática muito apuradas, focados em
custo e funcionalidades básicas).
•
10% diferenciados (Com visão de diferenciais variados, como por exemplo:
Força da marca e tecnologia disponível).
Se o construtor brasileiro, em pesquisa mostra que não sabe o que estará
construindo em cinco anos futuros, logicamente não saberá exigir, influenciar ou direcionar
mudanças em tecnologias de elevadores. Ou seja, se 90% daqueles que compram
efetivamente o equipamento, não estão interessados em influenciar este nicho, mas sim
obter proveito máximo da situação atual, o fabricante não vai se arriscar em
desenvolvimentos que lhes custariam muito sem certeza de retorno.
____________________________
(22) Dados obtidos diretamente no departamento de marketing da Elevadores Atlas Schindler,
em março de 2007.
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 3- O PAPEL DO DESIGN
99
3.6. Bibliografia do Capítulo 3
BARDI, Lina Bo. Tempos de grossura: O design no impasse. São Paulo, Instituto
Lina Bo e P.M. Bardi, 1994.
BONSIEPE, Gui. Design do Material ao Digital. Florianópolis , FIESC/IEL, 1997.
BRANDÃO, Ignácio de Loyola e SILVA Denisio. Villares 80 anos. São Paulo,
DBA, 1999.
BROWN, J.A.C. Psicologia Social da Indústria. São Paulo, Atlas, 1972.
FILHO, J. Gomes. Ergonomia do Objeto. São Paulo, Escrituras, 2003.
HESKETT, John. Desenho Industrial. Rio de Janeiro, José Olympio, 1998.
MANZINI, Ezio e VEZZOLI, Carlos. O Desenvolvimento de Produtos
Sustentáveis. São Paulo, EDUSP, 2002.
MEZZARANO, Thaís G. G. Arquitetura um olhar vertical, O elevador definindo a
paisagem urbana. 1ª ed. São Paulo, Antonio Bellini Editora & Design, 1999.
MUNARI, Bruno. Das Coisas Nascem Coisas. São Paulo, Martins Fontes, 2002.
WATERMAN JR.,Robert H. O Fator Renovação. São Paulo, Harbra, 1989.
Sites gerais pesquisados, sobre elevadores:
•
Site da Elevadores Otis (WWW.otis.com). Data da pesquisa, 18 de fevereiro de
2007.
•
Site da Elevadores Atlas Schindler (WWW.atlas.schindler.com.br). Data da
pesquisa, 11 de novembro de 2006.
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
Capítulo 3- O PAPEL DO DESIGN
100
•
Elevator World magazine (WWW.elevator-world.com). Data da pesquisa, 28 de
junho de 2006.
•
KONE Elevators. (WWW.kone.com/en_AU/main). Data da pesquisa, 28 de
julho de 2006.
•
ThyssenKrupp Elevator (WWW.thyssenkruppelevator.com). Data da pesquisa,
17 de maio de 2006.
CONSIDERAÇÕES FINAIS
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
CONSIDERAÇÕES FINAIS
101
CONSIDERAÇÕES FINAIS
Não pode ser negada a difícil inter-relação entre o elevador, a construção civil e a
arquitetura. Mesmo em dias atuais, a maneira mais eficaz que os fabricantes de elevadores
utilizam para avaliar o mercado potencial de elevadores, é indexada à construção civil.
O elevador deu aos grandes centros urbanos a possibilidade de se verticalizar e
concentrar as atividades, gerou economia e praticidade, e ainda permitiu ao cidadão, uma
visão mais abrangente de seu entorno.
Embora não seja um invento cheio de glamour, dada a interpretação particularmente
coletiva que o elevador possui, mas trata-se de algo absolutamente indispensável.
Logicamente, não seria coerente louvar os benefícios de um conjunto mecânico que
tem seus problemas, parte oriundos de sua própria base mecânica e funcional, e parte,
resultado de adaptações sociais. O caso é que se uma cabina de elevador não apresenta as
melhores condições de conforto e relacionamento social, a sociedade, em geral, não ajuda
quando se coloca passivamente em relação às alterações ínfimas do âmbito tecnológico.
Ao término desta pesquisa, considerando os limites pré-determinados do escopo, me
foi possível concluir que a problemática apontada no início é bem maior e mais complexa
do que inicialmente imaginada. Extrapola limites sociais, culturais e técnicos e chega a
adentrar fatores de interesses comerciais. Este trabalho traz à tona, de maneira superficial,
apenas alguns tópicos de uma matriz extremamente complexa, que deu origem à situação
atual dos conflitos de integração física e funcional do elevador, além de elucidar as razões
de um desenvolvimento tecnólogo aquém das expectativas.
Não me cabe previsões futuras muito avançadas, mas os dados coletados são
suficientemente claros para entender que as mesmas razões e condutas que geraram a
situação de conflito atual, também deverão manter este quadro de limitação de
desenvolvimento, dificuldades de adequação na arquitetura e construção civil, por um
longo tempo. A mudança desta tendência, que é negativa não apenas para os profissionais
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
CONSIDERAÇÕES FINAIS
102
envolvidos, mas principalmente para a própria sociedade, não poderá ser superada por
ações individuais, ainda que heróicas, mas somente por um trabalho coletivo que somando
esforços e inteligências poderá criar as novas diretrizes de atuação.
REFERÊNCIAS BIBLIOGRÁFICAS
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
REFERÊNCIAS BIBLIOGRÁFICAS
104
REFERÊNCIAS BIBLIOGRÁFICAS
ALEXANDRE, Carlos A. I. O homem, o espaço e o objeto. Dissertação de
Mestrado. SãoPaulo, FAU-USP, 1984.
BACKER, R. Robin. Human navigation and the sixth sense. New York, Simon and
Schuster, 1981.
BARDI, Lina Bo. Tempos de grossura: O design no impasse. São Paulo, Instituto
Lina Bo e P.M. Bardi, 1994.
BERNICK, M. A. Ansiedade. Revista Brasileira de Medicina. Vol. 46, no 4, p. 99,
1989.
BONSIEPE, Gui. Design do material ao digital. Florianópolis, FIESC/IEL, 1997.
BRANDÃO, Ignácio de Loyola e SILVA, Denisio. Villares 80 anos. São Paulo,
DBA, 1999.
BROWN, J.A.C. Psicologia social da indústria. São Paulo, Atlas, 1972.
CHAPANIS, Alphonse. Research techniques in human engineering. Baltimore, The
John Hopkins Press, 1962.
FILHO, Francisco; NERI, dos Santos. Manual de análise ergonômica no trabalho.
Curitiba, Gênesis, 1995.
FILHO, J. Gomes. Ergonomia do Objeto. São Paulo, Escrituras, 2003.
GOODWIN, Jason. Otis: Giving rise to the modern city. New York, Ivan R. Dee,
2001.
GROSS, David. "Upward Mobility". Attaché Magazine (Outubro, 2001): 17-18.
HALL, Edward T. Dimensão Oculta, A. São Paulo, Martins Fontes, 2005.
HESKETT, John. Desenho Industrial. Rio de Janeiro, José Olympio, 1998.
IIDA, Itiro. Ergonomia: Projeto e produção. São Paulo, Editora Edgard Blucher,
2005.
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
REFERÊNCIAS BIBLIOGRÁFICAS
105
KAPLAN, H. I., SADOK, B. J e GREBB, J. A
Compêndio de Psiquiatria. Ciências
do Comportamento e Psiquiatria Clínica. 7ª ed. Porto Alegre, Artes Médicas, 1997.
KIRWAN, B; AINSWORTH, L.K. A guide to task analysis. London, Taylor and
Francis, 1993.
LEMOS, Carlos Alberto Cerqueira. Arquitetura brasileira, 1925. São Paulo, ed.
Melhoramentos, 1979.
LOUZÂ NETO, M.R., MOTTA, T. E WANG, Y.P. Psiquiatria Básica. 1ª ed Porto
Alegre, Artes Médicas, 1995.
MANZINI, Ezio e VEZZOLI, Carlos. O Desenvolvimento de Produtos
Sustentáveis. São Paulo, EDUSP, 2002.
MANUAL DE TRANSPORTE VERTICAL. Elevadores de Passageiros, Escadas
Rolantes Obra Civil, Cálculo de Tráfego. 18ª ed. São Paulo, PINI , 2001.
MEZZARANO, Thaís G. G. Arquitetura um olhar vertical, O elevador definindo a
paisagem urbana. 1ª ed. São Paulo, Antonio Bellini Editora & Design, 1999.
MUNARI, Bruno. Das coisas nascem coisas. São Paulo, Martins Fontes, 2002.
MUNARI, Bruno. Design e comunicação visual. São Paulo, Martins Fontes, 1977.
NICK, Eva. Fundamentos de estatística para as ciências do comportamento. Rio de
Janeiro, Editora Renes, 1971.
NOTICIAS VILLARES (jornal interno das Indústrias VILLARES S/A), 1994.
SOMME, Robert. Personal space: The behavioral basis of design. New Jersey,
Prentice Hall, 1969.
USDIN, G. e LEWIS, J.M. Psiquiatria na Prática Médica . 1ª ed. Rio de Janeiro,
Guanabara Koogan, 1981.
WATERMAN JR.,Robert H. O fator renovação. São Paulo, Harbra, 1989.
WULFFSON, Don L. The kid who invented the Popsicle, And other surprising
stories about inventions. Paperback, 1999.
ANEXOS
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
ANEXOS
107
ANEXOS
Anexo-1
Escolaridade:
1) No seu ponto de vista, quão necessário é o elevador?
0% 50% 100%
2) Você tem medo de usar o elevador?
0% 50% 100%
3) Você sente claustrofobia no elevador?
0% 50% 100%
4) No seu ponto de vista, qual o nível de segurança dos elevadores atuais?
0% 50% 100%
5) Você se sente à vontade nos elevadores?
0% 50% 100%
6) Qual o nível de beleza dos elevadores em geral?
0% 50% 100%
7) Os fabricantes tem visão responsável sobre os seus produtos?
0% 50% 100%
Endereço:
Fone: E-Mail:
Nome:
INTERFACE COM O ELEVADOR
RG: Sexo: ( ) Masculino ( ) Feminino Idade:
Leia as questões com calma e responda, marcando na linha horizontal, a proporção que mais
lhe parecer conveniente. Considere sempre o seu ponto de vista e não da coletividade.
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
ANEXOS
108
8) No seu ponto de vista, até que ponto a interface entre elevador e edifício é equilibrada?
0% 50% 100%
9) Qual o nível de durabilidade das peças e componentes de interface?
0% 50% 100%
10) Qual a freqüência de uso do elevador em relação as escadas?
0% 50% 100%
11) O espelho na cabina é útil?
0% 50% 100%
12) A iluminação na cabina é suficiente?
0% 50% 100%
13) Os indicadores fornecem informações claras e necessárias?
0% 50% 100%
14) O piso é adequado?
0% 50% 100%
15) O corrimão é funcional e adequado?
0% 50% 100%
16) Além da cabina e sinalização, o quanto você conhece do elevador como um todo?
0% 50% 100%
17) Você já foi até a casa de máquinas?
0% 50% 100%
18) O quanto você gostaria de conhecer em relação ao elevador?
0% 50% 100%
19) O corrimão é funcional e adequado?
0% 50% 100%
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
ANEXOS
109
0% 50% 100%
20) Você compara o elevador a um automóvel ou a um item da arquitetura?
(Tendendo a 0% = automóvel / tendendo a 100% = arquitetura)
Obrigado pela valiosa colaboração!
Anexo-2
Escolaridade:
1) No seu ponto de vista, existem bons elevadores no Brasil?
0% 50% 100%
2) Avalie os fabricantes locais (Brasil)?
0% 50% 100%
3) Avalie os fabricantes internacionais?
0% 50% 100%
4) No seu ponto de vista, qual o nível de segurança dos elevadores atuais?
0% 50% 100%
5) O fator custo é importante?
0% 50% 100%
Nome:
EXPECTATIVAS COM ELEVADORES E FABRICANTES
RG: Sexo: ( ) Masculino ( ) Feminino Idade:
Construtora:
Fone: E-Mail:
Leia as questões com calma e responda, marcando na linha horizontal, a proporção que mais
lhe parecer conveniente. Considere sempre o seu ponto de vista e não da coletividade.
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
ANEXOS
110
6) Como você avalia o fator segurança nos elevadores?
0% 50% 100%
7) Os fabricantes tem visão responsável sobre os seus produtos?
0% 50% 100%
8) Quanto pesa a preferência do usuário no momento da sua escolha?
0% 50% 100%
9) Como você avalia a durabilidade?
0% 50% 100%
10) O mercado da construção é bom no Brasil?
0% 50% 100%
11) Os itens decorativos são considerados no seu processo de escolha?
0% 50% 100%
12) Os clientes em geral reclamam das suas escolhas?
0% 50% 100%
13) Os elevadores de onde você mora atendem a sua expectativa?
0% 50% 100%
14) Para o futuro você vislumbra melhorias tecnológicas?
0% 50% 100%
15) A tecnologia é um diferencial?
0% 50% 100%
16) A estética é um diferencial?
0% 50% 100%
A interface do elevador na arquitetura. Aspectos projetuais, éticos e sociais
_________________________________________________________________________
ANEXOS
111
17) Para os negócios, o elevador ajuda?
0% 50% 100%
18) Você considera que conhece tudo sobre elevadores?
0% 50% 100%
19) Você influencia o mercado de elevadores?
0% 50% 100%
0% 50% 100%
20) Você compara o elevador a um automóvel ou a um item da arquitetura?
(Tendendo a 0% = automóvel / tendendo a 100% = arquitetura)
Obrigado pela valiosa colaboração!
