UNIVERSIDADE FEDERAL DO MARANHÃO
CENTRO DE CIÊNCIAS EXATAS E TECNOLOGIA
PROGRAMA DE PÓS-GRADUAÇÃO EM ENGENHARIA DE ELETRICIDADE
Circuito de Condicionamento de Sinais Analógicos
Programável para Sistemas Integrados
Diomadson Rodrigues Belfort
São Luís – MA
2007
ads:
Livros Grátis
http://www.livrosgratis.com.br
Milhares de livros grátis para download.
ii
Circuito de Condicionamento de Sinais Analógicos
Programável para Sistemas Integrados
Dissertação de Mestrado submetida à
Coordenação do Programa de Pós-Graduação
em Engenharia Elétrica da UFMA como
parte dos requisitos para obtenção do título
de mestre em Engenharia Elétrica
Por
Diomadson Rodrigues Belfort
São Luís – MA
2007
ads:
iii
Belfort, Diomadson Rodrigues.
Circuito de Condicionamento de Sinais Analógicos Programável
para Sistemas Integrados / Diomadson Rodrigues Belfort – São Luís, 2007.
76 f.
Dissertação (Mestrado em Engenharia Eletricidade) – Curso de
Engenharia Elétrica, Universidade Federal do Maranhão, 2007.
1. Circuitos de Condicionamento Programáveis 2. Capacitores
Chaveados I. Título
CDU 621.3
iv
Circuito de Condicionamento de Sinais Analógicos
Programável para Sistemas Integrados
Diomadson Rodrigues Belfort
Dissertação aprovada em __/__/____
Prof. Sebastian Yuri Cavalcanti Catunda, Dr.
(Orientador)
Prof. Fernando Rangel de Sousa, Dr.
(Membro da Banca Examinadora)
Prof. Cleonilson Protásio de Souza, Dr.
(Membro da Banca Examinadora)
v
Dedicatória
À minha mãe, Suely de Assis Rodrigues;
aos meus irmãos Suelyton, Dilson e Glauce e
a minha namorada Markeane Gomes.
vi
Agradecimentos
A minha mãe Suely de Assis Rodrigues pelo incentivo.
Aos meus irmãos: Suelyton, Dilson e Glauce, pela amizade e companheirismo.
A minha namorada Markeane Gomes pelo apoio e amizade.
Ao professores Sebastian Yuri Cavalcanti Catunda, pela orientação e amizade.
Ao professor João Viana, pelos esclarecimentos e conselhos.
Aos meus amigos do LIEA que sempre me incentivaram, em especial ao Juan
Maurício, Mauro Sérgio, José Igor.
A todos os amigos e familiares que de uma forma ou de outra contribuirão para a
elaboração desta dissertação.
vii
Resumo
Em sistemas digitais de medição, circuitos de condicionamento de sinais têm como
principal finalidade o ajuste dos sinais analógicos para realização da conversão digital.
Para maximização da aplicação de um circuito ou sistema de medição, considerando ainda
sua integração em uma única pastilha, esses circuitos têm que ser programáveis, de forma a
atender a diversos tipos de sensores com características de sinais de saída diversas. As
principais funções do circuito de condicionamento, neste caso, são a amplificação e o
ajuste de nível cc do sinal analógico.
Nesta dissertação, propõe-se uma arquitetura de um circuito de condicionamento
integrado com ajuste de nível cc e ganho programáveis, otimizada em número de
componentes discretos, usando a técnica de capacitores chaveados. A arquitetura proposta
permite a utilização do circuito nos modos diferencial e de terminação única, unipolar ou
bipolar. Um projeto de um circuito integrado é realizado implementando a arquitetura
proposta em tecnologia CMOS 0,35 µm TSMC, disponível no ASIC design kit (ADK) do
pacote de programas da Mentor Graphics, IC Nanometer.
Palavras-Chave: Sistemas em chip, Condicionamento de sinais analógicos,
Circuitos integrados, Circuitos Programáveis, Capacitores chaveados, Sistemas
embarcados, Microeletrônica, Instrumentação eletrônica.
viii
Abstract
In digital measurement systems, signal conditioning circuits have the main
functionality of adjusting analog signals for digital conversion. For maximizing the
application of a measurement circuit or system, yet considering its integration in a single
chip, these circuits must be programmable, in order to serve to different kinds of sensors
with diverse output signal characteristics. The main functions of the signal conditioning
circuit, in this case, are the amplification and dc level shift of the analog signal.
In this master’s thesis, an architecture of a signal conditioning integrated circuit
with programmable gain and dc level shift, optimized in number of discrete components,
using the switched capacitor technique is proposed. The proposed architecture allows the
circuit use in differential and single-ended modes, with unipolar and bipolar signals. The
design of an integrated circuit is carried out for implementing the proposed architecture
using 0.35 µm TSMC CMOS technology, available in the ASIC design kit (ADK) of the
Mentor Graphics, IC Nanometer software package.
Keywords: Systems on chip, Analog signal conditioning, Integrated circuits,
Programmable circuits, Switched capacitors, Embedded systems, Microelectronics,
Instrumentation.
ix
Sumário
LISTA DE ABREVIAÇÕES XI
LISTA DE FIGURAS XII
LISTA DE TABELAS XIV
CAPÍTULO 1 INTRODUÇÃO 1
1.1
Organização da Dissertação 4
CAPÍTULO 2 ARQUITETURA DO CIRCUITO DE CONDICIONAMENTO 5
2.1
Especificações do Projeto 6
2.1.1 Modo Terminação Única 7
2.1.2 Modo diferencial 8
2.2
Simulações Comportamentais 9
CAPÍTULO 3 PROJETO DOS CIRCUITOS PARA CONDICIONAMENTO 15
3.1
Amplificador Operacional 15
3.1.1 Circuito de Polarização 18
3.2
Simulações do amplificador 19
3.2.1 Taxa de Subida 19
3.2.2 Excursão da Tensão de Saída (Output Swing) 20
3.2.3 Resposta em Freqüência do Ganho e da Fase 21
3.3
Capacitores programáveis 22
3.4
Chaves 24
3.5
Simulações 25
3.5.1 Resultado das Simulações para o Modo Diferencial 25
3.5.2 Resultado das Simulações para o Modo Terminação Única Bipolar 26
3.6
Leiaute do circuito projetado 26
x
CAPÍTULO 4 CONCLUSÕES E TRABALHOS FUTUROS 32
REFERÊNCIAS BIBLIOGRÁFICAS 34
APÊNDICE A TECNOLOGIA MOS 36
A.1
Processo de Fabricação MOS 37
A.1.1 Lâmina de Silício 37
A.1.2 Limpeza RCA 37
A.1.3 Fotolitografia 39
A.1.4 Implantação Iônica 40
A.1.5 Deposição 40
A.1.6 Etching 41
A.2
O Transistor MOS 42
A.3
Componentes Passivos 45
A.4
Modelo do transistor 47
A.5
Avanços da tecnologia MOS 49
APÊNDICE B AMPLIFICADOR OPERACIONAL 51
B.6
Ampop Ideal 51
B.7
Amplificador Operacional de Transcondutância 53
B.8
OTA em Cascode Dobrado 57
B.9
Capacitores Chaveados 58
B.10
Injeção de Carga 61
xi
Lista de Abreviações
A/D Analógico para Digital
ADK ASIC Design Kit
ASIC Application-specific integrated circuit
CMOS Complementary metal–oxide semiconductor
D/A Digital para Analógico
GND Ground
IC Integrated Circuit
MOS Metal–oxide semiconductor
MUX Multiplexador
NMOS Negative-Channel Metal Oxide Semiconductor
OTA Operational Transconductance Amplifiers
PMOS Positive-Channel Metal Oxide Semiconductor
SoC System on Chip
TSMC035 Taiwan Semiconductor Manufacturing Corporation 0,35 µm
VDD Voltage Drain Drain
VSS Voltage Source Source
xii
Lista de Figuras
Figura 1 – Diagrama de blocos de um sistema de medição ..................................................2

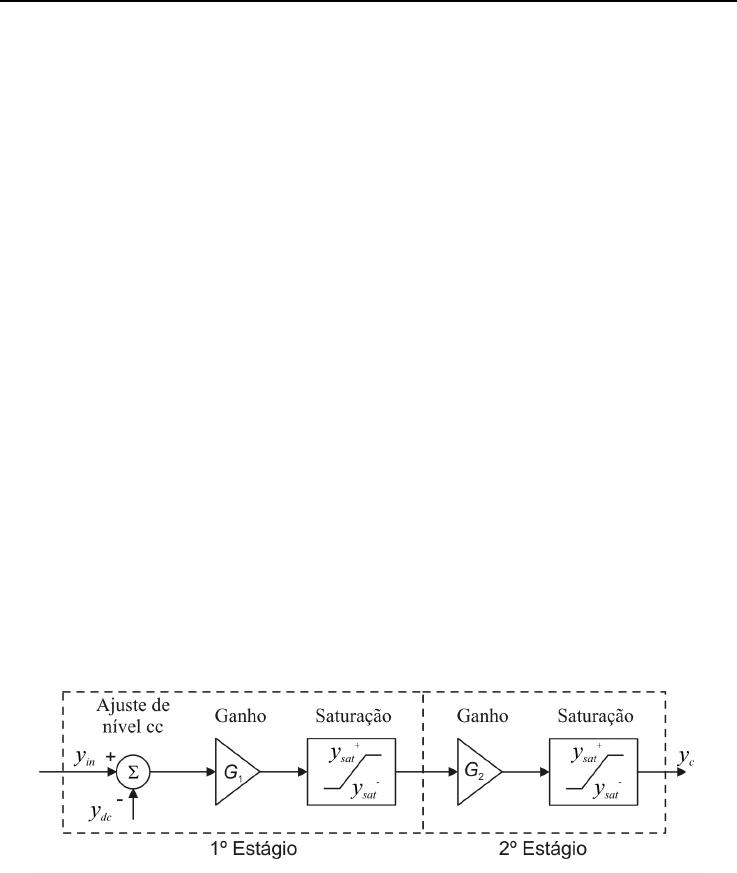

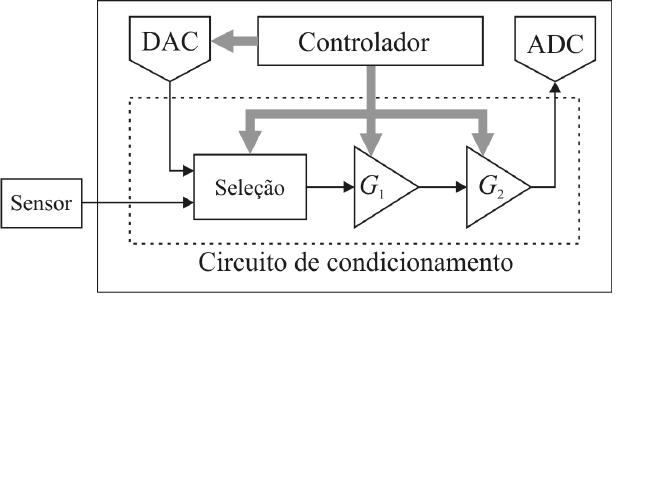

Figura 2 - Modelo do condicionador de sinais de dois estágios com ajuste de nível cc no
primeiro estágio.....................................................................................................................5
Figura 3 - Modelo do condicionador de sinais de dois estágios com ajuste de nível cc no
primeiro estágio.....................................................................................................................6
Figura 4 - Valores de programação de ganho para o modo de operação terminação única,
com ajuste de nível cc e perda de resolução (bits) ..............................................................10
Figura 5 - Valores de programação de ganho para o modo de operação diferencial com
perda de resolução...............................................................................................................10
Figura 6 - Circuito de condicionamento a capacitores chaveados.......................................12

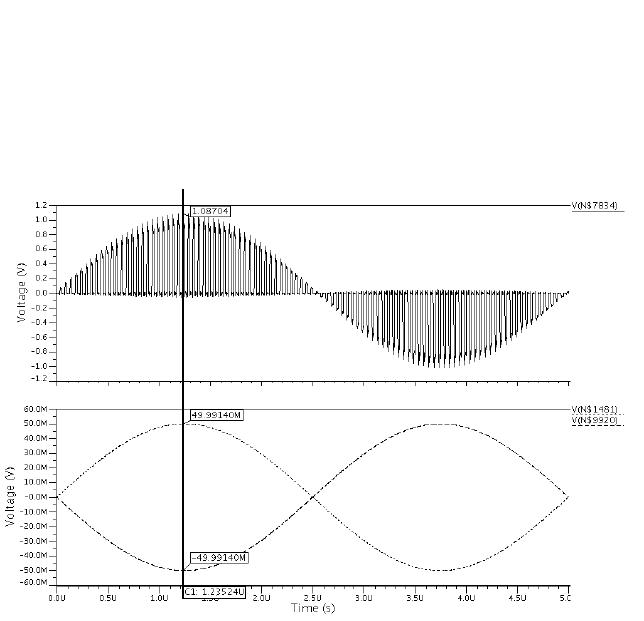

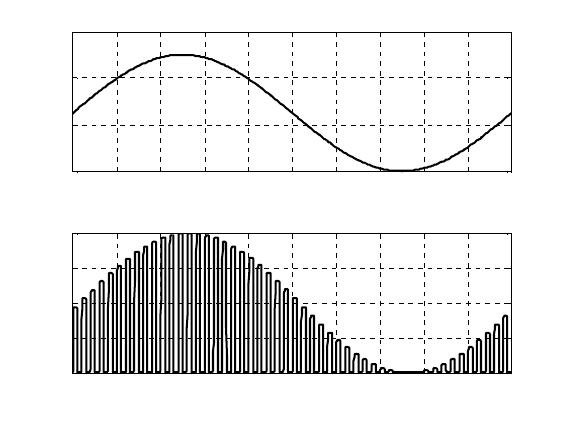

Figura 7 - Simulação para o modo de operação diferencial................................................13

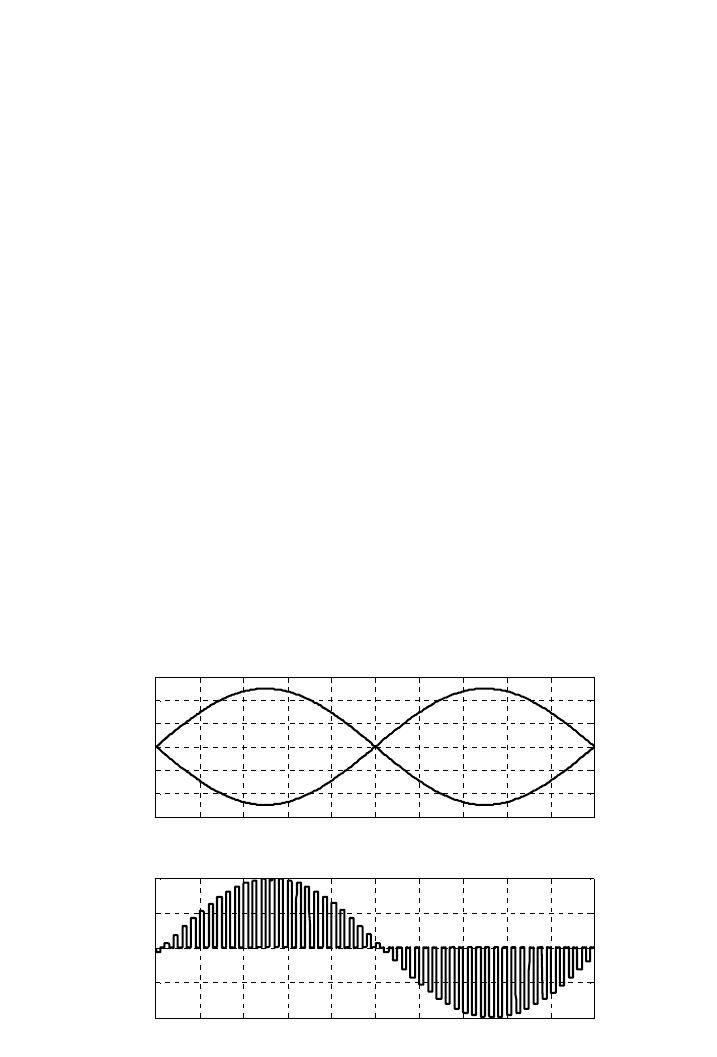

Figura 8 - Simulação para o modo de operação terminação única com ajuste de nível cc. 14

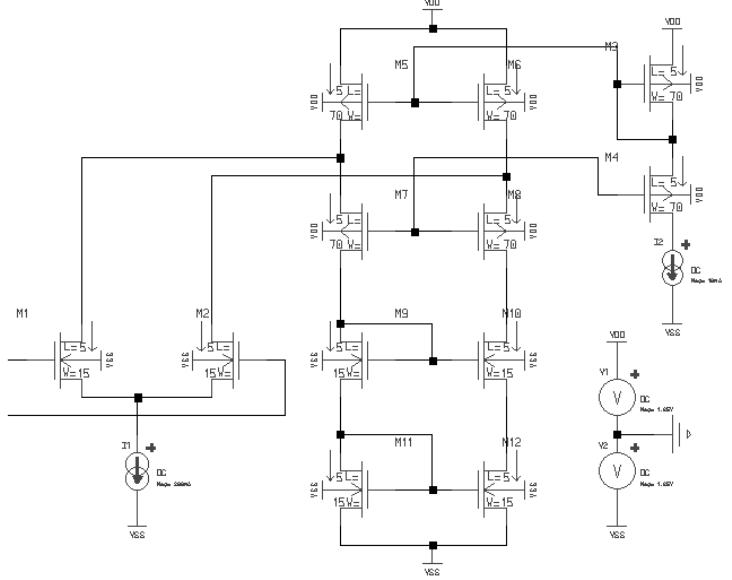

Figura 9 - Diagrama esquemático do amplificador.............................................................17

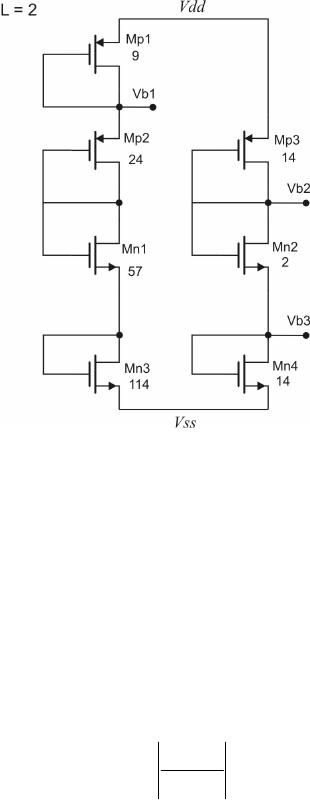

Figura 10 - Diagrama esquemático do circuito de polarização...........................................19

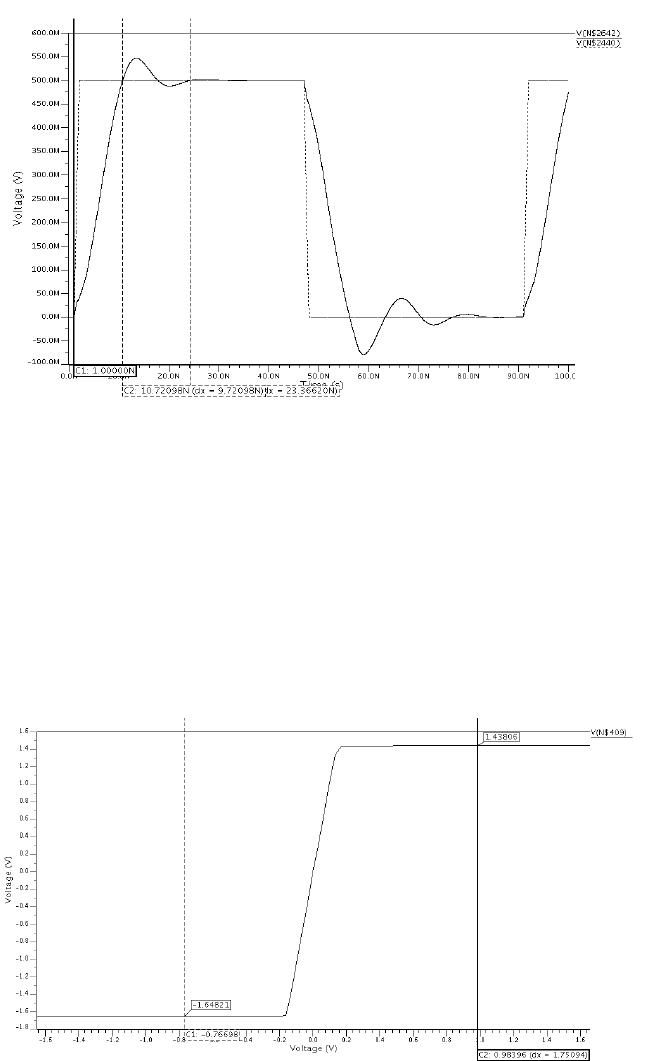

Figura 11 - Slew Rate ..........................................................................................................20
Figura 12 - Output Swing ....................................................................................................20

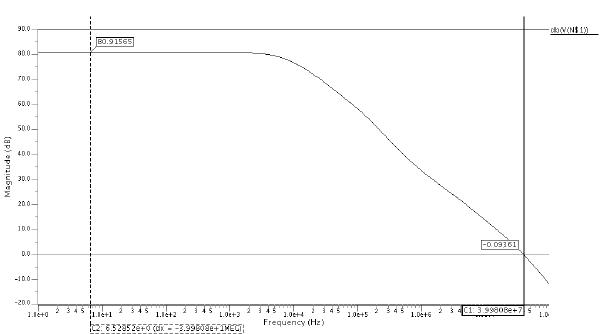

Figura 13 - Resposta em Freqüência do Ganho...................................................................21

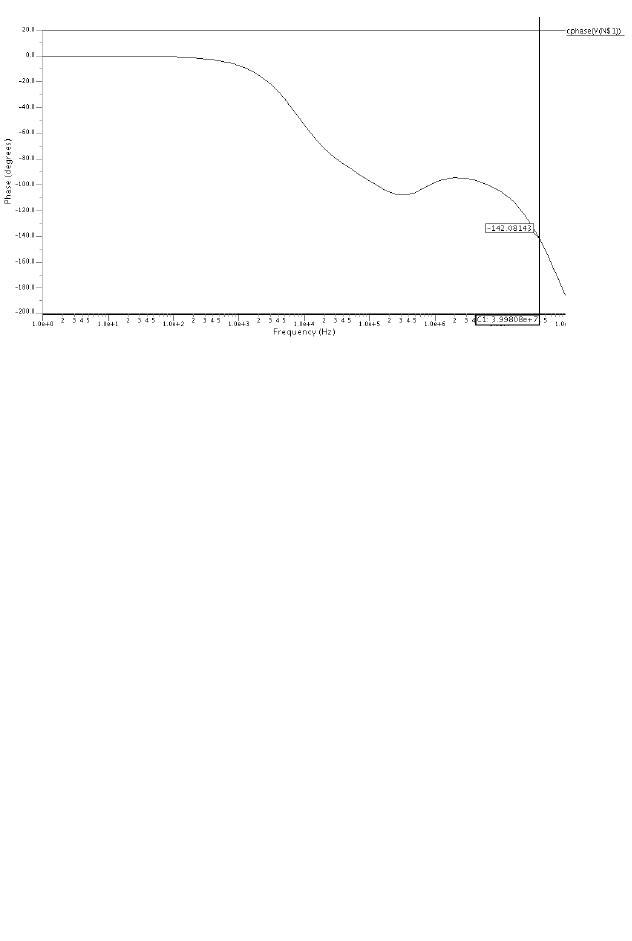

Figura 14 - Resposta em Freqüência da Fase......................................................................22

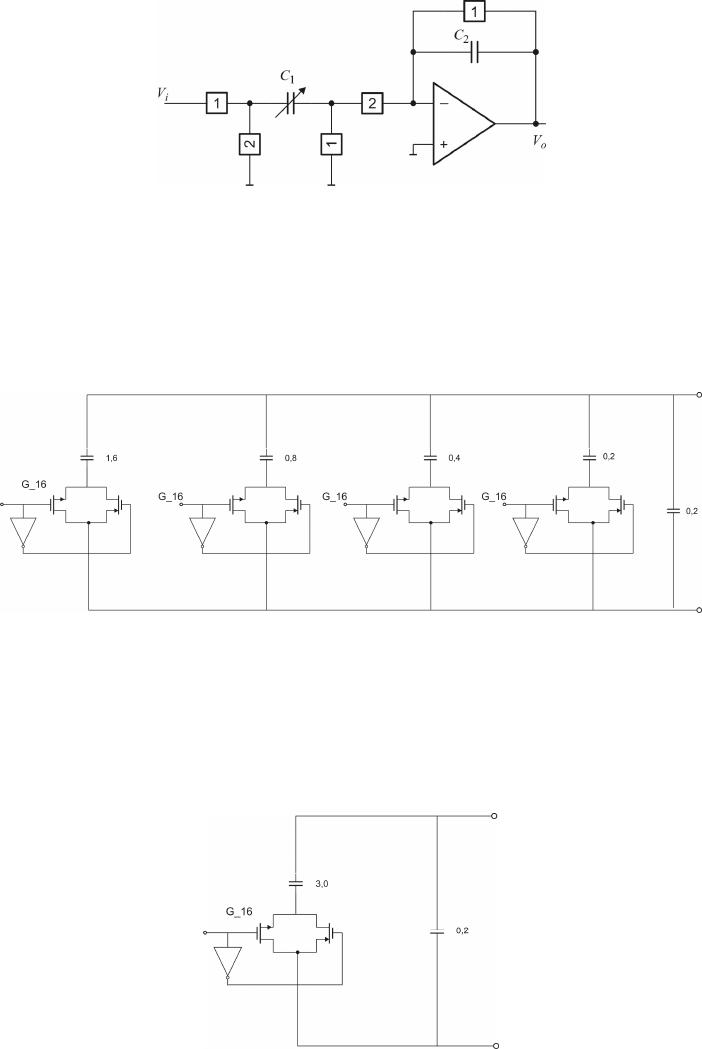

Figura 15 - Amplificador não-inversor a capacitores chaveados........................................23
Figura 16 - Esquemático do capacitor programável do primeiro estágio............................23
Figura 17 - Esquemático do capacitor programável do segundo estágio............................23
Figura 18 - Esquemático da chave CMOS ..........................................................................24
Figura 19 - Circuito gerador dos sinais de relógio ..............................................................24
Figura 20 - Circuito gerador dos sinais de relógio ..............................................................24
Figura 21 - Simulação do ganho do modo diferencial com ganho dez ...............................25

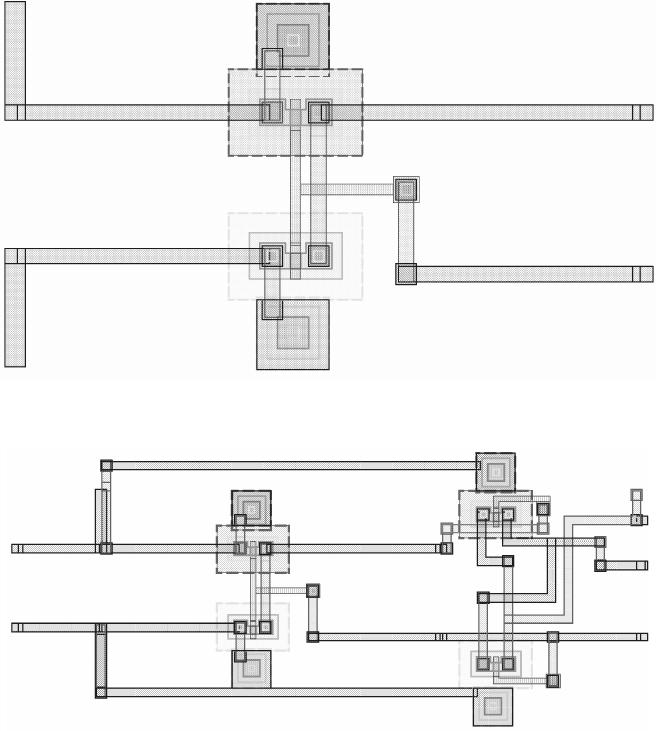

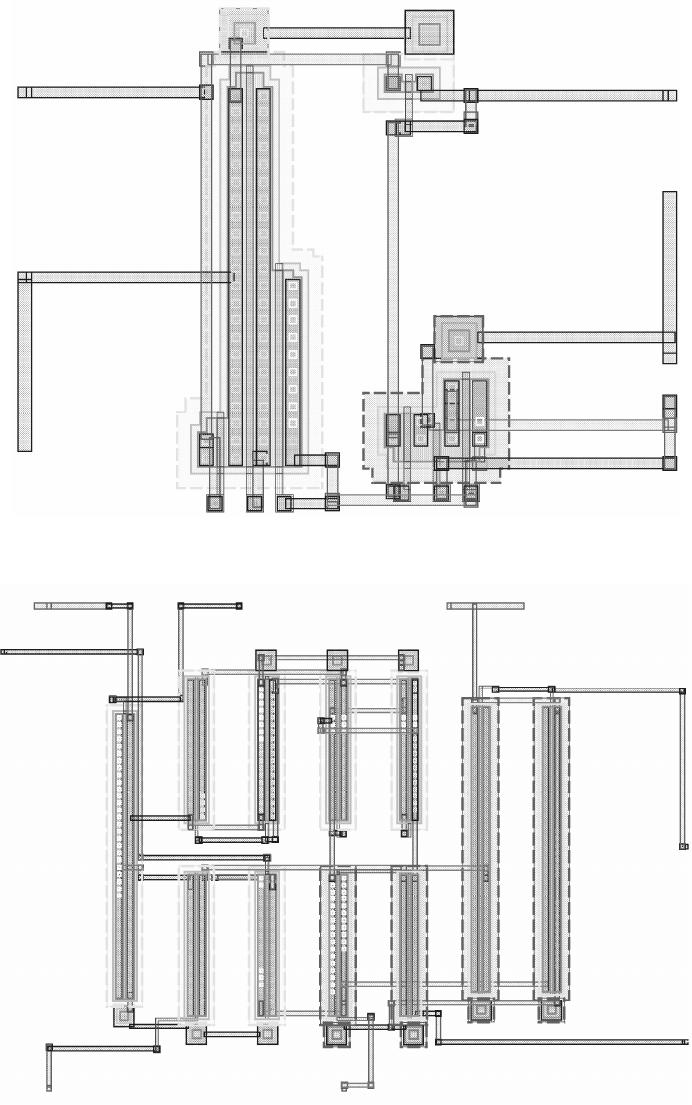

Figura 22 – Leiaute da porta inversora utilizada em vários circuitos..................................27
Figura 23 – Leiaute da chave CMOS ..................................................................................27
Figura 24 – Leiaute do circuito de polarização do amplificador operacional .....................28
Figura 25 – Leiaute do amplificador operacional................................................................28

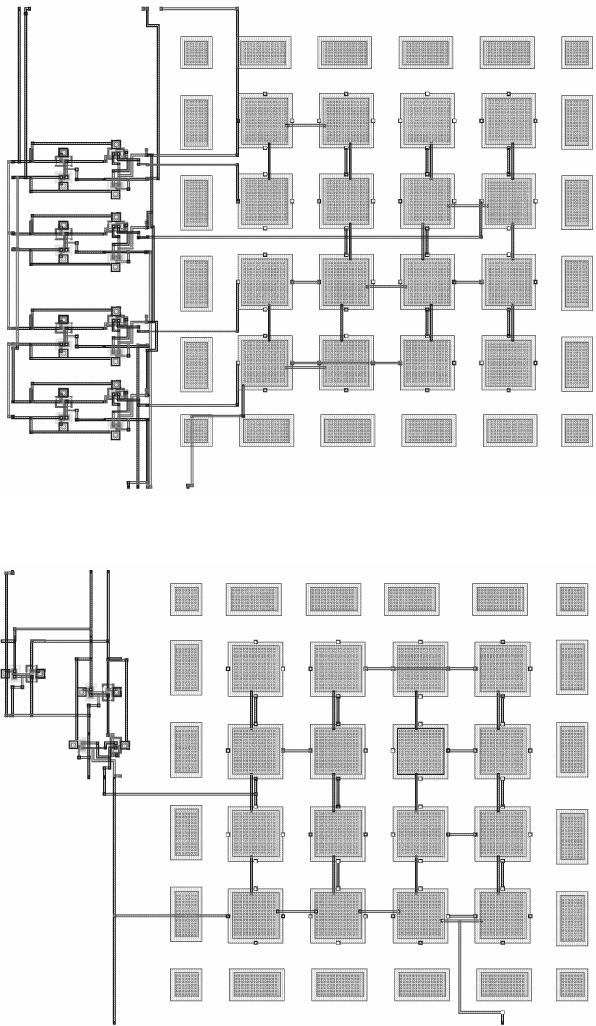

Figura 26 – Leiaute do bloco de capacitores programáveis do primeiro estágio................29
Figura 27 – Leiaute do bloco de capacitores programáveis do segundo estágio.................29

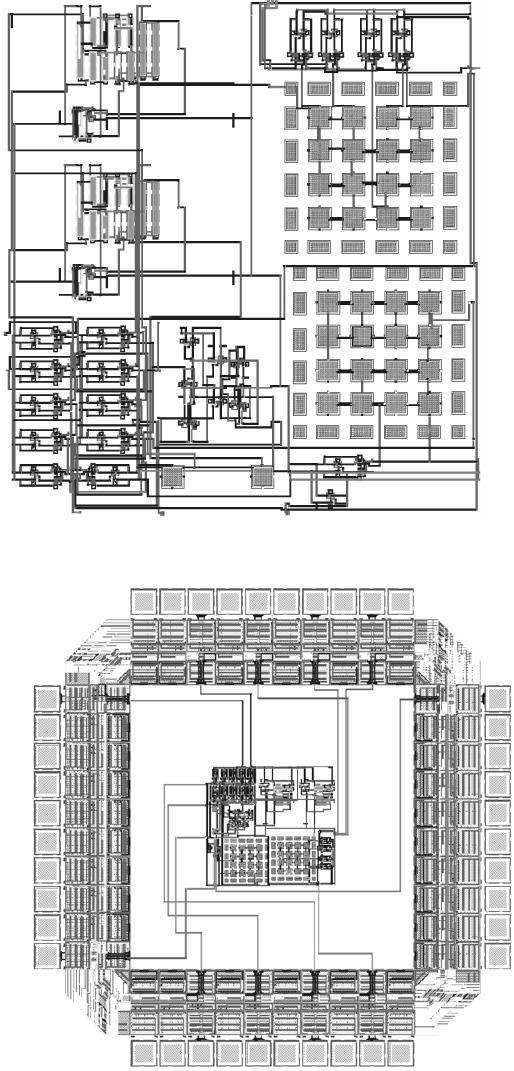

Figura 28 – Leiaute do circuito de condicionamento completo ..........................................30
Figura 29 – Leiaute do circuito de condicionamento completo com anel de PADS...........30
xiii

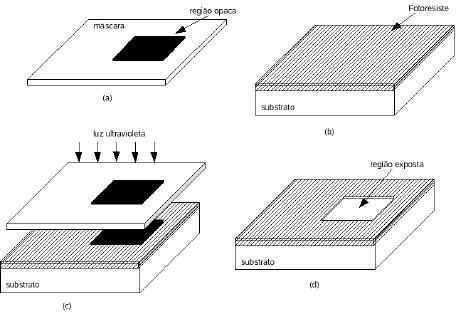

Figura A1 – (a) máscara usada na litografia, (b) lâmina coberta com fotoresiste, (c)
exposição seletiva a luz ultravioleta, (d) região exposta depois do etching........................39

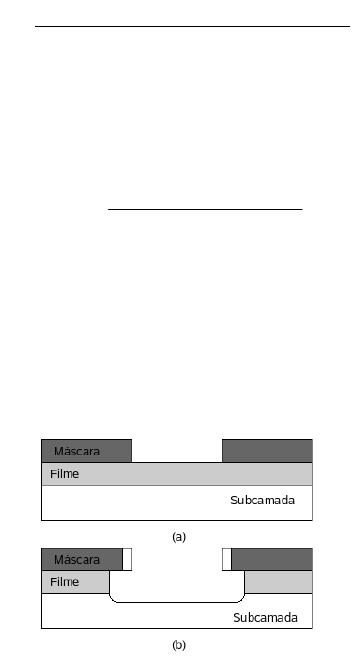

Figura A2 – (a) lâmina pronta para o etching. (b) resultado do etching..............................41

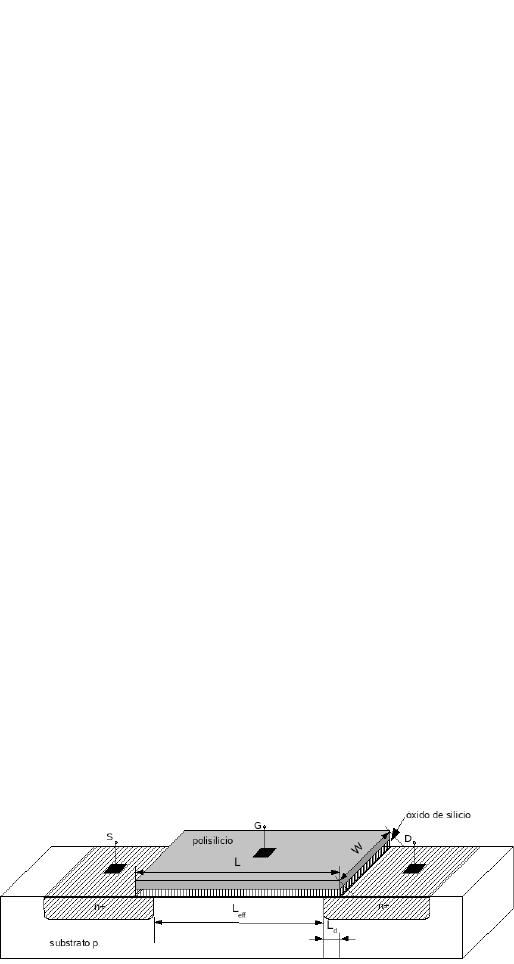

Figura A3 – Estrutura simplificada de um NMOS..............................................................42

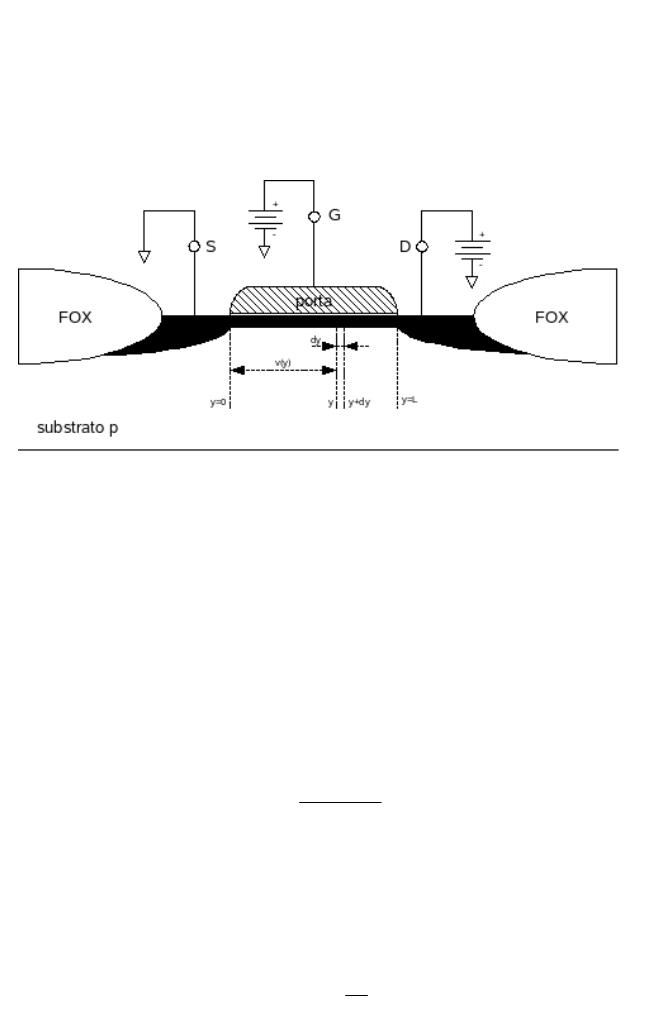

Figura A4 – Seção transversal de um transistor NMOS, com pequeno
ds
V e
thgs
V>V .......44
Figura A5 - Capacitores MOS.............................................................................................46

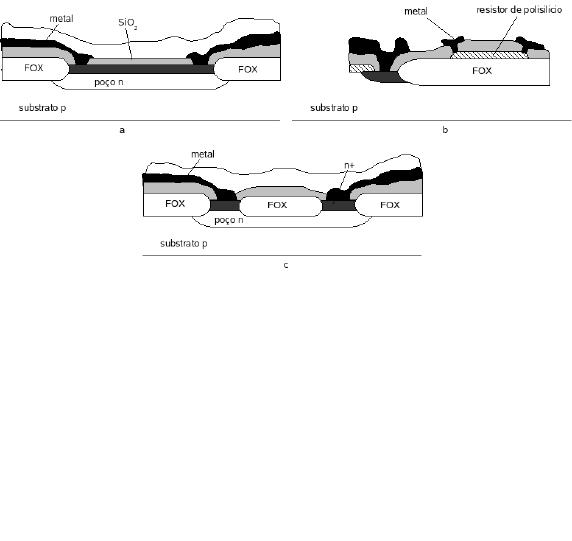

Figura A6 - Resistores: (a) difuso, (b) polisilício, (c) poço n..............................................47

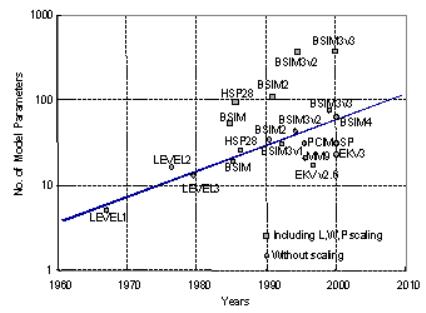

Figura A7 – Evolução do número de parâmetros dos modelos com o passar dos anos
(EKV). .................................................................................................................................49

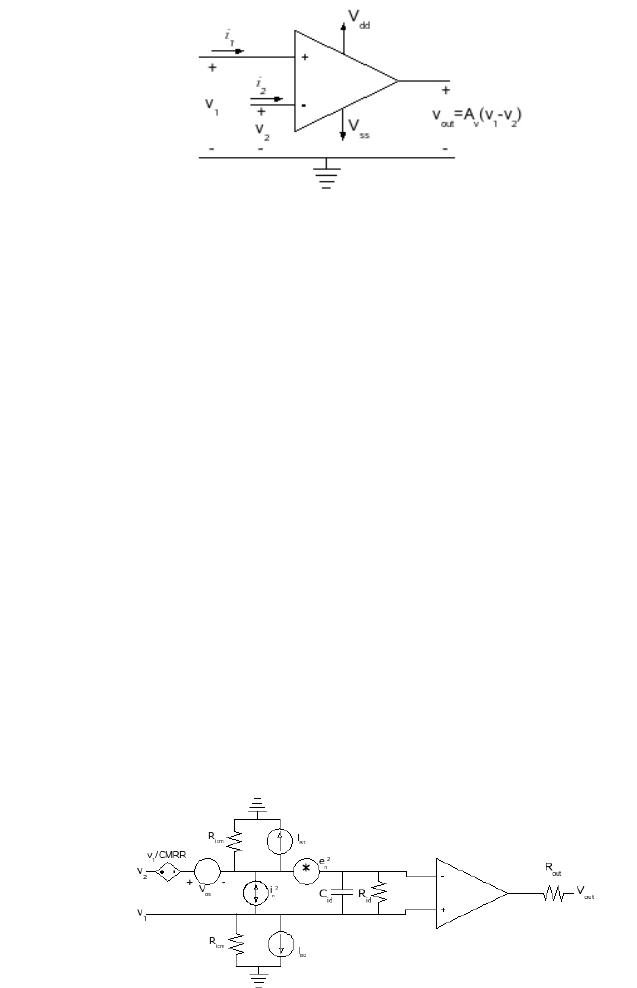

Figura B1 - Símbolo de um amplificador operacional........................................................52
Figura B2 - Modelo para o ampop não ideal.......................................................................52

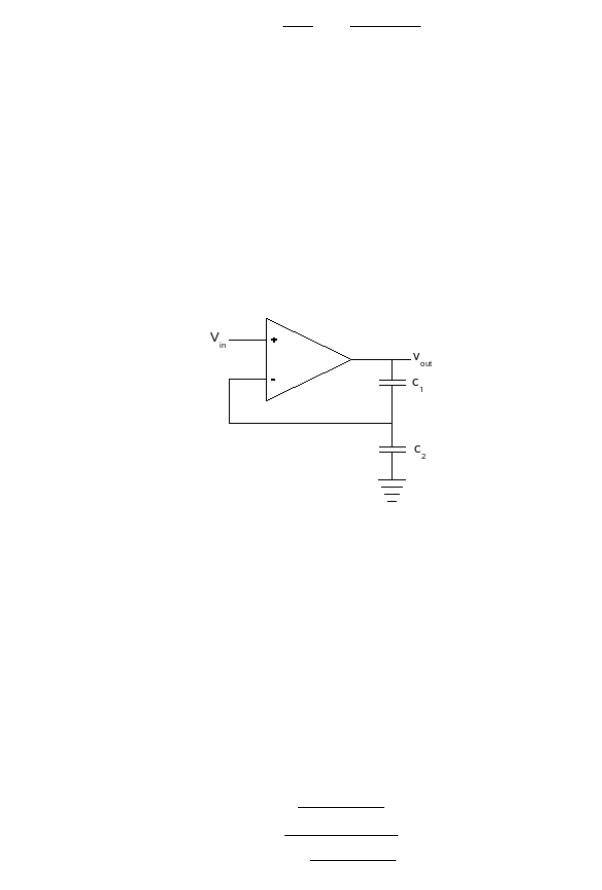

Figura B3 - Amplificador operacional com carga capacitiva..............................................53

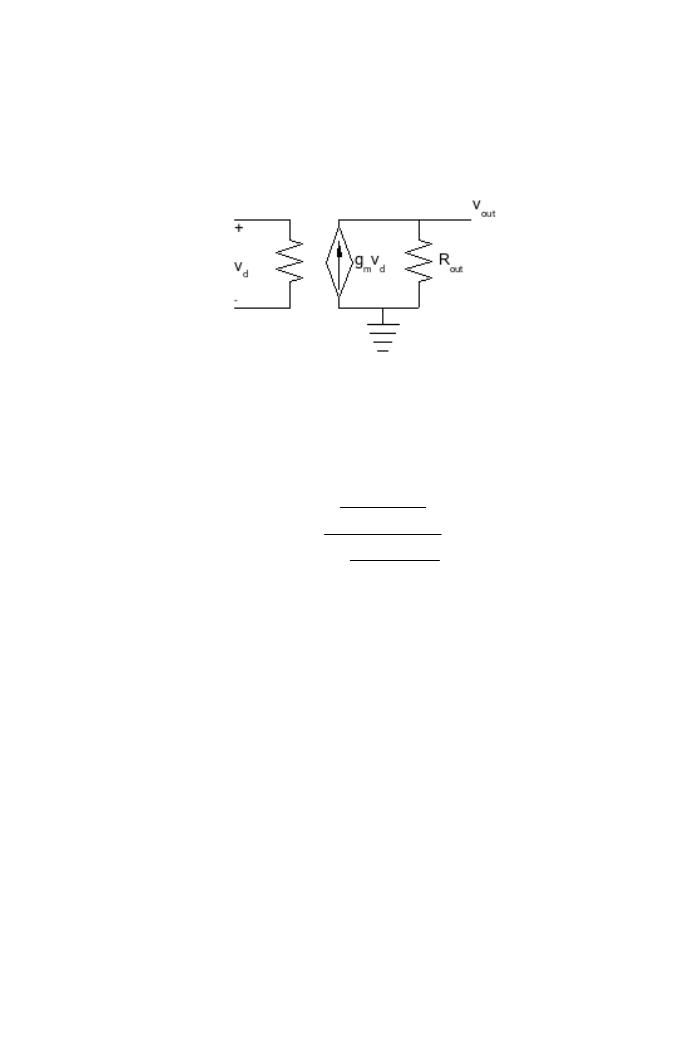

Figura B4 - Modelo linear do OTA.....................................................................................54

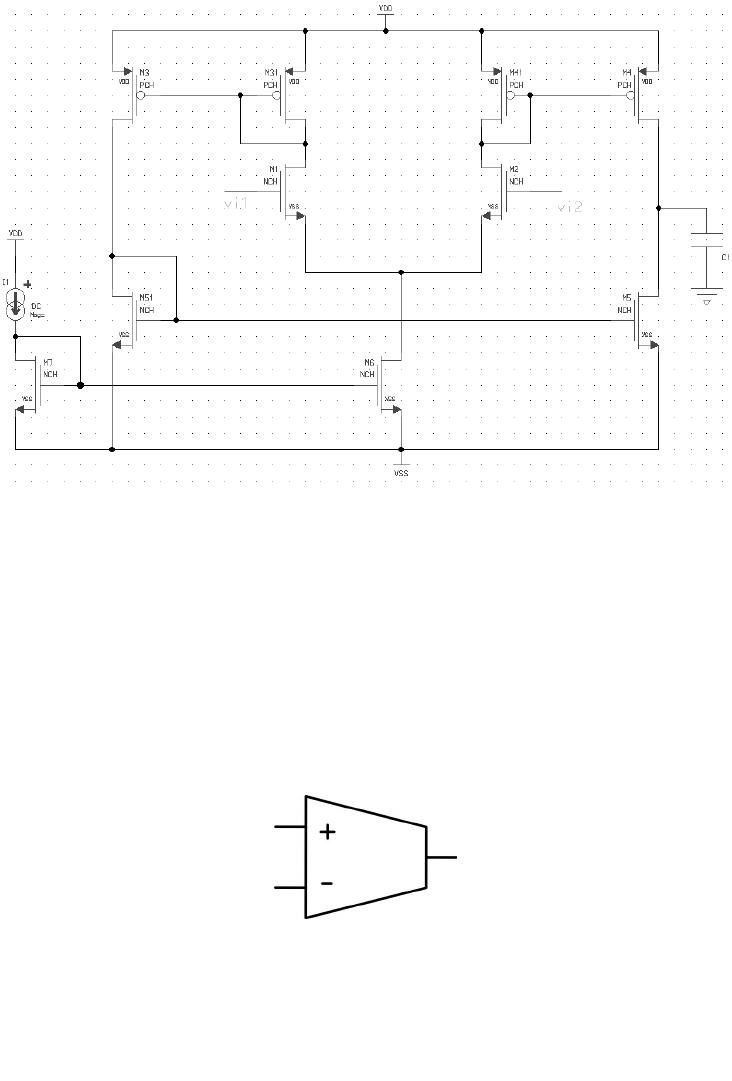

Figura B5 - Configuração básico de um OTA.....................................................................56
Figura B6 - Símbolo esquemático de um OTA...................................................................56

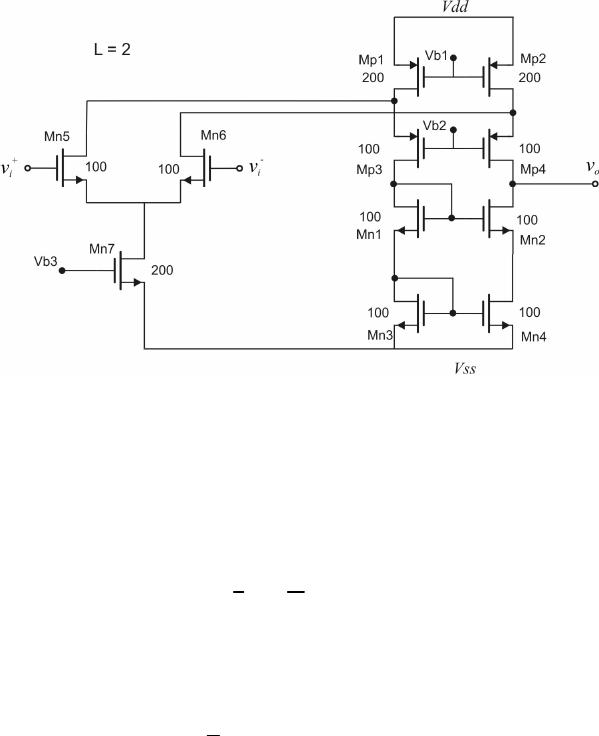

Figura B7 - OTA com saída em cascode dobrado...............................................................58

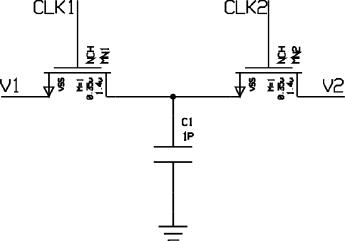

Figura B8 - Capacitor chaveado..........................................................................................59

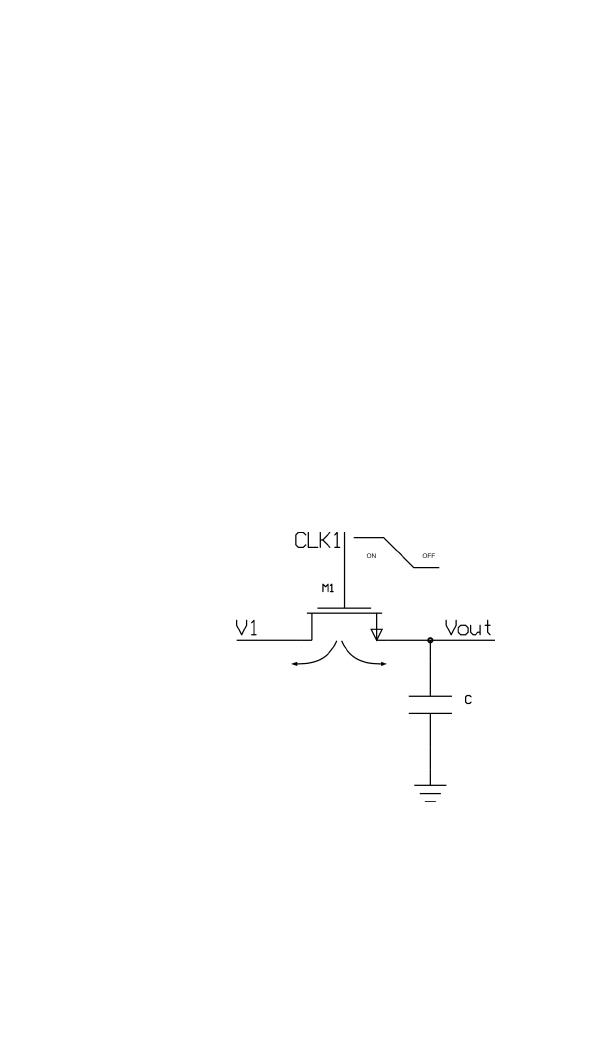

Figura B9 - Injeção de carga quando a chave MOS é desligada.........................................61

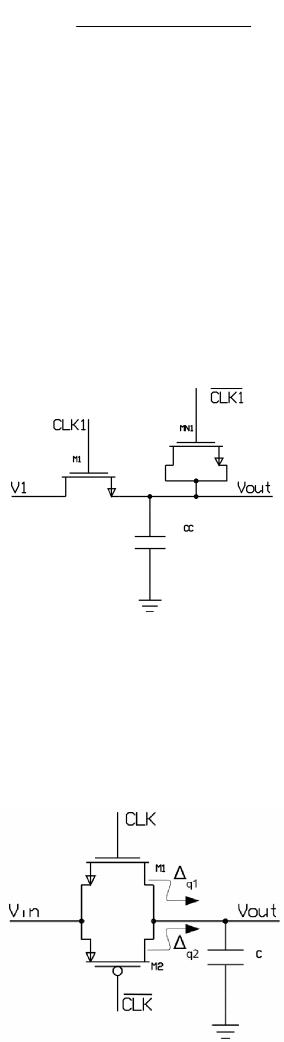

Figura B10 - Compensação da injeção de cargas utilizando chave dummy........................62
Figura B11 - Compensação da injeção de cargas utilizando chave complementar.............62
xiv
Lista de Tabelas
Tabela 1 – Parâmetros MOS................................................................................................15
Tabela 2 – Dimensões dos transistores................................................................................18
Tabela 3 – Ganho programado, ganho obtido e o erro máximo de ganho no modo
diferencial............................................................................................................................26
Tabela 4 – Ganho programado, ganho obtido e o erro máximo de ganho no modo
terminação única unipolar. ..................................................................................................26
1
Capítulo 1
Introdução
Um sistema de medição para aplicação em instrumentação é composto geralmente
por um sensor, um condicionador, um conversor A/D e uma unidade de processamento,
como mostrado na Figura 1 em diagrama de blocos. Este conjunto tem a finalidade de
prover informações a respeito de uma grandeza física que podem ser dos mais variados
tipos, incluindo: temperatura, pressão, força, deslocamento, radiação e intensidade
luminosa. Cada uma destas partes do sistema de condicionamento pode ser representada
como um bloco funcional, responsável por funções específicas e acionados conforme a
necessidade.
A medição só é possível quando há elementos capazes de gerar um sinal elétrico
que corresponda à grandeza deseja, para que este possa ser posteriormente processado ou
armazenado. O elemento responsável a este fim são os sensores e os transdutores, que
geram um sinal elétrico em sua saída, tensão ou corrente, sensível à grandeza que se deseja
medir.
Um sensor é geralmente definido como um dispositivo que responde a um estímulo
ou um sinal. Um transdutor por sua vez é um dispositivo que converte um tipo de energia
em outra não necessariamente em um sinal elétrico.
Nos casos em que forem utilizados conversores A/D, os sinais elétricos gerados
pelos sensores devem ser ajustados para a faixa de entrada do conversor A/D. Por isso, o
segundo bloco do sistema é um circuito de condicionamento para a adequação do sinal do
sensor à entrada do conversor. O circuito de condicionamento pode realizar diversas
2
funções, tais como: amplificação, filtragem, isolamento, multiplexação, linearização e
excitação, para os sensores que necessitem de uma fonte de energia externa [1].
Figura 1 – Diagrama de blocos de um sistema de medição
Com o circuito de condicionamento é possível amplificar e ajustar os sinais com
baixa intensidade à faixa de entrada do conversor A/D. Com o ajuste dos sinais, temos uma
faixa de variação do sinal bem mais próxima da faixa de entrada do conversor A/D.
Filtros são utilizados, quando há necessidade de reduzir a interferência no sinal de
medição. Um filtro passa-baixas, por exemplo, é utilizado quando se deseja permitir a
passagem de baixas freqüências sem dificuldades e atenuar a amplitude das freqüências
maiores que a freqüência de corte. Outra função do condicionamento é o isolamento dos
sinais dos sensores em relação à entrada do conversor, protegendo-os de eventuais
problemas que possam vir a danificar elementos do circuito, como sobrecargas de tensão e
corrente.
O circuito de condicionamento pode ainda excitar alguns sensores que requerem
alimentação externa, seja de tensão ou corrente. A linearização pode também ser realizada
pelo circuito de condicionamento nos casos em que os sensores tiverem uma resposta não
linear sobre a grandeza de interesse.
O conversor A/D é responsável por traduzir uma grandeza elétrica analógica numa
representação numérica adequada para o tratamento digital. Em um sistema de medição é
muito comum que alguns tratamentos sejam feitos no sinal analógico, como a
amplificação. Contudo, usualmente são necessários processamentos adicionais do sinal que
vão desde a simples obtenção da medição da intensidade do sinal até a execução de
algumas manipulações algébricas sobre estes, ou mesmo quando há necessidade de
armazenamento ou de transmissão.
Para que o sistema de medição possa ser utilizado com diferentes tipos de sensores,
com diferentes características dos sinais, o circuito de condicionamento deve prover
3
diferentes valores de ganho e de ajuste de nível cc [1]. O circuito de condicionamento pode
ser implementado em apenas um estágio, entretanto, essa escolha pode levar a um número
elevado de valores de programação, tornando a implementação difícil de ser realizada.
Porém o circuito pode ser dividido em estágios, contanto que o produto dos ganhos dos
vários estágios seja igual ao ganho com único estágio. O circuito de condicionamento em
vários estágios apresenta como vantagens: reduzir a diferença entre os valores máximos e
mínimos dos componentes passivos empregados e de reduzir as especificações de banda
passante dos amplificadores operacionais utilizados [2].
Neste trabalho propomos que o circuito de condicionamento como um bloco que
possa fazer parte de um System on Chip (SoC), por este integrar todos os componentes de
um microcontrolador ou outro sistema eletrônico em um único circuito integrado (IC).
Pode conter sinais digitais, analógicos, mistos e freqüentemente funções de
radiofreqüência, integradas em uma única pastilha. Porque um SoC integra geralmente
várias funções diferentes, é ainda mais crucial minimizar a área de superfície para cada
função específica, e especificamente para o circuito condicionador de sinal [3].
O circuito de condicionamento é projetado com amplificadores operacionais de
transcondutância, capacitores chaveados e chave CMOS, sendo o valor dos capacitores
programado a partir de chaves para alteração do valor do ganho. O circuito de
condicionamento é composto por dois estágios de ganho em cascata e pode operar nos
seguintes modos: modo de operação diferencial, modo terminação única bipolar, modo
terminação única unipolar e de calibração.
Os objetivos principais dessa dissertação são:
Projetar condicionamento programável de sinais, para que possa permitir a
utilização de diferentes tipos de sensores, utilizando uma metodologia que permite a
otimização na escolha dos valores de programação e de ajuste de nível cc;
Implementação do circuito de condicionamento em dois estágios em tecnologia
CMOS, que proporcione valores de ganho e ajuste de nível cc definidos no projeto.
4
1.1 Organização da Dissertação
No capítulo 2, apresenta-se o desenvolvimento da arquitetura do circuito de
condicionamento, a partir das especificações do sistema, como faixa de ganho, ajuste de
nível cc, valores de saturação e máxima perda aceitável aplicando o procedimento teórico
para a definição destes valores. Também são apresentadas simulações comportamentais da
arquitetura proposta.
No capítulo 3, apresentam-se o desenvolvimento dos circuitos para o
condicionamento, as simulações dos modos de operação e o leiaute do circuito proposto.
No capítulo 4, são apresentadas as conclusões e sugestões relacionadas a este
trabalho.
No apêndice A, faz-se uma revisão sobre a tecnologia CMOS: o processo de
fabricação, principais características e perspectivas futuras a respeito da tecnologia.
No apêndice B, faz-se uma revisão sobre amplificadores operacionais e
amplificadores operacionais de transcondutância, também um breve comentário sobre
capacitores chaveados, injeção de cargas e técnicas para compensação.
5
Capítulo 2
Arquitetura do Circuito de Condicionamento
O circuito de condicionamento de dois estágios com ajuste de nível cc no primeiro
estágio pode ser modelado como mostrado na Figura 2, em que:
y
in
é o sinal de saída do sensor empregado;
y
dc
é o ajuste de nível cc, para os sinais terminação única;
G
1
e G
2
são respectivamente os valores de ganho empregados no primeiro e
segundo estágio de condicionamento, com um ganho total de G = G
1
.G
2
;
y
c
é o sinal condicionado, que é a entrada do conversor A/D;
y
sat
+
e y
sat
-
são os limites de saturação em ambos os estágios de condicionamento e
entrada conversor A/D.
Figura 2 - Modelo do condicionador de sinais de dois estágios com ajuste de nível
cc no primeiro estágio.
O circuito de condicionamento de sinais foi planejado para ser integrado em um
SoC incluindo os circuitos de um conversor A/D e um conversor D/A. O circuito de
6
condicionamento é composto de dois estágios de amplificação em cascata, com ajuste de
nível cc somente no primeiro estágio e o sistema total é apresentado na Figura 3.
Na Figura 3, o controlador determina os valores do ganho a ser empregado G
1
e G
2
,
o valor de saída do conversor D/A para o ajuste de nível cc, e o modo de operação.
Figura 3 - Modelo do condicionador de sinais de dois estágios com ajuste de nível
cc no primeiro estágio.
O circuito de condicionamento é especificado para trabalhar com sinais diferenciais
e terminação única, seja bipolar ou unipolar. As tensões de saturação para o circuito de
condicionamento e, conseqüentemente, para o conversor A/D são definidos por
−
sat
V e
sat
V
+
,
que são os valores relativos às tensões limites, VDD e VSS, dependerão do desempenho
dos amplificadores operacionais.
2.1 Especificações do Projeto
O procedimento utilizado para a escolha dos valores de programação e ajuste de
nível cc foi proposta por [2, 5], em que a partir de um conjunto de especificações, obtém-se
o melhor conjunto de ganho e de ajuste de nível cc a serem aplicados.
Para o projeto do circuito de condicionamento, considera-se um conversor com
limites de saturação iguais [-1,65; 1,65 ] e a perda de resolução máxima aceitável de 1 bit.
Os valores de ganho mínimo e máximo ideais são de 1 e 512 respectivamente e os
valores de ajuste de nível cc ideais mínimo de -1,65 V e máximo de 1,65 V.
7
2.1.1 Modo Terminação Única
O projeto do circuito proposto será feito em dois estágios, em que cada estágio
possui um conjunto de valores de ganho, garantindo a partir da combinação destes dois
conjuntos que seja possível obter o conjunto completo de programação de ganho. Para o
primeiro e segundo estágios de ganho, os conjuntos de valores de programação de ganho
são dados por [1, 2]
},1{
},...,,,,{
2
2
2
1
)(
1
k
n
parn
r
rasasrarasa
gi
gi
=Γ
=Γ
−
=
. (1)
Sendo:
1
Γ
– conjunto de programação de ganho do primeiro estágio;
2
Γ
– conjunto de programação de ganho do segundo estágio;
gi
n – número de elementos do primeiro conjunto de programação;
2
k
r
– valor do ganho igual ou seguinte ao último valor de ganho do primeiro
estágio.
Para obter valores factíveis de implementação prática, a razão máxima entre os
valores entre dois ganhos consecutivos, r, é decomposta em duas frações q e s de forma
que r = q . s, para estas frações, escolhe-se q = 4/3 e s = 3/2.
O primeiro elemento da série é dado por
s
G
Ga
min
1
==
. (2)
Logo o valor mínimo de ganho para o primeiro estágio do circuito de
condicionamento é
75,05,1/1/
min
=== sGa
.
O número de valores de ganho,
n
G
é dado por
max
2 1
G
G
n
sr
η
= η+ ≥
, (3)
em que
8
max
log
r
G
a
η =
. (4)
Portanto a partir das equações 3 e 4, obtém-se o
n
G
= 18 e os conjuntos de ganhos
encontrados são
}16;1{
}64;6;8;12;11;1,5;2;3;;75,0{
2
1
=Γ
=Γ
. (5)
Para o ajuste de nível cc, determina-se o número de valores por
−
−
≥
+
),min(
1
1
)(
minmaxmax
sq
y
yyG
n
sat
dcdc
dc
, (6)
então 2048
3/4
1
15,2
)05,2(512
≥
−
−
≥
dc
n . (7)
Para o projeto do condicionador, escolheu-se o valor de 2048 para n
dc
, com base no
resultado obtido da equação 7. Para este número de valores de ajuste de nível cc, calcula-se
o resíduo máximo do primeiro estágio como
max
1,65 1,65
1,61 mV
2048
ydc
ε
+
= =
. (8)
2.1.2 Modo diferencial
Para o circuito de condicionamento diferencial, não é necessário compensar o nível
cc, o que simplifica a estratégia de programação do circuito de condicionamento.
O conjunto completo de valores de ganho é dado por
},...,,,{
1
2
1
−
=Γ
gi
n
ararasa , (9)
em que o ganho mínimo ideal á dado por
min
Ga =
(10)
9
e o número de valores de ganho
=
a
G
r
max
log
η
, (11)
e 9
1
512
log
2
=
=
η
. (12)
Os conjuntos de valores para o primeiro e segundo estágio do modo diferencial são
}16;1{
}1;2;4;8;16{
2
1
=Γ
=Γ
(13)
Como o circuito de condicionamento deve operar nos modos definidos no início
deste capítulo e verificando que o conjunto de valores de programação do modo diferencial
é um subconjunto do modo terminação única, o conjunto de programação para o modo
terminação única será utilizado para o modo diferencial e, como vantagem, teremos mais
valores de programação de ganho para o modo diferencial e tendo uma perda de resolução
menor que a especificada [5].
2.2 Simulações Comportamentais

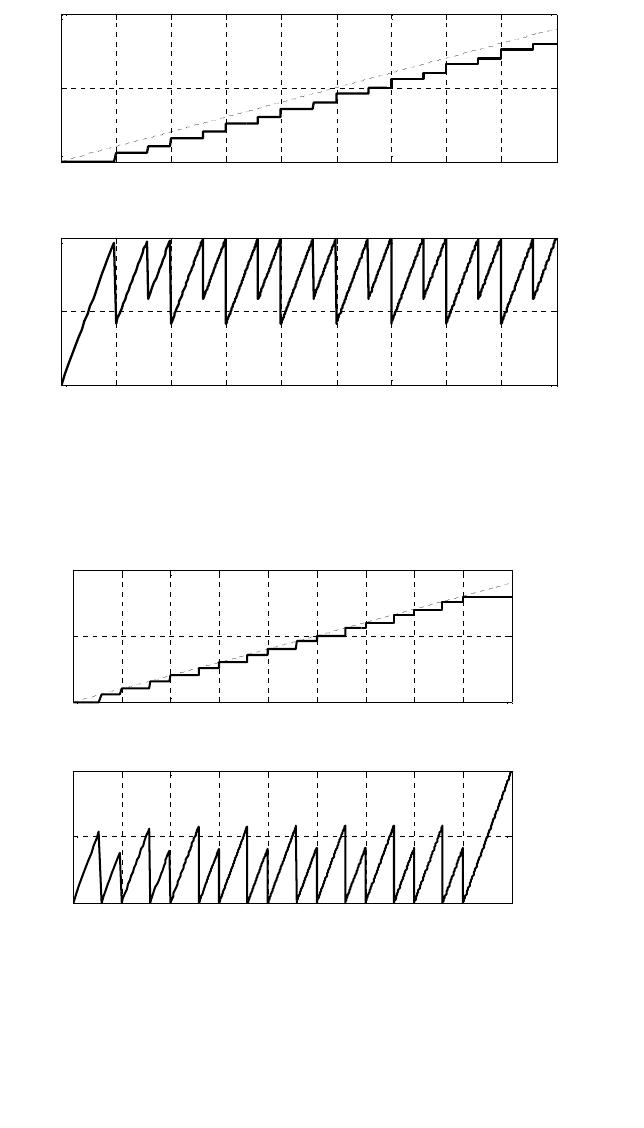

Os valores de ganho real depois da estratégia de programação proposta e a perda de
resolução, como função do ganho ideal, são mostrados para o modo de operação
terminação única, com ajuste de nível cc na Figura 4 e para o modo de operação diferencial
na Figura 5.
10
0 1 2 3 4 5 6 7 8 9
0
5
10
log
2
(
G
o
)
log
2
(G)
0 1 2 3 4 5 6 7 8 9
0
0.5
1
log
2
(
G
o
)
N
L
Figura 4 - Valores de programação de ganho para o modo de operação terminação
única, com ajuste de nível cc e perda de resolução (bits)
0 1 2 3 4 5 6 7 8 9
0
5
10
log
2
(G
o
)
log
2
(G)
0 1 2 3 4 5 6 7 8 9
0
0.5
1
log
2
(G
o
)
N
L
Figura 5 - Valores de programação de ganho para o modo de operação diferencial
com perda de resolução.
O circuito de condicionamento proposto é mostrado na Figura 6. A caixa com os
números 1 e 2 são chaves CMOS e o número indica a fase do
clock
1
φ
e
2
φ
,
11
respectivamente. Podem ser selecionados quatro modos de operação através de três
multiplexadores 4:1 (MUX). Os modos de operação são com a respectiva entrada do MUX
são:
1. Modo de operação Diferencial: seleciona
+
i
v e
-
i
v como sinais de entrada
diferenciais e GND como referência para o circuito;
2. Modo terminação única bipolar: seleciona
+
i
v e GND como sinais de entrada
diferenciais e GND como referência para o circuito;
3. Modo terminação única unipolar com ajuste de nível cc: seleciona
+
i
v e
dc
v como
sinais de entrada diferenciais e
-
sat
v como referência para o circuito;
4. Calibração: seleciona
dc
v e
-
sat
v como sinais de entrada diferenciais e
-
sat
v como
referência do circuito.
Os amplificadores em ambos os estágios são escolhidos para operar na
configuração não-inversora a fim de evitar a saturação do sinal para
−
sat
v . Para minimizar
os efeitos de injeção de carga na entrada dos amplificadores os capacitores são ajustados
para comutar ambos os terminais. Os capacitores
1
C
e
3
C são programados através das
chaves de configuração com valores múltiplos de
2
C
e
4
C
, respectivamente:
{
}
1 2
1;1,5;2;3;4;6;8;12;16
C = C
e
{
}
3 4
1;16
C = C
.
12
Figura 6 - Circuito de condicionamento a capacitores chaveados
13
As simulações comportamentais foram feitas com a arquitetura aqui proposta para
VDD
= 2,5 V e VSS
= –2,5 V, considerando V 2,0
+
=v
sat
e V 2,0
-
−
=v
sat
, usando um
amplificador operacional ideal e chaves padrão CMOS e com clocks não-sobrepostos
1
φ
e
2
φ
com freqüência de 1 MHz. Os resultados para o modo de operação diferencial são
mostrados na Figura 7, para um sinal diferencial
(
)
V 20k2sin0,25
+
t
π
=v
i
⋅⋅⋅⋅
e
(
)
V 20k2sin0,25
-
t
π
=v
i
⋅⋅⋅⋅−
,
sendo
4
1
=G
e
1
2
=G
.
Os resultados para o modo terminação única unipolar,
(
)
V 20k2sin0,1251,125
+
t
π
+=v
i
⋅⋅⋅⋅
e
v
dc
= 1 V,
sendo
1
1
=G
e
16
2
=G
,
são mostrados na Figura 8, observando que a referência para este sinal é
-
sat
v
.
5.5 6 6.5 7 7.5 8 8.5 9 9.5 10
x 10
-5
-0.2
-0.1
0
0.1
0.2
t
v
i
+
, v
i
-
5.5 6 6.5 7 7.5 8 8.5 9 9.5 10
x 10
-5
-2
-1
0
1
2
t
v
o
Figura 7 - Simulação para o modo de operação diferencial.
14
5.5 6 6.5 7 7.5 8 8.5 9 9.5 10
x 10
-5
-1
-0.9
-0.8
-0.7
t
v
i
+
5.5 6 6.5 7 7.5 8 8.5 9 9.5 10
x 10
-5
-2
-1
0
1
2
t
v
o
Figura 8 - Simulação para o modo de operação terminação única com ajuste de
nível cc.
A partir destas simulações comportamentais, utilizando componentes ideais,
podemos observar que o funcionamento do circuito está em concordância com a idéia
proposta neste trabalho. O desempenho do circuito de condicionamento está diretamente
ligado à qualidade dos seus blocos funcionais e componentes. No próximo capítulo são
mostrados os elementos mais importantes do circuito de condicionamento proposto, assim
como algumas análises de seu desempenho.
15
Capítulo 3
Projeto dos Circuitos para Condicionamento
O circuito completo proposto é composto por vários blocos, cada um responsável
por uma função específica que serão descritas neste capítulo.
3.1 Amplificador Operacional
Este amplificador é um do tipo
cascode
1
dobrado, foi projetado para fornecer um
ganho de até 16 vezes [2]. Os resultados de algumas características, como resposta em
freqüência do ganho e da fase, taxa de rejeição de modo comum, taxa de subida e excursão
do sinal são mostradas a seguir. As simulações foram feitas com o simulador ELDO, com
tecnologia TSMC035 que faz parte do
Asic Design Kit
(ADK), que é um
design kit
para
fins educacionais fornecido pela
Mentor Graphics
. Considera-se também que a saída do
amplificador está conectado a um capacitor de 3,2 pF.
Para o projeto do amplificados e do circuito de polarização, foram utilizados
parâmetros MOS extraídos do modelo BSIM3v3, segundo metodologia proposta em [8],
mostrados na Tabela 1.
Tabela 1 – Parâmetros MOS
K V
th
λ
PMOS 155,06 0,5231 0,0136
NMOS 58,131 0,7159 0,0454
1
Acredita-se que o termo cascode é derivado da contração das palavras em inglês “cascaded triode” usado na
tecnologia de válvulas.
16
Sendo:
1.
K
– parâmetro de transcondutância;
2.
V
th
– tensão de limiar;
3.
λ
– fator de modulação do canal.
O esquemático do OTA em
cascode
dobrado utilizado no projeto é representado na
Figura 9. O circuito é composto por um amplificador diferencial de entrada e um estágio de
saída formado por duas fontes de corrente em
cascode
. Estabelece-se para todos os
transistores o mesmo comprimento de canal, o valor de
W
está representado na Figura [9]
pelo número ao lado do transistor. No ponto de polarização as correntes relacionam-se
como [9]
Id
Mn5
=
Id
Mn6
=
I
BIAS
/2
Id
Mp3
=
Id
Mp4
=
I
BIAS
/2
Id
Mp1
=
Id
Mp2
=
I
BIAS.
Os transistores são dimensionados de forma a atender às seguintes equivalências
Mn5 = Mn6
Mn1 = Mn2 = Mn3 = Mn4
Mp3 = Mp4
Mp1 = Mp2
W
Mp1
= 2W
Mp3
W
Mp2
= 2W
Mp4
.
17
Figura 9 - Diagrama esquemático do amplificador
O circuito do amplificador operacional é projetado para trabalhar com uma corrente
de polarização de 300
µ
A. A partir desta afirmação e adotando a razão
W
/
L
=100 é possível
calcular a tensão de polarização do transistor Mn7 como
I
d
=
1
2
µ
Cox
W
L
(
V
GS
−
V
th
)
2
então
( )
93,065,172,0
72,0
72,0
5231,010006,155
2
1
300
3
2
−=−==
=−
=
−⋅⋅=
Gb
SG
GS
GS
VV
VV
V
V
.
Sendo a corrente do transistor Mp1 igual a corrente polarização do circuito e
adotando-se a razão W/L=100, de maneira semelhante ao transistor Mn7, encontra-se a
tensão de polarização do par Mp1, Mp2 como
18
( )
65,000,165,1
1
1
7159,05058
2
1
300
1
2
=−==
=−
=
−⋅⋅=
Gb
GS
SG
SG
VV
VV
V
V
.
Sabendo que Mp1 esta na região de saturação, e que a corrente em Mp3 é metade
da corrente de polarização, podemos calcular a corrente de polarização do par Mp3, Mp4
por
( )
36,001,137,1
01,1
01,1
7159,05058
2
1
150
2
2
=−==
=−
=
−⋅⋅=
Gb
GS
SG
SG
VV
VV
V
V
.
Seguindo os procedimentos de projeto definidos em [9], obtêm-se as relações
definidas na Tabela 2.
Tabela 2 – Dimensões dos transistores
Transistor W L
Mp1 200 2
Mp2 200 2
Mp3 100 2
Mp4 100 2
Mn1 100 2
Mn2 100 2
Mn3 100 2
Mn4 100 2
Mn5 100 2
Mn6 100 2
Mn7 200 2
3.1.1 Circuito de Polarização
O circuito de polarização tem como função fornecer as tensões de polarização dos
amplificadores operacionais utilizados no circuito projetado com base na arquitetura
proposta de modo que os transistores estejam na saturação. Os valores para polarização são
19
respectivamente 0,65 V, 0,36 V e -0,93 V. Estes valores são obtidos através dos circuitos
divisores de tensão da Figura 10 [7].
Figura 10 - Diagrama esquemático do circuito de polarização
3.2 Simulações do amplificador
3.2.1 Taxa de Subida
A taxa de subida (Slew Rate - SR) define-se como a velocidade de resposta do
amplificador a uma variação de tensão na entrada, este valor idealmente deveria ser
infinito, o que na realidade não acontece e é dado por
(
)
out
dv t
SR= max
dt
, (14)
logo, se conclui que, quanto maior for o valor deste parâmetro melhor será o amplificador.
20
Figura 11 - Slew Rate
Com o gráfico da Figura 11, pode-se calcular o Slew Rate que para este caso foi de
51,4 V/µs. Alguns outros parâmetros podem ser extraídos deste gráfico, como o overshoot
e o settling time que são 0,546 V e 23 ns, respectivamente.
3.2.2 Excursão da Tensão de Saída (Output Swing)
Output Swing é a excursão do sinal entre a saturação positiva e negativa.
Figura 12 - Output Swing
21
Mostra-se na Figura 12, que a extensão de saída do amplificador em questão é de
-1,64 a 1,43 V.
3.2.3 Resposta em Freqüência do Ganho e da Fase
O Ganho de malha aberta é a razão da variação da tensão na saída pela variação da
tensão de entrada. O ganho em malha aberta de um amplificador não é infinito, o que seria
o ideal, melhor dito, ele é finito e diminui com a freqüência.
As especificações dos amplificadores fornecem uma descrição do ganho versus
banda passante. Na Figura 13 é fornecida uma curva do ganho versus freqüência. Quando a
freqüência do sinal de entrada aumenta, o ganho de malha aberta cai, até finalmente atingir
o valor de ganho unitário.
Figura 13 - Resposta em Freqüência do Ganho
Na Figura 13, apresenta-se o gráfico da resposta em freqüência do ganho de malha
aberta desse amplificador projetado, que apresenta uma freqüência de transição de 40 Mhz
e ganho cc de 80,91 dB.
22
Figura 14 - Resposta em Freqüência da Fase
Na Figura 14, apresenta-se o gráfico da resposta em freqüência de fase em malha
aberta do amplificador, que apresenta uma margem de fase de 37,08 na freqüência de
transição.
3.3 Capacitores programáveis
O capacitor, quando chaveado pode se comportar como um resistor, porém, ocupa
uma área bem menor (ver Apêndice B). A técnica de capacitores chaveados foi escolhida
para implementação por apresentar como principal vantagem, a alta precisão do produto
RC, ou seja, se um capacitor é chaveado a certa freqüência e este é conectado a outro a
constante de tempo resultante é em função da razão entre os capacitores.
O circuito de condicionamento tem o seu ganho ajustado de acordo com os valores
do capacitor selecionado. Analisando a Figura 15 e sabendo que o ganho é dado pela
relação entre os capacitores, ou seja,
21
/. CCVi=V
o
, manteve-se o capacitor
2
C
constante e
o capacitor
1
C
foi construído por uma associação de capacitores, múltiplos de
2
C
e em
paralelo, sendo ativados ou desativados através de uma chave de programação que ativa
internamente uma chave CMOS, conectando assim o capacitor ao barramento.
23
Figura 15 - Amplificador não-inversor a capacitores chaveados
Para o primeiro estágio de programação, o capacitor
1
C
é composto cinco
capacitores múltiplos de
2
C
, como é mostrado na Figura 16, a associação destes pode
fornecer um ganho variável de 1 a 16.
Figura 16 - Esquemático do capacitor programável do primeiro estágio
Para o segundo estágio, tem-se apenas dois valores de ganho de amplificação, 1 e
16, logo o capacitor
1
C é composto pela associação de dois capacitores, como é mostrado
na Figura 17.
Figura 17 - Esquemático do capacitor programável do segundo estágio
24
3.4 Chaves
Utilizaram-se chaves CMOS na amostragem e retenção do sinal, para minimizar o
efeito da injeção de cargas (ver Apêndice B) e para programação dos capacitores. O
diagrama esquemático das chaves utilizadas é mostrado na Figura 18.
Figura 18 - Esquemático da chave CMOS
Para o funcionamento do circuito de amostragem e retenção é necessário dois sinais
de relógio opostos e não sobrepostos, para que o ciclo de carga do capacitor
1
C
(Figura 6)
ocorra quando com o capacitor
2
C
estiver descarregando e a transferência da carga do
capacitor
1
C
para o capacitor
2
C
ocorra somente quando o capacitor
1
C
estiver
desconectado da fonte de alimentação. Na Figura 19 é mostrado o circuito gerador dos
sinais de relógio proposto e na Figura 20 a forma de onda obtida.
Figura 19 - Circuito gerador dos sinais de relógio
Figura 20 - Circuito gerador dos sinais de relógio
25
3.5 Simulações
Para as simulações do circuito projetado, utilizou-se os modelos dos transistores
NMOS e PMOS BSIM3v3 com o simulador ELDO e o ADK (Asic Design Kit) da Mentor
Graphics, cuja tecnologia escolhida foi a TSMC035. As simulações foram feitas para
primeiro estágio do circuito de condicionamento, nos modos: diferencial, terminação
bipolar.
3.5.1 Resultado das Simulações para o Modo Diferencial
O ganho no modo diferencial é simulado, aplicando-se às entradas
+
i
v e
-
i
v sinais
senoidais de amplitudes de 0,05 V e freqüência de 200 Hz, Na Figura 21, mostra-se o
ganho no modo diferencial com ganho de dez e a Tabela 3 os valores de ganho
programados, os ganhos obtidos e o erro máximo de ganho.
Figura 21 - Simulação do ganho do modo diferencial com ganho dez
26
Tabela 3 – Ganho programado, ganho obtido e o erro máximo de ganho no modo diferencial
Ganho Programado Ganho Obtido Erro Máximo
1 1,01 1 mV
2 2,04 4 mV
4 4,11 11 mV
8 8,13 13 mV
16 16,09 9 mV
3.5.2 Resultado das Simulações para o Modo Terminação Única Bipolar
Para o modo terminação única bipolar, temos uma entrada
+
i
v e GND como sinais
de entrada, e a referência do circuito é conectada ao GND. Para esta simulação adotamos
(
)
+
0,1 sin 200
i
v = kt
⋅
, os resultados obtidos são mostrados na Tabela 4.
Tabela 4 – Ganho programado, ganho obtido e o erro máximo de ganho no modo terminação única
unipolar.
Ganho Programado Ganho Obtido
Erro Máximo
1 1,03 3 mV
2 2,07 7 mV
4 4,09 9 mV
8 8,12 12 mV
16 16,13 13 mV
3.6 Leiaute do circuito projetado
Os leiautes dos circuitos simulados foram elaborados utilizando a ferramenta da
Mentor Graphics – IC_Station – Versão 2006.2. Mostram-se nas Figuras 22 a 29 os
leiautes dos circuitos elaborados para a tecnologia TSMC035.
27
Figura 22 – Leiaute da porta inversora utilizada em vários circuitos
Figura 23 – Leiaute da chave CMOS
28
Figura 24 – Leiaute do circuito de polarização do amplificador operacional
Figura 25 – Leiaute do amplificador operacional
29
Figura 26 – Leiaute do bloco de capacitores programáveis do primeiro estágio
Figura 27 – Leiaute do bloco de capacitores programáveis do segundo estágio
30
Figura 28 – Leiaute do circuito de condicionamento completo
Figura 29 – Leiaute do circuito de condicionamento completo com anel de PADS
31
Alguns pontos podem ser observados, a partir das simulações do circuito de
condicionamento projetado, como o segundo estágio de condicionamento, em que o ganho
de 16 só deve ser aplicado quando o sinal de saída do primeiro estágio for no máximo de
100 mV, para que não haja saturação.
Também circuito de programação de ganho com capacitores chaveados, que são
montados a partir de um capacitor base, e os demais feitos da associação de capacitores
similares ao capacitor base, estes dispostos de maneira simétrica e em volta desde grupo
temos capacitores dummy, para manter o efeito de undercut igual a todos os capacitores.
32
Capítulo 4
Conclusões e Trabalhos Futuros
4.1 Conclusões
Neste trabalho propomos uma arquitetura de um circuito de condicionamento de
sinais analógicos a capacitores chaveados que é apropriado para integração System-on-
Chip. Esta arquitetura aceita o condicionamento de sinais diferenciais de terminação única,
com ajuste de nível cc, incluindo também um modo de calibração.
A estratégia de programação dos ganhos e os valores podem ser determinados
seguindo procedimentos que provêem um número mínimo de valores de programação,
enquanto garante que não haja perda da faixa de medição e que a perda de resolução da
medida esteja abaixo de um valor especificado.
Embora o circuito não tenha sido fabricado, o que seria o ideal para comprovar a
sua funcionalidade, os resultados obtidos das simulações mostram que o circuito proposto
desempenha bem as funções propostas no projeto.
4.2 Sugestões
O estudo apresentado neste trabalho pode ainda ser bastante explorado, uma vez
que, por se tratar de uma arquitetura que pode ser utilizada nas mais variadas aplicações.
As principais sugestões de estudo a partir deste trabalho são:
1.
Projeto de um circuito de condicionamento auto-programável;
33
2.
Conversor A/D incorporado ao circuito de condicionamento;
3.
Uso de amplificadores operacionais rail-to-rail;
4.
Uso da técnica de correntes chaveadas para o sample and hold.
34
Referências Bibliográficas
[1] G. A. Lopes. Programação de ganho e deslocamento de nível cc para
condicionamento de sinais de medição: Implementação com componentes discretos
usando microcontrolador. Dissertação de Mestrado. Universidade Federal do
Maranhão. Programa de Pós-Graduação em Engenharia de Eletricidade, São Luis –
MA – 2004.
[2] S. Y. C. Catunda. Considerações sobre circuitos mistos reconfiguráveis para
medição. Tese de Doutorado. Universidade Federal da Paraíba. Programa de Pós-
Graduação em Engenharia Elétrica, Campina Grande – PB – 2000.
[3] Cypress. PSoC Mixed-Signal Array Technical Reference Manual (TRM).
[4] S.Y.C. Catunda, J.-F. Naviner, R.C.S. Freire, G.A.L. Pinheiro. Programmable gain
and de level shift analog signal conditioning circuit: Microcontroller based
implementation. Instrumentation and Measurement Technology Conference, 2005.
IMTC 2005. Proceedings of the IEEE, Volume 3, 16-19 May 2005 Page(s):1857 –
1861.
[5] S.Y.C. Catunda, J.-F.Naviner, G.S. Deep. R.C.S. Freire. Designing a programmable
analog signal conditioning circuit without loss of measurement range.
Instrumentation and Measurement, IEEE Transactions on Volume 52, Issue 5,
Oct. 2003 Page(s):1482 – 1487.
[6] D. R. Belfort, S. Y. C. Catunda, and R. C. S. Freire, "Arquitetura de Circuito de
Condicionamento Programável de Sinais Analógicos para a Integração System-on-
35
Chip," in VII Seminário Internacional de Metrologia - SEMETRO, Belo Horizonte,
MG, 2007
[7] R. J. Baker, H. W. Li, D. E. Boyce, and Institute of Electrical and Electronics
Engineers, CMOS circuit design, layout, and simulation. New York: IEEE Press,
1998.
[8] L.H. Ferreira de Carvalho and T.C. Pimenta. Extraction of MOS parameters from
BSIM3v3 model using minimum square method for quick manual design. IEE
Proc. Circuits Devices System, Vol. 153, No. 2, April 2006.
[9] Fernando Antônio Pinto Barúqui. Introdução ao Projeto de Circuitos Integrados
Analógicos. Tutorial. Universidade Federal do Rio de Janeiro. Departamento de
Eletrônica - Escola Politécnica. Rio de Janeiro – RJ – 2003.
36
Apêndice A
Tecnologia MOS
A tecnologia MOS nasceu na sua versão NMOS, durante os anos 60. A tecnologia
NMOS teve uma maior dificuldade tecnológica devido à presença de cargas positivas no
sistema SiO
2
-Si (dióxido de silício – silício), causando a indução de canal tipo n na
superfície do Si. Como conseqüência, surge uma dificuldade para isolar os transistores
NMOS um do outro. Com o desenvolvimento de processos mais refinados de oxidação do
Si para obtenção de filmes de SiO
2
e de tratamentos térmicos apropriados para reduzir
cargas e estados de interface, a tecnologia NMOS pôde ser implementada. Durante os anos
70 e início dos anos 80, a tecnologia NMOS era a tecnologia predominante para CI’s
digitais, devido às seguintes vantagens: maior mobilidade dos elétrons comparado ao das
lacunas no caso PMOS; alta densidade de integração, simplicidade do processo de
fabricação e consumo reduzido quando comparado a processos bipolares. Nos dias atuais a
tecnologia MOS para a concepção de circuitos integrados prevalece sobre as demais
superando a bipolar que durante muitos anos foi a tecnologia dominante.
O conceito de tecnologia CMOS foi proposto e demonstrado em 1963 por Wanlass.
A porta inversora CMOS é composta por transistores NMOS e PMOS em série. O terminal
de entrada é ligado às duas portas, de forma que uma tensão positiva coloca em condução o
transistor NMOS e corta o PMOS, produzindo uma tensão zero na saída. Uma tensão zero
aplicada ao terminal de entrada produz um efeito complementar, produzindo uma tensão na
saída igual à tensão de alimentação, VDD. Devido ao emprego dos dois tipos de
transistores complementares, a tecnologia foi chamada de CMOS (MOS complementar).
Para tanto se necessita de regiões de “substrato” tipo n e outro tipo p, dependendo do tipo
37
de lâmina utilizada. Isto é possível pela implantação de uma região delimitada com
dopagem de tipo oposto ao do substrato e que é chamado de ilha ou poço.
A.3 Processo de Fabricação MOS
A tecnologia MOS é baseada em um número de etapas bem definidas, para
entender o processo de fabricação é necessário compreender cada um destas etapas. As
etapas descritas aqui incluem a oxidação, fotolitografia, implantação iônica, deposição e
etching.
A.3.1 Lâmina de Silício
Todo o processamento inicia com um simples cristal de silício. Existem dois
métodos de crescimento do cristal. O crescimento de muitos materiais é baseado no
método desenvolvido por Czochralski em 1971. Um segundo método de crescimento,
chamado de zona flutuante, produz cristais de alta pureza e são freqüentemente utilizados
em dispositivos de potência. Os cristais normalmente crescem seguindo as orientações
cristalinas <100> ou <111>. A orientação cristalográfica pode influir principalmente na
taxa de oxidação do substrato e na densidade de defeitos no óxido de Si crescido sobre a
lâmina, que originam centros de armadilhamento de cargas no isolante. Estas cargas podem
responder de forma indesejável ao campo elétrico aplicado ao dispositivo, reduzindo seu
desempenho. Óxidos crescidos sobre lâminas com orientação <100> apresentam menos
defeitos que os crescidos sobre substratos com orientação <111>. Os cristais resultantes
são cilíndricos e tem diâmetro de 75 a 300 milímetros e um comprimento próximo de um
metro. O cilindro é fatiado em wafers que tem aproximadamente de 0.5 a 0.7 milímetros de
espessura. A espessura é determinada primariamente pelos esforços físicos requeridos.
Quando o cristal é crescido, ele é dopado com impurezas do tipo n (Fósforo) ou do tipo p
(Boro) para formar um substrato n ou p.
A.3.2 Limpeza RCA
Em situações que não é possível ter todo o processo automatizado em salas com
alto nível de pureza, ou que de alguma forma as lâminas tiveram contato com um ambiente
contaminado com partículas presentes no ar, a limpeza das lâminas de silício, é
fundamental para o processo de microfabricação , para garantir uma limpeza eficaz com a
38
menor quantidade possível de impurezas. Para a limpeza das lâminas, segue-se um
processo padrão criado pela RCA de mesmo nome, que consiste em uma seqüência de
etapas, onde as lâminas são mergulhadas em soluções, como segue abaixo.
2242
/ OHSOH
(4:1) a 80°C por 10 minutos: também conhecida como solução
“piranha”, utiliza-se para remover principalmente quantidades de gordura presentes na
superfície das lâminas de silício;
OHHF
2
/
(1:10) à temperatura ambiente por 10 s: nesta etapa de limpeza remove-
se o óxido de silício (
2
SiO
) nativo na superfície do silício.
224
/ OHOHNH
(1:1:5) a 80°C por 10 minutos: nesta etapa, removem-se a gordura
e os metais do grupo IB IIIB;
OHOHHCl
222
//
(1:1:5) a 80°C por 10 minutos: nesta etapa, dissolvem-se os íons
alcalinos e hidróxidos de
3+
Fe
,
3+
Al
e
3+
Mg
das superfícies dos substratos.
Entre as soluções, as lâminas são submetidas a um enxágüe com água DI
(deionizada) 18 M
Ω
.cm por 3 minutos. A secagem destas lâminas é feita com jato de
nitrogênio.
Oxidação
A oxidação é o processo através do qual uma camada de dióxido de silício é
formada sobre a superfície da lâmina e que isola os dispositivos, é realizada colocando as
lâminas de Si no forno térmico convencional com alta temperatura, cerca de 1000 °C e em
ambiente de
OH
2
e de
2
O
.
A espessura do óxido de silício, designada por
ox
t
, pode ser aumentada usando
qualquer das técnicas secas ou úmidas, com baixa densidade de formação de defeitos.
Tipicamente a espessura do óxido varia de pouco menos de 150 Å para o óxido de porta a
pouco mais de 10000 Å para o óxido de campo.
39
A.3.3 Fotolitografia
Todos os circuitos integrados consistem de várias camadas sobrepostas para formar
o dispositivo ou componente. Cada camada deve ser fisicamente definida e isso pode ser
feito desenhando as camadas em uma escala maior e depois reduzidas, através de processo
ótico (utilizando projeção) para o tamanho desejado, produzindo o conjunto de máscaras
para o processo de fabricação. O processo de exposição seletiva de áreas da lâmina à luz
ultravioleta através das máscaras é chamado de impressão e podem ser por contato,
proximidade ou por projeção.
A fotolitografia é o processo de transferência de uma máscara para o substrato onde
é fabricado o chip. Em uma sala limpa e com baixa umidade, aplica-se o promotor de
aderência e em seguida utiliza-se um
spinner
em alta velocidade de rotação que por
centrifugação espalha sobre a camada do óxido uma resina fotoresistiva, que é um líquido
orgânico polimérico, denominado fotorresiste. Este resiste é colocado em uma estufa em
temperatura de aproximadamente 100ºC para secar e pode ser positivo ou negativo,
dependendo da sua reação a luz ultravioleta. O fotoresiste positivo é utilizado para criar
padrões que estão na máscara e o negativo para os padrões que não estão.
Figura A1 – (a) máscara usada na litografia, (b) lâmina coberta com fotoresiste, (c)
exposição seletiva a luz ultravioleta, (d) região exposta depois do
etching
.
Usando o fotoresiste, executa-se a despolimerização por luz ultravioleta que passa
através das aberturas da máscara que contem o padrão a ser transferido ao substrato. A
parte opaca da máscara evita a exposição à luz ultravioleta das regiões do substrato que
40
serão posteriormente processadas como mostrado na Figura A1. Para remover a parte do
resiste despolimerizada, utiliza-se o solvente revelador ou por plasma. Este processo de ser
refeito para todas as camadas do circuito integrado.
A.3.4 Implantação Iônica
A implantação iônica é o processo em que íons de um dopante (Fósforo ou Boro)
são acelerados por um campo elétrico a uma alta velocidade e fisicamente lançados contra
o material semicondutor, sendo largamente usada na fabricação de componentes MOS. A
profundidade média de penetração varia de 0.1 a 0.6
µ
m dependendo da velocidade de do
ângulo com que os íons se chocam com a lâmina. A implantação iônica é um processo que
danifica a estrutura cristalina do semicondutor o que torna necessário o recozimento para a
ativação dos dopantes implantados e reconstrução da estrutura cristalina feita em torno de
800°C. Uma vantagem da implantação iônica é a precisão no controle da dopagem com
cerca de 5%. Tornando possível o ajuste da tensão de limiar dos dispositivos MOS ou para
criar resistores mais precisos. Uma outra vantagem é que é um processo à temperatura
ambiente, exceto pelo recozimento necessário para reconstrução da estrutura cristalina.
A.3.5 Deposição
Deposição é o processo pelo qual filmes finos de vários materiais podem ser
depositados sobre a lâmina de silício. Estes filmes podem ser depositados usando as mais
variadas técnicas, incluindo a deposição por evaporação,
sputtering
e deposição química de
vapor (CVD -
Chemical-Vapor Deposition
). Na deposição por evaporação, um material
sólido é colocado no vácuo e aquecido até evaporar. As moléculas evaporadas colidem
com a lâmina relativamente fria e condensam em um filme sólido sobre a lâmina. A
espessura do material depositado é determinada pela temperatura e pela quantidade de
tempo. A técnica do
sputtering
usa íons positivos para bombardear o catodo, que é
revestido com o material a ser depositado. O material bombardeado é desalojado e
depositado na lâmina que está colocada no anodo. Os tipos de sistemas
sputtering
utilizados para deposição em circuitos integrados e são geralmente feitos no vácuo. A
deposição química de vapor usa um processo em que um filme é depositado por reação
química ou reação pirolítica na fase gasosa, que ocorre na vizinhança da lâmina de silício.
Este processo é geralmente usando para deposição de polisilício, dióxido de silício ou
nitreto de silício. A deposição química de vapor é geralmente feita a pressão atmosférica,
41
mas pode ser feita a baixas pressões onde a difusidade aumenta significativamente e é
chamada de deposição química de vapor a baixa pressão (LPCVD –
Low-Pressure
Chemical-Vapor Deposition
).
A.3.6 Etching
Etching
é o processo de remoção do material nas áreas expostas, sendo estas áreas
definidas no processo fotolitográfico. O
etching
deve ter duas importantes propriedades
que são a seletividade e a anisotropia. A seletividade é a característica do
etch
em que
somente a camada desejada é removida sem qualquer efeito sobre a camada protegida ou
as subcamadas. A seletividade pode ser representada como a razão entre a taxa de remoção
da camada desejada pela taxa de remoção da camada protegida.
protegida camada da remoção de Taxa
desejada camada da remoção de Taxa
=S
(A1)
A Anisotropia é a propriedade do
etch
de se propagar em uma única direção. O grau
de anisotropia pode ser quantificado pela relação abaixo.
vertical etching de Taxa
lateral etching de Taxa
=A
−
1
(A2)
Na realidade nem a seletividade, nem a anisotropia são realizados com perfeição,
resultando em efeitos como o
undercutting
e
underetching
que é uma remoção parcial das
subcamadas como é mostrado na Figura A2. Os materiais normalmente corroídos por
etching
são polisilício, dióxido de silício, nitreto de silício e o alumínio.
Figura A2 – (a) lâmina pronta para o
etching
. (b) resultado do
etching
42
Existem dois tipos básicos de
etching
. O
etching
úmido usa reações químicas para
remover o material exposto, em que o ácido hidrofluorídrico (
HF
) é usado para corroer o
dióxido de silício; ácido fosfórico para remover o nitreto de silício; ácido nítrico, ácido
acético ou ácido hidrofluorídrico é usado para remover o polisilício; hidróxido de potássio
é usado para remover o silício; e uma mistura de ácido fosfórico para remover metal. A
técnica de
etching
úmido é fortemente dependente do tempo e da temperatura de exposição
e devem ser manipulados com cuidado, já que os ácidos usados no
etching
úmido
representam perigo em potencial. O
etching
seco ou plasma
etching
usa gases ionizados
que são ativados por um gerador de RF de plasma. Este processo requer uma série de
caracterizações para aperfeiçoar pressão, taxa do fluxo de gás, mistura de gases e gerador
RF. O
etching
seco é muito semelhante ao
sputtering
e por isso alguns equipamentos
podem ser utilizados. Corrosão por íon reativo (RIE) induz a corrosão por plasma
acompanhando de bombardeamento iônico.
A.4 O Transistor MOS
Aqui é descrito de forma resumida o comportamento do transistor MOS. Na
tecnologia MOS complementar (CMOS), tanto transistores NMOS quanto PMOS estão
disponíveis no mesmo substrato e por essa razão um dos dois tipos é colocado em um
“substrato local”, chamado de poço. A Figura A3 mostra uma estrutura simplificada de um
dispositivo MOS tipo n (NMOS). Fabricado em um substrato tipo p, o dispositivo consiste
de duas regiões tipo n fortemente dopadas formando os terminais de fonte e dreno e uma
peça de polisilício também fortemente dopada operando como porta, e uma fina camada de
dióxido de silício isolando a porta do substrato.
Figura A3 – Estrutura simplificada de um NMOS
O acionamento do dispositivo ocorre na região do substrato abaixo do óxido de
porta. A dimensão da porta ao longo do caminho fonte-dreno é chamado de comprimento,
43
L
, e perpendicular ao comprimento é chamado de largura,
W
. Durante o processo de
fabricação as junções de fonte e dreno difundem lateralmente, e a distância real entre fonte
e dreno é ligeiramente menor que
L
. Aqui chamaremos de o comprimento efetivo do
canal,
L
de comprimento total e
d
L
a quantidade difundida lateralmente, podemos dizer
então que
deff
L=L
2L
−
. Para evitar qualquer confusão, chamaremos, a partir deste ponto,
o comprimento efetivo simplesmente de
L
.
Ao se aplicar uma tensão entre a porta e o substrato, é criado um campo elétrico,
que no caso do NMOS, repele da superfície os portadores majoritário (lacunas) e atrai os
portadores minoritários (elétrons). Isso causa, a partir de certo valor de tensão (tensão de
limiar,
th
V
), a formação uma fina camada de elétrons (canal). Quando o canal é formado e
é aplicada uma tensão entre dreno e fonte (
ds
V
), os portadores fluem da fonte para o dreno
através deste. A tensão de limiar de um transistor pode ser expressa como
ox
dep
FMSTH
C
Q
++
φ
=V
2
φ
(A3)
onde
MS
φ
é a diferença da função de trabalho entre o polisilício da porta e o silício do
substrato,
( )
i
sub
F
n
N
qkT=φ ln/
,
q
é a carga do elétron,
sub
N
é a concentração de dopagem
do substrato,
dep
Q
é a carga na região de depleção e
ox
C
é a capacitância do óxido de porta
por unidade de área. Da teoria da junção
pn,
temos que
|
|
subFsidep
N
φε
=Q
4q
,
onde
si
ε
representa a constante dielétrica do silício. Como
ox
C
aparece com muita freqüência em
dispositivos e nos cálculos de circuitos, é útil salientar que para
At
ox
50
≈
,
2
ox
µ
mC
/6.9fF
≈
. O valor de
ox
C
pode ser medido proporcionalmente para outra espessura
de óxido, uma vez que a capacitância de óxido é inversamente proporcional a espessura.
Na prática, o valor da tensão de limiar obtido a partir da Equação A3 pode não
servir para o projeto de circuitos, por exemplo, 0
=V
th
e o dispositivo não está desligado
para 0
≥
g
V
. Por esta razão, a tensão de limiar é ajustada pela implantação de dopantes na
44
área do canal, durante a fabricação dos dispositivos, alterando o nível de dopagem do
substrato próximo ao óxido.
Quando um canal é formado entre fonte e dreno, uma corrente de dreno
d
I
flui
através do canal se existir uma tensão
ds
V
. A dependência desta corrente de dreno com os
terminais do transistor MOS pode ser desenvolvida considerando as características de um
aumento infinitesimal
dy
no comprimento do canal (Figura A4).
Figura A4 – Seção transversal de um transistor NMOS, com pequeno
ds
V
e
thgs
V>V
.
Considerando que a largura do transistor MOS é
W
e que
ds
V
é pequeno. A carga
por unidade de área no canal,
(
)
yQ
l
, pode ser expressa como
(
)
(
)
[
]
thgsoxl
VyvVC=yQ −−
. (A4)
a resistência no canal por unidade de comprimento
dy
pode ser escrito como
( )
WyQµ
dy
=dR
ln
(A5)
onde
n
µ
é a mobilidade média dos elétrons no canal. A tensão em relação à fonte, ao
longo do canal na direção
y
é.
( ) ( )
WyQ
µ
dy
i=dRi=ydv
l
n
DD
(A6)
45
ou
(
)
(
)
ydvyWµµn=dyi
lD
. (A7)
Integrando ao longo do canal de
0=y
a
L=y
, temos
(
)
(
)
(
)
[
]
thgsoxlnD
VyvVµnCW=ydvyQµW=dyi −−
∫
∫
∫
. (A8)
Resolvendo a integral encontramos a expressão desejada para
D
i
como
( )
( )
( )
ds
V
thgs
ox
D
y
vyvVV
L
WµC
=i
0
2
2
−− (A9)
( )
−−
2
2
ds
dsthgs
ox
D
V
VVV
L
WµC
=i
(A10)
a Equação A10 é válida somente quando
thgs
VV ≥ e
(
)
thgsds
VVV −≤ e para valores de
L
maiores que o
L
mínimo. O fator
oxn
Cµ é freqüentemente definido como parâmetro de
transcondutância do dispositivo, dado por
ox
oxn
oxn
t
εµ
=Cµ=K' . (A11)
A.5 Componentes Passivos
Nesta seção serão examinados os componentes passivos compatíveis com os passos
usados para construir um dispositivo MOS. Estes componentes passivos incluem o
capacitor e o resistor.
Um com capacitor é freqüentemente requisitado em projeto de circuitos integrados
analógicos e é desejável que tenha uma série de características, como alta capacitância por
unidade de área, baixa dependência da temperatura e boa precisão.
Para tais processos há basicamente três tipos de capacitores. Um tipo chamado de
capacitor MOS, é formando usando uma das camadas interconectadas disponíveis (metal
46
ou polisilício) acima do silício cristalino separado por um dielétrico (camada de óxido de
silício) Figura A5(a). O segundo tipo é formado por uma camada adicional de polisilício
acima do polisilício de porta separado por um dielétrico formado com uma camada fina de
dióxido Figura A5(b). O terceiro tipo de capacitor é construído colocando um poço n
abaixo do transistor NMOS é semelhante ao transistor da Figura A5(a), exceto por haver
uma placa abaixo (o poço n), tem uma resistividade muito alta e por isso não é utilizado em
circuitos onde o coeficiente de baixa tensão é importante, Figura A5(c). É freqüentemente
usado quando um terminal do capacitor é conectado ao terra (ou
SS
V ) também fornece uma
capacitância muito alta por unidade de área e está disponível em todo processo CMOS por
não requerer passos ou máscaras próprias.

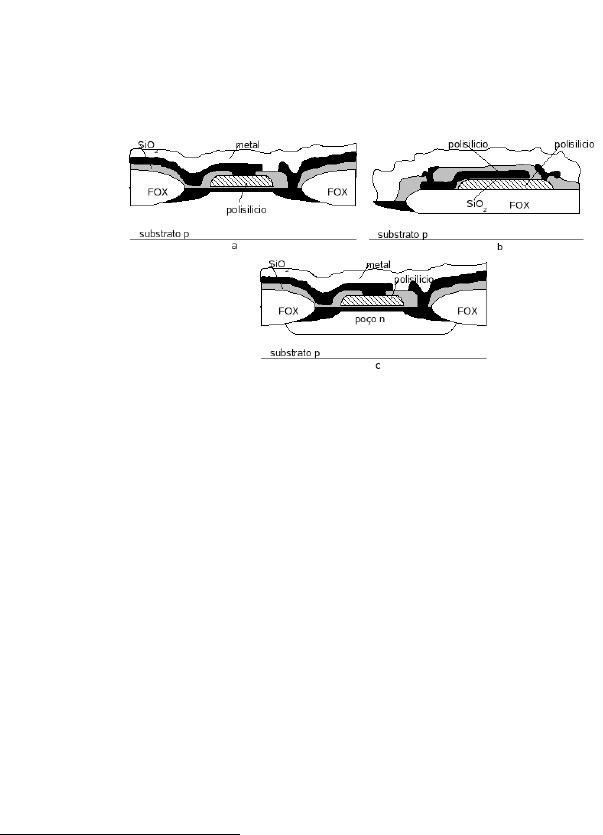

Figura A5 - Capacitores MOS
O outro componente passivo compatível com a tecnologia MOS é o resistor. De
maneira semelhante ao capacitor, em algumas aplicações, como conversores digital
analógico, usam resistores. Os resistores compatíveis com a tecnologia MOS vistos aqui,
incluem os resistores difundido, o de polisilício e o poço n (ou poço p). Não é muito
comum, mas há também resistores feitos com metal.
Um resistor difundido é formado usando a difusão fonte/dreno. A resistência de
folha de um resistor em um processo não “salicide
2
” é na faixa de 50-150
Ω
/
□
(ohm por
quadrado). Para o processo “salicide”, estes resistores estão na faixa de 5-15
Ω
/
□
. O
resistor de polisilício é cercado por uma fina camada de óxido e tem uma resistência de
folha na faixa de 30-200
Ω
/
□
, dependendo do nível dopagem. Um resistor poço n, é feito
2 O termo “salicide” é a abreviação de self-aligned silicide (silicieto auto alinhado). O auto alinhado propõe
que os contatos não requerem um processo litográfico padrão [Erro! Fonte de referência não
encontrada.].
47
acima de uma tira de poço n e são conectados pelas difusões de fonte e dreno. Este tipo de
resistor tem uma resistência de 1-10 k
Ω
/
□
, é usado em casos onde não é requerida uma alta
precisão nos resistores ou quando é necessário resistores de proteção.
Outros tipos de resistores são possíveis alterando o processo. Estes três tipos
apresentados acima representam os mais comumente aplicados com tecnologia MOS
padrão e são mostrados na Figura A6.
Figura A6 - Resistores: (a) difuso, (b) polisilício, (c) poço n.
A.6 Modelo do transistor
Para análise do comportamento do circuito é necessário um modelo que represente
o comportamento do dispositivo, para dispositivos de canal longo, a versão mais simples
do Spice (ou “nível 1”) funciona bem, porém para dispositivos de canal curto, e
especialmente para aqueles com µ
m<L 1
, muitos efeitos físicos que não eram
considerados, passam a ser importantes dessa forma modelos simples ou de primeira
ordem, não mais representam precisamente a operação do dispositivo. Modelos mais
elaborados e mais complexos são necessários a fim de sermos capazes de prever o
desempenho de um circuito com certo grau de precisão. Com o desenvolvimento da
tecnologia, os modelos “nível 2” e “nível 3” são introduzidos para incluir os efeitos ligados
às dimensões cada vez menores dos transistores MOS. Estes dois últimos modelos têm um
embasamento físico, porém utilizam uma abordagem regional, onde as diferentes regiões
de operação são representadas por diferentes equações. Na transição entre regiões, erros
importantes e/ou descontinuidades aparecem prejudicando a convergência do simulador.
48
Tentando corrigir as deficiências destes modelos, um grupo da Universidade de
Berkeley apresenta os modelos da família BSIM a partir de 1987. Estes modelos são
desenvolvidos específica e exclusivamente para o simulador SPICE. Uma conseqüência do
trabalho de modificação empírica dos modelos é o aumento da complexidade dos mesmos.
O BSIM3 é modelo Spice baseado na física do dispositivo para simulação de circuitos e
desenvolvimento de tecnologia CMOS. É desenvolvido pelo BSIM Research Group no
Departamento de Engenharia Elétrica e Ciência da Computação da Universidade da
Califórnia, Berkeley. A terceira versão do BSIM3, BSIM3 versão 3 (Comumente
abreviado como BSIM3v3), foi estabelecido pela SEMATECH
3
como o primeiro padrão
industrial desde dezembro de 1996. BSIM3v3 foi usado desde então pela maioria das
companhias de semicondutores para modelar dispositivos em projeto de circuitos
integrados CMOS submícron.
Nos final dos anos 80 apareceram duas novas abordagens na modelagem do
MOSFET: o modelo de carga de Maher e Mead, em 1987, e o modelo semi-empírico de
Enz, Krummenacher e Vittoz (EKV), em 1989.
O modelo de carga tem embasamento físico e utiliza expressões únicas e simples
para as características do MOSFET, garantindo a continuidade do modelo. O
inconveniente da formulação original de Maher e Mead é a falta de uma expressão
explícita para a densidade de carga em função dos potenciais aplicados.
O modelo EKV preserva propriedades essenciais do transistor como a simetria
entre fonte e dreno e a continuidade das características. Sua principal deficiência é a falta
de expressões para as cargas no transistor, o que impede seu uso na simulação transiente de
circuitos a capacitores chaveados e a correntes chaveadas.
Em 96 foi proposto um novo modelo chamado ACM (“Advanced Compact
MOSFET model”) que é fundamentado em princípios físicos básicos e que satisfaz as
propriedades como expressões únicas e contínuas para todas as características do
dispositivo, respeita a simetria estrutural entre fonte e dreno e deve ter a propriedade básica
3 SEMATECH (SEmiconductor MAnufacturing TECHnology) é um consorcio sem fins lucrativos que
trabalha na pesquisa de produção de semicondutores. Tem várias empresas membro, sendo elas a AMD,
Freescale, HP, IBM, Infineon, Intel, Micron, NEC, Panasonic, NXP, Renesas, Samsung, Spansion, Texas
e TSMC.
49
de conservação da carga. Ele é um modelo de carga, baseado na mesma aproximação
básica proposta por Maher e Mead, além de preservar a simetria do transistor como o
modelo EKV. O uso de uma única aproximação básica garante a auto-consistência do
modelo. O emprego da carga de inversão como variável chave permite um equacionamento
compacto independente da região de operação do transistor. Na Figura A7, há um
comparação do número de parâmetros entre vários modelos com o passar dos anos.
Figura A7 – Evolução do número de parâmetros dos modelos com o passar dos
anos (EKV).
A.7 Avanços da tecnologia MOS
Em 1965, Gordon Moore descreveu o crescimento exponencial do número de
transistores por circuito integrado e previu que essa tendência continuaria, conhecida como
lei de Moore esta declara que o número de transistores nos circuitos integrados dobra a
cada 24 meses aproximadamente, resultando mais desempenho com menos custo.
Com o dimensionamento das geometrias dos transistores até onde os materiais
dielétricos tradicionais de porta de dióxido de silício tenham uma espessura de algumas
camadas de átomos apenas, tunelar o atual vazamento e o conseqüente aumento na
dissipação de energia e no aquecimento são questões críticas.
Por três décadas, o SiO
2
formou o material dielétrico de porta perfeito,
dimensionando com êxito a partir da espessura de 1.000 Å (100 nm) 30 anos atrás, até
meros 12 Å (1,2 nm) no nó de processos de 90 nm dos dias atuais. Isso representa uma
50
camada de apenas quatro átomos de espessura. O problema é que a camada de óxido ficou
mais fina, a taxa de fuga na porta por tunelamento aumentou.
O estudo de materiais denominados "alto-K" para substituir o SiO
2
como o
dielétrico de porta. Para solucionar os problemas de compatibilidade com esse novo
material dielétrico de alto-k também era necessário descobrir novos metais para substituir o
tradicional eletrodo porta de silício policristalino usado nos transistores do NMOS e
PMOS.
A fuga atual favorece a perda de energia e o aquecimento. Embora os transistores
com o óxido de porta de 0.8 nm ainda apresentem as características previstas do
dispositivo, a essa altura o material dielétrico afinou tanto, que ficamos literalmente sem
átomos para os próximos dimensionamento. Para resolver o problema de
dimensionamento, têm sido proposto novas técnicas, como o silício tencionado e o
transistor de três porta.
O silício tencionado, o qual estica ou comprime o padrão tipo grade que os átomos
de silício formam naturalmente, assim os elétrons podem fluir mais rapidamente com
menos resistência.
O transistor com 3 portas proposto pela Intel na verdade triplica o espaço
disponível que os sinais elétricos percorrem, sem utilizar mais espaço que um transistor
planar. Devido a sua estrutura, o design não oferece apenas maior desempenho, como
também reduz o vazamento atual em comparação com os transistores planares. A Intel já
realizou o protótipo do transistor com 3 portas com comprimentos de porta de 30 nm.
51
Apêndice B
Amplificador Operacional
O amplificador operacional (ampop) é um bloco fundamental no projeto de
circuitos analógicos. O primeiro estágio de um ampop é um amplificador diferencial,
seguido de um outro estágio de ganho e finalmente um buffer de saída. Se a função do
ampop pretendido é alimentar pequenas cargas puramente capacitivas, como é o caso de
muitas aplicações com capacitores chaveados ou conversão de dados, o buffer de saída não
é usado e se tem uma alta impedância de saída (amplificador operacional de
transcondutância ou OTA), mas se é pretendido para alimentar cargas resistivas ou grandes
cargas capacitivas (ou uma combinação de ambos), o buffer de saída é usado responsável
pela baixa impedância de saída.
B.8 Ampop Ideal
Idealmente um ampop deve ter ganho de tensão infinito, resistência de entrada
infinita e zero de resistência de saída. Na realidade, um ampop somente se aproxima desses
valores. Para maioria das aplicações quando utilizamos ampop CMOS sem buffer, um
ganho de malha aberta de 2000 ou mais é suficiente. Para o caso não ideal, a tensão de
saída
out
v pode ser expressa como mostrada na Equação B1.
(
)
v2vA=v
vout
−
1
(B1)
52
Figura B1 - Símbolo de um amplificador operacional
v
A é usado para designar o ganho de tensão em malha aberta.
1
v
e
2
v
são as tensões de
entrada aplicadas aos terminais não-inversor e inversor, respectivamente. . O símbolo do
ampop é mostrado na Figura B1, verifique que esta também mostra as conexões de
alimentação
dd
V e
ss
V .
Algumas outras características não ideais são ilustradas na Figura A2. A
impedância de entrada diferencial finita é modelada por
id
R e
id
C . A impedância de saída
é modelado por
out
R . As resistências de entrada em modo comum são dadas pelos
resistores
icm
R conectados entre cada uma das entradas e o terra.
OS
V é a tensão offset de
entrada necessário para fazer a tensão de saída igual à zero, quando ambas as entradas
estiverem aterradas. A taxa de rejeição de modo comum (CMRR) é modelada por uma
fonte de tensão controlada por tensão indicada por
CMRRv /
1
que modela os efeitos do
sinal de entrada em modo comum. As duas fontes designadas como
2
n
e e
2
n
i são usados
para modelar o ruído do ampop.
Figura B2 - Modelo para o ampop não ideal
Nem todas as características não ideais do ampop são mostrados na Figura B2,
algumas outras características pertinentes do ampop não foram definidas.
53
B.9 Amplificador Operacional de Transcondutância
Da teoria de amplificadores realimentados, tem-se para o ganho
( )
(
)
( )
sβA+
s
A=
V
V
=sA
in
out
v
1
(B2)
onde
β
é a taxa de realimentação e
(
)
sA o ganho em malha aberta.
Do ponto de vista da estabilidade, o pior caso ocorre quando 1=
β
, pois é a
condição de menor margem de fase. Isto obriga os ampops a serem compensados
internamente, para garantir estabilidade. Este procedimento é problemático, uma vez que o
capacitor de compensação é grande, ocupando área de integração.
Figura B3 - Amplificador operacional com carga capacitiva
Nos circuitos a capacitores chaveados, este problema é ainda mais grave, pois a
carga e a malha de realimentação são capacitivas. O ganho realimentado é dado pela
Equação B3, onde
(
)
21
C+CC=
β
1
/ , logo sendo o equivalente série dos capacitores na
Figura B3 dado por
(
)
(
)
2L
C+CCC=C
121
/ e sendo
out
R
a impedância de saída, o ganho
realimentado é dado por
(
)
( )
1
1
1
+RsC
sβA
+
+RsC
sA
=A
outL
outL
v
(B3)
54
podemos observar que a impedância de saída e a carga capacitiva introduzem um pólo
Lout
CR=p
/1 .
Uma pratica usual nos circuitos a capacitores chaveados é utilizar amplificadores
operacionais de transcondutância (OTA). O OTA é basicamente uma fonte de corrente
controlada por tensão em paralelo com uma resistência elevada (Figura B4).
Figura B4 - Modelo linear do OTA
O ganho de tensão do OTA é dado por
(
)
( )
1
1
1
+RsC
Rsβgm
+
+RsC
Rsgm
=A
outL
out
outL
out
v
. (B4)
A transcondutância
(
)
sgm possui pólos em altas freqüências, e o termo
(
)
1/1
+RsC
outL
representa um pólo em baixa freqüência, pois
out
R
é muito grande e pode
ser dimensionado para ser dominante, mantendo o amplificador estável com realimentação
unitária. Esta característica é de extrema importância, pois, na maioria das aplicações, não
é necessário compensar o OTA internamente, já que a carga
L
C
implementa o pólo
dominante. Basicamente os OTAs são divididos em duas classes, os de saída simples e os
totalmente diferenciais.
O amplificador operacional de transcondutância pode ser ainda definido como um
amplificador, onde todos os nós são de baixa impedância exceto os nós de entrada e de
saída. Um exemplo de um OTA é mostrado na Figura B5. Assumindo que
211
//
LW=LW
2
,
413131
//
LW=LW
41
, podemos observar que a corrente
d31
i
ou
d41
i
é dado
por
55
( )
di2i1
m1
d41d31
i=vv
g
=i=i −−
2
(B5)
além disso, se
333131414144
/./././
LWK=LWK=LWK=LW
e
515155
/./
LWK=LW
então
d31d41d5d4
ik=iK=i=i
..
−−
. Se a impedância do capacitor é alta em comparação a
o5o4
rr
// ,
então a tensão de saída do OTA é dado por
(
)
o5o4dout
rr=v
//2Ki e o ganho de tensão é
( )
o5o4m
I1
out
v
rrKg=
vI2v
v
=A
//
−
(B6)
onde atribuímos a entrada não inversora do OTA como a porta do transistor
2
M
.
Entretanto, como diz o próprio nome, estamos interessado na transcondutância do
amplificador. Se a impedância da carga capacitiva ou a resistência de uma carga externa é
pequena quando comparada à impedância de saída,
o5o4
rr
// , então a corrente de saída flui
principalmente sobre a carga externa. Sobre estas circunstâncias, podemos escrever que a
corrente de saída como
dd5d4out
=ii=i
2Ki− . (B7)
A transcondutância do OTA é dado por
Kg=
vv
i
=G
m
I2I1
out
m
−
. (B8)
56
Figura B5 - Configuração básico de um OTA
Na seguinte discussão, assumimos
1
=
K
assim temos
mm
g=G
. Em outras
palavras, a transcondutância do OTA é configurada pela transcondutância do amplificador
de entrada diferencial. Uma característica útil do OTA é que a transcondutância pode ser
ajustada pela corrente de polarização. Filtros feitos usando OTA podem ser ajustados
alterando o valor da corrente de polarização,
bias
I
. O símbolo do OTA é mostrado na
Figura B6.
Figura B6 - Símbolo esquemático de um OTA
Uma das configurações mais utilizadas é o OTA com saída em
cascode
dobrado e
são empregados quando é desejada elevada impedância de saída e alto ganho de tensão,
tipicamente na ordem de
dB
70 .
57
B.10 OTA em Cascode Dobrado
O OTA em
cascode
dobrado é mostrado na Figura B7. Este OTA, assim como
todos os OTAs, tem um bom PSRR (
Power Supply Rejection Rate
) quando comparado aos
ampops de dois estágios.
Para entender o funcionamento do OTA com saída em
cascode
dobrado, considere
a Figura B7, sem o par diferencial (
21
/
MM
) no circuito. Sem o par diferencial no circuito,
uma corrente de
µ
A10
fluir por todos os transistores. Os transistores
3
M
e
4
M
fornecem a
tensão de polarização DC para
85
MM
− . Quando o par diferencial é adicionado de volta
ao circuito, é desviado parte da corrente para os transistores
127
MM
− , reduzindo sua
corrente.
Aplicando uma tensão de entrada AC,
in
v
, gera uma corrente de dreno no par
diferencial
inm
vg
(
m
g
é a transcondutância do par diferencial). Esta corrente de dreno é
espelhada nos transistores em cascata de
7
M
até
12
M
. A tensão de saída do OTA é dada
por
oinmout
Rvg=v
. (B9)
onde
o
R
= (impedância vista do dreno de
10
M
) // (impedância vista do dreno de
8
M
)
(
)
[
]
(
)
[
]
681210
1//1
o
8
moo
10
moo
rg+rrg+r=R
. (B10)
O pólo dominante do OTA está localizado em
Lo
CπR
2/1 , existem pólos parasitas
nas fontes dos transistores
87
/
MM
e
109
/
MM
que podem ser maiores que a freqüência de
ganho unitário (
Lm
πCg
2/ ) do OTA.
58
Figura B7 - OTA com saída em
cascode
dobrado
B.11 Capacitores Chaveados
Os circuitos a capacitores chaveados (SC –
Switched Capacitors
) são uma classe
comum de sistemas em tempo discreto e são utilizados na maioria dos tópicos avançados
como filtros, comparadores, Conversores analógico-digital (ADC) e conversores digital-
analógico (DAC).
A técnica surgiu como solução ao problema de se implementar constantes de tempo
de alta precisão para a construção de filtros ativos totalmente integrados sem a necessidade
de componentes passivos ajustáveis.
Os elementos cruciais para a construção de circuitos que se baseiam nesta técnica
são capacitores e chaves analógicas. A tecnologia mais adequada para a implementação
destes elementos é a tecnologia CMOS, que, nos dias atuais, é predominante, pois é mais
59
apropriada para a implementação de sistemas integrados que englobam circuitos digitais e
analógicos, que a tecnologia bipolar.
A definição de constantes de tempo precisas só era possível através de ajustes dos
componentes passivos envolvidos, principalmente resistores. O resistor, no seu significado
mais simples, é um dispositivo que estabelece a intensidade de corrente elétrica que pode
fluir de uma fonte de tensão quando este é conectado aos terminais da fonte.
Na técnica de capacitores chaveados, o transporte de cargas é realizado de forma
quantizada. Ou seja, o transporte de carga no tempo é realizado de forma intermitente, “em
pacotes” e não da forma contínua como ocorre no caso de um resistor.
Num dado instante, um capacitor é carregado até que a diferença de potencial nos
seus terminais se iguale à tensão externa aplicada. Em seguida, toda a carga deste capacitor
é transferida para um outro capacitor e o ciclo de carga e descarga se repete. Como se pode
perceber, a quantidade de carga transferida em um determinado intervalo de tempo,
depende da freqüência com que o ciclo de carga e descarga se repete e da capacitância do
primeiro capacitor.
Considerando que uma dada quantidade de carga é transferida num certo intervalo
de tempo, o circuito que realiza esta função se comporta como um resistor pelo qual fui
uma corrente que tem como valor médio a razão entre a carga total transferida e o intervalo
de tempo considerado.
Figura B8 - Capacitor chaveado
60
No circuito da Figura B8, durante o primeiro semi-ciclo de
clock
, 1
=CLK1
e
0
=CLK2
, o capacitor
C1
armazena uma quantidade de carga igual a
11
C.V=q
e no
segundo semi-ciclo, com 0
=CLK1
e 1
=CLK2
, sua carga passa a ser
22
C.V=q
, sendo,
portanto a variação de carga no capacitor de
(
)
2121
VVC.=qq=∆Q
−−
, sendo a corrente a
quantidade de carga que flui por unidade de tempo, sendo a freqüência de chaveamento
T=f
c
/1 , temos
(
)
( )
21
21
1
VVCf=
f
VVC
=
T
∆Q
=I
c
c
−
−
(B11)
21
VV=V −
(B12)
( )
Cf
=
VVCf
VV
=
I
V
=R
cc
1
21
21
−
−
(B13)
desse modo, o circuito realiza a função de um resistor de valor dado pela Equação B13.
Pela própria característica do processamento discreto no tempo, os resistores a
capacitores chaveados são uma aproximação ao resistor propriamente dito. Suas
características de estabilidade térmica e linearidade são, no entanto, superiores aos
resistores normalmente implementados em circuitos integrados. Num processo CMOS
convencional a estabilidade térmica típica dos capacitores é de
Cºppm/10
, enquanto a de
um resistor de polisilício, por exemplo, é da ordem de
°Cppm/1000
.
A grande vantagem da técnica de capacitores chaveados se evidencia na alta
precisão que se obtém do produto RC, ou seja, se um capacitor
1
C
, chaveado, numa
freqüência
c
f , é conectado a outro capacitor
2
C
, a constante de tempo resultante é dada
por
1
2
2
1
1.C
.
1
Cf
=C
Cf
=τ
cc
RC
(B14)
61
logo, para uma freqüência de chaveamento,
c
f , a constante de tempo,
RC
τ , é determinada
pela razão entre os capacitores, que apresentam baixíssima sensibilidade às variações do
processo.
B.12 Injeção de Carga
A maioria dos circuitos de amostragem e retenção é implementada com chaves
MOS e capacitores. Como a chave MOS não é uma chave ideal, quando ela é desligada
cargas indesejadas são injetadas em outros dispositivos do circuito, como na Figura A9.
Quando a chave MOS é cortada, as cargas negativas acumuladas no canal escoam para as
regiões de fonte e dreno. As cargas introduzidas no capacitor C provocam uma variação de
tensão, que se traduz em erro de armazenamento. Este problema deve ser tratado com
muita cautela, pois estes erros podem ser inadmissíveis em um circuito analógico. A
análise deste problema não é trivial e a quantidade de cargas injetadas depende das
impedâncias conectadas a fonte e ao dreno e do tempo de chaveamento.
Figura B9 - Injeção de carga quando a chave MOS é desligada
A carga injetada para o lado esquerdo na Figura B9 é absorvida pela fonte na
entrada, não causando erro. De outro lado, a carga injetada para o lado direito é depositada
no capacitor C , introduzindo um erro na tensão armazenada no capacitor. Sendo
(
)
thinDDoxch
VVVWLC=Q −− a carga total armazenada na camada de inversão e
considerando que metade de
ch
Q é injetada no capacitor, o erro resultante é
aproximadamente
62
(
)
2C
thinDDox
VVVWLC
=
∆
V
−
−
. (B15)
A injeção de cargas é uma imperfeição bastante complexa de se cancelar, porém
existem algumas técnicas para diminuir o seu efeito, como chaves dummy, chave
complementar, circuitos totalmente diferenciais, utilização de pulsos de comando
defasados. A idéia das chaves dummy é utilizar um transistor com os terminais fonte e
dreno curto-circuitados, com área igual à metade da chave e com comando complementar
ao da chave principal, ligado à carga C . Quando a chave principal abre, a chave dummy
fecha, devendo absorver as cargas injetadas através do terminal. Quando a chave dummy
abre não há injeção de cargas porque seus terminais estão curto-circuitados, Figura B10.
Figura B10 - Compensação da injeção de cargas utilizando chave dummy
Outra proposta para diminuir o efeito da injeção de cargas incorpora tanto
dispositivos PMOS como NMOS, a idéia é fazer que as cargas injetadas por um sejam
canceladas pelo outro, Figura B11.
Figura B11 - Compensação da injeção de cargas utilizando chave complementar
63
Para
1
∆
q
cancelar
2
∆
q
, devemos ter
(
)
thinCLKox
VVVCLW −−
11
|
|
(
)
thpinox
VVCLW= −
22
. Mas, o cancelamento ocorre somente para um nível de entrada. A
compensação não é feita por completo, pois as características do PMOS e do NMOS são
diferentes.
Uma outra maneira de compensar a injeção de carga, e que é utilizada neste
trabalho, é o chaveamento simultâneo entre os terminais do capacitor. A idéia é fazer com
que as cargas injetadas em ambos os terminais do capacitor se anulem.
Livros Grátis
( http://www.livrosgratis.com.br )
Milhares de Livros para Download:
Baixar livros de Administração
Baixar livros de Agronomia
Baixar livros de Arquitetura
Baixar livros de Artes
Baixar livros de Astronomia
Baixar livros de Biologia Geral
Baixar livros de Ciência da Computação
Baixar livros de Ciência da Informação
Baixar livros de Ciência Política
Baixar livros de Ciências da Saúde
Baixar livros de Comunicação
Baixar livros do Conselho Nacional de Educação - CNE
Baixar livros de Defesa civil
Baixar livros de Direito
Baixar livros de Direitos humanos
Baixar livros de Economia
Baixar livros de Economia Doméstica
Baixar livros de Educação
Baixar livros de Educação - Trânsito
Baixar livros de Educação Física
Baixar livros de Engenharia Aeroespacial
Baixar livros de Farmácia
Baixar livros de Filosofia
Baixar livros de Física
Baixar livros de Geociências
Baixar livros de Geografia
Baixar livros de História
Baixar livros de Línguas
Baixar livros de Literatura
Baixar livros de Literatura de Cordel
Baixar livros de Literatura Infantil
Baixar livros de Matemática
Baixar livros de Medicina
Baixar livros de Medicina Veterinária
Baixar livros de Meio Ambiente
Baixar livros de Meteorologia
Baixar Monografias e TCC
Baixar livros Multidisciplinar
Baixar livros de Música
Baixar livros de Psicologia
Baixar livros de Química
Baixar livros de Saúde Coletiva
Baixar livros de Serviço Social
Baixar livros de Sociologia
Baixar livros de Teologia
Baixar livros de Trabalho
Baixar livros de Turismo
