ads:
UNIVERSIDADE FEDERAL DE SANTA CATARINA
CENTRO DE CIÊNCIAS DA SAÚDE
PROGRAMA DE PÓS-GRADUAÇÃO EM FARMÁCIA
Bruno Rodrigues Valente
DESENVOLVIMENTO DE COMPRIMIDOS DE LIBERAÇÃO
ENTÉRICA CONTENDO OMEPRAZOL
Florianópolis
2010
ads:
Livros Grátis
http://www.livrosgratis.com.br
Milhares de livros grátis para download.
ads:
Bruno Rodrigues Valente
DESENVOLVIMENTO DE COMPRIMIDOS DE LIBERAÇÃO
ENTÉRICA CONTENDO OMEPRAZOL
Dissertação apresentada ao Programa
de Pós-Graduação em Farmácia como
requisito parcial à obtenção do grau de
Mestre em Farmácia.
Orientador: Prof. Dr. Marcos Antonio
Segatto Silva
Florianópolis
2010
Catalogação na fonte pela Biblioteca Universitária
da
Universidade Federal de Santa Catarina
V154d Valente, Bruno Rodrigues
Desenvolvimento de comprimidos de liberação entérica
contendo omeprazol [dissertação] / Bruno Rodrigues Valente
; orientador, Marcos Antonio Segatto Silva.
- Florianópolis, SC, 2010.
111 p.: il., grafs., tabs.
Dissertação (mestrado) - Universidade Federal de Santa
Catarina, Centro de Ciências da Saúde. Programa de Pós-
Graduação em Farmácia.
Inclui referências
1. Farmácia. 2. Omeprazol. 3. Comprimidos. 4.
Revestimento entérico. I. Silva, Marcos Antônio Segatto.
II. Universidade Federal de Santa Catarina. Programa de
Pós-Graduação em Farmácia. III. Título.
CDU 615.12
Agradecimentos i
AGRADECIMENTOS
Ao meu orientador Prof. Dr. Marcos Antonio Segatto Silva, pela
exceção que me foi concedida, oportunidade de trabalho, paciência e
amizade criada nesse tempo de convívio. Valeu Zucão.
Aos meus pais, pelo apoio incondicional, pelas palavras de conforto e
incentivo nas horas difíceis, por dividirem comigo as minhas alegrias e
principalmente pela educação que me deram. Espero não os ter
decepcionado em momento algum.
Ao meu irmão Daniel, pela amizade, parceria e conselhos.
À Suellen, pessoa que aprendi a admirar pela sua garra, sinceridade e
companheirismo.
A todos do laboratório pela grande amizade, pelas festas, “churras”,
brincadeiras, brigas, pela ajuda nos trabalhos, enfim, pelo convívio
diário.
À professora Simone, que mesmo com todas as suas tarefas sempre está
de prontidão para ajudar.
Aos colegas que já terminaram a pós-graduação e que fizeram parte do
grupo. Valeu Animal (Japa).
Aos “vizinhos” de lab. Carlos e Didi: a jogatina não pode parar.
Ao amigo e professor Marco Aurélio e Universidade Positivo.
“Pouco conhecimento faz com que as
pessoas se sintam orgulhosas. Muito
conhecimento, que se sintam humildes”.
“Que o teu trabalho seja perfeito para
que, mesmo depois da tua morte, ele
permaneça”.
Leonardo da Vinci
Sumário v
SUMÁRIO
LISTA DE TABELAS ..........................................................
xi
LISTA DE FIGURAS ...........................................................
xiii
LISTA DE ABREVIATURAS .............................................
xvii
RESUMO ...............................................................................
xix
ABSTRACT ..........................................................................
xxi
INTRODUÇÃO ....................................................................
1
1. INTROSUÇÃO .................................................................
2
OBJETIVOS .........................................................................
5
2. OBJETIVOS .....................................................................
6
2.1Objetivo geral ....................................................................
6
2.2 Objetivos específicos ........................................................
6
REVISÃO BIBLIOGRÁFICA ............................................
7
3. REVISÃO BIBLIOGRÁFICA ........................................
8
3.1 OMEPRAZOL ..................................................................
8
3.1.1 MEDICAMENTOS DISPONÍVEIS NO MERCADO
NACIONAL ...........................................................................
10
3.2 COMPRIMIDOS OBTIDOS POR COMPRESSÃO
DIRETA .................................................................................
11
3.3 ADJUVANTES FARMACÊUTICOS .............................
11
3.3.1 DILUENTES DIRETAMENTE COMPRESSÍVEIS ....
12
3.3.1.1 Celulose microcristalina .............................................
13
3.3.2 DESINTEGRANTES OU
SUPERDESINTEGRANTES .................................................
13
Sumário vi
3.3.2.1 Croscarmelose sódica .................................................
13
3.3.2.2 Amido pré-gelatinizad0 (Starch 1500
®)
.......................
14
3.3.3 LUBRIFICANTES E DESLIZANTES .........................
14
3.3.3.1 Estearato de magnésio ................................................
14
3.3.3.2 Dióxido de silício coloidal .........................................
15
3.3.4 REVESTIMENTOS DE COMPRIMIDOS ...................
15
3.3.4.1 Revestimento gastro-resistente ...................................
15
3.3.4.1.1 Polimetacrilatos ......................................................
16
4. ESTUDOS DE PRÉ-FORMULAÇÃO ...........................
17
4.1 CARACTERIZAÇÃO NO ESTADO SÓLIDO ...............
17
4.1.1 Microscopia ...................................................................
18
4.1.2 Tamanho e distribuição de partícula ..............................
18
4.1.3 Espectroscopia na região do infravermelho com
transformada de Fourier (FTIR) .............................................
19
4.1.4 Técnicas termoanalíticas ...............................................
19
4.1.4.1 Calorimetria Exploratória Diferencial (DSC).............
20
4.1.4.2 Termogravimetria (TG) ..............................................
20
4.2 COMPATIBILIDADE ENTRE FÁRMACO E
EXCIPIENTE .........................................................................
20
4.3 PROPRIEDADE DE FLUXO DOS PÓS .........................
21
4.3.1 Densidade aparente e de compactação ..........................
21
4.3.2 Índice de Carr e Fator de Hausner .................................
23
4.3.3 Ângulo de repouso ........................................................
23
4.3.4 Tempo de escoamento ...................................................
24
5. DETERMINAÇÃO DO TEOR DO FÁRMACO ..........
24
Sumário vii
5.1 CROMATOGRAFIA LÍQUIDA DE ALTA
EFICIÊNCIA (CLAE) ...........................................................
24
MATERIAIS E MÉTODOS ................................................
25
6. MATERIAIS E MÉTODOS ............................................
26
6.1 MATERIAIS ....................................................................
26
6.2 MÉTODOS ......................................................................
26
6.2.1 Microscopia ...................................................................
26
6.2.2 Tamanho e distribuição de partícula ..............................
26
6.2.3 Espectroscopia na região do infravermelho com
transformada de fourier (FTIR) ..............................................
26
6.2.4 Calorimetria exploratória diferencial (DSC) .................
27
6.2.5 Termogravimetria (TG) .................................................
27
6.2.6 Compatibilidade ............................................................
27
6.2.7 Preparo das formulações ...............................................
28
6.2.8 Densidade aparente e de compactação ..........................
28
6.2.9 Índice de Carr e fator de Hausner ..................................
28
6.2.10 Ângulo de repouso ......................................................
29
6.2.11 Tempo de escoamento .................................................
30
6.2.12 Produção dos núcleos ..................................................
30
6.2.13 Revestimento dos núcleos ...........................................
30
6.2.14 Avaliação das características físicas dos comprimidos
30
6.2.15 Determinação do teor de princípio ativo .....................
31
6.2.16 Uniformidade de conteúdo ..........................................
31
6.2.17 avaliação do comportamento gastro-resistente dos
comprimidos ...........................................................................
31
Sumário viii
6.2.17.1 Estudo de Captação de imagem ...............................
31
6.2.18 Avaliação do perfil de dissolução ................................
32
RESULTADOS E DISCUSSÃO .........................................
33
7. RESULTADOS E DISCUSSÃO .....................................
34
7.1 CARACTERIZAÇÃO DAS MATÉRIAS-PRIMAS .......
34
7.1.1 Análise morfológica por microscopia ...........................
34
7.1.1.1 Celulose microcristalina ............................................
35
7.1.1.2 Croscarmelose sódica ................................................
36
7.1.1.3 Dióxido de silício coloidal .........................................
37
7.1.1.4 Estearato de magnésio ...............................................
38
7.1.1.5 Starch 1500
®
..............................................................
39
7.1.1.6 Acryl-eze
®
...................................................................
40
7.1.1.7 Omeprazol sódico .......................................................
41
7.1.2 Tamanho e distribuição de partícula ..............................
42
7.1.2.1 Celulose microcristalina ............................................
43
7.1.2.2 Croscarmelose sódica ................................................
43
7.1.2.3 Dióxido de silício coloidal ..........................................
44
7.1.2.4 Estearato de magnésio ...............................................
44
7.1.2.5 Starch 1500
®
..............................................................
45
7.1.2.6 Acryl-eze
®
...................................................................
45
7.1.2.7 Omeprazol sódico .......................................................
46
7.1.3 Espectroscopia na região do infravermelho com
Sumário ix
transformada de fourier (FTIR) ..............................................
47
7.1.4 Estudo termoanalítico ....................................................
48
7.1.4.1 Cinética de Degradação .............................................
49
7.2 ESTUDO DE COMPATIBILIDADE ..............................
51
7.3 DESENVOLVIMENTO DAS FORMULAÇÕES ...........
53
7.4 ANÁLISE DAS PROPRIEDADES DE FLUXO DOS
PÓS ........................................................................................
54
7.4.1 Densidade aparente e de compactação ..........................
54
7.4.2 Índice de Carr e Fator de Hausner .................................
55
7.4.3 Ângulo de repouso e tempo de escoamento ..................
56
7.5 PRODUÇÃO DOS NÚCLEOS ........................................
57
7.6 REVESTIMENTO ...........................................................
59
7.7 AVALIAÇÃO DAS CARACTERÍSTICAS FÍSICAS
DOS COMPRIMIDOS ...........................................................
60
7.8 AVALIAÇÃO DA UNIFORMIDADE DE CONTEÚDO
61
7.9 AVALIAÇÃO DO COMPORTAMENTO GASTRO-
RESISTENTE DOS COMPRIMIDOS ..................................
61
7.10 AVALIAÇÃO DO PERFIL DE DISSOLUÇÃO ...........
63
CONSIDERAÇÕES FINAIS ...............................................
65
8. CONSIDERAÇÕES FINAIS ...........................................
66
CONCLUSÕES ....................................................................
69
9. CONCLUSÕES ................................................................
70
REFERÊNCIAS ...................................................................
71
10. REFERÊNCIAS .............................................................
72
Lista de Tabelas xi
LISTA DE TABELAS
Tabela 1 – Formulação de referência (F0) ................................
28
Tabela 2 – Formulações propostas para este estudo F1a F6 .....
54
Tabela 3 - Densidade aparente e densidade de compactação
das formulações F1, F2, F3, F4, F5 e F6 ..................................
55
Tabela 4 - Índice de Carr e Fator de Hausner das formulações
F1, F2, F3, F4, F5 e F6 .............................................................
55
Tabela 5 - Ângulo de repouso e tempo de escoamento das
formulações F1, F2, F3, F4, F5 e F6 ........................................
56
Tabela 6 - Porcentagem aplicada de pré-revestimento e
revestimento entérico das formulações F1, F2, F3, F4, F5 e F6
..............................................................................................
59
Tabela 7 - Resultados obtidos nos ensaios físicos realizados .
60
Tabela 8 - Resultados obtidos no teste de uniformidade de
conteúdo ....................................................................................
61
Lista de Figuras xiii
LISTA DE FIGURAS

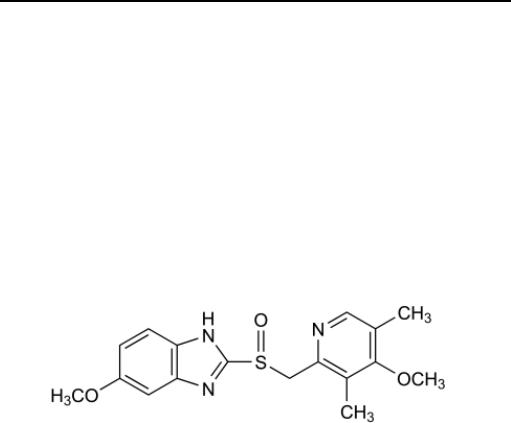

Figura 1 – Estrutura molecular do omeprazol ...........................
9

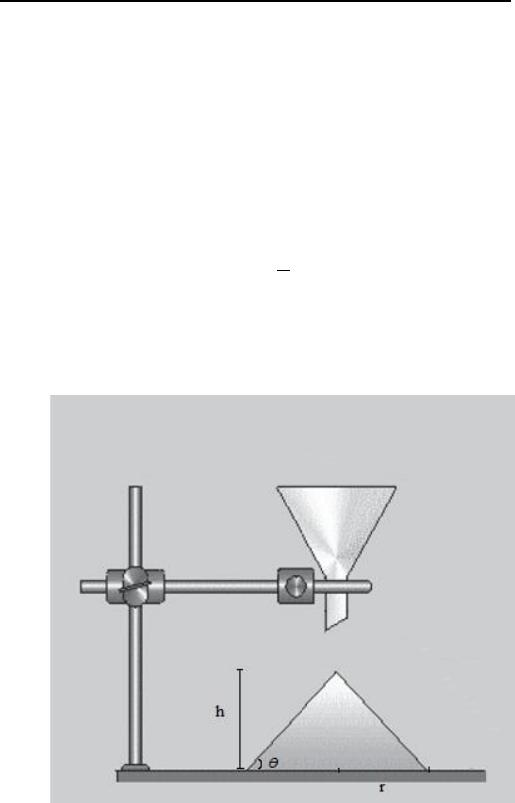

Figura 2 - Aparato para determinação de ângulo de repouso
estático e velocidade de escoamento .......................................
29

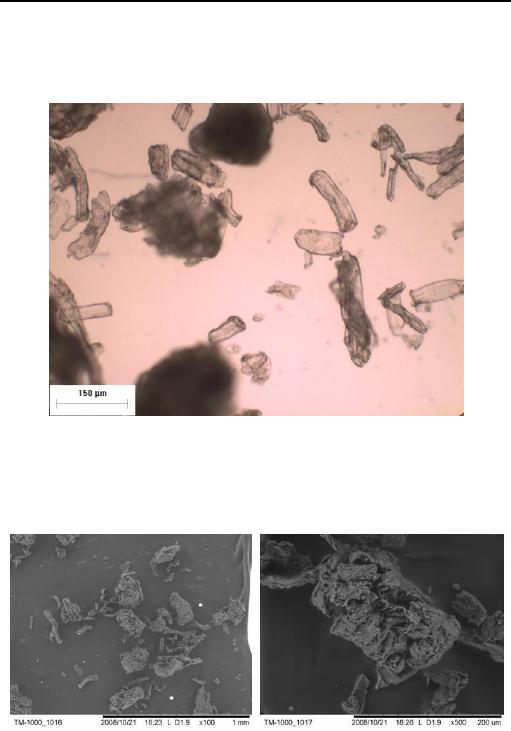

Figura 3 - Fotomicrografia da celulose microcristalina obtida
em microscópio óptico com aumento de 100x .........................
35
Figura 4 - Fotomicrografias da celulose microcristalina obtida
em microscópio eletrônico com aumento de 100 e 500x .........
35

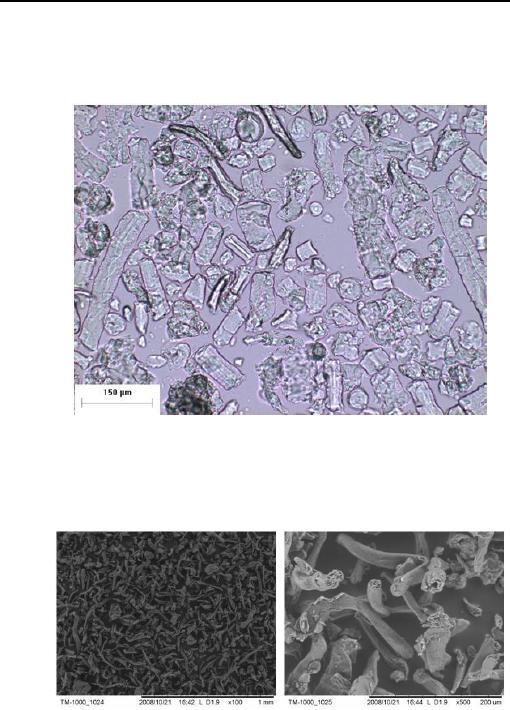

Figura 5 - Fotomicrografia da croscarmelose sódica obtida em
microscópio óptico com aumento de 100x ...............................
36

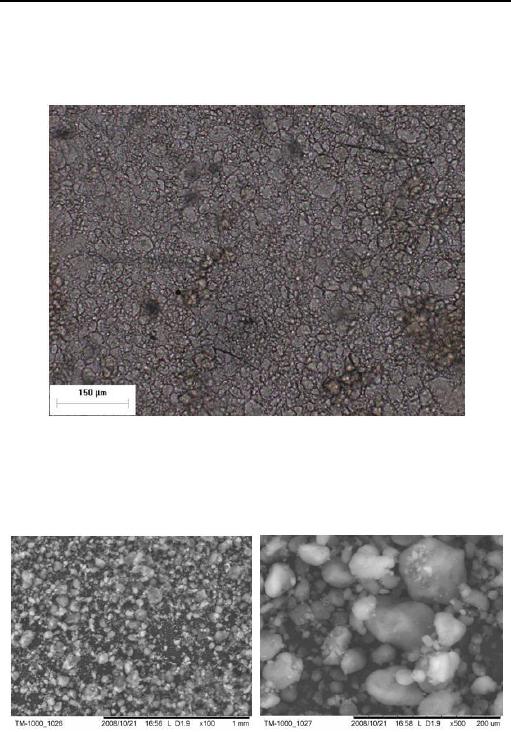

Figura 6 - Fotomicrografias da croscarmelose sódica obtida
em microscópio eletrônico com aumento de 100 e 500x .........
36
Figura 7 - Fotomicrografia do dióxido de silício coloidal obtida
em microscópio óptico com aumento de 100x .........................
37
Figura 8 - Fotomicrografias do dióxido de silício coloidal
obtida em microscópio eletrônico com aumento de 100 e
500x ..........................................................................................
37

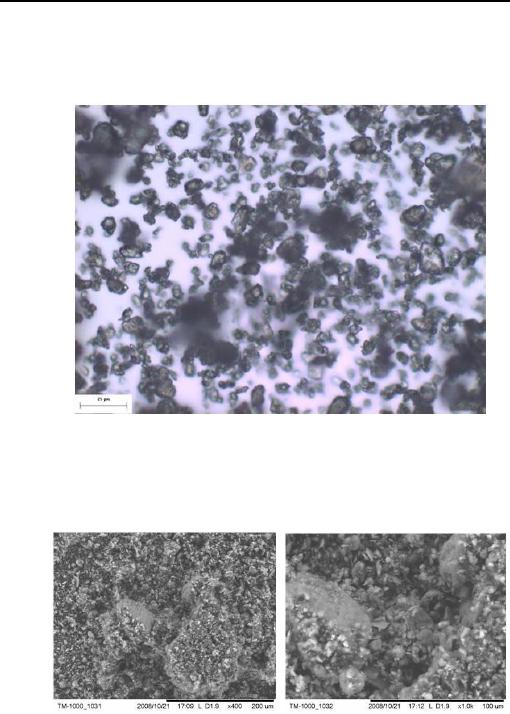

Figura 9 - Fotomicrografia do estearato de magnésio obtida
em microscópio óptico com aumento de 400x .........................
38
Figura 10 - Fotomicrografias do estearato de magnésio obtida
em microscópio eletrônico com aumento de 400 e 1000x .......
38

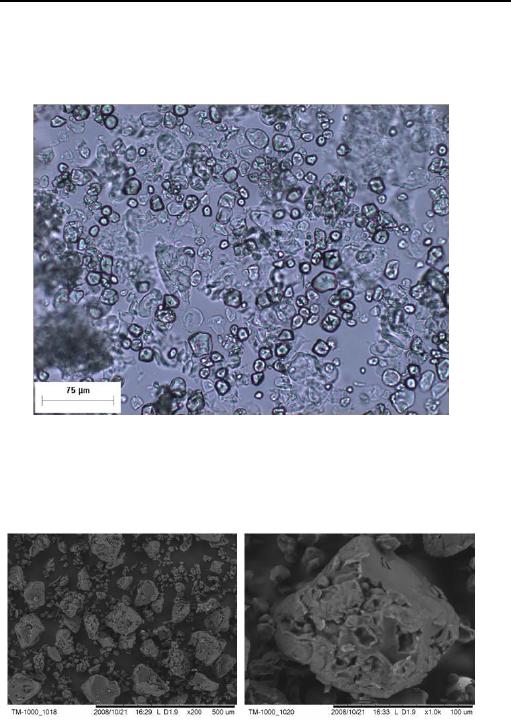

Figura 11 - Fotomicrografia do Starch 1500
®
obtida em
microscópio óptico com aumento de 200x ...............................
39
Figura 12 - Fotomicrografias do Starch 1500
®
obtida em
microscópio eletrônico com aumento de 200 e 1000x .............
39
Lista de Figuras xiv
Figura 13- Fotomicrografia do Acryl-Eze
®
obtida em
microscópio óptico com aumento de 100x ...............................
40

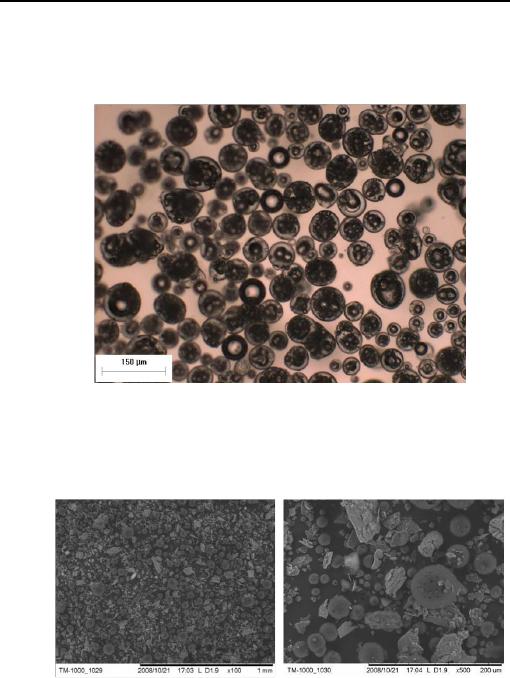

Figura 14 - Fotomicrografias do Acryl-Eze® obtida em
microscópio eletrônico com aumento de 100 e 500x ...............
40

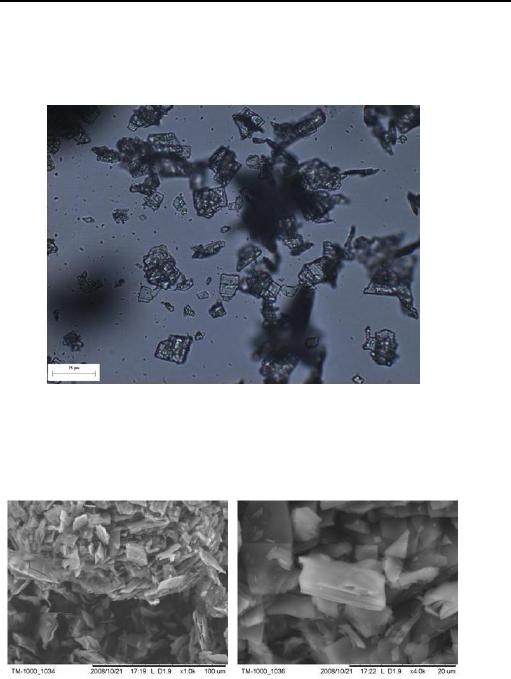

Figura 15 - Fotomicrografia do omeprazol sódico obtida em
microscópio óptico com aumento de 400x ...............................
41
Figura 16 - Fotomicrografias do omeprazol sódico obtida em
microscópio eletrônico com aumento de 1000 e 4000x ...........
41

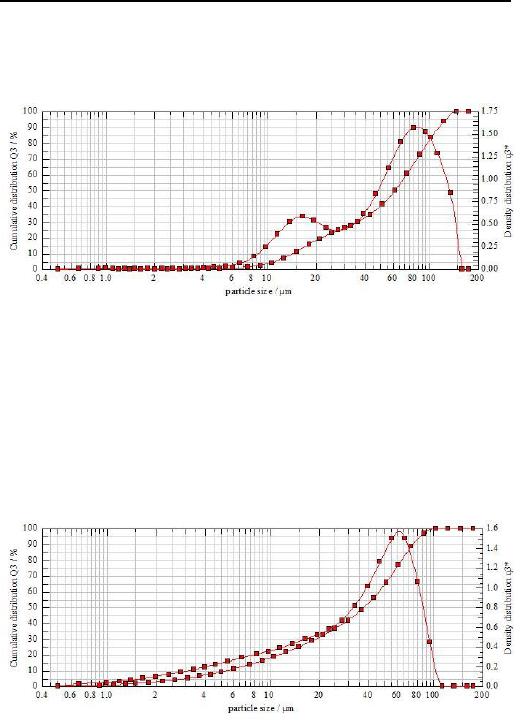

Figura 17: Gráfico demonstrativo da distribuição e
tamanho das partículas de celulose microcristalina ............
43
Figura 18: Gráfico demonstrativo da distribuição e
tamanho das partículas de croscarmelose sódica ................
43

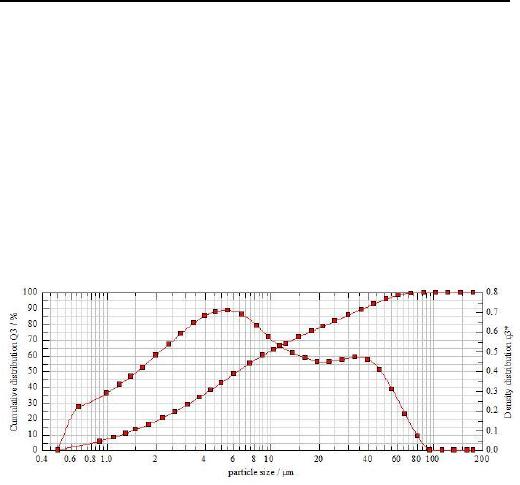

Figura 19: Gráfico demonstrativo da distribuição e
tamanho das partículas do estearato de magnésio .............
44

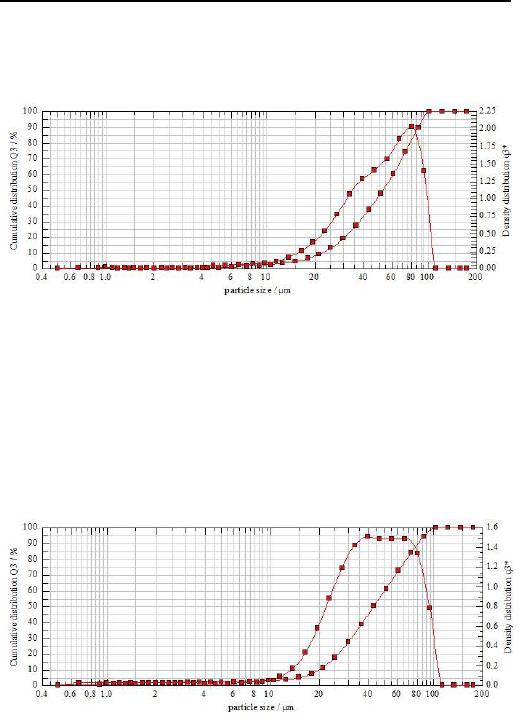

Figura 20: Gráfico demonstrativo da distribuição e
tamanho das partículas do Starch 1500
®
..............................
45
Figura 21: Gráfico demonstrativo da distribuição e
tamanho das partículas do Acryl-eze
®
..................................
45

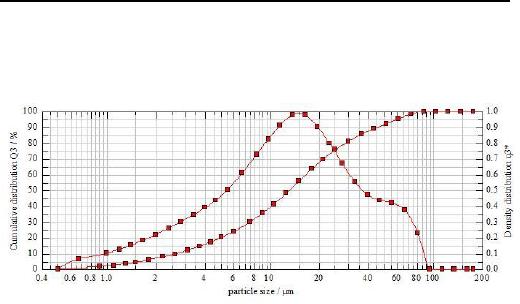

Figura 22: Gráfico demonstrativo da distribuição e
tamanho das partículas do omeprazol sódico ......................
46

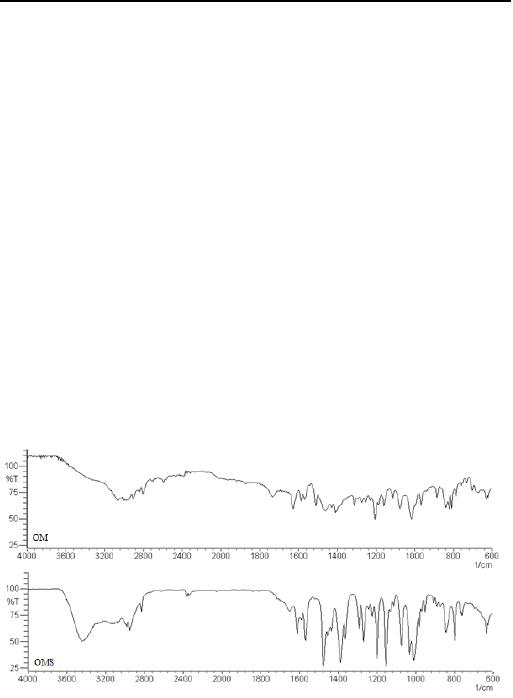

Figura 23: Espectro comparativo de FTIR para OM e OMS ..
47

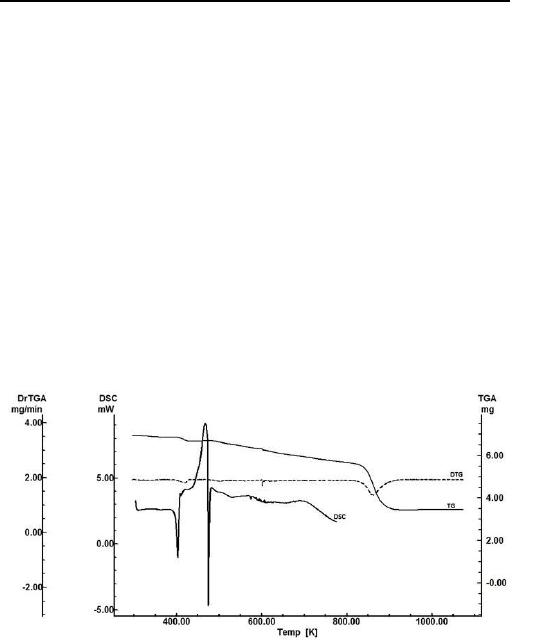

Figura 24 - Curvas DSC e TG/DTG do omeprazol sódico
obtidas sob atmosfera de ar sintético (50 mL.mim
-1
) e
razão de aquecimento de 10 K.min
-1
....................................
48
Lista de Figuras xv

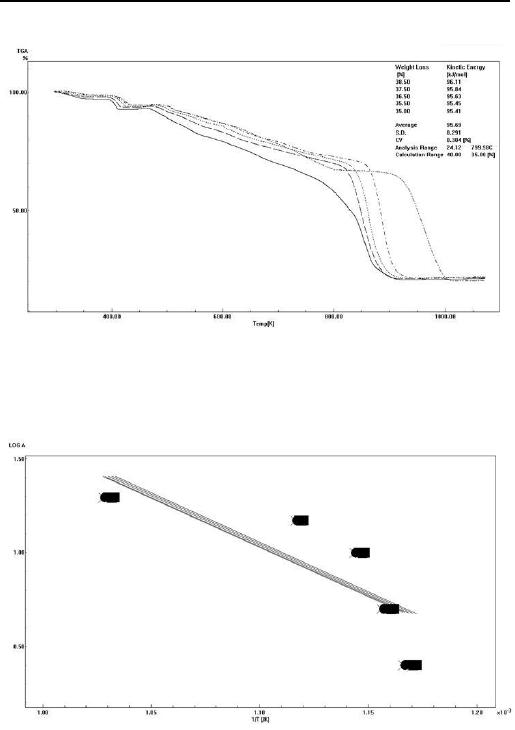

Figura 25 - Curvas TG do omeprazol sódico obtidas em
diferentes razões de aquecimento sob atmosfera de ar
sintético (50 mL.min
-1
) ..........................................................
50
Figura 26 - Curva do logaritmo da razão de aquecimento
em função do inverso da temperatura .................................
50

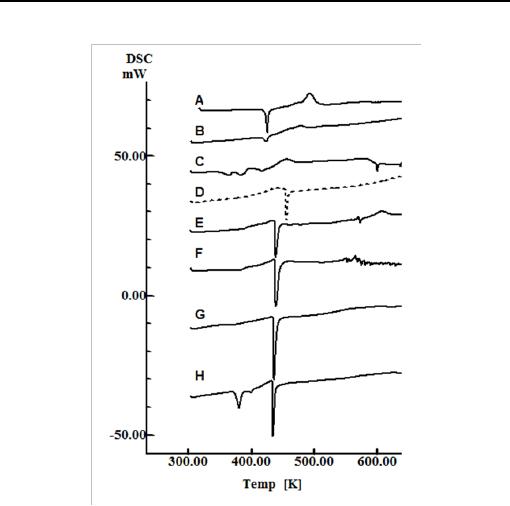

Figura 27 - Curvas DSC do OMS (A) e misturas binárias de
OMS com dióxido de silício (B), estearato de magnésio (C),
Acryl-eze
®
(D), celulose microcristalina (E), Starch 1500
®
(F), croscarmelose de sódio (G) e carbonato de sódio (H)
...............................................................................................
52

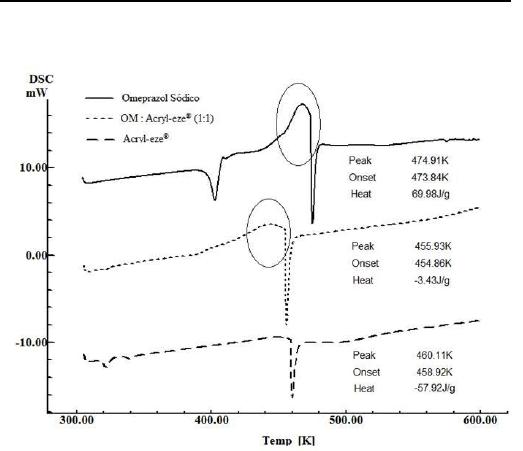

Figura 28 - Curvas DSC do OMS, Acryl-eze
®
e mistura
binária (1:1 m/m) .................................................................
53

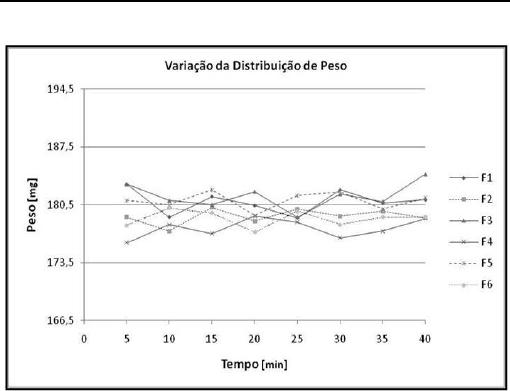

Figura 29 - Variação da distribuição de peso dos
comprimidos .........................................................................
58

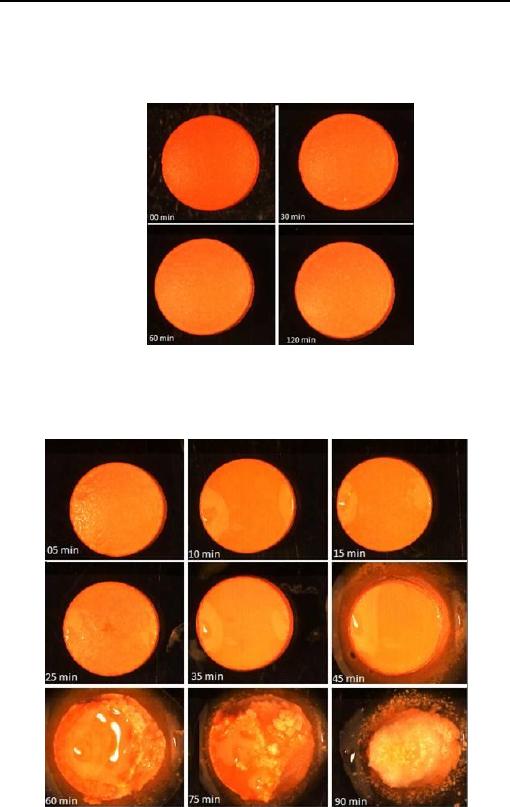

Figura 30 – Fotomicrografias da formulação F1 capturadas
em solução de HCl 0,1 N (pH = 1,2) ......................................
62
Figura 31 - Fotomicrografias da formulação F1 capturadas
em solução tampão fosfato (pH = 7,4) .................................
62

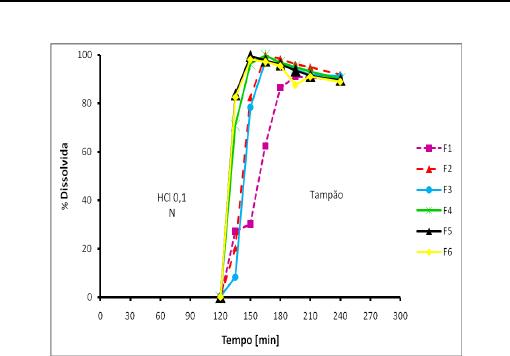

Figura 32 - Perfil de dissolução das formulações F1, F2, F3,
F4, F5 e F6 .............................................................................
64
Lista de Abreviaturas xvii
LISTA DE ABREVIATURAS
ΔH
Variação da entalpia
Δm
Variação de massa
CLAE
Cromatografia Líquida De Alta Eficiência
d
a
Densidade aparente
d
c
Densidade de compactação
DSC
Diferential Scanning Calorimetry (Calorimetria
Exploratória Diferencial)
DTG
Derivate Thermogravimetry (Termogravimetria Derivada)
E
a
Energia de ativação
F0
Formulação de referência
F1
Formulação 1
F2
Formulação 2
F3
Formulação 3
F4
Formulação 4
F5
Formulação 5
F6
Formulação 6
F
Hausner
Fator de Housner
FTIR
Fourier Transform Infrared Spectroscopy (Espectroscopia
na Região do Infravermelho com Transformada de
Fourier)
I
Carr
Índice de Carr
OM
Omeprazol base
OMS
Omeprazol sódico
TG
Thermogravimetry (Termogravimetria)
T
onset
Temperatura Onset
Lista de Abreviaturas xviii
T
peak
Temperatura do pico
V
a
Volume aparente
V
c
Volume de compactação
Resumo xix
RESUMO
Omeprazol é um inibidor seletivo da secreção de ácido gástrico,
considerado um dos fármacos mais prescritos em nível mundial. Devido
à sua instabilidade em meio ácido, sua absorção deve ocorrer
obrigatoriamente no intestino delgado. Baseado em estudos
anteriormente realizados pelo Laboratório de Controle de Qualidade
da UFSC, foram propostas formulações na forma de comprimidos
gastro-resistentes como alternativas farmacotécnicas para o fármaco. A
caracterização das matérias-primas foi realizada através de técnicas
microscópicas, por métodos espectroscópicos e termoanalíticos, além da
determinação do tamanho e da distribuição de partículas. Um estudo de
pré-formulação foi desenvolvido a fim de elucidar as propriedades das
formulações, considerando a determinação das densidades aparente e de
compactação, Índice de Carr e Fator de Hausner, ângulo de repouso e
tempo de escoamento. A possibilidade de incompatibilidade entre o
fármaco e excipientes foi investigada através da análise térmica. De
acordo com os resultados, foi possível evidenciar o deslocamento do
evento exotérmico característico da degradação do omeprazol sódico e
constatou-se interação com o polímero de revestimento Acryl-eze®,
confirmando a necessidade de um pré-revestimento. Núcleos contendo
20 mg de omeprazol foram produzidos seguidos de aplicação de
revestimento entérico com 10 % de ganho de peso teórico. Durante e
após a fabricação dos comprimidos, parâmetros de controle de qualidade
foram determinados. Para verificação do comportamento gastro-
resistente do revestimento foi realizado estudo de resistência ácida com
captação de imagens, onde foi observada a manutenção das
características físicas dos núcleos em meio ácido com posterior
solubilização do polímero entérico e desintegração dos comprimidos
frente ao meio alcalino. O perfil de dissolução foi avaliado e a
quantidade de fármaco liberada determinada por CLAE. Os resultados
foram promissores uma vez que menos de 1 % da substância ativa foi
liberada no primeiro estágio e, na maioria das formulações, mais de 75
% liberada em menos de 45 minutos no segundo estágio, conforme
preconizado pela Farmacopéia Americana.
Resumo xx
Palavras Chave: Omeprazol, Comprimidos, Revestimento entérico.
Abstract xxi
DEVELOPMENT OF ENTERIC COATING TABLETS
CONTAINING OMEPRAZOLE
ABSTRACT
Omeprazole is a selective inhibitor of gastric acid secretion and one of
the most drugs prescribed worlwide. Due to its instability in acid
medium, the omeprazole must be absorved in the small intestine. Based
on previous studies carried out by Quality Control Laboratory at UFSC,
formulations in gastro-resistant tablets form were proposed as an
alternative. The characterization of raw materials was carried out using
microscopic techniques, spectroscopic and thermoanalytical methods, as
well as the determination of size and particle distribution. A pre-
formulation study was developed to elucidate the properties of the
formulations providing dates of the determination of apparent density
and compaction, the Carr Index and Hausner Factor, angle of repose and
flow through an orifice. The possibility of incompatibility between the
drug and excipients was investigated by thermal analysis. According to
the results, was possible to observe the displacement of exothermic
event characteristic of the degradation related to omeprazole sodium and
was found an interaction with the polymer coating Acryl-eze®,
confirming the requirement for pre-coating. Tablets containing 20 mg of
omeprazole were produced and submitted to film coating with 10% of
theoretical weight gain. During and after the manufacture of tablets,
parameters of quality control were determined. Investigation of the
gastro-resistant behaviour of the coating was performed by studies of
acid-resistance, whereby was possible to observe the maintenance of
physical characteristics of the tablets in the acidic medium, with
subsequent dissolution of the enteric polymer and the disintegration of
the tablets in the alkaline medium. The dissolution profile was evaluated
and the amount of drug released was determined by HPLC. The results
were promising once less than 1% of the drug was released in the first
stage and in the most formulations more than 75% released in less than
45 minutes in the second stage, as recommended by the United States
Pharmacopeia.
Abstract xxii
Keywords: Omeprazole, tablets, enteric coating
INTRODUÇÃO
Introdução 2
1. INTRODUÇÃO
A resposta biológica a um fármaco é resultado de sua interação
com receptores celulares ou sistemas enzimáticos importantes. A
magnitude da resposta relaciona-se com a concentração que o fármaco
atinge em seu local de ação. Essa concentração depende da dose
administrada, da quantidade absorvida, da distribuição no local, além da
velocidade e da quantidade eliminada do corpo. A constituição física e
química da substância farmacêutica determina, em grande parte, sua
atividade biológica. A área de estudo que abrange essa relação entre as
ciências física, química e biológica segundo sua aplicação aos fármacos,
à sua ação e às formas farmacêuticas recebe o nome descritivo de
biofarmácia (ANSEL, 2007).
Qualquer princípio ativo que se pretenda comercializar para
utilização clínica deve passar por uma série de etapas para a obtenção de
um medicamento seguro e eficaz. São necessários vários estudos até que
se encontre a formulação adequada para esse princípio ativo. O trabalho
que envolve o conhecimento das características básicas que irão
influenciar no desenvolvimento da forma farmacêutica final do
medicamento é conhecido como estudo de pré-formulação (VILA
JATO, 1997).
As formas farmacêuticas sólidas são as mais comumente
utilizadas em se tratando de administração oral, sobretudo os
comprimidos. O processo de fabricação de comprimidos em indústria de
medicamentos dispõe de três técnicas de produção: granulação por via
úmida (convencional), granulação por via seca e compressão direta
(ANSEL, 2007; PRISTA, 1990).
O método de compressão direta tem como vantagem, quando
comparado aos métodos que incluem granulação, a economia de tempo
e de custos, permitindo uma produção em grande escala com menor
consumo de energia, já que envolve, basicamente, três etapas: pesagem,
mistura e compressão. É também considerado o mais favorável em
termos de qualidade e de estabilidade dos comprimidos por não utilizar
umidade nem aquecimento durante a produção. Outra vantagem da
compressão direta é a otimização da desintegração, onde cada partícula
do fármaco é liberada da massa do comprimido e fica disponível para
dissolução (ANSEL, 2007; BANKER, 1986; BAUER-BRANDL;
BECKER, 1996).
A escolha dos adjuvantes para a composição de uma formulação
de compressão direta requer cuidados para que seja mantida a
Introdução 3
estabilidade dos comprimidos resultantes, que deverão ser ainda maiores
quando o fármaco estiver presente em doses elevadas (ANSEL 2007;
PRISTA, 1990).
O revestimento de comprimidos é um dos processos
farmacêuticos mais antigos. A sua utilização em formas farmacêuticas
sólidas possui inúmeras finalidades, como a proteção do principio ativo
contra agentes externos, mascaramento do sabor e odor, facilitação da
deglutição, melhoria na apresentação do produto final, proteção do
fármaco contra fluidos digestivos (revestimento entérico) e para o
controle da liberação do fármaco (ANSEL, 2007).
Dentre as razões mencionadas anteriormente, Fell et al., 1979
relatam que o revestimento de comprimidos contribui para o aumento da
sua dureza e resistência ao atrito, diminuindo, desta maneira, os
problemas durante as linhas automáticas de embalagem. O aumento da
dureza de comprimidos revestidos é diretamente proporcional à
espessura da camada de revestimento. Estudos demonstram que a
maioria dos polímeros utilizados no revestimento de formas
farmacêuticas corresponde a derivados de celulose ou dos ácidos
metacrílico (copolímeros). A versatilidade dos metacrilatos em relação
às propriedades físico-químicas permite sua utilização em muitas
formulações de liberação controlada. O tipo e a freqüência de
substituintes na cadeia polimérica determinam sua permeabilidade à
água e solubilidade em função do pH. O conhecimento da estrutura
química da superfície do polímero auxilia na compreensão dos
fenômenos da interface do filme de revestimento incluindo sua
dissolução e técnica de aplicação (GENÇ; GÜLER; HEGAZY, 1997).
Os filmes de revestimento são constituídos basicamente de
polímeros e podem ser classificadas em diferentes grupos de acordo
com seu perfil de dissolução, permeabilidade e desintegração (ANSEL,
2007). Polímeros como derivados de celulose, vinílicos e acrílicos estão
sendo amplamente utilizados para revestimento entérico, onde possuem
a particularidade de resistirem a fluidos gástricos. São rapidamente
solúveis e permeáveis frente a fluidos intestinais, fatos explicados pelo
seu caráter químico devido aos grupamentos funcionais ácidos que se
ionizam em pH elevado (básico), enquanto em pH baixo (ácido)
permanecem na forma não ionizada insolúvel (FELTON; MCGINITY,
2003).
O revestimento gastro-resistente é utilizado por uma razão
terapêutica, pois alguns fármacos, quando liberados no estômago,
podem induzir a náuseas e/ou provocar irritação na mucosa gástrica,
Introdução 4
enquanto que outros são destruídos pelo pH reduzido deste (PORTER,
2000).
O omeprazol (OM) é um fármaco extremamente lábil ao meio
ácido. Uma alternativa a ser adotada no desenvolvimento
farmacotécnico é o revestimento da forma farmacêutica, o que conferirá
à formulação propriedades que permitam a passagem incólume do
princípio ativo pelo estômago, a fim de promover a estabilidade química
e garantir sua liberação e dissolução em meio alcalino, com conseqüente
absorção através da mucosa intestinal.
Desta forma, este trabalho teve como objetivo desenvolver e
avaliar comprimidos de omeprazol revestidos com copolímero de ácido
metacrílico do tipo C (Acryl-eze®) no que diz respeito à resistência
ácida e perfil de dissolução, a fim de se obter características de liberação
adequadas.
OBJETIVOS
Objetivos 6
2. OBJETIVOS
2.1 Objetivo geral
Desenvolvimento tecnológico e avaliação de comprimidos gastro-
resistentes contendo omeprazol.
2.2 Objetivos específicos
Caracterização das matérias-primas;
Desenvolvimento de diferentes formulações e avaliação
das propriedades de fluxo;
Produção de núcleos contendo 20 mg de omeprazol;
Revestimento dos núcleos com copolímero de ácido
metacrílico do tipo C (Acryl-eze®);
Avaliação dos parâmetros farmacêuticos de qualidade dos
comprimidos de liberação entérica;
Avaliação do comportamento ácido-resistente do
revestimento através de estudo de captação de imagem;
Determinação do perfil de dissolução dos comprimidos
revestidos.
REVISÃO BIBLIOGRÁFICA
Revisão Bibliográfica 8
3. REVISÃO BIBLIOGRÁFICA
3.1 OMEPRAZOL
Omeprazol – o primeiro inibidor da bomba de prótons usado na
prática clínica – foi lançado em 1988 como Losec® na Europa. O
fármaco introduziu um novo conceito para a efetiva inibição da secreção
ácida no tratamento de desordens ácido-pépticas e, de maneira rápida,
mostrou-se clinicamente superior aos agentes anticolinérgicos. Nenhum
outro inibidor da bomba de prótons lançado por outras companhias tem
se mostrado significativamente superior ao omeprazol na prática clínica
(OLBE; CARLSSON; LINDBERG, 2003).
O sucesso do omeprazol pode ser descrito como um efetivo
inibidor da secreção ácido-gástrica ativada através da inibição específica
do sistema enzimático hidrogênio, potássio, adenosina trifosfatase (H+/
K+ ATPase). Essa bomba de prótons está localizada na membrana
secretora das células parietais que estão na mucosa gástrica e constituem
o passo final da secreção ácida (WALLMARK; LARSSON; HUMBLE,
1985). Entretanto, o bloqueio dessa bomba resulta em uma inibição mais
específica da secreção ácida comparado com o bloqueio mais
amplamente distribuído dos agentes anticolinérgicos. Além disso, o
fármaco interage com o último passo da produção ácida, ou seja, a
inibição da secreção ácido-gástrica independe de como a secreção foi
estimulada, uma importante vantagem frente a outros fármacos
(BESANCON, 1993).
Este fármaco é utilizado no tratamento de desordens ácido-
pépticas, aprovado para terapia de curto prazo da úlcera duodenal e
refluxo gastroesofágico e para tratamento de longo prazo de condições
hipersecretantes tais como síndrome de Zollinger-Ellison, mastocitose
sistêmica e adenomas endócrinos múltiplos. É efetivo na prevenção de
injúrias gastroduodenais induzidas pela quimioterapia e também nos
casos de úlceras causadas por antiinflamatórios não esteroidais e suas
complicações. É indicado também na terapia da erradicação de
Helicobacter pylori, onde é associado com antimicrobianos
claritromicina e amoxicilina (TOLMAN, 2000; HARVEY; CHAMPE;
MYCEK, 1998).
O omeprazol, 5-Methoxi–2- [[(4 – methoxi – 3,5 – dimetil – 2 –
piridinil) metil] sulfinil] - 1H – benzimidazol (Figura 1) é considerado
como um pró-fármaco por ser uma base fraca concentrada, a qual é
convertida à sua forma ativa no meio ácido dos canalículos
Revisão Bibliográfica 9
intracelulares da célula parietal, onde inibe a enzima ATPase H+/K+
dependente (CLARKE’S, 2004; FARINHA,1999). Com massa molar de
345,4 g/mol, apresenta-se como pó branco ou quase branco e decompõe-
se à temperatura de 156
o
C. É uma base fraca muito pouco solúvel em
água, pouco solúvel em álcool, acetona, isopropanol e álcool metílico,
solúvel em diclorometano, éter e metanol. Dissolve-se em soluções
diluídas de hidróxidos alcalinos, e a sua estabilidade é em função do pH,
sendo rapidamente degradado em meio ácido. Em condições alcalinas é
mais estável, podendo ser encontrado na forma de base livre ou como
sais de magnésio ou sódico (FARMACOPÉIA PORTUGUESA, 2002;
CLARKE’S, 2004; MARTINDALE, 2005).
Figura 1: Estrutura molecular do omeprazol
Seu mecanismo de ação é específico e seletivo uma vez que atua
exclusivamente sobre a H+/ K+ ATPase . Para que ocorra a inibição
enzimática, a molécula de omeprazol deve estar em meio ácido (pH
abaixo de 5) para ser protonada e transformada em sulfenamida e ácido
sulfênico que, por sua vez, ligam-se à enzima de forma irreversível,
originando um complexo covalente inativo (HOOGERWERF;
PASRICHA, 1996). A forma protonada não consegue atravessar a
membrana celular, o que permite alta concentração da forma ativa
justamente no local onde se encontra a enzima. (RANG et all, 2008).
A inibição total ocorre com duas moléculas do inibidor
(sulfenamida) ligadas por molécula da enzima. Este efeito é relacionado
à dose e leva à inibição da secreção ácida tanto basal quanto reflexa a
um estímulo. A secreção de ácido retorna apenas após a inserção de
novas moléculas de H+, K+ ATPase na membrana luminal. O fármaco
produz apenas alterações pequenas e inconsistentes no volume de suco
gástrico, na secreção de pepsina e fator intrínseco, não afetando a
motilidade gástrica (HOOVER, 2000; RANG et all, 2008).
A absorção do fármaco ocorre obrigatoriamente no intestino
delgado. O pico de concentração plasmática de uma dose simples de
Revisão Bibliográfica 10
omeprazol é de 0,5 a 3,5 horas e liga-se a proteínas plasmáticas em
cerca de 95%. A biodisponibilidade é dependente da dose e do pH
gástrico, onde atinge cerca de 35% na primeira dose, aumentando para
aproximadamente 70% após administração repetida. O tempo de meia-
vida é de 0,5 a 1,5 horas e a velocidade da eliminação de 500 a 600
mL/min. Após a absorção, o fármaco é quase completamente
metabolizado no fígado, principalmente pela CYP2C19 (isoenzima do
complexo enzimático do citocromo P450) a hidroxi-omeprazol e, em
menor extensão, pelas isoenzimas CYP3A e CYP2D6, a omeprazol
sulfona e desmetilomeprazol, respectivamente. Estes metabólitos
inativos são excretados principalmente na urina e, em menor proporção,
pela bile. A duração da ação do fármaco é de 4 a 72 horas (BRUNTON,
1996; CLARKE’S 2004; TOLMAN, 2000).
As doses usuais diárias do fármaco variam de 20 a 80 mg
dependendo da patologia. Em casos como a síndrome de Zollinger-
Ellison as doses variam de 60 a 80mg/dia, enquanto que nas úlceras
duodenais e gástricas variam de 10 a 40mg/dia. Os efeitos adversos
ocorrem em não mais do que 1% dos pacientes e incluem dor de cabeça,
diarréia, dores abdominais, náuseas, tonturas, vômitos, constipação e
dores nas costas (KOROLKOVAS 2009; TOLMAN, 2000).
3.1.1 MEDICAMENTOS DISPONÍVEIS NO MERCADO
NACIONAL
Na revisão de 2008 apresentada pelo mercado mundial de
medicamentos, o omeprazol foi um dos dez medicamentos de maior
vendagem mundial em 2008 e os antiulcerosos conquistaram o 2° lugar
em vendagem por classe terapêutica (IMS HEALTH, 2009).
No mercado brasileiro o omeprazol encontra-se comercialmente
em 24 especialidades farmacêuticas, sendo a maioria (18) na forma de
cápsulas contendo microgrânulos (pellets) gastro-resistentes. Também
são encontradas 4 especialidades na forma de injetáveis, 1 na forma de
comprimidos contendo microgrânulos esféricos revestidos e apenas 1 na
forma de comprimidos revestidos contendo omeprazol magnésio
(KOROLKOVAS, 2009).
A ocorrência de apenas uma formulação na forma de
comprimidos revestidos gastro-resistentes contendo o fármaco não
pelletizado pode ser explicada devido à disponibilidade de matéria-
prima, onde a forma de microgrânulos é mais frequente. Existem no
mercado dois tipos de microgrânulos (pellets) de omeprazol: o primeiro
Revisão Bibliográfica 11
o AntraMups®, representado por um conjunto de grânulos esféricos
revestidos e, o segundo, patenteado pela empresa alemã Azupharma,
que consiste na utilização de núcleos inertes que formam um suporte ao
qual são aplicadas sucessivas camadas de fármaco, seguidas de uma
camada de revestimento gastro-resistente (KRATZ, 2002).
3.2 COMPRIMIDOS OBTIDOS POR COMPRESSÃO
DIRETA
A compressão direta é um processo que envolve três operações
seqüenciais: pesagem, mistura de pós e compressão. Quando comparada
com o processo de granulação, a compressão direta oferece muitas
vantagens, principalmente no que se refere às etapas de produção
(ALDERBON, 2005). Não deve ser vista como uma simplificação do
processo de granulação para a produção de comprimidos, pois o
desenvolvimento de comprimidos por compressão direta necessita de
uma avaliação crítica das matérias-primas, das propriedades de fluxo
nas misturas de pós e dos efeitos das variáveis da formulação na
compressibilidade (RUDNIC; SCHWARTZ, 2000; ANSEL, 2007).
Uma das vantagens mais significantes da compressão direta é que
com a eliminação da etapa de granulação, aumenta-se a estabilidade de
fármacos que podem degradar em decorrência do umedecimento e/ou
exposição ao calor. Dessa forma, a compressão direta é considerada a
técnica de escolha para a produção de comprimidos contendo fármacos
termolábeis e sensíveis à umidade (ALDERBON, 2005).
3.3 ADJUVANTES FARMACÊUTICOS
Os fármacos raras vezes são administrados isoladamente e, ao
contrário, fazem parte de uma formulação combinada com um ou mais
agentes não medicinais com funções variadas e específicas (ANSEL,
2007).
À primeira vista parece suficiente dispor de um produto e de uma
máquina de compressão para se obter comprimidos. Isto, porém, sucede
apenas em um número muito restrito de casos, pois são raros os pós que
possuem a densidade suficiente para escoar livremente do distribuidor
da máquina e encher regularmente a matriz. Para que se consiga fazer a
compressão da maioria das substâncias é necessária a presença de
adjuvantes, que tem por fim diluir o produto, aglutinar as suas
partículas, facilitar a desagregação do comprimido, evitar a aderência do
Revisão Bibliográfica 12
pó aos punções e à matriz, além de facilitar o escoamento no
distribuidor, entre outros. Os adjuvantes utilizados na preparação de
comprimidos podem dividir-se em: diluentes, aglutinantes,
desagregantes, lubrificantes, molhantes, corantes, tampões,
aromatizantes e edulcorantes (PRISTA, 1990; VILA JATO, 1997).
O desenvolvimento e a formulação apropriados da forma
farmacêutica requerem a consideração das características físicas,
químicas, físico-químicas e biológicas de todos os princípios ativos e de
todas as matérias-primas usados na elaboração do produto. O fármaco e
os excipientes utilizados devem ser compatíveis entre si para gerar um
produto estável, eficaz, atraente, fácil de administrar e seguro. Devem
ser compatíveis também com a via de administração (CROWLEY et all,
2004; AL-HALLAK et all, 2008).
O processo de fabricação de comprimidos em indústria de
medicamentos dispõe de três técnicas de produção: granulação por via
úmida (convencional), granulação por via seca e compressão direta
(PRISTA, 1990; ANSEL, 2007).
Os excipientes de compressão direta devem ser materiais com
propriedades de fluidez (escoamento) e compressibilidade. Fatores
como tamanho, forma e densidade devem ser considerados na escolha
dos componentes de uma formulação de compressão direta. As
características de fluxo dos componentes têm importância não somente
pelo efeito direto na uniformidade do enchimento da matriz, mas
também pela manutenção da homogeneidade da mistura dos pós
(CROWLEY et all, 2004; MATSUMOTO; KAWAKAMI; AOKI,
2007).
Outro aspecto fundamental, estreitamente relacionado com o
fármaco, é o local que se deseja para sua absorção no trato
gastrointestinal. Se o princípio ativo não é estável em meio ácido, deve-
se recorrer a alguma forma de proteção e uma das alternativas para
solucionar esse empecilho é o revestimento entérico (PRISTA, 1990).
3.3.1 Diluentes diretamente compressíveis
Para um grande número de fármacos utilizam-se doses
relativamente baixas, inferiores a 50 mg. Nestes casos, para produzir
comprimidos de um tamanho razoável (diâmetro > 5 mm), é necessária
a adição de agentes diluentes. Entre as qualidades exigíveis a um bom
diluente destacam-se apresentar boa capacidade de compressão, ser
Revisão Bibliográfica 13
facilmente digerível e ser inerte química e fisiologicamente (VILA
JATO, 1997).
3.3.1.1 Celulose microcristalina
A celulose microcristalina é uma forma de celulose não fibrosa,
em que a parede celular da fibra natural do vegetal é fragmentada em
pequenas partículas. É produzida a partir da alfa-celulose
depolimerizada purificada, através de um processo de hidrólise ácida
(ENÉZIAN, 1972; DOELKER, 1993).
Embora a celulose microcristalina possa ser utilizada em todos os
métodos de produção de comprimidos, é mais eficaz na compressão
direta. Devido à elevada pureza química e ao baixo conteúdo de
umidade, melhora a estabilidade química dos comprimidos resultantes
(SHETH et al., 1980).
Segundo ENÉZIAN (1972), a celulose microcristalina é útil na
produção de comprimidos devido às qualidades de não-aderência, boa
compressibilidade, fácil desintegração e alto potencial de diluição,
tornando-a compatível com outros adjuvantes.
Quando o fármaco estiver em altas doses e apresentar dificuldade
de compactação, a celulose microcristalina será utilizada isoladamente
devido a sua notável propriedade de diluente seco. Se o fármaco tiver
compactibilidade satisfatória ou, como ocorre mais freqüentemente, se
sua dose for baixa na formulação, a celulose microcristalina será usada
numa concentração de 20 a 40% (DOELKER, 1993).
3.3.2 Desintegrantes ou superdesintegrantes
Os superdesintegrantes correspondem a uma variedade de agentes
desintegrantes que estão disponíveis comercialmente, os quais
melhoram acentuadamente a desintegração das formulações, porém, a
sua eficiência depende do método de processamento (granulação ou
compressão direta) e/ou das características físico-químicas dos
componentes da formulação (FERRERO; MUÑOZ; VELASCO, 1997).
3.3.2.1 Croscarmelose sódica
Revisão Bibliográfica 14
A croscarmelose sódica é um exemplo de superdesintegrante.
Trata-se de uma goma de celulose modificada, uma forma de
carboximetilcelulose sódica com ligações cruzadas em sua molécula
(UNITED STATES PHARMACOPEIA, 2007). Não apresenta limite
máximo de emprego nas formulações, porém, normalmente é utilizada
em níveis baixos, de 0,5 a 5% (GORDON; CHATTERJEE;
CHOWHAN, 1990). Segundo Sheth et al. (1980), na compressão direta
é importante que uma quantidade suficiente de desintegrante seja
adicionada à formulação, separando cada partícula do fármaco e
permitindo que ocorra a dissolução ideal. Devido a este fato, a
formulação pode exigir altas concentrações de agentes desintegrantes. O
tamanho da partícula do agente desintegrante deve ser o menor possível,
preferencialmente menor que as partículas da substância ativa.
3.3.2.2 Amido pré-gelatinizado (Starch 1500®)
Segundo a Colorcon®, o Starch 1500® resulta de uma
modificação física do amido de milho, sendo este totalmente pré-
gelatinizado. Possui funções de compressibilidade, desintegração,
agregação e lubrificação, melhorando o fluxo do pó e reduzindo
problemas como: comprimidos de baixa densidade, difícil dissolução e
baixa adesão do filme. Suas características principais são: inércia
química e baixa viscosidade, oferecendo maior estabilidade frente à
umidade, aumentando a qualidade dos filmes de revestimento,
complementando a funcionalidade de outros excipientes, diminuindo a
quantidade destes na formulação e assegurando dispersão uniforme dos
princípios ativos em baixas doses (COLORCON, 2009).
3.3.3 Lubrificantes e deslizantes
Os lubrificantes são adicionados à formulação farmacêutica com
a finalidade de reduzir a fricção do granulado ou da mistura de pós com
as paredes da matriz e com as superfícies dos punções, permitindo uma
fácil ejeção dos comprimidos.
Os deslizantes são adicionados à formulação farmacêutica para
melhorar as propriedades de fluxo, pela redução da fricção
interparticular, facilitando o enchimento da matriz da máquina de
compressão (LERK; BOLHUIS; SMEDEMA , 1977; WILLIAMS III;
McGINITY, 1989; SHETH; BANDELIN; SHANGRAW, 1980;
PRISTA, 1990).
Revisão Bibliográfica 15
3.3.3.1 Estearato de magnésio
O estearato de magnésio é considerado o lubrificante mais
eficiente e é mais amplamente utilizado. Apresenta-se disponível com
granulometria muito menor que a do ácido esteárico, por exemplo, o que
resulta em melhores propriedades de revestimento das partículas da
formulação com menores quantidades de lubrificante (SHETH;
BANDELIN; SHANGRAW, 1980; PRISTA, 1990).
De acordo com a literatura, a concentração de estearato de
magnésio utilizada em uma formulação farmacêutica deve estar entre
0,2 e 3,75% (BANKER & ANDERSON, 1986; SHANGRAW, 1989;
PRISTA, 1990).
3.3.3.2 Dióxido de silício coloidal
De acordo com a especificação da USP 30, o dióxido de silício
coloidal é uma sílica pirogênica submicroscópica obtida a partir de uma
hidrólise em chama a 1.000C , contendo não menos que 99% e não mais
que 100,5% de SiO
2
. O tamanho destas partículas é em torno de12 nm e
o pH final 3,5-5,5 (USP, 2007).
Deslizantes utilizados na indústria farmacêutica incluem talco,
dióxido de silício coloidal, fosfatos de cálcio e vários estearatos
metálicos. Vários grupos têm investigado a adição de deslizantes a uma
variedade de pós e observou-se que derivados de sílica são os mais
eficientes devido ao seu pequeno tamanho de partícula (JONAT et al.,
2004).
3.3.4 Revestimentos de comprimidos
Os polímeros formadores de filme ou film coating surgem
atualmente como o material de escolha para o revestimento de
comprimidos. Entre as diversas aplicações do revestimento de formas
farmacêuticas sólidas está a proteção do princípio ativo contra agentes
externos, principalmente ar, umidade e luz, a fim de aumentar a
estabilidade das formulações (BAUER et all, 1998; PORTER, 2000;
SEITZ; MEHTA; YEAGER, 2001). O revestimento consiste na
aplicação de um material sobre a superfície externa de um comprimido
com a intenção de conferir benefícios e propriedades à forma
farmacêutica em relação à não revestida (AULTON, 2005).
Revisão Bibliográfica 16
3.3.4.1 Revestimento gastro-resistente
O revestimento entérico ou gastro-resistente é projetado para
resistir ao baixo pH dos fluidos gástricos e para dissolver-se quando o
comprimido entra em contato com pH mais elevado (próximos a 5),
assegurando a disponibilidade do fármaco que é primariamente
absorvido na região proximal do intestino delgado. Este tipo de
liberação modificada, neste caso a retardada, constitui uma forma de
proteger o fármaco o qual, de outro modo, seria destruído ou degradado
caso fosse liberado nos fluidos gástricos (AULTON, 2005).
Os principais componentes para qualquer formulação de
revestimento por película constituem em polímeros, plastificantes,
corantes e solventes. As propriedades ideais para o polímero incluem
solubilidade em ampla gama de sistemas solventes, habilidade em
produzir revestimentos que possuam propriedades mecânicas adequadas
e solubilidade apropriada nos líquidos gastrointestinais, de modo que a
biodisponibilidade não seja comprometida. Éteres de celulose são
freqüentemente os polímeros preferidos no revestimento por película,
sobretudo hidroxipropilmetilcelulose. Substitutos adequados são a
hidroxipropilcelulose, que pode produzir revestimentos levemente mais
aderidos. Alternativas aos éteres de celulose são certos acrílicos, como
os co-polímeros metacrilato e metacrilato de metila (PORTER, 2000).
O acetoftalato de celulose (CAP) foi sintetizado em 1940 por
Hiatt e foi um dos primeiros polímeros utilizados para revestimento
entérico. O acetoftalato Polivinila (PVAP) e os derivados acrílicos
também são largamente utilizados para estes fins. Em 1960 Lehmann e
Dreher desenvolveram copolímeros derivados de metil metacrilato e etil
acrilato como ésteres ácidos metacrílico, com a finalidade de obter
polímeros entéricos. Estes polímeros são produzidos por um processo de
polimerização por emulsão e estão comercialmente disponíveis em
várias formas. Pelo fato de possuírem grupamentos ácido-carboxílicos
livres na rede polimérica, apresentam um perfil de solubilidade
diferenciado. As propriedades de dissolução são dependentes do
conteúdo de grupos de carboxílicos livres presentes nestes polímeros
(AULTON, 2005; FELTON; MCGINITY, 2003).
Em especial os derivados acrílicos estão comercialmente
disponíveis pela empresa Evonik como Eudragit®. O Eudragit L 30 D-
55 e o Eudragit L100-55 são copolímeros de ácidos metacrilicos (United
States Pharmacopeia) do tipo C. O Acryl-Eze®, disponível pela
Revisão Bibliográfica 17
Colorcon do Brasil, foi completamente desenvolvido a partir de ácidos
metacrílicos do tipo C, contendo plastificantes e pigmentos (FELTON;
MCGINITY, 2003).
3.3.4.1.1 Polimetacrilatos
Polimetacrilatos são polímeros sintéticos catiônicos e aniônicos
de dimetilaminoetilmetacrilatos, ácido metacrílico e ésteres de ácidos
metacrilicos em diferentes proporções.
Os copolímeros de ácidos metacrílicos são obtidos da
polimerização por emulsão de ácidos metacrílicos com um acrilato e/ou
éster de metacrilatos. De acordo com a USPNF podem ser
caracterizados em três tipos. O tipo A, que corresponde ao copolímero
do ácido metacrílico e metacrilato de metila de massa molar relativa
média de 135.000 g/mol, onde a relação entre as funções carboxílicas e
as funções éster é de 1:1. O tipo B corresponde ao copolímero do ácido
metacrílico e metacrilato de metila, de massa molar cerca de 135.000
g/mol, onde a relação é 1:2 e o tipo C, um copolímero do ácido
metacrílico e do acrilato de etila, de massa molar cerca de 250.000
g/mol, com uma relação entre as funções carboxílicas e éster de 1:1
(BAUER et all, 1998; USP, 2007).
4. ESTUDOS DE PRÉ-FORMULAÇÃO
Antes de transformar um fármaco em uma forma farmacêutica, é
essencial que ele seja química e fisicamente caracterizado. Essa
informação fornece a base de conhecimento necessária para a
combinação do fármaco com outras matérias-primas para produzir uma
forma farmacêutica (ANSEL, 2007).
4.1 CARACTERIZAÇÃO NO ESTADO SÓLIDO
As propriedades físico-químicas de fármacos e adjuvantes
farmacêuticos no estado sólido são de grande interesse, pois podem
afetar diretamente a estabilidade do produto acabado e o seu
comportamento biológico (VILA JATO, 1997). Partículas primárias ou
pequenos aglomerados podem ordenar-se de forma livre (pós) ou de
forma compacta (comprimidos). O comportamento destes estados
influencia as interações entre as moléculas e as partículas, propiciando
Revisão Bibliográfica 18
maior ou menor velocidade e/ou intensidade de acontecimentos de
fenômenos físicos e/ou químicos.
Para o desenvolvimento racional de um novo medicamento, a
caracterização no estado sólido é um pré-requisito para assegurar a
eficácia e qualidade do produto final, e pode ser realizada através de
técnicas instrumentais como difração de raios-X, microscopia,
espectroscopia na região do infravermelho, ressonância nuclear
magnética e técnicas termoanalíticas (GIRON et al., 2002).
4.1.1 Microscopia
A análise microscópica é uma etapa importante no trabalho de
pré-formulação, pois proporciona informações sobre tamanho e forma
das partículas, bem como a respeito da sua estrutura cristalina (ANSEL,
2007; VILA JATO, 1997).
A técnica de microscopia pode ser classificada em óptica e
eletrônica. A microscopia óptica é mais limitada em sua faixa de
magnificação (2000x), enquanto que a microscopia eletrônica pode ser
empregada a níveis elevados de magnificação (10.000x) (BRITTAIN,
1999).
4.1.2 Tamanho e distribuição de partícula
Certas propriedades químicas e físicas dos fármacos são afetadas
pelo tamanho, forma e morfologia da superfície da partícula, assim
como a homogeneidade da formulação, velocidade de dissolução e
biodisponibilidade. Além disso, as propriedades de fluxo estão
diretamente relacionadas ao tamanho de partícula.
A uniformidade satisfatória do conteúdo em formas
farmacêuticas sólidas depende em grande parte do tamanho das
partículas e da distribuição equivalente da substância ativa em toda a
formulação.
O tamanho de uma partícula é a dimensão que melhor caracteriza
seu estado de subdivisão. Para partículas esféricas, o diâmetro é uma
medida adequada e suficiente, mas as partículas de formas irregulares
necessitam da medição de várias dimensões para serem caracterizadas.
Para descrever uma partícula tridimensional irregular através de
um único número adota-se o diâmetro equivalente, que é determinado
Revisão Bibliográfica 19
pela medição direta do diâmetro da partícula ou pela medição de algum
parâmetro que esteja relacionado com o seu tamanho. Vários tipos de
diâmetros equivalentes podem ser extraídos a partir de técnicas que
medem diferentes propriedades físicas específicas da partícula, como
volume, área, resistência à movimentação em um gás ou poder de
espalhamento da luz (ACGIH, 1978; STOCKHAM; FOCHTMAN,
1979).
Um método que vem sendo amplamente utilizado para
determinação do tamanho e distribuição de partículas é o de difração a
laser (ADI; LARSON; STEWART, 2007), o qual foi utilizado na
realização deste trabalho.
4.1.3 Espectroscopia na região do infravermelho com
transformada de Fourier (FTIR)
Esta técnica baseia-se na exposição da amostra a uma radiação
eletromagnética de comprimento de onda na região do infravermelho,
mensurando a absorção desta radiação pela molécula em análise. Esta
absorção resulta de modificações na energia vibracional da molécula em
um determinado momento dipolar, o que permite identificar o tipo de
ligação presente (SKOOG; HOLLER; NIEMAN, 2002).
Embora o espectro no infravermelho seja característico da
molécula como um todo, certos grupos de átomos dão origem a bandas
que ocorrem mais ou menos na mesma freqüência, independentemente
da molécula. É justamente a presença destas bandas características de
grupos que permite a obtenção de informações estruturais úteis para a
identificação e caracterização de moléculas (SILVERSTEIN; BILLINS;
FIRST, 2006).
4.1.4 Técnicas termoanalíticas
As aplicações no campo farmacêutico têm caracterizado a análise
térmica como uma importante ferramenta na solução de problemas
envolvendo desenvolvimento, produção e controle de qualidade de
medicamentos (BUCKTON; RUSSEL; BEEZER, 1991). As principais
aplicações nessa área visam a determinação do grau de pureza
(WINDMANN; SCHERRER, 1991); a realização de ensaios de
estabilidade térmica e cinética de decomposição; o estudo de possíveis
interações fármaco-fármaco e/ou fármaco-excipiente em fase de pré-
formulação (IGLESIAS et al, 1998); além da caracterização de
Revisão Bibliográfica 20
matérias-primas e produtos acabados (FORD & TIMMINS, 1989;
CANOTILHO et al, 1992; CAMMENGA & EPPLE, 1995; GIRON,
1998; BROWN et al, 1999; THOMPSON, 2000).
A análise térmica é um conjunto de técnicas que permitem medir
mudanças de uma propriedade física ou química de uma substância em
função da temperatura e/ou tempo, enquanto a substância é submetida a
uma programação controlada de variação de temperatura. Destas
técnicas, a calorimetria exploratória diferencial (DSC), a análise térmica
diferencial (DTA) e a termogravimetria (TG) são as mais difundidas e
utilizadas (FORD & TIMMINS, 1989).
4.1.4.1 Calorimetria Exploratória Diferencial (DSC)
Este método consiste no aquecimento, em paralelo, de uma
amostra e de um padrão de referência inerte, ambos submetidos a uma
mesma razão de aquecimento, registrando a quantidade de calor
necessária para manter o aquecimento. Quando ocorrer uma variação na
quantidade de calor fornecida ao sistema em teste (ΔH), é indicada uma
transformação térmica na amostra testada (FORD & TIMMINS, 1989;
BROWN et al, 1999).
Utilizando-se essa técnica é possível acompanhar os efeitos de
calor associado com alterações físicas ou químicas da amostra, como
transição de fase (fusão, ebulição, sublimação) ou reações de
desidratação, dissociação e decomposição, capazes de causar variação
de calor. Qualquer fenômeno físico ou químico que, por ocasião de sua
ocorrência, provoque variação de entalpia, pode ser detectado através
dessa técnica (CARVALHO FILHO, 2000).
4.1.4.2 Termogravimetria (TG)
A análise termograviétrica é uma técnica termoanalítica na qual a
variação de perda ou ganho de massa da amostra é determinada em
função da temperatura e/ou do tempo, enquanto a amostra é submetida a
uma variação controlada de temperatura (FORD & TIMMINS, 1989).
O resultado da análise, em geral, é mostrado sob forma de uma
curva termogravimétrica. As curvas TG são características de um dado
composto, devido ao caráter específico da seqüência de reações físico-
químicas ou mudança de estado que ocorrem ao longo de uma faixa
Revisão Bibliográfica 21
definida de temperatura. As variações de massa resultam da ruptura e/ou
formação de diferentes ligações físicas, químicas e mudança de estado
as quais conduzem à liberação de produtos voláteis ou à formação de
produtos de maior massa (FORD & TIMMINS, 1989; SKOOG;
HOLLER; NIEMAN, 2002).
4.2 COMPATIBILIDADE ENTRE FÁRMACO E
EXCIPIENTE
Para a elaboração de uma forma farmacêutica com uma ou mais
substâncias ativas, habitualmente utilizam-se outras substâncias
auxiliares que, ao estar em contado direto com o fármaco, podem afetar
sua natureza química, solubilidade, absorção e resposta terapêutica.
Portanto, durante o desenvolvimento de novas formulações, o estudo de
interação entre fármaco e excipientes é um estágio obrigatório (MURA
et al, 1995; VILA JATO, 1997).
O objetivo principal deste estudo é a detecção, em um tempo
relativamente curto, de possíveis interações físicas e/ou químicas entre a
substância ativa e as substâncias auxiliares que irão compor a
formulação (VILA JATO, 1997)
Deve-se considerar que as interações entre fármacos e adjuvantes
podem ser desejadas ou não. Embora as interações sólido-sólido
ocorram, elas não são necessariamente um indicativo de
incompatibilidade, ao contrário, podem trazer uma vantagem, por
exemplo, quando se deseja elevar a solubilidade do fármaco no sistema
(MURA et al, 1995; FLORENCE & ATWOOD, 2003).
As metodologias utilizadas para detectar tais interações são
variadas; entretanto, a técnica termoanalítica (DSC) anteriormente
citada tem sido cada vez mais utilizada para a avaliação rápida de uma
eventual incompatibilidade através da comparação entre as curvas da
substância pura com aquelas obtidas a partir de misturas binárias 1:1
(m/m) (CARDOSO et all, 2005; RODRIGUES et all, 2005).
4.3 PROPRIEDADE DE FLUXO DOS PÓS
Os pós utilizados na indústria farmacêutica podem se dividir em
dois grandes grupos segundo suas propriedade de fluxo: substâncias de
fluxo livre e coesivas.
As propriedades de fluxo de uma substância pulverulenta são
afetadas por mudanças no tamanho de partícula, densidade, forma,
Revisão Bibliográfica 22
cargas eletrostáticas e umidade, fatores que podem ser produzidos
durante a etapa de formulação ou no processo de fabricação.
Os estudos de fluidez na etapa de pré-formulação permitem
conhecer de forma quantitativa as modificações devidas à incorporação
de cada novo componente com a finalidade de que o fluxo seja ótimo.
Para medir a fluidez pode-se utilizar mecanismos mais ou menos
complicados que permitam avaliar a velocidade e o escoamento da
massa pulverulenta (VILA JATO, 1997; SANTOMASO; LAZZARO;
CANU, 2003).
4.3.1 Densidade aparente e de compactação
A densidade aparente de um sólido depende fundamentalmente
do método de cristalização empregado na sua purificação e do grau de
pulverização. Quando a densidade aparente de uma substância não está
adequada, pode-se modificar este parâmetro por pulverização ou
mediante a incorporação de substâncias com densidade bastante
diferentes (VILA JATO, 1997; SANTOMASO; LAZZARO; CANU,
2003).
O método para avaliar este parâmetro segue a metodologia
descrita por ANSEL, 2007, obtendo-se uma massa conhecida da amostra
e vertendo-a cuidadosamente em uma proveta com graduação de 0,1
mL. Anota-se o volume ocupado pelo pó, volume aparente (V
a
). A
seguir submete-se a amostra a 10 e 500 quedas e novamente anota-se o
volume, demominado volume de compactação (V
c
).
As densidades aparente e de compactação são obtidas
através das equações 1 e 2 a seguir:
d
a
= m/v
a
(1)
onde d
a
é densidade aparente; m é massa da amostra e v
a
é
volume aparente.
d
c
= m/v
c
(2)
onde d
c
é densidade de compactação; m é massa da amostra e v
c
é
volume após a compactação.
Revisão Bibliográfica 23
4.3.2 Índice de Carr e Fator de Hausner
O Índice de Carr (I
Carr
) exprime em forma percentual a
capacidade de compactabilidade e compressibilidade de um pó ou
granulado. É dado pela equação 3, onde valores entre 10 e 15% são
considerados com excelente bom.
I
Carr
(%) = (dc–da)*100/dc (3)
Um índice similar, de interpretação mais simples, foi proposto
por Hausner (1967) (equação 4), onde valores menores que 1,18
indicam bom fluxo; valores maiores que 1,34 indicam fluxo coeso;
valores entre 1,26 e 1,34 exigem a adição de lubrificantes para melhorar
o escoamento.
F
Hausner
= dc / da (4)
Estes índices são determinações pontuais exprimindo apenas o
potencial de compactação/compressão e não a facilidade ou velocidade
com que estas ocorrem. Para este tipo de avaliação tem-se o ângulo de
repouso e o tempo de escoamento (WELLS, 1988).
4.3.3 Ângulo de repouso
O ângulo de repouso é um parâmetro que tem como finalidade
avaliar a dificuldade que um pó tem para fluir livremente através de um
orifício para uma superfície livre. Deixando um pó fluir livremente
através de um orifício sobre uma superfície plana será formado um
cone, onde o ângulo da base desse cone é chamado de ângulo de
repouso, ou seja, é a relação entre a altura (h) e o raio (r) do cone
formado. Considera-se que um pó tem boas propriedades de escoamento
quando possui ângulo de repouso igual ou inferior a 30º. Ângulos
superiores a 40º sugerem fluxo coeso (USP, 2007).
Revisão Bibliográfica 24
4.3.4 Tempo de escoamento
A razão de fluxo de um material depende de muitos fatores, dos
quais alguns estão relacionados com a partícula e outros com o
processo. O monitoramento da razão de fluxo de material através de um
orifício tem sido proposto como uma melhor medida da fluidez de pó.
Equações empíricas relativas ao fluxo para o diâmetro de abertura,
tamanho de partícula e densidade de partículas tem sido descritas. No
entanto, a determinação da razão de fluxo é útil apenas para materiais
com o fluxo livre e não para materiais coesivos, geralmente medida
como a massa por tempo. Entretanto, não há uma escala geral disponível
o que dificulta a comparação entre os resultados publicados (USP 30–
NF 25 ‹1174›, 2007).
5. DETERMINAÇÃO DO TEOR DO FÁRMACO
5.1 CROMATOGRAFIA LÍQUIDA DE ALTA EFICIÊNCIA
(CLAE)
O ensaio oficial de CLAE é descrito na United States
Pharmacopeia para determinação do omeprazol e sua quantificação na
matéria-prima, mas não inclui monografias individuais para formas
farmacêuticas.
O método de CLAE é a técnica mais adequada para ser usada na
quantificação do omeprazol em comprimidos, porque não há
interferência entre o fármaco e seus produtos de degradação na análise.
Para o controle de qualidade, o desenvolvimento de um método simples,
rápido e seguro é altamente desejável.
Murakami et all desenvolveram e validaram um método para
quantificação do omeprazol em comprimidos de liberação entérica, o
qual foi utilizado como referência para o desenvolvimento deste
trabalho (MURAKAMI et all, 2007).
MATERIAIS E MÉTODOS
Materiais e Métodos 26
6. MATERIAIS E MÉTODOS
6.1 MATERIAIS
Omeprazol Sódico (OMS) (Cristália, São Paulo-Brasil),
carbonato de sódio (Vetec, Duque de Caxias-Brasil), celulose
Microcristalina (Microcel 200®) (Blanver, São Paulo-Brasil),
croscarmelose sódica (Blanver, São Paulo-Brasil), dióxido de silício
coloidal (Aerosil®) (Evonik-Alemanha), estearato de magnésio
(Valdequímica, São Paulo-Brasil), Starch 1500® (Colorcon do Brasil®,
Cotia-Brasil), pré-revestimento Opadry® (Colorcon do Brasil®, Cotia-
Brasil), revestimento gastro-resistente Acryl-eze® (Colorcon do
Brasil®, Cotia-Brasil).
6.2 MÉTODOS
6.2.1 Microscopia
Para a análise de microscopia óptica utilizou-se equipamento da
Olympus modelo BX – 41 acoplado à câmera, com aumentos de 100,
200 e 400 vezes. As imagens foram digitalizadas através do software
IMAGE-PROPLUS.
No estudo de microscopia eletrônica utilizou-se microscópio
eletrônico de varredura de bancada modelo TM – 1000, da Hitachi. As
amostras foram previamente metalizadas e as imagens captadas com
amplitude de 100, 400, 500, 800, 1000 e 2500 vezes.
6.2.2 Tamanho e distribuição de partícula
Os testes foram feitos com o equipamento da Sympatec modelo
Helos/BF, com sistema de pó Rodos+Vibri e lente R3. Todas as
amostras foram analisadas em triplicata para melhor avaliação dos
resultados.
6.2.3 Espectroscopia na região do infravermelho com
transformada de fourier (FTIR)
Os espectros de infravermelho foram obtidos com
espectrofotômetro da Shimadzu, modelo FTIR Prestige, em uma faixa
Materiais e Métodos 27
de 400-4000 cm
-1
. As amostras foram preparadas com uma mistura de
2% (m/m) em relação ao Brometo de Potássio (KBr).
6.2.4 Calorimetria exploratória diferencial (DSC)
As curvas DSC foram obtidas na faixa de temperatura de 300 –
774 K, utilizando célula DSC-60 da marca Shimadzu, sob atmosfera
dinâmica de nitrogênio com fluxo de 50 mL.min
-1
e razão de
aquecimento de 10 K.min
-1
. Aproximadamente 2 mg de amostra foram
pesados em cápsulas de alumínio parcialmente fechadas. A célula DSC
foi previamente calibrada com padrão de índio.
6.2.5 Termogravimetria (TG)
As curvas TG/DTG foram obtidas com uma termobalança TGA-
50 da marca Shimadzu, utilizando cadinho de platina.
Aproximadamente 5 mg de amostra foram pesadas e analisadas entre
300 – 1074 K com razão de aquecimento de 10 K.min
-1
, sob atmosfera
de ar sintético com fluxo de 50 mL.min
-1
. A decomposição foi
monitorada em função da temperatura e perda de massa. O equipamento
foi previamente calibrado com padrão de referência de oxalato de cálcio,
com grau de pureza de 99,99%.
Para o estudo de cinética não isotérmica foram utilizadas as
mesmas condições de atmosfera, fluxo e massa de amostra, entretanto,
com razões de aquecimento de 5, 10, 15, 20 e 25 K.min
-1
. Os parâmetros
cinéticos foram determinados através do método de Ozawa utilizando o
software Shimadzu TASYS (OZAWA, 2000).
6.2.6 Compatibilidade
O estudo de compatibilidade entre o omeprazol sódico e
excipientes da formulação foi realizado utilizando misturas binárias de
mesma proporção (m/m). As misturas físicas foram preparadas com
auxílio de um gral. Para a realização deste estudo foi utilizada a técnica
descrita no item 6.2.4.
Materiais e Métodos 28
6.2.7 Preparo das formulações
A partir da formulação descrita pela Tabela 1, seis novas
formulações foram propostas (Tabela 2), com o intuito de se obter
melhores perfis de dissolução.
Cada formulação foi misturada por 20 minutos em misturador em
“V” Tecnal – TE 200/10.
Tabela 1: Formulação de referência (F0).
F0
%
mg
Omeprazol Sódico
12,27
22,08
Estearato de Magnésio
1,5
2,7
Glicolato Amido de Sódio
3
5,4
Dióxido de Silício
1
1,8
Carbonato de Sódio
25
45
Celulose Microcristalina
57,23
103,02
TOTAL
100
180
6.2.8 Densidade aparente e de compactação
A determinação da densidade aparente e de compactação foi
realizada seguindo metodologia descrita no item 4.3.1
6.2.9 Índice de Carr e Fator de Hausner
O Índice de Carr e o Fator de Housner fora calculados através das
equações 3 e 4, respectivamente, descritas no item 4.3.2.
Materiais e Métodos 29
6.2.10 Ângulo de repouso
O ângulo de repouso foi determinado segundo metodologia
descrita por ANSEL, 2007. Coloca-se o pó em um funil de aço
deixando-o escoar e cair sobre uma superfície (Figura 2). A altura e o
diâmetro do cone formado são medidos e através da equação 5, pode-se
calcular o ângulo de repouso. Foi calculado o valor médio de 3
determinações.
r
h
tan
(5)
onde:
h = altura do cone
r = raio do cone
Figura 2 - Aparato para determinação de ângulo de repouso estático e
velocidade de escoamento.
Materiais e Métodos 30
6.2.11 Tempo de escoamento
Para obtenção das velocidades de escoamento foi utilizado o
aparato descrito na Figura 2 e, com o auxílio de um cronômetro,
determinou-se o tempo necessário para o total escoamento do material
através do funil (FARMACOPÉIA PORTUGUESA, 2002).
6.2.12 Produção dos núcleos
Foram propostas e desenvolvidas seis formulações contendo
22,08 mg de omeprazol sódico para obtenção de núcleos com peso
médio teórico de 180 mg. Estes foram produzidos em escala
laboratorial, com auxílio da máquina compressora rotativa USIROM
modelo URM – 10, utilizando punção bicôncavo de 8 mm. Durante a
produção realizou-se testes de controle de lote, através de parâmetros
como variação de peso e dureza.
6.2.13 Revestimento dos núcleos
O processo de revestimento dos núcleos ocorreu em duas etapas.
Primeiramente foi aplicado um pré-revestimento (Opadry®) como
polímero disperso em sistema aquoso, com ganho de peso teórico de 2
%, seguido da aplicação do revestimento gastro-resistente (Acryl-
Eze®), com ganho de peso teórico de 10 %. O revestimento dos núcleos
foi realizado nos laboratórios da Colorcon do Brasil (Cotia – SP),
utilizando uma drageadeira convencional (capacidade de 1 kg) com
bomba peristáltica e pistola Binks 460 para aspersão do líquido de
revestimento com temperatura de secagem (35 ± 2 ºC), rotação da
drageadeira (20 rpm), distância da pistola de aspersão para o leito dos
comprimidos (20 cm), pressão da bomba de pulverização (3 Bar). A
eficiência do revestimento foi avaliada pelas características
macroscópicas e pelo ganho de peso alcançado após o processo
6.2.14 Avaliação das características físicas dos comprimidos
Os ensaios de controle de qualidade foram realizados para todas
as formulações. Os parâmetros avaliados foram: variação de peso,
resistência ao esmagamento, desintegração e friabilidade. Todos os
testes seguiram especificações da FARMACOPÉIA BRASILEIRA
(1988).
Materiais e Métodos 31
6.2.15 Determinação do teor de princípio ativo
O teor de princípio ativo foi determinado através de
cromatografia líquida de alta eficiência (CLAE) de acordo com
metodologia proposta por Murakami et al. (2007). A análise foi
realizada em cromatógrafo da marca Shimadzu constituído de
fracionador FRC-10A, bomba SPD-10SVP gerenciada pelo controlador
SCL-10AVP. Utilizou-se coluna RPLuna 5 µm Phenomenex (150 x 4,6
mm e 5 µm) mantida a 40 °C e detecção UV em 280 nm. A fase móvel
empregada foi constituída de tampão fosfato (pH = 7,4) e acetonitrila
(70:30 v/v), eluída com fluxo de 1,5 mL/min e volume de injeção de
amostra de 20 µL.
Para o doseamento das formulações foram triturados 10
comprimidos a pó fino. A massa equivalente ao peso médio dos
comprimidos foi transferida quantitativamente para o balão volumétrico
de 100 mL e adicionado 50 mL de solução tampão fosfato pH = 11,
levando ao banho ultra-som por 10 minutos e, após, o volume foi
completado com o mesmo tampão. Da solução obtida, foi retirada uma
alíquota de 5 mL transferindo-a para balão volumétrico de 50 mL,
completando o volume com fase móvel. O procedimento de preparo das
amostras para o doseamento foi executado em triplicata, sendo a
concentração final teórica de 20 µg/mL.
6.2.16 Uniformidade de conteúdo
A uniformidade de doses unitárias foi realizada utilizando 10
comprimidos, examinados individualmente. Para tanto, a massa
equivalente a um comprimido foi preparada e analisada de acordo com o
procedimento para determinação de teor de substância ativa, descrito no
item 6.2.15.
6.2.17 Avaliação do comportamento gastro-resistente dos
comprimidos
6.2.17.1 Estudo de Captação de imagem
A eficiência do revestimento gastro-resistente foi avaliada através
de resistência ácida. Realizou-se um estudo de captação de imagem
demonstrando a resistência dos comprimidos frente à solução ácida e
desintegração em solução alcalina. Seis comprimidos de cada
Materiais e Métodos 32
formulação foram colocados em placa de Petri e imersos em 50 mL de
HCl 0,1N (pH = 1,2) por um período de 120 minutos. Em seguida, os
comprimidos foram secos e imerso em 50 mL de tampão fosfato (pH =
7,4) por até 90 minutos. Ao decorrer dos intervalos 5, 10, 15, 25, 35, 45,
60, 75 e 90 min, as imagens foram capturadas com auxílio de uma lupa
modelo OLYMPUS – SZX9 acoplada à câmera e digitalizadas através
do software IMAGE – ProPlus.
6.2.18 Avaliação do perfil de dissolução
O estudo do perfil de dissolução foi realizado de acordo com a
metodologia adaptada da United States Pharmacopeia (2007) para
capsulas de omeprazol de liberação retardada. Seis (n = 6) comprimidos
de cada formulação foram submetidos ao primeiro estágio de resistência
ácida e posteriormente doseados conforme metodologia descrita no item
6.2.15. Para o segundo estágio utilizou-se novos lotes onde os
comprimidos permaneceram por 120 minutos em meio ácido (primeiro
estágio) e seguidamente foram submetidos ao segundo estágio de
dissolução em meio alcalino. Utilizou-se equipamento Varian modelo
VK 7000, com as condições experimentais descritas a seguir:
Primeiro estágio: aparato 1 (cesto), velocidade de 100 rpm, meio
de dissolução HCl 0,1N (900 mL) na temperatura de 37 °C ± 0,5 °C
com tempo de análise de 120 minutos. Após o término do teste, os
comprimidos foram retirados da cuba de dissolução e submetidos ao
doseamento a fim de obter a quantidade de substância ativa
remanescente.
Segundo estágio: aparato 1 (cesto), velocidade de 100 rpm, meio
de dissolução tampão fosfato pH = 7,4 (900 mL) na temperatura de 37
°C ± 0,5 °C. Alíquotas de 10 mL foram coletadas nos intervalos de
tempo em 15, 30, 45, 60, 75, 90, 120 e 150 minutos, com auxílio de
seringa acoplada a um filtro de 0,22 µm (Millipore, U.S.A). Após a
retirada de cada alíquota efetuou-se a reposição do meio. A porcentagem
de liberação do fármaco foi determinada através de CLAE com a
construção de uma curva de calibração garantindo a linearidade no
intervalo de 5 µg/mL – 30 µg/mL (r
2
= 0,9993).
RESULTADOS E DISCUSSÃO
Resultados e Discussão 34
7. RESULTADOS E DISCUSSÃO
7.1 CARACTERIZAÇÃO DAS MATÉRIAS-PRIMAS
7.1.1 Análise morfológica por microscopia
Através do estudo foi possível verificar as características
morfológicas das matérias-primas, tendo sido observado um caráter
heterogêneo quanto ao formato das partículas em algumas amostras. A
celulose microcristalina apresentou maior proporção da forma de
bastonetes, com alguns aglomerados disformes de acordo com as
Figuras 3 e 4. Do mesmo modo, a croscarmelose de sódio (Figuras 5 e
6), mostrou partículas esféricas e retangulares de diversos tamanhos.
Para o dióxido de silício coloidal demonstrou-se um predomínio da
forma oval (Figuras 7 e 8), enquanto que para o estearato de magnésio e
Starch 1500® o formato cúbico foi predominante, conforme as Figuras
10 e 12. As fotomicrografias do OMS são mostradas nas Figuras 15 e
16. Foram observados cristais de formas tetragonal e ortorrômbica,
visualizados nas ampliações de 1000 e 4000x (Figura 16).
Nas figuras a seguir, são apresentadas as fotomicrografias dos
adjuvantes e do omeprazol sódico utilizados na elaboração das
formulações.
Resultados e Discussão 35
7.1.1.1 Celulose microcristalina
Figura 3: Fotomicrografia da celulose microcristalina obtida em microscópio
óptico com aumento de 100x.
Figura 4: Fotomicrografias da celulose microcristalina obtida em microscópio
eletrônico com aumento de 100 e 500x.
Resultados e Discussão 36
7.1.1.2 Croscarmelose sódica
Figura 5: Fotomicrografia da croscarmelose sódica obtida em microscópio
óptico com aumento de 100x.
Figura 6: Fotomicrografias da croscarmelose sódica obtida em microscópio
eletrônico com aumento de 100 e 500x.
Resultados e Discussão 37
7.1.1.3 Dióxido de silício coloidal
Figura 7: Fotomicrografia do dióxido de silício coloidal obtida em microscópio
óptico com aumento de 100x.
Figura 8: Fotomicrografias do dióxido de silício coloidal obtida em
microscópio eletrônico com aumento de 100 e 500x.
Resultados e Discussão 38
7.1.1.4 Estearato de magnésio
Figura 9: Fotomicrografia do estearato de magnésio obtida em microscópio
óptico com aumento de 400x.
Figura 10: Fotomicrografias do estearato de magnésio obtida em microscópio
eletrônico com aumento de 400 e 1000x.
Resultados e Discussão 39
7.1.1.5 Starch 1500®
Figura 11: Fotomicrografia do Starch 1500® obtida em microscópio óptico
com aumento de 200x.
Figura 12: Fotomicrografias do Starch 1500® obtida em microscópio
eletrônico com aumento de 200 e 1000x.
Resultados e Discussão 40
7.1.1.6 Acryl-eze®
Figura 13: Fotomicrografia do Acryl-eze® obtida em microscópio óptico com
aumento de 100x.
Figura 14: Fotomicrografias do Acryl-eze® obtida em microscópio eletrônico
com aumento de 100 e 500x.
Resultados e Discussão 41
7.1.1.7 Omeprazol sódico
Figura 15: Fotomicrografia do omeprazol sódico obtida em microscópio óptico
com aumento de 400x.
Figura 16: Fotomicrografias do omeprazol sódico obtida em microscópio
eletrônico com aumento de 1000 e 4000x.
Resultados e Discussão 42
7.1.2 Tamanho e distribuição de partícula
Na manipulação e processamento de pós, uma compreensão
detalhada das distribuições de tamanho de partícula é de fundamental
importância para a interpretação dos dados na investigação, controle de
qualidade e desenvolvimento de produtos. Na indústria farmacêutica,
por exemplo, pós finos são difíceis de manipular devido às propriedades
coesivas das partículas (ADI; LARSON; STEWART, 2007).
O diâmetro é a dimensão que melhor caracteriza o tamanho de
uma partícula. Entretanto, quando é muito variado, como no caso dos
adjuvantes farmacêuticos, este parâmetro isoladamente não é suficiente
para descrever os tamanhos de todas as partículas presentes
(SILVERMAN; BILLINS; FIRST, 1971; STOCKHAM; FOCHTMAN,
1979).
A descrição da quantidade de partículas com relação ao seu
tamanho é chamada de função distribuição. Os dados de medição de
tamanho de partícula podem ser apresentados na forma de distribuição
de freqüência ou de distribuição de freqüência acumulada, usando uma
combinação do parâmetro de medição com o de quantidade. Por
exemplo, diâmetro versus porcentagem em número, volume ou massa.
Os dados obtidos na medição do tamanho de partícula são classificados
de acordo com faixas de tamanhos chamadas intervalos de classe.
Os resultados obtidos para este estudo estão demonstrados nas
Figuras 17 a 22, onde se observam os gráficos com a distribuição
normal e freqüência acumulada encontrado para as matérias-primas
utilizadas nas formulações.
Resultados e Discussão 43
7.1.2.1 Celulose microcristalina
Figura 17: Gráfico demonstrativo da distribuição e tamanho das partículas de
celulose microcristalina.
Observou-se o tamanho médio em torno de 50 µm. Partículas de
75 µm apareceram com maior frequência.
7.1.2.2 Croscarmelose sódica
Figura 18: Gráfico demonstrativo da distribuição e tamanho das partículas de
croscarmelose sódica.
A croscarmelose de sódio apresentou tamanho médio de 45 µm e
partículas entre 40 e 65 µm com maior frequência.
Resultados e Discussão 44
7.1.2.3 Dióxido de silício coloidal
Não foi possível a análise de tamanho e distribuição de partículas
para esta matéria-prima, uma vez que a faixa de leitura do equipamento
que é de 0,1 - 875 µm foi ultrapassada. Segundo o fabricante, o dióxido
de silício coloidal apresenta um tamanho médio de partículas em torno
de 12 nm.
7.1.2.4 Estearato de magnésio
Figura 19: Gráfico demonstrativo da distribuição e tamanho das partículas do
estearato de magnésio.
Uma grande dispersão do tamanho das partículas foi observada
(0,5 a 80 µm), com uma curva de distribuição normal bem alargada.
Contudo, a média foi de 6,5 µm segundo a frenquência acumulada.
Resultados e Discussão 45
7.1.2.5 Starch 1500®
Figura 20: Gráfico demonstrativo da distribuição e tamanho das partículas do
Starch 1500®.
Para o Starch 1500® o tamanho médio foi de 60 µm com a maior
frequência em 85 µm.
7.1.2.6 Acryl-eze®
Figura 21: Gráfico demonstrativo da distribuição e tamanho das partículas do
Acryl-eze®.
O polímero de revestimento apresentou média de 35 µm com
maior frequência de partículas em 60 µm.
Resultados e Discussão 46
7.1.2.7 Omeprazol sódico
Figura 22: Gráfico demonstrativo da distribuição e tamanho das partículas do
omeprazol sódico.
Observou-se no gráfico acima que a média e a maior frequência
de tamanho das partículas coincidem, aproximadamente em 15 µm,
demonstrando homogeneidade.
Resultados e Discussão 47
7.1.3 Espectroscopia na região do infravermelho com
transformada de fourier (FTIR)
O omeprazol base e sódico foram investigados por FTIR e um
espectro comparativo é mostrado na Figura 23, onde se pode observar
que duas amostras apresentaram bandas características de anéis
benzimidazol e piridina abaixo de 1700 cm
-1
. Em 1643 – 1600 cm
-1
vibrações de estiramento C=C-N e S-C=N, juntamente com
benzimidazol foram detectadas. Estiramentos -O-CH3 entre 1214 e
1.191 cm
-1
acompanhados pela banda de ressonância em 1.076 cm
-1
e
vibração do grupo sulfóxido (S=O) em 1.155 cm
-1
também foram
observados.
As diferenças foram mais acentuadas na região acima de 3.000
cm
-1
, onde o espectro do OM mostrou absorção em 3440 – 3310 cm
-1
devido a vibrações de estiramentos amino (N-H) características da
forma base do fármaco. O espectro do OMS mostrou uma banda
bastante intensa em 3.441 cm
-1
como uma conseqüência do estiramento
O-H, caracterizando a água de cristalização da forma de sal.
Figura 23: Espectro comparativo de FTIR para OM e OMS em KBr.
Resultados e Discussão 48
7.1.4 Estudo termoanalítico
O comportamento térmico do omeprazol sódico pode ser
observado nas curvas TG/DTG e DSC mostradas na Figura 24. A curva
DSC mostra três eventos térmicos bem definidos. O primeiro evento
endotérmico corresponde à desidratação do omeprazol sódico (Tpeak =
402,63 K; Tonset = 398,06 K; ΔH = -90,46 J/g). O segundo evento,
exotérmico (Tpeak = 467,66 K) e o terceiro, endotérmico (Tpeak =
474,91 K) correspondem ao processo de decomposição do fármaco. A
primeira perda de massa da curva TG/DTG refere-se à liberação da água
de cristalização (Δm ~ 4,3 %) de uma forma definida entre 395 e 440 K.
O evento de perda de massa adicional corresponde ao processo de
decomposição em 468 – 1074 K (Δm = 72,5 %). Isto fica claro entre 780
e 880 K onde o processo tem início (DTGpeak = 862,53 K).
Figura 24: Curvas DSC e TG/DTG do omeprazol sódico obtidas sob atmosfera
de ar sintético (50 mL.min
-1
) e razão de aquecimento de 10 K.min
-1
.
Resultados e Discussão 49
7.1.4.1 Cinética de Degradação
Um dos principais objetivos da análise de cinética de
decomposição em estado sólido é determinar os mecanismos de reação e
energia de ativação (Ea), que são baseados na equação de Arrhenius.
O estudo de cinética não-isotérmica foi realizado aplicando o
método de Ozawa, que é um método integral para a determinação da
energia de ativação em experimentos de aquecimento dinâmico
(OZAWA, 2000). Os dados cinéticos foram calculados plotando-se a
perda de massa versus temperatura para cinco curvas TG obtidas em
diferentes razões de aquecimento.
A Figura 25 mostra a sobreposição das curvas termogravimétricas
onde se observa que quanto maior a razão de aquecimento utilizada,
maior a temperatura em que se inicia e finaliza o processo de
decomposição térmica do omeprazol. Na verdade, a temperatura da
transição não é alterada, o que varia é a velocidade com que o
equipamento consegue detectar a variação de massa.
A partir da relação entre os percentuais de perda de massa com
aqueles de energia cinética envolvida na decomposição térmica é
possível projetar um gráfico do logaritmo da razão de aquecimento em
função do inverso da temperatura, como mostra a Figura 26. Nesse
processo, os valores de energia de ativação estão entre 95,41 a 96,11
KJ.mol
-1
. A proposta para o fenômeno relacionado com o processo de
decomposição térmica sugere uma reação de primeira ordem para o
fármaco em questão. A energia de ativação média é da ordem de 95,69
KJ.mol
-1
.
Resultados e Discussão 50
Figura 25: Curvas TG do omeprazol sódico obtidas em diferentes razões de
aquecimento sob atmosfera de ar sintético (50 mL.mim-1).
Figura 26: Curva do logaritmo da razão de aquecimento em função do inverso
da temperatura.
Resultados e Discussão 51
7.2 ESTUDO DE COMPATIBILIDADE
A calorimetria exploratória diferencial tem sido exaustivamente
usada em aplicações farmacêuticas, particularmente em relação à
avaliação de interações fármaco e excipiente através do surgimento,
deslocamento ou o desaparecimento de efeitos endotérmicos ou
exotérmicos e/ou variações relevantes nos valores de entalpia
(TOMASSETTI et all, 2005; SILVA et all, 2007; LASZCZ et all, 2007;
SANTOS et all, 2008).
Vários estudos têm relatado investigações de compatibilidade por
DSC através de mudanças no evento de fusão da substância ativa
(VERMA; GARG, 2005; ZARONI et all, 2008). Neste caso, como o
omeprazol sódico não tem ponto de fusão (MURAKAMI et all, 2009),
as possíveis interações sólido-sólido foram avaliadas usando-se as T
onset
e T
peak
do evento de degradação.
As curvas (B), (C), (E), (F), (G) e (H) da Figura 27 correspondem
às misturas binárias de Omeprazol sódico com dióxido de silício,
estearato de magnésio, celulose microcristalina, Starch 1500®,
croscarmelose de sódio e carbonato de sódio, respectivamente. Nestas
misturas, observou-se que o perfil térmico do fármaco não sofreu
alterações significativas. Alguns alargamentos dos picos levando a
mudanças na temperatura Tonset e Tpeak ocorreram simplesmente
devido à mistura física dos componentes e não indica interações com
estes excipientes.
Entretanto, a curva (D) que corresponde à mistura binária com
Acryl-eze®, mostra diferenças no comportamento térmico do OMS,
mais especificamente, na característica exotérmica do processo de
decomposição. A temperatura de degradação do fármaco nesta mistura
foi transferida para uma faixa inferior, de 474,91 K para 455,93 K,
indicando uma provável interação. Na Figura 28 pode-se observar mais
detalhadamente este evento, além da sobreposição dos picos
endotérmicos característicos da fusão do Acryl-eze® e decomposição do
OMS.
Resultados e Discussão 52
Figura 27: Curvas DSC do OMS (A) e misturas binárias de OMS com dióxido
de silício (B), estearato de magnésio (C), Acryl-eze® (D), celulose
microcristalina (E), Starch 1500® (F), croscarmelose de sódio (G) e carbonato
de sódio (H).
Resultados e Discussão 53
Figura 28: Curvas DSC do OMS, Acryl-eze® e mistura binária (1:1 m/m).
7.3 DESENVOLVIMENTO DAS FORMULAÇÕES
A partir de uma formulação utilizada em estudo anteriormente
realizado (Tabela 1) (MURAKAMI,2008), a qual apresentou perfil de
dissolução inadequado, seis novas formulações foram propostas, onde se
diferem pelo tipo e concentração do desintegrante utilizado, sendo eles:
Starch 1500® em concentrações de 5, 10 e 15% (formulações F1, F2 e
F3) e croscarmelose de sódio nas concentrações de 5, 10 e 15% (F4, F5
e F6).
As formulações completas estão sumarizadas na Tabela 2, a
seguir.
Resultados e Discussão 54
Tabela 2: Formulações propostas para este estudo, F1 a F6.
Starch
1500®
Croscarmelose
Sódica
Celulose
Microcristalina
F1
5%
-
56,23%
F2
10%
-
51,23%
F3
15%
-
46,23%
F4
-
5%
56,23%
F5
-
10%
51,23%
F6
-
15%
46,23%
Valores fixos para: Omeprazol sódico (12,27%); Estearato de Magnésio (0,5%);
Dióxido de Silício (1%); Carbonato de Sódio (25%).
7.4 ANÁLISE DAS PROPRIEDADES DE FLUXO DOS PÓS
7.4.1 Densidade aparente e de compactação
A densidade de um pó está diretamente ligada à estrutura das
partículas e, consequentemente, à capacidade de fluxo e compressão.
Representa parâmetro importante na etapa de desenvolvimento de uma
formulação, porém, não há uma escala para determinação dos limites. A
análise foi realizada após mistura do fármaco e excipientes com o intuito
de verificar diferenças na densidade.
Observou-se um padrão entre as formulações, com uma variação
de 0,05 g/mL na densidade aparente e 0,07 g/mL na densidade de
compactação, sendo que os valores foram obtidos através das equações
1 e 2 descritas no item 4.3.1. Os resultados estão demonstrados na
Tabela 3.
Resultados e Discussão 55
Tabela 3: Densidade aparente e densidade de compactação das formulações F1,
F2, F3, F4, F5 e F6.
Formulação
Densidade aparente
(g/mL)
Densidade de compactação
(g/mL)
F1
0,52
0,67
F2
0,55
0,69
F3
0,55
0,74
F4
0,50
0,67
F5
0,52
0,67
F6
0,53
0,69
7.4.2 Índice de Carr e Fator de Hausner
De acordo com a tabela da USP 30 (2007) para estes parâmetros,
todas as formulações apresentaram um fluxo aceitável, sendo que em F3
e F4 encontraram-se valores no limite superior dessa classificação, o que
caracterizaria um fluxo coeso.
O índice de Carr e o Fator de Hausner foram obtidos através das
equações 3 e 4 descritas no item 4.3.2, encontrando-se apresentados na
tabela a seguir:
Tabela 4: Índice de Carr e Fator de Hausner das formulações F1, F2, F3, F4, F5
e F6.
Formulação
Índice de Carr (%)
Fator de Hausner
F1
22,39
1,29
F2
20,29
1,25
F3
25,68
1,35
F4
25,37
1,34
F5
22,39
1,29
F6
23,39
1,30
Resultados e Discussão 56
7.4.3 Ângulo de repouso e tempo de escoamento
Segundo classificação da United States Pharmacopeia (2007),
apresenta fluxo aceitável o pó com ângulo de repouso entre 36° e 40,9°,
de forma que todas as formulações enquadraram-se dentro deste
intervalo.
Como já foi mencionado anteriormente, não existe uma escala
para determinação da velocidade de escoamento, o que dificulta
qualquer classificação. Todavia, os resultados foram comparados entre
si. Uma vez que todas as formulações passaram livremente pelo funil
sem apresentar qualquer aderência às paredes, estes resultados não
demonstraram grande relevância.
O ângulo de repouso e o tempo de escoamento foram
determinados simultaneamente, utilizando o aparato demonstrado na
Figura 2. Para análise do tempo de escoamento foi utilizado um
cronômetro digital e o cálculo do ângulo de repouso foi realizado
através da Equação 5, descrita no item 6.2.10. Os resultados encontrados
estão demonstrados na Tabela 5.
Tabela 5: Ângulo de repouso e tempo de escoamento das formulações F1, F2,
F3, F4, F5 e F6.
Formulação
Ângulo de repouso (°)
Tempo de escoamento
(segundos)
F1
40,24
3:27
F2
40,74
3:27
F3
40,28
3:43
F4
40,30
4:07
F5
38,63
5:37
F6
38,00
5:17
Resultados e Discussão 57
7.5 PRODUÇÃO DOS NÚCLEOS
Os núcleos obtidos por compressão direta foram estabelecidos
com uma quantidade fixa de omeprazol sódico de 22,08 mg que
corresponde a 20 mg de omeprazol base. Realizou-se um estudo de pré-
formulação para evidenciar possíveis incompatibilidades entre o
fármaco e os excipientes selecionados, cujos resultados foram
apresentados e discutidos no item 7.2. Pela fácil compressibilidade,
como diluente, foi selecionada a celulose microcristalina e como agente
alcalinizante, foi necessária a utilização do carbonato de sódio, para
assegurar a estabilidade do omeprazol. As formulações propostas estão
apresentadas na Tabela 2, citadas anteriormente.
O controle durante o processo de produção foi realizado através
do parâmetro de variação de peso, a fim de verificar a homogeneidade e
a qualidade dos núcleos obtidos representativos do lote. Na Figura 29
pode ser observado um gráfico de dispersão, onde correlaciona-se a
variação da distribuição de peso (n = 20) em relação ao tempo de
produção. Foram obtidas 2 mil unidades de núcleos em 40 minutos.
Baseado na Farmacopéia Brasileira, núcleos para revestimento
com peso entre 80 mg e 250 mg podem apresentar uma variação de ±
7,5 % em peso (FARMACOPÉIA BRASILEIRA, 1988). Os resultados
confirmam que durante o processo de obtenção dos núcleos, o lote
respeitou o limite superior de confiança (193,5 mg) e inferior (166,5).
Comprovando a homogeneidade e a uniformidade de peso.
Resultados e Discussão 58
Figura 29: Variação da distribuição de peso dos comprimidos com limite
superior de confiança de 193,5 mg e limite inferior de confiança de 166,5 mg.
Resultados e Discussão 59
7.6 REVESTIMENTO
Em particular para formulações contendo omeprazol, que é
altamente instável em condições ácidas, é necessário o pré-revestimento
para promover a integridade do fármaco, uma vez que os polímeros
entéricos possuem grupamentos funcionais ácidos livres (FELTON,
2003). Assim, utilizou-se pré-revestimento com
hidroxipropilmetilcelulose, derivado do éter de celulose que possui
caráter neutro (KIBBE, 2000). Quando se trata de revestimento gastro-
resistente é necessário que o material de revestimento resista ao suco
gástrico assim promovendo uma liberação modificada. Portanto, foram
propostas seis formulações para avaliar qual promoveria uma ideal
liberação retardada assegurando as características físico-químicas do
fármaco. Para o revestimento dos núcleos foi realizada uma dispersão de
pré-revestimento com ganho de peso teórico de 2 % do polímero
Opadry® e dispersão com ganho de peso teórico de 10 % do polímero
entérico Acryl-eze®, ambos em solução aquosa.
As porcentagens teóricas confirmaram-se, havendo uma pequena
variação na quantidade de revestimento aplicada entre as formulações.
Os resultados estão apresentados na tabela 6.
Tabela 6: Porcentagem aplicada de pré-revestimento e revestimento entérico
das formulações F1, F2, F3, F4, F5 e F6.
Formulação
Ganho de peso real p/ pré-
revestimento (%)
Ganho de peso real p/
revestimento entérico
(%)
F1
1,91
9,45
F2
2,08
9,27
F3
1,99
10,20
F4
1,87
9,86
F5
2,19
9,31
F6
2,01
10,56
Resultados e Discussão 60
7.7 AVALIAÇÃO DAS CARACTERÍSTICAS FÍSICAS
DOS COMPRIMIDOS
No teste de resistência ao esmagamento (n = 20) os comprimidos
revestidos apresentaram dureza em torno de 12-13 kgf. Os resultados
encontrados para o teste de doseamento estão em concordância,
considerando uma faixa de 95 % - 105 %. Para o teste de desintegração
todas as formulações estão de acordo com o preconizado pela
Farmacopéia Brasileira, com desintegração total dos comprimidos em
menos de 45 minutos. Os valores encontrados para todos os ensaios
estão sumarizados na Tabela 7.
Tabela 7: Resultados obtidos nos ensaios realizados. *Média ± coeficiente de
variância (CV).
Formula
ção
Doseamen
to (%)*
Variação
de peso
(mg)*
Dureza
(kgf)*
Friabili
dade
(%)
Desintegra
ção (min)
F1
98,97 ±
0,31
212,00 ±
1,32
12,8 ±
0,81
0,32
38:45
F2
99,10 ±
0,93
195,60 ±
1,95
12,5 ±
0,47
0,01
24:30
F3
98,92 ±
0,45
221,00 ±
1,12
13,7 ±
0,60
0,01
30:45
F4
96,64 ±
0,72
205,80 ±
2,10
12,9 ±
0,23
0,14
29:20
F5
99,24 ±
0,22
198,95 ±
0,98
12,1 ±
0,54
0,15
26:40
F6
97,44 ±
0,54
196,80 ±
1,79
13,0 ±
0,15
0,52
20:45
Resultados e Discussão 61
7.8 AVALIAÇÃO DA UNIFORMIDADE DE CONTEÚDO
O teste de uniformidade de conteúdo de doses unitárias permite
avaliar a quantidade de componente ativo em unidades individuais do
lote e verificar se esta quantidade é uniforme nas unidades testadas. Os
resultados obtidos para o ensaio de uniformidade de conteúdo estão
apresentados na tabela a seguir, de forma que todas as formulações
garantiram a homogeneidade e uniformidade de distribuição nas doses
individuais considerando valores entre 95 % – 105 %.
Tabela 8: Resultados obtidos no teste de uniformidade de conteúdo. *Média ±
coeficiente de variância (CV).
Formulação
Uniformidade de Conteúdo (%)*
F1
98,55 ± 1,25
F2
97,33 ± 1,03
F3
98,29 ± 1,61
F4
96,91 ± 1,10
F5
101,18 ± 1,35
F6
97,65 ± 1,70
7.9 AVALIAÇÃO DO COMPORTAMENTO GASTRO-
RESISTENTES DOS COMPRIMIDOS
A eficiência do revestimento gastro-resistente foi avaliada através
do estudo do comportamento gastro-resistentes dos comprimidos. O
estudo demonstrou a integridade dos comprimidos frente à solução ácida
HCl 0,1 N (pH – 1,2) e subseqüente desintegração em solução alcalina
(tampão fosfato pH = 7,4). Observando-se a Figura 30 é evidenciada a
resistência em meio ácido, onde os comprimidos mantiveram-se intactos
e sem deformação. Na Figura 31, pode ser notado que nos cinco
primeiros minutos ocorreu o processo de dissolução da camada de
revestimento, com posterior desintegração da forma farmacêutica. Cabe
ressaltar que este estudo apenas denota a resistência e a dissolução da
camada do revestimento.
Resultados e Discussão 62
Embora o estudo tenha sido realizado para todas as formulações,
as fotomicrografias são referentes somente à formulação F1.
Figura 30: Fotomicrografias da formulação F1 capturadas em solução de HCl
0,1 N (pH = 1,2).
Figura 31: Fotomicrografias da formulação F1 capturadas em solução tampão
fosfato (pH = 7,4).
Resultados e Discussão 63
7.10 AVALIAÇÃO DO PERFIL DE DISSOLUÇÃO
Embora, os adjuvantes farmacotécnicos sejam considerados
inertes do ponto de vista farmacológico, podem exercer influência
significativa na velocidade de liberação do fármaco e, em função disso,
os estudos de dissolução in vitro tornaram-se fundamentais para
assegurar a qualidade das formulações na forma sólida de uso oral
(ABUZARUR-ALOUL et all, 1997; STORPIRTS; RODRIGUES,
1998; PINHO, 1999; VILLANOVA et all, 1999; ADAMS et all, 2001).
A Figura 32 demonstra o a dissolução das seis formulações
desenvolvidas. De acordo com a United States Pharmacopeia (2007),
onde os parâmetros para este ensaio aplicados a comprimidos entéricos
são de menos do que 10 % da substância ativa liberada no primeiro
estágio e não menos do que 75 % em 45 minutos na segunda etapa.
Desta maneira, apenas F1 foi reprovada com um percentual de liberação
em torno de 60 % dentro do tempo limite. Apesar de todas as outras
formulações se enquadrarem dentro dos padrões, nota-se melhor
desempenho das formulações preparadas com o desintegrante
croscarmelose de sódio (F4, F5 e F6) em relação às elaboradas com
Starch 1500®, tendo em vista que apresentaram aproximadamente 97 %
do fármaco dissolvido em 30 minutos. As formulações F2 e F3
necessitaram de 15 minutos a mais para liberarem 99 % e 97 %,
respectivamente.
Resultados e Discussão 64
Figura 32: Perfil de dissolução das formulações F1, F2, F3, F4, F5 e F6.
CONSIDERAÇÕES FINAIS
Considerações Finais 66
8. CONSIDERAÇÕES FINAIS
O omeprazol é o fármaco de primeira escolha para o tratamento
de desordens ácido-pépticas. Estima-se que aproximadamente 10 % da
população mundial desenvolve alguma patologia gástrica em algum
momento de suas vidas. Na terapia à base de omeprazol, geralmente é
disponibilizada cápsula contendo microgrânulos (pellets) gastro-
resistentes e, em casos de crise aguda, a forma de pó extemporâneo para
injetáveis. O fármaco é altamente instável em soluções ácidas, sendo
que, para garantir sua eficácia terapêutica, o omeprazol necessariamente
deverá ser liberado na região proximal do intestino delgado. Tendo em
vista que não há no mercado este medicamento na forma de comprimido
revestido, justifica-se o desenvolvimento desta alternativa
farmacotécnica para o fármaco.
Inicialmente foi realizada uma breve caracterização das matérias-
primas através de técnicas de difração a laser para determinação do
tamanho e distribuição de partículas, além de microscopia,
espectroscopia na região do infravermelho e análise térmica.
Observaram-se partículas com tamanho semelhante entre o omeprazol e
excipientes, indicando médias em torno de 60 µm. A exceção foi o
estearato de magnésio que apresentou partículas aproximadamente dez
vezes menores, em média, 6,5 µm. Essa avaliação tem relação direta
com as características da forma farmacêutica, uma vez que os
adjuvantes presentes em uma formulação podem afetar a dissolução do
fármaco e, conseqüentemente, a velocidade e quantidade pelas quais o
mesmo estará disponível para ser absorvido. Pela espectroscopia na
região do infravermelho pode-se estabelecer as diferenças entre o
omeprazol na forma de base e omeprazol sódico. Através da análise
térmica, o comportamento termoanalítico do fármaco foi elucidado, com
ênfase aos aspectos de estabilidade térmica, cinética de degradação e de
compatibilidade com excipientes. Incompatibilidade foi sugerida entre
OMS e o polímero Acryl-Eze®.
As propriedades de fluxo, escoamento e lubrificação, que
permitem a obtenção de comprimidos pelo método de compressão direta
dependem quase que exclusivamente dos componentes da formulação.
Desta maneira foram determinados parâmetros como Índice de Carr,
Fator de Hausner, ângulo de repouso e tempo de escoamento, além das
densidades aparente e de compactação para avaliação do comportamento
tecnológico dos pós. De acordo com os parâmetros da USP 30, as
formulações foram classificadas como de fluxo aceitável, o que significa
Considerações Finais 67
que foram aprovadas. Neste requisito, entretanto, tais propriedades
podem ser melhoradas tendo em vista que o ideal seria a obtenção de um
fluxo bom ou excelente.
Para que um medicamento seja racionalmente elaborado, como
pré-requisito, estudos de pré-formulação deverão ser realizados, pois
através da investigação da compatibilidade entre fármaco e excipiente é
possível selecionar adjuvantes adequados para proceder com o
desenvolvimento do produto final. Geralmente, quando se utiliza a
técnica de DSC para este estudo, são monitorados o deslocamento ou
desaparecimento do ponto de fusão da substância ativa. Os resultados
indicaram que o omeprazol sódico não apresentou ponto de fusão. Com
isso, a investigação das interações foi realizada através do evento
exotérmico de decomposição do fármaco e detectou-se
incompatibilidade com o polímero de revestimento Acryl-eze®
(derivado do ácido metacrílico), confirmando a instabilidade ácida do
OMS e a necessidade de um pré-revestimento com características
neutras.
Para melhor compreensão da ausência do evento de fusão, foi
realizada a avaliação do comportamento térmico do omeprazol sódico
por termogravimetria e calorimetria exploratória diferencial. Na curva
DSC foi possível verificar três eventos térmicos, sendo o primeiro
relativo à desidratação e os dois subsequentes correspondentes à
decomposição do fármaco. Através das curvas TG foi possível
determinar-se a cinética de degradação do OMS que segue reação de
primeira ordem.
Após prévio estudo, foram produzidos comprimidos contendo
22,08 mg de omeprazol sódico (equivalente a 20 mg de omeprazol base)
para um peso médio teórico de 180 mg. Uma vez demonstrada a
incompatibilidade do fármaco com o Acryl-eze®, uma pré-capa com
polímero inerte (Opadry®) isolou o contato direto do núcleo com o
filme polimérico gastro-resistente. Seis formulações foram obtidas com
variáveis relacionadas ao tipo e concentração de desintegrantes e,
posteriormente, revestidas com o intuito de se verificar a atividade
desses adjuvantes perante o ensaio de dissolução.
A avaliação da qualidade dos comprimidos gastro-resistentes foi
determinada segundo critérios de variação de peso, dureza, friabilidade,
desintegração, teor de substância ativa, uniformidade de conteúdo,
resistência ácida por captação de imagem e avaliação do perfil de
liberação. Os resultados demonstraram-se satisfatórios uma vez que
foram aprovados pelos quesitos de controle de qualidade e cinco dentre
Considerações Finais 68
as seis formulações obtiveram êxito frente aos parâmetros preconizados
pela USP 30 para perfil de dissolução aplicado a comprimidos de
liberação retardada.
Levando-se em conta o trabalho desenvolvido e os resultados
obtidos, naturalmente apontam-se como perspectivas para a próxima
etapa o teste de equivalência farmacêutica, a avaliação da estabilidade
dos comprimidos e posterior ensaio de bioequivalência.
CONCLUSÕES
Conclusões 70
9. CONCLUSÕES
Através das técnicas de microscopia e difração a laser a
caracterização das matérias-primas evidenciou semelhança no tamanho
médio das partículas e grande variação na distribuição de frequência
para a maioria dos excipientes;
O omeprazol sódico foi caracterizado através de técnicas
termoanalíticas onde se observou a ausência de transição física de fusão
e determinou-se a cinética de degradação de primeira ordem;
Estudos da compatibilidade entre fármaco e excipientes
utilizando DSC demonstraram interação/incompatibilidade do
omeprazol sódico com o polímero de revestimento Acryl-eze®;
As propriedades de fluxo das formulações apresentaram
comportamento aceitável e foram aprovadas quando aos parâmetros
farmacopéicos;
Parâmetros de controle de qualidade indicaram que os
comprimidos desenvolvidos apresentaram uniformidade de doses
unitárias e valores aceitáveis de variação de peso, dureza e friabilidade;
Através do estudo de captação de imagem foi possível
evidenciar a resistência ácida do revestimento com subseqüente
solubilização e desintegração em meio alcalino;
O perfil de dissolução mostrou-se adequado para a maioria
das formulações, cumprindo os quesitos farmacopéicos de liberação
para comprimidos de liberação entérica.
REFERÊNCIAS
Referências 72
10. REFERÊNCIAS
ABUZARUR-ALOUL, R.; GJELLAN, K.; SJOLUND, M.;
LOFQVIST, M.; GRAFFNER, C. Critical dissolution tests of oral
systems based on statistically designed experiments. Screning of critical
fluids and in vitro/in vivo modelling of extended release coated spheres.
Drug Dev. Ind. Pharm., New York, v. 23, n. 8, p. 749-760, 1997.
ACGIH. Air Sampling Instruments for Evaluation of Atmospheric
Contaminants. American Conference of Governmental Industrial
Hygienists, 5th edition, Cincinnati, Ohio, 1978.
ADI, H.; LARSON, I.; STEWART, P. Laser diffraction particle sizing
of cohesive lactose powders. Powder Technology, v. 179, p. 90 – 94,
2007.
ADAMS, E., COOMANS, D., SMEYERS-VERBEKE, J., MASSART,
D. L. Application of linear mixed effects models to the evaluation of
dissolution profiles. J. Pharm., Amsterdam, v.226, p.107-125, 2001.
ALDERBON, G. Comprimidos e compressão. In: AULTON, M.E.
Delineamento de Formar Farmacêuticas. 2ª ed., Porto Alegre:
Artmed, 2005, cap. 27, p. 402 – 443.
AL-HALLAK, M. H. D., XU, Z.; GHAFFARI, F.; LÖBENBERG, R.
The effect of compression forces on the stability of dibasic calcium
phosphate dihydrate tablets in the presence of glutamic acid
hydrochloride monitored by isothermal calorimetry. Thermochimica
Acta, v. 467, p. 86 – 90, 2008.
ANSEL, H. C.; POPOVICH, N. G.; ALLEN Jr., L. V. Formas
Farmacêuticas e Sistemas de Liberação de Fármacos, 8ª ed., Porto
alegre: Ed. Artmed, 2007.
Referências 73
AULTON, M. E. Delineamento de Formas Farmacêuticas. 2ª ed.,
Porto Alegre: Artmed, 2005.
BANKER, G. S.; ANDERSON, N. R. The theory and Pratice of
Industrial Pharmacy. 3ª ed. New York: Lea & Febiger, 1986.
BAUER, K. H.; LEHMANN, K.; OSTERWALD, H. P.; ROTHGANG,
G. Coated pharmaceutical dosage forms. Stuttgart: Medpharm
Scientific Publishers, 1998, p. 280.
BAUER-BRANDL, A.; BECKER, D. Evaliation of a conical mill for
screening of direct compression formulatios. Drug Dev. Ind. Pharm.,
v. 22, n 5, p. 417-430, 1996.
BESANCON, M. Membrane topology and omeprazole labeling of the
gastric H
+
K
+
adenosine triphosphatase. Biochemistry, v. 32, p. 2345-
2355, 1993.
BJORN, W. Mechanism of action of omeprazole. Scandinavian
Journal Gastroenterology, v. 20, suppl. 108, p. 11-17, 1985.
BRITTAIN, H. G. Polymorphism in Pharmaceutical Solids, New
York: Marcel Dekker, 1999.
BUCKTON, G.; RUSSEL, S. J.; BEEZER, A. E. Pharmaceutical
calorimetry: a selective review. Thermochim. Acta, v. 193, p. 195 –
214, 1991.
BROWN, M. E.; ANTUNES, E. M.; GLASS B. D.; LEBETE, M.;
WALKER, R. B. DSC screening of potential prochlorperazine-excipient
interactions in the preformulation studies. Journal of Thermal
Analyses and Calorimetry, v. 56, p. 1317 – 1322, 1999.
BRUNTON, L. L. Agent for control f gastric acidity and treatment of
peptic ulcers. In: GOODMAN & GILMANN`S The Pharmacological
Referências 74
Basis of Therapeutics. 9th ed. New York: McGraw-Hill, 1996, p. 901 –
915.
CAMMENGA, H. K.; EPPLE, M. Basic principles of Thermoanalitical
Techniques and Their Applications in Preparative Chemistry. Angew.
Chem., New York, v. 34, p. 1171 – 1187, 1995.
CANOTILHO, J.; SOUZA, A. T. B.; PINTO, J. A. M. C. Análise
térmica: interesse em tecnologia farmacêutica. Revista Portuguesa de
Farmacia, Lisboa, v. 42, n.4, p. 5 – 12, 1992.
CARDOSO, T. M.; RODRIGUES, P. O.; STULZER, H. K.; SILVA, M.
A. S. Physical-Chemical Characterization and Polymorphism
Determination of Two Nimodipine Samples Deriving from Distinct
Laboratories. Drug Dev. Ind. Pharm., v. 31, p. 631 – 637, 2005.
CARVALHO FILHO, M. A. da S. Preparação e estudo
termoanalítico dos cinamatos de terras raras, exceto (Escandio), no
estado sólido. Araraquara, 2000. Tese (Doutorado em Química) –
Instituto de Química de Araraquara, Universidade Estadual Paulista.
CLARKE’S Analysis of Drug and Poisons, Pharmaceutical Press:
London. Cd-Rom version, 2004.
COLORCON DO BRASIL. Disponível em:
<http://www.colorcon.com>. Acesso em: 07 de Dezembro de 2009.
CROWLEY, M. M. SCHROEDER, B.; FREDERSDORF, A.; OBARA,
S.; TALARICO, M.; KUCERA, S.; MCGINITY, J. W. Physicochemical
properties and mechanism of drug release from ethyl cellulose matrix
tablets prepared by direct compression and hot-melt extrusion.
International Journal of Pharmaceutics, v.269, p. 509-522, 2004.
Referências 75
DOELKER, E. Comparative compaction properties of various
microcrystalline cellulose types and generic products. Drug Dev. Ind.
Pharm., v. 19, n. 17/18, p. 2399 – 2471, 1993.
ENÉZIAN, G. M. La compression directe des comprimés à láide de la
cellulose microcrystalline. Pharm. Acta. Helv., v. 47, n. 6/7, p. 321 –
363, 1972.
FARINHA, A.; BICA, A.; PAIS, J. P.; TOSCANO, M. C.; TAVARES,
P. Bioequivalence evaluation of two omeprazole enteric-coated
formulations in humans. European Journal of Pharmaceutical
Science, v. 7 n. 4, p. 311–315, 1999.
FARMACOPÉIA BRASILEIRA. 4ª ed. São Paulo: Atheneu, 1988.
FARMACOPÉIA PORTUGUESA, VII ed. Infarmed – Instituto
Nacional da Farmácia e do Medicamento. Lisboa, 2002.
FELL, J. T.; ROWE, R. C.; NEWTON, J. M. The mechanical strength
of film-coated tablets. Journal of Pharmacy and Pharmacology, v. 31,
n. 2, p. 69-72, 1979.
FELTON, L. A.; MCGINITY, J. W. Enteric Film Coating of Soft
Gelatin Capsules. Drug Delivery Technology, v. 3, n. 6, 2003.
FERRERO, C.; MUÑOZ, N.; VELASCO, M. V. Desintegration
efficiency of croscarmelose sodium in a direct compression formulation.
Int. J. Pharm., v. 147, p. 11 – 21, 1997.
FLORENCE, A. T.; ATTWOOD, D. Princípios físico-químicos em
farmácia. 3ª ed. São Paulo: Editora da Universidade de São Paulo,
2003.
FORD, J. L.; TIMMINS, P. Pharmaceutical thermal analysis:
technique and application. New York: Willey-Intersciense, 1989.
Referências 76
GENÇ, L.; GÜLER, E.; HEGAZY, N. Film coated enteric tablet
formulation of ketorolac tromethamine. Drug Development and
Industrial Pharmacy, v. 23, n. 10, p. 1007-1011, 1997.
GIRON, D. Contribution of thermal methods and related techniques to
the rational development of pharmaceuticals. Pharmarmaceutical
Science Technology, v. 1 p. 191 – 199, 1998.
GIRON, D.; GOLDBRONN, C.; MUTZ, M.; PFEFFER, S.; PIECHO,
P.; SCHWAB, P. Solid state characterization of pharmaceutical
hydrates. Journal of Thermal Analysis and Calorimetry, v. 68, p. 453
– 465, 2002.
GORDON, M. S.; CHATTERJEE, B.; CHOWHAN, Z. T. Effect of the
mode of croscarmelose sodium incorporation on tablet dissolution and
friability. J. Pharm. Sci., v. 79, n. 1, p. 43 – 47, 1990.
GREENOUGH, G. K. Industrial Dust Control - The Problems and
Some Suggestions for Improvement. Ann. Occup. Hyg., v. 32, n. 1, p.
45 – 57, 1988.
HARVEY, R. A.; CHAMPE P. C.; MYCEK, M. J. Farmacologia
ilustrada, 2ª ed., Porto Alegre: Artmed, 1998.
HOOGERWERF, W. A.; PASRICHA, P. J. Pharmacotherapy of Gastric
Acidity, Peptic Ulcers and Gastroesophageal Reflux Disease. In
GOODMAN & GILMANN`S The Pharmacological Basis of
Therapeutics. 9th ed. New York: McGraw-Hill, 1996.
HOOVER, J. E. Gastrointestinal and liver Drugs. In: GENNARO, A. R.
(Ed.) Remington: The Science and Practice of Pharmacy. 20th ed.,
Philadelphia: Lippincott Williams & Wilkins, 2000.
IGLESIAS, R.; TABOADA, C.; SOUTO, S.; MARTINEZ-PACHECO,
R.; GÓMEZ-AMOZA, J. L.; CONCHEIRO, A. Development of tablets
Referências 77
for controlled joint release of nifedipine and atenolol. Drug
Development and Industrial Pharmacy, v. 24, n. 9, p. 835 – 840,
1998.
IMS Retail Drug Monitor from IMS Health. Disponível em:
<http//:www.imshealth.com/toplinedata>. Acesso em: 19 de Dezembro
de 2009.
KHAN, K. A. & RHODES, C. T. The concept of dissolutionefficiency.
J. Pharm. Pharmacol., v. 27, p. 48 – 9, 1975.
KIBBE, A. H. Handbook of Pharmaceutical Excipients, 3
rd
ed.,
London: Pharmaceutical Press, 2000.
KOROLKOVAS, A. Dicionário terapêutico Guanabara, 16ª ed. Rio
de Janeiro: Guanabara Koogan, 2009.
JACOBSON M. Dust Measurement and Control., Annals of the New
York Academy of Sciences, v. 200, 1972.
JONAT, S.; HASENZAHL, S.; DRECHSLER, M.; ALBERS, P.;
WAGNER, K. G.; SCHMIDT, P. C. Investigation of compacted
hydrophilic and hydrophobic colloidal silicon dioxides as glidants for
pharmaceutical excipients. Powder Technology., v. 141, p. 31– 43,
2004.
KRATZ, C. P. Obtenção de comprimidos contendo grânulos
deformantes e grânulos revestidos gastro - resistentes. 2002.
Dissertação (Mestrado) – Programa de Pós-graduação em Ciências
Farmacêuticas, Universidade Federal do Rio Grande do Sul, Porto
Alegre, 2002.
LASZCZ, M.; KOSMACINSKA, B.; KORCZAK, K.; SMIGIELSKA,
B.; GLICE, M.; MARUSZAK, W.; GROMAN, A.; BECZKOWICZ, H.;
ZELAZKO, L. J. Therm. Anal. Cal., v. 88, p. 305 – 310, 2007.
Referências 78
LERK, C. F.; BOLHUIS, G. K.; SMEDEMA, S. S. Interaction of
lubrificants and colloidal sílica during mixing with excipients. Its effect
on tabletting. Pharm. Acta. Helv., v. 25, n. 3, p. 33 – 39, 1977.
MARTINDALE, S. The Complete Drug Reference, 33 ed. London:
Pharmaceutical Press; Thomson Micromedex, 2005.
MATSUMOTO, R.; KAWAKAMI, K.; AOKI, S. Impact of
compression pressure on tablet appearance. International Journal of
Pharmaceutics, v. 341, p.44 – 49, 2007.
MOORE, J. W. & FLANNER, H. H. Mathematical comparison of
dissolution profiles. Pharm. Tec., v. 20, p. 64 – 74, 1996.
MURA, P.; MADERIOLI, A.; BRAMANTI, G.; FURLANETTO, S.;
PINZAUTI, S. Utilization of differential scanning calotimetry as a
screening technique to determine the compatibility of Ketoprofen with
excipients. International Journal of Pharmaceutics, v. 119, p. 71 –
79, 1995.
MURAKAMI, F. S.; CRUZ, A. P.; PEREIRA, R. N.; VALENTE, B. R.;
SILVA, M. A. S. Development and Validation of a RP-HPLC Method
to Quantify Omeprazole in Delayed Release Tablets. Journal of Liquid
Chromatography & Related Technologies, v. 30, p. 113-121, 2007.
MURAKAMI, F. S.; MENDES, C.; BERNARDI, L.S.; PEREIRA, R.
N.; VALENTE, B. R.; CRUZ, A. P.; FRANCHI, S.M.; SILVA, M. A.
S. Desenvolvimento e Avaliação de Comprimidos Gastro-
Resistentescontendo 20 mg de Omeprazol. Latin American Journal of
Pharmacy, v. 27, p. 519-527, 2008.
MURAKAMI, F. S.; LANG, K. L.; MENDES, C.; CRUZ, A. P.;
CARVALHO FILHO, M. A. S.; SILVA, M. A. S. Physico-chemical
solid-state characterization of omeprazole sodium: Thermal,
Referências 79
spectroscopic and crystallinity studies. J. Pharm. Biomed. Anal., v. 49,
p. 72 – 80, 2009.
OFOEFULE, S. I.; UDEOGARANYA, P. O; OKONTA, J. M.
Prediction of in vivo bioavailability of six brands of ciprofloxacin film
coated tablets using the concept dissolution efficiency (DE). Boll.
Chim. Farm., v. 140, n.3, p. 187-191, 2001.
OLBE, L.; CARLSSON, E; LINDBERG, P. A. Próton-pump inhibitor
expedition: the case histories of omeprazole and ezomeprazole. Nature
reviews drug discovery, v. 2, p. 132 – 139, 2003.
OZAWA, T. Non-isothermal kinetics of consecutive reactions. Journal
of Thermal Analyses and Calorimetry, v. 60, p. 887 – 894, 2000.
PINHO, J. J. R. G. Desenvolvimento de comprimidos de cloridrato de
metformina de liberação convencional e modificada. Formulação e
efeito dos excipientes sobre o perfil de dissolução e avaliação
termoanalítica. 1999, Tese (Pós-graduação em Fármaco e
Medicamentos: área de produção e controle de qualidade). Faculdade de
Ciências Farmacêuticas, USP, São Paulo, SP.
PORTER, S. C. Coating of Pharmaceutical Dosage Forms, In:
GENNARO, A.R. (Ed.) Remington: The Science and Practice of
Pharmacy, 20
th
ed., Philadelphia: Lippincott Williams & Wilkins,
2000.
PRISTA, L. N.; ALVES, A. C.; MORGADO, R. M. R. Tecnologia
farmacêutica e Farmácia Galénica, 3ª ed., vol. I, Lisboa: Fundação
Calouste Gulbenkian, 1990.
RANG, H. P.; DALE, M.M.; RITTER, J. M.; FLOWER, R. J.
Farmacologia. 6ª ed. São Paulo: Elsevier, 2008, p. 386-389.
Referências 80
RODRIGUES, P. O.; CARDOSO, T. M.; SILVA, M. A. S.; MATOS, J.
R. Aplicação de Técnicas Termoanalíticas na Caracterização,
Determinação da Pureza e Cinética de Degradação da Zidovudina
(AZT). Acta Farm. Bonaerense, v. 24, p. 383 – 387, 2005.
RUDNIC, E. M.; SCHWARTZ, J. D. Oral solid dosage forms, In:
GENARO, A. R. (Ed.) Remington: The Science and Practice of
Pharmacy. 20
th
ed., Philadelphia: Lippincott Williams & Wilkins,
2000.
SANTOMASO, A.; LAZZARO, P.; CANU, P. Powder flowability and
density ratios: the impact of granules packing. Chemical Engineering
Science. v. 58, p. 2857 – 2874, 2003.
SANTOS, A. F. O.; BASÍLIO Jr, I. D.; SOUZA, F. S.; MEDEIROS, A.
F. D.; PINTO, M. F.; SANTANA, D. P.; MACEDO, R. O. Application
of thermal analysis in study of binary mixtures with metformin. J.
Therm. Anal. Cal., v. 93, p. 361–364, 2008.
SEITZ, J. A.; MEHTA, S. P.; YEAGER, J. L. Teoria e prática na
indústria farmacêutica, Lisboa: Fundação Calouste Gulbenkian, 2001,
v. 2, p. 599 – 649.
SHANGRAW, R. F. Pharmaceutical Dosage Forms: Tablets, ed. New
York: Marcel Dekker, Inc, v. 1, p. 195 – 246, 1989.
SHETH, B. B.; BANDELIN, F. J.; SHANGRAW, R. F.
Pharmaceutical Dosage Forms: Tablets, New York: Marcel Dekker,
Inc, 1980, v. 1, p. 109 – 185.
SILVA, M. A. S.; KELMANN, R.; FOPPA, T.; CRUZ, A.P.; BERTOL,
C.; SARTORI, T.; GRANADA, A.; CARMIGNAN, F.; MURAKAMI,
F. S. Thermoanalytical study of fluoxetine hydrochloride. J. Therm.
Anal. Calorim., v. 87, p. 463 – 467, 2007.
Referências 81
SILVERMAN, L.; BILLINS, C. E.; FIRST, M. W. Particle Size
Analysis in Industrial Hygiene. American Industrial Hygiene
Association and U.S. Atomic Energy Commission (Division of
Technical Information). Academic Press Inc., New York, 1971.
SILVERSTEIN, R. M.; WEBSTER, F. X.; KIEMLE, D. J.
Identificação espectrométrica de compostos orgânicos, 7ª ed. Rio de
Janeiro: LTC Editora, 2006.
SKOOG, A. D.; HOLLER F. J.; NIEMAN, T. A. Princípios de Análise
Instrumental, 5ª ed., Porto alegre: Bookman, 2002.
SKOUG, J. W.; HALSTEAD, G. W.; THIES, D. L.; FREEMAN, J. E.;
FAGAM, D. T.; ROHRS, B. R. Roteiro para o desenvolvimento e
validação do teste de dissolução em formas farmacêuticas sólidas para
uso oral. Pharm. Technol., n. 1, p. 34-43, 1997.
STOCKHAM, J. D.; FOCHTMAN, E. G. Particle Size Analysis. Ann
Arbor Science Publishers Inc., Michigan, 1979.
STORPIRTIS , S.; RODRIGUES , D. - In vitro evaluation of dissolution
properties and degradation products of omeprazole in enteric-coated
pellests . Drug Dev. Ind. Pharm., v. 24, n. 11, p. 123-129, 1998.
THOMPSON, K. C. Pharmaceutical applications of calorimetric
measurements in the new millenium. Thermocimica Acta, v. 355, p. 83
– 87, 2000.
TOLMAN, K. G. Gastrointestinal and liver Drugs, In: GENNARO, A.
R. (Ed.) Remington: The Science and Practice of Pharmacy. 20
th
ed.,
Philadelphia: Lippincott Williams & Wilkins, 2000.
TOMASSETTI, M.; CATALANI, A.; ROSSI, V.; VECCHIO, S. J.
Pharm. Biomed. Anal., v. 37, 2005.
Referências 82
USP 30 – NF 25, United States Pharmacopeia & National Formulary,
30
th
ed. Rockville: United States Pharmacopeial Convention, 2007.
USP 30 – NF 25, ‹1174› “Powder Flow” In: United States
Pharmacopeia & National Formulary, 30
th
ed. Rockville: United States
Pharmacopeial Convention, 2007.
VERMA, R. K.; GARG, S. J. Pharm. Biomed. Anal., v. 38, p. 633 –
644, 2005.
VILA JATO, J. L. Tecnología Farmacêutica: Aspectos
fundamentales de los sitemas farmacêuticos y operaciones básicas,
vol. I, Madrid: Ed. Sintesis, 1997.
VILA JATO, J. L. Tecnología Farmacêutica: Formas farmacéuticas,
vol. II, Madrid: Ed. Sintesis, 1997.
VILLANOVA, J. C. O.; BRANDÃO, M. A. F., REIS, J. E. P.,
MACÊDO, J. A. B., PINHO, J. J. R. G. Estudo comparativo de formas
farmacêuticas sólidas contendo dipirona comercializadas no mercado
nacional: teste e cinética de dissolução. Revista. Bras. Ciênc. Farm.,
v.35, n.1, p.87-93, 1999.
WALLMARK, B.; LARSSON, H.; HUMBLE, I. The relationship
between gastric acid secretion and gastric H+K+ATPase activity.
Journal of Biological Chemistry, v. 260, p. 3681 - 3684, 1985.
WELLS, J. I.; Pharmaceutical Preformulation: The Physicochemical
Properties of Drug Substances, John Wiley & Sons: New York, 1988.
WIDMANN, G.; SCHERRER, O. A new program for DSC purity
analysis. J. Therm. Anal., v. 37, p. 1957 – 1964, 1991.
WILLIANS III, R. O.; McGINITY, J. W. Compaction properties of
microcrystalline cellulose and sodiun sulfathiazole in combination with
Referências 83
talc or magnesium stearate. J. Pharm. Sci., v. 78, n. 12, p. 1025 – 1034,
1989.
ZARONI, M.; RAMOS, D. T.; MURAKAMI, F. S.; CARVALHO
FILHO, M. A. S.; JANISSEK, P. R.; ANDREAZZA, I. F.; SATO, M. E.
O. Thermal Behavior and Interaction Studies of Theophylline with
Various Excipients. Lat. Am. J. Pharm., v. 27 p. 191 – 196, 2008.
Livros Grátis
( http://www.livrosgratis.com.br )
Milhares de Livros para Download:
Baixar livros de Administração
Baixar livros de Agronomia
Baixar livros de Arquitetura
Baixar livros de Artes
Baixar livros de Astronomia
Baixar livros de Biologia Geral
Baixar livros de Ciência da Computação
Baixar livros de Ciência da Informação
Baixar livros de Ciência Política
Baixar livros de Ciências da Saúde
Baixar livros de Comunicação
Baixar livros do Conselho Nacional de Educação - CNE
Baixar livros de Defesa civil
Baixar livros de Direito
Baixar livros de Direitos humanos
Baixar livros de Economia
Baixar livros de Economia Doméstica
Baixar livros de Educação
Baixar livros de Educação - Trânsito
Baixar livros de Educação Física
Baixar livros de Engenharia Aeroespacial
Baixar livros de Farmácia
Baixar livros de Filosofia
Baixar livros de Física
Baixar livros de Geociências
Baixar livros de Geografia
Baixar livros de História
Baixar livros de Línguas
Baixar livros de Literatura
Baixar livros de Literatura de Cordel
Baixar livros de Literatura Infantil
Baixar livros de Matemática
Baixar livros de Medicina
Baixar livros de Medicina Veterinária
Baixar livros de Meio Ambiente
Baixar livros de Meteorologia
Baixar Monografias e TCC
Baixar livros Multidisciplinar
Baixar livros de Música
Baixar livros de Psicologia
Baixar livros de Química
Baixar livros de Saúde Coletiva
Baixar livros de Serviço Social
Baixar livros de Sociologia
Baixar livros de Teologia
Baixar livros de Trabalho
Baixar livros de Turismo
