Wagner Rambaldi Telles
Simulação do transporte horizontal bidimensional de substância conservativa
Dissertação apresentada como requisito
parcial para obtenção do título de Mestre,
ao Programa de Pós-Graduação em
Modelagem Computacional do Instituto
Politécnico, da Universidade do Estado do
Rio de Janeiro.
Orientadores: Prof. Antônio José da Silva Neto
Prof. Pedro Paulo Gomes Watts Rodrigues
Nova Friburgo
2009
ads:
CATALOGAÇÃO NA FONTE
UERJ/REDE SIRIUS/BIBLIOTECA CTC/E
Autorizo, apenas para fins acadêmicos e científicos, a reprodução total ou parcial
desta dissertação.
_______________________________ ______________________________
Assinatura Data
T274 Telles, Wagner Rambaldi
Simulação do transporte horizontal bidimensional
de substância conservativa / Wagner Rambaldi Telles.
– 2009.
88 f.: il.
Orientadores: Antônio José da Silva Neto e Pedro
Paulo Gomes Watts Rodrigues.
Dissertação (Mestrado) – Universidade do Estado
do Rio de Janeiro, Instituto Politécnico.
1. Água – Poluição – Métodos de simulação –
Teses. 2. Método dos volumes finitos – Teses. I. Silva
Neto, Antônio José da. II. Rodrigues, Pedro Paulo
Gomes Watts. III. Universidade do Estado do Rio de
Janeiro. Instituto Politécnico. IV. Título.
CDU 628.19:519.6
Wagner Rambaldi Telles
Simulação do transporte horizontal bidimensional de substância conservativa
Dissertação apresentada como requisito parcial
para obtenção do título de Mestre, ao
Programa de Pós - Graduação em Modelagem
Computacional do Instituto Politécnico, da
Universidade do Estado do Rio de Janeiro.
Aprovada em 27 de abril de 2009
Banca examinadora:
______________________________________
Prof. Antônio José da Silva Neto, Ph.D.
Instituto Politécnico, Universidade do Estado do Rio de Janeiro
______________________________________
Prof. Pedro Paulo Gomes Watts Rodrigues, Ph.D.
Instituto Politécnico, Universidade do Estado do Rio de Janeiro
______________________________________
Prof. Francisco Duarte Moura Neto, Ph.D.
Instituto Politécnico, Universidade do Estado do Rio de Janeiro
______________________________________
Prof. Álvaro Luiz de Bortoli, Ph.D.
Universidade Federal do Rio Grande do Sul
______________________________________
Prof. Jader Lugon Júnior, Ds.c.
Centro Federal de Educação Tecnológica
Nova Friburgo
2009
DEDICATÓRIA
Aos meus pais, José Roberto e Vera Clice,
sempre presentes me incentivando e
acreditando em meu potencial.
AGRADECIMENTOS
À Deus
Aos meus pais, José Roberto e Vera Clice pelo carinho e apoio recebido.
A minha namorada pela atenção e compreensão.
Aos meus orientadores Antônio José da Silva Neto e Pedro Paulo Gomes Watts
Rodrigues pelas críticas, participação e orientação.
Aos amigos de mestrado pela convivência e vivência.
Aos amigos pessoais pelo convívio, dicas e grandes incentivadores.
A todas aquelas pessoas que de maneira direta e indireta contribuíram na realização
deste trabalho.
Somos marionetes controladas por linhas invisíveis,
linhas que estão dentro de nós,
linhas chamadas vontades.
Schopenhauer
RESUMO
TELLES, Wagner Rambaldi. Simulação do transporte horizontal bidimensional de
substância conservativa. 2009. 88 f. Dissertação (Mestrado em Modelagem
Computacional) – Instituto Politécnico, Universidade do Estado do Rio de Janeiro,
Nova Friburgo, 2009.
Nesta dissertação é apresentada a modelagem computacional do transporte de uma
pluma de contaminante em rios. A simulação do comportamento destas plumas
torna-se indispensável no processo de tomada de decisões, bastando para tanto
mencionar o fato da possibilidade de se estimar o melhor local para o lançamento de
resíduos domésticos e industriais a fim de proteger ecossistemas aquáticos e
viabilizar os usos dados a esses recursos. Desta forma o presente trabalho
apresenta um estudo sobre os parâmetros advectivos e dispersivos do transporte de
plumas de contaminantes no rio Macaé, região essa de grande interesse devido a
sua importância local e regional. Com o intuito de viabilizar esse estudo foi realizado
um trabalho de campo nas proximidades da Usina Termoelétrica (UTE) Mário Lago
através do lançamento de uma descarga de cloreto de sódio (sal de cozinha - NaCl)
no local de interesse. Foram realizadas comparações entre os resultados
experimentais com aqueles obtidos numericamente através de um modelo
matemático. Devido à geometria da área de estudos, optou-se por uma abordagem
horizontal bidimensional. Este modelo foi resolvido empregando o método de
volumes finitos com formulação totalmente implícita, sendo usado o algoritmo de
Thomas (TDMA) para a solução do sistema de equações.
Palavras-chave: Poluentes; Rio Macaé; Volumes Finitos; Modelagem
Computacional.
ABSTRACT
This dissertation presents the computational modeling of the transport of a plume of
contamination in rivers. The simulation of the behavior of the plumes becomes
indispensable in the process of decision making, it is enough to mention the
possibility of estimating the best places for the launch of household and industrial
waste to protect aquatic ecosystems and enable the use of such data features. Thus
this work presents a study on the advective and dispersive parameters is a of the
transport of contaminant plumes in the Macae river. This region of great interest due
to its local and regional importance. In order to provide to this work, a field work was
carried out in the vicinity or fieldwork in the vicinity of the thermoelectric plants (UTE)
Mario Lago by launching a discharge of sodium chloride (table salt - NaCl) in a place
of interest. Comparisons were made between the experimental results with those
obtained numerically using a mathematical model. Due to the geometry of the field of
study, we chose a horizontal two-dimensional model. This model was solved using
the finite volume method with fully implicit formulation, and made of use the
algorithm of Thomas (TDMA) to solve the system of equations.
Keywords: Pollutant; Macae River; Finite Volumes; Computational Modeling.
LISTA DE FIGURAS
Figura 2.1 Mapa do Rio Macaé onde está localizada a região de interesse.
31
Figura 2.2
Vista aérea da Termoelétrica Mário Lago e da região de estudo
.
31

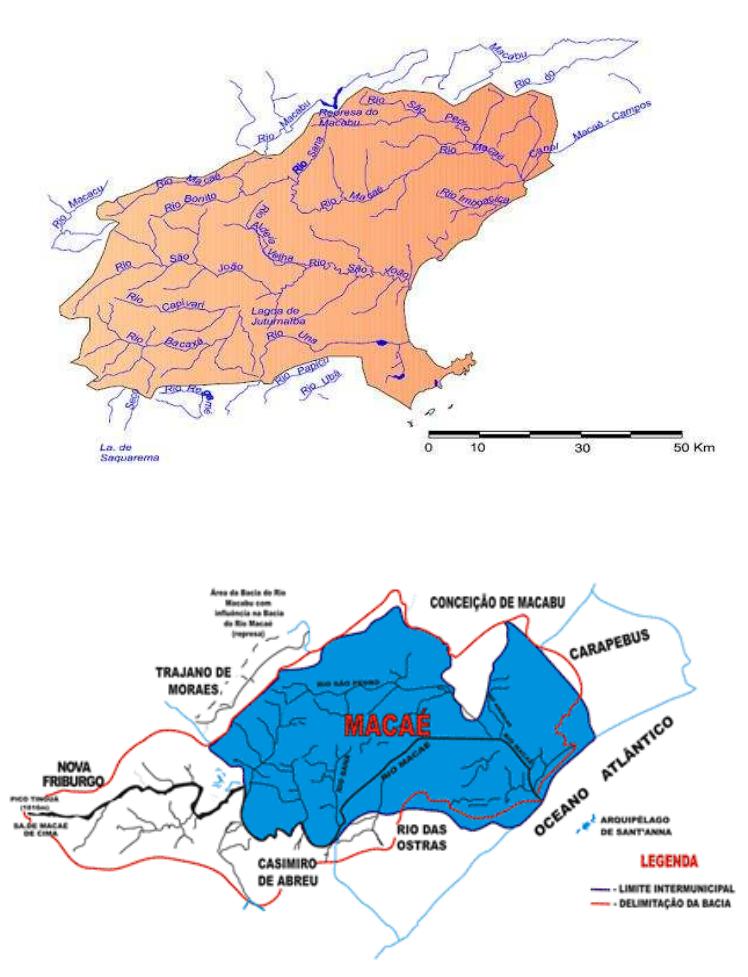

Figura 2.3 Bacia hidrográfica do Rio Macaé.
34
Figura 2.4 Limites da bacia hidrográfica do rio Macaé
34

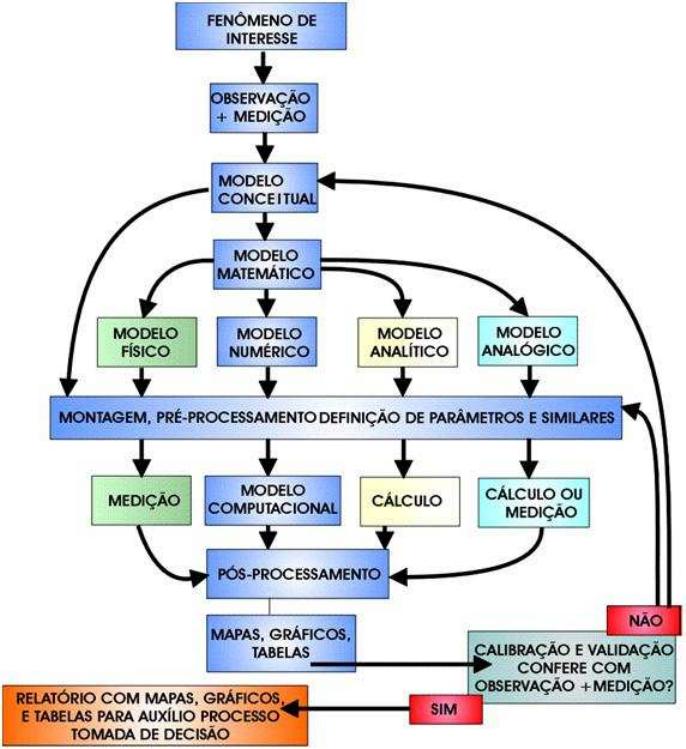

Figura 3.1 Diagrama do processo de modelagem de recursos hídricos.
40
Figura 3.2 Equação de conservação na forma conservativa.
46

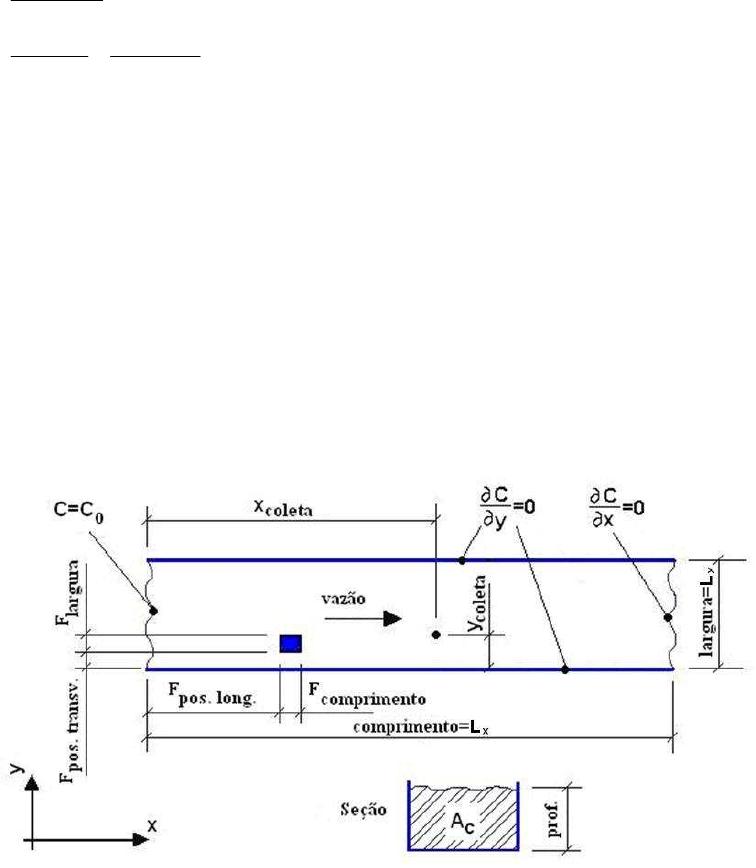

Figura 3.3
Representação esquemática do rio Macaé no trecho de
realização do trabalho de campo.
50

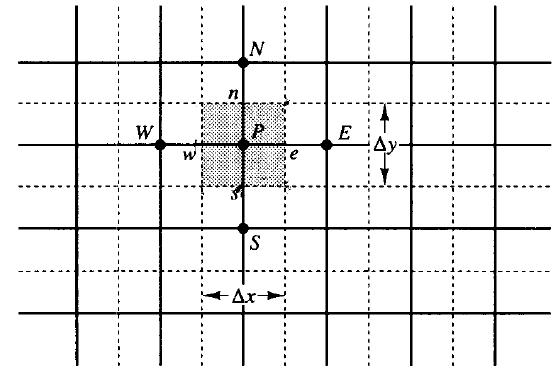

Figura 3.4 Malha de cálculo do método de Volumes Finitos.
55
Figura 3.5 Molécula de cálculo com formulação explícita.
59
Figura 3.6 Molécula de cálculo com formulação totalmente implícita.
59
Figura 3.7 Molécula de cálculo com formulação implícita.
59
Figura 3.8
Volumes internos da malha de cálculo do método de Volumes
Finitos.
60
Figura 3.9
.
61
Figura 3.10
Volume de controle situado no contorno
lateral esquerdo.
61
Figura 3.11
Volume de controle situado no contorno superior
interno.
62
Figura 3.12
Volume de controle interno situado no lado direito
.
62

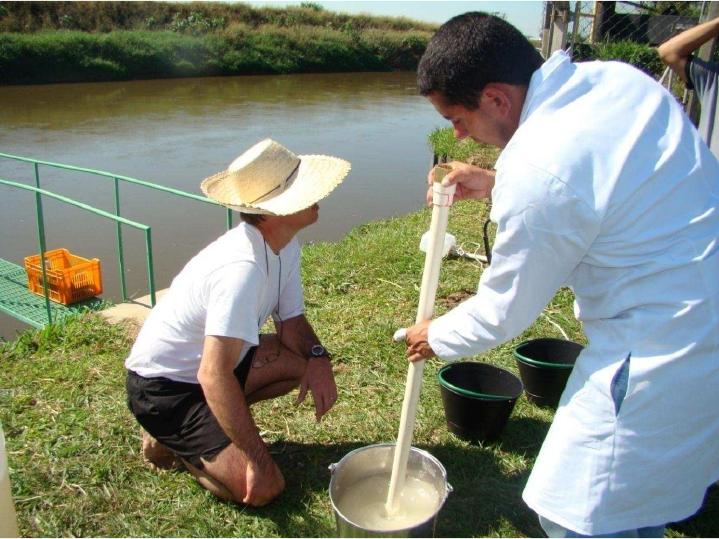

Figura 4.1 Preparação da solução salina utilizada na simulação.
