UNIVERSIDADE FEDERAL DE SANTA MARIA
CENTRO DE TECNOLOGIA
PROGRAMA DE PÓS-GRADUAÇÃO EM INFORMÁTICA
REFATORAÇÃO DE PROGRAMAS
FORTRAN DE ALTO DESEMPENHO
DISSERTAÇÃO DE MESTRADO
Bruno Batista Boniati
Santa Maria, RS, Brasil
2009
ads:
Livros Grátis
http://www.livrosgratis.com.br
Milhares de livros grátis para download.
REFATORAÇÃO DE PROGRAMAS FORTRAN DE
ALTO DESEMPENHO
por
Bruno Batista Boniati
Dissertação apresentada ao Programa de Pós-Graduação em Informática
da Universidade Federal de Santa Maria (UFSM, RS), como requisito
parcial para a obtenção do grau de
Mestre em Computação
Orientador: Prof. Dr. Benhur de Oliveira Stein (UFSM)
Co-orientador: Prof
a
Dr
a
Andrea Schwertner Charão (UFSM)
Santa Maria, RS, Brasil
2009
ads:
Universidade Federal de Santa Maria
Centro de Tecnologia
Programa de Pós-Graduação em Informática
A Comissão Examinadora, abaixo assinada,
aprova a Dissertação de Mestrado
REFATORAÇÃO DE PROGRAMAS FORTRAN DE ALTO
DESEMPENHO
elaborada por
Bruno Batista Boniati
como requisito parcial para obtenção do grau de
Mestre em Computação
COMISSÃO EXAMINADORA:
Prof
a
Dr
a
Andrea Schwertner Charão (UFSM)
(Presidente/Co-orientador)
Prof. Dr. Jairo Panetta (INPE/Petrobras/ITA)
Prof
a
Dr
a
Alice de Jesus Kozakevicius (UFSM)
Santa Maria, 17 de Agosto de 2009.
AGRADECIMENTOS
A minha esposa Silvia Daiana pelo ombro amigo e pelo incentivo.
Ao pequeno Mathias, meu filho, a quem privei da minha presença algumas vezes.
Aos professores Andrea e Benhur pela confiança, orientação e amizade.
Aos colegas da UNIJUÍ que seguraram as pontas nas minhas ausências.
Aos colegas do mestrado e do laboratório de sistemas de computação pela amizade e
pela rica troca de experiências.
Ao professor Jairo Panetta por suas contribuições ao trabalho.
“Any fool can write code that a computer can understand. Good programmers
write code that humans can understand.” — MARTIN FOWLER
RESUMO
Dissertação de Mestrado
Programa de Pós-Graduação em Informática
Universidade Federal de Santa Maria
REFATORAÇÃO DE PROGRAMAS FORTRAN DE ALTO DESEMPENHO
Autor: Bruno Batista Boniati
Orientador: Prof. Dr. Benhur de Oliveira Stein (UFSM)
Co-orientador: Prof
a
Dr
a
Andrea Schwertner Charão (UFSM)
Local e data da defesa: Santa Maria, 17 de Agosto de 2009.
Refatoração é uma técnica de engenharia de software que consiste em alterar a estru-
tura interna de uma aplicação sem que tais alterações interfiram nos resultados produzi-
dos pela mesma. Trata-se de uma tarefa permanentemente presente no ciclo de vida de
uma aplicação e está diretamente associada às características não funcionais do software,
como legibilidade e desempenho. Técnicas de refatoração são amplamente utilizadas em
sistemas desenvolvidos para o paradigma da orientação a objetos e estão presentes de
forma automatizada em diversas ferramentas que atuam neste paradigma. Na computa-
ção de alto desempenho, a refatoração de código é pouco explorada, principalmente em
função de que boa parte do código legado de programas de alto desempenho está escrita
em linguagens anteriores ao paradigma da orientação a objetos. A linguagem Fortran
(FORmula TRANslator), largamente utilizada em aplicações de alto desempenho, possui
poucas e limitadas ferramentas para refatoração de código. Neste contexto, este trabalho
explora essa deficiência através da automatização de técnicas de refatoração, utilizando-se
do framework da ferramenta Photran (um plugin para edição de código Fortran integrado
ao IDE Eclipse). Partindo-se da identificação de oportunidades de refatoração para có-
digo Fortran, algumas técnicas são desenvolvidas e integradas à ferramenta Photran. As
técnicas automatizadas são utilizadas em aplicações escritas nesta linguagem, de forma a
avaliar seu impacto no desempenho das mesmas.
Palavras-chave: Alto desempenho, Fortran, refatoração.
ABSTRACT
Master’s Dissertation
Programa de Pós-Graduação em Informática
Universidade Federal de Santa Maria
REFACTORING OF HIGH PERFORMANCE FORTRAN PROGRAMS
Author: Bruno Batista Boniati
Advisor: Prof. Dr. Benhur de Oliveira Stein (UFSM)
Coadvisor: Prof
a
Dr
a
Andrea Schwertner Charão (UFSM)
Refactoring is a software engineering technique that aims at improving the internal
structure of an application, in such a way that the changes do not interfere in the results
produced by the software. This technique is permanently employed in the software life
cycle and refers to non-functional characteristics as legibility and performance. Most
refactoring techniques currently apply to object-oriented systems and are widely avail-
able in integrated development environments for this programming paradigm. In high
performance computing applications, code refactoring is a little-explored technique, as a
great amount of legacy high performance code was written before the widespread use of
object-oriented languages. The Fortran language (FORmula TRANslator) is heavily used
in high performance applications, but has a few and limited tools for code refactoring.
In such context, our work explores this open research area through the development of
new techniques for refactoring Fortran source code. Our development starts from identi-
fying refactoring opportunities for Fortran code and extends the Photran tool, which is an
Eclipse IDE plugin for Fortran programming. The new automated refactoring techniques
are applied to third-party code written in Fortran, in order to evaluate their impact on the
software performance.
Keywords: high performance, Fortran, refactoring.
LISTA DE FIGURAS
Figura 2.1 – Formas alternativas de utilização de código Fortran para manipulação
de arrays . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

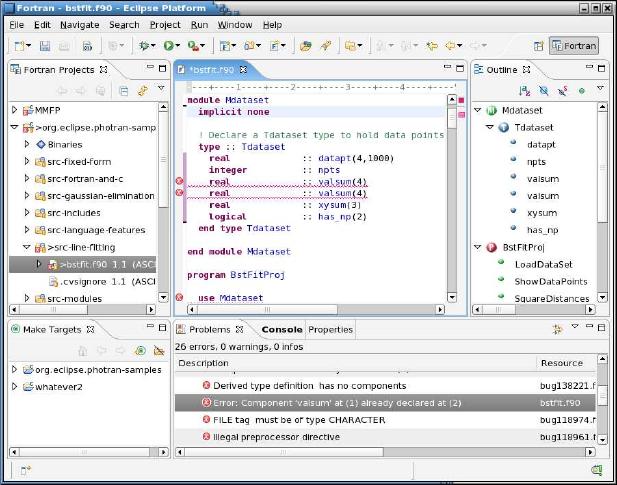

Figura 2.2 – Screenshot do Photran em ambiente Linux . . . . . . . . . . . . . . . . . . . . . . . . . . 28

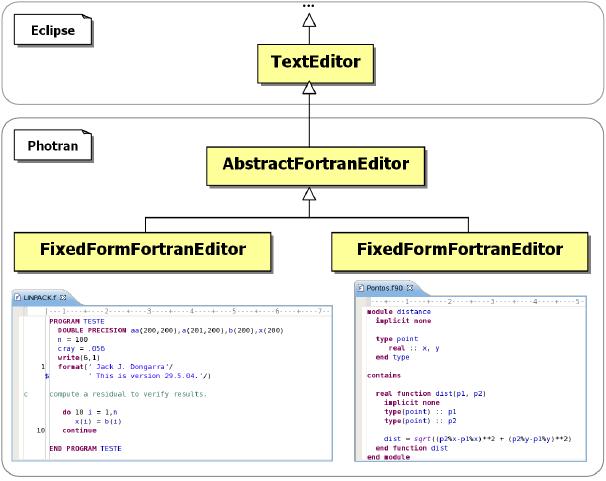

Figura 2.3 – Hierarquia de classes dos editores de código do Photran . . . . . . . . . . . . . . 29

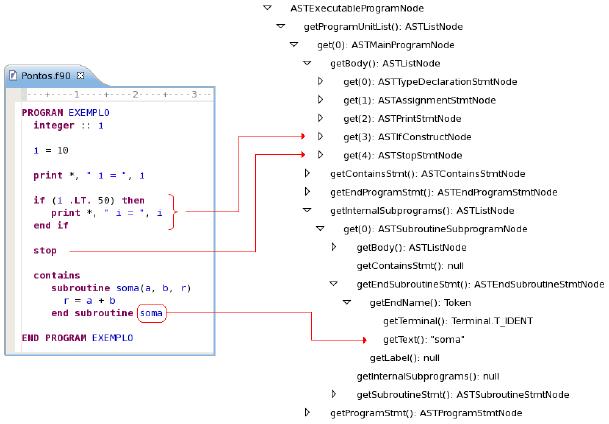

Figura 2.4 – Código Fortran e sua AST - Abstract Syntax Tree . . . . . . . . . . . . . . . . . . . . 33

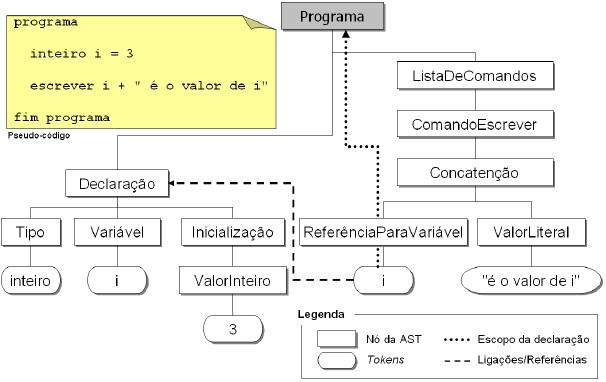

Figura 2.5 – Pseudo-código e seu VPG - Virtual Program Graph . . . . . . . . . . . . . . . . . . 34

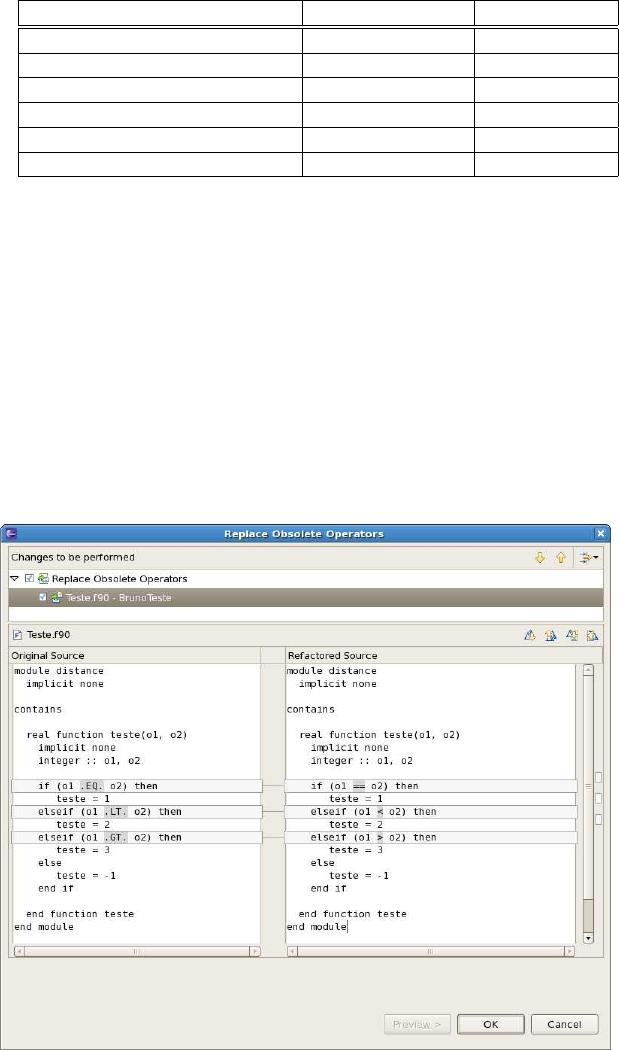

Figura 3.1 – Refatoração utilizando a técnica Replace Obsolete Operators . . . . . . . . . 36

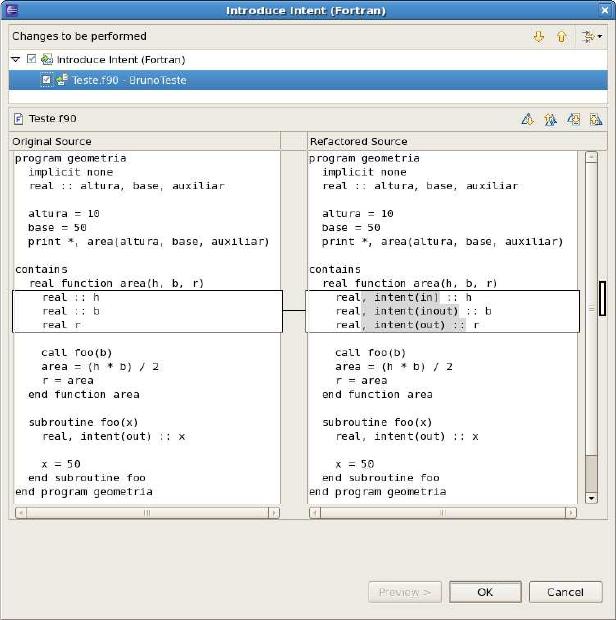

Figura 3.2 – Refatoração utilizando a técnica Introduce Intent . . . . . . . . . . . . . . . . . . . . 39

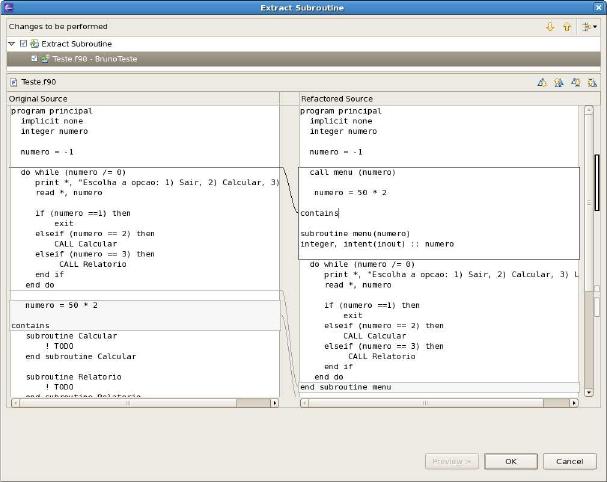

Figura 3.3 – Refatoração utilizando a técnica Extract Subroutine . . . . . . . . . . . . . . . . . . 40
Figura 3.4 – Código comparativo - laço original e laço desenrolado . . . . . . . . . . . . . . . 41
Figura 3.5 – Seção de código da refatoração Replace Obsolete Operators . . . . . . . . . 45
Figura 3.6 – Seção de código da refatoração Introduce INTENT . . . . . . . . . . . . . . . . . . . 48
Figura 3.7 – Exemplo de declaração de parâmetros . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

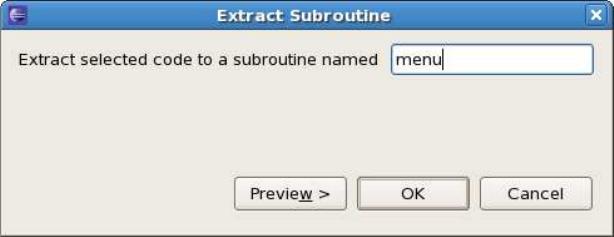

Figura 3.8 – Tela do assistente da refatoação Extract Subroutine . . . . . . . . . . . . . . . . . . 51
Figura 3.9 – Exemplo de laço de repetição (não desenrolado) . . . . . . . . . . . . . . . . . . . . . 55
Figura 3.10 –Laço de repetição desenrolado em 3 níveis . . . . . . . . . . . . . . . . . . . . . . . . . . 56
Figura 3.11 –Implementação do método getIfConstructNode(). . . . . . . . . . . . . . . . . . . . . 58

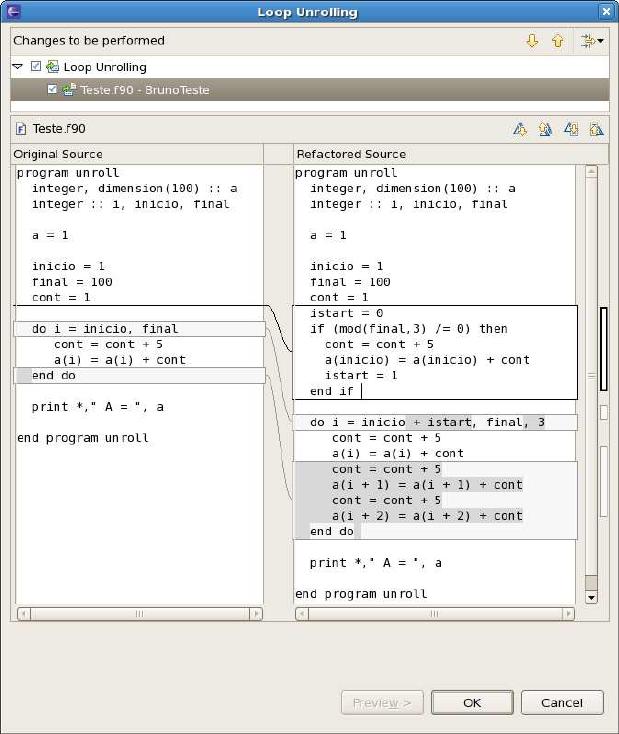

Figura 3.12 –Refatoração utilizando a técnica Loop Unrolling . . . . . . . . . . . . . . . . . . . . . 59
Figura 4.1 – Código da subrotina DSPEC após a refatoração . . . . . . . . . . . . . . . . . . . . . . 63
Figura 4.2 – Código original (antes da extração de subrotina) . . . . . . . . . . . . . . . . . . . . 64
Figura 4.3 – Exemplo de extração de subrotina e remoção de operadores obsoletos. 65
Figura 4.4 – Laço de repetição candidato a refatoração . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

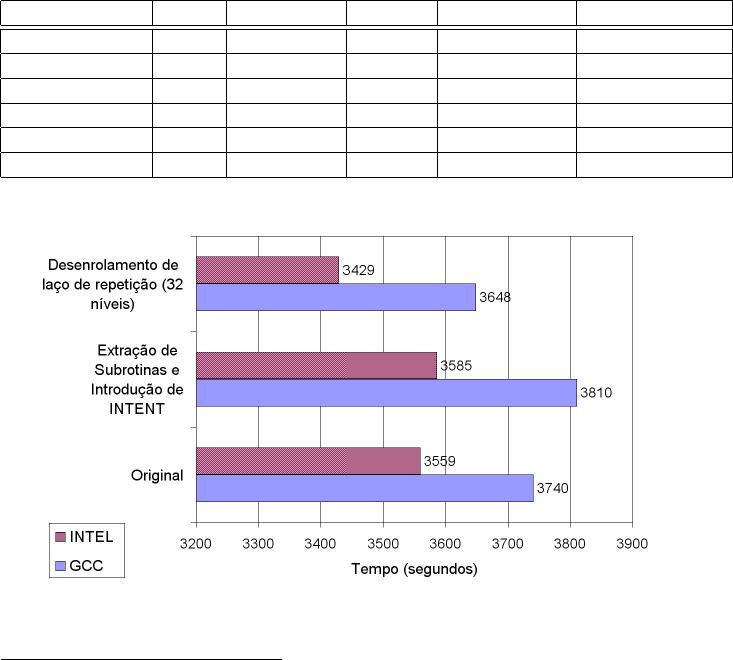

Figura 4.5 – Gráfico comparativo dos tempos de execução . . . . . . . . . . . . . . . . . . . . . . . . 66
LISTA DE TABELAS
Tabela 3.1 – Antigas e novas construções de operadores relacionais de Fortran . . . . . 36
Tabela 4.1 – Avaliação dos tempos de execução . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66
LISTA DE ABREVIATURAS E SIGLAS
AST Abstract Syntax Tree
BLAS Basic Linear Algebra Subprograms
BNF Backus-Naur Form
BRAMS Brazilian Regional Atmospheric Modeling System
CDT C, C++ Development Tools
CPTEC Centro de Previsão de Tempo e Estudos Climáticos
CVS Concurrent Version System
EBNF Extended Backus-Naur Form
HPC High Performance Computing
IBM International Business Machines
IDE Integrated Development Environment
IMSL International Mathematics and Statistics Library
LAPACK Linear Algebra PACKage
MPI Message Passing Interface
NAG Numerical Algorithms Group
OTI Object Technology International
PTP Parallel Tools Platform
SAG Software Architecture Group
SDK Software Development Kit
TLB Translation Lookaside Buffer
UI User Interface
VPG Virtual Program Graph
SUMÁRIO
1 INTRODUÇÃO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
1.1 Contexto e Motivação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
1.2 Objetivos e Contribuição . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
1.3 Organização do Texto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
2 REFATORAÇÃO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
2.1 Conceitos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
2.1.1 Histórico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
2.1.2 Benefícios . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
2.1.3 Recomendações . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
2.1.4 Pesquisas e Desafios . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
2.2 Refatoração e Fortran . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
2.2.1 A linguagem Fortran. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
2.2.2 Refatoração e o Paradigma Estruturado . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
2.3 Photran . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
2.3.1 Recursos do IDE Photran . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
2.3.2 Refatorações do IDE Photran . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
2.3.3 Requisitos para Automatização de Ações de Refatoração . . . . . . . . . . . . . . . . . 31
2.3.4 AST e VPG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
3 DESENVOLVIMENTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
3.1 Identificação das Técnicas de Refatoração . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
3.2 Infraestrutura Disponível . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
3.3 Automatização de Refatorações. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
3.3.1 Substituir Operadores Obsoletos (Replace Obsolete Operators) . . . . . . . . . . . 44
3.3.2 Introduzir atributo INTENT (Introduce INTENT) . . . . . . . . . . . . . . . . . . . . . . . . . 46
3.3.3 Extrair Subrotina (Extract Subroutine) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
3.3.4 Desenrolar Laço de Repetição (Loop Unrolling). . . . . . . . . . . . . . . . . . . . . . . . . . 54
4 APLICAÇÃO E AVALIAÇÃO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
4.1 Metodologia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
4.2 Estudo de Caso: Aplicação para análise de dados micrometeorológicos . . 61
4.3 Conclusão da Avaliação. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67
5 CONCLUSÃO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68
REFERÊNCIAS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70

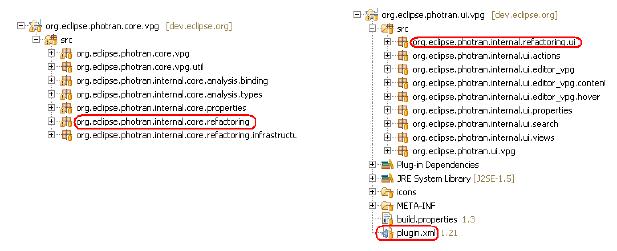

APÊNDICE A CLASSES E PROJETOS DE UMA REFATORAÇÃO . . . . . . . . 76
APÊNDICE B INTEGRAÇÃO DE REFATORAÇÕES AO PHOTRAN . . . . . . 80
APÊNDICE C PUBLICAÇÕES GERADAS A PARTIR DO TRABALHO . . . 82
13
1 INTRODUÇÃO
1.1 Contexto e Motivação
Evolução é uma propriedade natural no processo de desenvolvimento de software.
Em geral, um software nasce a partir de um bom projeto e posteriormente é codificado.
Durante o ciclo de vida normalmente há necessidade de o software evoluir, seja para
adicionar um novo requisito, ou para alterar funcionalidades existentes.
O problema é que nem sempre o software está preparado para receber novos requisi-
tos ou suportar adaptações nas funcionalidades existentes. Dependendo da forma como
as alterações são feitas, acabam por degradar a qualidade e enfraquecer a relação do soft-
ware com o projeto original. Ao longo do processo de desenvolvimento de software, é
comum que mudanças em requisitos e/ou a não compreensão dos mesmos pelos progra-
madores favoreçam a presença de código mal escrito. Este código pode ser transformado
e otimizado de forma a tornar-se mais legível e eficiente.
Refatoração (do inglês refactoring) é uma técnica que consiste na aplicação de me-
lhorias na estrutura interna de programas de computador sem que isso afete os resultados
produzidos pela mesma (FOWLER et al., 1999; OPDYKE, 1992). Tais técnicas são
empregadas com o intuito de evitar a degradação do software durante seu ciclo de vida.
Refatorar o código não é uma prática nova, pois aplicar melhorias e reestruturações em
programas de computador é um processo implícito e contínuo à tarefa de desenvolver
software (ARNOLD, 1986; TOURWÉ; MENS, 2004).
O termo refatoração está diretamente ligado ao paradigma da orientação a objetos e
está presente de forma automatizada em várias ferramentas alinhadas com este paradigma.
Na computação de alto desempenho (High Performance Computing - HPC) a refatoração
de código é uma técnica pouco explorada, principalmente em função de que boa parte do
código legado de tais aplicações está escrita em linguagens anteriores ao paradigma da
14
orientação a objetos (JOHNSON et al., 2006).
Este é o caso de Fortran, uma linguagem estruturada cuja gramática original já tem
mais de cinquenta anos e que até os dias de hoje é amplamente utilizada em aplicações ci-
entíficas, que em geral exigem alto desempenho computacional. A lacuna existente entre
a grande quantidade de código legado escrito em Fortran e o reduzido número de ferra-
mentas integradas de desenvolvimento (Integrated Development Environment - IDE) que
automatizem técnicas de refatoração para Fortran é a principal motivação deste trabalho.
1.2 Objetivos e Contribuição
A catalogação de técnicas de refatoração é uma atividade que em geral pode ser de-
senvolvida de forma genérica. É possível (em linguagem natural) descrever os objetivos,
pré-requisitos, limitações e a própria mecânica de funcionamento de uma técnica de refa-
toração sem se preocupar exaustivamente com o paradigma ou a linguagem de programa-
ção na qual a aplicação a ser refatorada foi escrita (DE, 2004).
Por outro lado, a automatização (implementação) de uma técnica de refatoração deve
obrigatoriamente se preocupar com detalhes sintáticos e semânticos da linguagem de pro-
gramação na qual a aplicação foi escrita. Da mesma forma, características específicas
do paradigma de programação devem ser consideradas (GARRIDO; JOHNSON, 2002;
ROBERTS; BRANT; JOHNSON, 1997). Refatorar com apoio de uma ferramenta, em-
bora não se aplique a toda e qualquer refatoração, tem algumas vantagens, entre elas a
possibilidade de se desfazer uma ação e a dispensa de testes. A utilização de ferramen-
tas automatizadas para refatorar reduz o risco de erros e inconsistências, além de reduzir
também o trabalho e consequentemente o custo de desenvolvimento (FOWLER et al.,
1999).
A refatoração automatizada por ferramentas torna a ação de refatorar cada vez menos
separada da atividade de programar. Refatorar de forma manual é uma atividade cara,
que por vezes, justificada pelo seu alto custo, não é feita. O objetivo de se automatizar
técnicas de refatoração é de reduzir o custo do processo de reestruturação de código ao
ponto em que refatorar seja tão natural quanto usar uma opção para aumentar ou diminuir
o tamanho da fonte no editor de código.
A contribuição deste trabalho objetiva identificar, automatizar e aplicar técnicas de
refatoração em aplicações de alto desempenho escritas em linguagem Fortran, em especial
15
refatorações que representem melhores construções com vistas ao ganho de desempenho
em relação a suas construções originais. O trabalho explora melhorias não funcionais
ligadas ao desempenho (“melhores práticas”) e a evolução de aplicações Fortran.
Para alcançar estes objetivos, o trabalho faz uso do framework do Photran (DRAGAN-
CHIRILA, 2004; EIPE, 2004; OVERBEY et al., 2005), um plugin integrado ao IDE do
Eclipse que atua sobre código Fortran e que disponibiliza uma infra-estrutura básica para
parsing de código Fortran e manipulação da árvore sintática do código fonte. As técnicas
identificadas são automatizadas e integradas à ferramenta Photran. A fim de avaliar a uti-
lização das técnicas implementadas e da ferramenta, assim como o impacto de melhorias
não funcionais, uma aplicação de alto-desempenho é utilizada como estudo de caso e os
resultados obtidos são tabulados e apresentados ao final do trabalho.
1.3 Organização do Texto
Este trabalho está organizado da seguinte forma: o capítulo 2 apresenta uma revisão
bibliográfica acerca do tema central do trabalho: refatoração de programas Fortran. Neste
capítulo são abordados conceitos e objetivos de técnicas de refatoração, assim como as-
pectos ligados à sua utilização em paradigmas não orientados a objetos. Ainda no capítulo
2, o trabalho apresenta os recursos e características da ferramenta Photran, bem como os
requisitos para desenvolvimento e integração de ações de refatoração à mesma.
O capítulo 3 aprofunda aspectos mais técnicos ligados à ferramenta Photran e deta-
lha o processo de implementação de algumas técnicas que foram identificadas durante a
realização do trabalho. Para cada técnica descreve-se sua motivação, seus requisitos, sua
mecânica de funcionamento, assim como seu projeto de implementação.
No capítulo 4 é realizado um estudo de caso com a utilização das técnicas de refatora-
ção automatizadas, em uma aplicação real. Neste capítulo são identificadas oportunidades
de refatoração do código fonte da referida aplicação e são avaliados os benefícios e limita-
ções detectados. Por fim, no capítulo 5, apresentam-se as considerações finais referentes
ao trabalho, e discutem-se algumas ideias para continuidade.
16
2 REFATORAÇÃO
2.1 Conceitos
Fowler et al. (1999) definem refatoração como uma alteração feita na estrutura interna
do software para torná-lo mais fácil de ser entendido e menos custoso de ser modificado,
sem alterar o seu funcionamento aparente. Refatorar significa, portanto, reestruturar o
software, aplicando-lhe uma série de modificações sem alterar o seu comportamento ob-
servável. Em particular, os resultados produzidos após a refatoração devem ser idênticos
àqueles do software original.
O termo refatorar faz parte de um domínio de pesquisa mais amplo, relacionado à re-
estruturação de software (ARNOLD, 1986; GRISWOLD; NOTKIN, 1993). Comumente,
é empregado para caracterizar reestruturações realizadas em software desenvolvido sob o
paradigma da orientação a objetos. A ideia chave é redistribuir classes, variáveis e méto-
dos através da hierarquia/estrutura do software, de forma a facilitar futuras adaptações e
extensões (TOURWÉ; MENS, 2004). Em geral, são alterações simples que atuam sobre
características não funcionais do
software
, como por exemplo, extensibilidade, modulari-
dade, reusabilidade, complexidade e eficiência.
Refatorar o software não é uma prática nova, afinal aplicar melhorias e reestrutura-
ções ao código fonte é um processo implícito e contínuo à tarefa de desenvolver software
(FOWLER et al., 1999). Muito do que se faz atualmente é agrupar, catalogar e docu-
mentar técnicas de refatoração de forma que as mesmas possam ser aplicadas de forma
sistemática, melhoradas e compartilhadas.
2.1.1 Histórico
O primeiro trabalho extensivo e acadêmico sobre o tema refatoração foi a tese de dou-
torado de William F. Opdyke (OPDYKE, 1992), orientada pelo professor Ralph Johnson
17
da Universidade de Illinois em Urbana-Champaign (EUA). Willian Opdyke trabalhava em
um setor da Bell Labs que desenvolvia o software de switches eletrônicos (equipamentos
com uma série de restrições de confiabilidade e desempenho). Tais equipamentos pos-
suíam uma vida útil bastante considerável e a maior parte do esforço de desenvolvimento
do software era gasto na manutenção de tais sistemas ao longo do tempo. Com o objetivo
de pesquisar e desenvolver técnicas para tornar o processo de evolução do software mais
simples e menos custoso, nasceu o primeiro trabalho sobre o tema.
Posteriormente, no mesmo grupo de pesquisa, John Brant e Don Roberts, também
orientados pelo professor Ralph Johnson, desenvolveram a primeira ferramenta para au-
tomatização de técnicas de refatoração. Tratava-se do Refactoring Browser (ROBERTS;
BRANT; JOHNSON, 1996, 1997), uma ferramenta para código Smalltalk que introduzia
pela primeira vez a automação de refatorações primitivas, simplificando e incentivando o
uso da técnica.
Muito do que se tem feito desde então é a catalogação e documentação de refatora-
ções, assim como a automatização de tais técnicas em ferramentas ou IDEs. Trabalhos
mais recentes sobre o tema abordam problemáticas específicas de algumas características
de linguagens de programação em particular, como os trabalhos que tratam de desafios na
automatização de ações de refatoração para código da linguagem C (GARRIDO; JOHN-
SON, 2002, 2003) e que abordam o assunto no contexto da computação de alto desem-
penho (HPC) (OVERBEY et al., 2005; RIEGER et al., 2007; OVERBEY; NEGARA;
JOHNSON, 2009).
2.1.2 Benefícios
Fowler et al. (1999) definem quatro razões principais para empregar técnicas de re-
fatoração em projetos de software: melhorar o projeto, simplificá-lo, detectar falhas e
agilizar o desenvolvimento. A refatoração pode ser utilizada para melhorar o projeto
do software auxiliando na reestruturação do código fonte. Em geral, alterações de curto
prazo ou sem o total entendimento acabam por desestuturar o software em relação ao seu
propósito/projeto original. Essa situação tem um efeito cumulativo, ou seja, quanto mais
difícil for a compreensão do projeto do software a partir do seu código fonte, mais difícil
acaba sendo preservar o projeto, e o software rapidamente se desestrutura.
Neste sentido, reduzir a quantidade de código duplicado, embora não afete o com-
18
portamento do software, simplifica a tarefa de manutenção do mesmo. Quanto maior o
código a ser entendido, maiores as chances de uma manutenção degradar a qualidade do
software. É comum encontrar situações corriqueiras em que uma alteração no projeto do
software não produz o resultado esperado, em função de que no mesmo projeto há mais
locais onde a alteração também precisaria ser feita (e não o foi).
Tornar o software mais simples e mais fácil de entender é a segunda razão apontada
por Fowler et al. (1999) para incentivar a utilização de refatorações. A tarefa de progra-
mar é um “momento íntimo” entre o programador e o computador, onde o primeiro diz
exatamente o que o segundo deve fazer (e este o faz). Porém, por vezes o programador
esquece que há uma “terceira pessoa” neste processo, que em muitos casos pode ser ele
próprio. Durante o processo evolutivo, o software precisará de manutenção, e alguém (o
próprio programador ou outra pessoa) precisará entender o código fonte para que possa
alterá-lo ou corrigí-lo.
Ações de refatoração podem auxiliar a tornar o código mais legível, estruturando-o
de forma que comunique melhor seu propósito. Um código reestruturado oportuniza ao
programador conhecer e entender aspectos que antes não ficavam claros, mesmo que o
software estivesse funcionando corretamente. Nessa mesma linha, uma terceira razão
para ser refatorar um software é de oportunizar a identificação de falhas. Ao reestruturar
o código e torná-lo mais simples, algumas construções passíveis de falhas e que antes
passavam despercebidas acabam ficando claras ao programador, que vê na refatoração
uma oportunidade de melhorar o projeto do software.
Velocidade de programação é o quarto fator apontado para incentivar o uso de refato-
ração. Isso não é uma constatação óbvia como as anteriores, mas, se há um bom projeto,
um código simples e bem estruturado e livre de falhas, leva-se menos tempo para en-
tender, reestruturar e consertar falhas. Apoiado fortemente em técnicas de refatoração,
Beck e Fowler (2001) propõem a metodologia de desenvolvimento ágil conhecida como
programação extrema (eXtreme Programming - XP). Nessa metodologia, o processo de
design evolutivo se baseia em refatorações constantes de uma base de código simples.
Evolução de sistemas legados também representa uma boa motivação para o emprego
de técnicas de refatoração. Na medida em que novas técnicas, práticas e ferramentas são
incorporadas ao processo de desenvolvimento de software, é necessário e algumas vezes
inevitável que o código legado tenha que evoluir para contemplar os novos recursos. A
19
evolução do software significa em muitos casos substituir construções anteriomente em-
pregadas por novas (geralmente com melhor poder de expressão). Um exemplo disso seria
substituir um trecho do código com desvios rotulados (ex. GO TO) por comandos de de-
cisão ou laços de repetição. Em algumas linguagens de programação existem construções
que se tornam obsoletas e são descontinuadas ou desaconselhadas (deprecated), sendo
que técnicas de refatoração podem auxiliar na detecção e substituição de tais construções.
De forma semelhante à evolução do software, pode-se citar benefícios do emprego
de técnicas de refatoração quando há mudança na arquitetura de execução do software.
Existem situações nas quais determinadas construções podem se comportar melhor (ou
não) dependendo da arquitetura onde o software é executado. Nestes casos, o emprego de
técnicas de refatoração permite explorar situações nas quais a reestruturação do software o
permite migrar de arquitetura de execução. Há situações em que, sem as reestruturações,
o software sequer executa na nova arquitetura.
2.1.3 Recomendações
Uma das principais questões acerca da refatoração é qual o tempo certo para utilizá-la.
A resposta depende de alguns fatores como o estado do código base, o estágio do ciclo de
vida da aplicação ou ainda as necessidades imediatas do projeto. Algumas características
podem ser citadas como indicadores de necessidade de refatoração (FOWLER et al.,
1999): métodos ou classes muito extensos, métodos com excessivos parâmetros, falta de
clareza ou legibilidade do código.
Fowler et al. (FOWLER et al., 1999) descrevem algumas situações para as quais é
altamente recomendável a utilização de refatoração:
• ao adicionar um novo recurso: neste caso a refatoração deve ser utilizada inclu-
sive para preparar o código para a mudança;
• na correção de um erro (bug): se há conhecimento suficiente do algoritmo para
corrigí-lo, também o há para simplificá-lo;
• na revisão do código: quando o código base é examinado, uma das metas deve ser
simplificar a estrutura do código e os algoritmos no contexto da aplicação como um
todo.
As técnicas de refatoração são geralmente simples. É comum que o programador desa-
20
credite que simples alterações venham a agregar qualquer melhoria ao software. O ganho
se dá de forma cumulativa, ou seja, quando um grande conjunto de pequenas melhorias
e boas práticas são aplicadas ao software. Existem refatorações primitivas e refatorações
compostas, essas últimas sendo definidas como a aplicação de uma sequência ordenada
das primeiras.
É desejável que a especificação de técnicas ou sua automatização sempre preserve a
característica da simplicidade e atomicidade, de forma a não comprometer o comporta-
mento observável do software. Também é possível que existam interrelações entre téc-
nicas de refatoração, por exemplo: para que determinada técnica seja aplicada é pré-
requisito que outra(s) técnica(s) seja(m) previamente aplicada(s).
Uma importante recomendação que se deve considerar antes de refatorar o software é a
existência de um sólido conjunto de testes (DEURSEN et al., 2001). Preferencialemente,
os testes precisam ser automatizados. Recomenda-se que toda classe/programa tenha seus
próprios conjuntos de testes implementados e utilizados para testar seu funcionamento
(HUNT; THOMAS, 2003). A execução de um teste automatizado antes e depois de se
aplicar uma refatoração poderá indicar se houve ou não a adição de alguma falha ao
código refatorado.
2.1.4 Pesquisas e Desafios
Em relação à pesquisa acerca de refatoração, Mens et al. (2003) classificam o tema
em quatro grandes campos. O primeiro deles é o formalismo. Neste campo de pesquisa,
a aplicação de técnicas de refatoração é estudada em um alto nível de abstração. Temas
como divisão de programas (programa slicing) (ETTINGER, 2007), transformações em
representações gráficas (graph transformations) (MENS; TAENTZER; RUNGE, 2007)
e métricas de software (BOIS, 2006) (como medir os benefícios do uso de refatoração)
são alguns assuntos que possuem propostas e questões em aberto.
Um segundo campo de pesquisa diz respeito às técnicas de refatoração. Neste caso
técnicas são catalogadas e documentadas de forma que orientem sua aplicação sistemá-
tica. Geralmente consideram aspectos específicos do paradigma de programação no qual
atuam. Um pouco mais específicas são as pesquisas no campo das linguagens de progra-
mação. Neste caso, além de considerar aspectos ligados ao paradigma de programação,
faz-se necessário considerar construções da linguagem de programação no qual a técnica
21
será utilizada.
Suporte de ferramentas é uma área que desperta bastante interesse e com questões prá-
ticas em aberto (WATSON; DEBARDELEBEN, 2006; ROBERTS; BRANT; JOHNSON,
1996; OVERBEY; JOHNSON, 2008; GRAF; ZGRAGGEN; SOMMERLAD, 2007). Esse
tema exige um considerável conhecimento da pesquisa desenvolvida nos demais campos
(formalismos, técnicas e linguagens) e é neste campo que os resultados são mais visíveis
e boa parte do que se produz é colocado em prática. Neste campo de pesquisa se estuda
como ferramentas de apoio ao desenvolvimento podem automatizar técnicas de refatora-
ção, atuando especificamente sobre um paradigma e uma linguagem de programação.
Também é válido considerar que tanto na pesquisa de técnicas, linguagens ou ferra-
mentas, o uso de refatoração pode se aplicar a outros artefatos do software que não o
código simplesmente. Alguns trabalhos abordam o uso de refatorações em diagramas
UML (ASTELS, 2002; SUNYE et al., 2001) assim como a automatização de refatora-
ções integradas a editores UML (BOGER; STURM; FRAGEMANN, 2003). Na área
de banco de dados, há trabalhos que discutem a refatoração no contexto da evolução de
esquemas relacionais (BOEHM et al., 2007; AMBLER; SADALAGE, 2006). Um dos
grandes desafios é definir mecanismos para manter a consistência entre diferentes artefa-
tos (implementação e modelo) de software com o uso de refatoração.
Paradigmas de programação não orientados a objetos têm motivado e desafiado pes-
quisadores em torno do tema da refatoração. De forma geral, o conceito principal se aplica
igualmente independente do paradigma, mas a construção de ferramentas e a própria sis-
tematização de técnicas possui características específicas. Existem trabalhos recentes que
estudam o impacto e a forma de refatorar programas funcionais (LI, 1992; LI; THOMP-
SON, 2008) e lógicos (SEREBRENIK; SCHRIJVERS; DEMOEN, 2008). Destacam-se
também os estudos na tentativa de evoluir aplicações legadas (LIU; BATORY; LEN-
GAUER, 2006).
Alto desempenho e refatoração constituem-se de uma área de pesquisa relativamente
recente. Observa-se a publicação de estudos de caso relacionados a técnicas de refato-
ração para evolução de aplicações ligadas ao alto desempenho (OVERBEY; NEGARA;
JOHNSON, 2009; SANDERS; DEUMENS; LOTRICH, 2008), uso de técnicas para me-
lhorar o desempenho de aplicações (RIEGER et al., 2007) e em especial a automatização
de técnicas em ferramentas ou frameworks específicos (OVERBEY et al., 2005; WAT-
22
SON; DEBARDELEBEN, 2006). Neste contexto, há uma carência de ferramentas que
agreguem produtividade ao desenvolvimento de aplicações de alto desempenho e que es-
tejam integradas a um ambiente de desenvolvimento.
2.2 Refatoração e Fortran
Fortran, acrônimo para FORmula TRANslation, é uma linguagem de programação
imperativa, isto é, baseada em um controle sequencial do fluxo de execução alicerçado
por construções de desvio como procedimentos e funções. Embora preservem suas ca-
racterísticas imperativas, versões atuais da linguagem permitem várias características de
programação orientada a objetos.
Desempenho é a palavra-chave que explica a perpetuação histórica de Fortran. A
linguagem sofreu várias revisões ao longo do tempo, ganhou bibliotecas muito ricas e
altamente otimizadas. Uma das suas principais vantagens, considerando a computação de
alto desempenho, é a existência de operações para tratamento de dados multidimensionais
que normalmente não são encontradas de forma nativa em outras linguagens de progra-
mação (KOFFMANN; FRIEDMAN, 2006). Pelo fato de que o domínio de aplicação
de Fortran é bastante específico e ligado à pesquisa científica e não ao mercado, há uma
lacuna entre a quantidade de código legado escrito em Fortran e técnicas/ferramentas de
refatoração existentes para a linguagem Fortran.
2.2.1 A linguagem Fortran
A primeira versão de Fortran foi apresentada em 1957 por uma equipe dirigida por
John Backus (NYHOFF; LEESTMA, 1997). Foi a linguagem de programação pioneira
em apresentar uma semântica de alto nível e também a utilização de um compilador. For-
tran libertou programadores da difícil e demorada tarefa de programar computadores em
baixo nível ou utilizando linguagem assembly (DE, 2004). A pesquisa de Backus que
levou ao nascimento do Fortran objetivava responder ao seguinte questionamento “(...)
pode uma máquina traduzir uma linguagem matemática abrangente em um conjunto ra-
zoável de instruções, a um baixo custo, e resolver totalmente uma questão?” (BACKUS,
1954).
A principal aplicação de Fortran desde seu advento é a computação científica. Este
foco de atuação fez com que a linguagem tenha se perpetuado ao longo do tempo e,
23
mesmo depois de mais de cinquenta anos de sua primeira versão, ainda seja altamente
utilizada em aplicações científicas de alto custo computacional.
Fortran tem sido utilizada para escrever diversos programas e rotinas em bibliote-
cas padronizadas, como BLAS (Basic Linear Algebra Subprograms), LAPACK (Linear
Algebra PACKage), IMSL (International Mathematics and Statistics Library), NAG (Nu-
merical Algorithms Group) e pode ser considerada a linguagem predominante em áreas de
aplicação como matemática, física, engenharia e análises científicas (DE, 2004; KOFF-
MANN; FRIEDMAN, 2006; NYHOFF; LEESTMA, 1997). Também oferece suporte à
utilização de bibliotecas para programação concorrente e distribuída como MPI (RAS-
MUSSEN; SQUYRES, 2005) e OpenMP (HERMANNS, 2002), por exemplo.
Há um grande legado de aplicações científicas escritas em Fortran. Geralmente, são
aplicações que durante anos sofreram estudos e otimizações, e que executam tarefas es-
pecializadas, como análises climáticas, por exemplo. O BRAMS (Brazilian Regional At-
mospheric Modeling System), aplicativo para análise de modelos climáticos, mantido pelo
CPTEC (Centro de Previsão de Tempo e Estudos Climáticos) do INPE (Instituto Nacional
de Pesquisas Espaciais), é um exemplo de aplicação de alto desempenho escrita em lin-
guagem Fortran. Outro exemplo é o benchmark LINPACK (DONGARRA; LUSZCZEK;
PETITET, 2003), utilizado para comparar o desempenho dos maiores computadores do
mundo, auxiliando na construção da lista TOP 500 (TOP500, 2009).
Todo o pioneirismo e a idade da linguagem Fortran lhe trazem o ônus de manter viva
a semântica e a compatibilidade com versões anteriores. É possível encontrar em uma
mesma aplicação Fortran código delimitado (que respeita o espaço destinado ao espaço
de perfuração dos antigos cartões perfurados), direcionamento do fluxo de instruções com
construções rotuladas e, mais recentemente, código com características de orientação a
objetos. Em Fortran não há o conceito de palavras reservadas, de forma que é possível
encontrar em aplicações o uso de variáveis com nomes de comandos como IF, WHILE ou
DO.
Fortran é uma linguagem fortemente tipada, o que significa que cada elemento (enti-
dade de informação) tem um e um só tipo bem definido. O alfabeto Fortran (base de sua
linguagem) é constituído pelos seguintes conjuntos de caracteres:
• letras maiúsculas (A-Z) ou minúsculas (a-z) (indistinguíveis entre si, totalizando
26);
24
• os algarismos 0...9, perfazendo 10 caracteres;
• o espaço em branco, a vírgula (,), o ponto final (.) e o sinal de igual (=);
• os operadores de soma (+), subtração (-), multiplicação e exponenciação (*) e divi-
são (/);
• os parênteses ();
• os símbolos ‘ (para delimitar caracteres), ! (para comentários), : (definição de tipo)
e & (continuação de linha);
• e por fim, versões mais recentes permitem ainda a utilização dos sinais de maior
(>) e menor (<) e percentagem (%), este último para acesso a campos de dados
estruturados.
A organização típica de um programa Fortran é composta por um cabeçalho único de
identificação (PROGRAM) onde são inseridos os comandos da linguagem até que o bloco
seja finalizado (END). Um programa pode ser sub-dividido em blocos ou segmentos de
código, sendo que as principais divisões podem ser:
• SUBROUTINE: procedimento invocado dentro de uma declaração CALL e que re-
cebe valores de entrada e devolve os resultados através de uma lista de argumentos;
• FUNCTION: procedimento cujo resultado é um único valor (podendo ser multi-
dimensional) que pode ser combinado com variáveis e constantes a fim de formar
expressões;
• MODULE: seção de um programa Fortran (a partir da versão 90) que pode ser com-
pilada e reutilizada por outros programas como uma subrotina externa. Geralmente
é usada para empacotar conjuntos de procedimentos e funções de forma a favorecer
o reuso;
• COMMON e BLOCK DATA: estruturas COMMON podem ser utilizadas para de-
finir e utilizar um conjunto de variáveis através do programa principal e nas subro-
tinas/funções que os declaram. Um BLOCK DATA é segmento de código chamado
para inicializar variáveis declaradas em um COMMON. Somente pode existir um
único BLOCK DATA em um programa Fortran.
25
Fortran disponibiliza construções para blocos de desvio condicional (IF..ENDIF) e de
repetição (DO..ENDDO), além do direcionamento do fluxo de instruções com construções
rotuladas (GO TO). Permite a definição de tipos de estruturas de dados compostos (TYPE)
e também a utilização de ponteiros (POINTER).
Há ainda duas revisões recentes na linguagem, Fortran 2003 (METCALF; REID;
COHEN, 2004) e Fortran 2008 (ADAMS et al., 2008), para as quais ainda não existe
nenhum compilador com todos os seus recursos implementados. Pode-se observar, em
ambas as revisões, que cada vez mais são exploradas novas construções ligadas ao de-
sempenho como a utilização de laços concorrentes (DO CONCURRENT) e co-matrizes
(co-arrays), além de construções ligadas ao paradigma da orientação a objetos (abstração,
encapsulamento, polimorfismo e herança).
A manipulação de dados multidimensionais é certamente um dos maiores atrativos
da linguagem Fortran para a construção de aplicações de alto desempenho. A partir da
versão 90, a linguagem disponibiliza algumas construções para utilização de matrizes e
vetores de uma forma bastante simples, o que favorece a legibilidade do código. Consi-
dere o exemplo de código à esquerda na figura 2.1, um típico bloco aninhado de laços de
repetição para copiar as informações da matriz B para a matriz A.
A mesma operação pode ser feita conforme o código colocado na primeira linha à
direita da figura 2.1. Operações matemáticas sobre dados multidimensionais, atribuições
ou inicializações são bastante frequentes em aplicações de alto desempenho. Em função
disso, a sintaxe de Fortran oferece construções bastante simplificadas para a manipulação
de matrizes e vetores. Ainda na figura 2.1, no lado direito, é possível visualizar (a partir
da segunda linha) algumas dessas operações (soma, produto e divisão).
do I = 1, N | A = B ! Atribuição
do J = 1, N | A = B
*
2 ! Multiplicação por escalar
A(I,J) = B(I,J) | A = B + B ! Soma de elementos
end do | B = A / B ! Divisão
end do |
Figura 2.1: Formas alternativas de utilização de código Fortran para manipulação
de arrays
26
2.2.2 Refatoração e o Paradigma Estruturado
Reestruturação de código é um termo facilmente encontrado para referir-se a transfor-
mações internas de programas estruturados (MENS et al., 2003). Embora o advento do
termo refatoração tenha origem na orientação a objetos, é possível utilizar seu conceito
para o paradigma estruturado com algumas limitações.
As técnicas agrupadas por Fowler et al. (1999), relacionadas à composição de mé-
todos, organização de dados e estruturas de controle, aplicam-se quase que na sua tota-
lidade ao paradigma estruturado. Um exemplo disso é a técnica de refatoração “Extract
Method”. Nela, um bloco de código selecionado é transformado em um novo método e
em seu lugar uma chamada ao novo método é adicionada. Com pequenas diferenças, sua
mecânica de funcionamento pode ser bastante semelhante se aplicada ao código estrutu-
rado, por exemplo, extraindo um bloco de código para um procedimento ou função.
A técnica conhecida por “Rename”, que é utilizada para renomear uma entidade do
código fonte (variável, procedimento), também pode ser igualmente aplicada em um pro-
grama estruturado sem alteração em sua mecânica de funcionamento. Neste caso há inclu-
sive uma simplificação, uma vez que não há uma hierarquia de classes para ser alterada.
Linguagens não orientadas a objetos são mais difíceis de refatorar, pois fluxos de
controle e de dados são fortemente interligados (DE, 2004). Em geral, reestruturações
em código não orientado a objeto são limitadas no nível de subprograma, bloco de código
ou entidades (variáveis, por exemplo). Existem, contudo, técnicas e ferramentas que
atuam sobre paradigmas não orientados a objetos. Na seção seguinte aborda-se o uso
e as motivações de uma ferramenta que atua sobre código Fortran.
2.3 Photran
O Photran é um ambiente integrado de desenvolvimento (IDE) para código Fortran
baseado na plataforma Eclipse (BEATON; RIVIERES, 2006). Seu desenvolvimento ini-
cial é fruto dos trabalhos de Vaishali De (2004), Julia Dtragan-Chirila (2004) e Rohit Eipe
(2004), desenvolvidos no grupo de pesquisas em arquiteturas de software (SAG, Software
Architecture Group) coordenados pelo professor Ralph Johnson na Universidade Illinois
em Urbana-Champaign.
Assim como outras ferramentas baseadas no Eclipse, o Photran é desenvolvido em
linguagem Java e compõe-se de plugins e recursos (features). Plugins adicionam funci-
27
onalidades ao Eclipse. Recursos são unidades de desenvolvimento (diversos plugins são
empacotados em recursos e um recurso é distribuído aos usuários). Arquiteturalmente, o
projeto Photran divide-se em subprojetos em que cada um se constitui de um plugin ou
um recurso.
Atualmente, o Photran é um projeto oficial da Eclipse Foundation e faz parte de um
macro projeto denominado PTP (Parallel Tools Platform). O objetivo do projeto PTP é
explorar a deficiência de ferramentas para a computação científica (WATSON; DEBAR-
DELEBEN, 2006) e de alto desempenho (VANTER; POST; ZOSEL, 2005), organizando
em torno do IDE do Eclipse ferramentas para desenvolvimento, depuração, distribuição e
monitoramento de tais aplicações.
O Photran baseia-se em dois atributos de qualidade: a usabilidade e a manutenabili-
dade. Primeiramente o Photran é um editor de código Fortran, e como tal precisa ter uma
interface gráfica fácil de manusear, intuitiva, configurável, enfim, que torne mais produ-
tivo o trabalho do programador. Da mesma forma, e ligado mais diretamente à automa-
tização de técnicas de refatoração, o Photran deve ser extensível e integrado, permitindo
lhe adicionar novos recursos sem comprometer seu funcionamento.
2.3.1 Recursos do IDE Photran
Photran pode ser considerado antes de tudo uma ferramenta de desenvolvimento para
código Fortran que contempla o ciclo de editar, compilar, executar e depurar. O foco do
Photran é a codificação e para tanto disponibiliza assistentes, atalhos e recursos de apoio
a essa atividade.
Os componentes visuais da interface com o usuário (UI, User Interface) do Photran
foram adaptados a partir de outro plugin para Eclipse, o CDT (C,C++ Development To-
ols) (LEE; SCUSE, 2004; GRAF; ZGRAGGEN; SOMMERLAD, 2007). O CTD é o
primeiro plugin a habilitar o uso do Eclipse para trabalhar com linguagem C/C++. O
Photran estende os pontos de extensão do CTD implementando suas interfaces. Um ponto
de extensão consiste em um local bem definido (no Eclipse) onde outros plugins contri-
buem com suas funcionalidades. Isso favorece o reuso dos elementos da interface gráfica,
assistentes, analisadores de erros, entre outros. A figura 2.2 apresenta um screenshot do
Photran sendo executado em ambiente Linux.
Um dos pontos de extensão mais importantes do Photran é o editor de código. A
28
Figura 2.2: Screenshot do Photran em ambiente Linux
linguagem Fortran permite dois tipos de edição de código: formato fixo (versão 77 e
anteriores) e formato livre (versão 90 e posteriores). O primeiro caso é uma herança da
época em que o código era impresso em cartões perfurados e precisava respeitar uma
borda inicial formada por 6 colunas, reservadas para labels de desvio de processamento
(colunas 1-5) e o caractere de continuação de linha (coluna 6). O código fonte do formato
fixo começa a ser considerado apenas na posição 7 e suporta até 72 caracteres (também
em função de limitações impostas pelos cartões perfurados).
O formato livre permite começar a escrever o código em qualquer lugar (não há uma
coluna específica para iniciar o programa). Em função das diferenças significativas no
processamento e visualização de uma e outra forma de escrita, o Photran disponibiliza
duas classes para implementar os editores visuais: FixedFormFortranEditor e FreeForm-
FortranEditor. Essas duas classes são sub-classes de AbstractFortranEditor que é im-
plementado pelo Photran e agrega métodos e funcionalidades comuns a ambos e que por
sua vez estende as características do editor padrão do Eclipse (TextEditor). A figura 2.3
apresenta a hierarquia de classes e o formato dos editores de código fixo e livre.
O editor de código também é responsável por acionar as classes que fazem o reco-
nhecimento da sintaxe Fortran, formatando visualmente diferentes elementos do código
29
Figura 2.3: Hierarquia de classes dos editores de código do Photran
(caracteres, variáveis, números, comandos, etc.). O Photran permite a utilização de al-
guns assistentes que completam o código na medida em que ele vai sendo digitado. Há
também alguns recursos bastante úteis para comentar e descomentar um bloco de código
selecionado ou ainda avançar ou recuar um bloco de código.
Também são disponibilizados assistentes para criação de projetos Fortran. Da mesma
forma, ao adicionar um novo arquivo de código fonte ao projeto, um assistente pode ser
utilizado para verificar se o nome do novo arquivo é válido para a linguagem Fortran,
considerando para isso a extensão do nome do arquivo que é fornecido.
Durante a edição do código fonte, é possível visualizar através do recurso Outline
View a estrutura hierárquica de elementos que compõem o código fonte. Existindo erros
sintáticos, é possível detectá-los durante a escrita do código (uma vez que a árvore sin-
tática fica impossibilitada de ser construída e a Outline View mostra uma mensagem de
erro). Ao clicar sobre um elemento da Outline View, o Photran posiciona o cursor sobre o
elemento de código mais significativo do editor que o representa.
Em relação ao processo de compilação, o Photran oferece recursos para que os pro-
jetos sejam gerenciados de automaticamente (neste caso, quando novos arquivos são adi-
cionados ao projeto, o arquivo makefile que faz a configuração da compilação é alterado
30
para considerar também o novo arquivo). Também é possível desabilitar este recurso.
A compilação é configurada por meio das opções do projeto e permite utilizar diferen-
tes compiladores. Da mesma forma, o Photran fornece alguns interpretadores de erros,
que a partir da saída (erros) gerada pelo compilador conseguem interpretar a mensagem e
apontar, no editor de código, a linha onde o erro ocorreu.
Além de todos estes recursos, normalmente presentes de uma forma ou de outra em
IDEs ou editores de código, o Photran oferece uma infraestrutura para refatoração de
código. Essa infratestrutura consiste de representações abstratas do programa (que per-
mitem navegar e alterar sua estrutura em alto nível), mecanismos para visualizar/comparar
diferenças antes e depois da refatoração e ainda meios de cancelar ou desfazer uma refa-
toração efetuada.
2.3.2 Refatorações do IDE Photran
Em sua versão atual (4 beta 5) o Photran disponibiliza duas técnicas de refatoração:
Rename e Introduce Implicit None.
2.3.2.1 Rename
É sempre recomendável que métodos, variáveis e tipos sejam nomeados de forma
que comuniquem facilmente sua intenção e revelem seu propósito. Um código fonte
de boa qualidade é aquele que pode ser entendido facilmente (dispensando até mesmo
comentários), ou seja, nomear adequadamente é uma prática importante e indispensável.
A refatoração rename poderia ser considerada uma ação semelhante a um “localizar
e substituir”. Através dela, uma palavra é localizada e modificada em todo o projeto,
considerando e observando corretamente o escopo do termo a ser refatorado. É neste
sentido que a refatoração rename difere bastante de uma ação “localizar e substituir”, uma
vez que uma expressão literal e um nome de variável tem escopos bem distintos dentro do
código fonte. Este tipo de refatoração se aplica em variáveis locais, subprogramas, tipos
derivados, módulos, namelists, block data e common blocks.
2.3.2.2 Introduce Implicit None
O Fortran não obriga a declaração explícita de tipos para as variáveis utilizadas no
programa, exceto em alguns casos especiais como variáveis lógicas, cadeias de caracteres
e vetores de um modo geral. No entanto, a declaração explícita de variáveis constitui uma
31
boa prática de programação.
A instrução IMPLICT NONE obriga que todas variáveis de um programa ou sub-
programa sejam declaradas explicitamente pelo programador. Se o comando IMPLICIT
NONE não for utilizado e as variáveis não forem declaradas explicitamente, o Fortran
utiliza-se da seguinte regra para determinar o tipo de dado de uma variável: se a primeira
letra da variável começar por I, J, K, L, M ou N será definida como inteiro, qualquer outra
letra será do tipo real.
A refatoração Introduce Implicit None adiciona o comando IMPLICIT NONE e as
declarações explícitas para todas as variáveis que não tiverem declaração. Tal técnica se
aplica a programas, subprogramas e módulos.
2.3.3 Requisitos para Automatização de Ações de Refatoração
Do ponto de vista prático, uma ferramenta de refatoração deve ser veloz, deve estar
integrada a um ambiente de desenvolvimento e deve dispor de formas para desistir ou
anular uma refatoração executada ou simulada. Uma ferramenta que deseja dispor de me-
canismos para automatização de técnicas de refatoração precisa minimamente, segundo
Roberts (1999), contemplar:
• Representação abstrata do programa: A reestruturação/manipulação no código
fonte de uma aplicação pela ferramenta de refatoração dificilmente é feita em baixo
nível (alterando estruturas textuais). Faz-se necessário que a ferramenta ofereça a
representação abstrata do programa por meio de uma árvore sintática.
• Banco de dados do programa: A ferramenta precisa guardar de forma atualizada
um conjunto de informações ligadas à representação abstrata do programa, mas
não hierarquizadas. Deve dispor de um repositório pesquisável, fornecendo um
conjunto de operações que subsidiam decisões em tempo de execução da técnica de
refatoração.
• Acurácia: é desejável que ao final da refatoração o programa refatorado preserve
o mesmo comportamento que tinha antes de sofrer a refatoração (CORNELIO,
2004). A ferramenta deve dispor de recursos para minimamente detectar a intro-
dução de um erro (e permitir desfazer as alterações). Também é desejável que as
técnicas implementadas conheçam suas limitações de forma a não permitir que as
32
mesmas, se acontecerem, afetem negativamente o código fonte da aplicação.
2.3.4 AST e VPG
Uma árvore sintática abstrata (Abstract Syntax Tree, AST) é uma estrutura para repre-
sentação do código do programa. Compõe-se de uma raiz da qual são derivados vários nós
que por sua vez compõe-se de outros nós. O último nível dessa árvore geralmente repre-
senta os comandos ou operadores da linguagem de programação. Cada nó é classificado
de acordo com seu funcionamento e suas ações. Por exemplo, um nó do tipo declaração
provavelmente derivará outros nós que representarão, por exemplo, o nome da variável
declarada e o tipo da mesma (eventualmente ainda um valor padrão de inicialização).
A construção de uma AST requer a existência de um analisador sintático específico
para a linguagem de programação com a qual se deseja trabalhar. A análise sintática
(parsing) é uma etapa do processo de compilação e pode ser definida com um algoritmo
que, a partir de uma sentença, constrói uma árvore gramatical (decompondo a estrutura
do código fonte a partir de uma gramática formal) (DELAMARO, 2004). Caso o código
fonte não possa ser decomposto segundo a estrutura gramatical, o processo de análise
sintática acusa um erro de sintaxe.
Um analisador sintático é responsável por validar a estrutura de um código fonte (no
caso deste trabalho, escrito em linguagem Fortran) e gerar uma sequência de derivação,
ou seja, uma árvore sintática abstrata (AST). Uma AST é uma estrutura hierárquica na
qual seus nós decompõem-se em conjuntos de nós filhos (terminais ou não terminais).
Em geral, os nós terminais representam tokens (comandos, expressões, operadores, etc.)
do código fonte.
A AST é peça chave para a automatização de ações de refatoração (OVERBEY;
JOHNSON, 2009). Ela possibilita ao desenvolvedor navegar pela estrutura do código
fonte, detectando correlações entre seus nós e identificando oportunidades de refatoração.
A ação de refatoração em geral introduz modificações na estrutura da AST (incluindo,
excluindo ou alterando o posicionamento dos nós). A figura 2.4 ilustra um código em
linguagem Fortran e sua respectiva AST (a figura foi produzida utilizando-se da OutLine
View do Photran).
Analisadores sintáticos são complexos de serem construídos e, dependendo da estru-
tura da linguagem de programação, podem demandar um considerável tempo de codifi-
cação e testes. Geradores de analisadores sintáticos são aplicações que a partir de uma
33
Figura 2.4: Código Fortran e sua AST - Abstract Syntax Tree
gramática (representando a estrutura de uma linguagem de programação) geram o código
fonte base de um algoritmo de análise sintática (um parser) (DELAMARO, 2004). Re-
cebem como entrada um arquivo especificando a gramática da linguagem e geram como
saída um código fonte em determinada linguagem, contendo rotinas que realizam o re-
conhecimento de sentenças segundo a gramática utilizada. São exemplos de ferramentas
para geração de analisadores sintáticos JavaCC (COPELAND, 2007), ANTLR (PARR,
2007) e Ludwig (OVERBEY; JOHNSON, 2008, 2009).
No caso do Photran, seu parser foi produzido utilizando-se do Ludwig. O projeto do
Ludwig nasce da idéia de produzir analisadores sintáticos e árvores sintáticas abstratas
com foco na simplificação e rapidez do processo de automatização de ações de refatora-
ção. Utiliza a notação EBNF (ISO, 1996) para a especificação da gramática e produz o
analisador sintático em código Java. Sua principal característica é a geração de árvores
sintáticas abstratas que podem ser manipuladas (Rewritable AST), ou seja, cujos nós po-
dem ser removidos, substituídos ou realocados de lugar, permitindo a partir dessa árvore
reconstruir o código fonte original (ou modificado) preservando até mesmo comentários,
espaços em branco, quebras de linha e formatações do programador. O Ludwig é parte
importante da ferramenta Photran e peça chave na implementação de ações de refatoração.
Além da representação abstrada da árvore sintática que é obitda pelo parser do Pho-
34
tran, uma outra estrutura muito importante também é alimentada durante este processo: o
Virtual Program Graph (VPG). O VPG agrega à árvore sintática abstrata outras ligações
entre seus nodos que não representam necessariamente a hierarquia da árvore. Algumas
dessas ligações adicionais podem ser, por exemplo, um vínculo entre a utilização de deter-
minada variável (em uma expressão) e sua respectiva declaração, ou ainda um comando e
seu escopo (bloco lógico de atuação). É por meio da VPG que se pode obter um conjunto
bastante rico de informações para subsidiar a manipulação dos nodos de uma AST.
Pode-se entender o VPG como um conjunto de arestas que ligam os nós de uma AST
de forma não hierarquizada. Na figura 2.5, é possível observar por meio de um pseudo-
código a AST do mesmo. As linhas que ligam a utilização da variável i à sua declaração e
essa ao escopo (PROGRAMA) na qual a mesma tem validade, são exemplos de informa-
ções obtidas por meio de consultas ao VPG.
Figura 2.5: Pseudo-código e seu VPG - Virtual Program Graph
O capítulo 3 fornece mais detalhes sobre como as técnicas de refatoração são im-
plementadas no Photran, quais são os requisitos e como as implementações podem ser
integradas à ferramenta. Na seção 3.3 são discutidas as técnicas implementadas por este
trabalho.
35
3 DESENVOLVIMENTO
3.1 Identificação das Técnicas de Refatoração
A primeira etapa do desenvolvimento e automatização de refatorações consiste da
identificação e descrição das técnicas escolhidas para tal. Durante a realização do presente
trabalho foram selecionadas 4 técnicas cuja descrição e motivação serão descritas nessa
seção. Estas técnicas têm diferentes objetivos:
• Evolução da linguagem (refatorar um código escrito para determinada versão de
Fortran substituindo-o por construções de uma versão mais recente);
• Design de código (refatorações que afetam apenas aspectos ligados à organização
do código fonte, o que pode facilitar a manutenção de códigos muito complexos);
• Explorar construções de código que oferecem melhor desempenho;
A primeira técnica de refatoração selecionada para ser automatizada afeta o design
de código e favorece a evolução da linguagem. Trata-se da substituição de operadores
obsoletos (nomeada na ferramenta Photran de Replace Obsolete Operators). Dentre as
várias evoluções sintáticas pelas quais Fortran tem passado ao longo do tempo, uma de-
las é a forma de representar os operadores relacionais. Na tabela 3.1 pode-se visualizar
as antigas e novas construções dos operadores relacionais e seu funcionamento. Em ge-
ral, as construções mais recentes têm melhor poder de expressão e são mais facilmente
entendidas (principalmente por programadores menos experientes em Fortran).
A utilização do novo formato de operadores relacionais foi introduzida à sintaxe da
linguagem Fortran a partir da versão 90. A substituição de operadores obsoletos por
novas construções simplifica o entendimento do código, tornando-o mais legível e auxilia
a evolução do código para uma sintaxe mais natural e recente. Não há nenhuma relação
36
Tabela 3.1: Antigas e novas construções de operadores relacionais de Fortran
Comparação Operador Obsoleto Novo Operador
Menor que (less than) .LT. <
Menor ou igual a (less or equal) .LE. <=
Maior que (great than) .GT. >
Maior ou igual a (great or equal) .GE. >=
Igual a (equal) .EQ. ==
Diferente de (not equal) .NE. /=
direta entre a utilização dessa técnica de refatoração com o ganho de desempenho, porém
conforme já fora mencionado na seção 2.1.2, um código mais limpo e legível oportuniza
a identificação de melhores construções ou reestruturações.
A figura 3.1 ilustra a ação Replace Obsolete Operators sendo utilizada pelo Photran.
Na região mais à esquerda da janela construída pelo Eclipse, o programador visualiza o
código original e na região à direita o código refatorado. Nessa última, as alterações rea-
lizadas estão em destaque. Essa janela permite ao programador aceitar ou não o resultado
da refatoração. Em não aceitando, nenhuma alteração é realizada.
Figura 3.1: Refatoração utilizando a técnica Replace Obsolete Operators
37
A segunda técnica de refatoração selecionada para ser automatizada, assim como a
primeira, também afeta o design de código e favorece a evolução da linguagem. Trata-se
da inclusão do atributo INTENT (nomeada na ferramenta Photran de Introduce INTENT).
O atributo INTENT é uma construção recente (versão 90 do Fortran) e é utilizada para
especificar a intenção de uso de determinado argumento em um subprograma. São três
formas possíveis de indicar a intenção de uso de um argumento com o atributo INTENT
(ADAMS et al., 2008):
• INTENT(IN): especifica que o argumento está sendo utilizado para passar dados
como entrada para o subprograma, sendo portanto definido antes da chamada ao
subprograma e não sendo utilizado para retornar resultados (não pode ser alterado
dentro do subprograma). Uma tentativa de alterar um argumento deste tipo pelo
subprograma é um erro que pode ser detectado se sua intenção for declarada.
• INTENT(OUT): especifica que o argumento está sendo usado para retornar resul-
tados da chamada feita pelo programa e não pode ser usado para fornecer dados de
entrada. Um argumento de subprograma com INTENT(OUT) não deve ser referen-
ciado antes que o subprograma o tenha inicializado. Um argumento INTENT(OUT)
precisa ser necessariamente uma variável (pois é nessa variável que o valor de re-
torno será atribuído). Expressões não podem ser usadas como parâmetros para
argumentos do tipo INTENT(OUT).
• INTENT(INOUT): especifica que o argumento que está sendo passado define um
valor de entrada e se for alterado seu valor permanecerá disponível após a execução
do subprograma. Pode ser referenciado antes de ser definido. Da mesma forma
que INTENT(OUT), um argumento recebido do tipo INTENT(INOUT) deve ser um
objeto de dados (uma variável).
Embora opcional, o uso de INTENT é altamente recomendado por dois motivos. O
primeiro é que permite ao programador conhecer a intenção dos argumentos de um sub-
programa apenas pela sua interface/declaração, sem a necessidade de ler todo seu código
(que pode ser bastante extenso). Isso favorece a legibilidade do código. O segundo mo-
tivo diz respeito a oportunizar meios para o compilador realizar verificações mais apu-
radas (detectar se o uso do argumento está inconsistente com a intenção declarada, por
exemplo) e utilizar estratégias de otimização. Uma vez que o compilador é informado
38
acerca de como os argumentos serão utilizados (e consegue validar isso), pode optar por
diferentes estratégias de armazenamento quando o programa for executado.
Em alguns casos, a melhor estratégia poderá ser a de fazer uma cópia do valor e
fornecer a cópia ao argumento. Outra forma seria realizar uma passagem de parâmetro por
referência (fornecendo diretamente o endereço de memória da variável correspondente ao
argumento). Neste caso são economizadas algumas instruções para fazer a cópia.
A principal motivação da técnica aqui nomeada de Introduce Intent é o fato de que
existe uma grande quantidade de código legado que despreza o uso de tal técnica (o pa-
râmetro INTENT é opcional e foi adicionado à linguagem Fortran em suas versões mais
recentes). Da mesma forma, identificar de forma manual todas as chamadas a subprogra-
mas e a intenção de utilização de seus argumentos é uma tarefa um tanto exaustiva, o que
justifica a necessidade de uma ação de refatoração automatizada.
A figura 3.2 demonstra a refatoração Introduce Intent aplicada a um típico código de
subprograma Fortran. No lado esquerdo da figura temos o código original, uma função
area, que recebe três parâmetros: h, b e r (não declarados com o atributo INTENT). No
lado direito da figura (código refatorado) é possível observar que a refatoração detectou o
tipo de INTENT de cada parâmetro e realizaou a alteração.
A terceira técnica de refatoração selecionada por este trabalho para ser automatizada,
afeta exclusivamente o design de código e é utilizada para empacotar um bloco de código
selecionado em um subprograma. Extrair subrotina (ou extrair método) é um exemplo
clássico de refatoração aplicável com poucas modificações a qualquer paradigma de pro-
gramação. Consiste basicamente em escolher um fragmento de código, transformar o
fragmento no corpo de um novo subprograma (ou método) e substituir o fragmento origi-
nal por uma chamada ao novo subprograma.
Fowler et al. (1999) dedicam um capítulo para abordar um conjunto e técnicas ligadas
à composição de métodos. Em geral, o problema está relacionado a códigos longos em
demasia que são divididos em porções menores e devidamente empacotadas em subpro-
gramas. A principal problemática de longos trechos de código é a excessiva informação
que fica ocultada pela complexidade da lógica associada (LAKHOTIA; DEPREZ, 1998).
A maior complexidade da técnica de extrair subprograma (nomeada de Extract Su-
broutine) são as variáveis existentes no corpo do código a ser extraído. É preciso uma
análise inicial para identificar se a variável é utilizada exclusivamente no trecho de có-
39
Figura 3.2: Refatoração utilizando a técnica Introduce Intent
digo que está sendo extraído ou se é referenciada além dele. No primeiro caso (mais
simples) a variável é tratada como local e precisa apenas ser declarada na nova subrotina
que será criada.
Uma variável que é acessada fora do bloco que está sendo extraída precisa ser trans-
formada em um parâmetro. O bloco de código extraído é transformado em um subpro-
grama e em seu lugar é adicionado uma chamada ao novo subprograma (informando os
parâmetros necessários). Essa técnica é bastante útil no trabalho de tornar um código
mais simples e legível. Porém, extrair de forma manual um subprograma (em um grande
trecho de código) requer bastante análise por parte do desenvolvedor, o que justifica a
necessidade de automatização de tal tarefa.
A figura 3.3 ilustra a refatoração Extract Subroutine sendo utilizada para extrair do
código (à esquerda) os comandos para construção de um menu. Um subprograma menu
é criado e adicionado ao código (logo após a instrução CONTAINS) e no lugar do código
40
original é feita a chamada CALL menu(numero). Neste caso, o código extraído faz uso
de uma variável (numero) que foi transformada em um parâmetro e que utiliza o atributo
INTENT(INOUT)
Figura 3.3: Refatoração utilizando a técnica Extract Subroutine
A última técnica de refatoração selecionada para ser automatizada foi escolhida em
função de sua relação direta ao ganho de desempenho. Trata-se do desenrolamento de
laço de repetição (Loop Unrolling) (HENNESSY; PATTERSON, 2002), que consiste em
potencializar o uso de instruções no corpo do laço de repetição objetivando diminuir suas
interações.
Em algumas construções de repetição utilizadas na programação estruturada, pode
existir um conjunto tão pequeno de instruções a serem executadas que boa parte da com-
putação acaba sendo realizada em função do controle do laço de repetição. Neste caso, a
verificação da condição de saída e o incremento da variável de controle aumentam consi-
deravelmente o número de instruções utilizadas pelo processador.
O desenrolamento de laço diminui a quantidade de comparações que são executadas
como condição de parada e também o número de incrementos realizados na variável de
controle do laço de repetição. Em sendo adicionadas mais instruções similares dentro do
mesmo laço, possibilita-se que a variável de controle seja alterada em um passo maior, e
41
a comparação passa a ser feita uma vez para cada grupo de instruções.
O procedimento básico para desenrolar um laço consiste em replicar o corpo do laço
pelo fator de desenrolamento (um número inteiro) e atualizar a construção do laço para
que o incremento do mesmo seja feito em função deste mesmo fator (DONGARRA;
HINDS, 1979). Havendo instruções que referenciam a variável de controle do laço, essas,
ao serem replicadas precisam ter a referência também incrementada. Em alguns casos, é
necessário adicionar uma instrução extra no início ou fim do laço de repetição para o caso
do fator de desenrolamento não ser múltiplo exato do número de iterações do laço.
Conforme a implementação mostrada na figura 3.4, o laço original manipula um ve-
tor indexado pela variável de controle i, que vai de 1 a 100 e executa uma linha interna
uma vez para cada posição do vetor. No laço desenrolado (ao lado), 5 execuções inter-
nas são realizadas e o incremento da variável de controle também acompanha este valor.
Neste exemplo, onde o laço de repetição foi desenrolado para um fator de 5, o número de
comparações feitas é reduzido de 100 para 20.
! Laço original !Laço desenrolado em 5 níveis
do i=1, 100 do i=1, 100, 5
c(i) = a(i) + b(i) c(i) = a(i) + b(i)
end do c(i+1) = a(i+1) + b(i+1)
c(i+2) = a(i+2) + b(i+2)
c(i+3) = a(i+3) + b(i+3)
c(i+4) = a(i+4) + b(i+4)
end do
Figura 3.4: Código comparativo - laço original e laço desenrolado
O desenrolamento de um laço tem influência direta no tempo de execução de um
programa, uma vez que diminui o overhead do controle do laço (condição de saída e
incremento) e também oportuniza melhores condições para execução de paralelismo de
instruções. Por outro lado, laços de repetição com grandes conjuntos de instruções e de-
senrolados para um número muito grande de níveis introduzem alguns efeitos colaterais à
aplicação, como por exemplo, aumento no número de instruções, o que prejudica o uso da
memória cache e da TLB (Translation Lookaside Buffer). Laços menores e desenrolados
para um fator aceitável de níveis, por outro lado, favorecem o uso da memória cache e da
TLB. O tamanho aceitável de níveis está diretamente ligada à arquitetura de execução.
42
Um outro efeito colateral do uso de laços de repetição desenrolados é o fato de que,
enquanto potencializam o desempenho, podem degradar a legibilidade do código. Desen-
rolar um laço de repetição manualmente é uma tarefa bastante propensa à adição de erros
involuntários (dado a complexidade do código gerado). Em função disso, a automatização
de tal técnica é muito importante (OVERBEY et al., 2005; JOHNSON et al., 2006).
É comum que essa técnica seja implementada por compiladores, reestruturando o có-
digo em baixo nível (AHO et al., 2006). Contudo, nem sempre o número de iterações
de um laço pode ser detectado pelo compilador (BACON; GRAHAM; SHARP, 1994) e
podem existir situações nas quais as otimizações do compilador não possam ser utilizadas
(em função de efeitos colaterais em outras partes do código).
Normalmente, os gargalos de desempenho estão localizados em partes específicas de
uma aplicação (MCCONNELL, 1993). Ou seja, as otimizações terão impacto signifi-
cativo apenas em algumas partes do código. Em boa parte dos casos, laços de repetição
representam estes gargalos. Considerando essa idéia, uma aplicação pode ser construída
com um foco maior na sua legibilidade e uma vez que a mesma é considerada funcio-
nal, as refatorações ligadas ao desempenho são utilizadas para, de forma automatizada,
reestruturarem o código e assim alcançar maiores requisitos de desempenho. Tais rees-
truturações podem ser realizadas inclusive em uma versão do código preparada para uma
arquitetura específica (mantendo-se a versão original). O uso de técnicas de refatoração
ligadas ao desempenho (entre elas loop unrolling) é pontencializado com a automatização
das mesmas.
3.2 Infraestrutura Disponível
A construção de ações de refatoração para a ferramenta Photran é feita em 3 pas-
sos: pré-validação, manipulação e pós-validação da AST. A utilização do framework do
Eclipse e do plugin Photran possibilita atuar sobre o código Fortran por meio da manipu-
lação da AST e da utilização da base de informações existentes no VPG. Existem métodos
que possibilitam navegar sobre a AST, recuperar informações acerca de seus nós e tokens
e ainda executar operações de atualização sobre ela (remoção, adição ou substituição de
nós). A utilização deste tipo de ferramenta abstrai do programador a ação direta sobre o
código fonte, respeitando eventuais dependências e interligações entre os nós.
Para implementar e integrar uma ação de refatoração ao Photran, faz-se necessário
43
estender o comportamento de algumas classes (CHEN; OVERBEY, 2008). A primeira é
responsável por receber a chamada do usuário e associar a ação de refatoração com seu
respectivo assistente. Essa classe deve estender a classe AbstractFortranRefactoringActi-
onDelegate e deve implementar os métodos de duas intefaces: IWorkbenchWindowActi-
onDelegate (permitindo que a chamada do usuário seja feita a partir do menu principal)
e IEditorActionDelegate (permitindo que a chamada do usuário seja feita a partir de um
menu de contexto no próprio editor).
A segunda classe a ser estendida é o assistente (wizard) da refatoração. É comum
que uma ação de refatoração solicite ao usuário alguma informação adicional para que
possa ser executada. Essa classe é estendida de AbstractFortranRefactoringWizard e ba-
sicamente se responsabiliza pela construção gráfica da janela do assistente. Seu método
construtor recebe como parâmetro um objeto para a terceira classe necessária: a ação de
refatoração.
A principal classe a ser codificada é a ação da refatoração. Essa classe estende a
superclasse FortranRefactoring (classe específica do Photran) que por sua vez estende a
classe Refactoring (que faz parte do framework do Eclipse). Nessa classe, quatro métodos
precisam ser codificados:
• getName(): como seu próprio nome já indica, é responsável por fornecer o título
da refatoração para que venha a ser utilizado em janelas e caixas de diálogo (do
Eclipse).
• doCheckInitialConditions() e doCheckFinalConditions(): são métodos chamados
antes de iniciar a ação e após sua conclusão, respectivamente. Podem ser utilizados
para a realização de pré e pós-validações. Ambos podem propagar uma exceção da
classe PreconditionFailure indicando que alguma condição para a ação de refatora-
ção não foi satisfeita e que a mesma não será realizada.
• doCreateChange() este é o método principal, é nele que são implementadas as
ações que modificam a AST do código fonte. Ao término de tais modificações, este
método chama dois outros métodos: addChangeFromModifiedAST() (para adicio-
nar as modificações feitas à AST utilizada pelo Photran) e releaseAllASTs() (para
forçar o Photran atualizar os controles visuais da AST assim como sua validação).
Uma vez que as classes estão implementadas, é necessário alterar o arquivo manifest
44
(plugin.xml) para indicar ao Eclipse que existem novos pontos de extensão que precisam
ser disponibilizados. O apêndice A descreve os pontos de extensão que precisam ser
descritos no arquivo manifest e apresenta um exemplo do mesmo.
3.3 Automatização de Refatorações
Essa seção apresenta as implementações que foram feitas para diferentes técnicas de
refatoração aplicáveis a código Fortran. As técnicas utilizadas possuem diferentes obje-
tivos, entre eles: evolução do código (substituição de construções obsoletas), design de
código (melhores práticas que favorecem a interpretação do código, tornando-o mais sim-
ples) e desempenho (reestruturação do código com o objetivo de melhorar o desempenho
da aplicação). Na seção 3.1 as técnicas, sua motivação e utilidade foram apresentadas.
A seguir são discutidos aspectos técnicos ligados à mecânica (breve descrição das etapas
necessárias à refatoração) e à implementação (forma como automatização foi feita e como
a infraestrutura do Photran foi utilizada).
3.3.1 Substituir Operadores Obsoletos (Replace Obsolete Operators)
A substituição de operadores obsoletos consiste na alteração de símbolos obsoletos da
linguagem, neste caso operadores relacionais, por suas construções mais recentes. É uma
técnica ligada à evolução e design do código fonte.
3.3.1.1 Mecânica
A mecânica de funcionamento da substituição de operadores obsoletos consiste em
percorrer a árvore sintática em busca de nós que representem operadores. Ao identificar
tais nós, deve-se verificar se são operadores relacionais e qual é o texto de seu token
(token são nós folha da AST, representam comandos ou nomes, por exemplo, variáveis,
cadeias de caracteres, valores, etc.). Ao identificar uma construção obsoleta, o texto do
token correspondente deve ser alterado para o novo formato do operador relacional. Uma
vez que somente nós da AST do tipo operadores são alterados, não há risco da aplicação
apresentar mau comportamento após a refatoração.
3.3.1.2 Projeto e Implementação
O framework do Photran dispõe de uma classe denominada ASTOperatorNode que
representa um nó do tipo “operador”. Essa classe disponibiliza métodos para validar o
45
tipo de operador que o objeto em questão representa (ex.: hasLtOp() retorna verdadeiro
se o operador em questão é um “menor que”).
Conforme discutido anteriormente, é necessário visitar todos os nós da árvore sintática
que são operadores e verificar o tipo de operação que realizam. Ao detectar operadores
relacionais em antigas construções, o objeto nó terá o texto do seu único token (objetos
da classe ASTOperatorNode possuem um único token que representa o texto do operador)
alterado para o texto equivalente na nova construção, conforme demonstrado na tabela
3.1. Na figura 3.5 é possível visualizar o código fonte do método que visita os nós da
árvore sintática e realiza as alterações necessárias.
public void visitASTNode(IASTNode node)
{
if (node instanceof ASTOperatorNode)
replaceOperatorIn((ASTOperatorNode)node);
traverseChildren(node);
}
private void replaceOperatorIn(ASTOperatorNode op)
{
if (op.hasLtOp()) {
setText(op, "<");
} else if (op.hasLeOp()) {
setText(op, "<=");
} else if (op.hasEqOp()) {
setText(op, "==");
} else if (op.hasNeOp()) {
setText(op, "/=");
} else if (op.hasGtOp()) {
setText(op, ">");
} else if (op.hasGeOp()) {
setText(op, ">=");
}
}
private void setText(ASTOperatorNode op, String newText)
{
op.findFirstToken().setText(newText);
changedAST = true;
}
Figura 3.5: Seção de código da refatoração Replace Obsolete Operators
46
3.3.2 Introduzir atributo INTENT (Introduce INTENT)
A introdução do atributo INTENT deve ser realizada após a seleção, por parte do pro-
gramador, de um subprograma do código fonte (no caso de Fortran, um bloco SUBROU-
TINE ou FUNCTION). Os parâmetros do subprograma devem receber o atributo INTENT
de acordo com a forma que são utilizados dentro do subprograma. Um argumento pode
ter basicamente duas formas de utilização: ser referenciado ou ser modificado.
Algumas formas de se modificar o conteúdo de um argumento podem ser (ISO, 1997):
um comando de atribuição, utilização do parâmetro como índice em um laço de repeti-
ção indexado, através de entrada de dados (READ) ou então por meio de chamadas de
subprogramas em que o atributo INTENT(OUT) ou INTENT(INOUT) é utilizado. Há ou-
tras formas de atribuição, menos frequentes no código, que não serão consideradas neste
estudo (ISO, 1997).
Se o argumento não sofre nenhum tipo de modificação (considerando as formas cita-
das anteriormente) mas é referenciado, por exemplo, em uma expressão ou comando de
consulta ao seu valor, então pode-se inferir que o argumento é apenas referenciado. Em
função da utilização que um argumento tem, podemos definir e alterar seu comando de
declaração para INTENT(IN) se ele é apenas referenciado, INTENT(OUT) se ele é apenas
modificado ou INTENT(INOUT) se ele sofre modificações e é referenciado (antes de ser
modificado).
Um requisito importante da técnica Introduce INTENT é que o subprograma que está
sendo refatorado (ou o programa principal que o contém) precisa utilizar-se da declara-
ção explícita de tipos (deve declarar o comando IMPLICIT NONE exigindo que todas
as declarações explicitem o tipo de dado). Este requisito garante que todos os argumen-
tos estejam declarados (com seu tipo bem definido) evitando que essa técnica precise se
preocupar também com a definição dos tipos (tarefa que já é contemplada pela técnica
Introduce Implict None, detalhada na subseção 2.3.2).
3.3.2.1 Projeto e Implementação
A implementação da técnica Introduce INTENT requer inicialmente um conjunto de
validações, dentre elas: verificar se o escopo selecionado pelo programador representa um
subprograma, se possui parâmetros e se utiliza da declaração explícita de tipo. Para tanto,
foi definido um atributo privado (subprogram) na classe que implementa a refatoração
47
(IntroIntentRefactoring) para guardar o nó da AST que representa o subprograma seleci-
onado pelo programador e que será manipulado. Este atributo é declarado para um tipo
especial de classe implementada pelo framework do Photran que representa um escopo
no código, a classe ScopingNode.
Um objeto da classe ScopingNode representa uma unidade do código Fortran que
agrupa um conjunto de outras unidades. São exemplos de unidades Fortran descenden-
tes de ScopingNode: ASTMainProgramNode (PROGRAM, corpo do programa princi-
pal), ASTFunctionSubProgramNode (FUNCION, corpo de uma função), ASTSubroutine-
SubprogramNode (SUBROUTINE, corpo de um procedimento), ASTModuleNode (MO-
DULE, corpo de um módulo), etc. A classe ScopingNode oferece um conjunto de méto-
dos relacionados à unidade do código que representa, como por exemplo, obter a lista de
variáveis declaradas dentro do escopo.
Para validar se o escopo selecionado pelo programador é um subprograma, são utili-
zados dois métodos: isSubroutine(), que verifica se a classe do escopo selecionado é uma
instância de ASTSubroutineSubprogramNode, e isFunction() que verifica se a classe do
escopo selecionado é uma instância de ASTFunctionSubprogramNode. Se o resultado de
um dos dois métodos for verdadeiro, então a seleção feita pelo programador é válida.
O passo seguinte, considerando que o conteúdo selecionado pelo programador é um
subprograma, é verificar se o mesmo exige a indicação explícita de tipo nas variáveis e
parâmetros. Isso irá garantir que todo parâmetro utilizado esteja declarado de forma que
a ação Introduce Intent não precise se preocupar com a necessidade de realizar primei-
ramente a declaração das variáveis. O método isImplicitNone() da classe ScopingNode
realiza essa verificação.
A última validação é descobrir, dentre as declarações do escopo, quais representam
argumentos do subprograma. Uma classe especial, Definition, é provida pelo VPG do
Photran. Um objeto Definition contém informações sobre a declaração de uma variável.
É possível, por exemplo, a partir de um token que representa a utilização de uma variável,
obter sua declaração. Pode-se construir uma lista com todas as definições do escopo que
representam argumentos. Essa lista servirá de base para o processamento que irá definir
para cada declaração se ela é alterada, referenciada ou alterada e referenciada. O código
da figura 3.6 demonstra como a lista de definições pode ser obtida a partir do escopo e de
que forma seu conteúdo pode ser pesquisado.
48
List<Definition> definicoes = subprogram.getAllDefinitions();
List<Definition> defQueSaoArgumentos = new LinkedList<Definition>();
for (Definition def : definicoes){
if (def.isSubprogramArgument()) {
defQueSaoArgumentos.add(def);
}
}
Figura 3.6: Seção de código da refatoração Introduce INTENT
Uma vez que as declarações dos argumentos são conhecidas é preciso saber, para cada
uma delas, de que forma seu conteúdo é acessado/alterado. Para tanto, são definidos dois
métodos recursivos cujo objetivo é percorrer os nós da AST (dentro do escopo do subpro-
grama) à procura de construções que alteram ou que apenas referenciam as declarações.
Os métodos hasAssigment() e isReferenced() recebem como parâmetro uma definição
de argumento e um nó do subprograma. De forma recursiva, cada nó recebido é pesqui-
sado à procura de classes que caracterizem alterações ou referências ao código (ASTAs-
signmentStmtNode e ASTReadStmtNode, por exemplo). Ao encontrar nós que satisfaçam
aos critérios, a recursividade é encerrada e o resultado positivo é retornado. Ao final deste
processo é possível inferir, para cada declaração de parâmetro, se o mesmo é modificado,
referenciado ou ambos (dentro do escopo do subprograma refatorado).
Antes de concluir a refatoração é necessário verificar se os argumentos do subpro-
grama em questão não são submetidos a outros subprogramas e, se o são, é preciso
então descobrir e verificar de que forma estes argumentos são tratados. Independente
do que foi descoberto no primeiro passo, essa nova informação precisa ser considerada
em conjunto. Por exemplo, suponhamos que um determinado argumento é apenas refe-
renciado no corpo do procedimento, porém é submetido a uma função onde é utilizado
o atributo INTENT(OUT). Neste caso, o argumento será refatorado para considerar IN-
TENT(INOUT).
A tarefa de descobrir se existem chamadas a outros subprogramas e se nessas chama-
das são passados argumentos do subprograma principal precisa de duas informações: as
interfaces dos subprogramas utilizadas na aplicação e as interfaces das chamadas a sub-
programas feitas a partir do subprograma que está sendo refatorado. Uma classe auxiliar
foi construída de forma a guardar essas informações: SubProgramInformation.
A classe SubProgramInformation foi especificada com o objetivo de guardar (para
49
posterior consulta) o nome do subprograma (subrotina ou função), o nome dos parâme-
tros e o tipo de INTENT de cada um. Duas listas de SubProgramInformation são cons-
truídas. A primeira guarda todos os subprogramas, parâmetros e tipos de INTENT que
são chamados a partir do subprograma refatorado. A segunda guarda todas as interfaces
disponíveis na aplicação (inclusive em outros arquivos do projeto, além daquele que está
sendo refatorado). Essas listas são construídas ainda na fase de pré-validação (no método
doCheckInitialConditions()).
Uma vez que as duas listas foram alimentadas, parte-se da lista de subprogramas cha-
mados e pesquisa-se a definição de argumentos na lista de interfaces da aplicação. Essa
informação é usada em conjunto com o resultado dos métodos hasAssigment() e isRefe-
renced() para inferir o tipo de INTENT que cada parâmetro irá receber.
De forma a efetivar a ação de refatoração, o atributo INTENT e o tipo devidamente
identificado (IN, OUT ou INOUT) são incluídos logo após a definição do tipo da variável.
Um novo nó é construído utilizando-se do método auxiliar parseLiteralStatement() (da
classe FortranRefactoring), que a partir de valor literal (string) produz um nó para a AST.
Este nó substitui a declaração existente com o método da AST replaceWith().
Um detalhe a ser observado é a forma como o parâmetro foi declarado. Na figura 3.7
são demonstradas 3 formas de se declarar um mesmo atributo (todas elas válidas para o
Fortran). No primeiro caso (soma), antes de introduzir o INTENT é preciso adicionar o
sinal de “::” (duplo dois pontos) entre o tipo e o nome da variável. No segundo caso
(minimo e maximo) há uma declaração múltipla. Essa situação não é suportada na versão
atual (da ação de refatoração) e em existindo, o programador é alertado de que múlti-
plas declarações não são suportadas. Por último, (media) é uma declaração onde não é
necessário fazer nenhuma alteração a não ser incluir o parâmetro INTENT.
SUBROUTINE FOO(soma, media, minimo, maximo)
real soma
real :: minimo, maximo
real :: media
!Implementação
END SUBROUTINE FOO
Figura 3.7: Exemplo de declaração de parâmetros
50
3.3.3 Extrair Subrotina (Extract Subroutine)
Para extrair um subprograma, o programador deverá selecionar no editor de código
um conjunto de linhas e será interrogado por um assistente acerca do nome do novo sub-
programa. A ferramenta deve verificar se o nome fornecido não está sendo utilizado e, se
estiver, o programador deve ser alertado para escolher outro nome.
O código a ser extraído deve respeitar os limites dos blocos de código, ou seja, a
aplicação não pode permitir que, por exemplo, um comando DO (abertura de um laço de
repetição) seja separado do seu finalizador END DO. Neste sentido, os desvios rotulados
GO TO constituem um problema, uma vez que podem direcionar o fluxo de execução
para qualquer região acima ou abaixo do código da aplicação. Havendo qualquer rótulo
ou instrução de desvio rotulada no trecho de código escolhido, a ferramenta não deve
permitir a extração.
Declarações de variáveis somente podem ser extraídas se as únicas referências a elas
estiverem também contidas no bloco de código a ser extraído. Variáveis que são refe-
renciadas unicamente no bloco extraído podem ser transformadas em variáveis locais e a
declaração externa pode ser removida. Variáveis que são referenciadas fora do bloco ex-
traído precisam ser transformadas em argumentos que devem ser fornecidos na chamada
ao subprograma.
Deve ser considerada a existência de uma cláusula CONTAINS que no código de For-
tran delimita o local onde os subprogramas são declarados. Na existência da cláusula
CONTAINS, a nova subrotina é adicionada imediatamente após ela. Em não existindo
uma cláusula CONTAINS, então é necessário primeiramente adicioná-la.
3.3.3.1 Mecânica
Inicialmente, deve-se verificar dentro do conjunto de comandos selecionados para
extração se existe a utilização de variáveis. Se não existirem variáveis, a refatoração
deve simplesmente declarar um novo subprograma (SUBROUTINE) contendo o código
selecionado pelo programador. No local onde antes existia o código que foi selecionado
deve ser incluíndo uma chamada ao subprograma (no caso do Fortran, através do comando
CALL).
Se o código selecionado para extração utilizar variáveis, é necessário observar se essas
variáveis também são manipuladas ou referenciadas em áreas de código externas ao bloco
51
selecionado (antes ou depois). Em não existindo referências externas (fora do bloco ex-
traído) às variáveis utilizadas, então elas simplesmente precisarão ser declaradas no sub-
programa que será criado. Opcionalmente, a declaração de variáveis que são utilizadas
exclusivamente no bloco a ser extraído pode ser eliminada.
Existindo referências externas para as variáveis utilizadas no bloco a ser extraído,
faz-se necessário transformar tais variáveis em parâmetros. Neste caso, a declaração da
subrotina será acompanhada de uma lista de parâmetros e os mesmos deverão ser declara-
dos no cabeçalho da subrotina (antes do corpo de código que foi extraído). Recomenda-se
o uso do atributo INTENT (discutido na seção anterior), em função dos benefícios já men-
cionados.
A chamada ao novo subprograma deverá ser acompanhada da relação de variáveis
que precisam ser passadas como parâmetro. É importante observar que a ordem dos
parâmetros na chamada ao subprograma deve ser a mesma na qual o subprograma espera
recebê-los. Ao final, o bloco que deu origem à extração de código pode ser removido,
sendo substituído pela chamada ao novo subprograma.
3.3.3.2 Projeto e Implementação
A automatização da técnica Extract Subroutine exige inicialmente a construção de um
assistente (wizard) para interrogar o programador acerca do nome que ele deseja atribuir
à nova subrotina. Para tanto, implementa-se o método doAddUserInputPages() da classe
que estende a superclasse AbstractFortranRefactoringWizard. Este método utiliza-se de
recursos visuais para construir uma interface gráfica padrão. Neste caso, a única infor-
mação a ser solicitada é o nome da nova subrotina. A figura 3.8 demonstra a interface da
janela do assistente.
Figura 3.8: Tela do assistente da refatoação Extract Subroutine
52
A janela do assistente somente é invocada pelo Photran após a fase de validação ini-
cial, que neste caso deve ter duas preocupações básicas: certificar-se de que o programa-
dor selecionou uma região de código e verificar se a mesma é válida. O método findEnclo-
singStatementSequence() (da classe FortranRefactoring) é responsável por retornar uma
lista de nós representando a região selecionada. A validação da lista de nós é feita consi-
derando a existência de declarações cujas variáveis são utilizadas externamente ao bloco
selecionado (o que não é permitido) e a existência de construções como DO..END DO
(que devem ser iniciados e finalizados dentro do bloco selecionado). Desvios de fluxo
rotulado (GO TO) nessa implementação também não são permitidos.
Ainda na fase de validação, é preciso identificar a existência da cláusula CONTAINS.
Para que um programa Fortran conheça seus subprogramas, eles devem ser declarados
logo após essa cláusula. A existência do comando CONTAINS não é obrigatória (é possí-
vel que o programa não tenha nenhum subprograma declarado), mas deve ser verificada,
pois é após ela que a nova subrotina será declarada. A inexistência da cláusula CON-
TAINS indica que a mesma precisa ser declarada. Neste caso, é preciso guardar o nó
representando o final do programa (END PROGRAM), pois a cláusula CONTAINS e a
nova subrotina serão incluídos imediatamente antes dele.
Deve-se ressaltar que a janela do assistente é invocada pelo Photran após a fase de
validação inicial. Em função disso, a verificação do nome fornecido pelo programador
deverá ser validada pelo próprio assistente através da chamada de um método público
da ação de refatoração que verificará a disponibilidade de utilização do nome fornecido.
Caso o nome já seja utilizado, a própria janela do assistente pode avisar o programador
solicitando a indicação de outro nome.
Uma vez que o código a ser extraído foi validado, é necessário construir uma lista
de variáveis que são acessadas pelo bloco selecionado. Por meio de uma pesquisa recur-
siva em todos os nós selecionados são descobertas as variáveis utilizadas (uma variável
é um nó pertencente à classe ASTNameNode ou ASTDataRefNode). Para cada variável
descoberta e adicionada na lista guarda-se em uma outra lista um indicativo (verdadeiro
ou falso) de que a variável é ou não referenciada fora do bloco selecionado.
Para descobrir se uma variável é utilizada/referenciada fora do bloco selecionado,
o método isVariableReferencedIntoScope() foi desenvolvido. Basicamente, ele percorre
recursivamente todos os nós do escopo (programa ou subprograma) no qual o bloco a
53
ser extraído se encontra, exceto as linhas selecionadas para extração. O método recebe o
nó que representa uma variável referenciada dentro da seleção feita pelo programador e
retorna verdadeiro caso ela tamém seja utilizada fora da seleção, ou falso caso não seja.
Em função do processamento da lista de variáveis e de sua indicação de utilização
ou não utilização fora do bloco a ser extraído, é possível inferir quais variáveis serão
consideradas parâmetros (aquelas cujo indicador de utilização for verdadeiro) e quais
serão apenas declaradas como variáveis locais (demais variáveis). No caso das variáveis
que serão consideradas parâmetros, é preciso submetê-las aos mesmos procedimentos
discutidos na subseção 3.3.2, relativos à adição do atributo INTENT.
Para definir o INTENT de uma variável, deve-se verificar se a mesma é referenciada
e se é alterada. A combinação dessas informações irá indicar o tipo de INTENT que será
utilizado para a mesma. Variáveis apenas referenciadas são consideradas INTENT(IN),
variáveis que são apenas alteradas são consideradas INTENT(OUT) e variáveis que são
alteradas e referenciadas são consideradas INTENT(INOUT). Além disso, é preciso ve-
rificar se o código extraído não realiza chamadas a outros subprogramas (subrotinas ou
funções), sendo que neste caso o valor dos atributos INTENT destes outros subprogramas
também precisam ser considerados.
Para finalizar, é necessário criar o nó correspondente à nova subrotina. Para tanto, o
nome fornecido pelo programador (e já validado) e a lista de variáveis que representam
os parâmetros são concatenados ao comando SUBROUTINE para formar a base da nova
subrotina. Na sequência, todas as variáveis utilizadas no interior da subrotina são declara-
das (utilizando o mesmo formato da sua declaração original), aquelas que são parâmetros
recebem o atributo INTENT correspondente. Por fim, o bloco de comandos extraídos
também é concatenado à nova subrotina e ao comando END SUBROUTINE.
O resultado da concatenção anterior é transformado em um nó (ASTSubroutineSub-
programNode) através do método parseLiteralStatement() e é adicionado logo após o nó
ASTContainsStmtNode (se o comando CONTAINS existir) ou então antes do ASTEndPro-
gramStmtNode (END PROGRAM), neste caso concatenando-se ainda o comando CON-
TAINS. O último procedimento a ser feito é substituir o primeiro nó da seleção feita pelo
programador por uma chamada CALL (concatenada ao nome fornecido e a lista de parâ-
metros). Os demais nós são removidos através do método removeFromTree().
Para reorganizar (endentar) o código, pode-se utilizar o método estático reindent() da
54
classe auxiliar Reindenter. Baseado no nó que foi adicionado e o objeto que representa
a AST (ambos passados por parâmetro), o método reident() reorganiza a representação
textual da AST (na região modificada).
3.3.4 Desenrolar Laço de Repetição (Loop Unrolling)
O desenrolamento de um laço de repetição pode ser aplicado a qualquer tipo de estru-
tura de repetição (com pré-validação, com pós-validação ou indexada). Neste trabalho,
contudo, considera-se apenas laços de repetição indexados, ou seja, laços que são contro-
lados por um índice (variável) que é incrementado em uma unidade a cada iteração.
O programador deverá fornecer um laço de repetição através de uma seleção de có-
digo. Essa seleção, para ser válida deverá começar com uma instrução DO e ser encerrada
por uma instrução END DO, formando um bloco de código único. Para ser válido, o laço
selecionado deverá ser do tipo indexado, ou seja, deverá conter uma variável de controle
com uma expressão de inicialização e um limite.
O limite pode ser um valor inteiro, uma variável e até mesmo uma expressão. O
uso de expressões, embora seja permitido, não é recomendado, uma vez que irá forçar
o processador resolver a expressão a cada iteração, desperdiçando processamento. Se
o limite for uma expressão o programador poderia simplesmente retirá-la da estrutura
de controle do laço de repetição e utilizar uma variável temporária para computar seu
resultado (antes do laço). Essa variável de controle pode então ser utilizada como limite
do laço de repetição (essa é uma boa prática que melhora o desempenho do código).
O número de níveis (fator de desenrolamento do laço) e o nome de uma variável
auxiliar também deverão ser informados pelo programador. A variável auxiliar será usada
para computar se o limite do laço é múltiplo do fator informado. Neste caso, deve ser
permitido que a variável informada já exista, pois mais de um laço pode estar sendo
desenrolado na mesma aplicação e é desejável reaproveitar a variável temporária.
3.3.4.1 Mecânica
Para demonstrar a mecânica da refatoração Loop Unrolling será utilizado um laço
de repetição simples (e não desenrolado) representado na figura 3.9. O laço possui um
índice de controle representado pela variável i que é iniciado por um valor armazenado na
variável inicio e executa o número de vezes definidas na variável final. O corpo do laço
é composto por dois comandos, um deles mais simples (acumula 5 ao valor existente na
55
variável cont e não utiliza a variável de controle do laço i) e outro comando que indexa
um vetor (a), utilizando-se da variável de controle do laço (i).
do i = inicio, final
cont = cont + 5
a(i) = a(i) + cont
end do
Figura 3.9: Exemplo de laço de repetição (não desenrolado)
Inicialmente é preciso certificar-se de que o número de vezes que o programador de-
seja desenrolar o laço (variável fator) seja múltiplo do valor final do laço (variável final).
Caso não seja múltiplo, é preciso executar o corpo do laço ao menos uma vez e iniciar a
execução do laço desenrolado na segunda iteração. Isso pode ser feito introduzindo uma
estrutura condicional (IF THEN) antes do laço desenrolado.
A estrutura condicional adicionada deverá verificar por meio do comando MOD (resto
da divisão) se o limite do laço é múltiplo do número de níveis do desenrolamento. Se não
for, então o corpo do laço original deverá ser executado integralmente. Além disso, é
necessário inicializar uma variável (indicada pelo programador, e aqui representada por
istart) para indicar se as iterações do laço deverão começar a partir da segunda, ou seja,
a inicialização do laço desenrolado poderá ser acrescida de uma unidade em função o
comando executado pela estrutura condicional citada anteriormente. Essa variável deve
conter o valor zero antes do teste condicional. A estrutura condicional adicionada pode
ser visualizada pela figura 3.10.
Uma vez definido o início das iterações do novo laço de repetição, a instrução de
declaração do laço de repetição deverá ser alterada em relação ao laço original com a
inclusão do parâmetro de incremento, que será exatamente igual ao fator informado. Para
que o laço seja desenrolado corretamente, o incremento do laço original não poderá ser
diferente de 1.
Por fim, o último passo é repetir o corpo do laço original considerando o valor de fator,
ou seja, se o programador escolheu desenrolar o laço em 3 níveis (fator = 3), o corpo do
laço será replicado 3 vezes. É importante observar que qualquer instrução que vier a ser
repetida e fizer uso da variável incrementada pelo laço (i) deverá, em cada repetição, ter
seu valor incrementado. A exceção fica por conta da primeira vez, na qual a construção
original permanecerá inalterada. A figura 3.10 demonstra um laço de repetição que foi
56
desenrolado em 3 níveis, de acordo com a mecânica proposta para essa refatoração.
istart = 0 !variável indicada pelo programador
! Verifica se o n
o
de níveis é múltiplo do limite do laço
if (mod(final,niveis) /= 0) then
cont = cont + 5 !Instrução original
a(inicio) = a(inicio) + cont !Instrução original alterada
!Variável auxiliar indicando que o laço deve
!começar a partir da 2
a
iteração
istart = 1
end if
! O início é definido em função do valor de istart
do i = inicio + istart, n, 3
cont = cont + 5 !Instrução original
a(i) = a(i) + cont !Instrução original
cont = cont + 5 !Instrução original
a(i+1) = a(i+1) + cont !Instrução original alterada
cont = cont + 5 !Instrução original
a(i+2) = a(i+2) + cont !Instrução original alterada
end do
Figura 3.10: Laço de repetição desenrolado em 3 níveis
3.3.4.2 Projeto e Implementação
A primeira validação a ser feita na implementação da refatoração Loop Unrolling
é validar se a seleção de código feita pelo programador representa de fato um laço de
repetição. A versão atual da AST do Photran não implementa o par DO .. END DO como
sendo um único nó, o que faz com que o código da refatoração Loop Unrolling tenha que
ser consistido por um algoritmo próprio.
Para que a seleção seja válida ela deve começar com uma instrução DO (classe AST-
DoConstructNode) e ser encerrada por uma instrução END DO (classe ASTEndDoStmt-
Node), sendo que entre estes dois nós não poderá existir um número ímpar de outras
instruções, sejam DO ou END DO. Conforme já fora mencionado anteriormente, outros
blocos de construção de laços como DO WHILE não são considerados nessa versão da
implementação.
Além de validar o tipo de construção do laço é necessário identificar a presença da
variável de controle e das expressões de inicialização e finalização do laço. A existên-
57
cia dessas informações indicará que o laço de fato é indexado e não uma outra constru-
ção utilizando-se do comando DO (como DO-CYCLE-EXIT-END DO ou DO-EXIT-END
DO), que também são possíveis (e utilizam-se da mesma classe para representá-los (AST-
DoConstructNode) na AST do Photran.
Todas as informações necessárias para implementar a mecânica dessa refatoração pre-
cisam ser coletadas e armazenadas em atributos da classe, entre elas: o nó que representa a
variável de controle, as expressões de inicialização e de finalização, o bloco de comandos
do interior do laço e os nós que representam os comandos DO e END DO (que juntamente
com o interior do laço original ao final serão removidos da AST).
Uma vez que se tem conhecimento de todas as informações necessárias e também o
número de níveis e o nome da variável auxiliar, o desenrolamento do laço pode ser feito
de forma bastante simples seguindo a mecânica que foi explicada anteriormente. Inici-
almente um nó ASTIfConstructNode representando a estrutura de decisão inicial é cons-
truído. Ele irá compor o comando inicial do conjunto de instruções que irão representar o
laço desenrolado. O método getIfConstructNode() foi definido para retornar um nó ASTIf-
ConstructNode contendo o teste condicional para validar se o número de níveis informado
é múltiplo da expressão de limite do laço original. Na figura 3.11 demonstra-se como o
método getIfConstructNode() foi implementado, considerando os atributos coletados e o
bloco de comandos do antigo laço que serão utilizados.
O passo seguinte é definir um bloco DO..END DO contendo no nó ASTDoConstruct-
Node a nova expressão de inicialização (a antiga mais o valor contido na variável infor-
mada pelo programador) e ao final, a indicação de incremento do laço, que ao invés de 1
(ou vazio) do laço original agora será o valor informado para o fator de desenrolamento
(número de níveis). Por fim, repete-se a lista de comandos do laço original para tantas
vezes quanto determinado pela variável fator. A cada repetição dos blocos de comando,
as expressões que fizerem uso da variável de controle são incrementadas conforme o nú-
mero da repetição, lembrando que a primeira inclusão do bloco de comando não altera a
variável de controle, a segunda inclusão altera em uma unidade, e assim sucessivamente.
Para finalizar, os nós representando a inicialização da variável de controle, a estrutura
condicional e o bloco do laço de repetição são agrupados e adicionados no lugar da ins-
trução DO (no laço original). O bloco do antigo laço e as instruções abrangidas entre ele
e o comando de finalização (END DO) são removidos. Na figura 3.12 podemos observar
58
public ASTIfConstructNode getIfConstructNode(){
String s = "";
s = CRLF +
"if (mod(" + limitControl.getText() + "," +
String.valueOf(getProfundity()) + ") /= 0) then" +
CRLF;
for (int i=0; i<assignmentsList.size(); i++){
s = s.concat(SourcePrinter.getSourceCodeFromASTNode(
assignmentsList.get(i))) + CRLF ;
}
s = s.concat(getVariableName() + " = 1 " + CRLF +
"end if " + CRLF);
return (ASTIfConstructNode)parseLiteralStatement(s);
}
Figura 3.11: Implementação do método getIfConstructNode()
a refatoração sendo automatizada pela ferramenta Photran. Utilizou-se o mesmo exemplo
demonstrado anteriormente (na figura 3.9) para simplificar o entendimento.
59
Figura 3.12: Refatoração utilizando a técnica Loop Unrolling
60
4 APLICAÇÃO E AVALIAÇÃO
4.1 Metodologia
Para avaliar o impacto da utilização de técnicas de refatoração em aplicações de alto
desempenho escritas em linguagem Fortran, o trabalho utilizou-se do código fonte de uma
aplicação cedida pelo Laboratório de Micrometeorologia (LµMet) vinculado à Universi-
dade Federal de Santa Maria. O objetivo deste estudo de caso é avaliar de que forma a
utilização de técnicas de refatoração podem influenciar no desempenho (de forma positiva
ou negativa) da referida aplicação. As técnicas utilizadas cujos resultados serão avalia-
dos são: Introduce INTENT, Extract Subroutine e Loop Unrolling, as mesmas que foram
descritas, automatizadas e integradas ao IDE Photran, conforme detalhado no capítulo 3.
A aplicação alvo foi escrita em linguagem Fortran 77 e utiliza algumas construções
desaconselhadas por versões mais recentes da linguagem Fortran, como por exemplo a
utilização de desvios rotulados (GO TO) e declaração implícita de variáveis. Antes de
iniciar a avaliação, o código da aplicação alvo foi preparado para receber as refatorações.
Duas ações foram realizadas neste sentido: os laços de repetição a serem refatorados e
que utilizavam-se de desvios rotulados foram transformados em laços do tipo DO..END
DO (isso foi feito manualmente). A segunda adaptação no código foi a eliminação de
tipos implícitos, utilizando-se para isso a refatoração Introduce Implicit None, disponível
no IDE Photran.
Partindo-se do código original acrescido das evoluções do código citadas anterior-
mente, a avaliação foi organizada da seguinte forma:
• Etapa 1: mensurar o tempo de execução, número e o tamanho dos arquivos re-
sultantes da execução da aplicação compilada a partir da versão original do código
fonte (apenas com os laços de repetição padronizados e a introdução de declarações
explícitas);
61
• Etapa 2: aplicar ao código fonte as refatorações que melhoram seu design e fa-
vorecem sua legibilidade (Introduce INTENT e Extract Subroutine) e ao término
compilar a nova versão do código fonte e executar a aplicação resultante para men-
surar seu novo tempo de execução, número e o tamanho dos arquivos de resultado;
• Etapa 3 detectar gargalos no código fonte gerados em função de laço(s) de repeti-
ção muito interno(s) e aplicar o desenrolamento do(s) mesmo(s). Ao final, compilar,
executar e mensurar o tempo de execução da nova versão da aplicação assim como
a quantidade e o tamanho dos arquivos resultantes.
Todas as etapas foram executadas em um computador AMD Athlon XP 2 Ghz, com 1
GByte de memória. Os códigos-fonte foram compilados utilizando-se de dois compila-
dores diferentes: Intel Fortran (versão 8) e GCC Fortran (versão 4.1). Para isolar o efeito
de eventuais otimizações dos compiladores a aplicação foi compilada com esse recurso
desabilitado (opção de compilação: -O0).
Os testes foram realizados no sistema operacional Linux Fedora, versão do kernel:
2.6.22.14-72.fc6 utilizando-se do modo de operação single user (runlevel = 1). Para men-
surar o tempo de execução do processo utiliza-se o comando time, que ao final apresenta
um relatório estatístico do processo indicando seu tempo de execução.
4.2 Estudo de Caso: Aplicação para análise de dados micrometeoro-
lógicos
As técnicas de refatoração foram utilizadas no código fonte de uma aplicação utilizada
para a análise de dados micrometeorológicos captados por sensores especiais de estações
meteorológicas da região de Santa Maria - RS. O código fonte original da aplicação foi
escrito em Fortran 77 pelo Laboratório de Micrometeorologia (LµMet) vinculado à Uni-
versidade Federal de Santa Maria. Micrometeorologia é uma subdivisão das ciências at-
mosféricas que estuda fenômenos físicos de pequena escala espaço-temporal que ocorrem
na camada atmosférica que faz contato com a superfície da Terra (em média com espes-
sura de 1 km). Análises micrometeorológicas contribuem para a solução de problemas de
ordem ambiental bem como para a previsão do tempo e do clima.
Normalmente, as análises micrometeorológicas se utilizam de observações de campo.
O conjunto (numeroso) de dados coletados em estações meteorológicas passa por análises
e interpretações demandando alto poder de processamento. A aplicação a ser estudada é
62
utilizada para processar conjuntos de dados de um dia de coleta (um arquivo com 100
MBytes em média). Ao final do processamento os dados processados são gravados em
arquivos e resultam em aproximadamente 70 MBytes de resultados.
A aplicação estudada é de grande importância para os experimentos do LµMet, mas
dado seu tempo de vida e algumas construções obsoletas utilizadas no seu desenvolvi-
mento apresenta uma alta complexidade de compreensão e manutenção. Essa situação
representa um problema quando novas funcionalidades ou análises precisam ser adicio-
nadas à aplicação. O código fonte original da aplicação (com a substituição dos laços
rotulados e introdução explícita de declarações) possui em torno de 1130 linhas, sendo
composto por um programa principal e 10 subprogramas.
O tempo de execução da aplicação alvo executada em um computador AMD Athlon
XP 2 Ghz, com 1 GByte de memória é de 1 hora, 2 minutos e 20 segundos utilizando-
se o compilador GCC e 59 minutos e 19 segundos utilizando-se o compilador Intel. Na
tabela 4.1 pode-se observar o tempo de execução (nos diferentes compiladores) e também
o tamanho do arquivo executável bem como o número e tamanho dos dados de saída
produzidos pela aplicação.
Inicialmente, as 10 subrotinas existentes no programa foram refatoradas de forma a
incluir os atributos INTENT correspondentes em cada um de seus parâmetros. Para tanto,
a ação de refatoração Introduce Intent, integrada ao IDE Photran, foi utilizada. O código
da figura 4.1 demonstra o código da subrotina SPECDIS após a refatoração. O código
original difere daquele visualizado na figura 4.1 apenas pela ausência do atributo INTENT.
Neste caso, dos 4 argumentos da subrotina, três deles (N, K e VEM) foram considerados
pela ação de refatoração como sendo INTENT(IN), ou seja atributos apenas referenciados
no corpo da subrotina. O argumento DSPEC por sua vez foi considerado INTENT(OUT),
ou seja, apenas alterado pela subrotina.
Ainda na mesma etapa de avaliação, foram identificadas no código fonte, através de
blocos de comentários, outras 17 regiões do código em condições de serem extraídas e
transformadas em novos subprogramas. Para tanto, utilizou-se a ação de refatoração Ex-
tract Subroutine. A figura 4.2 demonstra um trecho de código do programa principal antes
da refatoração e a figura 4.3 demonstra o mesmo trecho após a refatoração, bem como o
código fonte do novo subprograma originado. A refatoração Replace Obsolete Opera-
tors detalhada na seção 3.3 também foi aplicada ao código fonte de forma a substituir o
63
SUBROUTINE SPECDIS(VEM,DSPEC,N,K)
IMPLICIT NONE
INTEGER, INTENT(IN) :: N
INTEGER, INTENT(IN) :: K
COMPLEX
*
8, INTENT(IN) :: VEM(N)
REAL
*
8, INTENT(OUT) :: DSPEC(K+1)
REAL
*
8 :: SPEC(N),
REAL
*
8 :: FREQ, DELTAN
INTEGER :: I
FREQ=16.
DO I=1,N
SPEC(I)=(VEM(I)
*
(CONJG(VEM(I))))/(N
*
N)
END DO
DELTAN=(N+0.0)/FREQ
DO I=1, K
DSPEC(I)=2
*
SPEC(I)
*
DELTAN
END DO
DSPEC(K+1)=SPEC(K+1)
*
DELTAN
RETURN
END SUBROUTINE SPECDIS
Figura 4.1: Código da subrotina DSPEC após a refatoração
uso dos operadores .GT. e .LE. por suas construções equivalentes (> e <=), de forma a
contribuir ainda mais com a legibilidade do código.
A avaliação do desempenho do código após a refatoração pode ser observada na tabela
4.1. Em ambos os compiladores o tempo de execução da nova versão da aplicação sofre
um pequeno acréscimo. A versão compilada com o compilador GCC levou 70 segundos
a mais para executar (executou 1,87% mais lentamente que a aplicação original). No
segundo caso, a aplicação compilada com o compilador Intel sofre um acréscimo menor,
apenas 26 segundos (o que equivale a 0,73% do tempo da aplicação original).
A terceira parte da avaliação consiste em aplicar a refatoração Loop Unrolling sobre
o código já refatorado pela etapa dois e mensurar o eventual ganho de desempenho. Em
função de que tal refatoração introduz ao código uma dificuldade adicional de compreen-
são, não é recomendado que a mesma seja utilizada em demasia, mas sim em locais no
código que representam gargalos de execução.
Uma alusão a “lei 90/10” ou The Matthew Effect (MERTON, 1968) pode ser utilizada
neste experimento. Pode-se considerar que, em geral, as aplicações gastam 10% do tempo
para executar 90% de todo o código e os outros 90% do tempo para executar apenas
10% do código. Ou seja, grande parte do ganho de desempenho de uma aplicação pode
64
...
!CONDIÇÕES DE ESTABILIDADE
********
azL=abs(z/L)
if (azL.le.0.025) zL="01"
if (azL.gt.0.025.and.azL.le.0.05) zL="02"
if (azL.gt.0.05.and.azL.le.0.075) zL="03"
if (azL.gt.0.075.and.azL.le.0.1) zL="04"
if (azL.gt.0.1.and.azl.le.0.15) zL="05"
if (azL.gt.0.15.and.azl.le.0.2) zL="06"
if (azL.gt.0.2.and.azl.le.0.3) zL="07"
if (azL.gt.0.3.and.azl.le.0.4) zL="08"
if (azL.gt.0.4.and.azl.le.0.5) zL="09"
if (azL.gt.0.5.and.azl.le.0.6) zL="10"
if (azL.gt.0.6.and.azl.le.0.7) zL="11"
if (azL.gt.0.7.and.azl.le.0.8) zL="12"
if (azL.gt.0.9.and.azl.le.1.0) zL="13"
if (azL.gt.1.0) zL="14"
...
Figura 4.2: Código original (antes da extração de subrotina)
ser explorada em regiões bem específicas do código. Isso se dá em função de que boa
parte do código fonte, principalmente de aplicações de alto desempenho, é composta por
inicializações, cálculos, leituras de dados de entrada (o que correspondem aos 90% do
código) e laços de repetição, em especial os aninhados, que quanto mais internos mais
tempo de execução consomem (que representam apenas 10% do código).
O código da aplicação alvo foi estudado de forma a identificar laços de repetição que
poderiam ser desenrolados. O estudo identificou 43 laços em condições de serem refato-
rados. Contudo, apenas um deles foi escolhido, em função de apresentar o maior número
de iterações (aproximadamente 1.073.741.824 no pior caso). O laço a ser desenrolado é o
mais interno (indexado pela variável i) que pode ser visualizado na figura 4.4. A constante
N, limite para os laços de repetição (interno e externo) é definida no início do programa
principal com o valor de 32768.
O laço de repetição identificado contém 3 linhas de código e foi desenrolado em 32
níveis utilizando-se a técnica Loop Unrolling automatizada e integrada à ferramenta Pho-
tran. De forma a separar do código original o código refatorado, este último também foi
transformado em uma subrotina. É importante ressaltar que o código fonte da aplicação
que foi refatorada continha também as melhorias adicionadas pelas refatorações da etapa
2, ou seja, a inclusão do atributos INTENT e a extração das novas subrotinas.
65
...
!CONDIÇÕES DE ESTABILIDADE
********
azL=abs(z/L)
CALL CONDICOES_ESTABILIDADE(azL, zL)
...
...
SUBROUTINE CONDICOES_ESTABILIDADE(azL, zL)
implicit none
REAL, INTENT(IN) :: azL
CHARACTER(LEN=2), INTENT(OUT) :: zL
if (azL <= 0.025) zL="01"
if (azL > 0.025.and.azL <= 0.05) zL="02"
if (azL > 0.05.and.azL <= 0.075) zL="03"
if (azL > 0.075.and.azL <= 0.1) zL="04"
if (azL > 0.1.and.azl <= 0.15) zL="05"
if (azL > 0.15.and.azl <= 0.2) zL="06"
if (azL > 0.2.and.azl <= 0.3) zL="07"
if (azL > 0.3.and.azl <= 0.4) zL="08"
if (azL > 0.4.and.azl <= 0.5) zL="09"
if (azL > 0.5.and.azl <= 0.6) zL="10"
if (azL > 0.6.and.azl <= 0.7) zL="11"
if (azL > 0.7.and.azl <= 0.8) zL="12"
if (azL > 0.9.and.azl <= 1.0) zL="13"
if (azL > 1.0) zL="14"
END SUBROUTINE CONDICOES_ESTABILIDADE
Figura 4.3: Exemplo de extração de subrotina e remoção de operadores obsoletos
...
do j=1,n
auto(j)=0.
corr(j)=0.
! Este é o laço escolhido para ser desenrolado
do i=1,n
correlacao(j,i)=turb(i)
*
turb(j+i-1)
auto(j)=auto(j)+correlacao(j,i)
if((i+j).gt.n) EXIT
end do
end do
...
Figura 4.4: Laço de repetição candidato a refatoração
66
Após a refatoração, o tempo de execução para ambas as versões dos executáveis (com-
piladas com GCC e Intel) foi reduzido. No primeiro caso, a aplicação compilada com o
GCC teve um tempo de execução 4,25% menor considerando a versão produzida na se-
gunda etapa da avaliação e 2,46% menor considerando o tempo de execução da versão
original (sem as refatorações aplicadas). A execução da aplicação refatorada produzida
com o compilador Intel resultou em 4,25% de redução do tempo considerando a versão
da segunda avaliação e 3,65% de redução considerando a aplicação original.
Os resultados produzidos (em quantidade e tamanho de arquivos) são idênticos em
todas as versões executadas. O resultado completo do teste pode ser visualizado na tabela
4.1. A figura 4.5 ilustra um gráfico demonstrando os tempos de execução de todas as
versões da aplicação.
Tabela 4.1: Avaliação dos tempos de execução
Ver. do Código Linhas Exec.(bytes) Tempo N
o
Arq.Result. Tam.Result.(Mb)
Original (GCC) 1130 31849 01:02:20 331 70,54
Original (Intel) 1130 629130 00:59:19 331 70,54
Etapa 2 (GCC)
1
1420 34933 01:03:30 331 70,54
Etapa 2 (Intel)
1
1420 633149 00:59:45 331 70,54
Etapa 3 (GCC)
2
1560 39029 01:00:48 331 70,54
Etapa 3 (Intel)
2
1560 637021 00:57:09 331 70,54
Figura 4.5: Gráfico comparativo dos tempos de execução
1
Extração de subrotinas e introdução de INTENT
2
Todas as melhorias da etapa 1 e também o desenrolamento de laço de repetição (em 32 níveis)
67
4.3 Conclusão da Avaliação
A avaliação dos tempos e resultados obtidos após a execução de todas as etapas per-
mite realizar duas conclusões significativas:
• A primeira é que um código mais legível, que expressa melhor seu objetivo, que
utiliza-se de melhores construções não necessariamente significa um código que
perde desempenho. O teste executado demonstra que o código com melhores ca-
racterísticas de legibilidade possui um desempenho médio 1,3% inferior (o que não
chega a representar 1 minuto no tempo total de execução da aplicação utilizada no
estudo). Entende-se que essa é uma degradação mínima considerando os benefícios
que um código melhor organizado pode apresentar ao longo do seu tempo de vida.
Este tempo pode vir a ser compensado com a aplicação de melhorias específicas li-
gadas ao desempenho ou ainda outras, que somente se tornarão possíveis de serem
identificas a partir de uma melhor organização do codigo-fonte.
• A segunda conclusão diz respeito ao fato de que é possível aplicar refatorações com
vistas ao ganho de desempenho. O experimento realizado com a refatoração Loop
Unrolling sobre apenas um laço de repetição (dos 43 identificados) permitiu reduzir
o tempo de execução em média em 4,3%. É importante ressaltar que este ganho de
desempenho é obtido considerando inclusive as demais refatorações que melhoram
o design de código.
Além das conclusões relativas ao tempo de execução é preciso registrar que a uti-
lização de técnicas automatizadas agilizam e dão maior segurança ao programador. O
desenrolamento de laço de repetição executado durante a terceira etapa da avaliação di-
ficilmente teria sido viabilizado de forma manual. O uso da ferramenta também agrega
a funcionalidade do programador pré-visualizar o código refatorado e decidir ou não por
sua utilização.
68
5 CONCLUSÃO
A programação de alto desempenho é uma área da ciência da computação que se pre-
ocupa com o emprego de metodologias e técnicas para a execução eficiente de aplicações.
Isso abrange técnicas de programação, melhorias de código e distribuição ou paraleli-
zação de tarefas. Os melhores resultados em termos de desempenho estão associados
à utilização de uma arquitetura de hardware específica com construções apropriadas de
software.
Neste sentido, técnicas de refatoração ligadas à computação de alto desempenho têm
sido exploradas, na tentativa de prover melhores práticas e evoluções ao software exis-
tente. A degradação natural pela qual o código fonte de aplicações sofre com o tempo,
pode ser amenizada aplicando-se técnicas de refatoração.
O processo de refatoração em si pode ser executado de forma manual, mas o ganho de
qualidade em escala se dá quando técnicas são automatizadas e integradas à ferramentas
para desenvolvimento de software (IDEs). A utilização do suporte de ferramentas auto-
matizadas para refatorar reduz o risco de erros e inconsistências, além de reduzir também
o trabalho e consequentemente o custo de desenvolvimento.
O presente trabalho explora a utilização de técnicas de refatoração sobre aplicações de
alto desempenho escritas em linguagem Fortran, objetivando melhorar o design de código
e detectar oportunidades de ganho de desempenho. As técnicas estudadas são automatiza-
das e integradas à ferramenta Photran, um plugin do Eclipse que oferece recursos para o
ciclo de desenvolvimento de aplicações Fortran e que oferece um framework que permite
estender funcionalidades de refatoração.
As principais contribuições do trabalho são a identificação e automatização de técni-
cas de refatoração para linguagem Fortram. Quatro técnicas são automatizadas e integra-
das à ferramenta Photran: substituição de operadores obsoletos, introdução do parâmetro
69
INTENT, extração de subprograma e desenrolamento de laço de repetição.
Para avaliar o impacto da utilização de técnicas de refatoração em aplicações de alto
desempenho escritas em Fortran, realizou-se um estudo de caso. O caso compreende
o código fonte de uma aplicação para análise de dados micrometeorológicos escrita em
linguagem Fortran 77. O tempo de execução da referida aplicação é mensurado antes e
depois da aplicação de sucessivas refatorações.
Os resultados da avaliação demonstram que a utilização de técnicas de refatoração
ligadas à evolução e ao design de código, como Introduce INTENT e Extract Subroutine,
por exemplo, não possuem influência negativa sobre o desempenho da aplicação. Ou seja,
ao passo que tornam o código mais legível e melhor organizado, não introduzem gargalos
que reduzem de forma perceptível o desempenho da aplicação.
Da mesma forma, a técnica Loop Unrolling, desenvolvida especialmente em função do
ganho de desempenho, se mostrou eficaz e comprovou o ganho de desempenho depois de
utilizada. Neste caso é importante destacar que o uso deve ser moderado em função de que
ao passo que o desempenho é beneficiado a legibilidade do código pode ser prejudicada.
A utilização do Photran como ferramenta de apoio à codificação e automação de téc-
nicas de refatoração também merece destaque. Ferramentas como o Photran representam
um importante avanço no sentido de se preencher a lacuna existente entre a enorme quan-
tidade de código Fortran (em especial de aplicações científicas e de alto desempenho) e o
limitado número de ferramentas de apoio ao desenvolvimento com técnicas de refatoração
integradas.
Em relação à ferramenta Photran ainda há inúmeras questões em aberto que vão desde
otimizações nos mecanismos que analisam o código fonte, novos recursos para a ferra-
menta e principalmente a automatização de outras técnicas de refatoração. Desde seu
advento, em meados de 2004, é possível observar um crescimento importante no número
de usuários que se utilizam da ferramenta como também de voluntários que implementam
melhorias e agregam funcionalidades à mesma.
70
REFERÊNCIAS
ADAMS, J. C.; BRAINERD, W. S.; HENDRICKSON, R. A.; MAINE, R. E.; MARTIN,
J. T.; SMITH, B. T. The Fortran 2003 Handbook: the complete syntax, features and
procedures. [S.l.]: Springer Publishing Company, Incorporated, 2008.
AHO, A. V.; LAM, M. S.; SETHI, R.; ULLMAN, J. D. Compilers: principles, techni-
ques, and tools. 2.ed. [S.l.]: Addison Wesley, 2006.
AMBLER, S. W.; SADALAGE, P. J. Refactoring Databases: evolutionary database de-
sign. [S.l.]: Addison-Wesley Professional, 2006.
ARNOLD, R. S. An Introduction to Software Restructuring. In: ARNOLD, R. S. (Ed.).
Tutorial on Software Restructuring
. [S.l.]: IEEE Press, 1986.
ASTELS, D. Refactoring with UML. In: THIRD INTERNATIONAL CONFERENCE
ON EXTREME PROGRAMMING AND FLEXIBLE PROCESSES IN SOFTWARE
ENGINEERING, 2002, Alghero, Italia. Anais. . . [S.l.: s.n.], 2002. p.67–70.
BACKUS, J. W. The IBM 701 Speedcoding System. Journal of the ACM, [S.l.], v.1,
n.1, p.4–6, 1954.
BACON, D. F.; GRAHAM, S. L.; SHARP, O. J. Compiler Transformations for High-
Performance Computing. ACM Computing Surveys, Nova Iorque, EUA, v.26, n.4,
p.345–420, 1994.
BEATON, W.; RIVIERES, J. des. Eclipse Platform Technical Overview. [S.l.]: The
Eclipse Foundation, 2006.
BOEHM, A. M.; SEIPEL, D.; SICKMANN, A.; WETZKA, M. Squash: a tool for analy-
zing, tuning and refactoring relational database applications. In: INTERNATIONAL
71
CONFERENCE ON APPLICATIONS OF DECLARATIVE PROGRAMMING AND
KNOWLEDGE MANAGEMENT, 17., 2007, Berlin, Alemanha. Anais. . . Springer-
Verlag, 2007.
BOGER, M.; STURM, T.; FRAGEMANN, P. Refactoring Browser for UML. In: INTER-
NATIONAL CONFERENCE NETOBJECTDAYS ON OBJECTS, COMPONENTS, AR-
CHITECTURES, SERVICES, AND APPLICATIONS FOR A NETWORKED WORLD,
2003, Londres, Inglaterra. Anais. . . Springer-Verlag, 2003. p.366–377.
BOIS, B. D. A Study of Quality Improvements by Refactoring. 2006. Tese de Douto-
rado — Universiteit Antwerpen, Antwerpen, Belgica.
CHEN, N.; OVERBEY, J. Photran 4.0 Developer’s Guide. [S.l.: s.n.], 2008.
COPELAND, T. Generating Parsers with JavaCC. [S.l.]: Centennial Books, 2007.
CORNELIO, M. L. Refactorings as Formal Refinements. 2004. Tese de Doutorado —
Universidade Federal de Pernambuco, Recife, Brasil.
DE, V. A Foundation for Refactorin Fortran 90 in Eclipse. Urbana-Champaign, EUA,
2004.
DELAMARO, M. E. Como Construir um Compilador Utilizando Ferramentas Java.
[S.l.]: Novatec Editora Ltda, 2004.
DEURSEN, A. van; MOONEN, L.; BERGH, A. van den; KOK, G. Refactoring Test
Code. In: SECOND INTERNATIONAL CONFERENCE ON EXTREME PROGRAM-
MING AND FLEXIBLE PROCESSES IN SOFTWARE ENGINEERING, 2001, Por-
tland, EUA. Anais. . . IEEE Computer Society, 2001.
DONGARRA, J.; HINDS, A. R. Unrolling Loops in FORTRAN. Software Practice and
Experience, [S.l.], v.9, n.3, p.219–226, 1979.
DONGARRA, J.; LUSZCZEK, P.; PETITET, A. The LINPACK Benchmark: past, pre-
sent and future. Concurrency and Computation: Practice and Experience, [S.l.], v.15,
n.9, p.803–820, 2003.
DRAGAN-CHIRILA, J. Integrating a Fortran 90 Parser into an Eclipse Environ-
ment. Urbana-Champaign, EUA, 2004.
72
EIPE, R. M. Extending Eclipse to create an IDE plugin for a new language with
FORTRAN as a case study. Urbana-Champaign, EUA, 2004.
ETTINGER, R. Refactoring via Program Slicing and Sliding. In: IEEE INTERNATI-
ONAL CONFERENCE ON SOFTWARE MAINTENANCE, 23., 2007, Paris, Franca.
Anais. . . IEEE, 2007.
FOWLER, M.; BECK, K.; BRANT, J.; OPDYKE, W.; ROBERTS, D. Refactoring: im-
proving the design of existing code. [S.l.]: Addison Wesley, 1999.
GARRIDO, A.; JOHNSON, R. Challenges of Refactoring C Programs. In: INTERNA-
TIONAL WORKSHOP ON PRINCIPLES OF SOFTWARE EVOLUTION, 2002, Nova
Iorque, EUA. Anais. . . ACM, 2002. p.6–14.
GARRIDO, A.; JOHNSON, R. Refactoring C with Conditional Compilation. In: INTER-
NATIONAL WORKSHOP ON PRINCIPLES OF SOFTWARE EVOLUTION, 2003, Or-
lando, EUA. Anais. . . IEEE Computer Society, 2003. p.323–326.
GRAF, E.; ZGRAGGEN, G.; SOMMERLAD, P. Refactoring Support for the C++ Deve-
lopment Tooling. In: ACM SIGPLAN CONFERENCE ON OBJECT-ORIENTED PRO-
GRAMMING SYSTEMS AND APPLICATIONS COMPANION, 22., 2007, Montreal,
Canada. Anais. . . ACM, 2007. p.781–782.
GRISWOLD, W. G.; NOTKIN, D. Automated Assistance for Program Restructuring.
ACM Transactions on Software Engineering and Methodology, [S.l.], v.2, n.3, p.228–
269, 1993.
HENNESSY, J. L.; PATTERSON, D. A. Computer Architecture: a quantitative appro-
ach. [S.l.]: Morgan Kaufmann, 2002.
HERMANNS, M. Parallel Programming in Fortran 95 using OpenMP. [S.l.]: Online,
2002.
HUNT, A.; THOMAS, D. Pragmatic Unit Testing in Java with JUnit. [S.l.]: The Prag-
matic Programmers, 2003.
ISO. ISO/IEC 14977: information technology: syntactic metalanguage: extended bnf.
1.ed. [S.l.: s.n.], 1996.
73
ISO. ISO/IEC 1539: international standard programming language fortran. 1.ed.
[S.l.: s.n.], 1997.
JOHNSON, R.; FOOTE, B.; OVERBEY, J.; XANTHOS, S. Changing the Face of High-
Performance Fortran Code. A White Paper.
KOFFMANN, E.; FRIEDMAN, F. FORTRAN. 5.ed. [S.l.]: Addison Wesley, 2006.
LAKHOTIA, A.; DEPREZ, J.-C. Restructuring Programs by Tucking Statements into
Functions. In: Special Issue on Program Slicing. [S.l.]: Elsevier, 1998. p.677–689. (In-
formation and Software Technology, v.40).
LEE, B.; SCUSE, D. Eclipse Project CDT (C/C++) Plugin Tutorial. [S.l.: s.n.], 2004.
LI, H. Refactoring Haskell Programs. 1992. Tese de Doutorado — University of Kent,
Canterbury, Reino Unido.
LI, H.; THOMPSON, S. Tool Support for Refactoring Functional Programs. In: ACM
SYMPOSIUM ON PARTIAL EVALUATION AND SEMANTICS-BASED PROGRAM
MANIPULATION, 2008, Sao Francisco, EUA. Anais. .. ACM, 2008.
LIU, J.; BATORY, D.; LENGAUER, C. Feature Oriented Refactoring of Legacy Appli-
cations. In: INTERNATIONAL CONFERENCE ON SOFTWARE ENGINEERING, 28.,
2006, Shanghai, China. Anais. . . ACM, 2006.
MCCONNELL, S. Code Complete: a practical handbook of software construction. [S.l.]:
Microsoft Press, 1993.
MENS, T.; DEMEYER, S.; BOIS, B. D.; STENTEN, H.; GORP, P. V. Refactoring: cur-
rent research and future trends. Language descriptions, Tools and Applications, [S.l.],
v.82, n.3, p.483–499, 2003.
MENS, T.; TAENTZER, G.; RUNGE, O. Analysing Refactoring Dependencies Using
Graph Transformation. Software and Systems Modeling, [S.l.], v.6, n.3, p.269–285,
2007.
MERTON, R. K. The Matthew Effect in Science. Science, [S.l.], v.159, n.3810, p.56–63,
1968.
74
METCALF, M.; REID, J. K.; COHEN, M. Fortran 95/2003 Explained. 3.ed. [S.l.]: Ox-
ford University Press, Inc., 2004.
NYHOFF, L.; LEESTMA, S. Fortran 90 for Engineers and Scientists. [S.l.]: Prentice-
Hall, 1997.
OPDYKE, W. Refactoring Object-Oriented Frameworks. 1992. Tese de Doutorado —
University of Illinois, Urbana-Champaign, EUA.
OVERBEY, J.; JOHNSON, R. A Survey of Software Refactoring: a foundation for
the rapid development of source code transformation tools. In: FIRST INTERNATIO-
NAL CONFERENCE ON SOFTWARE LANGUAGE ENGINEERING, 2008, Toulouse,
Franca. Anais. . . [S.l.: s.n.], 2008.
OVERBEY, J.; JOHNSON, R. Generating Rewritable Abstract Syntax Trees. In: FIRST
INTERNATIONAL CONFERENCE ON SOFTWARE LANGUAGE ENGINEERING,
2009, Toulouse, Franca. Anais. . . Springer-Verlag, 2009. p.114–133.
OVERBEY, J.; NEGARA, S.; JOHNSON, R. Refactoring and the Evolution of Fortran.
In: INTERNATIONAL CONFERENCE ON SOFTWARE ENGINEERING: SECOND
INTERNATIONAL WORKSHOP ON SOFTWARE ENGINEERING FOR COMPUTA-
TIONAL SCIENCE AND ENGINEERING, 31., 2009, Vancouver, Canada. Anais. . .
[S.l.: s.n.], 2009.
OVERBEY, J.; XANTHOS, S.; JOHNSON, R.; FOOTE, B. Refactorings for Fortran
and High-Performance Computing. In: SECOND INTERNATIONAL WORKSHOP ON
SOFTWARE ENGINEERING FOR HIGH PERFORMANCE COMPUTING SYSTEM
APPLICATIONS, 2005, St. Louis, EUA. Anais. .. [S.l.: s.n.], 2005.
PARR, T. The Definitive ANTLR Reference: building domain-specific languages. [S.l.]:
Pragmatic Bookshelf, 2007.
RASMUSSEN, C. E.; SQUYRES, J. M. A Case for New MPI Fortran Bindings. In: EU-
ROPEAN PVM/MPI USERS’ GROUP MEETING, 12., 2005, Sorrento, Italia. Anais. . .
[S.l.: s.n.], 2005.
RIEGER, M.; ROMPAEY, B. V.; BOIS, B. D.; MEIJFROIDT, K.; OLIEVIER, P. Re-
factoring for Performance: an experience report. In: THIRD INTERNATIONAL ERCIM
75
SYMPOSIUM ON SOFTWARE EVOLUTION, 2007, Paris, Franca. Anais. . . [S.l.: s.n.],
2007.
ROBERTS, D.; BRANT, J.; JOHNSON, R. An Automated Refactoring Tool. In: INTER-
NATIONAL CONFERENCE ON ADVANCED SCIENCE AND TECHNOLOGY, 1996,
Chicago, EUA. Anais. . . [S.l.: s.n.], 1996.
ROBERTS, D.; BRANT, J.; JOHNSON, R. E. A Refactoring Tool for Smalltalk. Theory
and Practice of Object Systems, [S.l.], v.3, n.4, p.253–263, 1997.
SANDERS, B. A.; DEUMENS, E.; LOTRICH, V. Refactoring a Language for Parallel
Computational Chemistry. In: SECOND WORKSHOP ON REFACTORING TOOLS,
2008, Nashville, EUA. Anais. . . ACM, 2008.
SEREBRENIK, A.; SCHRIJVERS, T.; DEMOEN, B. Improving Prolog Programs: refac-
toring for prolog. Theory and Practice of Logic Programming, [S.l.], v.8, n.2, p.201–
215, 2008.
SUNYE, G.; POLLET, D.; TRAON, Y. L.; JEZEQUEL, J.-M. Refactoring UML Models.
In: INTERNATIONAL CONFERENCE ON THE UNIFIED MODELING LANGUAGE,
MODELING LANGUAGES, CONCEPTS, AND TOOLS, 4., 2001, Londres, Inglaterra.
Anais. . . Springer-Verlag, 2001. p.134–148.
TOP500. 2009.
TOURWÉ, T.; MENS, T. A Survey of Software Refactoring. IEEE Transactions on
Software Engineering, [S.l.], v.30, n.2, p.126–139, 2004.
VANTER, M. L. V. D.; POST, D. E.; ZOSEL, M. E. HPC Needs a Tool Strategy. In:
SECOND INTERNATIONAL WORKSHOP ON SOFTWARE ENGINEERING FOR
HIGH PERFORMANCE COMPUTING SYSTEM APPLICATIONS, 2005, St. Louis,
EUA. Anais. . . ACM, 2005. p.55–59.
WATSON, G. R.; DEBARDELEBEN, N. Developing Scientific Applications Using
Eclipse. Computing in Science and Engineering, [S.l.], v.8, n.4, p.50–61, 2006.
76
APÊNDICE A CLASSES E PROJETOS DE UMA
REFATORAÇÃO
Neste apêndice apresenta-se um resumo de como começar o desenvolvimento de uma
nova ação de refatoração , indicando em que projetos os arquivos precisam estar dispos-
tos e qual seu formato básico. Considera-se que os fontes do Photran estejam instalados e
funcionais. Para instalar e configurar os fontes do Photran consulte o apêndice A (Getting
the Photran 4.0 Sources from CVS) no guia do desenvolvedor Photran (CHEN; OVER-
BEY, 2008).
Para implementar e integrar uma ação de refatoração ao Photran, faz-se necessário
estender o comportamento de algumas classes (CHEN; OVERBEY, 2008). A primeira é
responsável por receber a chamada do usuário e associar a ação de refatoração com seu
respectivo assistente. Essa classe deve estender a classe AbstractFortranRefactoringActi-
onDelegate e deve implementar os métodos de duas intefaces: IWorkbenchWindowActi-
onDelegate (permitindo que a chamada do usuário seja feita a partir do menu principal)
e IEditorActionDelegate (permitindo que a chamada do usuário seja feita a partir de um
menu de contexto no próprio editor).
A segunda classe a ser estendida é o assistente (wizard) da refatoração. É comum
que uma ação de refatoração solicite ao usuário alguma informação adicional para que
possa ser executada. Essa classe é estendida de AbstractFortranRefactoringWizard e ba-
sicamente se responsabiliza pela construção gráfica da janela do assistente.
Ambas as classes são implementadas em um mesmo arquivo (no caso do nosso exem-
plo, nomeado de TestAction.java). O arquivo resultante dessa classe deverá ser adicionado
ao projeto org.eclipse.photran.ui.vpg (conforme pode-se observar na estrutura à direita da
figura A.1. A figura A.2 permite observar o esqueleto do código-fonte das duas classes
que compõem o arquivo TestAction.java.
77
Figura A.1: Projetos onde os fontes devem ser adicionados
A ação de refatoração em si é implementada em outro arquivo (neste exemplo nome-
ado de TestRefactoring.java). O arquivo da refatoração deverá ser adicionado ao projeto
org.eclipse.photran.core.vpg (conforme pode-se observar na estrutura à esquerda da figura
A.1. A figura A.3 permite observar o esqueleto do código-fonte da classe que implementa
a ação de refatoração.
Uma vez que os dois arquivos estão implementados, eles precisam ser referencia-
dos pelo arquivo plugin.xml, que fica localizado no projeto org.eclipse.photran.ui.vpg (o
arquivo plugin.xml a ser editado pode ser observado na figura A.1 ao lado direito). O
apêndice B descreve em detalhes um exemplo de como a configuração do arquivo plu-
gin.xml deve ser realizada. Após estes procedimentos, ao compilar o Photran uma nova
ação de refatoração ficará disponível no menu Refactoring.
78
package org.eclipse.photran.internal.refactoring.ui;
import org.eclipse.ltk.ui.refactoring.UserInputWizardPage;
import org.eclipse.photran.internal.core.refactoring.TestRefactoring;
import org.eclipse.swt.SWT;
import org.eclipse.swt.events.ModifyEvent;
import org.eclipse.swt.events.ModifyListener;
import org.eclipse.swt.layout.GridData;
import org.eclipse.swt.layout.GridLayout;
import org.eclipse.swt.widgets.Composite;
import org.eclipse.swt.widgets.Label;
import org.eclipse.swt.widgets.Text;
import org.eclipse.ui.IEditorActionDelegate;
import org.eclipse.ui.IWorkbenchWindowActionDelegate;
public class TestAction
extends AbstractFortranRefactoringActionDelegate
implements IWorkbenchWindowActionDelegate, IEditorActionDelegate
{
public TestAction()
{
super(TestRefactoring.class, FortranTestRefactoringWizard.class);
}
public static class FortranTestRefactoringWizard
extends AbstractFortranRefactoringWizard
{
protected TestRefactoring testRefactoring;
public FortranTestRefactoringWizard(TestRefactoring r)
{
super(r);
this.testRefactoring = r;
}
@Override
protected void doAddUserInputPages() {
addPage(new UserInputWizardPage(testRefactoring.getName()) {
public void createControl(Composite parent) {
Composite top = new Composite(parent, SWT.NONE);
initializeDialogUnits(top);
setControl(top);
top.setLayout(new GridLayout(1, false));
Label lbl = new Label(top, SWT.NONE);
lbl.setText("Clique OK to test refactor in the current
Fortran file. To see what changes will be
made, click Preview.");
}
});
}
}
}
Figura A.2: Arquivo TestAction.java
79
package org.eclipse.photran.internal.core.refactoring;
import java.util.ArrayList;
import java.util.Collection;
import java.util.HashSet;
import java.util.Iterator;
import java.util.LinkedList;
import java.util.List;
import java.util.Set;
import org.eclipse.core.resources.IFile;
import org.eclipse.core.runtime.CoreException;
import org.eclipse.core.runtime.IProgressMonitor;
import org.eclipse.core.runtime.OperationCanceledException;
import org.eclipse.jface.text.ITextSelection;
import org.eclipse.ltk.core.refactoring.RefactoringStatus;
import org.eclipse.photran.core.IFortranAST;
import org.eclipse.photran.core.vpg.PhotranTokenRef;
import org.eclipse.photran.core.vpg.PhotranVPG;
public class TestRefactoring extends FortranRefactoring
{
public TestRefactoring(IFile file, ITextSelection selection) {
super(file, selection);
}
@Override
public String getName() {
return "Teste Refatoração Fortran";
}
protected void doCheckInitialConditions(
RefactoringStatus status,
IProgressMonitor pm) throws PreconditionFailure {
}
protected void doCheckFinalConditions(
RefactoringStatus status,
IProgressMonitor pm) throws PreconditionFailure {
}
protected void doCreateChange(IProgressMonitor pm)
throws CoreException, OperationCanceledException {
try {
}
finally {
vpg.releaseAllASTs();
}
}
}
Figura A.3: Arquivo TestRefactoring.java
80
APÊNDICE B INTEGRAÇÃO DE REFATORAÇÕES AO
PHOTRAN
Neste apêndice apresenta-se uma breve descrição dos pontos de extensão que podem
ser descritos no arquivo manifest para integrar as classes de uma ação de refatoração
a IDE Photran/Eclipse. Existem basicamente cinco pontos de extensão que podem ser
estendidos para fornecer ao usuário as ações de refatoração (CHEN; OVERBEY, 2008):
• org.eclipe.ui.comands: cria uma nova categoria de comandos para representar a
refatoração. Essa categoria pode ser referenciada por outros pontos de extensão no
arquivo manifest.
• org.eclipse.ui.actionSets: ponto de extensão utilizado para adicionar menus e sub-
menus à perspectiva Fortran.
• org.eclipse.ui.actionSetPartAssociations: permite à ação de refatoração ser habi-
litada ou desabilitada em função do tipo de editor de código que é utilizado (formato
fixo ou livre).
• org.eclipse.ui.popupMenus: habilita a ação de refatoração ser acionada através de
um menu pop-up.
• org.eclipse.ui.bindings (opcional): permite que a ação de refatoração seja acionada
por meio de combinações de teclas de atalho.
A figura B.1 contém uma seção do arquivo manifest relativo à configuração da ação
Rename (que é distribuída com o Photran desde a versão 4). É possível observar no código
a configuração dos pontos de extensão para adicionar ao Photran a refatoração Rename.
81
<extension point="org.eclipse.ui.commands">
<category name="Fortran Refactoring Commands"
id="org.eclipse.photran.ui.RefactoringCategory">
</category>
<command name="Rename"
categoryId="org.eclipse.photran.ui.RefactoringCategory"
id="org.eclipse.photran.ui.RenameRefactoringCommand">
</command>
</extension>
<extension point="org.eclipse.ui.bindings">
<key sequence="M3+M2+R"
schemeId="org.eclipse.ui.defaultAcceleratorConfiguration"
contextId="org.eclipse.photran.ui.FortranEditorContext"
commandId="org.eclipse.photran.ui.RenameRefactoringCommand"/>
</extension>
<extension point="org.eclipse.ui.actionSets">
<actionSet label="Fortran Refactorings"
description="Fortran Refactorings" visible="false"
id="org.eclipse.photran.ui.RefactoringActionSet">
<menu label="Refac&tor" path="edit"
id="org.eclipse.jdt.ui.refactoring.menu">
<separator name="reorgGroup"/> <separator name="typeGroup"/>
<separator name="codingGroup"/>
</menu>
<action label="Re&name (Fortran)..."
definitionId="org.eclipse.photran.ui.RenameRefactoringCommand"
class="org.eclipse.photran.internal.refactoring.ui.RenameAction"
menubarPath="org.eclipse.jdt.ui.refactoring.menu/reorgGroup"
id="org.eclipse.photran.ui.RenameRefactoringAction"/>
</actionSet>
</extension>
<extension point="org.eclipse.ui.actionSetPartAssociations">
<actionSetPartAssociation
targetID="org.eclipse.photran.ui.RefactoringActionSet">
<part id="org.eclipse.photran.ui.FreeFormFortranEditor"/>
<!--part id="org.eclipse.photran.ui.FixedFormFortranEditor"/-->
</actionSetPartAssociation>
</extension>
<extension point="org.eclipse.ui.popupMenus">
<viewerContribution targetID="#FreeFormFortranEditorContextMenu"
id="org.eclipse.photran.refactoring.refactoringEditorContribution">
<menu id="org.eclipse.photran.ui.RefactoringMenu"
label="Refac&tor" path="group.reorganize">
<separator name="refactorings"/>
</menu>
<action label="&Rename..."
class="org.eclipse.photran.internal.refactoring.ui.RenameAction"
menubarPath="org.eclipse.photran.ui.RefactoringMenu/refactorings"
id="org.eclipse.photran.ui.RenameRefactoringAction"/>
</viewerContribution>
</extension>
Figura B.1: Seção do arquivo manifest (plugin.xml)
82
APÊNDICE C PUBLICAÇÕES GERADAS A PARTIR DO
TRABALHO
Durante a realização deste trabalho, foram desenvolvidas e submetidas 2 publicações.
A primeira apresenta a idéia inicial do tema bem como uma conceituação acerca de refa-
torações para aplicações Fortran de alto desempenho. Já a segunda apresenta a conclusão
do trabalho e os resultados das avaliações realizadas.
1. Título: Refatoração de Programas Fortran de Alto Desempenho, resumo expan-
dido, submetido e aceito para publicação no Fórum de Pós-graduação da VIII Es-
cola Regional de Alto Desempenho, Santa Cruz do Sul, Março/2008.
2. Título: Automação de Refatorações para Programas Fortran de Alto Desempenho,
submetido ao X Simpósio em Sistemas Computacionais - WSCAD-SSC (www.dcc.ufrj.br/
wscad2009) e aguardando avaliação no momento da conclusão desta dissertação.
Livros Grátis
( http://www.livrosgratis.com.br )
Milhares de Livros para Download:
Baixar livros de Administração
Baixar livros de Agronomia
Baixar livros de Arquitetura
Baixar livros de Artes
Baixar livros de Astronomia
Baixar livros de Biologia Geral
Baixar livros de Ciência da Computação
Baixar livros de Ciência da Informação
Baixar livros de Ciência Política
Baixar livros de Ciências da Saúde
Baixar livros de Comunicação
Baixar livros do Conselho Nacional de Educação - CNE
Baixar livros de Defesa civil
Baixar livros de Direito
Baixar livros de Direitos humanos
Baixar livros de Economia
Baixar livros de Economia Doméstica
Baixar livros de Educação
Baixar livros de Educação - Trânsito
Baixar livros de Educação Física
Baixar livros de Engenharia Aeroespacial
Baixar livros de Farmácia
Baixar livros de Filosofia
Baixar livros de Física
Baixar livros de Geociências
Baixar livros de Geografia
Baixar livros de História
Baixar livros de Línguas
Baixar livros de Literatura
Baixar livros de Literatura de Cordel
Baixar livros de Literatura Infantil
Baixar livros de Matemática
Baixar livros de Medicina
Baixar livros de Medicina Veterinária
Baixar livros de Meio Ambiente
Baixar livros de Meteorologia
Baixar Monografias e TCC
Baixar livros Multidisciplinar
Baixar livros de Música
Baixar livros de Psicologia
Baixar livros de Química
Baixar livros de Saúde Coletiva
Baixar livros de Serviço Social
Baixar livros de Sociologia
Baixar livros de Teologia
Baixar livros de Trabalho
Baixar livros de Turismo
